Ремонт деталей рулевого управления | ТО и ТР автомобиля

Дефектами деталей рулевого управления являются:

1. износ червяка и ролика;
2. износ вала сошки и втулок;
3. износ подшипников и мест их посадки;
4. износ резьбовых отверстий картера;
5. износ деталей шаровых соединений рулевых тяг и погнутость тяг;
6. ослабление крепления рулевого колеса на валу.

Разборка рулевого механизма

Для разборки рулевого механизма (автомобили ГАЗ-51 и ЗИС-150), снятого с автомобиля, необходимо:

1. снять кнопку сигнала, отвернуть гайку рулевого вала и снять рулевое колесо;
2. отвернуть гайку и снять рулевую сошку;
3. отвернуть болты, снять боковую крышку вместе с валом сошки и слить из картера смазку;
4. отвернуть болты, снять нижнюю крышку и вынуть из картера рулевой вал с червяком и подшипниками.

Ремонт деталей рулевого механизма

Износ червяка и ролика в известных пределах компенсируется соответствующей регулировкой. При большом износе эти детали заменяют одновременно.

Изношенные опорные шейки вала сошки восстанавливают хромированием до номинального размера или шлифуют под ремонтный размер бронзовых втулок, устанавливаемых в картере. Смятую или сорванную резьбу на конце вала сошки полностью удаляют резцом, затем наплавляют сваркой металл (наплавку ведут отводя тепло от зоны сварки), протачивают под требуемый размер и нарезают новую резьбу.

Смятые и забитые шлицы на конце вала сошки исправляют трехгранным напильником. Резьбовые отверстия картера, имеющие повреждения, заваривают и просверливают, а затем в них нарезают новую резьбу.

Изношенные места посадки подшипников в картере рулевого механизма растачивают и запрессовывают в них стальные кольца под размер подшипников.

Ремонт деталей рулевого привода

В рулевом приводе наибольшему износу подвергаются шаровые пальцы (рулевой сошки и поворотных рычагов) и вкладыши шаровых пальцев. Кроме того, иногда разрабатываются отверстия на концах тяг, срывается резьба, ослабляются или ломаются пружины и гнутся тяги. Ослабевшие или сломанные пружины и изношенные вкладыши шаровых пальцев заменяют новыми. Разработанные отверстия на концах рулевых тяг заваривают и обрабатывают слесарными инструментами.

Погнутую рулевую тягу можно выправить в холодном состоянии или с местным нагревом до температуры 800°. В том и другом случае перед правкой тяги заполняют сухим мелким песком.

Рис. Установка шарового пальца при раздаче:
1 — матрица; 2 — шаровой палец; 3 — боек.

Изношенные шаровые пальцы ремонтируют двумя способами:

1. На изношенную поверхность сваркой наплавляют слой металла. После этого поверхность обрабатывают на станке под требуемый размер. Вследствие трудоемкости и сложности процесса этот способ применяют очень редко.
2. Шаровой палец нагревают до температуры 1000—1100°, устанавливают в специальную матрицу и ударами через боек производят раздачу пальца. Затем палец подвергают механической и термической обработке, предусмотренной при изготовлении пальца.

Сборка и регулировка рулевого механизма

Рис. Рулевой механизм автомобиля ГАЗ-51:
1 — уплотняющее войлочное кольцо; 2 — нижняя крышка; 3 — пружина сальника; 4 — трубка провода звукового сигнала; 5 — регулировочные прокладки; 6 — кольцо нижнего подшипника червяка; 7 — сальник рулевого вала; 8 — червяк; 9 — пробка; 10 — конический роликовый подшипник; 11 — верхняя крышка картера; 12 — стяжной хомут рулевой колонки; 13 — провод; 14 — пружина сальника; 15 — сальник рулевого вала; 16 — контргайка регулировочного винта; 17 — регулировочный винт; 18 — боковая крышка; 19 — роликовый подшипник вала сошки; 20 — двойной ролик; 21 — вал сошки; 22 — бронзовая втулка; 23 — сальник; 24 — картер рулевого механизма; 25 — гайка крепления рулевого колеса; 26 — ступица рулевого колеса; 27 — роликовый цилиндрический подшипник рулевого вала; 28 — рулевая колонка; 29 — рулевой вал.

При сборке рулевого механизма с двойным роликом автомобиля ГАЗ-51 выполняют следующие операции:

1. Запрессовывают в картер бронзовую втулку 22 с натягом 0,04—0,10 мм и развертывают ее разверткой под размер шейки вала рулевой сошки с расчетом получения зазора 0,025—0,1 мм.
2. Устанавливают наружное кольцо верхнего роликового подшипника 10 в картер с зазором 0,01—0,07 мм.
3. В верхний конец рулевой колонки устанавливают роликовый цилиндрический подшипник 27, а в нижний — пружину 14 с сальником 15; надевают колонку на шейку верхней крышки 11 картера и закрепляют ее стяжным хомутом 12.
4. Снизу картера рулевого механизма вставляют рулевой вал с червяком 8 и двумя роликовыми коническими подшипниками, ставят наружное кольцо 6 нижнего подшипника и привертывают нижнюю крышку 2 с регулировочными прокладками 5 толщиной 0,12 мм (пергаментные) и 0,25 мм (картонные).
5. На шлицы рулевого вала надевают рулевое колесо и закрепляют гайкой 25.
6. Проверяют затяжку подшипников червяка. При правильной затяжке усилие, приложенное по касательной к окружности рулевого колеса, необходимое для поворота рулевого вала, должно равняться 0,3—0,5 кг. При отсутствии динамометра затяжку проверяют вращением вала, который должен легко вращаться и не иметь заметного осевого зазора.
7. В боковую крышку 18 запрессовывают роликовый цилиндрический подшипник 19 и ввертывают регулировочный винт 17 вала рулевой сошки 21.
8. Соединяют вал рулевой сошки (в сборе с роликом) с регулировочным винтом, устанавливают вал в картер и привертывают боковую крышку 18 с уплотняющей прокладкой.
9. Устанавливают на конец вала сошки сальник 23, уплотняющее войлочное кольцо 1 в обойме, сошку и закрепляют ее гайкой.
10. Производят регулировку зацепления ролика с червяком, для чего червяк ставят в положение, при котором ролик будет находиться посредине червяка (движение автомобиля по прямой).

В этом положении перемещают сошку в плоскости ее качания при работе и измеряют величину перемещения конца сошки.

Если это перемещение более 0,8 мм, то регулировку зацепления следует производить винтом боковой крышки. После окончания регулировки проверяют легкость вращения рулевого вала, который должен повертываться от усилия 1,6—2,2 кг, приложенного по касательной окружности рулевого колеса, затем устанавливают на регулировочный винт стопорную шайбу и завертывают контргайку винта.

Рис. Проверка степени затяжки подшипников рулевого вала.

При сборке рулевого механизма с тройным роликом автомобиля ЗИС-150 выполняют следующие операции:

1. Запрессовывают в картер рулевого механизма и в боковую крышку бронзовые втулки и развертывают их разверткой. Со стороны сошки в картер устанавливают пробковый сальник 3 и шайбу сальника 4, которую в трех местах отгибают.
2. Устанавливают в картер наружное кольцо верхнего роликоподшипника, вставляют рулевой вал с червяком и подшипниками 8, наружное кольцо нижнего роликоподшипника и привертывают крышку 5 со стальными регулировочными прокладками 6.
3. Сверху в рулевую колонку устанавливают сальник 11, шарикоподшипник 12, пружину, вставляют шпонку 13 в рулевой вал, надевают рулевое колесо и закрепляют его гайкой.
4. Регулируют затяжку подшипников червяка прокладками нижней крышки так, чтобы усилие для поворота вала, приложенное по касательной к окружности рулевого колеса, составляло 0,3—0,8 кг по динамометру.
5. Вставляют в картер вал рулевой сошки 25 в сборе с трехрядным роликом и привертывают боковую крышку 19 с уплотняющей прокладкой. На крышку устанавливают резиновые уплотняющие кольца 21.
6. Надевают на вал сошки регулировочные стальные кольца и упорную бронзовую шайбу. Завинчивают до отказа фасонную гайку, надевают рулевую сошку и проверяют правильность зацепления ролика с червяком. Для этого червяк и ролик устанавливают в среднее положение (движение автомобиля по прямой) и проверяют величину движения конца сошки (нормально должно быть не более 0,8 мм). При этом усилие для поворота вала, приложенное по касательной к окружности рулевого колеса, должно равняться 2,5 кг.
7. После регулировки зацепления фасонную гайку закрепляют стопорной пластиной.

Рис. Рулевой механизм автомобиля ЗИС-150:
1 — кронштейн крепления картера рулевого механизма; 2 — втулка вала рулевой сошки; 3 — пробковый сальник; 4 — шайба сальника; 5 — нижняя крышка; 6 — регулировочные прокладки подшипников червяка; 7 — крышка кронштейна; 8 — роликовые конические подшипники червяка; 9 — пробка; 10 — трубка провода сигнала; 11 — сальник; 12 — шарикоподшипник; 13 — шпонка; 14 — каркас рулевого колеса; 15 — рулевая колонка; 16 — провод звукового сигнала; 17 — рулевой вал; 18 — картер рулевого механизма; 19 — боковая крышка картера; 20 — стопорная пластина; 21 — резиновые уплотняющие кольца; 22 — регулировочные стальные кольца; 23 — упорная шайба; 24 — фасонная гайка; 25 — вал рулевой сошки; 26 — продольная балка рамы; 27 — рулевая сошка.

ustroistvo-avtomobilya.ru

Ремонт рулевого управления

Ремонт рулевого управления по своей сложности нельзя, конечно же, сравнить с ремонтом двигателя или коробки передач автомобиля, но по своей значимости ремонт рулевого управления является одним из важных видов ремонта.

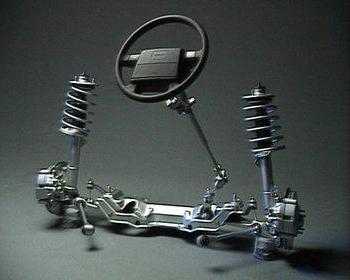

Рулевое управление автомобиля на первый взгляд является не сложным механизмом. Раньше может это было и так, но в современных автомобилях рулевое управление автомобиля уже представляет из себя сложную конструкцию, которая благодаря своей сложности позволяет более удобно управлять автомобилем.

Во многих моделях автомобилей уже установлены гидроусилители или электро усилители руля. Положение рулевого колеса можно менять нажатием одной кнопки. Само рулевое колесо можно заменить, рулевым колесом другого диаметра буквально за одну секунду (в спортивных вариантах автомобилей).

Естественно, что рулевое управление автомобиля не вечно, и чем сложнее его конструкция, тем выход его из строя наиболее вероятен. Хотя все зависит от производителя и качества сборки автомобиля.

Однако поломки случаются в любых случаях и тогда ремонт рулевого управления просто необходим.

Необходимо знать, что если выходит из строя рулевое управление, его дальнейшая эксплуатация запрещена. Без эвакуатора или буксировки на жесткой сцепки, в данной ситуации Вам не обойтись.

Ремонт рулевого управления, рекомендуется проводить на специализированном автосервисе, в данной ситуации шутить с рулевым управлением, аналогично как и с тормозной системой автомобиля нельзя.

Признаки поломок рулевого управления

Какие же существуют основные признаки поломок, при которых необходим ремонт рулевого управления автомобиля.

Во время поворота автомобиля Вы заметили, что руль вращается с заеданиями и с резкими рывками.

При работающем двигателе во время стоянки автомобиля во время вращения рулевого колеса из капота слышен не характерный гул.

При движении изменилось в большую сторону усилие, прилагаемое на руль для обеспечения управления автомобилем, слышно странные щелчки во время вращения рулевого колеса.

Бывают ситуации, что рулевое колесо в одном направлении вращается легче чем в другом, в народе говорят, руль ведет в ту или иную сторону, это тоже относится к одному из признаков неисправности рулевого управления.

Позднее реагирование колес автомобиля на поворот руля в ту или иную сторону, явный признак наличия люфта в рулевом колесе, при этом может появиться его вибрация.

Наличие стука в рулевой колонке во время покачивания рулевого колеса в разные стороны при не заведенном двигателе автомобиля.

Уровень гидравлической жидкости в бачке гидроусилителя ниже уровня.

Здесь указаны самые распространение признаки неисправностей, при которых необходимо срочно проводить ремонт рулевого управления автомобиля.

Правильная диагностика — это важно

Качество ремонта рулевого управления очень сильно зависит от проведенной правильно диагностике, в ходе которой окончательно выясняется какая деталь в действительности вышла из строя. Это как лечение больного, главное правильно поставить диагноз.

Основными деталями, которые обычно выходят из строя в рулевом управлении это рулевые тяги, рулевые рейки, рулевые наконечники и колонки, реже гидроусилители или усилители руля с электроприводом, но обычно они просто заменяются.

К признакам выхода из строя рулевых тег можно отнести:

Постоянное виляние из стороны в сторону передних колес автомобиля во время движения (признак износа шарниров в рулевой тяге).

Быстрый, буквально на глазах, износ протектора шин передних колес (признак повреждения рулевых тяг).

Слышен стук во время движения автомобиля. Данный стук говорит о том, что в соединениях рулевых тяг появились зазоры, в данной ситуации достаточно сильнее затянуть гайки. Однако может даже придется провести замену наконечника рулевой тяги вследствие его полного износа.

Но если наконечник рулевой тяги имеет сильные повреждения, то в некоторых случаях приходиться провести замену самой рулевой тяги.

В принципе ремонт рулевых тяг можно провести и самостоятельно в гаражных условиях, так как мы видим, что он предполагает замену втулок, шарниров и шкворней.

Здесь в основном присутствует механическая работа, при которой нет необходимости в большом количестве специализированного дорогостоящего оборудования, поэтому ремонт рулевого управления в данной ситуации подвластен любому опытному водителю.

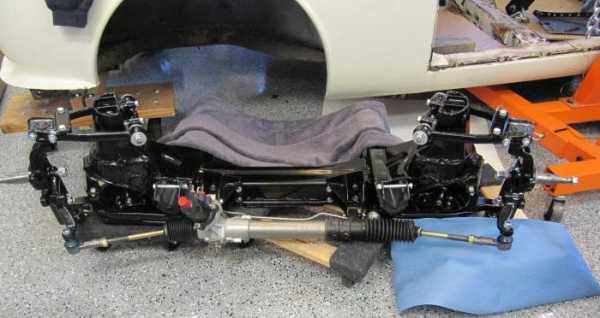

Рулевая рейка

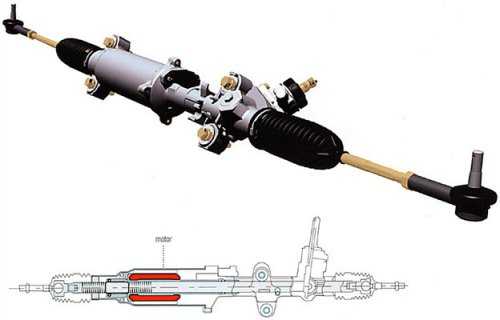

Ремонт рулевой рейки.

Ремонт рулевой рейки желательно проводить в автосервисе. Так как рулевая рейка состоит из множества элементов, таких как уплотнительные кольца, сальники и валы, каждый из них может потребовать замены.

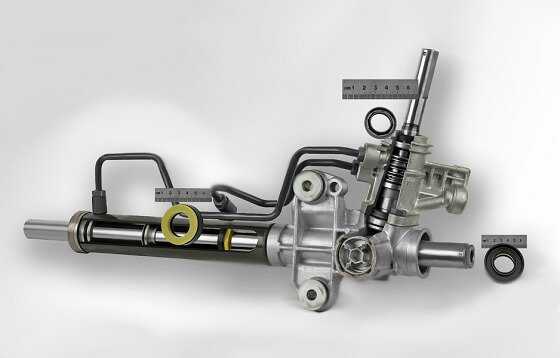

Для этого необходимо разобрать рулевую рейку осмотреть все ее детали, провести правильный анализ ситуации, заменить вышедшую из строя деталь, собрать рулевую рейку и проверить ее работу на специальном стенде, благодаря которому происходит полная имитация работы рулевого управления.

Только после этого рулевая рейка устанавливается на автомобиль.

Так же при ремонте рулевой рейки необходимо провести ее регулировку, благодаря которой будет правильно выставлен угол схождения передних колес автомобиля.

Данная регулировка проводится на специальном стенде с компьютером. В гаражных условиях вы качественно данную регулировку не проведете, если только старинными методами с помощью специальной линейки.

Следует так же знать, что сразу же после установки рейки на штатное место производится полная замена гидравлической жидкости в гидроусилителе.

Но если Вы живете в столице, то можно самостоятельно купить рулевую рейку. Могу порекомендовать сайт рейкарулевая.рф на котором осуществляется продажа и ремонт рулевых реек в москве как для иномарок, так и для отечественных автомобилей.

Рулевая колонка

Переходим к одному из сложных моментов при ремонте рулевого управления, это проведение ремонта рулевой колонки.

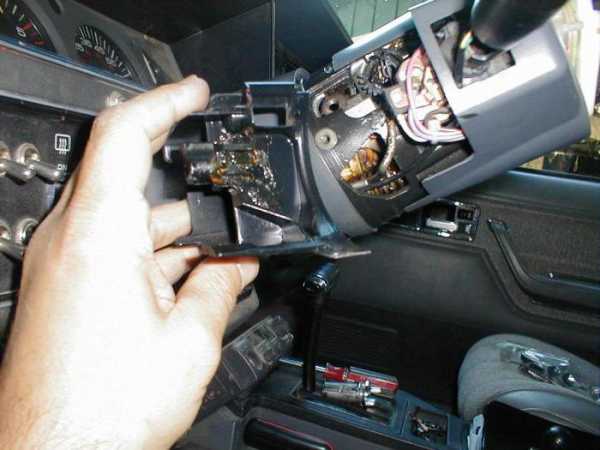

Рулевая колонка с электроусилителем.

Сложность ремонта рулевой колонки заключается в том, что она состоит из множества деталей. Для качественной диагностики неисправности рулевого управления необходимо каждую деталь снять и в ходе визуального осмотра выявить вышедшую из строя.

Разборку рулевой колонки желательно доверить специалисту или хотя бы тому, кто это хоть раз в жизни делал. В руководстве по эксплуатации и ремонта того или иного автомобиля, которая должна быть у каждого уважающего себя водителя, последовательность разборки рулевой колонки в подробных деталях расписана. Останавливаться на этом мы не будем.

После осмотра и выявления неисправных деталей в рулевой колонки происходит их замена. Затем рулевая колонка собирается и проверяется на исправность, и только потом устанавливается на свое штатное место.

В случае если поломки внутренних деталей рулевой колони очень серьезные, то целесообразней будет установить новую рулевую колонку.

И последнее, замена рулевых наконечников.

Очень часто ремонт рулевого управления автомобиля сопровождается заменой рулевых наконечников. Частота их износа напрямую зависит от состояния наших дорог и характера езды самого водителя.

Заменить рулевой наконечник не так просто. В ходе эксплуатации и под воздействием больших нагрузок и как следствие температур, он прикипает к другим деталям, и выбить его оттуда довольно сложно.

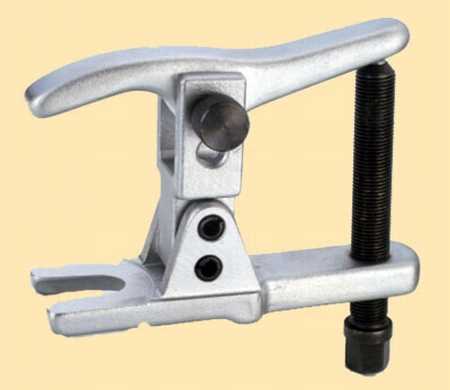

Съемник для быстрого съема рулевых наконечников шаровых опор.

Для этого существуют специальные съемники, один из них показан на рисунке выше.

Так же существуют специальные наборы инструментов для ремонта рулевого управления

Как мы видим, ремонт рулевого управления на некоторых этапах является не сложным видом ремонта и с использованием специальных инструментов и приспособлений вполне возможен для обыкновенного водителя в гаражных условиях.

Но вот ремонт рулевых реек, колонок, ремонт и замена усилителей руля вызовет уже определенные сложности. Без специального диагностического и проверочного оборудования добиться надежного ремонта рулевого управления автомобиля при поломках в данных его узлах Вам вряд ли удастся.

Видео.

autotopik.ru

Техническое обслуживание и ремонт рулевого управления

Техническое обслуживание и ремонт рулевого управления

Техническое обслуживание механизмов рулевого управления носит плановый характер. Объем выполняемых работ определяется видом технического обслуживания. В процессе ежедневного технического обслуживания необходимо проверять свободный ход рулевого колеса, состояние креплений сошки, а также ограничителей максимальных углов поворота управляемых колес. Кроме этого необходимо ежедневно проверять зазор в шарнирах гидроусилителя и в рулевых тягах, а также работу гидроусилителя и рулевого управления. Эти проверки выполняют при работающем двигателе.
В процессе первого технического обслуживания (ТО-1) необходимо проверять крепление и шплинтовку гаек сошек, шаровых пальцев, рычагов поворотных цапф; свободный ход рулевого колеса и шарниров рулевых тяг; состояние шкворней и стопорных шайб; затяжку гаек, клиньев карданного вала рулевого управления; герметичность системы усиления рулевого управления, а также уровень смазочного материала в бачке гидроусилителя, при необходимости доливают его.

В процессе ТО-2 выполняют те же работы, что и при ТО-1, а также проверяют углы установки передних колес и при необходимости выполняют их регулировку; проверяют и при необходимости подтягивают крепление клиньев шкворней, картера рулевого механизма, рулевой колонки рулевого колеса; зазоры рулевого управления, шарниров рулевых тяг и шкворневых соединений; состояние и крепление карданного вала рулевого управления; крепление и герметичность узлов и деталей гидроусилителя рулевого управления.

При сезонном техническом обслуживании выполняют работы ТО-2, а также осуществляют сезонную замену смазочного материала.
Визуальный контроль технического состояния деталей, агрегатов и механизмов рулевого управления выполняют путем осмотра и опробования. Если доступ к деталям рулевого управления невозможен сверху, то осмотр можно проводить над смотровой ямой.

Контроль крепления колонки и рулевого механизма осуществляется путем приложения усилий во всех направлениях. В процессе такой проверки не допускается осевое перемещение или качение рулевого колеса, колодки, а также присутствие стука в узлах рулевого управления.
При проверке креплений картера рулевого механизма, а также рычагов поворотных цапф необходимо поворачивать рулевое колесо около нейтрального положения на 40-50° в каждую сторону. Состояние рулевого привода, а также надежность крепления соединений проверяют при помощи приложения знакопеременной нагрузки непосредственно к деталям привода. Работа ограничителей поворота проверяется визуально при повороте управляемых колес в разные стороны до упора.

Для того чтобы проверить герметичность соединений системы гидроусилителя рулевого привода, необходимо удерживать рулевое колесо в крайних положениях при работающем двигателе. Кроме этого проверку герметичности соединений системы гидроусилителя осуществляют в свободном положении рулевого колеса. Соединения считаются герметичными, если отсутствует протекание смазочного материала. Кроме этого при проверке не допускается самопроизвольный поворот рулевого колеса с гидроусилителем рулевого привода от нейтрального положения к крайним или наоборот.
Силу трения, а также свободный ход рулевого колеса проверяют при помощи специального прибора, который состоит из динамометра и люфтомера. Люфтомер включает в себя шкалу, которая крепится на динамометре, и указательную стрелку, которая закрепляется на рулевой колодке при помощи зажимов. Динамометр крепится к ободу рулевого колеса при помощи зажимов. На рукоятке прибора располагается шкала динамометра. При измерении люфта рулевого колеса к рукоятке прибора прикладывают усилие 10 Н, которое действует в обе стороны. После этого стрелка прибора показывает суммарную величину люфта. Для легковых автомобилей суммарная величина люфта должна находиться в пределах 10°, а для грузовых автомобилей — в пределах 20°. На автомобилях, оснащенных гидроусилителем, люфт определяют при работающем двигателе.
Общую силу трения определяют при полностью вывешенных передних колесах. Если рулевое управление правильно отрегулировано, то колесо должно свободно поворачиваться от среднего положения для движения по прямой при усилии в 8-16 Н.
Состояние шарниров рулевых тяг оценивают визуально, прилагая усилия к рулевому колесу. Люфт в шарнирах проявляется во взаимном относительном перемещении соединяемых деталей.

Проверку усилителя рулевого управления осуществляют путем измерения давления в системе гидроусилителя. Для проверки необходимо вставить в нагнетательную магистраль манометр с краном. Замеры давления производят при работающем двигателе на малых оборотах, поворачивая колеса в крайние положения. Давление, которое развивает насос гидравлического усилителя, должно быть не менее 6 МПа. Если давление меньше 6 МПа, то необходимо закрыть кран, после этого давление должно подняться до 6,5 МПа. Если после закрытия крана давление не поднимается, значит, произошла поломка насоса, который необходимо отремонтировать или заменить на новый.

Регулировочные работы по рулевому механизму включают в себя работы по регулировке осевого зазора в зацеплении, а также в подшипниках вала винта.
Рулевой механизм считается исправным и пригодным для дальнейшего применения, если люфт рулевого колеса при движении по прямой не превышает 10°. Если люфт превышает допустимые значения, то необходимо проверить зазор в подшипниках вала винта. Если в подшипниках имеется достаточно большой зазор, то осевой люфт будет легко ощущаться.

Для того чтобы устранить люфт в подшипниках вала, необходимо отвернуть болты, снять крышку картера рулевого механизма и затем удалить одну регулировочную прокладку. После удаления прокладки необходимо снова выполнить проверку осевого люфта. Операцию необходимо повторять до тех пор, пока усилие на поворот руля не будет составлять 3-6 Н.
Регулировку зацепления винта (червяка) с роликом регулируют без снятия рулевого механизма. Для этого необходимо отвернуть гайку со штифта вала винта, затем снять шайбу со штифта, после этого при помощи специального ключа поворачивают регулировочный винт на несколько вырезов в стопорной шайбе. В результате этого происходит изменение величины бокового зазора в зацеплении, что, в свою очередь, изменяет свободный ход рулевого колеса.
Для того чтобы определить величину люфта в сочленениях рулевого привода, необходимо резко покачивать сошку руля при повороте рулевого колеса. После проверки при необходимости подтягивают резьбовую пробку. Кроме этого при проверке осевого люфта в сочленения добавляют смазку, а при большом износе производят замену шарового пальца или всей тяги в сборе.
К основным неисправностям системы управления относятся: обломы и трещины на фланце крепления картера, износ отверстия в картере под втулку вала рулевой сошки и деталей шаровых соединений рулевых тяг; износ червяка и ролика вала сошки втулок, подшипников и мест их посадки; изгиб тяг и ослабление крепления рулевого колеса на валу.

При значительном износе рабочей поверхности или при отслоении закаленного слоя червяк рулевого колеса заменяют на новый. При наличии трещин на поверхности ролика вала его меняют на новый. Червяк и ролик необходимо заменять одновременно.
Изношенные шейки вала сошки восстанавливают при помощи хромирования и последующего шлифования под ближайший ремонтный размер. Шейку вала можно восстановить при помощи шлифования бронзовых втулок, устанавливаемых в картере, под ближайший ремонтный размер.
Изношенные места посадки подшипников в картере рулевого управления можно восстановить при помощи дополнительной втулки. Втулка запрессовывается в изношенное место посадки подшипника, затем втулка растачивается под рабочий размер подшипника.
Обломы и трещины на фланце крепления картера можно устранить при помощи варки газовым пламенем. Изношенное отверстие в картере растачивается под ремонтный размер.

Кроме этого быстрому износу подвержены шаровые пальцы и вкладыши поперечной рулевой тяги. На концах поперечных рулевых тяг часто возникает срыв резьбы. Кроме этого в процессе эксплуатации появляется ослабление или поломка пружин, а также нарушение изгиба тяг.
Изношенные шаровые пальцы, которые имеют сколы или задиры, необходимо заменить на новые. Одновременно с заменой шаровых пальцев осуществляется замена их вкладышей. Сломанные или ослабленные пружины не подлежат восстановлению и заменяются на новые. Нарушение изгиба тяг устраняется правкой тяги в холодном состоянии.

Основными неисправностями гидравлического усилителя являются отсутствие усиления при любых частотах вращения коленчатого вала двигателя, а также неравномерное или недостаточное усиление при повороте рулевого колеса в обе стороны.
Для того чтобы устранить неисправности системы гидравлического усиления, необходимо слить из системы масло, тщательно промыть составляющие ее детали, а также разобрать насос.

Последовательность разборки насоса гидравлического усиления следующая:
1) снять крышку бачка и фильтра;
2) удерживая предохранительный клапан от выпадения, необходимо снять бачок с корпуса насоса;
3) снять распределительный диск;
4) снять статор, предварительно отметив его положение относительно распределительного диска и корпуса насоса;
5) снять ротор в сборе с лопастями.

Кроме этого при ремонте насоса гидравлического усиления необходимо снять шкив, стопорное кольцо и вал насоса с передним подшипником.
Детали насоса необходимо промыть раствором, обмыть водой и затем обдуть сжатым воздухом.
При техническом обслуживании необходимо проверять свободное перемещение перепускного клапана в крышке насоса, а также отсутствие задиров или износа на торцевых поверхностях ротора, корпуса и распределительного вала.
После проверки, устранения неполадок и сборки насос необходимо проверить на стенде. Рулевой механизм после проверки, ремонта и контроля деталей собирают, регулируют и испытывают с гидравлическим усилителем в сборе.
Кроме этого из-за неполадок в системе рулевого управления может возникать стук в процессе движения, неустойчивое движение автомобиля, а также тяжелый поворот рулевого колеса.

В том случае, если рулевое колесо туго вращается, необходимо проверить давление в шинах передних колес. Другой причиной туго вращающегося рулевого колеса может быть деформация деталей рулевого привода. В этом случае следует проверить, не согнуты ли рулевые тяги и поворотные рычаги, и заменить деформированные детали.

При тугом повороте рулевого колеса также следует проверить уровень масла в картере рулевого механизма и при необходимости долить его до нормы. Если при проверке обнаруживается неисправный сальник, его необходимо заменить на новый. Кроме этого в некоторых случаях причиной тугого вращения рулевого колеса на морозе является загустевание трансмиссионного масла. Необходимо проверить шаровые шарниры рулевых тяг, перемещая наконечники тяг вдоль оси пальцев. Для проверки при помощи рычага и опоры перемещают наконечник параллельно оси пальцев. Если вкладыш пальца не заклинило в гнезде наконечника тяги, от осевое перемещение наконечника относительно пальца составляет 1-1,5 мм, если вкладыш заклинило, то его необходимо заменить вместе с вкладышем.

Кроме того, рулевое колесо может туго вращаться после ремонта маятникового рычага. Это может возникнуть из-за перетянутой регулировочной гайки при замене втулок или оси маятникового рычага. Если гайка затянута неправильно, то маятниковый рычаг будет вращаться в горизонтальном положении под действием собственной массы. Если гайка затянута правильно, то рычаг будет поворачиваться только под действием силы, приложенной к его концу.
В том случае, если гайка перетянута, то необходимо ее отвернуть, затем приподнять шайбу и снова затянуть гайку. После того как затяжение гайки исправлено, нужно соединить шаровые пальцы тяг с рычагом.

Если в рулевом механизме нет неполадок, то проблема заключается в установке углов передних колес. Установку передних колес необходимо проверять после ремонта или замены деталей передней подвески, а также после поездки по неровной дороге. Однако необходимо учитывать, что точную регулировку углов передних колес могут произвести только на станции технического обслуживания.
Стуки передней подвески во время движения, колебания передних колес, затрудненное управление автомобилем могут появиться в результате увеличения зазоров в соединении деталей рулевого управления из-за износа деталей, ослабления затяжки гаек крепления Наконечников или шаровых пальцев. Для того чтобы устранить зазоры, необходимо подтянуть гайки шаровых пальцев рулевых тяг, регулировочную гайку оси маятникового рычага, гайки шаровых пальцев поворотных рычагов, а также болты крепления рулевого механизма, кронштейна маятникового рычага. Кроме этого для устранения шума нужно отрегулировать зацепление ролика с червяком или подшипников червяка.

При резком ухудшении устойчивости автомобиля необходимо остановиться и проверить крепления картера рулевого управления, кронштейна маятникового рычага, кронштейна вала рулевой колонки к кузову, а также затяжку гаек крепления шаровых пальцев.
Если в процессе движения руль автомобиля «тянет» в сторону, то проблема, скорее всего, в падении давления в одном из передних колес, поэтому автомобиль отклоняется в его сторону. При падении давления в одном из задних колес автомобиль даже на небольшой скорости начинает водить то в одну сторону, то в другую.

Если автомобиль постоянно отклоняется в одну сторону, то причиной этого может быть деформация поворотной цапфы или поворотного рычага из-за быстрого движения по неровной дороге. При этом происходит постоянный занос автомобиля. Для проверки технического состояния цапфы и рычагов необходимо обратиться на станцию технического обслуживания. Если эти детали деформированы настолько, что их невозможно восстановить, то эти детали необходимо заменить на новые.

avtokriminalist.ru

Ремонт рулевого управления автомобиля своими руками

Всем добрый день! Поговорим про ремонт рулевого управления автомобиля своими руками, про переборку и восстановление рулевых реек, про замену и прокачку гидроусилителя руля. Ремонт системы рулевого управления следует рассматривать как комплексные мероприятия, которые складываются из ремонта и восстановления ее отдельных составляющих.

Также при этом необходимо рассмотреть вопрос диагностики, которая должна носить характер комплексной оценки состояния вышедших из строя элементов рулевого управления. А все эти моменты имеют непосредственную привязку к схеме устройства.

Исходя из этого мы так же как и в сопредельном разделе рассмотрим дефекты различных систем, определим какие проявления неисправности могут иметь место, а также предложим варианты ремонта и проведения восстановительных работ, как того требует современный технологический процесс.

Ремонт рулевого управления автомобиля

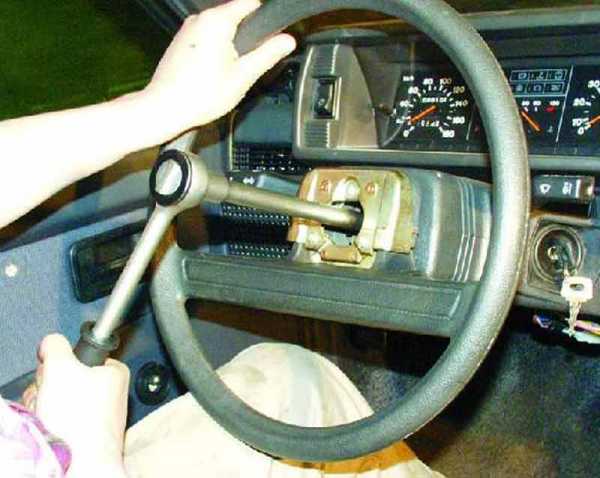

Итак, начнем с рулевого колеса. Само рулевое колесо практически не выходит из строя за исключением возможного нарушения его целостности за счет отстреливания подушки безопасности. И еще одним моментом, который следует рассмотреть и необходимо определиться – что же делать, когда происходит стирание обмотки рулевого колеса. В этом случае остается один вариант – либо купить новый руль, либо его обшить. И то и другое возможно в тех центрах, которые представляет наш каталог.

Еще одним, хотя и крайне редко встречающимся дефектом, можно назвать нарушение целостности шлицов рулевого колеса. Стачивание шлицов рулевого колеса, как правило, связано с тем, что они не были прикручены или посажены должным образом. И подобные неисправности, скорее всего исключение из правил, на которое хоть мы и обращаем внимание, но не рассматриваем это как систему неисправностей.

Поэтапно рассматривая структуру рулевого управления, мы постепенно переходим к рулевой колонке и находящейся на ней рычагам переключения поворота. Если наблюдается люфт в рычагах переключения поворота, то устранить его, не меняя детали, невозможно, и поэтому ремонт ручки переключения сигнала поворота – это ее замена.

Выход из строя рулевой колонки, как правило, связан с ДТП, когда в результате удара рулевая колонка может погнуться и в этом случае она не сможет выполнять свою функцию в полном объеме. Поэтому где бы вы ни проходили диагностику, при обнаружении изгиба рулевой колонки все таки мы рекомендуем ее поменять, а не пытаться выпрямлять или же балансировать.

Ремонт рулевой колонки возможен в том случае, когда происходит появление люфтов, в кардане рулевого управления. Если рассматривать вопрос о ремонте своими руками, который мало что имеет общего с реальным технологическим процессом, то некоторые умельцы говорят о том, что кардан можно как-то поджать и тем самым уменьшить люфт.

Специалисты же тех.центров настоящего каталога в один голос говорят, сия процедура навряд ли полностью устранит дефект, а в ряде случаев может нанести и вред, если кардан по каким-то причинам заклинит, поэтому замена и только замена.

Замена кардана рулевого управления предполагает снятие и установку рулевой колонки, и только затем можно будет правильно сменить, а в ряде случаев и корректно подобрать и установить кардан, даже если он и не идет в стандартной вариации. И еще одной услугой, которую необходимо рассмотреть, обозначаются как замена под рулевой ленты.

Необходимость смены ленты рулевого управления, как правило, связана с некорректным обращением с этим тонким устройством. Это происходит тогда, когда возникает обрыв или зажевывание рулевой ленты в результате ряда определенных мероприятий.

Переборка и восстановление рулевых реек

Разобравшись с верхней частью, или точнее говоря салонной часть рулевого управления, хотелось бы рассмотреть и варианты ремонта, а также полноценной диагностики таких исполнительно функционирующих систем, как рулевая рейка, шланги ГУР и насос гидроусилителя руля.

Ремонт рулевой рейки зависит от ее функционального устройства и конструктивной особенности. Рассматривая более редкий вариант ремонта реек автомобиля – ремонт электрической рейки иномарок, наверное, в больше степени следует говорить о ремонте ее электрической составляющей.

Соответственно ремонт электрической составляющей – восстановление и переборка моторчика электрической рейки любого типа иномарок, это удел тех, кто в большей степени связан с генераторами современных транспортных средств.

Но это нечасто встречаемая операция в структуре услуг, которые могут оказать центры по ремонту реек, а может быть и всей гидравлики автомобиля.

Итак, что такое ремонт рулевых реек? Как он должен проводиться? Какова должна быть диагностика и оценка состояния рулевых гидравлических реек автомобиля?

Начнем все поэтапно, ремонт рулевых реек – это комплексный процесс, который включает в себя снятие и установку, переборку с заменой комплектующих, проверку работоспособности на стенде и предоставление гарантийных обязательств. И еще, конечно, в этот спектр услуг необходимо включить оценку состояния данной системы.

Диагностика рулевой рейки начинается с опроса автовладельца и соответственно в процессе которого необходимо выяснить беспокоит ли его стук или же он обратился с жалобами на то, что в рейке руля появилась течь. Обнаружить течь рулевой рейки можно при появлении масляных пятен под передней частью днища автомобиля.

Но идентифицировать, что течет именно рейка можно, только если поднять автомобиль на подъемнике. После того, как удалось выявить источник течи трансмиссионной жидкости, с автовладельцем обсуждается порядок и сроки проведения предстоящих восстановительных мероприятий.

Перед тем как снять рейку, в обязательном порядке необходимо оценить состояние пыльников рейки и выяснить есть ли на них дефекты, имеются надрывы, а если имеются, то понять, почему порвался пыльник рейки. Если пыльник рейки порван, то его ремонт – это замена на новый пыльник без каких-либо иных вариантов. Если же есть желание заклеить пыльник рейки своими руками, то при таком подходе говорить о технически правильном решении вопроса просто не приходится.

Итак, рейка снята и что же делать далее? Далее, проводится ее разборка. После того как удалось разобрать рейку, необходимо определить, в каком состоянии находится вал. Если его поверхность идеальна, то соответственно восстанавливать вал рейки рулевого управления нет никакой необходимости.

Если же на нем видны следы коррозии, то без ремонта рулевого вала полноценный ремонт всей рейки невозможен. В этом аспекте для того чтобы ответить на вопрос «кто сможет отремонтировать вал рулевого управления?», необходимо ознакомиться с реестром услуг каждого центра по ремонту гидравлики. Также существуют предприятия, которые предлагают купить восстановленные валы, причем цена в этом случае определяется индивидуально.

Перебираем рулевую рейку

Продолжаем ремонт рулевого управления автомобиля своими руками. Итак, переборка рулевой рейки. Как она должна проводиться? Осуществляться данная операция должна поэтапно. Этапность заключается в том, что изначально вся система промывается, оценивается состояние корпуса и присутствие на нем каких-либо повреждений, трещин, сколов, он остается как составляющий элемент ремонтных работ.

После ревизии и чистки происходит замена сальников, уплотнительных колец, а далее все системы тщательно промываются. Сальники рулевой рейки можно заказать через интернет, загляните сюда и убедитесь в широком ассортименте и низкой цене.

Кроме того при проведении ремонта в обязательном порядке необходимо оценить состояние червячного механизма, и при выработках его компонентов соответственно решается вопрос о замене данного элемента.

Необходимо понимать, что ремонт мозгов рейки в прямом понимании этого смысла невозможен. И соответственно если вы червячном механизме происходит выработка, то стоимость ремонта значительно повышается в цене. Еще одной услугой, хотя и редко встречающейся, является такая операция как ремонт, а точнее говоря изготовление блоков для рулевой рейки.

Если ремонт закончен и произошла правильная смена сальников и уплотнительных колец, то необходимо проверить работоспособность рулевой рейки на стенде и только после этого проводить установку на старое посадочное место. После того как закончен ремонт данная деталь установлена, необходимо полностью промыть всю систему и проверить ее на герметичность.

Примерно в таком же порядке происходит и ремонт рулевых редукторов. Только так можно отремонтировать рулевой редуктор, менять при этом прокладочный комплект или ремонтный комплект рулевого редуктора. Далее необходимо рассмотреть вопросы целесообразности ремонта насоса ГУР.

Замена и прокачка насоса гидроусилителя руля

Продолжаем ремонт рулевого управления автомобиля своими руками. Понятно, что отремонтировать можно что угодно, включая насос гидроусилителя руля, но стоит ли это делать – вопрос дискуссионного характера. Это связано с тем, что на сегодняшний день цена насоса ГУР на большинство автомобилей может быть гораздо ниже, чем стоимость ремонта.

И потому ремонтировать насосы ГУР целесообразно только в том случае, если речь идет о дорогих двухконтурных насосов гидроусилителя руля. Это понятно, поскольку стоимость двухконтурного насоса гидроусилителя руля, который, как правило, устанавливается на автомобили премиум класса, может достигать не одной тысячи долларов, и в этом случае ремонт обоснован как ни крути.

Для того чтобы правильно отремонтировать двухконтурный насос гидроусилителя руля, необходимо понимать как это нужно сделать и в какой последовательности провести требуемый спектр мероприятий.

Нередко в процессе ремонта, а даже и при установке нового насоса ГУР, который можно купить за наличный или безналичный расчет практически в любом из предприятий нашего каталога, требуется такая услуга, как замена шкива.

Для того чтобы правильно заменить шкив, его необходимо изначально вы прессовать, а потом запрессовать на исходное место. Это возможно только при наличии специального инструмента. Следует рассмотреть и последующий принцип восстановительных мероприятий всей системы в рамках возможности по ремонту шлангов ГУР.

В идеальном варианте не следует ремонтировать шланги гидроусилителя руля, а их следует заменить на оригинальные запчасти. Но если нет возможности купить, из-за отсутствия на складе или же при проблематичном заказе, связанном, в том числе, и со временем, данную запасную часть, то соответственно возникает вопрос можно ли изготовить шланг высокого давления гидроусилителя руля.

Здесь вопрос решается 50/50. Иначе говоря, не все шланги можно изготовить, поскольку изготовление процесс технологически неоднозначный, который связан с конструктивными особенностями конкретной марки и модели.

Тем не менее изготовление шлангов гидроусилителя руля как услуга присутствует на рынке, и соответственно мы их можем предложить в рамках тех предприятий, которые обозначают возможность ее проведения.

Ремонт рулевого управления автомобиля видео

Про ремонт рулевого управления автомобиля своими руками мы вам объяснили. Но лучше всего — обращайтесь к специалистам!

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Ремонт рулевого управления автомобиля. Обслуживание и ремонт рулевого управления

Рулевое управление автомобиля представляет собой совокупность узлов и механизмов, призванных обеспечивать движение транспортного средства в том или ином направлении. Трудно переоценить то значение, которое имеет обслуживание и ремонт рулевого управления для безопасности как самого обладателя автомобиля или его пассажиров, так и для всех остальных участников движения. Поэтому к этой системе предъявляется целый ряд достаточно жестких требований. А сама процедура ремонта или обслуживания достаточно строго регламентирована.

Основные виды механизмов

На современных автомобилях устанавливаются рулевые механизмы трех основных видов:

• Червячные. Они, в свою очередь, подразделяются на червячно-роликовый и червячно-секторный типы.
• Зубчатые (реечного или шестеренчатого вида).
• Винтовые, которые могут представлять собой либо винто-рычажный, либо винто-реечный элемент.
• Заднеприводные легковые автомобили чаще всего оснащаются механизмом винто-роликового типа.

Разумеется, в зависимости от вида системы ремонт рулевого управления в каждом конкретном случае обладает своими особенностями, тонкостями и нюансами.

Для того чтобы разбираться во всех аспектах этого сложного и трудоемкого процесса, необходимо обладать не только глубокими теоретическими знаниями, но и богатым практическим опытом, а также необходимым арсеналом оборудования и инструмента. Вот почему ремонт рулевого управления автомобиля целесообразнее всего поручать высококвалифицированным специалистам. Тем не менее существуют общие принципы, алгоритмы и схемы, используемые в качестве основы при проведении подобного вида работ.

Из чего состоит

Специалистами принято подразделять систему рулевого управления в целом на три составляющих:

• рулевой механизм, речь о котором подробно шла выше;
• привод, он может быть как передним, так и задним;
• система усиления привода (устанавливается не на всех моделях и классах).

Кроме того, трапеция привода может быть двух типов – нарезной или разрезной. Такое разнообразие делает обслуживание и ремонт рулевого управления автомобиля сложным технологическим процессом.

Главные требования, предъявляемые к системе

Основными требованиями, предъявляемыми к рулевому управлению автомобиля и касающимися безопасности, являются следующие:

• правильная кинематика поворота, исключающая факторы бокового скольжения или проскальзывания;
• легкость и простота управления;
• обеспечение требуемых значений передаточных чисел;
• высокие показатели прочности и жесткости деталей и узлов;
• плотная подгонка деталей и минимальность зазоров в сочленениях.

Все это требует скрупулезного подхода, тщательного внимания к системе и постоянного ее мониторинга.

Поэтому обслуживание и ремонт рулевого управления непременно входят в перечень обязательных работ при ТО-1 и ТО-2, как и при сезонном курсе обслуживания.

Виды технического обслуживания

Техобслуживание механизмов и узлов рулевого управления осуществляется в плановом порядке. В зависимости от вида обслуживания, выполняется тот или иной объем работ. Принято выделять следующие виды комплексов профилактических и ремонтных работ:

• ежедневное обслуживание;
• ТО-1;
• ТО-2;
• сезонный профилактический комплекс.

Ежедневный комплекс мер

Вполне очевидно, что ремонт рулевого управления КамАЗа существенно отличается от аналогичных работ, производимых с системой любой легковушки.

Но что касается ежедневного комплекса действий, то он включает в себя достаточно универсальный перечень мер, применяемый к транспортным средствам практически любого класса. Этот перечень включает в себя следующие действия:

• контроль свободного хода руля;
• визуальный контроль надежности креплений рулевой сошки;
• проверка работоспособности ограничителей максимальных углов поворота;
• проверка величины зазоров в шарнирах гидроусилителя и в тягах руля;
• общий контроль работоспособности управления и усилителя.

Важно отметить, что весь цикл работ, перечисленных выше, настоятельно рекомендуется производить при запущенном двигателе.

Первое ТО

Комплекс работ по обслуживанию и ремонту автомобильной системы управления в случае проведения ТО-1 включает в себя следующие дополнительные действия:

• проверка состояния крепления гаек и шплинтовки крепежей рулевых сошек;
• контроль состояния рычагов поворотных цапф, а также пальцев шаровых;
• мониторинг свободного хода тяговых шарниров;
• проверка того, насколько герметичен гидроусилитель рулевого управления, ремонт при обнаружении неполадок;
• контроль уровня технической жидкости в бачке гидроусилителя, ее доливка или замена при понижении уровня ниже критической отметки, установленной производителем.

Помимо этого, производится тщательная проверка затяжки крепежных гаек, состояния клиньев, шкворней и других закрепляющих элементов. В дополнение к этому проводится более тщательный, нежели обычно, визуальный осмотр состояния деталей, узлов и креплений системы.

Второе техническое обслуживание

При проведении ТО-2 рулевое управление транспортного средства подвергается более глубокому контролю.

Помимо действий, производящихся при проведении ТО-1, в стандартный перечень мер ТО-2, в частности, входят следующие работы:

• контроль правильности значений углов установки управляемых колес и их регулировка в случае обнаружения отклонений;
• проверка крепления картера руля, рулевой колонки, шкворневых клиньев, а также всех сочленений деталей и узлов;
• контроль креплений карданного вала руля, тяговых шарниров и шкворней, значений зазоров в системе рулевого управления;
• диагностика состояния системы гидроусилителя.

Работы, которые подразумевают ремонт рулевого управления при вторичном техобслуживании, позволяют избежать большинства потенциальных неполадок, неисправностей и проблем с управлением автомобиля, обеспечивая эффективную профилактику.

Если, конечно, они были произведены своевременно и с надлежащим качеством.

Сезонное ТО

Сезонное техобслуживание является дополнительной мерой, позволяющей осуществлять эффективный контроль за состоянием и работоспособностью рулевого управления. При сезонном обслуживании, как правило, выполняется тот же объем работы, что и при проведении ТО-2 и дополняются работами по замене смазочных материалов и технических жидкостей в соответствии с сезоном.

Таким образом, постоянный контроль и своевременное проведение необходимого комплекса мер по техническому обслуживанию системы управления автомобиля позволяют не только существенно повысить его безопасность.

Во большинстве случаев оно дает возможность избежать весьма ощутимых потерь, причем как финансовых, так и временных. Как известно, ремонт рулевого управления МТЗ, КамАЗа, да и любого другого автомобиля, особенно современного – дело достаточно дорогостоящее. По аналогии с медициной, техническое обслуживание – это как раз тот случай, когда заболевание гораздо проще и дешевле предупредить, нежели лечить его впоследствии.

Итак, мы выяснили, как производится ремонт рулевого управления автомобиля.

fb.ru

Ремонт и диагностика рулевого управления ВАЗ

Рулевое управление ВАЗ – это механизм, с помощью которого осуществляется изменение направление движения автомобиля в горизонтальной плоскости. В состав рулевого управления входят: рулевое колесо (руль), система деталей, который преобразуют угол поворота руля в пропорциональное изменение положение колес, с помощью которых осуществляется поворот.

Основная составляющая рулевого управления – это усилитель. На автомобилях с задним приводом колес в качестве усилителя применялся червячный редуктор, который передавал вращающий момент на рулевые тяги. Такая система отличалась высокой надежностью, однако, чтобы осуществить поворот на маленькой скорости, требовались достаточно большие усилия для поворота руля.

В автомобилях с передним типом привода начали применять более современные, реечные усилители. На конце рулевого вала устанавливается зубчатое колесо, которое воздействует на зубчатую рейку. Рейка, в свою очередь, перемещалась и тем самым, изменяла положение колес. Реечный тип управления значительно снизил усилия, которые нужно прилагать на руль при повороте на малых скоростях.

Рулевая рейка получила дальнейшее развитие, путем ее модернизации. Ее, вначале, усилили гидронасосом, который срабатывал при повороте руля и толкал специальные поршни, воздействующие на поворот колес. А более современным этапом развития рулевой рейки стал электропривод.

Диагностика неисправностей рулевого управления ВАЗ

Чтобы определить неисправности рулевого управления, необходимо обратить внимание на поведение автомобиля при осуществлении различных маневров: перестроение, поворот, обгон. Появляется вибрация в рулевом колесе, стук при изменении положения колес, а также тугой возврат руля, люфт и непрямолинейное движение автомобиля. Все эти симптомы указывают на плохую защиту механизма от воздействий окружающей среды, износ различных частей: подшипники, шарниры рычагов, а также, в целом, редукторной передачи или пары «шестерня-рейка». В гидравлическом усилителе это может быть еще и неисправность гидронасоса: утечка жидкости или заклинивание.

В современных видах рулевого управления, таких как, электрический усилитель руля, присутствуют еще и электрические неисправности: отсутствие питания электрического привода, замыкание и отказ датчика скорости. В этом случае, диагностика неисправностей происходит путем наблюдения за приборной панелью автомобиля. На панели должен загореться соответствующий значок, который укажет на неисправность электрического усилителя.

Обнаруженные неисправности устраняются путем проведения ремонтных работ в рулевом управлении. К ним относятся: замена изношенных элементом новыми исправными запчастями или восстановление неисправных частей. Однако, существуют элементы рулевого управления, которые не подлежат ремонту. К ним относятся почти все механические части при их переломе или сильной деформации. Это могут быть шестерни, рейки, элементы редуктора, рулевые рычаги, их шарниры, рулевой вал и расходные материалы, такие как: пыльники, сальники, а также смазочные вещества, которые также подлежат замене.

К частям, которые разрешено ремонтировать могут относиться: электрический привод рулевого управления и небольшие деформации механических частей: изгибы. Ремонт электрического привода заключается в замене неисправных частей обмоток, контактов и электропроводки. Деформации устраняются восстановлением первоначальной формы механических частей, например, рычагов.

Как отремонтировать рулевую колонку на ВАЗ 2109 — Видео

Рулевая колонка – это совокупность частей, которые осуществляют связь рулевого колеса и рулевого механизма автомобиля. Различные виды неисправностей рулевой колонки ВАЗ 2109 устраняются по-разному. Внизу перечислены самые распространенные неисправности и способы их решения.

Шум в рулевой колонке

1. Неправильный монтаж промежуточного вала по отношению к шарниру рулевой колонки или неправильная установка болтов. Устраняется затяжкой соединений или заменой промежуточного вала и соединительных болтов.

2. Отсутствие смазки на валу и шарнирах. Устраняется смазкой соответствующих механизмов.

3. Неверная соосность рулевой колонки. Устраняется заменой центровочной втулки.

4. Неправильно размещено стопорное кольцо вала. Устраняется регулировкой размещения или его заменой.

Большое усилие на рулевой вал

1. Опять же, неверная соосность рулевой колонки. Устраняется так же, как и при возникновении шумов.

2. Ограничение свободного хода шарнира рулевого вала. В этом случае, целесообразна замена вала целиком.

Подведем итоги. Ремонт рулевого управления ВАЗ очень важная процедура. Ее необходимо проводить при первых признаках неисправностей, так как от этого зависит жизнь и здоровье водителя и пассажира. Удачи на дорогах!

vipwash.ru

Ремонт рулевого управления

Строительные машины и оборудование, справочник

Ремонт рулевого управления

Категория:

   Ремонт большегрузных авто

Ремонт рулевого управления

Признаки неисправности рулевого управления: повышенный свободный ход рулевого колеса и повышенное усилие на рулевом колесе.

Повышенный свободный ход рулевого колеса возникает из-за износа шлиц карданного вала и ослабления крепления вилок шарнира, ослабления крепления рулевой колонки, картера рулевого механизма и рычагов рулевой трапеции, износа шарнирных соединений рулевой трапеции, шаровых пальцев и сухарей гидравлического усилителя руля и увеличения зазора в зацеплении сектора с гайкой-рейкой и в подшипниках винта вследствие их износа.

Повышенное усилие на рулевом колесе может быть вызвано недостаточной производительностью насоса, неправильной регулировкой предохранительного клапана или разбитым посадочным гнездом предохранительного клапана гидроусилителя руля, заеданием стакана шарового пальца в корпусе или заклиниванием золотника в гильзе и износом гильзы и золотника гидроусилителя руля, увеличением люфтов в шарнирах рулевого управления, износом, уплотни-тельных колец поршня или цилиндра гидроусилителя руля.

Многие из приведенных неисправностей можно устранить непосредственно на автомобиле, не снимая узла. Однако если после соответствующих регулировок, описанных в гл. 6 «Техническое обслуживание механизмов управления», неисправность устранить не удается, то неисправный узел следует снять с автомобиля и подвергнуть ремонту.

Для снятия колонки рулевого управления необходимо отсоединить карданный вал рулевого управления, тяги привода переключения передач, переключатель сигналов поворота, открепить фланец наклонной панели пола кабины и снять колонку вместе с приводом управления гидромеханической передачей.

Для снятия гидроусилителя нужно: отсоединить нагнетательный и сливной шланги от угольников и слить из них масло; отсоединить продольную рулевую тягу и рулевую сошку от гидроусилителя; отсоединить заднюю опору от кронштейна рамы и снять гидроусилитель.

Рулевой механизм снимается с автомобиля в такой последовательности: слить масло из картера и отсоединить карданный вал рулевого механизма; если гидроусилитель не снимается, то отсоединить продольную рулевую тягу, отвернуть гайку пальца сошки и отсоединить гидроусилитель от сошки; отвернуть болты крепления механизма к кронштейну и снять механизм с автомобиля.

Разборка гидравлического усилителя руля. Полную разборку гидроусилителя производят при .капитальном ремонте. В большинстве случаев достаточно произвести частичную разборку (при замене стакана шарового пальца, золотниковой пары и др.), чтобы восстановить полную работоспособность гидроусилителя.

Для полной разборки гидроусилителя руля нужно: – снять наконечник со штока гидроусилителя и защитную муфту; – отсоединить наконечник головки гидроусилителя в сборе с шаровым пальцем от корпуса; – снять корпус вместе с золотником, резиновые уплотнительные кольца в расточках на торце цилиндра, вынуть из цилиндра гильзу золотника, пружину и шарик обратного клапана; – снять поджимную крышку сальникового уплотнения штока и крышку цилиндра, вынуть из отверстия в крышке сальник, состоящий из резинового уплотнительного кольца и трех манжет, и уплотнительное кольцо крышки; – вынуть из цилиндра поршень со штоком, снять поршневые кольца, поршень и два установочных полукольца; – произвести разборку предохранительного клапана и заменить седло клапана, а также разобрать наконечники шарниров и распределителя.

Разборка рулевого механизма. Разборку рекомендуется производить на специальном стенде, позволяющем замерять угловой люфт механизма. Перед разборкой регулируют зацепление сектора с гайкой-рейкой, устанавливают рулевой механизм на приспособление и проверяют угловой люфт механизма в сборе. Проверка люфта не производится, если установлено, что игольчатые подшипники разрушены. Если угловой люфт превышает 6°, то следует разобрать рублевой механизм и заменить изношенные детали.

Разборку рулевого механизма рекомендуется производить в такой последовательности: снять сошку с вала сектора и крышку вместе с сектором; отвернуть колпак клапана и контргайку и снять уплотнительные шайбы; вращая отверткой регулировочный винт, снять крышку с сектора и выпрессовать игольчатый подшипник из крышки; снять крышку в сборе с регулировочной гайкой, упором и наружным кольцом подшипника и осторожно, чтобы не повредить сальник, вынуть винт рулевого механизма в сборе с гайкой-рейкой; вывернуть регулировочную гайку из крышки и, установив крышку на подставку, легкими ударами молотка через надставку из мягкого металла выпрессовать из .крышки наружное кольцо подшипника и упор с уплотнительным кольцом; выпрессовать из картера сальники, игольчатый подшипник, а также наружное кольцо конического подшипника.

Если при осмотре игольчатых подшипников в картере и крышке не обнаружено поломки иголок и повреждения корпусов, то выпрессовывать подшипники не рекомендуется, так как при этом повреждается корпус подшипника, и деталь к дальнейшему использованию непригодна.

Разбирать винтовую пару не рекомендуется. Если обнаружится, что осевой люфт винта 0,8 мм и более или на гайке-рейке имеется ступенчатая выработка, то винтовую пару следует заменить. Если необходима разборка винтовой пары, то на торцах винта и гайки-рейки необходимо сделать метки, чтобы не перепутать их при «последующей сборке.

После разборки узлов рулевого управления все детали должны .подвергнуться контролю технического состояния.

Цилиндр гидроусилителя бракуется при наличии на нем трещин, выходящих в каналы или на зеркало цилиндра, а также при неравномерном износе посадочного места (или седла клапана на гидроусилителях выпуска 1974 г.) под конус предохранительного клапана.

Крышка цилиндра, наконечник штока и корпус стакана шарового пальца подлежат выбраковке при наличии трещин любого размера и обломов. Стакан шарового пальца выбраковывается при наличии вмятин, задиров на наружной поверхности, погнутости или трещины стенки. Золотник и гильза усилителя подлежат замене при наличии задиров или царапин на рабочих поверхностях. Кроме того, не допускается установка золотника при наличии сколов или вмятин внутренних кромок отверстий.

Картер рулевого механизма выбраковывается при наличии обломов или трещин, проходящих через посадочные места подшипников, обломов или трещин кронштейнов и самого картера. Сектор рулевого механизма, а также гайка-рейка заменяются при наличии обломов или трещин, а также выкрашивании зубьев. Сошка рулевого механизма подлежит замене при наличии обломов или трещин, погнутости, износе шлицевого и конусного отверстий.

Номинальные и предельно допустимые размеры деталей рулевого управления приведены в табл. 33.

Сборка узлов рулевого управления производится в порядке, обратном разборке. Перед сборкой гидравлического усилителя необходимо вое каналы промыть дизельным топливом и продуть сжатым воздухом, а также зачистить забоины в выточках под уплотнительные кольца и на привалочных плоскостях. Уплотнительные резиновые кольца перед установкой надо выдержать в веретенном масле АУ не менее 48 ч. При заворачивании наконечника на шток необходимо выдержать размер от торца цилиндра до торца наконечника, равный 830±3 мм. Перед установкой шаровых пальцев палыцы и сухари следует смазать смазкой ЦИАТИМ-201. После сборки гидроусилителя руля следует отрегулировать предохранительный, клапан на давление 80+5 даН/см2 при температуре масла 30 °С.

Таблица 33
Номинальные и предельно допустимые размеры основных деталей рулевого управления

Желательно гидроусилитель испытать на стенде. Усилия на штоке притом должны быть: 2600 даН (не менее) при- выходе штока из цилиндра и 2150 даН (не менее) при входе штока в цилиндр. Продолжительность полного хода поршня не более 15 с.

При отсутствии специального стенда работоспособность усилителя на холостом ходу, а также регулировку предохранительного клапана можно проводить на автомобиле. Для этого в нагнетательную магистраль от автомата к .усилителю нужно подсоединить переходник с манометром.

Регулировку предохранительного клапана на груженом автомобиле нужно производить в такой последовательности: пустить двигатель и установить частоту вращения коленчатого вала 1250— 1300 об/мин; медленно поворачивать рулевое колесо, пока не сработает предохранительный клапан усилителя, и колеса перестанут поворачиваться; по манометру зафиксировать давление, при котором срабатывает предохранительный клапан (если клапан не срабатывает, то регулировочным винтом ослабить затяжку пружины предохранительного клапана и вновь проверить момент его включения).

Работу усилителя на холостом ходу проверяют при отсоединенной от него продольной рулевой тяге. Холостой ход штока из одного крайнего положения в другое должен производиться при давлении в нагнетательном трубопроводе не более 18 даН/см2. После прекращения вращения рулевого колеса движение штока усилителя должно сразу же прекратиться.

После сборки рулевого механизма винт должен проворачиваться в гайке-рейке усилием 0,02—0,08 даН-м плавно, без заеданий. Осевой люфт винта должен быть не более 0,03 мм. При правильно отрегулированном зацеплении сектора с гайкой-рейкой момент, необходимый для проворачивания винта, 0,2—0,28 даН-м. После сборки рулевого механизма необходимо при защемленной сошке проверить угловой люфт винта, который не должен быть более 6°.

После сборки и установки на автомобиль всех узлов рулевого управления следует проверить радиус поворота, который по колее наружного переднего колеса должен быть не более 8,5 м для автомобилей БелАЗ-540А и не более 10 м для автомобилей БелАЗ-548А.

Реклама:

Читать далее: Ремонт тормозной системы

Категория: — Ремонт большегрузных авто

Главная → Справочник → Статьи → Форум

stroy-technics.ru
