Принцип работы и устройство электрогенератора

Автор DUNDUK На чтение 5 мин. Опубликовано

Прежде чем приступать к принципу работы электрогенератора, необходимо хоть немного разобраться с его устройством.

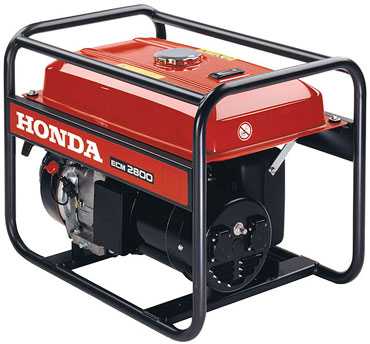

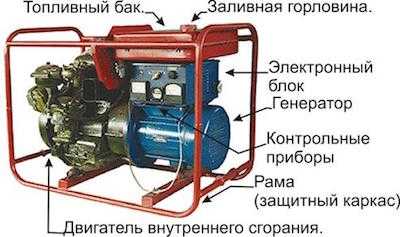

Бытовой электрический генератор состоит из двигателя (силового агрегата) и генератора — узел, преобразующий механическую энергию в электрическую. В бытовых миниэлектростанциях, чаще всего, применяются двигатели внутреннего сгорания — дизельные или бензиновые. Не стоит отдельно выделять газовые электрогенераторы, т.к. они — это доработанный бензиновый генератор.

Электрические генераторы бывают синхронными и асинхронными. Какие хуже, а какие лучше? Из всей литературы, которую мне удалось прочесть в Интернете по этому поводу, я пришел к следующему выводу:

  1. Асинхронные электрогенераторы. Они более дешёвые. Данные генераторы обеспечивают поддержание напряжения в сети с высокой точностью, поэтому позволяют подключать к ним аппаратуру, чувствительную к перепадам напряжения (например, медицинское оборудование, другие электронные устройства). Подобные генераторы позволяют подключать к ним электроинструменты и электродвигатели с реактивной мощностью до 30% от номинала Это пожалуй их главные и единственный большие плюсы. Минус — данный генератор во время пуска потребляет кратковременно 1.5-3 кратную мощность. Асинхронный электрогенератор с трудом переносит пиковые перегрузки.
  2. Синхронные генераторы выдают потребителю более качественное электричество, чем асинхронные. Также они способны переносить 3-х кратные пусковые перегрузки. В профессиональных и стационарных электростанциях устанавливаются только синхронные генераторы. Синхронные генераторы — менее точны, но, тем не менее, они пригодны для аварийного электропитания офисов, холодильных установок, оборудования загородных домов, дач, строительных объектов. Такие электрогенераторы без проблем справляются с энергоснабжением электроинструментов и электродвигателей с реактивной нагрузкой до 65% от своего номинала.

Что же из себя представляет электрогенератор

   Принцип работы любого электрического генератора основан на явлении электромагнитной индукции. Электромагнитная индукция преобразовывает механическую энергию двигателя (вращение) в энергию электрическую. Принцип магнитной индукции: если в однородном магнитном поле В равномерно вращается рамка, то в ней возникает, переменная Э.Д.С., частота которой равна частоте вращения рамки. Будем ли мы вращать рамку в магнитном поле, или магнитное поле вокруг рамки, либо магнитное поле внутри рамки, результат будет один — Э.Д.С., изменяющаяся по гармоническому закону.

Вот теперь и поговорим о асинхронном и синхронном генераторе более подробно.

Синхронный электрогенератор — это синхронная машина, работающая в режиме генератора в которой частота вращения магнитного поля статора равна частоте вращения ротора. Ротор с магнитными полюсами создает вращающееся магнитное поле, которое пересекая обмотку статора, наводит в ней ЭДС. В синхронном генераторе ротор выполнен виде постоянного магнита или электромагнита.

Число полюсов ротора может быть два, четыре и т.д., но кратно двум. В бытовых электростанциях используется, как правило, ротор с двумя полюсами, чем и обусловлена частота вращения двигателя электростанции 3000 об/мин. Ротор, при запуске электростанции, создает слабое магнитное поле, но с увеличением оборотов, увеличивается и ЭДС в обмотке возбуждения. Напряжение с этой обмотки через блок автоматической регулировки (AVR) поступает на ротор, контролируя выходное напряжение за счет изменения магнитного поля. Например, подключенная индуктивная нагрузка размагничивает генератор и снижает напряжение, а при подключении емкостной нагрузки происходит подмагничивание генератора и повышение напряжения. Это называется «реакцией якоря». Для обеспечения стабильности выходного напряжения необходимо изменять магнитное поле ротора путем регулирования тока в его обмотке, что и обеспечивается блоком AVR. Преимуществом таких генераторов является высокая стабильность выходного напряжения, а недостатком — возможность перегрузки по току, так как при завышенной нагрузке, регулятор может чрезмерно повысить ток в обмотке ротора. Еще к недостаткам синхронного генератора можно отнести наличие щеточного узла, который рано или поздно придется обслуживать. Благодаря такому способу регулировки, вне зависимости от изменения тока нагрузки и оборотов двигателя электростанции стабильность выходного напряжения генератора остается очень высокой, примерно ±1%.

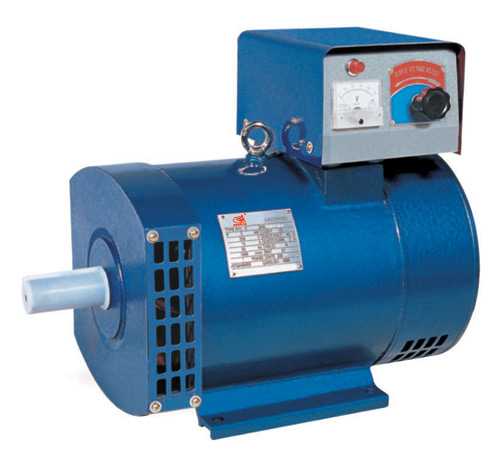

Асинхронный электрогенератор — асинхронная машина (двигатель) работающая в режиме торможения, ротор которой вращается с опережением, но в том же направлении что и магнитное поле статора. В зависимости от типа обмотки, ротор может быть короткозамкнутым либо фазным.

Вращающееся магнитное поле, созданное вспомогательной обмоткой статора, индуцирует на роторе магнитное поле, которое вращаясь вместе с ротором, наводит ЭДС в рабочей обмотке статора, так же как и в синхронном генераторе. Вращающееся магнитное поле остается всегда неизменным и не регулируется, вследствие чего напряжение и частота на выходе генератора зависит от частоты оборотов ротора, а следовательно от стабильности работы двигателя электростанции. Несмотря на простоту обслуживания, малую чувствительность к короткому замыканию и невысокую стоимость, асинхронные генераторы применяются достаточно редко, так как имеются ряд недостатков: асинхронный генератор всегда потребляет намагничивающий ток значительной силы, поэтому для его работы необходим источник реактивной мощности (конденсаторы), зависящий от активно-индуктивного характера нагрузки; ненадежность работы в экстремальных условиях; возбуждение асинхронного генератора зависит от случайных факторов и происходит, как правило, при скорости превышающей или равной синхронной; зависимость выходного напряжения и частоты тока от устойчивости работы двигателя и т.д.

elektrikdom.com

Как работает электрогенератор

Электрогенератор – один из составляющих элементов автономной электростанции, а также многих других. По сути, он и является самым важным элементом, без которого невозможна выработка электрической энергии. Электрогенератор преобразует вращательную механическую энергию в электрическую. Принцип его действия основан на так называемом явлении самоиндукции, когда в проводнике (катушке), двигающемся в силовых линиях магнитного поля возникает электродвижущая сила (ЭДС), которую можно (для лучшего понимания вопроса) назвать электрическим напряжением (хотя это и не одно и то же).

Составными частями электрического генератора являются магнитная система (в основном используются электромагниты) и система проводников (катушек). Первая создает магнитное поле, а вторая, вращаясь в нем, преобразует его в электрическое. Дополнительно в генераторе есть еще и система отвода напряжения (коллектор и щетки, соединение катушек определенным образом). Она собственно связывает генератор с потребителями электрического тока.

Получить электроэнергию можно и самому, проведя самый простейший опыт. Для этого нужно взять два разнополюсных магнита или повернуть два магнита разными полюсами друг к другу, и поместить между ними металлический проводник в виде рамки. К ее концам подключить небольшую (слабомощную) электрическую лампочку. Если рамку начать вращать в ту или другую сторону, лампочка начнет светится, то есть на концах рамки появилось электрическое напряжение, а через ее спираль потек электрический ток. Точно также происходит в электрогенераторе, стой лишь разницей, что в электрогенераторе более сложная система электромагнитов и намного сложнее катушка из проводников, обычно медных.

Электрогенераторы различаются как по типу привода, так и по виду выходного напряжения. По типу привода, который приводит его в движение:

  • Турбогенератор – приводится в движение при помощи паровой турбины или газотурбинного двигателя. В основном используются на больших (промышленных) электростанциях.
  • Гидрогенератор – приводится в движение при помощи гидравлической турбины. Применяется также на больших электростанциях, работающих посредством движения речной и морской воды.
  • Ветрогенератор – приводится в движение при помощи энергии ветра. Используется как в маленьких (частных) ветряных электростанциях, так и в больших промышленных.
  • Дизель-генератор и бензо-генератор приводятся в движение соответственно дизельным и бензиновым двигателем.

По виду выходного электрического тока:

  • Генераторы постоянного тока – на выходе получаем постоянный ток.
  • Генераторы переменного тока. Бывают однофазные и трехфазные, с однофазным и трехфазным выходным переменным током соответственно.

Различные типы генераторов имеют свои конструктивные особенности и практически несовместимые узлы. Объединяет их лишь общий принцип создания электромагнитного поля путем взаимного вращения одной системы катушек относительно другой либо относительно постоянных магнитов. Ввиду этих особенностей ремонт генераторов или их отдельных компонентов под силу только квалифицированным специалистам.

< Предыдущая   Следующая >

scsiexplorer.com.ua

Устройство и работа бензогенератора: схема и все подробности

Автономные генераторы зачастую бывают незаменимыми, и полный список их возможных применений будет очень длинным — от обеспечения электроэнергией пляжной вечеринки на выходных до постоянной работы у частного здания. Широкий спектр выполняемых работ породил большое количество типов автономных генераторов, отличающихся как конструктивно, так и по характеристикам. Общим же у них является принцип действия — двигатель внутреннего сгорания того или иного типа вращает вал электрогенератора, преобразуя механическую энергию в электрическую

.

Наиболее очевидное разделение групп генераторов — на профессиональные и бытовые.

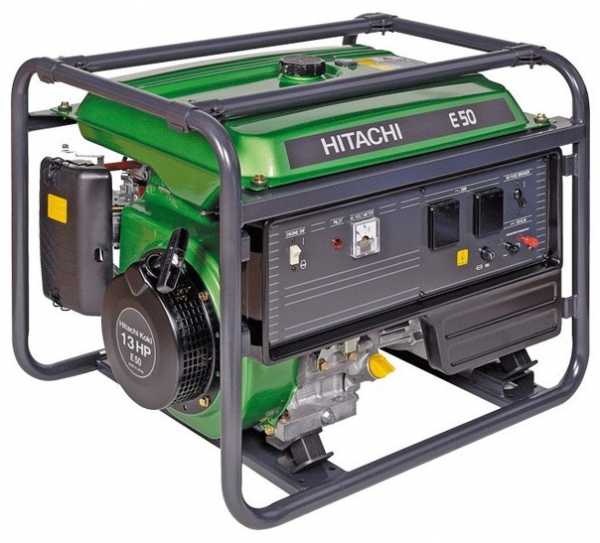

  • Бытовой генератор — это, как правило, переносной агрегат с бензиновым двигателем, не предназначенный для длительной работы, имеющий мощность в несколько кВА.
  • Профессиональные генераторы имеют повышенные мощность и время беспрерывной работы, а для большей топливной экономичности и увеличения ресурса на них, как правило, устанавливаются дизельные двигатели. При этом, если бытовые электрогенераторы вырабатывают однофазный ток напряжением 220 В, то профессиональные генераторы в подавляющем большинстве трехфазные, рассчитанные на 380 В выходного напряжения. Большие габариты и масса заставляют либо размещать мощные генераторы на колесном шасси, либо делать их стационарными.

Итак, в этой классификации мы уже обнаружили ряд конструктивных различий. Рассмотрим их по порядку.

Как известно, бензиновый двигатель может работать как по двухтактному циклу, так и по четырехтактному

. При этом низкая экономичность и ограниченный ресурс делает двухтактные двигатели не самым лучшим выбором для привода электрогенератора, хотя они и проще в конструкции, а значит — дешевле и легче.

Четырехтактный же двигатель, хотя он сложнее и дороже, расходует значительно меньше топлива и способен проработать гораздо больше. Поэтому генераторы мощностью до 10 кВА, как правило, оснащаются двигателями именно такого типа.

Бензиновые двигатели электрогенераторов — это в основном одноцилиндровые агрегаты с принудительным воздушным охлаждением, приготовление горючей смеси осуществляется при помощи карбюратора. Для запуска их применяется либо тросовый стартер, либо в конструкцию дополнительно включается электрозапуск (тогда, помимо аккумулятора, такие генераторы имеют и 12 В выход: от этой цепи заряжается аккумулятор и к ней же могут подключаться потребители, рассчитанные на низковольтное питание). Наиболее распространены моторы с чугунной гильзой и верхнеклапанным газораспределительным механизмом — как правило, это моторы Honda GX и их китайские копии.

Двигатели бытовых бензогенераторов не предназначены для длительной беспрерывной эксплуатации
. Превышение времени работы, указанного в инструкции по эксплуатации (как правило, не более 5-7 часов), сократит ресурс мотора.

Однако же, даже самые совершенные бензиновые двигатели имеют ограниченный ресурс: при должном уходе они проработают 3-4 тысячи моточасов. Много это или мало? При эпизодическом использовании на выезде, например, для подключения электроинструмента — это достаточно большой ресурс, а вот постоянно запитывать частный дом от бензогенератора значит ежегодно перебирать его двигатель.

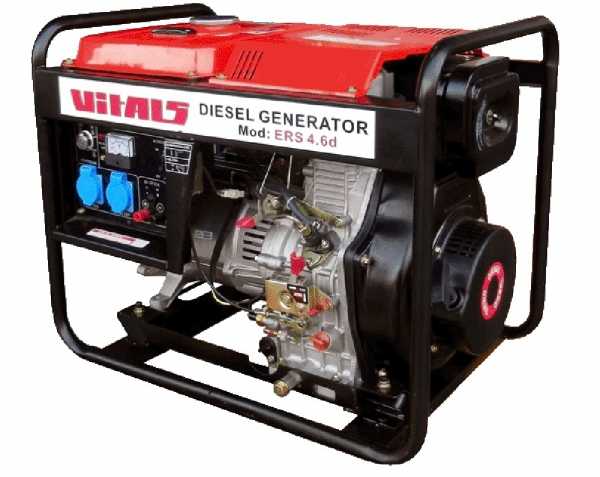

Значительно больший ресурс имеют дизельные силовые агрегаты, кроме того, они выгоднее при длительной эксплуатации за счет большей экономичности. По этой причине все мощные генераторные установки, как переносные, так и стационарные, используют дизельные моторы.

Для таких агрегатов ряд недостатков дизельных моторов по сравнению с бензиновыми (дороговизна, больший вес и шумность) не являются принципиальными, определенное неудобство есть лишь при запуске дизельных моторов в холодное время.

При эксплуатации дизельного генератора нужно учитывать, что длительная работа на холостом ходу без нагрузки для них вредна: нарушается полнота сгорания топлива, что приводит к повышенному образованию сажи, забивающей выпуск, и разжижению моторного масла просачивающимся через поршневые кольца дизельным топливом. Поэтому в список регламентных работ для дизельных электростанций обязательно включается периодический вывод их на полную мощность.

Кроме того, существуют и генераторы, работающие на природном газу. Конструктивно они ничем не отличаются от бензиновых, кроме системы питания: вместо карбюратора они оснащены редуктором для регулирования давления газа и калиброванной форсункой, подающей газ во впускной коллектор. При этом такие генераторы в качестве источника топлива могут использовать не только баллон со сжиженным газом, но и газовую сеть — в этом случае расходы на топливо становятся минимальными. Недостатком подобных генераторов является низкая мобильность (газовый баллон габаритнее и тяжелее бензобака, который, к тому же, можно дозаправлять прямо на месте), а также повышенная пожароопасность, особенно при неграмотной эксплуатации. Однако в качестве источника резервного питания в доме, подключенном к газовой магистрали, это неплохой вариант: нет необходимости заботиться о поддержании уровня и качества топлива в бензобаке, а ресурс двигателя при работе на газу выше, чем при работе на бензине.

Это основной узел бензогенератора, определяющий его характеристики и область применения. Принцип его действия заключается в возбуждении тока в неподвижной обмотке статора переменным магнитным полем, создаваемым вращающейся обмоткой (ротором) в генераторах синхронного типа или постоянным магнитом в асинхронных генераторах. При этом количество обмоток статора определяет количество фаз на выходе:

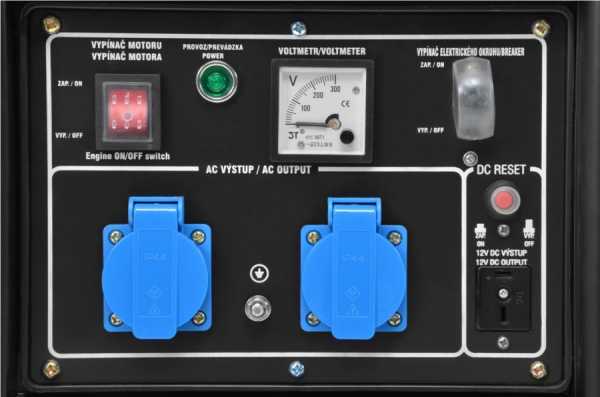

  • Однофазные генераторы имеют одну силовую обмотку, такая схема распространена в бытовых генераторах небольшой и средней мощности;
  • Трехфазные генераторы имеют три силовые обмотки и могут запитывать как нагрузку, рассчитанную на трехфазное питание напряжением 380 вольт, так и однофазные потребители (в этом случае с такой схемой их необходимо распределить по трем группам равной мощности).

Мощность же генератора тесно связана и с количеством фаз, и с его общей конструкцией:

  • Маломощные генераторы (до 2 кВА) — это легкие бензиновые агрегаты, не предназначенные для профессионального применения. Типичное их применение — обеспечение энергией уличных торговых точек;
  • Генераторы средней мощности (до 6,5 кВА) — это техника, относящаяся к полупрофессиональному и профессиональному классам, но при этом достаточно компактная. Используются также бензиновые моторы. Подобный генератор сможет питать гаражную мастерскую или небольшой дом;
  • Среди агрегатов высокой мощности (до 15 кВА) можно встретить как бензиновые, так и дизельные, часто имеющие более одного цилиндра. Высокая мощность делает нецелесообразным использование однофазной схемы, поэтому такие генераторы часто имеют трехфазный выход 380 В, а более мощные генераторные установки выпускаются исключительно трехфазными.

Кроме высоковольтной обмотки, многие генераторы оснащаются дополнительной, которая через выпрямитель питает потребители, рассчитанные на 12 В постоянного тока: безопасные переноски, автомобильные компрессоры и так далее.

Тип возбуждения генератора зависит от его мощности и области применения. Асинхронные генераторы значительно проще и дешевле синхронных за счет отсутствия обмотки возбуждения и щеточного узла, а их ресурс выше. С другой стороны, синхронные генераторы изменением тока обмотки позволяют легко и точно регулировать выходное напряжение, а также значительно лучше работают при резких изменениях нагрузки, особенно имеющей высокую индуктивность — например, при подключении мощного электродвигателя величина и длительность просадки напряжения будут выше у асинхронного генератора. По этой причине бензогенераторы, выполненные по асинхронной схеме, часто снабжаются специальной системой пускового усиления, кратковременно повышающей отдаваемую генератором мощность.

Принцип работы асинхронного генератора показан на видео

Есть и еще один важный параметр переменного тока, о котором нельзя забывать — это его частота. И если для ряда потребителей наподобие ламп накаливания она не имеет большого значения, то для блоков питания электронных устройств отклонение частоты питающего напряжения от номинальной чревато не только нарушением их работы, но и повреждением.

Частота тока, выдаваемого генератором, определяется двумя параметрами: частотой вращения ротора и количеством полюсов на нем. Таким образом, двухполюсный ротор для создания тока с частотой 50 Гц должен вращаться с частотой 3000 об/мин, а четырехполюсный — 1500 об/мин. Поддержание заданных оборотов обеспечивается механическим регулятором, управляющим дроссельной заслонкой карбюратора на бензогенераторах или топливным насосом высокого давления — на дизельных. Такой механизм прост и достаточно эффективен при постоянной нагрузке, в то время как при резком изменении потребляемого тока частота меняется на короткий промежуток времени. Кроме того, необходимость поддержания постоянной частоты вынуждает двигатель генератора постоянно работать на одних и тех же оборотах максимальной мощности, хотя при низком энергопотреблении двигатель мог бы обеспечить электропитание и на меньших оборотах — отсюда снижение ресурса мотора и повышенный расход топлива.

Этих недостатков удалось избежать с появлением в широком доступе мощной коммутирующей электроники, позволившей создать инверторные генераторы. Принцип действия силового инвертора прост: переменный ток, выработанный генератором, выпрямляется, после чего преобразуется электронным блоком вновь в переменный, но уже строго заданной частоты. Это делает частоту выходного напряжения абсолютно не зависящей от частоты вращения ротора генератора, а следовательно — позволяет двигателю изменять обороты в зависимости от нагрузки, сберегая ресурс и топливо.

Дешевые инверторы, как правило, могут выдавать напряжение, по форме далекое от идеальной синусоиды. Подключение мощной индуктивной нагрузки к такому инвертору приведет к перегреву и возможному повреждению силового каскада инвертора!

Есть у инверторных генераторов и определенные минусы: за счет наличия электронного блока они дороже, чем обычные бензогенераторы, а также теоретически менее надежны. Кроме того, возможности силовой электроники не безграничны, и максимальная мощность инверторных генераторов сейчас не превышает 7 кВА.

На видео показано устройство бензогенератора на примере модели марки Зубр

Выбор генератора

При выборе генератора нужно начать с определения необходимой мощности. Этот вопрос не так прост, как кажется, поскольку потребители в цепях переменного тока имеют как активное (омическое) сопротивление, так и реактивное (емкостное и индуктивное), а также зачастую до выхода на рабочий режим имеют энергопотребление значительно больше номинального.

Простейший пример: нам нужен переносной генератор, от которого мы запитаем перфоратор мощностью 800 Вт. Его электродвигатель имеет значительную индуктивную составляющую сопротивления, которая при расчете энергопотребления описывается так называемым коэффициентом мощности, обозначаемым как cosφ. Если для нагрузки, не обладающей реактивным сопротивлением, он равен единице, то с ростом емкости либо индуктивности нагрузки растет. Кроме того, нельзя забывать и то, что сам генератор имеет значительную индуктивность.

Именно из-за индуктивного сопротивления обмоток генератора его мощность обозначается не в ваттах, а в вольт-амперах при заданном коэффициенте мощности: например, бензогенератор мощностью 5 кВА при собственном cosφ=0,8 реально имеет максимальную мощность 4 кВт.

Таким образом, при необходимости запитать 800-ваттный электродвигатель с собственным cosφ=0,5 нам потребуется генератор, способный длительно отдавать мощность 1600 Вт, то есть его пиковая мощность, обозначаемая в характеристиках, должна быть в полтора-два раза больше. С учетом же потерь в самом генераторе для нашего перфоратора придется приобрести бензогенератор на 4 кВА.

В то же время, если нам нужно будет запитать от этого же генератора освещение и электрообогреватель (потребители, не имеющие реактивного сопротивления), их суммарная мощность сможет быть в два раза больше при той же нагрузке на сам генератор.

Далее определимся со временем работы генератора. Как уже говорилось, для длительной работы предпочтительнее дизельный силовой агрегат — поэтому рассматривая агрегат для постоянного обеспечения энергией здания (частного дома или небольшого цеха), стоит рассмотреть этот вариант, особенно с учетом вышеописанного расчета требуемой мощности генератора — бензиновый агрегат окажется слишком прожорливым. Поскольку постоянный контроль над длительно работающим генератором осуществлять будет невозможно, он обязательно должен оснащаться защитным устройством, глушащим двигатель при падении уровня моторного масла либо его давления.

В ряде случаев (необходимость частой транспортировки, особенно ручной) меньшая масса бензогенератора может оказаться более важным фактором, чем экономичность дизельного. Также бензиновый агрегат является более предпочтительным вариантом для кратковременной эксплуатации — в этом случае экономичность и ресурс играют значительно меньшую роль, чем цена самой установки.

Для аварийного снабжения дома электроэнергией стоит рассмотреть вариант подключения к газовой сети генератора, рассчитанного на использование природного газа.

Переносной генератор необходимо разместить на ровной сухой поверхности, а в случае работы на открытом пространстве — защитить его от попадания осадков. Поскольку одноцилиндровые двигатели, применяемые в бензогенервторах, отличаются высоким уровнем вибраций, нельзя располагать на генераторе посторонние предметы, а особенно — емкости с топливом, во избежание их падения.

Перед запуском необходимо удостовериться в достаточном уровне моторного масла и при необходимости долить его, после чего двигатель генератора можно запускать.

Подключать нагрузку к генератору можно только после того, как двигатель будет запущен. Не запускайте генератор, если к нему подключены электроприборы.

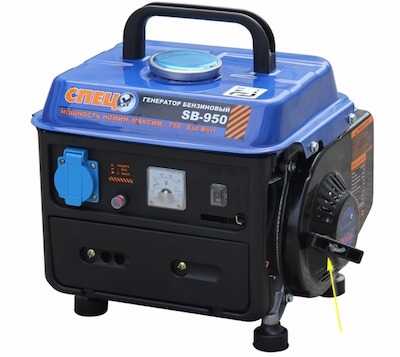

Для запуска бензинового мотора служит специальная воздушная заслонка, в закрытом положении обогащающая топливную смесь. При первом запуске двигателя, особенно в холодную погоду, ее необходимо закрыть тем больше, чем ниже температура воздуха, а по мере прогрева двигателя плавно открыть. Прогретый двигатель должен запускаться без прикрытия заслонки, в противном случае стоит обратить внимание на регулировки карбюратора. Запуск в зависимости от конструкции двигателя осуществляется либо тросовым стартером (плавно вытяните его до ощущения сопротивления, после чего резко увеличьте усилие), либо электрическим (для запуска нажмите и удерживайте пусковую кнопку).

Запуск дизельного мотора отличается только тем, что нет необходимости использовать воздушную заслонку, но вместо этого нужно приоткрывать декомпрессор — устройство, снижающее давление в камере сгорания для облегчения проворота коленчатого вала при запуске. Кроме того, запуск дизельного мотора может сильно затруднить завоздушенная топливная система (первый запуск нового генератора или если до этого бак был выработан насухо). В таком случае придется прокачать топливную систему (порядок прокачки отличается для разных двигателей и описывается в руководстве по эксплуатации).

Дав поработать генератору некоторое время (в теплое время года бензиновый двигатель прогреется достаточно быстро, не более минуты), можно подключать нагрузку, убедившись, что индикаторы работоспособности или указатель напряжения генераторной установки указывают на ее полную работоспособность.

Техническое обслуживание

Своевременное обслуживание генераторной установки заметно сказывается на ее ресурсе. Наиболее частого внимания требует двигатель, как ее наиболее сложный узел. Согласно заданной производителем периодичности, указываемой в часах работы, необходимо заменять моторное масло и обслуживать воздушный фильтр. На мощных генераторах, оснащенных более сложными двигателями, также меняются масляный и топливный фильтры. Бензиновые и дизельные двигатели (газовые — гораздо реже) требуют замены свечей зажигания.

Если генератор используется эпизодически, не стоит хранить его заправленным — окисляющееся и разлагающееся со временем может привести к засорению отложениями карбюратора на беногенераторах и выпадению парафина на дизельных моторах, способному полностью перекрыть поступление топлива. Также старое топливо затруднит запуск.

Непосредственно генератор — узел практически вечный, лишь время от времени необходимо очищать щеточный узел синхронного генератора от пыли и менять сами щетки, а иногда — несущие подшипники ротора.

generatorexperts.ru

Устройство Генератора Переменного Тока и Принцип Действия

Мощный тяговый генератор переменного тока – строение

Здравствуйте, ценители мира электрики и электроники. Если вы частенько заглядываете на наш сайт, то наверняка помните, что совсем недавно у нас вышел достаточно объемный материал про то, как устроен и работает генератор постоянного тока. Мы подробно описали его строение от самых простых лабораторных прототипов, до современных рабочих агрегатов. Обязательно почитайте, если еще этого не сделали.

Сегодня мы разовьем эту тему, и разберемся, в чем заключается принцип действия генератора переменного тока. Поговорим о сферах его применения, разновидностях и много еще о чем.

Теоретическая часть

Основной принцип работы альтернатора

Начнем с самого основного – переменный ток отличается от постоянного тем, что он с некоторой периодичностью меняет свое направление движения. Также он меняет и величину, о чем мы подробнее поговорим далее.

Спустя определенный промежуток времени, который мы назовем «Т» значения параметров тока повторяются, что на графике можно изобразить в виде синусоиды – волнистой линии, проходящей с одинаковой амплитудой через центральную линию.

Базовые принципы

Итак, назначение и устройство генераторов переменного тока, называемого раньше альтернатором, заключается в преобразовании кинетической энергии, то есть механической, в электрическую. Подавляющее большинство современных генераторов используют вращающееся магнитное поле.

  • Работают такие устройства за счет электромагнитной индукции, когда при вращении в магнитном поле катушки из токопроводящего материала (обычно медная проволока), в ней возникает электродвижущая сила (ЭДС).
  • Ток начинает образовываться в тот момент, когда проводники начинают пересекать магнитные линии силового поля.

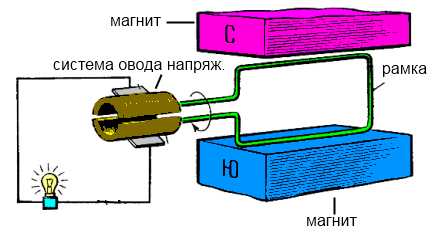

Строение простейшего электромагнитного генератора

  • Причем пиковое значение ЭДС в проводнике достигается при прохождении им главных полюсов магнитного поля. В те моменты, когда они скользят вдоль силовых линий, индукция не возникает и ЭДС падает до нуля. Взгляните на любую схему из представленных – первое состояние будет наблюдаться, когда рамка примет вертикальное положение, а второе – когда горизонтальное.

Генератор переменного тока — как устроен

  • Для лучшего понимания протекающих процессов нужно вспомнить правило правой руки, изучавшееся всеми в школе, но мало кем помнящееся. Суть его заключается в том, что если расположить правую руку так, чтобы силовые линии магнитного поля входили в нее со стороны ладони, большой палец, отведенный в сторону, укажет направление движения проводника, а остальные пальцы будут указывать на направление возникающей в нем ЭДС.
  • Взгляните на схему выше, положение «а». В этот момент ЭДС в рамке равно нулю. Стрелочками показано направление ее движения – часть рамки А двигается в сторону северного полюса магнита, а Б – южного, достигнув которых ЭДС будет максимальным. Применяя описанное выше правило правой руки, мы видим, что ток начинает течь в части «Б» в нашу сторону, а в части «А» – от нас.
  • Рамка вращается дальше и ток в цепи начинает падать, пока рамка снова не займет горизонтальное положение (в).
  • Дальнейшее вращение приводит к тому, что ток начинает течь в обратном направлении, так как части рамки поменялись местами, если сравнивать с начальным положением.

Спустя половину оборота, все снова вернется в изначальное состояние, и цикл повторится снова. В итоге мы получили, что за время совершения полного оборота рамки, ток дважды возрастал до максимума и падал до нуля, и единожды менял свое направление относительно нчального движения.

Переменный ток

В его честь была названа частота тока

Принято считать, что длительность периода обращения равняется 1 секунде, а число периодов «Т» является частотой электрического тока. В стандартных электрических сетях России и Европы за одну секунду ток меняет свое направление 50 раз – 50 периодов в секунду.

Обозначают в электронике один такой период особой единицей, названной в честь немецкого физика Г. Герца. То есть в приведенном примере российских сетей частота тока составляет 50 герц.

Вообще, переменный ток нашел очень широкое применение в электронике благодаря тому, что: величину его напряжения очень просто изменять при помощи трансформаторов, не имеющих движущихся частей; его всегда можно преобразовать в постоянный ток; устройство таких генераторов намного надежнее и проще, чем для выработки постоянного тока.

Мощнейшие генераторы, установленные на Пушкинской ГЭС

Строение генератора переменного тока

Как устроен генератор переменного тока, в принципе, понятно, но вот, сравнивая его с собратом для выработки постоянного, не сразу можно уловить разницу.

Основные рабочие части и их подключение

Если вы прочли предыдущий материал, то наверняка помните, что рамка в простейшей схеме была соединена с коллектором, разделенным на изолированные контактные пластины,  а тот, в свою очередь, был связан со щетками, скользящими по нему, через которые и была подключена внешняя цепь.

За счет того, что пластины коллектора постоянно меняются щетками, не происходит смены направления тока – он просто пульсирует, двигаясь в одном направлении, то есть коллектор является выпрямителем.

Устройство и принцип действия генератора переменного тока

  • Для переменного тока такого приспособления не нужно, поэтому его заменяют контактные кольца, к которым привязаны концы рамки. Вся конструкция вместе вращается вокруг центральной оси. К кольцам примыкают щетки, которые также по ним скользят, обеспечивая постоянный контакт.
  • Как и в случае с постоянным током, ЭДС, возникающие в разных частях рамки, будут суммироваться, образуя результирующее значение этого параметра. При этом во внешней цепи, подключенной через щетки (если подсоединить к ней резистор нагрузки RH), будет протекать электрический ток.
  • В рассмотренном выше примере «Т» равняется полному обороту рамки. Отсюда можно сделать логичный вывод, что частота тока, вырабатываемая генератором, напрямую зависит от скорости вращения якоря (рамки), или другими словами ротора, в секунду. Однако это касается только такого простейшего генератора.

Трехфазные генераторы переменного тока и устройство их

Если увеличить число пар полюсов, то в генераторе пропорционально возрастет и число полных изменений тока за один оборот якоря, и частота его будет измерять иначе, по формуле: f = np, где f – это частота, n – число оборотов в секунду, p – количество пар магнитных полюсов устройства.

  • Как мы уже писали выше, течение переменного тока графически изображается синусоидой, поэтому такой ток еще называется и синусоидальным. Сразу можно выделить основные условия, задающие постоянство характеристик такого тока – это равномерность магнитного поля (постоянная его величина) и неизменная скорость вращения якоря, в котором он индуктируется.
  • Для того чтобы сделать устройство достаточно мощным, в нем применяются электрические магниты. Обмотка ротора, в которой индуцируется ЭДС, в действующих агрегатах тоже не является рамкой, как мы показывали в схемах выше. Применяется очень большое количество проводников, которые соединены друг с другом по определенной схеме

Интересно знать! Образование ЭДС происходит не только тогда, когда проводник смещается относительно магнитного поля, но и наоборот, когда двигается само поле относительно проводника, чем активно и пользуются конструкторы электродвигателей и генераторов.

  • Данное свойство позволяет размещать обмотку, в которой индуктируется ЭДС, не только на вращающейся центральной части устройства, но и на неподвижной части. При этом в движение приводится магнит, то есть полюсы.

Синхронный генератор электрического тока и принцип действия этого устройства

  • При таком строении внешняя обмотка генератора, то есть силовая цепь, не нуждается ни в каких подвижных частях (кольцах и щетках) – соединение выполняется жесткое, чаще болтовое.
  • Да, но можно резонно возразить, мол, эти же элементы потребуется установить на обмотке возбуждения. Так и есть, однако сила тока, протекающая здесь, будет намного меньше итоговой мощности генератора, что значительно упрощает организацию подвода тока. Элементы будут малы по размерам и массе и очень надежны, что делает именно такую конструкцию самой востребованной, особенно для мощных агрегатов, например, тяговых, устанавливаемых на тепловозах.
  • Если же речь идет о маломощных генераторах, где токосъем не представляет каких-то сложностей, поэтому часто применяется «классическая» схема, с вращающейся якорной обмоткой и неподвижным магнитом (индуктором).

Совет! Кстати, неподвижная часть генератора переменного тока называется статором, так как она статична, а вращающаяся – ротором.

Вращать легче центральную часть

Виды генераторов переменного тока

Классифицировать и отличить генераторы можно по нескольким признакам. Давайте назовем их.

Трехфазные генераторы

Отличаться они могут по количеству фаз и быть одно-, двух- и трехфазными. На практике наибольшее распространение получил последний вариант.

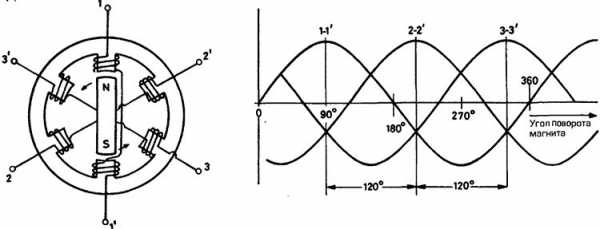

Схема трехфазного генератора

  • Как видно из картинки выше, силовая часть агрегата имеет три независимые обмотки, расположенные на статоре по окружности, со смещением друг относительно друга на 120 градусов.
  • Ротор в данном случае представляет собой электромагнит, который, вращаясь, индуктирует в обмотках переменные ЭДС, которые сдвинуты друг относительно друга во времени на одну третью периода «Т», то есть такта. По сути, каждая обмотка представляет собой отдельный однофазный генератор, который питает переменным током свою внешнюю цепь R. То есть мы имеет три значения тока I(1,2,3) и такое же количество цепей. Каждая такая обмотка вместе с внешней цепью получила название фазы.

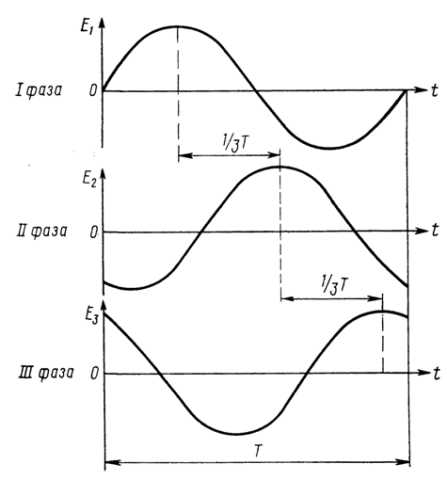

Смещение синусоид на 1/3 такта

  • Чтобы сократить число проводов, ведущих к генератору, три обратных провода, ведущих к нему от потребителей энергии, заменяют одним общим, по которому будут проходить токи от каждой фазы. Такой общий провод называют нулевым
  • Соединение всех обмоток такого генератора, когда их концы соединяются друг с другом, называется звездой. Отдельные три провода, соединяющие начала обмоток с потребителями электроэнергии называются линейными – по ним и идет передача.
  • Если нагрузка всех фаз будет одинаковой, то необходимость в нулевом проводе полностью отпадет, так как общий ток в нем будет равен нулю. Как так получается, спросите вы? Все предельно просто – для понятия принципа достаточно сложить алгебраические значения каждого синусоидального тока, сдвинутых по фазе на 120 градусов. Схема выше поможет понять этот принцип, если представить, что кривые на нем – это изменение тока в трех фазах генератора.
  • Если же нагрузка в фазах будет неодинаковой, то нулевой провод начнет пропускать ток. Именно поэтому распространена 4-х проводная схема подключения звездой, так как она позволяет сохранять электрические приборы, включенные в этот момент в сеть.

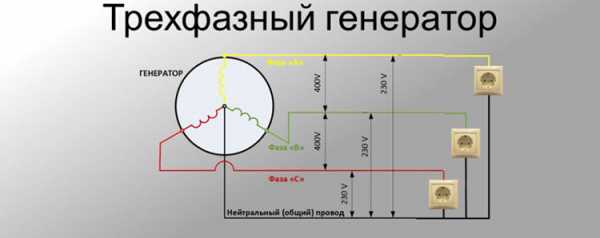

Варианты соединения обмоток у трехфазного генератора

  • Напряжение между линейными проводами называется линейным, тогда как напряжение на каждой фазе – фазным. Токи, протекающие в фазах, являются и линейными.
  • Схема подключения звездой не является единственной. Существует и другой вариант последовательного подключения трех обмоток, когда конец одной соединен с началом второй, и так далее, пока не образуется замкнутое кольцо (см. схему выше «б»). Исходящие от генератора провода подключаются в местах соединения обмоток.
  • В таком случае фазовые и линейные напряжения будут одинаковыми, а ток линейного провода будет больше фазного, при их одинаковой нагрузке.
  • Такое соединение также не нуждается в нулевом проводе, в чем и заключается основное преимущество трехфазного генератора. Наличие меньшего количества проводов делают его проще, и цена его ниже, из-за меньшего количества используемых цветных металлов.

Принципиальная схема генератора тока

Еще одной особенностью трехфазной схемы подключения является появление вращающегося магнитного поля, что позволяет создавать простые и надежные асинхронные электродвигатели.

Но и это не все. При выпрямлении однофазного тока на выходе выпрямителя получается напряжение с пульсациями от нуля до максимального значения. Причина, думаем, ясна, если вы поняли основной принцип работы такого устройства. Когда же присутствует сдвиг по времени фаз, пульсации сильно уменьшаются, не превышая 8%.

Различие по виду

Отличаются генераторы и по виду, которых существует 2:

Синхронный генератор

  • Синхронный генератор переменного тока – главная особенность такого агрегата заключается в жесткой связи частоты переменной ЭДС, которая наведена в обмотке и синхронной частотой вращения, то есть вращения ротора.

Принцип действия и устройство синхронного генератора.

  1. Взгляните на схему выше. На ней мы видим статор с трехфазной обмоткой, соединенной по треугольной схеме, которая мало чем отличается от той, что стоит на асинхронном двигателе.
  2. На роторе генератора располагается электромагнит с обмоткой возбуждения, питающаяся от постоянного тока, который может быть подан на него любым известным способом – об этом подробнее будет расписано далее.
  3. Вместо электромагнита может быть применен постоянный, тогда необходимость в скользящих частях схемы, в виде щеток и контактных колец, отпадает вовсе, на такой генератор не будет достаточно мощным и не сможет нормально стабилизировать выходные напряжения.
  4. К валу ротора подключается привод – любой двигатель, создающий механическую энергию, и он приводится в движение с определенной синхронной скоростью.
  5. Так как магнитное поле главных полюсов вращается вместе с ротором, начинается индукция переменных ЭДС в обмотке статора, которые можно обозначить как Е1, Е2 и Е3. Эти переменные будут одинаковыми по значению, но как уже не раз говорилось, смещенными на 120 градусов по фазе. Вместе эти значения образуют трехфазную систему ЭДС, которая симметрична.
  6. К точкам С1,С2 и С3 подключается нагрузка, и на фазах обмотки в статоре появляются токи I1,I2,и I В это время каждая фаза статора сама становится мощным электромагнитом и создает вращающееся магнитное поле.
  7. Частота вращения магнитного поля статора будет соответствовать частоте вращения ротора.

Асинхронный электрический двигатель

  • Асинхронные генераторы – их отличает от описанного выше примера то, что частоты ЭДС и вращения ротора жестко не привязаны друг к другу. Разница между этими параметрами называется скольжением.
  1. Электромагнитное поле такого генератора в обычном рабочем режиме оказывает под нагрузкой тормозной момент на вращение ротора, поэтому частота изменения магнитного поля будет меньшим.
  2. Эти агрегаты не требуют для создания сложных узлов и применения дорогих материалов, поэтому нашли широкое применение, как электрические двигатели для транспорта, из-за легкого обслуживая и простоты самого устройства. Данные генераторы устойчивы к перегрузкам и коротким замыканиям, однако на устройствах сильно зависящих от частоты тока они неприменимы.

Способы возбуждения обмотки

Последнее различие моделей, которое хотелось бы затронуть, связано со способом запитки возбуждающей обмотки.

Тут можно выделить 4 типа:

  1. Питание на обмотку подается через сторонний источник.
  2. Генераторы с самовозбуждением – питание берется от самого генератора, при этом напряжение выпрямляется. Однако находясь в неактивном состоянии, такой генератор не сможет выработать достаточного напряжения, чтобы стартовать, для чего в схеме применяется аккумулятор, который будет задействован во время старта.
  3. Вариант с обмоткой возбуждения, питающейся от другого генератора меньшей мощности, установленного с ним на одном валу. Второй генератор уже должен стартовать от стороннего источника, например, того же аккумулятора.
  4. Последняя разновидность вообще не нуждается в подаче питания на обмотку возбуждения, так как ее у него нет, ведь применяется в устройстве постоянный магнит.

Применение генераторов переменного тока на практике

Промышленное производство мощных генераторов

Применяются такие генераторы практически во всех сферах человеческой деятельности, где требуется электрическая энергия. Причем принцип ее добычи отличается только способом приведения в движение вала устройства. Так работают и гидро-, и тепло- и даже атомные станции.

Данные станции запитывают по проводам общественные сети, к которым подключается конечный потребитель, то есть все мы. Однако существует множество объектов, к которым невозможно доставить электрическую энергию таким способом, например, транспорт, стройплощадки вдали от линий электропередач, очень далекие поселки, вахты, буровые установки и прочее.

Это означает только одно – требуется свой генератор и двигатель, приводящий его в движение. Давайте рассмотрим несколько небольших и часто встречающихся в нашей жизни устройств.

Автомобильные генераторы

На фото — электрический генератор для автомобиля

Кто-то возможно тут же скажет: «Как? Это же генератор постоянного тока!». Да, действительно, так оно и есть, однако таковым его делает лишь наличие выпрямителя, который этот самый ток делает постоянным. Основной принцип работы ничем не отличается – все тот же ротор, все тот же электромагнит и прочее.

Принципиальная схема автомобильного генератора

Это устройство функционирует таким образом, что вне зависимости от скорости вращения вала, оно вырабатывает напряжение в 12В, что обеспечивается регулятором, через который идет питание обмотки возбуждения. Обмотка возбуждения стартует, запитываясь от автомобильного аккумулятора, ротор агрегата приводится в движение двигателем автомобиля через шкив, после чего начинает индуцироваться ЭДС.

Для выпрямления трехфазного тока используется несколько диодов.

Генератор на жидком топливе

Бензиновый генератор

Устройство бензинового генератора переменного тока, ровно, как и дизельного, мало чем отличается от того, что установлен в вашем автомобиле, за исключением нюанса, что ток он будет выдавать, как положено, переменный.

Из особенностей можно выделить то, что ротор агрегата всегда должен вращаться с одной скоростью, так как при перепадах выработка электроэнергии становится хуже. В этом кроется существенный недостаток подобных устройств – подобный эффект происходит при износе деталей.

Интересно знать! Если к генератору подключить нагрузку, которая будет ниже рабочей, то он не будет использовать свою мощность на полную, съедая часть жидкого топлива впустую.

Панель управления генератора

На рынке представлен большой выбор подобных агрегатов, рассчитанных на разную мощность. Они пользуются большой популярность за счет своей мобильности. При этом инструкция по пользованию предельно проста – заливаем своими руками топливо, запускаем двигатель поворотом ключа и подключаемся…

На этом, пожалуй, закончим. Мы разобрали назначение и общее устройство этих приборов  максимально просто. Надеемся, генератор переменного тока и принцип его действия стали к вам чуточку ближе, и с нашей подачи вы захотите погрузиться в увлекательный мир электротехники.

elektrik-a.su

Электрогенераторы: устройство, технологии, особенности применения

Электрогенераторы помогают использовать электроинструмент далеко от стационарных источников электроэнергии.

«А зачем он, собственно, нужен?» – вполне резонно спросят многие читатели. Оказывается, что большинству подобный агрегат просто необходим, причем причины у каждого покупателя свои.

Избалованные комфортом городские жители, однажды увидев у приятеля на пикнике генератор, уже не представляют себе отдыха за городом без этого «чуда».

Для других станция – это порой единственный источник электроснабжения из-за проблем с централизованной сетью или вовсе из-за ее отсутствия.

Ремонтные бригады, аварийные службы, владельцы коттеджей, магазинов и АЗС – это далеко не полный перечень клиентов фирм по продаже генераторов.

Вот и получается, что очень разные люди для совершенно разных целей рано или поздно решаются приобрести свою собственную автономную «электророзетку». Именно так нужно воспринимать современную, компактную, экономичную и тихую бензиновую (дизельную) электростанцию.


Это надо знать

При выборе генератора, как правило, руководствуются личными предпочтениями. Кому-то подавай мобильность и малый вес, другому необходимы возможность автоматизации и длительной безостановочной работы, а иной хочет то и другое сразу, да чтобы дешево. Но в любом случае приходится решать задачу выбора агрегата соответствующей мощности. Для начала попробуем выяснить, что же это такое – «мощность электрического тока»?


Как рассчитать необходимую мощность генератора?

Возьмем, к примеру, 2-киловаттный обогреватель, 1-киловаттный пылесос и 300-ваттную морозильную камеру. Что объединяет столь разные нагрузки? Оказывается, чтобы «запитать» каждую из них, необходим электрогенератор мощностью как минимум 3 кВ•А.

Возникает два резонных вопроса. Первый: почему одна и та же величина (мощность) указывается в разных единицах измерения: кВт и кВ•А? И второй: почему потребителей электрической энергии (у нас это обогреватель, пылесос и морозильник) нельзя «стричь под одну гребенку»?


Что такое коэффициент мощности?

Из школьного курса физики известно, что мощность равна произведению напряжения и тока. Поэтому логично, что измеряется она в вольт-амперах, или ВА. Это полная или, как ее еще называют, кажущаяся мощность. Последняя делится на две составляющие.

За счет небольших размеров некоторые модели генераторов удобно не только перевозить, но и переносить.

Активная (полезная) расходуется непосредственно на совершение работы, типичной для данного электроприбора. Эту «видимую» часть измеряют в ваттах, или Вт. Реактивная, измеряемая в вольт-амперах реактивных (вар), тратится на создание магнитных полей в катушках и электрических полей в конденсаторах.

После взаимодействия с нагрузками реактивного характера синусоиды тока и напряжения сдвигаются друг относительно друга на некоторый угол Phi. Чем он ближе к 0 (cos Phi – > 1), тем больше полезная мощность, так как в конкретный момент времени перемножаются максимальные значения вольтажа и ампер. Приборы с cos Phi менее 0,7 подключать к сети запрещено правилами.

Теперь ответим на второй вопрос. Начнем с пылесоса: почему применительно к нему нельзя полностью реализовать мощность генератора?

Электрическое сопротивление пылесоса имеет реактивную составляющую, причем индуктивного характера. Главный «виновник» этого – электромотор с его обмотками, которые добавляют к разности фаз генератора (альтернатора) электростанции собственную разность фаз того же знака (направления). В результате приходится применять еще один – поправочный – коэффициент мощности, характеризующий теперь уже потребителя энергии.


Электрогенератор

Электрогенератор, или альтернатор, как его часто называют специалисты, преобразует механическую энергию вращения вала двигателя в электромагнитную энергию переменного тока. В зависимости от его типа и конструкции электростанция подходит для решения тех или иных задач.


Синхронный или асинхронный?

Для возбуждения ЭДС (электродвижущей силы) в обмотках статора (неподвижная часть генератора) нужно создать переменное магнитное поле. Это достигается вращением намагниченного ротора (другое его название – якорь). Для намагничивания используют разные приемы.

Так, у синхронного генератора на якоре имеются обмотки, на которые подается электрический ток. Изменяя его величину, можно влиять на магнитное поле, а, следовательно, и на напряжение на выходе статорных обмоток. Роль регулятора прекрасно играет простейшая электрическая схема с обратной связью по току и напряжению. Благодаря этому способность синхронного альтернатора «проглатывать» кратковременные перегрузки очень высока и ограничена лишь омическим (активным) сопротивлением его обмоток.

Однако у такой схемы есть и недостатки. Прежде всего, ток приходится подавать на вращающийся ротор, для чего традиционно используют щеточный узел. Работая с довольно большими (особенно во время перегрузок) токами, щетки перегреваются и частично «выгорают». Это приводит к плохому их прилеганию к коллектору, к повышению омического сопротивления и к дальнейшему перегреву узла. Кроме того, подвижный контакт неизбежно искрит, а значит, становится источником радиопомех.

Чтобы избежать преждевременного износа, рекомендуется время от времени контролировать состояние щеточного узла и при необходимости очищать либо менять щетки. Кстати, после их замены желательно дать им время «приработаться» к коллектору, а уж затем нагружать станцию «по полной программе».

Многие самые современные синхронные генераторы снабжены бесщеточными системами возбуждения тока на катушках ротора (их еще называют brashless). Они лишены перечисленных недостатков, а потому предпочтительнее.

Асинхронный генератор вообще не имеет обмоток на роторе. Для возбуждения ЭДС в его выходной цепи используют остаточную намагниченность якоря. Конструктивно такой альтернатор намного проще, надежнее и долговечнее. К тому же, поскольку обмотки ротора охлаждать не нужно (их просто нет), корпус асинхронного генератора можно сделать закрытым и тем самым практически исключить попадание внутрь пыли и влаги.

К сожалению, асинхронники тоже не лишены недостатков. Стабильность напряжения на выходе у них обычно хуже, чем у синхронников. Да и способность к пусковым перегрузкам оставляет желать лучшего: при достижении некоторого критического значения тока в обмотках статора, ротор попросту размагничивается. Впрочем, намагнитить его несложно – достаточно подать на определенные входы указанное в инструкции напряжение.

Перечисленные «асинхронные проблемы» частично решают, оснащая станции регулятором напряжения и стартовым усилителем. Однако все эти «навороты» лишают агрегат его главного достоинства – простоты.


Синхронный генератор. Асинхронный генератор.

Сколько же в нем фаз?

Действительно, зачем нужны непонятные три фазы, когда и с одной-то не разберешься? Но в том-то и дело, что без них – никуда. Начнем с того, что трехфазная схема подключения позволяет передавать энергию трех однофазных источников всего по трем проводам (в случае однофазной схемы потребовалось бы выделить по два провода на каждый такой источник).

В итоге при равной выходной мощности трехфазный альтернатор компактнее, легче и имеет больший КПД. К тому же он более универсален – на выходе дает как бытовые 220 вольт, так и промышленные 380. Но имейте в виду: полноценно работать на однофазную нагрузку трехфазный альтернатор может только при правильном подключении.


Двигатель

Любой, даже самый распрекрасный альтернатор не выдаст и ватта мощности, если его не будет вращать двигатель. Какие они бывают и чем различаются?

Бензиновые моторы

Обычно на бензиновых электростанциях малой и средней мощности применяются карбюраторные, или, как их часто называют, бензиновые моторы (совсем правильный термин – «двигатель внутреннего сгорания с внешним смесеобразованием»).

Как явствует из названия, топливом для них служит бензин. Сгорая, он отдает часть своей энергии поршню, совершая полезную работу, а все что осталось – тратит на нагрев атмосферы и деталей мотора. Разумеется, чем больше джоулей идет в полезное дело, тем лучше.

Повышение КПД – сложная техническая задача, для решения которой прибегают к разным приемам.

Достичь качественного скачка в борьбе за снижение расхода топлива удалось при переходе к верхнеклапанной компоновке двигателя. Одна из таких схем с распределительным валом в картере и штанговым приводом получила в последние годы наибольшее распространение и обозначается OHV. Ее внедрение позволило уменьшить площадь поверхности камеры сгорания, а значит, уменьшить нагрев деталей мотора. Кроме того, появилась возможность повысить степень сжатия (с 5–6 до 7–9 единиц) при использовании бензина прежней марки, что еще больше повысило эффективность.

К сожалению, дальнейшее повышение КПД бензинового двигателя за счет увеличения степени сжатия нецелесообразно – это потребует значительного увеличения октанового числа топлива (то есть его стоимости). В противном случае горючая смесь, детонируя, будет сгорать раньше времени, толкая поршень против его движения.

Для следующего качественного шага необходимо кардинально улучшить сам процесс смесеобразования, то есть отказаться от карбюратора в пользу систем впрыска с электронным управлением. А цена самой простой из них вплотную приближается к стоимости недорогого мотора вместе с его карбюратором.

Дизельные моторы

Дизельные электростанции обладают недостижимо низким для бензинового мотора расходом топлива. У него степень сжатия ограничена, главным образом, прочностью и термостойкостью деталей поршневой и кривошипно-шатунной групп. Для нормальной работы в жестких режимах дизельные моторы приходится делать очень прочными, то есть тяжелыми. Как следствие, при высокой частоте вращения вала они изнашиваются быстрее, чем более легкие детали карбюраторного двигателя. Вышесказанное никоим образом не означает того, что дизель менее долговечен (здесь самое время вспомнить о высоком запасе прочности), а лишь поясняет причину, по которой он «предпочитает» пониженные обороты.

У такого мотора есть два серьезных недостатка: высокая стоимость и относительно большая масса. Сложность и дороговизну ремонта в расчет брать не будем – они скомпенсированы надежностью и долговечностью.

Кратко подытожить проблему выбора типа силовой установки можно так:
– Любой дизель экономичнее бензинового мотора и к своей «кончине» обычно успевает окупить разницу в цене.
– «Тихоходный» (1500 об./мин) дизель превосходит бензиновый мотор по ресурсу примерно в четыре-пять раз, а по весу – в два-три раза. «Быстроходный» (3000 об./мин) по обоим параметрам опережает карбюраторный мотор примерно в полтора раза.
– Если в конструкции не предусмотрены свечи накаливания (а они имеются, как правило, лишь на очень мощных двигателях), запустить дизель при отрицательных температурах весьма непросто.
– Зимой на дизельном моторе нужно использовать специальные сорта топлива.


Двух- и четырехтактные двигатели

Конструктивно двухтактные моторы проще и, соответственно, дешевле, легче и надежнее (иногда – еще и долговечнее) четырехтактных. Оборотная сторона медали – повышенный расход топлива и необходимость возиться с маслом (его приходится подавать вместе с бензином).

Но нет худа без добра: густеющее на морозе масло не препятствует прокрутке холодного двигателя, каждый оборот которого, кстати, приравнивается к двум «четырехтактным». Те, кто работают или живут на Севере, это прекрасно знают и предпочитают именно такие движки. Завести промерзший «четырехтактник» практически невозможно, и тут уже не до экономии...

Словарь терминов

API – свидетельство того, что уровень эксплуатационных свойств масла определен в соответствии со стандартами Американского института нефти. Первая буква индекса, следующая в аббревиатуре за API, обозначает категорию: S – для бензиновых моторов, C – для дизельных.

Бензиновые электростанции хотя легкие и с хорошим КПД, однако топливо расходуют больше, чем дизельные.

Вторая – группу качества. Самый низкий уровень – у масел с буквой «А», более высокий – «В» и т.д. Если обозначение двойное, например API SJ/CF, значит смазку можно использовать и как SJ, и как CF.

AVR – расшифровывается как Automatic Voltage Regulator. Эту систему устанавливают на синхронные альтернаторы для стабилизации выходного напряжения (обычно оно поддерживается с точностью до 5%). Для прецизионной (точной) регулировки прибегают к дополнительным электронным устройствам, которые, как правило, приобретают за отдельную плату.

SAE – означает, что класс вязкости масла определен в соответствии со стандартами Общества автомобильных инженеров США. Зимние классы обозначают в виде числа с индексом W (от winter – зима), например SAE 5W; летние – только числом, например SAE 30; а универсальные – комбинацией того и другого через дефис, например SAE 5W-30. Кстати, для двигателей, смазывающихся разбрызгиванием, вязкость особенно важна. Слишком густое масло не образует «масляного тумана», а потому не поступает на трущиеся пары.

Тепловой автомат без плавкого предохранителя – предназначен для защиты генератора от перегрузок. На сегодняшний день это самое распространенное устройство защиты электросети.

Бесщеточный генератор (brashless) – синхронный альтернатор, в конструкции которого нет щеток. Он не требует обслуживания, долговечен и при работе не создает радиопомех. Интенсивно вытесняет с рынка малой и средней по мощности техники генераторы традиционной конструкции.

Декомпрессор – при ручном запуске автоматически приоткрывает один из клапанов мотора и тем самым облегчает раскрутку вала до необходимых оборотов. Практически все четырехтактные моторы (и дизельные, и бензиновые), имеющие ручной стартер, оснащают этим устройством.

Дифференциальная защита от утечек тока – обычное УЗО, сейчас оно должно быть в любой квартире. Назначение – повышение безопасности работы с генератором. Дело в том, что виновником большинстватравм выступает ток, проходящий между фазой и землей. Пример: человек стоит на раме генератора и дотрагивается до неизолированного провода. Обычный автомат в такой ситуации не срабатывает – слишком мала нагрузка, а вот дифференциальная защита обязательно разомкнет силовую цепь.

Защита по уровню масла – предусмотрена на всех современных моторах. При снижении уровня ниже критического она отключает двигатель либо сигнализирует об этом. На моторах с масляным насосом обычно контролируется не уровень, а давление масла в рабочем контуре.

Класс защиты по DIN 40050 – немецкий стандарт, по нему оценивается защищенность альтернатора от внешних воздействий. Он обозначается двумя буквами (IP) и двумя цифрами.

Первая цифра означает:
0 – защита отсутствует;
1 – защита от посторонних предметов размером более 50 мм;
2 – защита от касания пальцами и от проникновения твердых посторонних частиц диаметром более 12 мм;
3 – защита от посторонних предметов и частиц диаметром более 2,5 мм;
4 – защита от касания инструментом, пальцами и проволокой диаметром более 1 мм, защита от проникновения твердых посторонних частиц диаметром более 1 мм;
5 – полная защита от касания вспомогательными средствами любого типа и от проникновения пыли.

Вторая цифра означает:
0 – защита отсутствует;
1 – защита от вертикально падающих капель воды;
2 – защита от капель воды, падающих под углом 15 градусов к вертикали;
3 – защита от струй воды, падающих под углом до 60 градусов к вертикали;
4 – защита от водяной пыли, распространяющейся со всех сторон;
5 – защита от струй воды, падающих со всех сторон под любым углом.

Дизельный электрогенератор экономичен и надежен, но в сильные холода может доставить много проблем из-за замерзшего топлива.

Системы повышения экономичности – экономичный режим включается либо вручную, либо автоматически при уменьшении потребляемой мощности до критического уровня. При этом мотор станции начинает работать на пониженных оборотах, что позволяет тратить существенно меньше топлива и уменьшить уровень шума.

Система стартового усиления – применяется для улучшения перегрузочной способности. В случае асинхронников, как правило, не позволяет достичь результатов, характерных для синхронников. К слову, у последних система стартового усиления чаще всего представляет собой предохранительный автомат, имеющий специальные характеристики.

Смазка под давлением – способствует долговечной работе мотора с малым износом и редким обслуживанием. Такая система при наличии фильтрует масло, а значит, продлевает срок службы смазки и улучшает стабильность ее свойств. Ее применение оправданно для дорогих двигателей с высокой мощностью и загруженностью деталей.

Топливный (топливоподкачивающий) насос – у бензиновых электростанций позволяет поместить топливный бак (или дополнительные емкости) ниже уровня карбюратора, а у дизельных – разместить баки намного ниже мотора (например, на нижнем этаже здания или вообще под землей). Выпускают насосы с механическим (их размещают непосредственно на двигателе), электрическим или пневматическим (вакуумным) приводом.

Управление воздушной заслонкой – воздушная заслонка необходима для искусственного обогащения рабочей смеси (так называют смесь воздуха и бензина, производимую карбюратором). Она способствует легкому и уверенному запуску мотора, особенно в условиях пониженных температур. Перед стартом заслонку следует закрыть, а после прогрева – открыть. Есть как простые системы с вакуумным приводом, так и более сложные с вакуумным приводом и датчиком температуры. (Если управление заслонкой ручное – без автоматики, дистанционный запуск электростанции невозможен.)

Свечи накаливания – служат для облегчения запуска дизельного мотора в условиях пониженных температур. Обычно их устанавливают на мощные двигатели (за дополнительную плату).


Справочное бюро

Какие особенности эксплуатации у дизеля? Чтобы избежать детонации и повысить степень сжатия, горючее лучше добавлять в цилиндр с воздухом не заранее, а в момент зажигания. Именно так работает дизельный мотор, в котором компрессия настолько велика, что температуры сжатого воздуха достаточно для самовозгорания горючего. Как следствие, в отдельной системе зажигания вовсе нет надобности.

Для нагнетания топлива в форсунки используют ТНВД (топливный насос высокого давления). Его конструкция не сложна, но требует очень точной обработки и подгонки деталей. В случае поломки или износа его обычно не ремонтируют, а, несмотря на высокую стоимость (до 1/3 стоимости всего мотора), заменяют целиком. Починить его в «полевых» условиях просто нереально – тривиальные случаи вроде открутившейся гайки в расчет брать не будем.

Типичными неисправностями топливной аппаратуры, поддающимися «лечению», считаются всевозможные засоры фильтров и «зависания» запорной иглы форсунок. Не сказать, чтобы легко, но при желании справиться с ними самостоятельно можно.

Почему зимой используют специальную «солярку»? В отличие от бензина дизтопливо насыщено различными примесями, большая часть которых (по массе) относится к парафинам. Летом они себя никак не проявляют, а вот зимой – при отрицательных температурах – кристаллизуются, делая жидкость более вязкой. Если их содержание велико, «солярка» превратится в «студень» или вообще в «твердое тело». А если мало, то образовавшиеся кристаллики забьют фильтр тонкой очистки топлива, даже если вязкость останется в норме.

Чтобы не попасть впросак, нужно вовремя перейти на зимние сорта горючего или воспользоваться специальными присадками. Если содержимое бака уже напоминает кусок желе, они, разумеется, не помогут, – ищите паяльную лампу. Применять такие препараты необходимо заранее (в крайнем случае – на стадии помутнения топлива).

В чем особенности двухтактного мотора? За каждый оборот коленчатого вала (иными словами, за два такта) каждый цилиндр такого двигателя успевает «переварить» порцию горючего, тогда как «четырехтактнику» для этого нужно два оборота. Следствия – меньшиепотери на трение и почти в два раза большая мощность при прочих равных условиях.

Такты выхлопа и всасывания совмещены с рабочим и заменены «продувкой». В результате поршень «недополучает» часть энергии, а горючая смесь попадает не только в цилиндр, но и в выхлопную трубу. Для «вдувания» используют пространство под поршнем, обратная сторона которого выступает в качестве поршня компрессора.

Отсюда и необходимость подавать масло вместе с топливом – ведь в картер его уже не нальешь. Исключение – двигатели с системой смазки замкнутого типа, но на малой технике их обычно не применяют.

Почему генераторы названы «синхронными» и «асинхронными»? Как известно, электромотор – обратимая машина, то есть он способен не только потреблять, но и вырабатывать электроэнергию. А значит, электродвигатель и электрогенератор – практически одно и то же (небольшие отличия лишь в конструкции). Кстати, именно от моторов альтернаторы получили свое название.

Рассмотрим три катушки индуктивности, расположенные по кругу. К каждой из них подведен переменный ток, фазы которого сдвинуты друг относительно друга на 120 градусов (именно таков угол между двумя соседними катушками). Сумма их магнитных полей образует вектор постоянной длины, вращающийся с частотой, равной частоте переменного тока, текущего по обмоткам.

Если в такой статор поместить цилиндрический ротор (якорь) из токопроводящего материала, он начнет вращаться, следуя за вектором намагниченности. Чем больше разность частот вращения его и суммарного поля катушек, тем больший на него действует крутящий момент. Характер такой работы – асинхронный (скорость вращения ротора не синхронна частоте изменения поля статора). Это схема работы трехфазного электромотора (можно было рассмотреть и однофазный, но там ситуация менее наглядна).

Чтобы такой движок смог стать альтернатором (генератором переменного тока), его ротор должен быть не только проводником, но и магнитом (то есть иметь намагниченность). Конечно, функционирует он синхронно, то есть частота вырабатываемого тока в точности равна оборотам ротора, но по аналогии с мотором его называют асинхронным.

Синхронный электродвигатель устроен иначе. Ротор в этом случае является не проводником, а электромагнитом. Если к обмоткам якоря подвести ток, то он придет в движение и будет вращаться до тех пор, пока направление его магнитного момента не совпадет с направлением магнитного момента статора. Чтобы ротор продолжил вращение, надо изменить направление тока в обмотках. И так каждые пол-оборота. Получается, что частота изменения переменного магнитного поля в точности совпадает с оборотами ротора. Отсюда и название – синхронный электродвигатель. Для превращения такого мотора в альтернатор несколько изменяют его конструкцию, но принцип работы остается прежним.

Какие марки альтернаторов наиболее популярны? Основные производители альтернаторов: Generac (Англия), Leroy Somer (Франция), Mecc Alte (Италия), Metallwarenfabrik Gemmingen (Германия), Sawafuji (Япония), Sincro (Италия), Soga (Италия), Stanford (Англия), Yamaha (Япония) и др.

Самые распространенные марки моторов. Бензиновые двигатели выпускают Briggs&Stratton (США), Honda (Япония), Kubota (Япония), Lombardini (Италия), Mitsubishi (Япония), Robin (Япония), Suzuki (Япония), Tecumseh (Италия), Yamaha (Япония) и др. Найти генератор с отечественным бензиновым мотором практически невозможно.

Дизельные двигатели производят Acme (Италия), Hatz (Германия), Honda (Япония), Iveco (Италия), Kubota (Япония), Lombardini (Италия), Robin (Япония), Yamaha (Япония), Yanmar (Япония) и др. Отечественные дизели выпускают в Вятке, Туле, Челябинске, Владимире, Рыбинске и Ярославле, но устанавливают их, как правило, на мощных электростанциях.

library.stroit.ru

Генератор переменного тока - типы устройств и принцип работы

Любой генератор переменного тока представляет собой устройство электрического типа, предназначенное для преобразования механической энергии в электроэнергию с переменными токовыми величинами.

В большинстве современных генераторов используется традиционный принцип действия вращающегося магнитного поля.

Электрический генератор переменного тока

Выделяется пара основных видов электрических генераторов, имеющих конструкционные отличия, представленные:
  1. Устройствами, имеющими неподвижную часть в виде статора и вращающийся элемент, который представлен магнитными полюсами. Данный тип популярен у потребителей и очень активно эксплуатируется благодаря наличию неподвижной обмоточной части, не требующей снимать избыточную нагрузку электрической сети.
  2. Устройствами электрического типа, имеющими вращающийся якорь и магнитные неподвижные полюса.

Таким образом, в конструкцию генератора любого типа входят две наиболее важные части: подвижная и неподвижная, а также некоторые связующие элементы, представленные щетками и проводными соединениями. Электрогенераторами переменного тока производится как активная энергия, так и реактивная, передающаяся и распределяемая по электросетям.

Электрические генераторы ПТ, наряду с трансформаторами, рассчитаны на определенные номинальные токовые величины и достаточное количество номинального напряжения, зависящие от конструкционных особенностей такой машины, а также типоразмеры рабочих частей и связующих элементов.

Типы генераторов переменного тока

Существует несколько типов машин или установок, предназначенных для преобразования неэлектрического вида энергии в электроэнергию.

Самые популярные виды представлены:

  • компактным преобразователем Стирлинга, имеющим линейный генератор ПТ;
  • однофазным генератором ПТ;
  • двухфазным генератором ПТ;
  • трехфазным генератором ПТ;
  • генератором ПТ на 380 Вольт без наличия двигателя;
  • стандартным генератором ПТ на 220 Вольт;
  • генератором ПТ на тиристоре;
  • синхронным генератором ПТ;
  • индукционным;
  • переносными.

Генератор переменного тока ЭГВ – 32 У1

В зависимости от конструкционных особенностей выделяются устройства, имеющие:

  1. неподвижные магнитные полюса и вращающийся якорь;
  2. вращающиеся магнитные полюса и неподвижный статор.

В зависимости от способа возбуждения:

  • с обмотками возбуждения, питающимися постоянными токовыми величинами с использованием посторонних источников электроэнергии, включая аккумуляторные батареи;
  • с обмотками возбуждения, питающимися с использованием сторонних генераторов ПТ, которые отличаются маломощными токами с одного вала;
  • с обмотками самовозбуждения, питающимися выпрямленными токовыми величинами;
  • с возбуждением, получаемым в процессе функционирования магнитных элементов постоянного типа.

В зависимости от типа соединения фазной обмотки:

  1. не обладающая практическим значением система Тесла;
  2. подсоединение типа «Звезда»;
  3. подсоединение типа «Треугольник»;
  4. подсоединение типа «Славянка».

Последний вариант сочетает в себе шесть обмоточных элементов типа «Звезда» и одну обмотку «Треугольник» на каждом статоре.

С конструктивной точки зрения могут быть выделены преобразующие энергию устройства или машины электрического типа, имеющие явно и неявно выраженные полюса.

Устройство

Конструкция и внутреннее устройство преобразователя одного вида энергии в другой может иметь существенные отличия. Самыми распространенными являются автомобильные генераторы ПТ, представленные следующими основными конструктивными элементами:

  • двухкрышечной корпусной частью со специальными вентиляционными отверстиями;
  • роторной однообмоточной электромагнитной частью, вращаемой посредством шкива в паре подшипников;
  • двумя медными кольцами и графитовыми щетками, подающими ток на роторную часть;
  • регулирующей релейной частью, отвечающей за выдачу генераторного напряжения в оптимальных пределах.

Общая схема устройства генератора переменного тока

Статорная часть имеет три медных обмотки, объединенные «треугольником» с подключением полупроводникового диодного моста, благодаря которому происходит преобразование типа напряжения.

Современные автомобильные генераторы относятся к категории высокооборотных агрегатов, поэтому частота оборотов может составлять девять тысяч в одну минуту.

Схема генератора переменного тока

Принцип действия генераторов ПТ базируется на свойствах электромагнитной индукции, что и отражается в схеме таких агрегатов:

  1. неподвижная якорная часть;
  2. вращающаяся индукторная часть;
  3. кольца контактного типа;
  4. скользящая щеточная часть.

Характерным отличием трехфазных генераторов является электрическая схема, отображающая особое соединение на фазных обмотках.

Синхронный и асинхронный

В зависимости от принципа работы, генератор может быть представлен устройством синхронного и асинхронного типа. Для любых асинхронных генераторов характерна конструктивная простота и дешевизна изготовления, а также достаточно высокая устойчивость к короткому замыканию или перегрузкам.

Асинхронные электрические генераторы прекрасно зарекомендовали себя в работе с активным уровнем нагрузки, включая лампы накаливания, электронагреватели, современную электронику и электрические конфорки.

Разница синхронного и асинхронного генераторов

Тем не менее, даже в условиях кратковременного перегруза отмечается выход устройства из строя. Именно по этой причине подключение приборов с индуктивной нагрузкой, включая электрические двигатели, не электронные сварочные аппараты и энергозависимый инструмент, потребует применения асинхронного генератора с трех- или четырехкратным запасом по уровню мощности.

Генераторы синхронного типа востребованы в работе любого индуктивного потребителя, имеющего высокие параметры пусковых токовых величин. Современные синхронные устройства электрического типа легко выдерживают пятикратный уровень секундной токовой перегрузки, что обусловлено линейной зависимостью числа оборотов вращения магнитного поля от количества роторных оборотов или угловой скорости генератора.

Асинхронные и синхронные генераторы отличаются своим устройством, но первый вариант принято считать конструктивно более надежным, что объясняется отсутствием в них традиционного щеточного узла.

Однофазный

В соответствии с количеством фаз, все генераторы представлены двумя большими группами:

  1. Однофазными.
  2. Трехфазными.

Первый вариант предназначается исключительно для работы с любыми однофазными потребителями электрической энергии, а трехфазные генераторы относятся к категории универсальных, но дорогостоящих машин, нуждающихся в затратном обслуживании.

Однофазный тип генератора

Простейшие конструкции представлены магнитным полем, вращающейся рамкой и обычным коллекторным щеточным узлом, отводящим ток.

Благодаря коллекторному узлу, рамочное вращение через щетки создает постоянство контакта с половинкой рамки в условиях отсутствия циклического изменения положения. Токовые величины, изменяющиеся в соответствии с законами гармоники, передаются на щетки и в схему потребителей энергии.

Трехфазный тип генератора

Однофазные генераторы в настоящее время являются самыми популярными автономными источниками тока и предназначаются для питания любых однофазных потребителей электрической энергии, к которым относятся практически все бытовые приборы.

Принцип работы

Основным принципом функционирования генераторов переменного тока являются вращательные движения токопроводящей рамки, располагаемой между парой постоянных магнитов, имеющих противоположные полюса. В большинстве случаев, конструкция стандартна и функционал таких устройств достаточно прост.

Схема работы трехфазного генератора

Например, роторы, которые установлены в промышленные индукционные генераторы, вращаются благодаря турбине, а статор бывает дополнен достаточно мощным электромагнитом. Внутри роторных обмоточных витков происходит индукция ЭДС, благодаря чему формируется суммарное напряжение, необходимое для потребителей.

Принцип работы генераторов основан на законе электромагнитной индукции Фарадея, согласно которому происходит индукция ЭДС в прямоугольной контурной части проволочной рамки.

Назначение

Генераторы являются основными источниками электроэнергии в системах энергоснабжения, позволяющих обеспечивать питание любых потребителей и заряжать аккумуляторную батарею в процессе функционирования двигателя.

Современные генераторы, имеющие встроенные кремневые диоды, обладают небольшими габаритами, простой конструкцией, надежностью и долгим сроком эксплуатации, что является отличным дополнением высокой удельной мощности таких устройств-преобразователей при малой вращательной частоте.

Некоторое время назад генераторы отличались довольно узкой областью применения, но благодаря усилиям разработчиков, техников и специалистов, преобразователи энергии были в значительной степени усовершенствованы. На сегодняшний день область применения данных устройств очень широка, поэтому генераторы ПТ стали незаменимыми в промышленной и бытовой сфере.

proprovoda.ru

Как устроен генератор - все об устройстве электрогенераторов постоянного и переменого тока

Принцип работы генерирующего устройства

Работа электрогенерирующего оборудования основывается на принципе конвертации механической энергии, получаемой из внешнего источника, в электроэнергию. Иными словами, устройство не вырабатывает самостоятельно электричество. Происходит усиление движения возникающих в проводах его обмотки электрических зарядов, которые проходя через внешнее кольцо циркуляции, отдают свою энергию. В результате на выходе образуется электрический ток, который и поступает в сеть от электростанции.

С научной точки зрения принцип называется «магнитной индукцией» и был обнаружен Майклом Фарадеем в 19 веке. Ученый физик установил, что перемещением электрического проводника в магнитном поле рождается поток зарядов. Между двумя концами проводника, в частности, провода, создается разность напряжений, который усиливает движение зарядов, превращая их в электричество.

Перейти в каталог генераторного оборудования:

Основные элементы электростанции


Как устроен генератор переменного тока?

Это неотъемлемая часть электростанции, которая осуществляет преобразование механической мощности в электрическую энергию. Состоит устройство из неподвижных и подвижных модулей, которые вмонтированы в его корпус. Все элементы работают в синхронном режиме, усиливая движение между электрическими и магнитными полями, что рождает электричество.

Ротор, как подвижный модуль, создает вращающееся магнитное поле. Выполняется это несколькими способами:

  • индукцией, которая происходит в синхронном бесщеточном генераторе, которые, как правило, имеют достаточно внушительные габариты;
  • постоянными магнитами, используемыми в малых генераторах;
  • с помощью задающего возбудителя, активизирующего ротор через сборку щеток и токопроводящих контактных колец.

Подвижным ротором вокруг статора вырабатывается вращающееся магнитное поле и вызывается разность напряжений в обмотке. Таким образом производится на выходе переменный ток.

Факторы, влияющие на эффективность работы синхронного генератора:

  • металлический или пластиковый корпус. В первом случае устройство отличается большей долговечностью. Пластик же со временем деформируется и может стать причиной повреждения внутренних элементов, создавая таким образом аварийную ситуацию и опасность для пользователя.
  • шариковый или игольчатый подшипник: первый более предпочтителен в силу большей его износостойкости.
  • в бесщеточном генераторе не используются щетки, благодаря чему отличается производством более чистой энергии на фоне меньшего технического обслуживания.

Двигатель

С помощью этого элемента образуется механическая энергия для работы миниэлектростанции. Его размер напрямую зависит от максимальной мощности электростанции. Кроме того, существует множество факторов, влияющих на функциональность двигателя:

  • вид топлива, используемое для работы двигателя. Это могут быть бензин, дизельное топливо, природный газ или пропан. Бытовые электростанции, как правило, работают на бензине, промышленные же электростанции – на дизельном топливе, природном газу, жидком или газообразном пропане. Есть модификации, работающие на комбинированном виде топлива – дизеле и газу.
  • верхнее расположение клапанов OHV. Впускные и выпускные клапаны таких двигателей располагаются не на блоке цилиндров, а на их верхушке. Данные модели имеют более высокую стоимость, что обусловлены дополнительными преимуществами. Это компактный дизайн, упрощенная рабочая механика, удобство в использовании, а также долговечность конструкции. Кроме того, их работа отличается низким уровнем шума и меньшим уровнем выбросов.
  • чугунная гильза в цилиндре двигателя, используемая в качестве подкладки. Таким способом уменьшается износ двигателя, что увеличивает доремонтный срок службы. Такая чугунная гильза используется в большинстве устройств с верхним расположением клапанов. Как элемент, эта подкладка имеет невысокую стоимость, однако очень важна, особенно в случаях частого использования электростанции.

Система подачи топлива

Топливный резервуар обычно имеет достаточный объем для поддержания стабильной работы электростанции на период от 6 до 8 часов. На малых устройствах бак устанавливается в верхней части корпуса. Для промышленной установки применяется наружный резервуар.

Характеристики системы:

  • соединение трубопроводов с двигателем. Таким путем осуществляется подача топлива к работающему модулю и обратно.
  • вентиляционная труба для топливного бака необходима для снижения уровня давления при повторном заполнении или сливе резервуара. Крайне важно при этом обеспечить контакт металлических поверхностей сопла наполнителя и топливного бака во избежание искр.
  • сливное соединение с дренажной трубой используется для предотвращения протечек жидкости во время слива.
  • топливный насос отвечает за перемещение топлива от основного хранилища в точку потребления. Данное устройство имеет электропривод.
  • топливный фильтр очищает жидкость от иных примесей, способных привести к коррозии и загрязнению внутренних модулей оборудования.
  • инжектор автоматически управляет поступлением необходимого объема жидкости в камеру сгорания.

Регулятор напряжения AVR

Этот модуль осуществляет регулировку выходного напряжения электростанции. Устройство состоит из нескольких компонентов:

  • регулятор напряжения контролирует процесс преобразования переменного напряжения в постоянный электроток. Затем происходит его подача на вторичную обмотку статора.
  • возбудитель обмотки необходим для генерирования небольшого количества переменного тока. Напрямую связан с вращающимся выпрямителем тока.
  • вращающийся выпрямитель тока осуществляет выпрямление переданного с возбудителя обмотки переменного тока с последующей конвертацией его в постоянный. Затем выполняется его подача на ротор, где в дополнение к вращающемуся магнитному полю создается и электромагнитное напряжение.
  • ротору отводится роль индукции большого количества переменного напряжения на обмотку статора.

Регулятор напряжения максимально задействован в начальном периоде запуска установки. Как только устройство выходит на полную работоспособность, модуль снижает выработку постоянного тока. В состоянии равновесия регулятор напряжения производит только необходимое количество мощности для поддержания электростанции в рабочем состоянии.

При увеличении нагрузки на электростанцию, регулятор напряжения выходит из состояния равновесия и активизирует свою работу, пока мощность оборудования не выйдет на показанный уровень потребления.

В нашем каталоге Вы можете ознакомиться с примерами дизельных генераторов с АВР >>


Установка выхлопа и охлаждения двигателя электростанции

Включает в себя:

  • Систему охлаждения электростанции, используемую для снижения уровня перегрева рабочего устройства. В качестве антифриза используется вода, водород, а также стандартный радиатор и вентилятор. За уровнем охлаждения следует периодически наблюдать, чтобы предотвратить аварийную ситуацию. Система требует постоянной очистки от загрязнений, выполняемую через каждые 600 часов работы. Следует обеспечить приток к устройству свежего воздуха: по действующим нормам в радиусе от электрогенерирующей установки должно быть не меньше метра свободного пространства.
  • Систему выхлопа. В процессе сгорания топлива образуется отработанный газ, содержащий высокотоксичные химические соединения. Очень важно создать эффективную систему утилизации выхлопов с использованием вытяжек.

Система смазки

Электростанция в комплекте имеет множество движущихся модулей, эффективность работы которых зависит и от содержания смазочных веществ. Для чего в помпе всегда находится специальное масло, уровень которого следует контролировать каждые 8 часов. Также необходимо строго отслеживать возможные протечки смазывающего вещества.

Зарядное устройство

Запуск электростанции осуществляется с помощью аккумулятора. Эта батарея должна быть всегда заряженной, за что отвечает зарядное устройство. Оно снабжает аккумулятор необходимым количеством «плавающей» энергии, которая и производит подзарядку емкости. Важно следить за уровнем этой энергии: снижение приведет к неполной зарядке аккумулятора, а повышенный уровень выведет его из строя.

Изготавливается зарядное устройство из нержавеющей стали, чтобы увеличить срок службы модуля. Его работа полностью автоматизирована и не требует вмешательства в параметры. Постоянное напряжение на выходе определяется на уровне на 2.33 Вольт на ячейку. Зарядное устройства обладает отдельным постоянным напряжением, которое может привнести сбои в нормальное функционирование электрооборудования.

Панель управления

Модуль снабжен упрощенным интерфейсом, на котором отображены все положения управляемых элементов. Каждый производитель предлагает собственный вариант панели.

Электрическое включение и выключение автоматически запускает электростанцию в рабочее состояние в случае необходимости. И отключает, когда деятельность устройства нецелесообразна.

Механическое устройство прибора отображает на датчиках наиболее важные параметры по давлению масла, температуре охлаждения, напряжению батареи, скорости вращения двигателя и длительности работы. При превышении нормы электростанция автоматически отключается.

Датчики мини электростанции отвечают за измерение выходного тока, напряжения и рабочей частоты. Иные виды контроля: переключатель частоты, фазовый селекторный переключатель и переключатель режимов двигателя.

Рама / Корпус

Основная конструкция служит генераторному оборудованию главной поддержкой и имеет выполненный под заказ корпус. В случаях, когда предполагается перемещение оборудования, рама может быть дополнительно оснащена шасси.

Для наглядности, вы можете посмотреть нашу продукцию из раздела передвижные дизельные генераторы >>

www.all-generators.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
