Гидравлический домкрат: устройство и принцип действия

Назначение гидравлического домкрата

Гидродомкрат – это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов . Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Особенности выбора пневмодомкрата

По причине особенностей своей конструкции, а также мощной грузоподъемности эти устройства можно использовать для автомобилей различного типа. Они подходят для:

• легковых автомобилей;
• тяжелых внедорожников;
• строительной техники.

Узнав о пневмодомкрате, многие автовладельцы наверняка задумаются о его приобретении. У них, конечно же, возникнет вопрос, как правильно подобрать это приспособление. Для того чтобы избежать ошибки при выборе, необходимо, рассматривая предлагаемые в автомобильных магазинах модели, ориентироваться на следующие критерии:

• Цена. В автомобильных магазинах пневмодомкраты уже давно не являются новинкой. Поэтому не следует опасаться того, что в магазине эти устройства вам предложат по заоблачным ценам. Обратившись в учреждения, торгующие товарами для автомобилистов, каждый владелец «железного коня» сможет найти для себя подходящий по цене вариант с оптимальными качественными характеристиками;
• Цветовая гамма. У пневматических приспособлений она может быть разной. Стандартными цветами является черный и серый. Кроме этого, можно приобрести модель, которая имеет яркие цвета: красный, желтый или оранжевый;
• При подборе необходимого приспособления следует обращать внимание на модели, которые изготовлены из качественных прорезиненных материалов. Это гарантия их высокой прочности и стойкости к износу. Купив такое устройство, вы можете быть уверены в том, что оно прослужит долго и не подведет вас в самый нужный момент. Однако следует быть готовым к большим тратам, поскольку современные модели с высокими показателями качества от известных производителей дешево просто не могут стоить. Покупка дешевой модели — не самое лучшее решение, поскольку уже через год использования устройство придет в негодность;
• Высота подъема корпуса автомобиля. При подборе пневмодомкрата это один из важных моментов. У большинства моделей, которые предлагаются в магазинах для автомобилистов, этот параметр составляет до 0,5 м. Этого вполне хватает для выполнения шиномонтажа. Приспособления, предназначенные для такелажных работ, имеют высоту подъема 0,75 м. При работе необходимо использовать компрессорную установку;
• Дорожный просвет автомобиля. На этот момент также следует обращать внимание, выбирая пневматическое устройство. Подбирать следует такой домкрат, который легко можно разместить под автомобилем в сдутом состоянии.

Если вы планируете применять пневматический домкрат круглогодично, то при приобретении устройства необходимо убедиться в том, что оно подходит для эксплуатации и летом, и зимой. Обычно универсальные модели таких приспособлений оснащены противоскользящими накладками, благодаря которым появляется возможность удобного применения домкрата даже в зимнее время, в условиях снежной и ледяной поверхности.

Собираясь в автомобильный магазин за покупкой пневматического домкрата, следует помнить о том, что выбирать следует только качественную модель от известного производителя. Конечно, она потребует довольно серьезных затрат денежных средств, однако ваша операция по подъему автомобиля с целью замены колеса или спасения транспорта из грязи станет более безопасной и легкой. Используемые в современных моделях материалы не только прочные, но и устойчивы к порезам и проколам, надежны, при этом шланги довольно герметичны. Всё это является гарантией того, что купленная модель домкрата прослужит вам долгое время.

Конструкция гидравлического устройства подъема

Конструкция гидравлического домкрата бутылочного типа.

Агрегат устроен следующим образом:

• корпус;
• рабочая жидкость;
• рабочий поршень.

Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.

Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата. Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод. Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.

Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.

Подробное устройство гидравлического домкрата.

Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.

Наиболее распространенными являются:

• устройства бутылочного типа;
• устройства подкатного типа;
• гидравлические домкраты гибридной конструкции;
• агрегаты зацепного типа;
• ромбовые агрегаты.

Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.

Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.

Виды гидродомкратов

Гидравлический домкрат является не только наиболее распространенным из домкратов, но и самым мощным и надежным. Если же для поднятия тяжеловесного груза не хватает его грузоподъемности, принято использовать несколько гидродомкратов.

На сегодняшний день, пожалуй, самые используемые гидравлические домкраты – это механизмы, имеющие встроенный гидронасос. Такие устройства называют «бутылочными». Где используют гидравлический домкрат? Зачастую такие модели используются в промышленности и при проведении строительных работ. Кроме того, они нередко присутствуют в автомастерских, на складах и даже используются в домашних условиях. Такие домкраты имеют разную грузоподъемность. Она начинается с тонны и может достигать 100 тонн! Как бы странно это ни звучало, но такой механизм способен поднять даже небольшой дачный домик.

В автосервисах и мастерских зачастую используют подкатной домкрат. По сути, он работает по принципу «бутылочного». Его площадь опоры размещается на специальном рычаге, его же в свою очередь поднимает рабочий поршень. Такое устройство способно поднять автомобиль весом до 3 тонн! Такиегидродомкраты делятся также на ножничные, удлиненные, а также механизмы с вытеснителем, имеющим цилиндрическую форму.

Кроме того, все гидравлические домкраты могут быть ручными либо же электрическими.

Принцип функционирования гидравлического подъемного приспособления

Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.

Принцип функционирования гидравлического подъемного приспособления.

Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.

За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.

Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.

Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.

Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.

Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.

Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.

Свойства и характеристики бутылочного домкрата

Бутылочный домкрат обладает превосходной грузоподъемностью при небольших приложенных усилиях.

Домкраты изготавливаются из простой или нержавеющей стали, которая может быть легированной. Это может быть и алюминий. Гидравлический домкрат, имеющий жесткую конструкцию, является устойчивым механизмом с плавным ходом во время его действия.

Для устройства характерна точность торможения, компактность, высокий КПД (0,75 – 0,8). Оно позволяет поднимать грузы практически с нулевой высоты. Благодаря таким особенностям конструкции домкрата, сфера его применения является очень широкой. Конструкция бутылочных домкратов имеет свои основные недостатки и преимущества, поскольку данное устройство отличается наличием:

1. Максимальной плавности работы домкрата.
2. Высоким коэффициентом полезного действия и превосходной грузоподъемностью при минимуме приложенного усилия.
3. Специальная жидкость является негорючей и незамерзающей.

КПД механизма, достигающий 80%, обеспечивает значительную грузоподъемность, которая составляет 100 тонн и более. Данная характеристика проявляется при малых усилиях, прилагаемых к плунжеру насоса, поскольку за счет наличия клапанов сила, прикладываемая к рычагу, способна увеличиваться в десятки раз. Имея малую скорость, устройство обладает небольшим циклом подъема, для которого не характерна большая высота.

Если домкрат поднял груз, но постепенно самопроизвольно опускается, тогда причину нужно искать в перепускном клапане или манжетах.

Среди других недостатков устройства отмечаются сложные условия хранения и транспортировки. Хранение и перевозка домкрата осуществляется в вертикальном положении. В ином случае происходит растекание рабочей жидкости, которая покидает тот объем, который для нее отведен.

Механизм домкрата имеет жесткую конструкцию и не требует слишком больших усилий, прилагаемых к приводной рукоятке. Сложное устройство может быть не только недостаточно устойчивым, но и иметь не слишком большой рабочий ход, обладать большим весом и начальной высотой.

Среди свойств гидравлического домкрата бутылочного типа можно выделить:

1. Способность к подъему веса, который равен весу автомобиля либо другого предмета, который требуется поднять.
2. Ход штока.
3. Высота подъема.
4. Высота подхвата.

Все эти свойства должны быть внимательно изучены перед покупкой нового устройства. Например, высота поднятия груза может колебаться в пределах 20-60 см. Вместе с тем следует учитывать и характеристики гидравлического домкрата, которые связаны со следующими показателями:

При обнаружении коррозии и повреждении деталей домкрата их заменяют.

1. Грузоподъемностью бутылочного домкрата, то есть максимально возможным весом поднимаемого груза.
2. Высотой подхвата, а именно минимальным расстоянием между поверхностью, которая является опорной (земля, пол и др.), а также самим подхватом, который представляет собой опорную точку устройства, находящуюся в нижнем рабочем положении.
3. Высотой подъема, то есть максимальным расстоянием от опорной поверхности до подхвата в рабочем положении сверху.
4. Рабочим ходом, который является расстоянием между верхним и нижним рабочим положением подхвата.
5. Собственным весом в рабочем состоянии.
6. Передаточным числом, которое показывает, как соотносятся площади плунжера гидравлического насоса и подъемного плунжера гидравлического домкрата.

От данных характеристик будет зависеть показатель мощности двигателя электрического насоса и усилие, прилагаемое к рукоятке домкрата.

Как производится поднятие грузов бутылочным домкратом

Для приведения в действие гидравлического домкрата насос качают ручным способом либо от источника электропитания. При заполнении нижней части цилиндра маслом поршень поднимается. Присутствие перепускного клапана характерно для устройства домкрата. В состав данного конструктивного элемента входит всасывающий и нагнетающий клапан. За счет них создается и поддерживается необходимое давление в рабочем цилиндре.

Гидравлические бутылочные домкраты являются самыми востребованными инструментами при ремонте автомобиля или старого дома.

Работает устройство в соответствии со следующей схемой. Первоначально происходит перекачивание специальной жидкости через клапаны в резервуар цилиндра за счет действия плунжерного насоса. Данной жидкостью производится необходимое давление на поршень, который перемещает груз на высоту с помощью специальной рукоятки.

Если данные типы устройств применяются не так часто, то лучше при их хранении не оставлять запорный механизм затянутым до конца. Устройство способно работать исключительно в вертикальном положении. Оно может только поднимать груз, а не удерживать его.

Корпус устройства выполняет роль одновременно направляющего цилиндра для поршня и резервуара для рабочей жидкости. Нагнетающий насос механизма принимает усиление, посылаемое приводной рукояткой через специальный рычаг. Продвигаемая вверх жидкость подается из резервуара в полость насоса.

В другом случае она нагнетается в полость рабочего цилиндра при нажатии на рукоятку устройства. При этом происходит выдвигание плунжера. Чтобы жидкость в обоих случаях не стремилась перетекать обратно, то конструкция оснащена всасывающим и нагнетательным клапаном.

При работе с устройством обязательно требуется соблюдать правила безопасности. Механизм нельзя использовать на пределе его возможностей. Не следует пытаться поднять грузы, масса которых превышает норму грузоподъемности, указанную изготовителем. Покупку бутылочного домкрата лучше совершить с учетом запаса мощности.

Достоинства и недостатки гидродомкратов

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Важные характеристики

Существуют определенные характеристики, зная и учитывая которые можно легко подобрать подходящую модель пневмодомкрата для своих нужд.

Грузоподъемность

При выборе такого устройства, как автомобильный пневмодомкрат, необходимо отдавать предпочтение моделям, имеющим несколько большую грузоподъемность, чем вес вашего «железного коня». Если вы являетесь владельцем легкового автомобиля, то следует выбирать пневмодомкрат грузоподъемностью 1,5−2 т. Для того чтобы заменить колесо на «Газели», следует приобретать в свой автомобиль устройство, которое имеет грузоподъемность 2,5−3 т.

Высота подхвата надувного домкрата

Эта характеристика для данных приспособлений является одной из самых важных. Если машина имеет незначительный дорожный просвет или сильно застряла в грязи, то небольшие показатели этого параметра позволят легко приподнять транспортное средство. В таких условиях лучше всего использовать устройства, которые имеют высоту подхвата до 100 мм.

Высота подъема

В большинстве моделей пневмодомкратов эта характеристика не превышает 500 мм. Однако даже этой величины вполне хватает, чтобы приподнять транспортное средство и удобно заменить пробитое колесо. Техника, которая предназначена не только для подъема автомобиля, но и для выполнения такелажных работ, работающая совместно с компрессором, имеет больший показатель этого параметра — 700 мм.

Возможные неисправности в работе гидродомкрата

Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку. Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства. Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.

Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.

http:

Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.

Преимущества устройства

Каждый человек с осторожностью относится к различным новшествам и усовершенствованным устройствам. Поэтому для того чтобы автомобилист решился сменить свой привычный механический домкрат на пневматическое приспособление, у него должны быть довольно убедительные причины. У современных моделей этих устройств они имеются в достаточном количестве. Главные достоинства этих приспособлений заключаются в следующем:

• Для того чтобы использовать такой домкрат, нет необходимости в наличии ровной площадки. За счет обтекаемости это устройство легко заполняет неровности рельефа и дает возможность применять пневмодомкрат в абсолютно любых полевых условиях. Его можно использовать на сыпучих поверхностях, в колее, на болотистой местности;
• Правильно подобрав мощность пневмодомкрата, автовладелец получает возможность поднять корпус автомобиля в считаные минуты на высоту более 0,5 м. Величину подъема с помощью этого приспособления можно легко отрегулировать посредством объема камеры домкрата, заполненной воздухом;
• Каждый автомобилист прекрасно знает о том, что при использовании механического домкрата, когда возникает необходимость в подъеме автомобиля, приходится прикладывать серьезные физические усилия, поэтому легкость использования пневматического приспособления в полной мере оценят женщины, которым будет обеспечен комфорт при выполнении шиномонтажа с использованием такого удобного приспособления;
• Только необходимостью замены пробитого колеса сфера использования этого устройства не ограничивается. Его можно использовать для решения такой задачи, как вытаскивание автомобиля из глубокой грязи. Механический домкрат в таких ситуациях является бесполезным приспособлением, поскольку для этого устройства необходима твёрдая опора;
• Пневматическое устройство можно легко надуть и быстро спустить. Для его хранения в багажнике не требуется много места.
• Одним из ключевых достоинств этого устройства является то, что модели, выпускаемые известными производителями, отличаются высокой надежностью. Это позволяет автомобилисту быть уверенным в том, что в дороге при пробитии колеса или же попадании в сильную грязь можно будет воспользоваться пневмодомкратом и он не подведет. Разнообразие пневматических устройств позволяет подобрать приспособление по своим финансовым возможностям. Стоимость этого автомобильного прибора зависит во многом от качества материалов, использованных производителем, мощности устройства, а также объема камеры и бренда производителя. В автомобильных магазинах сегодня можно обнаружить устройства, ценник на которые варьируется от 2000 до 20000 р.

подкатный, бутылочный, а также домкрат ШААЗ-5т

В жизни каждого человека множество ситуаций, когда требуется помощь при выполнении того или иного механического действия. Так, при проведении ремонтных или строительных работ часто требуется домкрат.

Ведь без помощи этого специализированного инструмента, созданного специально для того, чтобы фиксировать на заданной высоте тяжелые предметы, буквально нереально проведение значительного количества действий.

• Когда максимально удобны подкатные гидравлические домкраты? ↓
• Какие функции выполняет подкатной гидравлический домкрат? ↓
• Чем отличается бутылочный домкрат? ↓
• Чем отличается гидравлический домкрат ШААЗ 5 тонн и как проводится его ремонт? ↓

В настоящий момент в работе используются два основных варианта домкрата:

• электрические;
• ручные;

Оба варианта отличаются по принципу действия:

• пневматические;
• гидравлические;
• винтовые;
• реечные;

Каждый такой вариант отличается готовностью к различной грузоподъемности. Последняя характеристика для многих из них способна достигать нескольких десятков и сотен тонн. В настоящий момент эти изделия используются для исполнения самых разнообразных типов работ. Хотя большинству потенциальных «пользователей» различные варианты такого изделия знакомы по выполнению ремонтных работ автомобиля.

Когда максимально удобны подкатные гидравлические домкраты?

Именно при выполнении ремонтных работ транспортного средства чаще всего используется подкатной гидравлический домкрат.

Отличительной особенностью такой модели становится возможность прилагать относительно небольшое усилие, чтобы активировать действующую силу этого устройства.

Эта разновидность гидравлических моделей отличается низким стальным корпусом, который размещается на колесиках плунжерах. Рабочее усилие обеспечивает длинная приводная ручка.

Такое изделие особенно успешно работает на ровном и твердом покрытии. Для обеспечения его успешной деятельности важно внимательно соблюдать требования эксплуатации.

Какие функции выполняет подкатной гидравлический домкрат?

Этот вид изделий чаще всего встречается среди оборудования шиномонтажных мастерских и станций техобслуживания. Их главной задачей становится быстрый подъем механических средств на нужную высоту для успешного проведения технического обслуживания или ремонта.

В этой ситуации максимально удобна длинная ручка, позволяющая разместить устройство в любой точке под автомобилем. Специализированная педаль дает возможность поднять авто на нужную высоту за короткое время.

Специалисты относят к положительным моментам действия этого устройства:

1. Почти максимальный коэффициент полезного действия.
2. Высокая степень грузоподъемности.
3. Возможность плавного хода подъема за счет использования свойств гидравлической жидкости.
4. Готовность устройства к точной фиксации на удобной для выполнения работ высоте.
5. Возможность выполнения подъема в короткие сроки.
6. Способность механизма к эффективному торможению.

Домкрат HobbyLine

В настоящий момент в продаже представлено несколько базовых вариаций гидравлических подкатных домкратов:

• модели серии HobbyLine®, использующихся в частном применении;
• варианты серии FrogLine®, относящиеся к категории специализированного оборудования и отличающиеся готовностью работать на неровных площадках;
• серия CrocoLine® является профессиональным оборудованием, которое используется в работе автомастерских;
• подкатные пневмогидравлические домкраты, готовые выполнять работы на максимально ограниченном пространстве;
• модели ножничного типа, способные поднимать грузы максимального веса за короткий срок и успешно удерживать его на выбранной высоте;

К поломке такого устройства может приводить использование на максимальной высоте, которая определена для выбранного устройства. Максимально высок риск поломки такого типа оборудования при использовании на наклонной поверхности. Для проведения ремонта потребуется устранить причину неисправности и восстановить первоначальную структуру этого устройства. Для проведения сложного ремонта желательно обратиться к специалистам.

Чем отличается бутылочный домкрат?

Также в самостоятельном использовании часто удобен и привлекателен бутылочный домкрат. Он используется исключительно для проведения вертикального подъема грузов.

Варианты такого типа оборудования могут быть:

• ручные;
• электроприводные;
• с механическим приводом;
• одноплунжерные;
• многоплунжерные;

Каждая такая модель характеризуется максимально высокой надежностью, обеспечивая возможность выполнения подъема грузов, масса которых готова достигать 2 тонн. В большинстве случае такие модели относятся к видам промышленного оборудования. Поломки могут возникнуть при ошибочной эксплуатации или попутках подъема грузов значительной массы на поверхностях, которые для этого не предназначены.

Нарушение правил выполнения подъема может нарушить успешную работу гидравлического устройства и сальников. При проведении ремонта эти изделия требуют приглашения специалистов.

Как выбрать и правильно использовать электрические переносные лебедки – подробное практическое руководство.

Как и где применяются металлические скиповые подъемники – один из самых непопулярных грузоподъемных видов оборудования. Тем не менее замены ему пока не найдено.

Более распространен грузовой консольный подъемник.

Чем отличается гидравлический домкрат ШААЗ 5 тонн и как проводится его ремонт?

Сегодня одной из наиболее успешно используемых моделей домкрата становится гидравлический домкрат ШААЗ 5 тонн. С его помощью с равным успехом можно обеспечивать подъем автомобиля над смотровой ямой или выполнение подъема автомобиля для выполнения ремонта на дороге.

Его отличительной особенностью становится использование масла ВМГ-3, позволяющее отказать от дополнительной смазки. Грузоподъемность этой модели готовы достигать 25 тонн.

Этот бутылочный гидравлический домкрат максимально долговечен и надежен в работе. К вариантам его поломки относится нарушение успешной работы сальников и непосредственно гидравлического механизма.

http://www.youtube.com/watch?v=6EHI3ewe-3Y

В большинстве случаев для проведения ремонта требуется приглашение квалифицированных специалистов, готовых использовать в выполнении ремонтных работ только оригинальные запасные части и оборудование для устранения неисправностей.

Также варианты выполнения ремонта этого вида оборудования представлены в сопроводительных документах, которые предоставляются покупателю при оформлении покупки. Учитывая ответственную миссию, которую выполняет это оборудование при выполнении ремонтных работ, поднимая грузы на выбранную высоту над тем, кто выполняет ремонт, устранение неисправностей всегда лучше доверять профессионалам.

Статья была полезна?

0,00 (оценок: 0)

Узнайте, как работают гидравлические домкраты

Рис. 1: Гидравлические домкраты

В гидравлическом домкрате давление жидкости умножает силу в цилиндре для подъема тяжелого груза. Эти домкраты имеют множество применений: механические мастерские, автомобильная промышленность, погрузочно-разгрузочное оборудование, подъемные платформы, железнодорожные работы и гидроэлектростанции. В этой статье рассматривается, как работают гидравлические домкраты, как их правильно использовать, различные типы домкратов и что следует учитывать при выборе гидравлического домкрата.

Содержание

• Принцип действия гидравлического домкрата
• Компоненты гидравлического домкрата
• Как пользоваться гидравлическим домкратом
• Типы гидравлических домкратов
• Критерии выбора
• Безопасность
• Часто задаваемые вопросы

• Резьбовой гидравлический домкрат

• Гидроцилиндры плоского домкрата

• Полые гидравлические домкраты

Принцип действия гидравлического домкрата

Гидравлический домкрат работает по закону Паскаля. Этот закон гласит, что изменение давления в одной точке замкнутой несжимаемой жидкости приводит к точному изменению давления в каждой точке. Этот закон также распространяется на гидравлический домкрат и тормозную систему большинства транспортных средств. По закону давление равно силе, деленной на площадь. Следовательно, сила равна давлению, умноженному на площадь. Если давление постоянно, а площадь увеличивается, сила также увеличивается.

Рисунок 2: Принцип работы гидравлических подъемных устройств (закон Паскаля): малая сила (А), несжимаемая жидкость (В) и большая подъемная сила (С).

Рисунок 2 иллюстрирует закон Паскаля и то, как работают гидравлические домкраты. Человек воздействует на рычаг, чтобы надавить на поршень поршня (рис. 2, обозначенный буквой А). Это нисходящее движение создает изменение давления. Жидкость в большом гидравлическом цилиндре (рис. 2, обозначенный B) одинаково изменяет давление, воздействуя на поршень поршня (рис. 2, обозначенный C). Поскольку давление представляет собой отношение силы к площади, большая площадь поверхности поршня поршня распределяет большую подъемную силу. Большая сила поднимает груз над гидроцилиндром. Чтобы поднять груз на разумную высоту, поршень плунжера должен переместиться на большее расстояние, чем поршень поршня.

Пример

Гидравлический домкрат с отношением площади поршня к поршню 1:100 поднимает автомобиль массой 1,5 тонны. Автомобиль воздействует на поршень поршня с силой примерно 15000 Н. Однако поршень плунжера требует усилия всего 150 Н, чтобы толкнуть его вниз. Поршень плунжера должен двигаться вниз на 100 см на каждый 1 см подъема поршня. Это движение возможно из-за циклической операции, включающей резервуар и обратный клапан (не показан на рисунке 2).

Компоненты гидравлического домкрата

Имеется семь основных частей гидравлического домкрата:

• Резервуар: Резервуар хранит гидравлическую жидкость для изменения давления.
• Плунжерный поршень: Плунжерный поршень выталкивает гидравлическую жидкость из резервуара через обратный клапан в гидроцилиндр.
• Обратный клапан: Обратный клапан предотвращает возврат жидкости из цилиндра поршня в цилиндр плунжера. Таким образом, поршневой цилиндр поддерживает возрастающее давление.
• Цилиндр гидроцилиндра: Цилиндр гидроцилиндра передает давление гидравлической жидкости на поршень гидроцилиндра.
• Поршень подъемника: Поршень подъемника поднимает груз.
• Выпускной клапан: Выпускной клапан гидравлического домкрата возвращает жидкость под давлением в резервуар.
• Рукоятка:  Рукоятка гидравлического домкрата обеспечивает рычаг для легкого перемещения поршня плунжера.

Стандарт ANSI/ASME B30 содержит рекомендации и правила по конструкции, установке, эксплуатации, проверкам, испытаниям, техническому обслуживанию и использованию подъемных машин, таких как гидравлические домкраты.

Как пользоваться гидравлическим домкратом

Правильное использование гидравлического домкрата зависит от конкретного применения. В этом разделе подробно описаны сходства между использованием гидравлического домкрата в любой ситуации.

• Ранее:  Прежде чем использовать гидравлический домкрат, необходимо учесть важные моменты.

1. Убедитесь, что домкрат стоит на ровной поверхности.
2. Проверьте домкрат на наличие повреждений или утечек.
3. Подготовьте стойки домкрата, чтобы выдержать вес груза после подъема.

• Во время:

1. Вставьте рукоятку в гнездо поршня плунжера, чтобы накачать домкрат и поднять груз на нужную высоту.
   1. Убедитесь, что поршень подъемника касается груза в надлежащей точке подъема. Например, ось автомобиля.
2. Вставьте стойки домкрата под груз рядом с гидравлическим домкратом и опустите вес груза на стойки домкрата.
3. Выполните любую необходимую работу.
4. Снова поднимите груз с помощью гидравлического домкрата и снимите стойки домкрата.
5. Откройте гидравлический выпускной клапан, чтобы медленно опустить груз.

Типы гидравлических домкратов

Бутылочный гидравлический домкрат

Гидравлический бутылочный домкрат, или домкрат для виски, имеет форму бутылки и представляет собой компактный гидравлический домкрат. Он имеет вертикальный подъемный цилиндр с опорной площадкой наверху. Небольшой резервуар подает гидравлическую жидкость к главному цилиндру под гидроцилиндром. Соединяя и равномерно распределяя несколько бутылочных домкратов по основанию груза, бутылочные домкраты могут образовывать вертикальную систему гидравлических домкратов для подъема тяжелых объектов с широким основанием, таких как дом. Бутылочный домкрат достаточно легкий, чтобы его можно было удерживать и использовать как горизонтальный гидравлический домкрат.

Гидравлический домкрат

Гидравлический домкрат или тележка состоит из горизонтального цилиндрического поршня, толкающего короткий конец коленчатого рычага. Длинный рычаг коленчатого рычага соединяется с подъемной площадкой, обеспечивая вертикальное перемещение груза. Горизонтальный цилиндр и поршень позволяют домкрату работать с низким профилем. Колесики на основании обеспечивают легкое маневрирование под грузом.

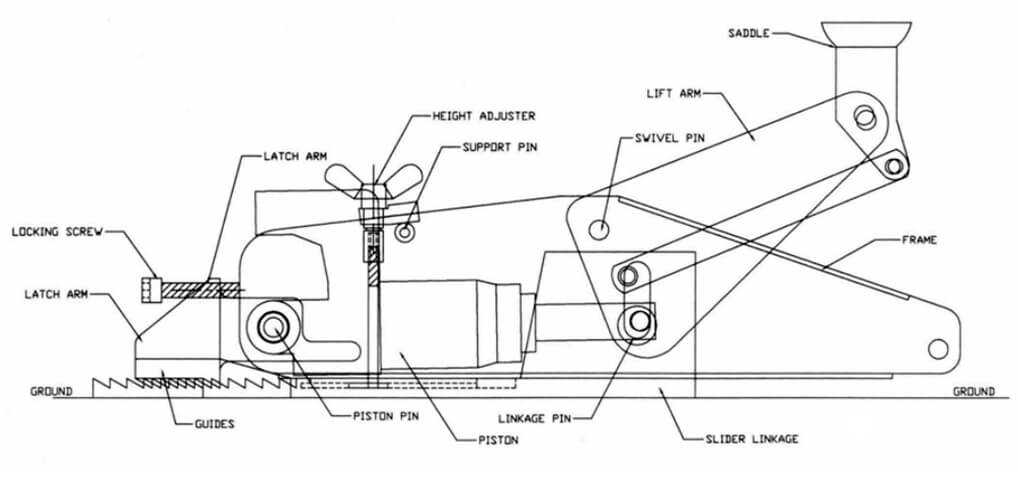

Рисунок 8: Гидравлический домкрат

Гидравлический ножничный домкрат

Ножничные домкраты не могут удерживать такой большой вес или поднимать на такую ​​высоту, как напольные домкраты. Поэтому эти домкраты подходят только для подъема автомобиля для замены колеса. При этом они компактны и легко помещаются в багажнике любого автомобиля. Гидравлический ножничный домкрат намного проще в эксплуатации, чем его ручной аналог.

Гидравлический трансмиссионный домкрат

Гидравлический трансмиссионный домкрат предназначен специально для трансмиссии автомобиля. Домкрат имеет вертикальный поршень с широкой рамой сверху. Рама зажимает трансмиссию, чтобы опустить ее с автомобиля или поднять обратно на автомобиль. Гидравлические трансмиссионные домкраты являются необходимым инструментом в любой автомастерской.

Критерии выбора

Существует несколько спецификаций гидравлического домкрата, которые следует учитывать при принятии решения о том, какой из них лучше всего подходит для конкретного применения. Вот несколько полезных советов:

• Грузоподъемность:
  Грузоподъемность является наиболее важным параметром.
• Зазор: Убедитесь, что гидравлический домкрат выдерживает нагрузку. Гидравлический напольный домкрат, например, имеет низкий профиль.
• Высота подъема: Определите, что домкрат может подниматься достаточно высоко для выполнения необходимой работы.
• Автоматические или ручные: Гидравлические домкраты могут быть автоматическими или ручными. Ручные гидравлические домкраты используют ручную силу, а автоматические гидравлические домкраты используют воздушную или электрическую энергию. Однако принцип работы тот же.
• Применение: Конструкция некоторых гидравлических домкратов специально предназначена для конкретных промышленных функций, например, гидравлические домкраты, используемые для раскалывания бревен. Проверьте, может ли он работать по назначению.

Безопасность

Важно правильно использовать такое оборудование, как гидравлические домкраты. В дополнение к критериям выбора учитывайте следующее:

• Не превышайте максимальную грузоподъемность в тоннах. Перегрузка может привести к повреждению корпуса цилиндра или утечке гидравлической жидкости. Однако в конструкции некоторых гидравлических домкратов предусмотрен перегрузочный клапан на случай превышения максимального давления.
• В резервуаре всегда должно быть достаточно масла. В противном случае не будет достигнуто максимальное давление гидравлического домкрата.
• Течь в цилиндре во время работы может привести к несчастному случаю со смертельным исходом. Ознакомьтесь с инструкциями производителя по профилактическому обслуживанию.

Часто задаваемые вопросы

Как работает гидравлический домкрат?

Пользователь качает ручку гидравлического домкрата, чтобы перекачать гидравлическую жидкость из одного цилиндра в больший цилиндр. Согласно закону Паскаля, это позволяет небольшой силе от рукоятки перейти в большую силу на подъемном конце домкрата.

Домкраты используют гидравлическую энергию?

Многие домкраты, которые можно найти в ремонтных мастерских и домашних гаражах, используют гидравлический привод. При этом также можно использовать ручные, электрические и воздушные домкраты.

• Резьбовой гидравлический домкрат

• Гидроцилиндры плоского домкрата

• Полые гидравлические домкраты

Seastar DK3009 Жгут проводов для плит гидравлического домкрата

Дометик Систар

(пока отзывов нет) Написать обзор

Dometic Seastar

Seastar DK3009 Жгут проводов для плит гидравлического домкрата

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема отзыва

Обязательно

Комментарии Обязательно

Артикул:

ДК3009

Состояние:

Новый

MSRP: $73,97

$54,97

— Вы экономите $19,00

Обычно отгружается в течение 1-2 рабочих дней. Чтобы узнать о наличии, воспользуйтесь страницей запроса на наличие товара.

• Описание
• Информация о гарантии

Описание

SeaStar DK3009 Жгут проводов для гидравлических домкратов для всех насосов и приводов

Сменный гидравлический насос, привод и электродвигатель Dometic для домкратов Detwiler. Гидравлический жгут проводов совместим со всеми насосами и приводами.

Вопросы?

• Техническая поддержка: см. нашу страницу технической поддержки
• Запрос на складе: Страница запроса на складе
• Руководство по сборке гидравлического рулевого управления Seastar

---

• Отсутствие налога с продаж при покупках за пределами Калифорнии
• Время доставки на страницах относится только к платной доставке
• Экспертная служба поддержки клиентов
• Ранее Teleflex, Seastar теперь Dometic Marine

Международные клиенты: мы отправляем по всему миру, стоимость доставки может быть слишком высокой на нашем веб-сайте, свяжитесь с нами , чтобы получить предложение.
