Устройство и работа предпускового подогревателя автомобилей Камаз

Предпусковой подогреватель автомобиля Камаз предназначен для нагрева жидкости в системе охлаждения и масла в картере двигателя перед его пуском в холодное время года.

Техническая характеристика предпускового подогревателя Камаз (ПЖД-30)

Тип - ПЖД-30

Теплопроизводительность МДж/ч, (ккал/ч) - 108,9 (2600)

Топливо - Применяемое для двигателя

Расход топлива, кг/ч - 4,5

Воспламенение топлива - Электроискровой свечой от транзисторного коммутатора с катушкой зажигания

Время работы свечи, с (не более) - 30

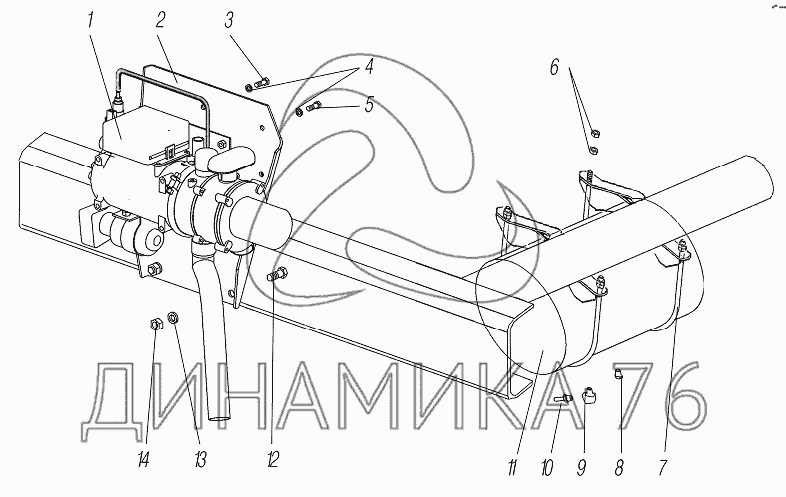

Рис.1 - Предпусковой подогреватель Камаз (ПЖД-30)

1-электромагнитный клапан, 2-теплообменник, 3-заливная воронка, 4-двигатель, 5-топливный бачок, 6-передняя поперечина рамы, 7-насосный агрегат

Подогреватель ПЖД-30 установлен под передней поперечиной рамы автомобиля Камаз и состоит из следующих узлов и систем:

- теплообменника 2 (рис. 1) в сборе с горелкой;

- электромагнитного топливного клапана 1 с форсункой и электронагревателем топлива в сборе;

- насосного агрегата 7 с электродвигателем, вентилятором, жидкостным и топливным насосами;

- системы электроискрового розжига с искровой свечой и транзисторным коммутатором;

- системы дистанционного управления подогревателем с переключатёлем режимов работы, контактором электродвигателя и реле электронагревателя топлива.

В горелке топливо смешивается с воздухом. Образовавшаяся смесь воспламеняется и сгорает. Горелка съемная, крепится к теплообменнику предпускового подогревателя Камаз болтами.

На горелке установлены электроискровая свеча и топливный электромагнитный клапан в сборе с форсункой и электронагревателем топлива.

Теплообменник подогревателя Камаз состоит из двух связанных между собой полостей: внутренней и наружной. В нем охлаждающая жидкость нагревается.

Насосный агрегат состоит из вентилятора (нагнетателя), топливного и жидкостного насосов, приводимых в действие от одного электродвигателя.

Жидкостный насос центробежного типа предназначен для обеспечения циркуляции теплоносителя между предпусковым подогревателем и двигателем Камаз.

Вентилятор центробежного типа обеспечивает подачу воздуха в горелку теплообменника подогревателя ПЖД-30. Топливный насос шестеренного типа обеспечивает подачу топлива под давлением к форсунке теплообменника подогревателя.

Рис.2. Электрическая схема системы предпускового подогревателя Камаз (ПЖД-30)

1- электромагнитный насос, 2 - катушка зажигания предпускового подогревателя с коммутатором, 3 — искровая свеча, 4 - электромагнитный клапан, 5 - нагреватель топлива, 6 - реле нагревателя, 7 - переключатель управления предпусковым подогревателем, 8 - предохранитель (30 А), 9 — контактор, I - к предохранителю

Система электроискрового розжига предназначена для обеспечения искрового разряда в горелке при пуске подогревателя Камаз.

Топливная смесь в горелке теплообменника подогревателя воспламеняется высоковольтным разрядом, который образуется между электродами свечи 3 (рис.

2). Высокое напряжение на электродах свечи создается транзисторным коммутатором с индукционной катушкой 2.

Система дистанционного управления предпусковым подогревателем Камаз дает возможность управлять работой подогревателя как при рабочем положении кабины автомобиля, так и при опрокинутой кабине.

Переключатель управления работой подогревателя ПЖД-30, установленный на кронштейне в кабине, имеет четыре положения:

- положение 0 — все выключено; положение I — включен электродвигатель насосного агрегата, электромагнитный топливный клапан и электроискровая свеча;

- положение II — включен электродвигатель насосного агрегата и электромагнитный топливный клапан; положение III — включен электродвигатель насосного агрегата и электронагреватель топлива.

Рис.3. Схема работы предпускового подогревателя Камаз (ПЖД-30)

1 — картер двигателя; 2 — насосный агрегат; 3 — труба отвода газов; 4 — теплообменник подогревателя; 5, 11 - воздухопровод к горелке подогреватели; 6 — труба подвода жидкости из подогревателя и блок; 7 - трубы отвода жидкости из блока в подогреватель; 8 — фильтр тонкой очистки топлива; 9 — подводящий топливопровод к насосу низкого давления; 10 — сливной топливопровод; 12—ручной топливоподкачивающий насос; 13 — водяной насос двигателя; 14— топливный бачок подогревателя; 15 — топливный кран подогрева-теля; 16 — подводящий топливопровод к насосному агрегату

Предпусковой подогреватель Камаз работает следующим образом. Топливный насос подогревателя отбирает топливо из бачка 14 (рис.3), которое через открытый электромагнитный клапан подводится к форсунке и впрыскивается во внутреннюю полость горелки теплообменника подогревателя.

Распыленное топливо смешивается с подаваемым вентилятором воздуха, воспламеняется и сгорает, нагревая в теплообменнике 4 охлаждающую жидкость. Продукты сгорания топлива через трубу отвода газов 3 направляются под масляный картер 1 двигателя и нагревают в нем масло.

Топливо очищается двумя фильтрами, установленными в корпусе электромагнитного клапана и на форсунке. Питание подогревателя ПЖД-30 осуществляется из специального топливного бачка, заполнение которого происходит автоматически при работе двигателя.

Когда двигатель не работает, бачок может быть заполнен ручным топливоподкачивающим насосом, установленным на топливном насосе высокого давления.

При эксплуатации предпускового подогревателя Камаз следите, чтобы не было течи охлаждающей жидкости и топлива в соединениях трубопроводов, шлангов и кранов.

Соединения топливопроводов с подогревателем должны быть герметичны, так как подсос воздуха в топливную систему не допускается.

Наличие воздуха или течь в топливной системе подогревателя Камаз приводит к ненадежной работе и произвольной остановке подогревателя. Работа подогревателя ПЖД-30 с открытым пламенем на выпуске недопустима.

Проверка работоспособности предпускового подогревателя Камаз

Нормальная работа предпускового подогревателя Камаз определяется по равномерному гулу в теплообменнике при горении и выходу отработавших газов без дыма и открытого пламени.

При необходимости отрегулируйте расход топлива редукционным клапаном топливного насоса Камаз, для чего:

- отверните колпачковую гайку на топливном насосе;

- ослабьте контргайку регулировочного винта;

- поворачивая регулировочный винт вправо (подача топлива увеличивается) или влево (подача топлива уменьшается), отрегулируйте режим работы подогревателя.

По окончании регулирования застопорите регулировочный винт контргайки и наверните колпачковую гайку.

Для обеспечения нормальной работы подогревателя ПЖД-30 регулируйте подачу топлива при отрицательных температурах окружающего воздуха.

После мойки автомобиля или преодоления брода в холодное время года удалите воду, попавшую в воздушный тракт вентилятора, включением насосного агрегата на 3...4 мин (поставьте переключатель в положение III, предварительно отсоединив провод электронагревателя топлива).



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

Система охлаждения

1. Для чего служит система охлаждения? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Система охлаждения бывает двух видов:

1.______________________________________________________________________

2.______________________________________________________________________

3. Какая должна быть температура охлаждающей жидкости для нормальной работы двигателя?_______

4.Какие узлы и агрегаты включает в себя жидкостная система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. По какому кругу циркулирует жидкость на этом рисунке?

__________________________________________________________________

6. Какой узел системы охлаждения служит для ускорения прогрева холодного двигателя и автоматического регулирования его теплового режима в заданных пределах? __________________________________________________________

7. Что изображено на рисунке? Напишите назначение и устройство этого узла.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8.Напишите назначение и устройство радиатора системы охлаждения ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Из какого материала изготовлены баки и сердцевина радиатора? ___________________________________________________________________________

10. Как называется этот узел системы охлаждения? Напишите его устройство и работу.

.

11. Для чего в крышке радиатора устанавливают паровоздушный клапан? ____________________________________________________________________________________________________________________________________________________________________________________

12. Где устанавливаются датчики указателя температуры охлаждающей жидкости? _____________________________________________________________________________________

13. Для чего на некоторых автомобилях устанавливают предпусковые подогреватели? _____________________________________________________________________________________

14. Какие три положения имеет переключатель предпускового подогревателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Опишите схему работы предпускового подогревателя

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Предпусковые подогреватели Webasto - Автотехцентр Автомаркет сертифицированный автосервис

Предпусковой подогреватель

Вебасто — Ваш автомобиль встретит Вас теплом!

Ваш автомобиль заведётся с полоборота даже в самый лютый мороз, Температура в салоне автомобиля будет намного выше, чем на улице. Лобовое стекло не будет замерзшим. Особенно это очень важно, если у Вас дети. Вы не будете отвлекаться на прогрев двигателя и салона и очистку лобового стекла от льда.

Купить предпусковой подогреватель Webasto в Абакане

В последнее время зима показывала, как бывает уязвима и беззащитна перед сильным морозом даже современный автомобиль. Владельцы авто приходилось вспоминать старые "дедовские" способы разогрева машин: не совсем гуманный способы: "прикуривания автомобиля", паяльная лампа и в следствии чего дорогостоящий ремонт для автомобиля обеспечен. Если все эти способы не помогали, вызов такси или общественный транспорт. Зима холодное и экстремальное время для автомобиля, ее нельзя отменить. Можно защитить свой автомобиль и купить предпусковой подогреватель Webasto - это надежная защита от суровой температуры и капризов погоды!

Автомаркет г.Абакан, ул. Итыгина 25, тел: 8(908) 325-05-75

Предпусковой подогреватель Вебасто - отличия от других систем

Предпусковой отопитель наиболее выгодно отличается от других систем отопления авто тем, что для прогрева салона и двигателя он не требует запуска двигателя вашего авто. Следует принять во внимание что, он прогревает сам двигатель и это гарантирует "теплый" запуск двигателя при температурах до – 40°С и ниже.

В системе автозапуска прогрев салона зависит от того, завелся ли двигатель и только после прогрева двигателя начинает прогрев салона.

Еще одно преимущество — гибкость. Можно просто включить подогреватель в нужное время всего на несколько десятков минут, и все! Стоит учесть что машина не привязана к конкретному месту стоянки (в отличие от других эл. систем с внешним источником питания).

Что получаем в итоге? Вы навсегда избавляетесь от «холодных пусков», режима обогрева работающим на холостую мотором, Вы существенно экономите время на прогрев, бензин и ресурс двигателя.

А знали ли Вы, что: Если отопитель установлен в авторизованном сервисном центре "Вебасто", поставщик автомобиля не имеет права снять автомобиль с гарантии. По российским нормам, он может отказать в гарантии только на конкретный пришедший в негодность элемент и только при условии, что он докажет, что причиной выхода из строя этого элемента явилась установка или работа подогревателя. В сервисных центрах "Вебасто" оборудование устанавливается по инструкциям, согласованным с производителями, либо под контролем специалистов "Вебасто

Отопители «Вебасто» — удобное решение!

Для наилучшего прогрева двигателя и существенного повышения температуры в салоне мы рекомендуем устанавливать на все автомобили модификацию Thermo Top Evo 5 тепловой мощностью 5 кВт. За средний цикл работы (30 мин) потребление топлива этим подогревателем не превысит 0,35 л. "Бюджетная" версия тепловой мощностью 4 кВт устанавливается для прогрева либо только двигателя, либо только салона, или в умеренном климате на автомобилях малого и компакт(класса. Расход топлива за 30 мин — не более 0,25 л.

Схема подключения и процесс работы:
  • Подогреватель активируется с помощью одной из систем управления.
  • Производится старт подогревателя: его топливный насос начинает забор топлива из бака автомобиля через топливозаборник. Включается нагнетатель воздуха, встроенный в подогреватель, и закачивает воздух извне через воздухозаборник
  • В камере сгорания образуется топливовоздушная смесь, и при достижении нужных параметров она поджигается с помощью металлокерамического штифта.
  • Жидкостный циркуляционный насос прокачивает жидкость из системы охлаждения двигателя по контуру через теплообменник подогревателя, двигатель, радиатор штатного отопителя салона и снова в подогреватель.
  • Когда контур прогревается до определенной температуры, блок управления подогревателя автоматически включает вентилятор штатного отопителя салона.
  • При дальнейшем повышении температуры блок управления подогревателя может автоматически перевести его в режим половинной производительности или в "ждущий" режим для экономии топлива и электроэнергии

Видео как работает подогреватель:

Официальный сайт: www.webasto.ru, тел горячей линии: 8 (800) 250-19-99.

Установка, ремонт и замена Eberspacher в Уфе

Диагностика, обслуживание и ремонт Эберспехер в Уфе

Установка и эксплуатация предпусковых подогревателей не исключает вероятность поломки и выхода из строя различных элементов системы. Своевременно выполнить диагностику и ремонт отопителя Эберспехер в Уфе вы всегда можете в нашем автотехсервисе. По внешним признакам не всегда можно однозначно определить причину поломки. Для считывания кодов ошибок мы используем специальное оборудование и следуем рекомендациям производителя. Точно определяем проблемный узел и восстанавливаем работоспособность автономного отопителя.

Где выполнить ремонт Eberspacher?

Предпусковые обогреватели Эберспехер отличаются сложной конструкцией камеры сгорания, и требуют определённых навыков для проверки и ремонта. Большое количество предложений и инструкций по ремонту автономных отопителей не означает, что качественно выполнить эту работу может каждый. Выбирая исполнителя для ремонта Eberspacher Hydronic, мы рекомендуем проверить надежность автосервиса и убедиться в профессионализме сотрудников. Обращаясь к нам, в автосервис «Автодеталь-Уфа», вы можете быть уверены в качестве выполняемых работ и в компетенции специалистов. Мы используем оригинальные запчасти и проверенные аналоги, выполняем все операции с оборудованием в соответствии с рекомендациями производителя.

Основные этапы диагностики Эберспехер

Правильный и быстрый ремонт зависит от точности диагностирования проблемы. К наиболее распространённым проблемам можно отнести:

  • повреждённый или замерзший топливопровод;
  • физическая поломка навесных агрегатов;
  • выход из строя свечи накаливания или горелки;
  • программные блокировки, по причине неправильной эксплуатации.

У нас вы можете заказать диагностику отопителя Эберспехер Гидроник в Уфе и выяснить причины некорректной работы, дополнительно мы можем выполнить диагностику двигателя и системы зажигания. Комплекс мероприятий позволяет гарантировать стабильность и надёжность при эксплуатации подогревателя.

Проверку работоспособности автономного нагревателя проводим с использованием необходимого программного обеспечения и специального дата-кабеля. Попытки самостоятельного подключения самодельных устройств могут привести к дополнительным ошибкам в работе подогревателя и программной блокировке. Хотите узнать, как правильно эксплуатировать автомобиль, чтобы реже выполнять диагностику и ремонт автономных отопителей Eberspacher? Оставьте заявку на сайте, опишите вашу ситуацию и причину обращения, и мы перезвоним вам в скором времени.

Датчик температуры охлаждающей жидкости (ДТОЖ) – устройство, принцип работы

Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

Устройство и принцип работы датчика температуры охлаждающей жидкости

"Прародителем" современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

Схема подключения датчика температуры охлаждающей жидкости

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

Где находится датчик температуры охлаждающей жидкости

Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

Где расположен датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

Признаки неисправности ДТОЖ

Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

  • проблемы с запуском двигателя в холодную погоду,
  • плохой выхлоп на холодном двигателе,
  • повышенный расход топлива и т.д.

Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно

Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
4800 - 66004,00 - 4,50
1040003,75-4,00
202200 - 28003,00 - 3,50
3013003,25
401000-12002,50 - 3,00
5010002,5
608002,00-2,50
80270 - 3801,00-1,30
110 0,5
 разрыв цепи5,0 ±0,1
 замыкание на "землю"

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
254-266
20283-2970,6 - 0,8
80383-3971,0-1,2
 разрыв цепи5,0 ±0,1
 замыкание на "землю"
