Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата

Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте.

Часто вес этих грузов превышает возможности человека.

Поэтому для решения таких задач применяют различные виды домкратов, в том числе и гидравлический домкрат.

Преимущества и недостатки

Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:

  • Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
  • Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80 процентов.
  • Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
  • Способность обеспечить высокую точность момента торможения.
  • Стабильную надёжность фиксации груза на требуемой высоте.
  • Применение различных схем подъёма груза.
  • Небольшие габариты для заданных параметров подъёма.

К недостаткам относятся:

  • Начальная высота подъёма выше, чем у механических домкратов.
  • Они достаточно медленные при подъёме и опускании.
  • Большую массу по сравнению с механическими домкратами.
  • Относительно крупные массогабаритные характеристики.
  • Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
  • Критичность к горизонтальному уровню установки.
  • Требуют проведения регулярных регламентных работ.
  • Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
  • Относительно высокая цена каждого агрегата.

Классификация гидравлических домкратов

Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.

К техническим характеристикам следует отнести:

  • грузоподъёмность;
  • максимально допустимая высота подъёма заданного груза;
  • геометрические размеры самой конструкции;
  • допустимому усилию на привод, создаваемому домкратом;
  • виду подключённого привода. Обычно применяют два вида или механический или электрический;

Конструкция гидравлического домкрата определяется поставленными задачами.

В основном они бывают следующих видов:

  • Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
  • Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
  • Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
  • В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.





Устройство и принцип работы гидравлического домкрата

Принцип работы любого гидравлического домкрата основан на известном ещё со школы законе Паскаля. Все гидравлические домкраты выполнены как два сообщающихся сосуда. Они заполнены специальным гидравлическим маслом. В процессе перекачки этого масла из одного сосуда в другой через специальный клапан, во втором сосуде создаётся избыточное давление. Благодаря этому давлению происходит процесс движения поршня домкрата, Этот поршень исполняет роль подъёмника.

Чтобы вернуть поршень домкрата в исходное состояние открывается так называемый стравливающий клапан. Через него гидравлическое масло возвращается в первоначальную ёмкость. По аналогичному принципу построен пневматический домкрат. Главной особенностью таких домкратов является использование для операции подъёма и опускания, давление воздуха. Оно создаётся отдельным компрессором.

Управление домкратом зависит от модели выбранного насоса. Процесс управления может осуществляться либо вручную, гидравлической системой, либо пневматической системой.

Детальная схема гидравлического домкрата включает следующие элементы:

  • Цилиндрический корпус. В нем размещается гидравлическое масло. Он является одним из сообщающихся сосудов.
  • Поршень. Он двигается в корпусе благодаря давлению масла. Это давление создаётся системой управления.
  • Распределитель. С его помощью происходит перераспределение давления в требуемом направлении.
  • Фильтр для очистки гидравлического масла. Благодаря ему происходит удаление грязи и различных частиц из состава масла. Кроме этого он предотвращает образование областей с повышенной вязкостью.
  • Нагнетающий клапан. С его помощью в рабочей области домкрата поддерживается требуемое давление. Это способствует поднятие необходимого груза на заданную высоту и его удержании на этой высоте.
  • Для возврата поршня в исходное положение предусмотрен специальный клапан сброса давления.
  • Внешний насос. С его помощью происходит нагнетание масла в цилиндр и поддержание требуемого давления. В современных домкратах обычно применяют три вида насосов: шестереночный, пластинчатый, поршневой.

Ремонт гидравлического домкрата своими руками

Принцип работы гидравлического домкрата

Работа гидравлического домкрата основана на принципе механического гидравлического рычага .

В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.

Конструкция гидравлического домкрата

Рассмотрим конструкцию домкрата подробнее.

Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.

Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.

При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8.

За счет этого разрежения клапан 5 открывается, а клапан 6 закрывается.

Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.

Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней.

Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.

После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз - жидкость вытесняется под поршень.

В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.

Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.

За счет чего происходит увеличение усилия в гидравлическом домкрате

Как было отмечено ранее усилие в гидравлическом домкрате усиливается за счет механического и гидравлического рычагов, рассмотрим это на нашем примере.

Согласно правилу рычага: F2=F1*l1/l2

То есть если плечо l1 в три раза больше чем l2, то усилие, прилагаемое к плунжеру F2 будет в три раза больше, чем то, которое было приложено к ручке. Но это лишь первый этап усиления в гидравлическом домкрате.

Второй этап основан на принципе гидравлического рычага, согласно которому: F3=F2*Sпор/Sплун

Где Sпор и Sплун площади поршня и плунжера соответственно. То есть если диаметр плунжера в 4 раза меньше диаметра поршня, то усилие на поршне со штоком будет в 4^2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Устройство гидравлического подъемника

В рассмотренном примере в одном корпусе были объедены несколько важнейших элементов гидропривода:

  • полость с насосным плунжером и клапанами - это поршневой насос
  • расположенный в цилиндрической полости поршень со штоком - гидроцилиндр
  • емкость с жидкостью - бак

Эти элементы могут быть размещены отдельно, тогда изменятся конструктивные особенности, предназначение домкрата, но принцип его работы останется неизменным. Изменим компоновку ручного домкрата и получим подъемник для ремонтной мастерской.

Поршневой насос, можно заменить на шестеренный. Приводом для насоса послужит электродвигатель.

Рабочая жидкость по рукавам высокого давления будет поступать к гидроцилиндрам, расположенным в направляющих опорах. Для управления движением гидроцилиндров используется гидравлический распределитель. Для защиты системы от перегрузки служит предохранительный клапан.

Принцип работы подъемника

В нейтральном положении распределителя жидкость через предохранительный клапан отправляется на слив. При переключении распределителя жидкость под давлением начнет поступать под поршни гидроцилиндров, заставляя их переместиться вверх. При переключении распределителя в нейтраль полости цилиндров будут заперты, штоки цилиндров будут неподвижны (для исключения движения за счет перетечек используют гидрозамок).

При переключении распределителя в третье положение, жидкость начнет поступать в штоковую полость гидроцилиндра, заставляя его переместиться вниз.

Устройство бутылочного домкрата

Домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.        Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

  • Одноштоковый бутылочный, самый распространенный вид
  •  Двухштоковый бутылочный

Домкрат одноштоковый

Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Гидравлический домкрат своими руками | Строительный портал

Люди издревле сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому зачастую ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такого станка, как гидравлический домкрат, что широко используется и сегодня. Подобная установка в отличие от лебедок имеет большую надежность и способна поднимать большие грузы при меньших затратах.

Содержание:

  1. Предназначение гидравлического домкрата
  2. Конструкция гидравлического домкрата
  3. Принцип работы гидравлического домкрата
  4. Достоинства и недостатки гидравлических домкратов
  5. Классификация гидравлических домкратов
  6. Изготовление гидравлического пресса
  7. Ремонт гидравлического домкрата



Предназначение гидравлического домкрата

Сегодня нельзя представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или смена колеса, без применения домкратов – специальных механизмов, что предназначены для подъема тяжелого груза и фиксации его на требуемой высоте. Наиболее эффективными являются гидравлические домкраты, где рабочее усилие создается при помощи гидравлического масла и поршня.

Первые механические домкраты появились ещё в древности. А идеи создания схемы гидравлического домкрата специально для автомобиля, возникла непреднамеренно. Ремонтник Питер Лунати данную идею подсмотрел в парикмахерской, удивившись, как просто мастер стрижки фиксирует на определенной высоте гидравлическое кресло. В 1925 году был сделан сложный платформенный подъёмник с гидравлической стойкой для автомобиля.

Гидравлические домкраты отличаются грузоподъемностью, что составляет от одной до нескольких сотен тонн, что позволяет их применять при ремонте грузовых машин и другой тяжелой техники.
В качестве грузов используются корпуса машин или настила полов, плиты фундамента и колонны. Зависимо от целей применения, такое оборудование имеет различные габариты и конструкцию.

Гидравлический домкрат используется для перемещения, поднятия и фиксации грузов. Устройство используется в сфере общеслесарных и шиномонтажных работ, а также незаменимо при проведении подготовки машины к долгой поездке для создания балансировки: колесо с помощью домкрата снимается и на специальном оборудовании балансируется.

Современные гидравлические домкраты нашли широкое применение не только на СТО и в автосервисах. Они успешно используются на нефтеперерабатывающих предприятиях, электростанциях и других промышленных комплексах. Высочайший уровень производительности и легкость работы позволили эту технологию внедрить в бытовую среду, поэтому у многих хозяев в гараже имеется гидравлический домкрат.

Данное оборудование способно работать в горизонтальных и вертикальных плоскостях, поэтому оно широко используется на строительно-монтажном полигоне и для натяжения арматурных конструкций из напряженного железобетона.

Конструкция гидравлического домкрата

Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, как правило, масло и выдвигаемый поршень. Гидравлический домкрат имеет удлиненный или короткий корпус, что изготавливается из закаленной стали. Корпус выполняет такие функции: выступает для поршня направляющим цилиндром и является резервуаром для рабочего масла.

Винт с подъемной пятой вворачивается в плунжер, выворачивая винт, поэтому при надобности получается увеличивать максимальную высоту подъема. Домкрат данного вида оснащен гидравлическим насосом с ручным, ножным или воздушным приводом. В устройстве гидравлического домкрата предусмотрены клапаны безопасности и прочие устройства для создания долгой безаварийной работы.

Подъемный механизм и выдвижной гидравлический цилиндр, поднимаемый специальную площадку вверх, находятся в отверстиях корпуса. Спуск происходит при помощи поворота Т-образной ручки. Оборудование имеет полиамидные колеса, обеспечивающие домкрату маневренность. Корпус удлиненного тира используется, в основном, для работы с автобусами и большегрузными машинами.

Принцип работы гидравлического домкрата

Работает любой гидравлический домкрат по принципам сообщающихся сосудов с использованием жидкости. Перед работой необходимо расположить домкрат на ровной твердой поверхности под автомобилем и нажимать при закрытом клапане на рычаг, пока машина не поднимется на требуемую высоту. Спуск автомобиля осуществляется при помощи плавного открытия клапана аппарата против часовой стрелки.

Перекачивается рабочее гидравлическое масло приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратному перетеканию жидкости будут препятствовать клапана – нагнетательный и всасывающий. Чтобы обратно опустить домкрат, необходимо на насосе открыть клапан, тогда из цилиндра масло перетечет назад в насос.

Наличие на корпусе домкрата резьбы, которая защищена грязезащитным кожухом, резьбы на штоке и резьбовых отверстий в основании гарантирует неограниченные возможности использования и работы гидравлических домкратов для опрессовки, зажима и гибки. Высокопрочная опора, что изготовляется из закаленной стали и устанавливается на шток, способна предохранить гидравлический домкрат от повреждений. Рифленая поверхность опоры предотвращает скольжение грузов. Усилие гидравлических домкратов регулируют встроенным манометром.

Достоинства и недостатки гидравлических домкратов

Гидравлические домкраты являются одними из наиболее неприхотливых при всей своей мощности. Важной особенностью гидравлики является несжимаемый рабочий материал. Отсюда - плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения. Гидравлические домкраты демонстрируют высокий уровень КПД - до 80% и значительную грузоподъемность - до 200 тонн при небольшом усилии за счет большого передаточного отношения между поверхностями поперечного сечения плунжера насоса и цилиндра.

Но у гидравлических домкратов начальная высота подъема намного выше, чем у механических моделей. Еще одна трудность - невозможность точного регулирования высоты опускания. Для поддержания в рабочем состоянии домкрата необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников. Транспортировать и хранить такие домкраты можно исключительно в вертикальном положении, так как в противном случае жидкость может из резервуара вытечь.

Недостатки гидравлических домкратов вытекают из достоинств. Они являются относительно медлительными - один цикл работы насоса соответствует не слишком большой высоте подъема. К недостаткам относят большую массу и размеры, высокую цену гидравлического домкрата, а также небольшой ход для одноплунжерных моделей. Кроме того, зачастую у названных инструментов происходят более серьезные поломки и неисправности, чем у механических устройств.

Классификация гидравлических домкратов

Выделяют несколько разновидностей гидравлических домкратов.

Бутылочные гидравлические домкраты

Конструкция бутылочного (вертикального) гидравлического домкрата является самой простой. Сфера использования таких домкратов является достаточно широкой в силу большого диапазона поднимаемого веса - от 2 до 100 тонн. «Бутылки» применяют в грузовом автотранспорте. Помимо главных достоинств гидравлического домкрата, вертикальные модели обладают еще несколькими - это универсальность использования, компактность и большая площадь опоры.

Бывают бутылочные домкраты одноштоковыми и двуштоковыми. Гидравлический одноштоковый аппарат отличается простотой конструкции и удобством эксплуатации, что расширяет области его использования и позволяет выполнять работу любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонт автомобилей, колес железнодорожных вагонов, применение в качестве силового узла пресса, трубогиба, трубореза и подобного инструмента.

Телескопический двуштоковый домкрат имеет схожую конструкцию с бутылочным аппаратом, принцип работы гидравлического домкрата бутылочного типа базируется на использовании нескольких рабочих штоков. Поршень находиться в основе телескопического домкрата. Его можно применять в горизонтальной и вертикальной позиции. Он компактный и подходит большинству машин. Подьем происходит с помощью подьемного рычага, приводящегося в действие гидравлическим цилиндром.

Подкатные домкраты

Работает подкатный домкрат по аналогичному принципу, что и бутылочный, но с отличием, что ось рабочего цилиндра располагается не в вертикальной оси, к тому же поршень не совмещается напрямую с подхватом и подъемный рычаг приводит в действие. Подкатным данный аппарат назван потому, что из себя представляет тележку на колесах, который может катиться по ровной поверхности. Домкрат при подъеме подхвата и рычага «подкатывается» или смещается под груз.

Такой домкрат приводиться в движение таким же качанием рычага, как и бутылочные модели, опускается аналогично - поворотом клапанного винта. При необходимости опускания груза вниз необходимо насадить трубчатую рукоятку на клапанный винт, после чего перегородка войдет в паз этого винта. Вращая рукоятку вокруг своей оси, пользователь вращает и винт соответственно, сбрасывая в рабочем цилиндре давление и опуская на необходимую высоту груз.

Чаще всего подкатный домкрат можно встретить на станции шиномонтажа, потому что он подходит идеально для подъема одной стороны машины, достаточно быстрый в работе и монтаже. Недостатки у подобной конструкции вытекают из названия - подкатному домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, существенный размер и вес затрудняют перевозку агрегата в автомобиле.

Подкатные домкраты классифицируются по назначению, как на фото гидравлических домкратов:

  • Для личного использования автомобилистой, грузоподъемностью до 3 тонн;
  • Для автосервисов и шиномонтажных мастерских, грузоподъемностью до 4 тонн и с наличием педалей предварительного подъема для моментального достижения требуемой высоты подхвата;
  • Для обслуживания тяжелых машин и специальной автотехники (автопогрузчиков), грузоподъемностью до 20 тонн и с наличием педалей предварительного подъема и раздвижной траверсы, что предназначена для поднятия одной стороны машины.

Трансмиссонные подкатные домкраты оснащены специальной поворотной рамой. Здесь проявляется во всей красе плавность и точность хода гидравлических домкратов. Коробка передач автомобиля, что монтируется или демонтируется, может точно фиксироваться в горизонтальной или вертикальной плоскости в нужном положении.

Гидравлические гибриды

Домкраты двухуровневые нужны преимущественно в автосервисах, где работают с разными автомобилями. К особенностям данного приспособления относят две подъемные площадки. Чертеж гидравлического домкрата двухуровневого в целом представляет из себя гибрид подкатного и бутылочного домкрата. А если быть точнее - двухуровневое домкрат используют в на высоте 65 - 375 миллиметров от земли в качестве подкатного и на высоте 375 – 687 миллиметров в качестве телескопического. При работах с подъемным механизмом используют ручной рычаг и ножную педаль.

Пневмогидравлический домкрат в себе сочетает гидравлику и пневматику. Он может быть изготовлен в подкатном решении, имеет грузоподъемность в пределах 2 - 80 тонн. Начальная высота подхвата - низкая. Применяется исключительно как оборудование для автосервиса.

Зацепные домкраты

Низкоподхватные зацепные домкраты широко используются везде, где нужна малая высота подхвата: для установки и демонтажа разного оборудования, для поднятия полотна на железной дороге, а также в автомастерских. Именно подобная низкая высота подхвата, что составляет от 15 миллиметров, с возможностями пошаговой ее регулировки является при сборке механизмов очень удобной и выступает визитной карточкой зацепного домкрата. А вот в основе данного домкрата лежит простое устройство бутылочного типа.

Ромбовые домкраты

Гидравлический ромбовый домкрат в основном требуется для подъема машин при ремонте. Он характеризуется высокой надежностью, если сравнить его с винтовым сородичем, и в простоте использования ему практически не уступает.

В ромбовом домкрате в качестве несущих элементов выступают четыре рычага, что соединены шарнирами. Схема работы гидравлического домкрата и подъем грузов базируется на изменении углов между рычагами. К достоинствам ромбовых домкратов причислят небольшие габариты, что обеспечивает удобное хранение, транспортировку и вместе с этим значительную опорную поверхность и жесткость конструкции. Относительно невелика высота подхвата.

Изготовление гидравлического пресса

Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам изготовить своими руками пресс из гидравлического домкрата, который станет надежным соратником при выполнении целого перечня работ. При его помощи можно отверстия пробивать в разных материалах, запрессовывать вставки и втулки, прессовать отходы металлообработки.

Собрать гидравлический пресс не так уж сложно. Вам понадобиться для этого сварочный аппарат с требуемым количеством сварочных электродов, слесарная ножовка, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для выполнения конструкции пресса. Функции силового агрегата, оказывающего нужное рабочее давление, выполняет гидравлический домкрат.

Первым узлом гидравлического пресса выступает опорная платформа для домкрата. Так как полученное давление будет являться пропорционально приложенным к основанию и верхним рабочим узлам, прочность основы должна быть максимальной. Достичь этого получится, сделав на основе несколько ребер жесткости. Для изготовления основы возьмите стальной квадратный или прямоугольный профиль, что имеет размер 40 на 50 или 50 на 50 миллиметров и отрежьте 4 детали длиной около 250-300 миллиметров при помощи выше указанных инструментов.

После этого необходимо уложить боковыми стенками эти части друг к другу и проварить стыковочные швы сверху и снизу, чтобы увеличить жесткость основания пресса. Для обеспечения большой устойчивости гидравлического домкрата приварите к полученной конструкции пластину из стали, лист которой имеет толщину 8 -12 миллиметров и размер 250 на 200 миллиметров.

Следующим этапом изготовления самодельного пресса из домкрата является производство упора и стоек. Для этого необходимо отпилить 2 детали из профилированной толстостенной трубы прямоугольной или квадратной формы необходимой длины. Чтобы ее вычислить, требуется уточнить по прилагаемой инструкции к домкрату величину максимального хода штока и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной платформы.

Упор изготовьте из того материала, что и выполнены стойки. Длина данной детали должна равняться ширине опорной платформы, чтобы сохранить общую геометрию конструкции. Упор и полученные стойки между собой соедините сварным швом и приварите к основанию П-образную конструкцию.

При выполнении подобных сборочных операций рекомендуется использовать простое приспособление, которое обеспечивает перпендикулярность соединяемых деталей. На стальной лист, что имеет толщину не меньше 10 миллиметров, следует приварить два обрезка стального уголка 40 на 40 миллиметров под углом 90 градусов. Соединяемые детали уложите в дальнейшем в данное приспособление и сварите.

Так можно достичь нужного угла соединения. Для дополнительного удобства этот импровизированный угольник дополнительно укомплектуйте прижимными приспособлениями, что фиксируют соединяемые детали и препятствуют нарушению угла соединения через термические изменения во время сварки в металле.

Следующим обязательным элементом нашего пресса является съемный упор, что способен перемещаться по направляющим и передавать от центрального рабочего штока гидравлического домкрата давление на обрабатываемую деталь. Подготовьте для его изготовления несколько отрезков стальной полоски, что имеет толщину порядка 1 сантиметра. Длину деталей сделайте меньше образовавшегося расстояния между стойками. Соедините полученные детали в нескольких местах при помощи сварки с двух сторон.

Чтобы обеспечить быструю замену этой детали при совершении любых гидравлических работ и для фиксации элемента при перемещении на вертикальных стойках, необходимо просверлить в полученном блоке из полос стали два сквозных отверстия и две пластины отпилить, их длина должна быть больше на 100 миллиметров длины блока. Также просверлите в пластинах по два отверстия, что сносны с отверстиями в блоке.

При монтаже блока на раму пресса из гидравлического домкрата своими руками подберите два болта необходимой длины с гайками и шайбами и соедините с блоком полученные пластины так, чтобы они разместились от стоек по обе стороны. В случае возникновения потребности для достижения меньшего свободного хода поршня гидравлического домкрата можно уменьшить пространство между перемещающимся упором и верхней балкой конструкции при дополнительной установке промежуточного квадратного профиля.

Отпилите для этого отрезок квадратного профиля, который имеет длину, что равняется расстоянию между стойками, и на равном расстоянии сварным швов присоедините его. Это существенно сократит рабочее расстояние гидравлического пресса и уменьшит временные расходы на выполнение определенных видов работ.

Чтобы еще больше уменьшить ход рабочего штока гидравлического домкрата, можно применять дополнительные сменные вставки, которые изготовлены из сплошного или полого стального профиля или сменных наковален. Для их создания следует отпилить несколько деталей разной толщины и дополнительно промаркировать их для быстрого и тщательного подбора нужного элемента.

Ремонт гидравлического домкрата

Гидравлические домкраты периодически нуждаются в обслуживании, поэтому в рабочий цилиндр и необходимо доливать жидкость, которая вытекает в процессе эксплуатации через сальники и разные уплотнения. Кроме протекания масла, неисправности домкрата состоят в заклинивании при подъеме груза на определенную высоту, невозможности после поднятия опустить домкрат или невозможности поднять даже нетяжелый груз.

Протекание масла

Для ремонта и испытания гидравлического домкрата в домашних условиях следует купить нужный ремкомплект для оборудования. До выполнения ремонта следует сначала разобрать аппарат. Может потребоваться удлинитель к ключам, чтобы были значительное усилие и больший рычаг. Обязательно подготовьте емкость для слива старого масла и подготовьте новую рабочую жидкость.

После этого следует извлечь поршни и проверить их на наличие коррозии. Всю грязь и коррозию принято удалять. Проверьте, не изогнулся ли шток. Если деформация имеет место, то маловероятно, что получится его снова сделать ровным и можно дальше уже не ремонтировать ничего.

Необходимо проверить клапан, перепускающий масло. Клапан для этого откручивается и проверяется на наличие деформации или попадания грязи внутрь клапана. Если клапан неисправен из-за механической деформации, то его следует просто поменять. К тому же он может попросту загрязниться, и шарик будет садиться в свое седло неплотно. Это и является причиной пропускания рабочей жидкости.

Полностью слейте старое масло. Эта процедура достаточно простая, хотя и занимает много времени, пока масло перетекает из одного в другой цилиндр. Жидкость сливается посредством прокачивания системы, движением рычага вверх-вниз. Все детали тщательно промойте от грязи и остатков масла. Полностью поменяйте все манжеты и уплотнительные прокладки.

Другой причиной отказа гидравлического домкрата может считаться грязь, что попала в рабочую полость. Для её удаления оттуда необходимо отвернуть головку корпуса, в его основание залить керосин и прокачать при выкрученной запорной игле домкрат. Керосин по завершении операции следует удалить и в рабочую полость залить чистое масло.

Попадание воздухa

В рабочей полости домкрата в процессе длительной эксплуатации скапливаются пузырьки воздуха, существенно снижающие его эффективность. Причина этого, как правило, состоит в воздухе, который попал из-за нехватки рабочего масла в гидравлическую систему. Устранить эту неисправность можно следующим образом.

Для начала откройте пробку масляного бачка и перепускной клапан, а потом быстро прокачайте насос гидравлического пресса несколько раз. Таким способом воздух будет вытеснен из рабочей полости в емкость для масла. Можете закрывать после этого перепускной клапан и отверстие, ведущее в масляной бачок. Если вы все сделали правильно, то воздух удалиться, и домкрат снова будет работать в штатном режиме.

Если же ваша попытка получилась неудачной, повторите все вышеперечисленные действия. Однако этот способ не является единственным для удаления из рабочей полости воздуха. Определить наличие в рабочей полости воздуха несложно: домкрат вообще не работает, или подъем груза осуществляется медленно.

Отверните первым делом запорную иглу на полтора-два оборота, после чего поднимите рукой за винт до крайней верней точки плунжер и отпустите его, чтобы он оказался снова в нижнем положении. Повторите подобные действия дважды или трижды. Чтобы подобная проблема в дальнейшем не возникала, стоит периодически проверять уровень масла в гидравлическом домкрате и при его нехватке добавлять рабочую жидкость.

Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались в классификации подобного оборудования и уяснили, как работает гидравлический домкрат. Теперь можно приступать к сборке аппарата своими руками. И не забывайте о периодическом техническом обслуживании и подливании рабочего масла.

Ремонт гидравлического домкрата своими руками: схема, устройство оборудования, описание процесса

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости.

Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса.

Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Ремонт гидравлического домкрата

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

  1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
  2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
  3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
  4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
  5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
  6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
  7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов.

Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно.

Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины.

С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления).

Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство гидравлического домкрата

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия.

Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство гидравлического домкрата

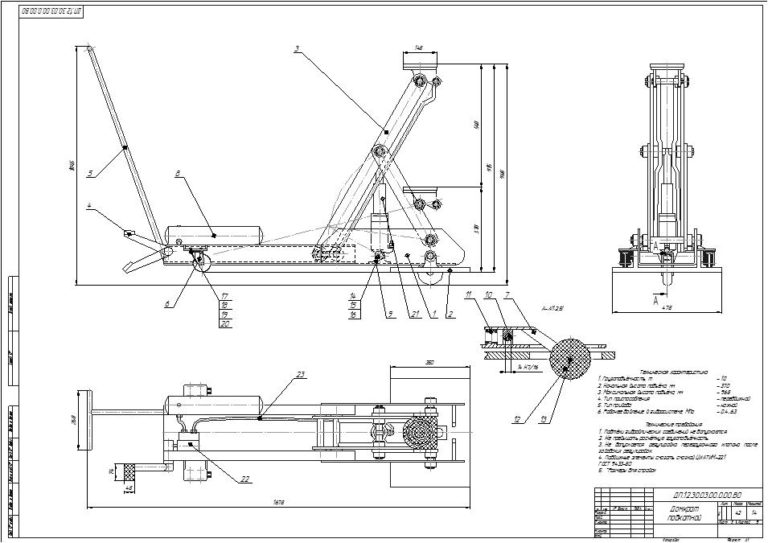

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

  1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
  2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
  3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
  4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
  5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
  6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
  7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
  8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

Устройство подкатного домкрата

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок.

Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем.

Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Бутылочный домкрат

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы.

Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов.

Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Источник: https://stankiexpert.ru/spravochnik/pnevmatika/remont-gidravlicheskogo-domkrata.html

Ремонт гидравлического домкрата подкатного и бутылочного типа

В любое время люди, сталкиваясь с необходимостью поднятия больших грузов на определенную высоту, использовали специальные приспособления, которые облегчают выполнение такой работы. Одной из современных разновидностей оборудования, которое легко и быстро поднимает большие грузы на требуемую высоту, является домкрат гидравлического типа.

Такая установка, в отличие от многих других, используемых в наши дни, отличается высокой надежностью в использовании, способна обеспечить поднятие значительных грузов при небольших затратах сил.

Из чего состоит гидравлический домкрат

Подкатной гидравлический домкрат

Главными частями гидравлических домкратов являются:

  • жидкость, в качестве которой чаще всего используется масло;
  • корпус устройства;
  • поршень, который выдвигается с цилиндра.

Для производства корпуса такого устройства гидравлического типа используется прочная закаленная сталь. Основные функции корпуса – он также выполняет роль направляющего цилиндра для выдвигаемого поршня, а также резервуара для масла или любой другой рабочей жидкости.

Такой домкрат может оснащаться гидравлическим насосом, который имеет воздушный, ручной или ножной привод. Выдвижной гидравлический цилиндр и сам подъемный механизм расположены в отверстиях корпуса устройства.

Наиболее часто в наше время используются гидравлические домкраты бутылочного и подкатного типа. Первый тип широко используется в автомобильной промышленности, а также в качество силовых узлов прессов и прочего подобного оборудования.

Подкатные домкраты отличаются от предыдущих расположением рабочего цилиндра, который установлен не строго вертикально. Чаще всего используется автомобилистами для ремонта машин, а также на станциях техобслуживания с такой же целью.

Схема гидравлического домкрата Схема подкатного домкрата

Когда нужен ремонт домкрата

Конструкция гидравлического домкрата

Домкраты такой разновидности, как и любое другое оборудования, нуждается в периодическом техническом обслуживании, кроме того, в результате тех или иных поломок может возникнуть необходимость отремонтировать устройство.

Так, в цилиндр устройства необходимо иногда доливать жидкость, поскольку масло в процессе работы домкрата может вытекать через уплотнения и сальники. Его нехватка приводит к снижению эффективности работы устройства.

Кроме протекания масла, поломки устройства могут заключаться в его заклинивании при подъеме груза, попадании воздуха в цилиндр.

Кроме того, к частым поломкам также относятся невозможность опустить инструмент после поднятия, а также отказ в работе механизма даже под небольшими нагрузками.

В таких и многих других случаях понадобиться ремонт гидравлического домкрата, который в некоторых случаях можно сделать и собственноручно.

Протечки масла

Чтобы сделать ремонт гидравлического домкрата своими руками, следует иметь готовый комплект для ремонта. Но перед тем, как приступать к такой работе, следует ознакомиться со схемой оборудования и принципом его работы.

Наиболее частым ремонтом, который требуется проводить при эксплуатации такого типа домкрата, является устранение протечек масла. Почему это происходит? Причиной этому обычно бывают механические повреждения определенных частей оборудования или же их износ.

Начиная ремонт гидравлического домкрата своими руками, следует наперед приготовить емкость, куда можно будет слить старое масло, а также подготовить новую жидкость, которая будет заливаться в устройство.

В первую очередь снимаются поршни, которые проверяются на наличие следов коррозии. Ее, как и любые загрязнения, необходимо тщательно удалять. При этом также проверяется на предмет деформаций шток. Если они обнаружены, потребуется замена детали.

Далее нужно проверить клапан, который пропускает масло. Для этого устройство снимается, его проверяют наличие любых деформаций или попадание грязи.

Если причиной пропускания масла из цилиндра является деформация клапана, его попросту заменяют.

Если же причиной того, что шарик клапана не полностью стает в седло является попадания загрязнений, его просто очищают, что предотвращает протекание рабочей жидкости домкрата.

При таком ремонте рекомендуется полностью сливать старую жидкость, заливая вместо нее новую. Сливается масло путем прокачки системы.

После этого все детали устройства тщательно промываются керосином, очищая их от остатков старого масла и любых загрязнений. Кроме того, нелишним будет провести замену уплотнительных прокладок и манжет.

Попадание воздуха или грязи в рабочую полость

В процессе продолжительного использования гидравлического домкрата в его рабочей полости может скапливаться воздух, который негативно влияет на эффективность работы устройства. Обычно причина этому кроется в нехватке жидкости в гидравлической системе, из-за чего воздух и попадает в нее.

Присутствие воздуха в основной полости приводит к тому, что домкрат будет функционировать очень медленно или же совсем не будет выполнять своих функций. Устранить подобную неисправность можно и самостоятельно.

Чтобы сделать это, открывается перепускной клапан и масляный бачок. После этого насос механизма быстро прокачивается несколько раз.

Таким способом можно быстро и эффективно удалить весь воздух, который попал в процессе эксплуатации внутрь рабочей полости устройства. Завершив выполнение такой процедуры, перепускной клапан закрывается, пробка от масляного бачка устанавливается на свое место.

Если все сделать верно, воздух из рабочей полости полностью удалится, и механизм снова сможет работать на полную мощность.

Если же такая процедура поможет мало или же вовсе не поможет, можно будет повторить ее еще раз. При необходимости можно воспользоваться и некоторыми другими способами устранения наличия воздуха.

Еще один достаточно эффективный способ помочь домкрату – отвернуть запорную иглу, при помощи винта поднять в верхнее положение плунжер и отпустить его, чтобы он вернулся в первоначальное нижнее положение. Такую процедуру для максимальной эффективности следует повторить несколько раз.

Чтобы в будущем такие проблемы не возникали повторно, следует часто проверять в рабочей полости наличие достаточного количества жидкости, и в случае необходимости – своевременно доливать ее.

Еще одной причиной, почему домкрат может плохо работать или же совсем не работать, является попадание грязи в основную полость. В таком случае нужно снять головку корпуса, залить внутрь керосин, не устанавливая запорную иглу прокачать механизм. После этого керосин сливается, в устройство заливается чистая жидкость.

Таким образом, самые распространенные проблемы с работой гидравлического домкрата можно исправить и своими руками: замена рабочей жидкости, прочистка рабочей полости и тому подобное. При наличии же каких-либо серьезных неисправностей, устройству может понадобиться профессиональный ремонт.

Источник: http://StanokGid.ru/osnastka/remont-gidravlicheskogo-domkrata-svoimi-rukami.html

Ремонт гидравлического домкрата бутылочного типа своими руками

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей.

Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства.

Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Устройство бутылочного домкрата

  • Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:
  • 1.       Основной поршень
  • 2.       Рычаг
  • 3.       Шток
  • 4.       Клапан всасывания
  • 5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7).

Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4).

За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

  • Одноштоковый бутылочный, самый распространенный вид Рис 2.
  •  Двухштоковый бутылочный Рис 3.

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него.

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля.

В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает.  Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.  Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

То что вам предлагает Яндекс

Источник: https://domik.fakt24.info/remont-gidravlicheskogo-domkrata-butylochnogo-tipa-svoimi-rukami/

Ремонт гидравлического домкрата и правила его эксплуатации

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители.

Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте.

Провести его реально своими силами, соблюдая определенную последовательность действий.

Устройство и принцип действия аппарата

Гидравлический домкрат состоит из 3 составляющих:

  • Корпуса.
  • Поршня.
  • Рабочей жидкости.

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

  • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
  • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

  • Крупные габариты и большой вес изделия.
  • Наличие бетонированной или асфальтированной площадки.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар.

Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие.

В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Правила ремонта и подбор запчастей

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

  • Необходимо слить масло. Для этого готовится специальная емкость.
  • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
  • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
  • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
  • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Замена и правила заливки масла

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек.

С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы.

Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Правила эксплуатации домкрата на 5 и 12 тонн

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Источник: https://remboo.ru/instrumenty/remont-gidravlicheskogo-domkrata.html

Ремонт и прокачка подкатного гидравлического домкрата своими руками

Устройство гидравлического домкрата

Главными элементами в конструкции гидравлического домкрата являются:

  • металлический корпус;
  • гидравлический поршень;
  • рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Принцип работы

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Преимущества и недостатки

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость.

В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте.

Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания.

Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла.

Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

  • Являются довольно медлительными.
  • Имеют большие размеры и массу.
  • Высокая цена.
  • Небольшой ход для одноплунжерных домкратов.

Бутылочные (вертикальные) домкраты

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

  • демонтаж и монтаж в строительстве и машиностроении;
  • ремонт колес вагонов и автомобилей;
  • использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства.

Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

Подкатные домкраты

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана.

Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта.

Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе.

Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон.

Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

  • Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
  • Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
  • Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Ремонт гидравлического домкрата

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла.

После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме.

Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

  • Виталий Данилович Орлов
  • Распечатать

Источник: https://stanok.guru/oborudovanie/domkraty/remont-gidravlicheskogo-domkrata-svoimi-rukami.html

Портативный гидравлический съемник и пресс из домкрата + способ заставить домкрат работать в горизонтальном положении


Этот необычный инструмент можно использовать не только как съемник подшипников, звездочек или шестерен с оси, но и как пресс. Т.е. с помощью этого инструмента можно запрессовать снятые детали.

Конструкция базируется на 5-тонном гидравлическом домкрате и трех кованых захватах. Захваты сделаны из сломанного механического съемника. Съемник можно использовать как в вертикальном, так и в горизонтальном положении и мастер рассказывает, как для это переделать домкрат.

В видео ниже можно посмотреть примеры использования инструмента.


Инструменты и материалы:
-Гидравлический домкрат;
-Съемник подшипников;
-Сварочное оборудование;
-Металлическая труба;
-Металлическая пластина;
-Слесарный инструмент;
-Алюминиевая фольга;
-Металлическая пластина;
-Маркер;
-УШМ;
-Пластиковая стяжка;
-Резиновая трубка;
-Фитинг;
-Металлическая трубка;
-Болт M16;


Шаг первый: разборка домкрата
Перед дальнейшей работой нужно частично разобрать домкрат. На видео ниже можно посмотреть полную разборку, но в данном случае нужно слить масло, выкрутить верхнюю часть домкрата и снять цилиндр.


Шаг второй: кольцо
На наружном цилиндре домкрата нужно каким-то способом закрепить захваты. Если просто приварить крепления к цилиндру, то, во-первых, их может в процессе работы оторвать, во-вторых цилиндр может деформироваться при нагреве и домкрат не будет работать как нужно.
Мастер решил закрепить на цилиндре металлическое кольцо, а уже к кольцу приварить крепления захватов.

Так как трубу диаметром как цилиндр мастер не нашел, то он подобрал немного меньшую. Разрезал ее. В Разрез установил и приварил полоску металла.


Шаг третий: крепление
Крепление мастер сделал из крепления сломанного съемника. Разрезал крепление. Получилось по две проушины на каждый захват. Между проушинами установил захваты, в отверстия установил болты.

Шаг четвертый: сварка
Приваривает проушины к кольцу. Зачищает шов.

Теперь нужно установить кольцо на цилиндр и приварить его.
Как уже говорилось, нагрев цилиндра может привести к его деформации. Мастер устанавливает кольцо с захватами на цилиндр. Заливает внутрь цилиндра теплопроводную жидкость и концы заклеивает алюминиевым скотчем. Приваривает кольцо к цилиндру в нижней части цилиндра.

Шаг пятый: ручка
Для удобства пользования съемником мастер решил переделать ручку домкрата. Сначала из металлической пластины он изготавливает опорную пластину и приваривает к ней крепление ручки. Пластину прикручивает к основанию домкрата.

Переделывает ручку чтобы было удобно работать одной рукой.

Шаг шестой: клапан
После поднятия штока домкрата опустить его можно открутив винт. Для того, чтобы его было удобно откручивать мастер немного переделал его добавив вороток.

Шаг седьмой: переделка домкрата под горизонтальную работу
Заставить работать домкрат в горизонтальном положении очень просто. Смотрим фотографии.
1. Нам понадобится фитинг подходящего размера, сделанный из латуни, и кусок шланга длиной около 8 см.
2. Отрезаем ниппельную часть от фитинга.
3. Обычно на всасывающем клапане находится фильтр из стальной сетки. Сетку нужно вытащить плоскогубцами.
4. Осторожно, но плотно забиваем латунный ниппель во всасывающее отверстие насоса.
5. Подсоединяем шланг к ниппелю и закрепляем стяжкой.
6. Сгибаем и закрепляем свободный конец шланга так, чтобы он находился на противоположной стороне.

Таким образом можно заставить домкрат работает и вверх ногами. Для этого нужно использовать более длинный шланг и закрепить его в верхней части.


Шаг восьмой: стопорное кольцо
Чтобы захваты не расходились в процессе работы с деталями небольшого диаметра мастер сделал кольцо, а на захватах небольшие проточки.


Шаг девятый: дополнительный шток
Шток на домкрате имеет большой диаметр и с помощью него небольшие детали не снимешь. Мастер делает проставку в виде колпачка, который одевается на шток домкрата, и приваренному к нему болту М16.

Теперь осталось собрать домкрат, залить масло, прокачать.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Общие сведения о переключателях аудиоразъемов и схемах

Аудиоразъемы

существуют уже несколько десятилетий и используются в самых разных приложениях. Несмотря на простоту своих основных функций, они могут использоваться в сложных системах. Чтобы лучше понять некоторые из их возможностей, мы углубимся в «кишки» этих разъемов и посмотрим, что они могут предложить. Глядя на, казалось бы, простую таблицу данных по аудиоразъемам, вы часто найдете множество схем с различными переключателями и соединениями.В этом посте мы рассмотрим, как читать эти схемы, описать различные доступные типы переключателей и обсудить, как они реализованы в аудиоприложениях.

Что такое коммутатор?

По своему основному определению, относящемуся к электрическим соединителям, выключатель - это устройство для создания и разрыва соединения в электрической цепи. Аудиоразъемы доступны без переключателей, с простыми переключателями или со сложной системой переключения. Эти переключатели часто представлены на схеме разъема, доступного в таблице данных.Ниже приведены некоторые типовые схемы, показывающие некоторые из этих вариантов переключения.

Типовая схема аудиоразъема с различными вариантами переключения

Как читать схему аудиоразъема

Прежде чем мы перейдем к функции переключателя, сначала нам нужно понять, как читать схему аудиоразъема. Аудиоразъемы могут иметь от 2 до 6 и более проводов. В этом примере мы остановимся на стандартном стереоразъеме с 3-мя проводниками. Ниже представлена ​​схема штекера и базовая схема, включая типовые обозначения клемм.Этот конкретный пример не включает переключатели.

Базовый чертеж схемы аудиоразъема и разъема

При чтении схемы подумайте о том, что штекер вставляется слева направо для совмещения с соответствующими клеммами ответного разъема.

Пример сопряженного аудиоразъема и штекера

Теперь мы собираемся добавить переключатель в положение клеммы 2 (наконечник). Переключатель слева, показанный ниже, классифицируется как нормально замкнутый, потому что в неподключенном состоянии клемма 10 находится в прямом контакте (замкнутом) с клеммой 2.Обычно его называют «концевым переключателем», поскольку переключатель расположен на «концевом» выводе. Теперь мы снова визуализируем вставку ответной заглушки слева направо. Когда наконечник контактирует с выводом 2, он отталкивает эту пружину от вывода 10, делая контакт между этими выводами «размыкающимся».

Пример, показывающий разомкнутый контакт между клеммами 2 и 10

Подобным образом несколько переключателей могут присутствовать на разных контактах. Ниже приведен пример 4-проводной вилки с 3 переключателями, расположенными на наконечнике, кольцевом 1 и кольцевом 2 выводах.

Схема 4-проводного аудиоразъема с 3 переключателями

Несмотря на то, что это выглядит более сложным, он по-прежнему имеет те же базовые функции, что и вариант с одним переключателем, за исключением наличия 2 дополнительных переключателей.

Все переключатели, которые мы рассмотрели до сих пор, были нормально замкнутыми. Некоторые другие функции переключения могут быть классифицированы как нормально разомкнутые, однополюсные, двойные (SPDT) и двухполюсные, двойные (DPDT). Многие из этих переключателей будут изолированы от аудиосигналов и могут использоваться для управления другими частями схемы.

Примеры дополнительных функций переключения

Нужны ли переключатели аудиоразъемов?

Приложение определяет, сколько и какого типа переключателей необходимо. Если вы просто подключаете наушники к MP3-плееру, чтобы слушать музыку, вам не обязательно понадобится аудиоразъем с переключателями. Однако, если вам нужно переключить звук между динамиками и наушниками, определить, когда вставлен штекер, использовать вставленный штекер для управления другими частями вашей схемы или использовать плату микширования звука, вы, вероятно, захотите использовать разъем с функцией переключения.Ниже приведены некоторые концептуальные примеры, которые можно применить к нескольким приложениям.

Переключение звука между динамиками и наушниками

На первом рисунке штекер не вставлен, поэтому переключатели клемм 10 и 11 замкнуты, направляя звук в динамик. На втором рисунке вставлен штекер, который размыкает контакты 10 и 11, таким образом направляя звук на наушники.

Пример переключения звука между динамиками и наушниками

Определить, когда вставлен штекер

Аналогичным образом, эта установка задействует функцию обнаружения, когда контакт клеммы 10 размыкается путем вставки вилки.

Пример опции обнаружения при вставке вилки

Управление другими частями цепи независимо от аудиосигналов

В этом примере клеммы 4 ~ 6 электрически независимы от аудиосигналов 1 ~ 3. В нем используется переключатель SPDT, в котором клеммы 4 и 5 подключаются в неподключенном состоянии, а затем клеммы 5 и 6 будут подключены в подключенном состоянии. Это можно использовать для переключения между функциями цепи «A» или «B» при вставленном штекере.

Пример переключателя SPDT, управляющего другими частями схемы независимо от аудиосигналов

Понимая, как использовать различные конфигурации переключателей в аудиоразъеме и их функции, вы можете использовать эти устройства межсоединения в широком спектре приложений для выполнения задач разной сложности.

Дополнительные ресурсы


У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу [email protected]

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах «сделай сам» вам понадобится способ ввода звука в схемы.Один из самых универсальных способов сделать это - использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников. Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов - TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся на стандартных стереонаушниках без микрофона.После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов подключения:

  1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
  2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
  3. Отдельные изолированные провода для заземления, правого аудио и левого аудио в одном кабеле.

Обычно красные провода - это правый аудиоканал, а синие провода - левый аудиоканал.Проверьте изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие - проводами заземления в наиболее распространенных схемах подключения TRS (изображение любезно предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS следующим образом:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема. Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать в макете.

Аудиоразъем TRRS

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном. После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

  • Горит красный провод: сигнал правого аудиоканала
  • Красный и медный витой провод: масса для правого аудиоканала
  • Сплошной зеленый провод: сигнал левого аудиоканала
  • Зеленый и медный скрученный провод: масса для левого аудиоканала
  • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод - сигнал микрофона, внешняя оболочка - заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса разъема, контакты разъема TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получить один монофонический аудиопровод, а затем объединить провода заземления, чтобы получить один провод заземления.

Каждый провод покрыт очень тонким слоем изоляционного материала, поэтому их можно связывать вместе без какой-либо пластиковой изоляции. Прежде чем паять или подключать их к чему-либо проводящему, быстро проведите пламенем по проводам, чтобы сжечь изоляцию, затем вытрите начисто.

Как только вы это сделаете, провода можно припаять прямо ко входам на вашей печатной плате или подключить к контактам перемычки, чтобы их можно было вставить в макет.


Схема гидравлического домкрата Скачать бесплатно для Windows

Igneus Incorporated 17

Мощное программное обеспечение для гидравлических расчетов автоматических спринклерных систем пожаротушения.

Джонсон Памп Б.В. 75 Бесплатное ПО

Hydraulic Investigator - это руководство по выбору центробежных насосов.

Sinotech CC 24 Бесплатное ПО

AQUA Hydraulic Utilities состоит из удобной программы расчета стоимости жизненного цикла.

CONTECH Bridge Solutions Inc.21 год Бесплатное ПО

Программа может использоваться для анализа различных гидрологических и гидравлических условий.

13 Simlog 11 Коммерческий

Simlog предлагает бесплатную оценку программного обеспечения для квалифицированного тяжелого оборудования.

2 Bosch Rexroth AG 179 Бесплатное ПО

Создание механических принципиальных схем с пневматическими и гидравлическими компонентами.

1 Джон Р. Гамильтон 84 Условно-бесплатное ПО

Программа для расчета общих гидравлических характеристик потока в открытом канале.

72 GambleCraft 25 Условно-бесплатное ПО

Это покерный калькулятор, который поможет вам улучшить свои навыки игры в покер.

63 Программное обеспечение Haversack 6 Условно-бесплатное ПО

Быстрое действие Тетриса соответствует карточной логике пасьянса!

1 NCCHE - Национальный центр вычислительной гидрологии и инженерии 1 Бесплатное ПО

Интегрированный пакет для двумерного моделирования и анализа речных стоков.

Просто полет 26 Бесплатное ПО

Just Flight Canberra PR9 Demo для FSX - это Xh234 в серебряной окраске.

1 PLT Scheme Inc. 351 Открытый источник

PLT Scheme - это интегрированная среда разработки для Scheme.

4 разная корзина, 2007 968 Бесплатное ПО

Предоставляет вам схему указателя Aero, звуковую схему Vista RTM и 36 обоев.

Системы исследования каденции 46 Бесплатное ПО

Petite Chez Scheme - бесплатная полная система Scheme.

Ричард Келси и Джонатан Рис 18 Бесплатное ПО

Scheme 48 - это реализация языка программирования Scheme.

37 Metaware Productions 1 Условно-бесплатное ПО

Full-Table Black Jack - реалистичный симулятор отыгрыша ставок в блэкджек.

1 Программное обеспечение G&P Engineering 43 год Условно-бесплатное ПО

Это усовершенствованный калькулятор гидравлического падения давления для жидкостей, газов и т. Д.

219 Отдел водоснабжения и водных ресурсов EPA 13 371 Бесплатное ПО

Моделирование и полный анализ гидравлических систем.

12 Bentley Systems International Limited 506 Коммерческий

Используйте FlowMaster для выполнения гидравлических расчетов для десятков типов элементов.

5 Elite Software Development, Inc. 2,407 Условно-бесплатное ПО

Fire - это программа, которая выполняет все необходимые гидравлические расчеты.

20 Bentley Systems 110 Проприетарный

FlowMaster помогает выполнять гидравлические расчеты.

Urban Legend - Предупреждение о схеме угона автомобиля - Бумага на заднем стекле

Наброски

Сообщение предупреждает о новой схеме угона автомобиля, при которой бумага кладется на заднее стекло припаркованных автомобилей, чтобы заставить водителя покинуть свой автомобиль, чтобы воры могли легко его украсть.

Краткий анализ

Схема угона автомобиля, описанная в электронном письме, не является неправдоподобной. Однако обширные поиски на сайтах новостей, полицейских управлений и автомобильных организаций по всему миру не дали никаких подтверждений того, что описанная схема угона автомобилей действительно имеет место. И полиция в различных юрисдикциях отклонила предупреждение как обман.

Примеры

ВСЕМ АВТОМОБИЛЯМ И ВОДИТЕЛЯМ, ПРОЧИТАЙТЕ, ПОЖАЛУЙСТА,

(от [Название страховой компании удалено])

Обратите внимание на новую схему угона автомобилей.Вы идете по автостоянке, разблокируете машину и садитесь внутрь, запираете двери, запускаете двигатель и выбираете задний ход. Вы смотрите в зеркало заднего вида, чтобы покинуть парковочное место, и замечаете лист бумаги, приклеенный к середине заднего окна. Итак, вы переключаетесь обратно в парк или нейтраль, открываете двери и выходите, чтобы удалить бумагу (или что-то еще), которая закрывает вам обзор.

Когда вы подходите к задней части машины, из ниоткуда появляются угонщики, прыгают в вашу машину и уезжают.Ваш двигатель работал, и вы бы оставили свою сумку или портфель в машине.

КВАРТИРА ОТ НИЗКИХ ЦЕННОСТЕЙ, ОНИ МОГУТ НАЙТИ ВАШ АДРЕС И У НАС УЖЕ ИМЕЮТ ВАШИ КЛЮЧИ!

Помните, если вы видите, что ваш вид сзади заблокирован, просто уезжайте и удалите бумагу позже! Он прилип к твоему окну!

ЭТА АФЕРА ПРОИСХОДИТ В ЛОНДОНЕ ПРЯМО СЕЙЧАС И ОБЯЗАТЕЛЬНО РАСПРОСТРАНЯЕТСЯ НА ДРУГИЕ РЕГИОНЫ. Будьте благодарны за то, что вы прочитали это письмо и отправили его друзьям и семье, особенно женщинам!

ПРОСТО ВНИМАТЕЛЬНО И БЕРЕГИСЬОН СКОРО ПРИБЫЛ В ВАШЕМ РЕГИОНЕ.

Осторожно - предупреждение от NRMA

Вы идете по парковке, открываете машину и садитесь внутрь. Затем вы запираете все двери, запускаете двигатель и переключаетесь в режим ЗАДНЯЯ ЧАСТЬ, смотрите в зеркало заднего вида, чтобы покинуть парковочное место, и замечаете, что к середине заднего окна прилип листок бумаги. Итак, вы переключаете рычаг переключения передач обратно в положение «ПАРКОВКА», открываете двери и выпрыгиваете из машины, чтобы удалить бумагу (или что-то еще), которая закрывает вам обзор.

Когда вы подходите к задней части машины, то есть когда из ниоткуда появляются угонщики, прыгайте в вашу машину и взлетайте !! Ваш двигатель работал, вы бы оставили свой кошелек в машине, и они практически косят вас, когда они ускоряются в вашей машине.

БУДЬТЕ ВНИМАТЕЛЬНЫ ОБ ЭТОЙ НОВОЙ СХЕМЕ, КОТОРОЙ ТЕПЕРЬ ИСПОЛЬЗУЕТСЯ В СИДНЕЕ И МОЖЕТ РАСПРОСТРАНЯТЬСЯ ПО АВСТРАЛИИ

Просто уезжайте и удалите бумагу, которая прилипла к вашему окну, и будьте благодарны за то, что вы прочитали это письмо.Я надеюсь, что вы перешлете это друзьям и семье, особенно женщинам!

Кошелек содержит все документы, удостоверяющие личность, и вы, конечно, НЕ хотите, чтобы кто-то узнал ваш домашний адрес. Особенно, когда у них уже ЕСТЬ КЛЮЧИ ОТ ВАШЕГО ДОМА!

Вы можете сообщить своим друзьям, что это может случиться ..

Детальный анализ

В этом широко распространенном «предупреждающем» сообщении утверждается, что наглые угонщики кладут листы бумаги на заднее стекло припаркованных автомобилей, чтобы заставить водителей оставить свои автомобили с ключами в замке зажигания и работающим двигателем.Согласно сообщению, когда несчастная жертва выходит из транспортного средства, чтобы убрать бумажную преграду, прячущиеся угонщики быстро прыгают внутрь и крадут ее.

Предупреждение породило ряд версий и было установлено в нескольких странах, включая Великобританию, США и Австралию. Часто в сообщении утверждается, что оно исходит от официальной организации, такой как полицейское управление, автомобильная организация или страховая компания.

Схема угона автомобиля, описанная в письме, не является неправдоподобной. - это возможно, что преступники могли использовать такой метод, чтобы украсть машину у неосторожной жертвы. Однако такая степень правдоподобия не означает, что такие преступления действительно происходят. Обширные поиски на сайтах новостей, полицейских управлений и автомобильных организаций по всему миру не подтвердили, что описанная схема угона автомобилей действительно имеет место. Если бы такие угоны автомобилей действительно происходили в трех или более странах, это было бы в высшей степени достойным освещения в печати.Если это правда, то основные СМИ почти наверняка будут сообщать о таких инцидентах.

Департамент шерифа округа Ричленд называет это сообщение мистификацией. Департамент полиции Флориссанта также отрицает сообщения о подобных инцидентах в его юрисдикции. Обе организации были непреднамеренно связаны с версиями «предупреждения». Сайт городских легенд Snopes.com также классифицирует предупреждение как ложное.

В англоязычной версии сообщения (см. Выше) говорится, что подобные угоны автомобилей в настоящее время происходят в Лондоне, и утверждается, что они исходят от страховой компании, расположенной в Великобритании.Однако на веб-сайте страховой компании нет информации об этом очевидном подтверждении «предупреждающего» электронного письма. Кроме того, на веб-сайте Лондонской городской полицейской службы нет предупреждений или сообщений об этом методе угона автомобилей.

Ряд авторитетных организаций опубликовали советы по защите от угонщиков автомобилей. Что характерно, однако, ни один из тех, что мне удалось найти, не упомянул уловку «бумага на заднем стекле» как план угона автомобиля, на который следует обратить внимание.

Тот факт, что практически идентичные версии этого предупреждения установлены в разных частях мира, также убедительно указывает на то, что информация в сообщении не основана на фактах.Очевидно, время от времени кто-то изменяет более раннюю версию сообщения, чтобы удовлетворить местную аудиторию, заменяя местные названия мест или организаций перед отправкой дальше. Таким образом, они просто перерабатывают уже сомнительное предупреждение, а не сообщают о событиях, которые действительно происходят в целевой области или стране.

Учитывая, что нет достоверных сообщений о подобных преступлениях ни в одной из целевых стран, пересылка этого электронного письма кажется контрпродуктивной. Оповестить всех своих друзей о несуществующей волне преступлений, связанных с угоном автомобилей, отправив им по электронной почте фактически ложное «предупреждение», вряд ли будет вообще полезно.Фактически, в нашем обществе, уже охваченном преступностью, ложные предупреждения лишь сеют ненужный страх и тревогу.

Электронные сообщения-обманки такого рода также могут связывать ценные ресурсы полиции, потому что полицейским приходится направлять многочисленные запросы о статусе сообщений.

Эти сообщения следует удалять, а не пересылать

Городская легенда - Предупреждение о схеме угона автомобиля - Последнее изменение бумаги на заднем стекле: 15 августа 2018 г., автор: Бретт М. Кристенсен

Связанные

домкрат.ма

Опыт работы

Член технического персонала
Upthere, Inc.
октябрь 2015 - август 2017

  • Разработка программного обеспечения для встроенных устройств.
  • Разработка OCR для сканированных документов и распознавания лиц для фотографий.
  • Созданы инструменты мониторинга и дашборда для стека Upthere.
  • Построен корпоративный сайт Upthere.
  • Улучшена поисковая и веб-инфраструктура Upthere.

Cassandra, ElasticSearch, Ceph, микросервисы, Web, Golang

SDE
Amazon.com, Inc.
июнь 2014 - октябрь 2015

  • Запущено несколько вариантов взаимодействия в Интернете для Amazon Fashion на Amazon.com, увеличив годовой доход на + 16 миллионов долларов.
  • Открыл книжный магазин Kindle для телефона Amazon Fire.
  • Руководил командой в процессе разработки в качестве мастера схватки.
  • Возглавлял несколько работ по миграции оборудования и программного обеспечения.

Мобильный Интернет, Spring MVC, Java

Стажер по инфраструктуре AWS
Amazon.com, Inc.
май 2013 - август 2013

  • Разработал и внедрил службу анализа услуг для повышения эффективности использования оборудования AWS при меньших затратах.
  • Консультировал владельцев сервисов Amazon по определению оптимальных типов оборудования для своих сервисов с помощью этого инструмента.

Рельсы, Redshift, S3, RDS

Менеджер проекта клиники
Quantcast Corporation &
Колледж Харви Мадда
август 2012 г. - май 2013 г.

  • Разработал библиотеку сжатия и анализа данных графического процессора для разгрузки вычислений на графическом процессоре.
  • Спроектировал и разработал несколько параллельных алгоритмов кодирования Хаффмана с использованием структуры CUDA.

CUDA, C ++

DevOps Стажер
Хулу, ООО
июнь 2012 - август 2012

  • Разработал трекер для сетевых ресурсов в кампусе Hulu, используя местоположение устройств, логины пользователей, логины VPN и произвольные источники данных.Разработал веб-приложение для визуализации.
  • Интегрировал многопользовательский привилегированный веб-пароль с безопасным доступом в существующую инфраструктуру.

SNMP, Рельсы, Python, MySQL

CS Репетитор / грейдер и персонал
Колледж Харви Мадда
осень 2010 - весна 2014

  • Преподавательские и оцененные курсы по информатике, включая алгоритмы, распределенные системы и языки программирования.
  • Обслуживание и управление машинным кластером отдела.

Лидерство и деятельность (Особенности)

Подбор инженеров

Беседовали с потенциальными разработчиками программного обеспечения для Amazon

Ноябрь 2014 г. - октябрь 2015 г.

Менеджер по оборудованию

Управляемое инженерное оборудование для Amazon Fashion

Октябрь 2014 - октябрь 2015

Президент класса

Четыре года проработал президентом класса в Harvey Mudd.

Осень 2010 - Весна 2014

Директор

Организованный в Калифорнийском технологическом институте математический конкурс имени Харви Мадда

Осень 2012 г.

Представитель

Вычислительный комитет, Колледж Харви Мадда

Осень 2011 г.

Системный администратор

Департамент вычислительных и информационных услуг

Осень 2011 г.

Математический лагерь

Канада / США Mathcamp

Лето 2009, Лето 2010

Присутствовали SOSP '11 (Португалия), FAST '12 (Сан-Хосе), Turing Celebration '12 (SF), OSDI '12 (Голливуд), NSDI '14 (Сиэтл), KDD '16 (SF), NIPS '16 (Барселона)

Признания и награды (Особенности)

Получатель

Приз 1994 года - Harvey Mudd Computer Science

2014 г.

Похвальный отзыв

CRA Выдающийся научный сотрудник

2013

Список декана

Колледж Харви Мадда

Все возможные семестры

Получатель

Премия Intel за выдающиеся достижения в области компьютерных наук

2008, 2009

Получатель

Премия военно-морских исследований

2008 г.

1-е место

Компьютерные науки, Ярмарка науки и техники штата Джорджия

2008 г.

1-е место

Компьютерные науки, Ярмарка науки и техники округа Гвиннетт

2008, 2009

Получатель

Студенческий грант SOSP 2011 (спонсируется Facebook)

2011 г.

Получатель

Студенческий грант FAST 2012

2012 г.

Получатель

Студенческий грант ACM SIGOPS для празднования столетия ACM Turing

2012 г.

Получатель

Студенческий грант OSDI 2013

2013

Получатель

Студенческий грант НСДИ 2014

2014 г.

Другие занятия

Тенор

Seattle Pro Musica, Сиэтл

Август 2014 г. - октябрь 2015 г.

Тенор

Sine Nomine Renaissance Choir, Сиэтл

Август 2014 г. - октябрь 2015 г.

Тенор

Концертный хор Клермонта; Камерный хор

Осень 2010 - Весна 2014

Скрипач

Концертный оркестр Клермонта; Ансамбль камерной музыки

Осень 2010 г.

Казначей

Общежитие Зонтаг, Колледж Харви Мадда

Осень 2012 - Весна 2014

Социальный представитель

Общежитие Зонтаг, Колледж Харви Мадда

Осень 2010 - Весна 2011

Сертифицированный чиновник

Судья по футболу USSF 8 класса

Осень 2008 г. - Весна 2010 г.

Загрузки | Комплект подключения JACK Audio

Linux

  • Двоичные файлы : используйте диспетчер пакетов вашего дистрибутива ( apt-get, yum, synaptic и т. Д.)
  • Архив с исходным кодом : JACK 1.9.16.

OS X

Windows

Репозиторий исходного кода JACK

JACK использует Git в качестве системы управления версиями. Наш центральный репозиторий git размещено на Github. В настоящее время мы работаем над привязкой репозиториев для JACK1 и JACK2, но эта работа не завершена, поэтому пока команды для получения копия источника немного отличается в зависимости от того, какое дерево / версия вы хотите.

JACK1 Репозиторий Git

Те, у кого нет доступа на запись, могут получить доступ к репозиторию с помощью следующих команд:

  git clone git: // github.com / jackaudio / jack1.git
cd jack1
git submodule init
git обновление подмодуля


Вы также можете указать в веб-браузере на

  https://github.com/jackaudio/jack1


, чтобы иметь возможность просматривать текущий исходный код и полную историю со всеми обычными Github вкусности.

Доступ для записи

Те, кому предоставлен доступ на запись и предоставили открытый ключ, могут клонируйте репозиторий с помощью следующих команд:

  git clone git @ github.com: jackaudio / jack1.git
cd jack1
git submodule init
git обновление подмодуля


Затем вы должны отредактировать файл .git / config в jack1, чтобы подмодуль записи правильно ссылаются на URL-адрес для записи. Они должны выглядеть так:

  [подмодуль «пример-клиенты»]
    url = git: //github.com/jackaudio/example-clients.git
[подмодуль "jack"]
    url = git: //github.com/jackaudio/headers.git
[подмодуль «инструменты»]
    url = git: //github.com/jackaudio/tools.мерзавец


JACK2 Репозиторий Git

Те, у кого нет доступа на запись, могут получить доступ к репозиторию с помощью этой команды:

  git clone git: //github.com/jackaudio/jack2.git


Вы также можете указать в веб-браузере на

  https://github.com/jackaudio/jack2


, чтобы иметь возможность просматривать текущий исходный код и полную историю со всеми обычными Github вкусности.

Доступ для записи

Те, кому предоставлен доступ на запись и предоставили открытый ключ, могут попасть в репозиторий с помощью следующей команды:

  git clone git @ github.com: jackaudio / jack2.git


В конечном итоге для субмодулей потребуется та же настройка, что и для JACK1, но в настоящее время это не так.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
