Замена магнитолы в Дэу Ланос/Сенс
Электроника развивается быстрее, чем автомобильный транспорт. Поэтому часть владельцев Daewoo Lanos и Sens хочет обновить свои магнитолы. Неудивительно, поскольку даже звук на носителе CD редко встретишь в современной головной установке.
Как заменить магнитолу на Ланосе и СенсеЗамена магнитолы на Ланосе и Сенсе — оптимальный вариант обновления мультимедийной системы.
Теоретически все просто — вынимаем старую, вставляем новую. Однако здесь есть ряд нюансов, которые стоит учесть. Например, сегодня цена устройства формата 2DIN на вторичном рынке не особо кусается, а выглядит такое головное устройство очень неплохо.
К тому же имеет гораздо больше функций.
Например, на двухдиновые головные устройства можно запросто установить навигатор, подключить к ним камеру заднего вида и нарастить много других полезных и приятных функций.
Но для начала нужно снять старую магнитолу. Снимается она просто. Для этого нужно первым делом демонтировать U-образную накладку. Это можно сделать либо руками, либо любой пластиковой карточкой.
Снимаем лицевую панель старой магнитолы.
Теперь мы получили доступ ко всей центральной консоли. Видим полочку для мелочи, видим крепления старой магнитолы. В случае, если необходима установка 2-диновой магнитолы, нужно будет демонтировать полочку и установочную шахту старой магнитолы.
Шахта заводской магнитолы крепится двумя саморезами к ребрам жесткости центральной консоли.
Однако снимать ее нет необходимости, если мы будем устанавливать устройство стандартного размера в 1DIN.
Поддеваем корпус магнитолы и вынимаем ее из шахты.
Аккуратно отключаем разъем антенны и основной коннектор.
Вынимаем магнитолу.
Теперь нужно определиться с тем, какая контактная колодка установлена на нашем автомобиле.
От этого будет зависеть простота подключения. Если это стандартный евро-разъем — нам повезло.
Тогда просто подключаем новую магнитолу и устанавливаем ее на место.
Распиновка магнитолы Дэу ЛаносБольшинство головных устройств имеют такие разъемы, поэтому будет достаточно просто подключить новую магнитолу и установить ее на место.
Но так бывает не всегда. На Сенсах и Ланосах может быть установлен коннектор нескольких типов:
DAEWOO AKF-8846, AKF-8847.
DAEWOO AKF-9255V.
DAEWOO AKF-9255XV.
На все Ланосы польской сборки с завода устанавливали такую магнитолу.
А вот ее штатная распиновка.
Такой разъем должен подключаться к любому Ланосу или Сенсу выпуска после 2000 года. Если разъем другой, необходимо купить переходник. Выглядит он так.
А вот еще один вариант распиновки заводского разъема Дэу Ланос, который имеет отличия от некоторых других.
Это зависит от места сборки конкретного автомобиля.
Ситуация сложнее, когда штатная контактная колодка обрезана. В этом случае придется прозванивать каждый контакт отдельно и подсоединять провода согласно распиновке, указанной на схеме той магнитолы, которую мы будем устанавливать.
Чтобы обнаружить нужный провод в штатной косе проводов или в колодке, необходимо иметь всего лишь пробник для электропроводки или 12-вольтовую лампочку с припаянными проводами.
Проверка проводов проводится в следующем порядке:
Находим основной провод питания при выключенном зажигании. Один контакт пробника ставим на массу в любом удобном месте, далее проходим по всей косе проводов. Тот провод, на котором лампочка пробника загорится, и будет основным питающим проводом, +12 В при выключенном зажигании.
Теперь ищем —12В. Для этого один контакт пробника подключаем к найденному плюсовому проводу, вторым контактом прозваниваем всю косу. Тот провод, на котором лампа загорится, и будет минусовым, —12 В в косе.
Проворачиваем ключ зажигания в положение АСС. Ищем провод, на который подается напряжение при таком положении ключа зажигания таким же образом.
Ищем провод подсветки. Для этого включаем габариты и проходимся по косе пробником. Для уверенности выключаем габариты, когда нашли нужный провод, если лампа пробника потухла, это он.
Теперь разбираемся с динамиками. Если не удается их найти ни по одной из указанных выше схем, прозваниваем косу следующим образом. Минус пробника вешаем на минус антенны (наружный контакт). Проходимся пробником по косе проводов и слушаем характерное потрескивание в динамиках. Отмечаем провода, которые соответствуют каждому из четырех динамиков.
Проверяем полярность подключения динамиков. Правильное подключение будет сопровождаться движением диффузора динамика наружу. Если при подключении диффузор дернулся внутрь — меняем полярность.
Таким образом можно быстро разобраться в распиновке магнитолы на Ланосе, если по каким-то причинам не удалось использовать стандартную контактную колодку.
(DOC) DAEWOO Автомобильный радиоприемник Стерео аудио схема подключения

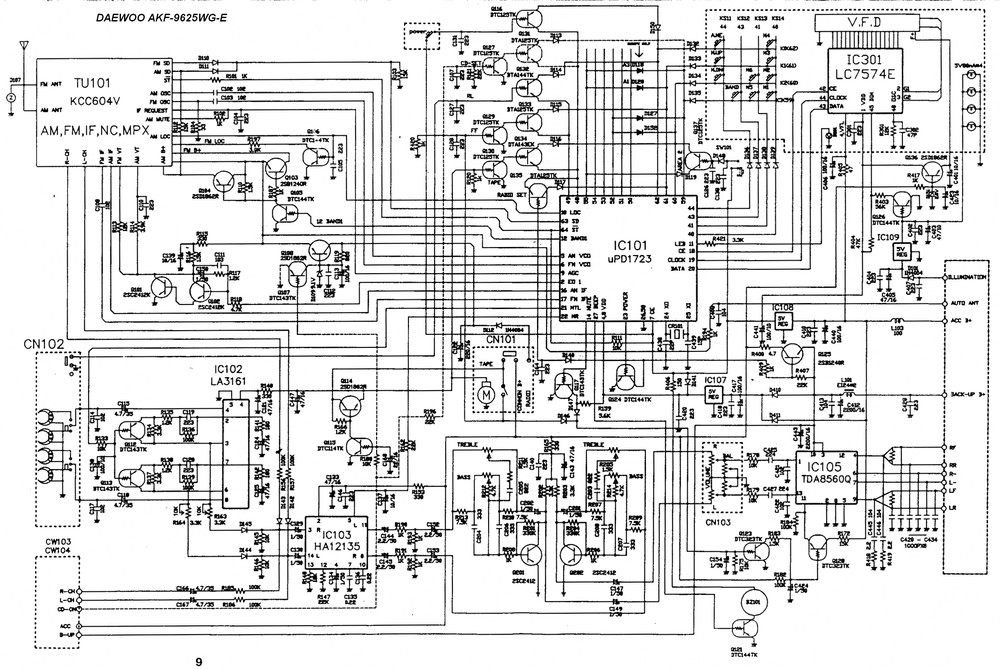

DAEWOO Автомобильный радиоприемник Стерео аудио схема подключения Авторадио разъем схема установки проводовсхема esquema de conexiones stecker соединительный кабель схемаDAEWOO 1 -+12 VOLT 11 — Speaker RF+ ПРОВОД ЗАЖИГАНИЯ 2 -ЗЕМЛЯ 12 -Динамик RF3 -+12 ВОЛЬТ 13 -Динамик LF+ ПРОВОД АККУМУЛЯТОРНОЙ БАТАРЕИ 4 — Диммер подсветки приборной панели 14 — Динамик LFWire 5 — Питание Антенна 15 — Динамик LR+ Включение 6 — Динамик RR+ 16 — Динамик LR7 -Динамик RRDAEWOO AKF-4087XC, AKF-9625 1- Динамик RR (-) 2 — Динамик RL (-) 3 — Автоматическая антенна 4 — Acc B (+) power 5 — Динамик FR SP (+) 6 — Динамик FL SP (+) —
8 — ДинамикRR SP (+) 9 — Минус 10 — Световой осветитель 11 — Аккумулятор B+ 12 — Динамик FR SP (-) 13 — Динамик FL SP (-)
7 — Динамик RL SP (+)
—
DAEWOO AKF- 43065
1-Передний R-CH SP+ 2 — Задний R-CH SP+ 3 -Подсветка 4 -ACC B+ 5 -Back-UP B+ 6 -Без связи DAEWOO AKF- 8846, AKF- 8847
7 -Задний левый-CH SP+ 8 -Передний левый-CH SP+ 9 -Передний правый-CH SP10 -Задний правый -CH SP11 -Подсветка 12 -Auto Ant B+
13 -Нет связи 14 -Заземление 15 -Нет связи 16 -Нет связи 17 -Задний L-CH SP18 -Передний L-CH SP-
1 — Динамик RF+ 2 — Динамик RR+ 3 — ILL DIMM(B+)
7 — Динамик LR+ 8 — Динамик LF+ 9 — Динамик RF-
12 -+12 В ПРОВОД ЗАЖИГАНИЯ АНТЕННА 14 -ЗЕМЛЯ ОТРИЦАТЕЛЬНЫЙ 17 -Динамик LR-
4 -ACC B+ 5 -BACK UP B+ DAEWOO AKF-9255V
10 -Динамик RR11 -LL KONTROL V
18 -Динамик LF9 -GND Линейный выход 10 -Динамик LF+ 11 -Динамик LF12 -Динамик LR+ 13 -Динамик LR14 -+12 ВОЛЬТ ПРОВОД ЗАЖИГАНИЯ 15 -+12 ВОЛЬТ ПРОВОД ЗАЖИГАНИЯ 16 — Включение антенны питания
1 — Динамик RF+ 2 — Динамик RF3 — Динамик RR+ 4 — Динамик RR5 — GND 6 -GND 7 -+12 VOLT BATTERY WIRE 8 -Line out R DAEWOO AKF-9255XV
1 — Динамик RF+ 2 — Динамик RF3 — Динамик RR+ 4 — Динамик RR6 -земля DAEWOO AKF-9345
7- +12 Вольт Провод зажигания 14 15 — антенна.
19 -Динамик LF20 -Динамик LF+ C 5- 6- 8-Заземление 10-ЭСППЗУ усилителя 24LC02 smd 24LC02 24LC02
до
Автомагнитола DAEWOO DAEWOO DAEWOO DAEWOO DAEWOO DAEWOO DAEWOO ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ
Модель автомагнитолы AKB-0516AC-A AKD-4346EG AKD-4346EY AKD-4346 MC+CD AKD-4401W AKF-0306RE AKF-0315RC AKF 0816EG AKF-0816EY AKF-0827RR AKF-4085 AKF-4306EG
Производитель MCU er DAEWOO AKF 0816 UP2 C63511Y AKF4316-S C63514Y AKF4316-2
IC CD Ca Преобразователь усилителя r
AKD-0636VS MC+CD DAEWOO DAEWOO DAEWOO DAEWOO DAEWOO DAEWOO ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ D17012GF-E13 DMC-TTDA8560Q C63513Y AKF0816-1 C63516Y AKF0816-2 LC72366-9553 9DA0 24C02 24LC16 CXP5048h340 LC72362 CXK1023M 24LC16 смд 24LC16 смд
HA13158
МАСТЕР ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ AKF-4331 AKF-4336EG AKF-4637 AKF-5073WKG AKF-8817R AKF-9395 AKF-9445R AKF-9625 WG-RE БАК AKF-9635 AKF-9637WG CM-3919 КОНДОР CD KRD410 KRDS 240 РАДИО 1 BP1040 РАДИО 2 BP1048 РАДИО 3 BP1043 DAEWOO ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ДЭУ ALPINE DAEWOO DAEWOO DAEWOO BLAUPUNKT BLAUPUNKT BLAUPUNKT D1723GF 613 D1723GF 51T25615W03 D17006GF 664 D17005GF 667 D17006AGF E25 Д1723ГФ 720 24С01 ТДА7394 TDA8560Q 24LC01 D17012GFE13 D1712GF-E31 TDA8560Q TDA1519Q
(DOC) DAEWOO Автомагнитола Стерео Аудио Схема
DAEWOO Авто Радио Стерео Аудио Схема Подключение Авторадио разъем схема установки проводовсхема esquema de conexiones stecker соединительный кабель схемаDAEWOO 1 -+12 VOLT 11 — Speaker RF+ ПРОВОД ЗАЖИГАНИЯ 2 -ЗЕМЛЯ 12 -Динамик RF3 -+12 ВОЛЬТ 13 -Динамик LF+ ПРОВОД АККУМУЛЯТОРНОЙ БАТАРЕИ 4 — Диммер подсветки приборной панели 14 — Динамик LFWire 5 — Питание Антенна 15 — Динамик LR+ Включение 6 — Динамик RR+ 16 — Динамик LR7 -Динамик RRDAEWOO AKF-4087XC, AKF-9625 1- Динамик RR (-) 2 — Динамик RL (-) 3 — Автоматическая антенна 4 — Acc B (+) power 5 — Динамик FR SP (+) 6 — Динамик FL SP (+) —
8 — SpeakerRR SP (+) 9 — Минус 10 — Световой осветитель 11 — Аккумулятор B+ 12 — Динамик FR SP (-) 13 — Динамик FL SP (-)
7 — Динамик RL SP (+)
—
DAEWOO AKF- 43065
1-Передний R-CH SP+ 2 — Задний R-CH SP+ 3 -Подсветка 4 -ACC B+ 5 -Back-UP B+ 6 -Без связи DAEWOO AKF- 8846, AKF- 8847
7 -Задний L-CH SP+ 8 -Передний L-CH SP+ 9-Передний правый-CH SP10 -Задний правый -CH SP11 -Подсветка 12 -Auto Ant B+
13 -Нет связи 14 -Заземление 15 -Нет связи 16 -Нет связи 17 -Задний L-CH SP18 -Передний L-CH SP-
1 -Динамик RF+ 2 -Динамик RR+ 3 -ILL DIMM(B+)
7 -Динамик LR+ 8 -Динамик LF+ 9 -Динамик RF-
12 -+ 12 В ПРОВОД ЗАЖИГАНИЯ АНТЕННА 14 -ЗЕМЛЯ ОТРИЦАТЕЛЬНЫЙ 17 -Динамик LR-
4 -ACC B+ 5 -BACK UP B+ DAEWOO AKF-9255V
10 -Динамик RR11 -LL KONTROL V
18 -Динамик LF9 -GND Линейный выход 10 -Динамик LF+ 11 -Динамик LF12 -Динамик LR+ 13 -Динамик LR14 -+12 ВОЛЬТ ПРОВОД ЗАЖИГАНИЯ 15 -+12 ВОЛЬТ ПРОВОД ЗАЖИГАНИЯ 16 — Включение питания антенны
1 — Динамик RF+ 2 — Динамик RF3 — Динамик RR+ 4 — Динамик RR5 — GND 6 -GND 7 -+12 VOLT BATTERY WIRE 8 -Line out R DAEWOO AKF-9255XV
1 -Динамик RF+ 2 -Динамик RF3 -Динамик RR+ 4 -Динамик RR6 -gnd DAEWOO AKF-9345
7- +12 Вольт Провод зажигания 14 15 — антенна.
