Распиновка панели приборов ВАЗ 2110

Главная » Электрооборудование » Вы читаете статью:

по Евгений

Обычно распиновка панели приборов ВАЗ 2110 требуется большинству автовладельцев в том случае, когда возникают проблемы с отображением индикации. В «десятках», как и других ВАЗовских моделях иногда гаснут все лампы на щитке или во время движения авто все стрелки индикатора падают в «ноль» (как вариант скачут безосновательно).

В наличии не всегда имеется под рукой автомобильный атлас с четким указанием, куда какая проводка подходит. В такой ситуации актуальную распиновку необходимо будет найти заранее.

Содержание

  • 1 Действующие индикаторы щитка
  • 2 Действующая схема подключений лампочек
  • 3 Возможные неисправности и восстановление

Действующие индикаторы щитка

Как только водитель проворачивает вставленный ключ в зажигании до первого положения, вся схема запускается на несколько секунд.

После полного старта движка большинство сигнальных огоньков угасает. Однако, некоторые из них могут и дальше гореть либо мигать. Подобные проявления должны обеспокоить водителей и вынуждать к проведению определенной диагностики.

Важно знать, что на панелях ВАЗ 2110 используются схожие световые индикаторы, отличающиеся лишь расположением на новом и классическом щитке.

Популярная схема приборной панели ВАЗ 2110 наделена большинством огоньков, установленных вряд в нижней зоне. Если все они продолжают гореть после запуска ДВС или, наоборот, не отзываются, то это грозит ремонтом.

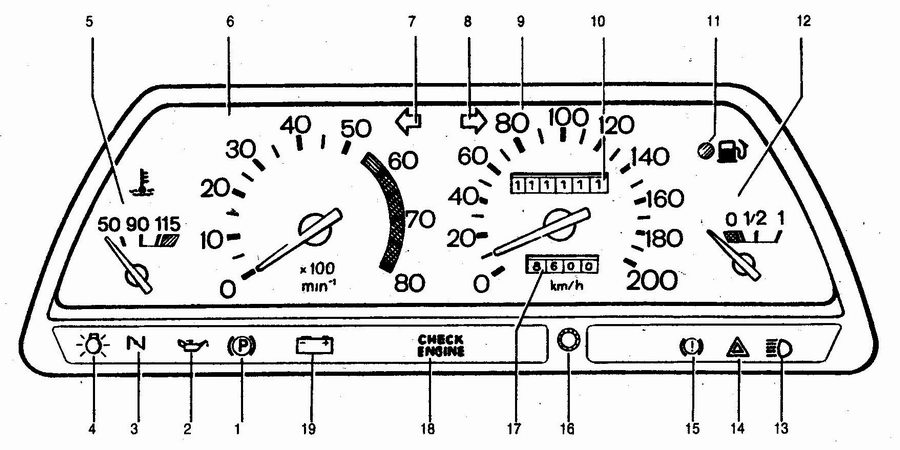

Чтобы ориентироваться в расположении и обозначении, подскажем назначение световых иконок слева направо:

  • боковая левая лампа сигнализирует о состоянии воздушной заслонки в моделях автомобилей с карбюратором, а не инжектором;
  • символ масленки загорается при падении давления масла в системе, поэтому при выявлении такого события потребуется поднимать компрессию или восстанавливать работоспособность топливного насоса;
  • после поднятия рычага ручного тормоза на панели зажигается буква «P», сигнализирующая о принудительной блокировке колодок;
  • далее идет индикатор исправности аккумулятора или качества его заряда (прямоугольник с «+» и «-»), при зажигании такового, потребуется проверить степень натяга ремня/цепи либо работоспособности генератора;
  • в центре расположен символ двигателя «Check Engine», который светится, если проявляются сложности работы ДВС и возникли серьезные дефекты, требующие вмешательства профильных специалистов;
  • синие фары горят при переключении передней оптики в режим дальнего света;
  • зажженные габариты подтверждаются огоньком на панели справа;
  • справа и немного выше располагается индикатор в виде колонки топлива, загорающийся при небольшом остатке бензина в баке;
  • в центре имеется треугольник «аварийки».

В новых панелях присутствует несколько дополнительно вынесенных значков, работающих в режиме мониторинга температуры охлаждающей жидкости, объема омывателя в бачке, проблем с габаритами или «стопами». Также есть иконка, напоминающая о необходимости пристегивания водителя и пассажира ремнями безопасности.

Действующая схема подключений лампочек

Приведем актуальную электрическую разводку, на которой четки видна вся распиновка приборной панели ВАЗ 2110. Она взята из руководства по эксплуатации данной модели.

Указанные пункты на схеме помогают определить область подключения тех или иных приборов. В приведенном чертеже легко разобраться самостоятельно.

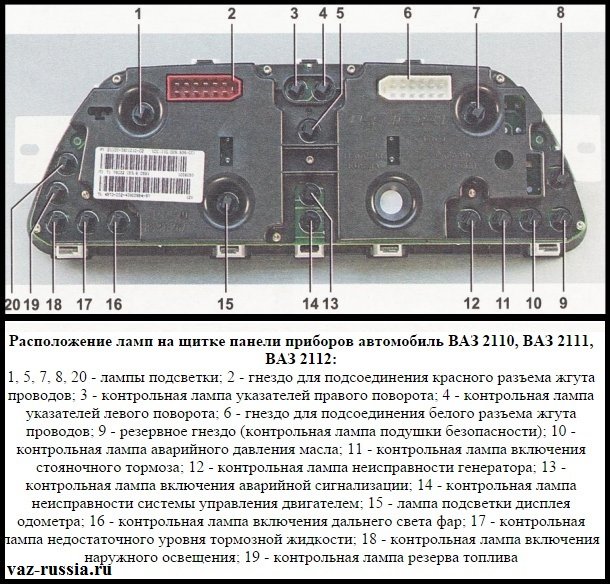

Для старых и новых десятой моделей ВАЗ имеется небольшое отличие в распиновке. Хотя индикаторы используются аналогичные. В системе используется пара колодок, одна из которых белая, а вторая – красная. Не стоит пугаться на первый взгляд замороченной схемы, так как после того, как вникнете, она окажется доступной для понимания.

Обычно первым номером маркируется черный кабель, контактирующий с массой. По схеме номер 13 отправляется к датчику контроля масла, что видно на разводке. Белая колодка демонстрирует номер разъема, систему (агрегат) и провод, к которым идет проводка.

Аналогичным образом считывается и красная колодка. В первом секторе располагаются красный и синий провода, отправляющиеся к датчику внешней температуры. В данном случае 13-й номер с белым проводом заведен к выключателю зажигания.

Возможные неисправности и восстановление

После определенного срока эксплуатации возрастает риск выхода из строя индикаторов или стрелочных приборов, например, тахометра. Прежде чем полностью проводить замену, стоит убедиться в исправности контактов и получении приборами напряжения в достаточном количестве. Для мониторинга можно использовать бортовой компьютер.

Важно обеспечить максимально аккуратный монтаж, в противном случае возникает риск выхода из строя индикаторов. Это связано с тем, что к плате детали фиксируются заклепками, а автомобиль при движении постоянно оказывает механическое действие на такие соединения.

В результате случаются разрывы цепи. Устранить проблему удается пайкой контактов с предварительной зачисткой соединения.

Для пайки нужно демонтировать не саму панель, а лишь пробку от нее и провести работу. Важно использовать паяльник средней мощности. Колодки демонтируем и промазываем обязательно.

После всего потребуется щиток платы установить на свое место. Остальные контакты можно ошкурить, чтобы избавиться от возможной пленки окислителя, используя мелкозернистую наждачку или аналогичные приспособления с небольшим абразивным зерном. Процесс актуален для большинства старых машин с длительным периодом эксплуатации.

Интересное по теме:

загрузка. ..

Комбинация приборов ВАЗ 2110

Комбинация приборов ВАЗ 2110 и ВАЗ 21102 включает в свой состав такие важные элементы: спидометр, тахометр, указатель температуры антифриза в системе охлаждения. В силу некоторых причин блок комбинации приборов, встроенную в панель приборов ВАЗ 2110 и ВАЗ 21102 приходится снимать. Делается это для смены перегоревших ламп, для замены стрелок и других деталей. Некоторые владельцы автомобиля просто добавляют оригинальную подсветку. Трудностей при демонтаже обычно не возникает.

Плюсы панели приборов ВАЗ 2110

Данное приспособление выгодно отличается от более ранних моделей:

  • главные приборы — спидометр и тахометр, они расположены в центре, их не загораживает рулевой обод;
  • приборы отличаются большей точностью;
  • лампа аварийного остатка горючего не мигает;
  • существует режим самодиагностики, включаемый при нажатии на кнопку, сбрасывающую суточный пробег;
  • изделие ремонту не подлежит;
  • могут заменяться только контрольные и осветительные лампы;
  • каждое устройство имеет свою гарантию;
  • все приборы в составе изделия — электронные;
  • комбинация крепится в специальном гнезде на 2 винта, которые легко и быстро можно открутить;
  • спидометр показывает общий пройденный путь, а также суточный пробег автомобиля;
  • электронный спидометр сохраняет показания общего пройденного пути даже при отключенной аккумуляторной батарее;
  • блок приборов ВАЗ 2110 можно установить на автомобилях ВАЗ 20102, ВАЗ 2109.
Схема соединений различных приборов в комбинации ВАЗ 2110

Комбинация приборов включает в себя:

  • Лампа, сигнализирующая о запасе топлива в резерве.
  • Лампы, освещающие приборы.
  • Лампа, сигнализирующая о включении правого поворота.
  • Лампа сигнализации о включении левого поворота.
  • Штекерная колодка.
  • Прибор, указывающий температуру жидкости в системе охлаждения.
  • Лампа сигнализатора включения приборов наружного освещения.
  • Лампа сигнализатора положения воздушной заслонки.
  • Сигнализатор падения масляного давления в системе.
  • Сигнализатор включенного состояния стояночного тормоза.
  • Сигнал разряда аккумулятора.
  • Тахометр.
  • Сигнализация «CHECK ENGINE» (контроль двигателя).
  • Спидометр.
  • Указатель уровня рабочей жидкости в тормозной системе.
  • Контроль работы аварийной сигнализации.
  • Работа фар в режиме дальнего света.
  • Прибор указателя уровня топлива.
Инструкция по снятию комбинации приборов

Для снятия панели приборов ВАЗ 2110 с общей приборной панели ВАЗ понадобятся:

  • отвертка крестовая;
  • пассатижи.

По порядку выполнения работы по снятию панели ВАЗ 2110 инструкция предусматривает:

  1. Нужно отсоединить провод от клеммы «-» аккумулятора.
  2. Открутить отверткой пару саморезов снизу и сверху, после этого очень аккуратно вынуть переключатель позиций наружного освещения с левой части панели и отсоединить его от разъема.
  3. То же самое нужно проделать справа, чтобы отключить выключатель задних противотуманных фар и обогревателя заднего стекла.
  4. Пластмассовая накладка снимается полностью.
  5. Откручиваются винт с каждой стороны панели приборов.
  6. Пассатижами осторожно выпрямляются верхние лапки, которые держат всю панель приборов. Весь блок нужно вытянуть к себе и отсоединить пару колодок с проводами.

Установка комбинации приборов производится с соблюдением обратного порядка.

Установка комбинации ВАЗ 2110 на автомобиль ВАЗ 2109

Штатный козырек панели приборов ВАЗ 2110 немного отличается по форме и по своим размерам. Поэтому посадочное гнездо для комбинации необходимо подогнать под размер новой комбинации с помощью эпоксидной смолы с последующей обработкой шлифовальной шкуркой. После этого козырек панели приборов покрывается краской соответствующего цвета. Других переделок не предвидится. Останется подсоединить все провода в соответствии со схемой. Распиновка довольно проста. В целом установка происходит так:

  1. После отсоединения аккумулятора рулевая колонка автомобиля переставляется в нижнее положение.
  2. Вынимается переключатель наружного освещения.
  3. Отворачиваются винты крепления комбинации к приборной панели.
  4. Вся комбинация приборов вынимается из гнезда.
  5. Устанавливается новая комбинация в посадочное гнездо в обратном порядке.

В последнее время на рынке появилась новая комбинация приборов, предназначенная для ВАЗ 2110, ВАЗ 21102 и последующих моделей. Описание ее и некоторые характеристики:

  • скорость движения и обороты работающего двигателя отображаются в аналоговом и в цифровом вариантах;
  • индикаторы показывают уровень топлива и рабочую температуру двигателя;
  • имеется система «Автосвет», часы с будильником;
  • работает маршрутный компьютер;
  • об аварийных ситуациях предупреждает специальная система.

Такой прибор способен оповестить водителя о различных неисправностях в работе электрооборудования и впрыска топлива. На основе всех внесенных в него данных, он напоминает о предстоящем проведении технического обслуживания, о других моментах, запрограммированных хозяином.

Комбинация приборов на автомобиле любого типа призвана выполнять свои функции по оповещению водителя о работе основных систем автомобиля.

Не является исключением и автомобиль ВАЗ 2110. Панель приборов здесь очень качественная и симпатичная внешне. Ремонт ее может заключаться только в замене ламп. При установке подобной комбинации на другой автомобиль главное — проследить, чтобы изделие хорошо вошло в соответствующее гнездо. Присоединить правильно провода поможет распиновка, прилагаемая к изделию.

Наверх

Форум

    • Продам Новые оригинальные бамп…
    • 19 мая 2022 15:06
    • Лукойл в Сузуки
    • 02 апр 2022 22:07
    • Вибрация двигателя подскажите
    • 25 фев 2022 19:25
    • Что делать если багажник не за…
    • 23 дек 2021 20:43
    • флудильная тема
    • 22 дек 2021 12:14
    • Китайские автомобили
    • 18 дек 2021 00:10

Читать подробнее »

Описание и обозначения значков на панели приборов ВАЗ 2110 и 21102: схема комбинации щитка » Авто центр ру



Благодаря наличию приборной панели (ПП) автовладелец может знать скорость движения, температуру двигателя, оставшийся объем топлива в баке и много другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены панели приборов ВАЗ 2110, чем отличаются приборки и как произвести замену ПП? Об этом читайте ниже.

[ Скрыть]

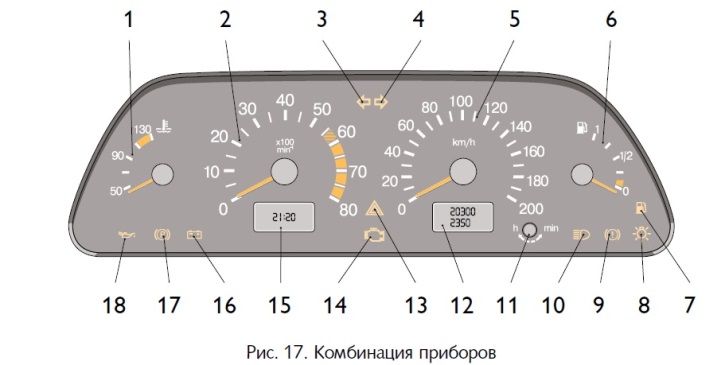

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

  1. Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
  2. Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
  3. Индикатор левого поворотника, при включении поворота всегда мигает.
  4. Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
  5. Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
  6. Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
  7. Индикатор бензоколонки, о котором мы рассказали выше.
  8. Световой символ включения габаритных огней.
  9. Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
  10. Значок активации дальнего освещения.
  11. Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
  12. Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
  13. Световая лампочка, загорающаяся при активации световой сигнализации.
  14. Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
  15. Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
  16. Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и прочих неполадках в его работе.
  17. Значок активации ручного тормоза.
  18. Символ в виде масленки говорит о недостаточном уровне давления моторной жидкости в ДВС. При его появлении нужно заглушить автомобильный мотор и обнаружить причину, которая обычно заключается в утечке масла из системы.
  19. Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности приборной панели старого и нового образца

За десятки лет выпуска ВАЗ 2110 приборная доска претерпела определенные изменения. Поэтому приборки можно поделить на два группы — устройства старого, а также нового образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку обладают разными электрическими схемами подключения, а также конструкций центральной консоли в машинах. Более того, оба вида приборок характеризуются разными формами, но что касается расположения датчиков и индикаторов, то по факту оно практически аналогичное.

Со временем приборки стали оснащаться регуляторами яркости подсветки. Кроме ого, на щитках старого образца не использовались цифровые одометры (счетчики пробега), они стали устанавливаться намного позже. Поначалу одометр был механическим (автор — канал proVAZ-2110).

Возможные неисправности: признаки и причины

С какими неисправностями может столкнуться автовладелец:

  1. Не работает часть лампочек на щитке. Если выходит из строя один или несколько источников света, то скорей всего, это обусловлено перегоранием ламп. Проблема решается путем замены устройств.
  2. Подсветка вовсе перестала функционировать, при этом все приборы и индикаторы загораются. По всей видимости, причину надо искать в неработоспособности самого регулятора яркости, он мог сломаться. При постоянной эксплуатации этого регулятора мог отойти его контакт подключения с бортовой сетью, поэтому нужно проверить проводку. Также причина может заключаться в перегорании предохранителя, расположенного в монтажном блоке.
  3. Подсветка не включается, при этом ни один индикатор и датчик не работает.  Возможно, «накрылась» сама панель или произошло повреждение колодки с проводами, подключенными к щитку. Нужно снимать устройство и внимательно проверять все цепи.
  4. Не работает спидометр — стрелка не поднимается либо поднимается, но очень медленно и с рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический — то проверьте состояние наконечников, которые входят в сам спидометр и коробку передач. Часто изнашивается конец троса, подключенного к спидометру, можно попробовать решить проблему путем наматывания на этот конец куска пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
  5. Не включаются индикаторы, к примеру, лампы поворотов или оптики. Нужно проверять работоспособность подрулевых переключателей фар ближнего и дальнего света, а также поворотов.
  6. Не функционирует датчик объема топлива, стрелка не двигается или поднялась до упора и не опускается. В первом случае причина может крыться в выходе из строя самого контроллера, расположенного в топливном баке. Нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина — замыкание в электроцепи, потребуется прозвонить проводку тестером.
  7. Не работает тахометр. Опять же, причину необходимо искать в датчике положения коленвала — он мог выйти из строя, также от него мог отойти контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует проверять в первую очередь.

Инструкция по замене приборки своими руками

Инструкция на тему замены щитка своими руками:

  1. Для начала следует отключить зажигание и обесточить электрическую сеть «Десятки», для этого откройте капот и сбросьте клемму с АКБ.
  2. Извлекаются переключатели, расположенные по бокам приборки.
  3. Затем отверткой с крестовым наконечником открутите болты, которые фиксируют устройство.
  4. Далее, надо демонтировать крепления приборки к накладке. После этого щиток без проблем извлекается из посадочного места, также можно снять стекло.
  5. Следующим этапом будет отсоединение всех разъемов и колодок, подключенных к приборной доске.
  6. Когда разъемы будут отключены, панель демонтируется. Производится ее ремонт или замена на новую, действия по сборке выполняются в обратном порядке (видео снято каналом В гараже).

Идеи для тюнинга и доработки щитка

Как можно улучшить приборку в «Десятке»:

  1. Установив новую накладку на консоль. Этот тип тюнинга является самым простым, поскольку вам надо будет просто установить сверху накладку. Однако, он никак не улучшит саму приборную панель, только ее верхнюю часть.
  2. В ВАЗ 2110 можно установить приборную панель от Приоры, в целом выбор тюнингованных, готовых к эксплуатации щитков, достаточно большой. При установке приборки в 2110 от другого авто придется частично переделать некоторые разъемы и подключить новые устройства. Но в целом в этом нет ничего сложного.
  3. Установка новых шкал на датчики. Шкалы можно скачать из Сети, найти в магазине или разработать самостоятельно. Процедура переделки в данном случае будет более сложной — вам придется снимать щиток и отсоединять стрелки от приборов, на это потребуется время. После установки новых шкал стрелки нужно правильно установить на место, иначе возможны сбои в работе спидометра и других датчиков.
  4. Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные либо же приобрести диодную ленту и запаять ее в щиток. Но учтите — если лампочка выйдет из строя, ее можно без проблем заменить, чего не скажешь о светодиодной ленте. Если она перегорит, то придется распаивать ленту и ставить вместо нее новую. Хотя ресурс эксплуатации светодиодной ленты достаточно высокий.
  5. Если вы ставите диодные лампы, то дополнительно можно покрасить люминесцентной краской цифры на шкалах, а также стрелки датчиков. Дело в том, что совмещение этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные люминесцентной краской, будут гореть значительно ярче.

Фотогалерея «Тюнингованные приборки ВАЗ 2110»




Заключение

Процесс ремонта приборки на практике — не особо сложная задача. Заменить лампы и прочистить контакты от окисления сможет любой автолюбитель. Если же проблема неработоспособности связана с более серьезными причинами, то лучше доверить их решение специалистам. Помните о том, что приборная панель считается связующим элементом между вами и машиной, поэтому данный узел всегда должен быть рабочим.

Видео «Как установить светодиоды в щиток ВАЗ 2110?»

Подробная инструкция касательно модернизации щитка приборов путем установки в него светодиодных источников освещения приведена в ролике (видео опубликовано каналом Sergey Avtocar 2nd CH).



Комбинация приборов (приборный щиток) ВАЗ 2110, 2111, 2112 (десятка)

Схема соединений комбинации приборов (вид с обратной стороны)

1 – контрольная лампа резерва топлива;
2 – лампы освещения комбинации приборов;
3 – контрольная лампа правого поворота;
4 – контрольная лампа левого поворота;
5 – колодка штекеров;
6 – указатель температуры охлаждающей жидкости;
7 – контрольная лампа наружного освещения;
8 – контрольная лампа воздушной заслонки карбюратора;
9 – контрольная лампа давления масла;
10 – контрольная лампа стояночного тормоза;
11 – контрольная лампа заряда аккумуляторной батареи;
12 – тахометр;
13 – контрольная лампа «CHECK ENGINE»;
14 – спидометр;
15 – контрольная лампа уровня тормозной жидкости;
16 – контрольная лампа аварийной сигнализации;
17 – контрольная лампа дальнего света фар;
18 – указатель уровня топлива.
Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Комбинация приборов. Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: электронные спидометр и тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и 12 контрольных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя винтами.

Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов дана на рисунке (вид с обратной стороны), адреса штекеров – в таблице ниже

Спидометр имеет два счетчика пройденного пути: один итоговый, а второй «суточный». Показания суточного счетчика можно устанавливать на ноль кнопкой, расположенной на самой комбинации приборов. Сбрасывать показания суточного счетчика можно только на стоящем автомобиле.

На части выпускаемых автомобилей может быть установлена электронная комбинация приборов. Она содержит те же приборы и контрольные лампы, что и обычная комбинация приборов. Проверить комбинацию приборов можно только на стенде в специализированной мастерской. Комбинация приборов неремонтопригодна.

Блок индикации бортовой системы контроля. Блок содержит электронную схему управления со звуковым сигнализатором и 10 светодиодных сигнализаторов: недостаточного уровня масла, недостаточного уровня охлаждающей жидкости, недостаточного уровня омывающей жидкости, неисправных ламп наружного освещения, непристегнутых ремней безопасности, износа тормозных колодок передних тормозов и четыре сигнализатора незакрытых дверей. Адреса штекеров блока даны в таблице. Порядок условной нумерации штекеров блока аналогичен порядку нумерации штекеров в колодках комбинации приборов (смотрите рисунок).

Адреса выводных штекеров комбинации приборов

Штекер

Адрес колодки

белого цвета (Х1)

красного цвета (Х2)

1

Корпус («масса»)

К клемме «W» датчика указателя уровня топлива

2

Низковольтный вход тахометра

К предохранителю F19 («+» питания)

3

Высоковольтный вход тахометра

Корпус («масса»)

4

Резервный

К выключателю освещения приборов

5

К датчику температуры охлаждающей жидкости

К переключателю указателей поворота (правый борт)

6

К предохранителю F1 монтажного блока

К переключателю указателей поворота (левый борт)

7

К датчику уровня тормозной жидкости

8

К контроллеру управления двигателем

К бортовому компьютеру

9

К предохранителю F19 («+» питания)

К датчику скорости

10

К предохранителю F19 («+» питания)

К клемме «Т» датчика указателя уровня топлива

11

К выключателю стояночного тормоза

К предохранителю F3 монтажного блока

12

К выводу «D» генератора

К выключателю аварийной сигнализации

13

К датчику контрольной лампы давления масла

К клемме «50» выключателя зажигания


Адреса выводных штекеров блока индикации бортовой системы контроля

Штекер

Адрес (назначение) штекерам

1

К предохранителю F19 («+» питания)

2

3

Корпус («масса»)

4

К реле контроля исправности ламп

5

К микровыключателю выключателя зажигания

6

К плафону

7

К датчику задней левой двери

8

К датчику задней правой двери

9

К датчику уровня масла

10

К датчику уровня охлаждающей жидкости

11

К датчику уровня омывающей жидкости

12

К датчику непристегнутых ремней

13

К датчику износа тормозных колодок

14

К датчику передней левой двери

15

К датчику передней правой двери

* На автомобилях с правым расположением рулевого управления штекер 2 соединяется с «массой».

Ремонт ВАЗ 2110 (Лада) : Комбинация приборов

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
  3. Комбинация приборов

7.13.1. Особенности конструкции

Схема соединений комбинации приборов (вид с обратной стороны)

1 – контрольная лампа резерва топлива;
2 – лампы освещения комбинации приборов;
3 – контрольная лампа правого поворота;
4 – контрольная лампа левого поворота;
5 – колодка штекеров;
6 – указатель температуры охлаждающей жидкости;
7 – контрольная лампа наружного освещения;
8 – контрольная лампа воздушной заслонки карбюратора;
9 – контрольная лампа давления масла;
10 – контрольная лампа стояночного тормоза;
11 – контрольная лампа заряда аккумуляторной батареи;
12 – тахометр;
13 – контрольная лампа «CHECK ENGINE»;
14 – спидометр;
15 – контрольная лампа уровня тормозной жидкости;
16 – контрольная лампа аварийной сигнализации;
17 – контрольная лампа дальнего света фар;
18 – указатель уровня топлива.
Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Комбинация приборов. Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: электронные спидометр и тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и 12 контрольных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя винтами.

Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов дана на рис. Схема соединений комбинации приборов (вид с обратной стороны), адреса штекеров – в таблице «Адреса выводных штекеров комбинации приборов»

Спидометр имеет два счетчика пройденного пути: один итоговый, а второй «суточный». Показания суточного счетчика можно устанавливать на ноль кнопкой, расположенной на самой комбинации приборов. Сбрасывать показания суточного счетчика можно только на стоящем автомобиле.

На части выпускаемых автомобилей может быть установлена электронная комбинация приборов. Она содержит те же приборы и контрольные лампы, что и обычная комбинация приборов. Проверить комбинацию приборов можно только на стенде в специализированной мастерской. Комбинация приборов неремонтопригодна.

Блок индикации бортовой системы контроля. Блок содержит электронную схему управления со звуковым сигнализатором и 10 светодиодных сигнализаторов: недостаточного уровня масла, недостаточного уровня охлаждающей жидкости, недостаточного уровня омывающей жидкости, неисправных ламп наружного освещения, непристегнутых ремней безопасности, износа тормозных колодок передних тормозов и четыре сигнализатора незакрытых дверей. Адреса штекеров блока даны в таблице «Адреса выводных штекеров блока индикации бортовой системы контроля» Порядок условной нумерации штекеров блока аналогичен порядку нумерации штекеров в колодках комбинации приборов (см. рис. Схема соединений комбинации приборов (вид с обратной стороны)).

Адреса выводных штекеров комбинации приборов

Штекер

Адрес колодки

белого цвета (Х1)

красного цвета (Х2)

1

Корпус («масса»)

К клемме «W» датчика указателя уровня топлива

2

Низковольтный вход тахометра

К предохранителю F19 («+» питания)

3

Высоковольтный вход тахометра

Корпус («масса»)

4

Резервный

К выключателю освещения приборов

5

К датчику температуры охлаждающей жидкости

К переключателю указателей поворота (правый борт)

6

К предохранителю F1 монтажного блока

К переключателю указателей поворота (левый борт)

7

К датчику уровня тормозной жидкости

8

К контроллеру управления двигателем

К бортовому компьютеру

9

К предохранителю F19 («+» питания)

К датчику скорости

10

К предохранителю F19 («+» питания)

К клемме «Т» датчика указателя уровня топлива

11

К выключателю стояночного тормоза

К предохранителю F3 монтажного блока

12

К выводу «D» генератора

К выключателю аварийной сигнализации

13

К датчику контрольной лампы давления масла

К клемме «50» выключателя зажигания


Адреса выводных штекеров блока индикации бортовой системы контроля

Штекер

Адрес (назначение) штекерам

1

К предохранителю F19 («+» питания)

2

3

Корпус («масса»)

4

К реле контроля исправности ламп

5

К микровыключателю выключателя зажигания

6

К плафону

7

К датчику задней левой двери

8

К датчику задней правой двери

9

К датчику уровня масла

10

К датчику уровня охлаждающей жидкости

11

К датчику уровня омывающей жидкости

12

К датчику непристегнутых ремней

13

К датчику износа тормозных колодок

14

К датчику передней левой двери

15

К датчику передней правой двери

* На автомобилях с правым расположением рулевого управления штекер 2 соединяется с «массой».

Скачать информацию со страницы


↓ Комментарии ↓





1. Общие данные
1.0 Общие данные 1.1. Технические характеристики автомобилей

2. Двигатель
2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия
3. 0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес

4. Ходовая часть
4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска

5. Рулевое управление
5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления.

6. Тормозная система
6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы.

7. Электрооборудование
7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7. 6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов
8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8. 8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом

9. Приложения
9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Распиновка щитка приборов ваз 2110

Распиновка щитка VDO

Содержание

Распиновка щитка АвтоПрибор

Распиновка разъемов приборных панелей 2110

Белая колодка (х1)Красная колодка (х2)
1Корпус (масса)1* Внешний датчик температуры воздуха
2Тахометр (низковольтный вход с ЭБУ)2Предохранитель F19 + 12В питание
3Тахометр (высоковольтный вх. с катушки)3Корпус (масса)
4Const +12В от аккумулятора (через 6-й предохранитель)4Выключатель освещения приборов
5Датчик температуры охлаждающей жидкости.5Указатель поворота ПРАВЫЙ
6Предохранитель F1 (габаритное освещ.)6Указатель поворота ЛЕВЫЙ
7Дроссельная заслонка («подсос»)7Уровень тормозной жидкости
8Лампа Check Engine8К маршрутному компьютеру
9Предохранитель F19 + 12В питание9Датчик скорости
10Предохранитель F19 + 12В питание10Клемма «Т» указателя топлива
11Стояночный тормоз, клемма «ВК>11Предохранитель F3 (дальний свет)
12Вывод *D» генератора12Выключатель аварийной сигнализации
13Датчик давления масла13К клемме «50» выключателя зажигания

Подключение проводов к панели VDO

Белая колодкаКрасная колодка
1 – Черный1 – Сине-красный
8Бело-красный2Коричнево-красный8Коричневый2Оранжевый
92 оранж.3Желтый9Серый32 черных
102 оранж.4Красно-синий10Розовый4Белый
112 Корич.-синих5Зелено-белый112 Зелено-черных5Синий
12

Коричнево-белый

6Желто- черный12Сине-белый6Сине-черный
13Серо-синий7

 —

13Белый7Розово-синий

Подключение проводов к панели «Счетмаш» г.

Курск
Белая колодкаКрасная колодка
 1 – Черный1— Сине-красный
8Бело-красный2Коричнево-красный8Коричневый2Оранжевый
9Синий3Желтый9Серый+желтый3Черный
10Оранжевый4Бело-красный10Розовый4Белый
11Коричнево-синий5Зелено-белый11Зелено-черный52 синих
12Коричнево-белый62 Коричневых12

62 Сине-черных
13Серо-синий7

—

13Красный7Розово-синий

Подключение проводов к панели «АП» г.

Владимир
 Белая колодка Красная колодка
1 – Черный1— сине-красный
8Бело-красный2Коричнево-красный 8Коричневый2Оранжевый
92 оранжевых3Желтый 9Серый32 Черных
102 оранжевых4Красно-синий 10Розовый4Белый
112 коричн. -синих5Зелено-белый 112 Зелено-черных5Синий
12Коричнево-белый6Желто-черный 12Сине-белый6Сине-черный
13Серо-синий7

 13Красный7Розово-синий

Подключение на ВАЗ 2110 КП от автомобиля «Калина»

—- п у с т о —–117Зелено – черный
Голубой – Белый218Белый
Серо – Голубой319Черный
Коричнево – Голубой420Красно – Синий
—- п у с т о —–521Оранжевый
—- п у с т о —–622Зеленый
Желто – Черный723Оранжево – Белый
Голубой824Бело – черный
Голубой – Черный925Черно – красный
Бело – Красный1026Розово – черный
—- п у с т о —–1127Розовый
—- п у с т о —–1228Серый
Черный1329Зелено – Белый
Красно – Синий1430Коричнево – Красный
Розово – Синий1531

—- п у с т о —–

Черный1632Коричнево – Белый

Панель «нового образца»

Подключение VDO на автомобиле «Калина»

1Розово-белыйК электроусилителю руля
2Голубой с белымК контрольному сигнализатору аварийной сигнализации
3Серо-голубойК датчику аварийного давления масла
4Коричнево-голубойК выключателю стояночного тормоза
5Желто-голубойК блоку управления иммобилизатора
6ЧерныйК блоку управления подушкой безопасности
7ЖелтыйК выключателю наружного освещения
8ГолубойК переключателю указателя поворота правому
9Голубой с чернымК переключателю указателя поворота левому
10Бело-голубойК ЭБУ
11.К датчику износа тормозных колодок
12.К датчику ремней безопасности
13ЧерныйК блоку управления противобуксовочной системы
14Красно-голубойКлавиша «RESET» на подрулевом переключателе
15Розово-голубойК датчику уровня тормозной жидкости
16ЧерныйК ABS
17ЗеленыйК выключателю дальнего света фар
18БелыйК регулятору освещения комбинации приборов
19КоричневыйМасса панели
20Бело-красныйКлемма «30»
21ОранжевыйКлемма «15»
22Желто-красныйК датчику расхода топлива
23Оранжево-белыйКлавиша МК «вперед»
24Бело-черныйКлавиша МК «назад»
25Черно-белыйДатчик наружной температуры (-)
26Желто-зеленыйДатчик наружной температуры (+)
27РозовыйДатчик уровня топлива
28СерыйДатчик скорости
29Зелено-белыйДатчик температуры ОЖ
30Коричнево-красныйТахометр (низковольтный)
31.Служебный. Диагностика панели.
32Коричнево-белыйКлемма «L» реле-регулятора генератора

Подключение КП «Итэлма» с навигацией


1 К электроусилителю руля
2 MUTE
3 К датчику давления масла
4 Выключатель стояночного тормоза
5 К блоку управления иммобилайзера (электропакета)
6 К блоку управления подушкой безопасности
7 К модулю управления светом (сигнализатор вкл. освещения)
8 Переключатель указателя поворота (правая сторона)
9 Переключатель указателя поворота (левая сторона)
10 К блоку системы управления двигателем
11 AUDIO OUT – «Aк. атареи»
12 К датчику непристегнутых ремней
13 К блоку ABS (неисправность EBD)
14 Подрулевой переключатель «Buttons»
15 Датчик уровня тормозной жидкости
16 К блоку ABS (неисправность ABS)
17 К выключателю дальнего света фар
18 К модулю управления светом (регулятор освещения шкал)
19 Корпус
20 Клемма «30» АКБ
21 Клемма «15» выключателя зажигания
22 К блоку управления (сигнал расхода топлива)
23 К подрулевому переключателю «UP»
24 К подрулевому переключателю «DOWN»
25 К радиоприемнику «AUDIO OUT «+»
26 К датчику наружной температуры
27 К датчику уровня топлива
28 К датчику скорости
29 К датчику температуры охл. жидкости
30 К блоку упр. двигателем (сигнал тахометра)
31 Служебная диагностика
32 К клемме «L» реле-регулятора генератора

Подключение КП «Итэлма» с навигацией на а/м с CAN


1 К электроусилителю руля
2 MUTE
3 Резерв
4 Выключатель стояночного тормоза
5 К блоку управления иммобилайзера (электропакета)
6 Резерв
7 К модулю управления светом (сигнализатор вкл. освещения)
8 Переключатель указателя поворота (правая сторона)
9 Переключатель указателя поворота (левая сторона)
10 Резерв
11 AUDIO OUT – «Батареи»
12 Резерв
13 Резерв
14 Подрулевой переключатель (Влево, ОК)
15 Датчик уровня тормозной жидкости
16 Резерв
17 К выключателю дальнего света фар
18 К модулю управления светом (регулятор освещения шкал)
19 Корпус
20 Клемма «30» АКБ
21 Клемма «15» выключателя зажигания
22 Резерв
23 К подрулевому переключателю (вниз, меню)
24 К подрулевому переключателю (вправо, вверх)
25 К радиоприемнику «AUDIO OUT «+»
26 К датчику наружной температуры
27 К датчику уровня топлива
28 CAN‑L
29 CAN‑H
30 Резерв
31 Служебная диагностика
32 Резерв

Органы управления.

Основные символы значков на панели приборов ВАЗ Показать приборы на ВАЗ 2110

Вводная информация

  • Содержание


    Ежедневные проверки
    Руководство пользователя
    Меры предосторожности и методы
    Основные измерительные приборы
    Двигатель и его системы
    Трансмиссия
    Шасси
    Рулевое управление
    Тормозная система
    Электрооборудование автомобиля
    Кузов
    Система вентиляции и отопления салона
    Области применения
    Коды неисправностей
    Схемы подключения

  • Введение

    ВВЕДЕНИЕ

    В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110. Примечательно, что это единственное семейство автомобилей ВАЗ, которое не получило имени, а потому продается под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации в кузовах седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — ВА3-21123). . Кроме того, существуют различные мелкосерийные версии, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами и оригинальной обивкой дверей.

    Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном экстерьера и интерьера. Для изготовления деталей кузова, наиболее подверженных коррозии, используется оцинкованный металл, а в кузов вклеиваются несъемные стекла (лобовое, заднее и боковые).
    Даже в седанах багажник очень вместителен для своего класса, а хэтчбеки и универсалы, в которых можно сложить спинки задних сидений, могут служить даже для перевозки достаточно объемного груза, например, холодильника.

    Изначально на «Десятку» устанавливались только короткоходные 1,5-литровые двигатели ВА3-21083 мощностью 69 л.с. с., однако довольно скоро этот силовой агрегат уступил место двигателям нового поколения с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 литра могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тягово-экономических качествах.
    В данном руководстве рассматриваются шестнадцатиклапанные двигатели ВАЗ-2112 (1,5 л) и ВАЗ-21124 (1,6 л), устанавливаемые в настоящее время на все модели семейства с электронным управлением Bosch, January или GM, но приведенное описание полностью применимо и для ремонт ранее установленных восьмиклапанных двигателей.
    Все двигатели агрегатируются с пятиступенчатыми механическими коробками передач.
    В базовой комплектации автомобили «десятого» семейства могут похвастаться твидовым салоном, иммобилайзером, центральным замком, электростеклоподъемниками передних дверей и атермальными стеклами. Более дорогие комплектации оснащены подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который у других дилеров называют бархатным) и легкосплавными дисками. Список оборудования, которое можно установить по заказу, совершенно неограничен: набор пластиковых обвесов, хромированные дверные ручки, видоизмененная панель приборов, кондиционер и т. д.
    «Десятку» давно не называют новинкой, но приемлемая ремонтопригодность, а также низкие цены и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году производство «десятого» семейства на заводе АВТОВАЗ в Тольятти было прекращено, производство моделей возобновилось в Украине на автомобильном заводе корпорации «Богдан».

    Как и ВАЗ, Богдан 2110 хорошо подходит для дальних поездок по отечественным дорогам – этому способствуют хорошие динамические характеристики, комфортная подвеска и небольшой расход топлива.
    Заводская гарантия на автомобили «десятого» семейства составляет 35 тыс. км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры также дают собственную, более длительную гарантию, сокращая при этом пробеги в полтора-два раза.
    В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ/Богдан 2110/2111/2112 с шестнадцатиклапанными инжекторными двигателями объемом 1,5 и 1,6 л.
    Примечание
    Данные о расходе топлива приведены только для справки и являются средними для различных типов кузова.
    Рекомендации руководства можно использовать и при ремонте восьмиклапанных двигателей.

  • Аварийное реагирование
  • Эксплуатация
  • Двигатель

2. Органы управления, приборная панель и внутреннее оборудование

Органы управления

Спидометр

Показывает приблизительную скорость автомобиля (в км/ч).

Служит для отображения общего пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный период времени (например, за последнюю поездку). Для сброса счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Счетчик суточного пробега сбрасывается только на стоянке автомобиля.

Тахометр

Показывает приблизительную скорость двигателя (об/мин). Для получения значения скорости умножьте число на шкале, указанное стрелкой, на 100.
Красная зона (участок шкалы, заштрихованный красным цветом) означает, что двигатель работает на повышенной частоте, что опасно для двигателя .

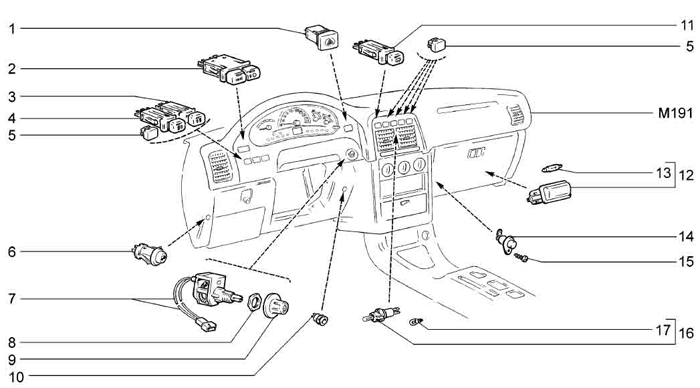

1. Левый боковой дефлектор, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Выключатель зажигания, 5. Кнопка включения задних противотуманных фар, 6. Кнопка включения обогрева заднего стекла, 7. Ручка управления подсветкой приборов, 8 , Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Вещевой ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19 .Рычаг фиксации рулевой колонки, 20. Рычаг отпирания замка капота.

Комбинация приборов:
1. Индикатор температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Индикатор уровня топлива, 5. Кнопка сброса счетчика суточного пробега, 6. Дисплей одометра и счетчика суточного пробега, 7 , Дисплей часов.
ВНИМАНИЕ
Не допускайте работы двигателя таким образом, чтобы стрелка тахометра находилась в красной зоне (более 5500 об/мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в красную зону шкалы свидетельствует о перегреве двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать работы двигателя в режиме перегрева (свыше 110°С).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель стеклоподъемника передней левой двери, 4. Замок ремня безопасности водителя, 5. Задний выключатель стеклоподъемника левой двери, 6. Заглушка (резервное место для установки дополнительных выключателей), 7 . Выключатель стеклоподъемника задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Выключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками воздухораспределителя, 3. Переключатель рециркуляции, 4. Заглушка (запасное место для установки переключателя доп. оборудования), 5. Блок индикации бортовая система контроля, 6. Автомагнитола, 7. Часы, 8. Вилка (резервное место для установки выключателя дополнительного оборудования), 9. Кнопка включения аварийной сигнализации, 10. Блок управления отопителем, 11. Правый центральный дефлектор.
При включении зажигания этот индикатор отображает приблизительное количество топлива в баке. Если топливо в баке почти пустое (менее 7-9.5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий индикатор, предупреждающий о необходимости дозаправки. В этом случае рекомендуется заправиться как можно скорее.

Указатели поворотов

При включении одного из указателей поворота (левого или правого) на комбинации приборов начинает мигать соответствующий индикатор.

Индикатор аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Предупреждающий индикатор CHECK ENGINE

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. Если в системе обнаружена неисправность, индикатор мигает или горит постоянно.
ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор бокового освещения

Этот индикатор загорается при включении наружного освещения автомобиля.

Сигнальная лампа недостаточного уровня тормозной жидкости

Загорается красным, когда уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
ВНИМАНИЕ
В случае загорания индикатора во время движения автомобиля дальнейшее движение запрещено до устранения причин неисправности.

Индикатор дальнего света

Этот индикатор загорается синим цветом, когда включен дальний свет фар.

Индикатор системы зарядки

Этот индикатор загорается красным цветом при включении зажигания и гаснет после запуска двигателя. Яркое загорание лампы или ее половинное свечение при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или неисправности в цепи системы зарядки.

Индикатор стояночного тормоза

Индикатор загорается красным при включении стояночного тормоза.

Индикатор падения давления масла

Этот индикатор загорается красным, когда давление масла в двигателе падает.
ВНИМАНИЕ
Вождение при горящем индикаторе аварийного падения давления масла может привести к серьезному повреждению двигателя.

Сигнализатор низкого уровня моторного масла в картере двигателя

Индикатор загорается, когда уровень моторного масла в картере двигателя достигает предельно допустимого минимума.
Примечание
Перед заливкой масла в двигатель убедитесь в отсутствии утечек.

Индикатор уровня жидкости омывателя

Этот индикатор загорается, если в бачке остается менее одного литра жидкости омывателя.

Индикатор уровня охлаждающей жидкости

Этот индикатор загорается, когда уровень охлаждающей жидкости на холодном двигателе падает ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему убедитесь в отсутствии утечек.

Индикатор неисправности сигнальной лампы

Этот индикатор загорается, когда перегорают стоп-сигналы, габаритные огни или указатели поворотов.

Индикатор износа тормозных колодок

Индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания, если толщина тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки на новые.

Сигнализатор непристегнутого ремня безопасности

Этот индикатор загорается на панели приборов, если ремень безопасности водителя не пристегнут при работающем двигателе.

Включите JavaScript для просмотра

Приборная панель ВАЗ 2110 или комбинация приборов позволяет водителю получать оперативную информацию о скорости машины, оборотах двигателя, работе световых приборов, уровне топлива в баке и следите за сигнальными лампами. В общем незаменимая вещь для любого автомобиля. За долгие годы производства «десятки» приборных комбинаций были нескольких типов, которые можно условно разделить на две группы — приборные панели старого и нового дизайна.

Так называемая «Европанель» получила новую комбинацию приборов. Приборные панели старого и нового типов не взаимозаменяемы в силу конструктивных особенностей старой и новой приборных панелей. Кроме того, комбинации приборов имеют другую форму. Но содержание почти одинаковое. Вид на старую приборную панель ниже.

  • 1 — Температура охлаждающей жидкости, в градусах Цельсия
  • 2 — Тахометр, частота вращения двигателя
  • 3,4 — Повторители поворота
  • 5 — Спидометр, скорость автомобиля в км/ч
  • 6 — Уровень топлива в баке. При остатке 5-7 литров загорается желтая лампочка — предупреждение или значок с изображением АЗС
  • 7 — Собственно, это изображение заправки, сигнализирующее о необходимости заправки
  • 8 — Контрольная лампа включения габаритов
  • 9 — Низкий уровень тормозной жидкости
  • 10 — Включение дальнего света
  • 11 — Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега/суточного пробега
  • 12 — Дисплей, показывающий общий пробег/суточный пробег (одометр), на некоторых моделях может быть узким
  • 13 — Контрольная лампа сигнализации
  • 14 — Check Engine — это означает неисправность в двигателе, рекомендуется остановить двигатель
  • 15 — Дисплей с часами (может показывать температуру воздуха на улице при наличии датчика температуры)
  • 16 — Неисправность в системе зарядки аккумулятора
  • 17 — индикатор включения стояночного тормоза
  • 18 — Недостаточное давление масла в двигателе
  • 19 — Лампа воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что первые комбинации приборов не имели цифровых одометров, был обычный механический.

Панель приборов старого образца вы можете увидеть в начале нашей статьи, а вот новая панель ВАЗ 2110 на фото ниже .

ВАЗ 2110 приборная панель видео разборка комбинации приборов

Короткое и очень подробное видео снятия комбинации приборов с приборной панели «десятки».

Электросхема приборной панели ВАЗ 2110

Электросхема комбинации приборов может быть полезна, если вы собираетесь попробовать самостоятельно отремонтировать электрику приборной панели.

  • 1 — Контрольная лампа резерва топлива
  • 2 — Лампы освещения комбинации приборов
  • 3 — Контрольная лампа правого поворота
  • 4 — Контрольная лампа левого поворота
  • 5 — Контрольная лампа резервного копирования
  • 6 — Указатель температуры хладагента
  • 7 — Контрольная лампа наружного освещения
  • 8 — Контрольная лампа воздушной заслонки карбюратора
  • 9 — Контрольная лампа давления масла
  • 10 — Контрольная лампа стояночного тормоза
  • 11 — Контрольная лампа заряда аккумуляторной батареи
  • 12 — Тахометр
  • 13 — Контрольная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»
  • 14 — Спидометр
  • 15 — Контрольная лампа уровня тормозной жидкости
  • 16 — Контрольная лампа сигнализации
  • 17 — Контрольная лампа дальнего света фар
  • 18 — Индикатор уровня топлива

Штекер 2, 3, 8, 9 в блоке Х2 это выводы спидометра 14.

В заключение хотелось бы сказать о тюнинге панели приборов «десятки». Умельцы устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинацию цветные мониторы бортовых компьютеров.

(PP) автовладелец может узнать скорость движения, температуру двигателя, остаток топлива в баке и многое другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены на панели приборов ВАЗ 2110, чем отличается приборка и как заменить ПП? Читайте об этом ниже.

[Скрыть]

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначения значков и обозначений панели приборов 21102:

  1. Регулятор температуры охлаждающей жидкости двигателя, этот датчик определяет температуру двигателя в целом. Благодаря прибору можно своевременно определить перегрев силового агрегата.
  2. Тахометр. Этот контроллер предназначен для снятия показаний частоты вращения коленчатого вала.
  3. Индикатор левого поворота, всегда мигает при включении.
  4. Левый правый указатель поворота. Значки под номерами 3 и 4 синхронно мигают при включении световой сигнализации.
  5. Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиль.
  6. Контроллер объема остатка топлива в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке останется около 5-7 литров топлива, рядом с датчиком загорится желтый индикатор в виде заправки. Нельзя допускать эксплуатацию автомобиля с регулярно горящей желтой лампой, так как это может привести к выходу из строя топливного насоса.
  7. Индикатор АЗС, о котором мы говорили выше.
  8. Световой символ для включения габаритных огней.
  9. Символ исправности тормозной системы появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Проблема может быть из-за утечки.
  10. Значок активации дальнего света.
  11. Ручка регулировки часов с переключателем. Может использоваться для переключения данных за день и общего пробега.
  12. В нижней части комбинации приборов расположен небольшой экран, на котором отображаются данные о пробеге автомобиля.
  13. Лампочка, загорающаяся при срабатывании световой сигнализации.
  14. Символ проверки двигателя. Его появление говорит о том, что блок управления обнаружил неисправность в моторе. Целесообразно заглушить силовой агрегат и выявить поломку, причиной которой зачастую является неработоспособность вспомогательных датчиков.
  15. Экран часов. При включении регулятора он может отображать данные о температуре воздуха за бортом, если такой датчик установлен.
  16. Лампа на приборке указывает на обнаруженную неисправность в системе зарядки аккумулятора. Это может быть связано с ослабленным, изношенным или сломанным ремнем привода генераторной установки. Также это может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и других неполадках в его работе.
  17. Значок активации ручного тормоза.
  18. Символ в виде масленки указывает на недостаточный уровень давления моторной жидкости в двигателе внутреннего сгорания. При ее появлении нужно заглушить двигатель автомобиля и найти причину, которая обычно заключается в утечке масла из системы.
  19. Значок воздушной заслонки ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности старой и новой приборной панели

За десятилетия производства ВАЗ 2110 приборная панель претерпела определенные изменения. Поэтому гаджеты можно разделить на две группы — устройства старые, а также новые. Следует отметить, что данные приборные панели не взаимозаменяемы, так как имеют разные схемы электропроводки, а также конструкции центральной консоли в автомобилях. Причем оба типа устройств характеризуются разной формой, а вот что касается расположения датчиков и индикаторов, то по сути оно практически одинаковое.

Со временем приборка стала оснащаться регуляторами яркости подсветки. Кроме того, на приборных панелях старого образца не использовались цифровые одометры (счетчики пробега), их стали устанавливать намного позже. Сначала одометр был механический (по каналу проВАЗ-2110).

Возможные неисправности: симптомы и причины

С какими неисправностями может столкнуться автовладелец:

  1. Не работает часть лампочек на щитке. Если один или несколько источников света выходят из строя, то, скорее всего, это связано с перегоранием ламп. Проблема решается заменой устройств.
  2. Подсветка вообще перестала работать, при этом горят все приборы и индикаторы. Видимо, причину надо искать в неработоспособности самого диммера, он мог сломаться. При постоянной работе этого регулятора мог оторваться контакт его соединения с бортовой сетью, поэтому нужно проверить проводку. Также причиной может быть перегоревший предохранитель, расположенный в монтажном блоке.
  3. Не включается подсветка, при этом не работает ни один индикатор или датчик. Возможно, «накрылась» сама панель или повреждена колодка с проводами, подсоединенными к щитку. Необходимо снять устройство и тщательно проверить все цепи.
  4. Не работает спидометр — стрелка не поднимается или поднимается, но очень медленно и с рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический, то проверьте состояние наконечников, которые идут в сам спидометр и коробку передач. Часто изнашивается конец троса, подключенного к спидометру, можно попробовать решить проблему, намотав на этот конец кусок пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
  5. Не включаются такие индикаторы, как поворотники или оптика. Необходимо проверить работоспособность подрулевых переключателей ближнего и дальнего света фар, а также поворотов.
  6. Топливо не работает, стрелка не двигается или поднялась до упора и не падает. В первом случае причина может крыться в выходе из строя самого контроллера, расположенного в топливном баке. Нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина — короткое замыкание в электроцепи, потребуется прозвонить проводку тестером.
  7. Не работает тахометр. Опять же, причину нужно искать в датчике положения коленчатого вала — он мог выйти из строя, а также мог отойти от него контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует проверить в первую очередь.

Инструкция по замене устройства своими руками

Инструкция по замене заслонки своими руками:

  1. Для начала следует выключить зажигание и обесточить электрическую сеть Десятки, для Для этого откройте капот и сбросьте клемму с аккумулятора.
  2. Сняты переключатели, расположенные по бокам приборки.
  3. Затем с помощью отвертки Phillips отвинтите болты, которыми крепится устройство.
  4. Далее необходимо демонтировать крепления приборки к накладке. После этого лючок легко снимается с сиденья, также можно снять стекло.
  5. Следующим шагом отсоединяем все разъемы и колодки подключенные к приборной панели.
  6. При отключении разъемов панель снимается. Его ремонтируют или меняют на новый, этапы сборки выполняются в обратном порядке (видео снято каналом В гараже).

Идеи по тюнингу и доработке щитка

Как можно улучшить приборку в Десятке:

  1. Установив новую накладку на консоль. Этот тип тюнинга самый простой, потому что вам просто нужно установить накладку сверху. Однако это никак не улучшит саму приборную панель, только ее верхнюю часть.
  2. В ВАЗ 2110 можно установить, в общем выбор тюнингованных, готовых к эксплуатации щитков достаточно большой. При установке приборки 2110 с другого автомобиля придется частично переделывать некоторые разъемы и подключать новые устройства. Но в целом ничего сложного в этом нет.
  3. Установка новых шкал на датчики. Весы можно загрузить из Интернета, найти в магазине или разработать самостоятельно. Процедура переделки в этом случае будет сложнее — придется снимать щиток и отсоединять стрелки от приборов, на это потребуется время. После установки новых шкал стрелки должны быть правильно установлены на место, иначе спидометр и другие датчики могут выйти из строя.
  4. Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные, а можно купить диодную ленту и впаять в щиток. Но имейте в виду – при выходе из строя лампочки ее можно без проблем заменить, чего не скажешь о светодиодной ленте. Если он сгорит, то придется выпаивать ленту и ставить вместо нее новую. Хотя срок службы светодиодной ленты довольно высок.
  5. При установке диодных ламп можно дополнительно покрасить цифры на шкалах и стрелки датчиков люминесцентной краской. Дело в том, что сочетание этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные люминесцентной краской, будут светиться намного ярче.

Основным ориентиром управления автомобилем является приборная панель. Исправная приборка ВАЗ 2110 информирует водителя обо всех основных характеристиках приборов, позволяет оптимизировать управление. В каждом автомобиле своя комбинация приборов, они могут располагаться совершенно по-разному на приборной панели.

Эта комбинация крепится на специальной плате, в отдельном гнезде с помощью двух винтов. Снятие панели осуществляется после их откручивания. Точность платы обеспечивается печатным способом изготовления и установки данной распиновки; для печати используется фольгированный гетинакс.

* — на панелях ВДО и Счетмаш с двумя окнами используется выносной датчик температуры ВДО, устанавливаемый под бампером. Не используется на однооконных панелях. Для панелей с механическим одометром на этот контакт поступает сигнал от клеммы «W» датчика уровня топлива (ДУТ).

Цветовая маркировка проводки панели старого образца:

Приборная панель надежно крепится к задней части корпуса приборной панели, и все устройства работают эффективно. Если показания одного из приборов неверны, следует провести ремонт или замену деталей.

Спидометр

Ведущая роль вождения отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате.

Спидометр устанавливается на автомобиль ВАЗ 2110, который имеет два типа счетчиков (одометров):

  • Первый показывает конечный пройденный путь;
  • Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного за сутки расстояния и расчета среднего, а также определения необходимости ремонта автомобиля можно полностью обнулить результаты второго счетчика. Водитель может ежедневно сбрасывать показания спидометра и сравнивать полученные результаты с работой компонентов.

Для сброса значений на плате используйте соответствующую кнопку. Сбросить счетчик можно только после полной остановки, при работе узлов машины этого делать нельзя. Если кнопка не сбрасывает цифры, то ее нужно заменить.

Состав приборов

Вся распиновка панели «десятки» состоит из соединений приборов, объединенных единой схемой, узлы работают, каждый прибор имеет свой индикатор. Если одна из ламп не загорается, то требуется срочный ремонт или замена подсветки приборов.

Отключите все освещение при снятии экрана. Все характеристики отдельных устройств контролируются специальными лампами, на этой плате их двенадцать:

  1. Контрольная лампа резерва топлива;
  2. Комбинации светильников осветительные для подсветки щита;
  3. Правая контрольная лампа поворотного освещения;
  4. Контрольная лампа левого поворотника;
  5. Контрольная лампа резерва;
  6. Индикатор температуры охлаждающей жидкости;
  7. Индикатор состояния наружного освещения;
  8. Световой датчик состояния воздушной заслонки карбюратора;
  9. Индикатор давления масла;
  10. Световой ориентир состояния тормоза полной остановки;
  11. Результат состояния зарядного устройства;
  12. Контрольная лампа дальнего света фар.

Индикатор температуры охлаждающей жидкости

Прибор работает в паре с датчиком температуры охлаждающей жидкости, устанавливается в цилиндрические головки. Когда указатель температуры показывает на табло сопротивление около 650-1340 Ом, стрелка должна располагаться у начальных отметок шкалы.

Если результаты сопротивления на табличке достигли отметки 76-88 Ом, то стрелка должна дойти до участка шкалы, отмеченного красным цветом. Стрелка достигает конца красной шкалы при сопротивлении датчика 41-51 Ом.

Если данные сопротивления и уровень стрелки не совпадают, то машине требуется ремонт или замена деталей.

Указатель уровня топлива

Устройство индикации уровня топлива в баке работает в комплексе с датчиком контроля, устанавливается в топливном баке. Если лампа показывает на табло сопротивление 284-334 Ом, то стрелка индикатора будет располагаться около начала шкалы.

Если датчик сообщает сопротивление, идентичное уровню 102-136 Ом, то стрелка переместится на середину шкалы. При значении датчика 8-26 Ом стрелка переместится в самый конец шкалы. Если сопротивление и уровень стрелки на шкале не совпадают, то ремонт машины неизбежен.

Не работает панель приборов на ВАЗ 2110? Для ремонта понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния автомобиля, показывает количество топлива, скорость, а также информирует владельца ВАЗ 2110 о неполадках в работе агрегатов. Но не для всех автомобилистов приборная панель — открытая книга, особенно для начинающих водителей. В этом материале описывается распиновка, принцип работы, назначение устройств, основные неисправности, а также ремонт.

Индикаторы

Приборная панель

В момент зажигания загораются все индикаторы на панели приборов, после запуска двигателя большинство индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже мигать. Это настораживает водителей, ведь трудно сказать, какой узел в автомобиле ВАЗ 2110 неисправен; дианостика требуется для определения поломки.

Мы знаем, что «десятка» старого или нового образца. В обоих вариантах обозначения остаются идентичными, разница только в расположении лампочек и их схеме.

В нижней части приборной панели расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть при работающем двигателе, значит, придется проводить ремонт.

Идем слева направо:

  1. Крайняя левая лампа, расположенная на панели приборов, относится к воздушной заслонке — индикатор присутствует в моделях с карбюраторным двигателем;
  2. Значок масленки. Если индикатор горит или мигает, значит, упала компрессия масла в силовой установке, неисправна помпа;
  3. Буква «П» внутри круга. Приборная панель сообщает, что вы забыли выключить стояночный тормоз;
  4. Лампа, указывающая на неисправность аккумулятора или генератора. Возможно, оборвался ремень генератора, появился обрыв, зарядка не производится;
  5. При работе «дальнего» загорается значок фары на панели;
  6. Лампочка на значке — индикатор показывает включенные размеры;
  7. Индикатор проверки двигателя. Если он горит, то необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты. Лучшее решение — перестать двигаться;
  8. Сигнальная лампа расположена прямо над знаком неисправности двигателя.

В дополнение к этим индикаторам, передняя часть оснащена дисплеем, показывающим пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях новой модели есть дополнительная панель, на которой расположены полезные индикаторы. Мигающая иконка с изображением человека с ремнем информирует о том, что стоит пристегнуться — это касается как водителя, так и его попутчиков. Во время движения может загореться значок колеса, есть вероятность износа колодок, требуется ремонт.

  • Лампочка с масленкой — загорается при падении уровня масла ниже нормы — как можно скорее проверьте уровень.
  • Омыватель ветрового стекла — сообщает нам, что жидкость омывателя почти закончилась.
  • Термометр над бачком — показывает повышенную температуру охлаждающей жидкости.
  • Значок перечеркнутой стрелки — не работает стояночный или стоп-сигнал.

Схема приборной панели

На рисунке выше показана электрическая схема комбинации приборов. То есть по этой схеме можно определить точку подключения на приборной панели неисправного индикатора. Он понадобится вам, если вам придется менять из-за неисправности, например, контрольную лампу аккумулятора. Но кроме схемы подключения вам понадобится еще и схема распиновки, которая описана ниже.

Распиновка

Если вы хотите провести ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если его нет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какое из устройств не работает при неисправности в том или ином узле. Если показатели у старого и нового образцов ВАЗ 2110 идентичны, то распиновка немного отличается. Есть две подушечки — красная и белая. Поначалу распиновка может показаться сложной. В качестве примера возьмем несколько разъемов.

Первая цифра — это черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам также сообщает схема. В белом блоке указан номер разъема, провода и блока (блока) к которому идет проводка. Красный блок читается точно так же. Первый разъем содержит синий и красный провода, они идут к внешнему датчику температуры. Что касается тринадцатого номера, то здесь белый провод ведет к замку зажигания.

Распиновка и схема, показанные в этой статье, являются основными. Они могут отличаться цветовой маркировкой, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнить данные из статьи с руководством по эксплуатации, где также есть схема и распиновка.

Неисправности и ремонт

Приборы или индикаторы могут быть повреждены. Это может быть часть показателей или даже весь спидометр. Владельцы ВАЗ 2110 редко сталкиваются с такой ситуацией, так как приборная панель работает исправно, особенно на отечественных автомобилях. Прежде чем менять панель приборов или ремонтировать отдельные детали, стоит убедиться в исправности датчиков – пользуемся бортовым компьютером.

Неаккуратная установка приводит к выходу из строя элементов. На плате приборной панели детали крепятся простыми заклепками, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому установка просто «разваливается», в цепи появляются обрывы. Ремонт в этом случае заключается в пайке заклепок и тщательной зачистке контактов.


После завершения пайки торпедо можно вернуть на место. Если есть свободное время, можно пройтись по контактам шкуркой. На старых автомобилях они склонны к окислению, что может помешать правильной работе устройств.

Вы можете увидеть, как снять приборную панель в видео ниже.

Почему не работает приборная панель 2110, как найти причину.

Причины отказа приборной панели ваз 2110. Почему не работает приборная панель 2110?

Ситуация, когда не работает приборная панель на автомобиле ВАЗ 2110, не редкость для продукции отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автомобилистам ничего не остается, как бороться с возникающими раз за разом неисправностями. Об этом далее в статье.

Содержание

  • Щиток приборов ваз 2110, описание как приборы крепятся на панель табличка
  • Щиток приборов ваз 2110 и приборная панель старого образца 2110 нового образца, в чем разница
  • Не работает приборная панель ВАЗ 2110, не работают приборы и контрольные лампы. Причины
  • Перегорел предохранитель F6, как найти причину, на что обратить внимание
  • Прыгают стрелки приборов, причины
  • Крепление провода массы, как проверить контакты
  • Перестал работать прикуриватель, какая связь с отказом щитка
  • Советы проф.

Щиток приборов 2110, описание монтажа приборов на щиток панели

  1. Температура охлаждающей жидкости (ОЖ) в градусах Цельсия.
  2. Тахометр показывает скорость силового агрегата.
  3. Указатель левого поворота.
  4. указатель правого поворота.
  5. Спидометр показывает скорость автомобиля в км/ч.
  6. Индикатор резерва топлива показывает уровень топлива в баке. Если есть 5-7 литров, загорается соответствующий желтый свет — предупреждение или значок, который показывает заправку.
  7. На самом деле это изображение заправки, которое указывает на необходимость заправки.
  8. Контрольные размеры включают свет.
  9. Индикатор указывает на низкий уровень тормозной жидкости, включение данной лампы запрещено.
  10. Включение дальнего света фар.
  11. Ручка-веко часов, в некоторых случаях эта ручка выполняет отсчет суточного пробега/общего пробега (если панель с узким дисплеем).
  12. Дисплей, отображающий суточный пробег/общий пробег (на некоторых моделях может быть узким).
  13. Контрольная лампочка сигнализации.
  14. Check Engine, часто обозначается рядом значком При чем неисправность в моторе, рекомендуется остановить работу силового агрегата.
  15. Часовой дисплей (с датчиком температуры, может отображать температуру воздуха за бортом).
  16. Индикатор заряда аккумуляторной батареи. Загорается, когда электрооборудование начинает функционировать от аккумулятора. Может свидетельствовать об ослаблении либо обрыве ремня генератора, неисправности генератора, обрыве цепи и других неисправностях.
  17. Индикатор, загорающийся при включении стояночного тормоза.
  18. Индикатор давления масла. Загорается, когда давление масла в моторной смазке падает ниже нормы. Недопустима эксплуатация двигателя с горящей лампой. Проверьте исправность фильтра и уровень моторного масла.
  19. Лампа воздушной заслонки (только на карбюраторных двигателях).

Щиток приборов ваз 2110 старого образца и щиток приборов ваз 2110 нового образца, чем отличаются

Панель приборов старого образца

Щитки приборов устанавливаемые на ВАЗ 2110 бывают двух вариаций — старого образца и нового образца, что зависит от года выпуска автомобиля.

Отличие их в том, что на приборной панели старого образца все приборы размещены симметрично, а на щитке нового образца — указатели охлаждающей жидкости и топлива смещены в правую часть панели.

ВАЗ 2110 не работает панель приборов, не работают приборы и контрольные лампы. Причины

Самая значимая неисправность панели приборов – ее абсолютный выход из строя. При этом ни приборы, ни контрольные лампы не работают, указатели не работают, а стрелки падают вниз. Для устранения проблемы в первую очередь необходимо проверить пятнадцатиамперный предохранитель, обозначенный F6. Чаще всего именно он является причиной выхода из строя панели приборов.

Перегорел предохранитель F6, как найти причину обратить внимание на

Как уже было сказано выше, перегорание предохранителя F6 влечет за собой полный отказ узла. Найти его можно в монтажном блоке. Если этот элемент перегорел, следует искать причину этого явления, иначе новый предохранитель повторит судьбу предыдущего, т. к. Е. Тоже сжечь. Причиной перегоревшего предохранителя обычно является банальное замыкание электрической цепи.

Прыгающие стрелки приборов, причины

Бывают ситуации, когда стрелки приборов прыгают по шкале от большего к меньшему. В большинстве случаев причиной такого явления является плохая связь (контакт) с массой. Масса проводов, идущих от приборной панели, крепится к перегородке, отделяющей моторный отсек от салона. Вы можете найти его и вытащить радио из слота. Однако, если на вашем автомобиле установлена ​​сигнализация, то, скорее всего, для удобства монтажа эту массу провода перенесут в другое, более доступное место. Установщики сигнализации склонны переставлять ее под обшивку салона в районе левой ноги водителя.

Такая же картина возможна и при установке магнитолы. При присоединении его к минусовому кабелю закрутился провод массы приборной панели, в результате чего он плохо обмотался. Из-за этого под воздействием вибраций, которые передаются на кузов автомобиля, он ослабевает. Стоит отметить, что его плохо заворачивают из-за того, что это не очень просто сделать.

Крепление провода массы, как проверить контакты

При монтаже массы проводов качество придется проверять саму приборную панель. Для этого ему нужно максимально добраться до места крепления, не отсоединяя провода, идущие к стапелям. Убедитесь, что провод заземления должен быть на плате белого цвета X1, идущего к первому контакту. Кроме того, следует проверить напряжение на этих контактах — 6, 9., 10, что должно быть равно двенадцати вольтам. Обратите внимание на целостность дорожек на тыльной стороне приборной панели, по которым подается ток к потребителям.

Перестал работать прикуриватель, с чем связан отказ платы панели

Еще одна причина неработающей панели приборов — прикуриватель. Проблема в том, что через этот разъем автолюбители подключают некоторые дополнительные устройства, в частности пылесос салона автомобиля, электронасос автобуса, зарядное устройство для сотового телефона. Учитывая, что данным пользователям нужен большой ток, выходит из строя либо сам прикуриватель, либо перегорает предохранитель F19, из-за чего и отказывает панель приборов. Следует отметить, что выход из системы прикуривателя также можно продлить, удерживая его в положении ON. В таких случаях заставить приборную панель работать можно, разъединив разъем прикуривателя, но если не сгорел предохранитель F19.

Наконечники проф.

Как видите, устранить все проблемы, связанные с абсолютным отказом работы приборной панели, автовладелец может сам. Для этого ему не нужны дополнительные знания в электротехнике. Единственное, что они должны знать, это возможные причины такого сбоя.

Сопутствующие материалы

  • Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
  • печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
  • Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
  • Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
  • Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
  • Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
  • Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
  • Как выбрать б/у шины, Полезные советы
  • Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
  • Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
  • Машины экономного расхода топлива, самый экономичный расход автомобиля
  • Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
  • Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
  • Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
  • Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
  • Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
  • Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
  • Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
  • Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
  • Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
  • Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
  • Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине должно быть указано на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
  • Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
  • Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
  • Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
  • Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
  • Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
  • Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
  • Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
  • Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
  • Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
  • Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
  • Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
  • Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
  • Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
  • Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
  • Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
  • Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
  • Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

19 самых странных вещей, которые люди делали со своими приборными панелями

Приборная панель или приборная панель — это название, данное циферблатам и показаниям, которые находятся на приборной панели автомобиля и сообщают водителям все, что им нужно знать о характеристиках их автомобиля. и любые предполагаемые проблемы!

Большинство водителей знакомы со спидометром, который сообщает им, с какой скоростью они едут, и с индикатором топливного бака, сообщающим им, когда у них вот-вот закончится бензин или электроэнергия в эти более экологичные дни электрических и Гибридные машины. Некоторые могут даже обращать внимание на количество оборотов в минуту на тахометре, если знание оборотов своей машины для них что-то значит.

Однако в большинстве случаев водители обращают внимание на приборную панель только тогда, когда что-то не так, или когда они видят мигающие синие огни в зеркале заднего вида и беспокоятся, что могут превысить ограничение скорости.

Таким образом, маловероятно, что многим водителям придет в голову модифицировать панель приборов на своем автомобиле, и тем не менее многие автовладельцы именно так и поступают, устанавливая нестандартные циферблаты, фонари и цифровые системы, чтобы интерьер их автомобилей выглядел так же стильно, как возможный. Просто убедитесь, что изменения не мешают и не мешают вам видеть приборную панель, иначе у вас могут возникнуть проблемы с полицией не только из-за превышения скорости…

19 True Blue

Через 300cforums.com

Представьте на мгновение приборную панель своего автомобиля. Скорее всего, большинство автомобилей имеют приборы и датчики черного цвета не только для того, чтобы соответствовать окружающей приборной панели, но и для того, чтобы было легче видеть белые цифры и стрелки, тем самым гарантируя, что водитель получает как можно больше информации о своем автомобиле. насколько это возможно. Этот конкретный владелец выбрал вместо этого необычный, но довольно стильный ярко-синий фон, по-прежнему с белыми цифрами, но с черными стрелками, которые может быть довольно трудно увидеть, когда вы едете на скорости или если освещение недостаточное.

18 Полностью цифровой

Через youtube.com

В конце концов, мы живем в 21-м -м веке, так почему же так много автомобилей все еще имеют аналоговые приборные панели со стрелками и циферблатами, а не цифровую настройку, как на изображении выше?

Правда, некоторые современные автомобили сейчас делают с цифровыми приборными панелями, позволяющими водителю точно и с первого взгляда видеть, с какой скоростью он едет, а также различные другие факты и цифры о своем автомобиле.

Однако модернизация цифровой приборной панели в старом автомобиле не всегда работает так хорошо. Иногда автомобили выглядят лучше со старыми цифрами и циферблатами на приборной панели!

17 White Out

Через 355nation.net

Если вы подумали, что приборная панель с темно-синим фоном выглядит немного странно, подождите, пока вы не увидите эту модифицированную приборную панель. Мало того, что этот водитель выбрал ярко-белый фон вместо обычного черного, он также сделал довольно сомнительный выбор в пользу неоново-оранжевых игл. В любом случае, неоны и автомобили не так уж хорошо сочетаются — просто посмотрите на сумасшедшую неоновую подсветку, которую вы видите в Японии — но это маленькое пятнышко цвета просто в конечном итоге выглядит неуместно на том, что в противном случае могло бы быть довольно стильной модификацией. .

16 Blue Streak

Через trucktrend.com

Еще один поклонник синего цвета здесь, хотя он сильно отличается от сдержанного королевского синего на первом изображении.

Этот бирюзово-синий приборный блок виден в середине установки, что позволяет заглянуть за процессы, связанные с послепродажными модификациями приборных панелей и приборной панели.

Контраст между ярко-синим фоном и желтыми циферблатами, безусловно, привлекает внимание, но что-то настолько диковинное потребует еще и неординарной личности за рулем. Не говоря уже об интерьере, который дополняет необычная цветовая гамма. Нет смысла вкладывать большие средства в свой приборный блок только для того, чтобы перестраховаться, когда дело доходит до обивки.

15 Двухцветный

Через swedespeed.com

В этой панели приборов не так много информации, что устраивает некоторых водителей, многие из которых предпочитают не перегружаться информацией в дороге. Эта простая, но поразительная модификация дает вам основные цифры и позволяет выглядеть иначе, чем стандартные группы датчиков, которые вы получаете в новых автомобилях. Однако двухцветные цвета не всем по вкусу, но, по крайней мере, владелец этого автомобиля выбрал синий и белый, а не более яркий и контрастный выбор цветов. Сам мод тоже кажется довольно простым; случай, когда просто вставляется новая панель там, где раньше сидела старая.

14 Индивидуальная обложка

Через livethevanlife.com

Модификация этого великолепного ретро-фургона VW заключается не столько в самой приборной панели, которая такая же олдскульная, как и остальная часть автомобиля, сколько в специальной накладке, которую владелец установил, чтобы немного скрасить интерьер.

Привлекательный оранжевый цвет, вероятно, сочетается с другими деталями кабины или, возможно, с окраской кузова; Жаль, что такие моды есть не на каждом транспортном средстве.

Попробуйте установить его в обычную машину, и вы просто закроете обзор через лобовое стекло и попадете в неприятности с местными правоохранительными органами.

13 Аналоговые циферблаты и цифровой дисплей

Через f150forum.com

Старые автомобили, как правило, все еще имеют традиционные аналоговые циферблаты и стрелки на приборных панелях; все больше современных автомобилей оснащаются цифровыми приборными панелями. Казалось бы, владелец этого Ford F-150 все еще немного застрял в прошлом, учитывая их решение использовать как аналоговые циферблаты, так и цифровой дисплей для своей индивидуальной приборной панели. Некоторым людям может показаться слишком запутанным, чтобы иметь информацию, отображаемую в двух разных форматах, и оказывается, что основные характеристики, такие как скорость и обороты, отображаются на и аналоговые и цифровые дисплеи. Информационная перегрузка!

12 Художественная лицензия

Через youtube.com

Зачем ограничиваться скучными цветными приборными панелями, когда можно получить приборные панели с собственным дизайном?

Это украшение, похожее на пламя, может выглядеть особенно круто ночью, но оно также затруднит четкое и быстрое определение скорости, на которой вы едете, а также других важных фактов и цифр о характеристиках вашего автомобиля.

Как и в случае с большинством автомобильных запчастей, есть способ настроить группы приборов по своему вкусу; все, от стильного и художественного вида на изображении выше до более банального флага США или даже значка вашей любимой спортивной команды.

11 Светящийся красный

Через forums.tbforums.com

Однако лучшая часть модификации кластеров датчиков — изменение их внешнего вида ночью. Все приборные панели имеют подсветку, так что водители могут продолжать следить за своей скоростью и поведением автомобиля, даже когда снаружи (и внутри) темно, но нет правил, согласно которым вы должны оставаться со скучной белой подсветкой, которая входит в стандартную комплектацию. большинство моторов. Этот водитель выбрал довольно зловещую красную подсветку — и не только на самой главной панели приборов, но и за всем, что находится на приборной панели. Эта комбинация определенно выглядела бы более чем жутко со стороны.

10 Go Green

Через hdforums.com Модификации приборной панели

предназначены не только для владельцев автомобилей; они также могут сделать даже самые удивительные мотоциклы еще более стильными.

У этого классического мотоцикла Harley Davidson обычная приборная панель заменена на смесь черных и белых циферблатов с необычной зеленой подсветкой.

Выглядит весьма эффектно, при условии, что ваш цвет – зеленый, а добавление подсветки фирменной музыкальной системы только усиливает общий эффект. Многие циферблаты на приборной панели мотоцикла такие же, как и в большинстве автомобилей, со спидометром, тахометром и сигнальными лампами низкого уровня топлива.

9 Источник питания

Через globalchangan.com

Увеличение распространенности гибридных и электрических автомобилей также привело к изменениям в приборных панелях этих автомобилей. В конце концов, хотя водителям электромобилей по-прежнему необходимо знать, с какой скоростью они едут, возможно, самое важное, что им нужно знать, это то, сколько заряда у их автомобиля еще есть, и сколько еще они могут проехать, прежде чем им нужно будет подключиться к сети. Владелец этого конкретного автомобиля решил использовать футуристические технологии своего автомобиля с очень 21 -ст -вековая приборная панель с цифровыми циферблатами и экранами, чтобы держать их в курсе.

8 Mix And Match

Через drive.cheapusedmotorhome.com

В модифицированном приборном щитке этого автомобиля используются некоторые классические сочетания цветов, особенно привлекательные красные стрелки на белом фоне. С другой стороны, остальная часть салона автомобиля для большинства людей немного чрезмерна.

Если вы не водите классический кабриолет, красная кожаная обивка везде в конечном итоге доставит вам и вашим пассажирам головную боль!

Была ли сначала изменена приборная панель, и обивка была подобрана в соответствии с ее цветом, или владелец решил выбрать нелепо красный интерьер и изменил свою приборную панель, чтобы соответствовать, есть такая вещь, как слишком много цвета!

7 циферблатов сверху

Через focusrs.com

Возможно, вы не ожидаете увидеть циферблаты в верхней части приборной панели — большинство групп приборов находятся внутри приборной панели в области за рулевым колесом или, возможно, немного сбоку, но все больше и больше водителей находят необычные места для приборов и приборов. циферблаты. В этом случае размещение нескольких циферблатов на приборной панели — это не только выбор стиля, но и достаточно практичный выбор. Ведь эта дополнительная приборная панель находится прямо в поле зрения водителя, но не настолько велика, чтобы загораживать обзор через лобовое стекло.

Через my.is

Если главная цель приборной панели — позволить водителям быстро и четко видеть важные факты и цифры, относящиеся к характеристикам их автомобиля, то приведенная выше модифицированная приборная панель — прекрасная демонстрация того, как не следует делать вещи! Перекрывающиеся циферблаты и цифры делают почти невозможным определение скорости, в то время как некоторые из инструментов, которые дают вам важную информацию о работе двигателя, настолько малы, что почти бесполезны. Во что бы то ни стало, измените свой кластер датчиков, чтобы он хорошо выглядел, но держите его видимым!

5 Боковой глаз

Через stingrayforums.com

Установка приборов на приборной панели — не единственный способ найти необычное место для вашей приборной панели. Некоторые люди решили, что передняя стойка — опора, которая проходит вдоль крыши и вниз по бокам ветрового стекла, — идеальное место для основных автомобильных инструментов. Это направление, зародившееся в автоспорте, но вскоре ставшее популярным в мире экстремальных модификаций автомобилей и стритрейсеров. Даже обычные водители теперь модифицируют салон своего автомобиля приборными панелями на передней стойке, несмотря на то, что должно быть сложнее смотреть на циферблаты, когда они находятся так далеко от остальной части приборной панели.

4 научно-фантастических цвета

Через cardomain.com

Вы когда-нибудь мечтали сделать свой скромный автомобиль похожим на футуристический космический корабль из фантастического фильма?

Модификация приборной панели — это простой способ сделать ваш автомобиль максимально технологичным и инновационным.

Мало того, что в этой конкретной модификации использовалось особенно изобретательное сочетание цветов, но стиль самих циферблатов и даже шрифт, используемый для цифр, придают этой приборной панели вид, опережающий свое время. Просто постарайтесь не отвлекаться от того, что происходит на дороге вокруг вас, на ослепительную высокотехнологичную приборную панель.

3 Красное и белое

Через ft86club.com

Красный и белый — это самое классическое цветовое сочетание, какое только может быть. Подумайте о Санта-Клаусе, футбольных командах, таких как «Атлетико Мадрид» и сборная Хорватии, а также о флаге США — конечно же, с вкраплениями синего!

Итак, на первый взгляд, этот красно-белый модифицированный приборный блок должен иметь большой успех.

К сожалению, тот, кто проектировал эти приборные панели, допустил несколько довольно серьезных ошибок, от странного смешения форм на центральном циферблате до почти невидимых серебряных цифр на узорчатом красном фоне. На первый взгляд это может показаться привлекательной модификацией, но моды должны быть не только стильными, но и практичными.

2 Стиль ретро

Через superstreetonline.com

Ретро сегодня очень модно, и автомобили не исключение. Большинство водителей удовлетворяют свое стремление к старинному автомобилю, фактически покупая подержанный автомобиль 1960-х и 1970-х годов, даже несмотря на все проблемы и дополнительные расходы, связанные с владением старым автомобилем.

Если вам кажется, что это чересчур фермерский шаг, вы всегда можете установить несколько ретро-модификаций в свой современный автомобиль, например, великолепные старинные ретро-инструменты на изображении выше.

Не каждому автомобилю (или водителю) под силу такое сочетание ретро-инструментов в современном автомобиле, но, безусловно, это может быть стильное и привлекательное сочетание, если вы все сделаете правильно.

1 серебряный стиль

Через gmgaugecluster.com

Большинство приборных панелей сделаны из литого пластика, но это не значит, что сами приборы тоже должны быть сделаны из скучного старого пластика. Модифицированные калибровочные кластеры также могут быть изготовлены из более необычных материалов, таких как матовый металл на изображении выше. Сочетание серебристого и синего цветов выглядит хорошо, а циферблаты хорошо читаются даже с первого взгляда. Тем не менее, этот мод довольно эффектный, и не каждый автомобиль подойдет для такой индивидуальной работы. Эти моды не всегда дешевы, поэтому вы должны быть уверены, что новый кластер датчиков — это то, что вам нужно, прежде чем приступить к работе.

Источники: Yourmechanic.com, nytimes.com, buyacar.co.uk, theverge.com

Приборная панель

Компания CARDONE использует обширный опыт работы со многими наиболее важными системами автомобильной электроники, чтобы профессионально перепроектировать приборные панели в соответствии с высочайшими стандартами качества. Критические компоненты на 100 % заменены и протестированы для обеспечения точной калибровки и надежной работы. Новый внешний вид выставочного зала достигается за счет восстановления или замены линз в сборе новым поликарбонатом. Каждое устройство предварительно запрограммировано с указанием VIN, пробега и моточасов, если это применимо, чтобы свести к минимуму время простоя и быстро вернуть автомобиль в эксплуатацию.

  • Линзы в сборе восстанавливаются до качества нового или заменяются новым поликарбонатным материалом для улучшения видимости и придания приборной панели выставочного вида. функция системы сигнальных ламп
  • Все шаговые двигатели с редуктором заменены на модернизированные для обеспечения длительного срока службы
  • Стрелки манометров откалиброваны для правильной работы
  • Сегменты или панели дисплея проверены и протестированы для обеспечения правильной работы
Дополнительная информация
  • Комбинации приборов Список «Техническая проверка»

Сравнить

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Reman

    Комбинация приборов — 2L-1117

    Номер детали: 2L-1117

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Reman

    Комбинация приборов — 2L-1001

    Номер детали: 2L-1001

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОН Reman

    Комбинация приборов — 2L-1106

    Номер детали: 2L-1106

    Состояние продукта:  Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1013

    Номер детали: 2L-1013

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1237

    Номер детали: 2L-1237

    Состояние продукта:  Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1224

    Номер детали: 2L-1224

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1089

    Номер детали: 2L-1089

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1095

    Номер детали: 2L-1095

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1067

    Номер детали: 2L-1067

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1024

    Номер детали: 2L-1024

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1036

    Номер детали: 2L-1036

    Состояние продукта: Восстановленный

  • Сравнивать

    Быстрый просмотр

    КАРДОНЕ Реман

    Комбинация приборов — 2L-1115

    Номер детали: 2L-1115

    Состояние продукта: Восстановленный

Что такое комбинация приборов и почему это важно? – ISS Automotive Solutions

Приборная панель сообщает важную информацию во время вождения. Что же такое приборная панель? Вы узнаете здесь. В этом руководстве содержится вся необходимая информация о комбинациях приборов и о том, как они работают.

Что такое приборная панель?

Каждый автомобиль имеет комбинацию приборов. Это прямо перед водителем. Комбинация приборов представляет собой плату с несколькими различными датчиками и сигнальными лампами, установленными на ней. Комбинация приборов установлена ​​на приборной панели сразу за рулевым колесом. Водитель зависит от датчиков и индикаторов, чтобы следить за состоянием автомобиля. Некоторые из наиболее распространенных датчиков и индикаторов включают:

  • Спидометр
  • Тахометр
  • Датчик уровня топлива
  • Датчик давления масла
  • Одометр
  • Указатели поворотов

Комбинацию приборов также иногда называют:

  • Приборная панель
  • Приборная панель
  • Панель приборов

Обычно приборная панель и приборная панель — это то, что вы видите перед собой во время вождения. Комбинация приборов — это та часть, которая содержит датчики. При выходе из строя одного компонента, например спидометра или одометра, обычно заменяют всю комбинацию приборов.

Некоторые комбинации приборов полностью электронные. Эти комбинации приборов имеют цифровые показания вместо традиционных аналоговых датчиков. У них нет движущихся частей. Их также можно назвать:

  • Цифровая приборная панель
  • Цифровая приборная панель

Компоненты приборной панели

Приборная панель представляет собой простую часть. Это доска, которая подходит для приборной панели определенной марки и модели. На этой доске вы найдете группу датчиков и индикаторов. Некоторые автомобили имеют больше датчиков и индикаторов, чем другие. Давайте поговорим о двух наиболее распространенных из них:

  • Спидометр: Показывает скорость, с которой движется автомобиль. Входной сигнал, который получает спидометр, поступает через электрический датчик почти на всех современных автомобилях. Двадцать или тридцать лет назад спидометр приводился в действие механически с помощью троса, подсоединенного к задней части трансмиссии.
  • Тахометр: Показывает число оборотов в минуту (об/мин) двигателя. Подобно спидометру, тахометр теперь почти всегда управляется электронным блоком управления двигателем (ECU).

За последние двадцать или тридцать лет конструкция комбинации приборов претерпела существенные изменения. В то время датчики или инструменты получали входные данные от компонента, который они контролировали. Например, датчик уровня топлива в топливном баке был напрямую связан с указателем уровня топлива в комбинации приборов. В современных автомобилях все датчики подключены к ЭБУ, а ЭБУ отправляет всю необходимую информацию на комбинацию приборов.

Приборные панели соединяются с автомобилем с помощью жгута проводов. Жгут обычно имеет многоконтактный разъем на задней стороне кластера. Это упрощает удаление кластера. Кластер обычно получает питание от блока предохранителей, расположенного под приборной панелью со стороны водителя автомобиля. В большинстве случаев есть один предохранитель, предназначенный для комбинации приборов. (Если вдруг перестанет работать весь кластер, сначала проверьте предохранитель.)

Нужна замена комбинации приборов?

Многие комбинации приборов служат в течение всего срока службы автомобиля. Однако это не всегда так. Иногда датчики на комбинации приборов могут выйти из строя из-за:

  • Вибрации, которая может привести к выходу из строя соединений на печатной плате (платах) внутри комбинации приборов.
  • Механическая неисправность спидометра, одометра или тахометра. Иногда в этих компонентах есть маленькие шестерни, которые могут изнашиваться.
  • Скачки напряжения из-за неисправного генератора могут повредить кластер.
  • Перегоревшее освещение. Инструмент еще работает, но ночью его не видно.

Неисправную комбинацию приборов бывает сложно, если вообще возможно, починить в домашних условиях. Поэтому, если вы находитесь в такой ситуации, замена комбинации приборов часто является лучшим вариантом.

В ISS Automotive мы предлагаем приборные панели оригинального качества, изготовленные ведущими отраслевыми брендами.

  • Наши приборные панели легко подключаются, что означает простоту установки.
  • Если вы живете где-нибудь в континентальной части США, вы получите бесплатную доставку.

Не готовы приобрести сменный приборный блок? Возможно, мы сможем отремонтировать ваш. Отправьте сломанную приборную панель в наш магазин, и один из квалифицированных специалистов ISS Automotive починит ее в течение 24 часов с момента получения.

Ознакомьтесь со следующими каталогами:

  • Сменные комбинации приборов для различных марок и моделей
  • Сменные комбинации приборов для большегрузных автомобилей

Вы можете связаться с нами, если у вас есть какие-либо вопросы. Будем рады помочь!

Что приводит к тому, что приборная панель перестает работать?

Раскрытие информации: Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Комбинация приборов, или цифровая приборная панель, предоставляет водителю важную информацию, необходимую для безопасного вождения. Он расположен на приборной панели водителя и включает в себя спидометр, указатель уровня топлива и одометр. Однако в некоторых случаях он перестает работать. Из-за чего перестает работать комбинация приборов?

Вот список того, что приводит к прекращению работы приборочного кластера:

  1. Разломы компьютеров
  2. Свободные разъемы
  3. 70785
  4. Shooter Connectors
  5. .
  6. Цепь перегрузки
  7. Проблемы с проводкой
  8. Проблема с заземлением
  9. Неисправность комбинации приборов

В этой статье рассказывается о том, как работают комбинации приборов, что заставляет их перестать работать и как точно определить проблему. Мы также приведем несколько примеров, таких как Jeep Grand Cherokee, чтобы понять, почему он иногда не работает.

Что приводит к тому, что комбинация приборов перестает работать?

Датчики в автомобиле генерируют сигналы, которые отправляются на компьютер автомобиля. Компьютер преобразует их во что-то, что может быть прочитано комбинацией приборов.

Если не работает один из них, например, спидометр, как определить, проблема во всей комбинации приборов или в чем-то еще? Вы можете сразу подумать, что это проблема с комбинацией приборов, но на самом деле это может быть проблема с датчиками автомобиля, компьютером или проводкой.

Причины проблем с комбинацией приборов

Давайте рассмотрим причины, по которым комбинация приборов перестает работать более подробно:

1. Неисправности компьютера

В некоторых автомобилях один провод может иметь два сигнала, которые вызывают странное поведение. Это происходит из-за неправильной работы компьютера, что может быть связано с поврежденным программным обеспечением или аппаратной проблемой. Для проблем с приборной панелью Jeep Grand Cherokee 2000 года это не самая распространенная причина, и замена PCM дает только 50% успеха в устранении проблемы с приборной панелью.

2. Перегоревший предохранитель

Перегоревший предохранитель является одной из двух гарантированных причин неработающей комбинации приборов и возникает только тогда, когда ни один из датчиков не работает. Это также является вероятной причиной, если сигнальные лампы вашего Jeep Cherokee не работают, и их следует сначала проверить, прежде чем сделать вывод о том, что вашим сигнальным лампам нужны новые лампочки. Чтобы проверить, откройте блок предохранителей в моторном отсеке под приборной панелью со стороны водителя или обратитесь к руководству пользователя, чтобы узнать его точное местоположение.

3. Ослабленные разъемы

Ослабленные или отсоединенные разъемы легко исправить, и это часть того, что вам нужно проверить при выполнении простой трассировки цепи. Если это вызывает проблему с приборной панелью, обязательно отсоедините автомобильный аккумулятор, соедините разъемы вместе, закрепите ослабленные и снова подключите аккумулятор. Ваша приборная панель должна вернуться к жизни вскоре после этого.

4. Неисправные датчики

В большинстве случаев не работают только один или два датчика в комбинации приборов. Когда это происходит, вы, вероятно, связываете проблему с неисправным датчиком. Чаще всего выходит из строя датчик спидометра. Симптомы включают сбои спидометра и круиз-контроля, потерю мощности и включение индикатора проверки двигателя.

5. Полосатая шестерня

Неработающие одометры и спидометры обычно указывают на эту причину. Неисправные датчики также могут быть связаны с оборванным кабелем, то есть если в вашем автомобиле вместо датчиков для работы спидометра используется физический кабель. Чтобы это исправить, вам нужно вытащить комбинацию приборов, чтобы добраться до шестерен. Пока вы это делаете, используйте сжатый воздух для удаления пыли и ткань из микрофибры для очистки прозрачного пластика.

6. Цепь перегрузки

Неисправный регулятор напряжения, который подает питание на приборную панель в большинстве современных автомобилей, может быть причиной того, что приборная панель перестает работать. Когда он неисправен, ваша цифровая приборная панель может не полностью перестать работать. Тем не менее, ваши датчики будут показывать очень высокие/низкие значения, капризничать или становиться неустойчивыми. Даже запуск автомобиля от внешнего источника или переключение аккумулятора может вызвать скачок напряжения, который может привести, скажем, к выходу из строя спидометра.

7. Проблемы с проводкой

Если ваш регулятор напряжения работает нормально, то, скорее всего, проблема вызвана неисправностью проводки – одной из двух причин, приводящих к полной неработоспособности приборной панели. Этот факт особенно актуален для Jeep Cherokee 2000 года выпуска, провода которого имеют тенденцию перетираться о рулевую колонку, что вызывает короткое замыкание в BCM. Контрольным признаком того, что проводка вызывает неправильное поведение вашей ИС, является то, что датчики вашего автомобиля показывают максимально возможные показания. Любой толковый механик должен это исправить. В противном случае обратитесь к профессионалу, который может провести углубленную трассировку цепи вашего автомобиля и точно определить, где находится неисправность.

8. Проблема с заземлением

Проблема с заземлением — одна из последних причин, по которой любой владелец автомобиля может заподозрить, что комбинация приборов перестала работать. Однако, если вы уже изучили все предыдущие причины, это может быть виновником. Проблема с заземлением влияет на освещение приборной панели, датчики и индикаторы.

9. Неисправный приборный щиток

Если вы выполнили все необходимые тесты и не можете определить неисправность проводки или датчиков, вам просто не повезло получить автомобиль с лимонной чертой. Некоторые электронные комбинации приборов не имеют отдельных датчиков, которые получают независимые входные данные от отдельных отправителей. В этом случае вам может потребоваться его замена.

Диагностика проблемы

Чтобы определить точную причину из вышеперечисленного, необходимо сначала локализовать проблему. Вот несколько шагов, которые можно попробовать:

  1. Начните диагностику с самопроверки комбинации приборов. Как правило, это происходит при включении зажигания, при этом кратковременно загораются все контрольные лампы и разделы дисплея. Внимательно следите за любыми темными сегментами или неработающими индикаторами. Различные автомобили имеют различные процедуры самопроверки. Вы даже можете вручную запустить диагностику самопроверки в некоторых приложениях. Руководство пользователя и веб-сайты обслуживания OEM должны предоставить вам информацию о том, как использовать его для вашего конкретного автомобиля.
  2. С помощью цифрового мультиметра Fluke 87-V (см. на Amazon) определите предохранитель, подключенный к комбинации приборов, включив ключ зажигания (с обеих сторон предохранителя должен гореть свет).
  3. Если вы не можете найти какие-либо проблемы с предохранителем, снимите приборную панель целиком и проверьте питание датчиков по отдельности. Кроме того, проверьте заземление с помощью пробника питания (см. на Amazon) и убедитесь, что это не приводит к сбоям или несогласованным показаниям. Этот шаг применяется, если все или только некоторые датчики не работают. Если затронуты только некоторые датчики, проблема может быть связана с датчиком, датчиком или проводкой.
  4. При локализации источника электрической неисправности отсоедините жгут проводов от приборной панели и проверьте цепь питания с помощью омметра на наличие заземления. Замена перегоревшего предохранителя без решения проблемы является гарантией того, что проблемы с микросхемой повторятся.
  5. Проверьте напряжение аккумуляторной батареи или зажигания на жгуте проводов панели приборов с помощью вольтметра, а не контрольной лампы. Использование вольтметра гарантирует, что показаний напряжения будет достаточно для правильной работы комбинации приборов вашего автомобиля.
  6. Убедитесь, что показания охлаждающей жидкости, давления масла или газового манометра исправны, так как это приводит к непредсказуемой работе манометров. Не забудьте включить все остальные датчики автомобиля. Для бесперебойной работы электронных комбинаций приборов требуются точные данные от датчиков.
  7. В зависимости от того, сколько датчиков на приборной панели осталось в рабочем состоянии, может потребоваться выполнить диагностический тест датчика или датчика. Вам понадобится осциллограф, например, цифровой осциллограф Siglent SDS1104X-E 100 МГц 9.0785  (смотреть на Амазоне), желательно 4-х канальный. Это один шаг, который делают немногие владельцы автомобилей, сделанных своими руками, не из-за его сложности, а потому, что он требует терпения.
  8. Наконец, вам может понадобиться полностью вытащить цифровой тире. Этот метод может быть лучшим способом определить, что мешает вашей комбинации приборов работать правильно. Работающая ИС должна иметь безупречные, несгоревшие следы ламинирования серебром во время осмотра. Если вы обнаружите, что какой-либо из них находится в плохом состоянии, хорошо иметь в своем комплекте проволочную перемычку или проводящую жидкость для быстрого исправления.

Сброс комбинации приборов

Бывают случаи, когда с компонентами, влияющими на правильную работу комбинации приборов, все в порядке. В это время ваш прибор просто нуждается в перезагрузке.

Часто задаваемые вопросы

  • Как узнать, неисправен ли мой приборный щиток? Признаки неисправной комбинации приборов включают тусклые/мерцающие датчики, неточные или ненадежные показания, падение всех датчиков до нуля во время движения и неисправность комбинации приборов. Эти симптомы ошибки могут привести к тому, что ваш автомобиль выйдет из строя во время движения, периодически будут выходить из строя дисплеи или произойдет полный / периодический отказ.
  • Сколько стоит ремонт комбинации приборов? Замена комбинации приборов может стоить от 880 до 1000 долларов США. Стоимость зависит от марки и модели автомобиля, а также от его состояния.
  • Можно ли управлять автомобилем без комбинации приборов?  Если у вас есть джип, вы, вероятно, знаете, что можете управлять автомобилем со снятой панелью приборов. Но даже если это возможно, делать этого не следует. Находиться на дороге без работающих сигнализаторов опасно. Кроме того, во многих юрисдикциях вождение автомобиля без работающего спидометра считается незаконным.
  • Может ли неисправная комбинация приборов вызвать проблемы с передачей? Это зависит от того, откуда коробка передач автомобиля получает сигнал скорости движения. В автомобилях с системами ABS данные о скорости движения передаются на цифровую приборную панель или панель ABS, а затем передаются в блок управления коробкой передач. Когда в этой ситуации комбинация приборов выходит из строя, коробка передач может получать неверные данные о скорости автомобиля, что может привести к преждевременному или запоздалому переключению передач, что может повлиять на трансмиссию.
  • Что означает контрольные приборы  ? Индикатор контрольных приборов указывает на возникновение неисправности, требующей проверки, обслуживания или ремонта. Неплотно прилегающая крышка бензобака, низкий уровень моторного масла, перегрев двигателя или неисправность электропроводки могут вызвать загорание контрольных приборов. Когда это произойдет, вам нужно будет сделать то, на что указывает этот сигнальный индикатор — посмотреть на все датчики на приборной панели при работающем двигателе, чтобы увидеть, какой из них не соответствует стандарту. Для владельцев Jeep Cherokee указатель температуры должен быть около 19.5°, напряжение должно быть около 14 В, а давление масла на холостом ходу должно быть около 40 фунтов на квадратный дюйм.

Заключение. Что приводит к тому, что комбинация приборов перестает работать?

.
  • Цепь перегрузки
  • Проблемы с проводкой
  • Проблема с заземлением
  • Неисправная комбинация приборов
  • Как правило, комбинация приборов прослужит вам весь срок службы вашего автомобиля. Но если один или все ваши датчики выйдут из строя, ожидайте появления симптомов ошибки, которые варьируются от легкого раздражения до неприятностей. Зная заранее, каковы вероятные причины и как их устранить, вы сэкономите время, усилия и деньги на походе к механику.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
