Схема предохранителей ваз 2110 инжектор: Блок предохранителей на ВАЗ 2110: схема расположения, описание

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Итак…

Содержание

1. Схема расположения предохранителей ВАЗ 2110, 2111, 2112
2. Расположение дополнительных предохранителей и реле
3. Схема соединения предохранителей
4. Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

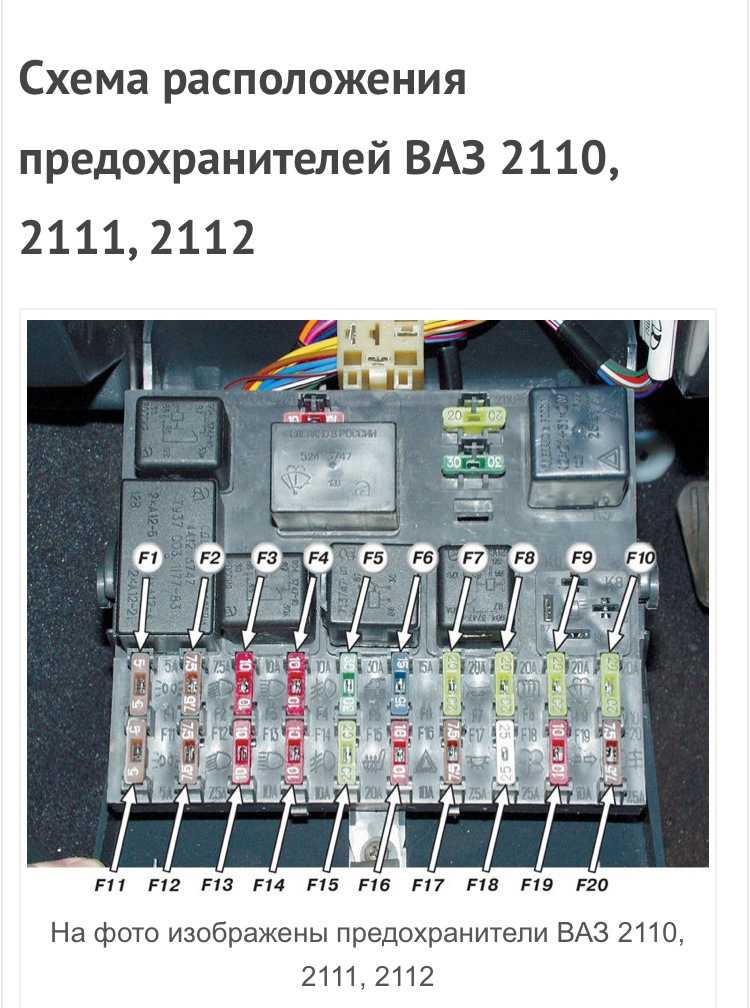

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

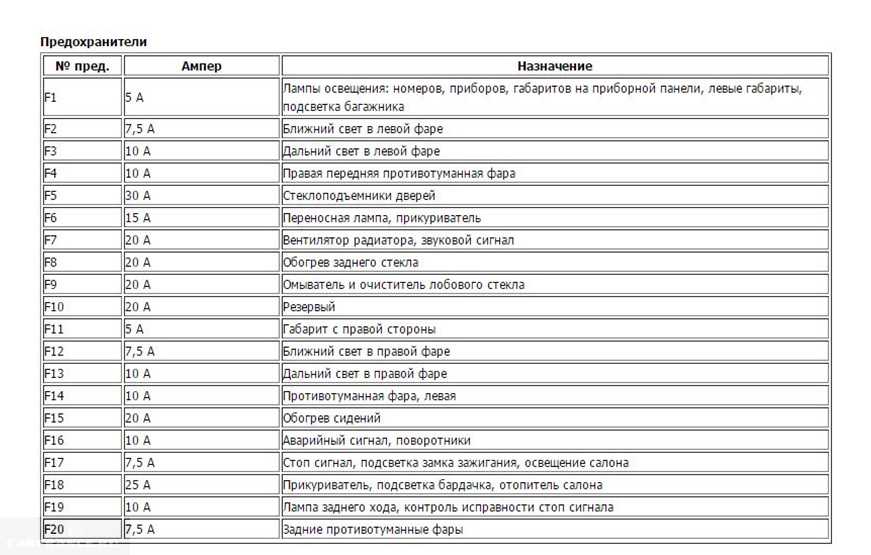

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.

Предохранитель, №	Сила тока, Ампер	Значения
F1	5	Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2	7,5	Ближний свет левой фары
F3	10	Дальний свет левой фары
F4	10	Передняя правая противотуманная фара
F5	30	Электро стеклоподъемники в дверях
F6	15	Прикуриватель/лампа переносная
F7	20	Клаксон, вентилятор радиатора двигателя
F8	20	Обогрев заднего стекла
F9	20	Омыватель и стеклоочиститель(дворники) ветрового стекла
F10	20	Резервный
F11	5	Габаритный свет правого борта машины
F12	7,5	Ближний свет правой фары
F13	10	Дальний свет правой фары
F14	10	Передняя левая противотуманная фара
F15	20	Подогрев сидений
F16	10	Левые и правые поворотники, аварийный сигнал поворотников
F17	7,5	Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18	25	Подсветка бардачка, отопительных регулировок, прикуривателя
F19	10	Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20	7,5	Задние противотуманные фонари

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.



Расположение дополнительных предохранителей

1. Контроллер зажигания,
2. Датчики кислорода, расхода воздуха, расчета скорости,
3. Топливный насос и реле, форсунки,
4. Вентилятор,
5. Бензонасос,
6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Схема соединения предохранителей

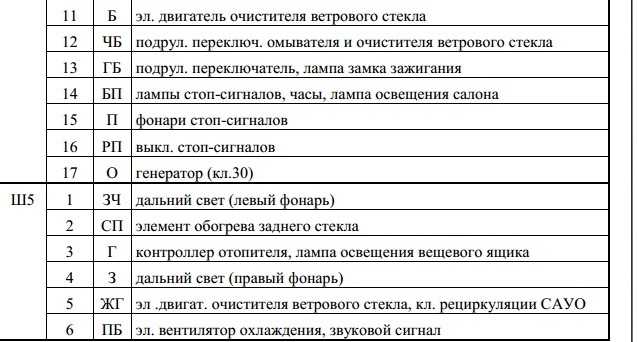

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

Значение реле:

• К1 — исправность ламп,
• К2 — очиститель лобового стекла,
• К3 — поворотники, аварийка,
• К4 — ближний свет,
• К5 — дальний свет,
• К6 — дополнительное реле,
• К7 — обогрев заднего стекла,
• К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?
Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?
Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.
Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8?
Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает?
Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?
Поставьте между замком и стартером реле, не поможет — то замок зажигания.

Схема расположения предохранителей ВАЗ 2110 и 2112. Предохранители и реле ВАЗ 2112. Расположение. Описание.

refix=»og: http://ogp.me/ns# article: http://ogp.me/ns/article# profile: http://ogp.me/ns/profile# fb: http://ogp.me/ns/fb#»>

Содержание:

• 1 Основные реле и предохранители
• 2 Расположение дополнительных предохранителей и реле
• 3 Замена прикуривотеля
• 4 Таблица цепей, защищенных плавкими предохранителями на ваз 2110

Основные реле и предохранители

Основные предохранители и реле на автомобилях ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

Расположение реле и предохранителей в монтажном блоке

Описание реле:

Маркировка реле	Описание
К1	Реле контроля исправности ламп
К2	Реле очистителя ветрового стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)



F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя. Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

1. Контроллер зажигания,
2. Датчики кислорода, расхода воздуха, расчета скорости,
3. Топливный насос и реле, форсунки,
4. Вентилятор,
5. Бензонасос,
6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Замена прикуривотеля

Здесь точно советуем посмотреть видео урок, чтобы разобраться во всех деталях операции. Сам же процесс замены выглядит следующим образом:

1. Отключите минусовую клемму от аккумуляторной батареи.
2. Снимите облицовку.
3. Извлеките патрон.
4. В облицовке образуется проем, через который выводится колодка с проводами.
5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
11. Теперь можно извлекать из облицовки световод.
12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Статья в тему: Установка подлокотника на ВАЗ 2114 своими руками

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Таблица цепей, защищенных плавкими предохранителями на ваз 2110

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей



Источники

• https://akki-carsh.ru/elektrika/predohranitel-generatora-vaz-2110.html
• http://automas.ru/vaz/2110/raspolozhenie-predoxranitelej-na-sxeme-dlya-vaz-2110-2111-2112/
• https://ladafakt.ru/gde-nahoditsya-rele-zaryadki-na-vaz-2110.html
• https://AvtoSotka.ru/motor/predohranitel-zaryadki-akkumulyatora.html
• https://dmsht.ru/rele-generatora-vaz-2112-16-klapanov-gde-nahoditsya/
• https://kodobd.ru/predohraniteli-i-rele-vaz-2112/
• https://o-ladagranta.ru/rele-generatora-vaz-2112-16-klapanov/

[свернуть]

Юрий

Любитель-автомобилист. Стаж вождения 20 лет.

Прикуриватель 2110 инжектор не работает. Прикуриватель в машине перестал работать. Пошаговый ремонт своими руками

Сел аккумулятор, а у меня не работает прикуриватель на ВАЗ 2114. На сегодняшний день очень остро стоит вопрос работоспособности прикуривателя, так как он является универсальным источником электрической энергии.

Куда ни глянь, а вся автомобильная утварь работает с переходниками от прикуривателя. Например , навигатор, мобильный телефон, автомобильный компрессор и другие гаджеты.

Не всегда есть возможность рассчитать точный заряд конкретного транспортного средства, поэтому многие водители и не только привыкли подзаряжать свои устройства в пути. Рано или поздно наступает момент, когда прикуриватель перестает работать и необходимо быстро реагировать и устранять причину поломки. Как это сделать самостоятельно, рассмотрим ниже.

Поиск и устранение неисправностей

Не работает прикуриватель на ВАЗ 2114, этому есть несколько объяснений: перетершийся электрический провод или сгоревший из-за перегрева нагревательный элемент. Решить проблему можно полностью своими силами, нет необходимости вообще обращаться в автосервис. Надо приобрести тестер для прозвонки проводки и новый прикуриватель можно собрать или разобрать отдельно.

• Для практичности и удобства нам нужно пространство вокруг машины, чтобы мы могли работать с открытыми дверями для вспашки. Летом это можно делать на открытом воздухе, а зимой только в помещении. Так что смотрите, каково ваше дело;
• Сам прикуриватель расположен на центральной консоли ближе к крыльям коробки передач;
• Начнем с проверки предохранителей. Для этого открываем люк с блоком предохранителей, он находится слева от рулевой колонки, и находим маркировку F4 20 amp. Называем его тестером, если он хороший, то оставляем, иначе меняем на новый. Возьмите за правило носить с собой запасные предохранители. Если их нет, то приобрести можно без проблем;
• После того, как мы выяснили, что блок предохранителей тут ни при чем, переходим непосредственно к самому прикуривателю. Для этого отверткой откручиваем боковую пластиковую рамку на центральной торпеде, она крепится двумя винтами с каждой стороны. Сняв его, мы обеспечили себе доступ к пломбе и можем смело приступать к диагностике;
• Обесточив устройство способом, можно прозвонить его тестером, а по показаниям сопротивления понять есть короткое замыкание или нет. вытащив подвижный сердечник, нужно внимательно его осмотреть, проверить пальцем целостность винтовой пружины. Если есть характерные повреждения, то ремонту не подлежит, только полная замена;
• Вопрос в том, что приобрести подвижную часть прикуривателя вам будет крайне сложно, она продается, как правило, в собранном виде, если только вы не найдете ее на барахолке. Если это не так, то один из способов — поиск перетершегося провода;
• Начинаем вести провода от самого устройства к блоку предохранителей. При выявлении такого участка провод следует удалить и заменить новым. Так как ручное выкручивание результата не принесет и со временем будут появляться перебои с питанием.

• Специалисты советуют избегать таких ручных закруток, так как в 80% случаев они являются источниками возгорания автомобиля. найти время и возможность полностью заменить проводку или хотя бы пропаять поврежденный участок паяльником;
• Перед покупкой прикуривателя обязательно попросите продавца вызвать его тестером, иначе вам придется возвращаться в магазин (или на рынок) для замены детали, так как некачественного продается более чем достаточно ;
• При проведении электромонтажных работ обязательно отсоединяйте плюсовую клемму аккумуляторной батареи;
• На этом рассмотрение темы завершено, не работает прикуриватель на ВАЗ 2114, надеемся на дельные советы и рекомендации с вашей стороны. Пишите свои методы в комментариях.

Даже некурящие автовладельцы используют прикуриватель. С помощью такого устройства можно легко подзарядить севший аккумулятор сотового телефона. Что, если? Ехать за такой мелочью в сервисный центр нецелесообразно, так как решить эту проблему можно своими силами.

Вам потребуется:

• отвертки;
• паяльник;
пинцет
• ;
• хлопчатобумажные перчатки.

Инструкции по ремонту:

1. Откройте капот и снимите отрицательную клемму с аккумулятора. Это обесточит машину и значительно снизит риск короткого замыкания.
2. Затем отодвиньте сиденье водителя максимально назад, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.
3. Теперь возьмите яркий фонарик и осмотрите свою внутреннюю часть. Не должно быть посторонних осколков и предметов. Если они у вас остались, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами или 2-х спичек.
4. Проверить предохранитель, отвечающий за прикуриватель. В случае короткого замыкания из-за устройства, подключенного к прикуривателю, перегорает предохранитель, и ток не подается. Для возобновления его подачи необходимо установить новый исправный предохранитель. Здесь должна помочь книжка по эксплуатации, в которой будет написано, какой предохранитель необходимо заменить. Кроме того, на задней стороне блока предохранителей можно найти таблицу всех предохранителей.
5. Если вышеперечисленные методы бесполезны, демонтируйте его из розетки. Для этого аккуратно потяните за металлическую рамку плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпку, чтобы на ободе не оставалось следов.
6. Попробуйте вытащить прикуриватель из гнезда. Если корпус тугой, попробуйте поочередно потянуть за каждую сторону. Однако не дергайте слишком сильно, иначе провода порвутся.
7. Осмотрите вынутое. Стоит обратить внимание на наличие темного нагара. Также проверьте надежность пайки и целостность изоляции проводов. Неприпаянный провод часто является причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте этот провод на место.
8. Установите новую головку прикуривателя, если ток есть, а катушка холодная. Из-за частого использования ТЭН перегорает достаточно быстро. Всегда покупайте розетку, предназначенную специально для вашего прикуривателя.

Автомобильный прикуриватель (АП) — это устройство, используемое водителем для прикуривания сигарет. Несмотря на это назначение, AP можно использовать для разных целей. Если в автомобиле стоит ВАЗ 2110, это может вызывать дискомфорт при езде. Подробнее об устройстве, неисправностях и замене элемента на «десятках» вы можете узнать из этой статьи.

[Скрыть]

Устройство и назначение прикуривателя

По своей конструкции АП представляет собой металлическую спираль, установленную в пластиковом корпусе, расположенном в специально отведенном гнезде на центральной консоли. Когда водитель нажимает на АП, устройство подключается к электроцепи автомобиля и фиксируется в этом положении благодаря биметаллическим пластикам. В результате возникает эффект нагрева самой катушки за счет пропускания через нее напряжения. Когда температура устройства достигнет определенной точки, пластины автоматически откроются, и точка доступа вернется в стандартное положение.

Точка доступа также оснащена отдельным предохранителем, защищающим ее от возможного перегрева и даже возгорания, если по каким-либо причинам устройство застряло в розетке. Что же касается самого назначения, то помимо того, что АП позволяет прикуривать сигареты, его можно использовать и для питания различных устройств. Например, к точке доступа можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т.д. При необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнулись с такой проблемой, что он не работает, то вам наверняка будет интересно узнать о неисправностях устройства. Как правило, ТД выходит из строя в результате того, что ее сокет не используется по назначению. В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, подающий большой ток. Если практиковаться в подключении нескольких устройств, то это может привести к перегоранию предохранительного элемента, который в монтажном блоке обозначен как F18.

Следует отметить, что этот элемент пропускает через себя ток в 25 ампер, но при превышении этого параметра деталь просто сгорает. При обнаружении неисправностей в работе АП первым делом нужно проверить предохранитель. Чтобы определить, неисправно ли устройство, попробуйте включить вентилятор печки. Можно подумать, что эти компоненты никак не связаны, но это не совсем так, ведь вентилятор системы отопления также защищен предохранителем F18. Так что если ни АП, ни вентилятор работать не будут, то проблема именно в предохранителе, а если вентилятор работает, то надо проверить работу АП (автор видео по доработке прикуривателя дома находится Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 нужно сразу заменить. Хоть и очень редко, но все же случается, что механизм перестает работать из-за перегоревшего предохранительного устройства F6. Если этот элемент сгорел, то его тоже нужно поменять, а затем проверить работу АП.

Инструкция по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить питание, для этого отсоединить аккумуляторную батарею.

Подробная инструкция по замене прикуривателя в десятке приведена ниже:

1. В первую очередь необходимо снять клемму с аккумулятора.
2. Для того, чтобы получить более удобный доступ к устройству, необходимо открутить два винта по бокам центральной консоли, после чего можно демонтировать пластиковую накладку.
3. Далее следует отсоединить AP и колодки подсветки, которые расположены справа.
4. Под стояночным тормозом видна декоративная планка, которую тоже нужно снять. При снятии кожуха необходимо снять и кожух рычага переключения передач; для этого подденьте его отверткой. Как только вы это сделаете, вы сможете увидеть болт — он снимается с помощью отвертки Phillips.
5. После выполнения всех этих действий передние сиденья нужно отодвинуть назад и выкрутить болты из пластикового туннеля рядом с рычагом переключения передач. Откручиваем болты под передними сиденьями и снимаем верхнюю часть так называемого туннеля.
6. На этом этапе можно приступить к демонтажу держателя АП, а также экрана лампы. Сам экран надо сжать, тогда его ножки выйдут из пазов на диоде. Нажмите на защелку, расположенную рядом с гнездом точки доступа, с помощью отвертки. После выполнения этих действий точку доступа можно демонтировать с центральной консоли. Теперь защелки на диоде можно отжать, после чего диодный элемент можно без проблем отсоединить. Далее к диодному устройству необходимо подключить новую точку доступа. Все дальнейшие действия выполняются в обратном порядке.

Видео «Наглядная инструкция по замене устройства»

Более подробная и наглядная инструкция, как самостоятельно заменить АП без демонтажа элементов центральной консоли, представлена ​​в видео (автор Андрей Шубин).

Любой автомобильный прикуриватель, в том числе и ВАЗ-2110, изначально предназначен только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку заводом не была предусмотрена установка 12-вольтовой розетки в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо понять принцип работы и устройство механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае поломка может быть как механической, так и электрической.

Механическое повреждение гнезда прикуривателя встречается достаточно редко, хотя его можно испортить некачественной или неправильно подобранной вилкой. Исходя из приведенной выше схемы, прикуриватель стандартно подключается к одной розетке питания от монтажного блока с лампой освещения бардачка.

Это первая подсказка — если не работает прикуриватель, но горит лампа бардачка, то дело либо в самом механизме прикуривателя ( спираль, контакты, резистор ), либо в обрыве провода на участке от клеммы питания до клеммы 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако первое подозрение вызывает предохранители. Если прикуриватель не прогревается в течение 20 секунд и лампа бардачка не горит, скорее всего перегорел предохранитель F18 номинал 25А … Он находится в монтажном блоке слева от водителя .

Имеется еще один предохранитель номиналом 15 А , который подключен к цепи прикуривателя. На нем есть разъем, и он также может быть причиной неисправности. Этот предохранитель помечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя посажены на одну цепь предохранителя F18.

Поэтому проверить целостность предохранителя в этих случаях тоже несложно — моторчик не крутится, значит предохранитель перегорел.

Для чего стоят предохранители на

Каждый потребитель электроэнергии на борту ТС рассчитан на определенную мощность и определенный ток потребления, измеряемый в амперах . .. Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядите телефон, неудивительно, что предохранитель просто не дотягивает. Спасая нашу проводку от перегрева и короткого замыкания, она плавится, разрывая цепь.

Именно поэтому важно учитывать ток потребления дополнительных устройств. — компрессор, холодильник и прочие архитектурные излишества. И мощность, и потребляемый им ток должны быть указаны на корпусе устройства. Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка проводки

Если предохранитель цел и мы не включали никаких пылесосов в прикуриватель, скорее всего дело в контактах или в проводке.

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего пропадает контакт в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Осмотр прикуривателя

В последнюю очередь осматриваем сам прикуриватель.

Редко выходит из строя, но если и выйдет, разбирать не будем, не царское это дело. Покупаем новый.

Новый прикуриватель в сборе.

• Его цена около 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725/111.3725 , производитель обычно SOTE.

Желаю всем удачных поисков и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

ВАЗ 2110, то конкретно для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

Процедура замены подсветки в прикуривателе.

1. Просто отсоедините провод прямо от клеммы — это специальное устройство для подключения к аккумулятору.
2. Затем нужно снять облицовку с туннеля, расположенного на полу.
3. Затем сожмите экран лампы так, чтобы выступы экрана свободно проходили через прорези в световоде прикуривателя.
4. Затем, немного приоткрыв экран, нужно извлечь из него патрон с лампой.
5. Затем просто нажмите на лампу, повернув ее на 90°, и извлеките из держателя.
6. Установите новую лампу в том же порядке, только обратно к снятию. Следует обратить особое внимание на то, что при установке патрона лампы непосредственно в экран, в этом случае кольцевой выступ, расположенный на держателе, обязательно должен войти в указанные пазы экрана.

Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

1. Просто отсоедините провод от клеммы — это устройство, специально предназначенное для подключения аккумулятора. Затем нужно снять облицовку с пола.
2. Снимите картридж.
3. После этого продеть колодки вместе с проводами прикуривателя, а также подсветки через отверстие в облицовке пола, расположенное в туннеле.
4. Затем сожмите экран лампы так, чтобы выступы экрана вышли из пазов в световоде прикуривателя, затем снимите его.
5. Нажмите отверткой прямо на защелку гнезда прикуривателя, чтобы оно отсоединилось от световода.
6. Вытолкнуть втулку из подкладки.
7. Вытащите гнездо прикуривателя прямо из обшивки, пропустив разъем с проводами через отверстие.
8. Спираль должна нагреваться в течение двадцати секунд. Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если патрон вернется в исходное положение намного раньше, либо позже, чем через двадцать секунд, то нужно отрегулировать прикуриватель. Специально для этого подогните соответствующие или подогните контакты, указанные стрелками.
9. Затем нужно отжать пластиковые фиксаторы от световода и, выдвинув световод наружу, просто снять его с облицовки.
10. Установите прикуриватель в обратном порядке. При установке волокна выступ на нем должен вдавливаться в паз на оболочке.

Электросхема автомобиля ВАЗ-2110

(кликните для увеличения)

1. блок-фара
2. датчики износа передних тормозных колодок
3. переключатель, электровентилятор
4. мотор вентилятора системы охлаждения двигателя
5. звуковой сигнал
6. генератор: 7. датчик уровня масла
8. блок управления электромагнитным клапаном карбюратора
9. контроллер отопителя
10. переключатель клапан рециркуляции
11. подсветка рычагов управления отопителем
12. выключатель
13. концевой выключатель карбюратора
14. датчик контрольной лампы давления масла
15. свечи зажигания
16. электромагнитный клапан карбюратора
17. датчик температуры охлаждающей жидкости
18. Датчик-распределитель зажигания
19. Катушка зажигания
20. Стартер
21. Электровентилятор отопителя
22. Дополнительный резистор электровентилятора
23. Датчик скорости
24. Выключатель фонарей заднего хода
25. Микробиореактор заслонки обогревателя
26. клапан рециркуляции
27. датчик уровня тормозной жидкости
28. колодки для подключения электродвигателя омывателя заднего стекла
29. аккумулятор
30. электродвигатель омыателя лобового стекла
31. датчик уровня омывающей жидкости
32. датчик охлаждающей жидкости уровень
33. моторедуктор стеклоочистителя
34. монтажный блок 35. колодки для подключения жгута сигнализатора
36. выключатель освещения
37. комбинация приборов
38. выключатель заднего противотуманного фонаря
39. сигнализатор противотуманного света
40. сигнальная лампа обогрева заднего стекла
41. часы
42. выключатель обогрева заднего стекла
43. подрулевые лепестки
44. колодка для переключения проводов при установке блок-фар другого типа
45. устройства управления освещением
46. Замок зажигания
47. Колодки для подключения жгута проводов очистителей фар
48. Розетка для переносного фонаря
49. Козырек индивидуального освещения салона
50. Выключатель стоп-сигнала
51. Освещение салона
52. Блок включения -Бортовая система управления
53. Указатель уровня топлива
54. Аварийный выключатель
55. Датчик ремня безопасности водителя
56. Прикуриватель
57. Лампа подсветки пепельницы
58. Выключатель лампы освещения вещевого ящика
59. колодка для подключения бортового компьютера
60. лампа бардачка
61. боковые поворотники
62. выключатели в стойках передних дверей
63. выключатели в стойках задних дверей
64. выключатель контрольной лампы стояночного тормоза
65. лампа освещения багажного отделения
66. датчик температуры системы обогрева
67. внешние задние фонари
68. внутренние задние фонари
69. подсветка номерного знака
70. элемент обогрева заднего стекла
71.
