Схема работы дизельного двигателя: Дизельный ДВС из чего состоит

Содержание

Принцип работы дизельного двигателя – чтобы смог понять каждый!

Принцип работы дизельного двигателя выглядит как самовоспламенение подающегося распыленного топлива при взаимодействии с разогретым при сжатии воздухом. В двух словах не совсем понятно, о чем идет речь, поэтому данную статью посвятим полностью дизельному двигателю.

Устройство дизельного двигателя – основные детали

Такие движки обладают как рядом преимуществ, так и рядом недостатков. К первым можно отнести: принцип его работы идеально подходит для тяжелых грузовиков; он более экономичен по сравнению с бензиновым силовым агрегатом. Недостатки: сам процесс сгорания топлива равносилен взрыву, что уже само по себе не может быть достоинством; топливная аппаратура имеет достаточно сложную конструкцию, поэтому, если она выйдет из строя, вам хорошенько придется повозиться; развиваемая скорость будет меньше, чем при работе на бензиновых моторах.

Устройство дизельного двигателя представлено следующим образом. Начинается все с впускного клапана, посредством которого воздух может попасть в рабочие цилиндры. Поршень создает необходимое давление, чтобы попадаемый воздух нагрелся до требуемой температуры, а коленчатый вал воспринимает усилие, поступающее от поршня, и преобразует его в крутящий момент. Вот вкратце так и выглядит работа дизельного двигателя.

Принцип работы дизельного двигателя – выбираем тип камеры сгорания

Области для воспламенения топлива бывают двух типов, в зависимости от вида самого дизельного агрегата. Неразделенная камера сгорания находится в поршне, топливо же в этом случае впрыскивается в надпоршневое пространство. В этом случае вы можете рассчитывать на экономичность, так как расход горючей смеси будет минимальным, однако отрицательным моментом послужит повышенный шум, особенно во время холостого хода.

В разделенных камерах сгорания подача топлива осуществляется в отдельную камеру, которая посредством специального канала связана с цилиндром. Обеспечивается отличное перемешивание топлива с воздухом, только после этого оно уже подается в рабочее пространство, что способствует более качественному сгоранию смеси. Это повышает чистоту выбросов, долговечность мотора и мощность авто.

Как работает дизельный двигатель – тактность мотора

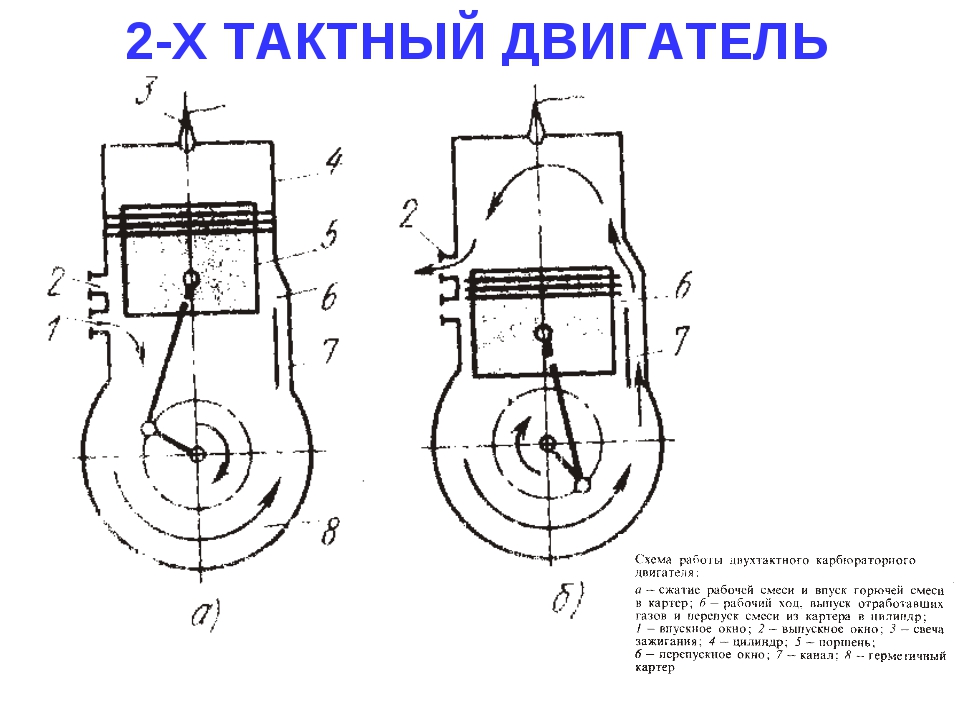

Схема работы дизельного двигателя бывает двухтактной и четырехтактной. В первом случае работа происходит следующим образом: во время рабочего хода поршень передвигается вниз, при этом открываются выпускные отверстия в цилиндре и из него выходят выхлопные газы. В это же время (иногда чуть позже) открывают ход впускные окна, осуществляется продувка воздухом. Далее поршень начинает движение вверх, все окна закрываются, и происходит процесс сжатия воздуха. Перед тем, как поршень достиг ВМТ (высшая мертвая точка), топливо распыляется из форсунки, происходит взрыв, и весь процесс повторяется заново.

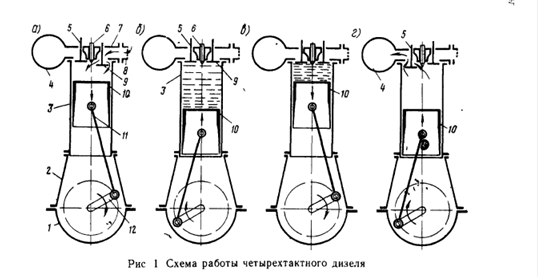

Важно знать, как работает дизельный двигатель и по четырехтактной схеме. В первый такт делается впуск воздуха, в это же время открыт и выхлопной клапан. Второй такт соответствует сжатию воздуха, чтобы он достиг необходимой температуры. На третьем такте впрыскивается горючая смесь в камеру сгорании, и в результате взаимодействия с разогретым воздухом происходит взрыв. Во время четвертого такта осуществляется вывод выхлопных газов из тела цилиндра.

Четырехтактный мотор при прочих равных параметрах имеет меньшую мощность, чем двухтактный, но обладает большим КПД и более эффективной степенью сжигания топлива.

Как устроен дизельный двигатель – современные реалии

Устройство современного дизельного двигателя оснащено компьютерным управлением подачи топлива. Эта система позволяет осуществлять впрыскивание горючей смеси в цилиндры дозированными порциями. Данный момент является весьма важным для дизельных силовых агрегатов, так как при такой подаче давление, возникающее в камере сгорания, нарастает плавно без возникновения разного рода «рывков», а это как нельзя лучше способствует мягкой и бесшумной работе силового агрегата.

Кроме того, благодаря регулируемому впрыску расход топлива сокращается почти на 20 %, при этом возрастает крутящий момент коленчатого вала. Очень важно каждому автолюбителю знать, как устроен дизельный двигатель, а также тенденции его развития. Например, такой популярный в последних моделях дизелей турбонаддув также эффективно повышает качество езды, мощность мотора увеличивается без насилования коленвала, его обороты остаются прежними.

Оцените статью: Поделитесь с друзьями!

Дизельные двигатели авто - устройство и как работают, из чего состоят, типы дизелей

Всё про устройство и принцип работы современного дизельного двигателя автомобиля - какая конструкция и строение, из чего состоит.

Подходит для начинающих автолюбителей и чайников.

Конструкция и строение

По конструкции дизельный двигатель не отличается от бензинового - те же цилиндры, поршни, шатуны. Правда, клапанные детали усилены, чтобы воспринимать высокие нагрузки - ведь степень сжатия дизеля намного выше (19-24 единиц против 9-11 у бензинового мотора). Этим объясняется большой вес и габариты дизельного мотора в сравнении с бензиновым. Принципиально отличие в способах формирования смеси топлива и воздуха, её воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает воздух. В конце такта сжатия, когда он нагревается до температуры 700-800оС, в камеру сгорания форсунками, под большим давлением впрыскивается солярка и почти мгновенно самовоспламеняется.

Смесеобразование в дизелях протекает за очень короткий промежуток времени.

Для получения горючей смеси, способной быстро и полностью сгорать, необходимо, чтобы топливо было распылено на возможно более мелкие частицы, и каждая частица имела достаточное для полного сгорания количество воздуха. С этой целью топливо в цилиндр впрыскивается форсункой под давлением, в несколько раз превышающим давление воздуха при такте сжатия в камере сгорания.

В дизелях применяют неразделенные камеры сгорания. Они представляют собой единый объем, ограниченный днищем поршня 3 и поверхностями головки и стенок цилиндров. Для лучшего перемешивания топлива с воздухом форму неразделенной камеры сгорания приспосабливают к форме топливных факелов. Углубление 1, выполненное в днище поршня, способствует созданию вихревого движения воздуха.

Мелко распыленное топливо впрыскивается из форсунки 2 через несколько отверстий, направленных в определенные места углубления. Чтобы топливо полностью сгорало и дизель обладал наилучшими мощностями и экономическими показателями, топливо нужно впрыскивать в цилиндр до прихода поршня в ВМТ.

Самовоспламенение сопровождается резким нарастанием давления - отсюда повышенная шумность и жесткость работы. Такая организация рабочего процесса позволяет работать на очень бедных смесях, что определяет высокую экономичность. Экологические характеристики тоже лучше - при работе на бедных смесях выбросы вредных веществ меньше, чем у бензиновых моторов.

К недостаткам относят повышенную шумность и вибрацию, меньшую мощность, трудности холодного пуска, проблемы с зимней соляркой. У современных дизелей эти проблемы не столь очевидны.


Дизельное топливо должно отвечать определенным требованиям. Главные показатели качества топлива - чистота, малая вязкость, низкая температура самовоспламенения, высокое цетановое число (не ниже 40). Чем больше цетановое число, тем меньше период задержки самовоспламенения после момента впрыска его в цилиндр и двигатель работает мягче (без стуков).

Типы дизельных двигателей

Существует несколько типов дизельных моторов. Различие в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания
- их называю дизелями с непосредственным впрыском - топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне. Непосредственный впрыск применяется на низкооборотных двигателях большого рабочего объема. Это связано с трудностями процесса сгорания, а также повышенным шумом и вибрацией. Благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить экономичность, снизить шум и вибрацию.

Наиболее распространенным является другой тип дизеля - с раздельной камерой сгорания. Впрыск топлива осуществляется не в цилиндр, а в дополнительную камеру. Обычно применяется вихревая камера, выполненная в головке блока цилиндров и соединенная с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался, что улучшает процесс самовоспламенения и смесеобразования. Самовоспламенение начинается в вихревой камере, а затем продолжается в основной камере сгорания.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Такие двигатели составляют большинство среди устанавливаемых на современные автомобили.

Устройство топливной системы

Важнейшей системой является система топливоподачи. Ее функция - подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

Главными элементами являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.


ТНВД

Предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и действий водителя. По своей сути современный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т.п.

На современных авто применяются ТНВД распределительного типа. Насосы этого типа получили широкое распространение. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время они предъявляют высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах малы.

Форсунки

Они вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе. Тип распылителя определяет форму факела топлива, которая важна для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливный фильтр

Является важнейшим элементом дизельного мотора. Его параметры, такие как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

Как происходит запуск

Холодный пуск дизеля обеспечивает система предпускового подогрева. В камеры сгорания вставлены электрические нагревательные элементы - свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900оС, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива. О работе системы водителю в кабине сигнализирует контрольная лампа. Погасание контрольной лампы свидетельствует о готовности к запуску. Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30оС, разумеется, при условии соответствия сезону масла и дизтоплива.

Турбонаддув и Common-Rail

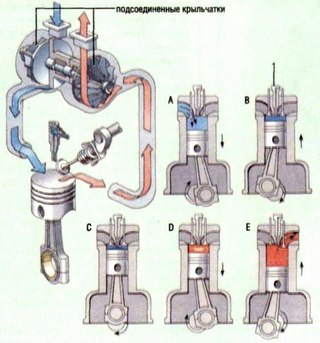

Эффективным средством повышения мощности является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и в результате увеличивается мощность. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала - "турбоямы".

Турбодизель имеет и некоторые недостатки, связанные с надежностью работы турбокомпрессора. Так, его ресурс существенно меньше ресурса самого двигателя и не превышает 150 тыс. км. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Подробнее в статье: что такое турбокомпрессор.


Система Common-Rail. Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива сокращается на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи, и снижается шумность работы мотора.

Дизельный двигатель - принцип работы

                                                                                                          Дизельный двигатель, наряду с бензиновым, является одним из двух самых распространенных типов поршневых двигателей внутреннего сгорания. Принцип его работы базируется на самовоспламенении воздушно-топливной смеси, которая подается в камеры сжигания под давлением.

Благодаря этому горючее нагревается и самовоспламеняется, что является главным отличием дизельного двигателя от бензинового и выступает основной причиной всех конструктивных и эксплуатационных изменений в силовом агрегате этого типа, а также напрямую влияет на сферу применения и частоту его использования. В статье подробно рассматривается история создания и совершенствования дизельного двигателя, устройство и принцип работы подобного оборудования, а также его основные отличия и преимущества по сравнению с бензиновой силовой установкой.





История создания и совершенствования

Первые научные разработки, касающиеся возможности использовать для воспламенения горючего в тепловой машине сжатого до высокого давления топлива, были осуществлены в 20-30-х годах 19-го века. На практике этот принцип был реализован выдающимся немецким изобретателем и инженером Рудольфом Дизелем, который в 1892 году оформил патент на изобретение двигателя оригинальной конструкции, получивший название дизель-мотор в честь его создателя. Через 3 года документ был признан США. В течение нескольких лет Дизель зарегистрировал еще несколько патентов на различные модификации дизельного двигателя.

Первый работающий агрегат был изготовлен в конце 1896 года, а его испытания прошли практически сразу – 28 января следующего года. В качестве горючего первые дизельные двигатели использовали растительные масла и легкие нефтепродукты. Силовая установка практически сразу же стала показывать высокий КПД, будучи еще и очень удобной в эксплуатации. Но в первые годы после изобретения дизельные двигатели применялись, главным образом, в тяжелых паровых машинах.

Существенно расширить сферу практического использования дизельных агрегатов позволили два ключевых усовершенствования. Первое заключалось в применении в качестве топлива керосина, что первым использовал в 1898 году другой великий инженер того времени – родившийся в России швед Рудольф Нобель. Вторым серьезным рационализаторским решением стало изобретение топливного насоса высокого давления (ТНВД), который заменил используемый ранее для сжатия горючего компрессор.

Серьезный вклад в усовершенствования ТНВД внес в 20-е годы 20-го века Роберт Бош. Он изобрел и внедрил модель встроенного насоса и бескомпрессорной форсунки, применение которых привело к существенному уменьшению габаритов дизельного двигателя, что, в свою очередь, позволило устанавливать его сначала на общественный и грузовой транспорт, а во второй половине 30-х годов – впервые использовать на легковых машинах. Дальнейшие улучшения рассматриваемого агрегата, в частности использование специального дизельного топлива, позволили силовой установке на этом типе горючего успешно конкурировать с бензиновыми двигателями, постоянно увеличивая занимаемую долю рынка.

Отличие от бензинового двигателя

Главное отличие дизельного двигателя от бензинового было упомянуто выше. Оно состоит в отсутствии системы зажигания, что объясняется использованием принципа самовоспламенения топливно-воздушной смеси в результате нагнетания давления и вызванного этим нагрева горючего. Необходимо отметить несколько ключевых следствий разницы между рассматриваемыми типами силовых установок.

Главные положительные для дизельного двигателя моменты состоят в следующем. Во-первых, отсутствие системы зажигания делает конструкцию агрегата заметно проще, повышая надежность и долговечность. Во-вторых, компрессионное воспламенение топлива обеспечивает более полное и эффективное сгорание, в результате чего повышается КПД силовой установки и снижается количество вредных выбросов.

Основным негативным следствием указанного выше отличия между двигателями внутреннего сгорания выступают более существенные требования к прочности и качеству изготовления клапанов и других деталей дизельных агрегатов. Это связано с тем, что они эксплуатируются под серьезной нагрузкой, связанной с повышенным давлением топливно-воздушной смеси.

Устройство

И дизельный, и бензиновый агрегаты относятся к поршневым двигателям внутреннего сгорания, а потому имеют сходное устройство. Основными конструктивными частями силовой установки на дизельном топливе являются такие:

1. Блок цилиндров. Основа любого двигателя. Используется для размещения всех систем и узлов силового агрегата. Различаются по трем основным параметрам – числу цилиндров, схеме их расположения и способу охлаждения. Как правило, количество цилиндров является четным, максимальное их число составляет 16. Чаще всего встречаются двигатели с 2-я, 4-я, 6-ю или 8-ю цилиндрами.

Важным элементом рассматриваемого узла является так называемая ГБЦ или головка блока цилиндров. Она создает закрытое пространство, в котором происходит непосредственное сжигание топливной смеси.

2. Кривошипно-шатунный механизм. Основное назначение этого узла двигателя – преобразование перемещения поршня внутри гильзы, являющегося возвратно-поступательным, в движение коленвала, которое относится к вращательным. Главной деталью механизма считается коленвал, подвижно соединенный с блоком цилиндров, что обеспечивает вращение вала.

Другая важная деталь – маховик, который крепится к одному из концов коленвала. Его задача – передать крутящий момент к другим узлам транспортного средства. Ко второму концу коленвала крепится шкив и приводная шестерня топливно-распределительной системы.

3. Цилиндропоршневая группа. Включает в себя цилиндры или гильзы, поршни или плунжеры, шатуны и поршневые пальцы. Отвечает за процесс сжигания топлива с последующей передачей образовавшейся энергии для дальнейших преобразований. Камера сжигания представляет собой пространство внутри гильзы, которое с одной стороны ограничивается ГБЦ, а с другой - поршнем. Главное требование к цилиндропоршневой группе дизельного двигателя – герметичность, прочность и долговечность.

4. Топливно-распределительная система. Функциональное назначение – своевременная подача горючего в камеры сгорания и отвод из двигателя продуктов сжигания топливно-воздушной смеси. В дизельном агрегате основу системы составляют два насоса. Первый из них – низкого давления – отвечает за перемещение горючего из бака к двигателю.

Назначение второго – ТНВД – несколько шире и заключается в определении нужного количества и времени впрыска топлива, а также в обеспечении необходимого уровня давления в камере сгорания. Именно топливный насос высокого давления и соединенные с ним форсунки являются ключевыми элементами дизельного двигателя, обеспечивающими его впечатляющие эксплуатационные и технические параметры.

5. Система смазки. Предназначается для уменьшения показателей трения между отдельными узлами и деталями силовой установки. В качестве смазочного материала используются как различные масла, так и, что характерно для отдельных механизмов, непосредственно дизельное топливо. Устройство системы смазки предусматривает наличие масляного насоса, различных емкостей и соединяющих трубопроводов.

6. Система охлаждения. Основное функциональное назначение данного элемента дизельного двигателя очевидно и состоит в поддержании такого уровня температуры, который является оптимальным для работающего агрегата. Для этого используются два метода – принудительный отвод тепла от узлов двигателя и охлаждение их при помощи воздуха или жидкости. В качестве последней обычно используется вода или антифриз.

7. Дополнительные узлы турбина и интеркулер. Турбонаддув или турбонагнетатель позволяет увеличить давление в камере сгорания, что ведет к росту производительности двигателя. Интеркулер предназначен для дополнительного и более эффективного охлаждения горячего воздушного потока, который создается в процессе эксплуатации дизельного агрегата.

Отдельного упоминания заслуживает еще одна важная часть любого современного дизельного двигателя – электрооборудование и автоматика. Именно различные приборы управления и контроля над работой агрегата позволяют добиться главного преимущества, характерного для подобных силовых установок – высокого КПД.

Принцип работы

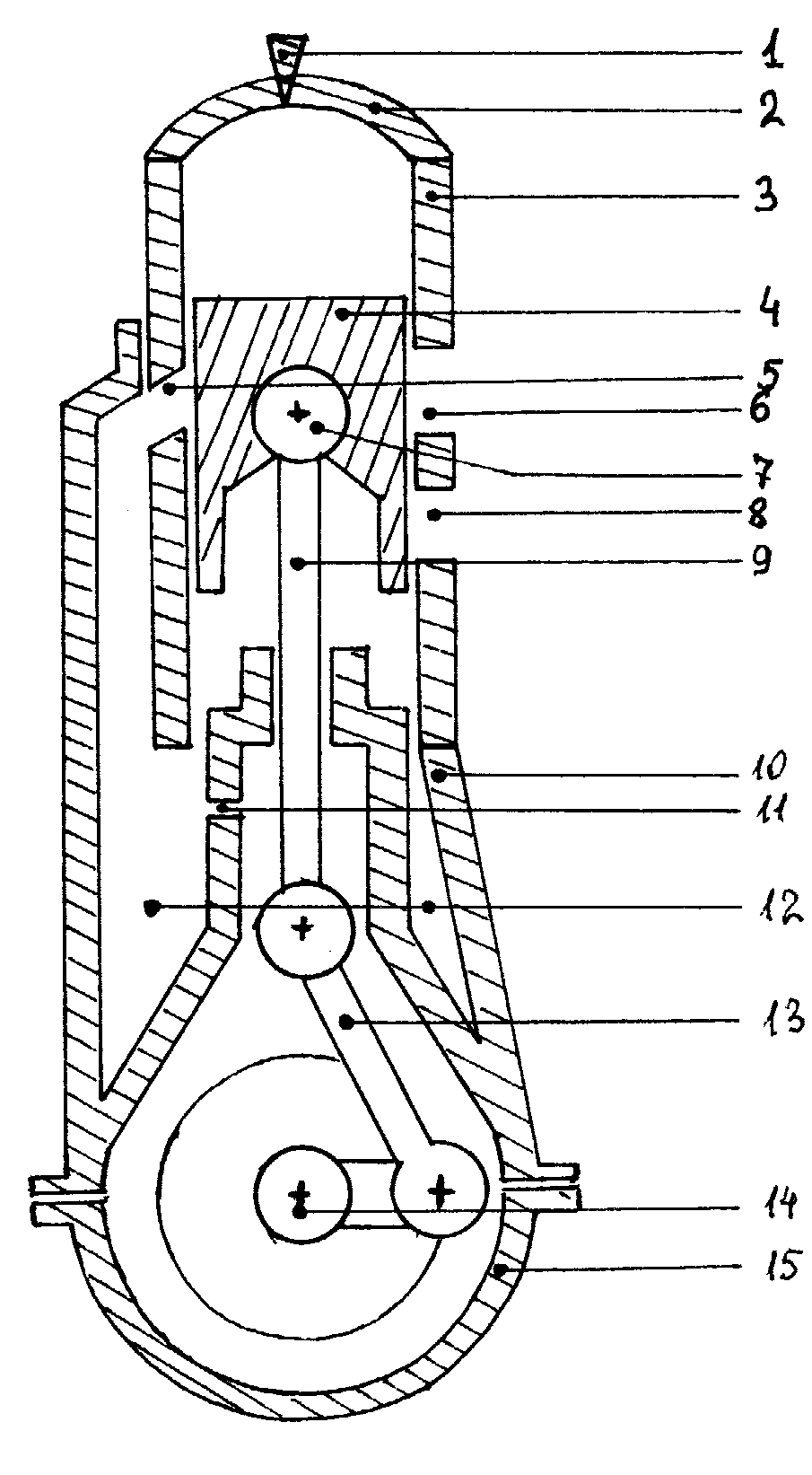

Дизельные двигатели делятся на двух- и четырехтактные. Первый вариант в сегодняшних условиях используется крайне редко, а потому детально рассматривать его попросту не имеет смысла. Стандартный принцип работы обычного четырехтактного двигателя предполагает, что вполне логично, 4 основных этапа:

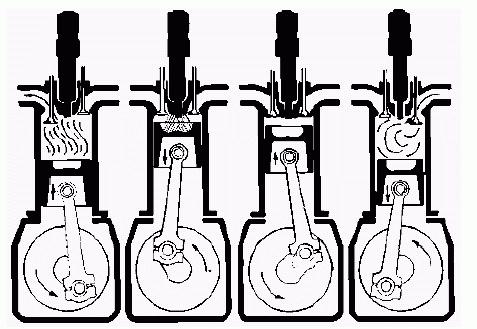

1. Впуск. Коленвал поворачивается в диапазоне между 0 и 180 градусами. На этой стадии воздух подается в цилиндр.

2. Сжатие. Положение коленвала изменяется со 180 до 360 градусов. Это обеспечивает движение поршня к так называемой верхней мертвой точке (ВМТ), что приводит к сжатию воздуха в цилиндре в 16-25 раз.

3. Рабочий ход с последующим расширением. Коленвал осуществляет перемещение между 360 и 540 градусами. В камеру сжигания через форсунки впрыскивается топливо, которое при смешивании с воздухом воспламеняется. Это происходит чуть раньше, чем поршень достигает ВМТ.

4. Выпуск. Коленвал завершает оборот, перемещаясь между 540 и 720 градусами. В результате очередного перемещения поршня в верхнюю часть цилиндра из камеры сгорания удаляются отработанные газы. После этого цикл начинается заново.

Основные разновидности

Основным параметром, который используется для классификации дизельных двигателей, выступает конструкция камеры сжигания. По этому параметру различают два основных типа рассматриваемых силовых установок, на которых используется

· разделенная камера сгорания. Подача горючего производится в специальную камеру, которая называется вихревой и размещается в головке блока, соединяясь с цилиндром при помощи канала. Наличие такого дополнительного элемента позволяет добиться увеличения уровня нагнетания, что положительно сказывается на способности смеси к самовоспламенению;

· неразделенная камера сгорания. Более простая, а потому надежная конструкция, при использовании которой топливо подается непосредственно в пространство над поршнем, которое и выступает камерой сгорания. Это позволяет заметно снизить расход топлива, что, наряду с надежностью механизма, стало ключевой причиной широко распространения именно такого типа дизельных двигателей.

Особенно популярными дизельные агрегаты с неразделенной камерой сгорания стали после появления ТНВД системы Common Rail. Ее использование позволяет обеспечить оптимальный уровень давления, количества и времени впрыскивания топлива для последующего сжигания. Таким образом, достигаются все основные преимущества двигателей с разделенной камерой сгорания без присущих им недостатков.

Основные достоинства и недостатки

Широкое распространение и успешная конкуренция дизельных двигателей с бензиновыми объясняется рядом впечатляющих преимуществ. Главными из них выступают:

· КПД, достигающий 40% на обычных установках и 50% на дизельных двигателях с турбонаддувом. Такие показатели являются попросту недосягаемыми для агрегатов, использующих в качестве топлива бензин;

· мощность. Крутящий момент дизельного двигателя обеспечивается даже на малых оборотах, что гарантирует автомобилю уверенный и быстрый разгон;

· экологичность. Сгорание топлива под высоким давлением приводит к уменьшению количества образующихся в процессе эксплуатации двигателя выхлопных газов. В сегодняшних условиях этому плюсы дизелей придается все большее значение;

· надежность. Как правило, моторесурс дизельного агрегата примерно в полтора-два раза превосходит аналогичный показатель бензинового конкурента. Кроме того, отсутствие системы зажигания позволяет избавиться от многих традиционных проблем двигателей на бензине, например, слабой искры на свечах или их залива.

В числе недостатков, присущих дизельному двигателю, прежде всего, необходимо выделить два. Первый – это несколько более высокая стоимость транспортных средств, оборудованных этим типом силовой установки. Разница в цене обычно варьируется от 10 до 20%.

Второй минус – необходимость существенных эксплуатационных расходов. Это объясняется серьезными требованиями к качеству изготовления и уровню технического обслуживания автомобилей с дизельными двигателями. Однако, обращение в солидную компанию за приобретением, а также последующим обслуживанием, комплектованием и ремонтом сведет к минимуму недостатки агрегата, оставив в полной сохранности его впечатляющие достоинства.

Принцип работы и устройство дизельного двигателя

Принцип работы и устройство дизельного двигателя

Конструктивные особенности и эксплуатационные характеристики предопределили страсть или отторжение автомобилистов по отношению к агрегатам на “тяжелом топливе”. Так как же работает дизельный двигатель, каково его устройство, принцип работы и преимущества?

Времена, когда автомобиль с дизельными моторами ассоциировались с чадящими и тихоходными, давно остались за поворотом. Каждый автомобилист знает, что транспортное средство с агрегатом на “тяжелом топливе” издает характерные тарахтящие звуки, его выхлоп странно пахнет. Современные моторы награждают своих владельцев умеренным расходом топлива, впечатляющей эластичностью (крутящим моментом, доступным в относительно широком диапазоне оборотов) и иногда ошеломительной динамикой на зависть некоторым бензиновым автомобилям. Но при этом они требовательны к качеству солярки, а ремонт компонентов топливной системы может быть весьма дорогим.

Особенности конструкции

Дизельные двигатели, разумеется, не имеют таких колоссальных отличий как роторно-поршневой двигатель Ванкеля, устройство которого абсолютно не похоже на “анатомию” традиционного ДВС, но у него имеется ряд особенностей, которые проводят между ним и бензиновыми моторами черту.

У дизеля также есть кривошипно-шатунный механизм, но его степень сжатия существенно выше – 19-24 единицы против 9-11 единиц соответственно. Принципиальное отличие дизельного двигателя от бензинового заключается в том, как формируется, воспламеняется и сгорает топливно-воздушная смесь.
У дизельного ДВС отсутствуют свечи зажигания и, соответственно, воспламенение топливно-воздушной смеси происходит от сжатия. При этом, воздух и солярка подаются раздельно. Также следует отметить, что практически ни один современный дизель не обходится без системы наддува, которая используется для повышения рабочих характеристик агрегата. Для оптимизации наддува в максимально широком диапазоне оборотов используются турбонагнетатели с изменяемой геометрией. Дизельный агрегат имеет более высокий коэффициент полезного действия, но он тяжелее и выдает больший крутящий момент при низких оборотах, нежели бензиновый ДВС.
Принцип работы дизельного двигателя

Как работает дизельный двигатель и, самое главное, как происходит воспламенение топлива в камере сгорания, если у агрегата данного типа нет свечей зажигания? Сперва воздух поступает в цилиндры. В конце такта сжатия, когда поршень почти достиг верхней мертвой точки, температура воздуха в камере сгорания достигает высоких значений (порядка 700-800 градусов) и затем в цилиндры впрыскивается дизельное топливо, которое воспламеняется самостоятельно, без искрового зажигания. Тем не менее, свечи в дизельном агрегате все-таки есть, но то – свечи накаливания, а не зажигания, которые нагревают камеру сгорания для облегчения запуска двигателя в холодное время.
Они представляет собой спираль (бывают с металлической и керамические), могут быть установлены в вихревой камере или в форкамере (если речь идет об агрегатах с раздельной камерой сгорания) или непосредственно в камере сгорания (если она нераздельная). При включении зажигания свечи накаливания практически мгновенно, за считанные секунды они раскаляются до температур в районе тысячи градусов и нагревают воздух в камере сгорания, облегчая процесс самовоспламенения топливно-воздушной смеси.

Типы дизельных двигателей

Широко распространены моторы с раздельной камерой сгорания – топливо впрыскивается в специальную камеру в головке блока над цилиндром и соединенную с ним каналом, а процесс горения происходит не совсем так как у бензиновых ДВС. В этой вихревой камере поток воздуха интенсивнее закручивается, что способствует более эффективному смесеобразованию и самовоспламенению, которое продолжается в основной камере сгорания. Кстати, дизельные моторы с раздельной камерой сгорания менее шумные из-за того, что применение вихревой камеры снижает интенсивность нарастания давления при самовоспламенении.

У дизелей с неразделенной камерой сгорания процесс самовоспламенения происходит непосредственно в надпоршневом пространстве. Агрегаты данного типа несколько шумнее.

Что такое Common Rail

Common Rail – современная система впрыска топлива, разработанная компанией Bosch и использующая принцип подачи солярки к форсункам от топливной рампы, являющейся аккумулятором высокого давления. Common Rail позволяет сделать агрегат тише, при этом более экономичным и экологичным. Еще одним преимуществом использования общей топливной рампы являются широкие возможности регулировки давления топлива и момента его впрыска, поскольку эти процессы разделены.

Система включает в себя ТНВД (топливный насос высокого давления), пьезоэлектрические форсунки, топливную рампу, регулятор давления топлива и клапан дозирования топлива. Интересно, что на заре своей эволюции дизельные агрегаты имели не в пример более простую топливную аппаратуру с механическими форсунками и несопоставимо более низким давлением солярки на фоне современных систем.

Дитя прогресса

Не так давно дизельные моторы были экологически “грязными” и достаточно слабыми, но с некоторых пор агрегаты данного типа кардинально изменились, а отдельные представители племени достойны спорткаров. К таковым относится рядный шестицилиндровый мотор BMW объемом 3,0 л с четырьмя турбонагнетателями.
Кстати, конструкция этого мотора наглядно демонстрирует собой прогресс агрегатов на “тяжелом топливе”. Техношедевр оснащен двумя малоинерционными турбонагнетателями низкого давления и еще двумя высокого, причем один из них вступает в дело за пределами 2500 об/мин. Пьезофорсунки впрыскивают топливо под колоссальным давлением в 2500 бар. На выходе – 400 л.с. и 760 Нм. Интересно, что 450 Нм доступны уже при 1000 об/мин! Вот такие они, современные дизельные двигатели.

Дизельные двигатели - устройство и принцип работы

Ежегодно растет количество транспортных средств, характерный звук работающего силового агрегата которых, выдает его тип. Именно дизельным двигателям будет посвящена эта публикация, в которой постараемся максимально описать их особенности, некоторые рабочие характеристики и отличия от бензиновых моторов.

Отличительные черты дизельных агрегатов, такие как: экономичность, высокие рабочие показатели и топливо, которое стоит дешевле, делают этот вид моторов сегодня еще востребование. Последние модели дизелей по уровню своей шумности и экологическим показателям практически не отличаются от своих бензиновых собратьев, разве что они более экономичны и долговечны.

Особенности конструкции

Конструктивно работающие на солярке моторы ничем не отличаются от бензиновых, и имеют те же детали. За исключением того, что клапанные элементы дизелей производятся более усиленными, иначе они не выдержат всей нагрузки. Для сравнения: степень сжатия дизельного силового агрегата 19-24 единицы, а это в два раза выше, нежели у бензинового. По этой причине дизель имеет немного большие габариты и массу.

Шумная работа этого силового агрегата обусловлена одной его особенностью. Дело в том, что самовоспламенение смеси внутри его цилиндров происходит только в момент возрастания давления. Благодаря этому допускается использование в моторе дешевого топлива (не путать с некачественным), и его работа на необогащенных смесях. За счет этого и достигается экономия. Поскольку агрегат работает на необогащенных смесях, соответственно, его вредные выбросы в атмосферу значительно снижены.

Единственными минусами дизелей принято считать их шумную работу, сопровождаемую вибрацией, проблемы с пуском в холода и меньшую мощность в литраже. Но, подобные недостатки прерогатива исключительно старых моторов, у современных дизелей (ввиду их конструктивных особенностей) эти проблемы исключены.

Дизеля с прямым впрыском

Есть несколько конструкций дизельных моторов, которые отличаются друг от друга строением камеры сгорания. Агрегаты, в которых камера сгорания нераздельна, а впрыск топлива осуществляется непосредственно в пространство над поршнем, называются двигателями с прямым впрыском. Роль камеры сгорания у них играет поршень.

Не так давно непосредственный впрыск применялся исключительно на низкооборотистых дизелях с повышенным рабочим объемом. Подобная мера связывалась только с проблемами при сгорании топлива, постоянной вибрацией и шумной работой.

Однако ситуация изменилась с появлением топливного насоса высокого давления, управляемого при помощи электроники, инновационной системы двухуровневого впрыска и решением проблемы неполного сгорания топлива. Подобные мероприятия позволили получить стабильную работу агрегата уже на 4500 об/мин, сделали его более экономичным и малошумным.

Дизеля с раздельной камерой

Сегодня этот тип дизельных силовых агрегатов широко распространен на легковых транспортных средствах. Топливо в таком моторе впрыскивается в отдельную камеру, а не в цилиндр. Широко распространена модель вихревой камеры, которая располагается у основания блока цилиндров и через специальный канал соединяется с цилиндром таким образом, чтобы воздух, сжимаясь, попадал в нее, и уже далее закручивался внутри наподобие вихря. Это способствует хорошему насыщению смеси и повышает ее самовоспламенение, которое происходит в вихревой камере и уже далее переходит в основную.

При такой конструкции мотора давление в его цилиндрах нарастает постепенно, в результате чего уровень шума агрегата значительно снижается, а обороты – повышаются. Практически на 90% дизельного транспорта установлены двигатели с вихревой камерой.

Топливная система дизелей

Пожалуй, эта система является важнейшей составной частью дизельного мотора, большей частью характеризующая его эффективность. Ее работа заключается в дозированной подаче топлива под определенным давлением и в определенное время. Повышенные требования к точности ее работы, и наличие высокого давления внутри системы делают этот узел дизельного агрегата дорогостоящим и сложным.

Состоит система топливоподачи из:

  1. Топливного насоса высокого давления (ТНВД), который обеспечивает подачу солярки к форсункам двигателя по строго заданному циклу, который зависит от работы агрегата и прикладываемых водителем усилий к педали акселератора. Многорежимный ТНВД объединяет в себе работу главного исполнительного устройства, функция которого заключается в обработке команд водителя, и автоматическую систему управления силовым агрегатом.

Управляя педалью акселератора, шофер не уменьшает либо увеличивает подачу рабочей смеси, а всего лишь задает соответствующий режим регуляторам, которые самостоятельно корректируют топливоподачу в зависимости от давления, количества оборотов, положении регуляторов подачи и т. д. Отметим, что большинство выпускаемых сегодня дизельных внедорожников комплектуются распределительным типом ТНВД.

Распределительные ТНВД являются в основном прерогативой дизельных моторов установленных на легковом автотранспорте. Они отличаются правильно отрегулированной топливоподачей и повышенным быстродействием, за счет чего достигается их стабильная работа на высоких оборотах. Однако подобный тип топливных насосов слишком требователен к качеству солярке и ее чистоте, поскольку она смазывает рабочие поверхности их деталей.

  1. Форсунки дизельного мотора являются не менее важным, чем ТНВД элементом системы топливоподачи, которые совместно с топливным насосом осуществляют бесперебойную дозированную подачу рабочей смеси в камеру сгорания. Давление в системе топливоподачи зависит от угла размещения форсунки, а форму топливному факелу, от которой зависит вся правильная последовательность самовоспламенения и сгорания топлива, придает распылитель. Встречается два вида форсунок: многодырчатые либо шрифтовые.

Работа форсунки в дизельном агрегате обусловлена слишком тяжелыми для нее условиями. Это связано с тем, что рабочее движение иглы распылителя в два раза меньше оборотов мотора, при этом распылитель форсунки подвергается постоянному воздействию высокой температуры и топливных взрывов при контакте с камерой сгорания. Соответственно, такой элемент должен быть изготовлен из прочных и теплостойких материалов.

  1. Топливный фильтр, хотя и является простейшим элементом в системе топливоподачи дизеля, все же его отсутствие не сможет обеспечить полноценную работу мотору. Его характеристики (уровень фильтрации и пропускной возможности) обязательно должны быть подобраны в соответствии с типом и показателями мощности силового агрегата. Помимо фильтрации солярки, фильтр еще играет роль отделителя воды. Для этого в его конструкции предусмотрен нижний слив закрытый пробкой. Зачастую на топливный фильтр устанавливается ручная помпа, которая необходима для откачки воздуха из системы.

Редко, но все же бывают топливные фильтры с электроподогревом, который в разы облегчает запуск агрегата в холодное время.

Особенности запуска дизельных моторов

Благодаря предпусковому подогреву возможен холодный запуск двигателя работающего на солярке. Действует предпусковой подогреватель так: внутри камер сгорания располагаются специальные электрические нагреватели – свечи накаливания. В момент включения зажигания эти элементы обеспечивают мгновенный прогрев камер сгорания, облегчая при этом процесс самовоспламенения рабочей смеси. Соответствующий индикатор в салоне сигнализирует о работе системы.

Как только индикатор погас – силовой агрегат прогрелся и готов к пуску. После запуска мотора на нагревательный элемент, в течение 15-20 сек, еще продолжает поступать электропитание. Это позволяет стабилизировать работу еще холодного двигателя. Отметим, что предпусковой подогреватель способен обеспечить свободный пуск мотору (при условии его полной исправности и наличии соответствующего дизтоплива) при температуре до -30 градусов.

Турбированный дизель

Эффективно увеличить мощность дизельного двигателя возможно только с применением турбонаддува. Благодаря ему в цилиндры дизеля при помощи насоса подается больше воздуха, в результате чего возрастает подача смеси, улучшается ее горение и увеличивается мощность мотора. Поскольку выхлопные газы дизельного двигателя имеют большее в 1,5-2 раза давление в отличие от бензиновых агрегатов, их турбокомпрессор работает эффективнее даже на малых оборотах, что позволяет турбированному дизелю избежать провалов в работе (так называемых «турбоям»).

Однако турбодизель не лишен и недостатков, которые в основном заключаются в несовершенстве конструкции турбокомпрессора. Его рабочий ресурс редко превышает пробег в 150 тыс. км, что гораздо меньше ресурса самого агрегата.

Преимущества использования системы Common-Rail

Благодаря системе электронного управления топливоподачей предусмотрен впрыск солярки двумя последовательными дозами в камеру сгорания. Вначале подается небольшая порция, необходимая для разогрева камеры, а после нее – уже основная. Подобная система дозировки топлива очень важна для дизельных силовых агрегатов, поскольку она обеспечивает плавный рост давления внутри камер сгорания, которое обусловлено меньшей шумностью мотора и его стабильной работой.

Применение системы Common-Rail позволяет сократить потребление топлива на 20%, при этом на 25% повысить крутящий момент коленвала при работе двигателя на низких оборотах.

Видео покажет устройство и принцип работы дизельного двигателя:

Видео расскажет о эксплуатации современных дизельных двигателей:

Дизельный двигатель

В последнее десятилетие дизельные технологии развиваются впечатляющими темпами. Модификации легковых авто с дизельными моторами составляют половину новых автомобилей, продаваемых в Европе. Густой черный дым из выхлопной трубы, громкое тарахтение и неприятный запах остались далеко в прошлом. Дизельные моторы сегодня – это не только экономичность, но также высокая мощность и достойные динамические характеристики.

Современный дизель стал тихим и экологически чистым. Как же удалось этому типу ДВС соответствовать постоянно ужесточающимся нормам токсичности и при этом не только не проигрывать в тяговитости и экономичности, но и улучшать эти показатели? Рассмотрим все по порядку…

Содержание статьи

Принцип работы

На первый взгляд дизельный двигатель почти не отличается от обычного бензинового – те же цилиндры, поршни, шатуны. Главные и принципиальные отличия заключаются в способе образования и воспламенения. В карбюраторных и обычных инжекторных двигателях приготовление смеси происходит не в цилиндре, а во впускном тракте.

В бензиновых двигателях с непосредственным впрыском смесь образуется так же как и в дизелях- непосредственно в цилиндре. В бензиновом моторе топливо-воздушная смесь в цилиндре воспламеняется в нужный момент от искрового разряда. В дизеле же топливо воспламеняется не от искры, а вследствие высокой температуры воздуха в цилиндре.

Рабочий процесс в дизеле происходит следущим образом: вначале в цилиндр попадает чистый воздух, который за счет большой степени сжатия (16-24:1) разогревается до 700-900°С. Дизтопливо впрыскивается под высоким давлением в камеру сгорания при подходе поршня к верхней мертвой точке. А так как воздух уже сильно разогрет, после смешивания с ним происходит воспламенение топлива. Самовоспламенение сопровождается резким нарастанием давления в цилиндре – отсюда повышенная шумность и жесткость работы дизеля.

Такая организация рабочего процесса позволяет использовать более дешевое топливо и работать на очень бедных смесях, что определяет более высокую экономичность. Дизель имеет больший КПД (у дизеля – 35–45%, у бензинового – 25–35%) и крутящий момент. К недостаткам дизельных двигателей обычно относят повышенную шумность и вибрацию, меньшую литровую мощность и трудности холодного пуска. Но описанные недостатки относятся в основном к старым конструкциям, а в современных эти проблемы уже не являются столь очевидными.

Конструкция

Особенности

Как уже отмечалось, конструкция дизельного двигателя подобна конструкции бензинового двигателя. Однако аналогичные детали у дизеля существенно усилены, чтобы воспринимать более высокие нагрузки – ведь степень сжатия у него намного выше (16-24 единиц против 9-11 у бензинового). Характерная деталь в конструкции дизелей — это поршень.

Форма днища поршней у дизелей определяется типом камеры сгорания, поэтому по форме легко определить, какому двигателю принадлежит данный поршень. Во многих случаях днище поршня содержит в себе камеру сгорания. Днища поршней находятся выше верхней плоскости блока цилиндров, когда поршень находится в верхней точке своего хода.

Так как воспламенение рабочей смеси осуществляется от сжатия, в дизелях отсутствует система зажигания, хотя свечи могут применяться и на дизеле. Но это не свечи зажигания, а свечи накаливания, которые предназначены для подогрева воздуха в камере сгорания при холодном пуске двигателя.

Поршни и свечи дизеля

Технические и экологические показатели автомобильного дизельного двигателя в первую очередь зависят от типа камеры сгорания и системы впрыскивания топлива.

Типы камер сгорания

Форма камеры сгорания значительно влияет на качество процесса смесеобразования, а значит и на мощность и шумность работы двигателя. Камеры сгорания дизельных двигателей разделяются на два основных типа: неразделенные и разделенные.

Несколько лет назад на рынке легкового машиностроения доминировали дизели с разделенными камерами сгорания. Впрыск топлива в этом случае осуществляется не в надпоршневое пространство, а в специальную камеру сгорания, выполненную в головке блока цилиндров. При этом различают два процесса смесеобразования: предкамерный (его еще называют форкамерным) и вихрекамерный.

Камеры сгорания дизельного двигателя

При форкамерном процессе топливо впрыскивается в специальную предварительную камеру, связанную с цилиндром несколькими небольшими каналами или отверстиями, ударяется об ее стенки и перемешивается с воздухом. Воспламенившись, смесь поступает в основную камеру сгорания, где и сгорает полностью. Сечение каналов подбирается так, чтобы при ходе поршня вверх (сжатие) и вниз (расширение) между цилиндром и форкамерой возникал большой перепад давления, вызывающий течение газов через отверстия с большой скоростью.

Во время вихрекамерного процесса сгорание также начинается в специальной отдельной камере, только выполненной в виде полого шара. В период такта сжатия воздух по соединительному каналу поступает в предкамеру и интенсивно закручивается (образует вихрь) в ней. Впрыснутое в определенный момент топливо хорошо перемешивается с воздухом.

Таким образом, при разделенной камере сгорания происходит как бы двухступенчатое сгорание топлива. Это снижает нагрузку на поршневую группу, а также делает звук работы двигателя более мягким. Недостатком дизельных двигателей с разделенной камерой сгорания являются: увеличение расхода топлива вследствие потерь из-за увеличенной поверхности камеры сгорания, больших потерь на перетекание воздушного заряда в дополнительную камеру и горящей смеси обратно в цилиндр. Кроме того, ухудшаются пусковые качества.

Дизельные двигатели с неразделенной камерой называют также дизелями с непосредственным впрыском. Топливо впрыскивается непосредственно в
цилиндр, камера сгорания выполнена в днище поршня. До недавнего времени непосредственный впрыск использовался на низкооборотистых дизелях большого объема (проще говоря, на грузовиках). Хотя такие двигатели экономичнее моторов с разделенными камерами сгорания, их применение на небольших дизелях сдерживалось трудностями организации процесса сгорания, а также повышенными шумом и вибрацией, особенно в режиме разгона.

Сейчас благодаря повсеместному внедрению электронного управления процессом дозирования топлива удалось оптимизировать процесс сгорания топливной смеси в дизеле с неразделенной камерой сгорания и существенно снизить шумность. Новые дизельные двигатели разрабатываются только с непосредственным впрыском.

Системы питания

Важнейшим звеном дизельного двигателя является система топливоподачи, обеспечивающая поступление необходимого количества топлива в нужный момент времени и с заданным давлением в камеру сгорания.

Система питания дизельного двигателя

Топливный насос высокого давления (ТНВД), принимая горючее из бака от подкачивающего насоса (низкого давления), в требуемой последовательности поочередно нагнетает нужные порции солярки в индивидуальную магистраль гидромеханической форсунки каждого цилиндра. Такие форсунки открываются исключительно под воздействием высокого давления в топливной магистрали и закрываются при его снижении.

Существует два типа ТНВД: рядные многоплунжерные и распределительного типа. Рядный ТНВД состоит из отдельных секций по числу цилиндров дизеля, каждая из которых имеет гильзу и входящий в нее плунжер, который приводится в движение кулачковым валом, получающим вращение от двигателя. Секции таких механизмов расположены, как правило, в ряд, отсюда и название – рядные ТНВД. Рядные насосы в настоящее время практически не применяются ввиду того, что они не могут обеспечить выполнение современных требований по экологии и шумности. Кроме того, давление впрыска таких насосов зависит от оборотов коленвала.

Распределительные ТНВД создают значительно более высокое давление впрыска топлива, нежели насосы рядные, и обеспечивают выполнение действующих нормативов, регламентирующих токсичность выхлопа. Этот механизм поддерживает нужное давление в системе в зависимости от режима работы двигателя. В распределительных ТНВД система нагнетания имеет один плунжер-распределитель, совершающий поступательное движение для нагнетания топлива и вращательное для распределения топлива по форсункам.

Эти насосы компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах. В то же время они предъявляют очень высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах очень малы.

Ужесточение в начале 90-х законодательных экологических требований, предъявляемых к дизелям, заставило моторостроителей интенсивно совершенствовать топливоподачу. Сразу же стало ясно, что с устаревшей механической системой питания эту задачу не решить. Традиционные механические системы впрыска топлива имеют существенный недостаток: давление впрыска зависит от частоты вращения двигателя и нагрузочного режима.

Это значит, что при низкой нагрузке давление впрыска падает, в результате топливо при впрыске плохо распыляется, попадая в камеру сгорания слишком крупными каплями, которые оседают на ее внутренних поверхностях. Из-за этого уменьшается КПД сгорания топлива и повышается уровень токсичности отработанных газов.

Кардинально изменить ситуацию могла только оптимизация процесса горения топливо – воздушной смеси. Для чего надо заставить весь её объём воспламениться в максимально короткое время. А здесь необходима высокая точность дозы и точность момента впрыскивания. Сделать это можно, только подняв давление впрыска топлива и применив электронное управление процессом топливоподачи. Дело в том, что чем выше давление впрыска, тем лучше качество его распыления, а соответственно – и смешивания с воздухом.

В конечном итоге это способствует более полному сгоранию топливо-воздушной смеси, а значит и уменьшению вредных веществ в выхлопе. Хорошо, спросите вы, а почему бы не сделать такое же повышенное давление в обычном ТНВД и всей этой системе? Увы, не получится. Потому что есть такое понятие, как “волновое гидравлическое давление”. При любом изменении расхода топлива в трубопроводах от ТНВД к форсункам возникают волны давления, “бегающие” по топливопроводу. И чем сильнее давление, тем сильнее эти волны. И если далее повышать давление, то в какой-то момент может произойти обыкновенное разрушение трубопроводов. Ну, а о точности дозирования механической системы впрыска даже и говорить не приходится.

Насос-форсунка дизельного двигателя

В результате были разработаны два новых типа систем питания – в первом форсунку и плунжерный насос объединили в один узел (насос-форсунка), а в другом ТНВД начал работать на общую топливную магистраль (Common Rail), из которой топливо поступает на электромагнитные (или пьезоэлектрические) форсунки и впрыскивается по команде электронного блока управления. Но с принятием Евро 3 и 4 и этого оказалось мало, и в выхлопные системы дизелей внедрили сажевые фильтры и катализаторы.

Насос-форсунка устанавливается в головку блока двигателя для каждого цилиндра. Она приводится в действие от кулачка распределительного вала с помощью толкателя. Магистрали подачи и слива топлива выполнены в виде каналов в головке блока. За счет этого насос-форсунка может развить давление до 2200 бар. Дозированием топлива, сжатого до такой степени и управлением угла опережения впрыска занимается электронный блок управления, выдавая сигналы на запорные электромагнитные или пьезоэлектрические клапаны насос-форсунок.

Насос-форсунки могут работать в многоимпульсном режиме (2-4 впрыска за цикл). Это позволяет произвести предварительный впрыск перед основным, подавая в цилиндр сначала небольшую порцию топлива, что смягчает работу мотора и снижает токсичность выхлопа. Недостаток насос-форсунок – зависимость давления впрыска от оборотов двигателя и высокая стоимость данной технологии.

Система питания Common Rail

Система питания Common Rail используется в дизелях серийных моделей с 1997 года. Common Rail – это метод впрыска топлива в камеру сгорания под высоким давлением, не зависящим от частоты вращения двигателя или нагрузки. Главное отличие системы Common Rail от классической дизельной системы заключается в том, что ТНВД предназначен только для создания высокого давления в топливной магистрали. Он не выполняет функций дозировки цикловой подачи топлива и регулировки момента впрыска.

Система Common Rail состоит из резервуара – аккумулятора высокого давления (иногда его называют рампой), топливного насоса, электронного блока управления (ЭБУ) и комплекта форсунок, соединенных с рампой. В рампе блок управления поддерживает, меняя производительность насоса, постоянное давление на уровне 1600-2000 бар при различных режимах работы двигателя и при любой последовательности впрыска по цилиндрам.

Открытием-закрытием форсунок управляет ЭБУ, который рассчитывает оптимальный момент и длительность впрыска, на основании данных целого ряда датчиков – положения педали акселератора, давления в топливной рампе, температурного режима двигателя, его нагрузки и т. п. Форсунки могуть быть электромагнитными, либо более современными- пьезоэлектрическими. Главные преимущества пьезоэлектрических форсунок – высокая скорость срабатывания и точность дозирования. Форсунки в дизелях c Common rail могут работать в многоимпульсном режиме: в ходе одного цикла топливо впрыскивается несколько раз – от двух до семи. Сначала поступает крохотная, всего около милиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд».

Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно, снижается количество вредных компонентов в выхлопе. Многократная подача топлива за один такт попутно обеспечивает снижение температуры в камере сгорания, что приводит к уменьшению образования окиси азота- одной из наиболее токсичных составляющих выхлопных газов дизеля.

Характеристики двигателя с Common Rail во многом зависят от давления впрыска. В системах третьего поколения оно составляет 2000 бар. В ближайшее время в серию будет запущено четвертое поколение Common Rail с давлением впрыска 2500 бар.

Турбодизель

Эффективным средством повышения мощности и гибкости работы является турбонаддув двигателя. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала – “турбоямы”. Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором.

На многих автомобилях устанавливается промежуточный охладитель наддуваемого воздуха – интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность. Наддув позволяет добиться одинаковой мощности с атмосферным мотором при меньшем рабочем объеме, а значит, снизить массу двигателя. Турбонаддув, помимо всего прочего, служит для автомобиля средством повышения “высотности” двигателя – в высокогорных районах, где атмосферному дизелю не хватает воздуха, наддув оптимизирует сгорание и позволяет уменьшить жесткость работы и потерю мощности.

В то же время турбодизель имеет и некоторые недостатки, связанные в основном с надежностью работы турбокомпрессора. Так, ресурс турбокомпрессора существенно меньше ресурса двигателя. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Неисправный агрегат может полностью вывести из строя сам двигатель. Кроме того, собственный ресурс турбодизеля несколько ниже такого же атмосферного дизеля из-за большой степени форсирования. Такие двигатели имеют повышенную температуру газов в камере сгорания, и чтобы добиться надежной работы поршня, его приходится охлаждать маслом, подаваемым снизу через специальные форсунки.

Прогресс дизельных двигателей сегодня преследует две основные цели: увеличение мощности и уменьшение токсичности. Поэтому все современные легковые дизели имеют турбонаддув (самый эффективный способ увеличения мощности) и Соmmоn Rail.

% PDF-1.6 % 545 0 объект > endobj 542 0 объект > поток 2010-09-15T15: 01: 07-05: 00TOSHIBA e-STUDIO6530C2013-01-04T10: 15: 57-05: 002013-01-04T10: 15: 57-05: 00 Подключаемый модуль Adobe Acrobat 9.52 для захвата бумаги / pdfuuid: 8014031a-079e-48d7-b76d-a94e8d2b3149uuid: 87282f5c-2bd1-4779-b0e8-31caf931bbd7 конечный поток endobj 541 0 объект > endobj 546 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 1 0 obj > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 6 0 obj > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 11 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 16 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 21 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 26 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 31 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 36 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 41 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 46 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 51 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 56 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 61 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 66 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 71 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 76 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 81 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 86 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 91 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 96 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 101 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 106 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 111 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 116 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 121 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 126 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 131 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 136 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 141 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 146 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 151 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 156 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 161 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 166 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 171 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 176 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 181 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 186 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 191 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 196 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 201 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 206 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 211 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 216 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 221 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 226 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 231 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 236 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 241 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 246 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 251 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 256 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 261 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 266 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 271 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 276 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 281 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 286 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 291 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 296 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 301 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 306 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 311 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 316 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 321 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 326 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 331 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 336 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 341 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 346 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 351 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 356 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 361 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 366 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 371 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 376 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 381 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 386 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 391 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 396 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 401 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 406 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 411 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 416 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 421 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 426 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 431 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 436 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 441 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 446 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 451 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 456 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 461 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 466 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 471 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 476 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 481 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 486 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 491 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 496 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 501 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 506 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 511 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 516 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 521 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 526 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 531 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 536 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >> endobj 1510 0 объект > поток HtN0 ~ =! @ Fm'-U = BJ-P "IiZ 볶 - eLQ +" g? UXIu + `q + # $ ͟ {KDw; IKt% PqFeyzK6) o * Kv6HvbD | ۿ 6 lmd2 @ 3Ra # 4> h0yVPk (+ Њ1D !) 6 "$] AX3 ($: Aj + no & q V & wO] OT ٛ + f6 # 8sʞ} QÍV) Vs RWMmWg +?] L \ 9t \ K] hd E

Фактический цикл дизельного двигателя

МенюПроизводительность поршняСкорость поршняУскорение поршняИдеальный дизельный циклДвойное сгорание.цикл Фактический дизельный цикл Тяга на направляющих

Теория операций

Настоящий Цикл дизельного двигателя

**** Выпадающее меню DHTML на основе JavaScript, созданное NavStudio. (OpenCube Inc. - http://www.opencube.com) ****

Идеальные циклы только теоретические и не показывают, что на самом деле происходит внутри цилиндр большого морского дизельного двигателя.

Для простоты и из-за его тесной связи с идеальными циклами Ниже описывается двухтактный цикл:

Начиная снизу мертвая точка, выпускной клапан открыт, а продувочные отверстия раскрыты. Воздух поступает в цилиндр, выталкиваясь или «продувка» оставшегося выхлопного газа.

По мере движения поршня вверх В цилиндре продувочные отверстия закрываются поршнем. Угол, под которым это происходит, варьируется, но составляет около 140 до барр. (Перед верхней мертвой точкой).

Выпускной клапан затем закрывается. Опять же, этот угол является переменным, но составляет около 120 БМТ.

Сжатие сейчас начинается. Однако он не адиабатический, когда не выделяется тепло и потерял гильзу, поршень и головку блока цилиндров, но политропный (буквально много температур).Индекс сжатия ' n ' переменная, но для этого примера принята равной 1,35.

Хотя воздухозаборник к двигателю поддерживается около 45-50 г. Воздух внутри цилиндр будет получать тепло от окружающей среды, когда двигатель прогрет до рабочей температуры, а в начале компрессия около 75.

При температуре около 6 BTDC, топливо инъекция начнется и будет продолжаться примерно до 10 ATDC (после верхней мертвой точки), в зависимости от нагрузки двигателя..

Топливо нагревается и начинают гореть, как только поршень выходит за ВМТ (Top Dead Центр). Давление в цилиндре быстро поднимется, достигая максимум между 12 и 15 ATDC. Поршень приводится в движение быстро расширяющиеся газы, преобразовывающие энергию в сжигание топлива в работу.

Продолжительность времени расход топлива для снова переменный.Для этой модели это до 33 ATDC, когда расширение снова следует политропной кривой с индекс ' n ' здесь установлен на 1,23.

Давление тогда падает в цилиндре, когда поршень движется вниз по цилиндру пока не откроется выпускной клапан (120ATDC), когда давление около 9 бар.

Во время выхлопа продувка, давление в цилиндре быстро падает, пока отверстия продувки открываются (140 ATDC), и давление падает до давление очистки.

Обратите внимание на указанное давление являются абсолютными: т.е. манометрическое давление + атмосферное давление (1 бар).

Возможно смоделировать цикл в электронной таблице и вычислить среднее значение Указанное давление (MIP), указанная работа и указанная мощность (IP).

Поскольку диаграмма кривая pV, площадь, ограниченная диаграммой, является ориентировочной работы, выполненной в течение цикла.Для расчета площади На диаграмме я вычел площадь под линией сжатия (т.е. BDC - ВМТ) из области под линией эпансиона (т.е. ВМТ - ВМТ). Площадь под кривой политропного сжатия и расширения легко вычисляются, потому что они подчиняются закону pV n = C. Хотя не существует заданного уравнения для кривой горения топлива или кривая продувки выхлопных газов, рассчитанная таблицей Exel уравнения, которые дали хорошее представление.Интегрируя уравнение между требуемыми значениями удалось рассчитать площадь (а значит и проделанную работу) под теми кривые. Результаты можно увидеть в таблице на диаграмме.

Если работа выполнена по цикл (оборот) делится на рабочий объем, затем на Среднее Получено указанное давление. В этом случае это только что закончилось 16,3 бар. При расчете указанной мощности для цилиндра на на реальном двигателе именно среднее указанное давление требует следует получить из индикаторной диаграммы.Если указано среднее значение Давление умножается на рабочий объем цилиндра (a известное количество), то получается проделанная работа / цикл.

Как указывалось ранее, температура воздуха в цилиндре в начале сжатия составляет около 75 ° C. В температура в начале впрыска топлива может быть рассчитана используя PV / T = Constant. Это дает температуру 593 при 6 ° С. BTDC и 611 в ВМТ. Температура быстро повышается во время сгорание примерно до 1500C в зависимости от типа топлива.

Потому что поршневой смещение очень мало на градус угла поворота коленчатого вала вокруг НМТ и ВМТ, а наибольший - около 70 ВМТ (см. смещение поршня страница) диаграмма индикатора отличается от полученной при использовании угла поворота коленчатого вала на оси x

Кривошип диаграмма угла / давления часто используется компьютерными пакетами, которые рассчитать MIP и IP путем измерения давления в двигателе баллонов с помощью датчика давления, в то же время Измерьте угол поворота коленчатого вала с помощью датчика на маховике.Однако эти диаграммы, как правило, измеряют угол поворота коленчатого вала от 0 до 360 и так выглядят как на диаграмме ниже.

Примеры этих нарисованные компьютером индикаторные карточки переходят в раздел участников.

Потому что компьютер программа будет запрограммирована с отверстием двигателя, ходом и длину шатуна, он может рассчитать MIP и IP из давление, зарегистрированное для каждого угла поворота коленчатого вала, которое он измеряет каждые 0.25.

Другая диаграмма, которая Можно нарисовать диаграмму вне фазы. В этом кривошип угол смещен на 90

Если громкость на Ось x сдвинута на 90 против фазы давления (так что при давлении, достигнутом в ВМТ, объем записывается как что при 90 ATDC, когда поршень достигает 90ATDC, объем записывается как НМТ, и когда поршень достигает НМТ объем записывается как 90ABDC и т. д.), это будет усилить в горизонтальной плоскости то, что происходит с давлением в цилиндре, что позволяет диагностировать неисправности.

В РАЗДЕЛ ЧЛЕНОВ:

Мощность Карты: что это такое и как их интерпретировать.

Снаружи Фаза и карты вытягивания: что это такое и как брать их.

Порядок приема индикаторные карточки.

Компьютер производные индикаторные карты.

В Схема световой пружины: что это такое и какие неисправности показывает.

Неисправности с индикаторными схемами

В разница между средним показанным давлением (MIP) и Среднее эффективное давление (MEP).

Как сбалансировать двигатель с помощью пикового давления.

Другие методы оценки мощности двигателя: производители График, водяной тормоз, торсометр

Загружаемые таблицы для положения поршня, скорости и ускорение.

130 Perkins Engine Service Repair Manuals PDF

Логотип Perkins

Сервисное обслуживание и Руководства по ремонту для двигателей Perkins в формате PDF доступны бесплатно. Также эти инструкции содержат:

  1. Руководство по эксплуатации и обслуживанию различных двигателей Perkins, таких как: дизельный или газовый двигатель; генератор; ganset ant и др.
  2. Справочник пользователя;
  3. Руководства по поиску и устранению неисправностей
  4. Подробная инструкция по ремонту двигателя Perkins;
  5. Руководства по разборке и сборке;
  6. Двигатель промышленный;
  7. Электросхемы;
  8. Двигатель Perkins и генератор Коды ошибок (или диагностические коды неисправностей) в руководстве в формате PDF

Руководства по обслуживанию двигателей Perkins PDF

Промышленный двигатель Промышленный двигатель
Заголовок Размер файла Ссылка для скачивания
Газовый двигатель Perkins 4012 и 4016 - Руководство по обслуживанию в формате PDF.pdf 1.3 Мб Загрузить
Perkins серии 1000 - PDF Service Manual.pdf 3.3 Мб Загрузить
Perkins серии 1000 New (модели от AJ до AS и от YG до YK) Руководство по ремонту.pdf 18Мб Загрузить
4-цилиндровые дизельные двигатели Perkins серии 1100. Руководство по ремонту. Pdf 13.5Мб Загрузить
Perkins серий 1103 и 1104 Руководство по ремонту.pdf 2.6Mb Загрузить
Perkins 1103 и 1104 - PDF Service Manual.pdf 2.4Мб Загрузить
Perkins 1103 и 1104 - Эксплуатация и обслуживание PDF manual.pdf 2.4Мб Загрузить
Промышленные двигатели Perkins 1103 и 1104 - PDF Service Manual.pdf 2.4Мб Загрузить
Perkins 1103D Industrial Engines - PDF Service Manual.pdf 4.7 Мб Загрузить
Perkins серии 1104 Руководство по ремонту - Устранение неисправностей.pdf 1.5 Мб Загрузить
Perkins 1104D (Mech) Промышленный двигатель - PDF Service Manual.pdf 943.1кб Загрузить
Perkins 1104D EURO 3 - 80CV - 100CV Руководство по ремонту.pdf 3.6Мб Загрузить
Промышленный двигатель Perkins 1104D - Руководство по обслуживанию в формате PDF.pdf 1.6Мб Загрузить
Промышленный двигатель Perkins 1104D-E44T и 1104D-E44TA - PDF Service Manual.pdf 2,8 МБ Загрузить
Perkins 1106A-70T, 1106A-70TA, 1106C-70TA и 1106D-70TA Industrial Engine - PDF Service Manual.pdf 1.3 Мб Загрузить
Perkins 1106C Genset - PDF Service Manual.pdf 1.4Mb Загрузить
Промышленный двигатель Perkins 1106C-E70TA и 1106D-E70TA - Руководство по обслуживанию в формате PDF.pdf 2 МБ Загрузить
Perkins 1106D Electric Power Generation (EPG) Руководство по поиску и устранению неисправностей PDF.pdf 1.8 Мб Загрузить
Промышленный двигатель Perkins 1106D - PDF Service Manual.pdf 3.6Мб Загрузить
Промышленный двигатель Perkins 1204E-E44TA и 1204E-E44TTA - PDF Service Manual.pdf 2 МБ Загрузить
Промышленный двигатель Perkins 1206E-E66TA - Руководство по эксплуатации и обслуживанию в формате PDF.pdf 2.3Mb Загрузить
Промышленный двигатель Perkins 1206E-E70TTA - Эксплуатация и обслуживание PDF manual.pdf 2.1 Мб Загрузить
Промышленный двигатель Perkins 1206F-E70TA и 1206F-E70TTA - Эксплуатация и обслуживание PDF manual.pdf 3.4 Мб Загрузить
Руководство по поиску и устранению неисправностей судовых вспомогательных двигателей Perkins серии 12oo.pdf 1.8 Мб Загрузить
Обучение работе с электронными двигателями Perkins 1300 Edi Series.pdf 4.5 Мб Загрузить
Perkins 1300 Series EDi (модели от WK до WN) User's Handbook.pdf 441.9kb Загрузить
Perkins 1300 Series EDi Engine - PDF Service Manual.pdf 1.4Mb Загрузить
Обучение работе с электронными двигателями Perkins серии 1300.pps 2,8 МБ Загрузить
Perkins 1506A-E88TA, 1506C-E88TA и 1506DE88TA Industrial Engine - PDF Service Manual.pdf 2.3Mb Загрузить
Промышленные двигатели Perkins серии 1600 - PDF Service Manual.pdf 1.8 Мб Загрузить
Промышленный двигатель Perkins 2206-E13 - PDF Service Manual.pdf 1.2 Мб Загрузить
Промышленный двигатель Perkins 2206D-E13TA - Руководство по обслуживанию в формате PDF.pdf 1.8 Мб Загрузить
Промышленный двигатель Perkins 2206F-E13TA - PDF Service Manual.pdf 3 МБ Загрузить
Perkins серии 2300 (модель 2306C-E14) Руководство по ремонту.pdf 2.5 Мб Загрузить
Промышленный двигатель Perkins 2506-15 - PDF Service Manual.pdf 860кб Загрузить
Промышленный двигатель Perkins 2506D-E15TA - Руководство по обслуживанию в формате PDF.pdf 1.4Mb Загрузить
Perkins серии 2800 (модель 2806C-E16) РУКОВОДСТВО ПО ДИАГНОСТИКЕ.pdf 1.1Mb Загрузить
Двигатель Perkins серии 2800 - PDF Service Manual.pdf 2,8 МБ Загрузить

Дизельный двигатель Perkins 4006-23TAG

Промышленный двигатель Промышленный двигатель
Промышленный двигатель Perkins 2806D-E18TA - Руководство по обслуживанию в формате PDF.pdf 1.4Mb Загрузить
Промышленный двигатель Perkins 2806F-E18TA - PDF Service Manual.pdf 2.1 Мб Загрузить
PERKINS 4-108 ИНСТРУКЦИЯ ПО МАГАЗИНУ.pdf 8.8 Мб Загрузить
Perkins 400 Series 4016-E61TRS (модели 403C-11, 403C-15, 404C-22 и 404C-22T) Руководство по ремонту.pdf 10.9Мб Загрузить
Perkins серии 4000 (рядный дизельный двигатель 4006-23 TAG1A, TAG2A и TAG3A) Руководство по ремонту.pdf 6.7Мб Загрузить
Дизельный двигатель Perkins серии 4000 - PDF Service Manual.pdf 1.3 Мб Загрузить
Рядный дизельный двигатель Perkins серии 4000 - PDF Service Manual.pdf 4.2 Мб Загрузить
Дизельный двигатель Perkins 4006 и 4008 - PDF Service Manual.pdf 854.2кб Загрузить
Дизельные двигатели Perkins 4006 и 4008 - Руководство по обслуживанию в формате PDF.pdf 854.2кб Загрузить
Perkins 4006 TRS Gas и 4008 TRS Gas Industrial Engines - PDF Service Manual.pdf 877.3kb Загрузить
Perkins 4006 TRS Gas и 4008 TRS GasIndustrial Engines Workshop Manual.pdf 987кб Загрузить
Perkins 4006-23 и 4008-30 - PDF Service Manual.pdf 2.1Мб Загрузить
Perkins 400A и 400D - PDF Service Manual.pdf 1.1Mb Загрузить
Промышленный двигатель Perkins 4012-46A - PDF Service Manual.pdf 1005.4kb Загрузить
Perkins 4016-61 TRG Industrial Engine - PDF Service Manual.pdf 1.3 Мб Загрузить
Газовые двигатели Perkins 4016-61TRS1 и 4016-61TRS2 - Руководство по обслуживанию в формате PDF.pdf 1 МБ Загрузить
Руководство по разборке и сборке промышленного двигателя Perkins 402D-403D-404D.pdf 1,7 Мб Загрузить
Perkins 402D-403D-404D Industrial Engine PDF Service manual.pdf 1.2 Мб Загрузить
Промышленные двигатели Perkins 402F-05, 403F-07, 403F-11 и 403F-15 - PDF Service Manual.pdf 3.2Мб Загрузить
Промышленные двигатели Perkins 403F-15T, 404F-22 и 404F-22T - PDF Service Manual.pdf 4 МБ Загрузить
Газовый промышленный двигатель Perkins 404A-22SG1 - PDF Service Manual.pdf 1.4Mb Загрузить
Промышленные двигатели Perkins 404F-E22T, 404F-E22TA и 403F-E17T - PDF Service Manual.pdf 2.4Мб Загрузить
Промышленные двигатели Perkins серии 800D - Руководство по обслуживанию в формате PDF.pdf 998.2кб Загрузить
Промышленный двигатель Perkins 854E-E34TA и 854F-E34T - PDF Service Manual.pdf 2.1 Мб Загрузить
Промышленный двигатель Perkins 854F-E34TA - PDF Service Manual.pdf 1.9Mb Загрузить
Perkins DIAG1300 User manual.pdf 609.4kb Загрузить
Дизельный двигатель Perkins 4-154 Руководство по ремонту.pdf 3.1 Мб Загрузить
Руководство по поиску неисправностей двигателя Perkins.pdf 1.3 Мб Загрузить
Perkins Engine Number Guide.pdf 76.6кб Загрузить
Perkins Phaser 4- и 6-цилиндровое руководство по ремонту.pdf 27.7Mb Загрузить
PERKINS TIER2 DIESEL ENGINES 1100 (VK) Руководство по ремонту.pdf 7,4 МБ Загрузить
Perkins TPD1352 - PDF Service Manual.pdf 1.4Mb Загрузить
Коды относятся к модельному ряду двигателей Perkins.pdf 177.9kb Загрузить
Руководство по ремонту дизельных двигателей Perkins 4.108, 4.107 и 4.99.pdf 5.3Mb Загрузить
Руководство по ремонту Perkins 4.Дизельные двигатели 108M, 4.107M и 4.99M.pdf 9.2Мб Загрузить

Промышленный дизельный двигатель Perkins 1104C-44T

Каталоги запчастей двигателей Perkins

Заголовок Размер файла Ссылка для скачивания
Каталог запчастей, часть 1 4008TAG2.pdf 489.5kb Загрузить
Perkins 1104D Руководство по запчастям.pdf 8Мб Загрузить
Перечень деталей 4-цилиндрового двигателя Perkins.pdf 94.3кб Загрузить
PERKINS 4-108 PARTS BREAKDOWN.pdf 1.6Мб Загрузить
Perkins 6354 Fase IV Catalogue.pdf 8.1Мб Загрузить
Каталог продукции с дизельными двигателями Perkins 2011 - Запасные части и обслуживание.pdf 9.7Мб Загрузить
Руководство по номерам двигателей Perkins (Великобритания) .pdf 81.4кб Загрузить
Perkins Манометры, переключатели и датчики - Каталог запчастей.pdf 886.7kb Загрузить
Каталог запчастей Perkins.pdf 3.6Мб Загрузить
Буклет сервисных данных Perkins.pdf 1.5Мб Загрузить

Perkins Engines Company Ltd - британский производитель дизельных двигателей для сельскохозяйственной и строительной техники, а также дизель-генераторов, основанный в 1932 году. Штаб-квартира компании находится в Питерборо, Великобритания.

В настоящее время Perkins Engines Company Ltd является дочерней компанией Caterpillar Inc.

Компанию основали Фрэнк Перкинс и Чарльз Чепмен, которые в 1932 году поставили перед собой задачу создать мощный дизельный двигатель, ничем не уступающий бензиновому.Результатом стал первый дизельный двигатель Vixen.

В 1969 году компания была продана Massey Ferguson Ltd, которая позже стала частью LucasVarity PLC, после чего разработка продолжилась и появились новые модели.

В 1970-х годах компания была куплена Caterpillar Inc. за 1,335 миллиарда долларов.

В настоящее время у компании есть производственные мощности в Великобритании, США, Бразилии, Китае и совместное предприятие с Ishikawajima-Shibaura-Machinery Company в Японии.

Результатом работы стало 18 миллионов единиц оборудования по всему миру, работающих с дизельными двигателями Perkins.

Doosan Diesel Engine DL06 - Скачать PDF

Doosan Diesel Engine DL06 Руководство по эксплуатации и обслуживанию ...

65.99897-8121

Руководство по эксплуатации и техническому обслуживанию

Дизельный двигатель DL06

PS-MMA0418-E1

DL06 Эксплуатация и техническое обслуживание

ПРЕДИСЛОВИЕ Это руководство по техническому обслуживанию предназначено для использования в качестве справочного материала для клиентов и дистрибьюторов DOOSAN Infracore (здесь после DOOSAN) кто хочет получить базовые знания о дизельном двигателе DOOSAN DL06.Этот экономичный и высокопроизводительный дизельный двигатель (6-цилиндровый, 4-тактный, рядный, с прямым впрыском) был разработан и изготовлен для использования в наземном транспорте или в промышленных целях. Это отвечает всем требованиям, таким как низкий уровень шума, экономия топлива, высокая частота вращения двигателя и долговечность. Чтобы поддерживать двигатель в оптимальном состоянии и сохранять максимальную производительность в течение длительного времени, ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ и НАДЛЕЖАЩЕЕ ОБСЛУЖИВАНИЕ необходимы. В этом руководстве следующие символы используются для обозначения типа выполняемых сервисных операций.Снятие

Регулировка

Установка

Очистка

Разборка

Обратите особое внимание - Важно

Повторная сборка

Затяните с указанным моментом затяжки

Совместите отметки

Используйте специальные инструменты производителя

Смазка с указанием направления масла

Осмотр

Смажьте консистентной смазкой

Измерения Во время технического обслуживания двигателя соблюдайте следующие инструкции, чтобы предотвратить ущерб окружающей среде; z Сдавайте старое масло только в пункт утилизации старого масла.z Обязательно убедитесь, что масло и дизельное топливо не попадут в море, реки и каналы или на землю. z Обращайтесь с неразбавленными антикоррозийными средствами, антифризами, фильтрующими элементами и картриджами как специальные отходы. z При утилизации отработанных охлаждающих жидкостей и специальных отходов необходимо соблюдать предписания соответствующих местных властей. Если у вас есть какие-либо вопросы или рекомендации в связи с этим руководством, пожалуйста, не стесняйтесь обращаться в наш головной офис, к дилерам или в авторизованные сервисные центры поблизости от вас для получения любых услуг.И, наконец, содержание данной инструкции по обслуживанию может быть изменено без предварительного уведомления для улучшения качества. Спасибо.

Ноябрь 2006 г.

Напечатано в Ноябре 2006 г. PS-MMA0418-E1

DL06 Эксплуатация и техническое обслуживание

СОДЕРЖАНИЕ 1. Правила техники безопасности и технические характеристики двигателя 1.1. Правила техники безопасности 1.2. Технические характеристики двигателя 1.3. Мощность двигателя 1.4. Кривая производительности двигателя 1.5. Двигатель в сборе

1 6 8 9 14

2. Техническая информация 2.1. Модель двигателя и заводской номер 2.2. Диагностический прибор (SCAN-200) 2.3. Характер двигателя 2.4. Диагностика и устранение 2.5. Осмотр двигателя

19 20 20 44 54

3. Техническое обслуживание 3.1. Разборка двигателя 3.2. Измерение и проверка основных деталей 3.3. Повторная сборка 3.4. Система впрыска топлива 3.5. Электрическая система 3.6. Диагностика двигателя 3.7. Блок управления двигателем (ЭБУ)

56 72 96 122 136 149 155

4. Ввод в эксплуатацию и эксплуатация 4.1. Подготовка 4.2. Эксплуатация нового двигателя (обкатка) 4.3. Проверки после запуска 4.4. Работа в зимнее время 4.5. Тюнинг двигателя 4.6. Обслуживание и уход 4.7. Система охлаждения

159 159 161 163 165 166 169

5. Техническое обслуживание основных узлов 5.1. Система охлаждения 5.2. Система смазки 5.3. Турбо-зарядное устройство 5.4. Воздухоочиститель 5.5. Ремень

6. Список специального инструмента

171 175 178 188 190 193

● Приложение ● Всемирная сеть

Напечатано в ноябре 2006 г. PS-MMA0418-E1

DL06 Эксплуатация и техническое обслуживание

1.Правила безопасности и спецификации 1.1. Правила безопасности 1.1.1. Общие указания z

Повседневное использование силовых двигателей и сервисных продуктов, необходимых для их работы, не представляет проблем, если люди, занимающиеся их эксплуатацией, техническим обслуживанием и уходом, проходят соответствующее обучение и думают во время работы.

z

Это краткое изложение является компиляцией наиболее важных правил. Они разбиты на основные разделы, которые содержат информацию, необходимую для предотвращения травм людей, материального ущерба и загрязнения.В дополнение к этим правилам, также должны соблюдаться правила, продиктованные типом двигателя и местом его расположения.

ВАЖНАЯ ИНФОРМАЦИЯ: Если, несмотря на все меры предосторожности, произойдет несчастный случай, в частности, из-за контакта с едкими кислотами, проникновения топлива под кожу, ожогов от масла, попадания антифриза в глаза и т. Д., Немедленно обратитесь к врачу. 1.1.2. Для предотвращения несчастных случаев с травмами людей (1) Запуск двигателя и работа z Перед первым вводом двигателя в эксплуатацию внимательно прочтите инструкцию по эксплуатации и ознакомьтесь с «критическими» моментами.Если вы не уверены, обратитесь к представителю DOOSAN или в сервисный центр. z В целях безопасности мы рекомендуем прикрепить к двери машинного отделения табличку, запрещающую доступ посторонних лиц, и обратить внимание обслуживающего персонала на то, что они несут ответственность за безопасность людей, которые входят в двигатель. комната. z Двигатель должен запускаться и эксплуатироваться только уполномоченным персоналом. z Убедитесь, что двигатель не может быть запущен посторонними лицами. z Когда двигатель работает, не подходите слишком близко к вращающимся частям.z Не прикасайтесь к двигателю голыми руками, когда он теплый, так как это может привести к ожогам. z Выхлопные газы токсичны. Если необходимо запустить двигатель в закрытом помещении, удалите выхлопные газы из этого помещения с помощью удлинителя выхлопной трубы.

1

Правила безопасности и спецификации Отпечатано в ноябре 2006 г. PS-MMA0418-E1A

DL06 Эксплуатация и техническое обслуживание

(2) Техническое обслуживание и уход z Всегда выполняйте работы по техническому обслуживанию при выключенном двигателе. Если двигатель необходимо обслуживать во время его работы, e.г. меняя элементы переключающих фильтров, помните, что существует опасность ожога. Не подходите слишком близко к вращающимся частям. z Замените масло, когда двигатель прогрет после работы. ВНИМАНИЕ: Возможны ожоги и ожоги. Не прикасайтесь к пробке маслосливного отверстия или масляным фильтрам голыми руками. z Учитывать количество масла в поддоне. Используйте емкость достаточного размера, чтобы масло не переливалось. z Если заменить или долить охлаждающую воду, снимите сливную пробку, когда двигатель остынет.Подогретая охлаждающая вода может вызвать ожоги и привести к несчастным случаям. z Не затягивайте и не открывайте трубопроводы и шланги (контур смазочного масла, контур охлаждающей жидкости и любой дополнительный контур гидравлического масла) во время работы. Вытекающие жидкости могут стать причиной травм. z Топливо легко воспламеняется. Не курите и не используйте открытый свет в непосредственной близости от него. Бачок следует заливать только при выключенном двигателе. z Храните сервисные продукты (антифриз) только в емкостях, которые нельзя спутать с емкостями для напитков. z Соблюдайте инструкции производителя при обращении с батареями.ВНИМАНИЕ: Аккумуляторная кислота ядовита и едкая. Аккумуляторные газы взрывоопасны. Поэтому это должен делать специалист по обращению профессионально.

(3) При выполнении работ по проверке, настройке и ремонту z Работы по проверке, настройке и ремонту должны выполняться только уполномоченным персоналом. z Используйте только инструменты в удовлетворительном состоянии. Скольжение из-за изношенного рожкового ключа может привести к травме.

2

Правила безопасности и спецификации Отпечатано нояб.2006 PS-MMA0418-E1A

DL06 - Эксплуатация и обслуживание

z Когда двигатель подвешен на кране, никто не должен находиться под

Дизельный топливный насос. РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ. Система Common Rail для двигателя TOYOTA AVEN- SIS 2AD-FTV / FHV. Май, E

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

36 ОПИСАНИЕ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Конструкция и функции нового двигателя 1MZ-FE включают следующие модификации и дополнения по сравнению с двигателем 1MZ-FE, установленным на 98

. Подробнее

E - ТЕОРИЯ / ОПЕРАЦИЯ

E - ТЕОРИЯ / ЭКСПЛУАТАЦИЯ 1995 Volvo 850 1995 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ Volvo - Теория и принцип работы 850 ВВЕДЕНИЕ В этой статье дается базовое описание и принцип работы систем и компонентов, связанных с характеристиками двигателя.

Подробнее

ДВИГАТЕЛЬ ДВИГАТЕЛИ 1ZZ-FE И 2ZZ-GE

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 1. Общие положения Система управления двигателем для двигателей 1ZZ-FE и 2ZZ-GE имеет следующую систему. Система SFI последовательного многоточечного впрыска топлива ESA Electronic Spark Advance IAC (холостой ход

Подробнее

СНЯТИЕ И УСТАНОВКА

303-01C-1 СНЯТИЕ И УСТАНОВКА Корпус двигателя на специальный инструмент (-а) Адаптер для 303-D043 303-D043-02 или аналогичный (-ые) специальный (-ые) инструмент (-ы) 303-01C-1 Подъемный кронштейн для турбокомпрессора 303-1266 Гаечный ключ, гайка муфты вентилятора 303 -214

Подробнее

Бортовые диагностические коды неисправностей

Бортовые диагностические коды неисправностей В приведенном ниже списке содержатся стандартные диагностические коды неисправностей (DTC), которые используются некоторыми производителями для выявления проблем автомобиля.Приведенные ниже коды являются общими

Подробнее

Электронная система управления дизельным двигателем EDC 16

Обслуживание. Программа самообучения 304 Электронная система управления дизельным двигателем EDC 16 Конструкция и принцип действия Новая система управления двигателем EDC 16 от Bosch впервые используется в двигателях V10-TDI и R5-TDI. Растущие потребности

Подробнее

Lotus Service Notes Section EMR

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ EMR Страница подраздела Список диагностических кодов неисправностей EMR.1 3 Компонент Функция EMR.2 7 Расположение компонентов EMR.3 9 Руководство по диагностике EMR.4 11 Диагностика шины CAN; Lotus TechCentre

Подробнее

Гарантии на системы контроля выбросов

Chevrolet TrailBlazer 2004 года - Гарантии на системы контроля выбросов 2WD В этом разделе излагаются гарантии на выбросы загрязняющих веществ, которые General Motors предоставляет для вашего автомобиля в соответствии с Федеральным законом США

. Подробнее

Подпись и электроника ISX CM870

Signature и электроника ISX CM870 Учебный центр Cummins West Описание системы Общая информация Система управления двигателем Signature и ISX CM870 представляет собой систему управления топливом с электронным управлением

Подробнее

ДИАГНОСТИКА И КОНТРОЛЬ ДВИГАТЕЛЯ

ДИАГНОСТИКА ДВИГАТЕЛЯ И КОНТРОЛЬНАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ Page 1 Page 2 ТАБЛИЦА ВЗАИМООТНОШЕНИЙ СИСТЕМЫ КОНТРОЛЯ И УСТРОЙСТВА СИСТЕМЫ УПРАВЛЕНИЯ. Подробнее

Сервисная информация Грузовые автомобили

Сервисная информация Грузовые автомобили Группа 28 Выпуск 2 Модуль управления двигателем (ЭСУД), Диагностический код неисправности (DTC), Руководство по выбросам выхлопных газов 2010 CHU CXU GU TD 873 Предисловие Описания и процедуры обслуживания содержали

Подробнее

ДВИГАТЕЛЬ СТУЧИТ ИЛИ ГРЕХАЕТ

EINE KNOCKI OR RTTLI DIGNOSTICS ECD SYSTEM (1KD FTV) (с августа 2004 г.) 05 713 05M5P 02 Эта процедура поиска неисправностей проверяет наличие стуков и дребезжания.Детонация наиболее вероятна, когда двигатель

Подробнее

Wynn s Extended Care

Wynn s Extended Care Каждый автомобиль заслуживает самого лучшего ухода ... особенно вашего. Как обеспечить надежность вашего надежного транспорта? Положитесь на Wynn s, потому что Wynn s заботится об автомобилях

Подробнее

Введение в электронные сигналы

Знакомство с электронными осциллографами сигналов Осциллограф отображает изменения напряжения во времени.При необходимости во время диагностики цепей используйте осциллограф для просмотра аналоговых и цифровых сигналов. Рис. 6-01

Подробнее

Впрыск топлива в Орегоне

FORD POWERSTROKE DIAGNOSTICS 1994-2003 Это руководство не заменяет собой соответствующие руководства по диагностике и диагностический прибор. Он предназначен для использования с соответствующими инструментами для диагностики и решения проблем, связанных с управляемостью

. Подробнее

Информация о техническом обслуживании

Информация о техническом обслуживании ЖАЛОБА: ПРИЧИНА: 1996-20 ОПРЕДЕЛЕНИЯ Когда автомобиль VW / Audi проявляет признаки неисправности или находится в отказоустойчивом состоянии, технический специалист во многих случаях не может связаться с бортовым

. Подробнее

Сводка кодов неисправности трансмиссии EOBD

Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar XJ Range V6, V8 N / A и V8 SC 2003.5 Модельный год См. Страницы 2 9 для получения важной информации об использовании сводок кодов неисправности трансмиссии.

Подробнее

СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ

CH-71 ОПИСАНИЕ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ На модели для США используется система предупреждения о давлении в шинах с прямым измерением. Если автомобиль продолжает движение с 1 или более из 4 накачанных до низкого уровня

Подробнее

ЭЛЕКТРОПРОВОДКА (R.H. ПРИВОДНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА)

C-1 ЭЛЕКТРОПРОВОДКА (АВТОМОБИЛИ С ПРАВЫМ ПРИВОДОМ) СОДЕРЖАНИЕ ОБЩЕЕ .......................... 3 КОНФИГУРАЦИЯ ЖГУТОВ ПРОВОДОВ ....... .................. 4 ОТДЕЛЕНИЕ ДВИГАТЕЛЯ ................ 4 ПЕРЕДНЯЯ ПАНЕЛЬ .......... .................

Подробнее

Lotus Service Notes Раздел EMP

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Подраздел EMP Страница Список диагностических кодов неисправностей EMP.1 3 Диагностический инструмент Lotus Scan EMP.2 43 Расположение компонентов системы управления двигателем EMP.3 45 Процедура настройки механической дроссельной заслонки

Подробнее

Дизель: устранение неисправностей

Дизель: Устранение неисправностей Возможная причина Двигатель не запускается Трудно запускается двигатель Неровная работа на более низких оборотах Недостаточная мощность Детонация / появление розового пятна на дизеле Черный Белый Синий Низкая компрессия X X X Низкое давление топлива X X

Подробнее

Кондиционер, электрические испытания

просто тест.Кондиционер, электрические испытания 01-253 Испытание проводов и компонентов с помощью испытательного бокса VAG1598 Специальные инструменты и оборудование VAG 1598 Испытательный бокс и переходной кабель VAG 1598/11 и VAG 1598/12 VAG1526

Подробнее

Электронное управление мощностью

Обслуживание. Программа самообучения 210 Устройство и принцип работы электронного регулятора мощности В системе электронного регулятора мощности дроссельная заслонка приводится в действие только электродвигателем.Это устраняет необходимость

Подробнее

Система улавливания паров топлива

просто тест. Система улавливания паров топлива 20-48 Описание функций системы адсорбера СУПБ В зависимости от давления воздуха и температуры окружающей среды пары топлива будут образовываться выше уровня топлива в

. Подробнее

Назначение неисправностей V-MAC III

Назначение неисправностей V-MAC III ЭЛЕКТРИЧЕСКИЕ НЕИСПРАВНОСТИ Сбой цепи Stp Последовательность мигания 4 Давление масла в двигателе, низкое напряжение / обрыв 1 1 P 100 4 128/143 4 Высокое напряжение давления масла в двигателе 1 1 P 100 3 128/143 9 барометрическое

Подробнее

G ДЕТАЛЬ КОЛИЧЕСТВО РАЗЪЕМОВ

A 1 A / C Ambient Temp.Датчик 11070 Пряжка SW, правая (с сиденьем с электроприводом) Двигатель вентилятора конденсатора кондиционера (1G FE) 10928 B 9 Пряжка SW, правая (без сиденья с электроприводом) 11212 A Двигатель вентилятора конденсатора с 2 кондиционерами (2JZ GE)

Подробнее

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1988 Toyota Celica 1987-88 TOYOTA Engine Cooling Systems Celica ОПИСАНИЕ Базовая система жидкостного охлаждения состоит из радиатора, водяного насоса, термостата, вентилятора охлаждения, герметичной крышки,

Подробнее

Типовые входы ECM / PCM

Типичные входы ECM / PCM Компоненты компьютерной системы делятся на две категории: датчики (входы) и управляемые компоненты (выходы).В каждой системе есть датчики. Не в каждой системе есть все перечисленные,

Подробнее

Привод-вихревой клапан ОПИСАНИЕ

США / Канада, 2007 Sprinter Diesel V6 Dodge. Информация о вихревом клапане Привод - вихревой клапан ОПИСАНИЕ Соединительный механизм вихревого клапана соединяет вихревые клапаны во впускном коллекторе с приводом вихревого клапана.

Подробнее

Сервис мануал грузовиков

Руководство по обслуживанию грузовых автомобилей Группа 36 Электронный блок управления автомобилем (MID 144), диагностический код неисправности (DTC), руководство с даты сборки 1.2007 PV776-88951780 Предисловие Описания и процедуры обслуживания содержат

Подробнее

Почему и как мы используем контроль мощностей

Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, загруженности, загрузки продукта, изменений окружающей погоды,

Подробнее

MINI ДОГОВОРЫ НА РАСШИРЕННОЕ ОБСЛУЖИВАНИЕ

MINI РАСШИРЕННОЕ ОБСЛУЖИВАНИЕ ЗАКЛЮЧАЕТ МЕНЬШЕ РАССМОТРЕНИЯ, БОЛЬШЕ НЕДЕЛЯ! ПОСТОЯННОЕ ПОКРЫТИЕ ДЛЯ ВАШЕГО НОВОГО, Б / У ИЛИ СЕРТИФИЦИРОВАННОГО ПРЕДВАРИТЕЛЬНОГО ПРИМЕНЕНИЯ MINI.Подходит ли ваш одометр к концу вашего первоначального 4-летнего / 50000-мильного

Подробнее

БЮЛЛЕТЕНЬ технического обслуживания

БЮЛЛЕТЕНЬ технического обслуживания 29 сентября 2003 г. Название: Модели: 00 03 Avalon, Camry & Solara, 0 03 Sienna EG03-03 УВЕДОМЛЕНИЕ О ПРОВЕРКЕ TSB ДВИГАТЕЛЯ: 5 декабря 2003 г .: Таблицы запасных частей и гарантии были изменены.

Подробнее

Информация и инструкции

Информация и инструкции Это руководство по эксплуатации состоит из нескольких разделов, каждый из которых охватывает определенную группу тракторов колесного типа.Указатель вкладок на предыдущей странице можно использовать для поиска раздела, относящегося к

. Подробнее

Операция Fenix ​​/ Renix 35

Эксплуатация Fenix ​​/ Renix 35 Предисловие Кассета с программным обеспечением Multi-Tester plus / pro - это компонент, который придает диагностическому оборудованию уникальные тестовые характеристики: все данные, необходимые для создания тестовой системы

Подробнее

ТОПЛИВНАЯ СИСТЕМА 3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
