Втягивающее реле стартера: устройство, неисправности, проверка

Знакомая многим автолюбителям ситуация, когда после 2-3-х неудачных попыток запустить мотор, под капотом раздается треск втягивающего реле и стартер отказывается прокручивать двигатель. Особенно это актуально в зимний период, когда емкость аккумулятора падает и он быстро разряжается.

Для того, чтобы лучше понять причину неисправности втягивающего реле (ВР), давайте вкратце вспомним устройство самого стартера и по какой схеме он работает на автомобиле.

Напомним

Стартер автомобиля является электрическим двигателем кратковременного действия. Если силовой агрегат не запускается с трех-пяти попыток, то нужно искать причину и не крутить его зря, так как это в большинстве случаев отражается на его дальнейшем существовании. Говоря простым языком — не стоит его «насиловать».

Устройство автомобильного стартера

Стартер состоит из корпуса (внутри которого расположена обмотка статора) и ротора, вращающегося на двух подшипниках, а также втягивающего реле.

На конце вала ротора находится обгонная муфта (бендекс) снабженная зубчатой шестерней, которая при пуске входит в зацепление с маховиком коленчатого вала.

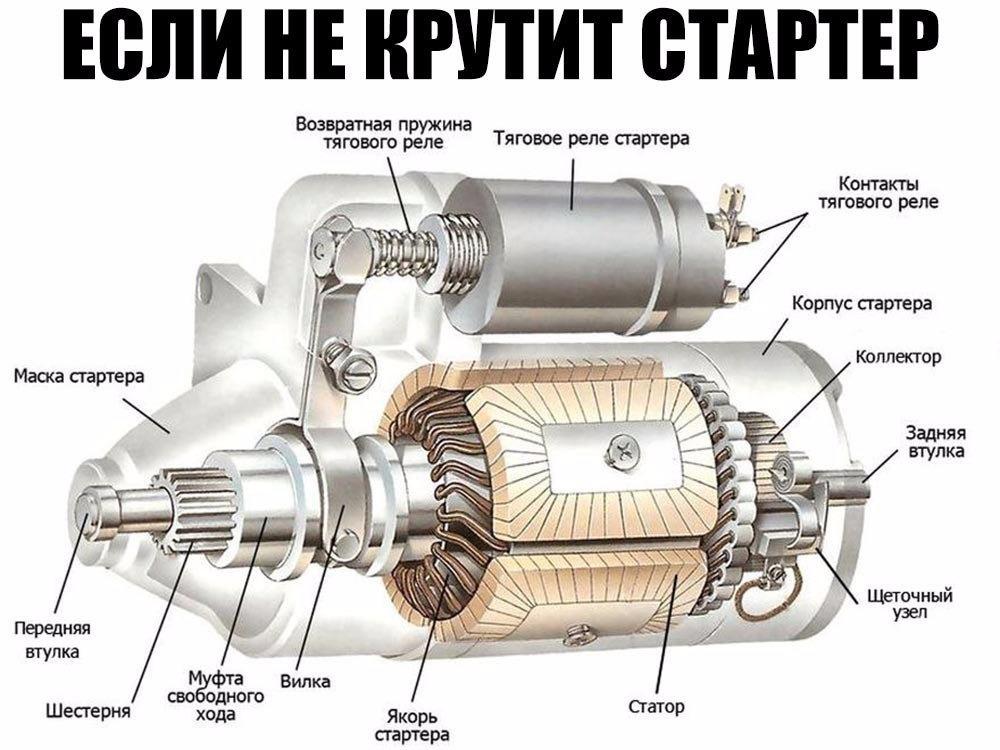

Схема стартера

В задачу реле входит запуск стартера и обеспечение соединения с маховиком для пуска двигателя.

Устройство реле

Реле состоит из корпуса, в котором размещены обмотки, сердечника, возвратной пружины, центрального контакта, крышки с двумя силовыми контактами, выполненных в виде болтов, резьба которых выступает из крышки. В крышке также имеется разъем, куда приходит питание от замка зажигания в момент пуска двигателя.

На один из болтов приходит постоянный «плюс» с аккумуляторной батареи, а второй контакт соединен со статорной обмоткой.

Схема втягивающего реле

Сердечник реле соединен посредством вилки с бендексом. Вилка в свою очередь работает по принципу коромысла. При втягивании сердечника, он выталкивает обгонную муфту на встречу с маховиком двигателя, а при отпускании сердечника бендекс отводится назад.

Схема работы

При повороте ключа зажигания в положение «пуск» на обмотку реле подается питание, в втягивающей обмотке создается магнитное поле, которое втягивает сердечник катушки, замыкающий силовые контакты. Одновременно сердечник через вилку выталкивает обгонную муфту к маховику коленвала, заставляя последний прокручиваться.

Конструктивно ВР имеет две обмотки: втягивающую и удерживающую.

Втягивающая обмотка втягивает сердечник, который через центральный контакт, соединяет силовые разъемы реле, перебрасывая питание с аккумулятора на электродвигатель стартера, заставляя последний работать.

Все это время удерживающая обмотка удерживает сердечник, обеспечивая подачу питания на электродвигатель стартера.

В случае, когда аккумуляторная батарея разряжена, то ее силы хватает, чтобы сработала втягивающая обмотка, но не хватает напряжения для удерживающей. Сердечник под усилием возвратной пружины отходит назад, и втягивающая обмотка опять пытается втянуть его в катушку, но удерживающая не может его удержать, и он вновь отходит назад.

Вот именно эти попытки реле заставить перебросить питание с батареи на статорную обмотку и слышит водитель в виде частых щелчков (треска), когда сердечник реле многократно втягивается и отпускается при подаче питание на реле.

Неисправности втягивающего реле:

• Подгорание силовых и центрального контактов

Здесь один провод короче другого. Его нужно зачистити и нарастить путем пайки.

• Поломка возвратной пружины

Отвалились болты втягивающего

• Межвитковое замыкание

• Короткое замыкание в одной из обмоток

• Обрыв

• Ослабление креплений

Причины неисправностей:

• Подгорание разъемов вызвано в большинстве случаев плохим контактом в соединениях или долгой работой стартера, когда двигатель продолжительное время «отказывается» запускаться;

• Поломка пружины может быть вызвана как механическим повреждением, так и от длительной подачи напряжения, когда витки пружины просто выгорают;

• Межвитковое замыкание в обмотках также происходит от длительного воздействия напряжения при плохом запуске двигателя. Бакелит, которым покрыты провода для защиты, нагревается, начинает плавится и витки соединяются друг с другом;

• При выплавлении защитного покрытия один из витков может начать контактировать с «массой» корпуса, что вызовет короткое замыкание;

• Обрыв может быть вызван перегоранием одного из витков обмотки;

• При ослаблении крепления ВР наступает перекос и сердечник не может полностью втянуться внутрь корпуса, чтобы замкнуть силовые контакты.

Признаки неисправности:

• Одиночные или частые щелчки, стартер не крутит

• Сильный нагрев корпуса

• Стартер не выключается

Как проверить исправность реле

В случае, когда слышны частые щелчки и стартер не крутит, то причиной могут являться разряженная аккумуляторная батарея или слабое соединение «массы».

Когда же раздается один четкий щелчок, но стартер не крутит, то это «говорит» либо о подгорании силовых разъемов, либо о проблемах в самом стартере.

Для того, чтобы убедиться в том, что неисправность находится в самом реле, нужно перемкнуть отверткой (двигатель на нейтрале) его силовые контакты и если стартер заработает, то «виновато» само реле. Его необходимо снять и прозвонить тестером.

Проверка мультиметром

Если же стартер не отзывается, то проблемы могут быть как в нем самом, так и в реле. Нужен его демонтаж, разборка и дефектовка всех элементов.

Когда реле вообще не отзывается на поворот ключа зажигания в положение «пуск», нужно проверить приходит ли в это время питание на управляющий разъем (вывод расположен на его крышке).

Если питание не приходит, то необходимо проверить исправность замка зажигания и цепь питания от него до управляющего контакта.

Когда на управляющем контакте есть питание, то нужно проверить тестером сколько вольт приходит на силовой контакт от аккумулятора, а затем (нужен помощник) при пуске стартера проверить тестером сколько вольт приходит на второй контакт.

Если, например, на контакт от батареи приходит 12.8В, а перебрасывается 6-7В, то силовые контакты подгорели и их необходимо либо зачистить, либо заменить.

В случае, когда реле разборное, то нужно отдать крепление крышки и зачистить силовые и центральный контакты, если же реле неразборное, то его необходимо заменить.

Как поступить в случае поломки

При отказе реле, нужно, как было сказано выше, поставить нейтральное положение КПП, включить зажигание и перемкнуть между собой силовой контакт от аккумуляторной батареи и управляющий разъем. Двигатель запустится и можно будет добраться до гаража или ближайшего СТО.

В заключение

Периодически проверяйте зарядку аккумулятора и работу генератора, чтобы батарея всегда находилась в заряженном состоянии, способной выдать необходимое напряжение для срабатывания стартера.

Стартер со свтягивающим для ВАЗ 2107

устройство, схема, принцип работы, признаки неисправности, как проверить, снять и разобрать, ремонт своими руками — Рамблер/новости

Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

Как выглядит, где находитсяКак работает втягивающее реле стартераПризнаки и причины неисправностиКак проверитьКак разобратьРемонт своими руками$(‘.index-post .contents’).toggleClass(‘hide-text’, localStorage.getItem(‘hide-contents’) === ‘1’)

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад).

Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282B. Его вес составляет более 220 тонн. Для того чтобы попасть в его кабину, нужно преодолеть целых 16 ступеней. Кузов этого «монстра» может свободно уместить частный дом, а его грузоподъёмность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат — образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться.

Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов — произвести их замену.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

щелчком заканчивается поворот ключа, однако без вращения стартера;ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.

Причины, по которым переключатель может выйти из строя, такие:

нарушение целостности устройства из-за брака, механического износа или во время аварии;короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера.Это нужно делать периодически.

Как проверить

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить,в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве.

Удобнее проводить проверку, когда стартер отсоединён.

разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).

Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Узнайте, что проверять, если авто не заводится, а стартер крутит.

Необходимые инструменты и оборудование такие:

дрель-шуруповёрт;паяльник на 100 Ватт;щётка по металлу;медный многожильный провод;мягкий деревянный брусок.

Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:

Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта.Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление.Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок. То же самое проделать с другим концом обмотки.Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом.

Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Читайте также, как работает стартер.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

Схема втягивающего реле стартера


Устройство втягивающего реле стартера и его замена + Видео » АвтоНоватор

Устройство втягивающего реле стартера – электрического магнита, который предназначен для подведения к венцу маховика шестерню бендикса, относительно простое. Поэтому ремонт данного механизма, часто называемого тяговым, любой более-менее опытный автолюбитель может осуществить самостоятельно.

Тяговое реле стартера – какие функции оно выполняет?

Втягивающий механизм был изобретен Чарльзом Кеттерингом. Именно благодаря ему уже в 1912 году было выпущено первое авто с таким устройством и системой электрического зажигания, что позволило отказаться от запуска мотора при помощи специальной ручки, помещаемой в шкив коленчатого вала. Описываемое нами приспособление предназначено для выполнения ряда важных функций, в частности таких:

  • синхронизация при запуске двигателя автомобиля функционирования цепей стартера;
  • перераспределение электрической энергии между мотором стартера и электромагнитным реле;
  • подведение шестерни бендикса к маховику, а после пуска – возвращение ее в начальное положение.

Интересующий нас механизм не стоит путать с реле включения стартера, которое располагается в моторном отделении.

Реле включения также имеет большое значение для функционирования стартера автомобиля, но оно выполняет совершенно иные задачи.

Принцип работы и устройство втягивающего реле стартера

Данный механизм состоит из следующих элементов:

  • электромагнит с удерживающей и втягивающей обмоткой;
  • корпус;
  • контакты;
  • якорь;
  • возвратная пружина (она находится в сердечнике устройства).

При подаче напряжения на обмотки втягивающего механизма (оно возникает при повороте ключа зажигания) создается магнитное поле, которое передвигает якорь стартера. Этот якорь в свою очередь давит на возвратную пружину и сжимает ее. Конец вилки, размещенный на противоположном от корпуса устройства конце, начинает перемещаться к маховику, что приводит к зацеплению шестерни с его венцом.

При этом происходит замыкание так называемых «пятаков» – пары контактов, встроенных в конструкцию рассматриваемого нами реле. В результате всех указанных движений удерживающая обмотка включается и передает на обмотку двигателя требуемый ток, который приводит во вращение зацепленный с шестерней маховик и вал.

Когда ключ зажигания возвращается в первоначальное положение (пуск двигателя произведен), «пятаки» размыкаются, механизм перестает получать электрическую энергию. Как результат – якорь, управляемый возвратной пружиной, становится в свое начальное положение, а маховик выходит из зацепления с бендиксом. Как видим, устройство тягового реле стартера простое, по этой причине принцип его работы может уяснить любой водитель.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

  • разрушения материалов в результате их усталости и потери прочности;
  • сгорания обмотки стартера либо реле;
  • выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей.  Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.
Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.
Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если же на вашем транспортном средстве установлено неразборное втягивающее устройство, «разложить» его полочкам не получится. Придется купить новое реле и установить его на место старого. Вся операция, учитывая простое устройство втягивающего реле стартера, займет у вас от силы 15 минут.

Оцените статью: Поделитесь с друзьями!

Устройство и возможные неисправности втягивающего реле стартера — Схемы стартеров — Стартеры — Каталог статей

Втягивающее реле, самая часто заменяемая деталь стартера.

Устройство и работа стартера см. здесь

Надо, не надо, меняют на всякий случай.

Неисправность втягивающего реле бывает неочевидной и точно определить, что неисправно втягивающее не всегда удается.

Разберемся со схемой и устройством втягивающего реле, это поможет понять неисправности втягивающего реле.

Стартер это мощный электромотор, который может использовать только 12 Вольт, предлагаемых аккумулятором, при таком низком напряжении, для получения  достаточной мощности через стартер необходимо пропускать очень большой ток — сотни ампер. Такой ток может протекать только через толстые провода. Тянуть такой провод от аккумулятора к замку зажигания, а потом обратно к стартеру очень неудобно. Провода трудно спрятать, клеммы получаются  очень толстые и грубые, сам замок должен быть огромным.  В общем так никто и не делает. Стартер включают через реле. Втягивающее реле это мощный соленоид — электромагнит с подвижным сердечником. Оно замыкает контакты, через которые проходит большой ток стартера и за одно задвигает бендикс в зацепление с маховиком.

В этом случае толстые провода (на схеме черный провод) могут идти прямо к стартеру, а через замок зажигания проходят обычные тонкие провода, (на схеме красный провод). Через замок зажигания включаются обмотки втягивающего реле, они потребляют ток около 50 ампер…



Контакты втягивающего реле — это два толстых медных винта. К одному подходит толстый плюсовой провод  от аккумулятора, а от второго провод уходит в мотор стартера.

При повороте замка зажигания на запуск  ток идет в обмотки втягивающего реле. Обмоток две, они обе создают сильное магнитное поле и сердечник скачком втягивается внутрь корпуса, ударяет по контактному диску, который, в свою очередь ударяет по контактам втягивающего реле и надежно замыкает их, появляется основной ток стартера и мотор стартера начинает вращаться.

Мощная втягивающая обмотка, в этот момент шунтируется, то есть ток через нее больше не идет, остается в работе только слабая удерживающая обмотка, но ее силы вполне хватает, для надежного удержания замкнутых контактов. Такой прием позволяет перераспределить мощность аккумулятора со втягивающего реле на сам стартер.









Когда двигатель завелся, ключ замка отпущен, ток удерживающей обмотки пропадает и пружина возвращает сердечник на место, контакты втягивающего размыкаются и мотор стартера останавливается.









Все втягивающие реле имеют две обмотки втягивающую и удерживающую, зачем см здесь



Подвижный контакт втягивающего реле с контактным диском имеет довольно сложную конструкцию

Во-первых контактный диск доложен быть изолирован, чтобы не закоротить цепи стартера, поэтому с обеих строн он зажат текстолитовыми шайбами. Во вторых, он должен иметь подвижную посадку на свой якорек. Кроме осевого перемещения вперед назад, он должен иметь свободу прекоса.













Прижимная пружинка обеспечивает свободу перемещения сердечника реле и гарантирует прижатие контактного диска с определенной силой

Пружинка со стороны контактов надежно отталкивает контактный диск после отключения.

На второй картинке видно, зачем контактный диск имеет свободу прекоса, Если контакты имеют разную высоту, они все равно надежно замыкаются.

Как проверить контакты втягивающего реле?

Втягивающее не работает !

Во первых не факт, что дело во втягивающем. Не работать может сам мотор стартера, может быть просто разряжен аккумулятор, Могут быть плохие контакты, плохая масса. Вполне возможно, что не работают контакты замка зажигания.

Короче, прежде чем менять втягивающее, надо подумать и проверить. Как проверить втягивающее реле? см здесь



Возможные неисправности втягивающего реле

Наиболее частая проблема — это износ и подгорание силовых контактов, при этом реле обычно щелкает, но стартер не включается.

Плохой контакт управляющего провода или обрыв соединения с клеммой управляющего провода, В этом случае полная тишина, стартер даже не щелкает

Отгорание концов обмоток внутри втягивающего, если оборвана втягивающая обмотка, то тишина, если оборвана удерживающая обмотка, то слышно частые громкие щелчки.

Загрязнение и подклинивание сердечника.

Проверка втягивающего реле см.здесь

Ремонт втягивающего реле

Здесь важно разбирается втягивающее или нет.

Разбирается — это значит можно отпаять и открутить карболитовую крышку с толстыми контактами.

В этом случае можно очистить или поменять контактные болты и контактный диск. Можно припаять оторванные проводки.

Если крышка завальцована и не снимается, то не стоит связываться с ремонтом надо сразу поставить новое реле.



Ремонтопригодные втягивающие реле

Съемные крышки на втягивающих стартеров БАТЭ (Газель, ВАЗ, КАМАЗ)

и на стартера КЗАТЭ типа 57 и типа 60. эти втягивающие ремонтируются очень легко.







Втягивающее реле стартера

Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.

Функции втягивающего реле стартера

1.    Синхронизация действий всех цепей стартера;
2.    Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3.    Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.



Рис. №1. Стартер в разборе со втягивающим реле

Принцип действия втягивающего реле

Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.

Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.

Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.

При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.

Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.

Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.

Подключение тягового реле стартера


Рис. №2. Схема присоединения обмоток тягового реле стартера

Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).

Устройство втягивающего реле

  • Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
  • Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
  • Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
  • Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.

Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.

Существующие неисправности втягивающего реле

Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1.    Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2.    Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3.    Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.

Нестандартная диагностика тягового реле с помощью токоизмерительных клещей

Для определения неисправности стартера и его втягивающего реле  достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.

1.    При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2.    Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.



Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен

3.    Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.


Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается

4.    Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.

Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.

Почему с нами удобно работать

Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.

Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.

Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.

Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.

Втягивающее реле стартера: ремонт, замена. Как проверить?

За успешный запуск двигателя отвечает втягивающее реле стартера. Ситуация, когда отсутствует реакция на поворот ключа в замке зажигания, знакома многим автолюбителям. Под капотом раздаются жужжание электромотора, сухие щелчки, а то и вовсе царит тишина. Результат один – машина не заводится.

Содержание этой статьи

Это может говорить о том, что неисправна одна-единственная деталь, которая одновременно выполняет две функции:

  • Замыкает цепь основного электромотора стартера, приводя во вращение его ротор.
  • Создаёт усилие на вилке, перемещающей по валу ротора бендикс. Шестерня бендикса входит в зацепление с зубчатым венцом маховика ДВС и передаёт крутящий момент от электромотора на коленчатый вал.

В дальней дороге не всегда есть возможность воспользоваться услугами ремонтной мастерской или вызвать на помощь выездную бригаду специалистов. Приходится справляться своими силами. Чтобы не оказаться полностью беспомощным, необходимо изучить принцип работы стартера и втягивающего реле и их устройство. Начнём по порядку.

По данной теме есть похожая статья — Ремонт стартеров и генераторов авто своими руками.

Конструкция стартера

Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:

  • Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
  • Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
  • Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.

Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

Схема втягивающего реле стартера
Устройство втягивающего реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

  1. Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
  2. Приводной шток, закреплённый на сердечнике.
  3. Возвратная пружина якоря.
  4. Замыкающий шток с расположенной на нём контактной пластиной.
  5. Пружины сжатия и возврата контактной пластины.
  6. Втягивающая обмотка.
  7. Удерживающая обмотка.
  8. Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
  9. Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
  10. В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.

Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.

Принцип работы стартера и втягивающего реле

От описания устройства перейдём к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

  • Замыкаются клеммы контактной группы. Ток подаётся на болты контактных пластин, а через них на обмотки.
  • Образовавшееся на обмотках электромагнитное поле двигает сердечник в направлении задней крышки.
  • Сердечник тянет за собой конец вилки, закреплённой в маске стартера. Вилка перемещает бендикс (обгонную муфту), расположенный на валу основного электродвигателя стартера.
  • Бендикс входит в зацепление с зубчатым венцом коленчатого вала.
  • Замыкающий шток под давлением на него сердечника смещается назад и перемыкает контактные пластины.
  • Ток поступает на обмотки основного электромотора. Якорь вращается и приводит в движение коленчатый вал ДВС.
  • После прекращения подачи напряжения детали узла под воздействием возвратных пружин возвращаются в исходное положение.

При выходе узла из строя стартер перестаёт нормально функционировать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:

  • Механические повреждения.
  • Обрыв в обмотке.
  • Обгорание или разрушение замыкающих пластин.

Мало изучить устройство и понять, как работает механизм. Желательно научиться выявлять и устранять поломки.

Втягивающее реле стартёра. Устройство и принцип работы. Видео:

Признаки неисправности втягивающего реле стартера

Приступать к диагностике и ремонту следует при появлении первых тревожных симптомов. Это позволит существенно снизить расходы на ремонт и избежать серьёзных неприятностей. Перечислим основные симптомы:

  • Стартер крутит вхолостую, коленчатый вал не вращается.
  • В районе реле раздаются щелчки, но электромотор не работает.
  • Двигатель завёлся, но бендикс не выходит из зацепления с зубчатым венцом маховика коленвала.
  • Реакция на поворот ключа в замке зажигания или нажатие кнопки «Старт» отсутствует полностью.

Существует ряд первичных причин, по которым не срабатывает втягивающее реле стартера.

Прежде чем двигаться дальше, следует убедиться в исправности электропроводки, проверить предохранители и контактную группу замка зажигания.

Вполне возможно, что именно они являются источником возникших проблем.

Как снять втягивающее реле?

Не стоит пытаться искать и устранять неисправность непосредственно на автомобиле. Значительно проще сделать это, полностью демонтировав стартер. Для этого придётся:

  • Отключить аккумулятор, сняв с него клеммы. В противном случае в ходе работ может случиться короткое замыкание, в результате которого АКБ и другие электрические компоненты выйдут из строя.
  • Отсоединить электропроводку от втягивающего реле.
  • Отвернуть болты, которыми стартер крепиться к двигателю автомобиля, и извлечь деталь.

Лишь после этого можно переходить к диагностике, снятию, ремонту или замене интересующего нас узла. Первая проверка выполняется без предварительной разборки. Для её выполнения:

  • Подают ток от плюсовой клеммы аккумуляторной батареи на контакты втягивающего реле.
  • С помощью провода перемыкают корпус детали (массу) с минусовой клеммой АКБ.

Когда всё исправно, электродвигатель начнёт вращаться, а бендикс выдвинется вперёд. При прекращении подачи напряжения электромотор прекращает работу и муфта возвращается в исходное положение. Но могут быть и другие варианты:

  1. Электродвигатель работает, бендикс выдвигается, но назад не возвращается.
  2. Бендикс выдвигается, но электромотор не включается.
  3. Реле щёлкает или вовсе не срабатывает. Бендикс неподвижен. Стартер не крутит.

Но это всё симптомы, а необходимо выявить причины неисправностей. Для их поиска необходимо демонтировать реле, отвернув болты крепления к крышке и аккуратно отсоединив шток от вилки.

В некоторых случаях это удаётся сделать, лишь сняв переднюю крышку целиком.

Проверка втягивающего реле стартера. Видео:

Как проверить втягивающее реле стартера?

Причиной того, что муфта не возвращается в исходное положение, являются механические поломки – повреждение штока, сердечника, возвратных пружин. Деталь однозначно подлежит замене. В остальных случаях можно продолжить проверки и попытаться вернуть узлу утраченную работоспособность. Проверка втягивающего реле стартера выполняется в несколько этапов:

1. Подсоединяем клеммы обмоток и контактных пластин к плюсу аккумулятора, а корпусом реле касаемся минуса. Шток перемещается? Переходим к следующему этапу диагностики.

2. С помощью мультиметра замеряем сопротивление между контактами обмоток. В сети выложено немало видео, где показано, как производятся подобные замеры. Их авторы делают всё, в принципе, правильно. Только забывают сказать, что параметры сопротивления в зависимости от модели стартера различны.

В поисках точных показателей приходится изучать техническую документацию.

Если доступа к достоверным данным нет, придётся исходить из того, что не должно быть ни обрыва, ни сопротивления, превышающего 10 Ом.

Восстановить обмотки самостоятельно, да ещё в полевых условиях, не получится. Тут наверняка потребуется новая запчасть. Но если показатели сопротивления в норме, проверяем дальше.

3. Подсоединяем щупы мультиметра к силовым клеммам реле. Вставляем и утапливаем до конца сердечник. Показатели не должны существенно отличаться от тех, что получены при замере сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

В последнем случае можно попытаться разобрать узел и почистить контактные пластины. Для этого, как минимум, конструкцией детали должна быть предусмотрена возможность разборки.

Ремонт втягивающего реле стартера своими руками

Самостоятельный ремонт требует определённых навыков. Браться за дело, не имея ни опыта, ни необходимого инструмента не стоит. Строго говоря, установка новой детали всегда предпочтительнее, чем ремонт вышедшей из строя.

Но иногда просто нет другого выхода. Например, если поломка произошла в дороге, вдали от магазинов запасных частей.

Если вы решились на ответственный шаг, придётся сначала удалить грязь с поверхности узла, воспользовавшись жёсткой щёткой и тряпкой, смоченной в керосине, уайт-спирите и т. п. После этого производится внешний осмотр на предмет ознакомления с устройством корпуса реле.

Ремонт и замена катализатора своими руками. — здесь больше полезной информации.

Как разобрать втягивающее реле стартера?

Вскрывать завальцованный корпус нет никакого смысла. Это сложная процедура с непредсказуемым результатом. Но, если производитель предусмотрел возможность вскрытия втягивающего реле, закрепив его заднюю крышку отдельными винтами или гайками на силовых клеммах, то доступ к контактным пластинам не станет серьёзной проблемой. Достаточно отвернуть крепления и подцепить крышку с помощью ножа или отвёртки.

Вас заинтересует эта статья — Ремонт стартеров и генераторов авто своими руками.

Чистка контактов и замена отдельных деталей

После снятия крышки вы сможете оценить состояние контактных пластин. Нагар или окисление следует удалить, воспользовавшись наждачной бумагой. Повреждённые пружины, если таковые имеются, можно попытаться заменить, подобрав подходящие по размеру и характеристикам. Подбор пружин – дело весьма сложное. Приходится замерять не только размеры, но и развиваемое усилие. Сделать это, не имея в своём распоряжении специального оборудования, не получится.

Закончив ремонт, помещаем крышку на место, смазав место соединения герметиком, закрепляем её и производим повторную проверку. Убедившись, что все параметры находятся в норме, устанавливаем реле на стартер и выполняем окончательную сборку.

Говоря по совести, надолго такого ремонта не хватит. Пластины со временем выгорают, истончаются и уже не способны обеспечить надёжный контакт. Ещё раз отмечаем, что такие работы целесообразно проводить лишь в тех ситуациях, когда нет доступа к запасным частям. В остальных случаях правильным решением становится замена втягивающего реле стартера на новую и заведомо исправную деталь.

Реле стартера: описание,назначение,устройство,ремонт,фото,видео | АВТОМАШИНЫ

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

Содержание статьи

  • ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА
  • Основные компоненты и принцип работы системы пуска двигателя
  • ДИАГНОСТИКА И РЕМОНТ
  • Проверка втягивающего реле на снятом стартере
  • КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ
  • КАК ПОДКЛЮЧИТЬ
  • РЕМОНТ
  • ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ
    • Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
    • Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
    • Датчик расхода воздуха: принцип работы,виды,неисправности,фото
    • Обратный клапан топливной системы:функции,виды,устройство и принцип действия
ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

  • перераспределяет энергию между стартером и электромагнитным реле;
  • подаёт шестерни бендикса;
  • синхронизирует узлы стартера,
  • возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

  • Электрический мотор постоянного тока;
  • Бендикс;
  • Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

  • Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
  • Синхронизация работы всех узлов при запуске двигателя;
  • Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
  • Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ
ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.



Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.
КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

  • перегорание катушки,
  • механические повреждения,
  • естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

  • После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
  • При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
  • Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

  • Ваз 2109,
  • Ваз 2106,
  • Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

  • Отключите питание от аккумуляторной батареи.
  • Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.
  • Открутите гайку щёточного узла.
  • Снимите контакт с болта.
  • Открутите стяжные винты. Именно они соединяют реле с массой авто.
  • Открутите торцы гаек.
  • Разделите устройство напополам.
  • Осуществите замену сердечника.
  • Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия


Схема подключения стартера — Схемы стартеров — Стартеры — Каталог статей

Что такое стартер, см.здесь.


Как работает стартерный электродвигатель,  см.здесь


Схема включения обмотки возбуждения, см.здесь


Схема подключения стартера очень простая. В замке зажигания есть группа  контактов, которая замыкается при повороте ключа на запуск. Через эти контакты идет ток втягивающего реле. Для разгрузки этих контактов может стоять дополнительное реле, которое называется реле стартера.. .





Самый простой вариант. Ток втягивающего реле идет через контакты замка зажигания.

Ток втягивающего реле в первый момент, пока не замкнулись силовые контакты достигает 50 Ампер. Такой ток ток создает очень сильное намагничивание и сердечник ударно втягивается.



Во втягивающем реле две обмотки — втягивающая и удерживающая. Две обмотки нужны для того, чтобы можно было одну обмотку отключить, для экономии тока. Сначала, они срабатывают вместе — сдвигают  сердечник, он вводит в зацепление бендикс и замыкает силовые контакты. После замыкания контактов, сердечник еще какое-то время должен быть во втянутом состоянии. Удержание сердечника не требует большой сиды, поэтому  втягивающая обмотка сразу отключается, и ток потребляет только удерживающая.

Как работают две обмотки и как отключатся втягивающая см. здесь.

Втягивающая обмотка потребляет 40 Ампер, а удерживающая 10 Ампер, вместе они потребляют 50 Ампер. Это очень большой ток. Если его уменьшить, например намотать обмотки более тонким проводом, то силы магнитного поля не хватит, чтобы ударно втянуть сердечник.

Провода  от замка зажигания ко втягивающему реле должны быть довольно толстыми, а контакты замка, которые включают стартер, должны быть достаточно надежными, но, все равно они часто подгорают и стартер плохо включается.

Как разгрузить контакты и сделать управляющие провода тоньше?

Традиционное решение — надо применить промежуточное реле.

Электромагнитное реле — это такое устройство, которое подключает большой ток, с помощью маленького управляющего. тока.

Это замечательное устройство очень широко применяется в электротехнике, в том числе в автомобильном электрооборудовании. Все мощные устройства автомобиля — печки, вентиляторы, освещение, и т. п. включатся не напрямую, а через реле. Такое решение позволяет укоротить сильноточные цепи, сделать систему более надежной и сэкономить на толщине проводов.





Внутри реле есть силовые контакты, через которые проходит большой ток, Они подключены к выводам 30 — 87 и есть электромагнит, обмотка которого подключена в выводам  86 — 85 . Точка 85 обычно подключается к массе, Если на точку 86 подать плюс от контактов замка зажигания, то пойдет ток, сердечник электромагнита намагнитится и замкнет силовые контакты. Управляющий ток, который идет через обмотку реле, обычно от 100 мА до 1А., в зависимости от мощности реле, а ток, который замыкает реле, составляет десятки ампер.



Применение реле стартера







При замыкании контактов замка зажигания, ток идет от точки 86 через обмотку реле на массу, силовые контакты реле замыкаются и появляется ток от точки 30 к точке 87 — это ток втягивающего реле. После запуска двигателя. ключ возвращается и контакты замка размыкаются.- реле отключается, стартер выключается.

В современных автомобилях реле стартера, как большинство других реле, установлено в блоке предохранителей или отдельном блоке реле, надо смотреть описание машины.

На старых машинах (на 2108, 2109, на панели над двигателем под лобовым стеклом. на «Волгах» на левой бокой панели под торпедо, около левого колена водителя.

Обычно это реле ищут, если стартер не срабатывает. На реле стартера можно наткнуться. Если оно само срабатывает. При повороте ключа зажигания «на стартер», слышен тихий щелчок, Если прикладывать палец к корпусам реле, то можно понять какое реле щелкает, возможно это реле стартера. Щелкать в этот момент могут и некоторые другие реле, проверяя их по очереди можно понять какое реле — реле стартера.

Маленькие автомобильные реле не ремонтопригодны, их надо просто менять.



Зачем на грузовых стартерах два втягивающих ?

На этой картинке хорошо видно дополнительное реле, которое стоит сверху. Это конечно не втягивающее реле, у него нет задачи втягивания бендикса, оно просто выполняет функцию дополнительного реле, разгружая управляющие цепи  основного втягивающего реле, которое в таких мощных стартерах потребляет ток 80 — 100 ампер.

Полное руководство по решению всех проблем с соленоидами

Схема электрических соединений системы пуска

Цепь системы пуска

Во-первых, давайте проверим схему пусковой системы, электрическую схему, как показано на рисунке ниже. Есть соединение между стартером, аккумулятором автомобиля и замком зажигания. Рабочий контур стартера может быть активирован после включения зажигания.

Электросхема системы запуска показана на рисунке ниже.

Пока ключ зажигания не повернут в положение запуска, соленоид стартера не подключается к цепи запуска, и пусковая шестерня отделена от маховика. Как только переключатель зажигания повернут в положение запуска, цепь магнитной катушки подключится к электрической цепи.

Схема всасывающей катушки, как показано ниже:

Анод автомобильного аккумулятора (+)> предохранитель> переключатель зажигания (начальное положение)> клемма 50 соленоида> всасывающая катушка> клемма c переключателя соленоида> катушка возбуждения> положительная щетка> катушка якоря> отрицательная щетка> провод заземления> катод аккумуляторной батареи ( -)

Схема удерживающей катушки, как показано ниже:

Анод аккумуляторной батареи> предохранитель> выключатель зажигания (начальное положение)> клемма 50 соленоида> удерживающая катушка> провод заземления> катод автомобильного аккумулятора (-)

После того, как ток проходит через всасывающую катушку и удерживающую катушку, поскольку направление тока идентично, магнитное поле накладывается, и железный сердечник будет всасываться.

Затем железный сердечник заставляет муфту привода стартера двигаться назад, так что шестерня стартера может зацепиться с маховиком двигателя.

Когда шестерня стартера почти завершает зацепление (с маховиком), железный сердечник перемещается вперед в определенное положение, чтобы контактная панель соприкасалась с контактами. При этом включится электромагнитный переключатель стартера.

После того, как шестерня стартера полностью зацепится с маховиком, железный сердечник переместится вперед в крайнее положение, и переключатель соленоида будет плотно нажат и соединится со стартером автомобиля.В итоге стартер вращается, и двигатель запускается от привода стартера.

Схема стартера следующая:

анод автомобильного аккумулятора (+)> клемма 30 электромагнитного переключателя> контактная панель> клемма C электромагнитного переключателя> обмотка возбуждения> положительная щетка> катушка якоря> отрицательная щетка> заземляющий провод> катод автомобильного аккумулятора (-)

Когда клеммы 30 и C стартера подключены, втяжная катушка закорачивается.Положение железного сердечника после всасывания может поддерживаться только магнитной силой удерживающей катушки.

Когда ключ зажигания возвращается в положение «Вкл.» После запуска двигателя, пусковая цепь выключается, и стартер перестает вращаться. Приводная шестерня стартера возвращается пружиной, ведущая шестерня стартера отделится от маховика двигателя.

Схема электрических соединений соленоида стартера

Не в каждой машине есть реле стартера в системе запуска, а электрическую схему соленоида стартера можно узнать по типу реле стартера или без него.

1. Схема электрических соединений соленоида стартера — без пускового реле типа

Схема системы пуска без установленного реле стартера показана на рис. Ниже.

После включения зажигания клемма 50 переключателя зажигания подключается к узлу B8 центральной печатной платы через красный или черный провод, затем к клемме 50 соленоида стартера через узел C18 центральной цепи доска. Анод аккумуляторной батареи (+) подключен к выводу 30 стартера через черный провод.

При повороте переключателя зажигания в положение запуска направление тока следующее:
Анод автомобильного аккумулятора (+), пусковая шестерня переключателя зажигания, клемма 50, всасывающая катушка, клемма C, обмотка возбуждения, обмотка якоря, провод заземления, автомобиль катод батареи (-)

Между тем направление тока, которое проходит через удерживающую катушку, следующее:
анод автомобильного аккумулятора (+), пусковая шестерня замка зажигания, клемма 50, удерживающая катушка, соединение, катод автомобильного аккумулятора. (Рабочий процесс был представлен ранее в схеме подключения системы запуска)

2.Схема электрических соединений соленоида стартера — без реле стартера, тип

Для защиты выключателя зажигания во многих современных автомобилях используется реле стартера, управляющее соленоидом стартера. Электрическая схема соленоида стартера с реле стартера показана на следующем рисунке

.

Цепь управления пуском с реле стартера

Когда ключ зажигания не повернут на пусковую передачу, через катушку реле не будет проходить ток, и контакты реле стартера разомкнуты. Кроме того, на соленоид стартера не подается напряжение, и ведущая шестерня отделена от коронной шестерни маховика.

После поворота переключателя зажигания в положение запуска цепь катушки реле стартера будет проводящей, а направление электрического тока будет следующим:

После поворота переключателя зажигания в положение запуска цепь катушки реле стартера будет проводящей, а направление электрического тока будет следующим: анод автомобильного аккумулятора> клемма 1 переключателя зажигания> клемма 3 переключателя зажигания> клемма реле стартера ( одно использование для подключения к замку зажигания)> провод заземления катушки> катод автомобильного аккумулятора.

После того, как катушка соленоида стартера станет проводящей, контакты реле стартера замыкаются и подключаются к цепи всасывающей катушки и удерживающей катушки. (Рабочий процесс был представлен ранее в схеме подключения системы запуска)

Цепь управления пуском с реле стартера и предохранительным выключателем

В системе пуска с двигателем с электронным управлением клемма массы катушки реле стартера соединена с нейтральным положением переключателя зажигания (автомобили с автоматической коробкой передач могут запускать двигатель только в положении P&N) или блокировке выключатель сцепления, как показано на рис. слева.

.Реле стартера

: полное руководство

Источник: http://ontheofficewautoteacher.blogspot.com

Неисправное реле стартера можно отремонтировать, особенно если неисправность связана с грязью, блокирующей прохождение тока через контакты. Также, если выводы к компоненту повреждены. Перед проведением ремонта необходимо определить вид поломки или неисправности. Это связано с тем, что некоторые проблемы с реле стартера можно устранить, в то время как другие требуют установки нового реле. Чтобы выяснить проблему с реле стартера и его схемой, посмотрите тесты на диагностику неисправностей.

Как проверить реле стартера

Источник: http://impremedia.net

Вещи, которые вам понадобятся

Батарея на 12 В, цифровой мультиметр (убедитесь, что он может считывать значения сопротивления), зажимы «крокодил» и перемычки. Если у вас есть реле стартера, установленное на крыле, вам также понадобятся ключи и розетки.

Шаг 1

Надежно припаркуйте автомобиль и поставьте коробку передач на нейтраль или на парковку. Вы не хотите, чтобы автомобиль случайно двинулся вперед при работе под капотом.

Шаг 2

Начните с проверки состояния батареи. Слабая или разряженная батарея может вызывать симптомы, похожие на симптомы неисправного реле стартера, и вы должны исключить это. Чтобы проверить уровень заряда аккумулятора, включите автомобильные аксессуары и проверьте, сможет ли он их запитать.

Для более точной диагностики вы можете проверить напряжение батареи. Он должен показывать не менее 12 вольт (мы предполагаем, что в автомобиле используется аккумулятор на 12 В). Если вы обнаружите, что ваша батарея разрядилась, было бы целесообразно приобрести батарею получше и использовать ее для проверки проблем с запуском.

Шаг 3

Найдите реле. Это будет в разных местах в зависимости от конкретного автомобиля. Некоторые автомобили имеют реле под капотом в длинном ящике, в котором находятся предохранители и реле. У других реле стартера будет прикреплено к правому крылу с помощью винтов. Иногда реле стартера находится под приборной панелью и позади автомагнитолы. Если вы не можете найти реле в своем автомобиле, обратитесь к его руководству.

Шаг 4

Для реле адсорбера: отсоедините аккумулятор и другие клеммы, сняв гайки, удерживающие провода к реле.Удалите крепежные винты. Снять реле стартера блока предохранителей не составляет труда. Их личность обычно указывается на крышке блока предохранителей. Используйте его, чтобы определить положение реле стартера. Затем осторожно, но сильно вытащите его.

Обратите внимание на ориентацию с целью замены, чтобы не установить его неправильно после ремонта. Для снятия некоторых реле стартера может потребоваться другой способ снятия, обычно это удаление крепежных винтов. Используйте соответствующий метод для удаления компонента.

Шаг 5

Осмотрите монтажные клеммы реле на предмет корродированных деталей. Удалите коррозию, соскоблив ее. Если клеммы установлены глубоко, как в случае с реле стартера блока предохранителей, пригодится металлический разметчик.

Шаг 6

Пришло время осмотреть, протестировать, очистить или починить реле. Проверьте его на наличие следов коррозии или грязи, особенно в местах, где должен протекать электрический ток. Осмотрите корпус на предмет признаков плавления.Определив возможные причины неисправностей по внешним признакам, переходите к следующему шагу.

Шаг 7

Начните с определения типа реле стартера, которое есть в вашем автомобиле. Обычно они бывают двух типов: один с двумя первичными разъемами, а другой с четырьмя или более. Проверить реле с двумя разъемами намного проще, поскольку клеммы первичной обмотки четко идентифицируются.

Шаг 8

После того, как вы определили реле стартера вашего автомобиля, приступайте к испытаниям.Подготовьте инструменты для тестирования: аккумулятор, мультиметр и соединительные провода.

Тестирование реле стартера с двумя разъемами (типа, который часто устанавливается на стене крыла)

Источник: http://www.youtube.com

Обратите внимание, что полярность клемм не имеет значения при проверке реле стартера. Любой может подключаться к любой клемме аккумулятора, будь то отрицательный или положительный.

Шаг 1

Подключите первичные клеммы к аккумулятору.Подайте питание на катушку, завершив подключение батареи. Слушайте любой звук. Реле может издавать слышимый щелчок. Это не означает, что в нем нет недостатков. Может произойти щелчок, но контакты могут быть корродированы или сгорели и не пропускают достаточный ток. Чтобы получить истинное представление о состоянии реле, перейдите к шагу 2.

Шаг 2

Установите мультиметр на измерение сопротивления или сопротивления. Подключите щупы к вторичной обмотке реле. Подайте питание на первичную обмотку реле, замкнув цепь батареи и считывая сопротивление.

Должно быть некоторое значение сопротивления, но не слишком высокое. Если его нет, вторичная сторона реле неисправна. Высокое сопротивление или отсутствие непрерывности во вторичной цепи, когда первичная сторона находится под напряжением, может указывать на перегоревшие контакты. Это означает, что реле нуждается в замене.

Шаг 3

Снимите показания сопротивления первичной цепи, подключив щупы мультиметра к маленьким штырям. Из-за длинной катушки сопротивление должно быть несколько большим.Однако оно не должно превышать 5 Ом. Слишком высокое сопротивление означает плохую первичную обмотку.

Проверка реле стартера с четырьмя разъемами (тип, часто встречающийся в блоке предохранителей или панели)

Источник: http://www.youtube.com

Реле обычно использует четыре основных разъема вместо двух. Чтобы проверить это, используйте следующую процедуру.

Шаг 1

Используя сторону сопротивления мультиметра, определите разъемы, образующие первичную катушку.Если у вас возникли проблемы с их поиском, воспользуйтесь мультиметром. Установив ручку на измерение сопротивления, поместите щупы мультиметра на два контакта одновременно и измерьте сопротивление.

Контакты, которые регистрируют высокое значение, должны быть соединениями катушки. Проверить сопротивление. Оно не должно превышать 5 Ом. Если это так, то сторона катушки неисправна. Переходите к следующему шагу.

Шаг 2

Подключите мультиметр к вторичной обмотке реле. Штифты различны и легко идентифицируются.

Шаг 3

Считайте сопротивление. Он должен указывать небольшое значение, чтобы показать непрерывность цепи. Если сопротивление слишком велико или отсутствует вообще, контакты перегорели или сильно корродировали, и реле больше нельзя использовать.

Как починить реле

Если реле покрыто коррозией или загрязнением, очистка соединений может восстановить прохождение тока. Некоторые даже убирают внутреннюю конструкцию реле.В большинстве случаев очистка внешних частей работает нормально. Используйте пищевую соду и металлическую щетку, чтобы удалить коррозию и грязь. Вы также можете использовать вентилятор для удаления грязи или ткань из микрофибры для очистки поверхностей реле.

Чаще всего целесообразнее заменить вышедшее из строя реле стартера. С новым реле вы уверены, что проблема будет решена раз и навсегда. Эти компоненты могут длиться более ста тысяч миль. Очевидно, что установка нового стоит своих затрат. Как заменить реле стартера? В следующей главе объясняется этот процесс.

.Стартер

: полное руководство

Автомобильный стартер содержит подвижные компоненты и электрические соединения. Это означает, что со временем он неизбежно изнашивается или подвергается коррозии. Повреждение происходит не сразу. Обычно это происходит постепенно, все время давая признаки. Выявление этих признаков позволяет остановить повреждение до того, как оно повлияет на запуск.

Поскольку основной функцией этого компонента является своевременное обнаружение повреждений и износа. Это предотвратит ситуации, когда автомобиль отказывается заводиться даже с новым аккумулятором.Как узнать, что у вас плохой стартер? Мы составили список знаков, на которые нужно обратить внимание.

Неисправности стартера Симптомы

Некоторые будут посвящены двигателю, другие соленоиду или карданному валу и шестерням. Их:

  1. Странные шумы или полное отсутствие звука

Стартеры обычно скрыты от глаз и не могут быть доступны сразу. Это делает звуки, которые они производят, одним из самых простых способов определить, что они терпят неудачу.Плохие стартовые звуки часто бывают разными и могут включать выигрыш, скрежет или даже щелчки. Вот объяснение различных звуков.

Шлифовальный

Указывает на неисправность ведущей шестерни. Возможно, шестерня изношена или отсутствует зуб, что мешает правильному зацеплению двух шестерен. Или проблема может быть в зубчатом венце маховика. Шум шлифования также может быть результатом неплотного крепления. Когда крепежные болты со временем изнашиваются, они могут ослабнуть, и ведущая шестерня не войдет в зацепление с коронной шестерней.

Жужжание

Это может быть вызвано тем, что ведущая шестерня не входит в зацепление с маховиком, даже если стартер вращается правильно. Это может быть признаком неисправности соленоида стартера.

Жужжание

Жужжащий звук может быть признаком того, что стартер не получает достаточного тока. Причиной может быть плохое соединение, которое необходимо проверить. Также это может быть проблема в двигателе или других частях пусковой системы. К ним относятся слабый аккумулятор или корродированные клеммы.

Кликов

Вы включаете ключ зажигания и слышите щелчки. Это может указывать на неисправный соленоид стартера или неисправный двигатель. Щелчок также может быть признаком других неисправностей в системе приготовления пирога, например плохого соединения.

Нет звука

Отсутствие звука свидетельствует о том, что стартер не вращается из-за отсутствия тока. Причины этого могут быть разными, но наиболее распространенными являются разряженная батарея, корродированные разъемы или неисправные реле и неисправный предохранительный выключатель.Это также может быть сгоревший двигатель или соленоид стартера, который необходимо заменить.

  1. Проблемы с проворачиванием / запуском

Это может быть медленный запуск, щелчок без запуска или ситуация без щелчка и без запуска. Хотя это может указывать на плохую электрическую цепь или слабую батарею, это также может указывать на неисправный стартер. Проблемы с проворачиванием подробно описаны ниже.

Медленный запуск

В этой ситуации стартер проворачивается, но частота вращения, которую он передает двигателю, слишком низка для его запуска.Медленный запуск стартера может быть вызван проблемами в проводке, из-за которых у стартера не хватает тока, или это может быть неисправный стартер. Следовательно, необходимо исключить другие причины.

Щелчок, но без проворачивания

он включает щелчок соленоида, но двигатель не запускает двигатель. Если другие части пусковой системы, такие как аккумулятор и реле, работают правильно, это может быть неисправный двигатель.

Без щелчка и без проворачивания

Здесь соленоид не щелкает, и двигатель не проворачивается.В большинстве случаев проблема заключается в деталях, находящихся далеко от стартера. Однако это может быть неисправный стартер двигателя, если другие компоненты системы запуска работают.

Источник: http://www.deloreanautoparts.com

  1. Периодические проблемы с запуском

Периодические проблемы при запуске автомобиля могут быть признаком того, что стартер не работает должным образом. В некоторые дни он запускается с первой попытки, а в другие требуется еще несколько.В таком случае ситуацию можно объяснить несколькими причинами. Это может быть неисправная проводка, препятствующая свободному протеканию тока от батареи, или неисправные реле. Проведение тестов поможет выявить неисправную часть пусковой системы.

  1. Свободный ход

Свободный ход стартера означает ситуацию, когда стартер включен, но ведущая шестерня не входит в зацепление с зубчатым венцом маховика. Вы услышите, как стартер издает воющий звук, но двигатель не запускается.Свободное движение обычно возникает из-за неисправного соленоида. Это та часть, которая должна производить движение, которое толкает ведущую шестерню вперед, чтобы зацепиться с зубчатым венцом. Если он неисправен, эта часть процесса запуска не произойдет.

  1. Стартер работает даже после запуска двигателя

Обычно вы отпускаете ключ зажигания или кнопку пуска сразу после запуска двигателя. Это должно привести к тому, что стартер перестанет работать.В противном случае электрическая система от аккумулятора до самого стартера может быть неисправна. Причиной могут быть сварные контакты в соленоиде стартера или неисправность в электрической цепи. Это необходимо немедленно проверить, чтобы избежать повреждения различных компонентов стартера.

  1. Дым или запах гари

Когда стартер вышел из строя, он, скорее всего, перегреется. Различные части стартера смазаны, и чрезмерное нагревание может вызвать возгорание смазки и появление дыма или запаха гари.Если вы заметили дым или запах гари, немедленно проверьте статер перед использованием автомобиля.

  1. Затемнение внутреннего освещения при зажигании

Это указывает на электрическую проблему. Внутренняя проводка стартера, скорее всего, закорочена, из-за чего блок потребляет большой ток. Это оставляет другой доступ к электричеству без достаточной мощности и причины затемнения.

Причины отказа стартера

Стартер выходит из строя по разным причинам.Это может быть результатом плохого обслуживания или нормального износа. Чтобы дать вам представление о том, что может быть причиной проблемы с запуском стартера вашего автомобиля, давайте рассмотрим наиболее распространенные причины.

Разрядился аккумулятор

Слабый или вышедший из строя аккумулятор не обеспечивает достаточной мощности, и стартер не выполняет свою функцию. В таком случае для правильного запуска двигателя необходима новая аккумуляторная батарея.

Неисправная схема

Обрыв кабеля может привести к короткому замыканию системы стартера и нарушению ее работы.Ослабленные, грязные или корродированные соединения. Если обмотки в двигателе или соленоиде стартера перегорели, это может означать отказ стартера. Иногда речь идет о неисправном переключателе в реле. Переключатель двигателя на корпусе соленоида может свариться и стать причиной выхода из строя стартера.

Грязная или изношенная механика детали

Это одна из основных причин того, что стартер иногда не включается. Если ведущая шестерня или шестерня маховика изношены или отсутствуют зубья, ведущая шестерня не будет зацепляться с зубчатым венцом плавно.Щетки мотора также изнашивают покрытие грязью, вызывая проблемы со стартером. Изношенные или грязные щетки стартера включают медленный запуск и связанные с этим проблемы. Другие части, которые могут изнашиваться, включают коммутаторы и втулки якоря.

Поступление нефти или воды

Расположение стартера делает его подверженным попаданию масла из других компонентов. При утечке масло может разлиться и достичь стартера и соленоида. Это может привести к его неисправности.Вода в стартере также может стать причиной выхода из строя. Это приводит к коррозии деталей и неисправным электрическим соединениям.

Источник: http://www.courtenaysport.co.uk

Свободно Навесной Стартер

Действие двигателя для запуска двигателя связано с соединением ведущей шестерни с зубчатым венцом. Для этого требуется, чтобы стартер был надежно закреплен. Если это не так, действие сетки может быть не плавным.

Теперь, когда мы знаем признаки неисправности стартера, как мы можем подтвердить и исправить их? Многие владельцы автомобилей ищут быстрые способы обойти неисправный стартер.Они могут найти информацию, например, как починить двигатель статера с помощью молотка или даже как завести автомобиль с плохим стартером. Но целесообразно ли это?

В следующей главе мы углубимся в способы диагностики стартера. Описанный процесс будет применяться к разным транспортным средствам, от среднего автомобиля, грузовика до устранения неисправностей стартера трактора. Кроме того, мы ремонтируем различные детали, такие как восстановление соленоида стартера и компонентов стартера.

.

3 различия между электромагнитным переключателем стартера и реле стартера

Многие думают, что электромагнитный выключатель стартера и реле стартера — одно и то же, что неверно. (Даже вики утверждают, что это одно и то же под разными названиями.)

Они сильно различаются по конструкции, работе и функциям.

Да, у них есть кое-что общее, например, у них обоих есть катушечная обмотка и в работе используется электромагнетизм.

Но многое другое в переключателе стартера и реле стартера отличается.

Выключатели электромагнитные стартера

Реле стартера

Разница в конструкции

Реле

стартер-релейная конструкция

Реле стартера состоит из катушки с проволокой, намотанной на железный сердечник, и якоря на одном конце катушки. Любитель подключается к выключателю, состоящему из двух контактов, сделанных из высокопроводящего материала.Сбоку — пружина. Пружина управляет якорем и, следовательно, закрытием и размыканием переключателя.

Электромагнитный переключатель

С другой стороны, соленоид стартера — это катушка, содержащая подвижный плунжер. В отличие от реле стартера, в котором сердечник катушки неподвижен, сердечник в соленоиде стартера представляет собой железный или стальной плунжер, свободно входящий и выходящий из катушки. Стальной плунжер на одном конце соединен с пружиной. Катушка, пружина и часть плунжера заключены в кожух.Другая часть плунжера выходит из корпуса, обеспечивая движение внешнему соединению.

Разница в эксплуатации

Реле

Небольшой ток течет из цепи зажигания после ее активации и вызывает гораздо больший ток, протекающий через катушку реле. Электромагнитная сила, создаваемая током в катушке, заставляет сердечник намагничиваться, вытягивая якорь. При вытягивании якоря замыкаются контакты, замыкая заданную цепь.Таким образом, реле стартера действует только как переключатель.

Электромагнитный переключатель

Когда ток проходит через обмотку катушки соленоида, создается электромагнитная сила. Сила заставляет подвижный стальной сердечник выталкиваться наружу. Это движение приводит в действие ведущую шестерню, чтобы задействовать соответствующие шестерни на маховике. (Здесь завершите работу электромагнитного переключателя стартера)

Разница в функциях

Реле

Реле стартера работает как переключатель.Он передает небольшой ток от цепи зажигания, чтобы вызвать гораздо больший ток от аккумулятора для работы соленоида стартера и стартера. Таким образом, реле работает как дистанционный выключатель или как соединение между ключом зажигания на сиденье водителя и системой стартера.

Электромагнитный переключатель

Электромагнит стартера соединяет стартер с маховиком. Он делает это, выталкивая шестерню, чтобы войти в контакт с маховиком, запуская двигатель.

Как видите, реле стартера не вызывает механических движений. Фактически, единственные движущиеся части — это замыкающиеся контакты переключателя. Можно сказать, что это всего лишь выключатель во всем процессе зажигания.

Соленоид стартера вызывает механические движения, которые приводят в действие стартер и маховик. Ничего не переключает. Помогает только соединение подвижной части мотора и маховика двигателя.

3 Различия между выключателем стартера и реле стартера2017-08-182019-08-10https: // startersolenoid.net / wp-content / uploads / 2017/02 / tx-logo1.pngT & X https://startersolenoid.net/wp-content/uploads/2017/08/3-differences-between-starter-solenoid-switch-starter-relay- banner.jpg200px200px

.

Втягивающее реле стартера

Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.

Функции втягивающего реле стартера

1.    Синхронизация действий всех цепей стартера;
2.    Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3.    Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.



Рис. №1. Стартер в разборе со втягивающим реле

Принцип действия втягивающего реле

Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.

Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.

Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.

При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.

Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.

Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.

Подключение тягового реле стартера


Рис. №2. Схема присоединения обмоток тягового реле стартера

Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).

Устройство втягивающего реле

  • Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
  • Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
  • Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
  • Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.

Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.

Существующие неисправности втягивающего реле

Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1.    Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2.    Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3.    Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.

Нестандартная диагностика тягового реле с помощью токоизмерительных клещей

Для определения неисправности стартера и его втягивающего реле  достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.

1.    При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2.    Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.



Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен

3.    Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.


Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается

4.    Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.

Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.

Почему с нами удобно работать

Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.

Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.

Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.

Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.

Автомобильный стартер: устройство и принцип действия

Для того, чтобы запустить двигатель автомобиля, необходимо создать все условия, для возгорания топливной смеси. Значимым условием является минимальное вращение коленчатого вала. Для этого задействуется сторонний источник, в виде специального узла электромотора, именуемого «стартер». Управление стартером с точки зрения механики, осуществляется при помощи втягивающего реле. Таким образом, реле выполняет две основные функции: замыкает цепь для подачи электрического тока на обмотки электродвигателя и осуществляет зацепление шестерней узла с маховиком. Конструкция втягивающего реле выполнена из двух основных элементов: якоря и обмотки. Якорь имеет непосредственное соединение с механизмом запуска. Механизм исполнения, применяемый в стартерах автомобиля – носит название бендикс. Его основа представляет собой шестерню привода, которая передает вращающее усилие от электродвигателя к маховику. Классический вариант ее расположения на валу, соединение подвижное шлицевое. Обратная передача усилий блокируется при помощи обгонной муфты. После того, как двигатель запущен – вращение коленчатого вала в значительной степени превосходят те, что передает стартер. Если водитель не реагирует вовремя, чтобы отключить стартер, обратное усилие может вывести стартер из строя. Чтобы избежать подобных неприятностей, используется обгонная муфта. Если обороты вала превышают обороты ротора, то связь между ротором и бендиксом разрывается. Подключение стартера к бортовой сети автомобиля выполняется двумя цепями. Одна непосредственно от аккумуляторной батареи с помощью медного провода с широким сечением. Это необходимо из-за большой мощности стартера. Включение этой цепи осуществляется втягивающим реле, в результате самопроизвольная подача электрического тока на двигатель статора исключена. Вторая электрическая цепь питает втягивающее реле. Потребление электроэнергии в ней минимальное, поэтому достаточно обычных проводов. Разрыв цепи осуществляется в контактной группе замка зажигания. Каждая из цепей взаимосвязаны, при срабатывании первой, замыкается вторая цепь при помощи реле.

Принцип работы стартера

Поворачивая ключ в замке зажигания, напряжение подается на втягивающее реле, в нем возникает магнитное поле, которое воздействует на якорь. Он втягивается внутрь и двигает за собой бендикс по валу ротора. Шестеренка соединяется с зубчиками маховика. В функции втягивающего реле входит и размыкание первой цепи на электродвигатель. На внешней стороне двигателя располагаются два контакта для силовых кабелей. Когда напряжение подается на реле, якорь замыкает на пятаках и ток идет на двигатель. После того, как двигатель запущен, обгонная муфта разъединяет бендикс и вал. Вышеописанная схема работы стартера подразумевает непосредственную связь вала ротора и бендикса. Этот механизм считается устаревшим, так как электродвигатель должен быть значительных размеров, чтобы обеспечить достаточное усилие и передать его на вал двигателя. Современной считается схема, в которой присутствует редуктор. Он обеспечивает передаточное соотношение. За счет высокой скорости вращение удается достичь высокого тягового усилия. Отпадает необходимость в больших электродвигателях с низкими оборотами.

Планетарный редуктор стартера   Наибольшее распространение в современных автомобилях получили редукторы планетарного типа. Конструкция такого устройства отличается компактностью и высоким ресурсом долговечности. Отличие от обычного редуктора заключается в наличие дополнительного вала, на нем устанавливается бендикс. Прямая связь между валом двигателя и ротором стартера отсутствует – она выполнена с помощью промежуточного звена – редуктора. Традиционный вариант редуктора планетарного типа выполнен из солнечной (ведущей) шестерни и венца с зубчиками, а также водила с сателлитами. Все элементы соединены в едином корпусе. Все вышеперечисленные компоненты ведомые. Ведущая шестерня установлена на основном валу ротора. Венец не двигается и жестко фиксирован в корпусе. Вращение редуктора осуществляется с водилом, где установлен вал бендикса. Существуют и стартеры редукторного типа, в которых задействована цилиндрическая передача, но их конструкция более сложная и они получили не такое большое распространение, как механизм с планетарной передачей.

Самые частые виды неисправностей стартера Все существующие поломки стартера автомобиля можно подразделить на два типа. Это механические неисправности и электрические. К первому типу относятся: Выгорание пятоков, износ и повреждение зубчиков на ведущей шестерне и износ подшипников, неисправности при движении якоря – его подклинивание, поломка обгонной муфты и клин бендикса. Устранение вышеуказанных проблем осуществляется с помощью полной заменой изношенных элементов или их восстановлением, если это возможно. Электрические неисправности в работе стартера считаются более серьезными, к ним относятся: износ контактных пластин коллектора и щеток; обрыв цепи в обмотке втягивающего реле или стартера; короткое замыкание в цепях обмотки. Замена щеток новыми не представляет серьезных сложностей,  в то время как неисправности в коллекторе – достаточно тяжелая поломка. Требуется полная замена пластин и их припаивание. Если возникает обрыв или замыкание в катушках обмоток, то с такой неисправностью под силу справиться только опытному мастеру. Чаще всего в таком случае быстрее и дешевле осуществить полную замену стартера новым. При возникновении неисправностей электрического типа в реле – ремонт не производится, устанавливается новое реле. Говоря о стартерах автомобиля редукторного типа, то слабым местом этого узла считается зубчатый венец. Все дело в том, что многие автопроизводители изготавливают его из пластика. Это влечет за собой снижение ресурса и последующей поломки. Ремонт стартера осуществляется путем полной замены венца, в ряде случаев, можно продлить срок службы этого узла, установив аналогичные запчасти из металла.

Щелкает втягивающее реле, но стартер не работает: разбираемся в проблеме

Стартер — один из механизмов системы зажигания двигателя, без которого заведется невозможно. Как и любой другой прибор, этот агрегат имеет характерные неисправности, с которыми сталкиваются многие автомобилисты. Что делать, если не крутится стартер, а катушка втягивающего механизма щелкает, мы вам расскажем в этой статье.

Почему срабатывает реле стартера и электромагнитное реле?


Пускатель — это электрическое устройство, представляющее собой электродвигатель, рассчитанный на кратковременные нагрузки.Вообще, работа множества разных устройств сопровождается характерными звуками. Что касается пускового устройства, то в данном случае это щелчок, что является первым признаком работоспособности механизма. Но иногда щелчок может сработать, но стартер не может нормально запустить двигатель — эта проблема известна многим нашим соотечественникам.

Все реле используют электромагнитный метод соединения контактов. При подаче напряжения на систему клеммы, закрепленные на гибких или подвижных зажимах, притягиваются друг к другу.При этом они получают заряды противоположных полюсов. По мере ускорения поверхности выводов эти элементы начинают хлопать друг о друга, именно в этот момент на стартере слышен характерный щелчок.

Более опытные автолюбители легко смогут по этому щелчку понять, может ли реле механизма втягиваться и, соответственно, работать в штатном режиме или нет. Для обеспечения бесперебойной работы силового агрегата и его пуска в любое время года важно, чтобы все компоненты системы зажигания были исправны.

Если посмотреть на систему пуска сбоку, то в цепи пуска двигателя используются следующие устройства и элементы:

  • аккумуляторная батарея;
  • замок зажигания;
  • Реле механизма
  • ;
  • непосредственно сам стартер.

В случае возникновения проблем с запуском силового агрегата не нужно сразу винить в этом стартер. Проблема может заключаться в разряженном аккумуляторе, поэтому обычно, сталкиваясь с подобной проблемой, автомобилисты в первую очередь проверяют уровень заряда аккумулятора.В некоторых случаях причиной неисправности может стать обрыв заземляющего провода между силовым агрегатом и кузовом автомобиля. Для проверки необходимо диагностировать подключение заземляющего кабеля к кузову и при необходимости более надежно закрепить. Гораздо реже это может быть окисление проволоки, в этом случае просто необходимо очистить контакт.

Метод устранения неполадок

Все намного проще, если при попытке запустить силовой агрегат система подает признаки жизни.

Как уже было сказано выше, основная причина невозможности запуска ДВС — разряженный аккумулятор, но если проблема не в нем, то причина может быть:

  • плохой контакт или повреждение электрической цепи;
  • выход из строя замка зажигания или неисправности в контактной группе;
  • выход из строя пускового устройства;
  • Неисправность соленоидного реле.

Как видите, есть несколько вариантов. Чтобы как можно быстрее разобраться в поломке, нужно понять, что проверяется в первую очередь.Поскольку на практике обычно причина кроется именно в аккумуляторе, необходимо провести диагностику его заряда и при необходимости подзарядить аккумулятор. Иногда бывает, что даже после зарядки аккумулятор не может нормально работать. Подробнее о причинах и способах решения проблемы с плохой зарядкой вы можете узнать из этого (автор видео — AUTO CUT).

Если проблема заключается в сборке стартера, то его необходимо разобрать и разобрать для устранения неисправности.Быстро не получится, потребуется какое-то время. Конечно, всегда можно поменять механизм, но не каждый автомобилист готов платить за такое удовольствие, не разбираясь в проблеме. Чтобы понять, как работает устройство, ознакомьтесь с этим.

Итак, как действовать в таких случаях:

  1. Для начала необходимо демонтировать механизм с вашего автомобиля, для этого воспользуйтесь сервисной книжкой. Порядок демонтажа зависит от модели машины, поэтому описывать ее не будем. После того, как устройство будет разобрано, можно приступать к его проверке.
  2. Для диагностики нужен аккумулятор, нужно просто убедиться, что он исправен.
  3. Масса от АКБ подключается к корпусу стартера, а плюс нужно подключить к втулке после реле.
  4. Если после выполнения этих действий механизм заработал, то это говорит о неисправности реле втягивающего устройства. Если узел никак не реагирует на ваши действия, то, скорее всего, вам придется дополнительно его разбирать и искать причину.
  5. Само соленоидное реле является конструктивным элементом, как и щетки, который постоянно функционирует. Поэтому неудивительно, что эти компоненты периодически выходят из строя.

Заключение

Если не удалось обнаружить неисправность в домашних условиях, может иметь смысл отправить стартер на диагностику специалистам. Если вы уверены, что проблема именно в этом, но у вас нет времени искать причину и ремонтировать агрегат, механизм всегда можно поменять.Сделать это несложно — достаточно просто демонтировать старый механизм и заменить его исправным.

Проверка и ремонт реле стартера. Втягивающее реле стартера ВАЗ, устройство втягивающего реле, как проверить чертеж реле ВАЗ, ремонт реле стартера своими руками

Реле втягивающего устройства автостартера — это электромагнит системы зажигания, выполняющий сразу 2 функции. Первая функция — приближение шестерни Bendix у стартера к ленте маховика.Вторая функция — возврат этой шестерни в исходное положение после пуска мотора. Неисправность втягивающего реле создает риск того, что автомобильный двигатель просто не запустится. Немного привлекают возможные причины неисправности реле.

По какому принципу работает втягивающее реле

Перед тем, как перейти к реальным неисправностям и способам их устранения, необходимо рассмотреть сам прибор и принцип его работы. Прежде всего, следует сказать, что на этой детали основан обычный электромагнит, который включает в себя 2 обмотки (убирающую и удерживающую), также в конструкцию реле включена схема подключения к пускателю и сердечник, снабженный возвратной пружиной. .

При повороте ключа в замке зажигания на обмотку реле подается напряжение от автомобильного аккумулятора. В результате возникает электромагнитное поле, движущийся сердечник, который находится в корпусе. Сердечник сжимает возвратную пружину. В результате происходит смещение противоположного конца «пробки» к маховику. Во время этих процессов шестерня, подключенная к Bendix, выдвигается наружу, пока не сработает с маховиком (его короной). Следствием включения становится замыкание контактов во встроенной цепи автомобильного стартера.Затем происходит отключение втягивающей обмотки, и сердечник закрепляется в фиксированном положении с помощью продолжающейся работы удерживающей обмотки.

При выключении двигателя ключом в замке зажигания подача напряжения на реле немедленно прекращается. Якорь возвращает исходное положение. Бендикс и вилка, соединенные с ним, меняют свое положение при зацеплении с маховиком. Поломку реле втягивающего можно считать критической, так как она приводит к невозможности запуска двигателя.

Схема втягивающего реле

Изучение схемы этой детали пускателя может упростить понимание принципа работы устройства.

Реле имеет втягивающую обмотку, всегда подключенную к «минусу» пускателем. Обмотка удерживающего реле подключена непосредственно к аккумулятору. После прижатия сердечника, реле рабочей пластины к болтам происходит на стартер «плюс» от АКБ. Такой же «плюс» дается и выходу «минуса», имеющегося на втягивающей обмотке.В результате он отключает последний, и электроток продолжает движение исключительно по удерживающей обмотке. Удерживающая обмотка слабее втягивающей, но ее мощность позволяет непрерывно удерживать сердечник в корпусе, так что двигатель может непрерывно работать. Использование двух обмоток позволяет добиться ощутимой экономии энергии аккумулятора при пуске двигателя.

Поломка реле: причины и признаки

Внешние проявления втягивающего реле автостартера в порядке:

  • Вращение ключа зажигания не приводит к запуску мотора или запускает его только после нескольких попыток.
  • Вращение стартера после пуска двигателя происходит с большой скоростью. Это сказалось на слухах по громкому гудению двигателя.

Поломка реле одна из вероятных причин невозможности авто. В свою очередь, возможных причин выхода из строя втягивающего реле несколько:

  • выгорание контактных пластин, расположенных во внутренней части реле (в обиходе называемых «пятакас»), уменьшение площади контакта и «прилипание» данных пластин;
  • обрывная или горящая обмотка;
  • кривизна возвратной пружины либо ослабевает;
  • Короткое замыкание
  • , проба в обмотке.

Если обнаружена хотя бы одна из этих особенностей, необходимо провести диагностику втягивающего реле.

Как проверить реле

Есть 2 метода проверки. Рассмотрим их подробнее:

  • Ограничение реле определяется довольно легко — при запуске щелчок, который издает движущееся ядро ​​(4). Такой щелчок свидетельствует о реле исправности. При отсутствии щелчка можно сделать вывод, что замечено реле втягивающего устройства.Если реле щелкает, но стартер не вращается, причиной этого может быть подгорание контактов в реле.
  • При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправности в одной или обеих обмотках (2, 3). В этой ситуации проверьте втягивающее реле с помощью омметра, определив сопротивление обмотки реле. Необходимо достать сердечник (4) из корпуса (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, существующее между «массой» и обмотками.Оно должно быть от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образовавшееся между ними. Оно должно быть от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеряемая величина не входит в указанный выше диапазон, это свидетельствует о коротком замыкании и выходе из строя обмоток реле (2, 3).

Приветствуем вас друзья на сайте ремонта автомобилей своими руками.Практически каждый водитель хоть раз в жизни сталкивался с проблемой, связанной с запуском двигателя автомобиля.

Обычно проблема решается простой подзарядкой аккумулятора или чисткой контактных соединений. Гораздо хуже обстоит дело, когда причина отказа двигателя кроется в неисправности реле втягивающего устройства или самого стартера.

Перед автомобилистом возникает новая проблема — как проверить реле втягивающего устройства стартера, обнаружить неисправность и по возможности отремонтировать в домашних условиях, своими руками.

Реле стартера независимой проверки

Прежде чем проверять втягивающее реле, нужно проверить сам стартер, так как в этих проверках есть нюансы и нужно разбираться, что именно не работает.

Для этого нужно включить замок зажигания и повернуть ключ, если стартер не работает, но слышны характерные щелчки, значит, реле работает, а стартер нет.

Далее, не снимая стартера, если уж точно дойдете до него, можно проверить двумя контактами (медными болтами) на задней крышке тягового реле.Если механизм крутится, значит втягивающий механизм неисправен.

При самостоятельном осмотре, разборке или ремонте различных деталей будьте внимательны и внимательны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если по каким-то причинам не удалось проверить его на месте, то придется его демонтировать. При проверке будьте осторожны, так как вращение механизма достаточно сильное, что бы он ни сломался и не причинил травм.

Поместите его рядом с аккумулятором, и лучше всего на земле и с помощью провода совместите контактный выход реле с плюсовым выходом. С помощью другого провода совместите массу аккумулятора с взвешиванием стартера.

После касания проводов мозг реле должен сработать, сделав резкий и быстрый щелчок. Если вы почувствовали, что релюши работают слишком медленно, значит, сгорели контакты.

Как работает реле прицепа

Чтобы разобраться в причинах самостоятельно, почему не работает втягивающее реле стартера, он сам знает, как работает весь механизм.

Принцип действия втягивающего реле стартера следующий. Катушка стартера получает питание от аккумулятора. В этом случае создается магнитное поле, воздействующее на якорь.

Якорь начинает двигаться, сжимая возвратную пружину, и использует бендикс, который этим же поворотом соединяется с шлицами винта маховика.

После замыкания контактных элементов тянущая обмотка перестает получать питание, но якорь из-за магнитного поля удерживающей катушки остается внутри.

После запуска двигателя удерживающая катушка теряет мощность и под действием возвратной пружины якорь возвращается в исходное положение. При этом Бендикс дискредитируется.

Возможные поломки и неисправности

После проверки втягивающего реле стартера чаще всего обнаруживаются обгоревшие контакты, наложение контактов (пятаков), обрыв латуни (обмотки) или повреждение материалов вследствие естественной усталости.

Некоторые признаки, определяющие, что реле повреждено:

  1. Как только двигатель запускается, стартер не выключается.Он продолжает вращаться с большой скоростью, в чем вы можете убедиться, издавая жужжащий звук.
  2. При повороте ключа в замке зажигания щелчок, значит включается прибор, но стартер не запускается.
  3. При повороте ключа в замке зажигания слышно, что стартер крутится (в хорошем), но двигатель не вращает.

Все опоры, устанавливаемые на легковые автомобили ВАЗ 2106, ВАЗ 2109, ВАЗ 2110 и другие конструкции, очень похожи. В основном различаются габаритами, крепежом и основным устройством.

Для проверки состояния и ремонта втягивающего реле стартера его необходимо разобрать, хотя в девяноста процентах случаев они не разборные и подлежат замене.

Последовательность выполняемых работ при замене реле:

Для начала отключите питание от АКБ, т.к. пока электрическая схема подключена, разбирать и разбирать стартер запрещено, иначе может произойти замыкание и вы сожжете всю проводку.

  • Перед разборкой очищаем стартер от пыли и грязи, чтобы грязь не попала внутрь.
  • Откручиваем гайку щеточного узла с болта тягового реле и снимаем контакт с болтом.
  • Откручиваем стяжные винты крепления реле к массе и вытаскиваем.
  • Откручиваем гайку с торца и делим на две части
  • Вытащите старую замену сердечника на новую
  • Собираем все в обратном порядке установка втягивающего устройства
  • Проверить весь механизм и поставить на машину

После того, как все детали были установлены на автомобиль, еще раз проверьте работоспособность, чтобы убедиться, что мы все сделали правильно и все работает исправно.

Знакомая многим автолюбителям ситуация, когда после 2-3 неудачных попыток пуска мотора под капотом раздается треск реле, и стартер отказывается прокручивать двигатель. Особенно это актуально зимой, когда емкость аккумулятора падает и он быстро разряжается.

Чтобы лучше понять причину неисправности втягивающего реле (ВР), давайте вкратце вспомним устройство самого стартера и по какой схеме он работает на автомобиле.

Отзыв

Автомобильный стартер — это кратковременный электродвигатель. Если силовой агрегат не запускается от трех до пяти попыток, то нужно искать причину и не крутить зря, так как это в большинстве случаев отражается на его дальнейшем существовании. Говоря простым языком — «насиловать» не стоит.

Стартер автомобильный

Стартер состоит из корпуса (внутри которого расположена обмотка статора) и ротора, вращающегося на двух подшипниках, а также реле втягивающего.

На конце вала ротора находится обгонная муфта (BENDEX) с зубчатой ​​передачей, которая при запуске входит в зацепление с маховиком коленчатого вала.

В задачу реле входит запуск стартера и обеспечение стыковки с маховиком для запуска двигателя.

Релейное устройство

Реле состоит из корпуса, в котором размещены обмотки, сердечник, возвратная пружина, центральный контакт, крышки двух силовых контактов, выполненные в виде болтов, резьба которых выступает из крышки.Также в крышке есть разъем, на который подается питание на замок зажигания в момент запуска двигателя.

Один из болтов идет на постоянный «плюс» с аккумулятором, а второй контакт подключен к обмотке статора.

Ядро реле подключено через вилку с Бендексом. Вилка в свою очередь работает по принципу качельки. При вытягивании сердечника он толкает обгонную муфту до встречи с маховиком двигателя, а когда сердечник сердечника отдается обратно.

Схема работы

При повороте ключа зажигания в положение «Пуск» на обмотку реле подает питание, во втягивающей обмотке создается магнитное поле, которое втягивает сердечник катушки, замыкая силовые контакты. При этом сердечник через заглушку подталкивает обгонную муфту к маховику коленчатого вала, заставляя последний прокручиваться.

Конструктивно БП имеет две обмотки: втягивающую и удерживающую.

Втягивающая обмотка втягивает сердечник, который через центральный контакт соединяет силовые разъемы реле, перемещая аккумулятор от АКБ к электродвигателю стартера, заставляя последний работать.

Все это время удерживающая обмотка удерживает сердечник, обеспечивая питание электродвигателя стартера.

В случае, когда аккумулятор разряжен, достаточно его сил, чтобы сработать втягивающая обмотка, но не хватает напряжения для удержания. Сердечник под возвратной пружиной будет двигаться назад, и тянущая обмотка снова пытается втянуть его в катушку, но удерживающая не может удержать, и он снова уходит обратно.

Вот эти попытки заставить реле передавать питание от АКБ к обмотке статора и слышать драйвером в виде частых щелчков (треск), когда сердечник реле многократно втягивается и отпускается при включении реле.

Неисправности втягивающего реле:

Установите силовые и центральные контакты

Обрыв возвратной пружины

Безмесительное укупорочное средство

Короткое замыкание в одной из обмоток

Ослабление крепежа

Причины неисправностей:

Прожиг разъемов в большинстве случаев вызван плохим контактом в разъемах или длительной работой стартера, когда двигатель длительное время «отказывался» от работы;

Поломка пружины может быть вызвана как механическим повреждением, так и длительным напряжением питания, когда пружины просто гаснут;

Смешанное замыкание обмоток также происходит из-за длительного воздействия напряжения при плохом запуске двигателя.Бакелит, покрытый проводами для защиты, нагревается, начинает плавиться и витки соединяются между собой;

При нанесении защитного покрытия один из витков может начать контактировать с «массой» корпуса, что вызовет короткое замыкание;

Обрыв может быть вызван перегоранием одного из витков обмотки;

При ослаблении крепления БП возникает перекос и сердечник не может полностью втянуться внутрь корпуса для замыкания силовых контактов.

Признаков неисправности:

Щелчки одиночные или частые, стартер не крутит

Прочный нагревательный шкаф

Стартер не выключается

Как проверить помощь реле

В случае, когда частые щелчки и не крутится стартер, то причина может быть в разряженном аккумуляторе или слабом соединении «масса».

Когда слышен один четкий щелчок, но стартер не крутит, то он «говорит» либо о перегоревших разъемах питания, либо о проблемах в самом стартере.

Для того, чтобы убедиться, что неисправность находится в самом реле, нужно повернуть отверткой (двигатель на нейтрали) его силовые контакты и если стартер заработал, то реле «виновато». Его необходимо снять и прозвонить тестером.

Если стартер не реагирует, то проблема может быть как в нем, так и в реле. Необходимо демонтировать, разобрать и вывести из строя все элементы.

Когда реле вообще не реагирует на поворот ключа зажигания в положение «Пуск», необходимо проверить, поступает ли в это время питание управляющего разъема (вывод находится на его крышке).

Если не приходит питание, то необходимо проверить исправность замка зажигания и цепи питания от него до управляющего контакта.

При подаче питания на управляющий контакт то нужно проверить тестером сколько вольт приходит на силовой контакт от АКБ, а потом (нужен помощник) при запуске стартера проверить тестером сколько вольт приходит на второй контакт.

Если, например, от АКБ на контакт поступает 12,8В, а передается 6-7В, то силовые контакты сгорают и их необходимо либо очистить, либо заменить.

В случае, когда реле разборное, необходимо снять крышку и очистить силовой и центральный контакты, если реле несбалансированное, то его необходимо заменить.

Что делать при поломке

При выходе из строя реле необходимо, как было сказано выше, поставить нейтральное положение КПП, включить зажигание и сдвинуть силовой контакт с АКБ и управляющего разъема. Двигатель заведется, и вы сможете добраться до гаража или ближайшей СТО.

Наконец

Периодически проверяйте зарядку аккумулятора и работу генератора, чтобы аккумулятор всегда находился в заряженном состоянии, способном выдавать необходимое напряжение для запуска стартера.

Стартер с окладом для ВАЗ 2107

Многие автомобилисты попадали в ситуацию, когда попытки завести машину заканчивались только звуками реле стартера под капотом. Особенно часто это встречается в морозное время года. Емкость АКБ быстрее уменьшается, а заряд отсутствует.Обзор даст понять, в чем кроме причины неисправности втягивающего реле стартера, можно ли их устранить самостоятельно.

Как выглядит где

Реле втягивающего устройства управляет сцеплением свободного хода. Навесной электромагнит со стартером с одним блоком. Изделие оснащено шестерней, которая должна вращать маховик двигателя при его запуске. Если маховик продолжит вращаться и дальше, то это приведет к выходу из строя стартера или электрической сети машины.Чтобы этого не произошло, муфта выдвигается исключительно при пуске мотора (после чего реле возвращает его обратно).

Внешне он выглядит как удлиненный металлический цилиндр с расположенным внутри катушки якорем, на который после замыкания цепи подводится ток. Сжимая возвратную пружину, толкающий рычаг с движением втулки муфты, магнитное поле кажется движущимся к катушке. Двигатель запускается, электрическая панель ломается, магнитное поле пропадает, и возвратная пружина отталкивает якорь с муфтой.

Знаете ли вы? На сегодняшний день самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282b. Его вес более 220 тонн. Чтобы попасть в его каюту, вам нужно преодолеть целых 16 ступенек. Кузов « монстр » Он свободно умещается в частном доме, а его грузоподъемность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания включает питание обмотки прибора.В итоге формирование магнитного поля в подтягивающей обмотке, вытягивание сердечника катушки и соприкосновение с контактами. Вместе с этим сердечник подталкивает муфту к маховику коленчатого вала, заставляя его прокручиваться.
Втягивающая обмотка заставляет сердечник атаковать, соединяя разъемы силового реле через центральные контакты, передавая энергию от аккумулятора к стартеру и заставляя его получать ее. Обмотка удерживает сердечник, что гарантирует подачу энергии на пускатель.

Если аккумулятор отсутствует, втягивающая обмотка все равно срабатывает, и ее недостаточно для удерживающей силы. Пружина воздействует на пружину и забирает ее обратно, а втягивающая обмотка снова пытается вернуть ее в катушку.

Важно! Одна из частых проблем с реле обратного стартера — подгорание силовых контактов. При появлении этой проблемы необходимо хорошо зачистить поврежденный участок наждачной бумагой, а при износе контактов — заменить.

Но так как холдинг не может его удержать, ядро ​​снова возвращается. Такие попытки передать энергию от батареи к обмотке характеризуются многочисленными щелчками вытягивания и освобождения сердечника.

Признаки и причины неисправности

Проблемы можно увидеть по таким факторам, при устранении которых устройство продолжит свою работу:

  • нажатие ключа получается, правда, без вращения стартера;
  • ключ
  • запускает вращение стартера, но остается холостым, что не действует на двигатель;
  • машина заводится нормально, но стартер вместо выключения продолжает быстро и с треском вращаться.

Причины, по которым коммутатор может выйти из строя, такие:
  • нарушение целостности устройства вследствие брака, механического износа или при аварии;
  • короткое замыкание в витках обмотки из-за длительного воздействия напряжения при попытке запуска двигателя;
  • нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера для запуска двигателя;
  • ослабление или поломка возвратной пружины из-за механических воздействий или длительного напряжения питания;
  • обрыв обмотки размыкания, вызванный физическим воздействием при незакрепленной крышке реле;
  • Ослаблен крепеж устройства, что приводит к поломке и невозможности ввода сердечника полностью внутрь для замыкания контактов.

Важно! ОТ ледовый тест на работу генератора и аккумулятора, чтобы его заряда хватило на работу для стартера. Это нужно делать периодически.

Как проверить

Для оценки работы устройства, подключенного к пускателю, необходимо предварительно проверить целостность питающей проводки. Далее, повернув ключ, можно проверить наличие звука срабатывания.

Если есть щелчок (но при отсутствии вращения стартера), то вероятная причина подгорания контактных пластин.Чтобы выяснить, не в этом ли причина, необходимо подать напряжение на двигатель автомобиля, минуя реле. Клемма реле от замка отключена, а две клеммы замкнуты пельменями — от АКБ и на стартере. Пусковое вращение свидетельствует о неисправности втягивающего устройства. Удобнее проверять при отключенном стартере.
Затем необходимо:

  • разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
  • свободный конец «минусового» провода прикреплен к корпусу стартера (приличный щелчок покажет нормальную работу реле).
Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которого заводским способом обжарены задние крышки контактов, открыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится винтами. Ниже представлена ​​разборка такого реле.

Необходимые инструменты и оборудование:

  • дрель-отвертка;
  • паяльник 100 ватт;
  • металлическая щетка;
  • медный многопроволочный;
  • мягкий деревянный брус.
Пошаговая инструкция поможет правильно разобрать реле обратного стартера. Для этого вам понадобится:
  1. С помощью отвертки снимите крепежные винты на задней крышке.
  2. Для лучшего прогрева металлической щетки удалите окисление с концов обмоток.
  3. Паяльник расплавляет олово на одном конце обмотки и выбивает его остатки о деревянную планку.
  4. То же самое с другим концом обмотки.
  5. Откройте заднюю крышку, отказавшись от конца провода.

Видео: Разборка реле стартера

Ремонт своими руками

Открыв доступ к усилителям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстый) и конец провода удерживающей обмотки (тонкий). По окончании выхода тонкой намотки проволоку необходимо приварить к телу точечной сварки. Одной из частых проблем становится обрыв в этом месте удерживающей обмотки.Это может произойти, если крышка была повреждена при сборке или сама открутилась во время работы.

Знаете ли вы? Легендарный советский автомобиль «Победа» мог носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну сколько будет у нас Родины?» Машину сразу было решено переименовать.

В результате появляется еле ощутимая плита: крышка может немного сдвинуться. Когда вы ударяете по подвижным контактам, он отскакивает и ударяется о провод втягивающего устройства.А тот, который воздействует на провод удержания обмотки, приводит к ее раскатыванию. Если можно, то нужно до конца проволоки в месте точечной сварки. Если нет, то хорошо прочистите провод и, отведя немного в сторону, кричите. Реле будут восстановлены.

Также в профилактических целях следует очистить металлической щеткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить шурупы отверткой.
Самое сложное в этом ремонте — это правильная установка крышки на место.Все выполнять согласно пошаговой инструкции (см. Выше). В результате должны остаться только чистые дырочки.

Кусок медного многожильного провода очистить от изоляции и вывести оттуда две жилки. В сердечниках слегка облучаются наконечники и доходят до концов обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться при зачистке. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины.Расстояние от отверстия под винт до контакта также должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен входить в отверстие, где находится контакт. Далее нужно продать направляющие тонкой проводки в соответствующие отверстия и аккуратно надеть крышку, нажав на пружину. Расколоть винты отверткой и слегка загнуть концы проводов наружу, максимально плотно прижав их к крышке.

Нанесите немного канифоли на спирт на концы, снимите направляющую проводку с помощью паяльника и припаяйте концы.Для этого можно использовать тот же припой, который сбили при открытии крышки. Осталось пройти кистью, вставить якорь, нажать и услышать, как срабатывают контакты. Восстановлена ​​работоспособность устройства.

Видео: Ремонт реле стартера своими руками

Теперь вы знаете, что реле втягивания стартера — довольно простое, но важное устройство, так как его проблемы не позволяют запустить двигатель автомобиля. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой.Это хорошая задача для водителя с минимальными навыками слесаря. Стоит только запастись временем, желанием и подходящими инструментами.

Иногда бывает, что машина не хочет заводиться. Эта ситуация знакома многим автовладельцам. И, к сожалению, часто это происходит в самый неудобный и неподходящий момент. Конечно, нужно что-то делать. Если электросеть автомобиля в порядке, а аккумулятор заряжен, то проблема может быть в стартере. Возможно, неисправно реле стартера.В этом случае без ремонта не обойтись. Об этом далее в статье.

Реле тягового стартера расположено над стартером и жестко к нему подключено.

Базовые детали реле:

  • Контакты.
  • Возвратная пружина.
  • Магнит с обмотками: удерживающий и отводящий.
  • Якорь.
  • Кейс.

СХЕМА РАБОТЫ УСТАНОВКИ РЕЛАКС СТАРТЕРА ВАЗ

Удерживающее устройство реле всегда подключается напрямую к АКБ, а втягивающая обмотка подключается к «минусу» через стартер.Когда сердечник тягового реле прижимает болты мастерской, а стартер доходит до стартера от аккумулятора, аналогичный «плюс» поступает и на вывод «минуса» втягивающей обмотки, в результате чего он отключается, и ток продолжает идти, только удерживая обмотку, которая слабее, чем втягивающаяся, но обладает достаточной мощностью, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает непрерывную работу двигателя. Использование двух обмоток дает возможность существенно сэкономить энергию аккумулятора при запуске силового агрегата.

Признаки неисправности втягивающего реле ВАЗ

К внешним признакам неисправности втягивающего реле относятся такие аспекты:

  • После пуска силового агрегата стартер продолжает вращение на большой скорости. Это можно определить по слухам о сильном шумихе.
  • После поворота ключа ничего не происходит, двигатель не запускается или запускается после нескольких попыток.

Причины поломки втягивающего реле стартера

Причин поломки стартера несколько:

  • Короткое замыкание в удерживающей или втягивающей обмотке.
  • Ослабление или деформация возвратной пружины.
  • Остановка или прерывание удерживающей или втягивающей обмотки.
  • Горение контактных пластин внутри реле, «залипание» или уменьшение их контактной площади.

Разновидности втягивающих реле стартера

Релейные реле

, которые используются на автомобилях ВАЗ, делятся на четыре типа:

  • Для исправных стартеров ВАЗ 2101-2107.
  • Для исправных стартеров ВАЗ 2108-21099.
  • Для редуктора стартера АЗД ВАЗ 2113-2115, 2108-21099.
  • Для шестеренчатых стартеров всех моделей автомобилей ВАЗ.

Кроме того, они делятся на непреднамеренные и разборные. Разборные — это более старые модели. Старое и новое взаимозаменяемы.

Какое реле подлежит ремонту

Ремонту подлежат только разборные реле. Ревизионные приборы при поломке меняют сборку.

Как проверить втягивающее реле стартера ВАЗ

Проверок реле несколько:


Инструменты, приспособления, расходные материалы

Для ремонта разборно-втягивающего реле потребуются такие инструменты:

  1. Канифоль.
  2. Олово.
  3. Паяльник.
  4. Плоская отвертка.

Как сделать ремонт втягивающего реле стартера ВАЗ (пошагово)

Порядок работ:


Электромагнит стартера аккумуляторной батареи — Помощь по ремонту автомобилей

АККУМУЛЯТОР, СТАРТЕР и СОЛЕНОИД
Кайл Макфадден

Электрические системы современных транспортных средств очень востребованы. В большинстве автомобилей в качестве стандартного оборудования используются генераторы, вырабатывающие 80 ампер электроэнергии.Это стало возможным благодаря наличию множества электрических аксессуаров на транспортных средствах. Обогреватели заднего стекла, мощные аудиосистемы и комфортные функции, такие как сиденья с электроприводом или стеклоподъемники, могут потреблять большое количество энергии от электрической системы. Из-за этого электрические системы становятся все более сложными и сложными. Пока они еще 12 вольт, постоянного тока конструкции. Системы зарядки с компьютерным управлением, усовершенствованная конструкция аккумуляторов и сложная микроэлектроника все чаще используются в современных транспортных средствах.

АККУМУЛЯТОР
Аккумуляторная батарея накапливает электроэнергию, необходимую для запуска автомобиля, и обеспечивает дополнительную электроэнергию, необходимую во время пиковых скачков напряжения, например, когда включены кондиционер или электрические обогреватели стекол. Все автомобильные аккумуляторы на 12 вольт. У них шесть ячеек, каждая ячейка генерирует 2,1 вольт, так что фактическое напряжение батареи составляет 12,6 вольт. Во время запуска и высоких электрических нагрузок аккумулятор разряжается, как и аккумулятор фонарика после определенного периода работы.После запуска двигателя работа генератора заключается в перезарядке аккумулятора. Генератор преобразует вращающуюся механическую энергию двигателя в электрическую энергию для подзарядки аккумулятора.

Батареи

рассчитаны на ток холодного пуска, обычно называемый «CCA». Этот рейтинг относится к величине силы тока, которую аккумулятор может выдать и при этом обеспечить адекватную мощность при запуске двигателя. Производитель транспортного средства определяет необходимый рейтинг CCA, требуемый для транспортного средства.Для правильной работы и поддержания удовлетворительного ожидаемого срока службы сменный аккумулятор должен соответствовать этому номинальному значению или превышать его. На срок службы батареи может влиять множество факторов. Батареи, которые работают в очень холодных погодных условиях, обычно не прослужат так же долго, как батарея, работающая в условиях умеренных температур. Во время непрерывной разрядки и перезарядки аккумулятора вода или «электролит» в аккумуляторе может испаряться в виде газа. Эту воду следует регулярно проверять и пополнять.Батареи старого типа имели съемные крышки ячеек, которые позволяли заправлять отдельные ячейки. Более новые «необслуживаемые» батареи имеют несъемные крышки и специальные вентиляционные отверстия, которые не требуют регулярного обслуживания или повторной заправки элементов. Чистый аккумулятор может иметь большое значение для увеличения срока службы аккумулятора. Грязь и кислота, которые могут скапливаться на верхней части аккумулятора, могут медленно разрядить аккумулятор. Правильно настроенный двигатель, который быстро запускается без чрезмерного времени на проворачивание, также увеличивает срок службы аккумуляторной батареи.

СТАРТЕР И СОЛЕНОИД
Система запуска состоит из электродвигателя с большим током, соленоида или реле стартера, аккумуляторной батареи, кабелей стартера и выключателя зажигания. Запуск двигателя достигается за счет использования электродвигателя с большим током. Когда водитель поворачивает ключ в положение запуска, ток подается на реле стартера или соленоид стартера. Реле или соленоид стартера замыкают контакты, замыкающие цепь от аккумулятора до стартера.Ток большой силы тока проходит через стартер и заставляет его вращать двигатель с достаточной скоростью, чтобы обеспечить легкий запуск. Стартер вращает двигатель с помощью маленькой шестерни, прикрепленной к концу стартера. Эта шестерня называется приводом стартера. При включении стартера привод выдвигается и контактирует с зубьями маховика. Передаточное число ведущей шестерни стартера составляет примерно 15/1. Это означает, что стартер сделает 15 оборотов, в то время как двигатель сделает один оборот.При запуске двигателя необходимо немедленно снять привод с маховика, чтобы не повредить стартер.

Стартер потребляет больше тока, чем любое другое электрическое устройство, используемое в автомобиле. Чтобы обеспечить достаточную подачу тока на стартер, для подключения стартера к источнику питания используются большие кабели. Напряжение на стартер подается от аккумуляторной батареи либо через дистанционное реле, либо через соленоид, установленный на стартере. Конструкция источника питания стартера зависит от типа используемого привода.В стартерах с приводом стартера типа Bendix обычно используется дистанционное реле стартера для приведения в действие стартера. Это связано с тем, что привод стартера выдвигается автоматически при вращении стартера. Он использует центробежную силу для выдвижения привода, а привод втягивается вращением маховика после запуска двигателя. В стартерах, в которых используется установленный или встроенный соленоид, используется соленоид для механического удлинения привода стартера и замыкания цепи, которая подает ток на стартер.В этой системе используется привод стартера с муфтой свободного хода. Этот тип привода свободно вращается в одном направлении и блокируется в другом. Это действие позволяет приводу стартера вращать маховик при включении и свободно вращаться при запуске двигателя. Привод стартера снимается, когда ключ зажигания возвращается в рабочее положение.

Соленоид, установленный на стартере, представляет собой электромагнитное устройство. Когда ток подается на соленоид стартера от замка зажигания, сердечник соленоида намагничивается, вызывая перемещение поршня внутри стартера.Сила тока, необходимая для срабатывания соленоида, больше, чем требуется для удержания плунжера. Это называется схемой пика и удержания и типично для большинства операций с соленоидом. Плунжер выдвигает привод стартера, замыкая контакты внутреннего переключателя, подающего напряжение аккумуляторной батареи на стартер. Выносное реле стартера работает аналогичным образом, но его функция заключается в подаче напряжения аккумуляторной батареи только на стартер.

Поскольку для пускателя требуется большой ток, обычно от 150 до 200 ампер, необходим соответствующий источник питания для обеспечения правильной работы пускателя.Напряжение аккумуляторной батареи при проворачивании должно оставаться на уровне 9,5 вольт или около него. Разница между напряжением, измеренным на аккумуляторе, и напряжением, измеренным на стартере, при проворачивании коленчатого вала не должна превышать 0,5 вольт. Эта разница называется падением напряжения и является показателем сопротивления цепи стартера. Высокое сопротивление цепи стартера и / или низкое напряжение запуска могут сократить срок службы стартера.

(Кайл любит светлый эль и использует свой Chevrolet Nomad 1956 года выпуска. Универсал.)

Ремонт втягивающего стартера своими руками

Каждый водитель хочет водить машину, которая ведет себя предсказуемо с момента поворота ключа в замке зажигания. Но иногда именно в этот момент с машиной возникают проблемы. Одним из виновников этого события может быть реле в стартере.

Перед проверкой реле стартера желательно убедиться в однозначности диагностики.Для этого проводится поверхностная проверка участвующих компонентов в системе запуска автомобиля

Содержание

  • 1 Диагностика проблем с запуском двигателя
  • 2 Как работает реле
  • 3 Наиболее вероятные неисправности
  • 4 Работа по замене реле

Диагностика проблемы с запуском двигателя

Водитель должен убедиться, что проблема связана исключительно с неисправностью реле. Для этого можно провести визуальный осмотр электропроводки на разряд аккумулятора.Если эта схема и все параметры в норме, то с большой долей вероятности поломка кроется в реле стартера.

Отсутствие щелчков стартера свидетельствует о неработающем реле втягивающего устройства. Если включение / выключение слышно, значит неисправность вне реле.

Для начала нужно повторить попытку с поворотом ключа на в замке зажигания. Молчание мотора в ответ на эти действия приведет к анализу стартера. Но, прежде чем разбирать реле стартера, его необходимо вынуть из моторного отсека.

См. Также: как проверить стартер на АКБ.

Как работает реле

Знание устройства всегда помогает разобраться в неисправностях механизма, поэтому мы уточним принцип работы втягивающего устройства стартера. Катушка получает напряжение от автомобильного аккумулятора. За счет этого образуется магнитное поле, взаимодействующее с якорем, который, вращаясь, натягивает пружину. Благодаря взаимодействию с Bendex, последний входит в зацепление с маховиком коленчатого вала.

Релейная цепь

Замкнутые контактные элементы блокируют подачу напряжения на обмотку, однако якорь из-за магнитного поля не выходит из зацепления. Он возвращается только за счет удерживающей пружины после прекращения работы электрической катушки. Bendex на этот раз вышел из зацепления с маховиком.

См. Также: Как заменить опору двигателя

Наиболее вероятные неисправности

Визуальный осмотр неисправного реле обычно выявляет перегоревшую проводку на контактах.Так же проседают сами контакты (залипают), есть возможность изолировать и сжечь обмотки катушки.

Часто можно акцентировать внимание на таких симптомах, после которых может потребоваться самостоятельный ремонт втягивающего реле стартера:

  • не выключение стартера после запуска двигателя;
  • может произойти щелчок после поворота ключа на стартере, но двигатель дальше не запускается;
  • Я слышу холостые обороты стартера после поворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать данный элемент. Однако есть модели, у которых есть раскладывающееся устройство; их нужно только заменить. Этот вид ремонта самый распространенный.

Работы по замене реле

Любые действия, включая демонтаж или хотя бы проверку предохранительного реле стартера, должны начинаться с отключения источника питания от аккумуляторной батареи автомобиля. Несоблюдение этого может привести к короткому замыканию и повреждению всей проводки. Такая замена может стоить очень дорого.

Ремкомплект

Перед открытием корпуса необходимо очистить поверхность от копоти и грязи, чтобы они не попали внутрь электрического прибора. Затем нужно ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, прижимающие блок к массе. Достаем реле из подкапотного пространства.

Отвинтите гайку на конце и откройте внутреннее содержимое. Вытаскиваем сгоревшее или нерабочее ядро, а на его место монтируем новый.Сборку проводят в обратной последовательности и монтируют деталь в подкапотном пространстве. Если все было собрано правильно, мотор должен запуститься с первого раза.

119 реле

Что делает релейный переключатель

Релейный переключатель или просто реле — это небольшое электромеханическое устройство, которое управляет парой подвижных контактов или частей схемы, перемещаясь из разомкнутого в замкнутое положение и наоборот.

Искал реле, с которым будет переключаться.3 в постоянного тока. Другая сторона — это всего лишь источник 9 В постоянного тока, но триггер должен быть 0,3 В постоянного тока или ниже. спасибо Я искал

Следует ли мне использовать реле Instructables

Здравствуйте, я пытаюсь управлять насосом постоянного тока 9 В с помощью Arduino. Я думаю, что мне нужно будет подключить реле к насосу и управлять реле с помощью транзистора от моего ардуино. I

Что такое реле и как оно используется Instructables

Электронное реле, не работает Электронное реле, не работает Лучший ответ 12 лет назад Думайте о реле как о переключателе с электрическим приводом.Электромагнит замыкает выключатель. Когда

Как работают реле HowStuffWorks

Реле — это просто механический переключатель, который вы найдете в своей домашней и автомобильной электронике. Посмотрите, что компоненты реле делают во всех ваших вещах. Реклама Автор: Мэдлин Буллок

Как проверить реле, которые все еще работают

Реле в вашем автомобиле — это электрические переключатели, которые используются для управления различными электрическими компонентами, такими как кондиционер, топливный насос и вентиляторы радиатора.Реле c

Как проверить реле автомобиля Библии

Ищете информацию о том, как проверить реле Ознакомьтесь с нашим подробным руководством, которое поможет вам узнать, как проверить реле на вашем автомобиле. Думайте о проводке вашей машины как о электрических синапах

Нужна помощь в поиске реле Instructables

Мои школы строят биодизель-гибридный автомобиль. Есть ли что-то вроде нормально замкнутого реле, которое можно размыкать, когда напряжение превышает 165 В. На что я должен смотреть Мой sch

Relay For Life Cancer Research UK

Вместе мы победим рак О раке Типы рака Рак в целом Причины рака Как справиться с раком Специалисты в области здравоохранения Принять участие Пожертвовать Найти мероприятие Волонтер Do yo

Relay for Life Race For Life Shop

Вместе мы победим рак

Relay for Life Cancer Research UK Интернет-магазин

Вместе мы победим рак

wh bl1 тепловое реле перегрузки National Switchgear

WH BL1 THERMAL OVERLOAD RELAY.Молоток Westinghouse / Cutler 293B119A11. 293B119A11 ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ Westinghouse BL1.

Ч / Б элементы управления 1500GL1S3 Реле контроля уровня жидкости

B W Элементы управления 1500GL1S3 Реле уровня жидкости Супер-красотка высокое качество пополнения запасов 119 Industrial Electrical Industrial Scientific B W Controls

Реле HELLA

Реле. Более полувека 39-летний опыт разработки реле Высокоавтоматизированные производственные процессы и передовые технологии Глобальный технический

Power Management Micropac Industries, Inc.

Портфолио Micropac 39s твердотельных реле, полупроводниковых и промышленных контроллеров питания, 53253119, Dual, 0,8 A, под пайку, 8-контактный DIP Gull Wing

Relay Aliexpress Shop yh219 с бесплатной доставкой

Yh219 — это новое поколение yh219. На AliExpress вы также можете найти другие выгодные предложения на реле. Следите за акциями и предложениями, так что вы получите большой магазин реле

Стоковые Фото Dreamstime.com

стоковых изображений магазина реле готово. Скачать все 119 стоковых фотографий магазина реле можно бесплатно или без лицензионных отчислений.Сбросить все фильтры.

2021 Длинная дистанция Национальная эстафета Информация для мастеров по плаванию

Смешанная эстафета должна состоять из двух мужчин и двух женщин, которые могут плавать в любом порядке. Возрастные группы эстафеты. Возрастные группы Relay: 7299, 100119, 120159, 160199 и т. Д.

Домашняя страница Relay UK Relay UK

Помощь людям с нарушениями слуха и речи в общении с кем-либо по телефону с помощью службы Relay UK.

Однофазное реле контроля напряжения RN119 Intelligent Electro

5 сентября 2019 Реле пониженного напряжения Реле задержки включения Защита от обрыва нейтрали.Дополнительная информация: Код изделия: RN119 Страна происхождения: Индия

Электромагнитные реле стартера китайского GoKart

Электромагнитные реле стартера китайского gokart для ACE Sports, American Sportsworks, Соленоид реле стартера с двухпроводной розеткой Версия 119.

Porsche Parts Реле противотуманных фар , 944 8591 Sierra Madre Collection

Реле противотуманных фар для 944 моделей 19851991. Вариант номера детали Porsche 94461511900 944.615.119.00 94461511900 944 615 119 00

Penn Relays Официальный сайт по легкой атлетике

Официальный сайт по легкой атлетике, посвященный реле Penn Relays.

novatek electro Однофазное реле контроля напряжения RN119 MCB

RN119 имеет встроенный таймер задержки включения, программируемый от 5 до 900 секунд. Устройство может работать в четырех независимых режимах: Реле повышенного и пониженного напряжения Более

Новый тип электронной релейной станции в белках: трехкомпонентное реле S

. Sun, W. Shao, M. Ren, H. Xiao, D. Qin, X. Deng, L. Chen, X. Gao, J. J. Phys. Chem. C, 2015, 119 13, 69987005.

Caterpillar 1199895 РЕЛЕ AVSpare.com

Цена запроса CA1199895 1199895 1199895 РЕЛЕ Caterpillar 303, 303.5C, 303.5D, 303C CR, 304, 304C CR, 304D CR, 305, 305.5D, 305C CR, 305D CR РЕЛЕ Купить

HFV9 / 0121ZRELAY

HFV9 / 0121ZSR 25 Chief Enterprises

Chief Enterprises предлагает часть HongFa HFV9 / 0121ZSR 257 Micro 280 Relay для покупки через Интернет. Найдите в большом ассортименте запчасть HongFa HFV9 / 0121ZSR 257 Micro

RN119 NOVATEK ELECTRO реле контроля напряжения TME

NOVATEK ELECTRO RN119 Модуль: реле контроля напряжения Usup: 230VAC DIN SPDT 5900s Этот продукт доступен в Transfer Multisort Elektronik.

Cisco Text Relay Голосовые шлюзы Cisco Certified Expert

6 января 2021 Cisco Text Relay обеспечивает функциональный эквивалент факса, а текстовая ретрансляция Cisco реализует динамический RTP PT, для которого установлено значение 119 по

RAAAE Reclosing relay

119. 125, 313, 319. Вспомогательные реле для блокировки. Реле задержки для установки времени блокировки после АПВ. Выходное реле на замыкающее

UNIPOINT Denso P5013 Реле втягивающего сердечника 39,8119,2 132570

Купить Реле втягивающего сердечника 39.8119.2 UNIPOINT P5013 через интернет-магазин Форвард Авто с доставкой по России: фото, наличие. по низким ценам.

Эстафета за жизнь округа Болдуин AllEvents.in

Событие начнется в субботу, 25 сентября 2021 года, и состоится в футбольном комплексе округа Болдуин, на улице Микс, 119. NW, Милледжвилл, Джорджия, Милледжвилл, Джорджия.

Эстафета испытаний сообщества Лыжи The Loup

Эстафета испытаний сообщества — это настоящий взрыв. Команды из трех человек соревнуются в хронометражных этапах слалома на лыжах Ridge или сноуборде Tube Hill Run бегают в гору с вашим

Mercury Relay Electronic Surplus

Пункты 1 24 из 42 HGRM52112S05 Relay Mercury Wetted Reed Relay, Контакты SPDT 100VA, Brumfield AMF JM111911 Ртутное реле MakeBeforeBreak.

Лучшие детали реле противотуманных фар для автомобилей, грузовиков и внедорожников AutoZone

У нас есть лучшее реле противотуманных фар по разумной цене. Купите онлайн бесплатно с доставкой на следующий день или самовывозом в 124 из 119 Результатов. Фильтрация и сортировка

Реле SF Тонкий тип База данных спецификации API

Реле безопасности SF RERAYS Тонкий тип. ASCTB119E 202106. Panasonic Corporation 2021. Подразделение электромеханического управления Panasonic Corporation.

Отели Ragnar Relay

Start / Exchange 6 Hotel 8 июля 2021 г.Best Western Plus Bellingham Airport Hotel. 3985 Bennet Drive, Bellingham, WA 98225. Ragnar Room Rates: 119 tax

Переключающее 5-контактное реле 12 В 30 А со съемным кронштейном 1 упаковка

5-контактное реле 12 В 30 А со съемным кронштейном, Характеристики включают 5-контактное реле переключения 12 В 30 А со съемным Кронштейн 1 упаковка SPP119C.

Сводка по легкой атлетике среди девушек: Клипперс выиграли два титула в эстафете на 3A

14 мая 2021 года Давенпорт Ассумпшн выиграла командный титул с 136 очками, Фэрфилд занял второе место с 119 очками, а Маунт Плезант занял третье место с 115.

Zelio Relays Электромеханические реле Schneider Electric 39s iPortal

Zelio Relays предлагает интерфейс, миниатюрный, универсальный, Доступен как единое целевое реле продукта и розетка или 0,054 / 0,119. RUMC3ppp.

3 полюса 30 ампер реле перегрузки Platt Electric Supply

75 ампер, 3 полюса, тепловое реле перегрузки NEMA / IEC. Монтаж на панели или на DIN-рейке. Размер провода: 142 AWG. Для использования с серией Freedom NEMA Размеры: 1 и 2 контактора и

C7A20X24D Реле питания Releco, DPDT, 24 В постоянного тока

Купите C7A20X24D Реле питания Releco, DPDT, 24 В постоянного тока, 10 А, серия C7, розетка.Ньюарк предлагает быстрые котировки, доставку в тот же день, всего 119 запасов по всему миру.

ADVRL1192 Механическое реле OEM PN Aviation Pros

RL119, RL119. ATA Глава 25. За дополнительной информацией обращайтесь в Advantage Aerospace. www.advantageaero.us

KG Technologies K119 Описание реле блокировки NanoPDF

Защита от пыли. К11990А. Коммутационные решения мирового класса для управления энергопотреблением. Миниатюрный HigHPower. фиксирующее реле. 90 А Макс. возможность переключения.

ПРЕДВАРИТЕЛЬНАЯ публикация: chronimo 1.

Добавить комментарий

Ваш адрес email не будет опубликован.
