Ваз 2110 схема предохранителей: Блок предохранителей на ВАЗ 2110: схема расположения, описание

Содержание

расположение реле 8 и 16 клапанов

Легковые автомобили ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112 принадлежат к единому модельному ряду автомобилей и имеют схожее устройство. В этой статье разговор пойдет об автомобильных предохранителях в общей электросети транспортного средства: схеме их расположения, за что они отвечают.

Содержание:

1 Где располагается монтажный блок?
2 Как располагаются элементы в монтажной коробке
3 Назначение предохранителей и реле в монтажной коробке
4 Отличительные особенности электропитания в ВАЗ 2112
5 Как заменить предохранитель в монтажном блоке

Где располагается монтажный блок?

Блок реле и предохранителей в названных моделях ВАЗ представляет собой пластиковую платформу, на которой вставлены компактные коммутационные электро-элементы и реле. Его называют также монтажным или электромонтажным блоком. К платформе подходят провода от аккумулятора, которые потом разбегаются к различным узлам, работающим от сети питания.

В ВАЗ 2110 этот блок находится под крышкой слева от рулевого колеса. Есть еще два дополнительных – они расположены рядом и тоже доступны из салона.

Для сравнения стоит вспомнить о том, что у предыдущей модели – ВАЗ 2109 монтажный блок находится в закрывающейся коробке и располагается в левом углу подкапотного пространства, под лобовым стеклом. И открывается он из подкапотного пространства.

Это уже на следующей модели – на ВАЗ 2110 разработчики решили, что для водителя будет удобнее из салона открывать и проверять монтажный блок. Коробку убрали, а блок предохранителей и контроллеров разместили в торпеде, на крышке и сделали для нее небольшой лючок. Это видно на картинке.

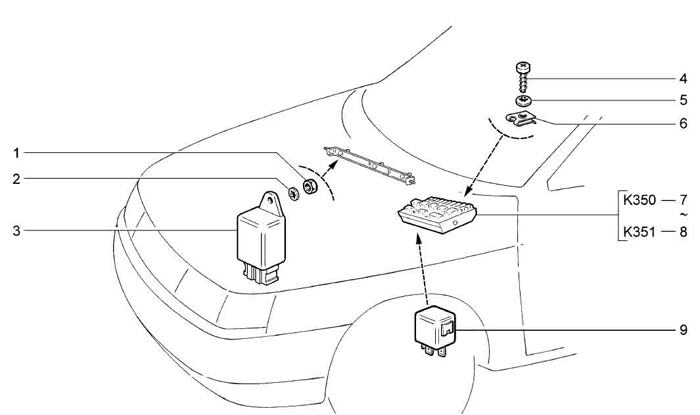

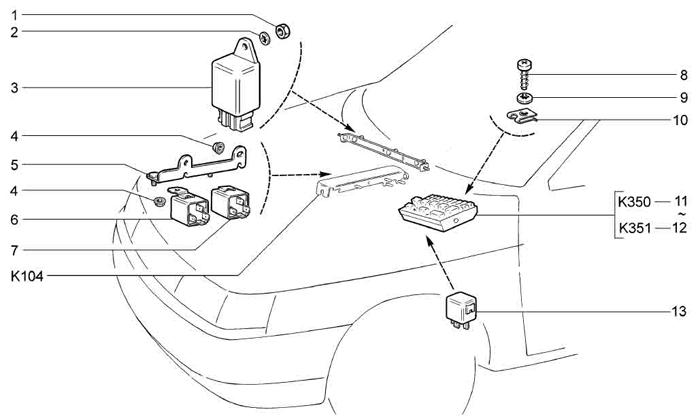

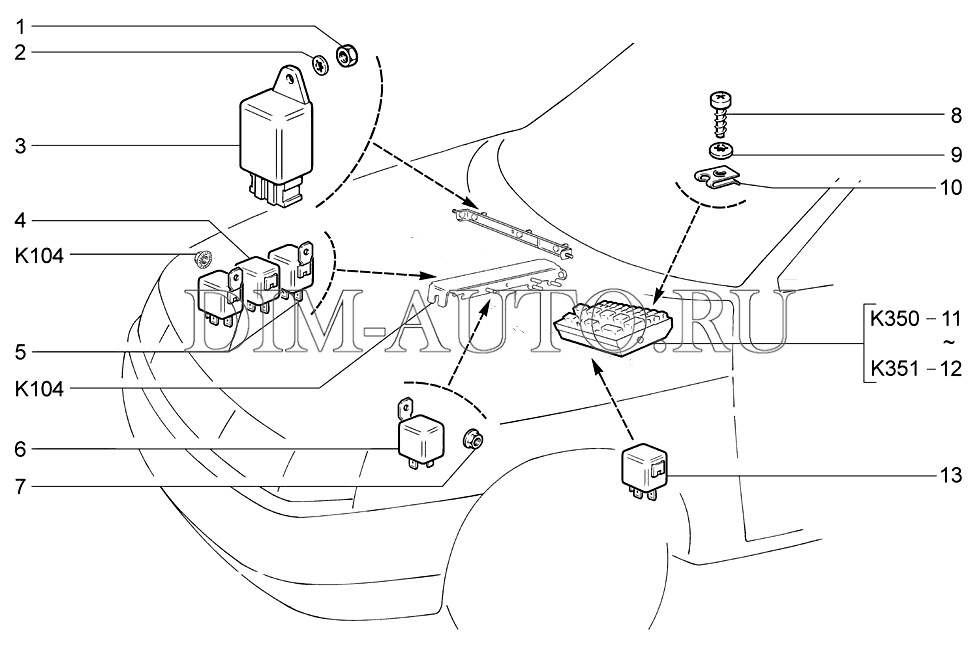

На следующей картинке показано схематичное расположение всех монтажных блоков с реле и предохранителями.

Такое расположение оказалось оптимальным для данной конструкции авто, и разработчики повторили ее в автомобилях — ВАЗ 2112, 21102 и ВАЗ 21103.

Чтобы открыть доступ к дополнительным блокам, придется снять кожух с правой стороны консоли (но слева от ног пассажира). Эта консоль находится между водительским и пассажирским сиденьями на одной линии с рычагом КПП.

В этом блоке можно увидеть еще три реле и три защитных элемента.

Первый контролирует электропитание насоса подачи топлива.
Второй отвечает за бесперебойную и безопасную работу датчиков, рассчитывающих скорость движения автомобиля и расход воздуха.
Третий предохранитель контролирует ток, подаваемый на стартер и модуль зажигания.

Все они пронумерованы в том же порядке, как они перечислены в списке. Реле или контроллеры помечаются буквами К. Соответственно:

К1 – из дополнительного блока контролирует работу вентилятора из системы охлаждения ДВС;
К2 – замыкает цепь электропитания бензинового насоса;
К3 – работает в паре с третьим предохранителем, то есть запускает стартер и модуль зажигания.

Как располагаются элементы в монтажной коробке

В монтажном блоке размещается 20 предохранителей и 6 контроллеров (реле). В коробке есть 3 свободных гнезда для коммутационных элементов на случай, если автовладелец захочет подключить дополнительное оборудование, например, медиа, климат-контроль, электронику на двери, автоматическое открывание багажника и т. п.

Предохранители отличаются по цвету. Каждому из них соответствует определенная сила тока. Например, красные имеют силу тока 10 ампер, голубые – 30. А самые сильные предохранители в 75 А имеют коричневый цвет.

Назначение предохранителей и реле в монтажной коробке

В монтажном блоке предохранители помечаются буквой F (от слова fuse).

В этом же блоке находятся и автоматические реле.

К1 – контроллер исправности ламп;
К2 – реле очистителя лобового стекла;
К3 – реле аварийной сигнализации и поворотных фар;
К4 – включатель фонарей ближнего света;
К5 – включатель фар дальнего света;
К6 – вспомогательное реле;
К7 – реле обогревателя заднего стекла;
К8 – включатель задних противотуманных фар.

Отличительные особенности электропитания в ВАЗ 2112

Монтажные блоки в автомобилях, выпущенных ранее 2002, незначительно отличаются от блоков в ВАЗ 2110 и ВАЗ 2111. В модели, выпущенной в 2002 году, разработчики заменили карбюраторную систему впрыска на инжекторную, а вместо восьмиклапанного двигателя стали устанавливать ДВС с 16-ю клапанами.

Монтажный блок существенных изменений не претерпел. На рисунке представлена схема распиновки (разводки выводов) электропитания ВАЗ 2112.

Как заменить предохранитель в монтажном блоке

Зная, какой предохранитель за что отвечает, автовладелец сможет своими руками поменять миниатюрную деталь в случае его сгорания. Для этого необходимо нажать на кнопку на передней панели авто, чтобы открыть крышку лючка. Блок закреплен на этой самой крышке. Чтобы снять предохранитель, весь блок снимать не надо. Достаточно взять прищепку, зафиксированную между реле и предохранителями, с ее помощью вытащить из гнезда сгоревший элемент, а на ее место вставить новый.

При замене сгоревших предохранителей следует подбирать соответствующий цвет. Если поставить слабый, то он сгорит от повышенной нагрузки, а если установить более сильный, то он может вовремя не разомкнуть сеть, что приведет к выходу из строя оборудования или возгоранию в проводке.

Нельзя вместо тугоплавких предохранителей ставить электромеханические или электронные. И тем более недопустимо ставить вместо предохранителей перемычки из проводов. Если цепь не будет вовремя разомкнута из-за перемычки, превышающей требуемую силу тока, то это чревато выходом дорогостоящего оборудования из строя или возгоранием, что особенно опасно во время движения транспортного средства.

Если постоянно сгорает один и тот же предохранитель, следует проверить всю линию электропитания, которую защищает данный элемент. Возможно, где-то окислились контакты или нарушена изоляция в проводах, что приводит к коротким замыканиям цепи. В этом случае контакты следует зачистить, укрепить, а замыкающий провод – заменить.

Рубрики Предохранители и реле

Предохранители ваз 2110 схема и расположение: подробно в картинках!

Главная » Ремонт Ваз

Опубликовано: 05.04.2014Рубрика: Ремонт ВазАвтор: admin

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
К2 – корпус релейного устройства, регулирующего работу дворников;
K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
К4 – корпус релейного устройства, включающего фары ближнего освещения;
К5– корпус релейного устройства, включающего фары дальнего освещения;
К6 – корпус дополнительного релейного устройства;
К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

[stextbox id=»grey»]Никогда не используйте самодельные перемычки. Вы можете просто вывести из строя полностью электрическую цепь того или иного узла.[/stextbox]

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

№ предохранителя	Сила тока, в амперах	Защищаемая электроцепь
F1	5	Цепь лампочек, освещающих регистрационный знак, лампочек, освещающих приборную панель, лампочек освещения габаритов, освещения багажного отсека и освещающих габариты левой части авто.
F2	7,5	Цепь лампочки ближнего освещения левой стороны
F3	10	Цепь лампочки дальнего освещения левой стороны
F4	10	Цепь лампочки противотуманного освещения левой стороны
F5	30	Цепь электродвигателей стеклоподъемника обоих сторон машины
F6	15	Цепь лампочки-переноски
F7	20	Цепь электрического двигателя системы обдува мотора, цепь подачи звукового сигнала
F8	20	Цепь узла подогрева заднего ветровика.
F9	20	Цепь рециркуляционного клапанного узла. Цепь узла очистки и омывания лобовика и фар, корпус реле, включающего обогрев заднего ветровика
F10	20	Зарезервированное предохранительное устройство
F11	5	Цепь лампочек габаритов освещения правой части
F12	7,5	Цепь лампочки ближнего освещения правой стороны
F13	10	Цепь лампочки дальнего освещения правой стороны и контрольной лампочки дальнего освещения.
F14	10	Цепь левой лампочки противотуманного освещения
F15	20	Цепь электрического обогрева кресел и блокирования замка багажного отсека
F16	10	Цепь реле-прерывателя поворотников и аварийки. Цепь лампочки контроля аварийки
F17	7,5	Цепь лампочки, освещающей салон, лампочки персонального света, лампочки подсветки ключа зажигания и стоп-сигнала, указателя времени или маршрутного компьютерного устройства
F18	25	Цепь лампочки, освещающей бардачок и цепи отопления и системы прикуривания.
F19	10	Цепь, блокирующая дверные запорные узлы. Цепь управления реле, контролирующим лампочек стоп-сигналов и габаритных огней. Цепь поворотников и их контрольных лампочек, цепь лампочек движения назад, возбуждающей обмотки генерирующей системы, цепь блока контрольной системы автомобиля, приборной системы, часов или маршрутного компьютерного устройства.
F20	7,5	Цепь лампочек задних огней противотуманного освещения

Видео — предохранители на Ваз 2110

0 11 324 просмотров

Понравилась статья? Поделиться с друзьями:

Ваз 2110 монтажный блок предохранителей схема

Содержание

1. Основной монтажный блок с предохранителями и реле

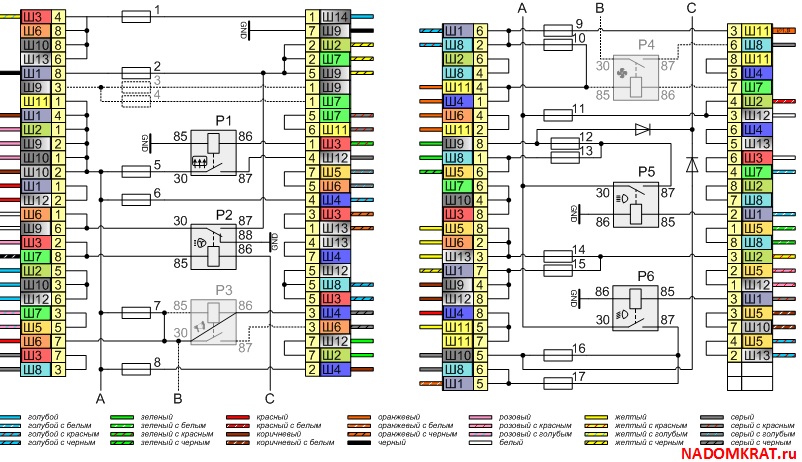

Схема основного монтажного блока предохранителей и реле Ваз 2110 предохранители.

Обозначения предохранителей и реле монтажного блока

Открытая крышка монтажного блока

Расположение монтажного блока в машине

Предохранители

№ пред.	Ампер	Назначение
F1	5 А	Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2	7,5 А	Ближний свет в левой фаре
F3	10 А	Дальний свет в левой фаре
F4	10 А	Правая передняя противотуманная фара
F5	30 А	Стеклоподъемники дверей
F6	15 А	Переносная лампа, прикуриватель
F7	20 А	Вентилятор радиатора, звуковой сигнал
F8	20 А	Обогрев заднего стекла
F9	20 А	Омыватель и очиститель лобового стекла
F10	20 А	Резервый
F11	5 А	Габарит с правой стороны
F12	7,5 А	Ближний свет в правой фаре
F13	10 А	Дальний свет в правой фаре
F14	10 А	Противотуманная фара, левая
F15	20 А	Обогрев сидений
F16	10 А	Аварийный сигнал, поворотники
F17	7,5 А	Стоп сигнал, подсветка замка зажигания, освещение салона
F18	25 А	Прикуриватель, подсветка бардачка, отопитель салона
F19	10 А	Лампа заднего хода, контроль исправности стоп сигнала
F20	7,5 А	Задние противотуманные фары

Для ваз 2110 лучше всегда держать в запасе все типы предохранителей. Я уже писаль в статье про блок предохранителей ваз 2114 про надежные фирменные и недорогие предохранители. Так что если надоело менять предохранители, переходите по ссылке и заказывайте.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно. На Ваз 2110 предохранители находятся в трех местах:

Главный блок располагается слева от руля;
Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Ваз 2110 предохранители

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

Предохранитель модуля зажигания и электронного блока управления двигателем.
Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
Реле электродвигателя вентилятора.
Реле включения электродвигателя топливного насоса.
Реле системы зажигания.

2. Блок реле и предохранителей в центральной консоли

Схема блока реле и предохранителей в центральной панели приборов

Обозначение и нумерация в блоке

Расположение блока реле и предохранителей в консоли

Реле

№ реле.	Артикул	Назначение
К1		реле контроля исправности ламп
К2		реле очистителя ветрового стекла
K3		реле-прерыватель указателей поворота и аварийной сигнализации
К4		реле включения ближнего света фар
К5		реле включения дальнего света фар
К6		дополнительное реле
К7		реле включения обогрева заднего стекла
K8		резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Дополнительный блок

Расположение дополнительного блока с предохранителями и реле.

В центральной панели присутствует дополнительный блок, расположение которого видно на фото. В нем присутствует три предохранителя с одинаковой мощностью в 15А:

Первый отвечает за модуль контроллера и зажигания в ВАЗ 2110.
Второй берет на себя защиту ДМРВ (расходомера), продувочного клапана, датчика подогрева и скорости.
Третий отвечает за форсунки и топливный насос.

И три реле:

Под четвертым номером обозначен электрический вентилятор.
Под пятым электрический насос топлива.
Последнее реле относится к зажиганию ВАЗ 2110.

Где находятся монтажный и дополнительные блоки?

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В более ранних версиях черный ящик устанавливался под капотом.

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

Основной блок предохранителей. Расположен в удобном месте – слева от руля;

Если вы вдруг выломали этот блок, не переживайте вы всегда можете заказать новый здесь.

Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Рекомендуется изучить каждый черный ящик, чтобы при необходимости без труда провести установку новых предохранителей.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
Отсоединяем трехконтактный штекер, идущий к прикуривателю.
Демонтируем накладку под рычагом ручного тормоза.
Снимаем чехол рычага КПП.
Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
Вытягиваем патрон.
Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Причины перегорания предохранителя

На Ваз 2110 предохранители плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Особенности замены предохранителя печки ВАЗ-2110

Замена предохранителя не отличается сложностью и занимает не более пятнадцати минут. Предварительно, перед проведением работ отключите питание аккумулятора. Защитное устройство находится в монтажно-релейном блоке, расположенном с левой стороны рулевой колонки. Блок вмонтирован в приборную панель. Чтобы до него добраться, надо нажать на выключатель защёлки крышки монтажного блока. Для снятия крышки, необходимо открутить саморез крепления защёлки. Обозрению откроется блок защитных элементов. Доступ к защитным деталям хороший, потому изымать блок со штатного места необязательно.

За систему отопления отвечает предохранитель F18 с номинальным током 25 ампер. Демонтировать перегоревшую деталь надо с помощью специального пинцета, который находится в комплекте монтажного блока. На её место устанавливается новый, предварительно купленный защитный элемент. Его необходимо слегка придавить, чтобы он зашёл в посадочное гнездо. На этом замену можно считать завершённой. Остаётся только установить на место крышку блока и закрыть её.

Где в Ваз 2110 предохранители на бензонасос ?

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ-2110 агрегат для подачи топлива может быть электрическим или механического типа. Тут всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке.

Доступ к бензонасосу возможен через ревизионный люк, расположенный под задним сидением.

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

Заводим автомобиль.
Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
Ждем 20 секунд.
Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Осмотр проводки прикуривателя

Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в Ваз 2110 предохранители противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Источники

https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php

https://luxvaz.ru/vaz-2110/253-shema-predohraniteley.html
https://carfrance.ru/sxema-bloka-predoxranitelej-na-vaz-2110/
https://remontvazov.com/sxema-bloka-predoxranitelej-vaz-2110
http://DaciaClubmd.ru/lighter/predohranitel-prikurivatelya-vaz-2110-2112
https://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/kak-zamenit-predohranitel-pechki-vaz-2110-svoimi-rukami/
https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html
https://carfrance. ru/kakoj-predoxranitel-otvechaet-za-benzonasos-na-vaz-2110/

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ВАЗ 2110. Схема и расположение реле и предохранителей на ВАЗ 2110.

Если ваше транспортное средство не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя либо, к примеру, отказывается работать отопитель, то первое, что необходимо сделать — обратить внимание на состояние предохранителей, то есть посмотреть, не перегорели ли они. Автомобиль может не заводиться, поскольку перегорели предохранители стартера или бензонасоса, мотор отопителя тоже имеет свой предохранитель. Зачастую от повышенной нагрузки страдает предохранитель прикуривателя, который на ВАЗ 2110 приходится менять достаточно часто. Об этом далее в статье.

Содержание

Реле и предохранители ВАЗ 2110, где они находятся
ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой
Как найти сгоревший предохранитель
Таблицы цепей плавких предохранителей ВАЗ 2110
Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены
Схемы дополнительных предохранителей и реле с условной нумерацией
Условная нумерация штекеров в соединительных колодках
Схема соединения монтажного блока
Советы профи

Реле и предохранители ВАЗ 2110, где они находятся

На ВАЗ-2110 реле и блoк предохранителей находится в салоне транспортного средства немного выше и левее педалей.

ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой

Расположение предохранителей и реле в монтажном блоке автомобиля ВАЗ 2110:

Реле контроля исправного состояния лампочек — К1.
Реле передних дворников — К2.
Реле-прерывaтель аварийной сигнализации и указателей поворота — К3.
Реле запуска фар ближнего света — К4.
Реле запуска фар дальнего света — К5.
Дополнительное реле — К6.
Реле запуска подогрева заднего стекла — К7.
Реле противотуманных фонарей — К8.
Плавкие предохранители — F1-F20 — фактически все цепи транспортного средства защищены плавкими предохранителями, которые рассчитаны на разный номинальный ток. Исключением являются следующие цепи — зажигание и пуск мотора, цепь генератора, помимо обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться представленной ниже схемой.

Перед этим следует обнаружить причину сгоревшего предохранителя и устранить ее, после чего можно устанавливать новый плавкий предохранитель.

Таблицы цепей плавких предохранителей ВАЗ 2110

Лампочки фонарей освещения номера. Лампочки освещения приборов. Контрольная лампочка габаритного света. Лампочка освещения багажника. Лампочки габаритного света по левой стороне — F1 (5 Ампер).
Ближний свет левой фары — F2 (7.5 Ампер).
Дальний свет левой фары — F3 (10 Ампер).
Правая противотуманная фара — F4 (10 Ампер).
Электромоторы стеклоподъемников дверей — F5 (30 Ампер).
Переносная лампа, прикуриватель — F6 (15 Ампер).
Электромотор вентилятора системы охлаждения мотора. Звуковой сигнал. — F7 (20 Ампер).
Контакты (реле) запуска обогрева заднего стекла — F8 (20 Ампер).
Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели и очистители фар и ветрового стекла (предохранитель дворников) — F9 (20 Ампер).
Резервный — F10 (20 Ампер).
Лампочки габаритного света по правой стороне — F11 (5 Ампер).
Ближний свет правой фары — F12 (7.5 Ампер).
Дальний свет правой фары. Контрольная лампочка запуска дальнего света — F13 (10 Ампер).
Левая противотуманная фара — F14 (10 Ампер).
Блокировка замка багажника. Электрообогрев сидений — F15 (20 Ампер).
Реле-прерыватель аварийной сигнализации и указателей поворота ( режим аварийной сигнализации). Контрольная лампочка аварийной сигнализации — F16 (10 Ампер).
Лампочка освещения салона. Лампочка индивидуальной подсветки. Лампочка подсветки выключателя зажигания. Лампочки стоп-сигнала. Часы (либо маршрутный компьютер) — F17 (7.5 Ампер).
Лампочка освещения вещевого ящика. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 Ампер).

Реле контроля исправного состояния лампочек габаритного света и стоп-сигнала. Блокировка замков дверей. Лампочки света заднего хода. Поворотники с контрольными лампочками. Обмотка возбуждения генератора. Комбинация приборов. Блок индикации системы контроля. Часы (либо маршрутный компьютер) — F19 (10 Ампер).
Лампочки задних противотуманных фонарей — F20 (7.5 Ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой обшивкой консоли, которая крепится с помощью двух винтов.

Схемы дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все на 15 Ампер):

Контроллер, модуль зажигания.
Датчик расхода воздуха, датчик кислорода (подогрева), датчик скорости транспортного средства, клапан продувки адсорбера.
Форсунки, топливный насос, реле топливного насоса.Дополнительные реле:
Реле электрического вентилятора.

Реле электрического бензонасоса.
Реле зажигания (главное реле).

В нише приборной панели за монтажным блоком вмонтирован предохранитель противотуманных фонарей.

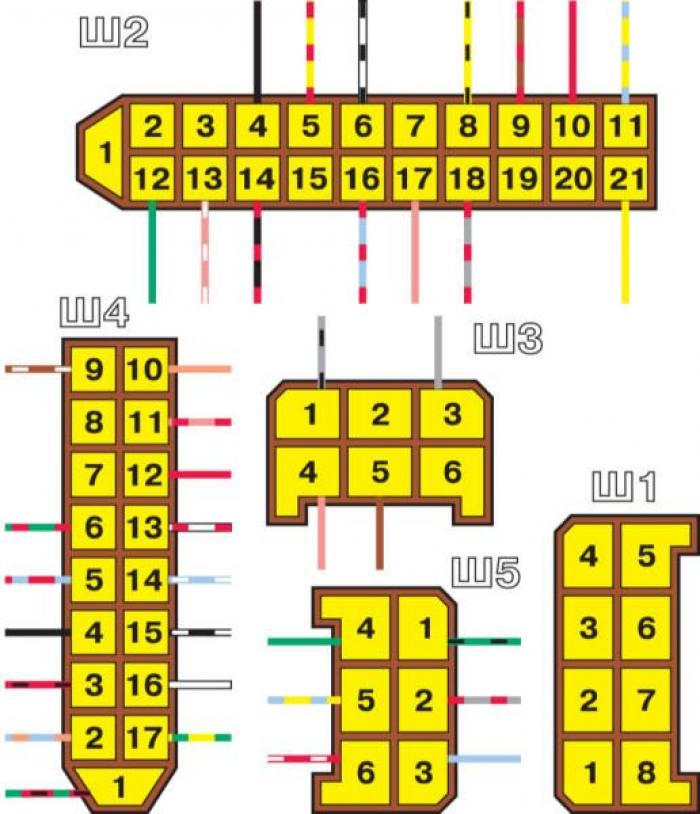

Условная нумерация штекеров в соединительных колодках

Схема соединения монтажного блока

Внутренняя цифра в обозначении наконечника провода — условный номер штекера, а наружная цифра — номер колодки.

Советы профи

Что касается замены предохранителя, то тут все предельно просто. Для начала необходимо найти черный ящик с монтажным блоком и нажать на защелки для открытия крышки. Внимательно осмотрите монтажный блок — в середине должен быть специальный пинцет для извлечения предохранителей. Далее находим требуемый нам предохранитель, к примеру, предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлекаем перегоревший элемент и устанавливаем новый.

Блок предохранителей ваз 2110 инжектор 16 клапанов

Предохранители и реле ВАЗ 2110

Рассмотрены автомобили с инжектором и карбюратором: 8 клапанов, 16 клапанов

Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).

Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле контроля исправности ламп
К2	Реле очистителя ветрового стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Реле противотуманных фонарей
F1-F20	Плавкие предохранители

Расшифровка предохранителей:

*Номер*	*Сила тока, А*	*Описание предохранителей*
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний сеет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа (розетка)
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний сеет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

*В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.

**Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

***Дополнительные реле и предохранители расположены в салоне справа приборной панели за боковой облицовкой, прикрепленной двумя шурупами.

Все дополнительные предохранители 15 А

*№ реле/ предохранителя*	*Расшифровка*
1	Модуль зажигания, контроллер
2	Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3	Реле топливного насоса, предохранитель бензонасоса, форсунки
4	Реле электровентилятора (доп. реле)
5	Реле бензонасоса (доп. реле)
6	Главное реле (реле зажигания)

Порядок номерации и цвета проводов штекеров

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

*№ реле/ предохранителя*	*Расшифровка*
К1	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К2	Реле очистителя ветрового стекла (реле дворников)
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Резервное реле (отсутствует на ВАЗ 2110)

Таблица внешних соединений монтажного блока

*Колодка*	№	*Цвет*	*Электрические цепи*
Ш1	1	ЖЧ	Противотуманная фара (левая)
	2	ГП	Двигатель блокировки замка багажника, подогрев сидений
	3	Р	Реле блокировки дверей
	4	О	Реле электростеклоподъемников
	5	ЖП	Реле противотуманных фар
	6	Ж	Противотуманная фара (правая)
	7	ГЧ	Реле электростеклоподъемников
	8	—	Резерв
Ш2	1	_—	Резерв
	2	—	Резерв
	3	_—	Резерв
	4	Ч	Масса » — «
	5	ЖП	Габарит (левый задний)
	6	БЧ	Переключатель наружного освещения
	7	_—	Резерв
	8	ЖЧ	Лампы освещения номерного знака, выкл. освещения приборов
	9	КП	Габарит (правый задний)
	10	К	Габарит (правый)
	11	ЖГ	Эл. двигатель очистителя ветрового стекла, переключатель очистителя и омывателя ветрового стекла.
	12	З	Переключатель наружного освещения
	13	ОБ	Выключатель противотуманных фар
	14	ЧП	Выключатель аварийной сигнализации
	15	—	Резерв
	16	ГП	Замок зажигания (кл. 15), подрулевой переключатель
	17	Р	Переключатель очистителя и омывателя ветрового стекла
	18	СП	Подрулевой переключатель света фар
	19	—	Резерв
	20	_—	Резерв
	21	Ж	Габарит (левый)
Ш3	1	СЧ	Ближний свет (левый фонарь)
	2	—	Резерв
	3	С	Ближний свет (правый фонарь)
	4	Р	Генератор (кл. 30)
	5	К	Генератор (кл. 30)
	6	К	Генератор (кл. 30)
Ш4	1	ПЗ	Бортовая система индикации
	2	ГО	Выключатель аварийной сигнализации
	3	ПЧ	Выключатель аварийной сигнализации
	4	Ч	Масса » — «
	5	ПГ	Штекер переносной лампы
	6	ЗП	Выключатель обогрева заднего стекла, лампа обогрева заднего стекла
	7	—	Резерв
	8	_—	Резерв
	9	—	Резерв
	10	ЖЗ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	11	Б	Эл. двигатель очистителя ветрового стекла
	12	ЧБ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	13	ГБ	Подрулевой переключатель, лампа замка зажигания
	14	БП	Лампы стоп- сигналов, часы, лампа освещения салона
	15	П	Фонари стоп-сигналов
	16	РП	Выкл. стоп-сигналов
	17	О	Генератор (кл.30)
Ш5	1	ЗЧ	Дальний свет (левый фонарь)
	2	СП	Элемент обогрева заднего стекла
	3	Г	Контроллер отопителя, лампа освещения вещевого ящика
	4	З	Дальний свет (правый фонарь)
	5	ЖГ	Двигатель очистителя ветрового стекла, клапан рециркуляции САУО
	6	ПБ	Эл. вентилятор охлаждения, звуковой сигнал

Снятие и установка блока предохранителей

Схема электрооборудования автомобиля ВАЗ-2110

*№ реле/ предохранителя*	*Расшифровка*
1	Блок-фара
2	Датчики износа колодок передних тормозов
3	Датчик включения электродвигателя вентилятора
4	Электродвигатель вентилятора системы охлаждения двигателя
5	Звуковой сигнал
6	Генератор
7	Датчик уровня масла
8	Блок управления электромагнитным клапаном карбюратора
9	Контроллер отопителя
10	Выключатель клапана рециркуляции
11	Лампа подсветки рычагов управления отопителем
12	Коммутатор
13	Концевой выключатель карбюратора
14	Датчик контрольной лампы давления масла
15	Свечи зажигания
16	Электромагнитный клапан карбюратора
17	Датчик указателя температуры охлаждающей жидкости
18	Датчик-распределитель зажигания
19	Катушка зажигания
20	Стартер
21	Электродвигатель вентилятора отопителя
22	Дополнительный резистор электродвигателя отопителя
23	Датчик скорости
24	Выключатель света заднего хода
25	Микромоторедуктор привода заслонки отопителя
26	Клапан рециркуляции
27	Датчик уровня тормозной жидкости
28	Колодки для подключения электродвигателя омывателя заднего стекла
29	Аккумуляторная батарея
30	Электродвигатель омывателя ветрового стекла
31	Датчик уровня омывающей жидкости
32	Датчик уровня охлаждающей жидкости
33	Моторедуктор очистителя ветрового стекла
34	Монтажный блок
35	Колодки для подключения жгута предупредительного света
36	Переключатель наружного освещения
37	Комбинация приборов
38	Выключатель заднего противотуманного света
39	Контрольная лампа противотуманного света
40	Контрольная лампа обогрева заднего стекла
41	Часы
42	Выключатель обогрева заднего стекла
43	Подрулевой переключатель
44	Колодка для переключения проводов при установке блок-фар другого типа
45	Регулятор освещения приборов
46	Выключатель зажигания
47	Колодки для подключения жгута проводов очистителей фар
48	Розетка для переносной лампы
49	Передний плафон освещения салона
50	Выключатель стоп-сигнала
51	Плафон освещения салона
52	Блок бортовой системы контроля
53	Датчик указателя уровня топлива
54	Выключатель аварийной сигнализации
55	Датчик ремня безопасности водителя
56	Прикуриватель
57	Лампа подсветки пепельницы
58	Выключатель лампы освещения вещевого ящика
59	Колодка для подключения бортового компьютера
60	Лампа освещения вещевого ящика
61	Боковые указатели поворота
62	Выключатели в стойках передних дверей
63	Выключатели в стойках задних дверей
64	Выключатель контрольной лампы стояночного тормоза
65	Фонарь освещения багажника
66	Датчик температуры для системы отопления
67	Наружные задние фонари
68	Внутренние задние фонари
69	Фонари освещения номерного знака
70	Элемент обогрева заднего стекла
71	Колодка для подключения дополнительного стоп-сигнала

* В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

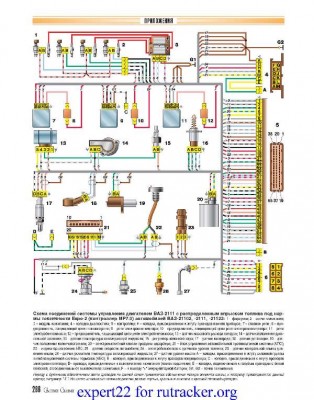

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер «Январь-4»)

*№ реле/ предохранителя*	*Расшифровка*
1	Блок-фара
2	Датчики износа колодок передних тормозов
3	Звуковой сигнал
4	Вентилятора системы охлаждения
5	Выключатель света заднего хода
6	Аккумуляторная батарея
7	Генератор
8	Датчик контрольной лампы давления масла
9	Датчик уровня масла
10	Свечи зажигания
11	Форсунки
12	Регулятор холостого хода
13	Колодки электронного блока управления
14	Датчик положения дроссельной заслонки
15	Датчик положения коленчатого вала
16	Модуль зажигания
17	Датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18	Стартер
19	Колодка диагностики
20	Датчик температуры охлаждающей жидкости (для системы управления двигателем)
21	Датчик скорости
22	Реле включения бензонасоса
23, 35, 39	Плавкие предохранители
24	Электробензонасос
25	Микромоторедуктор привода заслонки отопителя
26	Клапан рециркуляции
27	Вентилятор отопителя
28	Насос омывателя ветрового стекла
29	Датчик уровня омывающей жидкости
30	Датчик уровня тормозной жидкости
31	Датчик уровня охлаждающей жидкости
32	Моторедуктор стеклоочистителя
33	Дополнительный резистор вентилятора отопителя
34	Реле включения питания системы впрыска
36	Клапан продувки адсорбера
37	Датчик массового расхода воздуха
38	Реле включения вентилятора системы охлаждения
40	Переключатель наружного освещения
41	Датчик детонации
42	Датчик концентрации кислорода (подогреваемый лямбда-зонд)
42*	СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43	Контрольная лампа противотуманного света
44	Контрольная лампа обогрева заднего стекла
45	Выключатель противотуманного света
46	Выключатель обогрева заднего стекла
47	Комбинация приборов
48	Монтажный блок
49	Датчик уровня топлива
50	Выключатель зажигания
51	Регулятор яркости подсветки приборов
52	Подрулевой переключатель
53	Лампа подсветки рычагов управления отопителем
54	Выключатель аварийной сигнализации
55	Электронный блок управления отопителем
56	Выключатель клапана рециркуляции
57	Блок индикации бортовой системы контроля
58	Боковые указатели поворота
59	Датчик температуры для системы отопления
60	Плафон освещения салона
61	Передний плафон освещения салона
62	Розетка для переносной лампы
63	Электронные часы
64	Выключатели в стойках передних дверей
65	Выключатели в стойках задних дверей
66	Лампа освещения вещевого ящика
67	Выключатель освещения вещевого ящика
68	Прикуриватель
69	Лампа освещения пепельницы
70	Выключатель стоп-сигнала
71	Элемент обогрева заднего стекла
72	Наружные задние фонари
73	Внутренние задние фонари
74	Лампы освещения номерного знака
75	Лампа освещения багажника

Схема электрооборудования автомобиля с кузовом «седан» (кроме узлов и деталей системы впрыска):

Схема электрооборудования автомобиля с кузовом «универсал» (кроме узлов и деталей системы впрыска):

Предохранители Лада ВАЗ 2110 2111 2112, 1995

14. 12.2020

Большинство цепей питания электрооборудования отечественного седана, хэтчбека и универсала защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне.

Рассмотрены схемы ВАЗ 2110 2111 2112 (Лада 110 111 112) 1-го поколения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

В салоне

Основной монтажный блок расположен под панелью управления слева. Для доступа к нему необходимо отжать защелку.

Фото — пример.

Схема предохранителей основного блока Лада 110 111 112
Тип 2110-3722010-08
Тип 2110-3722010
Тип 2110-3722010-01

№	Расшифровка	Ток, А
F1	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Лампа освещения багажника. Контрольная лампа габаритного света. Лампы габаритного света левого борта	5
F2	Левая фара (ближний свет)	7,5
F3	Левая фара (дальний сеет)	10
F4	Правая противотуманная фара	10
F5	Электродвигатели стеклоподъемников дверей	30
F6	Переносная лампа (розетка)	15
F7	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал	20
F8	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла	20
F9	Клапан рециркуляции*. Реле (обмотка) включения обогрева заднего стекла Очистители и омыватели ветрового стекла и фар (дворники).	20
F10	Резервный	20
F11	Лампы габаритного света правого борта	5
F12	Правая фара (ближний свет)	7,5
F13	Правая фара (дальний сеет). Контрольная лампа включения дальнего света	10
F14	Левая противотуманная фара	10
F15	Электрообогрев сидений. Блокировка замка багажника	20
F16	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации	10
F17	Лампа освещения салона. Лампа индивидуальной подсветки. Лампы стоп-сигнала. Лампа подсветки выключателя зажигания. Часы (или маршрутный компьютер)	7,5
F18	Лампа освещения вещевого ящика. Предохранитель прикуривателя 2110, 2111, 2112. Контроллер отопителя (предохранитель печки).	25
F19	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Лампы света заднего хода. Указатели поворота с контрольными лампами. Обмотка возбуждения генератора. Часы (или маршрутный компьютер) Блок индикации бортовой системы контроля*. Комбинация приборов.	10
F20	Лампы задних противотуманных фонарей	7,5
Описание реле
K1	контроль исправности ламп;
K2	очиститель ветрового стекла;
K3	прерыватель указателей поворота и аварийной сигнализации;
K4	включение ближнего света фар;
K5	включение дальнего света фар;
K6	дополнительное реле;
K7	включение обогрева заднего стекла;
K8	задние ПТФ

С обратной стороны основного блока находится предохранитель противотуманных фонарей.

Дополнительный монтажный блок находится с правой стороны приборной панели за боковой облицовкой.

Схема элементов дополнительного блока
№	Расшифровка	Ток, А
с правой стороны консоли
1	зажигание, контроллер	15
2	Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха	15
3	предохранитель бензонасоса , форсунки	15
4	Реле электрического вентилятора
5	Реле бензонасоса
6	Главное реле зажигания
с левой стороны консоли
1	Модуль управления центральным замком
2	иммобилизатор
3	включение задних противотуманных фонарей.

Материалы по теме

Схема подключения прикуривателя ВАЗ 2110. Прикуриватель не работает. Возможные причины и их устранение. Автомобильная розетка для электроприборов

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикуривать. Но особой популярностью устройство не стало. Многие курильщики предпочитают использовать спички или любимую зажигалку.

Дизайнеры уже начали думать о том, чтобы вообще убрать устройство.

Но вскоре зажигалка обрела вторую жизнь. Со временем каждый человек стал иметь большое количество различных электронных и электрических устройств. Естественно, электронике для работы требовалось электричество.

Из истории прикуривателя

Сегодня уже сложно вспомнить первую марку автомобиля, в которой эта опция была стандартной. Есть информация, что это было в 20-х гг. Конструкция этого первого устройства была довольно примитивной. Картридж был внутри катушки. Когда его вытаскивали из гнезда, это замыкало цепь, и картридж нагревался. Уже тогда водители сталкивались с тем, что прикуриватель не работает на автомобилях после длительного или неаккуратного использования.

1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году он был запатентован. А вот в автомобилях устройство получило свое место только в 50-х годах. Это одно из устройств, которое не испытало влияния современных технологий.

Как устроен и работает прикуриватель?

Металлический картридж с удобной ручкой в виде кнопки. В патроне установлена специальная нихромовая спираль. На приборных панелях есть специальные розетки. Если в это гнездо вставить прикуриватель и закрепить его там, то он будет подключен к электрической сети автомобиля.

Плюсовой контакт соединен с центральным контактом розетки и спирали. «Масса» подается на основание раструба.

Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В момент превышения температурной неисправности устройство отключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно понятна и проста.

Розетка защищена предохранителем на 10 А и находится в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс в том, что к розетке можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как думают многие, это ненадежная коммутация больших токов. Современные приборы имеют силу тока более 40 А. Здесь существует зависимость: чем больше сила тока в цепи, тем выше надежность электрических соединений. Это одна из причин, почему не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вилки в розетке, но стандарт для такого типа подключения не разработан. В вилке можно найти только один центральный контакт, который фиксируется пружинкой, а также две ножки, осуществляющие прижим. Зона положительного контакта может быть спрятана очень глубоко. Из-за качества наших дорог при проезде ям и неровностей может пропадать электрический контакт между вилкой и розеткой. Некоторые водители даже наблюдали искрение между контактами. Это риск короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда выходит из строя этот важный и нужный прибор. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоранием подсветки.

Часто прикуриватель выходит из строя именно из-за предохранителя. Причина этого в электроприборах, которые подключаются к розетке. Дело здесь в том, что это гнездо не было рассчитано на длительное использование. Инженеры создали устройство для выдачи кратковременного питания.

Часто не работает прикуриватель из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. К поломке также приводят несколько маломощных устройств, подключенных к одной розетке.

Есть и механическая причина. Это рыхлые и раскидистые усики в гнезде. Они просто перестают держать вилку. В этом случае ремонт очень прост.

Прикуриватель ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не нарваться на эту беду, не стоит питать компрессоры от прикуривателя. Также не рекомендуется ставить в розетку устройства, не соответствующие стандарту разъема. Кроме того, если не работает прикуриватель на ВАЗе, то следует проверить, не вставлял ли кто в розетку какой-либо железный предмет. Не используйте с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают из своих мест. Это может привести к короткому замыканию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли сгоревший, вы должны заменить его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

Как проверить напряжение?

Нужно полностью снять прикуриватель. Вставьте обычную лампочку в заднюю часть патрона и включите зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель на ВАЗ?

Прежде чем открутить гайку сзади и приступить к полной разборке, запомните, а лучше сфотографируйте положение контактов. Это значительно облегчит возможные трудности при сборке.

А теперь можно переходить к полной разборке устройства. Вам нужно будет открутить гайку, затем отогнуть металлические части от пластиковых. Далее – отсоединяем металлические детали. Вы обязательно увидите пластину из слюды. Это полупроводник. Его необходимо удалить.

Тогда приступайте к сборке. Напильник поможет вам удалить лишний металл, мешающий надежно установить прикуриватель на свое место.

Если из этого ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь снова разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что при замене элемента нужно снять «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗ, но и в таких иномарках как Форд можно наблюдать неработающий прикуриватель. Чаще всего в сети перегорает предохранитель. Он имеет маркировку F109.и окрашен в желтый цвет. Рассчитан на ток до 20 А.

Прикуриватель Форд Фокус не работает чаще всего из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, значительно превышающий допустимый.

Короткие замыкания случаются потому, что большинство водителей не знают и никогда не задумываются о том, что в мире не существует стандартов геометрических размеров гнезда. Производители зарядных устройств и всего, что вставляется в розетку, делают вилки разной длины и диаметра.

Перед тем, как вставлять что-либо в розетку, убедитесь, что разъем подходит идеально. Чуть меньший диаметр — риск получить короткое замыкание.

Как заменить предохранитель в автомобиле Форд?

Если не работает прикуриватель Ford, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку. Он расположен под перчаточным ящиком. Поверните защелки и потяните блок вниз. В левом ряду вы увидите нужный вам предохранитель.

Он второй снизу. Будет лучше, если ты найдешь чертеж своего Форда. Да, достать предохранитель вручную непросто, поэтому приготовьте круглогубцы.

Как заменить прикуриватель?

Для замены необходимо снять правую крышку туннеля. У подножия пассажирского сиденья нужно снять защелку и открутить винт. Затем снимите колпачок. Вы увидите дыру. Засуньте туда руку и отсоедините провода от розетки. Их всего три.

Теперь осталось только вытащить стекло из посадочного места.

Если не получилось вытащить стекло просто так, то есть вариант сломать пластик каким-нибудь инструментом, и при этом вынуть стекло по частям.

«Тойота»

В том случае, если прикуриватель Toyota не работает, нужно начать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке автомобиля о них ничего не указано.

В большинстве моделей необходимый блок предохранителей расположен под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

Также многие владельцы меняют стекло целиком. Стекло имеет алюминиевую вставку. Она часто выгорает.

Если ничего не работает

Бывает и так, что не работает прикуриватель и радио, в этом случае рекомендуется проверить монтажный блок. Внимательно проверьте все предохранители. Если ничего не найдете, то внимательно проверьте и реле. Часто виноват кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

Электрическая схема прикуривателя тоже достаточно проста. На самом деле он подключается напрямую к аккумулятору, а точнее через монтажный блок.

Данная конструкция полностью обоснована, и в ней учтены особенности эксплуатации данного устройства. Все дело в том, что при включении прикуривателя через него протекает ток достаточно большой силы. Здесь пора провести аналогию со стартером.

Если перестал работать прикуриватель, то причин этому может быть несколько:

предохранитель;
провода;
неисправность самого устройства.

Рассмотрим их подробнее. Первым делом при неисправности прикуривателя необходимо проверить целостность предохранителя. В общем, при поиске причин лучше всего идти по пути от простого к сложному. Нужный нам в данном случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке — соответствующее изображение F18. Кстати, на электрической схеме «десятки» обозначаются точно так же. Ток через этот предохранитель не должен превышать 25 ампер.

Однако есть еще более простой способ. В этом случае даже не нужно вскрывать монтажный блок и осматривать предохранитель. Обычно достаточно попробовать включить зажигание и запустить вентилятор системы отопления. Это действительно самый простой способ проверить. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель — вышеупомянутый F18. Соответственно, при выходе из строя ни одно из этих устройств работать не будет.

Проблема решается просто. Вскройте монтажный блок и замените неисправный предохранитель. Для того чтобы сделать эту операцию более удобной, конструкторы предусмотрели пинцет. Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать таким тонким предметом, как предохранитель. Осталось только проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель не всегда является причиной неисправности. Если он в полном порядке, то проблему следует искать в проводах, соединяющих монтажный блок и прикуриватель. Возможно, где-то был обрыв. Как исправить эту проблему, наверное, объяснять не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Впрочем, причина может быть и более серьезной — речь идет о поломке самого прикуривателя. Однако прежде чем приступить к разборке устройства, осмотрите также предохранитель F6. Все дело в том, что когда он перегорает, это также может спровоцировать выход из строя прикуривателя. Если предохранитель в порядке, то другого выхода, кроме разборки прикуривателя, не будет.

Ни для кого не секрет, что за последние годы функции прикуривателя в автомобиле сильно изменились. Если раньше он был вместо спичек или зажигалки, то теперь это незаменимый атрибут в жизни каждого автовладельца. С помощью прикуривателя, а точнее его розетки, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, напрямую зависящих от электричества. Поломка прикуривателя в автомобиле – достаточно распространенная и важная проблема для комфортной эксплуатации транспортного средства.

Функции

В современном обществе важна не столько зажигалка, сколько само ее гнездо. Именно в это отверстие вставляются другие электроприборы, без которых многие автолюбители просто не могут обойтись. Говоря простым языком, розетка — это так называемая розетка, но не в доме, а в машине. С его помощью можно заряжать мобильный телефон, подключать навигаторы и радары, пользоваться мобильной автомойкой. С каждым годом рынок пополняется все более новыми, разнообразными автомобильными аксессуарами и гаджетами, работающими на электричестве.

Прикуриватель — простое устройство, но даже при его работе могут возникать казусы и сбои. В данной статье описаны все возможные варианты неисправности прикуривателя, а также способы устранения неполадок для разных марок автомобилей.

Принцип действия

Внешне выглядит как металлический картридж, на котором находится пластиковая кнопка с изображением сигареты. Во время использования внутри патрона нагревается нихромовая спираль, от которой и происходит процесс зажигания. Плюс подается на «жало» вилки, входящей в приборную розетку. После нагрева спирали до определенной температуры срабатывает тепловое реле, и кнопка возвращается в исходное положение. Для защиты прикуривателя используется предохранитель на 10А. Все предохранители расположены в блоке, который может располагаться под приборной панелью, сиденьем и даже в багажнике. Расположение блока предохранителей зависит от марки автомобиля.

Важно! Устройства с напряжением 12 вольт подключаются к гнезду прикуривателя. Именно поэтому не следует подключать их с более мощным напряжением — это грозит коротким замыканием в цепи освещения.

Расположение прикуривателя может быть различным. В большинстве автомобилей он расположен под автомагнитолой. Для удобства использования есть возможность перенести расположение прикуривателя или установить дополнительную розетку. В новых марках автомобилей с завода предусмотрено несколько гнезд прикуривателя.

Причины неисправности

перегорел предохранитель;
сгоревший разъем прикуривателя;
обрыв проводки.

Чаще всего люди сталкиваются с проблемой перегоревшего предохранителя. Этот казус встречается как на отечественных автомобилях, так и на иномарках. Виновниками чаще всего становятся автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, и очень часто автовладельцы подключают в отверстие устройства, превышающие допустимое значение, из-за чего перегорает предохранитель.

Решение довольно простое — следует заменить перегоревший предохранитель и продолжать использовать разъем только для слаботочных устройств. Мощные устройства следует подключать напрямую к аккумулятору. Хотя это неудобно, а иногда и не так просто, это намного безопаснее и эффективнее.

Совет! Если вы часто пользуетесь мощными устройствами, а времени на подключение к аккумулятору нет, то можно вывести дополнительный разъем с розеткой питания, которая подключается непосредственно к нему.

Еще одна причина, по которой не работает прикуриватель – короткое замыкание в разъеме устройства. Это происходит, когда в розетку вставлены болтающиеся или нестандартные вилки. Также не стоит ставить более мощные предохранители — это точно приведет к короткому замыканию. Если все-таки с вами приключилась такая беда, то единственно верным решением проблемы будет замена гнезда.

Если причина поломки не в перегоревшем предохранителе или розетке, то стоит проверить на целостность проводку прикуривателя. Возможно тока нет из-за припаянного провода. Его следует припаять и проверить все разъемы — они должны быть плотно вставлены.

Каждый второй водитель хотя бы раз в жизни задавался вопросом, почему перестал работать прикуриватель. Поэтому вопрос самостоятельного ремонта поломок очень актуален.

Пошаговый ремонт своими руками

Если вы решили разобраться почему не работает прикуриватель и устранить поломку вашего автомобиля, то ниже инструкция по ремонту.

Для этого вам понадобятся:

перчатки;
новый предохранитель;
паяльник;
;
пинцет.

Совет! Не всегда нужно ехать в автосервис. Если вы хоть немного разбираетесь в своем автомобиле, то с помощью подсказок разберетесь, почему в машине не работает та или иная деталь.

Порядок действий:

В первую очередь необходимо обесточить автомобиль во избежание короткого замыкания. Для этого снимите минусовую клемму с аккумулятора;
часто прикуриватель находится на центральной консоли. Отодвиньте сиденье водителя, чтобы подобраться к неработающему устройству;
с помощью фонарика необходимо осмотреть гнездо устройства на наличие посторонних предметов. Если таковые имеются, то с помощью пинцета извлеките их из гнезда;
если устройство не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания ток перестает поступать на устройство. Руководство пользователя поможет вам найти его. При необходимости замените его и еще раз проверьте, работает ли устройство;
если проблема не устранена, то снимаем прикуриватель пассатижами. Обычно он сидит крепко, поэтому нужно приложить небольшое усилие, но делать все аккуратно и не резко, чтобы не повредить безель и провода;
обратите внимание на внешний вид устройства. На нем не должно быть темного нагара. Проверьте провода на целостность, все разъемы должны плотно прилегать;
если найдете припаянные провода, то припаивайте их паяльником и не забывайте про хорошую изоляцию;
затем соберите устройство и проверьте его работоспособность.

Другие проблемы на работе

К сожалению, существует ряд причин, по которым не работает прикуриватель в машине. Все они разные и у каждой марки автомобиля могут быть свои.

Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего устройство ломается во время работы в нем другого устройства, и из панели начинает идти дым. Происходит это из-за перенапряжения, которое дают более мощные устройства, подключенные к разъему. В данной модели такая поломка может привести к проблемам в работе других устройств, так как перегоревший провод находится в общем жгуте других. Справиться с решением этой поломки самостоятельно не получится, ведь придется снимать всю переднюю консоль. Такая поломка может повториться, поэтому лучше всего будет установить предохранитель в самом прикуривателе.

На отечественных марках автомобилей также часто случаются казусы в работе прикуривателя. Конечно, чаще всего предохранители перегорают из-за неправильного использования разъема прибора. Проверить, почему не работает прикуриватель на ВАЗ 2110, достаточно просто. Включите вентилятор печки — если он не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного и того же предохранителя и его перегорание приводит к выходу из строя сразу двух устройств. Для его замены не нужно лезть под капот, он находится слева от руля в блоке предохранителей. Однако если вентилятор работает, то не стоит сразу грешить на проводку. Нужно проверить предохранитель, который обозначен как F6. Мало кто знает, но это тоже влияет на работу устройства и возможно причина в его перегорании.

Итоги

Конечно, роль прикуривателя стала играть важную роль в жизни многих автомобилистов. Бывает, перепробовав все возможные варианты поломок устройства, выясняется, что причина кроется в разболтанных усах, находящихся в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. После длительного и частого использования усики «обламываются» и ток не поступает на все устройства, которые вставлены в отверстие. Вы можете решить эту проблему самостоятельно. Достаточно немного отогнуть усики и затем проверить работу прикуривателя или другого устройства.

Однозначно использовать все устройства автомобиля строго по прямому назначению, но когда автопроизводитель не учел все потребности использования дополнительных гаджетов, то без гнезда прикуривателя никуда. При эксплуатации для других устройств достаточно помнить, что нельзя подключать более мощные устройства, вставлять болтающиеся вилки и другие неподходящие предметы. В этом случае вас не зацепит проблема перегоревших предохранителей и неработающего прикуривателя, в самый неподходящий момент.

Раньше прикуриватель использовался в автомобилях для прикуривания сигарет. Теперь это своеобразная розетка на 12 В, в которую можно подключать различные устройства. Поэтому, если 2107 не работает, это иногда большая проблема. Что это за устройство, какие основные неисправности, как заменить и отремонтировать прикуриватель, раскрыто в этой статье.

[ Скрыть ]

Устройство и назначение прикуривателя

Изначально автомобильный прикуриватель (АП) был задуман для того, чтобы водитель мог прикурить сигарету, как от уголька от костра. Устройство устройства не менялось с момента его появления, хотя и присутствует в салонах даже первых отечественных автомобилей.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический патрон имеет пластиковую ручку в виде кнопки. В центре раструба установлен металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлический корпус картриджа. Между корпусом и металлическим стержнем находится изолятор, исключающий контакт между плюсом и минусом. Соединение плюсовых и минусовых контактов происходит через нихромовую спираль, выполняющую роль нагревательного элемента.

При подаче тока на нагревательный элемент он начинает нагреваться до высокой температуры. Когда катушка нагревается до необходимой температуры, ток перестает течь, благодаря тепловому реле. Розетка для устройства расположена на приборной панели, в зоне комфортного доступа водителя. Он выполнен в виде продолговатого углубления с металлической оболочкой, играющей роль минуса.

Внутри находится центральный контакт, на который подается плюс от аккумулятора. Корпус АП оснащен подсветкой, которая автоматически включается вместе с внешним освещением.

Для включения режима нагрева ручку нажимают так, чтобы картридж погрузился в гнездо и зафиксировался в нажатом состоянии. Его удерживают биметаллические пластины. В этот момент плюсовой контакт картриджа соединяется с плюсом розетки, а минусовой контакт розетки с минусовой клеммой картриджа. Ток, протекающий по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры в течение 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и картридж принимает прежнее положение за счет внутренней пружины.

При низком напряжении в бортовой сети картридж будет дольше оставаться в розетке, так как время нагрева увеличится.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция — его стали использовать как розетку для подключения различных электронных устройств. К розетке AP подключаются электроприборы, для питания которых достаточно 12 В бортовой сети.

Производители электрооборудования выпускают большое количество устройств, которые можно использовать в автомобиле:

вентилятор;
обогреватель;
пылесос;
зарядное устройство для телефонов и других устройств;
устройства для внутреннего освещения и т. п.

Все дополнительные электроприборы снабжены специальным входом для подключения к ТД. Появились специальные разветвители, позволяющие подключать к розетке сразу несколько устройств.

Точка доступа получает питание от бортовой сети автомобиля. Прикуриватель ВАЗ 2107, как и у других отечественных автомобилей, подключается через монтажный блок напрямую от аккумулятора без использования реле. защищен специальным предохранителем на 10 А, который находится в монтажном блоке. При большом токе плавится нить в предохранителе и размыкает электрическую сеть, предотвращая воспламенение.

Схема подключения прикуривателя

К гнезду АП подключаются три провода:

«минус» — масса;
«плюс» — соединен через предохранитель с аккумулятором;
«плюс» — подключается к подсветке устройства от габаритных огней, работает только при включенном внешнем освещении.

Во избежание ситуации, когда картридж может заклинить в гнезде, АП оснащен специальным предохранительным устройством, предохраняющим его от перегрева и возгорания. Простейшее такое устройство выполнено в виде плавкой металлической шайбы. При слишком высокой температуре он плавится и замыкает накоротко питание ТД, а предохранитель в монтажном блоке перегорает, обесточив осветительный прибор.

Некоторые прикуриватели имеют встроенный предохранитель, который находится в самой розетке. Если шайба расплавилась или сгорела, ее необходимо заменить. В последнее время в качестве предохранителя стали устанавливать многоразовый термобиметаллический взрыватель. При перегреве он шунтирует силовые контакты, не давая перегореть предохранителю, но через некоторое время биметаллический предохранитель остывает и снова размыкает контакты.

Возможные неисправности: признаки и причины

АП не относится к надежным соединительным устройствам, которые служат долго. Это не предусмотрено его конструкцией. Хорошей фиксации можно добиться, увеличив количество прижимных лапок, но универсального приспособления пока не придумали. Фактически у АП есть только центральный подпружиненный контакт и две прижимные лапки. Центральный контакт может располагаться глубоко, а может быть близко.

Пазы для ножек на вилке могут не совпадать с расположением самих ножек. В процессе эксплуатации ухудшается контакт между вилкой и розеткой устройства, в месте соединения появляется искрение, в результате возможно короткое замыкание.

Возможные неисправности ТД:

Плохо закрепленный штекер в розетке. В такой ситуации водителю приходится держать голову в розетке до полного ее прогрева, что неудобно и небезопасно при управлении автомобилем. Причина неисправности — усики в гнезде. Со временем они изнашиваются и перестают удерживать картридж. Для устранения этой поломки нужно просто согнуть усики (автор видео И не только о рыбалке).
Прогар спирали в картридже. В этом случае решить проблему можно заменой головки прикуривателя. Восстановить работоспособность старой спирали можно, очистив ее от нагара и нагара. По правилам катушка нагревается до красна за 20 секунд после включения. Тогда голова должна выскочить. Когда это рано или поздно произойдет, можно регулировать время нагрева, подгибая или разгибая контакты устройства. Если предпринятые меры не помогают, головку необходимо заменить.
Перегорел предохранитель. Обычно в ситуации перегорания предохранителя виноват водитель, когда через разветвитель подключено несколько дополнительных устройств. Таким образом, увеличивается нагрузка на прикуриватель, который рассчитан на определенную мощность. Кроме того, предусмотрено кратковременное использование гнезда. Поэтому при превышении нагрузки и непрерывном использовании предохранитель перегорает. Проблема решается заменой детали, которая находится в предохранительном блоке. Предохранитель рассчитан на 10 А. Не стоит устанавливать деталь с большим номиналом, так как это грозит перегоранием гнезда АП.
Обрыв проводки. Работа устройства может быть нарушена при обрыве проводки. Провода могут пережиматься или перетираться в процессе эксплуатации, что приводит к пропаданию контакта. Обнаружить разрыв можно с помощью мультиметра, прозвонив цепь. Найдя место обрыва, нужно заменить оторванный кусок на целый. Провода должны быть надлежащим образом изолированы, чтобы избежать возгорания.

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя ВАЗ 2107 аналогичны «ВАЗ классика», поэтому их можно рассматривать как пример.

Для выполнения данных процедур необходимо подготовить следующие инструменты:

набор отверток;
плоскогубцы;
небольшие щипцы или пинцеты;
паяльник с припоем;
переносная лампа или фонарик;
изолента;
хлопчатобумажные перчатки.

Ремонт состоит из последовательности действий:

Автомобиль обесточивается путем снятия минусовой клеммы с аккумулятора.
В салоне находим, где находится розетка АП и обеспечиваем к ней удобный доступ. Обычно он находится на центральной консоли, поэтому водительское кресло отодвигаем максимально назад.
Теперь достаем картридж из гнезда. Осветив внутреннюю часть гнезда, нужно удалить с помощью пинцета все посторонние предметы или осколки.
Далее проверьте предохранитель, расположенный в монтажном блоке. Обычно он находится под капотом, приборной панелью или сиденьем водителя. Вскрыв предохранительный блок, находим нужный предохранитель. Его расположение можно определить по схеме на внутренней стороне крышки или в инструкции по эксплуатации. Вынимаем нужный предохранитель и проверяем его перемычку. Если он сгорел, деталь подлежит замене.
Если замена предохранителя не помогает, переходите к следующему шагу. Выньте прикуриватель. Затем пассатижами аккуратно берем обод и, не прилагая усилий, тянем его на себя, чтобы не повредить проводку.
На вытащенном элементе осматриваем место, где он припаян к АП. При обнаружении некачественного соединения или обрыва необходимо подпаять провод. При осмотре обратите внимание на провода и изоляцию. Если есть потертости, провод следует заизолировать.
После проверки устройства на работоспособность возвращаем безель на прежнее место.

Фотогалерея «Замена АП»

Для замены АП необходимо знать, как подключить прикуриватель. Информацию можно найти в руководстве пользователя.

Чтобы заменить розетку, выполните следующие действия:

Отсоедините отрицательную клемму аккумуляторной батареи.
Демонтируем патрон из гнезда.
С помощью тонкой отвертки отогните фиксаторы.
Аккуратно поддев внутреннюю часть разъема, отсоедините разъем.
Меняем панельку и устанавливаем все в обратном порядке.

При замене лампочки прикуривателя снимите зажим с патрона. Замените лампочку и вставьте обратно зажим.

Вывод

Идеальным вариантом использования зажигалки является ее прямое назначение — прикуривать сигареты. При использовании устройств нужно суммировать их мощность и следить, чтобы общая нагрузка не превышала разрешенную. При эксплуатации АП следует помнить, что даже при выключенном зажигании устройства, подключенные к его розетке, будут потреблять электроэнергию. Это может привести к полной разрядке батареи. Не вставляйте незакрепленные вилки или некачественную сборку в гнездо точки доступа, это может привести к короткому замыканию.

Если, необходимо выявить причину и устранить ее. Пока проблема не будет устранена, лучше не использовать устройство во избежание возгорания или короткого замыкания. Если проблема не может быть устранена, лучше заменить устройство.

ВАЗ 2110, то лампа А12-4 используется специально для подсветки прикуривателя. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется следующим образом:

Процедура замены подсветки в прикуривателе.

Просто отсоедините провод прямо от клеммы — это специальное устройство для подключения к аккумулятору.
Затем нужно снять облицовку с туннеля, расположенного на полу.
После этого сожмите экран лампы так, чтобы выступы экрана свободно проходили через прорези в световоде прикуривателя.
Затем, немного приоткрыв экран, нужно извлечь из него патрон с лампой.
Затем просто нажмите на лампочку, повернув ее 90° и извлеките его из гнезда.
Новую лампу необходимо установить в том же порядке, только в обратном порядке. Особое внимание следует обратить на то, что при установке патрона с лампой непосредственно в экран в этом случае кольцевой выступ, расположенный на патроне, обязательно должен входить в указанные пазы экрана.

Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

Просто отсоедините провод от клеммы — это устройство, специально предназначенное для подключения аккумулятора. Затем нужно снять вагонку с пола.
Снимите картридж.
После этого продеть колодки вместе с проводами прикуривателя, а также подсветки через отверстие в облицовке пола, расположенное в туннеле.
Затем сожмите экран лампы так, чтобы выступы экрана вышли из прорезей в световоде прикуривателя, затем снимите его.
Нажмите отверткой непосредственно на защелку гнезда прикуривателя, чтобы оно отсоединилось от световода.
Вытолкните втулку из подкладки.
Выньте гнездо прикуривателя прямо из обшивки, пропустив колодку с проводами через отверстие.
Спираль должна нагреваться в течение двадцати секунд. Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если патрон возвращается в исходное положение намного раньше, либо позже, чем через двадцать секунд, то нужно отрегулировать прикуриватель. Специально для этого подогните или разогните соответствующие контакты, которые указаны стрелками.
Далее нужно отжать пластиковые защелки от световода и, выдвинув световод, просто снять его с облицовки.
Установите прикуриватель в обратном порядке. При установке световода выступ на нем обязательно должен вдавливаться в прорезь на накладке.

Пропал дальний свет ваз 2110. Почему не горит дальний свет? Поиск причины и устранение проблемы

Чтобы понять, почему горит ближний и дальний свет фар на автомобиле ВАЗ-2110, необходимо знать, на что нужно обратить внимание при попытке устранения данной неисправности. На этих автомобилях устанавливается блок-фара, где расположены указатели поворотов, а также два варианта фар дальнего и ближнего света. Эти варианты отличаются тем, что в одном корпусе их две одиночные лампы накаливания (отдельно для ближнего света фар и отдельно для дальнего света), а в другом случае это одна , две лампы накаливания . Поэтому в жгуте проводов есть два штекера для подключения соответствующего комплекта фар.

Также в работе электроцепи наружного освещения участвуют: выключатель наружного освещения который находится в кабине спереди ; переключатель света фар расположен на рулевой колонке; реле ближнего света, реле дальнего света и 4 предохранителя находятся в монтажном блоке, а на панели приборов есть контрольная лампа дальнего света. При включении дальнего света должны гореть все 4 нити накала в уличных фонарях.

Если одна или несколько нитей накала лампы головного освещения не горят, то, не выходя из автомобиля, проверьте целостность предохранителя , расположенного в монтажном блоке с номерами F2, F3, F12, F13. F2 защищает резьбу ближнего света в левой фаре, F3 защищает резьбу дальнего света в левой фаре, F12 защищает резьбу ближнего света в правой фаре, F13 защищает резьбу дальнего света в правой фаре и контрольную лампу дальнего света.

При условии, что 9Предохранители 0296 целы , а их контакты не окислились , то придется выйти из машины, открыть капот и проверить исправность соответствующих ламп, тех что не горят. Сделать это несложно. Вам просто нужно снять задний кожух, отсоединить блок проводов, снять пружину, фиксирующую лампочку в фаре, и вытащить держатель лампочки, повернув его против часовой стрелки. Заменяем перегоревшую лампу на аналогичную, новую.

Если предохранители и лампы целы и невредимы, то проверьте два реле обозначены на электрической схеме как К4 и К5. Их возможными неисправностями будут окисление или подгорание контактов , которые можно устранить путем их зачистки. В случае полного выхода из строя реле, вместо него придется установить исправные.

Убедившись в исправности всех вышеперечисленных устройств, необходимо проверить надежность соединений в коробках , входящих в схему подключения головного освещения и крепления массы проводов фар. Одно заземляющее крепление находится слева, рядом с аккумулятором на креплении воздухозаборника. Второй справа, в том месте, где стоит адсорбер. Если это не поможет, придется поочередно снимать выключатель фар и выключатель наружного света и проверять состояние контактов в них.

Неисправности освещения часто застают автовладельцев врасплох и заставляют вспомнить все имеющиеся у них знания об электрической части. Итак, если не горит дальний свет, необходимо принимать срочные меры, ведь такая неисправность может привести к ряду проблем при движении в темное время суток, в том числе и к авариям.

Причины неисправности

Чтобы разобраться, почему не горит дальний свет, и впоследствии устранить проблему, важно знать все возможные причины поломки. Некоторые из них можно устранить своими руками, но в некоторых случаях требуется помощь специалистов.

Причин, по которым не горит дальний свет, несколько:

Неисправно реле управления. Такая неисправность требует привлечения мастеров СТО. Поменять реле самостоятельно, без необходимых знаний, вряд ли получится.
Перегорел предохранитель. При обнаружении проблем с головным светом стоит начать диагностику с исправности плавкой вставки. Если он поврежден, замените предохранитель. Во избежание проблем стоит иметь в бардачке или багажнике несколько запчастей разного номинала.
Перегорела лампочка. В современных автомобилях устанавливаются различные лампы, стоимость и качество которых отличаются. Есть достаточно дорогие лампы, и не каждый автовладелец решится их купить. Независимо от цены, стоит иметь в машине хотя бы одну запасную лампочку. Такая предусмотрительность может спасти, если не горит дальний свет, а нужно срочно куда-то ехать ночью.

При отсутствии запасной лампочки проведите хотя бы минимальные манипуляции. Итак, если поврежден источник света в левой фаре, стоит переставить в него лампочку из правой фары. Это сделано для того, чтобы обозначить габариты автомобиля на трассе и повысить безопасность движения.

Сломался переключатель ближнего и дальнего света. При наличии опыта и знаний в ремонте электрической части автомобиля можно попробовать устранить проблему самостоятельно. При отсутствии навыков стоит обратиться на СТО.

Видео: Мигает дальний свет на ВАЗ 2110, сломался переключатель

Если не горит дальний свет, то проблему с бортовой сетью автомобиля списать нельзя. Вариантов множество – окисление контактных соединений, ухудшение проводимости и даже короткое замыкание в сети. На наличие короткого замыкания указывает перегоревший предохранитель (особенно если оно происходит неоднократно).

Стоит учесть, что самостоятельный ремонт электропроводки – занятие кропотливое. Проблема в том, что в случае короткого замыкания могут быть повреждены и близлежащие провода, что только усугубит неисправность. Чтобы быть уверенным в качестве и скорости ремонта, следует обратиться к мастеру, специализирующемуся на автомобильной электрике.

Как найти и устранить проблему

Если вы определили, почему не горит дальний свет, можно приступать к устранению неисправности. Рассмотрим основные рекомендации при возможных поломках:

ЛАМПОЧКИ. На практике эта причина считается самой распространенной. Для оценки целостности некоторых типов ламп нет необходимости их демонтировать – достаточно проверить визуально. В крайнем случае могут быть применены специальные приспособления. Если диагностика показала неисправность лампы, ее следует поменять. При выполнении работ запрещается касаться пальцами стеклянной части светильника, т. к. это приводит к уменьшению срока службы прибора.
Реле дальнего света. При определении причины, по которой не горит дальний свет, автовладельцы часто обнаруживают неисправность реле, через которое подается питание на фару. При отсутствии знаний и опыта лучше ничего не трогать. При наличии определенной базы стоит изучить инструкцию, а потом уже приступать к ремонту.

Видео: Как отремонтировать реле дальнего света Нива 2123

Если видео не отображается, обновите страницу или

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ. Эту ошибку можно выявить при визуальном осмотре или с помощью мультиметра. При обнаружении перегоревшего предохранителя его необходимо заменить. При выборе сменной детали следует учитывать номинальный ток цепей. Не рекомендуется устанавливать плавкую вставку с завышенным номиналом. Это может привести к более серьезному повреждению цепи или даже к пожару.

Если после установки нового предохранителя дальний свет снова не загорается, и обнаруживается та же проблема (перегорание), то причину нужно искать в проводке.

Блок управления рулевой колонки. Здесь рекомендации аналогичны рекомендациям для реле дальнего света. При отсутствии опыта лучше не браться за эту работу.

Если дальний свет не горит, стоит проверить качество соединения проводов в многочисленных клеммах. Но эта рекомендация характерна только для старых моделей автомобилей. У современных машин все соединения отличаются высокой надежностью, так что искать здесь причину бесполезно.

В России. Завод, построенный с помощью итальянских специалистов в 1966 году, выпускал более десятка моделей автомобилей, широко известных за пределами России и заслуженно пользующихся спросом у автомобилистов благодаря невысокой цене и неприхотливости в обслуживании.

Причины неработающего дальнего света

Поломки бывают у каждого автомобиля, возможность диагностировать и произвести их быстрый ремонт поможет облегчить жизнь и выйти из сложной ситуации любому водителю. Причин неработоспособности дальнего света фар марки ВАЗ несколько: выход из строя лампочки дальнего света, нерабочий предохранитель, реле дальнего света, неисправность проводки.

Лампа дальнего света

Лампа дальнего света предназначена для освещения дороги в ночное время. Причинами его неработоспособности является перегорание нити накала, которое проверяют «на просвет» стеклянных колбовых ламп. Также возможно появление окисления в «гнезде» установленной лампы, для работоспособности необходимо очистить его от образовавшегося окисления.

Предохранитель

Предохранитель предназначен для защиты электрических цепей и электропроводки автомобиля от протекания больших токов. При обнаружении данной неисправности необходимо заменить вышедший из строя предохранитель, и установить тип предохранителя, рекомендованный производителем автомобиля ВАЗ. Также причиной неработающего предохранителя может быть наличие окисления в «посадочном» гнезде предохранителя, которое лечится обработкой наждачной бумагой. Частый выход из строя предохранителей дальнего света свидетельствует о том, что лампы установлены не с номинальной мощностью, рекомендованной производителем автомобиля, и из-за этого предохранители перегреваются.

реле дальнего света

Реле дальнего света служит для плавного включения нагрузки на потребителях с большим током, т.е. чтобы на лампы не поступали токи высокого напряжения. Ремонт требует замены реле.

Электропроводка

Электропроводка предназначена для подачи электрического тока к потребителю, в данном случае это лампы дальнего света. Проблемы с электропроводкой, частичное отсутствие изоляции, перегрев проводки из-за неправильно установленных предохранителей, могут стать причиной пожара в автомобиле, и следить за проводкой нужно так же внимательно, как и за остальными механизмами и устройствами автомобиля.

Важно! Неработающий дальний свет в условиях недостаточной видимости не позволяет водителю безопасно управлять автомобилем, а при возникновении проблем с дальним светом фар на автомобиле ВАЗ знания по ремонту и диагностике помогут быстро и качественно устранить возникшие неполадки.

принцип работы, устройство, схема и замена

Напряжение, вырабатываемое двигателем-генератором, непостоянно и зависит от числа оборотов коленчатого вала. Для того чтобы его стабилизировать, сконструирован специальный регулятор. Об этом мы и поговорим в этой статье на примере автомобиля ВАЗ-2110.

Для чего нужен Регулятор напряжения

Регулятор служит для поддержания напряжения машины в заданных пределах, независимо от скорости вращения вала генератора, нагрузки и температуры. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключается к бортовой сети на следующей схеме.

Принцип работы регулятора напряжения (РН) такой же, как реле. Другими словами, он открывает и закрывает цепь. Именно поэтому устройство называется реле-регулятором. Срабатывает при изменении заданного значения напряжения, поступающего от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это была настоящая эстафета. Современные устройства изготавливаются на основе полупроводников. Они отличаются малыми габаритами, а кроме того, гораздо точнее и эффективнее. Некоторые из них даже оборудованы специальными датчиками, которые позволяют водителю контролировать их работу.

Регулятор напряжения ВАЗ-2110

РН «десятки» также имеет твердотельное исполнение. Он интегрирован в генератор, что позволяет поддерживать необходимое напряжение непосредственно на выходном устройстве.

Технические характеристики РН ВАЗ-2110

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие особенности.

9067

Регулирующее напряжение с батареей при температуре 25 ^O C и нагрузки до 3A	14,4 ± 2
Регуляция Atture с Atatching с Aather613
Регуляция Atture с Actatching с ATACTURE с ATACTURE с ATACTURE с ATACTION
. С и нагрузкой 3 А, б	14,4 ± 0,15
Диапазон рабочих температур, ^o	-45 …+100
Максимальное значение текущей выходной цепи: Стандарт/Согласован с производителем и	5/8	9	5/8	1111111111111111111111111111111111111111111111111111111111111111119н Термическое влияние высокого напряжения, в	18
Допустимое воздействие высокого напряжения до 5 мин., В	25

777 25

7777 25

.0009

Регулятор напряжения ВАЗ-2110 выходит из строя очень редко, но если это случается, то признаками неисправности являются:

Выход из строя подсветки панели управления.
Превышение уровня напряжения заряда аккумулятора.
Батарея низкого напряжения.

При обрыве реле-регулятора напряжения ВАЗ-2110 возможно перегорание предохранителя, отвечающего за безопасность цепи питания панели приборов. Если лампа подсветки при включении зажигания не горит, есть вероятность, что виноват именно РН.

То же самое можно предположить, и когда стрелка вольтметра показывает уровень заряда аккумулятора, отклоняется от своего обычного положения, т.е. показывает большее или меньшее напряжение. этот симптом чаще всего наблюдается при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это могло вызвать только разряд, то в первом это грозит вскипанием электролита и разрушением пластин аккумулятора.

Как проверить РН на ВАЗ-2110, ни разу не снимая

Обнаружив хотя бы один из перечисленных признаков, не поленитесь проверить на своем ВАЗ-2110 регулятор напряжения. Эта процедура не займет более 10 минут. Для этого потребуется вольтметр или мультиметр на его режим, а также помощник. Порядок проверки следующий:

Запустите двигатель и прогрейте его до рабочей температуры.
Выключив двигатель, подключить один щуп вольтметра к клемме «В+» генератора, а второй – к приборам «массы».
Попросите помощника включить ближний свет фар и нажать на педаль акселератора, удерживать обороты на уровне 2000-2500 тыс. об./мин.
Измерил напряжение устройства.

Регулятор напряжения ВАЗ-2110 должен выдавать 13,2 и 14,7 В. Это норма. Если показания вольтметра отличаются от показанных, следует продолжить диагностические мероприятия.

Проверка зарегистрированного регулятора напряжения

Чтобы убедиться, что вышел из строя РН, то есть не генератор, его следует проверить отдельно. Для этого нужно отключиться от основного устройства. Процедура следующая:

Снимите отрицательную клемму с аккумулятора.
Найдите точку крепления РН к генератору. Открутите 2 винта, фиксирующих его.
Отсоедините желтый провод, идущий от регулятора к генератору.
Демонтировать РН.

Для диагностики прибора потребуется блок питания с регулируемым выходным напряжением, лампочка (12) с патроном и пара проводов. Алгоритм следующий:

Соберите «контролку» из ламп и проводов и подключите ее к щеткам регулятора.
Регулируемое напряжение на блоке питания 12 В.
Выход контроллера «D+» на вход «плюс» от блока питания, а на его «массу» – «минус».
Посмотрите на лампу: она должна свечение
Поднимите напряжение на блоке питания до 15-16 В. При исправном регуляторе лампочка должна погаснуть Если этого не произошло – РН необходимо заменить

Замена РН

Процесс Замена регулятора напряжения особой сложностью не отличается.Все, что вам нужно сделать – это купить новый прибор, протестировать его, как описано выше, и установить генератор, закрутив два винта. И не забудьте подключить желтый провод!

Трехступенчатый регулятор напряжения ВАЗ-2110

Теперь немного отступим. Найдя неисправность РН и решив заменить ее, не спешите покупать стоковый аппарат. Есть достойная альтернатива — трехуровневый инвертор. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры, оптимизируя тем самым нагрузку на аккумулятор.

Выключатель является тумблером в следующих диапазонах:

13,6 В (не менее) — для рабочих температур выше +20 ^О С;
14,2 В (норма) – 0 ^О К 20 ^О С;
14,7 В (максимум) – для работы при температурах ниже 0 ^О С.

Регулятор напряжения трехступенчатый ВАЗ-2110 состоит из двух частей: РН и щеткодержателя. Последний устанавливается непосредственно на генератор и соединяется с первым с помощью проводов. Регулятор снабжен тумблером, закрепленным на кузове автомобиля в моторном отсеке в удобном месте. Установить РН можно самостоятельно, воспользовавшись прилагаемой к нему инструкцией.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38336-vaz-2110-regulyatar-napruzhannya-pryncyp-pracy-prylada-shema-zamena.html

Германия: https://tostpost.com/de/autos/37925-vaz-2110-spannungsregler-das-prinzip-der-arbeit-das-ger-t-die-schaltun.html

ES: https://tostpost.com/es/coches/37699-vaz-2110-regulador-de-tensi-n-el-principio-de-funcionamiento-el-dispos.html

КК: https://tostpost.com/kk/avtomobil-der/38738-vaz-2110-regulyator-napryzheniya-zh-mys-princip-rylymy-shemasy-zh-ne-.html

PL: https://tostpost.com/pl/samochody/40321-vaz-2110-regulator-napi-cia-zasada-dzia-ania-urz-dzenie-schemat-i-wymi.html

PT: https://tostpost.com/pt/carros/39962-vaz-2110-regulador-de-tens-o-princ-pio-de-funcionamento-circuito-e-sub.html

TR: https://tostpost.com/tr/arabalar/35198-vaz-2110-voltaj-reg-lat-r-al-ma-prensibi-cihaz-devre-ve-yedek. html

Великобритания: https://tostpost.com/uk/avtomob-l/39130-vaz-2110-regulyator-naprugi-princip-roboti-pristr-y-shema-zam-na.html

Схема подключения освещения ваз 2110. Освещение и световая сигнализация

Инструкция по устранению неисправностей системы освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фар автомобилей ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Освещение наружное и внутреннее Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт освещения электрооборудования, дефектовка

Схема включения наружного освещения

1 — лампы габаритного света в фарах
2 — блок монтажный
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа наружного освещения в комбинации приборов
6 — лампы габаритного света в наружном фонари задние
7 — лампы стоп-сигналов во внутренних задних фонарях
8 — подсветка номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой системы управления
13 — лампы света заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые следует устанавливать при отсутствии реле)
А — к источникам питания
Б — к лампам освещения приборов

Лампы передних габаритных огней расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111). Стоп-сигналы и фонари заднего хода — в салоне задние фонари на крышке багажника. (Снятие выключателя стоп-сигнала см. в разделе Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии переключателя наружного освещения. Питание ламп габаритного света ВАЗ 2112 и стоп-сигнала осуществляется через реле К1 контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или нарушении контакта в патроне или цепи питания , загорается соответствующий индикатор в блоке управления. Если реле управления лампами нет, вместо него необходимо установить перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки вещевого ящика ВАЗ 2110 включается при включении зажигания выключателем под крышкой ящика.

Напряжение на выключатели ламп внутреннего света и индивидуального света водителя подается также при включении зажигания ВАЗ 2110. Кроме того, внутреннее освещение включается, если одна из дверей открыта и переключатель освещения находится в соответствующем положении. Через несколько секунд после закрытия двери яркость лампы уменьшается и она гаснет. Это контролируется блоком индикации бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Фонари заднего хода включаются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с габаритными огнями.

Светотехника автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и светотехника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фар, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулятор фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Фонари стоп-сигнала и заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена габаритного огня и противотуманок Ваз 2110, Ваз 2111, Ваз 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена выключателя фонарей заднего хода

Снятие и установка выключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонаря заднего номерного знака

Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Инструкция по устранению неисправностей системы освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фар автомобилей ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Схема светотехники Детали светотехники автомобиля система ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт освещения электрооборудования, дефектовка

ВАЗ 2110 комплектуется двумя фарами производства Bosch или АО «Автосвет», совмещающими фары ближнего и дальнего света, лампы габаритного (стояночного) света и указатели поворотов . Блок-фары различаются по конструкции. Фара ближнего света «Автосвет» — с плоским экраном и рассеивателем между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света ВАЗ 2111 Бош — без рассеивателя, с экраном-колпаком на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворотов у обоих блоков фар одинаковые, точки крепления одинаковые: вверху — болтами к верхней поперечине рамки радиатора ВАЗ 2112, внизу — гайкой к шпильке на кронштейне брызговика и с болт — к стойке рамы радиатора.

Фары оснащены однонитевыми лампами ближнего и дальнего света. При включении фар ближнего света горят лампы ближнего света ВАЗ 2112, а при включении дальнего света все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20±5°С не более 8 В, сопротивление обмотки 85±8,5 Ом. Напряжение на катушки реле подается при полном нажатии кнопки выключателя наружного освещения ВАЗ 2110 (тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя фар) или — независимо от положение переключателя — если водитель потянет подрулевой переключатель на себя (тогда дальний свет фар).

Схемы подключения блок-фар с однонитевыми лампами ближнего света

1 — блок-фары
2 — монтажный блок
3 — выключатель света фар ВАЗ 2111
4 — выключатель наружного освещения
5 — замок зажигания
6 — а комбинация приборов с контрольной лампой дальнего света
А — к источникам питания
К4 — реле включения ближнего света фар
К5 — реле включения дальнего света фар

Освещение автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и светотехника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фар, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулятор фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Фонари стоп-сигнала и заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена лампы габаритного и противотуманного света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена выключателя фонарей заднего хода

Снятие и установка выключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонаря заднего номерного знака

Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение багажного отделения

Снятие и установка лампы освещения багажного отделения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение и световая сигнализация

Автомобиль комплектуется двумя блок-фарами производства Bosch или АО «Автосвет», совмещающими фары ближнего и дальнего света ближний, габаритный (стояночный) свет фонарей и указателей поворота. Блок-фары различаются по конструкции. Фара ближнего света «Автосвет» — с плоским экраном и рассеивателем между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света Bosch — без рассеивателя, с экраном-колпаком на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворота у обоих блоков фар одинаковые, точки крепления одинаковые: вверху — болтами к верхней поперечине рамы радиатора, внизу — гайкой к шпильке на кронштейне брызговика и с болт — к стойке рамы радиатора.

Фары оснащены однонитевыми лампами ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20±5°С не более 8 В, сопротивление обмотки 85±8,5 Ом. Напряжение на катушки реле подается при полном нажатии кнопки переключателя наружного освещения (тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя фар) или — независимо от положения переключателя — если водитель потянет подрулевой переключатель на себя (тогда дальний свет включает фары).

Снятие и разборка блока фар, замена ламп

Схемы подключения блок-фар с однонитевыми лампами ближнего света

Снять решетку радиатора.

Приклеиваем новое стекло на специальный герметик.

Вы можете заменить лампы фар на своем автомобиле. Для наглядности проведем эти операции на демонтированной фаре.

Чтобы снять лампы дальнего и габаритного света, снимите вторую крышку фары.

Сборку и установку блока фар производим в обратном порядке.

Направления световых лучей фар регулируются поворотом винтов, вращающих оптический элемент в вертикальной и горизонтальной плоскостях.

Гидрокорректор фар

Гидрокорректор фар предназначен для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, установленного на приборной панели, рабочих цилиндров, установленных на фарах, и соединительных трубок. Баллоны и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой.

Гидрокорректор неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в фарах) отличается от значения 7 ± 0,5 мм, замените гидрокорректор в сборе.

Снятие главного цилиндра гидрокорректора фар

ПРИКАЗ НА ВЫПОЛНЕНИЕ

Выберите уровень, горизонтальную площадку в пределах базы автомобиля, 5 м от экрана — легкие стены зданий, гараж и т. п.
Заправьте автомобиль, поставьте на штатные места инструмент и запаску, проверьте давление в колеса.
В темное время суток припаркуйте автомобиль на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).
Посадите помощника на место водителя или поместите груз массой 75 кг и слегка покачайте автомобиль сбоку, чтобы установить подвески.
Измерьте расстояние от центра фар до пола (оно должно быть около 600 мм), на этой высоте проведите на экране горизонтальную линию, а на 75 мм ниже нее — вторую.
На экране провести вертикальную осевую линию (расстояния от нее до центров левой и правой фар должны быть равными) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой линии) .
Ручку гидрокорректора фар установить в положение минимальной нагрузки. Накройте одну из фар (картоной, фанерой и т.п.).
Включить ближний свет фар.
Винты с пластиковыми головками, расположенные на задней стенке фары, регулируют направление световых лучей ненакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место обрыва луча (точка пересечения горизонтали и наклона) — с вертикальной линией центра фары.
Затем откройте и отрегулируйте вторую фару, закрыв первую.

Наружное освещение, стоп-сигналы и фонари заднего хода, освещение салона и багажника

Цепь включения наружного освещения

9 — выключатель освещения приборов
10 — выключатель света заднего хода
11 — выключатель стоп-сигнала
12 — блок бортовой системы управления
13 — лампы света заднего хода во внутренних задних фонарях
К1 — реле контроля исправности лампы (внутри реле показаны контактные перемычки, которые следует устанавливать при отсутствии реле)
А — к источникам питания
Б — к лампам освещения приборов

Лампы передних габаритных огней расположены в фарах, задние в наружных задних фонарях (на крыльях автомобиля). Стоп-сигналы и фонари заднего хода — в салоне задние фонари на крышке багажника. (Снятие выключателя стоп-сигнала см. в разделе Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии переключателя наружного освещения. Питание ламп габаритного света и стоп-сигналов осуществляется через реле К1 контроля исправности ламп в монтажном блоке. При перегорании любой из ламп или нарушении контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления. Если реле управления лампами нет, вместо него необходимо установить перемычки, иначе лампы не будут гореть.

Лампы подсветки номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле контроля, поэтому их исправность не диагностируется.

Лампа освещения перчаточного ящика включается при включении зажигания выключателем под крышкой ящика.

Напряжение на выключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включенном зажигании. Кроме того, лампа освещения салона загорается, если одна из дверей открыта и лампа находится в соответствующем положении. Через несколько секунд после закрытия двери яркость лампы уменьшается и она гаснет. Это контролируется блоком индикации бортовой системы мониторинга.

Подсветка приборов включается одновременно с наружным освещением. Яркость подсветки регулируется реостатом на панели приборов.

Фонари заднего хода загораются при включенном зажигании и замкнутом переключателе заднего хода, расположенном на коробке передач.

Освещение багажника включается одновременно с габаритными огнями.

Указатели поворота

Указатели поворота (левый или правый) активируются подрулевым переключателем.

Режим тревоги (мигают все указатели поворотов) включается нажатием соответствующей кнопки. Мигание ламп в этом режиме обеспечивается реле-выключателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателей поворота частота мигания остальных ламп и контрольной лампы удваивается. В штатном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

Указатели поворота и аварийная световая сигнализация

Снятие габаритных огней, противотуманных фар и указателей поворота

… и снимите фонарь.

Снятие бокового указателя поворота и замена лампы

При замене картриджа отсоедините от него провода.

Снятие выключателя фонарей заднего хода

ПРИКАЗ НА ВЫПОЛНЕНИЕ

Снятие стоп-сигнала и фонаря заднего хода

. .. и сними.

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы выполняют важную функцию, предупреждая других участников дорожного движения о торможении или снижении скорости. Если не горят стоп-сигналы на ВАЗ 2110, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу везти машину в мастерскую, т. к. чаще всего можно обнаружить причину такой поломки и устранить самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно разобраться, как работают стоп-сигналы на ВАЗ 2110.

Схема работы стоп-сигналов

Остановки на автомобилях ВАЗ работают по такой же, достаточно простой схеме. Основным элементом этого узла является датчик, отвечающий за включение стоп-сигнала. При срабатывании датчика загораются стоп-сигналы в задней части автомобиля. Когда вы прекращаете торможение, лампа перестает светиться. Если не горят стоп-сигналы на ВАЗ 2110, первым делом нужно убедиться, что лампы не перегорели. Схема стоп-сигнала работает следующим образом: напряжение от аккумуляторной батареи подается на стоп-выключатель, замыкание которого позволяет току проходить через нити накала ламп, соединенных между собой. Затем напряжение подается на минус батареи, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп-сигнала расположен в районе магистрали тормозной системы. В этом случае процесс замыкания контактов осуществлялся за счет повышения давления воздуха или жидкости в системе. Основным недостатком такого подключения было то, что стоп-сигналы вместе с тормозными колодками загорались, когда машина начинала тормозить. На современных моделях, таких как ВАЗ 2110, датчик остановки соединен с педалью тормоза. Это позволяло добиться включения фонаря ровно в момент нажатия водителем тормоза. Эта конструкция подключает стоп-сигналы в момент выбора свободного хода педали тормоза, до начала замедления.

Причины неработающего стоп-сигнала

Если на ВАЗ 2110 не горит стоп-сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальной лампы. Затем берем контрольную лампу и проверяем есть ли питание на датчике остановки. Если при такой проверке контрольная лампа не загорается, значит, вышел из строя предохранитель или произошел обрыв провода, идущего к выключателю стоп-сигналов от предохранителя. При этом важно убедиться, что питание подается к предохранителю и от него. При необходимости заменяем оборванный или перегоревший провод, устраняем оборванные контакты в цепи подключения, ведущей к датчику или предохранителю. Если на одном из выводов присутствует питание, можно демонтировать оба провода и соединить их медным проводом. В этом случае загорятся контрольные лампы.

Если при проверке загораются лампы, то можно говорить о неисправности датчика. Такая запчасть не подлежит ремонту, поэтому подлежит замене. Если окажется, что датчик исправен, то нужно искать обрыв проводки или неисправность ламп. В этом случае берем контрольную лампу и проверяем, есть ли питание на штекере, отвечающем за работу задних фонарей. Если питание есть, то, скорее всего, стоп-сигналы на ВАЗ 2110 не работают из-за неисправности лампы. При отсутствии питания нужно найти обрыв или плохой контакт в системе между выключателем стоп и контрольной лампой. Бывает так, что ставится новый предохранитель, но он тут же перегорает. В этом случае можно говорить о наличии короткого замыкания, которое необходимо найти и устранить.

ВАЗ (Lada) 2110 2110 • 1.5 (73 лс) технические характеристики и расход топлива — AutoData24.com

Авто Каталог ›
ВАЗ (Лада) ›
2110 ›
2110 ›
1,5 (73 л.с.)

Настройки

Скорость

Расход топлива

л/100 км

Галлон США/100 миль

Имперский галлон/100 миль

Объем

галлон США

Имперский галлон

Длина

Объем двигателя

Производительность

Марка	ВАЗ
Модель	2110
Поколение	2110
Двигатель	1,5 (73 л. с.)
Двери	4
Мощность	73 HPW
Максимальная скорость	165 км/ч
Разгон с места до 100 км/ч	14 сек
Объем топливного бака	43 литра
Год ввода в производство	1996 год
Год прекращения производства	2003 г. год
Тип купе	Седан
Сиденья	5
Длина	4277 мм
Ширина	1676 мм
Высота	1430 мм
Колесная база	2492 мм
Передняя направляющая	1400 мм
Задняя направляющая	1370
Зазор
Расход топлива (экономичный) — городской	8,8 л/100 км
Расход топлива (экономичный) — за городом
Расход топлива (экономичный) — комбинированный
Масса	1010 кг. Схем Навигация по записям Previous post: Самодельный сабвуфер в машину своими руками: Страница не найдена — Avtozam.com Next post: Вин код это: Что такое VIN код автомобиля и как его узнать? Подробное руководство по Вин коду автомобилей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Поиск Найти: Рубрики АБС Авто мастер Двигатель ДВС КПП Кузов Кузов авто Передач Передача Привод Разное Советы Схем Схемы 2019 © ИП Гатауллин Айрат Наилевич Карта сайта

расположение реле 8 и 16 клапанов

Где располагается монтажный блок?

Как располагаются элементы в монтажной коробке

Назначение предохранителей и реле в монтажной коробке

Отличительные особенности электропитания в ВАЗ 2112

Как заменить предохранитель в монтажном блоке

Предохранители ваз 2110 схема и расположение: подробно в картинках!

Видео — предохранители на Ваз 2110

Ваз 2110 монтажный блок предохранителей схема

1. Основной монтажный блок с предохранителями и реле

Предохранители

Расположение

2. Блок реле и предохранителей в центральной консоли

Реле

Дополнительный блок

Где находятся монтажный и дополнительные блоки?

Перегорел плавкий предохранитель

Причины перегорания предохранителя

Особенности замены предохранителя печки ВАЗ-2110

Где в Ваз 2110 предохранители на бензонасос ?

Предохранитель прикуривателя: замена

Осмотр проводки прикуривателя

Изменения в коммутации и компоновке монтажных блоков

Реле и предохранители ВАЗ 2110, где они находятся

ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой

Как найти сгоревший предохранитель

Таблицы цепей плавких предохранителей ВАЗ 2110

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Схемы дополнительных предохранителей и реле с условной нумерацией

Условная нумерация штекеров в соединительных колодках

Схема соединения монтажного блока

Советы профи

ПОХОЖИЕ МАТЕРИАЛЫ

Блок предохранителей ваз 2110 инжектор 16 клапанов

Предохранители и реле ВАЗ 2110

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Все дополнительные предохранители 15 А

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12

Снятие и установка блока предохранителей

Предохранители Лада ВАЗ 2110 2111 2112, 1995

В салоне

Схема подключения прикуривателя ВАЗ 2110. Прикуриватель не работает. Возможные причины и их устранение. Автомобильная розетка для электроприборов

Из истории прикуривателя

Как устроен и работает прикуриватель?

Плюсы и минусы устройства

Не работает прикуриватель: причины

Прикуриватель ВАЗ

Ремонт прикуривателя ВАЗ

Как проверить напряжение?

Как разобрать прикуриватель на ВАЗ?

«Форд Фокус»

Как заменить предохранитель в автомобиле Форд?

Как заменить прикуриватель?

«Тойота»

Если ничего не работает

Функции

Принцип действия

Причины неисправности

Пошаговый ремонт своими руками

Другие проблемы на работе

Итоги

Устройство и назначение прикуривателя

Возможные неисправности: признаки и причины

Инструкция по ремонту и замене механизма

Фотогалерея «Замена АП»

Вывод

Процедура замены подсветки в прикуривателе.

Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

Пропал дальний свет ваз 2110. Почему не горит дальний свет? Поиск причины и устранение проблемы

Причины неисправности

Как найти и устранить проблему

Причины неработающего дальнего света

Лампа дальнего света

Предохранитель

реле дальнего света

Электропроводка

принцип работы, устройство, схема и замена

Для чего нужен Регулятор напряжения
