Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.
Устройство замка зажигания ВАЗ 2107
Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.
На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.
Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения.
При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.
Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.
Читайте также: Чем оттереть, растворить супер клей с кожи, рук, одежды, мебели, пола, пластика, металла, кузова автомобиля, стекла, в замке в домашних условиях? Как применять димексид, бензин, соль, средство для уда
Неисправности замка зажигания ВАЗ 2107
При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.
Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера.
В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.
Снятие и установка замка
Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.
Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.
Снятие замка зажигания
После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.
Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.
Как снять замок
| Отверните два винта крепления выключателязажигания (вид снизу). | Вставьте ключ в выключатель зажигания,поверните его в положение «0» (выключивпротивоугонное устройство), нажмитеотверткой на фиксатор через отверстие вкронштейне и… |
…выньте выключатель из кронштейна и ключ извыключателя. | Промаркируйте (или запомните порядокподключения) провода и выводы выключателязажигания. Отсоедините провода от выключателя. |
Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.
Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.
Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.
Замена контактной группы замка зажигания ВАЗ 2107
Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.
Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:
- Отключить провод “массы” от аккумулятора.
- Повернуть ключ вертикально (в положение “0”).
- Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
- Снять кожух.
- Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.
- голубой с черной полосой на клемму 15;
- коричневый на клемму 30/1;
- розовый на клемму 30;
- красный (пурпурный) на клемму 50;
- черный на клемму INT.

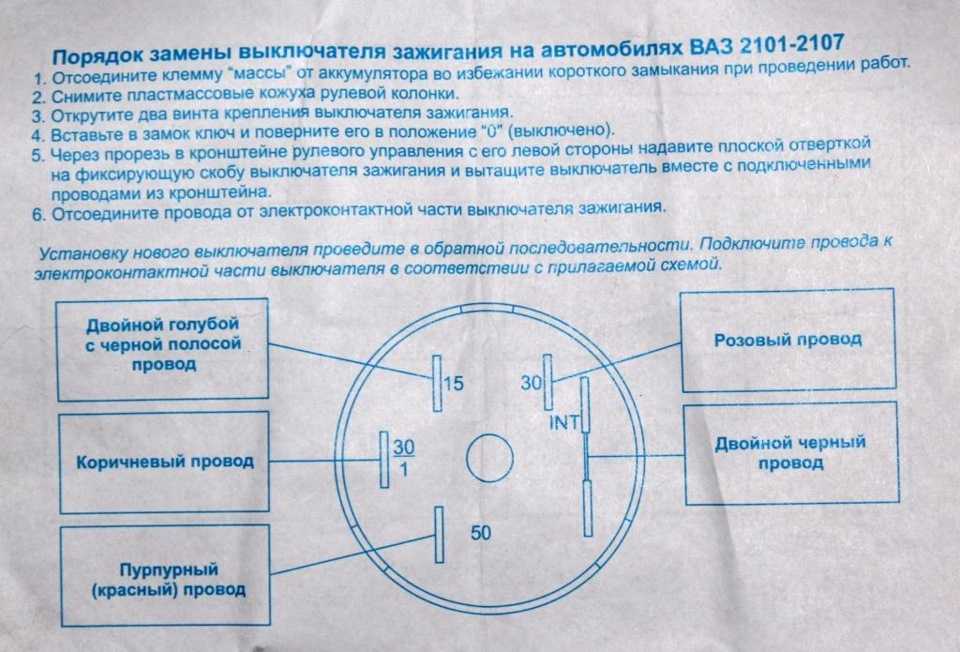

Схема соединения проводов также указана на коробке.
- Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
- Вытащить старую контактную группу.
- Вставить новую контактную группу.
- Установить стопорное кольцо в паз корпуса.
- Подключить провода к выводом контактной группы.
- Установит кожух на рулевую колонку и закрутить винты крепления.
- Подключить к аккумулятору провод “массы”.
- Проверить работоспособность замка.
На этом замена контактной группы завершена и машина готова к эксплуатации.
Установка кнопки «Старт»
Некоторые автолюбители устанавливают в салоне в удобном для себя месте отдельную кнопку для запуска двигателя. Её подключают в цепь запуска стартера, разрывая красный провод, идущий к выводу 50 на замке зажигания. Запуск автомобиля производится следующим образом:
- В замок зажигания вставляется ключ.
- Ключ поворачивается в положение «I».
- Нажатием кнопки включается стартер.
- После запуска двигателя кнопка отпускается.
Заглушить двигатель в этом случае можно только поворотом ключа в обратную сторону.
Чтобы кнопкой можно было заглушить двигатель, её нужно подключить по несколько изменённой схеме
Чтобы кнопкой можно было остановить мотор, то есть превратить её в кнопку «Старт-Стоп», нужно задействовать два дополнительных реле:
- реле фар РС 711;
- реле стартера 113. 3747–10 или 90.3747–10.
3747–10 или 90.3747–10.При нажатии на кнопку ток от аккумулятора идёт на реле фар, замыкая его контакты, а после этого — на стартер. При запуске двигателя кнопка отпускается, размыкая контакты реле стартера и разрывая его цепь. Однако плюсовой провод какое-то время остаётся подключенным через реле фар. При повторном нажатии на кнопку размыкаются контакты реле фар, разрывая цепь зажигания, и двигатель останавливается. Для задержки включения стартера в схему включён дополнительный транзистор.
Таким образом, заменить замок зажигания ВАЗ 2107 сможет даже начинающий автолюбитель. Для этого необходим минимальный набор инструментов и выполнение рекомендаций специалистов
Особое внимание при этом следует уделить корректному подсоединению проводов к контактам замка
Замена замка зажигания ВАЗ 2107
Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:
- Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
- Выставить замок в положение “0”.
- Открутить винты кожуха рулевой колонки.
- Демонтировать кожух рулевой колонки.
- Открутить два болта крепления замка зажигания.
- Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
- Отсоединить провода, идущие к контактной группе замка зажигания.
- Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
- Установить новый замок на посадочное место.
- Закрутить болты крепления замка зажигания.
- Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
- Установить защитный (декоративный) чехол рулевой колонки.
- Закрутить болты крепления защитного чехла.
- Подключить провод “массы” к АКБ.
- Убедиться в работоспособности замка зажигания.
Операция по демонтажу замка зажигания достаточно проста.
Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.
Как подключить кнопку “старт-стоп” на ВАЗ 2107
Существуют разные варианты блока, позволяющего заводит “семерку” с кнопки. Рассмотрим подключение кнопки “старт-стоп” на ВАЗ 2107 с иммобилайзером. В состав комплекта, который можно купить в магазине или заказать через интеренет, входят:
- брелок иммобилайзера — 2 шт.;
- считыватель иммобилайзера — 1 шт.;
- провода и разъемы;
- блок управления.
На ВАЗ 2107 отсутствует штатный концевой выключатель на педали сцепления. Поэтому нужно либо установить его (что достаточно трудоемко), либо обезопасить двигатель от случайного запуска другим способом. Можно подключить провод к концевому выключателю педали тормоза или рычага “ручника”. Последний вариант менее удобен, так как при каждой заводке двигателя придется ставить машину на стояночный тормоз.
Поэтому, если вы не хотите самостоятельно устанавливать концевик на педаль сцепления, подключите вывод блока управления к концевику педали тормоза. Но лучше все-таки поставить переключатель на саму педаль сцепления или вилку выжимного подшипника, расположенную на КПП. Другая проблема, которую надо решить — предотвращение заклинивания руля при замкнутом замке зажигания. Надежней всего просто снять его, но есть и другой, “ленивый” и несколько варварский вариант. Можно провернуть ключ в замке зажигания так, чтобы последний разблокировался и обрезать его в этом положении. К самому замку зажигания кнопка “старт-стоп” подключается достаточно просто. Провода попросту обрезаются и переподключаются к блоку управления. Узнать какой из проводов куда подключить можно из инструкции к комплекту. Если кнопка универсальная и не рассчитана на применение именно на ВАЗ 2107, адреса проводов придется узнавать при помощи прозвонки, переключая замок зажигания в различные положения. Толстые силовые провода в определенных режимах работы автомобиля проводят большой ток и нагреваются.
Если соединить их лишь при помощи припоя, он может расплавиться и потечь. Поэтому такие провода необходимо соединять при помощи скрутки. При установке кнопки “старт-стоп” необходимо четко придерживаться инструкции производителя. В этом случае доработка автомобиля не займет лишних усилий, а кнопка будет работать надежно, а двигатель не заведется в неподходящий момент даже при случайном нажатии кнопки.
Электросхема автомобиля ВАЗ-2105
(нажмите для увеличения)
Схема электрооборудования ВАЗ 2105:
1. Блок света (фары, совмещенные с передним светом) ВАЗ 2105
2. Боковые поворотники
3. Аккумулятор
4. Реле-стартер ВАЗ 2105
5. Пневмоклапан системы холостого хода карбюратора ВАЗ 2105
6. Датчик верхней мертвой точки поршня в первом цилиндре
7. Стартер ВАЗ 2105
8. Микровыключатель карбюратора
9. Электродвигатели очистителей фар ВАЗ 2105
10. Генератор ВАЗ 2105
11. Звуковые сигналы
12.
Свечи зажигания ВАЗ 2105
13. Лампа капота
14. Указатель температуры охлаждающей жидкости
15. Датчик контрольная лампа давления масла
16. Зажигание распределитель ВАЗ 2105
17. Электродвигатель омывателя лобового стекла
18. Катушка зажигания ВАЗ 2105.
19. Датчик недостаточного уровня тормозной жидкости
21. Блок управления пневмоцефалой ВАЗ 2105
22. Колодка диагностика
23. Реле стеклоочистителя
24. Реле-прерыватель индикатора и сигнализации
25. Электродвигатель стеклоочистителя
26. Гнездо для переносной лампы
27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105
29. Дополнительный резистор электровентилятора электродвигателя
30. Выключатель контрольной лампы стояночного тормоза
31. Выключатель фонаря заднего хода
32. Блок монтажный ВАЗ 2105
33. Реле ближнего света фар
34. Реле дальнего света фары дальнего света ВАЗ 2105
35.
На перемычку ставится реле звуковых сигналов 36. Реле омывателя и очистителей фар
37. Реле обогрева заднего стекла
38. Лампа вещевого ящика
39. Прикуриватель
40. Выключатели плафона, расположенные в стойках дверей
41. Внутреннее освещение кузова
42. Аварийный выключатель
43. Сигнал поворота Рычаг
44. Выключатель света фар ВАЗ 2105
45. Выключатель сигнализации
46. Выключатель омывателя и стеклоочистителя лобового стекла
47. Блок контрольных ламп ВАЗ 2105
48. Выключатель зажигания
49. Выключатель-контроллер приборов освещения ВАЗ 2105
50. Элемент обогрева заднего стекла
51. Датчик указателя уровня и резерва топлива
52 Выключатель обогрева заднего стекла с контрольной лампой
53. Выключатель электровентилятора
54. Спидометр ВАЗ 2105
55. Лампа осветительного прибора
56. Контрольная лампа контрольной лампы
57. Предупреждение лампа указателей поворота
58. Контрольная лампа наружного освещения
59.
