Как проверить блок абс — Все о Лада Гранта

Наиболее интенсивный способ торможения – это юз. Но главным недостатком торможения с полной блокировкой всех четырех колес является неуправляемость автомобиля в момент торможения. При этом вопрос: как проверить ABS и иметь ее исправной, становится особенно актуальным.

Машина при таком способе торможения уходит в занос. Особенно этот эффект чувствуется на скользкой дороге (мокрый после дождя асфальт, покрытая легким ледком дорога в осеннее — весенний период), грунтовая дорога. Выйти из заноса можно отпустив педаль тормоза. Водители автомобилей, не оснащенных системой ABS, чтобы не допустить ухода автомобиля в неуправляемый занос, пользуются прерывистым торможением, нажимая и отпуская педаль тормоза.

В автошколах, начинающих водителей так же учат прерывистому торможению.

Но такой способ хорошо применим в прогнозируемых ситуациях и плохо в аварийных, когда требуется экстренное торможение. Тут уж не до изысков.

Кроме того, тормозные системы, не оснащенные ABS, имеют сильный разброс в усилии торможения. То есть, вполне может получиться так, что переднее правое колесо полностью заблокировано тормозными колодками, а три остальных колеса еще заблокированы не полностью. Следствия от такого разброса, попытка автомобиля прокрутиться вокруг заблокированного колеса. Что на скользкой дороге однозначно приведет к резкому заносу автомобиля.

ABS, контролирует угловую скорость колеса, и если какое то колесо окажется заблокировано колодками раньше, чем остальные, система просто разблокирует его и выровняет усилие торможения.

Как происходит занос?
При движении автомобиля покрышки колес сцепляются с покрытием дороги за счет силы трения. Излишки влаги под колесами убираются в зазоры протектора. При резком торможении, протектор покрышки начинает проскальзывать по дорожному покрытию. В этот момент, все, что попадает под колеса автомобиля, может сыграть роковую роль. Это не только камушек, но и ледок под колесом и просто влага от дождя.

Если вращающееся колесо перескочит попавшийся камешек, то при заблокированном колесе, он сыграет роль упора и создаст лишнее сопротивление, якорь, вокруг которого автомобиль будет стремиться развернуться. А так как движение, это масса, помноженная на ускорение, то тут достаточно только начать занос, все остальное в аварии сделает сила инерции.

То же самое вполне справедливо, если под колесами с одно стороны чистый асфальт, а под колесами с другой стороны, корочка льда. Но даже на сухом асфальте, автомобиль обязательно закрутит из — за разницы нагрузки на колеса. Так, что проблема курсовой устойчивости появилась вместе с изобретением автомобиля.

Суть АВS
Инженерами была разработана система anti blocking. Современные антиблокировочные системы предотвращают полную блокировку колес при торможении, чем обеспечивают курсовую устойчивость автомобиля.

ABS, допускает не более 13% проскальзывания покрышек по дорожному покрытию при блокировке колес.

Но антиблокировочную систему можно настроить самостоятельно, под свои предпочтения и стиль езды. Водителю нет необходимости «играть» педалью тормоза, учитывать состояния дорожного покрытия. От него не требуется, каких то особых способов торможения, ABS сделает все сама.

Сейчас, антиблокировочные системы устанавливаются практически на все виды транспорта за исключением железнодорожного. Применяется АВS и в пассажирской авиации, где неуправляемый занос при дополнительном торможении колесами, может привести к гарантированному сходу самолета с полосы.

Что же такое антиблокировочная система
Это система датчиков, состоящая из электрических клапанов, модуляторов и электронного блока обработки данных. Электромагнитные датчики считывают угловые скорости колеса и посылают импульсы в электронный блок обработки. В зависимости от показаний, электронный блок через модуляторы открывает или закрывает электромагнитные клапаны, встроенные в тормозную систему, чем контролирует давление жидкости.

Сейчас, все современные автомобили комплектуются антиблокировочной системой и наверное уже не найти водителя, который бы не понимал на сколько важно предотвратить уход автомобиля в неуправляемый занос при торможении. А так же важность того как проверить работу ABS и ее функции.

Неисправности ABS
Легкий треск при нажатии на тормозную педаль является скорее нормой. Вы слышите работу модуляторов. Если ABS неисправна, на панели приборов загорится предупреждающий сигнал.

Если система исправна, он загорается при включении зажигания и гаснет при запуске двигателя.

Светящийся во время работы двигателя сигнал ABS, является признаком неисправности системы.

Всего существует четыре состояния неисправности ABS:

Обнаружение ошибки при самотестировании и выключение ABS. Критическая ошибка в блоке контроллера или обрывы в жгутах датчиков. Сигналы измерения угловых скоростей не считываются.
ABS включается, успешно проходит самотестирование и выключается. Обрыв в жгутах проводов, плохой контакт «Плюс» или «Масса», окисление контактов в местах соединения, обрыв провода питания или массы контроллера, замыкание датчика «на массу».
ABS включается, проходит самотестирование, находит ошибку, но продолжает работать. Чаще всего вызывается обрывом в каком-то одном датчике. Информация об угловой скорости колеса снимается с дополнительного датчика. Так же, подобная неисправность может быть вызвана разным давлением в шинах или разным рисунком протектора. АВS. Спущенное колесо или более грубый протектор, чем на остальных трех колесах всегда немного притормаживает колесо при движении. То же самое справедливо к установленным на автомобиль колесам с разной степенью износа покрышек.
ABS не включается. Критические ошибки, вызванные обрывом в жгуте проводов от датчиков, облом провода возле датчика, изношенные подшипники ступиц, люфт или надломы ротора колесных датчиков (гребенка).
Как это лечится?
Проверить степень износа покрышек колес. Проверить давление в шинах. Оно должно быть одинаковым. Проверить люфт подшипников ступиц, состояние ротора колесного датчика (гребенки).

В случае сильного загрязнения «гребенки» прочистить кисточкой смоченной в керосине. Как правило, «гребенка» доступна для чистки и при снятом колесе в условиях «около дома». Доступ с подъемника или из автомобильной ямы, не вызывает затруднений.

В случае скола «гребенки», заменить. Проверить состояние проводов подходящих к датчикам. Проверить состояние датчиков (Исправность, замыкание на массу). Если перечисленные процедуры не дали, какого либо результата, значит, скорее всего, дело в электронике. Но как показывает практика, механические детали выходят из строя гораздо чаще, чем электроника. Чтобы не перебирать последовательно все возможные причины поломок, для точной диагностики желательно получить код ошибки.

Некоторые блоки не запоминают коды ошибок и их надо диагностировать при работе.

Диагностика ABS
В настоящее время блоки могут обмениваться либо быстрыми, либо медленными кодами. Для блоков с быстрыми кодами существуют диагностические адаптеры.

Подключаются они к диагностическому разъему. Считывание информации начинается при включении зажигания. Дальше все просто. В мануале смотрим описание кода ошибки. К сожалению, встречаются ситуации, когда блок включается, но не отвечает на опрос. Тогда вам придется искать мануалы к вашему блоку, читать описание и прозванивать нужные цепи. Возможно, придется вскрыть блок управления и подпаивать диагностический адаптер к самой плате контроллера.

Медленные коды
Блоки управления с медленными кодами p/n 535 907 379 имеют дополнительный диагностический разъем серого цвета. Нужное нам гнездо в таком разъеме называется L-Line. Оно имеет маркировку, его расположение на фишке можно посмотреть в руководстве или спецификации. Для диагностики методом медленного кода, можно приобрести соответствующий адаптер. Он снабжен светодиодом, серия вспышек которого и позволит определить код неисправности. Но можно обойтись и без данного устройства.

Самый простейший способ как проверять ABS и получить коды неисправности — при помощи лампочки «Неисправность ABS» на панели приборов. Берем два провода. Один надежно прикручиваем к «массе». Второй подключаем к фишке (она серого цвета), на вывод L-Line. Включаем зажигание и перемыкаем провода на 4 секунды. Выключаем зажигание и размыкаем провода. Сигнал «Неисправность ABS» на панели приборов начинает мигать. Это как минимум говорит о том, что блок откликнулся.

Первым всегда будет идти сигнал «0». Это световой сигнал продолжительностью в 3 секунды. За ним последует серия вспышек с интервалом в 1 секунду, которая и есть код ошибки. Код, это четырехзначное (четырехразрядное) число.

Каждая серия вспышек, разделенная трехсекундной паузой, это цифра в разряде.

Например: три вспышки подряд с длинной паузой будут означать цифру 3. Пять вспышек и длинная пауза — 5 и т.д. После четырех серий вспышек разделенных паузами, последует длинный световой сигнал «0» Подсчитываем количество вспышек между длинными паузами и пишем разряд на бумаге. В результате получаем код. Что — то вроде — 5324. После этого код будет повторен заново.

Что бы узнать следующий код, необходимо во время сигнала «0» замкнуть между собой подключенные к фишке и к массе провода. Перечисление ошибок заканчивается четырьмя идущими подряд длинными световыми сигналами «0».

Список кодов ошибок на английском языке, можно взять на VORM . Существует русскоязычный список от концерна VAG, но он менее полный.

Контроллер ABS не учитывает количества шибок. Если при опросе выдало 3 ошибки с переднего левого колеса и одну с заднего правого, контроллер выдаст сообщение о двух ошибках, а не о четырех.

Проверка датчика ABS
Самый простой метод, это отогнать машину в автосервис. Но если это не для вас и вы любите добираться до всего самостоятельно, тогда приготовьте:

тестер;
паяльник;
термоусадочную ленту;
ремонтные пины.
Колеса автомобиля необходимо вывесить. Согласно руководству по обслуживанию, снять корпуса блоков управления и разъемов контроллеров. Делать это необходимо в соответствии с руководством, так как каждая модель имеет свои особенности.

Подключаем пины к разъемам датчиков и замеряем сопротивление тестером.

Сопротивление исправного датчика должно быть в пределах 1 Ком. Хотя не лишним будет посмотреть в описании границы допустимых сопротивлений на вашей модели. Так же надо проверить отсутствие замыкания на массу.

При вращении колеса рукой, сопротивление датчика должно меняться.

Если сопротивление датчика находится в указанных в руководстве пределах и датчик реагирует на вращение колеса, значит, он жив и работоспособен.

Если вы нашли обрыв провода или замыкание на массу, устраните неисправность. Соединение проводов должно проводиться только спаиванием. Это обеспечит надежность крепления и отсутствие окислов появляющихся на местах обычных скруток и соответственно уменьшит сопротивление тока проходящего через место соединения.

Датчик имеет полярность, поэтому подключать провода надо в соответствии с маркировкой или цветом проводов указанных в руководстве. Есть более простой вариант. Перед снятием проводов, промаркируйте их соответственно полярности подключения.

Заизолируйте место пайки термоусадочной изоляционной лентой. Проделайте данную процедуру с остальными колесами.

Заключение!
Такие работы, как проверка ABS и ее наладка, чаще проводятся при возникновении сбоев в работе. Однако специалисты рекомендуют делать эту процедуру регулярно.

Приобретая импортное авто, многие не могут нарадоваться его комфортной эксплуатации. Сегодня ТС сопоставимо с компьютером, так как напичкано множеством электроники рассчитанной на комфорт и снижение риска ДТП. Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов. Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.

Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес. Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь. Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов. Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

Принцип работы АБС

Система датчиков АБС контролирует скорость вращения колес и самого автомобиля. Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются. Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.

Система срабатывает мгновенно, еще до того, как колесо заблокируется, сигнал об этом поступает на приборную панель и появляются характерные толчки в педали тормоза. Когда надпись на приборном щитке носит постоянный характер, это свидетельствует о неисправности АБС. Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель. Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.

С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Признаки неисправности АБС

Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом. Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

1. Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
2. Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
3. Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
4. Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования. Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Диагностика неисправностей АБС

Самая дорогая деталь при замене – блок управления, но как выше было сказано он находится под защитой реле, которое снижает риск его поломки. Единственное, что может выбить его из строя – это перепад температур, о которых мы описали также выше. Поэтому центральную часть системы можно смело исключить или перенести на последний пункт проверки.

Диагностика АБС своими руками начинается с передних колес:

1. Снимаем датчик.
2. Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
3. Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
4. Убираем с них засоры, это же проделываем и с датчиком задней передачи.
5. После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.
6. Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
7. Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
8. Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.

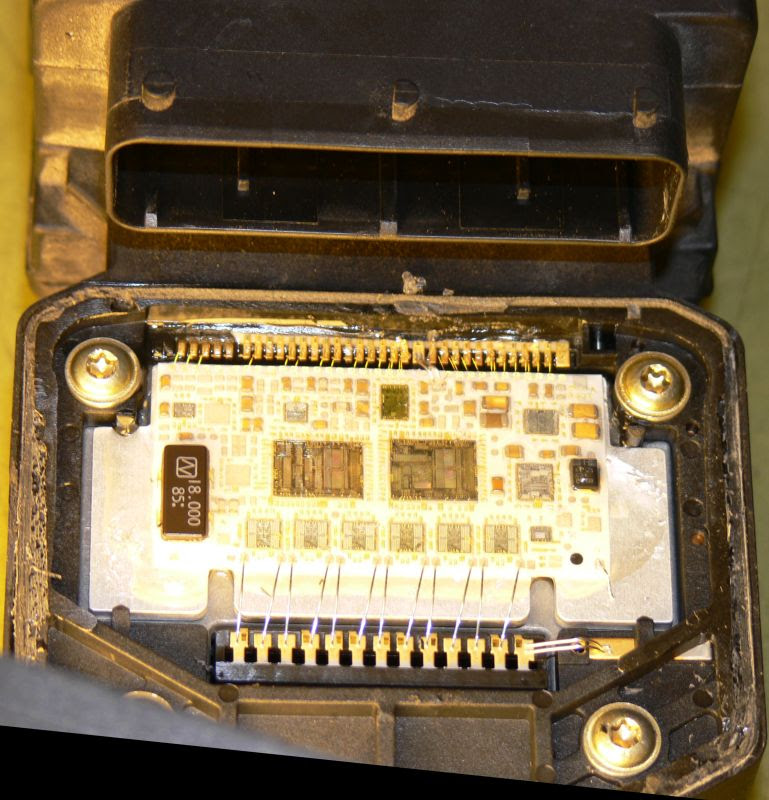

Ремонт блока АБС

Когда осмотр с прочисткой деталей датчиков не дал результатов, то, возможно, проблема кроется в реле защиты, которое как мы знаем, охраняет электронные цепи от колебаний напряжения в бортовой сети транспортного средства. Найти защитное реле просто, если у вас на руках есть электросхема машины. Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить.
Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле. Для его диагностики снова берем тестер и идем по пунктам:

1. Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
2. Ставим тестер в положение вольтметра.
3. Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
4. При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
5. Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.

Когда в этой части неполадок не выявлено переходим к проверке самого реле. Необходимо снять защитное реле с автомобиля и присоединить два провода от клемм аккумулятора к выводам реле обозначенными цифрами 5 и 6. Рабочее реле при подключении в 12 вольт будет производить щелчки, когда их нет, нужно его заменить.

Замена датчика АБС

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

• уровень сопротивления изоляции – больше 20кОм;
• ножка – датчик абс передний правый 7—25 Ом;
• ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

Ремонт блоков управления АБС ЕСП

Как проверить датчик АБС тестером на работоспособность

Исправность антиблокировочной системы тормозов – основа безопасной езды на автомобиле, особенно в условиях сложной дорожной обстановки. Если в процессе управления транспортным средством на приборной панели загорелся индикатор неисправности системы ABS, следует немедленно принять меры по ее устранению.

Даже, если один из датчиков АБС работает некорректно, это приводит к полному отказу антиблокировочной, противобуксовочной систем, неисправности системы курсовой устойчивости, если они установлены на автомобиле.

Диагностика системы ABS

Перед тем, как приступить к проверке датчика АБС, следует определить, какой из них не передает сигнал. Проще всего это сделать с помощью компьютерной диагностики.

Для автомобилей после 2000-х годов выпуска это не представляет труда. OBD-сканеры четко определяют какой из них не дает информации о состоянии вращательного движения колеса.

Но далеко не всегда эта информация свидетельствует о неисправности самого датчика. Наоборот, как правило, сам датчик  АБС исправен, а неисправность заключается в проводке, идущей к нему либо считывающему устройству вращения колеса.

Принцип работы датчика АБС

Датчик ABS – электромагнитный. То есть в него встроены индуктивность и магнитный сердечник, которые реагируют на сигнал, поступающий при вращении колес.

Автолюбители со стажем знают, что при торможении на скользкой дороге на педаль тормоза следует нажимать прерывисто, чтобы исключить блокировку колес, следовательно, что может привести к неуправляемости  автомобиля.

В принципе, такую функцию выполняет блок ABS. Он не дает заблокировать колеса. Если диагностика показала на неисправность датчика АБС, сначала следует убедиться в его работоспособности.

Конкретно компьютерная диагностика может показать неисправности «обрыв или короткое замыкание» или «отсутствие сигнала». И в том и в другом случае может быть виноват датчик ABS.

Как тестером проверить датчик АБС на работоспособность

Его работоспособность можно проверить с помощью мультиметра. Для этого необходимо перевести  мультиметр в положение «диод». Почему? Большинство датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы. То есть обычная прозвонка может привести к неправильным сведениям.

Его необходимо «прозвонить» в обоих направлениях. Обычно сопротивление датчика АБС составляет от нескольких сотен Ом до 2 килоОм.

Однако, прозвонка датчика непосредственно от его разъема не дает полной информации о прохождении его сигнала до блока ABS.

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно часто такие неисправности встречаются для датчиков ABS задних колес, так как длина кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В процессе ремонта систем ABS имеются случаи до трех переломов либо протираний кабелей датчиков антиблокировочной системы.

Для того, чтобы проверить датчик от блока управления ABS, необходимо найти в справочниках либо Интернете распиновку (подключение) разъема. Далее следует отсоединить разъем от блока и прозвонить датчики АБС непосредственно от контактов разъема, как показано на примере:

Еще раз напоминаем, вид разъема ABS и контакты датчиков для каждой модели автомобиля будет различен, следует пользоваться справочными данными. На блоках ABS (их легко найти под капотом по большому количеству подходящих к ним тормозным трубкам) обычно наносят их классификацию, например BOSCH 5.2.

Если в результате проверки мультиметром датчик АБС прозванивается в одном или обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он выполнен в виде катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет большое  количество (до нескольких тысяч) витков очень тонкого изолированного провода.

Часто внутрь датчика попадает влага, а это весьма вероятно, так как он расположен в наиболее подверженной коррозии зоне в непосредственной близости колес. Вода, особенно солевой раствор, могут вызвать межвитковые замыкания. В таком случае сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз. Это приводит к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Очень часто в процессе эксплуатации, особенно после замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. Компьютерная диагностика показывает отсутствие сигнала датчика АБС, например, правого переднего колеса.

Владелец производит его замену, основываясь на показания диагностики, но система ABS остается все равно неисправной. Иногда после удаления ошибки сканером, лампочка неисправности потухает, но стоит проехать несколько сотен метров, произвести пару торможений, загорается вновь.

Здесь дело не в датчике, а в конструктивных особенностях формирования сигнала (индуцирования) датчика вращения колес.

Конструктивные особенности

На рисунке выше был показан случай, когда в качестве индуцирующего элемента используется гребенчатое кольцо, располагающееся на ступице. Торец датчика находится в непосредственной близости от гребенки из магнитомягкого материала. Расстояние зазора обычно от 0,2 до 0,8 миллиметров.

Иногда в зону зазора попадает грязь, мелкие камешки. Это может привести к тому, что зазор увеличится (датчик оттолкнется, либо разрушится его наконечник).  Сигнал резко уменьшится. Иногда к этому приводит даже засорение гребенки.

Поэтому перед заменой датчика следует почистить гребенку, лучше с использованием растворителя или дизтоплива (но не бензина, это может привести к возгоранию).

Затем с помощью щупа проконтролировать величину зазора, она должна быть не более 1 мм. Если нет набора щупов, можно визуально проверить, нет ли видимых разрушений элементов его конструкции. Для большей точности можно сравнить с его элементами противоположного колеса.

Если имеются разрушения металлической конструкции гребенки колеса, следует ее заменить.

В некоторых автомобилях индуцирующий элемент выполнен в виде резинового кольца, в которое вмонтированы магнитные вставки.

В процессе ремонта неопытные механики, не осознавая назначение этих колец, просто их не одевают, что приводит к неисправности системы ABS .

В настоящее время часто используются ленты, состоящие из микромагнитных элементов.

В процессе ремонта ступицы эту ленту иногда повреждают, даже не замечая этого. В таком случае датчик АБС также будет работать некорректно.

При замене подшипников ступицы следует обратить внимание, нет ли на нем индуцирующего кольца. На рисунке изображен подшипник с полуразрушенным кольцом. На уцелевшей части видны сегменты магнитных элементов.

При самостоятельном ремонте ступиц колес следует обязательно обращать внимание на конструктивные элементы, расположенные вблизи датчиков ABS.

Советы

Чтобы неисправности датчиков АБС случались как можно реже, следует:

• стараться избегать движения по местности с низкорослым кустарником, чтобы не повредить кабель ABS;
• периодически чистить мягкой щеткой место зазора между ним и металлической гребенкой;
• ремонт ступиц колес, рычагов подвески доверять механикам, имеющим представление о работе системы ABS.

Простая схема самодельного зарядного устройства для автомобильного аккумулятора выручающего в крайних случаях.

Как проверить сопротивление высоковольтных проводов мультиметром.

Почему закипает аккумулятор https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kipit-akkumulyator-na-mashine.html на автомобиле.

Видео — как проверить какой датчик АБС не работает на BMW e32/34:

Ремонт блока ABS в Санкт-Петербурге, цена на ремонт датчика АБС

С блоком ABS происходит предотвращение блокировки колес машины во время торможения, сохраняется его курсовая устойчивость и управляемость в непростых условиях вождения. Система ABS повышает показатели безопасности автомобиля и его управляемость, предотвращая вероятность заноса автомобиля. Своевременная замена и ремонт блока ABS устраняет риск повреждения тормозной системы и как следствие — угрозу вашей безопасности.

Признаки неисправности и причины ремонта блока ABS

Чтобы избежать неприятных ситуаций на дороге, стоит внимательно отнестись к сигналам, поступающим на приборную панель. Одним из основных индикаторов поломки тормозной системы является загорающаяся лампа ABS. Данный сигнал может свидетельствовать о повреждении колесных датчиков или же о механическом дефекте элементов блока ABS.

Повреждения в системе управления являются наиболее тяжелой поломкой, поскольку с ее помощью производится контроль исправности составляющих ABS.

Среди частых причин поломок блока ABS, как правило, считаются:

• неблагоприятное влияние условий погоды;
• механическая сторона дефектов элементов системы;
• незащищенность блока от попадания жидкости;
• неисправная работа проводки и генератора.

Подобные дефекты не всегда можно распознать самостоятельно. Поэтому при возникновении подобных признаков необходимо пройти диагностику в специализированных автосервисах. На основании явлений, служащих причинами неисправности системы, опытными специалистами наших СТО производится комплексная диагностика при помощи современного оборудования и последующие замена и ремонт блока ABS.

Обращаясь в СТО Стайер, вы получаете квалифицированную помощь специалистов, которые в короткие сроки и качественно устранят любые неполадки вашего автомобиля.

Замена изношенных или поврежденных деталей в нашем автосервисе предполагает установку аналога, не уступающего по качеству оригинального элемента. Высококачественные детали, используемые при ремонте автомобиля, обеспечивают высокий уровень эксплуатационных характеристик.

Проблемы с антиблокировочной тормозной системой (ABS)

Автор: Джим Смарт

Руководство по пониманию, поиску и устранению неисправностей и диагностике вашей АБС

Эволюция АБС

Технология антиблокировочного тормоза существует уже почти столетие. Со времен Второй мировой войны на самолетах были противоскользящие тормозные системы, а самые ранние антиблокировочные тормозные системы на автомобилях относятся к 1920-м годам. Антискользящее или антиблокировочное торможение впервые стало обычным явлением для легковых и грузовых автомобилей в 1990-х годах как позитивный шаг к повышению безопасности и управляемости автомобиля при резком торможении на скользкой дороге.

Хотя ABS кажется сложной, на самом деле она довольно проста в использовании. Если вы столкнулись с заносом во время торможения, модуль управления ABS определяет замедление или паузу в вращении колес, регулируя действие тормоза, чтобы помочь вам избежать неприятностей. При обычном заносе рулевое управление теряется, и транспортное средство продолжает движение в направлении заноса. Затем антиблокировочная система тормозов подает импульс на тормоза, что приводит к улучшенному контролю над заносом.

Типичная АБС состоит из четырех колесных датчиков (иногда двух или трех), электронного модуля управления антиблокировкой и гидравлического блока управления.В нормальных условиях эта система применяет гидравлическое давление в главном цилиндре ко всем четырем тормозам и импульсное давление к каждому тормозу при обнаружении заноса.

Функция ABS

Ранние антиблокировочные тормозные системы были неэлектрическими, гидромеханическими моделями. Они имели механическое управление, чтобы регулировать торможение. Современные антиблокировочные тормозные системы представляют собой электрогидромеханические тормозные гидравлические системы с компьютерным управлением. Электронный модуль или контроллер АБС может быть интегрирован с гидромеханическим контроллером торможения или может быть отдельным.Также могут быть электрические реле, срабатывающие при вызове системы.

Датчики антиблокировочной системы тормозов обычно активируются магнитным полем. Когда зубцы реактора проходят датчик, нормальный пульсирующий ритм движения колеса указывает на нормальную работу. Когда скорость реактора на датчике резко меняется (колеса замедляются или останавливаются), АБС подает импульс на включение тормоза. Когда АБС пульсирует, она быстро нагнетает гидравлическое давление на тормоза, иногда до 15 раз в секунду, в зависимости от системы.Эта функция обеспечивает прерывистое торможение и некоторый уровень управляемости.

Типы АБС

Существует три основных типа антиблокировочной тормозной системы: четырехканальная / четырехдатчиковая, трехканальная / трехдатчиковая и одноканальная / однодатчиковая. Наилучшим вариантом является четырехканальная система, поскольку она может контролировать действие тормозов при заносе, пульсируя только затронутое колесо или колеса. Трехканальная система имеет два датчика ABS спереди и один сзади. Задний датчик ABS расположен в картере моста и воздействует на оба задних тормоза.Одноканальная система — это задний антиблокировочный тормоз только с одним датчиком ABS в картере заднего моста. Как правило, одноканальные системы распространены на грузовиках с задними антиблокировочными тормозами.

Правильный способ использования антиблокировочной тормозной системы — никогда не нажимать на педаль тормоза во время резкой остановки. Вместо этого нажмите твердую, устойчивую педаль и позвольте антиблокировочной тормозной системе делать то, для чего она была предназначена.

Проблемы с АБС

Модуль управления АБС транспортного средства предназначен для оповещения водителя с помощью сигнальной лампы о неисправности в системе.Редко бывает неисправность модуля или самой АБС. Часто это один или несколько датчиков или проводка к датчикам. Наиболее частые проблемы с АБС возникают, когда датчики загрязняются мусором или металлической стружкой.

Неисправности также возникают при повреждении проводки датчика, что приводит к прерывистому замыканию или его отсутствию. В более агрессивных средах или серьезном пренебрежении тормозной системой тормозная жидкость может загрязняться, и гидравлический блок управления не работает.

Если у вас неисправна АБС, сначала физически проверьте всю проводку и датчики тормоза.При проверке датчиков тормоза ищите металлическую стружку и другой мусор, который может вызвать ложную обратную связь с электронным контроллером ABS. Ложная обратная связь заставляет АБС срабатывать, когда она не должна работать, или не работает, когда должна.

У вас может не быть дома сканера АБС, но он есть в любой авторитетной ремонтной мастерской, а сканирующий инструмент бесценен, если вы не можете найти физическую причину проблем с АБС. После того, как диагностический прибор выдает код неисправности, вы можете приступить к поиску неисправностей АБС.Какой бы ни была проблема, ремонт становится намного проще, если неисправность обнаружена.

Признаков отказа насоса АБС

Насос ABS — жизненно важная часть многих современных тормозных систем. В предыдущих статьях мы обсуждали, как можно заменить насос АБС — но каковы верные признаки того, что его нужно менять?

Для чего нужен насос?

Насос АБС — это средство безопасности, которое можно найти на большинстве автомобилей, как часть антиблокировочной тормозной системы (АБС).Вся система была продумана таким образом, чтобы предотвращать опасную блокировку тормозов при резком торможении, предотвращая занос, аквапланирование и потерю тяги. Это особенно важно на жесткой, грязной местности и сложных погодных условиях, таких как обледенелые дороги или проливные ливни, помогая водителю сохранять полный контроль над автомобилем.

Как работает система?

Каждая система ABS состоит из насоса ABS и датчиков ABS, установленных на каждом колесе.Когда вы тормозите, датчики АБС определяют скорость вращения колес и отправляют сообщение насосу АБС для быстрой активации — то есть включения и выключения — тормозов, когда скорость указывает, что автомобиль заносит или теряет сцепление с дорогой.

Если система ABS не работает должным образом, то ваш автомобиль может занести, упасть и потерять сцепление с дорогой при резком торможении. В последний раз вы хотите узнать это, когда вам это нужно больше всего в тяжелых условиях, которые могут привести к аварии на дороге.

К счастью, есть много признаков того, что вам нужна замена насоса ABS. Это следующие:

Вы заметили, что педаль тормоза нажимает немного больше, чем обычно? Это может быть первым признаком того, что у вас проблемы с помпой ABS.

Если вы также обнаружите, что ваши тормоза не так отзывчивы, как раньше — это также может быть красным флажком и знаком, который вам необходимо изучить. Не позволяйте этому дойти до ситуации, когда вам придется нажать на педаль тормоза или нажать ее до упора, чтобы тормоза реагировали очень слабо или совсем не реагировали.

Короче говоря, как только вы начинаете понимать, что с вашей педалью тормоза что-то не так, обратитесь за профессиональной помощью. Не позволяйте тормозу полностью перестать реагировать.

• Педали тормоза нужно больше силы

Педаль тормоза вашего автомобиля предназначена для работы с минимальным усилием, и в автомобиле с хорошей АБС вам нужно лишь легкое прикосновение, чтобы активировать торможение. Если вы начинаете понимать, что вам нужно нажимать сильнее, чтобы достичь того же тормозного усилия, то это может быть явным признаком того, что насос АБС выходит из строя.Получите профессиональную консультацию как можно скорее.

Вся цель системы ABS — предотвратить блокировку тормозов в сложных условиях и ситуациях, обеспечивая вам высокую степень тяги. Однако, если ваши тормоза блокируются при нормальных условиях движения, это может быть вызвано неисправным насосом АБС.

Если вы начинаете замечать странное поведение тормозов или замечаете случайные щелчки или раскачивание тормозов, это могут быть первыми индикаторами этой проблемы.

Если проблема перерастет в тормоза, которые фактически блокируют колеса во время движения, пора ехать в гараж. Вполне вероятно, что насос АБС неисправен и его необходимо заменить.

Это самый очевидный признак в нашем списке и, безусловно, самый распространенный признак того, что ваша АБС страдает от проблем. На новых автомобилях ищите специальную сигнальную лампу, которая обычно оранжевого или янтарного цвета и имеет отметку ABS. Старые автомобили могут использовать контрольную лампу проверки двигателя, чтобы указать на проблемы с этой системой.

Вполне возможно, что ваши тормоза страдают от проблем, но неисправности ABS могут даже вызвать проблемы с вашим спидометром, не позволяя вам видеть, насколько быстро ваш автомобиль едет по дороге.

В некоторых редких случаях, когда насос АБС выходит из строя или неисправен, это также может помешать правильной работе спидометра. Он либо покажет неверную скорость, либо, что еще хуже, покажет, что машина движется со скоростью 0 миль в час. Это может сопровождаться включением АБС или проверкой индикаторов двигателя, но даже без индикатора проблемы со спидометром являются четким признаком того, что вам необходимо проверить автомобиль у профессионала.

И, наконец,…

Проблема неисправности насоса ABS требует немедленного внимания, если вы хотите сохранить эффективность, хорошую управляемость и производительность вашего автомобиля. Всегда следите за этим списком симптомов, чтобы избежать повреждений и несчастных случаев.

После того, как вы определили возможную проблему с насосом АБС, пора искать хорошего механика и как можно скорее заменить насос. Вы, вероятно, смотрите на стоимость, которая может варьироваться от 500 до 2000 фунтов стерлингов, включая все детали и рабочую силу.Очевидно, что факторами, влияющими на эту цену, будут марка и модель вашего автомобиля, а также используемая вами механика.

Конечно, вы всегда можете сделать покупки по лучшей цене, но не забудьте принять меры, поскольку вождение с неисправным насосом ABS может обойтись вам намного дороже в долгосрочной перспективе.

Обмен — это забота!

Признаки неисправного или неисправного модуля управления ABS

Антиблокировочная тормозная система автомобиля — это дополнительная функция безопасности, которую можно найти во многих современных автомобилях.Система ABS предназначена для предотвращения блокировки колес при резком торможении, предотвращая занос или аквапланирование автомобиля. Система ABS состоит из модуля ABS и датчиков ABS на каждом колесе. Датчики определяют скорость вращения колес и отправляют сообщение в модуль ABS, чтобы быстро задействовать тормоза, когда обнаруживается, что автомобиль заносит или теряет сцепление с дорогой.

Когда система ABS не работает, потеря тяги, занос и аквапланирование гораздо более вероятны при резком торможении.Система ABS на большинстве автомобилей обычно предназначена для подачи множества предупреждающих знаков при возникновении каких-либо проблем с системой. Знание об этих предупреждающих знаках и решение проблемы, как только она возникает, поможет гарантировать, что ваша система ABS и автомобиль будут продолжать работать для максимальной безопасности.

1. Не отвечает педаль тормоза

В некоторых случаях, в зависимости от модели автомобиля, при выходе из строя модуля АБС педаль тормоза может не реагировать. Это очевидная проблема, поскольку не реагирующая педаль тормоза не остановит автомобиль или не сможет сделать это достаточно безопасно.В большинстве случаев это происходит медленно, с течением времени. Обычно педаль тормоза становится все труднее нажимать, пока она не перестает реагировать.

2. Тормозные колодки требуют большего усилия для нажатия

Когда все компоненты тормозной системы работают нормально, педаль требует очень небольшого усилия. На нее должно быть очень легко надавить, и при нажатии на нее сразу же должно наблюдаться заметное замедление движения автомобиля. Если вы начнете замечать, что со временем педаль требует повышенного усилия для достижения того же самого тормозного усилия, то это может быть признаком возможной проблемы с модулем ABS.

3. Индикатор ABS горит

Наиболее частым признаком неисправности системы АБС является включение индикатора АБС. Индикатор ABS будет иметь янтарный цвет и эквивалентен индикатору Check Engine, за исключением того, что он предназначен только для диагностики проблем с системой ABS. Старые автомобили, оснащенные более ранними системами ABS, могут не иметь лампочки ABS, а вместо нее могут использовать лампу проверки двигателя. Если загорается индикатор ABS, это верный признак неисправности системы ABS.

4.Тормоза блокируются

При правильном функционировании система ABS специально разработана для предотвращения блокировки колес при резком торможении, предотвращая потерю тяги. Однако могут быть определенные случаи, когда неисправный модуль АБС может вести себя беспорядочно, вызывая блокировку тормозов даже в нормальных условиях движения. Если вы испытываете спорадическое поведение тормозов, такое как случайные щелчки и / или срабатывание тормозов, то, возможно, необходимо заменить модуль ABS.

Общие проблемы модуля управления АБС

Модуль управления АБС (антиблокировочной тормозной системой) оснащен микропроцессорами, способными обрабатывать сигналы данных в реальном времени и интерпретировать точный момент, когда транспортное средство теряет управляемость / тягу. Блок АБС может определять, когда прикладывать / отпускать тормозное давление и к каким колесам, чтобы предотвратить блокировку или занос колеса.

Большое количество аварий может быть вызвано транспортными средствами, у которых либо нет АБС, либо есть проблемы, связанные с АБС.Согласно NHTSA, «через несколько лет все новые автомобили будут оснащены электронной системой контроля устойчивости и почти наверняка также будут оснащены АБС. АБС предотвратит значительную часть аварий со смертельным и несмертельным исходом ».

Эффективность модуля управления ABS в транспортных средствах была продемонстрирована опытными водителями в ходе многочисленных остановочных испытаний на испытательных треках. Эти испытания показали, что система ABS для всех четырех колес эффективна, особенно на мокром асфальте, в улучшении общей устойчивости автомобиля при торможении.

Как вы, вероятно, теперь понимаете, очень важно следить за тем, чтобы АБС находилась в отличном состоянии. Поэтому регулярные осмотры и необходимые тесты с остановками должны быть добавлены в график технического обслуживания вашего автомобиля, чтобы убедиться, что ваш автомобиль всегда безопасен для вождения!

На что нужно обратить внимание при решении проблем с АБС?

Ниже приведены 4 знака, с которыми вы можете столкнуться:

Проблемы с блокировкой тормозов — вся цель модуля управления ABS — предотвратить блокировку колес, поэтому, если вы заметите, что ваши колеса блокируются, когда вы вы за рулем, то это, очевидно, означает, что ваш модуль управления ABS неисправен или поврежден.Вы не должны игнорировать этот знак, скорее он должен побудить вас отвезти свой автомобиль в надежную автомастерскую и отремонтировать его как можно скорее, так как это будет только ухудшаться и вызывать намного больше блокировок на дороге.

Индикатор ABS горит — это довольно ужасное чувство, когда на вашей приборной панели вспыхивает свет, однако мы установили, что эти знаки необходимо осознавать, а не игнорировать. Итак, если у вас есть более новый автомобиль и есть проблема с вашим модулем управления ABS, то на приборной панели должен появиться конкретный индикатор ABS.Световой индикатор, скорее всего, будет янтарного цвета, поэтому его будет легко распознать. Однако, если у вас более старая машина, то для обозначения этой проблемы будет использоваться световой индикатор «Проверьте двигатель» вместо светового индикатора АБС.

Педаль тормоза не реагирует. Если вы нажмете ногу на педаль тормоза, а автомобиль не замедлится, это явный признак наличия проблемы. Симптом будет проявляться постепенно, и вам придется несколько раз нажать ногой на педаль, чтобы она заработала.Но со временем вам придется нажимать еще несколько раз, чтобы выполнить одну функцию прерывания. В конечном итоге он дойдет до того, что вообще перестанет работать. Поэтому лучше всего решить проблему до того, как она полностью выйдет из строя.

Неисправность спидометра — В некоторых редких случаях, когда ваш модуль управления ABS не работает, спидометр на приборной панели также перестает работать. Либо он покажет неправильную скорость, либо стрелка просто остановится на скорости 0 миль в час.После этого на приборной панели должен появиться индикатор ABS или проверки двигателя. Однако, даже если индикатор не загорается, неисправный спидометр должен быть достаточной причиной для проверки вашего автомобиля профессионалом.

Если вы подозреваете неисправность АБС, то, используя руководство по эксплуатации вашего автомобиля, сначала найдите и проверьте состояние проводки и датчиков тормоза. Если вы обнаружите металлическую стружку или осколки во время проверки датчиков тормоза, это может быть причиной неисправности, поскольку электронный контроллер ABS может получать ложную обратную связь из-за них.

Безопасно ли водить машину с неисправным модулем АБС?

Неисправность модуля управления АБС не выводит из строя ваш автомобиль, однако вождение автомобиля в неисправном состоянии небезопасно. Поэтому мы рекомендуем отбуксировать ваш автомобиль в ремонтную мастерскую, если тормоза кажутся необычными.

Самая распространенная проблема, обнаруживаемая как в устройствах Bosch 8.0, так и в устройствах ATE Teves Mk70, которые устанавливаются на большинство современных автомобилей, — это проблема с датчиком давления в тормозной системе. Чтобы лучше оценить и диагностировать эту проблему, Sinspeed проведет все необходимые тесты, чтобы оценить неисправность АБС и определить требуемый и необходимый ремонт.Это очень распространенная проблема, и Sinspeed предлагает полное тестирование Bosch 8.0 ABS ESP и ремонт этого типа неисправности с пожизненной гарантией.

Признаки неисправности системы АБС

Все, что вам нужно знать о тормозной системе с АБС и о различных признаках неисправности. Получите всю суть прямо сейчас!

Автомобиль обычно обязан своим поступательным движением силе трения, которая существует между его шиной и дорогой.Следовательно, когда тормоза транспортного средства резко включаются, в колесах создается механический крутящий момент, эффективно останавливая дальнейшее вращение колес. Если это тормозное усилие, поддерживаемое гидравлическим давлением тормозов, не будет устранено, колеса в конечном итоге заблокируются в своем положении, и транспортное средство начнет скользить или заносить.

Когда колеса заблокированы, водитель теряет управление транспортным средством, и вы начинаете замечать, что автомобиль обычно выходит из-под контроля.

Так работают тормозные системы без АБС. Определение ABS в соответствии с аббревиатурой означает (A-Anti-lock) (B-Braking) (S-System), и что она обычно делает, так это то, что она предотвращает полную блокировку колес транспортного средства, периодически прикладывая гидравлическое давление. Прерывистая подача давления предотвращает блокировку колес и, таким образом, дает водителю лучший контроль над автомобилем.

Если вы слышали о торможении с каденсом, то это его автоматическая форма; По сути, вы сможете перенаправить свой автомобиль в безопасное место при торможении даже на мокрой дороге.

Автомобиль без системы ABS склонен к пробуксовке колес на мокрой дороге

Теперь, прежде чем узнавать о симптомах неисправной системы АБС , давайте разберемся с компонентами системы АБС и принципами работы системы АБС

Модуль управления ABS — это электронный блок управления, который отслеживает скорость вращения колес по данным, отправляемым датчиками колес ABS, а затем дает команду клапанам разрешить или прекратить подачу гидравлической жидкости к тормозам в соответствии со скоростью каждого колеса.

Подсистемой модуля ABS является EBD (электронная система распределения тормозных сил), которая также очень важна для электронной системы контроля устойчивости автомобиля и системы контроля тяги. Это основная подсистема АБС, работающая совместно с АБС. Функция ABS оптимизирует тормозное усилие, передаваемое на каждое колесо, для получения максимальной мощности торможения при полном контроле над автомобилем.

Он может изменять или изменять тормозное давление на каждом колесе в зависимости от условий и распределения веса автомобиля в данный конкретный момент времени.

Эти датчики ABS, установленные на отдельных колесах, просто контролируют скорость каждого колеса и отправляют сигналы в модуль управления ABS для эффективного выполнения.

В каждом тормозном блоке установлено не менее двух гидравлических клапанов. Функция клапанов заключается в том, чтобы периодически создавать и сбрасывать гидравлическое давление на каждое колесо, чтобы уменьшить блокировку колес.

Насос ABS, по существу, управляет потоком гидравлической жидкости к клапанам ABS, создавая необходимую силу, необходимую для создания давления в гидравлической системе с помощью блока электродвигателя.

Посмотрите, как работает система ABS, в следующих видео

Видео: Знакомство с антиблокировочной тормозной системой (ABS)!

>>> Подробнее о системе ABS: Что такое ABS? Почему это важно?

Проблемы с АБС не являются надуманными, поскольку вся концепция АБС в основном автоматизирована. Поэтому проблемы могут возникнуть в любом из следующих узлов АБС;

Датчик колеса ABS измеряет скорость колеса в реальном времени и отправляет данные в модуль управления ABS. Таким образом, эта часть очень важна для определения того, какое из колес замедлилось и, следовательно, более подвержено блокировке. Если этот компонент выйдет из строя, вы начнете замечать, что колеса вашего автомобиля начинают больше буксовать при резком торможении. И вы можете заметить, что ваши колеса также неожиданно блокируются. Это происходит потому, что модуль управления ABS не знает, когда прекратить подавать гидравлическое давление на каждое колесо.Следующие симптомы указывают на неисправность датчика скорости АБС.

Датчики скорости вращения колес установлены на каждом колесе

Неисправности, связанные с датчиком АБС

• Повреждена проводка: поскольку датчики ABS или датчики скорости вращения колес обычно устанавливаются на направляемые колеса, их проводка всегда подвергается нагреву от трения, поскольку головка датчика касается колеса датчика ABS. Вы также можете ожидать, что проводка будет легко повреждена из-за опасных дорожных условий и острых предметов во время движения автомобиля.
• Износ головки датчика: поскольку головка датчика всегда контактирует с колесом датчика ABS, обычно возникают проблемы износа, и это всегда так, поскольку головка датчика обычно ломается из-за механического контакта с колесо.

Модуль управления ABS — это, по сути, электронный микропроцессор, который управляет поведением тормозной системы транспортного средства, контролируя, насколько, когда и когда не подавать гидравлическое давление в тормозную систему каждого колеса.По сути, он действует как мозг тормозной системы противоскольжения и эффективно снижает вероятность блокировки колес.

Модуль управления ABS интеллектуально управляет гидравлической подачей на каждое колесо

Однако тот факт, что модуль управления ABS представляет собой систему с электронными микросхемами, подчеркивает неотъемлемый риск отказа. Таким образом, в случае выхода из строя модуля управления ABS или головного мозга можно ожидать худшего (колеса обязательно заблокируются).

Насос ABS действует как мускул системы и в основном выполняет реальную работу, и без него инструкции от модуля управления могут быть неточно доставлены на колеса через гидравлическую систему.

Насос ABS обеспечивает необходимое усилие давления для привода гидравлической системы

Сопутствующие симптомы и неисправности

• Засоренные гидравлические клапаны: Это одна из основных проблем, которая обычно мешает насосу ABS.Если клапаны засоряются или блокируются частичками грязи, которые могут перемещаться вместе с гидравлической системой, эффективность насоса серьезно снижается. Забитые гидравлические клапаны могут в конечном итоге повредить такие клапаны из-за повышения давления и, таким образом, могут вызвать другие проблемы, упомянутые ниже.
• Невозможные или жесткие тормоза: Засорение значений обычно приводит к неработающим тормозам и тормозам, для включения которых требуется больше усилий.

Некоторые из следующих работ по техническому обслуживанию должны регулярно выполняться на каждой системе ABS автомобиля;

• Датчик скорости вращения колеса необходимо время от времени калибровать, чтобы повысить его точность, и все его следует регулярно чистить, чтобы продлить срок его службы.
• Тормозные колодки изнашиваются, поэтому их следует регулярно проверять и заменять изношенные колодки.
• Гидравлические клапаны следует регулярно проверять на предмет засорения и засорения и обслуживать путем удаления воздуха из них.

Намного дешевле потратить несколько тысяч найр на регулярное плановое обслуживание по сравнению с тем, что вы, возможно, потратите на ремонт или замену поврежденного компонента.Ежемесячное плановое техническое обслуживание системы ABS вашего автомобиля должно стоить от 5000 до 7000 фунтов стерлингов или даже меньше

Сигнальная лампа АБС обычно является одним из первых сигналов о неисправности системы АБС. Обычно, когда зажигание автомобиля включено, индикатор ABS автомобиля загорается над приборным дисплеем и почти сразу гаснет, если система работает правильно. Однако, если индикатор не гаснет и горит постоянно, это означает, что с системой, возможно, что-то не так, и ее необходимо проверить.

Еще одним средством обнаружения проблем с АБС является использование считывателя кода АБС, который представляет собой оборудование для обнаружения проблем с блоком АБС или для удаления воздуха из контроллера АБС при попадании воздуха внутрь. Как правило, все упомянутые выше компоненты системы АБС подвержены поломкам, и эти проблемы можно легко обнаружить с помощью считывателя кода АБС. Примечательно, что при ремонте не все узлы системы АБС подлежат ремонту. Фактически, большинство из них, например, модуль управления ABS, вообще не подлежат ремонту и подлежат только замене.

• Контрольная лампа АБС обычно светодиодная, и в случае ее выхода из строя ее можно только заменить, но не отремонтировать. В качестве плюса мы предлагаем вам полезные советы, в том числе 5 шагов по обращению с сигнальной лампой ABS, которая продолжает гореть.
• Неисправные или поврежденные провода: напряжение, перемещающееся по большинству проводов, даже если оно не такое большое, означает, что даже самое маленькое сопротивление будет иметь значительное влияние на плавность работы компоновки ABS. Сопротивление можно проверить с помощью мультиметра на датчике скорости, установленном на колесе.
• Датчики колеса: У некоторых моделей автомобилей датчики установлены открыто на ступице колеса. Это делает их уязвимыми для повреждений. Проверьте наличие поврежденных или отсутствующих колесных датчиков и замените их
• Проблемы с АБС также можно обнаружить с помощью Руководства производителей ABS вместе с мультиметром с высоким импедансом, хотя это кажется более сложной задачей, более простой способ — использовать считыватель кода.

Стоимость ремонта системы АБС зависит от симптомов неисправной системы АБС и компонента неисправной системы.Для обслуживания неисправного датчика АБС вам следует ожидать потратить от 6600, что составляет стоимость приобретения оригинальных датчиков транспортных средств.

Когда дело доходит до замены всего модуля АБС, включая насос АБС, стоимость намного выше и колеблется от 150 000 до 500 000 фунтов стерлингов в зависимости от марки автомобиля.

Благодаря системе ABS тормозной путь наземных транспортных средств эффективно сокращается, а автомобили можно легко маневрировать для обеспечения безопасности даже при использовании тормозов.На приведенной ниже схеме АБС показано, как выглядит автомобильная система АБС. Однако сейчас большой вопрос заключается в том, можно ли обновить автомобильные тормоза до ABS?

Схема системы АБС в автомобиле

Итак, теперь вы знаете все о симптомах — неисправной системе АБС, мы уверены, что вам понравятся и другие наши сообщения на Naijauto.com!

>>> Все темы для ознакомления: последние автомобильные новости, советы и рекомендации, цены на автомобили и обзоры.

Антиблокировочная тормозная система | Почему горит индикатор ABS, как устранить неполадки

Переход через реку и лес был более опасным в те времена, когда автомобили имели вшивые диагональные шины, задний привод и менее эффективные барабанные тормоза. В современном мире вы можете чувствовать себя уверенно, едя домой через несколько дюймов свежего снега после роскошного праздничного ужина. Ваш переднеприводный автомобиль оснащен отличными сезонными шинами и антиблокировочной тормозной системой , обычно называемой ABS.

➡

Вы знаете, что есть проблема, когда индикатор ABS загорается прямо перед тем, как съесть берму в конце проезжей части. Вы также замечаете странное поведение, когда замедляетесь перед поворотом. Когда вы пытаетесь сделать поворот под гору, вы проноситесь мимо него, колеса буксуют прямо, а рулевое колесо вывернуто до упора.

ABS стала обязательным оборудованием для каждой новой машины в Соединенных Штатах в 2013 году, но автопроизводители начали включать ее в качестве стандартного оборудования в конце 1980-х годов.Если у вас есть машина, построенная за последние пару десятилетий, вероятно, она оснащена АБС. А это значит, что у вас обязательно есть свет из ABS.

ABS сообщают компьютеру (называемому контроллером), когда колесо перестает вращаться во время движения автомобиля, что указывает на то, что тормоза заблокированы на этом конкретном колесе. Затем контроллер направляет гидравлический клапан, чтобы сбросить некоторое давление тормозной жидкости на колесо, чтобы оно снова вращалось. Этот процесс повторяется много раз в секунду, пока автомобиль не остановится или вы не снимете ногу с педали тормоза.

Контроллер ABS включается для самопроверки каждый раз, когда вы включаете зажигание. Если этот контроллер получает недостаточно данных или гидравлический насос или клапан не реагируют, он включает индикатор ABS на приборной панели.

ABS полагается на нормально работающую обычную тормозную систему. Если остальная часть вашей тормозной системы находится в рабочем состоянии, обычно у вас должно быть нормальное торможение без АБС. В этом случае можно безопасно продолжить путешествие. Помните, что ваш учитель водителей говорил вам о накачке тормозов, когда ваша машина начинает заносить? Вот где это знание пригодится.

Но теперь у нас есть для этого технология! ABS может накачать эти тормоза быстрее, чем может даже гонщик, и может направить это пульсирующее тормозное давление на конкретные заблокированные колеса. Если у вас возникли проблемы с АБС вашего автомобиля, постарайтесь решить их как можно скорее. Неисправная система может иметь худшие последствия, чем просто блокировка. Он может активировать ваши тормоза, когда они вам не нужны, или отключить другие функции безопасности в вашем автомобиле.

Что делать, если вы видите свет АБС

HumoniaGetty Images

Ваш индикатор ABS горит.Что теперь? Во-первых, убедитесь, что это действительно индикатор ABS, а не индикатор, указывающий на проблему с вашими обычными тормозами. Чтобы исключить это, сначала проверьте свою обычную тормозную систему.

Низкая педаль тормоза или скрежет может указывать на то, что пришло время заменить тормозные колодки или роторы. Еще раз проверьте, чтобы ни один из тормозов не застыл в одном месте, чтобы они постоянно тянули или не тормозили вообще. Менее резкое ощущение пульсации при торможении может быть от искривленных роторов , особенно если вы не меняли их какое-то время.Чрезмерно мягкая педаль тормоза обычно означает, что в тормозных магистралях есть воздух, и вам может потребоваться удалить воздух из тормозной системы или полностью заменить тормозную жидкость.

Кстати, если вам когда-нибудь понадобится заменить тормозную жидкость, постарайтесь изо всех сил избегать попадания воздуха в контроллер ABS. Кровотечение затруднено, и часто требуется использование специального считывателя кода ABS, чтобы прокачать его вообще. Этот инструмент считывания кода имеет функцию, которая включает насос контроллера и клапаны, чтобы вывести воздух из внутренних каналов, которые в противном случае невозможно удалить должным образом.

Если на самом деле индикатор — это индикатор , индикатор ABS , первое, что нужно попробовать, это выключить и снова включить ключ зажигания. Это как перезагрузить компьютер. Может быть, какая-то временная проблема, которая смущала контроллер АБС, прошла, и все в порядке. Если условие повторяется, вам нужно проделать еще несколько шагов.

У вас есть два варианта, когда горит индикатор ABS. Первый — найти магазин со считывателем кода ABS, который будет разговаривать с вашим контроллером ABS.Он будет в вашем представительстве, как и в некоторых магазинах послепродажного обслуживания. За скромную плату за обслуживание (от 50 до 100 долларов) технический специалист подключит считыватель кода к вашему контроллеру ABS и будет искать код неисправности, хранящийся в памяти контроллера. Этот код по крайней мере даст вам представление о том, где искать.

Если вы предпочитаете диагностировать это самостоятельно, вам понадобится руководство по обслуживанию, предназначенное для вашего автомобиля, и несколько основных инструментов, включая высокоомный мультиметр . Руководство по обслуживанию чрезвычайно важно, поэтому, если вы не можете получить руководство в бумажном виде, попробуйте подписаться на alldatadiy.com для служебных данных, которые вы можете скачать. Если вы впервые используете мультиметр для считывания электрических данных, Pop Mech имеет удобное руководство по здесь .

На некоторых автомобилях вы можете получить доступ к диагностическим кодам неисправностей, хранящимся в компьютере, без использования считывателя кодов ABS. Обычно это означает вытягивание соединителя и соединение двух контактов короткой проволокой или скрепкой. Тем не менее, вы можете надеть более толстые рабочие перчатки , если вы используете незапечатанный провод или скрепку без покрытия.

Если на том, что вы используете, есть покрытие, убедитесь, что на обоих концах есть оголенный металл. Индикатор ABS будет мигать и гаснуть в соответствии с кодом неисправности или его отсутствием. Чтобы расшифровать эти мигания, вам понадобится инструкция по эксплуатации.

Допустим, у вас нет мигающего кода неисправности и никакой информации, кроме горящей лампочки ABS. Вы ведь проверили предохранитель блока АБС? Этот предохранитель может находиться в панели предохранителей внутри салона или под капотом.Проверьте свое руководство, чтобы узнать, где находится этот предохранитель, а также как должен выглядеть исправный предохранитель для вашего автомобиля.

В порядке ли предохранитель? Затем проверьте руководство по обслуживанию, чтобы узнать значения напряжения и сопротивления на контактах и ​​датчиках АБС. Отсоедините основной жгут проводов от контроллера АБС. Пока он отключен, очистите контакты на разъемах на концах этих проводов с помощью аэрозольного очистителя контактов. Внимательно осмотрите эти контакты на предмет признаков коррозии.

Помните, что сигналы, идущие по некоторым из этих проводов, составляют всего милливольт, и почти любое сопротивление в этих проводах является серьезным препятствием для работы этих проводов. Проверьте сопротивление мультиметром на датчиках скорости вращения колес.

Если контроллер ABS выглядит нормально, а отключение и повторная установка основного ремня безопасности не помогли, пора проверить датчики скорости вращения колес, особенно если индикатор ABS начал мигать сразу после поездки по сугробу или после грязной поездки. вниз по гравийной дороге.Возможно, вы повредили проводку датчиков ABS или даже сами звуковые кольца или датчики.

Что такое тоновое кольцо , спросите вы? Контроллер ABS должен знать, с какой скоростью вращается каждое колесо. Где-то на каждом колесном подшипнике или оси находится зубчатое колесо, а рядом с ним расположен магнитный датчик. Поскольку этот блок звукового кольца часто находится на открытом воздухе, он подвержен повреждению посторонними предметами.

⚠️Некоторые автомобили с задним приводом используют трехканальную систему со звуковым кольцом, встроенным в задний дифференциал.

Ослабьте стопорные гайки или болты, заблокируйте противоположное колесо и поднимите автомобиль домкратом. Владельцы грузовиков могут пролезть под свои автомобили, не поднимая их и не проверяя. Осмотрите жгут проводов датчика скорости вращения колеса и сам датчик. Некоторые датчики довольно хорошо интегрированы в концентратор и не подвержены повреждениям. Остальные просто прикручиваются к штампованным кронштейнам.

Если датчик ослаблен или отсутствует, или провода повреждены, вы нашли свою проблему. Проверьте зазор между датчиком и звуковым кольцом, если он регулируется.В руководстве по эксплуатации будет указано конкретное расстояние, на котором датчик должен располагаться от звукового кольца, и даны инструкции по его правильной настройке. В редких случаях на самом звуковом кольце будут видны повреждения, например отсутствие зубов или другие повреждения от дорожного мусора. В автомобилях с передним приводом это обычно означает замену поворотной оси, так как звуковое кольцо обрабатывается непосредственно на указанной оси.

Если жгут проводов датчика имеет разъем в колесной арке, разорвите его и проверьте датчик на целостность, установив мультиметр в (сюрприз!) Режим непрерывности.Для датчиков скорости вращения колес это значение обычно составляет от 1000 до 2500 Ом. Это значение сопротивления можно найти в инструкции по эксплуатации. Проверьте также, нет ли замыкания на массу .

Заземление должно представлять собой металлическую поверхность, к которой идет один конец провода. Прикрепите щупы мультиметра к тому концу провода, который касается металла, а к другому концу провода идет. Если это значение помимо бесконечного сопротивления, скорее всего, у вас короткая позиция. Отремонтируйте любую плохую проводку, чтобы защитить ее от грязи, снега и соли, попадающих в колесную арку.
