Chevrolet Captiva с 2011, ремонт системы ABS инструкция онлайн
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Chevrolet Captiva, прокачка тормозов Chevrolet Captiva, схема тормозной системы Chevrolet Captiva, ремонт тормозной системы Chevrolet Captiva, неисправности тормозной системы Chevrolet Captiva, нет тормозов Holden Captiva, прокачка тормозов Holden Captiva, схема тормозной системы Holden Captiva, ремонт тормозной системы Holden Captiva, неисправности тормозной системы Holden Captiva
6.
Электронные системы управления тормозами
Электронные системы управления тормозамиАвтоматическое удаление воздуха из ABS
Примечание:
Перед проведением процедуры автоматического удаления воздуха из антиблокировочной тормозной системы тормозов (ABS), следует сначала выполнить удаление воздуха под давлением из рабочей тормозной системы (см. раздел «Прокачка тормозной системы» данной главы).
Процедуру автоматического удаления воздуха рекомендуется выполнять при наличии одного из перечисляемых ниже условий:
- Базовая продувка тормозной системы не обеспечивает требуемой высоты и усилия нажатия на педаль тормоза.
- Произошла большая потеря тормозной жидкости.
- Подозревается наличие воздуха во вспомогательных контурах гидравлического клапана регулирования давления.
Для процедуры автоматического удаления воздуха из антиблокировочной тормозной системы используется диагностический прибор, который задает режим работы электромагнитных клапанов и включает насос с целью удаления всего воздуха, который имеется во вторичных контурах.
Как правило, эти контуры находятся в закрытом состоянии и открываются только во время инициализации системы при запуске двигателя и во время срабатывания антиблокировочной системы. Во время проведения автоматического удаления воздуха из системы вторичные контуры открываются и выпускают воздух, который может в них содержаться, в сторону тормозных суппортов.
Внимание:
Процедуру автоматического удаления воздуха можно остановить в любое время во время процесса продувки, нажав на кнопку EXIT. После этого на дисплее диагностического прибора не будут выводиться какие-либо команды, касающиеся процедуры автоматического удаления воздуха. После выхода из процедуры удаления воздуха, стравите продувочное давление и отсоедините продувочное оборудование, выполняя инструкции изготовителя. Отказ от стравливания давления с соблюдением должного порядка действий может привести к проливу тормозной жидкости, что, в свою очередь, может привести к повреждению деталей и окрашенных поверхностей.
1. Поднять и подпереть автомобиль.
2. Снять все четыре колеса.
3. Осмотреть тормозную систему на предмет пропусков и наружных повреждений.
4. Опустить автомобиль.
5. Проверьте уровень зарядки аккумуляторной батареи.
6. Установить диагностический прибор.
7. Установить ключ зажигания в положение ВКЛЮЧЕНО, не включая двигатель.
8. Подключив диагностический прибор установить связь с системой ABS. Выбрать функции управления. В меню управляющих функций выбрать Automated Bleed (Автоматическое удаление воздуха).
9. Поднять и подпереть автомобиль.
10. Следуя указаниям на диагностическом приборе, удалите воздух из тормозной системы.
11. Следуйте указаниям диагностического прибора до тех пор, пока педаль не дойдет до нужной высоты.
12. Если процедура удаления воздуха из системы прерывается, это указывает на неисправность. Перед продолжением процедуры удаления воздуха из системы выполните следующее:
- Если выставляется диагностический код неисправности, то по Список кодов неисправности (DTC) — Автомобиль определите соответствующий код.
- Если вы чувствуете, что педаль тормоза недостаточно тугая, то выполните процедуру удаления воздуха из системы еще раз.
13. Когда педаль тормоза дойдет до необходимой высоты, нажмите на педаль тормоза, чтобы проверить ее упругость.
14. Опустить автомобиль.
15. Отключите диагностический прибор.
16. Установить колесные диски в сборе с шинами.
17. Проверить уровень тормозной жидкости.
18. Проведите дорожные испытания автомобиля, чтобы убедиться, что педаль остается в верхнем положении и не проваливается.
Центрирование датчика угла поворота рулевого вала
Для датчика угла поворота рулевого вала не требуется частое центрирование. Центрирование датчика угла поворота рулевого вала может потребоваться после выполнения некоторых работ по техническому обслуживанию. В число этих работ входят следующие:
- Замена электронного модуля управления тормозом (EBCM).
- Замена датчика углового положения рулевого колеса.
- Замена рулевого механизма.
- Замена рулевой колонки.
- Столкновение или другие физические повреждения.
Процедуру центрирования датчика угла поворота рулевого вала можно выполнить с помощью диагностического прибора, действуя как указано ниже:
1. С помощью рулевого колеса установите передние колеса автомобиля в положение для прямолинейного движения.
2. Привести в действие стояночный тормоз или установить переключатель скоростей в положение «Р».
3. Подключить диагностический прибор к разъему передачи данных.
4. Включить зажигание, отключить двигатель
5. В списке контрольных функций конфигурации/сброса модуля датчика углового положения рулевого колеса выбрать Steering Wheel Angle Sensor Reset («Сброс датчика угла рулевого колеса»).
6. Следуя указаниям диагностического сканера, выполнить процедуру опознания.
7. В списке контрольных функций конфигурации/сброса модуля датчика углового положения рулевого колеса выбрать Steering Wheel Angle Sensor Learn («Обучение датчика угла рулевого колеса»).
8. Следуя указаниям диагностического сканера, выполнить процедуру опознания.
9. В списке EBCM Configuration/Reset Functions («Конфигурация/сброс функций») выбрать Steering Wheel Angle Sensor Learn («Опознать датчик угла рулевого колеса»).
10. Следуя указаниям диагностического сканера, выполнить процедуру опознания.
11. Удалить все диагностические коды неисправностей, которые могли быть зарегистрированы.
Калибровка датчика рыскания
Датчик угла рыскания не требует частой калибровки. Калибровка датчика угла рыскания рулевого вала может потребоваться после выполнения некоторых работ по техническому обслуживанию. В число этих работ входят следующие:
- Замена электронного модуля управления тормозом (EBCM).
- Замена датчика угла рыскания.
Процедуру опознания датчика угла рыскания можно выполнить с помощью диагностического прибора, действуя как указано ниже:
1. Поместить автомобиль на ровную поверхность
2.
Привести в действие стояночный тормоз или установить переключатель скоростей в положение «Р».
3. Подключить диагностический прибор к разъему передачи данных.
4. Включить зажигание, отключить двигатель
5. В списке функций конфигурации/сброса сенсорного модуля многоосного ускорения выбрать: сброс датчика угловой скорости рыскания.
6. Следуя указаниям диагностического прибора, выполнить процедуру калибровки.
7. В списке функций конфигурации/сброса сенсорного модуля многоосного ускорения выбрать: получение данных датчика угловой скорости рыскания.
8. Следуя указаниям диагностического прибора, выполнить процедуру калибровки.
9. В списке функций конфигурации/сброса электронного блока управления тормозной системой (EBCM) выбрать: получение данных датчика угловой скорости рыскания.
10. Следуя указаниям диагностического прибора, выполнить процедуру калибровки.
11. Удалить все диагностические коды неисправностей, которые могли быть зарегистрированы.

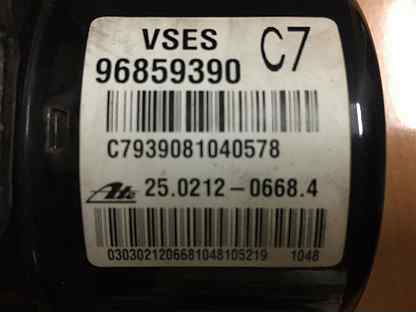

Замена электронного контроллера тормозной системы
Процедура демонтажа
Внимание:
Перед подключением разъема жгута проводов к электронному блоку управления тормозной системой/электронному блоку управления торможением и тягой, а также перед отключением от него разъема следует выключить зажигание. Несоблюдение этого правила может привести к выходу из строя электронного блока управления тормозной системой/электронного блока управления торможением и тягой.
1. Установить переключатель зажигания в положение «Откл.».
2. Снимите подкапотный электрический модуль.
3. Не сливая охлаждающую жидкость и демонтажа шлангов, снять и поставить рядом расширительный бачок радиатора.
4. Очистить область между электронным контроллером тормозной системы (EBCM) и управляющим клапаном (BPMV) от грязи или отложений.
5. Отсоединить электрический разъем EBCM, подняв вверх фиксирующий рычаг.
6. Отсоединить фитинг(1)левого переднего тормозного трубопровода от BPMV.
7. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
8. Осторожно поставить сбоку и зафиксировать тормозной шланг, освободив место для излечения EBCM.
9. Отвернуть4болта EBCM(1).
Примечание:
Не поднимать компоненты с помощью рычага.
10. Осторожно извлечь EBCM(1)из BPMV.
11. При необходимости снять12уплотнителей EBCM.
Процедура установки
1. Установить уплотнители EBCM, если снимались.
2. Установить EBCM(1)на BPMV.
3. Вставить4болта EBCM(1)и затянуть болты крест на крест с моментом3Н·м.
4. Расположить левый передний тормозной трубопровод на BPMV.
5. Подсоединить левый передний фитинг тормозного трубопровода(1)к BPMV и затянуть с моментом21Н·м.
6. Установите расширительный бачок радиатора.
7. Установите электрический модуль в подкапотном пространстве.
8. При установке нового EBCM, выполнить программирование EBCM.
9. На запуская двигатель, перевести выключатель зажигания в положение ON.
10. Выполните проверку системы бортовой самодиагностики.
11. После выполнения проверки системы диагностики, обратить внимание на ощущения при нажатии на педаль тормоза. Если педаль «мягкая», это означает, что во вторичном контуре модулятора есть воздух, который может попадать в основной контур. Необходимо выполнить процедуру удаления воздуха из системы.
Замена клапана модулятора давления в тормозной системе
Внимание:
Перед подключением разъема жгута проводов к электронному блоку управления тормозной системой/электронному блоку управления торможением и тягой, а также перед отключением от него разъема следует выключить зажигание. Несоблюдение этого правила может привести к выходу из строя электронного блока управления тормозной системой/электронного блока управления торможением и тягой.
1.
Поверните выключатель зажигания в положение «ВЫКЛ».
2. Снимите подкапотный электрический модуль.
3. Не сливая охлаждающую жидкость и демонтажа шлангов, снять и поставить рядом расширительный бачок радиатора.
4. Отсоединить электрический разъем контроллера управления тормозной системой (EBCM), подняв фиксаторы.
5. Отсоединить фитинг левого переднего тормозного трубопровода(1)от клапана модуляции давления в тормозной системе(BPMV).
6. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
7. Отсоединить фитинг правого переднего тормозного трубопровода(2)от BPMV.
8. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
9. Отсоединить фитинг тормозного трубопровода основного контура главного тормозного цилиндра(1)от клапана модулятора тормозного давления.
10. Заткнуть фитинг тормозной трубки и заглушить впускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
11. Отсоединить фиттинг тормозного трубопровода вспомогательного контура главного тормозного цилиндра(2)от клапана модулятора тормозного давления.
12. Заткнуть фитинг тормозной трубки и заглушить впускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
13. Отсоединить фитинг левого заднего тормозного трубопровода(1)от BPMV.
14. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
15. Отсоединить фитинг правого заднего тормозного трубопровода(2)от BPMV.
16. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
17.
Выкрутить болт BPMV(1).
Примечание:
Не опирать рычаг на колпачки аккумуляторы с нижней стороны BPMV.
18. Осторожно снять блок BPMV(1), потянув его вверх.
19. Осмотреть изоляторы на наличие повреждений и при необходимости заменить.
Процедура установки
1. Установить блок BPMV(1)на кронштейн.
2. Установить болт BPMV(1)и затянуть с моментом10Н·м.
3. Подсоединить левый задний фитинг тормозного трубопровода(1)к BPMV и затянуть с моментом21Н·м.
4. Подсоединить правый задний фитинг тормозного трубопровода(2)к BPMV и затянуть с моментом21Н·м.
5. Подсоединить фитинг первичного тормозного трубопровода главного цилиндра(1)к BPMV и затянуть с моментом 21 Н·м.
6. Подсоединить фитинг вторичного тормозного трубопровода главного цилиндра(2)к BPMV и затянуть с моментом 21 Н·м.
7. Подсоединить левый передний фитинг тормозного трубопровода(1)к BPMV и затянуть с моментом 21 Н·м.
8. Подсоединить правый передний фитинг тормозного трубопровода(2)к BPMV и затянуть с моментом 21 Н·м.
9. Подсоединить электрический разъем к EBCM.
10. Установите расширительный бачок радиатора.
11. Установите электрический модуль в подкапотном пространстве.
12. Прокачать гидравлическую тормозную систему.
13. Повернуть переключатель зажигания в положение «Вкл.».
14. . Выполните проверку системы бортовой самодиагностики.
15. После выполнения проверки системы диагностики, обратить внимание на ощущения при нажатии на педаль тормоза. Если педаль «мягкая», это означает, что во вторичном контуре модулятора есть воздух, который может попадать в основной контур. Необходимо выполнить процедуру удаления воздуха из системы.
Замена датчиков частоты вращения колес
Замена датчика частоты вращения переднего колеса
1. Поднять и подпереть автомобиль.
2. Снять колесо с шиной.
3. Снять тормозной суппорт.
4. Отсоединить электрический разъем (1) от кронштейна.
5. Отвернуть болт (2) крепления колесного датчика.
6. Снять датчик частоты вращения колеса (3).
7. Установка производится в порядке, обратном снятию.
Примечание:
Провести электрический жгут проводов датчика скорости вращения колеса через брызговик.
Момент затяжки болта крепления датчика: 8 Н·м.
Замена датчика частоты вращения заднего колеса
1. Поднять и подпереть автомобиль.
2. Снять колесо с шиной.
3. Снять колодки стояночного тормоза.
4. Отсоединить электрический разъем (1) от кронштейна.
5. Отвернуть болт (2) крепления колесного датчика.
6. Освободить втулку жгута проводов датчика скорости вращения колеса из щита тормозного механизма и снять датчик частоты вращения колеса (3).
7. Установка производится в порядке, обратном снятию.
Примечание:
Провести электрический жгут проводов датчика скорости вращения колеса через щит тормозного механизма.
Момент затяжки болта крепления датчика: 8 Н·м.
Замена датчика рыскания автомобиля
1. Снять переднюю консоль пола.
2. Отвернуть два болта (1) датчика рыскания автомобиля.
3. Отсоединить электрический разъем и снять датчик рыскания автомобиля (2).
4. Установка производится в порядке, обратном снятию.
Примечание:
Момент затяжки болтов крепления датчика рыскания автомобиля: 8 Н·м.
Ремонт блока АБС Chevrolet Captiva в Москве, список автосервисов
в Москве зарегистрировано 80 автосервисов по ремонту блока АБС с отзывами, рейтингом и фотографиями.
Список автосервисов
1. СТО-АВТО
Россия, Московская область, г.Балашиха, проспект Ленина, д.73
2. Колеса 495
Россия, Москва, улица Генерала Дорохова, 6с4
3. KICK-DOWN.RU
Россия, Москва, Верхний Предтеченский переулок, 11с2
«KICK-DOWN» — лучший сервис по ремонту АКПП в Москве с собственным складом запасных частей
4. Автомастер
АвтомастерРоссия, Москва, поселение Мосрентген, улица Адмирала Корнилова, вл1Ас5
Мы работаем с любыми марками машин.
5. Автопрофи
Россия, Москва, улица Вавилова, 13А
Техцентр Автопрофи предлагает профессиональный ремонт автомобилей различных марок. Все работы выполняются максимально быстро и качественно. Гарантируе…
6. МВМ-Авто
Россия, Москва, Верейская улица, 10к1с1
7. Автолюкс-Ронам
Россия, Москва, Каширское шоссе, 3к1с2
Ремонт и техническое обслуживание автомобилей импортного производства.
8. Диск77
Россия, Москва, улица Саляма Адиля, 9к3
Круглосуточный комплекс по уходу за автомобилем. Покраска и полировка, шиномонтаж, ремонт дисков, автомойка и сезонное хранение шин.
9. Кузовок
Россия, Москва, 1-й Нагатинский проезд, 13
Кузовной ремонт любой сложности.
10. Заботливый сервис
Россия, Москва, Федоскинская улица, 12с1
Выполним обслуживание и ремонт Вашего автомобиля.
Не нашли нужную компанию? Вы можете добавить ее.
11. Обручевский
Россия, Москва, улица Обручева, 23с1
Автомобильный сервис в округе ЮЗАО предлагает посетителям ремонт авто по доступным ценам. Гарантия качества, доступные цены, фирменный салон. Автосерв…
12. ТТС Моторс
Россия, Москва, улица Василия Петушкова, 3к3с17
втотехцентр ТТС-МОТОРС – качественный недорогой сервис по ремонту автомобилей в Москве (СЗАО).
13. VM-Сервис
Россия, Москва, Котляковская улица, 6Ас1
Ремонте двигателя и подвески, дизельных двигателей, выхлопной системы.
14. Инжкар
Россия, Московская область, городской округ Чехов, деревня Манушкино, Симферопольская улица, 4
Мы занимаемся обслуживанием корейских, японских, европейских и американских марок.
16. Ремонт форсунок — ЕвроПром
Россия, Москва, Леснорядский переулок, 18с1
Автосервис по ремонту топливной аппаратуры дизельных двигателей.
Ремонтируем форсунки, ТНВД, турбины. Продаём восстановленные и новые. Скупаем старые….
17. Bendiks-shop
Россия, Москва, Днепропетровский проезд, 5
Bendiks-shop – это специализированная мастерская по диагностике и ремонту генераторов и стартеров как легковых автомобилей, так и грузового транспорта…
18. Revanet
Россия, Москва, посёлок подсобного хозяйства Воскресенское, 59
Сервис по ремонту выхлопной системы автомобиля. Профессиональный Тюнинг выхлопной системы автомобиля. Ремонт катализаторов, резонаторов, в Воскресенск…
19. СТО-Люблино
Россия, Москва, Совхозная улица, 10Ас7
Автосервис СТО-Люблино проводит диагностические и ремонтные работы по вполне приемлемым ценам. Ассортимент услуг у нас очень большой. Кроме поиска про…
20. Автобам
Россия, Москва, улица Твардовского, 8к5
Автосервис, СТО, техцентр в Москве, диагностика и все виды работ. Плановое ТО и тюнинг — Автобам.
Ремонт блока АБС Chevrolet Captiva в Новосибирске, список автосервисов
в Новосибирске зарегистрировано 46 автосервисов по ремонту блока АБС с отзывами, рейтингом и фотографиями.
Список автосервисов
2. Ультимакс
Россия, Новосибирск, улица Сибиряков-Гвардейцев, 47к8
МУЛЬТИСЕРВИС ВАШЕГО АВТОМОБИЛЯ В НОВОСИБИРСКЕ
3. АВТО GО
Россия, Новосибирск, Калининский район, микрорайон Родники, улица Тюленина, 64к4
Автосервис АвтоGO! предоставляет услуги по диагностике и ремонту вашего автомобиля.Квалифицированные работники автосервиса помогут быстро и своеврем…
5. ГБШ-1
Россия, Новосибирск, Гусинобродское шоссе, 1
Мы профессионально занимаемся Ремонтом и обслуживанием автомобилей всех марок
6. VAG Garage
Россия, Новосибирск, улица Гаранина, 33
Ремонт и обслуживание автомобилей.Автосервис комплексного обслуживания
7. Carabas
Россия, Новосибирск, улица Сибиряков-Гвардейцев, 47к8
Автосервис «Carabas» оказывает широчайший спектр услуг по ремонту и обслуживанию автомобилей всех марок.
8. CarCase
Россия, Новосибирск, тупик Красина, 1к3
Кузовной ремонт и ремонт ход.
части Новосибирск.
9. АСТ Гараж
Россия, Новосибирская область, рабочий посёлок Кольцово, 16Б
ТО, шиномонтаж, ремонт кузова, покраска, полировка, ремонт двигателя, ходовой, тормозной и др.
10. Доктор Диск
Россия, Новосибирск, Станционная улица, 60/3
Доктор Диск — Мы специализируется на восстановлении литых и кованых дисков. Наша мастерская может предложить полный спектр услуг по ремонту и покраске…
Не нашли нужную компанию? Вы можете добавить ее.
11. НИССАН-АКАДЕМ
Россия, Новосибирск, Советский район, микрорайон Академгородок, улица Академика Ржанова, 4/11
— Высокая квалификация персонала- Богатый опыт обслуживания и ремонта автомобилей Nissan и других марок — Современное оборудование для диагностики…
12. Авто-точка
Россия, Новосибирская область, Бердск, Водосточная улица, 18
ВСЕ ВИДЫ РАБОТ. ШИНОМОНТАЖ.
13. Клондайк на Станционной улице
Россия, Новосибирск, Станционная улица, 98/2
Автосервис Клондайк.
Профессиональный ремонт и сервис вашего автомобиля в Новосибирске
15. Искра
Россия, Новосибирск, Станционная улица, 22
Кузовной ремонт, автоэлектрик
16. Красный Факел
Россия, Новосибирск, улица Красный Факел, 37
Автосервис, автотехцентр
17. Академия Автосервиса
Россия, Новосибирск, Советский район, микрорайон Академгородок, улица Кутателадзе, 7/6
Автосервис и шиномонтаж в академгородке Новосибирска
18. Сектор
Россия, Новосибирск, улица Авиастроителей, 1к1
Основные направления: Автоэлектрик, Диагностика, Ремонт, Развал-Схождение
19. FIT SERVICE
Россия, Новосибирск, Станционная улица, 59
Fit Service — техническое обслуживание и ремонт вашего автомобиля — любые виды работ, гарантия качества, низкие цены
20. DRIVE
Россия, Новосибирск, улица Краузе, 23
Ремонт двигателей, ходовой, ТО.
TIS Chevrolet CaptivaРуководство по ремонту кузоваЭлектрические схемыЛевостороннее управление автомобилем 5. |
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Двигатель
0
2L
Подвеска
Рулевое управлениеРуководство по техническому обслуживанию2007 Captiva АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА
РАЗДЕЛ 4F
АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА
Внимание! Отключите отрицательный кабель батаре перед снятием или установкой любых электрических узлов или при возможном контакте инструментов или оборудования с оголенными электрическими клеммами.
Отключение кабеля поможет избежать травм и механических поврежений. Зажигание должно быть заблокировано, если не указано иное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие технические характеристики
Применение | Агрегат | Описание | |
Режим АБС | — | 4 канала, 4 датчика | |
Гидравлический модулятор | Рабочее напряжение | В | 10 — 16 |
Число оборотов двигателя | об/мин. | Макс. 5000 | |
Главное реле | Расположение | — | Внутри контроллера тормозной системы |
Рабочее напряжение | В | 10 — 16 | |
датчик скорости колеса | Рабочее напряжение датчика | В | 7. |
Диапазон частот сигнала | кГц | 0 — 2.0 | |
Тормозная жидкость | Тип | — | DOT — 4 |
Производительность | литр | 0.67 | |
5 — 20Моменты затяжки резьбовых соединений
Применение | N•m | lb-ft | lb-in |
Гайка фитинга тормозной трубки (гидравлический блок) | 16 | 12 | — |
Болт кронштейна модуля АБС | 10 | — | 89 |
Винты крепления контроллера тормозной системы (EBCM) к клапану модулятора давления в тормозной системе (BPMV) | 3 | — | 27 |
Демпфирующие болты к тормозному модулятору в сборе | 11 | 8 | — |
Болт крепления датчика скорости колеса к ступице | 8 | — | 71 |
ПРИНЦИПИАЛЬНЫЕ И МОНТАЖНЫЕ СХЕМЫ
Цепь системы АБС (I)
Цепь системы АБС (II)
Принципиальная электрическая схема I — АБС
Принципиальная электрическая схема (II) — АБС с ESP (Электронная система курсовой устойчивости)
Вид на присоединительный разъем контроллера тормозной системы (EBCM) и расположение контактов
АБС (с ESP) разводка контактов
Номер контакта | Функция электрической цепи |
1 | Аккумуляторная батарея (Гидромотор) |
2 | — |
3 | Сигнал VSS (Датчик рулевого управления) с модуля SSPS (Модуль рулевого управления с усилителем, изменяющим степень усиления с изменением скорости движения) |
4 | — |
5 | — |
6 | — |
7 | — |
8 | Связь включена (Блок управления электронными системами кузова и блок управления приводом на все колеса) |
9 | — |
10 | — |
11 | Главная сеть GMLAN – Высокоскоростной вывод. |
12 | Главная сеть GMLAN – Высокоскоростной ввод. (высокоскоростная шина CAN) |
13 | Главная сеть GMLAN – Высокоскоростной ввод. (низкоскоростная шина CAN) |
14 | Главная сеть GMLAN – Высокоскоростной вывод. (низкоскоростная шина CAN) |
15 | — |
16 | Заземление |
17 | — |
18 | Датчик рыскания, высокоскоростная шина CAN |
19 | Датчик рыскания, низкоскоростная шина CAN |
20 | — |
21 | — |
22 | Питание датчика рыскания (базовое напряжение — 12 В) |
23 | — |
24 | — |
25 | — |
26 | — |
27 | — |
28 | — |
29 | Датчик рыскания (низкое базовое напряжение — заземление) |
30 | — |
31 | — |
32 | Аккумуляторная батарея (электроника и клапаны) |
33 | Датчик скорости колеса – Передний правый (низкое базовое напряжение — заземление) |
34 | Датчик скорости колеса — Передний правый (Сигнал) |
35 | — |
36 | Датчик скорости колеса – Задний левый (Сигнал) |
37 | Датчик скорости колеса – Задний левый (низкое базовое напряжение — заземление) |
38 | Сигнал HCD (Cистема автоматического контроля устойчивости на спуске) |
39 | — |
40 | — |
41 | — |
42 | Датчик скорости колеса – Задний правый (низкое базовое напряжение — заземление) |
43 | Датчик скорости колеса — Задний правый (Сигнал) |
44 | — |
45 | Датчик скорости колеса — Передний левый (Сигнал) |
46 | Датчик скорости колеса – Передний левый (низкое базовое напряжение — заземление) |
47 | — |
(высокоскоростная шина CAN)Гидравлическая схема
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Система АБС
- Контроллер гидравлического блока
- Датчик скорости передних колес
- Датчик скорости задних колес
ДИАГНОСТИКА
Диагностические коды неисправностей
DTC | Описание |
C0035 | Цепь датчика скорости переднего левого колеса |
C0040 | Цепь датчика скорости переднего правого колеса |
C0045 | Цепь датчика скорости заднего левого колеса |
C0050 | Цепь датчика скорости заднего правого колеса |
C0110 | цепь электробензонасоса |
C0131 | Рабочий контур антиблокировочной тормозной системы (АБС) / противобуксовочной тормозной системы (TCS) |
C0161 | Цепь переключателя тормоза / датчика антиблокировочной тормозной системы (АБС) / противобуксовочной тормозной системы (TCS) |
C0186 | Цепь акселерометра поперечных ускорений |
C0196 | Цепь датчика скорости рыскания |
C0252 | Система увеличения стабильности транспортного средства (VSES). |
C0280 | Система увеличения стабильности работает слишком долго |
C0287 | Цепь акселерометра продольных ускорений |
C0292 | Цепи датчика комбинации приборов VSES |
C0460 | Датчик положения рулевого колеса |
C0550 | Работоспособность контроллера (ECU) |
C0551 | Ошибка конфигурации варианта |
C0561 | Сохранение информации по отключению системы |
C0569 | Ошибка конфигурации системы |
C0899 | Устройство {одиночное или 1} Низкое напряжение |
C0900 | Устройство {одиночное или 1} Высокое напряжение |
U0102 | Потеряна связь с RDM (Модуль раздаточной коробки) |
U1500 | Неисправность связи на шине CAN 2 (группа датчиков) (Шина отключена) |
U2100 | Неисправность связи на шине CAN (Шина отключена) |
U2105 | Потеряна связь с ECM |
U2106 | Потеряна связь с контроллером КПП |
U2107 | Потеряна связь с ВCM |
U2139 | Потеряна связь с межсетевым блоком |
U2142 | Потеряна связь с группой датчиков |
U2143 | Потеряна связь с датчиком угла поворота рулевого колеса |
Датчики некоррелированыПроверка цепи диагностики
Описание системы
Проверка цепи диагностики представляет собой систематический метод поиска причин неисправностей в системе АБС/DDRP.
Технику по обслуживанию, выполняющему поиск причин каких-либо неисправностей системы АБС/DDRP, следует начинать с проверки цепей диагностики. Проверка цепей диагностики построена в логической последовательности, операции которой должен выполнять техник при поиске причины неисправности.
Для последовательной передачи/приема данных контроллера тормозной системы EВCМ используются контакты 11 и 14. Постоянное питающее напряжение от аккумуляторной батареи поступает в EBCM через контакты 1 и 32, а напряжение при включении зажигания подается на контакт 4. Подключение EВCМ к массе осуществляется через контакт 16.
Процедура диагностики
При обслуживании системы АБС/DDRP необходимо действовать в приведенной ниже последовательности.
- Проверить состояние механических элементов конструкции автомобиля, относящихся к тормозной системе.
- Уровень тормозной жидкости в бачке в норме.
- Проверить визуально, не загрязнена ли жидкость в главном цилиндре
- Проверить главный цилиндр и модулятор на утечки.
- Проверить главный цилиндр и модулятор на утечки.
- Проверить детали тормозов на всех колесах.
- Убедиться, что не происходит прихватывание тормозов (регулировка выключателя контрольной лампы тормоза).
- Проверить равенство тормозного усилия на всех колесах (отсутствие бокового увода)
- Проверить на износ и повреждения тормозные колодки.
- Проверить на износ и повреждения колесные подшипники.
- Проверить датчики скорости колес и их провода.
- Проверить на повреждения зубчатые кольца датчиков скорости.
- Проверить на износ шины и определить толщину протектора.
- Чтобы убедиться в наличии неисправности, выполнить пробный выезд.
Проверка цепи диагностики
| Шаг | Операция | Значения | Да | Нет |
| 1 |
Имеется ли связь сканирующего прибора с EBCM? | — | Перейти к операции 2 | Перейти к операции 4 |
| 2 | Имеются ли какие-либо диагностические коды неисправности, текущие или архивные? | — | Перейти к операции 3 | Перейти к операции 7 |
| 3 |
| — | — | — |
| 4 | Проверить жгут проводов разъема DLC, аккумулятор и кабель. Все ли позиции в порядке? | — | Перейти к операции 5 | Перейти к операции 6 |
| 5 |
Найден ли какой-либо DTC? | — | Перейти к операции 1 | Система в норме |
| 6 |
Найден ли какой-либо DTC? | — | Перейти к операции 1 | Система в норме |
| 7 |
Произошло ли включение на 3 секунды контрольной лампы АБС и контрольной лампы тормоза (проверка ламп)? | — | Перейти к операции 8 | Перейти к операции 9 |
| 8 | Функционирование системы в норме. | — | Система в норме | — |
| 9 | Продолжала ли лампа гореть? | — | Перейти к операции 10 | Система в норме |
| 10 | См. | — | — | — |
указания по устранению DTC в соответствующей таблице.Диагностический испытательный заезд
При техническом обслуживании транспортных средств, антиблокировочной системы (АБС) и противобуксовочной тормозной системы (TCS), для проведения всех тестирований и прогона всех функций системы требуется проводить испытательные заезды. Также испытательный заезд может потребоваться для повторного установления отдельных кодов неисправностей, описанных в этом разделе. Диагностическую проверку системы (включая испытательный заезд) следует проводить после завершения ремонта транспортного средства с целью проверки эффективности проведенных ремонтных работ.
Режим диагностического испытательного заезда зависит от характера проблем в АБС/TCS.
- Прочитать Указания по диагностике и Условия установки диагностического кода неисправности.
- Подсоединить все ранее отсоединенные компоненты.
- Запустите двигатель.
- Проехать на автомобиле не менее 10 минут с соблюдением следующих условий. Во время движения не допускается выполнять никаких незаконных или небезопасных маневров.
- Движение по автостраде
- Неровные дороги
- Проверить жалобы клиента и повторно создать необходимые условия вождения.
- Не отключая двигатель, подсоединить сканирующий прибор и провести проверку на наличие каких-либо DTC. Если установлены какие-либо DTC, выполнить указания по устранению этих диагностических кодов неисправностей из соответствующей таблицы.
Последовательность инициализации
Контроллер тормозной системы (ECBM) выполняет программу инициализации в начале каждого цикла зажигания, пока скорость транспортного средства не достигнет 15 км/час (9 миль/час). Программа инициализации устанавливает последовательность работы каждого электромагнитного клапана и двигателя насоса, а также необходимых реле с целью проверки работы компонентов.
В случае обнаружения какого-либо DTC, контроллер тормозной системы (EBCM) установит определенный код неисправности. Последовательность инициализации можно ощутить и услышать, и это является обычной частью работы.
Chevrolet Captiva Service Manuals Скачать бесплатно
На этой странице вы можете найти и бесплатно скачать Chevrolet Captiva Service / Worlshop / Руководства по ремонту и электрические схемы.
Chevrolet Captiva
Chevrolet Captiva PDF Руководства
| Название | Размер файла | Ссылка для скачивания |
| 2009 Chevrolet Captiva Электросхема — Схема круиз-контроля.jpg | 96.9kb | Загрузить |
| Цепь аккумулятора, стартера, генератора и переключателя Nsbu — Hfv6 3.2 (Lu1) .png | 18.1kb | Загрузить |
Батарея, стартер, генератор и цепь переключателя Nsbu; 2. 0 Дизель (Llw) .png | 38.7kb | Загрузить |
| Chevrolet Captiva — Цепь аккумуляторной батареи, стартера, генератора и переключателя Nsbu.png | 16.8кб | Загрузить |
| Chevrolet Captiva — Условный символ и контактный номер.png | 28.3kb | Загрузить |
| Chevrolet Captiva 2007 Body Repair Manual.zip | 52.4Mb | Загрузить |
| Руководство по ремонту кузова Chevrolet Captiva MY 2007 PDF.rar | 51.6Mb | Загрузить |
| Chevrolet Captiva Руководство по эксплуатации.rar | 15.1 МБ | Загрузить |
| Chevrolet Captiva Руководство по ремонту .zip | 165.5Mb | Загрузить |
| Идентификационный символ разъема и номер контакта Position.png | 22.6kb | Загрузить |
Расположение разъемов и соединений массы железнодорожного двигателя (Ld9) . png | 47.5kb | Загрузить |
| Расположение разъемов и массовых подключений.png | 44.4kb | Загрузить |
История Chevrolet Captiva
В данных сервисных руководствах рассмотрены вопросы эксплуатации и ремонта автомобиля Chevrolet Captiva , выпускаемого с 2011 года. В книгах описан ремонт автомобилей с бензиновыми и дизельными двигателями объемом 2,4, 3,0 и 2,2D л.
В 2010 году на Парижском автосалоне состоялась премьера обновленной версии семиместного кроссовера Chevrolet Captiva .Продажи автомобиля южнокорейского филиала GM начались весной 2011 года.
Новая модель, получившая заводской индекс C140 (предыдущая называлась C100), благодаря измененному дизайну передней части корпуса стала заметно привлекательнее. Узкие фары, угловые боковые воздухозаборники и четко разделенная решетка радиатора с привлекательной эмблемой делают автомобиль узнаваемым с первого взгляда и подчеркивают его спортивный стиль.
Задняя часть получила новую модель от предыдущей версии Captiva практически без изменений, за исключением прозрачных рассеивателей задних фонарей.
Стальная рама с зонами запрограммированной деформации, поглощающая энергию удара, передние и боковые подушки безопасности, шторки безопасности (в некоторых версиях), а также трехточечные ремни безопасности с преднатяжителями придали автомобилю высокие характеристики после краш-тестов независимой организацией Euro NCAP.
Кроме того, безопасность езды обеспечивается наличием систем активной безопасности: противоскользящие тормоза ABS с электронным распределением тормозных усилий EBV, система динамической стабилизации ESC, гидроусилитель тормозов HBA и система активной защиты от опрокидывания ARP.
Помимо Южной Кореи, Chevrolet Captiva производит заводы в России, Казахстане и Узбекистане. Кроме того, модель продается в Австралии и Новой Зеландии под брендом Holden Captiva.
Как заменить модуль управления ABS

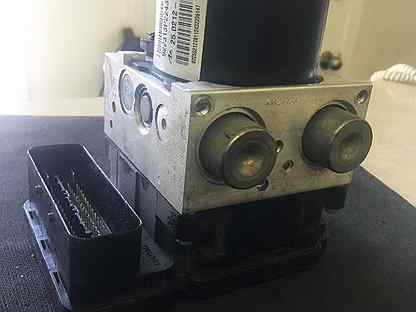

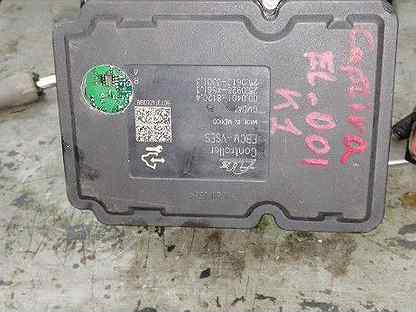

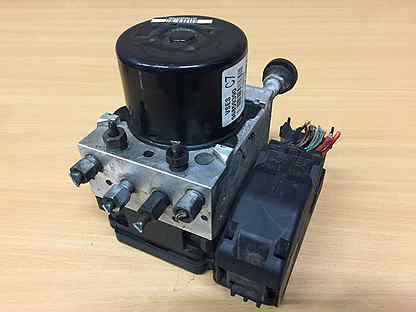

Модуль ABS фактически состоит из трех компонентов — электрического модуля с электрическими соленоидами, блока тормозной магистрали и двигателя насоса, который создает давление в тормозных магистралях, которое используется во время торможения с помощью ABS.
Замена модуля ABS может быть сложной процедурой. Этот модуль представляет собой устрашающее устройство с отображенными на нем предупреждениями. В тормозных магистралях имеется высокое давление, которое следует соблюдать, если вы обнаружите, что вам необходимо их снять.
- Примечание : Не все модули ABS требуют снятия тормозных магистралей. Это зависит от производителя автомобиля, над которым вы работаете. За исключением снятия тормозных магистралей, процедуры замены модуля ABS практически не отличаются.
Модуль ABS необходимо будет запрограммировать после того, как все будет установлено. Эта процедура также будет немного отличаться в зависимости от производителя.
- Совет : На этом этапе процедуры замены модуля АБС обратитесь к инструкциям производителя, чтобы найти конкретную процедуру программирования.
Иногда модуль заменяется вместе с блоком соленоида, а в других случаях — нет. Это зависит от конструкции и расположения блока АБС, что зависит от конструкции производителя, выбора сборки и способа продажи заменяемого модуля.
Часть 1 из 6. Найдите модуль ABS
Необходимые материалы
Шаг 1. Обратитесь к конкретному руководству по ремонту, чтобы найти модуль ABS . Обычно в руководстве по ремонту есть чертеж со стрелкой, указывающей на место, где установлен модуль.
Иногда бывает и письменное описание, которое может быть очень полезным.
- Совет : К модулю ABS подключено множество металлических тормозных магистралей.Сам модуль прикручен к блоку соленоидов и его нужно будет отделить от него. Это не всегда так, поскольку некоторые производители требуют одновременной замены модуля и блока соленоидов.
Шаг 2: Найдите и определите модуль в автомобиле . Возможно, вам придется поднять автомобиль и снять некоторые пластиковые крышки, панели или другие компоненты, чтобы найти модуль ABS.
- Примечание : Помните, что модуль ABS будет прикреплен болтами к блоку соленоидов, к которому подключено множество тормозных магистралей.
Часть 2 из 6: Определите, как снять блок ABS с автомобиля
Шаг 1: См. Руководство по ремонту производителя. Вы можете снять модуль ABS с автомобиля как единое целое или удалить только электрический модуль, в то время как блок соленоидов остается прикрепленным к транспортному средству.
- Совет : На некоторых автомобилях можно обойтись снятием модуля с блока соленоидов, когда блок соленоидов все еще прикреплен к автомобилю.На других автомобилях может потребоваться замена двух компонентов как целого. Это зависит от того, насколько хорошо вы можете получить к нему доступ и как продается новый модуль.
Шаг 2: переходите к части 3 или части 4 . Перейдите к части 4, если вам нужно снять только модуль, а не блок соленоидов и двигатель.
Если модуль ABS, блок соленоидов и двигатель будут сняты как единое целое, переходите к части 3.
Часть 3 из 6: Снимите модуль и блок соленоидов как единое целое
Шаг 1: Сбросьте давление в тормозной магистрали .В некоторых автомобилях внутри блока АБС будет находиться высокое давление. Если это касается вашего автомобиля, обратитесь к руководству по ремонту вашего автомобиля, чтобы определить правильные методы сброса давления в трубопроводе.
Шаг 2: Отсоедините электрический разъем от модуля . Разъем будет большим и будет иметь фиксирующий механизм.
Каждый производитель использует разные механизмы для фиксации разъемов.
- Совет : Обязательно отметьте линии перед их удалением, чтобы убедиться, что вы можете снова подключить их в исходное положение.
Шаг 3: Снимите тормозные магистрали с модуля . Вам понадобится линейный гаечный ключ подходящего размера, чтобы удалить линии, не закругляя их.
Как только вы полностью отсоедините все стропы от блока, потяните за них, чтобы удалить их.
Шаг 4: Снимите модуль ABS с блоком соленоидов . Открутите любой кронштейн или болты, которые используются для крепления модуля ABS и блока соленоидов к автомобилю.
Эта конфигурация во многом будет зависеть от марки и модели автомобиля, над которым вы работаете.
Шаг 5: Снимите модуль ABS с блока соленоидов . Снимите болты, которыми модуль крепится к блоку соленоидов. Осторожно отсоедините модуль от блока.
Для этого может потребоваться отвертка с плоской головкой. Будьте осторожны и терпеливы.
- Примечание : Удаление модуля из блока соленоидов не всегда необходимо, поскольку это зависит от того, как вам будет поставлен новый блок. Иногда он продается как единый блок с блоком соленоидов, модулем и двигателем.В других случаях это будет просто модуль.
Шаг 6: Переходите к части 6 .
Пропустите часть 4, поскольку она касается замены модуля, не требующего снятия блока соленоидов и тормозных магистралей.
Часть 4 из 6: Удалите только модуль
Шаг 1. Отсоедините электрический разъем от модуля . Разъем будет большим и будет иметь фиксирующий механизм.
Каждый производитель использует разные механизмы для фиксации этого разъема.
Шаг 2: Снимите модуль . Снимите болты, которыми модуль крепится к блоку соленоидов. Осторожно отсоедините модуль от блока.
Для этого может потребоваться отвертка с плоской головкой. Будьте осторожны и терпеливы.
Часть 5 из 6: Установите новый модуль ABS
Шаг 1: Установите модуль на блок соленоидов . Осторожно направьте модуль на блок соленоидов.
Не применяйте силу, если она не скользит плавно, снимите ее и внимательно посмотрите, что происходит.
Шаг 2: Начните завинчивать болты вручную .
Перед тем как затянуть какой-либо из болтов, начните нарезать их вручную. Прежде чем прикладывать окончательный момент, убедитесь, что они плотно прилегают.
Шаг 3. Подключите электрический разъем . Вставьте электрический разъем. Используйте запорный механизм, чтобы надежно прикрепить и закрепить его на модуле.
Шаг 4: Запрограммируйте новый модуль на автомобиль . Эта процедура зависит от производителя вашего автомобиля и часто в ней нет необходимости.
Инструкции по программированию этого модуля см. В руководстве по ремонту вашего производителя.
Часть 6 из 6: Установите блок ABS на автомобиль
Шаг 1. Установите модуль на блок соленоидов . Этот шаг необходим только в том случае, если новый модуль поставляется отдельно от блока соленоидов.
Шаг 2: Установите блок ABS на автомобиль . При необходимости прикрутите блок к автомобилю.
Обязательно учитывайте выравнивание тормозных магистралей.
Шаг 3: Начать резьбу тормозных магистралей . Поперечная резьба тормозных магистралей — вполне реальная возможность, которая может привести к серьезным проблемам.
Обязательно аккуратно запускайте каждую тормозную магистраль вручную, прежде чем использовать гаечный ключ или приложить окончательный момент.
Шаг 4: Затяните все тормозные магистрали . При затяжке тормозных магистралей убедитесь, что все тормозные магистрали затянуты, а конец с раструбом плотно сидит. Иногда это может быть проблемой. Если это так, вам нужно будет удалить протекающую тормозную магистраль и внимательно осмотреть расширяющийся конец.
Шаг 5: Подключите электрический разъем . Вставьте электрический разъем. Используйте запорный механизм, чтобы надежно прикрепить и закрепить его на модуле.
Шаг 6: Запрограммируйте новый модуль на автомобиль . Эта процедура будет зависеть от производителя вашего автомобиля и часто в ней нет необходимости.
Чтобы найти инструкции для этого процесса, обратитесь к руководству по ремонту вашего производителя.
Этап 7: Прокачать тормозные магистрали .В большинстве случаев вы можете прокачать тормозные магистрали на колесах.
Некоторые автомобили будут иметь сложные процедуры прокачки, которые необходимо будет соблюдать. См. Конкретные инструкции в руководстве по ремонту вашего производителя.
Замена модуля АБС — это разнообразный ремонт: на некоторых автомобилях он может быть очень простым и простым, в то время как на других он является трудным и сложным. Сложности могут возникнуть при программировании автомобиля, процедурах удаления воздуха или установке в случаях, когда необходимо удалить все тормозные магистрали.
Иногда модуль устанавливается в местах, требующих снятия других компонентов, чтобы получить доступ к блоку ABS. Поскольку тормозные системы простираются от передней до задней части автомобиля и с обеих сторон, блок ABS можно установить практически в любом месте автомобиля.
Если вам повезет, к нему будет легко получить доступ, и вам нужно будет заменить только электрическую часть блока ABS, вместо того, чтобы выполнять обширную разборку, программирование и удаление воздуха.
Если индикатор ABS горит, вам всегда следует начинать с тщательной диагностики системы ABS перед заменой блока ABS, поскольку модули ABS дороги и сложны.Обратитесь к сертифицированному специалисту YourMechanic для проведения осмотра и диагностики проблемы.
% PDF-1.4
%
939 0 объект>
endobj
xref
939 171
0000000016 00000 н.
0000004861 00000 н.
0000003716 00000 н.
0000005023 00000 н.
0000005049 00000 н.
0000005095 00000 н.
0000005223 00000 п.
0000005258 00000 н.
0000005532 00000 н.
0000005623 00000 п.
0000005714 00000 н.
0000005793 00000 н.
0000005873 00000 н.
0000005951 00000 п.
0000006029 00000 н.
0000006107 00000 п.
0000006185 00000 п.
0000006263 00000 н.
0000006341 00000 п.
0000006419 00000 н.
0000006497 00000 н.
0000006575 00000 н.
0000006653 00000 п.
0000006731 00000 н.
0000006809 00000 н.
0000006887 00000 н.
0000006965 00000 н.
0000007043 00000 п.
0000007121 00000 н.
0000007199 00000 н.
0000007277 00000 н.
0000007355 00000 н.
0000007433 00000 п.
0000007511 00000 н.
0000007589 00000 н.
0000007667 00000 н.
0000007745 00000 н.
0000007823 00000 н.
0000007901 00000 н.
0000007979 00000 н.
0000008057 00000 н.
0000008135 00000 н.
0000008213 00000 н.
0000008291 00000 н.
0000008369 00000 н.
0000008447 00000 н.
0000008525 00000 н.
0000008603 00000 п.
0000008681 00000 п.
0000008759 00000 н.
0000008837 00000 н.
0000008915 00000 н.
0000008993 00000 н.
0000009071 00000 н.
0000009149 00000 н.
0000009227 00000 н.
0000009305 00000 н.
0000009383 00000 п.
0000009461 00000 п.
0000009539 00000 п.
0000009617 00000 н.
0000009696 00000 п.
0000009776 00000 п.
0000009857 00000 н.
0000009938 00000 н.
0000010019 00000 п.
0000010100 00000 п.
0000010181 00000 п.
0000010262 00000 п.
0000010343 00000 п.
0000010424 00000 п.
0000010505 00000 п.
0000010586 00000 п.
0000010667 00000 п.
0000010748 00000 п.
0000010829 00000 п.
0000010910 00000 п.
0000010991 00000 п.
0000011072 00000 п.
0000011153 00000 п.
0000011234 00000 п.
0000011315 00000 п.
0000011396 00000 п.
0000011476 00000 п.
0000011556 00000 п.
0000011636 00000 п.
0000011716 00000 п.
0000011796 00000 п.
0000011876 00000 п.
0000011956 00000 п.
0000012036 00000 п.
0000012116 00000 п.
0000012196 00000 п.
0000012276 00000 п.
0000012355 00000 п.
0000012435 00000 п.
0000012517 00000 п.
0000012597 00000 п.
0000012698 00000 п.
0000012764 00000 п.
0000014013 00000 п.
0000015266 00000 п.
0000016533 00000 п.
0000017788 00000 п.
0000019037 00000 п.
0000019765 00000 п.
0000020541 00000 п.
0000020733 00000 п.
0000020914 00000 п.
0000022161 00000 п.
0000023893 00000 п.
0000025732 00000 п.
0000025792 00000 п.
0000025909 00000 п.
0000026041 00000 п.
0000026185 00000 п.
0000026328 00000 п.
0000026404 00000 п.
0000026595 00000 п.
0000026762 00000 п.
0000026887 00000 п.
0000027059 00000 п.
0000027129 00000 н.
0000027322 00000 п.
0000027412 00000 п.
0000027527 00000 п.
0000027677 00000 н.
0000027752 00000 п.
0000027900 00000 н.
0000027976 00000 п.
0000028145 00000 п.
0000028221 00000 п.
0000028374 00000 п.
0000028463 00000 п.
0000028553 00000 п.
0000028710 00000 п.
0000028814 00000 п.
0000028908 00000 п.
0000029069 00000 п.
0000029143 00000 п.
0000029294 00000 п.
0000029381 00000 п.
0000029477 00000 п.
0000029633 00000 п.
0000029704 00000 п.
0000029808 00000 п.
0000029936 00000 н.
0000030064 00000 п.
0000030203 00000 п.
0000030331 00000 п.
0000030465 00000 п.
0000030592 00000 п.
0000030725 00000 п.
0000030854 00000 п.
0000030989 00000 п.
0000031198 00000 п.
0000031406 00000 п.
0000031615 00000 п.
0000031824 00000 п.
0000032031 00000 н.
0000032238 00000 п.
0000032446 00000 п.
0000032771 00000 п.
0000032938 00000 п.
0000033122 00000 п.
0000033306 00000 п.
0000033490 00000 п.
0000033674 00000 п.
0000033855 00000 п.
0000034036 00000 п.
0000034217 00000 п.
трейлер
] >>
startxref
0
%% EOF
941 0 obj> поток
xVohe r]% ƮIii / R մ u:] (FWebd / Stt8 B`a- (D] M @? x = y {
Лучший датчик abs captiva — Отличные предложения на датчик abs captiva от глобальных продавцов датчиков abs captiva
Отличные новости !!! Вы попали в нужное место для Sensor abs captiva.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний датчик abs captiva скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой сенсорный abs captiva на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в датчике abs captiva и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести sensor abs captiva по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
