Устройство блока абс: Антиблокировочная тормозная система ABS: устройство и принцип работы

Из чего состоит блок абс

Как ни странно, многие аварии происходят именно из-за высокой эффективности тормозов. На скользких дорогах — мокрых или покрытых ледяной коркой — экстренное задействование тормозов с целью быстро остановить автомобиль либо резко снизить его скорость приводит обычно к прямо противоположному результату. Колеса блокируются и теряют сцепление с дорожным покрытием, а автомобиль нисколько не уменьшает скорость и, более того, вовсе перестает слушаться руля.

Опытный водитель в таких случаях будет тормозить прерывисто, регулируя усилие на педаль тормоза таким образом, чтобы сохранить максимальное сцепление колес с дорогой и не допустить срыва автомобиля в занос. Однако далеко не все водители имеют достаточный опыт, чтобы точно оценить ситуацию, и уж совсем немногие обладают выдержкой и необходимыми навыками, чтобы отреагировать на изменение дорожной обстановки должным образом. Отсюда аварии и законное желание инженеров приставить к тормозам «пастуха», абсолютно беспристрастного, способного исправлять оплошности водителя и сохранять ему контроль над автомобилем в любых условиях движения.

История создания ABS

Итак, своим появлением антиблокировочные системы обязаны работам конструкторов над улучшением активной безопасности автомобиля. Первые варианты ABS были представлены еще в начале 70-х. Они вполне справлялись с возложенными обязанностями, но были построены на аналоговых процессорах, а потому оказались дорогостоящими в производстве и ненадежными в эксплуатации. Далее изготовления опытных образцов дело не продвинулось, хотя, в любом случае, это был, безусловно, шаг вперед.

Лед тронулся, и следующим шагом конструкторов стала замена аналогового процессора более надежными и недорогими цифровыми электронными блоками на интегральных схемах. В 1978 году ABS второго поколения увидела свет, и первым автомобилем, получившим ее (правда, не в базовой комплектации, а под заказ за дополнительную плату), стал Mercedes-Benz 450 SEL. А сегодня уже трудно подсчитать как количество поколений ABS, так и число автомобилей, на которые антиблокировочная система устанавливается серийно.

Общее устройство и принцип работы ABS

Антиблокировочная система состоит (см. схему ABS Mercedes W123) из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока (см. принципиальную схему работы ABS). Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре. Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля.

При работе ABS эффективность замедления автомобиля, кроме того, что управление не выходит из-под контроля водителя, остается выше, чем при торможении юзом. Испытаниями установлено, что на скользком покрытии тормозной путь автомобиля, оснащенного ABS, может быть на 15% короче, чем у обычной автомашины. Кроме того, ходимость протектора покрышек при использовании ABS увеличивается на 5-7%.

И всё же ABS не панацея

В свое время страховые компании США провели анализ дорожно-транспортных происшествий, и оказалось, что автомобили с ABS чаще становятся участниками аварий, чем автомобили с обычной тормозной системой. Так, на сухом покрытии отмечено увеличение ДТП на 42%, а на влажном — даже на 65%. Согласитесь, в свете сказанного в предыдущей главе эти цифры обескураживают. Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности, в результате чего он не учитывает, что ABS не создает сцепления с дорогой — это прерогатива протектора и размеров пятна контакта покрышек колес. Да, ABS предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Когда речь идет о сухих и нескользких дорогах, бывает как раз наоборот — тормозной путь оказывается больше, чем у обычного автомобиля, но понимание этого приходит, к сожалению, слишком поздно.

Другой вопрос — могут ли ABS всегда достоверно распознавать ситуацию? Помнится, журналисты World Off Road во время испытаний внедорожников моделировали неудачный въезд на холм: потеря сцепления на полпути вверх, сильное нажатие на педаль тормоза, чтобы удержать машину на склоне, включение задней передачи — и мягкий спуск с горы, используя торможение двигателем.

Все шло нормально, пока не пришел черед Ford Explorer, а затем и Mitsubishi Pajero, оснащенных ABS. Джипы упрямо скатывались с холма, несмотря на то, что испытатели выжимали педаль тормоза до упора: система воспринимала небольшое скольжение вниз на сыпучем склоне и резкое нажатие на тормоз в этот момент как команду разблокировать колеса. В результате и Ford, и Mitsubishi не могли удержаться на склоне без применения «ручника». Нетрудно представить, чем чревата подобная ситуация в реальной жизни, если склон достаточно длинный, коллизия приключилась ближе к вершине, водитель растерялся (или не действует стояночный тормоз), а сзади уже пристроилась какая-нибудь машина. Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель, который обязан критически осмысливать дорожную ситуацию и реальные возможности своего «железного друга».

Проблемы эксплуатации ABS

Будем считать предыдущую главу не более чем «лирическим» отступлением и вернемся к рассмотрению сугубо практических вещей, например, неисправностей, с которыми могут столкнуться владельцы автомобилей с ABS.

Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей.

Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и становятся чаще всего виновниками неполадок в работе ABS.

Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок.

Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, вот обещанные рекомендации: нельзя разъединять электрические разъемы при включенном зажигании и работающем двигателе, не желательно заводить двигатель методом «прикуривания» от постороннего аккумулятора либо предоставлять для этой цели в качестве «донора» собственный автомобиль и, кроме того, необходимо строго следить за состоянием контактных соединений на генераторе. Что еще? Если автомобилю потребовался ремонт с применением сварки, то перед началом работ следует отсоединить проводку от электронного блока управления ABS. Кроме того, этот блок не рекомендуется подвергать нагреву свыше 85 градусов по Цельсию более двух часов. Это к тому, если автомобиль предполагается красить, а затем сушить горячим методом в специальной камере.

О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует.

Если контрольная лампочка ABS загорелась во время движения, необходимо остановить автомобиль, заглушить двигатель и проверить напряжение между клеммами аккумулятора. Если оно окажется ниже 10,5 В, то можно продолжать движение, а при первой возможности зарядить аккумулятор. Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.

Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза. Следует помнить, что, включая зажигание, вы одновременно подключаете электронасос в гидроблоке ABS. Если система разгерметизирована, то жидкость из нее просто выгонит. Но этот же прием можно использовать при прокачке системы — зажигание включают ровно настолько, сколько из прозрачного шланга, надетого на штуцер для прокачки, будут выходить пузырьки воздуха.

Сегодня новые автомобили оснащены самыми разными системами, с помощью которых даже водители-новички могут с легкостью справится с управлением. Одной из самых первых систем, считается антиблокировочная тормозная система. Система ABS устанавливается даже в базовые комплектации автомашин. Это электромеханический блок, который в таких сложных дорожных ситуациях, как скользкий, мокрый путь или гололед, управляет торможением транспортного средства. По сути, это правая рука водителя, тем более новичка.

Содержание:

Правильное торможение без АБС

Каждому водителю следует осознавать, что недостаточно просто вовремя воспользоваться педалью тормоза. Так как если при большой скорости резко нажать на тормоз, то колеса автомобиля блокируются, в результате чего не будет сцепки колес с дорожным покрытием. Покрытие дороги может быть разным, поэтому и скорость скольжения колес будет разная. В результате транспортное средство перестает быть управляемым и может легко пойти в занос. Если владелец автомашины неопытный, то контролирование направления автомобиля может выдаться ему не по силам.

Самое главное в таком торможении – это не допустить, чтобы колеса жестко заблокировались, в результате чего транспортное средство идет в занос. Во избежание таких случаев, рекомендуется применение приема прерывистого торможения. Для осуществления такого правильного торможения, необходимо периодически с маленьким интервалом то нажимать, то отпускать педаль тормоза, и ни в коем случае нельзя держать педаль тормоза нажатой до полной остановки. С помощью такой простой методики торможения, можно контролировать автомобиль несмотря на качество поверхности дороги.

Однако необходимо учитывать простой человеческий фактор – водитель в непредвиденной ситуации способен растеряться и все правила торможения могут просто вылететь у него с головы. Для контроля транспортного средства в подобных экстренных ситуациях и была разработана антиблокировочная система торможения.

В чем секрет работы ABS

Важно знать по какому принципу работает АБС, ведь она имеет тесную связь с системой управления, а это значит, что соответственно и с уровнем безопасности автоводителя и пассажира. Итак, основная идея работы системы состоит в том, что когда водитель жмет педаль тормоза, происходит мгновенный контроль, а также на колеса перераспределяется тормозное усилие. Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости. Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге.

Еще существуют некоторые особенности работы АБС. Например, когда шофер решил прекратить движение автомашины, оснащенной системой ABS, то при нажатии педали тормоза ощущается легкая вибрация на педали, и может слышатся сопровождающий звук похожий на «трещотку». Вибрация и звук – это признак того, что система заработала. Тем временем датчики выполняют считывание показателей скорости, а блок управления обеспечивает контроль давления внутри тормозных цилиндров. Таким образом, не позволяет блокировку колес, а притормаживает быстрыми рывками. Благодаря этому, обороты автомобиля падают, и при этом не идет в занос, что позволяет управлять транспортным средством до самой остановки. Даже при скользкой дороге, с системой ABS, водителю необходимо только держать под контролем направление автомобиля. Такое идеальное и управляемое торможение возможно только благодаря системе АБС.

Следует подчеркнуть следующие этапы действия:

1. Сбрасывание давления в тормозном цилиндре.
2. Поддержка беспрерывного давления в цилиндре.
3. Увеличение давления до соответствующего уровня в самом тормозном цилиндре.

Важно знать, что гидроблок в транспортном средстве монтируется в тормозную систему подряд прямо после главного тормозного цилиндра. Что касается электромагнитного клапана, то это – своеобразный кран, который впускает и блокирует приток жидкого вещества к самим тормозным цилиндрам.

Контролирование, а также рабочие процессы системы торможения автомашины выполняются в согласии с информацией, которая поступила на блок управления АБС от скоростных датчиков.

При процессе торможения, ABS расшифровывает информацию с датчиков частоты вращения колес, благодаря которой равномерно падает скорость транспортного средства. В случае остановки любого колеса, сигнал моментально отправляется с датчиков скорости к блоку управления.

Приняв такой сигнал, модуль управления снимает блокировку благодаря активации выпускного клапана, который блокирует вход жидкого вещества в колесный тормозной цилиндр. В этот момент насос возвращает жидкость в гидроаккумулятор. Когда обороты колеса увеличатся до допустимой скорости, то блок управления даст команду прикрыть выпускной и открыть впускной клапан. После этого запускается насос, который будет нагнетать давление в тормозной цилиндр, в результате чего колесо будет дальше притормаживать. Эти процессы осуществляются мгновенно, и длятся до окончательной остановки транспортного средства.

Обсуждаемая суть работы АБС, представляет самую новую четырехканальную систему, в которой происходит контроль всех колес транспортного средства.

Другие известные типы

1. Одноканальный состоит из датчика, расположенного на заднем мосту, задача которого заключается в распределении тормозного усилия синхронно на четыре колеса. Такого рода система имеет всего одну пару клапанов, благодаря чему, одновременно варьируется давление полностью по всему контуру.
2. Двухканальный – в ней осуществляется парный контроль колес, которые размещены по одной стороне.
3. Трехканальный состоит из трех датчиков скорости: один вмонтирован на заднем мосту, а остальные вмонтированы на передних колесах в отдельности. В упомянутом виде системы находится три пары клапанов (впускной и выпускной). Действие этого вида ABS состоит в индивидуальном контроле передних колес и в паре задних.

Сравнив разные типы АБС, можно заключить, что их отличие проявляется только в разном количестве самих клапанов и датчиков контроля скорости. Однако суть системы в транспортном средстве, а также порядок протекающих процессов идентична у всех видов систем.

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

Составные антиблокировочной системы

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

• гидроблок
• датчики скорости
• блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения. Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность.

Гидроблок

В состав гидроблока входит:

• резервуар для хранения тормозной жидкости – гидроаккумулятор;
• впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
• благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.

Один из самых больших недостатков антиблокировочной системы торможения это то, что ее эффективность зависит от качества и состояния поверхности дороги. При недостаточно хорошей поверхности дороги, путь торможения значительно длиннее. Это благодаря тому, что время от времени колесо теряет контакт или сцепление с асфальтом и прекращает вращение. ABS определяет подобного рода остановку колеса, как блокировку, и тем самым перестает тормозить. В момент сцепки колес с асфальтом, запрограммированная команда не согласуется с необходимой в данном случае, и самой системе необходимо опять перестраиваться, что требует времени и увеличивается тормозной путь. Свести к минимуму такой эффект можно только уменьшив скорость движения транспортного средства.

В случае неоднородного покрытия дороги, например, снег – асфальт или лед – асфальт, попадая на мокрый или скользящий участок дороги, ABS оценивает покрытие и настраивает под данную дорогу процесс торможения. Вместе с тем при попадании колес на асфальт, АБС опять перестраивается, из-за чего снова-таки увеличивается длина тупи торможения.

На грунтовых дорогах обычная система торможения работает намного лучше и надежнее, чем антиблокировочная система торможения. Ведь при обычном торможении, заблокированное колесо толкает грунт, создавая небольшую горку, которая не дает возможности дальше двигаться транспортному средству. Благодаря этому автомобиль останавливается очень быстро.

Еще один изъян антиблокировочной системы торможения состоит в том, что при небольшой скорости, система совсем отключается. В случае, когда дорога под уклоном и в то же время скользкая, нужно помнить о том, что может потребоваться для торможения надежный ручной тормоз. Поэтому его нужно иметь всегда в рабочем состоянии.

Штатного отключения антиблокировочной системы торможения в автомобилях не предусматривается. Иногда водители хотят отключить эту систему. Для этого необходимо вытянуть из блока штекер. Необходимо также учесть, что в новых автомобилях от ABS зависит и перераспределение межосевых тормозных сил. Поэтому, посредством торможения, полностью блокируются задние колеса.

Важно отметить, что система АБС – отличное дополнение к тормозной системе автомобиля, благодаря которому можно контролировать автомобиль в самых сложных и необычных ситуациях. Несмотря на это не следует забывать, что невозможно полностью полагаться на автомат. Со стороны водителя тоже нужно прикладывать большие усилия, чтобы держать ситуацию под контролем.

Видео

Антиблокировочная тормозная система (ABS) – это электрогидравлическая система активной безопасности, позволяющая сохранить управляемость и устойчивость автомобиля при торможении за счет предотвращения блокировки колес. АБС особенно эффективна на дорожных покрытиях с невысоким коэффициентом сцепления, а также при плохой погоде (снег, гололед, дождь). Расшифровка аббревиатуры ABS — Antilock Brake System, что дословно переводится как «антиблокировочная система тормозов». Рассмотрим принцип работы системы, ее основные составляющие, поколения, а также плюсы и минусы использования.

Устройство и основные компоненты системы

В состав антиблокировочной тормозной системы входят:

• Датчики частоты вращения колес. Датчики работают на основе эффекта Холла и установлены на ступице каждого колеса. Они определяют скорость вращения колес и передают сигнал в блок управления АБС.
• Блок управления. Основная функция электронного блока управления (ЭБУ) – обеспечить работу тормозной системы в наиболее эффективном и стабильном диапазоне, при котором тормозная сила будет максимальна, а колеса автомобиля не будут заблокированы. Для этого блок управления проводит непрерывные вычисления изменения скорости вращения колес (замедления). На основании данных показателей формируются управляющие сигналы для исполнительных устройств: насоса и электромагнитных клапанов гидравлического блока.
• Гидравлический блок. Этот компонент ABS является исполнительным устройством. Гидравлический блок включает в себя электромагнитные клапаны (впускные и выпускные), гидроаккумуляторы, кулачковый насос с электрическим двигателем, демпфирующие камеры.

Электромагнитные клапаны управляют процессом торможения, каждый в своем контуре. Для каждого рабочего тормозного цилиндра предполагается пара клапанов (один впускной и один выпускной). Гидроаккумуляторы предназначены для ускорения сброса давления в тормозном контуре. Они наполняются тормозной жидкостью во время открытия выпускных клапанов. Далее в работу включается кулачковый насос, который откачивает тормозную жидкость обратно в главный тормозной цилиндр. Именно по этой причине при работе системы АБС водителем ощущаются толчки в педаль тормоза. Демпфирующие камеры гасят колебания жидкости при работе системы.

Так как в автомобиле два контура гидропривода тормозной системы, в гидравлический блок, как правило, интегрируют два аккумулятора давления и две демпфирующие камеры.

Принцип работы системы

Антиблокировочная система тормозов выполняет свою работу циклически, при этом каждый цикл состоит из трех фаз:

1. Увеличение давления (водителем). Торможение происходит в нормальном режиме, давление в системе повышается за счет нажатия водителем на педаль тормоза. Впускные клапана гидроблока открыты, выпускные закрыты. Если скорость вращения колеса слишком интенсивно замедляется и превышает определенное значение, то блок управления ABS переводит впускной клапан в положение «закрыто», выпускной также закрыт. Система переходит в следующую фазу.
2. Удержание давления. На данном этапе система АБС как бы «отрезает» главный тормозной цилиндр от процесса торможения, и в контуре «гидравлический блок — рабочий тормозной цилиндр колеса» поддерживается постоянное давление. Даже если водитель начнет нажимать на педаль тормоза дальше, давление увеличиваться не будет. В этом режиме торможение происходит при максимальной тормозной силе, то есть наиболее эффективно. Блок управления продолжает контролировать скорость вращения колес, и если она уменьшится ниже допустимого порога, то есть возникнет угроза блокировки колес, поступит команда на открытие выпускного клапана и сброс давления.
3. Сброс давления. В этой фазе открывается выпускной клапан, и давление резко понижается. Сначала жидкость попадает в гидроаккумулятор, далее откачивается насосом обратно в ГТЦ. Впускной клапан продолжает находиться в закрытом положении. После того, как скорость замедления колес вернется к допустимым значениям, выпускной клапан закрывается. Открывается впускной клапан, и цикл начинается с начала.

Существует довольно распространенное заблуждение, что ABS самостоятельно повышает давление в тормозной системе. На самом деле это не так, если речь идет о системе АБС в ее чистом виде (без ESP). Давление в ней повышается исключительно за счет действий водителя.

Данный цикл работы антиблокировочной тормозной системы автомобиля воспроизводится, пока не завершится торможение, и может повторяться около 6 раз в секунду. Отметим, что срабатывание ABS происходит при экстренном (резком) торможении. Отключить систему АБС нельзя без вмешательств в конструкцию автомобиля, так как приостановка ее работы может привести к трагическим последствиям (потому не предусмотрена автопроизводителями).

Отметим, что ABS интегрируется в штатную тормозную систему автомашины, не изменяя ее конструктивно. Если антиблокировочная тормозная система автомобиля неисправна, на панели приборов загорится соответствующий индикатор (контрольная лампа).

Поколения антиблокировочной системы

Чтобы создать систему ABS, потребовалось 14 лет усилий огромного числа инженеров. ABS выпускается с 1978 года, ее создатель – фирма Bosch.

Первое поколение системы (1970 год) получило название ABS-1. Данное электромеханическое изделие не отличалось надежностью и долговечностью из-за тысячи аналоговых компонентов, которые использовались в ЭБУ. Хотя главная функция ABS и выполнялась, но изделие для массового производства не подходило.

Второе поколение (1978 год). ABS-2 фирмы Bosch впервые начала устанавливаться как опция в автомобилях Mercedes-Benz S-класса, а спустя некоторое время и в лимузинах BMW 7-й серии. Количество компонентов уменьшилось до 140, а масса гидравлического блока составила 6,3 кг.

В последующих поколениях ABS инженеры Bosch сделали ставку на усовершенствование системы и уменьшение ее габаритов. Так, в 1980 году вышла ABS-2E, в которой масса гидравлического блока составила уже 4,9 кг, а количество компонентов уменьшилось до 40. В 1995 году появилась ABS 5.3 с массой гидравлического блока 2,6 кг и 25 компонентами. В 2003 году выходит ABS 8, в которой 16 компонентов, а масса гидравлического блока снизилась до 1,6 кг. С 2010 года Bosch выпускает 9 поколение системы ABS, которую отличают компактные габариты и гидравлический блок массой всего 1,1 кг.

Рассмотрим основные плюсы системы АБС:

• сохраняет управляемость и устойчивость автомобиля при экстренном торможении, плохой погоде и т.д.;
• в большинстве случаев уменьшает длину тормозного пути;
• повышает эффективность процесса торможения;
• обеспечивает лучшую маневренность автомобиля на скользком дорожном покрытии.

Антиблокировочная система имеет и недостатки: ее использование увеличивает тормозной путь на мягких грунтах (песок). На таких покрытиях колеса наоборот необходимо блокировать. В последних поколениях ABS данный недочет практически устранен: система «научилась» определять тип поверхности, а после реализовывать отдельный алгоритм под определенное покрытие.

что это, принцип работы и устройство антиблокировочной системы автомобиля

Автомобиль замедляется исключительно благодаря трению между участком шины, находящемуся в зоне контакта с поверхностью. Насколько бы плотно не зажимался тормозной диск колодками, преодолеть порог сцепления колеса с дорогой невозможно. Более того, в случае превышения этого порога коэффициент трения скачкообразно падает, колесо срывается в скольжение и интенсивность торможения резко уменьшается.

Содержание статьи:

• 1 Зачем в машине АБС
• 2 Принцип работы антиблокировочной системы
• 3 Устройство
  • 3.1 Датчики скорости
  • 3.2 Клапаны
  • 3.3 Насос
  • 3.4 Блок управления
• 4 Типы ABS
  • 4.1 Четырехканальная
  • 4.2 Трехканальная
  • 4.3 Одноканальная
• 5 Преимущества и недостатки ABS

Зачем в машине АБС

На этом фоне самым логичным станет уменьшение тормозного усилия, что позволит восстановить сцепление и вновь довести коэффициент до максимума.

Параллельно будет решена и вторая, не менее важная задача – сохранение управляемости. Ведь скользящее колесо одинаково слабо противостоит продольным и поперечным силам.

Для управляемой оси это означает отсутствие реакции на руль, машина продолжит движение по инерции, а все прочие колёса могут хаотично изменять направление смещения.

Малейшие неровности дороги, наличие вращающих моментов инерции, даже ветер способны отправить автомобиль в скольжение, из которого почти невозможно выйти.

Читайте также: Что такое дорожный просвет в авто и 6 способов его увеличения

Опытные водители способны вопреки инстинктам в такой ситуации ослабить давление на тормозную педаль, что приводит к восстановлению сцепления. Замедление возрастёт, колесо начнёт отслеживать траекторию. Но регулировать давление крайне сложно, нужны быстрые реакции, в условиях цейтнота недостижимые.

Спасает многим известный приём прерывистого торможения, когда усилие модулируется в импульсном режиме. После некоторой тренировки можно достигнуть хорошего результата.

Однако в идеале это надо делать с большой частотой, одновременно фиксируя результат. Наступает предел возможностей человека. Зато у техники теоретических пределов не существует.

Появилась необходимость в устройстве, которое способно это делать за водителя, с максимальной эффективностью. Так и возникла антиблокировочная система тормозов, известная как ABS или АБС в отечественной транскрипции.

Принцип работы антиблокировочной системы

Для принятия решения и его исполнения любая автоматика должна иметь входной сигнал, устройство обработки данных и исполнительные механизмы.

Так и ABS, получая сигнал о начале блокирования колёс кратковременно растормаживает диск или барабан, связанный со ступицей, а после восстановления контакта снова прикладывает давление к тормозным колодкам. Процесс повторяется десятки раз в секунду, что в результате усреднения импульсного воздействия даёт оптимальную величину замедления.

Отслеживая скорость автомобиля и частоту вращений колёс, система сравнивает эти величины, стараясь не выходить за заданные рамки разницы между ними.

Таким образом, замедление поддерживается максимальным для данных дорожных условий. В остальных случаях, когда сцепления хватает для желаемого торможения, ABS «молчит», не вмешиваясь в управление.

Устройство

В состав системы входят электронные, механические и гидравлические узлы, органично вписанные в традиционные тормоза. Всё сделано так, чтобы при выходе из строя элементов, относящихся к ABS, функциональность торможения не изменилась.

Датчики скорости

Теоретически в наиболее функциональной системе их должно быть пять, один измеряет скорость автомобиля в целом, остальные отслеживают частоту вращения каждого колеса, которая связана с линейной скоростью протектора шины. Оценке подлежит как разница скоростей, так и динамика их изменения.

Каждый датчик представляет собой электромагнит, включающий сердечник и намотанную на него катушку индуктивности. Узел закрепляется на кулаке подвески или чулке полуоси, а его выступающий наконечник с небольшим зазором отслеживает вращение задающего диска, связанного со ступицей колеса.

Иногда это зубчатый венец, иногда просто намагниченная короткими отрезками составная часть ступичного подшипника. Встречаются и устройства на эффекте Холла, они более быстродействующие, хотя особой необходимости в этом нет.

Это интересно: В чем разница между кроссовером, внедорожником и паркетником

На выходе датчика образуется импульсный электрический сигнал, каждый пик которого соответствует одному зубцу или магнитной метке. Частота этих импульсов пропорциональна скорости вращений колеса.

Сигнал передаётся по экранированному кабелю в управляющий блок АБС, где усиливается и преобразуется в цифровой формат. Блок непрерывно отслеживает полученные данные, принимая их как информацию о мгновенной скорости вращения колёс.

Клапаны

Для выполнения команд электронного блока на изменение давления в тормозных магистралях нужны устройства, преобразующие электрические сигналы в силовые гидравлические.

В этой роли выступают управляющие клапаны. Они представляют собой классические соленоиды, штоки которых связаны с нормально закрытыми или открытыми гидравлическими запирающими конусами.

Как правило, устанавливается по два клапана на колесо, нормально открытый (то есть не препятствующий потоку при отсутствии управляющего напряжения) впускной и нормально закрытый выпускной. Первый подаёт давление на рабочий цилиндр тормоза, второй его сбрасывает.

Существует три режима работы клапанов:

• подача давления в цилиндр, первый открыт, второй закрыт;
• удержание давления, когда оба клапана закрыты, срабатывает при первых признаках скольжения;
• сброс давления, открывается выпускной клапан, если удержание не помогло и колесо продолжает скользить.

Клапаны должны обладать хорошим быстродействием, поскольку процесс происходит с высокой частотой для качественной модуляции торможения.

Насос

В состав системы входит электрический насос рабочей жидкости, роль которого состоит в ускорении перекачивания, что повышает общее быстродействие АБС. Чем выше рабочее давление, тем скорее система отреагирует на любой режим.

Избавление от пиковых нагрузок и пульсаций давления производится с помощью сблокированных с насосом гидроаккумуляторов, которые сглаживают колебания и хранят в себе запас жидкости, обладающей энергией за счёт сжатой пружины аккмулятора, расположенной с обратной стороны его диафрагмы. Питание на насос подаётся по команде блока управления.

Блок управления

Электронный модуль, построенный на базе микрокомпьютера, является мозгом системы, собирающим информацию от всех датчиков, а также по интерфейсной шине от прочих компьютеров автомобиля, и хранящим в памяти все алгоритмы работы АБС в виде программы.

Выходными сигналами блока являются напряжения питания датчиков, насоса, а также включения контрольной лампы неисправностей, и передача информации прочим устройствам.

Блоки управления непрерывно усовершенствуются, растёт их быстродействие, способность обрабатывать большие объёмы информации, эффективность использования новых алгоритмов.

Это надо знать: Что такое ESP и EBD в машине

Часто машины попадают в такие условия, когда простейших способов управления колёсами не хватает, приходится внедрять элементы искусственного интеллекта. Совершенство не достигнуто до сих пор. Одновременно в блок добавляются новые функции, непосредственно с АБС не связанные.

Типы ABS

Развитие системы шло по пути наращивания числа каналов и улучшения эффективности. Основным скачком стало раздельной управление колёсами.

Четырехканальная

В данной системе, которая сейчас применяется повсеместно, каждое колесо автономно участвует в обеспечении эффективности торможения. К его тормозному механизму идёт отдельная магистраль от блока АБС, где интегрированы клапаны, насос и гидроаккумуляторы.

Каждое колесо управляется своей парой клапанов, что обеспечивает сохранение надёжного контакта с дорогой при максимально неоднородном покрытии.

Даже если одно попадает на участок голого льда и будет избавлено от тормозного усилия, то это никак не отразится на торможении всех прочих.

Трехканальная

Переходный вариант исполнения АБС, когда передние колёса, как наиболее важные для процесса замедления, обслуживались индивидуально, а задняя ось, которая при торможении разгружается и слабо влияет на общую эффективность, имеет общий для двух колёс канал управления.

Несколько упрощенный вариант, однако способный выполнять ряд функций, в частности регулятора торможения по осям. С появлением мощных быстродействующих узлов был исключён из серийного производства.

Одноканальная

Существовала только в первое время появления АБС, когда все узлы были слишком несовершенны. Имела разные исполнения, как ориентированные на работу только одной ведущей оси, так и одновременно на все колёса.

Просуществовала недолго, поскольку обладала существенными недостатками, в частности резко снижала эффективность торможения на неоднородных покрытиях. Включала в себя только два клапана на всю машину.

Преимущества и недостатки ABS

Сейчас системой оснащаются практически все автомобили, что закрепляется на законодательном уровне. Это означает, что её достоинства многократно перевешивают недостатки, с которыми идёт непрерывная работа.

Плюсы:

• ABS намного сокращает тормозной путь, поскольку на сложных покрытиях работает намного быстрее и точнее любого водителя;
• сохраняется возможность управлять автомобилем при полностью нажатой тормозной педали, каждое колесо обладает курсовой устойчивостью;
• появилась возможность выдачи рекомендаций неопытным водителям тормозить в поворотах и при потере устойчивости автомобилем, раньше так поступать категорически запрещалось;
• узлы и модули АБС стали базой для внедрения многочисленных электронных помощников водителя, повышающих управляемость, проходимость и спасающих в трудных ситуациях.

Минусы:

• система плохо работает на небольших и высоких скоростях, алгоритмы продолжают требовать усовершенствования;
• очень трудно приспособить АБС к работе на сыпучих грунтах, в грязи и по снегу;
• сложные алгоритмы при работе подвесок на максимальные ходы отбоя, связанные с зависанием колёс в воздухе и последующим полным растормаживанием.

Доработки АБС идут непрерывно, многие недостатки уже устранены, но не на всех автомобилях. Пока ограничиваются тем, что система автоматически отключается при возникновении критических ситуаций. Дополнительные сложности связаны с полноприводными автомобилями, но с этим бороться уже научились.

Устройство ABS — антиблокировочной системы тормозов.

Как устроена система ABS (А-БЭ-ЭС по русски АБС), её преимущества и недостатки.

Система АВС с каждым годом завоёвывает тормозные системы различных современных транспортных средств, и начинает появляться даже на скутерах. И это значит, что ещё совсем немного времени, и антиблокировочная система тормозов будет почти в каждом автомобиле, и поэтому устройство этой системы желательно изучать и знать уже сейчас каждому водителю, хотя бы поверхностно. И в этой статье мы и постараемся с этим справиться.

В отличие от автомобиля, в каждом мотоцикле эта система может и не появиться в ближайшие годы. Ведь на спорте (спортбайке) стоппи и роллинг при АВS ( некоторые пишут ABC, но это не правильно) в тормозной системе практически невозможно выполнить, как и невозможно выполнить на кроссаче ввинчивание байка в поворот, с помощью заднего тормоза (на грунте). И настоящие спортсмены профессионалы, отлично обходятся в гонках и без этой системы, так как чувствительность тормозов (чувство контроля) у них на высшем уровне и они ассы управляемого заноса. И многие опытные спортсмены несомненно откажутся от этой системы, которая добавляет лишние пять-шесть килограмм к общему весу байка, и к тому же добавляет от пятисот до тысячи $ в цену любого транспортного средства.

Но ведь эта система предназначена в первую очередь для широких масс водителей, которые ездят каждый день не по идеальной и чистой поверхности спортивного трека, а по нашим «дорогам», покрытым песком, грязью и пролитым маслом. Ну, а зимой поверхность дорог может быть очень скользкой, и каждый день от погодных условий коэффициент сцепления шин с дорожной поверхностью меняется, и причём по нескольку раз на день. Так что всё таки а-бэ-эс полезный девайс, как для четырёх колёс автомобилей, так и для двух колёс мотоциклов.

Для новичков, впервые севших за руль мотоцикла, да и автомобиля тоже, эта система просто необходима. Да и опытным байкерам, АБС может быть полезна, особенно в дальнобое, когда после первых пройденных 500 км, чувства водителя притупляются, а после 10 часов довольно энергичного движения даже по магистрали, мозг водителя уже в состоянии эйфории, замедляющей любую реакцию водителя. И часто в таком случае, неожиданно появившееся препятствие на дороге, заставляет утомившегося водителя резко ударить по тормозам, а не более плавно, как обычно делает свежий пилот. И если бы не антиблокировка тормозов, исход в такой ситуации может быть печальным, особенно на скоростях за сотню.

Кстати, если заднее колесо мотоцикла попадает на пятно масла или песка, то совладать с байком опытному водителю довольно легко, а вот если попадает переднее, то навернуться может даже опытный пилот. Это было подтверждено испытаниями на специальных полигонах, и после всех падений, умные инженеры и придумали систему, которая не позволит всем колёсам заблокироваться полностью, а позволяет этим колёсам идти по грани предела сцепления покрышек с дорожным покрытием и не заблокироваться (не перестать вращаться). Так и появилась антиблокировочная тормозная система, точная аббревиатура ABS — Antilock Brake Sistem.

И оснащать ей серийные автомобили и мотоциклы в больших масштабах начали не так давно, но как я уже говорил, вскоре система завоюет практически все серийные автомобили и её устройство желательно знать каждому водителю, что бы уметь устранить или предотвратить её неисправности, ведь с тормозами не шутят. Но начнём по порядку.

Устройство системы ABS — А-БЭ-ЭС (АБС).

Главное отличие системы тормозов с АБС (по русски) состоит в том, что на каждой тормозной магистрали, между главным тормозным цилиндром и тормозным суппортом, установлены специальные электрогидравлические устройства, о которых мы поговорим подробнее чуть позже. И этими устройствами, при их работе, командует либо общий электронный блок управления всех систем мотоцикла или автомобиля, как на транспорте БМВ, либо отдельный (персональный) электронный блок, как на японских автомобилях и мотоциклах.

Зубчатый венец, выделенный красным кружком, генерирует через датчик (слева), импульсы на мозг системы ABS.

На каждом колесе установлены очень чувствительные датчики (см. фото слева), точно определяющие скорость их вращения, а если быть точным — от сорока до шестидесяти импульсов за один оборот колеса. На фото слева показаны зубчики (выделено красным кругом) и каждый зубчик на венце в центре колеса, генерирует 1 электроимпульс.

А как всё это работает на практике?

Проще рассмотреть работу системы на примере мотоцикла, но системы большинства автомобилей работают так же. Водитель мотоцикла едет по дороге, колёса байка равномерно вращаются, а датчики скоростей колёс, с определённой периодичностью посылают в электронный блок электрические импульсы. Но вдруг перед водителем возникает какое то препятствие, и водитель давит на рычаг переднего или заднего тормоза, без разницы какого.

На мотоциклах БМВ, зубчатый венец переднего колеса, располагается на тормозном диске, а венец заднего колеса расположен на ступице (выделено красным кругом).

При нажатии на тормозной рычаг, вместе с концевым включателем стопсигнала, срабатывает и включатель, пославший команду готовности на электронный блок ABS. Если же водитель надавит очень резко на рычаг тормоза, и колесо начинает блокироваться, то обычная частота импульсов резко сокращается, а это сокращение тут же отслеживает электронный блок, и для него это как вой сирены — означающий сигнал опасности.

Тот же сигнал опасности возникает, если электронные мозги улавливают разницу скоростей переднего и заднего колеса, исходя так же от сигналов включения включателей стопсигнала обоих рычагов — переднего и заднего. Это нужно для того, если например мотоцикл едет на заднем колесе (а переднее колесо в этом случае перестаёт вращаться), и вы в такой ситуации не давите на рычаг переднего тормоза, а давите только на задний тормоз.

Вообще разница во вращении передних и задних колёс, а так же минимальная скорость их вращения при торможении, «зашиваются» в данные электронного блока ещё на заводе. И в поездках, бортовой компьютер постоянно сравнивает зашитые в «мозги» стандарты допустимых величин, с постоянно поступающими импульсными сигналами с датчиков колёс. И если эти сигналы не сходятся, то следует сигнал опасности и соответствующая мгновенная реакция, которая разблокирует колесо.

Схема системы АБС фирмы Хонда.

Подробнее это происходит так. После обнаружения «мозгом» системы сигнала опасности, в работу вступает исполнительный механизм — электрогидравлическое устройство, о котором я упоминал выше, называемое инженерами модулятор. Он встроен в тормозную магистраль и всегда готов к молниеносной работе.

Сигнал от управляющего электронного блока поступает на специальный клапан (см. рисунок) который перекрывает проходное сечение магистрали, идущей от главного тормозного цилиндра до тормозной скобы (суппорта и колодок). И в этот момент начинает работать специальный электрический насос, который откачивает небольшими порциями тормозную жидкость из перекрытой клапаном тормозной магистрали, и этим откачиванием, снижается давление тормозной жидкости. И как только давление снизится, суппорт потихоньку отпускает колесо, которое начинает крутиться быстрее, но его снова нужно притормозить, иначе эффекта торможения не будет вообще.

Короче говоря, электронасосу, под постоянными командами электронного «мозга», нужно поддерживать такое давление в тормозной магистрали, чтобы колесо и не блокировалось, и в то же время эффективно тормозилось суппортом, но на грани блокировки (сохраняло эффективное сцепление покрышки с поверхностью дороги). И какая бы не была поверхность Земли: сухой или мокрый асфальт, снег или лёд, мокрый или сухой грунт, система АBS будет работать на самой тонкой грани сцепления покрышки колеса с поверхностью дороги, и эту грань, органы чувств среднестатистического водителя, оценить не в состоянии.

А на этом рисунке, показана установка модулятора на тормозной магистрали.

Когда же водитель отпускает тормозной рычаг, то давление в тормозной магистрали от модулятора до главного цилиндра падает, и на рычаге тормоза, концевой включатель подтвердит «мозгам», что тормоза отпущены и можно давать системе команду отбой. В этот момент клапан открывает сообщение главного тормозного цилиндра и суппорта, а насос возвращает в магистраль откачанную ранее тормозную жидкость, и в тормозной системе вернётся нормальное состояние всех деталей, всегда готовых к новым действиям.

Всё, что я описал выше, конечно же срабатывает за доли секунды, и самое главное то, что от этого срабатывания, блокировка колёс исключена на любом покрытии, и система многократно снижает потерю контроля водителя над мотоциклом, да и над автомобилем тоже.

Отличия антиблокировочных систем разных производителей.

Принцип работы систем АБС (по русски), описанный мной выше, у всех одинаков, а вот исполнение команд при работе, и устройство могут быть разными.

Например на некоторых мотоциклах фирм Ямаха или КТМ , в каждой магистрали (переднего и заднего колеса) устанавливается свой персональный модулятор (для лучшей безопасности). А на фирме БМВ добились того, что один общий модулятор, может распределять тормозное усилие межу задними и передними колёсами. На знаменитом флагмане круизёре Голдвинг, фирмы Ходда, да и на других свежих мотоциклах этой фирмы, инженеры внедрили более крутую систему.

В этой новейшей разработке, ABS работает с комбинированной системой тормозов Dual Combined Brake System, в которой установлены два двухсекционных модулятора, которые обслуживают аж 4 независимые друг от друга тормозные магистрали ! В этой системе большое количество трубок и клапанов, устройство и расположение которых может запутать даже самого продвинутого механика. А какой нибудь слесарь в автосервисе в глубинке, сразу скажет до боли знакомую фразу — «без сто граммов не разберёшься».

А вообще, даже самые сложные системы, очень редко отказывают, конечно же если вовремя менять качественную тормозную жидкость, (так как грязь здесь не допустима), а так же следить за чистотой клемм и целостностью проводов всей системы. И если бы антиблокировочную систему тормозов АБС начали устанавливать на серийный транспорт намного раньше, то несомненно многие аварии можно было бы предотвратить.

Бывает возникают неисправности АБС, и на многих иномарках при этом может загореться лампочка на панели приборов. Как самостоятельно провести диагностику (поиск неисправностей) и произвести ремонт антиблокировочной системы тормозов, советую почитать вот в этой полезной статье.

Ну а сделать для себя правильный вывод, нужна ли вам антиблокировочная система ABS, или нет, можно только если почувствовать её работу на скользкой дороге, а потом прокатиться во второй раз, но уже без неё; разницу почувствует любой водитель.

Теги: Как устроена система ABS и принцип её работы., Устройство антиблокировочной системы тормозов и её виды.

Модуль ABS: все, что вам нужно знать (2021)

Представьте себе:

Вы наслаждаетесь поездкой, когда внезапно начинает светиться индикатор ABS на приборной панели. Вы также начинаете чувствовать, что ваши тормоза блокируются, а педаль тормоза перестает реагировать.

Похоже, что-то не так… и эта лампочка ABS как-то связана с этим.

Но что такое ABS?

И что еще более важно, что пошло не так?

В этой статье мы рассмотрим все, что вам нужно знать о модуле ABS: что он делает, как выявить потенциальные проблемы с ним и как проще всего его исправить.

Эта статья содержит

(Щелкните ссылку ниже, чтобы перейти к определенному разделу)

• Понимание антиблокировочной тормозной системы (ABS)
• Подробный обзор модуля ABS
• Признаки неисправности Модуль ABS
  • Горит сигнальная лампа ABS
  • Тормоза блокируют
  • . Педали не ответа с тормозом
  • Увеличение усилия по педали
  • Отказ спидометра
. )

Чтобы понять модуль управления АБС, нам сначала нужно узнать, что такое АБС.

Антиблокировочная тормозная система (ABS) предназначена для предотвращения блокировки колес в течение резкое торможение во избежание заноса или аквапланирования автомобиля.

Это дополнительная функция безопасности, используемая во многих современных автомобилях и позволяющая осуществлять более быструю и контролируемую остановку, доступная с 1980-х годов.

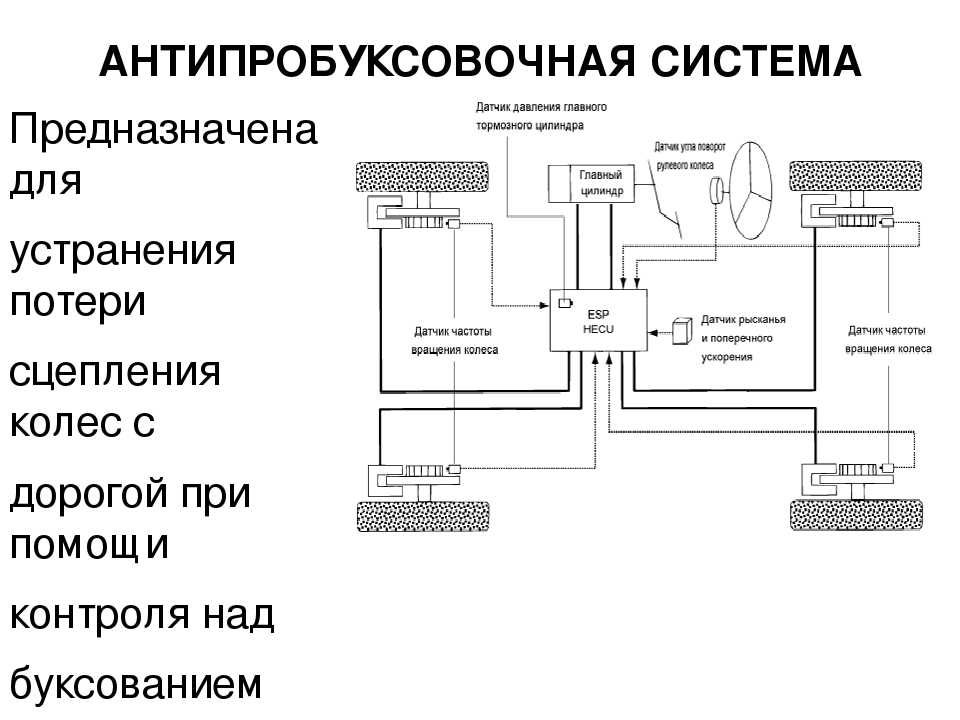

ABS также является составной частью электронных систем контроля устойчивости (ESC).

Контроль устойчивости помогает предотвратить занос автомобиля, даже если тормоза не не задействованы.

Итак, что составляет антиблокировочная тормозная система ?

Наиболее распространенная конфигурация состоит из следующих компонентов:

1. ABS Датчик

Датчик скорости колеса ABS определяет скорость вращения колеса и передает эту информацию в модуль управления ABS.

2. Модуль ABS

Модуль управления ABS представляет собой микропроцессор, который выполняет диагностические проверки антиблокировочной тормозной системы автомобиля и управляет модулятором ABS.

3. Модулятор ABS

Модулятор ABS также называют насосом ABS, гидравлическим блоком управления (HCU) или даже двигателем ABS.

Обычно включает в себя электрический двигатель, клапаны ABS, управляемые соленоидами, и основание, к которому подсоединяются тормозные шланги (от главного цилиндра до тормозного суппорта на каждом колесе).

Гидравлический блок позволяет по электрическим сигналам от блока управления ABS управлять гидравлическим давлением в тормозных магистралях .

Он делает это с помощью соленоида, магнитной катушки, которая открывает и закрывает клапан, регулирующий поток тормозной жидкости. Количество используемых соленоидов и клапанов может варьироваться в зависимости от конструкции модулятора АБС.

Что произойдет, если система ABS выйдет из строя?

АБС опирается на функционирующую обычную тормозную систему .

Если АБС вашего автомобиля выходит из строя, ваши обычные тормоза должны по-прежнему работать — при условии, что с ними все в порядке. Вам просто нужно быть более осторожным при торможении, чтобы избежать заноса.

Теперь, когда мы рассмотрели, что такое система ABS, давайте перейдем к модулю ABS.

Подробный обзор Модуль ABS

Модуль управления ABS действует как «мозг» всей антиблокировочной тормозной системы. Он обрабатывает информацию от датчиков АБС и регулирует тормозное давление через модулятор АБС.

Имеет несколько других названий, в том числе:

• Блок управления ABS
• Контроллер ABS
• Блок ABS
• Электронный блок управления (ЭБУ)

В большинстве распространенных конструкций автомобилей модуль управления устанавливается и монтируется в моторном отсеке. Иногда он расположен в лонжероне рамы с левой стороны автомобиля.

Если датчик АБС обнаруживает, что автомобиль заносит или теряет сцепление с дорогой, он посылает сигнал модулю АБС для быстрого нажатия на педаль тормоза. Это производит прерывистое торможение и некоторое количество рулевого управления.

Вот снимок событий между датчиком ABS и модулем управления ABS, чтобы дать вам представление о том, как работает эта быстрая подкачка:

• Датчик ABS определяет, что одна шина при торможении вращается значительно медленнее, чем другие, и передает эту информацию в модуль управления ABS.
• Модуль управления на короткое время сбрасывает тормозное давление на этом колесе, чтобы шина могла восстановить сцепление с дорогой.
• Затем модуль управления повторно задействует тормоза на этом колесе.
• Этот процесс повторяется несколько раз в секунду всякий раз, когда шина теряет сцепление с дорогой при торможении.

Итак, как узнать, есть ли у вас неисправный модуль ABS ?

Признаки неисправности Модуль ABS

Ниже приведены очевидные признаки, которые могут помочь вам обнаружить проблему с модулем управления ABS:

признак проблем с системой АБС.

Просто имейте в виду, что лампа ABS на приборной панели должна загораться в течение несколько секунд при запуске автомобиля, так что не паникуйте.

Если индикатор ABS продолжает светиться , попробуйте выключить и снова включить ключ зажигания, что-то вроде перезагрузки компьютера. Может быть какая-то временная проблема, которая сбила с толку модуль управления ABS, и перезапуск автомобиля может помочь устранить ее.

Если после перезапуска индикатор ABS не исчезает, возможно, пришло время вызвать механика.

Индикатор ABS включает код, который помогает вашему механику точно определить, какой компонент ABS вызывает проблему.

Если вы едете за рулем и вдруг загорается индикатор ABS, это может указывать на неисправность любого из компонентов системы ABS, включая модуль управления ABS.

Опять же, не паникуйте.

Некоторые системы ABS могут работать, несмотря на горящий индикатор ABS. Антиблокировочная система может не работать, а контроль устойчивости и контроль тяги также могут быть отключены, но пока ваши обычные тормоза не скомпрометированы, вы все равно сможете нормально тормозить свой автомобиль.

Имейте в виду, что старых автомобилей , оснащенных более ранними системами ABS, могут не иметь индикатора ABS. Вместо этого они используют Check Engine Light .

2. Блокировка тормозов

Система ABS специально разработана для предотвращения блокировки колес при резком торможении. Таким образом, когда модуль управления ABS выходит из строя, вы, вероятно, заметите это при резком торможении.

Неисправный модуль ABS может вести себя неустойчиво, приводя к блокировке тормозов даже при нормальном торможении. Вы даже можете заметить необычное поведение тормозов, например, случайные щелчки. Это также может указывать на неисправность модуля ABS.

Обратите внимание: если одна шина последовательно заблокирована, это может быть не ABS автомобиля, а застрявший суппорт.

3. An Не реагирует Педаль тормоза

Со временем педаль тормоза может перестать реагировать.

Сначала вам придется пару раз нажать на педаль, чтобы получить эффект торможения.

В конце концов, вам придется нажимать несколько раз, чтобы заставить его работать.

Это может быть признаком износа модуля ABS.

Однако, неотзывчивая педаль тормоза может означать много других вещей. Попросите вашего механика проверить уровень тормозной жидкости и, возможно, промыть тормозную систему, чтобы в тормозных магистралях не было воздуха.

4. Увеличение Педаль Усилие

При полностью функциональной тормозной системе педали тормоза требуется минимальное усилие для замедления автомобиля.

Если вы заметили, что вам нужно большее усилие на педаль, необходимое для создания такого же тормозного усилия, это может быть проблема с модулем управления ABS.

Опять же, проблемы с педалью тормоза, такие как повышенное усилие на ногах, могут означать другие вещи, например, изношенные тормозные колодки или неисправный усилитель тормозов, поэтому обязательно попросите механика все проверить.

Нужно узнать больше о тормозных колодках ?

Откройте для себя идеальную толщину тормозных колодок для вашей поездки и подходящий тип тормозных колодок для использования.

5. Неисправность спидометра

В редких случаях неисправность блока управления ABS влияет на показания спидометра.

Либо покажет неправильную скорость, либо стрелка просто остановится на 0 миль в час.

Затем, скорее всего, загорится индикатор ABS или Check Engine. Даже если эти индикаторы не загораются, неисправный спидометр является разумной причиной для проверки вашего автомобиля.

По сути, если вы подозреваете, что ваш модуль управления ABS может выйти из строя, быстро обратитесь к механику .

Или лучше — пригласи одного к тебе .

Самый удобный способ исправить неисправность Модуль ABS

Если вы считаете, что ваш модуль ABS нуждается в проверке, не волнуйтесь.

Вам даже не нужно везти машину в ремонтную мастерскую — все, что вам нужно сделать, это связаться с RepairSmith , и они пришлют механика к вам домой, чтобы решить проблему с вашим модулем ABS, прямо в вашем доме. дорога!

Что такое RepairSmith?

RepairSmith — это удобное мобильное решение для ремонта и обслуживания автомобилей.

Вот почему вам следует подумать о ремонте RepairSmith в первую очередь для ваших ремонтных решений:

• Ремонт АБС можно выполнить прямо на подъездной дорожке
• Процесс онлайн-бронирования удобен и прост
• Конкурентоспособная предварительная цена
• Эксперт, Ремонтные работы выполняются сертифицированными специалистами ASE
• Весь ремонт и техническое обслуживание выполняются с использованием высококачественного оборудования и запасных частей
• RepairSmith предоставляет 12-месячную гарантию на все ремонтные работы с пробегом 12 000 миль

К настоящему времени вы, вероятно, задаетесь вопросом, сколько будет стоить ремонт модуля ABS. Цена может сильно варьироваться в зависимости от марки и модели вашего автомобиля — от 325 до 2200 долларов.

Для точной оценки стоимости ремонта вам необходимо заполнить эту онлайн-форму.

Держите ваш модуль ABS под контролем

Система ABS добавляет уровень безопасности, когда вы находитесь в дороге. Так что сохранить его полностью работоспособным не составит труда.

Когда вы сталкиваетесь с проблемами АБС — будь то проблема с модулем управления АБС или датчиком, или если индикатор АБС ведет себя странно, не игнорируйте это.

Игнорирование одной проблемы часто приводит к возникновению множества других.

К счастью, найти механика не так уж и сложно, особенно с помощью RepairSmith, удобно доступного семь дней в неделю .

Итак, если ваш модуль управления ABS неисправен, свяжитесь с RepairSmith сегодня, и ваши проблемы с ABS будут немедленно решены.

Комбинированный насос ABS

Насос ABS.

Современные автомобильные насосы ABS — это гораздо больше, чем просто насос, это очень сложная и автономная система управления ABS, которая на протяжении многих лет постепенно объединялась в один небольшой блок. На заре АБС основные компоненты, необходимые для функционирования АБС (антиблокировочной тормозной системы), распределялись по всему автомобилю, при этом насос АБС предварительной зарядки располагался где-то рядом с усилителем тормозов, а гидравлический блок АБС был прикреплен рядом с главным цилиндром и модулем ABS, расположенным где-то внутри салона (обычно под сиденьем или за обивкой).

Это оказалось довольно громоздкой установкой с компонентами одной и той же системы, расположенными в разных частях автомобиля, и для их соединения требовался гораздо больший жгут проводов. Однако для экономии веса, места и повышения эффективности транспортных средств современные блоки ABS представляют собой комбинированный системный блок, часто называемый просто насосом ABS, но на самом деле они состоят из 3 основных компонентов…



Модуль ABS.

Модуль ABS является контроллером всей системы ABS. Это черный ящик, который прикручен к верхней части блока АБС, он считывает скорость вращения колес, ускорение автомобиля, тормозное усилие, давление тормозной жидкости, продольное и поперечное ускорение и сообщения, передаваемые от систем двигателя и коробки передач. Затем этот модуль ABS рассчитывает точную величину тормозного усилия, необходимого для каждого колеса в условиях экстренного торможения, и управляет каждым колесом с помощью соленоидов управления в гидравлическом блоке ABS. Модуль ABS часто выходит из строя и вызывает проблемы со связью, коды ошибок внутреннего модуля управления или иногда вызывает непрерывную работу двигателя ABS.



Гидравлический блок АБС.

Гидравлический блок регулирует давление тормозной жидкости для каждого опорного колеса отдельно. Когда модуль ABS активирует один из соленоидов для отключения или повышения давления через канал в блоке, это действие закрывает по одному игольчатому клапану в гидравлическом блоке, чтобы либо предотвратить, либо заблокировать, либо позволить подать давление на каждое опорное колесо в повернуть. Гидравлический блок содержит насос, который используется для создания давления, необходимого для блокировки и освобождения каждого колеса с интервалами высокой скорости. Этот гидравлический блок также содержит датчик давления, который используется для контроля тормозного давления, применяемого водителем. Гидравлические блоки ABS часто выходят из строя и вызывают утечки жидкости или отказ датчика давления.



Двигатель АБС.

Двигатель ABS крепится к нижней части гидравлического блока и используется для привода насоса внутри гидравлического блока, двигатель активируется только во время экстренного торможения модулем ABS. Если ваш двигатель ABS работает постоянно, это указывает на неисправность внутреннего короткого замыкания модуля ABS. Электродвигатель ABS часто выходит из строя из-за попадания воды или поломки внутренних компонентов.



Тестирование и восстановление.

При отправке насоса ABS для проверки и восстановления лучше не разбирать блок, по возможности отправлять блок целиком, так как это поможет в процессе диагностики и обеспечит устранение всех неисправностей. Все блоки ABS тестируются на наших специальных испытательных стендах HIL (Hardware In-the-Loop). Мы можем запускать блок ABS, как если бы он был установлен на транспортном средстве, имитируя все скорости вращения колес и условия дорожной нагрузки. После подтверждения неисправности мы восстанавливаем ваш блок ABS с компонентами, которые имеют более высокие рейтинги, чем стандартные, а затем, после полного восстановления, мы повторно тестируем ваш блок, чтобы убедиться, что он работает в соответствии со всеми спецификациями производителя.



Программирование.

Большинство современных насосов ABS предварительно закодированы на заводе-изготовителе, во время тестирования и восстановления вся программная информация сохраняется, поэтому устройство готово к работе после повторной установки на автомобиль.

Качество.

Мы тестируем, восстанавливаем и поставляем эти насосы ABS основным дилерам и специализированным мастерским по всему миру. Наши строгие стандарты контроля качества гарантируют, что уровень брака в нашей работе минимален, наш текущий уровень брака в работе составляет менее 0,49.%, так что вы можете быть уверены в нашем очень высоком уровне работы.



Как восстановить устройство?

• Найдите свое устройство в каталоге продукции .
• Выберите вариант «Восстановить».
• Распечатайте электронное письмо с подтверждением оплаты/бронирования.
• Упакуйте насос и модуль ABS в прочную коробку с большим количеством упаковочного материала (не забудьте включить в коробку электронное письмо с подтверждением).
• Отправьте нам свою посылку отслеживаемым курьером (инструкции по доставке находятся в электронном письме с подтверждением).
• После получения мы проверим, восстановим и вернем ваш насос ABS с пожизненной гарантией с неограниченным пробегом. (если ваше устройство окажется исправным, мы вернем вам оплату за вычетом небольшой платы за тестирование и обратной доставки)



Что делать, если я не хочу платить вперед?

Это не проблема. Если вы предпочитаете этот вариант, выполните следующие действия:

• Заполните и отправьте тестовую форму .
• Распечатайте электронное письмо с подтверждением бронирования.
• Упакуйте блок ABS в прочную коробку с большим количеством упаковочного материала (не забудьте вложить в коробку электронное письмо с подтверждением).
• Отправьте нам свою посылку отслеживаемым курьером (инструкции по доставке находятся в электронном письме с подтверждением).
  После получения мы проверим ваш блок ABS и позвоним вам, чтобы сообщить о результатах тестирования. Если ваш блок ABS неисправен и вы решите продолжить восстановление, мы примем оплату по телефону с помощью дебетовой / кредитной карты. .
• Затем мы восстановим ваш насос и модуль ABS и вернем их вам с гарантией на неограниченный пробег.


Если вам нужна дополнительная информация об этом насосе и модуле ABS, пожалуйста, свяжитесь с нами по номеру .

Модуль АБС YAMAHA, экспресс ремонт 48 часов!

Система АБС YAMAHA

Ремонт модуля АБС, YAMAHA

Ремонт модуля АБС Yamaha у нас. ABS  Улучшает тормозной путь, а также, в случае мотоциклов, является системой безопасности, предотвращающей возможное падение.

В случае сбоя наши специалисты знают механизм. В Nito Motor мы являемся специалистами по ремонту модулей ABS и предлагаем послеремонтное обслуживание самого высокого качества и внимание, что делает нас лидерами на испанском рынке. Если вы планируете отремонтировать модулятор ABS Yamaha, не стесняйтесь обращаться к нам.

Аренда АБС марки YAMAHA

Примечание: Цена ремонта любого устройства АБС YAMAHA одинакова. Только цена. Независимо от модели или ошибки, которую он представляет.

Устройства ABS для мотоциклов YAMAHA

Модулятор АБС


АТЕ

Модулятор ABS


суримото

Модулятор ABS


совет

Прочие устройства


неустановленные

Модули ABS Yamaha

Антиблокировочная тормозная система предотвращает блокировку тормозов во время торможения. Электронная система предотвращает подкачку и блокировку колес. Модуль ABS состоит из нескольких компонентов: гидравлического насоса, датчиков, ECU и двигателя насоса.

Распространенные неисправности тормозов с АБС

Исправляем распространенные ошибки в модулях АБС мотоциклов Yamaha .

• Клапан, обычно круг заднего колеса, фиксированный
• Задний/передний стоп-сигнал
• Непрерывная работа двигателя
• Слишком высокое давление в переднем/заднем контуре
• Нет связи
• Другие возможные ошибки, ранее не выявленные

Как мы работаем

ЗАКАЗАТЬ РЕМОНТ ВАШЕГО МОДУЛЯ АБС

Наймите ремонтную службу, указанную ниже. Мы проверяем как механические, так и электронные части, восстанавливая все детали в плохом состоянии новыми.
Гарантия 12 месяцев на ремонт устройства АБС без ограничения пробега.

ЗАПОЛНИТЕ НЕОБХОДИМЫЕ ПОЛЯ

Загрузите квитанцию, которую вы получите на адрес электронной почты, указанный в процессе найма. Сделайте безопасный платеж. Если ремонт не может быть выполнен, уплаченная сумма будет возвращена в полном объеме с разовой оплатой в размере 35 евро + НДС за диагностику.

МЫ ПОЛУЧИЛИ ЗАКАЗ НА РЕМОНТ

Мы получили заказ на ремонт, и вы получите подтверждение запроса на ремонт. В течение 24 часов транспортное агентство Nacex уберет модуль ABS с предварительным уведомлением клиента по указанному адресу. Заполните данные правильно.

УПАКОВКА

Подготовьте модуль ABS, как указано ниже. Не забудьте слить тормозную жидкость из модуля. На упаковке укажите следующий адрес: Calle Deleitosa nº8, 06800, Mérida (Badajoz) и вставьте требуемую квитанцию ​​в поле.

МЫ СОБИРАЕМСЯ

Мы получаем устройство ABS на наших объектах. Выявляем ошибки, указанные вами или вашим механиком в запрашиваемом документе. Проводим первичную диагностику, подтверждая ошибки на стенде.

МЫ РЕМОНТИМ

Ремонтируем устройство за 24/48 часов в нормальных условиях.
Проводим финальное испытание для проверки оптимального функционирования АБС. Отправляем модуль АБС по указанному адресу и наслаждаемся байком!

СБОРЫ

Стоимость ремонта любого устройства YAMAHA ABS одинакова. Только цена. Независимо от модели или ошибки, которую он представляет.

ГАРАНТИЯ НА РЕМОНТ МОДУЛЯ АБС YAMAHA

Компания Nito Motor дает гарантию на ремонт всех модулей АБС в течение 12 месяцев с момента выставления счета. Исключительно и исключительно ремонт, не неся ответственности за доставку и возврат почтовых расходов или любые другие услуги, заключенные по контракту с Nito Motor.

Чтобы гарантия действовала, при необходимости необходимо предъявить счет-фактуру и диагностику устройства с указанием неисправностей.

РЕКОМЕНДАЦИИ ПО ПОСТАВКЕ

Слейте тормозную жидкость из модуля ABS. Мы рекомендуем закрыть все отверстия (бумагой), чтобы грязь или избыток тормозной жидкости не попали во внутренние детали, что может привести к дальнейшему повреждению модулятора АБС. Положите модулятор АБС в коробку, хорошо защитите его.

ВАЖНО: Вам нужно отправить только модулятор ABS. Снимите аксессуары с устройства (кронштейн, шланги и т.
