Двс что такое: Принцип работы и устройство двигателя

Содержание

Принцип работы двигателя

Принцип работы и устройство двигателя

Двигатель внутреннего сгорания называется так потому что топливо воспламеняется непосредственно внутри его рабочей камеры, а не в дополнительных внешних носителях.

Принцип работы ДВС основан на физическом эффекте теплового расширения газов, образующихся в процессе сгорания топливно-воздушной смеси под давлением внутри цилиндров двигателя.

Выделяемая в этом процессе энергия преобразуется в механическую работу.

В процессе эволюции ДВС выделились несколько типов двигателей, их классификация и общее устройство:

Поршневые двигатели внутреннего сгорания. В них рабочая камера находится внутри цилиндров, а тепловая энергия преобразуется в механическую работу посредством кривошипно-шатунного механизма, передающего энергию движения на коленчатый вал. Поршневые моторы делятся, в свою очередь, на:
- карбюраторные, в которых воздушно-топливная смесь формируется в карбюраторе, впрыскивается в цилиндр и воспламеняется там искрой от свечи зажигания;
- инжекторные, в которых смесь подаётся напрямую во впускной коллектор, через специальные форсунки, под контролем электронного блока управления, и также воспламеняется посредством свечи;
- дизельные, в которых воспламенение воздушно-топливной смеси происходит без свечи, посредством сжатия воздуха, который от давления нагревается до температуры, превышающей температуру горения, а топливо впрыскивается в цилиндры через форсунки.
Роторно-поршневые двигатели внутреннего сгорания. Здесь тепловая энергия преобразуется в механическую работу посредством вращения рабочими газами ротора специальной формы и профиля. Ротор движется по «планетарной траектории» внутри рабочей камеры, имеющей форму «восьмёрки», и выполняет функции как поршня, так и ГРМ (газораспределительного механизма), и коленчатого вала.
Газотурбинные двигатели внутреннего сгорания. Особенности их устройства заключаются в преображении тепловой энергии в механическую работу с помощью вращения ротора со специальными клиновидными лопатками, который приводит в движение вал тур

Двигатель внутреннего сгорания (ДВС) — что это такое в машине?

ДВС – это двигатель внутреннего сгорания, который есть практически в любой современной машине. Конечно, в последнее время в мире появились электрокары, работающие на электрических моторах, но 95 % автомобилей оснащаются ДВС. Что это такое в машине и как это работает? Давайте подробнее рассмотрим данный вопрос.

Принцип

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине.

Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Давайте теперь подробно рассмотрим, что это такое в машине – ДВС.

Теория

Если поместить небольшое количество бензина в закрытое пространство и поджечь его, то он сгорит, освобождая при этом большое количество энергии в виде расширяющегося газа. Если создать цикл таких взрывов (до сотни раз за минуту), то высвобождающуюся энергию можно использовать для движения транспортного средства. Именно это и делают двигатели. Внутри них создается цикл взрывов бензина, и высвобождающаяся энергия заставляет вращаться колеса автомобиля.

Практически все машины на данный момент оснащаются четырехтактными двигателями. Там сгорание топлива осуществляется в 4 этапа:

Впуск топливной смеси.
Ее сжатие.
Сгорание.
Выпуск отработанных газов.

Основные элементы двигателя

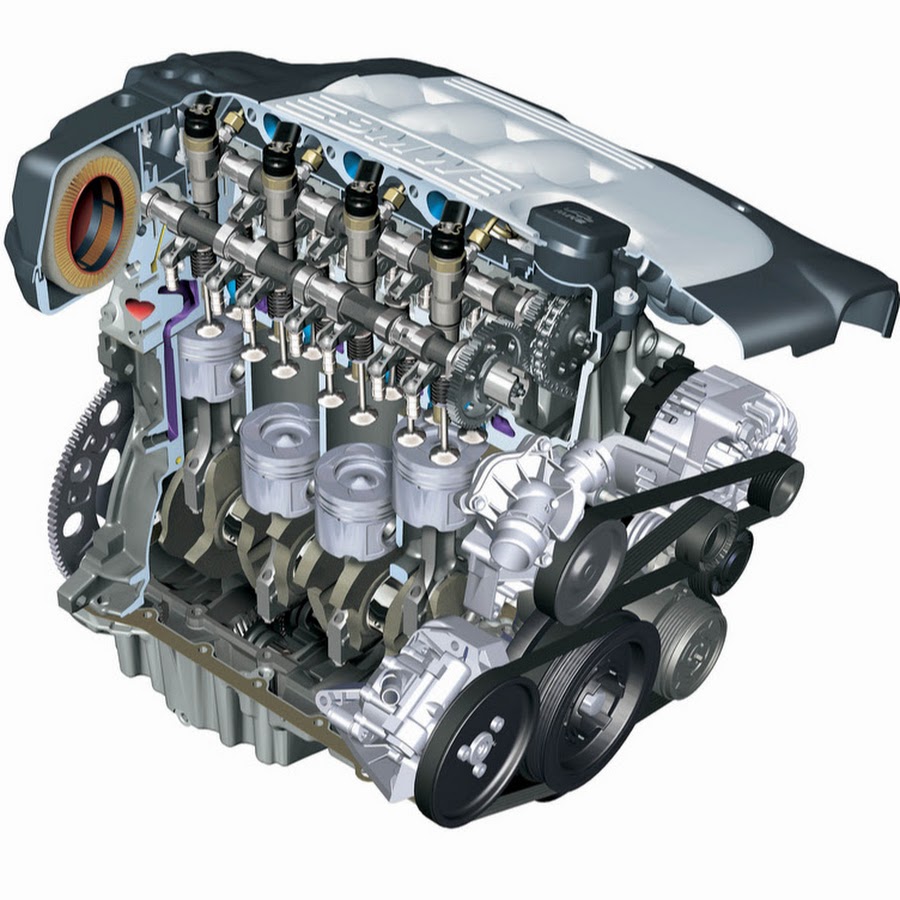

Ниже на рисунке показана схема расположения элементов в цилиндре. В зависимости от модели двигателя, их может быть 4, 6, 8 и даже больше.

На рисунке обозначены следующие элементы:

A – распределительный вал.
B – крышка клапанов.
C – выпускной клапан. Открывается строго в нужное время для того, чтобы отработанные газы выводились за пределы камеры сгорания.
D – отверстие для выхода отработанных газов.
E – головка блока цилиндра.
F – пространство, заполняемое охлаждающей жидкостью. В процессе работы двигатель сильно нагревается, поэтому его необходимо остудить. Чаще всего для этого используется антифриз.
G – корпус двигателя.
H – маслосборник.
I – поддон.
J – свеча зажигания. Обеспечивает искру, необходимую для того, чтобы зажечь топливную смесь, находящуюся под давлением.
K – впускной клапан. Открывается и запускает в камеру сгорания воздушно-топливную смесь.
L – отверстие для впуска топливной смеси.
M – сам поршень. Движется вверх-вниз в результате детонации топливной смеси, передавая механическую нагрузку на коленчатый вал.
O – шатун. Соединительный элемент поршня и коленчатого вала.
P – коленвал. Вращается в результате движения поршней. Передает усилия на колеса через трансмиссию автомобиля.

Все эти элементы принимают участие в четырехтактном цикле.

Внутренний процесс

Вот что происходит внутри во время работы мотора:

Поршень находится в самом верху, в это время открывается клапан для впуска топливной смеси. При этом он передвигается вниз, засасывая топливную смесь, состоящую из бензина и воздуха. Это первый такт. Затем капля бензина смешивается с воздухом (без него бензин не сгорит) и поступает внутрь.
Второй такт. Поршень достигает нижней точки, впускной клапан закрывается, и он снова перемещается вверх. При этом топливная смесь сжимается и достигает своего пика, когда поршень находится в самой верхней возможной точке.
Когда поршень вверху, и топливная смесь сжата до предела, свеча зажигания испускает искру, в результате чего бензин зажигается. Находясь под сильным давлением, смесь взрывается, толкая поршень обратно вниз. Он соединен с коленвалом через шатун, и при движении вниз от взрыва усилие передается на коленчатый вал, поэтому тот и вращается.
Четвертый такт – выпуск отработанных газов. При новом движении поршня вверх открывается выпускной клапан, газы под давлением выходят из камеры сгорания и через выхлопную трубу выбрасываются на улицу.

Этот процесс осуществляется непрерывно во время работы двигателя и происходит во всех блоках цилиндров. После четвертого такта (выпуск отработанных газов) в камеру сгорания поступает новая воздушно-топливная смесь, а затем все повторяется снова. В результате движения всех поршней, которые соединены с коленвалом, последний активно раскручивается. Через трансмиссию осуществляется передача усилий на колеса автомобиля. Практически все модели машин с ДВС работают по этому принципу. Сами двигатели могут отличаться расположением и количеством блоков цилиндров, но сути это не меняет.

Теперь вы знаете, что это такое – ДВС в машине, и как он работает. А как он запускается?

Как завести машину с ДВС?

Машина заводится с помощью вращения ключа в замке зажигания. При его повороте происходит замыкание определенных контактов, в результате чего на стартер подается напряжение. Он начинает вращаться и запускает двигатель.

В некоторых автомобилях вместо ключа используется кнопка зажигания. Достаточно просто нажать на нее. После этого закрутится стартер, и двигатель запустится.

Заключение

Двигатели внутреннего сгорания существуют уже много лет и будут актуальны еще несколько десятилетий. Они постоянно совершенствуются и улучшаются. Электродвигатели, разрабатываемые сегодня, пока не могут составить серьезную конкуренцию автомобильным моторам внутреннего сгорания. Появляются даже радиоуправляемые машины с ДВС – дорогие игрушки для взрослых. Там принцип работы силовых установок такой же, только все элементы уменьшены в соответствии с масштабом.

Пожалуй, теперь мы разобрались, что это такое – ДВС в машине, однако все это лишь теория, которую рассказывают даже в школах.
