Кузов современного автомобиля

Любой автомобиль состоит из ряда составных узлов – силовой установки, трансмиссии, ходовой части, систем управления.Чтобы собрать все эти элементы в единую конструкцию и обеспечить их взаимосвязь между собой, используется еще один конструктивный компонент – несущая часть, к которой и осуществляется крепление всех составляющих элементов.

Назначение, конструкция и виды несущей части

По мере развития автомобилестроения было создано несколько видов несущей части. Но несмотря на имеющиеся различные типы, эта составляющая включает в себя один из основных компонентов – кузов автомобиля.

В задачу кузова входит не только крепление составных частей авто, а еще и восприятие всех нагрузок и воздействий окружающей среды, а также обеспечение пространства для размещения пассажиров и груза.

Изначально на автотранспорте применялась несущая часть, состоящая из двух элементов – кузова и рамы. В такой конструкции кузов по большей части принимал на себя только нагрузки, которые создавали пассажиры и груз. Основные же воздействия приходились на раму, которая также выступала основным связующим элементом для составных частей авто (именно к ней крепились узлы и механизмы).

Но существуют и другие виды несущей части. В целом, она подразделяется на:

  1. Рамную;
  2. С несущим кузовом;
  3. Комбинированную.

Рамный вид, как уже отмечено, состоит из двух элементов – рама и кузов автомобиля. Между собой эти элементы соединены посредством эластичных проставок. Изначально он применялся на всех авто. Сейчас же такую компоновку несущей части можно встретить только на грузовиках и внедорожниках (хотя на последних – не всегда). Поскольку кузов в такой конструкции не используется в качестве компонента, к которому крепятся составные элементы, второе название этого типа – с разгруженным кузовом.

Рамный кузов

Со временем на легковом транспорте рамную конструкцию вытеснил несущий кузов автомобиля. Особенность его заключается в том, что рама, как таковая, отсутствует. При этом все составные части крепятся к кузову. Но поскольку в этом типе вся нагрузка приходится на кузов, в некоторых участках присутствуют усиливающие элементы, повышающие жесткость конструкции. Сейчас этот тип несущей части используется на всех легковых авто, а также кроссоверах и некоторых внедорожниках.

Несущий кузов

Последний вид – комбинированный, он же – полунесущий кузов автомобиля, отличается тем, что в несущей части присутствуют как рама, так и сам кузов, но при этом они между собой жестко связаны. В такой компоновке воспринимаемая нагрузка распределена между ними, также оба они выступают в качестве элементов для крепления составных узлов. Этот тип несущей части применяется в автобусах.

Конструкция кузова

Как видно, во всех типах несущей части присутствует кузов автомобиля. От этого элемента во многом зависит внешний вид машины, комфортабельность, показатели безопасности. Поскольку на легковых авто наибольшее распространение получил несущий кузов, то в дальнейшем рассматривать будем именно его.

Такой кузов автомобиля представляет собой некий каркас, состоящий из ряда составных частей, к которым крепятся узлы авто, а также внешние элементы, выполняющие определенные функции, включая и декоративные – крылья, двери, капот, крышка багажника, оптические приборы, бампера и прочее.

Конструкция кузова

Конструкция кузова автомобиля включает в себя:

  • основание;
  • переднюю и заднюю часть;
  • боковины;
  • крышу.

Каждая из составных частей состоит из ряда компонентов. Все они соединены между собой при помощи сварки, что обеспечивает необходимую жесткость каркасу.

В качестве основания выступает днище, выполненное в виде щита с подогнутыми краями и проделанным в центральной части тоннелем. Этот тоннель не только повышает жесткость основы, но еще и выступает каналом для прокладки некоторых составных элементов авто – топливных и тормозных трубопроводов, труб системы отвода выхлопных газов, а в задне- и полноприводных авто – еще и для размещения ряда узлов трансмиссии. В некоторых авто в днище дополнительно проделывается ниша для размещения запасного колеса (в задней части).

Одной из основных функций передней части кузова авто является обеспечение пассивной безопасности. При фронтальном столкновении составляющие передка принимают на себя весь удар, и деформируясь гасят энергию. Поскольку для этого необходима достаточно высокая прочность, конструкция передка включает в себя продольные лонжероны. В авто с переднемоторной компоновкой они также выступают в качестве конструкции для крепления мотора. Дополнительно для выполнения этой функции передняя часть может комплектоваться подрамником.

Также в состав этой части входят передний щит, отделяющий мотор от салона, панель для крепления оптики и радиаторной решетки, боковины с колесными арками, которые могут быть выполнены заодно с крыльями. Но зачастую крылья делают съемными, поэтому являются навесной частью, так же, как и бампер с решеткой радиатора. Передняя часть сверху накрывается капотом – специальной крышкой.

Примерно такую же компоновку имеет и задняя часть, но зачастую крылья у нее входят в конструкцию и не являются съемными.

Дополнительно заднее крыло входит в конструкцию боковины кузова. Помимо нее боковина включает в себя пороги – одни из основных элементов, которые на ряду с лонжеронами обеспечивает жесткость конструкции.

К боковинам также относятся стойки – передняя, средняя и задняя, к которым крепиться крыша – цельноштампованный лист металла заданной формы. Съемными элементами этой составляющей являются двери авто.

В целом, днище с порогами и стойки с крышей и дверьми формируют отсек для размещения пассажиров.

Как уже отмечено крепления составных элементов осуществлено при помощи сварки, что делает конструкцию кузова неразъемной, поэтому многие компоненты одновременно относятся к нескольким его составляющим частям.

Стоит сказать, что состав кузова автомобиля может не иметь каких-то определенных частей. К примеру, в кузове кабриолет крыша отсутствует как таковая. Но поскольку в обычной компоновке нагрузка распределяется и на нее (за счет цельной конструкции), и крыша тоже в некоторой мере обеспечивает жесткость, то в кабриолете для компенсации снижения жесткости кузова усиливают пороги и двери.

Компоновка кузовов

На конструктивные особенности кузова автомобиля также влияет и компоновка. Все существующие типы несущей части по этому параметру подразделяются на:

  1. Однообъемные;
  2. Двухобъемные;
  3. Трехобъемные.

Суть разделения кузовов авто по этому критерию сводится к тому, на сколько частей поделен кузов.

Особенность однообъемной компоновки заключается в том, что разделения между моторным отсеком, салоном и багажником – нет (но это условно). Еще этот вид компоновки называют вагонным.

В авто с таким кузовом передняя часть вообще отсутствует, а двигатель помещен в специальную нишу отсека для размещения пассажиров и груза. Отсутствие разделения между отсеками считается условным потому, что двигатель все же отделен от кабины перегородкой.

Однообъемный кузов автомобиля Tata Nano

В свою очередь однообъемный кузов делится на:

  1. Грузовой;
  2. Пассажирский;
  3. Грузопассажирский.

Разница между ними сводится к тому, под что большая часть внутреннего объема кузова отведена. Так, в грузовом для размещения пассажиров отведен совсем незначительный объем, в который входит также и отсек для мотора (по сути, водитель сидит возле, а то и вовсе на двигателе), а все остальное пространство отведено под размещение грузов.

В пассажирском же варианте весь доступный объем предназначен для размещения пассажиров, а под груз выделяется небольшое пространство (которого и вовсе может не быть).

Грузопассажирский кузов отличается тем, что внутренний объем условно делится на два отсека (пассажирский, грузовой). В некоторых случаях все пространство авто заполнено сиденьями для пассажиров, которые можно быстро демонтировать или сложить, тем самым получить грузовой отсек.

Двухобъемный кузов автомобиля включает в себя отдельно переднюю часть, являющуюся моторным отсеком и салон, который совмещен с отсеком для перевозки грузов. Самыми распространенными представителями такой компоновки являются хэтчбек и универсал. Также она используется у внедорожников с кроссоверами.

Двухобъемный кузов кроссовера

В большинстве случаев основная часть салона отведена под размещение пассажиров, а для груза отводится не очень много места. Но если взять универсал, то очень часто конструкторы делают задние сиденья складывающимися, что значительно повышает размеры грузового отсека, делая авто, по сути, грузопассажирским. Для доступа к грузовому отсеку в этом типе предусмотрена отдельная дверь – задняя (в некоторых авто она двойная).

Трехобъемный кузов автомобиля отличается тем, что моторный отсек, салон и грузовой отсек отделены перегородками друг от друга. Основным представителем такой компоновки является седан.

Современные реалии

Напоследок отметим, что конструкторами разработано большое количество разнообразных типов кузовов (перечисленные выше являются основными из них). Из-за этого в некоторых случаях разница между компоновками нивелируется.

К примеру, лифтбек имеет трехобъемную компоновку. Но у него крышка багажника объединена с задним стеклом, поэтому является, по сути, задней дверью. Вот и получается, что вроде и отдельный багажник есть, но в то же время он входит в состав салонного отсека (поскольку открывая багажник получаем одновременно и доступ к салону). И таких примеров несколько.

Но в целом, широкое разнообразие несущих кузовов позволяет делать автомобили разных типов и назначения.

autoleek.ru

Типы кузовов легковых автомобилей.


Кузова легковых автомобилей




Кузова легковых автомобилей предназначены для перевозки водителя, пассажиров и классифицируются по числу объемов и по конструкции. По числу объемов различают однообъемный, двухобъемный и трехобъемные кузова.

Однообъемный кузов имеет один видимый объем, в котором объединены пассажирский салон и отделения для двигателя и багажа. Такой кузов внешне напоминает кузов микроавтобуса.

Двухобъемный кузов состоит из пассажирского салона, объединенного с багажником, а отделение двигателя занимает отдельный объем, т. е. двигатель жесткой перегородкой отделен от пассажирского салона. В таком кузове нет отдельного багажника, и в багажное отделение возможен доступ из пассажирского салона.

Трехобъемный кузов состоит из трех явно обособленных жесткими перегородками отделений – пассажирского, багажного и двигателя. Прямой доступ к каждому из отделений возможен только снаружи автомобиля.

По конструкции различают множество типов легковых кузовов. Основные из них – фаэтон, лимузин, кабриолет, седан, родстер, купе, пикап, универсал и хэтчбек. Кроме того, встречаются такие названия конструкций кузовов легковых автомобилей, как внедорожник, минивэн, минифургон и некоторые другие. При этом одна и та же конструкция кузова в различных странах может иметь разное название, например, седан в Англии называют «салун», в Италии – «берлина» и т. п.

***

Типы кузовов легковых автомобилей

Седан – наиболее распространенный в настоящее время тип кузова легкового автомобиля. Седан является трехобъемным кузовом (раздельные багажное, моторное отделения и пассажирский салон). Такой кузов может быть двух- или четырехдверным с двумя (в отдельных случаях – с тремя) рядами сидений. Задней двери в седане нет. Седан имеет наибольший «каламбур» названий. В США и Японии седаны называют «хетчбек», в Италии – «берлина», в Англии – «салун», а в Австрии и Германии их даже иногда называют «лимузинами». Двухдверные седаны в США и Англии иногда называют «котч» или «тюдор», а четырехдверные – «фордор».

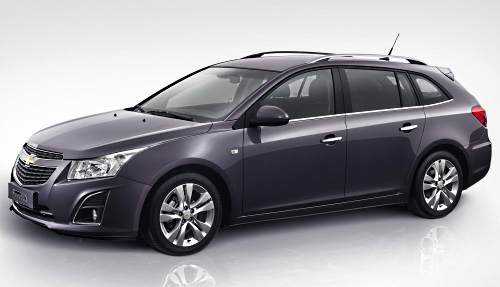

Универсал – применяется на легковых автомобилях малого и среднего классов. Это двухобъемный закрытый трех- или пятидверный грузопассажирский кузов, у которого при складывании заднего ряда сидений увеличивается багажное отделение. Имеется задняя дверь. В США универсалы называют «стейшн вэгон», в Англии – «эстейт», во Франции – «бреак», а в Италии – «фамильяле».

Хэтчбек (или хэтчбэк) – очень распространенный кузов, применяемый на легковых автомобилях особо малого, малого и среднего классов. Он тоже имеет несколько названий, например, - «комби», «лифтбек», «свингбек». Название «хэтчбек» (англ. hatchback) происходит от «hatch» - люк и «back» - сзади. Хэтчбек является двухобъемным закрытым трех- или пятидверным кузовом с двумя рядами сидений. Как и следует из названия кузова, имеется задняя дверь. Конструктивно хэтчбек занимает промежуточное положение между универсалом и седаном. Багажник в таком кузове отделен от пассажирского салона легкосъемной полкой. При складывании заднего ряда сидений объем багажного отделения увеличивается, благодаря чему в хэтчбеке можно перевозить существенно больше груза, чем в седане, но меньше, чем в универсале такого же класса.

Иногда в серии кузовов типа хэтчбек отдельно выделяют кузов лифтбек. Лифтбек отличается от хетчбека большей длиной заднего свеса: у лифтбека он по длине примерно такой же, как у седана одинакового класса. Задняя часть крыши при этом может быть как покатой, так и (реже) ступенчатой, напоминающей седан. По сути, лифтбек является переходным типом кузова между седаном и хэтчбеком.

Купе – применяется на легковых автомобилях особо малого класса. Это закрытый трехобъемный двухдверный кузов с одним (реже – двумя) рядами сидений. Иногда название «купе» распространяется на двухдверные седаны. Задней двери в купе, как и в седане нет. Купе с плавно нисходящей назад крышей называют «фастбеком». В Италии кузов купе называют «берлинетта».

Фаэтон применяется на легковых автомобилях среднего и высшего класса. Раньше фаэтоны часто называли «торпедо». Это полностью открывающийся двух- или трехобъемный кузов, имеющий две или четыре двери, два (реже три) ряда сидений, складной матерчатый верх и съемные матерчатые боковины с окнами.

Кабриолет применяется на легковых автомобилях среднего и высшего классов. Это частично открывающийся трехообъемный двух- или четырехдверный кузов с двумя (реже тремя) рядами сидений, складным матерчатым верхом и жесткими боковинами, которые иногда выполняются в виде выдвигаемых из дверей оконных рамок.

Лимузин применяется на легковых автомобилях высшего класса. Это закрытый трехобъемный кузов с двумя или тремя рядами сидений, имеющий застекленную перегородку позади переднего сиденья. Сиденья среднего ряда иногда выполняют откидными. Благодаря застекленной перегородке лимузин можно было бы отнести к четырехобъемному типу кузовов, но следует учитывать некоторую возможность доступа между отделенями водителя и пассажиров.



Отдельный тип кузова легкового автомобиля – стрейч, напоминает удлиненной базой кузов лимузина. От лимузина стрейч отличается тем, что удлинение салона достигается посредством физической врезки в кузов дополнительной секции, расположенной между передними и задними дверьми. Фактически стрейч – удлиненный седан.

Еще два редких типа кузовов легковых автомобилей, являвшиеся предшественниками лимузина – брогам и рондо.
Брогам - кузов, имеющий закрытую заднюю часть для пассажиров (с жесткой крышей) и открытую переднюю часть для водителя (напоминающую место извозчика в конке). Рондо напоминает брогам, но здесь все наоборот: передняя часть, где сидит водитель, имеет жесткую крышу, а пассажирский салон оборудован складной крышей.
Кузова типа брогам и рондо в настоящее время массово не выпускаются и являются раритетными.

Родстер – полностью открывающийся трех- или двухобъемный кузов с одним (реже двумя) рядами сидений. У некоторых родстеров вместо багажника устанавливают два дополнительных сиденья. Конструктивно родстер напоминает фаэтон, но, в отличие от него, имеет укороченную базу. Второе название родстера - «спайдер» чаще употребляется в европейских странах. Автомобили с кузовами родстерами очень популярны в странах с жарким климатом.
Разновидностью спортивного двухместного родстера является кузов тарга. Тарга – трех- или двух объемный кузов легкового автомобиля с одним рядом сидений, с жёстко закреплённым ветровым стеклом, дугой безопасности позади сидений, съёмной крышей и задним стеклом.

Пикап относится к грузопассажирским кузовам автомобилей. Это двухобъемный кузов на базе легковой модели с закрытой кабиной, одним (реже – двумя) рядами сидений, и грузовой платформой, зачастую оборудованной откидными сиденьями в виде скамеек.
Отдельным типом кузова является фургон. Это название закрепилось за закрытыми кузовами грузовых автомобилей, но существуют фургоны на базе легковых автомобилей. Кузов таких фургонов предназначен для перевозки грузов, а водитель и пассажир располагаются в отдельной кабине. Верхняя часть кузова-фургона легкового автомобиля может быть съемной, тогда фургон превращается в пикап.

Минивэн – кузов легкового автомобиля повышенной пассажировместимости. Автомобили этого класса имеют высокий большой кузов, багажник и просторный салон, рассчитанный на 5-7 пассажиров. Считается транспортным средством, идеальным для многодетных семей и семейных путешествий. Автомобили вместимостью 8…9 пассажиров относят к микроавтобусам, которые занимают промежуточное место между легковыми автомобилями и автобусами.

Иногда среди конструкций кузовов легковых автомобилей выделяют внедорожник и кроссовер.
Внедорожник - тип закрытого двух или трехобъемного кузова трех- или пятидверного автомобиля, обладающего повышенной проходимостью и увеличенным дорожным просветом. Кузов внедорожник обычно имеет высокие потолки и высокую посадку.
Кроссовер - тип закрытого кузова автомобиля, сочетающий в себе конструктивные черты внедорожника и универсала или хетчбека. По проходимости автомобили-кроссоверы значительно уступают внедорожникам и, как правило, компактнее.

***

Устройство кузова автомобиля ВАЗ



k-a-t.ru

Типы кузова автомобиля - описание с фото

Любители автомобилей часто говорят на непонятном для дилетанта языке. У них свои «заморочки» и, как правило, непонятный для многих сленг. А находиться будто в другом мире среди людей, «взахлеб» обсуждающих очередную автомобильную историю либо коллегиально решающих проблему поломки чьего-либо железного коня, уютно далеко немногим.

Естественно, в компании ярых фанатов автомобилей  попадают не все и не на каждом шагу. Но встречаются моменты, когда люди теряются и в, казалось бы, самых азах автомобильной теории. Проведем ликбез по одному из таких пунктов.

Итак, должно быть, вы наслышаны о том, что существуют машины с типом кузовов седан, хэтчбек, универсал, кабриолет… быть может, вы назовете еще парочку, но не каждый способен с уверенностью и точностью описать всех их. А даже, если здесь я не прав, то в том, что вы не сможете назвать и 10 типов кузова автомобиля, я все равно почти уверен. Кстати, это совершенно неудивительно, ведь в жизни многие из них нам могут даже и не встретиться. Но знать, что они существуют все же стоит.

Поэтому давайте рассмотрим, какие типы кузовов легковых автомобилей существуют на сегодняшний день.

Итак, классификация автомобилей по типу кузова.

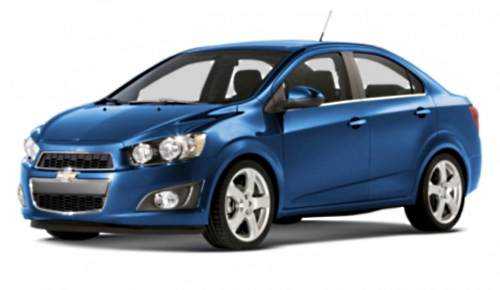

1. Седан.

Один из самых востребованных типов закрытого кузова, имеющего два ряда сидений. Багажник в таком авто структурно отделен от пассажирского салона и не имеет открывающейся двери в задней стенке. Седан может встречаться как с четырьмя дверьми, так и с двумя («Волга»; «Жигули»1,3,5,7-ой моделей; «Запорожец»; Фольксваген Поло, Джетта; Пежо 406, 607, БМВ 3, 5, 7 серии; Ауди 80, А4, А6; Опель Вектра и т.д.).

2. Универсал.

Если крышку кузова седана продлить до его заднего бампера, при этом сделав люк в задней его части открывающимся, то из седана как раз и получится универсал, который чаще всего выбирают те, кто нуждается  в большом багажнике или месте для перевозок неких грузов.

Универсал чаще всего имеет 2 рада сидений (ВАЗ-2102,2104), но иногда можно встретить и 3 («Волга» ГАЗ-24). При этом авто с таким типом кузова (Фольксваген Пассат, Гольф; Опель Астра, Вектра; Ситроен Хантия, Форт Эскорт; Пежо 307 и т.д.) будет дороже своего аналога в кузове седан на процентов 10.

3. Фургон.

Этот кузов внешне может напомнить универсал, но при этом в нем будут отсутствовать боковые двери и окна («Москвич»-412 «каблучок»; Фольксваген Транспортер, Графтер, Кэди; Пежо Боксер; Форд Транзит Кастом и т.д.).

4. Хэтчбек.

Автомобиль с данным кузовом сможет справиться с задачами универсала по перевозке багажа, но при этом он останется менее габаритным и более привлекательным.

Хэтчбек (Тайота Ярис; Опель Астра; Пежо 206; Киа Кид и т.д.) имеет открытый задний люк и короткий задний свес. Он может быть и трехдверным (ВАЗ-2108), и пятидверным (ВАЗ-2109). При этом задний люк учитывается, как дверь.

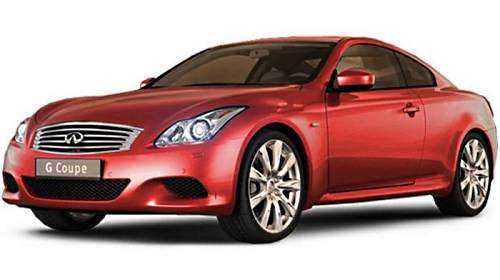

5. Купе.

Купе – закрытый кузов авто, имеющий 2 двери и два ряда сидений (Хонда Цивик, Форд Мустанг, Ауди А5, Фиат Купе и т.д.). При этом передний ряд имеет обычный вид, а задний за счет спадающей крыши прилично узок и на практике бескомфортен для взрослого человека. За это купе часто именуют, как «2+2», т.е. два взрослых и два ребенка.

Отмечу, что в таком автомобиле очень удобно просто ездит на работу, но без попутчиков. А для  семьи, конечно, комфортнее будет все же приобрести автомобиль с типом кузова седан либо универсал.

6. Фаэтон.

Тип кузова, имеющий два ряда сидений, а так же мягкий складывающийся верх в отсутствии боковых стекол. Для передвижения в плохую погоду вместо последних к машине пристегиваются целлулоидные боковины.

У нас, скорее всего, вам не удастся встретитьподобное авто, однако на Западе одно время машины такого плана были очень популярны.

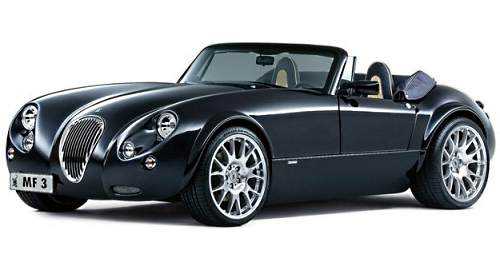

7. Родстер.

Данный тип кузова автомобиля отличает один ряд сидений и мягкий открывающийся верх. Встретить его (например, Смарт Родстер) гарантированно можно лишь в стране с жарким климатом.

8. Кабриолет.

Имеет открытый вид: мягкая крыша авто легко складывается назад, а стекла и рамки дверей при этом остаются неподвижными. В отличие от фаэтона, данный тип кузова имеет несущую конструкцию благодаря жестким дверным рамам.

Примеры кабриолетов: «Победа», Опель Каскада, Ауди А3, БМВ 2 и4 серии, Форд Мустанг и др.

9. Лимузин.

Такой тип кузова, как правило, имеют автомобили высшего класса. Он характеризуется:

  • жесткой перегородкой между водителем и пассажирами,
  • как минимум двумя рядами сидений;
  • и длинной конструкцией.

Примеры: «Чайка» ЗИС-110, Mercedes-Benz W100 и др.

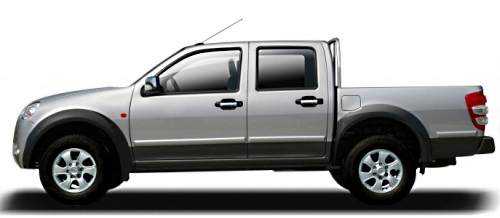

10. Пикап.

Кузов, имеющий обрезанную заднюю часть, предназначенную для перевозки пассажиров и грузов. Это нечто похожее то ли на небольшой грузовик, то ли на большую легковушку.

Примеры: Ниссан Навара, Титан, Додж Рам, Форд F-150 и др.

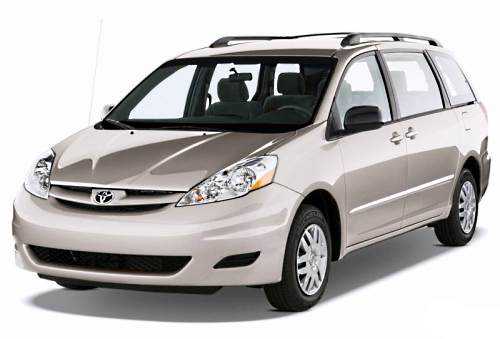

11. Минивэн.

Можно охарактеризовать, как «универсал с повышенной вместимостью», включающий в себя максимум полезной нагрузки («Остин-мини», Фолькваген Мультивэн, Шаран, Кэдди, Опель Мерива, Зафира и т.д.).

Минивэн имеет 3 ряда сидений с более вертикальным положением (нежели все тот же универсал).

12. Кроссовер.

Тип кузова, включающий в свои характеристики высокую посадку, большой клиренс и высокий потолок. Такие автомобили (Киа Спортэдж, Фолькваген Тигуан,БМВ Х5, Тайота Рав 4 и т.д.), как правило, имеют полный привод, но при этом они не предназначены для труднопроходимых мест. За это в народе его называют «паркетник».

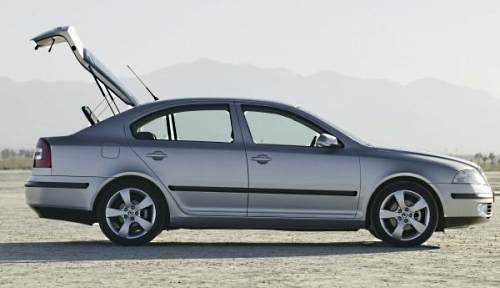

13. Лифтбек.

Тип кузова, имеющий задний свес примерно такой же, как и авто с типом кузова седан, однако его задний люк поднимается, как у хэтчбэка.

Примеры: Фолькваген Гольф, Тайота Ярис, Ситроен С5, Фиат Стило, Опель Астра и др.

14. Фастбэк.

Это, так называемая, «смесь» типов кузова. Фастбэк имеет покатую крышу, задний люк, подобный хэтчбэку, но без двери в задней стенке и с неподвижным задним стеклом.

Примеры: Форт Мустанг Фастбэк, Хонда Цивик Фастбэк и др.

Рекомендую прочитать:

autoepoch.ru

Типы кузовов легковых автомобилей

Автомобили могут иметь множество вариантов и видов кузовов. Классификация не всегда однозначна, различные специалисты и производители автомобилей, могут трактовать нижеприведённые названия по-разному.

Классификация автомобилей по типу кузова: закрытые, открытые и число объёмов.

Кузова закрытого типа:

Седан: лидер по распространённости в мире автомобильных кузовов, данный кузов может быть с двумя и четырьмя дверьми, иногда седан может иметь пять дверей (с учетом багажника). Кузов седан оснащается двумя рядами полноразмерных сидений, без задней двери. У седанов, есть подвид двухдверный седан (Тудор), от кузова купе отличается наличием двух рядов полноценных рядов сидений и стандартной четырёх дверной базой седана.

Хардтоп: вариант оформления многих видов кузовов, например, седана, купе, универсал. Главная отличительная особенность заключается в отсутствии центральной стойки и рамок стёкол.

Универсал: грузопассажирский двухобъёмный кузов, с пятью дверьми или реже с трёхдверным исполнением, кузов выполнен на основе седана с дополнительной дверью в задке, задний свес длиннее чем у седана или такой же.

Хэтчбек: данный двухобъёмный грузопассажирский кузов является родственником универсала, с тремя или пятью дверями. Характерное различие меньшая длинна заднего свеса, вследствие чего меньшая грузоподъёмность.

Купе: трёхобъёмный двухдверный кузов, с явно выраженным спортивным силуэтом, с одним рядом сидений, либо с задними, но менее вместительными. Существуют люксовые варианты, данного кузова, в которых увеличен уровень комфорта, как для задних, так и для передних пассажиров.

Лимузин: кузов легкового автомобиля закрытого типа, считается высшим классом, выполнен на основе кузова седана. Колёсная база удлинена, имеется перегородка за передним сидением. Не стоит путать кузов лимузин с длиннобазным седаном без перегородки.

Микроавтобус: это автобус особо малого класса, имеющее более 8 мест для сидения, имеющее небольшой диаметр колёс и высотой салона, длиной до 5 метров.

Минивэн: данный кузов может выполняться в однообъёмном и двухобъёмном исполнении.
В России минивены имеют ещё одно название — универсал повышенной вместимости.

Таун-кар: кузов с увеличенной высотой крыши.

Комби: двухобъемный кузов, с задней дверью, предназначенный для перевозки грузов и пассажиров. В германии слово комби, употребляется для любого автомобиля имеющего в своей конструкции дверь в задней части.

Лифтбек: тот же хэтчбек, но с более длинной задним свесом (как у седана). Может иметь два и три объёма.

Фастбэк: кузов объединяет несколько типов кузовов, главный признак форма крыши имеет покатый силуэт, плавно переходящий в крышку багажника.

Кузова открытого типа:

Кабриолет: автомобильный кузов открытого типа, может выполнятся с двумя и четырьмя дверьми. Автомобили с кузовом кабриолет оснащаются складной крышей.

Родстер: кузов с двумя посадочными местами, оснащается мягкой складываемой крышей.

Фаэтон: автомобильный кузов с четырьмя дверьми, оснащённый складываемой мягкой крышой. Число посадочных мест варьируется от 5 до 6.

Ландо: кузов легковых автомобилей с открывающимся верхом, крышей для задних сидений.

Брогам: кузов легковых автомобилей, крыша которых имеет складную или съёмную часть на передними сидениями.

Тарга: тип кузова легкового автомобиля, разновидность спортивного двухместного родстера.

Спайдер: автомобильный кузов с двумя дверьми. Отличие от родстера заключается в более узком лобовом стекле.

Шутингбрейк: тип кузова автомобиля, для перевозки охотников и снаряжения.

Типы грузопассажирских кузовов:

Пикап: автомобильный кузов с открытой платформой, представляет собой модификацию легкового автомобиля или внедорожника.

Фургон: автомобильный кузов имеющий позади кабины сплошную часть кузова, предназначен для перевозки людей и грузов.

Типы кузовов по числу объёмов:

Классификация кузовов по числу объёмов – это градация по визуальному признаку объёмов, можно выделить: одно, полутора, двух и трёхобъёмные кузова.

Число внешних визуальных объёмов, определяется по явно выраженным геометрическим фигурам, если смотреть на автомобиль сбоку.

Например у кузова типа седан, можно выделить три объёма, а именно: капот, салон и багажник.

К двухобъёмникам можно отнести хэтчбек и универсал. Тот же хэтчбек, можно отнести к полуторообъёмникам, в случае слабо выраженного капота.

class-car.ru

Общее устройство кузова автомобиля. Применяемые материалы

Несущий кузов, характерный для большинства легковых автомобилей, содержит полые элементы, изготовленные из листовой стали, на которых устанавливаются и крепятся сваркой кузовные панели. В зависимости от типа автомобиля, около 5000 сварных точек должны быть выполнены вдоль сварочных фланцев общей длиной 120…200 м. Ширина сварочного фланца составляет 10-18 мм. Другие части (передние крылья, двери, капот, крышка багажника) крепятся к опорным конструкциям кузова на болтах или с помощью точечной сварки. Существуют также каркасные и скелетные типы конструкций кузовов.

В качестве материала для кузовов применяется тонколистовая сталь. Наиболее преобладающая толщина 0,75…1 мм, однако, отдельные части кузова могут иметь толщину от 0,6 до 3,0 мм.

Для изготовления высоконапряженных конструктивных элементов применяется высокопрочная низколегированная листовая сталь. Некоторые детали кузова, например, бампера, молдинги, люки, спойлеры, решетки радиаторов, облицовки надколесных ниш, колпаки и др. могут  изготавливаться из пластмасс.

Общая конструкция кузова легкового автомобиля показана на рисунке.

Рис. Кузов легкового автомобиля:
1  – подоконная балка; 2 – передняя балка крыши; 3 – лонжерон крыши; 4 – задняя балка крыши; 5 – задняя стойка кузова; 6 – задняя панель; 7 – пол в задней части кузова; 8 – задний лонжерон; 9 – средняя стойка кузова; 10 – поперечина под задним сиденьем; 11 – передняя стойка; 12 – поперечина под сиденьем водителя; 13 – порог; 14 – надколесная ниша; 15 – поперечная балка опор двигателя; 16 – передний лонжерон; 17 – поперечина передняя; 18 — поперечина радиатора

Для защиты кузова от коррозии при изготовлении кузова применяются следующие меры:

  • снижение до минимума фланцевых соединений, острых кромок и углов
  • устранение зон, где могут скапливаться пыль и влага
  • выполнение отверстий для предварительной антикоррозионной обработки и обработки методом электрофореза
  • обеспечение доступности к элементам кузова для ввода ингибиторов коррозии
  • обеспечение вентиляции полых элементов
  • предотвращение проникновения пыли и влаги в скрытые полости
  • выполнение дренажных отверстий
  • снижение до минимума зон, подвергаю­щихся воздействию ударов камней
  • покрытие нижней части кузова и тех частей кузова, которые в наибольшей степени подвержены коррозии (двери и силовые элементы в передней части автомобиля) специальными защитными средствами

Для снижения массы кузова, при сохранении его прочности, в современных автомобилях применяют высокопрочную сталь, доля которой в верхней и нижней частях кузова составляет  50…60%. Применение высокопрочной листовой стали позволяет снизить массу применяемых деталей кузова на 25%.

Стальной листовой материал современных автомобилей подвергается электролитиче­скому или термическому цинкованию. Соединение отдельных деталей кузова производится с помощью лазерной сварки, обеспечивающей абсолютно гладкие швы.

Фланцы, подверженные активному коррозион­ному воздействию, обрабатываются специальными пастами (поливинилхлорид или эпоксидная смола) в зоне расположения точечных швов.

Перспективным направлением в развитии автомобильных кузовов является применение алюминия и в 2005 году масса алюминиевых деталей на один автомобиль в Европе составляет 130 кг. Среди новых материалов, активно завоевывающих автомобилестроение, следует назвать пеноалюминий  – чрезвычайно легкий, жесткий, с высоким энергопоглощением при столкновении. Металлические пенистые структуры обладают и высокими характеристиками, обеспечивающими шумоизоляцию и термостойкость, однако стоимость деталей из такого материала выше, чем у стальных, примерно на 20%.

Разработан новый материал «AAS» трехслойной структуры, способной кардинально изменить конструкцию кузова и снизить его массу до 50%.

В конструкции концептуальных автомобилей компаний «Ауди» и «Даймлер-Бенц» использованы каркасы из прессованных алюминиевых профилей. Масса кузова модели «Ауди А8» за счет этого снижена до 810 кг.

Структура передней части современных легковых автомобилей  разработана таким образом, чтобы в случае легкого ДТП (скорость до 15 км/ч) необходимо было менять только поперечину бампера 5 и прикрепленные к ней поглотители энергии деформации 1. Если повреждения структуры автомобиля более значительны, тогда может возникнуть необходимость замены лонжеронов, для этого также следует отвернуть болтовое соединение. Все значительные повреждения в передней части автомобиля могут быть устранены только сваркой соответствующих оригинальных деталей.

Рис. Нижняя часть легкового автомобиля Audi:
1 – поглотитель энергии; 2 – лонжерон 1; 3 – лонжерон 2; 4 – болтовое соединение; 5 – поперечина бампера

Большой интерес представляет новый пластиковый материал под маркой «Fibropur». В его структуре – полиуретан и натуральные волокна (лен и сизаль в равных пропорциях). Детали из такого пластика отличаются легкостью, жесткостью, ударной вязкостью и меньшей стоимостью в сравнении с полиуретаном.

Замены металлических узлов и деталей на пластиковые позволили уменьшить стоимость их производства. В результате уже на нынешнем этапе создаются условия для снижения себестоимости автомобиля на 20 … 30%.

В настоящее время 48% всех пластмассовых деталей в легковом автомобиле приходятся на долю внутренней отделки кузова. Однако пластмассы применяются и в других агрегатах автомобилей – например, самоклеящиеся листовые материалы для повышения жесткости и прочности кузова из тонких стальных листов, оконные стекла из поликарбоната, которые на 40% легче, всасывающие патрубки из полиамида на двигателях.

В последнее время производители транспортных средств все большее внимание обращают на химические способы соединения узлов и деталей автомобиля. Так, компания «Крайслер» разрабатывает концептуальный автомобиль (CCV) с кузовом из термопластов, соединенный с рамой специальным клеем.

Стекла кузовов легковых автомобилей выполняют многослойными с высокой теплоотражающей способностью. Такие стекла эффективно защищают от теплового воздействия извне, причем теплоотражающая способность никак не сказывается на их прозрачности. Они уменьшают интенсивность ультрафиолетовых лучей и обладают шумоизолирующими свойствами. Для этого в многослойной структуре стекла предусмотрены защитная и отражающая прослойки. Многослойная конструкция травмобезопасна, потому что между слоями стекла находится защитная пленка, предотвращающая образование осколков.

Производители автомобилей большое внимание уделяют травмобезопасным конструкциям кузова, которые описаны в разделе  «Системы пассивной безопасности».

ustroistvo-avtomobilya.ru

Какие бывают типы кузовов легковых автомобилей

Седан

Наиболее популярный тип закрытого кузова с двумя рядами сидений. Седан может быть как 4-дверный (отечественные "Волги", "Жигули" первой, третьей, пятой, седьмой моделей), так и 2-дверный (в СССР он был представлен лишь "Запорожцем").

Универсал


Если продлить крышу кузова типа седан до заднего бампера и сделать в задней части автомобиля открывающийся люк, получится универсал - пассажирский кузов с двумя (ВАЗ-2102, 2104), редко тремя ("Волга" ГАЗ-24) рядами сидений. Автомобиль с таким кузовом дороже седана приблизительно на 10 %. Однако он достаточно доступен, и коммерсанты сегодня охотно покупают "четверки", где, сложив заднее сиденье, можно перевозить груз. Впервые производством универсалов занялась в 1928 году фирма "Форд". До того как выпуск новых кузовов был поставлен на конвейер, их изготавливали по старым технологиям - с деревянным каркасом и такой же облицовкой. Сегодня в Америке, выпускающей 20 % мировых универсалов, возвращается мода на деревянную облицовку, поэтому часто универсалы делают из стали, наклеивая на боковины автомобиля пленку под дерево.

Фургон


Кузов легкового автомобиля, внешне напоминающий универсал, однако в нем отсутствуют окна и боковые двери (например, одна из модификаций "Москвича-412" типа "каблучок").

Хэтчбэк


С появлением универсалов была решена проблема перевозки грузов на легковых автомобилях. Однако многих автовладельцев не устраивал и этот кузов: "Непрестижно! Как будто едешь на грузовике". И у дизайнеров появилась идея: сделать такой автомобиль, чтобы он не напоминал грузовой и вместе с тем выполнял ту же функцию. Так появился первый хэтчбэк - маленький и функциональный "Рено-16", пользовавшийся огромным спросом, - короткий задний свес, практически исчез багажник, но остался люк в задней части. Причем кузова типа хэтчбэк могут быть как трехдверными (задний люк считается дверью, как ВАЗ-2108), так и пятидверными (ВАЗ-2109).

Купе


Закрытый 2-дверный кузов автомобиля с двумя рядами сидений. Но если передний ряд выполнен как обычно, то задний из-за спадающей крыши, значительно заужен и предназначен по сути для детей. Такой тип кузова часто называют "2+2" - два взрослых, два ребенка. Автомобили-купе очень изящны и престижны, однако по комфортности все же уступают седану из-за своей тесноты. Так, владелец итальянской дизайнерской фирмы "Итал-дизайн" Джорджето Джуджаро на одном из автосалонов, кряхтя, вылез из низкого купе со словами: "Я делаю такие автомобили только для того, чтобы все наконец поняли, что седаны гораздо удобнее".

Фаэтон


Кузов с двумя рядами сидений и мягким складывающимся верхом без боковых стекол. В наше время это, конечно, уже экзотика, однако в конце прошлого века фаэтоны были достаточно популярны, особенно на Западе. Для езды в непогоду их совершенствовали пристегивающимися целлулоидными боковинками. Такая конструкция позволяла передвигаться в фаэтоне и в снег, и в дождь.

Родстер


Автомобиль с мягким открывающимся верхом и одним рядом сидений. Кузова-родстеры очень популярны в странах с жарким климатом.

Кабриолет


Открытый тип кузова, три котором рамки дверей и боковые стекла остаются неподвижными, а мягкая крыша складывается назад. Благодаря жестким дверным рамам кузов-кабриолет в отличие от фаэтона приобретает несущую способность. Очень характерный пример такого кузова - это наша "Победа" с мягким верхом. Очень часто кабриолетами у нас называют кузова типа родстер, что неправильно.

Лимузин


Тип кузова, имеющий не менее двух рядов сидений и жесткую перегородку между отделением для водителя и пассажирским салоном для того, чтобы отделить VIP-персон от обслуживающего персонала. Как правило, все автомобили высшего класса имеют кузова типа лимузин. Отечественные лимузины хорошо знакомы нам по праздничным парадам на Красной площади ("Чайка" ЗИС-110).

Брогам


Тип кузова, имеющий закрытую заднюю часть для пассажиров (с жесткой крышей) и открытую переднюю часть для водителя. Сегодня такую экзотику на улице уже не встретишь, но при большом желании и соответствующих возможностях вам изготовят брогам на заказ.



Ландо


Здесь все с точностью до наоборот: передняя часть, где сидит водитель, имеет жесткую крышу, а пассажирская часть - складная. Название этому кузову дала одноименная прогулочная карета с мягким складным верхом и двумя рядами сидений, располагавшихся визави (друг напротив друга). Посередине находилась дверь, а впереди - место для кучера.

Тарга


Очень редкий тип кузова. Здесь открытой остается лишь средняя часть автомобиля с мощной стойкой (мягкая крыша убирается в багажник), а задняя часть наглухо закрыта стеклом. Подобный тип кузова получил распространение на модели Porsche 911 Targa.

Пикап


Грузопассажирский кузов на базе агрегатов легкового автомобиля. Обрезали кузов - и получилась не то легковушка, не то маленький грузовичок. Одно время у нас выпускали "Москвич-2141-пикап", затем он перестал пользоваться спросом, и производство прекратили. Своеобразный бум пикапы переживают сегодня в Америке. Мало того, что их обожают фермеры, так они еще и вошли в моду у молодежи. Конечно, грузы тинейджеры в них не перевозят, зато смотрится машинка стильно.

Минивэн



Слово "минивэн" как определение типа кузова автомобиля в нашей стране упорно не хочет приживаться. В лучшем случае эти машины называют микроавтобусами, в худшем - "рафиками". Более научное определение минивэна в России - "универсал повышенной вместимости". Перед дизайнерами всегда стоит задача: в минимальных габаритах разместить как можно больше полезной нагрузки. А полезная нагрузка - это пассажиры и багаж. Начались минивэны с автомобиля "Остин-мини", про который говорили, что он внутри больше, чем снаружи. Решили задачу довольно просто: придали более вертикальное положение сиденьям и вместо двух рядов установили три. Получился минивэн.

Хартоп


Закрытый тип кузова с двумя рядами сидений, выпускавшийся только в Америке. Что-то типа фаэтона, но с жестким неподвижным верхом. Средняя боковая стойка двери здесь присутствовала лишь декоративно, так что, когда опускали стекла, стойка опускалась вместе с ними. Получался почти открытый кузов. Широкого распространения хартоп не получил, поскольку не отвечал требованиям безопасности. Ведь при возможном опрокидывании такого автомобиля кузов в нем напрочь сминался.

Комби


Название «комби», «комби-лимузин» происходит из немецкоязычной терминологии, и означает в оригинале автомобиль с дополнительной дверью в задней стенке кузова. Отличие этого кузова от хетчбека в том, что длинна кузува у него практически как у седана.

Кроссовер



Этот тип кузова имеет следующие особенности:

  • большой клиренс,
  • высокая посадка,
  • высокий потолок.

В строительстве этого типа кузова зачастую используют конструкцию несущий кузов. Хотя автомобили с этим типом кузова зачастую имеют полный привод, однако они не предназначены для труднопроходимой местности, за что получили народное название "Паркетник".

Лифтбэк



В переводе с английского лифтбэк означает поднимающаяся задняя часть. Задний свес у этого кузова длиннее хетчбэка, при этом примерно такой же как у седана. Задняя часть крыши может быть покатой либо ступенчатой, которая похожа на седан.

Фастбэк



Этот тип кузова относится сразу к нескольким типам автомобильных кузовов, имеющих особую покатую форму крыши, плавно, без ступеньки, переходящей в крышку багажника. Термин «фастбэк» можно описать так:

  • в значении тип линии крыши - это любой автомобиль с покатой крышей,
  • в значении тип кузова может означать в том числе кузов, по форме напоминающий хэтчбек, но не имеющий двери в задней стенке, с неподвижным задним стеклом и обычной крышкой багажника под ним.

Спайдер


Тип открытого двухместного кузова, как правило спортивного автомобиля; этот термин зачастую используется в Европе. В Америке такие автомобили называют «родстер».

carmanz.com

Кузов легкового автомобиля - устройство, какие типы кузовов бывают

Легковой автомобиль имеет несущий кузов, что в отличие от рамы позволяет уменьшить вес машины. Большое количество легковушек имеют несущий кузов, который воспринимает на себя нагрузки поступающие на автомобиль.

Какие бывают типы кузовов

  • Внедорожники имеют разгруженный кузов — имеющий с рамой упругое соединение. Этот кузов воспринимает нагрузки только от перевозимого груза и пассажиров.
  • Есть также ещё полунесущий кузов, который соединен жестко с рамой автомобиля, что позволяет усилить данную конструкцию.

Срок службы автомобиля, его комфорт и привлекательность определяет конструкция кузова. Отсюда вывод, что потребительские качества машины и кузов автомобиля единое целое.

Устройство кузова легкового автомобиля

Каркас или корпус — это основа кузова, к которому крепятся остальные узлы и агрегаты автомобиля. Корпус представлен сварной жесткой конструкцией, которая состоит из элементов.

Устройство кузова легкового автомобиля:
1 — передний лонжерон ; 2 — передний щит; 3 — передняя стойка; 4 — крыша; 5 — задняя стойка; 6 — заднее крыло; 7 — панель багажника; 8 — средняя стойка; 9 — порог; 10 — центральный тоннель; 11 — основание; 12 — брызговик.

— Как видите основание кузова сделано в своеобразной форме, по центру проходит тоннель в котором находятся трубопроводы тормозной и топливной системы, а также элементы выпускной системы.

— Если автомобиль с задним приводом, то там размещены узлы трансмиссии. Тоннель усиливает жесткость пола и защищает находящиеся там элементы от неблагоприятных воздействий. Часто в полу находится ниша для запаски и вдоль основания идут лонжероны, они приварены.

— В передней части находятся — передняя панель, передний щит, передние лонжероны, крылья и брызговики. На передних лонжеронах монтируется двигатель и подвеска. Крылья могут быть съемными и несъемными, зависит от конструкции кузова.

— Заднюю часть объединяют задние лонжероны, задняя панель, пол в задней части и брызговики.

— В боковину кузова входят внутренняя и наружная панель. В наружную панель входят задняя, средняя, передняя стойки и порог с задним крылом. Внутренняя панель представлена в виде усилителей стоек.

— Крыша кузова усилена поперечинами и имеет цельную конструкцию. Дверь кузова представлена двумя панелями, на которых монтируется замок и петли двери. Также, внизу двери сделаны отверстия для выхода воды.

Загрузка...

avto-i-avto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
