Кузов у машины где: из чего состоит и название деталей

Содержание

История кузова автомобиля | История, Кузов автомобиля

В книгах, написанных лет сто тому назад, говорилось, что «от экипажа требуется красота, изящество и удобство, как и от хорошего дома». Также не раз приходилось слышать, как кузов называют одеждой, костюмом автомобиля. Это образное название было достаточно верным, когда на раме шасси автомобиля укрепляли кузов старинного образца. Костяком, остовом машины служила рама; на ней монтировали все механизмы, а кузов играл роль красивой оболочки для зашиты пассажиров от ветра, пыли, холода и непогоды. Действительно, это был нарядный «костюм» автомобиля.

Каретные, а затем автокузовные мастера старались придать своим детищам как можно больше сходства с сооружениями строительной архитектуры, с мебелью и отделкой гостиных. Они не связывали своего творчества с идеей быстрого передвижения.

Громоздкие объемы, сложные формы, витиеватые украшения экипажей XIX века были вначале целиком перенесены на автомобили.

Однако со временем все возрастающая скорость потребовала изменения тогдашних привычных форм экипажа.

Для разработки нового вида автомобиля был использован опыт постройки гоночных машин, которые раньше других стали делать длинными, низкими, похожими на рыб. Автомобиль приобрел знакомые нам черты. Правда, сначала он представлял собой еще нечто среднее между каретой и гоночным автомобилем-снарядом. Но линии и формы его постепенно выпрямлялись, сглаживались. Развитие массового производства, особенно холодной штамповки, переход к металлическим закрытым кузовам после первой мировой войны еще более упростили форму автомобиля.

Одновременно с изменением формы автомобильного кузова прошла сложный путь и его конструкция.

Каркас кузова до середины 20-х годов был деревянным, с металлической, фанерной или кожаной облицовкой, как у карет. Крепление к раме осуществлялось болтами с войлочными прокладками или пружинами. Полуэластичное крепление вынуждало делать кузова массивными, иначе они быстро расшатывались, в них появлялись скрипы и стуки. Кузова с деревянным каркасом были дороги в производстве и почти неприемлемы для массового изготовления, в особенности тогда, когда форма их стала более скругленной.

Все это заставило конструкторов работать над созданием цельнометаллических, легких и удобных для массового производства кузовов. Внедрение их осуществлялось путем постепенной замены деревянных деталей металлическими, пока дерево не было полностью устранено из конструкции. Понемногу начали устранять и сами детали каркаса, заменяя их ребрами жесткости, выштампованными в панелях облицовки. Прогресс в холодной штамповке позволил применять панели больших размеров и сложной скругленной формы.

Кузов стал таким прочным и жестким, что невольно напрашивалась мысль использовать эти его качества для монтажа на нем механизмов, а тяжелую, громоздкую раму устранить.

Так и сделали.

Если прежнюю плоскую раму, покоящуюся на рессорах над передней и задней осями, можно сравнить по прочности и жесткости, с дощатым мостиком, переброшенным через канаву, то решетчатый стальной корпус несущего кузова подобен фермам хорошего металлического железнодорожного моста.

При правильном конструктивном решении общий вес несущей системы снижается на 10—15 процентов по сравнению с весом прежних рамы и кузова, вместе взятых.

С исчезновением рамы потеряло значение понятие «шасси». Кстати сказать, слово «шасси» по-французски означает — рама. Автомобиль с несущим кузовом не может существовать и передвигаться без кузова. Отнимите у него кузов — и механизмы повиснут в воздухе. Кузов и механизмы срослись в единое целое, и «костюм» сам стал своего рода механизмом, костяком автомобиля.

Несущими кузовами снабжены советские автомобили «Москвич», «Победа», «Волга», ЗИМ, автобусы Московского, Павловского и Львовского заводов.

У грузовых автомобилей дело обстоит иначе. Здесь, как правило, кузов не может заменить раму, так как кабина занимает небольшую часть длины автомобиля и жесткое соединение ее с рамой не может повлиять на жесткость конструкции в целом. Платформа же для грузов, занимающая большую часть длины машины, не является замкнутой коробкой и не может выполнять роль несущей конструкции. Однако в закрытых грузовых кузовах-фургонах все чаще применяется несущая конструкция.

Типы кузовов очень разнообразны.

Основной тип кузова легкового автомобиля — закрытый, так называемый «седан» или «лимузин». В южных районах удобно применять кузов с откры вающейся крышей — «кабриолет» или «фаэтон». Специальные кузова имеют автомобили-фургоны для почты и развозки мелких товаров, кареты скорой помощи и другие.

Не менее обширен типаж кузовов грузовых автомобилей. Среди них платформы с откидными бортами, без бортов и с высокими решетчатыми бортами для легких сельскохозяйственных грузов, закрытые кузова, изотермические кузова с холодильными установками для скоропортящихся продуктов, кузова-самосвалы для перевозки сыпучих строительных материалов, цистерны для жидкостей, передвижные ремонтные мастерские, киноустановки.

Если добавить сюда городские, пригородные, туристские и междугородные автобусы, машины для уборки улиц, ремонта трамвайных проводов, пожарные, военные, то окажется, что количество основных марок легковых и грузовых автомобилей в несколько раз умножено разновидностями кузовов.

Современный кузов

Современный кузов

— сложное сочетание механизмов и устройств. Так, кузов легкового автомобиля типа «Победа» — «Волга» состоит из 7—8 тысяч деталей. В то время как для большинства деталей двигателя и ходовой части материалом служит сталь, для кузова, кроме тонких стальных листов, требуются дерево, изделия из искусственного и натурального каучука, стекло и пластические массы, кожа, ткани, картон и десятки иных материалов.

Для изготовления и сборки деталей кузова приходится применять, кроме механической обработки, ковки, прокатки, еще и холодную штамповку на гигантских тысячетонных прессах, литье под давлением, сварку всех видов, чеканку, пайку, эмалирование, окраску, металлопокрытия.

Поэтому на современных автозаводах многие цехи в той или иной степени заняты производством кузовов и их деталей. Существуют и специальные кузовные цехи и даже кузовные заводы.

На долю кузова падает около половины веса автомобиля и примерно такая же часть его стоимости. Эта доля увеличилась особенно в последнее время, когда требования к удобствам кузова неизмеримо возросли.

Вентиляционно-отопительная установка, например, состоит из встроенных в корпус кузова труб, по которым свежий воздух вентиляторами подается в пассажирское помещение; фильтров, очищающих, осушающих или увлажняющих воздух; обогревателя (одного или нескольких).

Обогреватель заполнен горячей водой из системы охлаждения двигателя. Его створки направляют теплый воздух к сиденьям, а отходящие от него патрубки — к переднему стеклу. Это предохраняет стекло от запотевания и обледенения. Чтобы вентиляционно-отопительная установка работала надежно, чтобы кузов не слишком нагревался от солнечных лучей и не слишком охлаждался на морозе и ветре, не гудел, как барабан, при колебаниях автомобиля, внутреннюю поверхность кузова покрывают многослойной тепло- и звукоизоляцией из войлока, асбеста, резины, битумной мастики, пластических масс. Затем все это закрывают красивой обивкой.

Самый изысканный комнатный диван кажется очень простым по сравнению с автомобильным сиденьем. Пружины сиденья в кузове заключены в матерчатые чехлы. Чехлы предотвращают шум от касания одной пружины о другую, а заключенный в них воздух служит дополнительным пружинящим элементом подушки. Пружинный каркас подушки покрыт матрацем, в который входят разные материалы, как-то: войлок, прорезиненный волос, или губчатая резина, вата. В новейших конструкциях, впрочем, отказываются от таких сложных и дорогостоящих сидений, тем более, что эластичные шины и рессоры современного автомобиля хорошо защищают кузов от толчков.

Сиденье водителя снабжено специальным механизмом, с помощью которого оно, в зависимости от роста и телосложения водителя, может быть придвинуто к рулю и педалям или отодвинуто от них.

На дверях кузова смонтированы шестеренчатые, а иногда и кнопочные электрические или гидравлические механизмы подъема и опускания стекол, хитроумные замки, ограничители открывания дверей, резиновые уплотнители дверного проема, направляющие шипы и буферы. Окна кузова выполнены из небьющегося или безосколочного стекла.

И все это должно быть очень легким, прочным и дешевым.

Особенности кузовов автомобилей, строение и классификация, особенности ремонта

Езда на автомобиле является истинным удовольствием. Для многих это даже релаксирующий процесс, при котором удаётся забыть о проблемах, погрузиться в себя и отдохнуть от забот.

Однако не всегда данный процесс безопасен. Иногда поездка оборачивается сорванными нервами и испорченным настроением. Почему, спросите вы? Элементарно: из-за вероятности попадания в аварийную ситуацию.

Хорошо, когда все живы. Однако машина при этом редко остаётся неповреждённой. Отойдя от стресса, водитель понимает, что в данной ситуации не обойтись без кузовного ремонта http://www.servavto.ru/kuzovnoy-remont.

Если вы проживаете в Москве, то качественно выполнить работу поможет автосервис ООО «Техцентр СервисАвто», который находится на улице Москворечье, домовладение 2Ж. Профессиональные мастера осуществят диагностику или ремонт, применяя современное оборудование. Это позволит исправить дефекты кузова машины так, что все окружающие будут считать авто новым.

Яндекс карта.

Подробно про виды кузовного ремонта автомобилей читайте здесь https://autotopik.ru/remont/304-kuzovnoy-remont-avtomobiley.html.

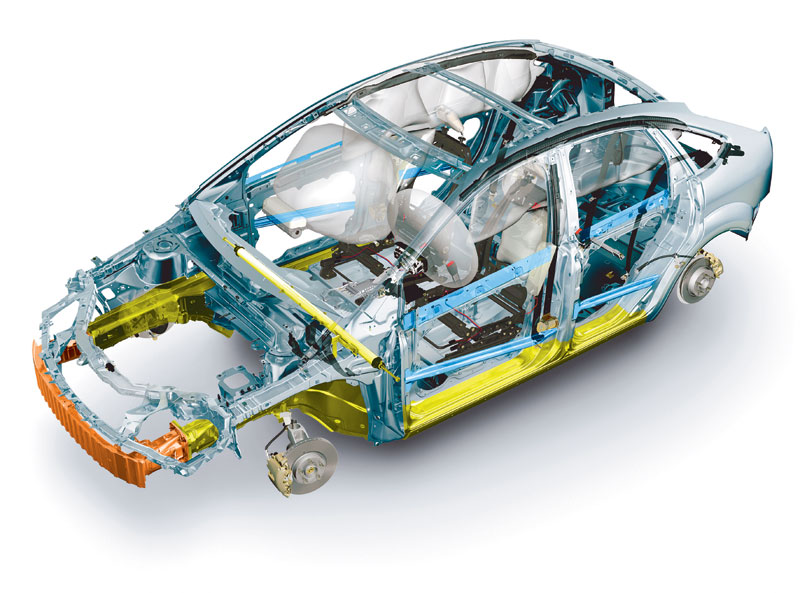

Особенности строения кузова машины

Первое, что попадается взору окружающих, – внешняя оболочка авто. Её называют кузовом. По мнению профессионалов, это основная часть машины.

Исходя из конструктивных особенностей, все авто делятся на 2 типа: с рамной оболочкой и с несущим профилем. В первом случае конструкция выступает принимающей нагрузку системой, связанной с деталями транспорта, а во втором — является отдельным элементом всего автомобиля.

Особенности классификации

Различают большое количество вариантов строения авто. Поэтому можно с уверенностью утверждать, что каждое транспортное средство индивидуально, требует специфического подхода.

По типу загруженности кузова классифицируются следующим образом:

  • НЕСУЩИЕ. Они способны принимать основную нагрузку на себя. Имеют усиленную конструкцию. Примером таких авто являются модели «ВАЗа» (кроме премиум-класса).
  • ПОЛУНЕСУЩИЕ. Это преимущественно относится к транспорту, на котором нагрузка распределяется равномерно. Пример таких средств передвижения – автобусы.
  • РАЗГРУЖЕННЫЕ. Они крепятся благодаря специально оборудованным резиновым накладкам. Нагрузка поступает исключительно от перевозимых людей, а также небольших грузов, расположенных в салоне.

Существуют и другие классификации. Например, по компоновке. Исходя из этого, автотранспорт может быть одно-, двух- и трёхобъёмным. Давайте более подробно углубимся в эти разновидности.

Однообъёмная конструкция

В таком кузове двигатель и багажник расположены буквально в салоне. Однообъёмные модели очень разнообразны по дизайну и конструктивным особенностям. К такому автотранспорту относятся минивэны, компактвэны, микровэны (можно сказать, что почти все автобусы разных размеров).

Конструкция авто даёт возможность максимально эффективно использовать полезный объём с целью транспортировки грузов и пассажиров.

Двухобъёмный кузов

В данной машине отсутствует выпуклый багажник. Сама крышка является дверью и объединена с задним стеклом. К таким машинам относятся хэтчбеки, универсалы, внедорожники, кроссоверы. Преимущества конструкции – достаточно большой объём багажного отсека и компактные размеры (по сравнению с однообъёмной моделью). Авто с данным типом кузова бывает трёх- или пятидверным.

Трёхобъёмные модели

Главной особенностью такого автотранспорта является последовательное размещение моторного отсека, багажного отделения (закрывающегося отдельной крышкой), а также самого салона.

Автомобили бывают открытой или закрытой конструкции, обладающей 2 или 4 дверьми. Делятся модели на седаны, лимузины, купе, кроссоверы, пикапы, кабриолеты. Они распространены и считаются очень функциональными.

Проверка кузова автомобиля перед покупкой

На страницах этого блога, я уже не раз говорил, что кузов является главной деталью, можно сказать основной частью автомобиля. Все остальное можно заменить, но если у машины пришел в негодность кузов – на таком авто лучше не ездить. Именно поэтому, диагностика кузова является важнейшим этапом проверки автомобиля перед покупкой. В этой статье я подробно расскажу как выполняется проверка кузова автомобиля. Вы узнаете, как узнать битая ли машина, и на что обращать внимание, выполняя осмотр кузова самостоятельно.

Диагностика кузова

Итак, осмотр автомобиля следует начинать с проверки документов. Затем сверяем с документами ВИН-номера автомобиля и, если все нормально, приступаем к осмотру кузова. Есть две проблемы, которые нам нужно выявить при осмотре: коррозия и кузовной ремонт. Ниже мы рассмотрим, как это сделать, но сначала вот несколько советов, которые нужно знать перед осмотром.

1)Осматривайте автомобиль только при дневном свете
При плохом освещении очень легко не заметить внешние дефекты. Осматривайте машину только на улице, утром или днем, а вечерний осмотр перенесите на завтра.

2)Вокруг машины должно быть достаточно места для осмотра
Теснота на паркове или в гараже сильно затрудняет осмотр. Попросите продавца поставить машину на открытое место.

3)Важно, чтобы автомобиль был чистым
Чем грязнее машина, тем труднее вам будет заметить на ней внешние недостатки.

4)Желательно осматривать автомобиль в сухую погоду
Это позволит выявить течь масла из агрегатов, просто заглянув под днище.

5)Прихватите с собой яркий фонарик
С его помощью вы сможете заглянуть в самые темные места автомобиля. Встроенный фонарик телефона должен подойти.

6)Толщиномер – просто необходим.
Поспрашивайте у знакомых, арендуйте или даже купите его. Это в любом случае выгодней, чем купить битый автомобиль по цене машины в заводском окрасе.

Проверка кузова автомобиля на коррозию

Если машина уже не новая, весьма вероятно, что на кузове вы найдете ржавчину. Рано или поздно она поражает каждый автомобиль, это процесс можно замедлить, но не остановить. Стоит ли покупать ржавую машину – решать вам, в вашей конкретной ситуации. Если коррозия только началась, это плохо, но пока не страшно. А вот если ржавчина подъела кузов основательно – я бы такую машину покупать не советовал.

В первую очередь коррозия поражает низы автомобиля. Самые уязвимые места – это колесные арки, крылья, пороги, низ дверей, кромка капота и крышки багажника – осматривайте их с особым пристрастием.

Обращайте внимание на такие пузыри вздувшейся краски – это внутренние очаги коррозии под краской. Иногда причина кроется в низком качестве металла, но часто это последствия кузовоного ремонта. Обнаружив где-то ржавчину, сфокусируйте свое внимание на этой части кузова – возможно ее уже ремонтировали.

Признаки заводского окраса

Следующее, что вы должны знать для самостоятельной диагностики кузова – это признаки заводского окраса. Почему лучше всего покупать машину именно в заводской краске? Во-первых, заводской окрас – самый качественный и долговечный. Во-вторых, он означает, что кузов не был бит и не ремонтировался, то есть внутри он цел, а это огромный плюс.

Иногда, кузов перекрашивают просто в косметических целях – чтобы убрать сколы, царапины, ржавчину и т.д. Но качественный перекрас обходится недешево, а потому встречается нечасто. На продажу, машину обычно красят максимально дешево, поэтому не стоит удивляться, если краска вскоре облезет.

Чтобы НЕ купить свежевыкрашенный кузов, ищите на передней части автомобиля мелкие коцки – на машине с пробегом они должны присутствовать обязательно. Если морда подержанного авто, наоборот, сияет как новая, значит она точно крашеная.

На порогах автомобиля с пробегом должны присутствовать царапины. В зависимости от аккуратности эксплуатации, они могут быть ужасны или наоборот, едва заметны, но если их нет, значит порог недавно перекрашен.

Ну и мелкие вмятины и притертости на подержанной машине – это тоже нормально. Если они вас не сильно пугают, вы сможете недорого купить автомобиль в заводском окрасе. Кстати, легкие царапины хорошо удаляются полировкой, а небольшие вмятины можно вытянуть клеевыми присосками.

Признаки перекраса

Теперь о признаках перекраса – их тоже нужно знать для самостоятельной проверки кузова. В первую очередь это отличие цветов разных элементов кузова. Если машину красили частично, оттенок перекрашеных элементов может заметно отличаться от соседних деталей, окрашенных на заводе. Осматривайте кузов при дневном свете, с расстояния в 3-5 шагов и возможно вы заметите разницу в цвете. С завода весь кузов окрашивается одной краской, исключением являются только бампера – на них тон краски может незначительно отличаться даже с завода.

Шагрень – еще один признак незаводского окраса. Это характерная бугристость краски, ее еще называют зернистость или «апельсиновая корка». Заводской окрас всегда глянцевый, в нем все отражается как в зеркале. Если вы видите шагрень, значит машина точно перекрашена, причем довольно некачественно.

Пылинки, песчинки, волосы и другой мусор под краской и на ее поверхности. Все это говорит о перекрасе. Избежать таких соринок в кустарных условиях практически нереально, а исправлять их полировкой – очень трудоемко.

Напыл краски – это шершавый наощупь переход между старым и новым окрасом. Он говорит о том, что лицевую поверхность перекрашивали без снятия кузовной детали с автомобиля. Такая история встречается на изгибах металла в проемах задних дверей и двери багажника.

Резиновые уплотнители тоже могут кое-что подсказать. Краска на них или белая пыль от полировки под ними, означают что машину красили. Кроме того, под уплотнителями можно встретить и другие сюрпризы – ржавчину и прямые следы кузовного ремонта.

Некачественно покрашенная деталь, рано или поздно начинает облазить. Если под новой краской виден слой другого цвета, значит это деталь от другого автомобиля. В таком случае, родной элемент, скорее всего, был поврежден, поэтому нужно искать следы кузовного ремонта на соседних деталях.

Ну и главным признаком повторного окраса, безусловно, является толщина краски, поэтому обязательно проверяйте кузов толщиномером. Нормальная толщина заводской краски, в зависимости от марки, составляет от 60 до 170 микрон. Толщина в 200 микрон и выше – это точно окрашенная деталь.

Битая ли машина?

Продолжая подготовку к проверке кузова автомобиля, давайте поговорим о признаках кузовного ремонта. Какие внешние признаки позволяют нам определить, битая ли машина?

Покупать битый авто, стоит лишь при одном условии, если продавец сам все рассказал и подтвердил свои слова фотографиями повреждений – как машина выглядела до ремонта. Таким образом, вы сможете убедиться, что повреждения носили только поверхностный характер, а силовой каркас не пострадал. Если же при осмотре, вы найдете следы кузовного ремонта, о котором продавец умолчал – это плохо. С нечестным продавцом лучше не связываться, весьма вероятно, он скрывает что-нибудь еще.

Итак, проверяя битая ли машина, первое, что вызывает подозрения – это перекрас. Просто так, для внешнего вида, машину красят редко, да и то лишь на большом пробеге. Чаще, перекрас – это финальная стадия кузовных работ, поэтому, обнаружив окрашенную деталь, проверяйте эту часть кузова с двойным вниманием.

Второе – это зазоры между кузовными элементами. Каждый зазор должен быть ровным, то есть одинаковым по всей протяженности. Если зазор между дверями, например, сверху шире, чем снизу, значит с кузовом что-то не так. Обращайте внимание и на симметричность зазоров – они должны быть идентичны на правой и левой стороне автомобиля.

Маркировка деталей

Маркировка фар, стекол и ремней безопасности тоже может нам подсказать, битая ли машина. Если на маркировке указаны даты изготовления позже выпуска самого автомобиля – это плохо. Значит деталь – меняная, а меняют их, обычно, в случае аварии. Единственное исключение – переднее лобовое стекло. Оно довольно часто ловит камень и дает трещину, поэтому его замена подобных подозрений не вызывает.

На маркировке фар и задних фонарей, помимо даты изготовления, проверяйте логотип изготовителя. Китайские аналоги на некитайских машинах тоже намекают на дешевый послеаварийный ремонт. Кроме того, фары должны стоять ровно и жестко. Если они установлены с перекосом или вообще болтаются, значит точно был удар мордой. В этом случае надо осматривать фары более внимательно – возможно, крепления поломаны.

Влага внутри передней или задней оптики говорит о негерметичности – вполне возможно, что треснул при ДТП

Часто, маркировка стекол содержит год и месяц его производства. Цифра рядом с точками – это год, а точки – месяц выпуска. Точки расположены слева – первое полугодие, точки справа – второе полугодие. Меняная боковушка или заднее стекло означает, что эта часть кузова была повреждена.

Меняные ремни безопасности – совсем плохой признак. Они выходят из строя, пытаясь спасти водителя и пассажиров, при серьезных лобовых столкновениях. Проверяйте дату выпуска ремней безопасности – они не должны быть сделаны позже самого автомобиля.

Крепеж кузовных деталей

Крепеж съемных элементов кузова тоже является важным признаком кузовного ремонта. На нетронутом крепеже краска блестит точно так же, как и на окружающих его деталях кузова, грани полностью покрыты глянцевой краской, а металл нигде не проступает.

Царапины вокруг крепежа, ободранная краска, сбитые грани и следы смещения говорят о том, что деталь откручивали и снимали. Это всегда связано с ремонтом или заменой элемента кузова. Иногда, сбитые грани подкрашивают, но если приглядеться, все равно можно заметить, что краска – не заводская. Бывает, что вместо родных болтов ставят и вовсе неокрашенные, но это уже совсем явный признак кузовщины.

Заводской герметик

Нанесенный заводом-изготовителем герметик на внутренних кромках дверей, капота и багажника всегда лежит идеально ровным валиком.

Кривая полоска герметика разной ширины и высоты говорит о том, что он, нанесен кустарно. Ну а если герметика нет вообще, значит деталь точно меняли.

Точечная сварка

Следующий признак кузовного ремонта – заводские сварные швы, а вернее их отсутствие. Дело в том, что на конвейере, кузов скрепляется в основном точечной контактной сваркой. Все это выглядит в виде аккуратных точек диаметром 4-5 мм, разбросанных по всему кузову.

Главное условие – ищите заводские точки под уплотнителями проемов дверей и багажника.

Если точек нет, значит кузов в этом месте был серьезно переделан – возможно, он даже собран из нескольких частей, например крыша вполне может быть и от другой машины. С помощью толщиномера, вы обязательно обнаружите в этом месте слой шпаклевки.

Сняв уплотнители дверей, заодно проверяйте шторки безопасности, если они входят в комплектацию. Эйрбэги должны быть по-заводскому плотоно уложены, и не иметь следов раскрытия. Если подушка скомкана или вообще отрезана, значит она уже сработала и толку от нее теперь нет.

Ну а грубые швы, оплавленный металл и обгорелая краска – это уже явные следы кузовщины. Они всегда скрыты от глаз, но внимательный покупатель может до них докопаться. Ищите такие подарки под днищем, под капотом, а также под обшивкой салона и багажника.

Мятый металл и шпаклевка

Ну и самый явный признак, который подскажет нам, битая ли машина – это мятый металл и шпаклевка. Все это следы некачественного кузовного ремонта после ДТП. Искать их следует там, где все это дело обычно прячут – внутри автомобиля.

Осматривайте моторный отсек, салон и багажник, обязательно загляните под днище. Если найдете мятый металл, складки и следы рихтовки, значит машина – битая.

Скульптуры из килограммов шпаклевки – это кузовщина самого низкого качества. Увидев такое, советую просто уходить и поискать себе нормальную машину.

Кроме того, десятки килограммов шпаклевки могут лежать и под краской на внешних элементах кузова. Толстый слой шпакли продержится от силы год-два, а затем обязательно лопнет. Избегайте шпаклеваных машины, покупайте авто в заводском окрасе, обязательно используйте толщиномер.

Осмотр кузова

Итак, теперь вы знаете, что нужно искать, поэтому мы можем начинать осмотр кузова. Сначала, обойдите автомобиль вокруг – изучите кузов снаружи. Обращайте внимание на тон краски, шагрень, маркировку стекол и зазоры. Заодно, бегло промеряйте кузов толщиномером. Если возникают подозрения (толстый или неравномерный слой ЛКП), прозванивайте кузовной элемент детально, дюйм за дюймом.

Моторный отсек

Осмотр кузова в моторном отсеке начинаем с капота. Проверяем работу замка, если он заедает – это может быть следствием перекоса в результате ДТП. Осматриваем капот изнутри, изучаем сварные швы, заводской герметик – все должно быть ровно, без следов ремонта. Если на капоте есть теплозащита – желательно заглянуть под нее. Не помешает прозвонить капот толщиномером изнутри – толщина краски должна быть тоньше, чем снаружи.

Проверяем крепеж передних крыльев и капота – сбитые грани подскажут, если эту деталь зачем-то снимали.

Осматриваем крепления, маркировку и производителя фар. Зазоры вокруг фар должны быть ровными и симметричными. Кривые, меняные или китайские фары, треснутые или смещенные крепления – все это последствия фронтального удара.

Влага внутри фонаря говорит о том, что он негерметичен – возможно, фара треснула при аварии. Кроме того, обе фары должны быть одного цвета и состояния. Если они заметно отличаются – вероятно, был удар спереди и замена одной из фар. Ровные, одинаковые на вид и по маркировке старые фары наоборот говорят о долгой безаварийной истории.

Загляните вглубь моторного отсека, под двигатель. Там находятся лонжероны – несущие элементы, которыми кузов опирается на подвеску и на которых стоит двигатель. При сильных фронтальных ударах они гнутся, кузов становится кривым и непригодным к эксплуатации. Однако, умельцы могут вытянуть поврежденный лонежрон, заварить его и даже заменить целиком. Само собой, после такого «ремонта» крепче машина не становится.

Ищите под капотом любые следы кузовных работ. Лонжероны должны быть абсолютно ровными, прямыми, без вмятин, складок и следов ремонта. Различий между правым и левым лонжероном быть не должно. Сварные швы, герметик, цвет краски – все должно быть идентично. По бокам в моторном отсеке осматривайте чашки амортизаторов, за двигателем – моторный щит, спереди – рамку радиатора.

Салон

Со стороны салона, кузов обычно закрыт обивкой и определить его состояние, без разборки салона – невозможно. Поэтому, при осмотре салона, нам придется использовать косвенные признаки, указывающие на вероятный ремонт кузова в результате ДТП.

Во-первых: если салон разбирали, скорее всего, это значит, что кузов подвергался серьезному ремонту, а вернее даже реконструкции. Качественно разобрать и собрать салон, не оставив следов – довольно сложно, ведь для этого нужно очень стараться и работать не спеша. При обычном, спешном демонтаже салона часто остаются следы от инструмента и поломанные пластиковые крепежные клипсы. Ищите в салоне любые повреждения пластика, зазоры, неплотное прилегание деталей. Все эти недостатки вполне могут быть последствием кузовного ремонта.

Осмотрите крепеж передних сидений – если грани сбиты, значит кресла зачем-то снимали. Вполне вероятно, само кресло или даже весь кузов ремонтировали после аварии.

По возможности поднимите обшивку пола и загляните под нее, откиньте заднее сиденье – цвет краски на полу должен соответствовать внешнему цвету автомобиля.

Обратите внимание на состояние руля и передней панели – нет ли на них следов раскрытия подушек или их кустарной перетяжки. Чтобы скрыть повреждения, переднюю панель и руль нередко перетягивают другим материалом. Неестественная фактура материала, складки и кривоватые надписи «SRS Airbag» подскажут, что перед вами подделка.

Боковые шторки безопасности находятся под обивкой потолка, чтобы их увидеть, нужно снять уплотнитель двери. Одновременно проверяйте заводские точки контактной сварки под уплотнителем – их отсутствие говорит о серьезном кузовном ремонте.

Багажник

В чем прелесть рамных автомобилей и какими они бывают

 Все знают, что настоящий крутой внедорожник должен быть рамным, иначе это не внедорожник вовсе, а кроссовер. А, собственно, почему? Мы выяснили, по какой причине конструкторы автомобилей пришли к рамным схемам и как такие конструкции развивались с годами.

Как собрать воедино все агрегаты самобеглой коляски, обеспечив их точное взаиморасположение при любых условиях движения? Первые автоинженеры об этом долго не думали. Все было уже придумано до них, и варианты были перед глазами: или несущий "кузов" телеги и кареты, или рамная конструкция паровоза и прочего железнодорожного транспорта. Тогда вопрос был решен в пользу рам, а сегодня автомобили с традиционной рамной конструкцией встречаются довольно редко. Хотя элементы рамной схемы использует большинство современных серийных машин.

Что такое рама?

В общем понимании рама (в терминологии первой половины прошлого века — остов) — это пара лонжеронов из металлического профиля, соединенных несколькими поперечинами. Рама служит основой, силовым каркасом, на который "навешиваются" кузов, силовой агрегат, элементы подвески и т.д.

"Остов" автомобиля начала века, фото: Wikipedia.org


Почему конструкторы выбирали раму?

1. Несущий кузов был или недостаточно жестким, или слишком тяжелым — сказывался тогдашний низкий уровень технологий.

Важная особенность рамной конструкции, плоской по сути, заключается в низком сопротивлении кручению по сравнению с несущей конструкцией коробчатого по своей сути кузова. На протяжении всей "рамной эпохи" этот вопрос решали двумя способами — увеличивая толщину металла и количество поперечин или меняя характеристики самого металла.

Проблема в принципе оказалась решаемой, тем более не всегда низкая сопротивляемость кручению вредила автомобилям. Так, в массовом советском грузовике ЗИС-5 "эластичная" рама ("перепады" между диагонально противоположными концами рамы могли достигать 3-4 см) значительно повышала проходимость трехтонки, не позволяя на ухабах колесам вывешиваться. Потеря контакта колеса ведущего моста с дорогой чревата остановкой машины из-за "ухода" крутящего момента на поднявшееся колесо, поэтому трехтонка ЗИС ценилась на фронтовом бездорожье в период Великой Отечественной.


ЗИС-5


2. На одной и той же платформе можно было продавать множество моделей автомобилей под разные запросы клиентов.

Это сейчас термин "платформа" понимают как некую общность деталей двух разных авто. В первой половине ХХ века технология работала буквально.

Многие автомобили продавались в виде шасси — рамы со всеми агрегатами ходовой части вплоть до руля и педалей, а кузов клиент уже сам заказывал специализированному ателье. В итоге покупатель, обладая достаточным количеством финансов, мог позволить себе абсолютно эксклюзивный авто с полностью серийной агрегатной базой. Сейчас такое уже, увы, невозможно.


"Остов" автомобиля начала века, фото: Wikipedia.org


Эволюция рамы

Изначально для изготовления остова применялись твердые породы дерева, реже —металлические трубы. В 1910-х годах на грузовых автомобилях уже стали внедрятся рамы с привычным нам открытым профилем.

Лонжеронные рамы

В английской терминологии этот вид рам часто называют лестничным из-за внешней схожести с одноименным предметом. Два продольных лонжерона чаще всего выполнены из открытого профиля. Форма поперечных балок бывает разной (К-образные, Х-образные, перпендикулярные), а фрагменты рам могут соединяться между собой при помощи сварки (преимущественно легковые автомобили), заклепок (грузовики) или даже болтов (штучные экземпляры).



Лонжеронная рама, фото: Wikipedia.org


Сегодня клепаные рамы чаще всего применяются на пикапах и грузовых автомобилях. К лонжеронным рамам некоторые инженеры также относят и Х-образные рамы, которые значительно легче (на них построена вся американская классика 50-х, а также советские "Чайки" — ГАЗ-13 и ГАЗ-14). Главное преимущество лонжеронной рамы — простота конструкции и технологичность. Главные же недостатки — большой вес и громоздкость, что отрицательно сказывалось на полезном пространстве внутри машины.


"Чайка" ГАЗ-13

Хребтовые рамы

История хребтовых (центральных) рам началась в 20-х годах ХХ века в Чехии. Конструкторы автомобилей марки "Татра" первыми разработали и внедрили новую схему в свои автомобили. Главный элемент конструкции — труба, соединяющая картер заднего ведущего моста с силовым агрегатом и трансмиссией. Внутри этой несущей на себе всю нагрузку трубы расположен вал без карданного шарнира, передающий крутящий момент с двигателя на колеса. То есть соединение, в отличие от всех современных задне- и полноприводных автомобилей, было жестким.

Как показал опыт эксплуатации, основными преимуществами хребтовой рамы являются высокая крутильная жесткость и возможность легко создавать многоосные полноприводные конструкции. Основным недостатком считается трудный доступ к встроенным в раму агрегатам.

Хребтовые рамы в свое время применялись на легковушках, а сегодня успешно применяются как раз на грузовиках-вездеходах марки "Татра". Достаточно сказать, что на такой машине "Татра" Карел Лопрайс, выступая в марафоне Париж — Дакар, за 14 лет (с 1988 по 2002 год) шесть раз становился чемпионом в классе грузовиков и четырежды завоевывал серебро.


Грузовой автомобиль "Татра"


Вильчато-хребтовые рамы

И снова Чехия… Вильчато-хребтовые рамы появились впервые перед Второй мировой на автомобилях родом из этой страны — "Шкодах" и "Татрах". Иногда вильчато-хребтовые рамы называют видом хребтовых рам. Главная особенность данного вида в том, что передняя и задняя части представляют собой трезубцы, образованные центральной трубой каркаса и отходящими от нее двумя лонжеронами, которые используются для крепления узлов и агрегатов.

В отличие от автомобилей с хребтовой рамой, в машинах с вильчатой конструкцией используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Яркими носителями этой конструкции являются довоенные "Татра-77" и "Татра-87". Это были революционные для своего времени комфортабельные автомобили: они отличались одновременно крайне низким для 30-х годов прошлого века коэффициентом лобового сопротивления (0,34), умеренным "аппетитом" и неважной управляемостью, вызванной заднемоторной компоновкой. Сегодня вильчато-хребтовые рамы в автомобильной промышленности не используются.


"Татра-87"

Периферийные рамы

Они являются следующим витком эволюции лонжеронных рам и нашли массовое применяться на американских "дредноутах" и крупных европейских легковых авто (к примеру, Opel Admiral) первой половины 60-х, по этому же принципу созданы все советские представительские лимузины, начиная с ЗИЛ-114.

Лонжероны в данной конструкции разнесены так широко, что при установке кузова они оказываются возле самых порогов. Вывод массивных элементов рамы к бортам автомобиля позволил конструкторам заметно понизить уровень пола в машине и уменьшить высоту самого автомобиля.


Периферийная рама


Главными плюсами периферийной рамы считаются высокая стойкость конструкции к боковым ударам, а также лучшая приспособленность к конвейерной сборке. Главный же ее недостаток заключается в том, что такая рама не может сама воспринимать все нагрузки, поэтому кузов автомобиля должен быть более прочным, жестким, что сказывается на его весе.

До недавних пор (до 2012 года) с таким типом рамы выпускался комфортабельный седан Ford Crown Victoria, ставший символом американского такси и полицейского автомобиля 1990-2000-х годов. Инженерам удалось достигнуть удивительных показателей комфорта, в том числе благодаря применению особых резиновых демпферов, через которые кузов крепился к раме.


Ford Crown Victoria

Пространственные рамы

Пространственные или трехмерные рамы впервые появились в большом автоспорте в 20-х годах прошлого века. Они чаще всего создавались из тонких труб (изготавливавшихся с применением легированных сталей, изделиям из которых несвойственно кручение).

Вообще, трубные конструкции с трудом переносят нагрузки на изгиб. Поэтому, конструкторы стремились всегда к тому, чтобы трубы нагружались только на сжатие или растяжение, но не "на излом". Сегодня в автоспорте пространственные рамы уступили место монококам, но обрели вторую жизнь в автобусостроении. Кстати, до начала 2000-х годов все минивэны Renault Espace были построены именно на пространственной раме — трубчатый каркас обшивали кузовными панелями. Ради безопасности и удешевления производства от этой схемы отказались.


Пространственная рама Mercedes-Benz 300SL Coupe (Gullwing) W198 (1954)


Несущее днище

Несущее основание автомобиля — это промежуточный этап между рамной конструкцией и несущим кузовом. В этом варианте рама объединяется с полом кузова. Самым массовым и самым известным обладателем несущего днища является германский "Фолькваген Жук", у которого кузов крепился к плоской панели пола на болтах. Также по схожему принципу выполнен другой массовый автомобильчик из соседней Франции — Renault 4СV аналогичной с "Жуком" заднеприводной компоновки.

Такая конструкция достаточно технологична при крупносерийном производстве, и притом удается обеспечить низкий центр тяжести машины и низкий уровень пола в салоне. У большинства современных автобусов днище также является несущим, только кузов к нему приваривается, а не прикручивается.


Renault 4 CV

Гибридные конструкции

Конец 40-х годов ознаменовался массовым переходом автопроизводителей на несущие кузова. Но переход был постепенным, и многие автомобили с новомодными на тот момент понтонными кузовами имели элементы рамных конструкций. Чаще всего рамы, выполненные на половину длины машины, служили для установки силового агрегата. В этом плане характерной является конструкция ГАЗ -21 "Волга" (1955 г.).

Хоть ее кузов и был уже типичным цельнонесущим, спереди у нее имелся полноценный подрамник. Вваренный в пол, он имел вид двух лонжеронов, тянущихся от переднего бампера до зоны ног передних пассажиров. Впрочем, интеграция рам в тело кузова (или, если хотите, "обрастание" кузова элементами рам) — это уже другая тема, которой мы посвятим следующую статью.


ГАЗ-21 "Волга"


Читайте также:


Этапы развития автомобильных кузовов

Посмотрим на кузов автомобиля через призму исторической эволюции

Кузов автомобиля большинство обывателей оценивает с точки зрения привлекательности дизайна. Но помимо эстетической функции, эти стальные конструкции защищают водителя и пассажиров.



История развития

Кузова машин прошли через многолетнюю эволюцию, которая начиналась как обшивка двигателя и посадочных мест. Сегодня корпуса автомобилей сочетают эстетику, безопасность, аэродинамические качества. Такое быстрое развитие обусловлено стремительно растущими требованиями к функциональности и внешнему виду.


Для первых автомобилей производитель поставлял шасси только с двигателем и ходовой частью. Кузов изготавливали отдельно в мастерских, часто в тех, которые собирали конные экипажи. Уже тогда можно было создавать эксклюзивные автомобили.


На первой международной автомобильной выставке, проходившей в Берлине в 1899 году, 134 производителя из Европы выставили свои варианты кузовов. В то время рынок был очень сегментирован – не было и речи об общих дизайнерских тенденциях.



Условно развитие автомобильных кузовов можно разделить на 6 периодов:

1. Античный.
2. Ветераны.
3. Винтаж.
4. Классический.
5. Современный.
6. Универсальный.


Какие тенденции господствовали в эти периоды, на что делали упор конструкторы и дизайнеры во время разработки автомобильных кузовов?



1. Античный период – до 1905 года

В то время были созданы первые автомобили с двигателями внутреннего сгорания. В 1885 году немец Карл Бенц построил автомобиль под названием Motorwagen. У него было 3 колеса, одно из которых располагалось спереди. Машина была оснащена одноцилиндровым двигателем, установленным сзади.



В то же время немецкий дизайнер Готлиб Даймлер создал собственный автомобиль – это была модифицированная лошадиная повозка. Двигатель располагался в центре – между колесом со стороны водителя и задним сиденьем. Интересно, что, несмотря на небольшое расстояние между резиденциями, инженеры не знали друг друга и не подозревали, что одновременно создают машину, которая впоследствии станет революционной.

Очень интересной, по сравнению с другими автомобилями, была компоновка кузова. В нем размещались 4 пассажира, сидели они на двух скамейках лицом друг к другу. Управлялась модель рулем, расположенным между сиденьями. Но от такой идеи вскоре отказались из-за плохой видимости – водителю было крайне трудно наблюдать за дорогой.


В начале XX века изменились пропорции кузова. Увеличилась колесная база. Более длинное шасси позволило установить второй ряд сидений. Так был создан кузов по фаэтонному принципу, где пассажиры размещались в 2 ряда. В античный период дизайн автомобильных кузовов и их компоновка все еще напоминали гужевой транспорт. Для создания в основном использовалась древесина.



Интересно!

Первое такси было организовано компанией Dailmer в 1897 году и получило название Motor-Drochke. Водитель в нем размещался над передней осью. Это было сделано для увеличения пространства, чтобы пассажиры чувствовали себя комфортно. О защите водителя от непогоды в то время никто не думал.



2. Ветеран – с 1906 по 1918 год

В этот период кузова автомобилей развивались конструктивно и технологически. Такую тенденцию обусловило постоянное увеличение скорости, а также борьба производителей за покупателей.


Именно в этот период на автомобили впервые установили вертикально расположенное ветровое стекло. К сожалению, из-за больших размеров, быстрого растрескивания и загрязнения водители скептически отнеслись к такому решению. Спустя несколько лет дизайнеры использовали концепцию остекления, состоящего из двух частей. Здесь нижняя половина была стационарной, а верхняя поднималась или опускалась.


Декабрь 1913 года ознаменовался прорывом – Генри Форд запустил конвейер по сборке автомобилей. Это положило начало эре массового производства. Теперь каждые 93 минуты из ворот цеха выезжала машина.

В этот период расширяется комплектация автомобилей. В 1911 году компания Cadillac оснастила свою модель электрическим освещением. Несколько месяцев спустя впервые было установлено зеркало заднего вида в гоночный автомобиль. Первым автомобилем в Европе, который оснащался электрическим освещением, был Lancia Theta 1913 года выпуска. Эта модель также впервые использовала электрический стартер. Традиционная рукоятка запуска двигателя стала съемной и переместилась в ящик для инструментов.

Стремление продавать больше автомобилей заставило компании осваивать массовое производство. В результате конкурентной борьбы появились компактные модели с маломощными моторами. Они были ориентированы на широкую аудиторию покупателей, поэтому обслуживались и ремонтировались просто и дешево.


В «ветеранский» период концепция автомобиля в целом не менялась. Конструкторы продолжили совершенствовать конструкцию кузова и комплектующих. Для производства кузовов стали использовать стальной лист вместо древесины. Но именно в этот период компания Ford воплотила в модели T концепцию кузова универсал, который стал прототипом современных образцов.



3. Винтаж – с 1918 по 1930 год

Революционной новинкой в этот период стала модель Dodge TA. Запущена в производство она была в 1919 году. У автомобиля был полностью закрытый стальной корпус, который производила компания The Budd Co. Спустя два года были разработаны принципы технологии массового производства закрытых кузовов, что позволило снизить трудоемкость и повысить качество.


Технологическим достижением стала разработка окраски методом распыления с использованием нитроцеллюлозных лаков. Разработка принадлежит компаниям Du Pont и General Motors. В 1925 году в результате тесного сотрудничества Ситроена с The Budd Co была создана модель 10 CV – машина с закрытым стальным кузовом.

В начале 1920-х инженеры начали интересоваться аэродинамикой. Целью данной работы было снижение сопротивления встречному воздушному потоку во время движения. Эдмунд Румплер стал одним из пионеров, который активно использовал законы аэродинамики при разработке кузова. Его автомобиль Tropfenwagen, представленный в 1921 году в Берлине, стал настоящей сенсацией – он был похож на каплю воды. В 1979 году немецкий концерн Volskwagen решил испытать этот автомобиль в аэродинамической трубе. Коэффициент сопротивления Cx был равен 0,28. Для сравнения: аналогичный результат получили инженеры Mazda, создав модель Mazda 3 в 2012 году.

Автомобиль Bugatti 32, созданный для участия в гоночных соревнованиях в 1923 году, имеет еще более низкий коэффициент сопротивления – всего 0,23 Cx. Это более низкое значение, чем у современного BMW i8, у которого Cx составляет 0,26.


Прорывом в сфере кузовостроения стала Lancia Lambda. Массовое производство модели началось в 1922 году. В ней традиционную продольную раму заменила пространственная стальная опорная конструкция, благодаря чему машина стала жестче и ниже.

В 1928 году компания The Budd Co разделила обшивку кузова на отдельные элементы. Для их производства внедрили технологию штамповки – это ускорило изготовление обшивки и сократило количество комплектующих. Также производители разработали точечные и линейные методы сварки.

Первые радиоприемники начали продавать в 1930 году. Их производством занималась компания Motorola.



4. «Классический» – с 1931 по 1947 год

В этот период концепция дешевого автомобиля для людей и стальной самонесущий кузов получили дальнейшее развитие. В 1934 году Citroen показал модель Traction Avant. Это был переднеприводный автомобиль, где передняя часть кузова была сделана так, что двигатель вместе с системой охлаждения и шасси стали единым целым. Поэтому устанавливались они как один модуль.



Автомобиль выделялся среди конкурентов наклонной задней поверхностью кузова, которая стала дверью багажника. На нем размещалось запасное колесо. Такое решение расширило возможности владельца в части перевозки вещей, поэтому концепция быстро завоевала признание покупателей.

Другим известным французским автомобилем этого периода являлась модель 2CV, которая была запущена в производство в 1936 году. Однако из-за Второй мировой войны производство автомобиля остановили. Выпуск модели возобновили только после окончания войны. Машина выпускалась до 1990 года.

Итальянцы в 1936 году представили крошечный Fiat 500 под названием Topolino. Немецкий инженер Фердинанд Порше также работал над «народным» автомобилем – машину и представил под таким названием Volkswagen на Берлинском автосалоне в 1938 году.


В модели воплотилась концепция жесткости. К рельефной пластине пола привинчивалась верхняя часть корпуса. Из-за компактных размеров и специфического дизайна модель получила название «Жук». Это культовое творение немецких инженеров выпускалось до 2003 года. С конвейера за весь период массового производства сошло 21 529 464 экземпляров.

Даже в Польше были предприняты попытки создать собственный автомобиль. Модель LS (Lux-Sport) создал на Национальном инженерном заводе в Варшаве Станислав Панчакевич. Он также разработал в 1921-1923 годах кузов первого польского легкового автомобиля CWS T1. После войны Панчакевич вместе с другими польскими конструкторами построил прототип первого польского грузовика Stara 20. Конструктор также принял участие в создании проекта мотоцикла «Сокол», под его руководством разработали также кузов автобуса Fiat 666 RN.



5. Современный – с 1948 по 1980 год

В этот период покупатели стали активно жаловаться на внешний вид автомобилей, которые, по их мнению, стали слишком архаичными. Дизайнеры должны были как-то реагировать на претензии. Они решили спрятать крылья и фары в кузове автомобиля. Этот тип кузова получил название «понтон», однако на практике он не используется.



В 1950-х и 1960-х годах спрос на небольшие автомобили с мотоциклетными двигателями увеличился. Лидером продаж в этом сегменте стал BMW Isetta, выпускаемый с 1955 года. Удивительным решением стала дверь, которая располагалась спереди автомобиля, а не сбоку, как в случае с традиционными кузовами.

В то же время в Италии выпускались миниатюрные Фиаты 500 и 600. Также стоит отметить еще одну модель итальянского бренда – Fiat Multipla. Она могла вместить три ряда сидений. Кузова этих автомобилей были очень выпуклыми, благодаря чему создавалась визуальная иллюзия простора в салоне. Дизайнеры убрали резкие перепады линий кузова. Все это означало, что «итальянцы» просто не могли не понравиться покупателям.

За океаном автомобили росли в длину и в ширину. Никого не удивили 6-метровые «звери» с двигателями V8, объем которых часто превышал 6.0 литров. В начале 1960-х годов использование авиационных тенденций стало очень модным. Хвосты у машин стали большие – как и бамперы с воздухозаборниками. Они напоминали компоненты реактивного двигателя. В отличие от итальянских автомобилей, американские машины запомнились острыми и угловатыми кузовами.

Наряду с изменениями формы кузова была усовершенствована технология производства элементов обшивки кузова, их штамповка. Производители начали использовать пластики – изначально для изготовления мелких деталей, таких как корпуса задних фонарей. Но некоторые компании уже тогда более широко применяли полимеры.

В 1953 году американский концерн Chevrolet представил спортивную модель C1. Это была первая машина, кузов которой был сделан из стеклопластика, он устанавливался на стальную раму. Автомобиль быстро стал популярным. Модель все еще выпускается, сейчас это уже седьмое поколение.

В 1957 году в ГДР создали компактную модель Trabant P50. Ее релиз приурочили к запуску первых искусственных спутников СССР. Это была машина с пластиковым кузовом, сделанная из дюропласта – он очень твердый, устойчив к растяжению и сжатию. Температура плавления материала такая же, как у алюминия (около 660 градусов по Цельсию). Использование пластиковых компонентов имело еще одно преимущество – повышало коррозионную стойкость автомобиля.

В 1965 году Renault представила 16-ю модель. Она считается первым серийным хэтчбеком. Благодаря техническим инновациям в 1966 году 16-й победил в номинации «Автомобиль года».



6. Универсальный – с 1980 года по наши дни

В 1986 году в Audi на 100-й модели стали использовать оцинкованные стальные листы для производства кузова. Это привело к удорожанию автомобиля, но повысило его коррозийную стойкость. И сегодня большинство производителей используют оцинкованную сталь для изготовления обшивки кузова.



Opel Calibra – еще один отличный автомобиль, изготовленный немцами. Он отличался спортивной формой кузова, за которую получал награды еще до начала производства. Инженеры Opel позаботились об аэродинамических показателях. Коэффициент сопротивления у этого автомобиля был 0,26 – это отличный результат даже по современным меркам. Для сравнения: другие спортивные автомобили – Nissan GTR или BMW i8 – показывают такие же значения при испытаниях в аэродинамической трубе. К сожалению, из-за быстрого падения цен и стремительного развития мирового автопрома сейчас сложно найти Opel Calibra в хорошем состоянии.



Сегодня основная задача конструкторов – снижение коэффициента сопротивления. Это очень важно, так как чем меньше коэффициент, тем ниже расход топлива. Вторая цель конструкторов – скомпоновать несколько материалов при производстве кузова, таких как сталь, алюминий и пластик.



Функции кузова современного автомобиля

Функциональность автомобиля во многом зависит от самого кузова – он должен быть сконструирован так, чтобы максимально облегчить эксплуатацию автомобиля. Эстетика играет важную роль – она порой выходит на первый план при выборе машины.

Основополагающая функция – безопасность. Она делится на активную и пассивную. Первое – системы, которые обеспечивают простоту и комфорт управления автомобилем. Электроника помогает предотвратить столкновения. Но если этого избежать не удалось, в дело вступает пассивная безопасность – это конструктивные решения, которые поглощают энергию удара.



Важную роль играет эргономика. Посадка в автомобиль должна быть комфортной, когда органы управления находятся под рукой. Пассажирам и водителю с разным ростом и телосложением должно хватать места в салоне. При этом нужно обеспечить хороший обзор, создать вместительный и удобный багажник.

Как видим, требования к кузовам автомобилей значительно выросли за более чем вековую историю. Это сложные и функциональные конструкции, выполненные из композитных материалов, а не деревянная обшивка двигателя и шасси, как было в недалеком прошлом.

Типы кузовов автомобилей - Аффтомобиль

Встречают по габаритам, а провожают по типу кузова — перефразированная поговорка как нельзя лучше отражает “методу” выбора практичного легкового автомобиля. Практичного — значит, подходящего отдельно взятому автомобилисту для тех или иных целей. Если классы автомобилей Европейской экономической комиссии не отличаются статикой — нередко усовершенствованные модели авто словно “мчат” из своего сегмента в смежный, то классификация по типам кузовов автомобилей чуть более стабильна. Назвался пикапом — подавай открытый кузов. Хотя есть и ряд нюансов. Но не будем забегать вперёд, осветим типы кузовов автомобилей последовательно.

Типы кузовов перечислены в алфавитном порядке.

Баркетта — редкий тип кузова, баркеттами называют легковые автомобили без крыши с одним рядом пассажирских мест и двумя боковыми дверями. Иногда боковые двери могут отсутствовать, как, впрочем, и лобовое стекло, которое в автомобилях с типом кузова “баркетта” если и есть, то минимальной высоты или складное (пример баркетты — De Tomaso Guarà)

Брогам (другое название — «купе де виль») кузов со съёмной или складной частью крыши над передним рядом сидений, а всего их может быть два-три. Автомобили с кузовом “брогам” имеют четыре или шесть боковых дверей. По существу, брогам представляет собой модификацию кузова “лимузин”. Брогам (точнее произносить “бруэм”) — кузов с историей. Достаточно вспомнить такие автомобили, как Bugatti Type 41 (Royale) Coupé Napoleo, Rolls-Royce Phantom II, Bugatti Type 41 Coupe de Ville. Брогам — кузов, ушедший в историю: его перестали использовать после Второй мировой войны.

Кабриолет — открытый пассажирский кузов со складной крышей (мягкой или жёсткой), двумя или четырьмя дверьми, подъёмными боковыми стёклами. Крыша кабриолета в сложенном положении помещается или между багажником и пассажирами, или в багажнике. Для кабриолетов с жёсткой складной крышей часто используется название “купе-кабриолет”.  Кузова автомобилей Peugeot 206 CC, Mini Cooper Convertible, Renault Megane CC попадают в класс “кабриолет”.



Купе — двухдверный автомобиль без центральной стойки, с одним рядом сидений или с задним рядом, который не отличается удобством. Редкий случай — купе представительского класса, в котором комфортно не только водителю, но и пассажиру на заднем сидении. Представители класса “купе” — Porsche 911, Cadillac Eldorado, BMW X6 и др.

Ландо (ландоле. ландолет) — кузов автомобиля со съёмной или складывающейся частью крыши над задним рядом сидений (Mercedes-lando, Lexus LS 600h).

Лимузин — закрытый кузов автомобиля с увеличенным салоном, удлинённой колёсной базой и перегородкой за передним сидением. Иллюстрация к определению класса “лимузин” — кузова автомобилей Lincoln Town Car, Mercedes-Benz W100.



Лифтбэк (хетчбэк-седан, лифтбэк-нотчбэк) — кузов, похожий на хетчбэк, кузов двухобъёмного, изредка трёхобъёмного автомобиля с длинным задним свесом, как у седана. Примеры кузовов “лифтбэк”: Skoda Octavia, Skoda Superb.

Минивэн — небольшой микроавтобус, объемный автомобиль, своего рода небольшой микроавтобус. Минивэн может быть оборудован вторым и третьим рядами сидений, а также сдвижными дверями. Представители класса минивэнов —  Citrоёn Jumpy, Chrysler Town & Country LX, Fiat Multipla, Opel Combo.

Пикап — грузовичок с открытым кузовом, объединённым с кабиной (Toyota Hilux SR5 4WD, Subaru Baja, Ford Ranger XLT, Mitsubishi L200, Holden VZ Ute Thunder S).

Родстер — спортивный автомобиль с прилегающей жёсткой крышей или вовсе без неё, двухместный (примеры родстеров — Jaguar XK120, Porsche Boxster S). Если до Второй мировой войны родстером называли автомобиль с рядом сидений, над которыми поднимался тент, рядом откидных, дополнительных сидений, и брезентовой шторкой вместо боковых стёкол, то сейчас родстерами чаще всего называют двухдверные двухместные кабриолеты.

Седан — двухдверный (тудор) или четырёхдверный кузов с багажником и центральной стойкой. Багажник седана отделён от салона (Mercedes-Benz СLS, Chevrolet Malibu Maxx, Audi A8 и др.).

Спайдер — термин обозначает то же самое, что и родстер, но используется в романоговорящих странах (Италия, Франция и др.).

Тарга — разновидность двухместного родстера, автомобильный кузов со съёмной крышей, закреплённым ветровым стеклом, дугой безопасности позади сидений и иногда задним стеклом. В настоящее время название “тарга” используют по отношению к любым родстерам со съёмными или подвижными сегментами крыши, но обязательно снабжённым металлической дугой в задней части салона. Тип кузова “тарга” имеют следующие автомобили: Porsche 914, Honda CR-X del Sol, Toyota Supra, Pontiac Firebird (2-3 поколения), Porsche Carrera GT и др.

Универсал — разновидность седана, но с увеличенным багажником и дополнительной дверью в задней части автомобиля вместо крышки багажника (Mercedes-Benz S124, Toyota Corolla Wagon, Volvo V70, Dodge Magnum, Opel Astra Caravan).

Фастбек — ещё один кузов с историей: двухобъемный автомобиль с плавно опускающейся назад крышей и крышкой багажника от нижней кромки заднего стекла. В наши дни не используется. Примеры авто класса “фастбэк” — Bentley Continental GT,  Borgward Hansa, Porsche 356, Citroen CX, Hudson Hornet.

Фаэтон — четырёхдверный родстер, открытый кузов с открывающимся мягким верхом, без боковых подъёмных стёкол (Ford A, ГАЗ-А, ГАЗ-13Б «Чайка»).

Фургон — автомобиль с металлической частью кузова, размещённой позади пассажирской кабины. Фургоны чаще всего выпускают либо на грузовом шасси, либо на базе универсала, либо на базе пикапа. Представители класса “фургон”: Mercedes-Benz Sprinter, Fiat Ducato и др.

Хетчбек — тип кузова легкового автомобиля с одним-двумя рядами сидений, укороченным, в сравнении с седаном и универсалом, задним свесом и дверью в задней стенке. Примеры — Fiat Bravo, Honda Jazz, Nissan Micra, Citroen C3, Toyota Yaris, Chevrolet Spark и др.

Приведенные типы кузовов автомобилей представляют собой классификацию машин по одному из ключевых параметров. Однако представленная классификация, как и многие другие, не исчерпывает всех возможных вариантов определений, поскольку на автомобильную терминологию влияет региональный фактор.

Учебники по дизайну

- Дизайн кузова автомобиля

Категории руководств по дизайну

Подробное руководство, состоящее из шести частей, где Раймундо Бургуэно, также известный как HandleBar 3D, объясняет, как создать 3D-модель концепции в Alias ​​AutoStudio 2020.

Опубликовано 4 февраля 2020

В эту среду, 23 октября, мы представим новый веб-семинар по 3D-дизайну в сотрудничестве с Novedge, посвященный методам 3D-моделирования для интеграции сеток и Nurbs, а также созданию параметрических моделей в Rhino и Grasshopper.

Опубликовано 21 октября 2019

Видео-демонстрация, показывающая, как превратить нарисованный от руки карандашный набросок в законченный рендер в Photoshop.

Опубликовано 22 июля 2019

В эту среду мы представим новый веб-семинар по 3D-дизайну в сотрудничестве с Novedge, охватывающий различные стратегии дизайна для создания 3D-узоров и текстур с использованием Rhino и Grasshopper.

Опубликовано 12 марта 2019

Видео-демонстрация инструктора по дизайну Сангвон Сока, который показывает, как нарисовать концепт купе сбоку с помощью ручки и маркеров

Опубликовано 7 марта 2019

Полная запись нашего первого эксклюзивного вебинара, знакомящего с Grasshopper for Rhino, с обзором и демонстрацией программного обеспечения, специально предназначенного для дизайнеров.

Опубликовано 7 февраля 2019

В этом уроке, состоящем из 4 частей, дизайнер Аарон Уокер, известный как carstylus, показывает, как смоделировать концепт-кар с нуля, используя топологию и кисть ZBrush.

Опубликовано 18 декабря 2018

В этом 13-минутном видеоуроке Эрик Штребель показывает и объясняет процесс создания традиционного рендеринга маркера дизайна продукта, применяемого к алюминиевой вешалке для рюкзака.

Опубликовано 17 декабря 2018

Плейлист с краткими 1-2-минутными советами по моделированию дизайна для Autodesk Alias ​​от дизайнера Раймундо Бургуэно, также известного как HandleBar 3D.

Опубликовано 27 сентября 2018

В этом видео Маруан Бембли, он же TheSketchMonkey, демонстрирует свою технику реализации творческих идей и преодоления страха начать с пустой страницы.

Опубликовано 19 сентября 2018

В этом 10-минутном видео автомобильный дизайнер Леандро Тровати показывает свою технику превращения концептуального эскиза в окончательный рендеринг.

Опубликовано 18 сентября 2018

Визуальное пошаговое руководство по процессу создания цифровых эскизов и рендеринга Mazda Concept, созданное автомобильным дизайнером Ирфенди Мохамад.

Опубликовано 17 сентября 2018

Новый учебный курс CGMasters объясняет передовые методы моделирования SubD (subdivision surface) для создания трехмерных моделей автомобилей с поверхностями очень высокого качества. Вот наша эксклюзивная презентация и обзор.

Опубликовано 4 сентября 2018

Как смоделировать детальную шину в Blender с помощью модификаторов. Бесплатная глава из предстоящего курса «Мастер создания автомобилей в Blender» Криса Плюша от CG Masters. Файлы проекта включены.

Опубликовано 20 августа 2018

Видеодемонстрация от инструктора по дизайну Маруана Бембли, который рисует и визуализирует автомобиль в виде сбоку с помощью ручки BIC и маркеров.

Опубликовано 10 августа 2018

В этом видеоуроке, состоящем из 3 частей, Клаас Кунен показывает, как смоделировать 3 зубную щетку в Blender, используя несколько передовых методов, и как правильно импортировать и перестроить модель в Autodesk Fusion 360.

Опубликовано 13 июня 2018

Подробное руководство по Blender от Vaughan Ling из Heavypoly, показывающее весь процесс моделирования и рендеринга вентилятора Braun HL70, иконы дизайна продукта от he.

Опубликовано 11 июня 2018

Вы уже проектируете в 3D? Если нет, то это список из 10 причин, по которым, вероятно, следует подумать об изучении некоторых навыков работы с 3D - и благодаря доступному программному обеспечению и обучению, сегодня самое лучшее время для начала.

Опубликовано 21 мая 2018


Информационный бюллетень

Получайте все обновления с нашей еженедельной рассылкой!


Новости - Дизайн кузова автомобиля

24 декабря 2020

С праздником!

По традиции мы желаем вам счастливого Рождества с открыткой от нашего друга Берни Уолша. Мы не будем говорить очевидного об этом 2020 году, я просто скажу, что то, что произошло, повлияло на организацию и работу, стоящую за Car Body...

20 ноя 2020

Mercedes-Maybach S-класс

Выпуск нового Mercedes-Benz S-Class запланирован на конец года. Он отличается увеличенной на 18 см колесной базой, двухцветной окраской и множеством эксклюзивных бортовых технологий.

19 нояб.2020 г.

Mazda: 10 лет дизайна Kodo

Галерея изображений и официальный документ, посвященный 10-летию языка дизайна Mazda Kodo, представленного в 2010 году главным дизайнером Икуо Маэда.

12 ноя 2020

Porsche Unseen: выявлено 15 дизайнерских исследований

Porsche анонсировала новую книгу по дизайну и редакционную инициативу, в которой будут представлены 15 ранее невиданных дизайнерских исследований, созданных в период с 2005 по 2019 год.

2 ноя 2020

Ferrari Roma получает награду Car Design Award

Ferrari Roma выиграл премию Car Design Award в категории «Серийные автомобили», которая проводилась с 1984 по 1997 год, а затем была возобновлена ​​в ее нынешнем виде в 2016 году.

30 октября 2020 г.

Феррари Омологата

Обнародованная в прошлом месяце, Omologata является 10-м уникальным автомобилем, созданным на платформе V12 и вдохновленным традициями марки GT. По заказу европейского клиента, одноразовая модель Omologata основана на основных ценностях Ferrari GT: автомобиль, который ...

29 октября 2020 г.

Pininfarina запускает международный конкурс дизайна

По случаю своего 90-летия Pininfarina объявил международный конкурс дизайнеров, в котором учащимся предлагается создать что-то, что выражает их мечты о будущем.

28 октября 2020 г.

Hyundai Concepts выиграл три награды Red Dot Awards

Hyundai получил три престижных награды Red Dot Awards 2020 в группе Design Concept, в том числе «Лучшее из лучших» в категории «Мобильность и транспорт».

9 сен 2020

Nissan объявляет об инновации для массового производства деталей из углеродного волокна

Nissan объявил о новом подходе к компрессионному формованию полимеров с переносом, который позволяет точно моделировать производственный процесс и сократить время разработки.

8 сен 2020

Астон Мартин Виктор

Aston Martin Victor - это уникальный автомобиль, разработанный Q by Aston Martin на заказ и представленный на Concours of Elegance во дворце Хэмптон-Корт, где он выиграл класс Future Classics.

7 сен 2020

Jeep Grand Wagoneer Concept

Компания Jeep представила почти готовую к производству концепцию, в которой представлены модели премиум-класса Jeep Wagoneer и Grand Wagoneer, которые должны быть выпущены в 2021 году.

4 сен 2020

Hyundai представляет новый Tucson с параметрическим дизайном

Абсолютно новый Hyundai Tucson имеет версии с короткой и длинной колесной базой, а также отличительную подпись светового оформления «Parametric Hidden Lights».

3 сен 2020

Новый Mercedes-Benz S-Class

Mercedes-Benz представил новый S-класс, отличающийся более чистым дизайном, удлиненными пропорциями, высокой аэродинамической эффективностью и множеством передовых технологий.

2 сен 2020

JAXA-Toyota совместно разрабатывают пилотируемый герметичный вездеход Lunar Cruiser

Японское агентство аэрокосмических исследований (JAXA) и Toyota Motor Corporation (Toyota) объявили сегодня, что они назвали пилотируемый герметичный вездеход, который в настоящее время проходит совместные исследования JAXA и Toyota, «LUNAR CRUISER» как ...

1 сен 2020

Концепция команды Fordzilla P1

Ford и его киберспортивная команда Team Fordzilla впервые в мире представили на мероприятии gamescom в этом году; Совершенный виртуальный гоночный автомобиль, разработанный в сотрудничестве дизайнеров Ford и игрового сообщества.Концепт Team Fordzilla P1 был ...

31 августа 2020

Европейский центр дизайна Hyundai представляет футуристическую мыльницу

Компания Hyundai опубликовала тизер-тизер автомобиля-мыльницы, созданного в Hyundai Design Center Europe, с футуристическим внешним видом и клиновидным силуэтом.

29 августа 2020

Skoda Enyaq: эскизы дизайна и интервью

Официальный эскиз дизайна и интервью по дизайну нового Škoda Enyaq, электрического внедорожника, который будет представлен 1 сентября во время виртуального мероприятия.

28 августа 2020

Volkswagen ID.4: превью дизайна

Volkswagen выпустил набор дизайнерских эскизов, которые предвосхищают внешний вид компактного электрического внедорожника ID.4, который дебютирует в следующем месяце.

Когда нужно обслуживать корпус дроссельной заслонки?

На главную> Уход за автомобилем> Когда нужно обслуживать корпус дроссельной заслонки? Обслуживание корпуса дроссельной заслонки не является частью планового обслуживания, но для некоторых проблем оно может предложить простое решение.Во-первых, что такое корпус дроссельной заслонки и зачем его обслуживать? Корпус дроссельной заслонки - это электронное устройство, которое управляет дроссельной заслонкой.

Все современные автомобили имеют систему управления двигателем, при которой нажатие на педаль акселератора посылает сигнал в компьютер, который, в свою очередь, приводит в действие дроссельную заслонку.

Новый корпус дроссельной заслонки. Дроссельная заслонка регулирует обороты двигателя, регулируя поток воздуха. Небольшой электродвигатель внутри корпуса дроссельной заслонки открывает и закрывает дроссельную заслонку.

Помимо реакции на педаль газа, корпус дроссельной заслонки выполняет еще одну важную функцию: в большинстве автомобилей он поддерживает холостой ход двигателя.Когда вы ждете зеленого светофора на перекрестке, ваш двигатель работает на низкой скорости, обычно между 550 и 750 об / мин. Для поддержания стабильной скорости холостого хода корпус дроссельной заслонки держит дроссельную заслонку открытой под небольшим углом, постоянно регулируя его в зависимости от условий.

Со временем на дроссельной заслонке и корпусе дроссельной заслонки накапливается нагар, что препятствует ее правильной работе. В некоторых автомобилях это может привести к заеданию дроссельной заслонки, что приведет к низкой или нестабильной скорости холостого хода или остановке двигателя.Также может загореться индикатор Check Engine.

Часто проблема заглохания возникает после отключения или замены автомобильного аккумулятора, потому что отключение аккумулятора сбрасывает запомненное положение корпуса дроссельной заслонки. Грязный корпус дроссельной заслонки. Если диагностика обнаружит грязный корпус дроссельной заслонки как потенциальную причину проблемы, ваш механик может предложить обслуживание корпуса дроссельной заслонки.
Обслуживание корпуса дроссельной заслонки включает очистку корпуса дроссельной заслонки специальным чистящим раствором и удаление нагара с дроссельной заслонки.В некоторых автомобилях частота вращения холостого хода должна быть повторно определена после выполнения обслуживания. Обслуживание корпуса дроссельной заслонки не очень дорогое, от 60 до 150 долларов в зависимости от сложности.

На каком пробеге нужно делать это обслуживание? Особых требований к пробегу нет, и некоторым автомобилям эта услуга может никогда не понадобиться. Корпус дроссельной заслонки обычно загрязняется при большем пробеге (после 60–80 км), в основном в автомобилях, которые часто ездят в городском потоке с остановками или когда замена масла не производится регулярно.

Стоит ли делать эту услугу, если ваш автомобиль регулярно обслуживается и двигатель работает без сбоев? Мы не рекомендуем его, если корпус дроссельной заслонки не очень грязный и ваш механик не считает, что это может вызвать проблемы.

С другой стороны, если ваш автомобиль глохнет или работает нестабильно на холостом ходу, корпус дроссельной заслонки является частым подозреваемым, и ваш механик обычно проверяет его состояние в рамках диагностического процесса.

Легко ли проверить состояние корпуса дроссельной заслонки? В большинстве машин это не очень сложно.Корпус дроссельной заслонки установлен на впускном коллекторе, и для проверки его состояния механику может потребоваться снять пыльник.

Можно ли очистить корпус дроссельной заслонки в рамках проекта своими руками? Некоторые производители требуют специальной процедуры для очистки корпуса дроссельной заслонки. Если не сделать это должным образом, корпус дроссельной заслонки может быть поврежден, и замена этой детали будет дорогостоящей. По этой причине мы настоятельно рекомендуем обратиться к руководству производителя по обслуживанию или поручить эту услугу квалифицированному специалисту.

Почему вы НИКОГДА не должны оставлять повреждения кузова на вашем автомобиле до его ремонта

Неровности, царапины и структурные повреждения автомобиля могут произойти неожиданно и являются печальными последствиями небрежности или неблагоприятных обстоятельств. Когда происходят эти незначительные инциденты, их ремонт может быть неприятным, если они не представляют непосредственной очевидной угрозы безопасности. Тем не менее, автомобилистов призывают устранять повреждения кузова, как только они возникают на автомобиле, поскольку их игнорирование может создать ряд проблем для владельца.GEM Motoring Assist заявляет, что повреждение кузова автомобиля, даже незначительное, может поставить под угрозу безопасность из-за сложных систем защиты, установленных на всех современных автомобилях.

Более того, чем дольше вы оставляете инцидент между инцидентом, тем дороже его устранение.

Специалист по безопасности дорожного движения GEM Нил Уорт сказал: «Если это большая вмятина, большинство людей сразу ее починят. Но когда это всего лишь небольшая вмятина, ее можно легко отложить. Вы говорите себе, что это не очень хорошо, но это всего лишь небольшой изъян.Или машина стареет, поэтому небольшие вмятины здесь и там не имеют значения.

«Или вы говорите себе, что рано или поздно это исправят, но не сегодня. Итак, вы откладываете это на задний план в своем списке дел, и почему-то кажется, что это никогда не выполняется.

«Следующее, что вы знаете, прошло шесть месяцев или год, а эта вмятина от машины все еще там. И кто знает, что происходит с вашей машиной под вмятиной? "

GEM составил список веских причин для устранения вмятин на автомобиле, как только они появляются, а не когда вы в конце концов доберетесь до них:

1 Безопасность

Когда дело доходит до обслуживания автомобиля, безопасность всегда является главным приоритетом .Даже небольшие вмятины могут скрыть основные структурные повреждения, которые не видны на поверхности. Например, современные гибкие накладки на бампер с пластиковым наружным покрытием предназначены для минимизации повреждений при столкновениях на малой скорости. Тем не менее, лежащие в основе повреждения часто могут быть намного серьезнее, чем кажется на первый взгляд, и это может поставить под угрозу безопасность вас и ваших пассажиров.

2 Проблемы с ржавчиной

Вмятины вызывают неприглядные пятна на вашем автомобиле. Но еще одна проблема заключается в том, что вмятина повреждает лакокрасочное покрытие.Трещины, вызванные даже очень небольшим ударом, могут позволить воде просочиться под краску, где она достигнет незащищенной металлической части автомобиля. Со временем вода вызовет окисление металла, вызывая ржавчину.

3 Длительное повреждение лакокрасочного покрытия

Если не обращать внимания на повреждение, вызванное вмятиной, лакокрасочное покрытие не улучшится. Погодные условия, повседневный износ и даже мытье автомобиля могут привести к увеличению трещин на краске. Это может привести к отслаиванию и отслаиванию, в результате чего герметик останется открытым.Если вмятина на автомобиле достаточно серьезна, чтобы повредить герметик, отслаивающаяся краска может оставить незащищенным металл. Как только это произойдет, появление ржавчины станет лишь вопросом времени.

4 Сниженная стоимость при перепродаже

Независимо от того, насколько хорошо работает ваша машина, внешний вид является жизненно важным фактором при продаже. Мало что снижает стоимость подержанного автомобиля так же эффективно, как неремонтированные повреждения, даже если они кажутся незначительными. Добавьте повреждение краски и пятна ржавчины, и цена, которую покупатель готов заплатить, снизится еще больше.К тому же неотремонтированные вмятины - признак халатного хозяина. Потенциальные покупатели могут задаться вопросом, что еще не так с автомобилем из-за того, что вы не позаботились о двигателе, тормозах или других частях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
