Трактор с передним кузовом: Почему трактор «Т-16» называют неубиваемым самосвалом «задом наперед»

Почему трактор «Т-16» называют неубиваемым самосвалом «задом наперед»

Почему «Т-16» называют неубиваемым самосвалом «задом наперед» и почему на рынке он стоит дороже иной легковушки

ЭТО самоходное шасси, в народе — «шассик», делали на Харьковском тракторном заводе. Выпуск начался в 1961-м году и продолжался шесть лет. «Т-16» – глубокая модернизация самоходного шасси ДСШ-14. От предшественника отличался новым типом двигателя, шинами низкого давления, выносными цилиндрами и навесной гидросистемой. Прозвище «Т-16» получил «попрошайка» — из-за того, что вытянутый вперед кузов напоминает ладонь. И хотя минуло более 50 лет с начала выпуска – трактор в тренде у фермеров в России, Украине. Белорусские аграрии его используют для мелких работ. Знаток сельскохозяйственной техники директор УО «Могилевский центр повышения квалификации руководящих работников и специалистов» Яков Яроцкий посоветовал мне ознакомиться с моделью подробнее. Он говорит, что в хозяйствах, где «Т-16М» еще остался, – он на вес золота. Чем же так полюбилась легендарная модель?

ВТОРОЙ год работает за рулем легендарной техники молодой тракторист-машинист Андрей Сербаев: «Машина — проще некуда. Двухцилиндровый двигатель, много места для разворота не нужно. Иногда, правда, ломается, но запчасти достать не проблема».

На опытной станции «Т-16» используется и на других работах: перевозит в теплицы торф, грунт. Кстати, меня удивило  то, что  год  выпуска – 1980-й. Но техосмотр прошел.  И  практически  все  детали  на нем  родные.

ЗАВОД изготовил около 600 тысяч экземпляров«Т-16». Его использовали как универсальную машину для заготовительных и приусадебных работ. Главное достоинство — отличная проходимость на почвах повышенной влажности.

«Т-16» оснастили 16-сильным дизельным двигателем, и разгонялся он до 17,5 километра в час. Расположение двигателя нетипичное: сзади. Модель обладала небольшими габаритами: длина – 3820, высота – 2600, ширина – 2000 миллиметров соответственно.

Дорожный просвет — 560 миллиметров, масса – 1685 килограммов. Современные легковушки весят порой больше такого трактора!

На агрегате использовали предкамерный метод смесеобразования. Из плюсов: солярка сгорала с небольшим коэффициентом избытка, меньше изнашивались детали двигателя. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке, занимала она до 35 процентов объема камеры сгорания.

Мотор состоял из систем питания, пуска, охлаждения и смазки, кривошипно-шатунного механизма, а также механизма газораспределения. Двигатель имел топливный фильтр, пластинчато-щелевой фильтр и фильтр тонкой очистки.

НА «шассик» устанавливали жесткий каркас – чтобы при опрокидывании механизатор не пострадал. В более поздних версиях он получил крышу, двери и панели со стеклами. Летом быстросъемные элементы демонтировали.

Каркас сваривали из прямоугольных труб, соединенных болтами. Его крыша для вентиляции могла фиксироваться в приподнятом положении.

Внутри устанавливали стеклоочистители, солнцезащитный щиток, зеркала и крючок для одежды. Подрессоренное одноместное с регулировкой по росту и весу водителя конструкторы дополнили сиденье подлокотниками и твердой спинкой.

Изначально трактор предназначался для работы с пропашными культиваторами, уборочными машинами и опрыскивателями в овощеводстве. Удобен «шассик» был для сельских бригад малого состава. Его использовали как привод циркулярных пил, генераторов, лебедок, на нем перевозили и стройматериалы. Делали к нему больше пяти видов сменного оборудования: малогабаритный погрузчик, сенокосилку, компрессорную станцию, опрыскиватель, стогомет и другие.

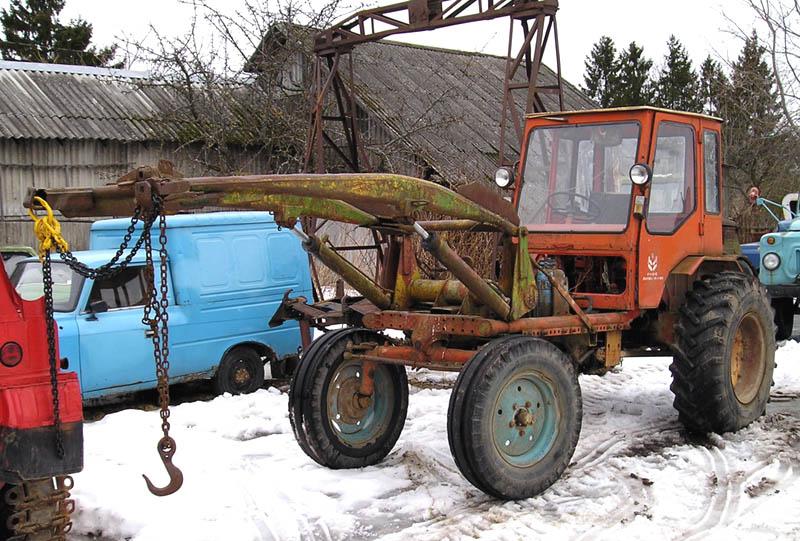

Спереди «шассика» на раме находились места креплений. На них устанавливали особые устройства, мотопилы, дорожные щетки, сенокосилки, погрузчики различных вариаций, грузовую платформу и дополнительные агрегаты.

Подобная конструкция — отличный обзор междурядий и органов орудий с места водителя. Устойчивость в «Т-16» поддерживалась благодаря смещенному к задним колесам центру тяжести.

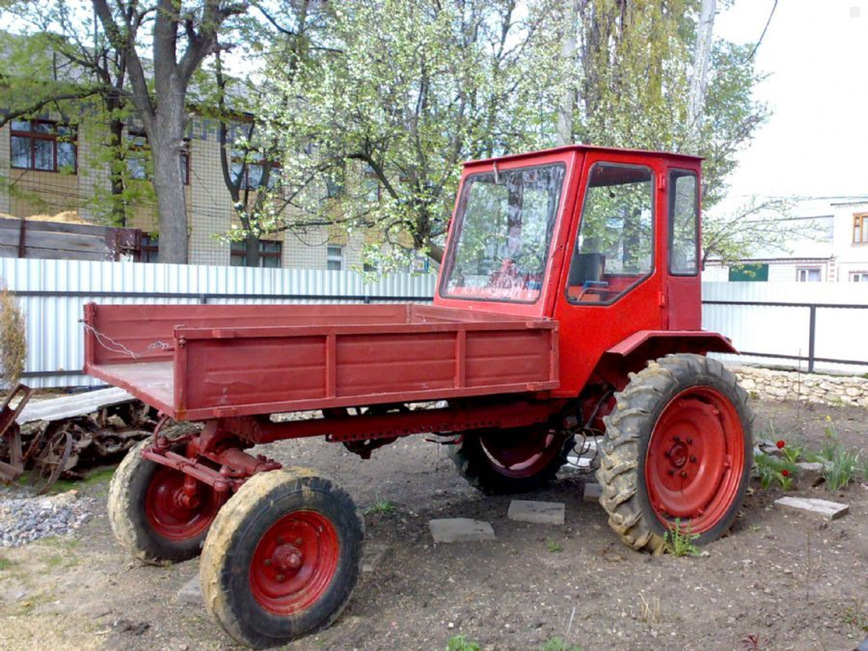

Однако из-за того, что кузов располагается спереди, а сама кабина сзади, — трактор походил на мини-самосвал. Только двигался он задом наперед. К тому же в некоторых хозяйствах наращивали борта на кузове. Из-за этого при перегрузке, допустим, минеральными удобрениями обзор значительно ухудшался. Тракторист мог точно видеть, куда он ехал, только высунувшись из кабины и держась за руль. Естественно, что заметить препятствие, небольшой камень, яму из кабины он мог с трудом.

Правда, о таких фактах нигде официальных упоминаний я не нашел. Об этом узнал из бесед со старожилами на Полесье. Тракторист мог пренебречь техникой безопасности для того, чтобы быстрее перевезти весь груз. Приходилось выжимать из техники все силы.

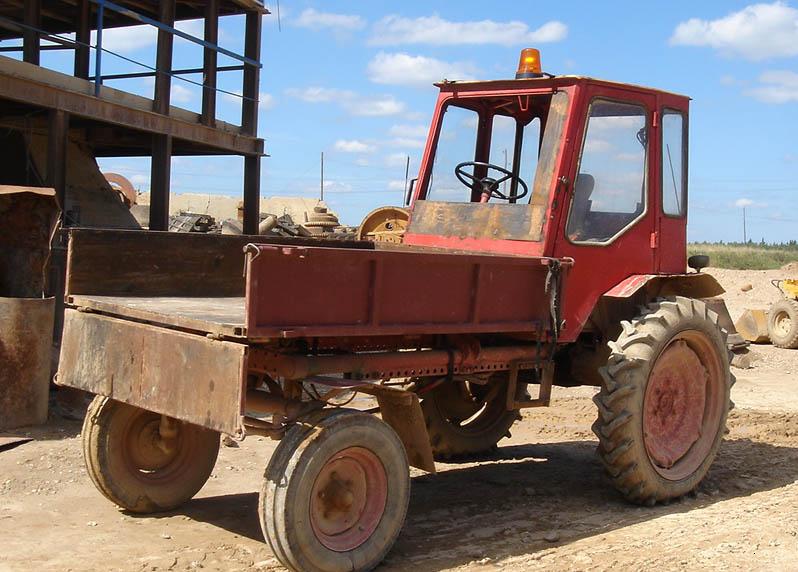

В 1967-м году с конвейера пошел «Т-16М». Он получил 25-сильный двигатель и улучшенную коробку передач. На трактор стали устанавливать каркасную кабину с дверями и тентом. Производство «Т-16М» продолжалось до 1995 года. Минимальная скорость модификации была понижена до 1,6 километра в час. В дорожно-строительных, коммунальных работах и сельском хозяйстве «шассик» стал почти незаменимым.

ОДНОЗНАЧНО определить стоимость «Т-16М» весьма затруднительно, поскольку эту модель уже не выпускают. Однако варианты в хорошем состоянии или после капремонта встречаются. Средняя цена на рынке объявлений – 1200 условных единиц. Предлагаются модели с документами и без. География — Минская область. Хотя встречаются из Брестчины, Витебщины. Причем предложения свежие – несколько дней назад. И выглядят отдельные экземпляры достаточно презентабельно: недавно покрашены.

Но при покупке нужно все-таки учитывать не одну только внешность. Следует убедиться в работоспособности функциональных узлов и механизмов трактора, узнать о дате проведения капремонта и постараться найти видимые недостатки. Неплохо спросить: где раньше работал? Возможно, на основании этого можно сделать вывод: что меняли и ремонтировали.

Любопытно: запчасти предлагают в ассортименте даже сейчас. Хотя поменьше, чем у гигантов-производителей. Но обзванивать магазины и лихорадочно цепляться за каждый контакт в объявлении не придется. Важен еще один факт: немногие запчасти для «Т-16» должны быть оригинальными. В отличие от того же «Кировца» или «ЧТЗ».

«Т-16М» я отыскал в Минской областной сельскохозяйственной опытной станции НАН Беларуси. Поля ее находятся возле деревни Натальевск, что под Червенем. Здесь как раз и работал трактор. Надежда Курейчик, заведующая отделом картофелеводства, кандидат сельскохозяй- ственных наук, хвалит технику:

— Выращиваем оригинальные семена картофеля. Суперсуперэлиту. Ее потом продаем в хозяйства. Сортопрочистки в поле – ответственный момент. Нужно вырвать все подпорченные клубни – этим занимаются наши работницы. А вывозит с поля забракованный материал «Т-16». Другой нам не подойдет. А этот свободно проходит между рядами и не повреждает посевы – очень важно.

— В больших хозяйствах «Т-16» не используется. Нам же он удобен, так как объемы работ маленькие. Да и расход топлива небольшой: до 20 литров солярки за полный рабочий день. «Т-16» используем в межсезонье: с марта-апреля по сентябрь, — заключает главный инженер Евгений Спариж.

Трактор, по его словам, можно и переоборудовать – присоединить прицеп, косилку навесить. Для фермерских хозяйств очень удобно.

На одном из сайтов интернет-пользователь под ником Тимофоныч с восторгом поделился, что «Т-16» немало в подсобных хозяйствах: «Недавно, проезжая в районе Радошковичей — Вязынки, видел его чуть ли не в каждом третьем дворе. Машинка неубиваемая, и, судя по всему, очень востребованная хозяином-частником».

Кстати, «Т-16» все еще в производстве. Его делает Харьковский завод самоходных шасси, только под другими названиями — самоходные шасси СШ-2540 и ВТЗ-30СШ.

Как видим, делу «Т-16» верно служат его дети-последователи. Кстати, по дизайну они мало отличаются от своего легендарного предшественника. В отличие от современных «Кировцев» или «ДТ», где лишь отдельные черты отдаленно напоминают их  дальних родственников.

[email protected]

Фото автора

Трактор Т-16 — необычное самоходное шасси передним грузовым отсеком

Более 30 лет, с 1961 по 1995 год, Харьковский завод тракторных самоходных шасси выпускал трактор Т-16. Его и в наши дни активно используют фермеры:…

Более 30 лет, с 1961 по 1995 год, Харьковский завод тракторных самоходных шасси выпускал трактор Т-16. Его и в наши дни активно используют фермеры: применяют как экскаватор, погрузчик, бульдозер, для косьбы, окучивания картофеля и овощей, перевозки грузов и даже вспашки. В отличие от обычных сельскохозяйственных тракторов, на Т-16 двигатель и трансмиссия расположены сзади, а передняя часть представляет собой открытую трубчатую раму, предназначенную для установки навесных орудий. Эта конструкция позволяет трактористу со своего места хорошо видеть междурядья рабочие органы навесных орудий.

Компактность, хорошая проходимость, маневренность и простота конструкции привели к тому, что сегодня владельцы техники продолжают самостоятельно модернизировать эту машину. Например, крепят плуг, пропашной культиватор, сеялку, картофелекопалку. Умельцы устанавливают на Т-16 передний ведущий мост, механическую лебедку, проходимость трактора еще повышается.

Основой конструкции трактора Т-16 послужили самоходные шасси ДСШ-14, которые выпускали на Харьковском заводе тракторных самоходных шасси (Украина) с 1961 по 1967 год, здесь же стали производить и трактор. Таких машин было выпущено почти 600 тысяч. До сих пор сельские жители применяют Т-16 для заготовительных и приусадебных работ, и он пользуется большим спросом.

Технические подробности

Трактор оснащен дизельным двигателем внутреннего сгорания, с воспламенением от сжатия, марки Д21, четырехтактным, двухцилиндровым, мощностью 16 л. с., с 7-ступенчатой коробкой передач. На дизеле применен топливный насос распределительного типа НД-21/2 с неравномерным чередованием рабочих ходов (через 180° и 540°), что необходимо для двухцилиндровых двигателей с однорядным расположением цилиндров и с кривошипами коленчатого вала, расположенными под углом 180°.

На топливном насосе высокого давления установлены: топливоподкачивающий насос с ручным насосом и малогабаритный центробежный всережимный регулятор с корректором подачи топлива. Фильтрация топлива обеспечена фильтрами предварительной очистки пластинчатощелевого типа и тонкой очистки со сменными бумажными фильтрующими элементами. На дизеле использован воздухоочиститель с инерционным элементом и автоматическим удалением пыли (первая ступень) и с контактно-масляным элементом (вторая ступень).

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а. ч. Для облегчения пуска применены свечи накаливания СН-150.

Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну — заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

Конструкция рамы ходовой части

Рама шасси Т-16 состоит из переднего и заднего брусьев и боковых труб, к которым снизу приварены планки с отверстиями. Вместе со специальными площадками при ходовой части трактора и отверстиями переднего бруса рамы планки используют для крепления навесных машин и орудий.

Внутри литой полости заднего бруса две перегородки. В их отверстия запрессованы втулки поперечного вала рулевого управления. Внутренняя полость заднего бруса используется и в качестве масляной емкости гидросистемы. К левой трубе рамы приварены кронштейны крепления гидрораспределителя и опоры аккумуляторных батарей. Передний брус имеет вилкообразный прилив для соединения с балансиром переднего моста.

Шасси трактора Т-16

Универсальное самоходное шасси является разновидностью колесного пропашного трактора. От обыкновенного трактора самоходное шасси отличается компоновкой: мотор компактно расположен позади кабины, а перед ней находится открытая рама и передний мост. Рама обычно двухбалочная, реже однобалочная. На нее крепится различное навесное сельскохозяйственное или специальное оборудование, в базовой комплектации — кузов-самосвал.

Благодаря тому что оборудование находится перед кабиной, оно хорошо видно и его работой легко управлять. Как правило, его можно быстро смонтировать и снять. Управление навесными орудиями производится с помощью гидравлической системы. Обычно значительная часть узлов и деталей самоходного шасси унифицирована с близким по характеристикам колесным универсально-пропашным трактором.

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а.ч.

Для облегчения пуска применены свечи накаливания СН-150. Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну — заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

Возможности Т-16

Открытое, без кабины и навеса, рабочее место тракториста расположено сзади, впереди на раме — крепление для дополнительного оборудования. Благодаря нестандартной компоновке самоходное шасси Т-16 может работать с разнообразнейшими сельскохозяйственными приспособлениями и агрегатами: плугом, пропашным культиватором, сеялкой, картофелекопалкой, окучником, грузовой самосвальной платформой, погрузчиками различных типов, мотопилой, грейдерной лопатой, щеткой для чистки дорог (устанавливается под рамой), экскаватором, компрессорной станциеи, стогометателем, сенокосилкой, опрыскивателем и др. На самоходных шасси Т-16 крепят передний ведущий мост и устанавливают механическую лебедку, тем самым увеличивая проходимость машины.

Модернизированный вариант Т-16М

В 1967 году провели модернизацию самоходного шасси, которое получило дизельный двигатель воздушного охлаждения мощностью 25 л. с., новую коробку передач и обозначение Т-16М, на нем уже устанавливалась каркасная кабина.

На тракторе Т-16М применена двойная муфта сцепления с совмещенным управлением. Муфта сцепления самоходного шасси имеет особенность, в ней накладки ведомого диска главной муфты сцепления имеют большую площадь и больший радиус трения, чем накладки ведомого диска муфты привода ВОМ (вала отбора мощности). Поэтому муфта привода ВОМ обладает повышенными предохранительными функциями против воздействия динамических нагрузок.

Центральная передача трактора Т-16М состоит из ведущей цилиндрической шестерни, закрепленной на вторичном валу коробки передач, и ведомой шестерни, напрессованной на корпус дифференциала. Корпус дифференциала вращается в двух подшипниках, закрепленных в стаканах, установленных в боковых расточках корпуса трансмиссии. Дифференциал самоходного шасси Т-16М -закрытого типа. Блокировка производится зубчатой торцовой муфтой.

Конечная передача трактора представляет собой одноступенчатые передачи, смонтированные в двух отдельных литых картерах, которые посредством промежуточных рукавов тормозов соединяются с корпусом заднего моста. Основные детали этих конечных передач взаимозаменяемы, за исключением картера и его штампованного поддона.

Тормоза трактора простые, ленточные, установлены в рукавах полуосей дифференциала. Полурамный остов самоходного шасси Т-16М образован литым корпусом центральной сварной трубчатой полурамой. На самоходном шасси двигатель в сборе с муфтой сцепления крепится к корпусу главной передачи, а полурама остается открытой грузовой самосвальной платформы. За счет применения колес увеличенного типоразмера возросла грузоподъемность.

Усовершенствованная модель Т-16МГ

С 1986 года приступили к выпуску модернизированного самоходного шасси Т-16МГ, на котором установлена полноценная кабина и улучшенный дизельный двигатель Д-21 А1, мощность оставили прежнюю — 25 л. с. Улучшения коснулись многих узлов и механизмов, выросла надежность трактора. Серьезное преимущество этого колесного трактора — его универсальность при использовании на различных грунтах, так как колеса не наносят больших повреждений земляному покрытию сельскохозяйственных угодий, в отличие от металлических гусениц. В 1995 году выпуск трактора Т-16 был прекращен.

Модификации

Кроме базового Т-16М, завод производил его специализированные модификации: Т-16ММЧ — для работы на чайных плантациях, Т-16МТ — низкоклиренсный, для работы в теплицах, Т-16МГ — с грузовой самосвальной платформой. Шасси Т-16М и его модификации предприятие выпускало вплоть до начала 1990-х годов.

Универсальный и неприхотливый

Многие фермеры и сельские жители признают, что трактор Т-16 — самый универсальный и полезный из всех тракторов небольшой мощности. Неприхотливый в использовании, удобный в ремонте и весьма надежный, трактор Т-16 завоевал всенародное признание и ласковые прозвища — «шассик», «дашечка», «попрошайка», «шайтан», «официант».

Сначала машину использовали для работы в овощеводстве, опрыскивания деревьев, перевозки небольших грузов в труднопроходимых местах. Также его применяли в малых строительных бригадах, для перевозки камней, песка, древесины, лебедок, пилорам, сварочных аппаратов и т. д. Затем он завоевал популярность и в других сферах: его стали применять автодорожные, коммунальные предприятия и организации, фермеры и сельские жители (в индивидуальном хозяйстве).
