Назначение карданной передачи и ее типы
Категория:
Устройство автомобиля
Публикация:
Назначение карданной передачи и ее типы
Читать далее:
Передний ведущий мост

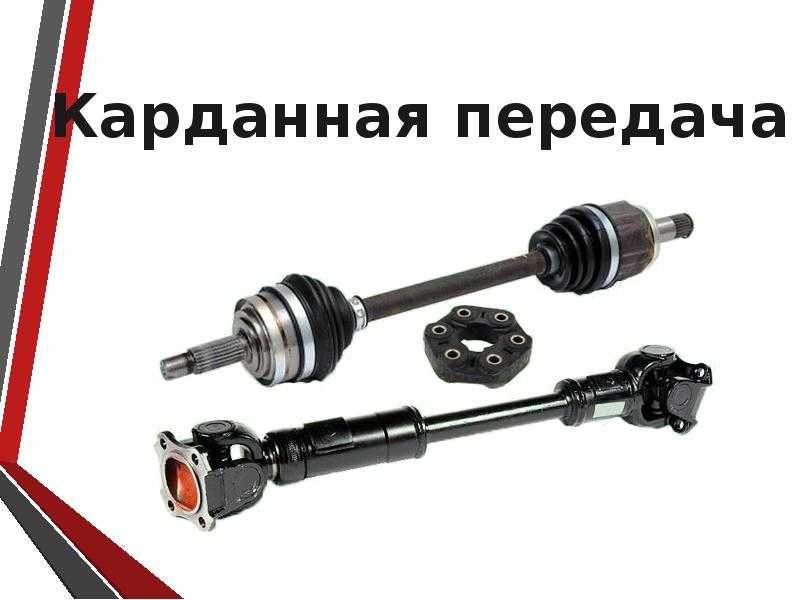

Назначение карданной передачи и ее типы
Карданная передача служит для передачи крутящего момента от коробки передач или раздаточной коробки к главной передаче автомобиля при изменении относительного положения (углов наклона) соединяемых валов.
Задний ведущий мост подвешен к раме автомобиля на рессорах и во время движения меняет свое положение относительно рамы; коробка передач закреплена на раме неподвижно. Поэтому для передачи крутящего момента от вторичного вала коробки передач на ведущий вал главной передачи, оси которых пересекаются и расположены под углом, изменяющимся при увеличении или уменьшении нагрузки, а также вследствие толчков при движении автомобиля по неровной дороге, применяют карданные шарниры.
Карданная передача состоит из валов, их опор и карданных шарниров. Карданные передачи устанавливают: между сцеплением и коробкой передач, расположенной отдельно от двигателя; между коробкой передач и раздаточной или дополнительной коробкой; между главными передачами двух ведущих задних мостов трехосного автомобиля; между главной передачей и полуосями ведущих колес с независимой подвеской; между полуосями и передними управляемыми колесами; в приводе к лебедке и другим вспомогательным механизмам.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Карданные передачи по числу карданных сочленений делят на одинарные и двойные. Если передача имеет только один карданный шарнир, расположенный у коробки передач, то такую передачу называют одинарной. Подобные передачи применяют только в случае расположения валов под небольшим углом и в настоящее время на автомобилях устанавливают редко.
Независимо от скорости движения автомобиля карданный вал не должен испытывать сколько-нибудь значительных крутильных колебаний и биений. Для уменьшения биений выполняют динамическую балансировку карданного вала в сборе с карданными шарнирами. Дисбаланс устраняют приваркой на концах карданных труб балансировочных пластин, а в случае необходимости и установкой балансировочных пластин под крышки подшипников карданных шарниров. Правильное взаимное положение деталей шлицевого соединения после балансировки фиксируют специальными метками.
При наличии удлинителя коробки передач карданную передачу у легковых автомобилей (ГАЗ-24 «Волга», «Москвич»-412) выполняют в виде карданного вала с двумя карданными шарнирами. Она непосредственно соединяет коробку передач с задним мостом. Внутри удлинителя помещают шлицевое соединение переднего карданного шарнира с ведомым валом коробки передач. Такой же тип карданной передачи применяют на короткобазном грузовом автомобиле MA3-5335 и его модификациях.
Автомобили ГАЗ-53А, ЗИЛ-130, «Жигули» и др. имеют карданную передачу, состоящую из промежуточного, главного валов и трех шарниров. Это устраняет возможность возникновения сильных вибраций вала. В автомобиле ГАЗ-66 крутящий момент от коробки передач через вал передается к раздаточной коробке, а от нее через валы соответственно к заднему и переднему ведущим мостам. На концах валов помещены карданные шарниры, из которых один закреплен жестко, а другой имеет скользящее соединение с валом. Карданные шарниры ведущих мостов защищены колпаками.

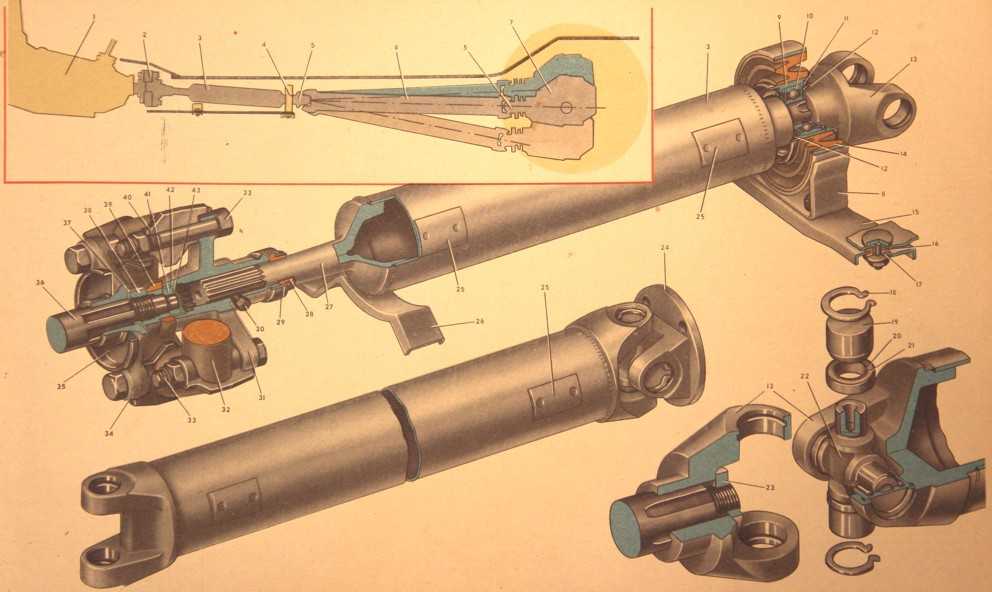

Рис. 1. Расположение карданных передач ня автомобиле: а — легковом; б — грузовом; ваг — грузовом повышенной проходимости с приводами задних мостов, соответственно последовательным сквозным и параллельным; 1 — коробка передач;. 2, 4, 6, 10 ч 11 — карданные валы; 3 — промежуточная опора; 5 — первый задний ведущий мост; 7 — передний ведущий мост; 8 — раздаточная коробка; 9 — второй задний ведущий мосв
Карданная передача трехосных автомобилей, имеющих колесную формулу 6×6 с последовательным сквозным приводом задних мостов (ЗИЛ-131, «Урал-375»), показана на рис.
130, в. Первый задний ведущий мост имеет сквозной вал главной передачи, который через карданный вал передает крутящий момент второму заднему ведущему мосту. На рис. 130, г показана Карданная передача трехосных автомобилей с колесной формулой 6 X 6 и с параллельным приводом задних мостов (КрАЗ-255Б). В этом случае на картере первого заднего моста устанавливают промежуточную опору и привод второго заднего моста осуществляют от раздаточной коробки через валы.
У трехосных автомобилей с колесной формулой 6×4 отсутствует карданная передача к переднему мосту. У автомобилей «Урал-377» и ЗИЛ-133Р привод к задним мостам выполнен по схеме рис. 130, в, а у автомобиля КрАЗ-257 по схеме рис. 1, г. Угловое перемещение карданных валов обеспечено конструкцией карданных шарниров, а изменение расстояний между шарнирами наличием шлицевых соединений вилок карданных шарниров с с карданным валом. Обычно у неподвижно стоящего автомобиля углы между валами, соединяемыми карданными шарнирами, не превышают 5—9°, но при движении они могут быть равны 20—30°.
В приводе между главной передачей переднего ведущего моста и ведущими управляемыми колесами в момент поворота эти углы могут достигать 30—40°.
В зависимости от величины углов между осями соединяемых валов можно применять мягкие и жесткие карданные шарниры. При первых угловое смещение валов происходит вследствие деформации упругих (обычно резиновых) элементов, а при вторых — благодаря шарнирным соединениям металлических деталей.
По кинематике карданные шарниры делят на шарниры неравных (асинхронные) и равных (синхронные) частот вращения. Обычно во всех автомобильных приводах, кроме привода к ведущим управляемым колесам, применяют шарниры неравных частот вращения.
