В этой статье больший акцент будет сделан на преселективную коробку передач — с двойным сцеплением. Однако, и для робота с одним сцеплением эти советы будут актуальны.

И прежде чем понять, как правильно ездить на роботе, нужно понять как он работает. Вообще, сам по себе робот — это та же механика, только вместо педали сцепления здесь используются сервоприводы и электроника, которая сама переключает передачи. Но тогда встаёт резонный вопрос, мол, вот есть механика и автомат, зачем нужен робот? Использовать его начали для экономии. Ставить дорогие автоматы в дешёвые автомобили невыгодно, но и не все хотят покупать механику. Поэтому и был придуман робот. Использовать его начали ещё в 80-х годах, однако производители быстро от него отказались, так как устройства с одним сцеплением проигрывали механике, и автомату.

Но уже в начале XXI века, была разработана преселективная коробка, которая используется уже у многих автоконцернов, а, следовательно, и машин таких стало больше. Именно поэтому, людей начал интересовать вопрос как правильно ездить на роботизированной коробке.

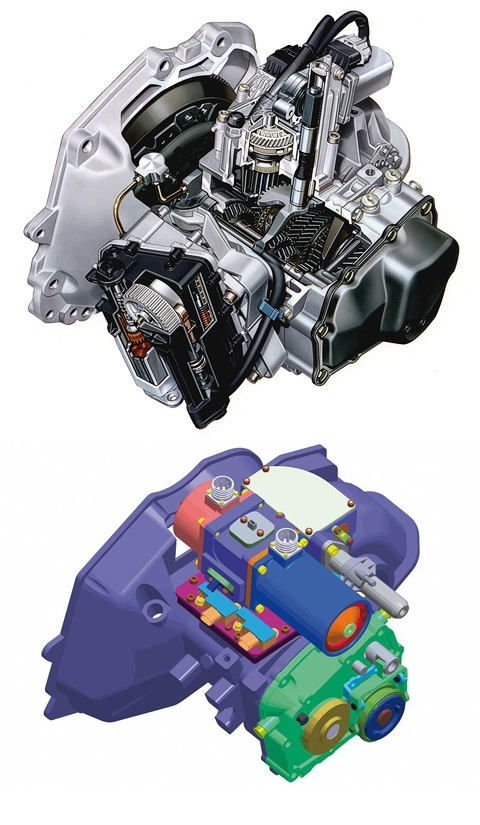

Как уже говорилось, робот — это механическая коробка передач, в которой за переключение передач отвечает электроника. В преселективных коробках используются два сцепления — с чётными и нечётными передачами. В этом случае автоматика предугадывает, какой должна быть следующая передача и готовит. Например, едете вы по трассе, набирая скорость на 3‑й передаче, электроника видит, это и готовит 4-ю передачу. В момент, когда передачи нужно переключить, сцепление на 3‑й скорости разжимается, а на 4‑й сжимается. За счёт такого предугадывания, скорости переключаются быстро и без ощутимых толчков. Но из-за того, что в такой трансмиссии используются не характерные для автомата или механики приспособления, происходят поломки, которые можно было избежать.

Поэтому начинаем разбираться как правильно ездить на роботизированной коробке.

Для начала стоит разобраться с обслуживанием. Именно оно позволит долго кататься на роботе и не испытывать проблем.

• Проверяйте блок управления. Туда периодически приходят обновления, а также записываются возникшие ошибки. Это поможет вовремя заметить проблему. Помимо прочего, стоит проводить адаптацию блока. Делать то нужно из-за того, что он настраивался для одних сцепления, а со временем те износились и уже эксплуатируются не так, как было заложено заводом.
• Осматривайте мехатроник, если обнаружили подтеки — повод обратиться в АТЦ «Автомат», так как эта деталь должна содержаться в чистоте.
• Меняйте фильтры только на оригинальные и строго по регламенту.
• А вот масло в коробке нужно менять чаще, чем указано в регламенте. Хотя, в регламенте, скорее всего, интервал замены не будет указан вообще. Поэтому, старайтесь менять масло раз 40-60 тысяч километров.

Эти рекомендации из области как правильно обслуживать, но не пользоваться коробкой робота. Сейчас же мы рассмотрим именно эксплуатацию.

• Не трогайтесь часто с лаунча (Launch Control) — это когда одновременно зажимают газ и тормоз. В момент отпускания тормоза, на всю трансмиссию падают ударные нагрузки, что приводит к преждевременному износу деталей.

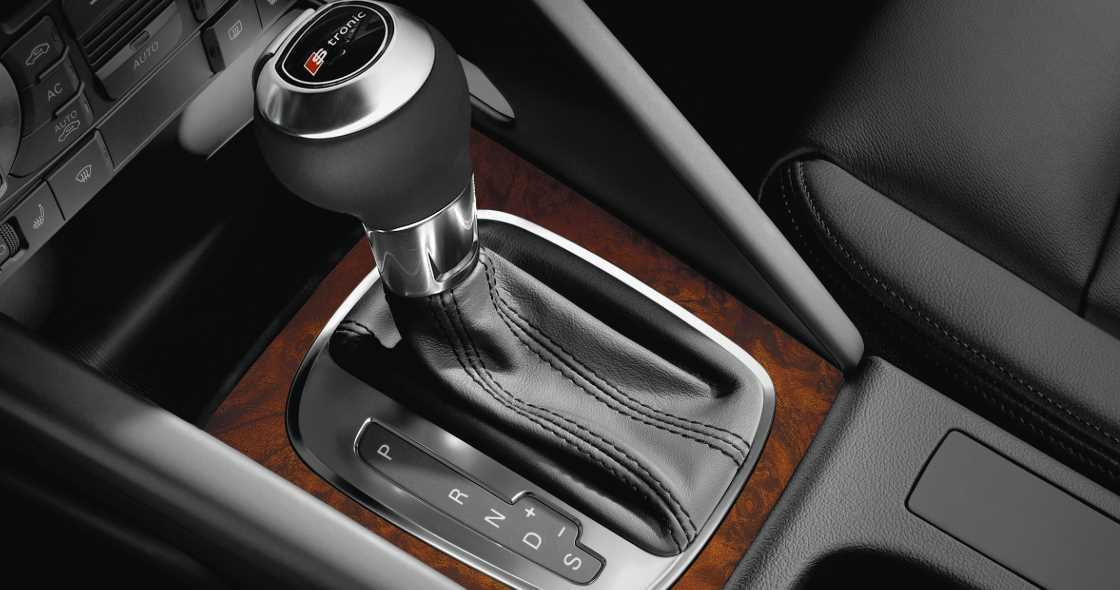

• Прежде чем переключить из Drive в Parking или Reverse, дождитесь полной остановки. А ещё лучше после остановки подождать лишнюю секунду. К сожалению, при смене режимов, коробка работает не так быстро, как при переключении передач.
• Если нет понижающей передачи, постарайтесь избегать оффроуда. Иначе вызовите сильный перегрев, пробуксовку и износ.
• Исходя из прошлого пункта, постарайтесь избегать пробуксовки. Электроника не всегда понимает, что именно от нее требуется, поэтому в такой ситуации может работать на повышенных оборотах и греться.

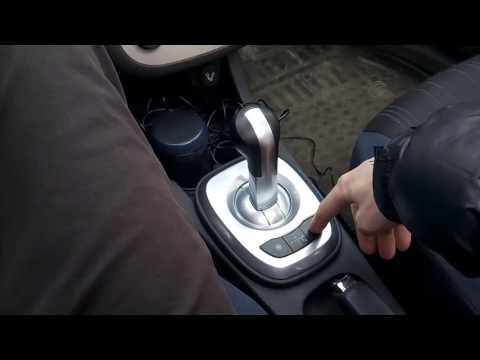

• В пробках пользуйтесь ручным режимом. Робот не всегда понимает, что он стоит в пробке, поэтому старается максимально быстро с первой передачи переключиться на вторую, чтобы сэкономить топливо. Но водитель тут же тормозит, и робот снова переключает скорости. Из-за этого очень быстро изнашивается сцепление. Поэтому, либо ручной режим, либо, как советуют некоторые, спортивный, который переключает передачи на повышенных оборотах.

Все остальные советы касаются стилей вождения. Постарайтесь не гонять и в целом ездить так, чтобы не приходилось резко жать на тормоз. Не катайтесь накатом, так как это не поможет экономии топлива, не жмите педаль в пол со светофора. Помните, что, как и любое сложное техническое устройство, робот также подвержен внешним воздействиям. Поэтому, от того как правильно будете ездить на роботизированной коробке передач, и будет зависеть срок службы такого устройства. Будьте аккуратны и удачи на дорогах!

При возникновении неполадок в коробке или автомобиле в целом — смело обращайтесь в АТЦ «Гранд»! Мы обязательно поможем.

Возврат к списку

6 правил как ездить на машине с коробкой «роботом». » Ремонт ВАЗ 2108-1118-2170 в Одессе.

 Самые простые правила эксплуатации преселективной коробки передач «робота», которые помогут продлить срок ее службы.

1.Чаще менять масло

Производитель не предусматривает замену или долив масла в преселективной коробке на протяжении всего срока ее службы, причем это касается коробок как с «сухим», так и с «мокрым» сцеплением. Но опытные механики рекомендуют все-таки проводить замену жидкостей, особенно в сложных условиях эксплуатации.

Каждые 60 тыс. км пробега автомобиля рекомендуется менять масло в коробке передач вместе с масляным фильтром, а также масло в блоке управления мехатроникой. Можно заменить масло самостоятельно, но это может сделать только опытный механик с использованием некоторого набора оборудования.

2.Ездить плавнее

Электроника преселективной коробки передач подстраивается под манеру вождения водителя и начинает чуть заранее включать нужную скорость и в нужный момент включает сцепление. Когда водитель нажимает акселератор, трансмиссия заранее готовит повышенную передачу, а если тормозит — пониженную.

При агрессивной езде с резкими циклами разгона/торможения автоматика путается и не успевает подбирать нужную передачу, переключается максимально быстро, что создает дополнительные нагрузки на диски сцепления. При подобной манере езды лучше управлять коробкой в ручном режиме, хотя принципиально изменить нагрузки это не поможет.

3.Выжимать тормоз до конца при остановке

Еще один важный момент, который следует знать владельцам машин с «роботом»: необходимо хорошо нажимать педаль тормоза при остановке и переключении режимов коробки. При слабом нажатии педали тормоза автомобиль находится в режиме трогания с места, диски сцепления не размыкаются до конца, от чего и изнашиваются быстрее.

Селектор коробки рекомендуется переключать плавно, а лучше — с небольшой задержкой. Отсутствие паузы при переходе, например, из «реверса» в «драйв» приведет к неприятному рывку. Кроме того, электронике требуется немного времени на настройку. А при переходе в парковочный режим рекомендуется еще до отпускания педали тормоза поставить автомобиль на «ручник» либо пользоваться режимом автоматической активации стояночного тормоза. После этого действия коробке будет проще при последующем трогании, особенно в гору.

4.Включать ручной режим в пробке

Ради экономии топлива «робот» после трогания с места быстро переключается с первой на вторую передачу. Если потом водитель жмет на тормоз или не разгоняется, автоматика снова переходит на первую. Такой стиль езды, характерный для пробок, увеличивает нагрузку на коробку — из-за частых рывков происходит перегрев сцепления и ускоренный износ мехатроники.

В пробке можно перевести роботизированную коробку в ручной режим и трогаться с места исключительно на первой передаче. Обороты двигателя при этом будут выше, но для коробки передач такой режим работы считается более щадящим. Впрочем, производители подчеркивают, что коробки последних поколений (после 2014 года) не требуют подобных ухищрений, а, как правило, работают в пробке строго на второй передаче.

5.Отказаться от пробуксовок и буксировки

«Робот» сильно страдает от пробуксовок — быстро перегревается и ломается. Если машина с такой коробкой застряла в снегу или грязи, не стоит пытаться выбраться методом раскачки. Лучше всего перевести коробку в нейтраль и аккуратно вытянуть машину буксиром.

Машину с DSG также не стоит перегружать буксировкой прицепа или иного транспорта. Инструкция по эксплуатации не запрещает буксировку, но нужно иметь в виду, что подобные нагрузки сильнее изнашивают элементы коробки. То же касается и езды на сильно загруженном автомобиле.

6.Чаще мыть радиатор

Многие «роботы» оснащаются отдельным радиатором для охлаждения масла, который рекомендуется мыть хотя бы пару раз в год. Мелкие соты радиаторов быстро забиваются пылью и грязью, из-за чего эффективность охлаждения масла снижается. Кроме дорожной пыли отверстия забиваются реагентами, тополиным пухом и даже мелкими насекомыми.

Очистка радиатора занимает немного времени и может проводиться самостоятельно — мойку под давлением нетрудно провести и с наружной, и с внутренней стороны. Те, кто эксплуатирует машину на треке или в экстремальных условиях, ставят более производительные радиаторы, но для гражданской езды эта мера является избыточной.
