Карданная передача ЗИЛ-130
Читать далее:
Задний мост ЗИЛ-130
Карданная передача ЗИЛ-130
Карданная передача автомобиля состоит из двух карданных валов, промежуточной опоры и трех шарниров.
В карданной передаче автомобиля применено герметичное шлице-вое соединение. Смазочный материал во внутренней полости втулки удерживается от вытекания заглушкой 26, а также сальниками. Оба сальника предотвращают загрязнение шлицевого соединения.
Устройство всех шарниров карданной передачи одинаково. Каждый шарнир состоит из приваренной или скользящей вилки, фланца-вилки и крестовины, установленной в ушках вилок на подшипниках. Шарниры не требуют пополнения смазочного материала в процессе эксплуатации. На заводе шарниры смазывают пластичной смазкой № 158.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Для удержания смазочного материала и предохранения от загрязнения подшипники снабжены комбинированным уплотнением, которое состоит из однокромочного сальника, вмонтированного в обойму подшипника, и торцового уплотнения, напрессованного на шипы крестовины (с посадочным пояском).
Подшипник промежуточной опоры смазывают через масленку, ввернутую в крышку подшипника. Сальники подшипника опоры имеют отражатели, защищающие их от грязи. Задний отражатель служит одновременно стопорной шайбой гайки подшипника опоры.
Следует периодически проверять посадку крестовин в подшипниках и подшипников в вилках. При ослаблении болтов, крепящих крышки подшипников, надо подтянуть их. Момент затяжки должен быть равен 14—18 Н • м (1,4—1,8 кгс • м). При значительном радиальном и торцовом зазорах в подшипниках крестовин нужно заменить карданный вал в сборе.
Необходимо строго- соблюдать периодичность выполнения смазочных операций и соответствие применяемого для карданной передачи (подшипника опоры, шлицевого соединения) смазочного материала требованиям карты смазывания. Для смазывания шлицевые соединения необходимо разобрать, промыть шлицы скользящей вилки и внутреннюю полость шлицевой втулки и заложить в эту полость свежий смазочный материал.

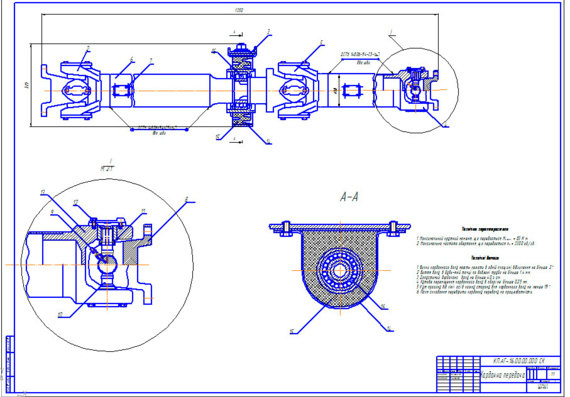

Рис.
1. Карданная передача:
1 — фланец-вилка; 2 — вилка; 3 — основной карданный вал; 4 — подушка опоры; 5 — скоба подушки; 6 — гайка крепления Подшипника промежуточной опоры: 7 и 18 — уплотнения; 8 — карданный вал заднего моста; 9 — вилка карданного вала; 10 — торцовое уплотнение; 11 — однокромочный сальник игольчатого подшипника; 12 — замочная пластина; 13 — игольчатый подшипник крестовины; 14 — крестовина; 15 — опйрная пластина; 16 — болт; 17 — скользящая вилка; 19 — масленка для смазывания подшипника прбмежуточной опоры; 20 — хомут; 21 — шплинт; 22 — замок хомута; 23 — кронштейн опоры; 24 — шарикоподшипник; 25 — шлицеваа втулка; 2S — заглушка шлйцевой втулки
При снятии карданного вала с автомобиля или при установке его на автомобиль нельзя пользоваться монтажной лопаткой или другими предметами, вставляемыми в шарнир для прокручивания карданного вала. Это приведет к повреждению торцового уплотнения и преждевременному выходу из строя карданных шарниров.
Разбирать шарнир рекомендуется только в случае выхода из строя его деталей.
Для разборки шарнира следует пользоваться специальным съемником. Использовать молоток для разборки шарнира нельзя, так как при этом нарушается соосность отверстий в вилках шарниров под подшипники и резко снижается долговечность шарнира. При разборке шарнира необходимо спрессовать торцовые уплотнения с двух смежных шипов. Во время разборки надо следить за тем, чтобы не были повреждены торцовые уплотнения. Повторная установка поврежденных торцовых уплотнений в шарнир недопустима, так как при этом нельзя обеспечить требуемый натяг торцового уплотнения на посадочном пояске шипа.
Собирать шарнир с комбинированным (радиальным и торцовым) резиновым уплотнением подшипников можно, применив один из двух следующих способов.
1. Торцовое уплотнение предварительно напрессовывают на два смежных шипа крестовины, после этого крестовину устанавливают в вилку. Остальные торцовые уплотнения устанавливают на шипы через отверстия под подшипники в вилках и напрессовывают на посадочные пояски шипа.
2. Крестовину без торцовых уплотнений устанавливают в вилку, после этого на шипы крестовины через отверстия под подшипники в вилках напрессовывают торцовые уплотнения. Для напрессовки торцового уплотнения на посадочный поясок шипа необходимо пользоваться специальным приспособлением — оправкой. В случае отсутствия в комплекте запасных частей торцового уплотнения допускается установка подшипников без него, но долговечность всего уплотнения при этом понижается.
При сборке шарниров в каждый подшипник крестовины закладывают 4—4,2 г смазочного материала, а в каждое глухое отверстие шипа 1,1—1,3 г смазки № 158.
Карданная передача | Устройство автомобиля
Что входит в устройство карданной передачи?
Карданная передача автомобиля ЗИЛ-130 (рис.130) состоит из карданных шарниров I, карданных валов II, промежуточной опоры III (на некоторых автомобилях с короткой базой промежуточная опора может не устанавливаться). Карданный вал представляет собой стальную пустотелую трубу 11, к концам которой приварены вилки с проушинами карданного шарнира.
Так как во время прогиба рессор изменяется расстояние между осями автомобиля, то к одной вилке карданного шарнира приваривают стальной вал 15 со шлицами, который входит во втулку со шлицами 16, приваренную к ведомой вилке 17, что позволяет компенсировать изменяющееся расстояние между осями автомобиля.
Рис.130. Карданная передача автомобиля ЗИЛ-130.
Что представляет собой карданный шарнир?
Карданный шарнир представляет собой подвижное сочленение, передающее крутящий момент с одного вала на другой при изменяющемся угле наклона.
Каких типов могут быть карданные шарниры?
Карданные шарниры могут быть упругими (мягкими), жесткими на игольчатых подшипниках и равных угловых скоростей. Упругие карданные шарниры применяют в передачах, где угол между соединяемыми валами не превышает 5°. Жесткими карданными шарнирами соединяют валы с углами между ними до 25°. Карданными шарнирами равных угловых скоростей соединяют части полуоси переднего ведущего моста, передающего крутящий момент при повороте управляемых колес до 40°.
Как устроен и работает жесткий карданный шарнир?
Жесткий карданный шарнир состоит из двух вилок 1 и 8, соединенных между собой крестовиной 7, на шипы которой одеты стаканы 4 с игольчатыми подшипниками 5 и сальниками 6. Стаканы плотно входят в проушины вилок и удерживаются там крышками 3 и стопорными пластинами 2, прикручиваемыми болтами или удерживаемыми стопорными кольцами. Игольчатые подшипники смазывают через масленку 10 до появления масла с предохранительного клапана 9 или из-под уплотнительных колец 6. Вилка 18 жестко крепится к фланцу вторичного вала коробки передач, вилка 17 приварена к втулке со шлицами 16 или трубе карданного вала. При вращении вторичного вала крутящий момент передается ведущей вилке 18 через подшипники и крестовину на ведомую вилку 17 и карданный вал. Вилка 8 соединяется с фланцем, установленным на валу ведущей шестерни главной передачи и приводит ее во вращательное движение.
Как устроена и работает промежуточная опора?
Промежуточная опора состоит из шарикоподшипника 13 помешенного в резиновую обойму 12, закрытую металлическим кожухом.
Опора крепится к поперечине рамы автомобиля. Промежуточная опора позволяет уменьшить длину карданного вала, передающего крутящий момент под углом, и предотвратить появление крутильных колебаний и биение вала, что увеличивает срок службы подшипников и способствует плавному ходу автомобиля. Подшипник промежуточной опоры и шлицевое соединение карданного вала смазывают вязкой смазкой УС-1, утечка которого предотвращается сальниками 14. Снаружи шлицевое соединение карданного пала закрыто резиновым гофрированным чехлом, предотвращающим попадание пыли и влаги на шлицы.
Что представляет собой упругий полукарданный шарнир?
Упругий полукарданный шарнир представляет собой резиновую обойму с металлическими втулками и соединяет ведущую и ведомую вилки.
***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Карданная передача. Ведущий мост»
автомобиль, вал, вилка, карданная передача, карданный, передача, шарнир
