Рычаг МКПП
Характерной чертой управления механической коробкой передач является необходимость переключения скоростей вручную. И именно для выбора нужной передачи служит рычаг КПП.
Трансмиссия
Расположение

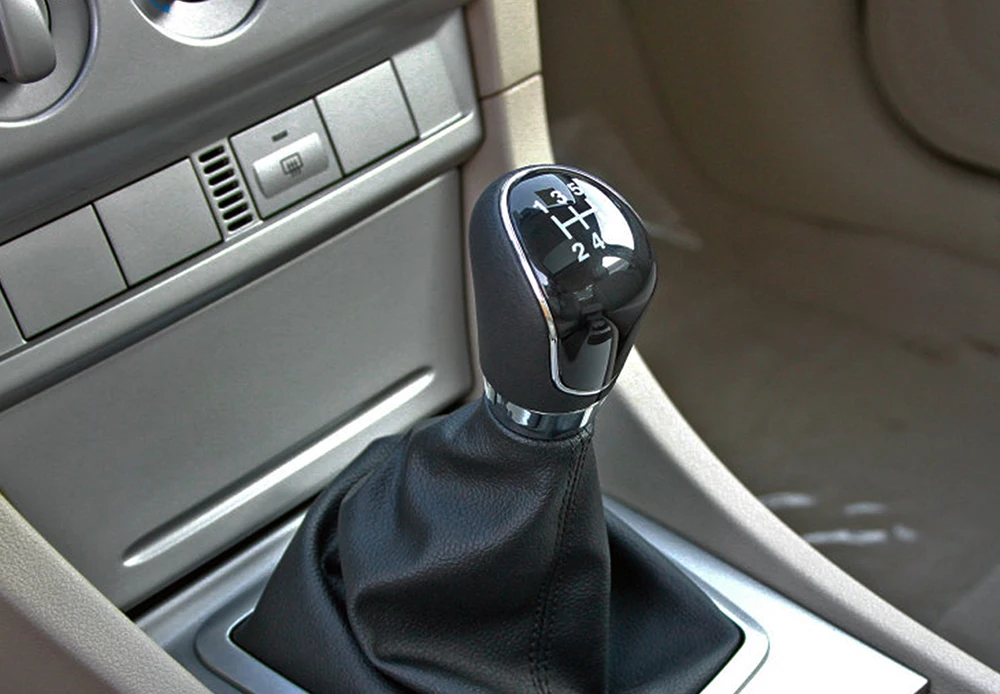

На подавляющем большинстве современных автомобилей (как отечественных, так и зарубежных моделей) рычаг МКПП имеет напольное дистанционное расположение. Сам рычаг связан с коробкой передач при помощи кулисы — расположенных вне корпуса коробки специальных тяг, а также тросиков и валика. Такая конструкция обеспечивает удобное и легкодоступное водителю положение рычага.
Стоит также упомянуть и о подрулевом рычаге МПКПП. В этом случае он расположен непосредственно на рулевой колонке. Подобный механизм был довольно популярен в США и Европе, начиная с конца 1930-х годов, а также встречался и на отечественных автомобилях («Волга» ГАЗ-21). Многие автолюбители оценивают подрулевой рычаг как более удобный, отмечая, что при переключении передач не приходится каждый раз к нему тянуться.
Однако существенны и недостатки подобной трансмиссии: повышенный износ тяг, низкая четкость и скорость выбора передачи, возможны неполное включение и выключение передач, самопроизвольное «выбивание» передачи и даже полное заклинивание тяг.
Рычаги могут различаться по длине. В современном автомобилестроении прослеживается тенденция к уменьшению длины рычага. Если раньше на легковых автомобилях можно было встретить рычаги, длина которых достигала порой тридцати сантиметров, то сегодня производители, стремясь сделать каждую деталь как можно эргономичнее, используют рычаги куда короче.

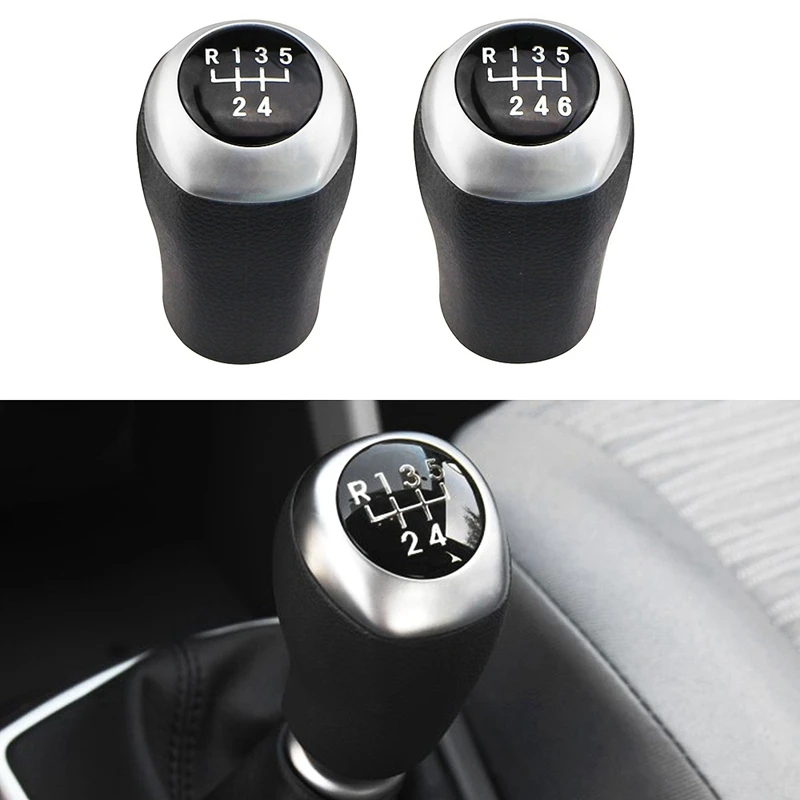

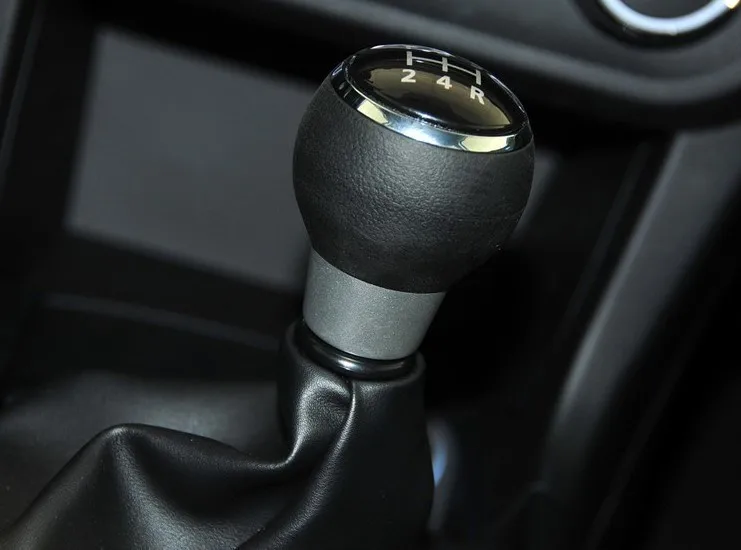

Набалдашник рычага может иметь круглую, овальную или цилиндрическую форму. Таким образом, производители экспериментируют с формой для того чтобы водителю было комфортнее переключать передачи. Как правило, набалдашник выполняет и информационную функцию – на нем изображена схема переключения передач на данном автомобиле.
При тюнинге автомобиля на рычаг может устанавливаться утяжеленный металлический набалдашник.
Это облегчает быстрое переключение передач – такой рычаг достаточно слегка подтолкнуть, а дальше он продолжит движение по инерции, за счет веса набалдашника.
При выборе конкретной передачи рычаг КПП наклоняют в продольной (вперед-назад) и поперечной (влево-вправо) плоскостях. Качением рычага влево-вправо выбирается вилка переключения передач. И затем, толкая рычаг вперед или назад, водитель при помощи выбранной вилки сдвигает в нужном направлении синхронизатор или муфту, включая тем самым ту или иную передачу. В нейтральном положении рычаг удерживается одной или несколькими пружинами.
В большинстве случаев на автомобилях c четырехступенчатой МКПП первая и вторая, третья и четвертая передачи расположены друг напротив друга, а задняя включается либо перемещением рычага вправо и назад, либо вправо и вперед.
В случае пятиступенчатой трансмиссии добавляется пятая передача, обычно, чтобы включить её необходимо наклонить рычаг вправо и затем перевести его вперёд.
Многие европейские автомобили, (в том числе переднеприводные ВАЗы), используют другую разновидность этой системы переключения, в которой задняя передача включается движением «влево-вперёд». Здесь становится актуальным вопрос непреднамеренного включения задней передачи вместо первой. Чтобы этого не произошло, производители предусматривают различные системы блокировки такого включения. Отключение блокировки осуществляется утапливанием рычага «внутрь», нажатием и удержанием специальной кнопки, либо поднятием кольца, расположенного непосредственно на ручке рычага КПП.
Стоит отметить, что схемы включения передач одинаковы для автомобилей как с левым, так и с правым рулем.
Вопросы эксплуатацииПожалуй, основными проблемами, с которыми сталкиваются автолюбители при эксплуатации рычага КПП, являются его дребезжание и вибрация. И, конечно же, чаще этим грешит продукция АВТОВАЗа.
Дребезжит обычно сама ручка рычага. При этом если прижать ее рукой, дребезжание прекращается.
Подобный дефект легко устраняется стачиванием на 3 мм втулки крепления рычага.
От вибрации рычага избавиться несколько сложнее. Вибрация передается на рычаг по тягам от силового агрегата. Как правило, это конструктивная особенность той или иной модели конструктивная особенность, и для окончательного устранения проблемы необходимо менять весь привод переключения передач. На автомобилях, в которых механизм привода тросовый, сложностей с вибрацией не возникает.
