Многих людей, проживающих в городах и селах, где снега бывает больше, чем асфальта, волнует вопрос, на чем передвигаться. Идеальным вариантом является снегоход. Но не всем по карману такая покупка. В такой момент стоит вспомнить, что делали наши отцы в такой ситуации. А делали они мотосани. Да, можно купить их в готовом варианте. Но проблема заключается в том, что не во всех городах они есть в продаже, так как на рынке это новый товар, к тому же, самодельные всегда лучше. Поэтому, если у вас имеются определенные навыки и опыт, стоит решиться: ?Делаем сами мотосани?.

Мотофинки своими руками чертежи

Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.
Делаем снегоход своими руками — проще не бывает!

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой. Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

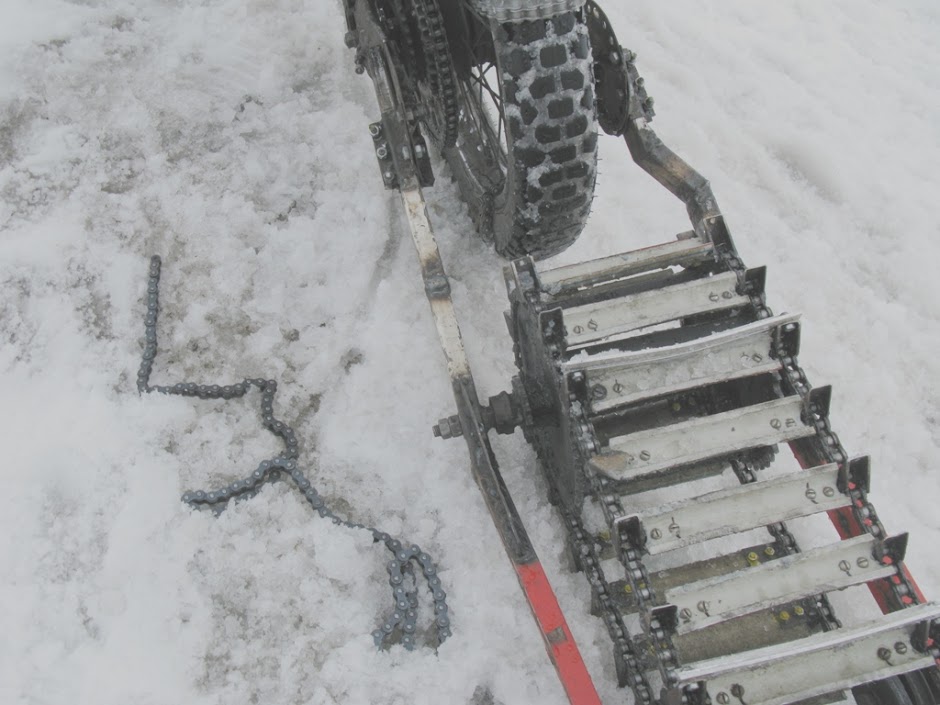

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части. При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам. 6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены плас». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг; ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг; пара лыж — 5 кг; рама —15 кг; двухместное сиденье со стойками — 6 кг. Итого всё вместе весит 76 кг. Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм). Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Этапы сборки

Работу по созданию своими руками самодельной мотособаки разделим на 4 основных этапа. Первый и последний этапы поменять местами нельзя. 2-й и 3-й этапы можно осуществлять параллельно.

1-й этап. Планирование

Для начала стоит представить, с какими характеристиками и внешним видом должна получиться ваша мотособака. Используя готовые схемы и чертежи, корректируя их под себя, составьте список планируемых материалов. Этот этап поможет избежать ошибок и ускорит создание машины. Порядок действий и предложенные материалы могут варьироваться. Следует оценить наличие инструмента и места для работы. Закупить недостающее. На момент начала сборки все материалы и инструменты должны быть в наличии и под рукой. При наличии помощника за 3-4 дня у вас будет готовая собственная мотособака.

2-й этап. Каркас

  1. Собирается основа, скелет машины. Он держит все элементы и испытывает нагрузку и постоянные вибрации. Он не должен прогнуться, швы сварки должны быть надежны. От этого будет зависеть, насколько безопасна ваша собранная своими руками мотособака. Схема и чертежи вашей машины не обязательно должны быть точными. При наличии всех элементов длина, ширина каркаса, места сварки креплений могут подгоняться на месте.
  2. Из труб варится модуль для мотособаки своими руками с помощью сварки. Прямоугольник из профиля 20 х 40 мм. Стойки крепления руля делаются из такого же профиля, но с большей толщиной стенки. Стоит учитывать, что мотособака будет испытывать постоянные вибрации, поэтому модуль либо варим изначально из более прочных труб, либо усиливаем конструкцию в последующем. Для руля используется профильная труба 20 х 20 мм и круглая труба примерно такого же диаметра. То место, где руль крепится к раме, необходимо усилить. На это место идет постоянное давление плюс вибрация. Следует также усилить жесткость рамы, например, приварив поперечные перекладины из профиля 20 х 40 мм или другого. Также рекомендуется внутрь трубы вставлять трубу меньшего диаметра. Привариваем пластины крепления ведущего вала к раме. Делаем крепление двигателя из уголка 40 х 40 мм или иного размера. Отрезаем 6-8 кусков и привариваем их в переднюю часть рамы. Привариваем крепления подвески мотобуксировщика.
  3. Варим защитный каркас двигателя необходимой формы и привариваем его к раме. Привариваем отрезки, соединяющие каркас со стойками крепления руля. Зачищаем неровные края.
  4. Чтобы избежать коррозии металла, сваренную раму окрашиваем. После полного высыхания краски обшиваем стальным (алюминиевым) листом с помощью заклепок.
  5. Высверливаем отверстия для болтов, чтобы закрепить двигатель.

3-й этап. Сборка ходовой части

  1. Кладем гусеницу, внутрь нее вставляем ведущий вал с насаженными корпусными подшипниками, потом вставляем балансир (задний вал). Сверху ставим раму. Раму закрепляем с помощью болтов и гаек. Сразу используйте контргайки. Ставим натяжители гусениц. Существуют различные натяжители гусениц, есть возможность выбрать наиболее подходящие, исходя из вашей конструкции.
  2. Между валами для опоры гусеницы ставим катки (катковые тележки) или склизы. Используются также комбинированные варианты. Склизы можно поставить заводские из пластика. Можно сделать деревянные из прочной древесины. Закрепляем их.
  3. Закрепляем брызговик, фаркоп, натягиваем гусеницу.

Посмотрите ниже схемы и чертежи мотособаки. Своими руками собирается эта техника, но при этом такой вариант очень практичный и надежный. Очень интересно здесь использование катков в ходовой части. Это повышает цену производства, но приравнивает вашу мотособаку к снегоходу по проходимости.

4-й этап. Завершение сборки

  1. Закрепляем двигатель четырьмя болтами.
  2. Устанавливаем звезды, цепь, натяжитель цепи (им может быть башмак цепи ГРМ).
  3. Ставим руль с рычагом газа и кнопкой выключения мотора.
  4. Подключаем все элементы. Прикручиваем защиту двигателя. Готово.

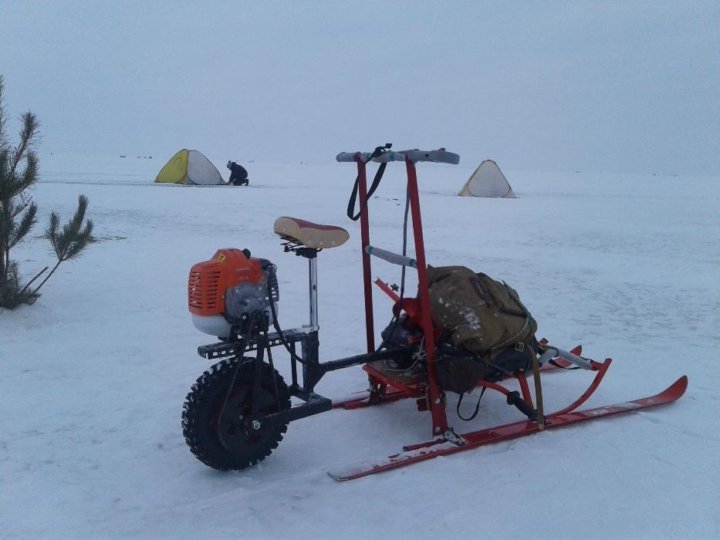

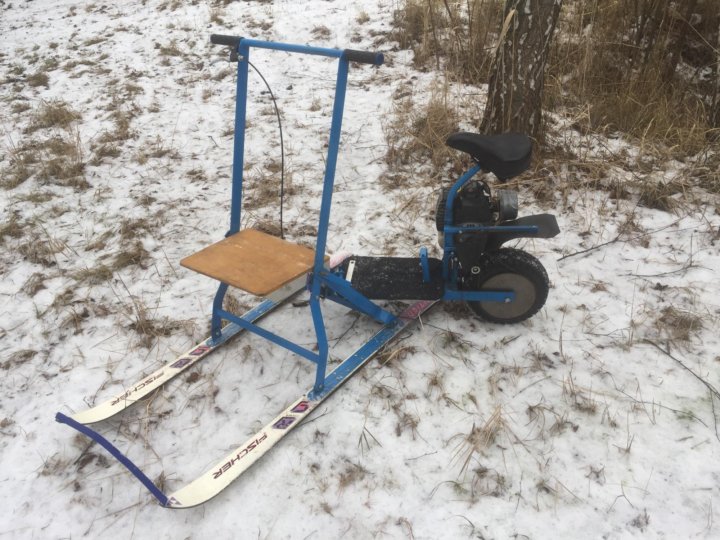

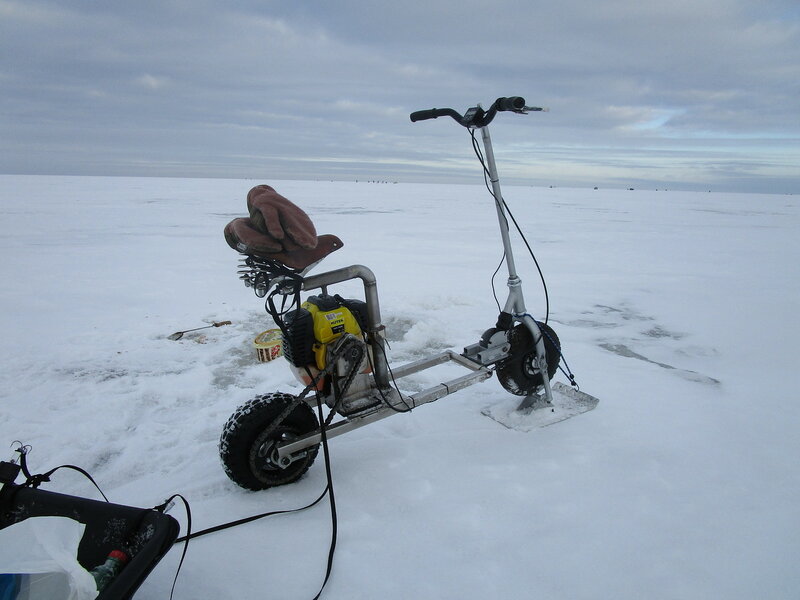

Мотосани своими руками

Многих людей, проживающих в городах и селах, где снега бывает больше, чем асфальта, волнует вопрос, на чем передвигаться. Идеальным вариантом является снегоход. Но не всем по карману такая покупка. В такой момент стоит вспомнить, что делали наши отцы в такой ситуации. А делали они мотосани. Да, можно купить их в готовом варианте. Но проблема заключается в том, что не во всех городах они есть в продаже, так как на рынке это новый товар, к тому же, самодельные всегда лучше. Поэтому, если у вас имеются определенные навыки и опыт, стоит решиться: «Делаем сами мотосани».

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Мотосани – что и с чем

Но для начала стоит разобраться, что такое мотосани и для чего они нужны. Мотосани – средство передвижения и транспортировки груза в заснеженных условиях. В основном они представляют собой очень маленький снегоход с колесом. Мотор используют либо от скутера, либо от снегохода.

Для управления имеется рукоять, на которой установлена тормозная система и рычаг подачи топлива. Сиденье небольшое, рассчитанное на одного человека. В движение приводится небольшим колесом с очень шипастой резиной или маленькой гусеницей. Для комфортного передвижения по снегу устанавливаются лыжи.

Вообще, изготовление мотосаней самим – не такой сложный процесс, как может показаться вначале. Самоделки только поначалу кажутся сложными. Достаточно иметь начальные знания о том, как устроены моторы и научиться (или попросить кого-нибудь) сварке.

Скорость и вместимость

Итак, вместимость. Если вы едете на рыбалку ловить леща или плотву, то вам предстоит больше стационарная рыбалка. Прикорм, 5-6 лунок, и медитация над кивком большую часть времени. Ваш снегоход везет палатки, ящики, буры и еще 3-4 рыбаков. Конечно, больше двух товарищей на «снежик» не сядет. Однако, сдается мне, именно любители лещовой рыбалки придумали такую штуку как сани для снегохода.

Цепляем сани к снегоходу, и вот уже машинка, рассчитанная на перевозку 2 седоков и небольшого багажа, тащит по льду 4-6 взрослых мужиков и гору рыболовного скарба.

Но, тут есть один нюанс. О мобильности снегохода в таком варианте можно забыть. Он служит лишь для того, чтобы доставить коллектив рыбаков со снастями от места стоянки машин до 1 или 2 точек лова. Все, далее «снежик» стоит до конца рыбалки, ожидая, когда всю «рыболовную банду» нужно будет отвезти обратно к машинам.

Либо на нем катается 1-2 рыболова с целью разведки, в то время как остальные задумчиво медитируют над своими лещовыми удочками.

Что нужно знать о конструкции

  • Мотосани состоят из ходовой части – мотора, бензобака, колеса, лыж, системы подачи топлива и зажигания. Управление – руль, примерно как на велосипеде. Еще есть рама и сиденье. Рассмотрим поподробнее каждый элемент ходовой части.
  • Двигатель – для изготовления мотосаней своими руками идеально подойдет небольшой двигатель от скутера или мопеда. Важно, чтобы он хорошо переносил холодную погоду и имел возможность завода с рычага или троса. А также была возможность использования масляно-топливной смеси как горючего.
  • Бензобак – подойдет любая емкость, которая выдерживает нахождение внутри топлива. Поэтому пластиковые бутылки отменяются – их может проплавить. Отличным вариантом будет использование готового бензобака. Но если у вас чешутся руки сделать сани своими руками от и до, то можно сделать бак самому. Об этом будет рассказано позднее.
  • Колесо подойдет практически любое, но лучше всего использовать автомобильное, так как на него легче найти шипованную резину. Отличным вариантом будет колесо от мотоцикла эндуро, его иголкам даже дикобраз может позавидовать.
  • Лыжи – тут лучше не скупиться и использовать горные лыжи. Они прочнее и гибче, так что им будет легче выдерживать вес. Если они не подходят по длине, делаем их короче.
  • Подача топлива и зажигания – все будет вместе с мотором в сборе, так что тут придумывать не требуется ничего.

Ну а про остальные элементы и так понятно, все сами придумываем и делаем под себя.

Также стоит обратить внимание на мотосани с гусеницей. Да, такой вид сложнее сделать своими руками. Но в то же время мотосани будут гораздо лучше чувствовать себя на льду и насте.

Как выбрать движок

Для того, чтобы создать снегоход необходимо учитывать самую важную и центральную часть всего механизма — мотор. Мотор должен иметь приличную тягу, чтобы передвигать весь механизм в тяжелых условиях снежной погоды. Чтобы все получилось так, как нужно, подойдет мощный мотор от мотоблока Нева.

При наличии такого двигателя передвигаться на снегоходе-самоделке из мотоблока своими руками смогут один или два человека. Мощность двигателя имеет 6-7 лошадиных сил, чего вполне достаточно для передвижения по снежному покрову.

Если добавить снегоходную подставку к мотоблоку, то грузоподъемная сила увеличится и вы с легкостью сможете нагружать свой мотоблок для снежных поездок.

Чем хорош данный двигатель, спрашивают многие. На самом деле достоинств намного больше, чем только можно подумать:

  • В первую очередь это демократичная стоимость.
  • Так же хорошее качество доказано японским производством.
  • Мотор имеет дополнительно систему воздухоохлаждения.

Также обратите внимание на то, что в качестве горючего может быть использован бензин.

Что можно взять готовое

Чтобы сделать подобие мотофинки, не требуется делать все с нуля. Можно взять какой-то элемент, конструкцию, продающуюся в магазине. Чтобы не покупать новый скутер, можно взять его с рук, это выйдет даже дешевле. Еще дешевле вариант – заглянуть на рынки-разборки, где этого добора очень много. Для основы мотосаней можно использовать снегокат, но выбирать нужно полностью металлический и дополнительно своими руками изменять конструкцию, иначе такой подвид санок просто не выдержит нагрузок.

Колесо также стоит присмотреть в магазине. Кроме вышеупомянутого колеса от мотоцикла эндуро, можно использовать стандартные колеса от автомобиля, а для лучшего сцепления со снегом – просто добавить цепи. Также есть вариант с использованием дутиков – бескамерных резиновых колес. Но предварительно стоит усилить их цепью или полосами железа. Для обеспеченных граждан прекрасным вариантом будет внесение в конструкцию так называемых ВГД – внедорожных гусеничных движителей.

Сиденье чаще всего можно взять с того же скутера, а если хочется сделать своими руками, можно воспользоваться общедоступными схемами. Лыжи покупаются в магазине или находятся в гараже. Лучше всего использовать сверхлегкие горные лыжи, с ними мотосани в снег не провалятся. Некоторые самоделкины используют как основу популярные нынче модули для мотобуксировщиков. Но если ваша задача – мотосани с минимальными вложениями, то этот вариант не для вас.

Как правильно ловить на резинку

Скажу прямо, что даже упоминание такой снасти, как резинка, как донка с резиновым амортизатором, вызывает у меня нервную ухмылку и некоторое подобие микро-мандража. Опытный психолог, умеющий читать жесты, явно сказал бы, что я не очень люблю эту снасть. И это чистая правда.

Делаем сами мотосани

Содержание

  • Мотосани ? что и с чем
  • Что нужно знать о конструкции
  • Что можно взять готовое
  • Собираем сани своими руками

Многих людей, проживающих в городах и селах, где снега бывает больше, чем асфальта, волнует вопрос, на чем передвигаться. Идеальным вариантом является снегоход. Но не всем по карману такая покупка. В такой момент стоит вспомнить, что делали наши отцы в такой ситуации. А делали они мотосани. Да, можно купить их в готовом варианте. Но проблема заключается в том, что не во всех городах они есть в продаже, так как на рынке это новый товар, к тому же, самодельные всегда лучше. Поэтому, если у вас имеются определенные навыки и опыт, стоит решиться: ?Делаем сами мотосани?.

Мотосани ? что и с чем

Но для начала стоит разобраться, что такое мотосани и для чего они нужны. Мотосани ? средство передвижения и транспортировки груза в заснеженных условиях. В основном они представляют собой очень маленький снегоход с колесом. Мотор используют либо от скутера, либо от снегохода.

Для управления имеется рукоять, на которой установлена тормозная система и рычаг подачи топлива. Сиденье небольшое, рассчитанное на одного человека. В движение приводится небольшим колесом с очень шипастой резиной или маленькой гусеницей. Для комфортного передвижения по снегу устанавливаются лыжи.

Вообще, изготовление мотосаней самим ? не такой сложный процесс, как может показаться вначале. Самоделки только поначалу кажутся сложными. Достаточно иметь начальные знания о том, как устроены моторы и научиться (или попросить кого-нибудь) сварке.
[ads-pc-1]

Что нужно знать о конструкции

? Мотосани состоят из ходовой части ? мотора, бензобака, колеса, лыж, системы подачи топлива и зажигания. Управление ? руль, примерно как на велосипеде. Еще есть рама и сиденье. Рассмотрим поподробнее каждый элемент ходовой части.

? Двигатель ? для изготовления мотосаней своими руками идеально подойдет небольшой двигатель от скутера или мопеда. Важно, чтобы он хорошо переносил холодную погоду и имел возможность завода с рычага или троса. А также была возможность использования масляно-топливной смеси как горючего.

? Бензобак ? подойдет любая емкость, которая выдерживает нахождение внутри топлива. Поэтому пластиковые бутылки отменяются ? их может проплавить. Отличным вариантом будет использование готового бензобака. Но если у вас чешутся руки сделать сани своими руками от и до, то можно сделать бак самому. Об этом будет рассказано позднее.

? Колесо подойдет практически любое, но лучше всего использовать автомобильное, так как на него легче найти шипованную резину. Отличным вариантом будет колесо от мотоцикла эндуро, его иголкам даже дикобраз может позавидовать.

? Лыжи ? тут лучше не скупиться и использовать горные лыжи. Они прочнее и гибче, так что им будет легче выдерживать вес. Если они не подходят по длине, делаем их короче.

? Подача топлива и зажигания ? все будет вместе с мотором в сборе, так что тут придумывать не требуется ничего.

Ну а про остальные элементы и так понятно, все сами придумываем и делаем под себя.

Также стоит обратить внимание на мотосани с гусеницей. Да, такой вид сложнее сделать своими руками. Но в то же время мотосани будут гораздо лучше чувствовать себя на льду и насте.

Что можно взять готовое

Чтобы сделать подобие мотофинки, не требуется делать все с нуля. Можно взять какой-то элемент, конструкцию, продающуюся в магазине. Чтобы не покупать новый скутер, можно взять его с рук, это выйдет даже дешевле. Еще дешевле вариант ? заглянуть на рынки-разборки, где этого добора очень много. Для основы мотосаней можно использовать снегокат, но выбирать нужно полностью металлический и дополнительно своими руками изменять конструкцию, иначе такой подвид санок просто не выдержит нагрузок.

Колесо также стоит присмотреть в магазине. Кроме вышеупомянутого колеса от мотоцикла эндуро, можно использовать стандартные колеса от автомобиля, а для лучшего сцепления со снегом ? просто добавить цепи. Также есть вариант с использованием дутиков ? бескамерных резиновых колес. Но предварительно стоит усилить их цепью или полосами железа. Для обеспеченных граждан прекрасным вариантом будет внесение в конструкцию так называемых ВГД ? внедорожных гусеничных движителей.

Сиденье чаще всего можно взять с того же скутера, а если хочется сделать своими руками, можно воспользоваться общедоступными схемами. Лыжи покупаются в магазине или находятся в гараже. Лучше всего использовать сверхлегкие горные лыжи, с ними мотосани в снег не провалятся. Некоторые самоделкины используют как основу популярные нынче модули для мотобуксировщиков. Но если ваша задача ? мотосани с минимальными вложениями, то этот вариант не для вас.
[ads-pc-2]

Собираем сани своими руками

Для начала вам необходимо определиться с конструкцией, для этого ищите фото или видео с мотосанями и копируйте их. Если же вы вознамерились сделать мотофинки сами, то стоит вооружиться карандашом. Для начала набросайте на бумаге то, что вам хочется увидеть. После этого начните отметать те детали, без которых агрегат не потеряет своих качеств. По мере необходимости добавляйте ребра жесткости, крепления. Как только вы, наконец, поймете, что же хотите, перемещайтесь к чертежам. На этом этапе станет ясно, какие болты, гайки лучше всего использовать, какие элементы будут самодельные, а также основные места сварки.

Поищите в разборках или на рынках скутеры. Подойдут любые, главное ? чтобы объем их двигателя был не более 50 кубических сантиметров (иначе сани будут попадать под категорию прав А1). Также учтите такой нюанс, как стабильно работающая система впрыска и зажигания. Самому ее переделывать и доводить до ума ? для тех, кто хочет сделать абсолютно все своими руками. Не лишним будет бензобак. Но в то же время вы можете использовать и канистру от бензина, либо самому сделать его.

Важно: ни в коем случае не паяйте бак. Только сварка. Иначе можете стать свидетелем ?оловянной чумы? ? процесса, когда олово на сильном морозе становится хрупким и выламывается из швов.

Начните собирать раму, придерживаясь чертежей. На этом этапе вам и пригодится умение делать самому сварку. Используйте для рамы трубы. Их легче гнуть, нежели прокатный профиль. А также их можно без потери устойчивости соединять под острыми углами. Так ваши сани станут более эстетичными на вид. Не забудьте также сделать втулку для руля мотосаней. Просто приварите кусок трубы большего, чем стойка руля, диаметра под углом 90 градусов к раме.

Начните собирать все части воедино, начиная с двигателя и тросов, заканчивая трубками. Стоит учесть то, что лыжи лучше всего укрепить на малоподвижной основе. После того, как все сами установили на будущие мотосани, не поленитесь и испытайте их. Как только недочеты будут исправлены, ставьте сиденье.

Совет: возьмите в качестве набивки сиденья негорючий утеплитель, например, стекловату. Тогда его можно будет укрепить на блоке цилиндров, предварительно усилив его ? так вы получите мотосани с подогревом сиденья.

Финальная отделка ? добавление удобств, такие как теплые рукоятки для руля. Можно добавить фонари, чтобы передвигаться зимним вечером или ночью. Отличным дополнением станет небольшой багажник. Совет: всегда возите с собой небольшой набор инструментов. Так как мотосани у вас самодельные, вы всегда будете знать, что и где могло сломаться.
