Принцип работы антиблокировочной системы (ABS).

Принцип работы антиблокировочной системы (ABS).

В тех случаях, когда вам приходится прибегнуть к экстренному и резкому торможению, возникает вероятность блокировки колёс автомобиля, что может привести к заносу, потере управляемости и увеличенному тормозному пути. Чтобы такого не происходило, была разработана и внедрена антиблокировочная система (ABS).

Первые системы ABS начали устанавливаться на автомобили в 70-х годах XX-го века. Её неоспоримая эффективность, повышающая безопасность на дорогах в любое время года, сначала была оценена производителями автомобилей, а уже потом конечными автовладельцами.

Какими преимуществами обладает система ABS?

Главным и неоспоримым преимуществом использования антиблокировочной системы является, конечно же, повышение безопасности водителя, пассажиров, пешеходов и иных участников дорожного движения. Благодаря ей уменьшается тормозной путь автомобиля и устраняется возможность заноса из-за блокировки колёс.

Особой эффективностью система ABS обладает в зимнее время года. На скользких дорогах любое неосторожное торможение может привести к блокировке колёс и неуправляемому скольжению вперёд. В данном случае система определяет блокировку и уменьшает систему торможения, что позволяет вернуть управление над автомобилем.

Также антиблокировочная система создаёт отличные условия для эксплуатации покрышек. Они равномерно изнашиваются, сокращая траты водителя на покупку новых покрышек. Получается, что система ABS хоть и не напрямую, но позволяет снизить ваши расходы на обслуживание колёс автомобиля.

Вдобавок, устраняя резкие блокировки колёс и уменьшая тормозной путь, система ABS позволяет уберечь покрышки от быстрого и необратимого повреждения. Любое экстренное торможение, выполненное буквально пару-тройку раз, может привести ваши покрышки в негодность.

Главным недостатком антиблокировочной системы, как и у многих подобных сложных систем, является частая поломка и выход из строя её датчиков.

Это накладывает на владельца определённые траты на восстановление и ремонт системы, однако, это стоит того, ведь безопасность превыше всего.

Заметим, что система ABS является одним из основных элементов для обеспечения безопасности любого современного авто. Данные датчика ABS используются многими другими активными и пассивными системами безопасности, например, системой стабилизации курса. Без правильной работы всех этих систем, безопасная эксплуатация автомобиля становится невозможной.

Системы ABS постоянно совершенствуются, обрастают функциями и возможностями, чтобы отслеживать больше параметров и более активно помогать водителю чувствовать себя уверенно на дороге.

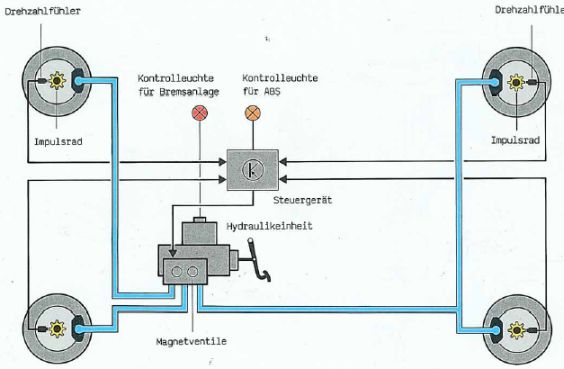

Из чего состоит антиблокировочная система?

Система ABS состоит из:

Датчиков;
Гидрораспределителей;
Электроклапанов;
Откачивающего насоса;
Блока, управляющего работой тормозной системы.

Автоматика ABS постоянно совершенствуется, поэтому они становятся проще и одновременно эффективнее. Раньше основную часть работы в антиблокировочной системе выполняли гидравлические системы. Сейчас это полностью возложено на автоматику. Качество и скорость работы системы соответственно повышается.

Блок управления, считывая и обрабатывая информацию с датчиков, оперативно принимает решение для регулировки давления в тормозной системе. Как и в других системах, связь между блоком управления и датчиками осуществляется по особой шине. Отметим, что каждое из четырёх колёс может иметь несколько датчиков, для контроля массы параметров. Так корректируется работа многих систем автомобиля.

Принцип работы системы ABS.

За многие годы развития и совершенствования, принцип работы системы ABS остался неизменным. Во время торможения, блок управления рассылает сигналы к тормозным цилиндрам. Создаваемое давление через клапаны передаётся на каждое колесо, что приводит к эффективному торможению.

Если же определяется вероятность блокировки колёс, то электромагнитный клапан закрывается, предупреждая излишнее усилие торможения и блокировку колёс.

Автоматика полностью контролирует любое, даже самое лёгкое торможение. Электромагнитные клапаны открываются и закрываются в зависимости от силы нажатия на педаль тормоза и положения колёс автомобиля. Такая система отличается простой конструкцией и долговечностью. Единственным слабым звеном являются датчики, которые могут быть повреждены противолёдным реагентом.

Работу системы ABS можно явно почувствовать. Когда происходит её активация, водитель может почувствовать биение тормозной педали. Это связано с быстрым открытием и закрытием клапанов, которые создают необходимое давление, для правильного торможения и предотвращения блокировки.

Как правильно эксплуатировать антиблокировочную систему?

Сама по себе антиблокировочная система долговечна, надёжна и не требует особого ухода, однако, её слабым местом являются датчики, за работоспособностью которых нужно следить. Это позволит вам своевременно приступить к ремонту.

Запомните, что ремонт такой системы ни в коем случае не следует производить самостоятельно. Вы запросто можете повредить и привести в негодность дорогостоящую электронику вашего автомобиля и сделать дальнейшее его использование невозможным.

Стоит придерживаться определённых правил, чтобы продлить жизнь системе ABS:

Не перегревайте блоки управления и не заливайте их водой;
Отключайте проводку , если у вас планируются сварочные работы в автомобиле или требуется подключение к его бортовой системе;

Отслеживайте состояние контактов на генераторе. Это позволит исключить короткие замыкания и поломку датчиков;
Не разделяйте электроразъёмы датчиков если у вас включено зажигание и работает двигатель.

О неисправности системы ABS вам просигнализирует специальный индикатор на приборной панели. Отмечается, что в данном случае будет обеспечено эффективное торможение, но при сильном нажатии на педаль тормоза может произойти блокировка колёс с последующим заносом.

Если вы уверены в неисправности системы, лучшим выходом станет её ремонт, ведь вождение в таком случае становится опасным для вас и окружающих.

В нашем автосервисе работают автоэлектрики-диагносты с десятилетним опытом, которые быстро выявят и устранят проблему, вернув вам уверенность в вашем транспортном средстве.

Система АБС автомобиля, устройство, принцип действия, как работает

Система АБС автомобиля является одной из основных систем, которая отвечает за самый важный аспект вождения современного автомобиля – это его безопасность.

Что еще может быть важнее, чем безопасность вождения автомобиля, безусловно, ничего.

Система ABS пришла на замену стандартной системе торможения автомобиля и уже спасла не одну жизнь.

Стандартная система торможения автомобиля не может полностью гарантировать отсутствие такого явления, как занос, поэтому от водителя требуется большой опыт и отличные навыки, чтобы избежать это явления на скользкой дороге и обеспечить безопасность себе и своим пассажирам.

После того, как была разработана и установлена на автомобили система абс, аварий на дорогах по причине заносов стало значительно меньше, и это неоспоримый факт.

К сожалению, система абс автомобиля устанавливается не на все авто. Тут все зависит от марки, модели, комплектации и, безусловно, стоимости самого автомобиля. Но с каждым годом, количество автомобилей в мире с такой системой становится все больше, и это не может не радовать.

Итак, давайте рассмотрим, что из себя представляет система абс автомобиля, из чего она состоит, принцип ее действия и так далее.

Задачи и принцип действия системы абс автомобиля

Система ABS, или по-другому, антиблокировочная система автомобиля.

Основной задачей данной системы является не допустить блокировку колес автомобиля при резком его торможении.

Это достигается путем регулирования момента вращения всех колес в единицу времени.

Хотя в технологическом плане, систему абс автомобиля, нельзя назвать простой, принцип ее работы не очень сложен.

Во время экстренного торможения, за счет изменения давления тормозной жидкости, которая находится в тормозной системе, происходит выравнивание скорости вращения всех колес автомобиля. На каждом колесе стоит специальный датчик, который отслеживает показания скорости вращения отдельного колеса и подает данные на центральный блок управления АВС.

Не будем углубляться в научные терминологии (сила трения покоя и сила трения скольжения и т.д.) и как это происходит с физической точки зрения, многим это просто не интересно, хочется лишь отметить, что благодаря системе абс автомобиля замедление вращения его колес происходит постепенно, одновременно и соответственно эффективно.

Эффективность данного торможения достигается за счет синхронизации уменьшения скорости вращения колес, с самой скоростью движения автомобиля в период его торможения.

Все это происходит в автоматическом режиме, а значит очень быстро.

Читайте по теме: Неисправности ABS: особенности самостоятельной диагностики.

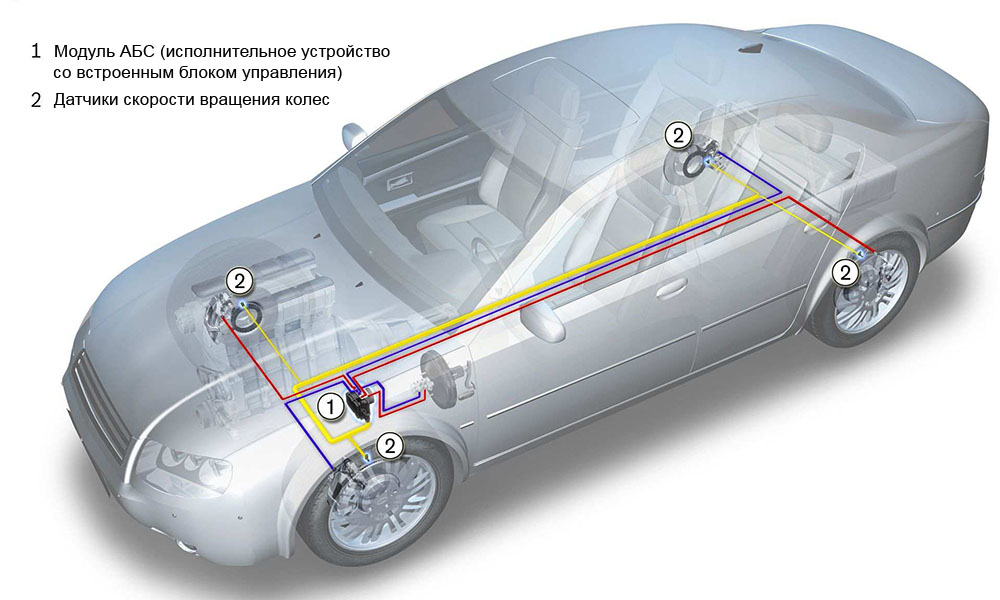

Устройство системы абс автомобиля

Система ABS автомобиля состоит из:

Датчика замедления скорости вращения колеса, а так же датчика увеличения скорости и датчика общей скорости колеса. Данные датчики расположены на ступице колеса.

Клапанов управления. Данные клапана находятся непосредственно в магистрали тормозной системы и играют очень важную роль, так как являются элементами модулятора движения.
Ну и наконец, непосредственно сам блок управления ABS,который имеет самую современную электронную начинку.

Данный блок получает всю необходимую информацию от датчиков и управляет режимами работы клапанов, с помощью которых увеличивается или уменьшается давление тормозной жидкости в тормозной системе.

Как мы видим, в устройстве системы абс автомобиля ничего сложного нет, если глубокого не углубляется в устройство самих элементов этой системы.

Так же следует отметить, что значимость данной системы в безопасности движения автомобиля нельзя не до оценивать, так как она чрезвычайно велика.

И если перед Вами стоит выбор купить автомобиль с системой ABS или без нее, при этом немного сэкономив, то хорошо подумайте, а стоит ли Ваше здоровье и здоровье Ваших близких тех сэкономленных денег.

Безопасное торможение без ABS и с ABS.

Принцип работы ABS

На чтение 3 мин. Просмотров 143 Обновлено 05.10.2017

ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?

Для чего нужна ABS

Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.

Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.

Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.

Как работает ABS

Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…

Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.

Устройство ABS

Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.

Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.

Антиблокировочные системы делятся на три вида:
1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).
2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS
3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.

Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан погаснуть. Если указатель продолжает светиться, значит, в ABS присутствует неисправность. Эксплуатировать автомобиль с неработающей антиблокировочной системой крайне нежелательно – нужно провести диагностику и ремонт.

описание, принцип работы, плюсы и минусы

Антиблокировочная система – одна из систем автомобиля, которая без особых условий автомобилисту даже не заметна. Однако данный факт отнюдь не говорит о ее малозначимости – в критической ситуации именно она нередко спасает жизни пешеходов, водителя и его пассажиров.

Что такое антиблокировочная система?

Антиблокировочная система или, как ее сокращенно называют, АБС (Antilock Brake System, ABS) – система датчиков, контролирующая угловую скорость вращения колес путем изменения давления в магистралях тормозной системы и тем самым не допускающая блокировки первых. Благодаря чему авто имеет меньший тормозной путь на дорогах с низким коэффициентом сцепления и хорошую управляемость, даже при выжатой до конца педали тормоза.

Принцип работы и общее устройство АБС

При движении любого транспортного средства по дорожному полотну на его колеса действует сила трения покоя, то есть относительно дороги точка контакта колес является неподвижной. Эта сила гораздо мощнее силы трения скольжения. Отсюда следует вполне логичный вывод: торможение при неподвижных (скользящих) колесах менее эффективно, чем замедление вращающимися со скоростью движения авто колесами, и, кстати, более опасно, ведь автомобиль, у которого колесо (одно или несколько) находится в скольжении, малоуправляем.

Нужное же вращение колес в критических ситуациях как раз и обеспечивает АБС. Как все происходит?

Как только машина начинает движение, антиблокировочная система тормозов включается и при помощи одной из своих главных составляющих – датчиков скорости, установленных в колесных узлах, отслеживает наличие/отсутствие вращений колес. В первом случае система будет находиться в состоянии покоя и никак на данный факт не отреагирует, во втором – начнет уменьшать давление в топливной магистрали заблокированного колеса до тех пор, пока то не начнет вращение и не установит нужного сцепления с дорогой.

Когда это произошло, «электронный мозг» АБС посылает команду гидравлическому блоку, состоящему из насоса и n-го количества клапанов, зафиксировать данный уровень давления, что тот и делает до тех пор, пока вновь не возникнет необходимость корректировки скорости вращения покрышек. И так может повторяться много раз.

Резюмируя можно сказать, что суть всей работы ABS сводится к циклу «торможение-анализ-растормаживание».

Виды

Как уже отмечалось ранее, всю главную работу в АБС тормозов, выполняют насос и клапана, непосредственно воздействующие на давление в топливных магистралях. Эти клапана могут контролироваться отдельно, а могут группами. И в зависимости от того, как именно это происходит и где расположены датчики скорости, выделяют 3 основных вида антиблокировочных систем.

1 вид – 4-канальная с 4 датчиками движения

На сегодняшний день является самой эффективной: каждое из колес имеет свой клапан и датчик движения, позволяющие системе контролировать и управлять ими в отдельности.

2 вид – 3-канальная с 3 датчиками

Наиболее характерен для пикапов и небольших грузовиков. Здесь передние колеса, как и в предыдущем варианте, каждое имеет сой датчик и клапан давления, а вот в отношении задней оси они едины. Следовательно, передние колеса отслеживаются и настраиваются в случае чего по отдельности, задние – в паре.

3 вид – 1-канальная с 1 датчиком

Также наиболее часто встречается на пикапах и небольших грузовиках. Только в отличие от предыдущего вида, вообще не имеет датчиков/клапанов на передних колесах, есть только один на заднем мосте.

Плюсы АБС

Гарантирует водителю более эффективное торможение – автомобиль останавливается на 15 процентов быстрее.
Уменьшает износ покрышек – в среднем, на 7 процентов.

Минусы.

Не для всех покрытий антиблокировочная система тормозов одинаково полезна, к примеру, в снегу, на рыхлом грунте, сухом асфальте/ бетоне, она, скорее, больше мешает, чем помогает, увеличивая своим присутствием тормозной путь.
Опасная разблокировка колем при подъеме авто в гору.

Возможные неполадки, особенности эксплуатации

Antilock Brake System – одна из немногих систем автомобиля, которая ломается крайне редко. Если такое и происходит, то в большинстве своем обуславливается некоторыми упущениями со стороны автовладельца.

Что это могут быть за упущения?

Наличие значительных колебаний или падение напряжения бортовой сети авто, поэтому не забывайте регулярно контролировать исправность, генератора, проводки, клемм и всего электрического оборудования.
Неправильная замена тормозной жидкости в системе: на машинах с ABS такая замена, как правило, имеет некоторую свою специфику. Отсюда вывод: если не уверены в своих силах или недостаточно осведомлены – не лезьте, куда не следует, доверьте всю работу профессионалам.
Слишком большой люфт в подшипниках ступицы – может провоцировать выход из строя колесных датчиков, входящих в состав антиблокировочной системы. Будьте внимательны к каждому узлу своего авто, особенно к колесам.

Антиблокировочная система Видео

Тормозные системы автомобиля TSC, ABS и ESP

Расскажем про принцип работы тормозных систем автомобиля — TSC, ABS и ESP. Что это такое и как работают?

Как работают

Первые системы, предотвращающие блокировку колес и позволяющие водителю, слишком надавившему на педаль тормоза, управлять автомобилем, появились более тридцати лет назад. Данные антиблокировочные системы стали называть ABS. ABS состоит из датчиков скорости вращения колес, модулятора тормозного давления и электронного блока управления. Задача датчиков — фиксировать начало блокировки колес. Как только это произошло, сигнал передается блоку управления, который отдает команду модулятору, понижающему давление жидкости в гидросистеме тормозов.

Когда колесо разблокировалось и снова начало вращаться, давление жидкости возвращается к первоначальной величине и вновь заставляет тормозные механизмы срабатывать.

Процессы торможения и растормаживания колес будут циклически повторяться, пока угроза блокирования не исчезнет. Водитель ощущает работу ABS по толчкам, передающимся на педаль тормоза.

Система TCS

Колеса способны также сорваться в скольжение в момент начала движения, при разгоне, в случаях энергичного движения по участкам с разнородными по сцепным свойствам покрытиями. Желание избавиться от этих недостатков обусловило появление TCS — Traction Control System. Когда ведущие колеса начинают вращаться быстрее, чем катятся ведомые, это воспринимается процессором как пробуксовка. Далее возможны два варианта. Первый — электроника «придушит» двигатель, не обращая внимания, как активно давит на педаль газа водитель; второй — ведущие колеса притормаживаются, пока не перестанут буксовать и не зацепятся протектором за покрытие. Впрочем, обычно «работают» оба сценария.

Система ESP

Что в TCS примечательно, так это способность системы, которая является «довеском» к ABS, самостоятельно управлять двигателем и тормозами отдельных колес. Конструкторы смогли подойти к разработке еще одного электронного помощника — программы электронной стабилизации ESP (Electronic Stability Program). Кроме того, возможностью электронного управления тягой и тормозами воспользовались, чтобы имитировать блокировку дифференциала.

В чем недостатки ABS? Эта система, регулируя давление тормозной жидкости, предохраняют колеса от блокировки и обеспечивают водителю даже при его панических действиях возможность управлять автомобилем. Но выходить из критической ситуации он должен сам, полагаясь на собственное мастерство и хладнокровие. А если этого недостаточно?

Пример: автомобиль входит в вираж на слишком высокой скорости, и в зависимости от направления поворота его сносит в кювет или на встречную полосу.

Водитель в ответ резко тормозит и дополнительно выворачивает руль в сторону сноса, желая остаться на безопасной траектории. В итоге — снос или занос, хотя ABS и не позволила колесам скользить. Будь автомобиль оборудован ESP, такого не произошло бы. ESP уменьшит подачу топлива, чтобы мощность двигателя и его обороты, а с ним и скорость машины соответствовали требованиям конкретной ситуации. Но главное — ESP выберет тормозные усилия для каждого колеса отдельно, причем таким образом, чтобы результирующая тормозных сил противодействовала моменту, стремящемуся развернуть автомобиль, и удерживала его на траектории. Если при входе в поворот начнется занос задней оси, ESP обеспечит подтормаживание наружного переднего колеса. Благодаря этому возникнет стабилизирующий момент, возвращающий автомобиль на безопасную траекторию движения. Если поворачиваемость автомобиля будет недостаточной, из-за чего по причине сноса передних колес он не вписывается в вираж, ESP притормозит заднее внутреннее колесо, помогаю водителю сохранить контроль над машиной.

Чтобы ESP работала, к имеющимся колесным датчикам потребовалось добавить датчики курсового отклонения, поперечного ускорения и положения рулевого колеса и расширить программное обеспечение процессора. В результате ESP не только контролирует скорость вращения каждого из колес и давление в тормозной системе, как это делает ABS, но и следит за поворотами руля, боковым ускорением автомобиля, его угловой скоростью и управляет режимами работы двигателя и трансмиссии.

Продолжение статьи: Что такое EBD, BAS и система VSC. Принцип работы

Антиблокировочная тормозная система (ABS): устройство, назначение и принцип действия

Самое главное, что нужно успеть во время движения – вовремя затормозить. В некоторых случаях экстренное торможение может спасти жизнь и водителю авто и другим участникам движения. Именно для таких неординарных случаев и предназначена антиблокировочная система торможения (ABS). Благодаря ей автомобиль слушается управления и не допускает юза (неуправляемого скольжения на заблокированных колесах).

Изображение с сайта: http://avtosfera.info

Отсутствие АБС способствует блокировке колес во время торможения, а водитель лишается возможности дальнейшего маневрирования. Далеко не каждый водитель наделен способностью мгновенного перехода от торможения к активации руля и обратно. Система АБС проделывает подобные манипуляции с управлением автомобиля, со скоростью 15 раз/сек, уменьшая при этом тормозной путь.

Само ее назначение направлено на предотвращение блокирования колес, обеспечение управляемости автомобиля и сохранение его курсовой устойчивости. Возможность блокировки колес находится в прямой зависимости от качества дорожного покрытия, от величины нагрузки на оси, от установки неоднородных шин.

Если блокировка все же произошла, вполне возможна аварийная ситуация, так как автомобиль становится неуправляемым. Подобных ситуаций можно избежать, своевременно обеспечив свой автомобиль АБС.

Назначение ABS (Anti-lock Brake System) в том, чтобы не допустить блокировку тормозящих колес автомобиля, а также сберечь его управляемость и курсовую устойчивость. Во время блокировки колес, электроника прижимает и отпускает тормозные колодки таким образом, что колеса автомобиля не скользят по дороге, а проворачиваются.

Если антиблокировочная система торможения настроена не должным образом, она срабатывает преждевременно и удлиняет тормозной путь. Но при правильной установке системы, работа ее оптимизируется.

Антиблокировочная система торможения включает в себя:

датчики скорости, которые устанавливают на колесах авто
управляющие клапаны, устанавливаемые в основной тормозной системе автомобиля
блок управления, который руководит работой клапанов, используя сигналы датчиков

При торможении АБС определяет, с какой скоростью вращается каждое колесо. Если одно из них замедляет вращение, что грозит блокировкой, клапан в магистрали системы торможения сразу же уменьшает тормозное усилие на это колесо. Когда вращение колеса начинает превышать вращение остальных колес, тормозное усилие стабилизируется.

Процесс этот многократный, приводящий к ощутимой пульсации педали тормоза. Водитель, почувствовав под ногой пульсацию, всегда может отметить момент срабатывания антиблокировочной системы.

Существуют одно канальные, двухканальные и многоканальные АБС. Первые хороши тогда, когда сцепление всех колес с дорожным полотном примерно одинаковое. Но если автомобиль движется по неоднородному покрытию, либо одно колесо попало на участок льда, обочину или в лужу, эффективнее срабатывает многоканальная АБС.

Зачастую антиблокировка колес устанавливается вместе с устройством по распределению тормозных усилий EBD, что расшифровывается, как Electronic Brake Distribution. Оно регулирует равномерное торможение для каждого колеса автомобиля. При наличии двух этих устройств, водитель имеет возможность эффективно тормозить на повороте и на неоднородном покрытии дороги.

Датчик установит, что частота вращения отличается и передаст сигнал на уменьшение тормозных усилий на колеса, которые имеют хорошее сцепление с дорогой. Но даже если в автомобиле есть ABS не нужно давить во всю возможную силу на педаль тормоза, чтобы ускорить торможение. Это не поможет.

Те же, кто наоборот опасается чересчур сильно нажать на педаль тормоза, могут воспользоваться устройством Brake Assist. С помощью него в тормозной магистрали создается большое давление, а включается оно при очень быстром нажатии на педаль тормоза.

Однако есть и некоторые моменты в работе АБС, которые оставляют желать лучшего. В дешевых моделях автомобилей затруднено торможение на ледяных участках, на песке и рыхлом грунте. В более современных авто завоевывают популярность другие тормозные механизмы — электрические. Они действуют автономно на каждом из колес. В таких случаях АБС уже не влияет на рукоятку тормоза или педаль.

Устройство и принцип действия системы ABS ESP

Как работает система ESP?

ESP — Система стабилизации курсовой уствойчивости автомобиля.

В каких дорожных ситуациях работает система ESP BOSCH

Тест драйв автомобиля с системой и без системы ESP BOSCH.

Каким образом происходит обработка информации ЭБУ ESP BOSCH

Принцип действия системы ESP BOSCH

ESP — «система стабилизации курсовой устойчивости автомобиля».

Данная система разработана с целью помочь водителю в сложных дорожных ситуациях, как, например, при внезапном появлении животного на дороге, уменьшить перегрузки и избежать нестабильности в управлении автомобилем. При этом ESP не помогает перехитрить законы природы, открывая, таким образом, дорогу лихачам. . Аккуратный стиль вождения и внимание к другим участникам движения по- прежнему остаются основными задачами водителя. В этой брошюре мы покажем Вам, как ESP работает вместе с уже зарекомендовавшей себя антиблокировочной системой ABS и «родственными» ей ASR, EDS, EBV и MSR и какие варианты систем устанавливаются нами на различных транспортных средствах

Взгляд в прошлое.

С развитием автомобилестроения на рынке появляются все более мощные автомобили. Вследствие чего перед конструкторами встает вопрос, как сделать эту технику управляемой для «нормального», среднестатистического водителя. Выражаясь иначе: какие системы необходимо разработать, чтобы обеспечить оптимальное торможение и избавить водителя от перегрузок? Уже в двадцатые и сороковые годы появились первые механические предшественники системы ABS, которые, вследствие своей повышенной инерционности, не смогли полностью выполнить поставленную задачу. После революции в области электротехники в 60-х годах, системы ABS стали доступнее и продолжили свое развитие уже на основе цифровой техники, так что в настоящее время не только ABS, но и такие системы, как EDS, EBV, ASR и MSR являются обычным оснащением автомобиля. Вершиной развития данных систем является ESP, где инженеры пошли еще дальше.

Что обеспечивает ESP?

Электронно-стабилизационная программа является активным средством безопасности автомобиля. В данной связи можно говорить и о системе динамики. Проще говоря, это антипробуксовочная система. Она распознает опасность пробуксовки и намеренно компенсирует разворот автомобиля.

Преимущества:

Это не отдельная система, она устанавливается на другие тяговые системы, таким образом, вбирая их лучшие качества.
С водителя снимается нагрузка.
Автомобиль остается под контролем.
Риск несчастного случая вследствие несоразмерной реакции водителя на происходящее уменьшается.

Краткость – сестра таланта

Известно, что большое количество одинаково звучащих сокращений (аббревиатур) может создать определенную путаницу в понимании. Здесь Вы найдете объяснение наиболее употребительных из них.

ABS Антиблокировочная система Препятствует блокировке колес при торможении. Несмотря на высокую эффективность торможения, автомобиль остается стабильным и управляемым.

ASR Система предотвращения буксования ведущих колес Предотвращает проскальзывание ведущих колес, например, на льду или гравии путем воздействия на тормоза или управление двигателем.

EBV Электронное перераспределение тормозной силы Предотвращает перетормаживание задних колес, прежде чем начнет функционировать ABS, или в том случае, если последняя вышла из строя.

EDS Электронная блокировка дифференциала Позволяет начать движение на разных участках дороги путем торможения проскальзывающих колес

ESP Электронно-стабилизационная программа Предотвращает возможную тряску автомобиля с помощью воздействия на тормоза и управление двигателем. Используются также следующие сокращения: ASMS – автоматическая стабилизационная система управления DSC – динамический стабилизационный контроль FDR – регулировка динамики VSA – автомобильное стабилизационное устройство VSC – стабилизационный контроль автомобиля

MSR Контроль момента буксировки Препятствует блокировке ведущих колес в случае торможения двигателем, когда внезапно отпускается педаль газа, либо происходит торможение с включенной передачей.

Физические основы.

Силы и моменты Любое тело подвергается воздействию различных сил и моментов. Если сумма действующих на тело сил и моментов равна нулю, тело находится в состоянии покоя, если она не равна нулю, тело движется в направлении силы, являющейся результатом сложения сил. Наиболее известна сила притяжения. Она действует по направлению к центру Земли. Если тело массой в один килограмм поместить на пружинные весы, чтобы измерить действующие на него силы, будет показано значение силы притяжения в 9,81 ньютона.

Прочие силы, действующие на автомобиль, это: — тяговое усилие (1), — сила торможения (2), которая действует в направлении, противоположном направлению силы тяги — боковые силы (3), которые поддерживают управляемость автомобиля, и — сила сцепления (4), которые, помимо прочего, является следствием трения и притяжения Земли.

Помимо этого на автомобиль действуют: — момент рыскания (I), стремящийся развернуть автомобиль вокруг вертикальной оси, — момент инерции (II), стремящийся сохранить выбранное направление движения, — и прочие силы, как, например, сопротивление воздуха.

Совместное действие нескольких из этих сил легко описать с помощью круга трения. Радиус окружности обуславливается силой сцепления шин с дорожным полотном. Чем меньше сцепление, тем меньше радиус (а), при хорошем сцеплении радиус больше (b). Основу круга трения составляет параллелограмм сил (боковая сила (S), сила торможения или тяговое усиление (В) и результирующая общая сила (G)). Пока общая сила остается внутри круга, автомобиль находится в состоянии стабильности (I). Как только общая сила выходит за границу круга, автомобиль теряет управляемость (II). Обратимся к схеме взаимодействия сил: 1. Сила торможения и боковая сила рассчитаны таким образом, чтобы результирующая сила оставалась в пределах круга. Автомобиль легко управляем. 2. Увеличим силу торможения. Боковая сила уменьшается. 3. Результирующая сила равна силе торможения. Колесо блокируется. Вследствие отсутствия действия боковой силы автомобиль становится неуправляем. Аналогичная ситуация возникает в отношении тягового усилия и боковой силы. Если значение боковой силы приближается к нулю за счет максимального увеличения тягового усиления, ведущие колеса начинают пробуксовывать.
	Режим регулирования Чтобы система ESP могла влиять на критические ситуации, она должна распознавать два момента: — куда и с какой скоростью водитель направляет автомобиль? — куда автомобиль едет? Ответ на первый вопрос система получает от сенсора угла рулевого управления (1) и датчиков числа оборотов на колесах (2). Ответ на второй вопрос система получает от измерителя степени рыскания (3) и поперечного ускорения (4). Если поступающая информация по двум пунктам не совпадает, система ESP распознает ситуацию как критическую и вступает в действие. Критическая ситуация может выражаться в двух возможных манерах вождения: 1. В недостаточности внимания к управлению автомобилем. С помощью направленного действия на задний тормоз на внутренней траектории поворота и воздействия на управление двигателем и коробкой передач система ESP предотвращает вынос автомобиля за пределы поворота. 2. В излишнем внимании к управлению автомобилем. С помощью направленного действия на передний тормоз на внешней траектории поворота и воздействия на управление двигателем и коробкой передач система ESP предотвращает боковой занос автомобиля.
Регулировка динамики Как Вы уже видели, ESP может противостоять недостаточному или излишнему вниманию к управлению автомобилем. Для этого необходимо изменять направление движения без прямого воздействия на управление. Основной принцип знаком Вам по гусеничным машинам. Если машина должна повернуть налево, находящаяся внутри поворота цепь тормозится, а внешней сообщается ускорение. При возвращении на начальную траекторию бывшая «внутренняя» гусеница ускоряется, а «внешняя» тормозится. По соответствующему принципу работает и ESP. Для начала рассмотрим пример автомобиля, не оборудованного системой ESP. Автомобиль должен уклониться от внезапно возникшего препятствия. Водитель сначала резко поворачивает налево, а вслед за этим вновь направо. Создается вибрация, и задняя часть срывается с траектории. Разворот вокруг вертикальной оси уже не может быть предотвращен водителем.
	Теперь рассмотрим пример автомобиля, оборудованного системой ESP. Водитель пытается уклониться от препятствия. По показаниям сенсоров система ESP распознает нестабильное состояние автомобиля. Система рассчитывает необходимые меры: левое заднее колесо тормозится. Таким образом, предотвращается занос автомобиля. Боковая сила, действующая на передние колеса, сохраняется. В то время как автомобиль совершает левый поворот, водитель поворачивает направо. ESP тормозит переднее правое колесо. Задние колеса вращаются свободно, чтобы обеспечить оптимальное воздействие боковой силы на заднюю ось. Имевшая место смена полосы может привести к вибрации. Чтобы предотвратить занос задней части автомобиля, тормозится левое переднее колесо. В особо критических ситуациях колесо может практически блокироваться, чтобы ограничить воздействие боковой силы на переднюю ось. После того, как автомобиль преодолел нестабильность, ESP прекращает воздействие на управление.

Система и ее компоненты Как уже было упомянуто, электронно- стабилизационная система устанавливается на распространенные и употребляемые противопробуксовочные системы. Кроме того, она существенно расширяет их действие. Система может распознавать и нейтрализовать нестабильные состояния автомобиля, как, например, пробуксовку. Чтобы обеспечить эту процедуру, необходимы некоторые дополнительные детали. Прежде чем рассмотреть строение ESP, ознакомимся с системой в целом.

Наиболее частые неисправности системы ESP

Если лампочка неисправности ABS ESP загорается и тухнет периодически, или горит постоянно, то причина в следующих элементах:

Неисправность датчика скорости частоты вращения колеса
Перетертость, разрыв электропроводки жгута датчика
Загрязнение или износ зубчатого венца датчика
Износ ступичного подшипника
Возможно, требуется ремонт электронного блока управления.

Что такое антиблокировочная тормозная система (ABS)

Что такое антиблокировочная тормозная система?

Антиблокировочная тормозная система, широко известная как ABS, или иногда противоскользящая тормозная система, помогает предотвратить блокировку колес автомобилей и мотоциклов и улучшить управляемость во время торможения.

Первая примитивная форма ABS была разработана в 1920-х годах французским пионером Габриэлем Вуазеном, первоначально для облегчения торможения самолетов. Однако только в 1970-х годах ABS была адаптирована и широко представлена на рынке коммерческих автомобилей.

Сегодня антиблокировочная система тормозов входит в стандартную комплектацию практически всех новых автомобилей и мотоциклов и используется не только для облегчения рулевого управления при торможении, но и для облегчения контроля тяги.

Четыре основных компонента типичной антиблокировочной тормозной системы:

Датчики скорости — Эти датчики контролируют скорость вращения колеса или колес
Клапаны — Клапаны в тормозной магистрали позволяют, блокируют и сбросить давление на тормоза, приняв три разных положения
Насос — Эти насосы заполнены гидравлической жидкостью и по требованию подают давление на тормозные барабаны или суппорты
Контроллер — Электронный блок управления (ЭБУ) — это мозг АБС и использует данные от датчиков, чтобы определить, нужно ли качать тормоза.

Как работает антиблокировочная тормозная система?
ABS работает, отпуская, а затем повторно применяя или «накачивая» тормоза на колесо мотоцикла или колеса автомобиля при резком торможении.Датчики на каждом колесе используются для обнаружения «блокировки» или когда колесо перестает двигаться и начинает скользить. Хотя не все системы ABS одинаковы, некоторые только предотвращают блокировку колес на задней оси. При обнаружении блокировки ABS активирует тормоза 100 раз в секунду. Это предотвращает занос колеса или колес и помогает водителю контролировать автомобиль. Итак, по сути, ABS работает в три этапа:
Педаль тормоза нажата
Датчики колес обнаруживают занос или «блокировку»
ABS накачивает тормоза
Насколько эффективна ABS?
Водители извлекают выгоду из эффективности ABS согласно 11-летнему исследованию, проведенному в США.S, проведенного Национальной администрацией безопасности дорожного движения (НАБДД). Несмертельные аварии снизились на 6% в автомобилях и на 8% в LTV. Согласно исследованию Страхового института дорожной безопасности (IIHS), у мотоциклов, оснащенных АБС, также на 37% меньше шансов попасть в аварию со смертельным исходом.
АБС помогает мне останавливаться быстрее?
Основная цель АБС состоит не в том, чтобы помочь автомобилям быстрее останавливаться. Но чтобы помочь водителям сохранять контроль над своими автомобилями при резком торможении.В идеальных условиях автомобили, оборудованные АБС, обычно имеют более короткий тормозной путь, чем автомобили без АБС. Уменьшение тормозного пути не гарантируется ABS и является побочным эффектом.
Как ABS помогает гонщикам?
В мире гонок вспомогательные средства для водителя, такие как ABS и антипробуксовочная система (TCS), играют разные роли. ABS может использоваться для переключения, когда водитель берет на себя обязательство торможения перед поворотом, а также может помочь защитить шины от чрезмерного износа.
ABS в неблагоприятных погодных условиях
Доказано, что ABS снижает риск столкновения при использовании на типичных дорожных покрытиях, таких как битум и бетон. Но результаты совсем другие на таких покрытиях, как снег, лед и гравий, где тормозной путь фактически увеличивается. На снегу колесо, которое скользит или блокируется, образует клин снега, помогая транспортным средствам останавливаться. В то время как АБС обнаруживает блокировку колеса и пытается предотвратить скольжение или блокировку.
Точно так же на льду АБС может быть больше помехой, чем преимуществом из-за системных ограничений. АБС работает, обнаруживая и сравнивая блокировку отдельных колес. Это означает, что автомобиль или мотоцикл, которые блокируются на всех колесах одновременно, не будут запускать ABS. В случае отказа АБС водители должны вручную нажать на тормоза.
ABS в качестве антипробуксовочной системы
ABS также используется в качестве одной из форм антипробуксовочной системы в ряде современных автомобилей. АБС используется, чтобы помочь восстановить сцепление колес с дорогой, слегка нажав на тормоз.Хотя это не следует путать с настоящими системами контроля тяги (TCS), которые используются для предотвращения пробуксовки колес во время ускорения.
TCS работает, передавая крутящий момент через дифференциалы на колеса, которые, по мнению ECU, имеют лучшее сцепление с дорогой по сравнению с колесом, которое буксует.
АБС при сильном ветре
Большинство современных автомобилей теперь сконструированы так, чтобы выдерживать сильный боковой ветер. Хотя мотоциклы и транспортные средства с высокими бортами, такие как грузовые автомобили, по-прежнему уязвимы.Новые грузовые автомобили борются с сильным ветром на автомагистралях, применяя АБС для торможения колес и помогая грузовикам оставаться на прямой и узкой дороге.
У меня горит индикатор «ABS». Что мне делать?
Если вы видите, что на приборной панели загорелся индикатор ABS, вероятно, возникла проблема, которую необходимо устранить. Хотя светящаяся лампочка АБС не означает, что в вашей машине нет тормозов. Но учтите, что при резком торможении у вас больше не будет помощи ABS.
В первую очередь вам следует проверить уровень тормозной жидкости.Убедившись, что бачок наполнен до уровня. Если вам это неудобно, отправляйтесь в местный гараж, и профессионал восстановит вашу АБС и запустит ее.
Что делать, если в моей машине нет АБС?
Антиблокировочная система тормозов требует сильного нажатия при торможении, чтобы избежать препятствия. Но если у вас нет автомобиля или мотоцикла с АБС, вам нужно сделать немного другое:
Как можно больше сбавить скорость — вам нужно максимально замедлить автомобиль перед поворотом рулевое колесо
Отключите педаль акселератора — снимите ногу с педали акселератора и, если вы находитесь в автомобиле с механической коробкой передач, опустите сцепление
Нажмите на тормоза — нажмите на тормоза с максимальным давлением по мере возможности, пока вы не почувствуете блокировку колес, затем отпустите тормоза
Накачивайте тормоза — снимите ногу с тормозов, затем снова нажмите на них, это имитирует метод торможения с АБС
Ищете больше тематические и информативные статьи? Ознакомьтесь с нашим руководством по дрифту или прочитайте наши лучшие гоночные советы от профессионалов!
Антиблокировочная тормозная система (ABS) — принцип работы, основные компоненты с преимуществами и недостатками
Возьмем другую ситуацию. Вы ведете автомобиль с антиблокировочной тормозной системой.Когда вы сталкиваетесь с препятствием на дороге и внезапно тормозите. Но на этот раз система ABS вашего автомобиля предотвратит блокировку колеса и предотвратит занос. В это время вы можете контролировать свое рулевое управление и можете предотвратить столкновение вашего автомобиля с препятствием. Таким образом система abs предотвращает занос автомобиля, обеспечивает больший контроль над ним и предотвращает аварии.

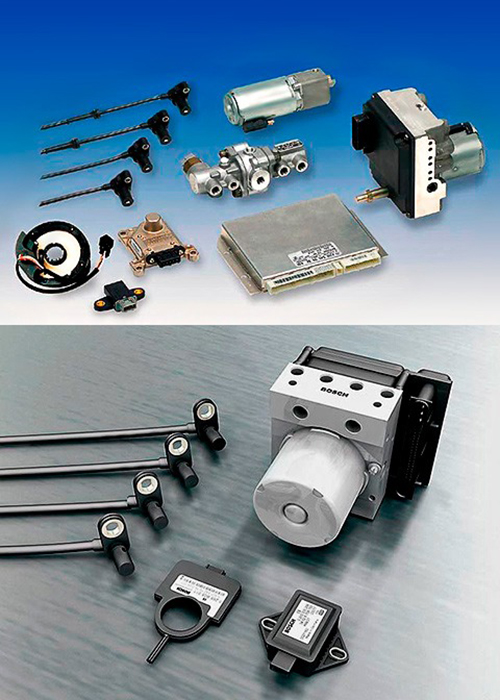

Основные компоненты системы ABS
Состоит из четырех основных компонентов
1. датчики скорости
2.Клапаны
3. Насос
4. Контроллер
1. Датчики скорости
Используется для расчета ускорения и замедления колеса. Он состоит из зубчатого колеса и электромагнитной катушки или магнита и датчика Холла для генерации сигнала. Когда колесо или дифференциалы автомобиля вращаются, вокруг датчика создается магнитное поле. Колебания этого магнитного поля создают напряжение в датчике. Это генерируемое напряжение отправляет сигналы контроллеру.С помощью напряжения контроллер считывает ускорение и замедление колеса.
2. Клапаны
Каждая тормозная магистраль, управляемая АБС, имеет клапан. В некоторых системах клапан работает в трех положениях.
В первой позиции клапан остается открытым; и давление от главного цилиндра прошло через него на тормоз.
В позиции 2 клапан блокирует магистраль и отделяет тормоз от главного цилиндра.И это предотвращает дальнейшее повышение давления на тормоза. Клапан работает во втором положении, когда водитель сильнее нажимает на тормоз.
В третьей позиции часть давления тормоза сбрасывается клапаном.
Засорение клапана — основная проблема АБС. Когда клапан засорен, ему становится трудно открывать, закрывать или менять положение. Когда клапан находится в нерабочем состоянии, это не позволяет системе управлять клапанами и контролировать давление в тормозах.
3. Насос
Насос используется для восстановления давления в гидравлических тормозах после того, как клапан сбросит давление. Когда контроллер обнаруживает пробуксовку колеса, он посылает сигналы для открытия клапана. После того, как клапан сбрасывает давление, подаваемое водителем, он восстанавливает желаемое давление в тормозной системе. Контроллер модулирует (регулирует) состояние насоса, чтобы обеспечить желаемое давление и уменьшить проскальзывание колеса.
4.Контроллер
Контроллер, используемый в системе ABS, относится к типу ECU. Его основная функция заключается в получении информации от каждого датчика скорости вращения колеса, и если колесо теряет сцепление с землей, сигнал отправляется на контроллер, который ограничивает тормозное усилие (EBD) и активирует модулятор ABS. Активированный модулятор ABS включает и выключает тормозные клапаны и изменяет давление на тормоза.
Также читайте: Работа гидротрансформатора, принцип действия, основные части и применение.
Работа антиблокировочной тормозной системы (ABS)
Контроллер (ECU-Electronic Control Unit) считывает сигнал с каждого из датчиков скорости колеса.
Поскольку водитель внезапно нажимает на тормоза, это заставляет колесо замедляться с большей скоростью и может привести к его блокировке.
Когда ЭБУ считывает сигнал, который указывает на быстрое снижение скорости колеса, он посылает сигнал на клапан, который закрывает клапан, а давление на тормозную колодку уменьшается и предотвращает блокировку колеса.
Колесо снова начинает ускоряться, снова сигнал отправляется контроллеру, на этот раз он открывает клапан, увеличивая давление на тормозную колодку, и применяются тормоза, это снова снижает скорость колеса и пытается остановить его.
Этот процесс включения и выключения тормозов происходит 15 раз в секунду, когда водитель внезапно нажимает на тормоз сильнее. Благодаря этому предотвращается блокировка колеса и устраняется занос автомобиля. Во время торможения с помощью системы ABS водитель может управлять автомобилем и снижает риск столкновения.
Для лучшего объяснения антиблокировочной тормозной системы посмотрите видео, представленное ниже:

Как узнать, что система АБС работает?
Когда работает АБС, это ощущается водителем по пульсации педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. Пульсирующее действие педали сообщает водителю, что система ABS работает.Любая неисправность в системе ABS отображается на приборной панели автомобиля, и она будет работать, когда неисправность будет полностью устранена.
Преимущества
Предотвращает блокировку колеса и тем самым исключает возможность заноса.
Полностью устранен занос автомобиля, что дает отличный контроль при торможении?
Лучшее рулевое управление достигается с помощью системы ABS.
Снижает вероятность столкновения на 30%.
Недостатки
Автомобиль, оборудованный АБС (антиблокировочной тормозной системой), дороже, чем автомобиль без АБС.
Как работает технология ABS в автомобилях?
ABS предотвращает блокировку колес, что позволяет избежать неконтролируемого заноса автомобиля и уменьшает пройденное расстояние без проскальзывания.
Вождение по скоростным шоссе может быть веселым и захватывающим, как многие из вас наверняка знают.Можно полностью раскрыть потенциал автомобиля. Городские дороги удерживают нас на земле, но как только выезжаешь на шоссе, назад уже не оглядываешься. Вы почти никогда не увидите, чтобы скорость машины составляла менее 100 км / ч.
Ситуация становится особенно сложной во время муссонов, поскольку движение на автомобиле на такой высокой скорости — идеальный рецепт для катастрофы, если дороги скользкие. Тем не менее, это происходит, так что же вы делаете на скользкой дороге, когда вам приходится резко тормозить машину? Без антиблокировочной тормозной системы колеса вашего автомобиля перестанут крутиться, и автомобиль начнет заносить.Вы полностью потеряете контроль над автомобилем, и результат может быть смертельным.
(Источник изображения: www.s2pacademy.com)
Антиблокировочная тормозная система (АБС) значительно упрощает это мероприятие, которое иногда может разрушать нервы. Фактически, на скользкой поверхности даже профессиональные водители не могут остановиться без АБС так быстро, как средний водитель с АБС.
Что такое антиблокировочная тормозная система (ABS) в автомобилях?
Как следует из названия, антиблокировочная тормозная система — это система безопасности в автомобилях и других автомобилях, которая предотвращает блокировку колес и помогает водителям сохранять управляемость.Также иногда называемая системой противоскольжения, она позволяет колесам транспортного средства поддерживать тяговый контакт с землей, чтобы они не попадали в неконтролируемый занос.
С АБС у вас больше контроля над автомобилем в таких ситуациях, как резкое торможение. По сути, он разработан, чтобы помочь водителю сохранить некоторую управляемость и избежать заноса при торможении.
ABS Принцип работы
Основная теория антиблокировочной системы тормозов проста. Он предотвращает блокировку колес, что позволяет избежать неконтролируемого заноса.ABS обычно обеспечивает улучшенный контроль над автомобилем и сокращает тормозной путь на сухих и скользких поверхностях.
С ABS вы получаете лучшую устойчивость и контроль над автомобилем при торможении (Источник изображения: www.toyota.lk)
Скользящее колесо (где пятно контакта шины скользит относительно дороги) имеет меньшее тяговое усилие (сцепление с дорогой). шина на дороге), чем колесо с противоскользящим покрытием. Например, если ваша машина едет по дороге, покрытой льдом, она не может двигаться вперед, и колеса будут продолжать вращаться из-за отсутствия тяги.Это связано с тем, что точка контакта колеса скользит относительно льда.
ABS изменяет давление тормозной жидкости, независимо от величины давления, прилагаемого к тормозам, чтобы вернуть скорость колеса к минимальному уровню проскальзывания, который является обязательным для оптимальных характеристик торможения.
ABS состоит из четырех основных компонентов
1) Датчик скорости
Этот датчик контролирует скорость каждого колеса и определяет необходимое ускорение и замедление колес.Он состоит из возбудителя (кольца с V-образными зубьями) и узла проволочная катушка / магнит, который генерирует электрические импульсы, когда зубцы возбудителя проходят перед ним.
Датчик скорости
2) Клапаны
Клапаны регулируют давление воздуха на тормоза во время срабатывания АБС. В тормозной магистрали каждого тормоза есть клапан, управляемый АБС. В первом положении тормозной клапан открыт, что позволяет передавать давление из главного цилиндра на тормоза.Во втором положении тормозной клапан остается закрытым, и давление от главного цилиндра к тормозам ограничивается. В третьем положении клапан частично снижает давление на тормоза.
Третий шаг повторяется до полной остановки автомобиля. Сопротивление, которое вы чувствуете при резком торможении на высоких скоростях, на самом деле является тормозными клапанами, контролирующими давление, которое передается на тормоза от главного цилиндра.
Компоненты тормозной системы с АБС (Источник изображения: www.agcoauto.com)
3) Электронный блок управления (ЭБУ)
ЭБУ — это электронный блок управления, который принимает, усиливает и фильтрует сигналы датчиков для расчета скорости вращения и ускорения колеса. ЭБУ получает сигнал от датчиков в цепи и регулирует давление в тормозной системе в соответствии с данными, которые анализирует блок.
4) Гидравлический блок управления
Гидравлический блок управления получает сигналы от ЭБУ для включения или выключения тормозов в условиях антиблокировочной системы.Гидравлический блок управления управляет тормозами, увеличивая гидравлическое давление или игнорируя усилие на педали, чтобы уменьшить тормозное усилие.
АБС в работе
Во время торможения, если ситуация блокировки колес обнаружена или ожидается, ECU предупреждает HCU, посылая ток и приказывает ему сбросить тормозное давление, позволяя скорости колеса увеличиться и колесо скольжение к уменьшению.
Рабочие элементы АБС.
Когда скорость колеса увеличивается, ЭБУ повторно применяет тормозное давление и до определенной степени ограничивает проскальзывание колеса ( Примечание: Когда начинается торможение, происходит проскальзывание шины и соприкасающейся поверхности дороги, что делает скорость автомобиля отличной от скорости шины).Гидравлический блок управления регулирует тормозное давление в каждом колесном цилиндре на основе входных сигналов от системного датчика. В результате это контролирует скорость вращения колеса. Этот процесс повторяется для следующей операции торможения.
АБС классифицируется по количеству датчиков и типам используемых тормозов. Тормоза также можно различать по количеству каналов, то есть по количеству клапанов, которые управляются индивидуально, и по количеству датчиков скорости.
Четырехканальная система ABS с четырьмя датчиками
Это лучшая комбинация для эффективной системы ABS.Есть датчик скорости на всех четырех колесах и отдельный клапан для всех четырех колес. При такой настройке контроллер контролирует каждое колесо индивидуально, чтобы обеспечить максимальное тормозное усилие.
Трехканальная трехконтактная АБС
Эта комбинация, которая обычно встречается на пикапах с четырехколесной АБС, имеет датчик скорости и клапан для каждого из передних колес, а также один клапан и один датчик обоих задних колес. Датчик скорости задних колес расположен в задней оси.
Точно так же бывает двухканальная и одноканальная АБС. Одноканальный вариант, как и следовало ожидать, наименее эффективен.
Статьи по теме
Статьи по теме
Большинство новых автомобилей оснащены АБС, так как она считается одним из наиболее важных элементов безопасности в автомобилях. Текущие исследования показывают, что автомобили, оснащенные АБС, с гораздо меньшей вероятностью попадут в аварии с участием нескольких автомобилей, поскольку у них все еще есть доступ к функциям рулевого управления.АБС полностью произвела революцию в автомобильной промышленности до такой степени, что автомобиль без АБС подобен кофейной кружке без ручки!
Что такое АБС и как она работает?
Антиблокировочная тормозная система (ABS) входит в стандартную комплектацию всех современных автомобилей. Но как это работает?
АБС в действии
Посмотреть изображение в полноэкранном режиме
Даже если вы опытный водитель, иногда могут помешать неожиданные неприятности. Пытаясь избежать неминуемого столкновения или опасности на дороге впереди, вы можете резко нажать на педаль тормоза.
Здесь на помощь приходит антиблокировочная тормозная система (ABS). Она предотвращает блокировку колес и помогает им сохранять сцепление с дорогой.
ABS была впервые представлена как система противоскольжения для использования в самолетах в 1950-х годах. А в 1970-х годах Ford и Chrysler доказали, что его также можно использовать в автомобилях.
Антиблокировочная тормозная система теперь присутствует во всех современных автомобилях, продаваемых в Европе.
Как это работает?
ABS является частью общей системы устойчивости, широко известной как электронный контроль устойчивости, которая контролирует колеса при резком торможении.К каждому колесу прикреплен датчик.
Если интеллектуальные датчики обнаруживают, что колесо вот-вот заблокируется и перестает двигаться, система отпускает тормоз. Релиз только на мгновение.
ABS затем непрерывно и многократно применяет оптимальное тормозное давление к каждому колесу, что означает, что система будет тормозить ровно настолько, чтобы колеса не блокировались.
Когда АБС активна, при нажатии на педаль тормоза может ощущаться пульсация. Антиблокировочная система помогает водителю сохранять контроль над автомобилем, а не останавливать его.
Снижает риск заноса даже при выполнении чрезмерных маневров уклонения. Вот почему важно помнить, что тормозной путь автомобиля может увеличиться.
Итак, если вы продолжите движение вперед прямо на препятствие, машина может не остановиться вовремя, даже если ваши инстинкты подсказывают иное. Распространенное заблуждение, что ABS помогает сократить тормозной путь.
Насколько это эффективно?
Некоторые старые модели можно купить без АБС, но некоторые люди предпочитают не иметь ее.Но это очень эффективная функция безопасности:
Автомобили, оснащенные АБС, с меньшей вероятностью попадут в аварию со смертельным исходом.
ABS снижает вероятность лобового столкновения на мокрой и сухой дороге.
Автомобили с АБС редко сходят с дороги впереди.
Следует иметь в виду, что ABS лучше всего работает на твердых устойчивых поверхностях, и ваши впечатления от льда, снега или гравия могут отличаться.
Что делать, если в моей машине нет АБС?
Если вы управляете старым автомобилем или в вашем двигателе возникает неисправность и АБС перестает работать, вы можете смоделировать систему, нажав на тормоз и несколько раз отпустив его.
Ни один водитель не может тормозить так быстро и с такой же частотой вращения педалей, как система, но это все равно поможет вам сохранить контроль.
Впервые опубликовано 27 апреля 2016 г.
Антиблокировочная тормозная система (ABS)
Общее описание
Основная функция системы ABS — контролировать скорость колес при нажатии педали тормоза, проверяя, снижает ли скорость одно из колес быстрее, чем другие. Это означает, что существует вероятность «блокировки» колеса.Современный эквивалент теперь называется «Система контроля устойчивости» и является намного более продвинутым, чем стандартная АБС. Новые автомобили оснащены системой противоскольжения, которая в принципе работает противоположно АБС. Если есть некоторое увеличение индивидуальной скорости любого из колес при ускорении, это колесо получает тормозное давление, чтобы уменьшить разницу. За это время электронный блок управления изменяет крутящий момент. Контрольная лампа ABS не мигает до, во время и после вышеуказанного действия, т.е. блок управления воспринимает ситуацию не как ошибку, а как нормальную работу ABS.
Используемые типы датчиков
Датчики ABS делятся на два типа:
Пассивный (аналог)
Активный (цифровой)
Внешний вид
Аналоговый датчик ABS показан на рисунке 1, а цифровой датчик ABS показан на рисунке 2.
Рис.1 Рис.2
Принцип действия АБС

АБС состоит из трех основных элементов:
• Датчики скорости вращения колес
• Электронный блок управления (ЭБУ) (т.е.е. Контроллер АБС).
• Привод — гидропневматический агрегат.
Каждое управляемое колесо оснащено шестерней и индуктивным датчиком, состоящим из постоянного магнита и катушки. Вращение шестерни вызывает в датчике катушки напряжение переменного тока, частота которого пропорциональна угловой скорости и количеству зубьев колеса.
Гидропневматический агрегат включает гидроаккумулятор, электрогидравлический насос и клапаны. Индивидуально регулируемые клапаны устанавливаются попарно на каждом колесе: нормально открытый входной клапан и нормально закрытый выходной клапан.Управляя этими клапанами, ЭБУ увеличивает, снижает или поддерживает постоянное давление в тормозной камере. В исходном состоянии гидропневматического агрегата два электромагнитных клапана и двигатель гидронасоса пусты. Тормозная камера соединена с главным цилиндром через открытый выходной клапан, а входной клапан закрыт.
При нормальном рабочем давлении (без колесного «блока») тормозная жидкость проходит из главного цилиндра в тормозную камеру без ограничений, поскольку давление жидкости в цилиндре и камере равно и пропорционально величине давления, приложенного к тормозу. педаль.В этом случае АБС не влияет на тормозную систему. Во время экстренного торможения (возможность «блокировки» колес) ЭБУ управляет электромагнитами двух клапанов, одновременно заставляя их срабатывать. Входной клапан освобождает тормозную камеру от главного цилиндра, а выходной клапан соединяет ее с гидроаккумулятором, тем самым снижая давление. Одновременно ЭБУ включает двигатель гидравлического насоса, чтобы вернуть жидкость из гидроаккумулятора в главный цилиндр. Давление в тормозной камере продолжает снижаться.Когда возможность блокировки колес исчезает, ЭБУ закрывает выпускной клапан. Тормозная камера отсоединена от главного цилиндра и от гидроаккумулятора, и давление в камере остается постоянным и ниже, чем в главном цилиндре. Когда скорость вращения колеса увеличивается, ЭБУ отключает входной клапан, который открывается, и тормозная камера снова подключается к главному цилиндру. Давление в камере увеличивается и уравнивается с давлением в главном цилиндре. Это завершает один цикл работы АБС.
Если колесо снова пытается заблокироваться, запускается следующий цикл. Системная частота 5 Гц — 10 Гц.
При срабатывании АБС среднее давление в тормозной камере не зависит от давления на педаль тормоза. Он определяется ЭБУ и зависит от состояния дорожного покрытия.
В полной комплектации АБС включает четыре датчика и четыре пары клапанов, что позволяет индивидуально управлять каждым колесом для достижения максимального эффекта и позволяет сохранять диагональное распределение тормозных приводов.Такие системы принято называть четырехканальными.
Принцип действия пассивных датчиков скорости вращения колес

В процессе работы ЭБУ АБС получает сигнал от четырех идентичных по конструкции датчиков, по одному на каждое колесо (рис. 3).

Фиг.3

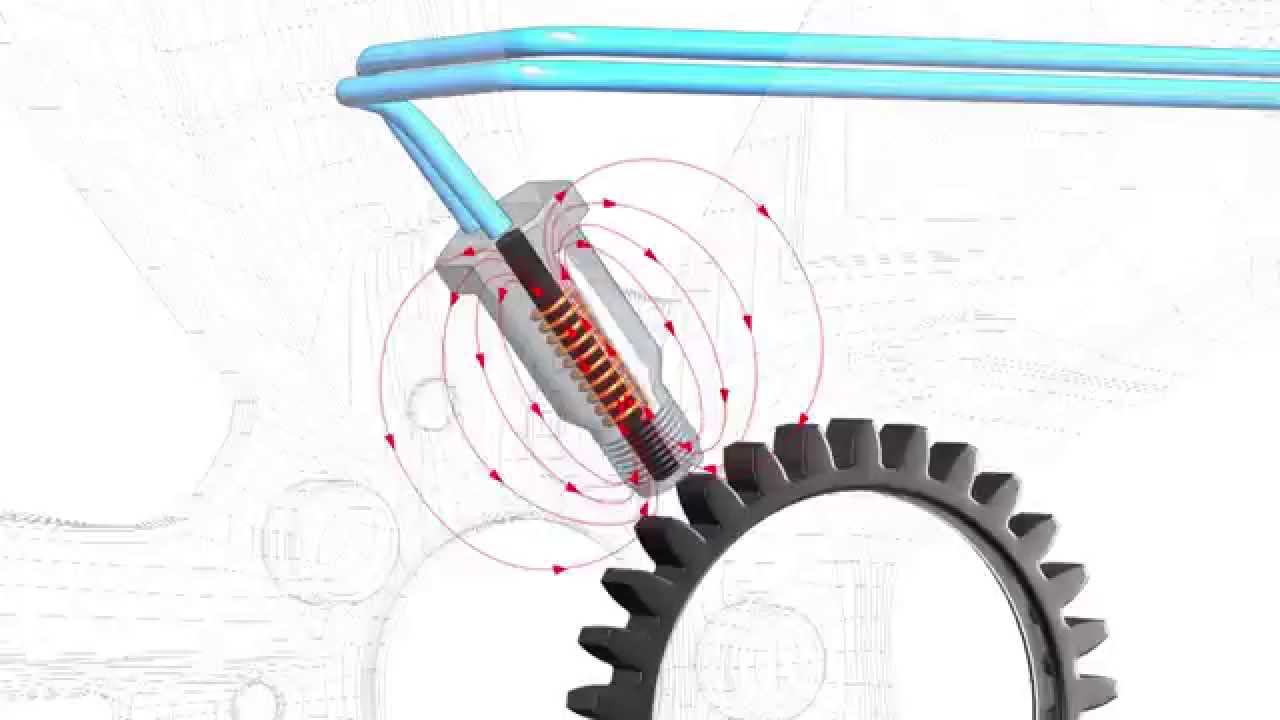

Датчик состоит из катушки с намагниченным сердечником. Выходной сигнал датчика — переменный ток, и он генерирует импульс напряжения каждый раз, когда какой-либо зубец вращающегося зубчатого колеса проходит через магнитное поле датчика.Форма выходного сигнала зависит от нескольких факторов:
Напряженность внутреннего магнитного поля датчика;
количество витков катушки датчика;
форма вращающегося зубчатого колеса;
расстояние между датчиком и вращающимся зубчатым колесом;
Скорость, с которой зубчатое колесо проходит вдоль магнитного поля датчика.
Каждый из этих факторов играет важную роль в формировании выходного сигнала датчика.Когда один из зубцов зубчатого колеса попадает в магнитное поле датчика, на выходном сигнале присутствует положительный пик напряжения, а после выхода из магнитного поля присутствует отрицательный пик напряжения, равный положительному.
Датчик имеет две выходные клеммы, одна из которых заземлена, а другая (сигнальная) подключена к ЭБУ.
Выходной сигнал датчика зависит от скорости автомобиля: меньшая скорость означает меньшую выходную амплитуду и больший период импульсов, и наоборот — при большей скорости амплитуда больше, а период импульсов меньше.
В случае механического выхода из строя какого-либо зубца реактора АБС выходной сигнал имеет вид сигнала на диаграмме ниже (рис. 4).

Фиг.4
Если присутствует износ зубьев, выходной сигнал будет иметь вид сигналов на следующей диаграмме (рис. 5).

Фиг.5
Принцип действия активных датчиков скорости вращения колес
(Цифровые датчики ABS)

Рис. 6 Рис.7
Датчики
Active ABS позволяют считывать показания на очень низкой скорости. Пассивные датчики обычно перестают показывать скорость около трех миль в час. Более новые активные датчики также могут определять направление вращения. Они могут быть намного меньше пассивных датчиков. Часто они входят в состав ступичного подшипника. Это экономит время сборки для производителя, но значительно увеличивает стоимость ремонта. При выходе из строя встроенного датчика необходимо заменить весь подшипник ступицы.
Активные датчики ABS выдают прямоугольный цифровой выходной сигнал. Функционирование активного датчика можно сравнить с датчиком Холла в распределителях и т. Д. Сборка датчика имеет встроенный усилитель, вырабатывающий сильный сигнал даже на очень низкой скорости и, следовательно, зависит от напряжения питания, обычно 5 В, но это может быть 12 В. Вращающийся элемент состоит из многополюсного (север-юг, север-юг) магнитного кольца, которое может быть расположено на вращающемся узле, как и пассивный датчик. Вращающиеся переменные магнитные полюса создают магнитный поток внутри чувствительного элемента, который затем усиливает и регулирует сигнал, который ЭБУ использует в качестве информации о скорости вращения колеса.Выходной сигнал активного датчика способен передавать информацию о скорости вращения колеса до 0 миль в час, тогда как точность пассивного датчика обычно сомнительна ниже 25 миль в час. Активные датчики обычно имеют три провода: питание (опорный вход), возврат сигнала и заземление / экран. Но некоторые активные датчики имеют только два провод (опорное напряжение и обратный сигнал).
Кроме того, некоторые производители автомобилей теперь используют активные датчики со встроенными небольшими антеннами для передачи информации в ECU (компьютер автомобиля) с помощью радиоволн.
Важно отметить, что невозможно быстро определить, является ли датчик скорости колеса пассивным или активным.
Оба датчика имеют два провода и расположены в одном месте на автомобиле. Часто в служебной информации не указывается, какие типы датчиков установлены на транспортном средстве. Коды неисправностей не будут указывать, являются ли датчики пассивными или активными.

Порядок проверки надежности пассивного датчика ABS
Выполните внешний визуальный осмотр шестерни и датчика на предмет обрыва или повреждения проводов.
С помощью вольтметра проверьте, подано ли питание.
Проверить, находится ли воздушный зазор между шестерней и датчиком в требуемых пределах.
Отсоединить разъем датчика.
Измерить омметром активное сопротивление между выводами датчика. Проверьте базу данных, каким должно быть значение измеренного сопротивления для автомобиля, с которым вы имеете дело. Если показания показывают очень высокое сопротивление, датчик неисправен. Нулевое или близкое к нулю показание означает, что катушка датчика находится в коротком замыкании.
Повторите следующие процедуры для других колес, чтобы проверить состояние оставшихся датчиков.
Измерения осциллографом
Вставить разъем датчика.
Поднимите автомобиль с помощью кабины или домкрата, чтобы колеса могли свободно вращаться.
Подключите активный конец пробника осциллографа к сигнальной клемме датчика, а другой конец — к заземлению шасси. Крути колесо. Вы должны увидеть следующую форму волны (Рис.8)
Фиг.8
Помните, что один период сигнала соответствует одному обороту колеса.
Можно наблюдать следующие формы сигналов — высокий сигнал от датчика (Рис.9) или низкий сигнал (Рис.10)

Фиг.9
Фиг.10
Повторите процедуру для других колес, чтобы увидеть состояние оставшихся датчиков.
Процедура проверки надежности активного датчика АБС
Из-за добавленной электронной схемы внутри датчика активный датчик АБС не может быть протестирован с помощью омметра, как пассивный датчик АБС.Самый простой способ определить, активен датчик или пассивен, — с помощью вольтметра.
Выполните внешний визуальный осмотр на предмет обрыва или повреждения проводов.
Включите зажигание и, не отпуская регулировку колес, снова проверьте разъем.
Если вы видите значение напряжения (от 5 до 12 В), у вас есть активный датчик. Если вы не видите напряжения (0 В), у вас пассивный датчик.
Включите зажигание. Подключение цифрового вольтметра к источнику питания терминала (опорного напряжения) датчика.
Поднимите автомобиль с помощью кабины или домкрата, чтобы колеса могли свободно вращаться.
Очень медленно включите колеса и обратите внимание на изменение выходного напряжения с высокого (около 1,65 В) на низкое (с 0 до 0,9 В).
Повторите следующие процедуры для других колес, чтобы проверить состояние оставшихся датчиков.
Измерения осциллографом
Убедитесь, что разъем датчика вставлен.
Поднимите автомобиль с помощью кабины или домкрата, чтобы колеса могли свободно вращаться.
Подключите активный конец пробника осциллографа к сигнальной клемме датчика, а другой конец — к заземлению шасси. Крути колесо. Вы должны увидеть следующую форму волны, как на Рис. 11.
Помните, что один период сигнала соответствует одному обороту колеса.
Повторите процедуру для других колес, чтобы увидеть состояние оставшихся датчиков.

Фиг.11
Возможные неисправности неисправностей активного (цифрового) датчика АБС :
Принципиальная причина отказа такая же, как и у большинства других автомобильных датчиков, среда, в которой они работают.Датчики скорости вращения колес работают в тяжелых условиях; им приходится выдерживать сильную вибрацию, воду, перепады температур и грязь. Соединительные провода должны соответствовать требованиям, предъявляемым к движениям подвески и рулевого управления. В общем, это плохие новости.
Антиблокировочная тормозная система (ABS) (автомобиль)
28.10.
Антиблокировочная тормозная система (ABS)
28.10.1.
Необходима антиблокировочная система
Трудно оценить необходимое усилие на педаль тормоза, которое необходимо приложить для аварийной остановки на кратчайшем возможном расстоянии.Это связано с тем, что практически невозможно учесть несколько различных факторов, таких как тип и неровность дороги и шины, а также состояние дорожного покрытия. Следовательно, в крайнем случае водитель прикладывает слишком много или слишком мало давления на педаль, вызывая следующие эффекты.
(i) Давление на педаль слишком велико. Одно или несколько колес скользят по поверхности таким образом, что: (a) Тормозной путь увеличивается. Это связано с тем, что сцепление между буксовым колесом
и дорогой меньше, чем когда колесо находится на грани проскальзывания.(6) Направление управления находится под угрозой. Если происходит занос заднего колеса, автомобиль поворачивает на
назад.
(«’) Давление на педаль слишком низкое. Увеличен тормозной путь. Это может вызвать столкновение с препятствием.
Адгезия между ходовым колесом и дорожным покрытием, зависит от коэффициента трения. Это значительно зависит от состояния дорожного покрытия (таблица 28.1). На сухой поверхности
адгезия изменяется при изменении скольжения колеса от 0 процентов (отсутствие скольжения) до 100 процентов (заблокированное колесо скользит по поверхности).На рисунке 28.56 показано изменение продольного и поперечного сцепления шины с типичной поверхностью по мере увеличения скольжения. Кривая продольного сцепления для данного состояния показывает, что тормозная сила на колесе, установленном на 15-процентное проскальзывание, обеспечивает максимальную тормозящую силу. Кривая поперечного сцепления показывает устойчивость автомобиля в отношении его тенденции к боковому скольжению. Сцепление в этом направлении падает сразу после того, как колесо начинает буксовать. Поэтому любой серьезный занос может вскоре привести к

Рис.28,56. Сила сцепления и проскальзывание колеса.
потеря управления, особенно если водитель корректирует рулевое управление или автомобиль движется в повороте. В середине 1980-х годов к тормозным системам были добавлены различные устройства ограничения заноса, и эти системы обычно называются антиблокировочными тормозными системами (ABS).
28.10.2.

Типы АБС
Основными требованиями к антиблокировочной системе являются сохранение управляемости при максимальном торможении и предотвращение опасности заноса при любых дорожных условиях.Кроме того, система должна быть безотказной и иметь небольшой вес. Используемые антиблокировочные тормозные системы различаются по методу определения пробуксовки колес, для которого используются как электронные, так и механические методы.
28.10.3.
АБС с электронным датчиком
Первые электронные блоки ABS были разработаны как дополнительные системы. Электронные системы последних поколений встроены в гидравлический тормозной контур, образуя интегрированную тормозную систему. Главный цилиндр и вакуумный сервопривод, используемые в тормозной системе, были заменены тормозным устройством с гидравлическим насосом.Такое расположение обеспечивает нормальное торможение, а также антиблокировочную функцию.
Электромагнитные датчики используются для определения скольжения каждого колеса. Эти датчики регистрируют и сообщают электронному блоку управления (ЭБУ) любое быстрое изменение скорости вращения, то есть процентное проскальзывание колеса.
Схема системы.
Расположение основных узлов четырехколесной регулируемой АБС, аналогичной той, что производится компанией ATE, показано на рис. 28.57. Система содержит как гидравлическую, так и электронную подсистемы.

Рис. 28.57. Компоновка АБС (ATE).
Гидравлическая подсистема.
Эта подсистема построена как единое целое в модульной форме вокруг главного цилиндра, управляемого водителем (рис. 28.58), для обычных и антиблокировочных функций. Гидравлический усилитель, в который подается жидкость под давлением (от 13730 до 17660 кПа) от насоса с электрическим приводом, установлен на конце главного цилиндра. Аккумулятор сохраняет давление, а также сглаживает выходные импульсы насоса.Управление давлением в двух гидравлических линиях к передним тормозам, а также в линиях, соединяющих два задних тормоза, осуществляется с помощью клапанов, установленных в модуле.

Рис. 28.58. Интегрированный гидравлический блок ABS (ATE).
Электронная подсистема.
Электрическая схема показана на рис. 28.57. Датчик, прикрепленный к каждому колесу, определяет скорость движения зубчатого колеса, которое приводится в движение ведущим валом или опорными колесами.Хотя он разработан для четырехколесной сенсорной системы, задние колеса регулируются как пара. Когда датчик заднего колеса определяет начало заноса, давление жидкости на оба колеса уменьшается. Это называется принципом работы с низким уровнем выбора, поскольку давление, действующее на оба колеса, определяется колесом с наименьшим сцеплением.
Датчики передают сигналы в ЭБУ.
Два микропроцессора, встроенные в систему управления, сравнивают входные сигналы, полученные от каждого колеса, с сигналами, полученными ранее.Когда колесо начинает буксовать, выходной сигнал приводит в действие обратный клапан, который немного сбрасывает давление в этой конкретной гидравлической линии. ЭБУ отслеживает около 8000 сигналов датчиков в секунду и предпринимает соответствующие действия в течение нескольких миллисекунд, чтобы обеспечить состояние без блокировки всех колес, обеспечивая безопасное замедление и хорошую устойчивость автомобиля.
Контрольные лампы сигнализируют о любой неисправности в нагнетательной и электрической частях АБС. Система контролируется посредством самопроверяющихся электрических импульсов, которые непрерывно передаются по контуру и клапанам.При обнаружении неисправности антиблокировочный механизм автоматически переводится в безотказный режим. Лампа сообщает об этой информации водителю.
Три фазы работы имеют место в системе с тройным гидравлическим контуром антиблокировочного тормоза, имеющей одну пару электромагнитных клапанов на контур. К ним относятся:
(i) фаза снижения давления,
(ii) фаза поддержания давления и (Hi) фаза повышения давления.
Впускной и обратный клапаны в каждом гидравлическом контуре контролируют эти фазы и обеспечивают максимальное тормозное усилие без превышения предела заноса для преобладающих дорожных условий.Компоновка АБС, использующая принцип динамического потока, схематически показана на рис. 28.59. В системах этого типа жидкость непрерывно прокачивается по контуру. Выходной сигнал насоса проходит через гидроусилитель, а затем через главный цилиндр, прежде чем он возвращается на вход насоса для рециркуляции.

Рис. 28.59. Принципиальная схема расположения АБС.
Снижение давления.
Когда датчик сигнализирует о начале заноса колеса, ЭБУ закрывает входной клапан и открывает обратный клапан в блоке клапанов.Это вызывает снижение давления жидкости в соответствующей линии, что снижает риск блокировки колеса. Избыточная жидкость, выходящая из обратного клапана, попадает в резервуар.
Чтобы начать работу АБС, ЭБУ открывает главный клапан, так что жидкость под давлением в бустерной камере течет через манжетное уплотнение главного цилиндра в напорную камеру в передней части. Это пополняет жидкость, возвращаемую в резервуар обратным клапаном, а также обеспечивает оба передних тормозных контура давлением, пропорциональным усилию на педали.Во время нормальной работы тормозов жидкость из контура усилителя проходит к задним тормозам с давлением, пропорциональным усилию на педали. Для регулирования АБС задних колес одинарный обратный клапан в линии снижает давление одинаково для обоих задних колес на основе принципа работы select-low.
Поддержание давления.
Когда падение давления жидкости становится достаточным для предотвращения блокировки колеса, ЭБУ закрывает обратный клапан для поддержания давления.
Повышение давления.
Когда датчик сигнализирует о свободном вращении колеса, входной клапан в линии регулируемой жидкости открывается, чтобы увеличить давление до точки, где проскальзывание в процентах больше требуемого. Этот регулируемый цикл повторяется примерно 12 раз в секунду. На этой частоте предотвращается вибрация колеса и подвески.
Цикл регулирования.
На рисунке 28.60 показана последовательность действий АБС, когда транспортное средство замедляется с максимальной скоростью.Тормозное действие на одно колесо транспортного средства представлено упрощенными кривыми. На рисунке показано управление клапанами, которые позволяют изменять тормозное усилие для поддержания колеса в пределах пробуксовки, продиктованных преобладающими условиями. Действие АБС изменяет скорость вращения колеса. Точки A, B и C, отмеченные на графике, указывают на три фазы операции. В точке A тормозное давление снижается на заданную величину, в точке B оно остается постоянным, позволяя колесу ускоряться, а в точке C оно снова увеличивается до тех пор, пока не будет достигнут расчетный предел скольжения.

Рис. 28.60. Цикл регулирования.
28.10.4.
АБС с механическим обнаружением
Эта система была представлена Лукасом-Грилингом и предлагалась как «надстройка» для Ford Escort. Будучи названной механической системой, он определяет сцепление передних колес с помощью двух модулей модулятора, которые приводятся в движение ремнем от передних приводных валов. На рисунке 28.61 показана компоновка этой системы, в которой блок модулятора ABS расположен в диагонально разделенном контуре жидкости между главным цилиндром и колесами.
Модуляторы регулируют тормозное усилие на диагонально расположенных колесах, так что, когда одна сторона более скользкая, чем другая, одно заднее колесо все еще удерживает сцепление. Это позволяет автомобилю двигаться по прямой, даже если на переднее колесо, противоположное по диагонали, не воздействовал модулятор противоскольжения. Как только модулятор обнаруживает проскальзывание, выполняются три обычных этапа регулирования ABS, то есть отпускание, поддержание и применение. \ j

Рис. 28.61. Система контроля остановки (SCS) Лукаса-Гирлинга.
Модулятор.
Модулятор использует насос с механическим приводом и клапан сброса. Клапан приводится в действие маховиком, чувствительным к скольжению, и сцеплением. Маховик «свободного хода» приводится в движение зубчатым ремнем с пропорционально большей скоростью, чем соседнее переднее колесо, и он обнаруживает любые быстрые изменения скорости колеса, если колесо начинает буксовать. Когда привод осуществляется через шаровую рампу, разница скоростей между маховиком и ведущим валом заставляет маховик перемещаться в сторону, так что срабатывает клапан сброса жидкости.На рисунке 28.62 показан модулятор, установленный в положение нормального торможения.

Рис. 28.62. Механически чувствительный модулятор (Лукас-Гирлинг).
28.10.5.
Противобуксовочная система (TCS)
Электронная сенсорная система, встроенная в АБС для обнаружения пробуксовки, также может использоваться для контроля и ограничения максимальной силы тяги, используемой для движения транспортного средства. Это устройство было впервые представлено Гарри Фергюсоном в 1954 году.Управление достигается путем блокировки функции компенсации дифференциала в определенных дорожных ситуациях с помощью компьютера. Эта частичная блокировка дифференциала достигается за счет использования компонентов ABS, обеспечивающих тормозное действие на скользящем колесе. Когда оба ведущих колеса подвергаются чрезмерному проскальзыванию, ЭБУ помимо воздействия на тормоза изменяет настройку дроссельной заслонки двигателя, чтобы уменьшить крутящий момент. Некоторые компоновки АБС нового поколения предназначены для удобного размещения модуля TCS.
Антиблокировочная тормозная система (ABS) — основные компоненты и преимущества
Антиблокировочная тормозная система (ABS) — это безопасный метод противоскользящего торможения, используемый на самолетах. Сейчас он используется в автомобилях, мотоциклах и автобусах. ABS работает, предотвращая блокировку колес при торможении, сохраняя сцепление с дорогой. ABS — это автоматическая система, которая использует принципы торможения на пороге и торможения с каденсом, методы, которые когда-то практиковались опытными гонщиками.ABS обычно предлагает расширенный контроль над автомобилем и снижает дистанцию остановки на сухих и некоторых гладких поверхностях, на рыхлых гравийных или заснеженных поверхностях. ABS значительно увеличивает тормозной путь, улучшая управляемость. С тех пор, как АБС была внедрена в серийные автомобили, она стала все более совершенной и мощной. В зависимости от своих уникальных возможностей и комбинаций, он также известен как электронное распределение тормозного усилия, система контроля тяги, система экстренного торможения или электронный контроль устойчивости (ESC).В будущем это может не просто предотвратить блокировку колес, но также может изменить смещение переднего тормоза к заднему.
Компоненты, используемые в системе автоматического торможения
ABS состоит из пяти основных компонентов: датчика скорости ABS, клапанов, насоса, тормозной жидкости и контроллера.
Датчик скорости ABS:
Датчик ABS обычно состоит из зубчатого кольца и магнита, заключенного в катушку. Контакт между кольцом и магнитом индуцирует электрическое поле, из-за которого генерируется знак.Затем этот знак преобразуется в цифровой сигнал и отправляется в контроллер ABS. Затем контроллер определяет скорость каждого колеса индивидуально. Датчик ABS — ключевой компонент в управлении заносом автомобиля в любых условиях.
Клапаны:
Клапаны
играют важную роль в системе ABS, они контролируют давление и ограничивают его до определенной величины. Когда педаль тормоза нажимается сильнее, клапаны ограничивают давление на тормоза. Когда клапан заклинивает, он перестает работать; открыть, закрыть или изменить позицию.Неработающий клапан не позволяет системе изменять или контролировать давление, подаваемое на тормоза. Клапан имеет три положения: «открыто», «заблокировано» и «выпущено».
• В открытом положении позволяет давлению проходить через тормоз.
• В положении блокировки он блокирует дополнительное давление и поддерживает ограниченное давление на тормоза.
• В положении отпускания он сбрасывает давление, удерживаемое в тормозах.
Насос:
Насос в АБС используется для восстановления давления в гидравлических тормозах после того, как клапаны отпустили его.Контроллер изменит состояние насоса, чтобы создать желаемое давление и уменьшить скольжение.
Тормозная жидкость:
В системе гидравлической тормозной жидкости тормозная жидкость является основным приспособлением для тормозов. Он используется для передачи усилия от гидравлических линий к тормозному механизму возле колес. Поскольку тормоза выделяют много тепла, тормозная жидкость имеет высокую температуру кипения для эффективной работы. Это также предотвращает коррозию контактирующих материалов.
Контроллер:
Контроллер — это блок в АБС, который получает информацию от датчика скорости АБС отдельного колеса. Когда отдельное колесо теряет сцепление с дорогой, на контроллер отправляется сигнал. Затем контроллер ограничит тормозное усилие и активирует модулятор ABS.
Преимущества ABS
• Технология ABS значительно снижает риск блокировки и заноса колес, особенно на скользкой дороге.Без преувеличения можно сказать, что это может спасти жизнь, помочь сохранить контроль и избежать опасных сценариев.
• Технология ABS может снизить выплаты по страховке вашего автомобиля именно потому, что антиблокировочная система тормозов многократно доказала, что снижает риск аварий.

Принцип работы антиблокировочной системы (ABS).

Система АБС автомобиля, устройство, принцип действия, как работает

Задачи и принцип действия системы абс автомобиля

Устройство системы абс автомобиля

Принцип работы ABS

Для чего нужна ABS

Как работает ABS

Устройство ABS

Антиблокировочные системы делятся на три вида:

описание, принцип работы, плюсы и минусы

Что такое антиблокировочная система?

Принцип работы и общее устройство АБС

Виды

1 вид – 4-канальная с 4 датчиками движения

2 вид – 3-канальная с 3 датчиками

3 вид – 1-канальная с 1 датчиком

Плюсы АБС

Возможные неполадки, особенности эксплуатации

Антиблокировочная система Видео

Рекомендую прочитать:

Тормозные системы автомобиля TSC, ABS и ESP

Как работают

Система TCS

Система ESP

Антиблокировочная тормозная система (ABS): устройство, назначение и принцип действия

Антиблокировочная система торможения включает в себя:

Устройство и принцип действия системы ABS ESP

Как работает система ESP?

Наиболее частые неисправности системы ESP

Что такое антиблокировочная тормозная система (ABS)

Антиблокировочная тормозная система (ABS) — принцип работы, основные компоненты с преимуществами и недостатками

Основные компоненты системы ABS

1. Датчики скорости

2. Клапаны

3. Насос

4.Контроллер

Работа антиблокировочной тормозной системы (ABS)

Преимущества

Недостатки

Как работает технология ABS в автомобилях?

Что такое антиблокировочная тормозная система (ABS) в автомобилях?

ABS Принцип работы

ABS состоит из четырех основных компонентов

1) Датчик скорости

2) Клапаны

3) Электронный блок управления (ЭБУ)

4) Гидравлический блок управления

Что такое АБС и как она работает?

Антиблокировочная тормозная система (ABS) входит в стандартную комплектацию всех современных автомобилей. Но как это работает?

Как это работает?

Насколько это эффективно?

Что делать, если в моей машине нет АБС?

Антиблокировочная тормозная система (ABS)

Антиблокировочная тормозная система (ABS) (автомобиль)

Антиблокировочная тормозная система (ABS) — основные компоненты и преимущества

Добавить комментарий Отменить ответ
