Акб прямой полярности: в чем отличие, какой выбрать?

Содержание

Акб прямая полярность

Полярность аккумулятора — что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

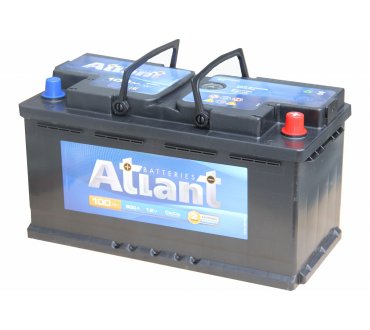

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.

В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.

Как определить полярность легкового аккумулятора (до 110 ач).

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.

Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.

Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.

Полярность аккумулятора: прямая, обратная, универсальная.

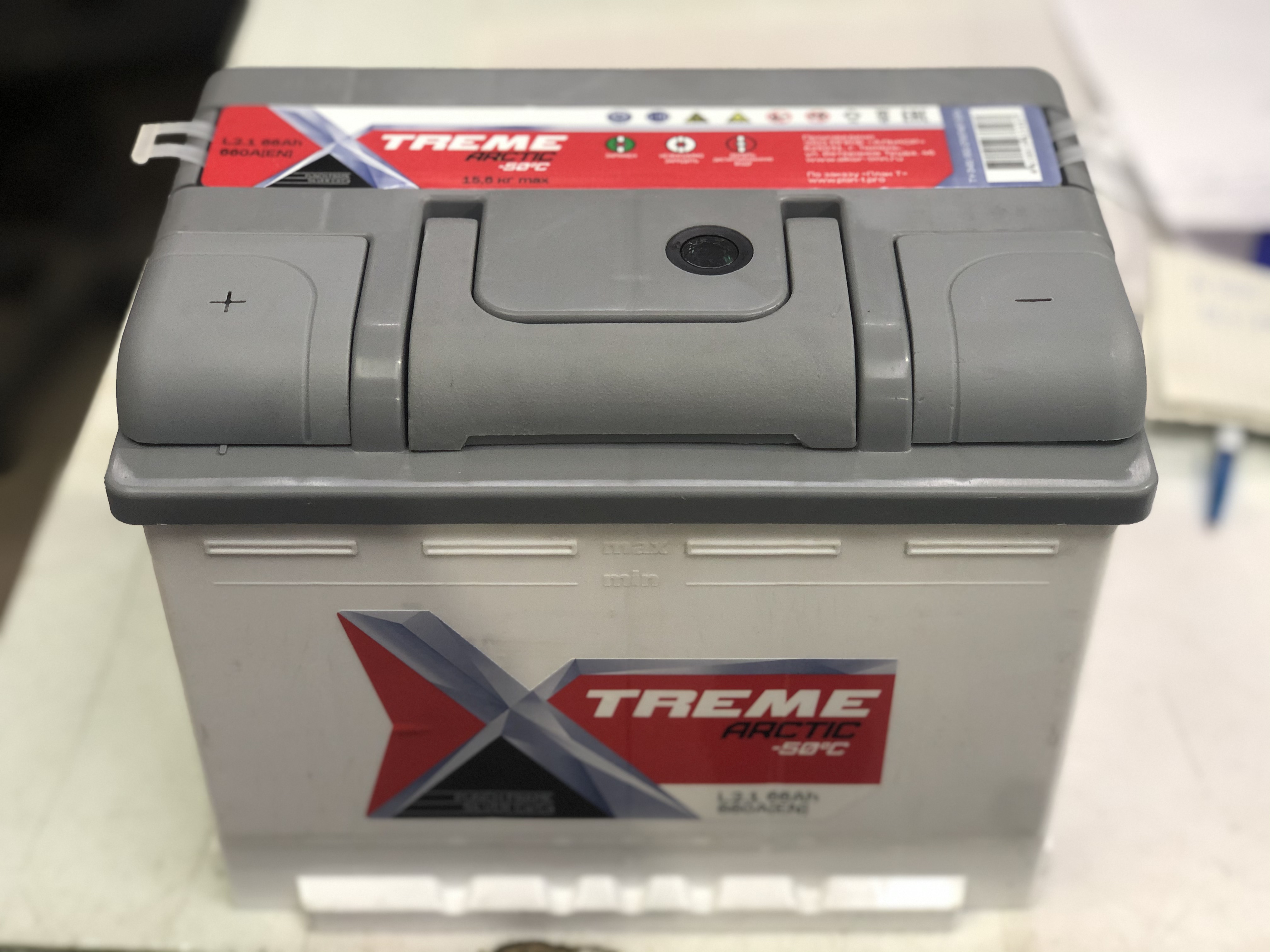

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).

Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.

Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей выводы для подключения к электропроводке расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».

Прямая или обратная полярность аккумулятора

Как определить полярность легкового аккумулятора (до 110 ач).

Как определить полярность грузового аккумулятора (более 110 ач).

Почему важно правильно определить полярность акб?

Полярность аккумулятора: прямая, обратная, универсальная.

что это такое и как определить

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Похожие публикации

Что значит прямая и обратная полярность аккумулятора

Известно, что полярность аккумуляторов бывает обратной и прямой. Имеет ли это значение при покупке новой батареи? Обязательно ли нужно учитывать полярность или можно взять любой подходящий по размерам аккумулятор?

Для тех, кто не знает или забыл, стоит напомнить, что прямая полярность подразумевает нахождение плюсовой клеммы слева, тогда как «минус» при этом располагается справа. При установке АКБ обычно повёрнута этикеткой вперёд, а её клеммы находятся прямо перед глазами смотрящего. Обратную полярность же отличает минусовая клемма с левой стороны.

Стоит отметить, что разница в полярности характерна для автопроизводителей с разных континентов. Азиатские бренды предпочитают использовать прямую полярность, а европейцы и американцы – обратную.

Зная, какое происхождение имеет марка вашего автомобиля, нетрудно догадаться, какой будет полярность аккумуляторной батареи. Исключений здесь практически не бывает. Если, конечно, машина не подержанная и прежним владельцем ничего не переделывалось.

Можно ли поставить аккумулятор с другой полярностью

При замене аккумулятора рекомендуется покупать новый аккумулятор такой же полярности, какой был и старый. Но на самом деле это не столь принципиально. Главное, чтобы провода не оказались слишком короткими.

В противном случае при установке АКБ иной полярности они просто могут не дотянуться до клемм. Но и эта проблема вполне решаема.

Ведь провода также можно заменить! Стоят они недорого, а потребность в их замене зачастую появляется по мере эксплуатации транспортного средства.

Поэтому, покупая аккумулятор, конечно, лучше обращать внимание на полярность. Но слишком усердно искать аккумулятор с нужным расположением клемм не стоит.

Если полярность иная, а батарея по всем остальным параметрам устраивает автовладельца, вполне можно купить и её. Автомобилю такая замена точно не повредит. Это совсем не скажется на его работе. Главное, чтобы все остальные характеристики совпадали. Хотя и здесь также нередко возможны варианты.

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

«3» — «+» слева (евро, обратная). Для европейских грузовиков.
«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

Снять аккумулятор с автомобиля.
Обработать выводы батареи раствором воды с содой.
Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
При необходимости зачистить выводы металлической щеткой.
После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
Поставить АКБ в гнездо на автомобиль.
Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Миф о

батареях | Может ли батарея «поменять полярность»?

Вообще-то да, но не без посторонней помощи. Поменять полярность на батарее можно только двумя способами.

Если у вас есть аккумулятор с жидким элементом, который заполняется впервые, и вы используете зарядное устройство старого образца, не интеллектуальное зарядное устройство и закорачиваете клеммы во время его заполнения, то да, можно подключить зарядное устройство задом наперед и перезарядите его. Вы не обязательно заметите искру, потому что батарея набирает напряжение, когда батарея заполняется, и если она заряжается, пока вы ее заполняете, короткое замыкание не будет достаточно сильным разрядом, чтобы создать искру.Если это должно было произойти, то зарядное устройство и было подключено задним ходом или если оно было установлено в автомобиле с кикстартером и подключено задним ходом, тогда вы можете получить аккумулятор, который был заряжен, но в обратном направлении. Обратите внимание, что в приведенном выше сценарии есть много «и». Такая ситуация возможна, но маловероятна.

Вторая возможность — это изменение полярности после активации. Это также бывает редко, так как после установки батареи требуется последовательность ошибок.Единственный способ сделать это — полностью разрядить аккумулятор, оставив ключ включенным, или незамеченным коротким замыканием, которое полностью разряжает заряд за несколько дней. После того, как это произошло, это будет похоже на разряженный аккумулятор.

Помните, что полностью разряженный аккумулятор — это не что иное, как пустой сосуд. Чтобы получить отрицательный заряд, его необходимо подключить в обратном направлении и зарядить таким образом. Итак, реальный вопрос здесь: как батарея может поменять полярность после того, как она была установлена? Та же ранее разряженная батарея будет уязвима для обратной зарядки, либо при подключении зарядного устройства в обратном направлении, либо при использовании системы зарядки с обратной полярностью (очень редко, но все же возможно).

Итак, позвольте мне повторить: единственный способ полностью разрядить аккумулятор с положительным зарядом — это полностью разрядить аккумулятор и , а затем перезарядить его. Мы видели, как это происходило пару раз, и это будет считаться наиболее частой из этих редких ситуаций.

По идее батарея будет испорченная . Вы можете технически зарядить его отрицательно и продолжать использовать, но ваши пластины сконструированы так, что положительные пластины представляют собой диоксид свинца, а отрицательные — из губчатого свинца, который теперь будет перевернут.Поскольку перевернутая батарея больше не отформатирована правильно, она будет работать только в ограниченной степени. Дело в том, что свинцово-кислотная батарея не может изменить свою полярность без внешнего воздействия. Это просто невозможно.

Выберите аккумулятор

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Защита от обратного тока / полярности батареи • Цепи

В устройствах с батарейным питанием и съемными батареями обычно необходимо предотвратить неправильное подключение батарей, чтобы предотвратить повреждение электроники, случайное короткое замыкание или другие несоответствующие операции. Если это невозможно физически, вам необходимо включить некоторую электронную защиту от обратного тока. Физическая защита может означать просто поляризованный разъем или батарею со смещенными соединениями (как в большинстве литиевых батарей мобильных телефонов) в сочетании с инструкциями и изображениями.Для батареек размера AAA или AA есть держатели, которые сконструированы таким образом, что при неправильной установке батареи один конец не соприкасается. По-прежнему существуют обстоятельства, когда физические средства невозможны, например, с большинством монетных ячеек или если пользователь может подключить питание с помощью проводов к винтовым клеммным колодкам. Следовательно, это может относиться и к устройствам, не работающим от батарей, и, вероятно, применимо к автомобильной электронике.
Следовательно, разработчики и производители электронных продуктов должны обеспечить, чтобы обратный ток, обратный ток, протекающий в обратном направлении, и обратное напряжение смещения были достаточно низкими, чтобы предотвратить повреждение либо самой батареи, либо внутренней электроники продукта.

Почему бы не использовать простой диод?

Использование диода в качестве защиты от обратной полярности мощности, как показано на схеме , схема 1 — очень простое и надежное решение, если вы можете позволить себе потерять энергию. Скорее всего, с устройством с батарейным питанием вы не захотите тратить энергию, особенно если ваше напряжение питания уже достаточно низкое, и поэтому падение напряжения на 0,3 В или 0,4 В на диоде Шоттки будет значительным и неприемлемым. Для более высоких напряжений питания в диапазоне 9–48 В и автомобильных приложений небольшое падение напряжения может не иметь значения, особенно при низком токе.При высоких токах, превышающих 5 А, повышение температуры из-за больших потерь мощности может вызывать беспокойство. Вы не хотите, чтобы диод становился слишком горячим, поэтому, скорее всего, потребуется добавить радиатор.

Цена диода Шоттки выше обычного диода, но потери значительно ниже. Имейте в виду, что многие диоды Шоттки имеют довольно высокую утечку обратного тока, поэтому убедитесь, что вы выбираете диоды с низким обратным током (около 100 мкА) в схеме защиты батареи.
При 5 амперах потери мощности в диоде Шоттки обычно будут: 5 x 0,4 В = 2 Вт по сравнению с обычным диодом: 5 x 0,7 В = 3,5 Вт.

Хорошим кандидатом для использования в системе защиты от обратного тока является новый тип диода под названием Super Barrier Rectifier (SBR) — это запатентованная и запатентованная технология Diodes Inc., в которой используется процесс производства МОП (традиционный метод Шоттки использует биполярный процесс) создать превосходное двухполюсное устройство, которое имеет более низкое прямое напряжение (VF), чем сопоставимые диоды Шоттки, но при этом обладает термостабильностью и высокими характеристиками надежности эпитаксиальных диодов PN. Диод
Super Barrier Rectifier (SBR) разработан для приложений с высокой мощностью, низкими потерями и быстрым переключением. Наличие МОП-канала в его структуре формирует низкий потенциальный барьер для большинства носителей, поэтому прямое смещение SBR при низком напряжении аналогично работе диода Шоттки. Однако ток утечки ниже, чем у диода Шоттки при обратном смещении из-за перекрытия слоев обеднения P-N и отсутствия снижения потенциального барьера из-за заряда изображения.
TRENCH SUPER BARRIER RECTIFIERS (SBRT).
Trench SBR — это следующая эволюция, которая дает нам высокопроизводительного члена семейства SBR. Благодаря использованию передовой траншейной технологии, SBRT предлагает еще меньший VF для приложений, где важны сверхнизкие прямые напряжения. В то время как дальнейшие технологические усовершенствования постоянно применяются к SBRT, эти усилия приводят к еще более продвинутому и экономичному члену — SBRTF. Для получения дополнительной информации посетите веб-сайт Diodes Inc.

Обратная защита с использованием N-канального MOS-FET

Самые последние N-MOSFET имеют ОЧЕНЬ с низким сопротивлением, намного ниже, чем у типов P-Channel, и поэтому идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Цепь 3 показывает полевой МОП-транзистор нижнего плеча в цепи заземления. Диод на корпусе полевого транзистора ориентирован в направлении нормального тока. Когда батарея установлена неправильно, напряжение затвора полевого транзистора NMOS низкое, что не позволяет ему включиться.

Когда батарея установлена правильно и переносное оборудование запитано, напряжение затвора NMOS FET повышается, а его канал закорачивает диод. Падение напряжения RdsOn × ILOAD наблюдается в обратном пути заземления при использовании NMOS FET.Некоторые из последних пороговых напряжений N-FET и RdsOn, используемые для защиты от обратного тока, перечислены в , таблица 1, и более высокие типы тока в , таблица 3, далее на этой странице.

Производитель	Тип	Пакет	RdsOn
IRF (OnSemi)	ILRML2502	СОТ – 23	80 мОм при пороговом напряжении 2,7 В
Вишай	Si2312	СОТ – 23	51 мОм при 1.Пороговое напряжение 8 В

Таблица 1.
Обратная сторона:
Вставка N-MOSFET в цепь заземления приведет к сдвигу заземления, который может быть неприемлемым для всех приложений. Это может вызвать проблемы для чувствительных приложений (например, автомобильных систем) с одним или несколькими подключениями, возможно, к датчикам, шинам связи и исполнительным механизмам, внешним по отношению к цепи.

Чтобы использовать полевой МОП-транзистор в качестве предохранителя от обратного тока в цепи питания высокого напряжения, необходимо, чтобы напряжение затвора было больше, чем напряжение батареи, чтобы включить полевой МОП-транзистор.Для этого требуется схема подкачки заряда, которая увеличивает сложность схемы и стоимость компонентов, а также может создавать проблемы с электромагнитными помехами. МОП-транзистор с P-каналом сопоставимого размера будет иметь более высокое значение RdsOn и, следовательно, более высокие потери мощности, но может быть реализован с помощью более простой схемы управления, содержащей стабилитрон и резистор.

Обратная защита с использованием P-канального MOS-FET транзистора

Самые последние полевые МОП-транзисторы имеют очень низкое сопротивление и, следовательно, идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Схема 2 показывает полевой транзистор PMOS высокого уровня в цепи питания. Диод на корпусе полевого транзистора ориентирован в направлении нормального тока. Когда батарея установлена неправильно, напряжение на затворе PMOS FET высокое, что не позволяет ему включиться.

Стабилитрон защищает от превышения рекомендованного напряжения затвор-исток и может не требоваться в зависимости от диапазона входного напряжения и используемого полевого МОП-транзистора. Для защиты от возможных скачков напряжения и переходных процессов из-за разрушения полевого МОП-транзистора на входе можно добавить пару транзорбционных диодов, как показано на рис.3. Добавлен конденсатор между затвором и истоком, чтобы гарантировать правильную работу схемы при быстром изменении полярности входного напряжения.
Когда аккумулятор установлен правильно и переносное оборудование запитано, напряжение затвора PMOS FET становится низким, а его канал закорачивает диод.
В тракте питания наблюдается падение напряжения RdsOn × ILOAD. В прошлом основным недостатком этих схем была высокая стоимость полевых транзисторов с низким значением RdsOn и низким пороговым напряжением. Однако достижения в области обработки полупроводников привели к созданию полевых транзисторов, которые обеспечивают минимальное падение напряжения в небольших корпусах.Некоторые из последних пороговых напряжений P-FET и RdsOn показаны в таблице 2.

Производитель	Тип	Пакет	RdsOn
IRF (OnSemi)	ILRML6401	СОТ – 23	85 мОм при пороговом напряжении 2,7 В
Вишай	Si2323	СОТ – 23	68 мОм при пороговом напряжении 1,8 В

Таблица 2.

Защита от обратного тока батареи с помощью интегральной схемы LM74610

LM74610-Q1 — это контроллер, который можно использовать с N-канальным MOSFET в схеме защиты от обратной полярности. Он предназначен для управления внешним полевым МОП-транзистором для имитации идеального диодного выпрямителя при последовательном подключении к источнику питания. Уникальным преимуществом этой схемы является то, что она не привязана к земле и, следовательно, имеет нулевой Iq. Контроллер LM74610-Q1 обеспечивает управление затвором для внешнего N-канального полевого МОП-транзистора и внутренний компаратор с быстрым откликом для разрядки затвора МОП-транзистора в случае обратной полярности.Эта функция быстрого понижения ограничивает количество и продолжительность обратного тока, если обнаруживается противоположная полярность. Конструкция устройства также соответствует спецификациям CISPR25 Class 5 EMI и автомобильным требованиям ISO7637 к переходным процессам с подходящим TVS-диодом.

LM74610 представляет собой контроллер с нулевым Iq, который объединен с внешним N-канальным MOSFET для замены диода или P-MOSFET решения обратной полярности в энергосистемах. Напряжение на истоке и стоке MOSFET постоянно контролируется выводами ANODE и CATHODE LM74610-Q1.Внутренний зарядный насос используется для обеспечения привода GATE для внешнего MOSFET. . Эта накопленная энергия используется для управления затвором полевого МОП-транзистора. Падение напряжения зависит от RDSON конкретного используемого полевого МОП-транзистора, который значительно меньше, чем у полевого транзистора. LM74610-Q1 не имеет заземления, что делает его идентичным диоду. TZ1 и TZ2 не требуются для LM74610-Q1. Однако они обычно используются для ограничения выбросов положительного и отрицательного напряжения соответственно. Выходной конденсатор Cout рекомендуется для защиты от немедленного падения выходного напряжения в результате сбоев в линии.C1 и C2 подавляют высокочастотный шум в дополнение к функции фиксаторов ESD.

Выбор MOSFET:

LM74610-Q1 может обеспечить напряжение затвор-исток до 5 В (VGS). Важными электрическими параметрами полевого МОП-транзистора являются максимальный непрерывный ток стока, максимальное напряжение сток-исток VDS (MAX) и сопротивление сток-исток RDSON. Максимальный непрерывный ток стока, ID, рейтинг должен превышать максимальный непрерывный ток нагрузки. Рейтинг максимального тока через основной диод, IS, обычно равен или немного выше, чем ток стока, но ток основного диода протекает только в течение небольшого периода времени, когда конденсатор накачки заряда заряжается.Напряжение на внутреннем диоде полевого МОП-транзистора должно быть выше 0,48 В при низком токе. Напряжение на внутреннем диоде полевого транзистора обычно уменьшается с повышением температуры окружающей среды. Это увеличит требования к току истока для достижения минимального напряжения сток-исток на внутреннем диоде для инициирования подкачки заряда. Максимальное напряжение сток-исток, VDS (MAX), должно быть достаточно высоким, чтобы выдерживать самое высокое дифференциальное напряжение, наблюдаемое в приложении. Это может включать любые ожидаемые неисправности.LM74610-Q1 не имеет положительного ограничения напряжения, однако для автомобильных приложений рекомендуется использовать полевые МОП-транзисторы с номинальным напряжением около 45 В.

Таблица 3 показывает примеры рекомендуемых полевых МОП-транзисторов для использования с LM74610:

Корпус

Деталь №	Напряжение (В)	Ток утечки @ 25 * C	Rdson мОм при 4,5 В	Vgs Порог (В)	Напряжение диода @ 2A при 125 * C / 175 * C	, Площадь основания	Qual
CSD17313Q2	30	5	26	1.8	0,65	SON, 2 x 2 мм	Авто
SQJ886EP	40	60	5,5	2,5	0,5	PowerPAK SO-8L, 5 x 6 мм	Авто
SQ4184EY	40	29	5,6	2,5	0,5	SO-8, 5 x 6 мм	Авто
Si4122DY	40	23,5	6	2.5	0,5	SO-8, 5 x 6 мм	Авто
RS1G120MN	40	12	20,7	2,5	0,6	HSOP8, 5 x 6 мм	Авто
RS1G300GN	40	30	2,5	2,5	0,5	HSOP8, 5 x 6 мм	Авто
CSD18501Q5A	40	22	3.3	2,3	0,53	SON, 5 x 6 мм	Промышленное
SQD40N06-14L	60	40	17	2,5	0,5	ТО-252, 6 x 10 мм	Авто
SQ4850EY	60	12	31	2,5	0,55	SO8, 5 x 6 мм	Авто
CSD18532Q5B	60	23	3.3	2,2	0,53	SON, 5 x 6 мм	Промышленное
IPG20N04S4L-07A	40	20	7,2	2,2	0,48	PG-TDSON-8-10, 5 x 6 мм	Авто
IPB057N06N	60	45	5,7	3,3	0,55	PG-TO263-3, 10 x 15 мм	Авто
IPD50N04S4L	40	50	7.3	2,2	0,5	PG-TO252-3-313, 3 x 6 мм	Авто
BUK9Y3R5-40E	40	100	3,8	2,1	0,48	LFPAK56, Power-SO8 5×6 мм	Авто
IRF7478PBF-1	60	7	30	3	0,55	SO8, 5 x 6 мм	Промышленное
SQJ422EP	40	75	4.3	2,5	0,5	PowerPAK SO-8L, 5 x 6 мм	Авто
IRL1004	40	130	6,5	1	0,6	К-220АБ	Авто
AUIRL7736	40	112	2,2	3	0,65	DirectFET, 5 x 6 мм	Авто

ТАБЛИЦА 3

Защита от обратного тока батареи с помощью интегральной схемы LTC4359

LTC®4359 — это высоковольтный, идеальный диодный контроллер, который управляет внешним N-канальным MOSFET вместо диода Шоттки.Он контролирует падение прямого напряжения на MOSFET, чтобы обеспечить плавную подачу тока без колебаний даже при небольших нагрузках. Если источник питания выходит из строя или закорочен, быстрое отключение минимизирует переходные процессы обратного тока. Доступен режим отключения для снижения тока покоя до 9 мкА для переключателя нагрузки и 14 мкА для идеальных диодных приложений. При использовании в сильноточных диодах LTC4359 снижает потребление энергии, тепловыделение, потери напряжения и площадь печатной платы. Благодаря широкому диапазону рабочего напряжения, способности выдерживать обратное входное напряжение и высокой температуре, LTC4359 удовлетворяет строгим требованиям как автомобильных, так и телекоммуникационных приложений.LTC4359 также легко подключает источники питания в системах с резервными источниками питания.
Операция:
LTC4359 управляет внешним N-канальным MOSFET для формирования идеального диода. Усилитель GATE (см. Блок-схему) распознает входы и выходы и управляет затвором полевого МОП-транзистора, чтобы регулировать прямое напряжение до 30 мВ. По мере увеличения тока нагрузки GATE поднимается выше, пока не будет достигнута точка, в которой MOSFET будет полностью включен. Дальнейшее увеличение тока нагрузки приводит к прямому падению RdsOn x ILOAD.Если ток нагрузки уменьшается, усилитель GATE опускает затвор полевого МОП-транзистора ниже, чтобы поддерживать падение на 30 мВ. Если входное напряжение снижается до точки, при которой прямое падение 30 мВ не может поддерживаться, усилитель GATE отключает MOSFET.
В случае быстрого падения входного напряжения, такого как короткое замыкание на входе или скачок отрицательного напряжения, через полевой МОП-транзистор временно протекает обратный ток. Этот ток обеспечивается любой емкостью нагрузки и другими источниками питания или батареями, которые питают выход в диодных схемах ИЛИ.FPD COMP (Fast Pull-Down Comparator) быстро реагирует на это состояние, выключая полевой МОП-транзистор через 300 нс, тем самым минимизируя помехи выходной шине. Контакты IN, SOURCE, GATE и SHDN защищены от обратных входов до –40 В. Внутренний компаратор обнаруживает отрицательные входные потенциалы на выводе SOURCE и быстро переводит GATE в положение SOURCE, выключая MOSFET и изолируя нагрузку от отрицательного входа. При низком уровне на выводе SHDN отключается большая часть внутренней схемы, снижая ток покоя до 9 мкА и удерживая MOSFET выключенным.На выводе SHDN можно установить высокий уровень или оставить открытым для включения LTC4359. Если оставить его открытым, внутренний источник тока 2,6 мкА поднимает SHDN на высокий уровень.
Информация о приложениях:
Блокирующие диоды обычно размещаются последовательно с входами питания с целью объединения резервных источников питания и защиты от реверсирования питания. LTC4359 заменяет диоды в этих приложениях на MOSFET, чтобы уменьшить как падение напряжения, так и потери мощности, связанные с пассивным решением. Кривая, показанная на странице 1, иллюстрирует резкое снижение потерь мощности, достигаемое на практике.Это дает значительную экономию площади платы за счет значительного снижения рассеиваемой мощности в проходном устройстве. При низких входных напряжениях улучшение потерь напряжения в прямом направлении легко заметить там, где запасы ограничены, как показано на рисунке 2.
LTC4359 работает от 4 до 80 В и выдерживает абсолютный максимальный диапазон от –40 до 100 В без повреждений. В автомобильных приложениях LTC4359 работает через сброс нагрузки, холодный запуск и скачки между двумя батареями, и он выдерживает обратное подключение батареи, а также защищает нагрузку.
Применение идеального диода на 12 В / 20 А показано в Цепь 5 .

В дополнение к полевому МОП-транзистору Q1 включены несколько внешних компонентов. Идеальные диоды, как и их неидеальные аналоги, демонстрируют поведение, известное как обратное восстановление. В сочетании с паразитными или преднамеренно введенными индуктивностями пики обратного восстановления могут генерироваться идеальным диодом во время коммутации. D1, D2 и R1 защищают от этих всплесков, которые в противном случае могли бы превысить рейтинг выживаемости LTC4359 от –40 до 100 В.COUT также играет роль в поглощении энергии обратного восстановления. Пики и схемы защиты подробно обсуждаются в разделе «Ошибки короткого замыкания на входе».
Важно отметить, что вывод SHDN при отключении LTC4359 и снижении его потребления тока до 9 мкА не отключает нагрузку от входа, поскольку внутренний диод Q1 присутствует постоянно. Второй MOSFET требуется для приложений переключения нагрузки.

Заключение

Использование запатентованного чипа, такого как LTC4349 и LM74610, позволяет сэкономить часть проектных работ, поэтому вы получите рабочее решение с меньшими усилиями, но с более высокой стоимостью компонентов по сравнению с дискретным решением.И, если вы проектируете для автомобильной промышленности, вам необходимо убедиться, что ваша конструкция соответствует требованиям соответствующих стандартов, таких как ISO7637-2.

Что такое полярность? — Новости о хранении энергии, батареях, изменении климата и окружающей среде

Полярность — это термин, используемый в электричестве, магнетизме и электронной сигнализации, и это лишь некоторые области. Полярность определяется как состояние тела или системы, в которых оно имеет противоположные физические свойства в разных точках, особенно магнитные полюса или электрический заряд.

В случае электрического тока, протекающего между двумя точками или полюсами, один из полюсов будет иметь больше электронов, чем другой.Считается, что полюс с большим количеством электронов имеет отрицательную полярность. Полюс с меньшим количеством электронов имеет положительную полярность. Когда два полюса соединены проводом, электроны текут от отрицательного полюса к положительному. Этот поток называется электрическим током.

В цепи постоянного тока (DC) один полюс всегда отрицательный, а другой полюс всегда положительный, при этом электроны движутся только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным, а электроны движутся в обратном направлении.

Проверка полярности

Переменный ток (AC) можно проверить с помощью мультиметра или вольт-омметра. Тестирование мультиметром обычно включает прикосновение к положительным и отрицательным выводам от измерителя к проверяемой проводке. Мигающий знак минуса («-») перед числовым показанием на измерителе указывает на неправильную полярность.

Обратная полярность

Если вы обнаружите, что одна из розеток в вашем доме поменяла полярность, исправить проблему не составит труда, однако вам нужно быть осторожным, чтобы вас не ударили током или током.Перед проверкой проводки следует отключить домашнее электроснабжение. Положительные провода, которые обычно красного или черного цвета, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно белого или серого цвета, должны быть подключены к более светлому хромированному выводу.

Если провода подключены неправильно, полярность будет обратной, и в результате ток будет течь в противоположном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Диоды

Диоды

уникальны тем, что они пропускают ток только в одном направлении, и они всегда поляризованы. На диоде две клеммы: анод — положительный, а катод — отрицательный.

Ток может течь только от анода к катоду в отношении диода. По этой причине диод необходимо подключать в правильном направлении. Вот почему на каждом диоде должны быть четко обозначены анод и катодные контакты.В большинстве случаев диод будет иметь линию около катодного вывода. Эта линия обычно соответствует вертикальной линии в символе диодной цепи.

Светодиоды

Объяснение того, что можно и чего нельзя делать при зарядке аккумулятора

Откройте для себя способы продления срока службы батареи, следуя простым рекомендациям.

«Как я могу продлить срок службы батарей?» многие спрашивают. Поскольку люди остаются в форме, воздерживаясь от курения, снижая потребление сахара и занимаясь физическими упражнениями, срок службы батареи может быть продлен. Нет точных цифр относительно того, насколько эффективен хороший уход, но доказательством этого являются примеры, когда пакеты выдавались как личные вещи, а не как товары на складе.Личная гигиена почти всегда выигрывает

В таблице 1 показано, как продлить срок службы батареи за счет должного внимания. Из-за сходства внутри систем химический состав ограничен свинцом, никелем и литием.

Уход за аккумулятором	Свинцово-кислотный: Затопленный, герметичный, гель, AGM	На основе никеля: NiCd, NiMH	Литий-ионный: Кобальт, марганец, NMC
Лучший способ зарядить	Нанесите насыщенный заряд, чтобы предотвратить сульфатирование; может оставаться на зарядке с правильным плавающим напряжением.	Избегайте чрезмерного нагрева аккумулятора во время зарядки. Не оставляйте аккумулятор в зарядном устройстве более чем на несколько дней. В зависимости от памяти.	Частичная и случайная зарядка — это нормально; не требует полной зарядки; предпочтительный нижний предел напряжения; держите аккумулятор в прохладном месте.
Методы начисления	Постоянное напряжение 2,40–2,45 / элемент, плавать на 2.25–2,30 В / элемент. Батарея должна оставаться прохладной; Быстрая зарядка невозможна. Время зарядки 14–16ч.	Постоянный ток, NiCd можно быстро заряжать без напряжения; капельный заряд при 0,05C. Медленная зарядка = 14 часов Быстрая зарядка = 3 часа * Быстрая зарядка = 1 час * NiCd * Рекомендуется	Постоянное напряжение до 4,20 В / элемент; без подзарядки; аккумулятор может оставаться в зарядном устройстве. Быстрая зарядка = 3 часа * Быстрая зарядка = 1 час * Рекомендуемая
Выгрузка	Может выдерживать высокие пиковые токи.Избегайте полной разрядки. Заряжайте после каждого использования.	Не допускайте чрезмерной разрядки тяжелого груза; инверсия клеток вызывает короткое замыкание. Избегайте полной разрядки.	Не допускайте полных циклов, примените немного заряда после полной разрядки, чтобы поддерживать цепь защиты в рабочем состоянии.
Как продлить батарею	Ограничьте глубокую езда на велосипеде; не разряжайте стартерную аккумуляторную батарею.Нанесите полностью насыщающий заряд. Избегайте тепла.	Разряжайте батареи, которые используются регулярно (в основном, никель-кадмиевые), до 1 В на элемент каждые 1-3 месяца, чтобы предотвратить накопление памяти.	Сохранять хладнокровие. Работают в средней SoC 30–80%. Предотвратить сверхбыструю зарядку и высокие нагрузки (большинство литий-ионных)

Заряжаем АКБ: как разобраться в полярности — Иксора

Почему разряжается аккумулятор?

Существует много причин, по которым аккумулятор может потерять свой заряд: непогашенные на длительное время габаритные фонари, длительное прослушивание музыки при выключенном двигателе. Кроме того, на большинстве автомобилей установлены WET-аккумуляторы, которые работают на принципе химической реакции свинцовых пластин с электролитом, в результате чего вырабатывается электрическая энергия. В процессе работы любой аккумулятор подвергается износу и свинцовые пластины постепенно разрушаются, а электролит выкипает, из-за этого снижается емкость аккумуляторной батареи, и устройство может разрядиться в любой момент. Чтобы неприятная ситуация не застала вас врасплох, необходимо знать какой аккумулятор установлен в вашем автомобиле, как произвести подзарядку и правильно подобрать замену.

Что такое полярность аккумулятора?

Токовыводящие элементы аккумулятора располагаются на его лицевой или верхней крышке. Существуют две основных схемы расположения токовыводов – «прямая» и «обратная», если говорить проще, то вся разница в расположении клемм – плюсовая клемма может находиться справа или слева, что и является основным различием аккумуляторов с прямой и обратной полярностью.

1. Особенности прямой полярности автомобильного аккумулятора

Прямая полярность встречается только на автомобилях отечественного производства и как правило маркируется как «1». Чтобы определить полярность, поверните АКБ лицевой частью к себе таким образом, чтобы токовыводящие элементы находились снизу, а этикетка –перед глазами. Если полярность АКБ прямая, плюсовая клемма будет находиться слева, а минусовая – справа.

2. Особенности обратной полярности автомобильного аккумулятора

За редким исключением аккумуляторы обратной полярности стоят на европейский автомобилях.

Отличия аккумуляторов обратной и прямой полярности минимальны, внешней они практически идентичные (корпус, силы тока, количество банок, этикетка), именно поэтому можно легко перепутать и купить аккумулятор с неправильным положением токовыводов. Именно поэтому, если вы задумались о замене аккумулятора, необходимо точно знать какой АКБ подойдет для вашего автомобиля.

Последствия неправильного подключения АКБ

При зарядке АКБ в домашних условиях при неправильном подключении в первую очередь сгорит предохранитель, защитив батарею АКБ. С вероятностью 95% сам устройство останется в рабочем состоянии, однако необходимо будет заменить сгоревший предохранитель и правильно выставить провода для зарядки.
Если перепутать клеммы во время прикуривания от другого автомобиля, последствия могут быть самыми плачевными, поэтому необходимо быть крайне внимательным при подключении. Если перепутать клеммы при прикуривании, это 100% приведет к замыканию, после чего провода просто загорятся. Если вы неверно произвели подключение, отсоедините провода в течение 1-2 минут, если произвести отключение вовремя, неприятных последствий можно избежать.

В магазине IXORA вы можете найти АКБ, который подходит именно вашему автомобилю. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Прямая и обратная полярность акб

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору.

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

обратная;
прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

Это интересно: Заряжаем аккумулятор ноутбука… без ноутбука

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

Это интересно: Особенности мото аккумуляторов

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

ВконтактеFacebookTwitterGoogle+

Прямая и обратная полярность аккумулятора

обратная;
прямая.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Как определить

Отличия

Что общего между этими аккумуляторами? — да практически всё!

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

Читайте также: Особенности работы автомобильного генератора

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Заключение

Читайте также: Как распознать подделку Аккумулятора?

Прямая и обратная полярность аккумулятора: как определить

Прямая и обратная полярность автомобильных аккумуляторов – это то, что необходимо изучить начинающему водителю. Ведь последствия неправильного подключения могут быть действительно серьезными. Поэтому изучение правил подключения клемм избавит от проблем.

Полярность – что это такое? По сути, полярность аккумулятора прямая и обратная – это определенное расположение токопроводящих клемм, которое присуще отечественным и европейским агрегатам.

Стандарты

Хотя автомобильная промышленность в разнообразных государствах и развивается синхронно, некоторые отличия все же есть.

Российские компании разрабатывают и выпускают агрегаты с прямой полярностью. Хотя некоторые компании-изготовители конструируют аккумуляторы, у которых отличное от стандарта размещение токопроводящих клемм.

Евро варианты разрабатываются для иностранных автотранспортных средств.

Не так давно компании-изготовители приступили к выпуску источников питания, оснащенных 2 рядами выводов. Они подходят для различных стандартов.

Прямая полярность АКБ

Отечественные компании, которые занимаются изготовлением аккумуляторных батарей, выпускают устройства с полярностью прямой. Для проверки аккумуляторов проводят осмотр.

Для установления прямой и обратной полярности источник питания располагают лицевой стороной. При этом токопроводящие выводы сосредотачиваются снизу. АКБ с прямой полярностью отличаются тем, что минус находится справа, плюс – слева.

Прямая полярность аккумулятора прослеживается на отечественном транспорте.

Обратная полярность АКБ

Аккумуляторы с обратной полярностью выпускают европейские компании. Отличается европейский источник расположением «банок», которые входят в состав. Определить, какой автомобильный аккумулятор перед вами, можно по тому же принципу. В этом случае минус будет справа, а плюс – слева.

Батарею с обратной полярностью устанавливают на европейские транспортные средства.

Как отличить прямую полярность от обратной?

Установить, в чем разница между прямой и обратной полярностью, несложно. Для этого:

АКБ располагают так, чтобы была видна наклейка, выводы.
Определяем расположение плюсовой, минусовой клеммы.
У европейских моделей плюс находится справа. Прямая полярность акб отличается тем, что плюс находится слева.

Прямая и обратная полярность аккумулятора – это то, что учитывается во время подбора. Дополнительно изучается посадочное место, куда в дальнейшем будет монтироваться источник питания. Учитывается и длина силовых проводов, которые необходимы для подключения устройства.

Когда возникает необходимость в определении стандарта?

Изучение расположения клемм необходимо в таких случаях:

При подборе и приобретении новой автомобильной аккумуляторной батареи. Информация о стандарте, габаритах и характеристиках источников питания предоставляется продавцу. Обозначать все это важно, поскольку это влияет на правильность подбора.
Самостоятельное выполнение процесса установки источника питания.
Подведение зарядного устройства к автомобильным аккумуляторам. От того, демонтирована батарея или нет, зависит то, как проводить подключение.
Аварийный запуск автотранспортного средства.

Способы определения без маркировки

Как определить полярность аккумулятора, если отсутствует маркировка? Специалисты выделяют 3 способа:

Отрицательные выводы отличаются от положительных диаметром. Размер плюсовой клеммы больше.

Для более точного определения отрицательный вывод поочередно подключают к выводам аккумуляторной батареи. Плюсовую клемму изолируют. При неправильном определении возникнут проблемы с подключением. Хотя точно установить, какая полярность, с помощью такого способа сложно.

Мультиметр – устройство, которое используется для установления положительных, отрицательных клемм. Перед измерением устанавливается режим с постоянным напряжением. Щупы, которые подведены к мультиметру, подключаются поочередно к выводам. При правильном подключении на мониторе отображается «12 В». Отличаться результаты могут, если подключение выполнено неправильно.

При проверке эксплуатируемых источников питания обследуются положительные выводы. На них, как правило, присутствует налет белого или зеленого цвета.

Последствия неправильного подключения

Переполюсовка – проблема, с которой сталкиваются даже опытные автомобильные электрики. Такие ситуации возникают из-за спешки, отсутствия маркировки.

Не учитывают отличия и из-за того, что цвет силовых кабелей, которые применяются при подключении акб евро с обратной полярностью, изменен.

К чему приводят подобные действия?

Поломка генератора

Если не знать, как определить полярность аккумулятора, провести неграмотное подключение, то в 85-90 % потребуется замена или ремонт генератора. Случалось и так, что подобные действия становились причиной воспламенения электрической проводки.

Переполюсовка провоцирует выход из строя 1-2 диодов, которые входят в состав выпрямительного моста. Обусловлено это их соединением. В результате, через образовавшееся соединение проходит максимальный ток, который становится причиной пробоя. Из-за того, что сопротивление пробитого диода нулевое, ток постоянно возрастает. Увеличивается и вероятность воспламенения проводки, выхода из строя источника питания, у которого обратная или прямая полярность. В состав современных генераторов входит предохранитель, который представлен в виде плавкой вставки. При переполюсовке он защищает внутренние элементы. Но и в этом случае проверка проводится.

Блок управление вышел из строя

Неправильное подключение приводит к поломке блока управления мотором. Из-за этого управление двигателем усложняется. В некоторых случаях мотор вообще не заводится. Для того чтобы предотвратить подобные последствия, компании-изготовители внедряют в блок управления защиту. Она требуется и в том случае, если генератор работает неправильно. Обозначать ее могут по-разному.

Защита представлена в виде стабилитрона. Его подводят к питающей шине. Подключение осуществляется параллельно. При неправильном подключении пробивается стабилитрон. И для того чтобы восстановить работоспособность системы, проводят замену стабилитрона. Если запасного стабилитрона нет, то вышедший из строя элемент выкусывают.

Выход из строя предохранителей

Если прямая или обратная полярность определена неправильно, то нередко выходит из строя предохранитель. При переполюсовке одновременно перегорает 20-25 % элементов, которые установлены в автотранспортное средство.

Перед заменой тщательно проверяют каждый предохранитель, который установлен изготовителями. Начинают проверку с распределительных компонентов, которые сосредоточены в капоте. Для замены подбирают предохранители, которые имеют такой же номинал. Использование элементов с большим номиналом невыгодно. Поэтому данным различием нужно интересоваться.

После замены предохранителей и тестирования генератора, осуществляется подключение автомобильного источника питания. Далее выполняется запуск мотора. После того как двигатель проработал 10-15 минут, определяется, насколько сильно нагрелся генератор. Чрезмерное поднятие температурного режима – признак пробитых диодов, которые входят в состав.

Перед эксплуатацией автотранспорта проводят проверку силовых узлов, электрической проводки, устройств. Все элементы и агрегаты должны быть исправными.

Можно ли устанавливать АКБ с противоположным размещением клемм?

Такая информация необходима начинающим автомобилистам, которые приобретают аккумуляторные батареи с обратным расположением токопроводящих выводов. Их последующая установка приводит к неприятным последствиям:

Порче электроники.
Перегоранию предохранителей и защитных элементов.
Сгоранию блока управления.

Установка АКБ, которая не соответствует стандартам, неприемлема. Ведь это приводит к выходу из строя отдельных узлов машины или же всей электроники, блока управления.

Полезные рекомендации

Дабы предотвратить неправильное подключение токопроводящих клемм, необходимо выполнять несколько правил:

Перед подведением силовых кабелей тщательно проверяется соответствие маркировки. Опытные мастера рекомендуют выполнять проверку 2-3 раза.
Если нанесенная маркировка износилась, наклеиваются новые обозначения. Положительной клемме уделяется особое внимание.
Устанавливать в автотранспортное средство ранее эксплуатируемые источники питания не стоит. Ведь вероятность нарушения работоспособности генератора, силовых узлов возрастает.
Периодически проверяется электрическая проводка, силовые узлы. Для этих целей используют специализированное оборудование, агрегаты.
Выбирая новый источник питания, учитывается не только размещение клемм, но и способ фиксации, габариты, размеры выводов.

Для упрощения процесса используются каталоги, которые расположены на сайтах компаний-производителей. Они оснащены поисковиками, посредством которых проще подбирать модель.

Работоспособность автотранспортного средства во многом зависит от правильности определения полярности аккумуляторной батареи. Для этого используют различные способы. При необходимости привлекают мастеров, которые располагают всеми инструментами и устройствами.

Видео на тему полярностей акб

Отличия прямой и обратной полярности аккумуляторов, чем отличается полярность АКБ

Для того чтобы подобрать подходящую батарею для вашего автомобиля, необходимо сначала определить ее полярность. Покупка «вслепую» может привести к лишним расходам на новый аккумулятор.

Виды

Полярность определяет расположение токовыводов на корпусе АКБ. Определить ее достаточно просто: разверните батарею к себе «лицом» таким образом, чтобы клеммы были расположены внизу. Если положительная клемма (определяется по наличию в непосредственной близости от значка «плюс») находится слева, то это — аккумулятор с прямой полярностью. Она также отмечается маркировкой «1» и часто называется «российской», так как характерна для автомобилей отечественного производства.

Если положительная клемма (токовывод) расположена справа, то перед вами — аккумулятор с обратной полярностью, маркируемой цифрой «0», а также называемой обычно «европейской» — подобное расположение электродов зачастую используется при производстве автомобилей в Европе.

Отличия

Кроме расположения токовыводов, никаких отличий аккумуляторы с различными видами полярности больше не имеют. Отметим, что АКБ не только абсолютно идентичны по своим параметрам (таким как заряд, эксплуатационные характеристики, надежность и т. д.), но и очень похоже выглядят. Именно поэтому многие автолюбители могут сделать ошибочную покупку. Например, два аккумулятора с различной полярностью производства компании Varta (серии Dynamic) имеют одинаковую этикетку, силу тока, размер и форму корпуса, но при этом один из них не подойдет вашей машине. Единственный совет в этом случае — обращаться за консультацией к продавцу в магазине. Если вы уже определили для себя конкретную модель аккумулятора другой полярности, не стоит переживать: обычно крупные производители («Варта», «Тюмень» и др.) выпускают АКБ с одинаковыми характеристиками сразу в двух вариантах. Если все же произошла оплошность, можно попробовать заменить или продать неподходящую модель.

Еще информация по теме

Качественные аккумуляторы Varta Dynamic по выгодным ценам. Ознакомьтесь с каталогом.

Обозначение полярности на акб. Полярность аккумулятора, прямая или обратная – в чем разница

Опытные автолюбители знают, чем чревато неправильно подключение аккумуляторных клемм. Причем полярность АКБ может отличаться в зависимости от производителя автомобиля, а также конструктивных особенностей транспортного средства. Этот материал позволит разобраться в вопросе полярности, а также возможных последствиях, которые могут произойти при неправильном подключении.

[ Скрыть ]

Что такое полярность АКБ?

Полярность автомобильной батареи определяет место установки токопроводящих клемм на крышке аккумулятора. Как правило, они монтируются на одинаковых местах, отличие может заключаться в типе штырей.

Есть несколько видов полярности:

прямая полярность;
обратная.

Прямая полярность подключения проводов принята в странах СНГ. В данном случае положительная клемма находится с левой стороны, а отрицательная, то есть минус — с правой. Визуальных отличий практически нет, однако положение клемм всегда нужно учитывать при подключении проводов. Прямая полярность аккумулятора автомобиля обычно маркируется цифрой 1 — на левой клемме можно увидеть значок «+», а на правой «-». Такие аккумуляторы ставятся на все автомобили российского и украинского производства, а АКБ с обратной полярностью в свое время устанавливались на экспортируемые модели.

Обратная полярность характерна для машин европейского производства, и маркируются такие аккумуляторы цифрой 0. В данном случае расположение клемм будет другое — справа находится плюсовой вывод, а слева — отрицательный.

Помимо этого, при производстве аккумуляторов грузовых для автомобилей могут использоваться и другие виды полярностей:

Клеммы могут быть расположен по диагонали. Плюсовая клемма в данном случае находится с правой стороны, внизу, а отрицательная — с левой стороны вверху. Данный вид маркируется цифрой 2.
Европейские стандарты для грузовых транспортных средств, то есть речь идет об обратной полярности. В данном случае отрицательный вывод расположен на нижней стороне, а положительный — сверху. Такие батареи маркируются цифрой 3.
Российские стандарты для грузовых машин. В данном случае клеммы располагаются также, только наоборот, такие АКБ маркируются цифрой 4.

Способы, как можно определить полярность

Определить этот параметр для правильного подключения проводов можно путем внимательного осмотра устройства. Как сказано выше, для каждой полярности предусмотрена своя маркировка, а также символы возле клемм для подключения проводов. Более точно узнать этот параметр позволит сервисная книжка к автомобилю, а также советы, приведенные выше (автор видео — канал Ник86 авто-стройка).

В том случае, если на конструкции аккумулятора нет никаких отметок и признаков полярности, соответственно, вы не знаете, как подключить провода, то можно попробовать провести тест. Вам потребуется мультиметр, щупы которого нужно соединить с клеммами. В том случае, если напряжение на дисплее тестера будет положительное, это свидетельствует о том, что щупы были подключены верно (на самих щупах есть отметки «+» и «-»). Если же диагностика показало отрицательное напряжение, то прибор для тестирования вы подключили неверно.

Есть еще несколько способов определения:

По цветовому обозначению. Маркировка цветом есть на многих современных батареях — в данном случае плюсовой вывод всегда отмечается красным. Так что спутать выводы не получится.
По размерам штырей. Опытные автолюбители знают, что положительная клемма всегда больше по размерам, чем отрицательная. Такое отличие характерно для многих современных аккумуляторов и даже с износом устройства оно остается. Как вы понимаете, по таким способам определить параметр значительно проще, чем с мультиметром.

В батареях, выпущенных в США, штырей попросту нет — вместо них устройство оборудуется выемками, в которые монтируются токопроводящие контакты.

Фотогалерея «Обслуживание батареи в домашних условиях»

Чем грозит неправильное подключение АКБ?

Что может произойти, если отрицательный провод АКБ будет подключен к плюсу, а положительный — к минусу?

Последствия могут быть следующие:

Замыкание. Такой вариант считается самым безобидным, в данном случае может перегореть несколько предохранительных элементов, но если вы вовремя отключите провода, то и этого удастся избежать.
Возгорание. Такая проблема может проявиться при долгой эксплуатации неверно подключенной АКБ. В первую очередь начинают гореть мелкие провода, но пламя может распространиться довольно быстро.
Разрушение конструкции, то есть выход из строя батареи. В первую очередь начнут разрушаться пластины, а вот восстановить их уже не получится.
Еще одно последствие, одной из самых страшных — это выход из строя бортового компьютера. Если это произойдет, автовладелец столкнется с дорогостоящим ремонтом.
Выход из строя генераторного устройства. Это последствие также считается одним из наиболее затратных в финансовом плане. Но, как правило, генераторные узлы оборудуются дополнительными предохранителями, которые позволяют предотвратить его выход из строя. Если есть предохранитель, то максимум, что может сломаться в генераторе, это диодный мост.
Еще одно последствие — повреждение проводки. Такая неисправность является одной из менее затратных. Поврежденные провода необходимо заменить, а также тщательно заизолировать, чтобы избежать возможного возгорания в будущем.
Выход из строя противоугонной системы. При неправильном соединении кабелей с клеммами сигналка выйдет из строя уже через несколько минут. Если сломается блок управления, что вероятнее всего, то, по сути, вам придется покупать новую сигнализацию.

Видео «Что нужно знать об обслуживании АКБ?»

Основные нюансы и особенности обслуживания батареи, а также процедура проведения этого процесса приведены на видео ниже (автор ролика — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Каждому автовладельцу, решившему заменить аккумулятор, продавцы задают вопрос: «Какой полярности ваша аккумуляторная батарея?» — и этим нередко загоняют в тупик. Открыв капот своего автомобиля, и помня всего одно правило, любой автомобилист, прочитавший эту статью, сможет правильно определить полярность своего АКБ.

Под капотом аккумуляторов может быть даже два:

В разных авто компоновка систем двигателя в подкапотном пространстве различна. Аккумулятор может находиться под капотом в разных местах, предусмотренных для него конструкторами автомобиля. Иногда это даже передний бампер, багажник или место в салоне под задними сиденьями.

Так, например АКБ размещен под капотом Opel:

Расположение батареи в Жигулях:

В «народном авто» Ланосе:

На каждой аккумуляторной батарее токовыводы «плюс» и «минус» промаркированы. Кроме того плюсовой токовывод толще, чем минусовый:

Путаница возникает дальше — какой «плюс» считать правым, а какой левым? Например, с аккумулятором на Ланосе: для водителя открывшего капот и нашедшего на АКБ плюсовую клемму — она будет справа. Но на самом деле батареи, устанавливаемые на Ланосы, с левым плюсом.

Есть очень простое правило определения полярности автомобильного аккумулятора:

Нужно мысленно или в действительности развернуть батарею так, чтобы сторона, вдоль которой расположены токовыводы была к вам ближней. Теперь можно безошибочно определить полярность батареи и заказать в интернет-магазине доставку нужной.

Левый «плюс» (также называют прямая полярность ):

Правый «плюс» (также называют обратная полярность ):

Пусть теперь вас не смущает расположение аккумулятора в автомобиле, где бы он там не был установлен. Зная всего одно правило — всегда легко и главное правильно определить его полярность. Мы также сняли видео: «как определить полярность», потому что лучше один раз увидеть на ютубе, чем семь раз прочитать.

Полярность — это важная характеристика АКБ, значение которой определяет местонахождение клемм на его корпусе.

Любая машина имеет особую длину кабелей, которая подходит лишь под определенный вид батарей. Если вы попытаетесь установить на ваш автомобиль аккумулятор с неверной полярностью, то рискуете столкнуться большим количеством трудностей. Либо вам придется как-то удлинять кабели, чтобы АКБ смог нормально функционировать с вашей машиной, либо он просто не сможет вместиться в кузов вашего автомобиля.

Если вы захотели узнать полярность аккумулятора, поверните его к себе так, чтобы клеммы располагались ближе к вам, и взгляните на местоположение токовыводов вашего АКБ.

Обратная полярность

Клеммы на аккумуляторах с обратной полярностью располагаются следующим образом: положительный токовывод находится справа, а отрицательный слева. Другое название АКБ с такой полярностью европейские. Данные батареи маркируются цифрой «0».

Прямая полярность

Если ваш аккумулятор обладает прямой полярностью, то его положительный токовывод будет находиться слева, а отрицательный справа. Такой вид батарей ещё называют «российским». АКБ с такой полярностью маркируют цифрой «1».

Многие автолюбители могли слышать про «американскую» и «азиатскую» полярность аккумуляторов. На самом деле, это всего лишь миф, так как такие АКБ просто имеют иное строение.

По своим типоразмерам азиатские аккумуляторы отличаются от европейского. Они уже и длиннее привычных нам АКБ, а также не имеют «ступеньки» на верхней части своего корпуса, из-за чего не всегда смогут правильно встать в двигатель наших, европейский машин.

Американские батареи, в свою очередь, имеют клеммы на боковой части корпуса. Для крепления таких батарей понадобятся специальные болты. Также существуют особые виды таких АКБ, клеммы которых располагаются как сбоку, так и сверху корпуса.

Аккумуляторы грузовых автомобилей

Особенность «грузовых» АКБ в том, что их клеммы располагаются на одной из коротких частей корпуса. Для определения полярности такой батарей, поверните её клеммами от себя.

Если положительный токовывод располагается слева, а отрицательный справа, то это европейская, или же обратная полярность. Но она, в свою очередь, маркируется цифрой «3».

По аналогии, если положительный токовывод находится справа, а отрицательный слева это российская или прямая полярность. Она обозначается цифрой «4».

Также существуют виды АКБ с компоновкой, клеммы которых располагаются по диагонали. Они обозначаются цифрой «2».

Как определить полярность при отсутствии маркировки?

Бывают такие случаи, когда нужно понять, какой полярности аккумулятор, а маркировки на клеммах либо стёрты, либо отсутствуют. С такой проблемой столкнуться достаточно сложно, но, тем не менее, знать это полезно.

Для начала измерьте диаметр токовыводов. Положительный токовывод всегда будет иметь больший размер, чем отрицательный. В зависимости от страны производителя диаметр может варьироваться от 20 до 11 миллиметров.

Также можно использовать раствор лимонной кислоты. Присоедините к клеммам медные провода, а их концы опустите в раствор таким образом, чтобы они не соприкасались друг с другом. После этого начнётся бурное газовыделение от одного из проводов. Контакт, к которому присоединён этот провод будет отрицательным.

Для определения можно использовать сырую картофелину. В её срез воткните медные провода на расстоянии примерно 7 мм. Небольшая площадь вокруг положительного контакта должна позеленеть.

Теперь вы знаете, как определить полярность аккумулятора. Не стесняйтесь задавать вопросы нашим консультантам по телефону или в нашем магазине. Все контакты вы можете найти на шапке сайта. Удачного вождения!

Аккумуляторная батарея — важнейший элемент каждого автомобиля. От нее зависит уверенный старт мотора двигателя, и она занимается питанием электрических компонентов автомобиля, когда не поступает энергия от генератора. Автомобильная аккумуляторная батарея является, чаще всего, расходным элементом, ресурс которой ограничен. Большинство водителей не знают, какие химические процессы проходят в аккумуляторах, и чем они отличаются друг от друга, тогда как отличий масса.

У каждого автомобильного аккумулятора сверху имеются две клеммы, которые служат для подключения к электросети автомобиля. Но подключение нужно выполнить правильно, а для этого необходимо знать, что бывают аккумуляторные батареи разных полярностей.

Оглавление:

Что такое полярность аккумулятора, какая бывает

Под полярностью аккумуляторной батареи понимается расположение элементов для подключения клемм (токовыводящих) на крышке корпуса устройства. При покупке нового аккумулятора нужно уделить внимание его полярности, чтобы при подключении устройства к бортовой сети не возникло проблем.

В обычных автомобильных магазинах можно найти аккумуляторные батареи прямой и обратной полярности. Перед тем как идти в магазин и покупать аккумулятор, важно выяснить, батарея какой полярности требуется конкретно для вашего автомобиля.

Прямая полярность аккумуляторной батареи часто называется “российской”. Дело в том, что на старых моделях автомобилей ВАЗ используются именно батареи прямой полярности, которые были разработаны еще в СССР. У аккумуляторной батареи прямой полярности слева находится “плюс”, а справа “минус”.

Обратная полярность аккумуляторной батареи имеет противоположное расположение выводов для подключения клемм. То есть, слева находится “минус”, а справа “плюс”. Такой тип батарей называют “европейским”.

Важно: Батарея прямой полярности обозначается цифрой “1”, а батарея обратной полярности цифрой “0”.

Стоит отметить, что помимо прямой и обратной полярности аккумуляторной батареи также бывают и другие варианты. Например, есть “американская” полярность, которая отличается нахождением выводов для подключения клемм к аккумулятору не на крышке, а на боковой части батареи.

Как определить полярность аккумулятора

Выше было рассмотрено, чем отличается прямая и обратная полярность на аккумуляторе. Исходя из этих данных, можно сделать простой вывод, что для определения полярности батареи достаточно повернуть батарею к себе лицом, после чего посмотреть, какой вывод находится слева, а какой справа. Если слева “плюс”, то полярность прямая, а если “минус”, то обратная.

Что будет, если неправильно определить полярность

Если ошибиться в определении полярности аккумуляторной батареи и подключить клеммы к неправильным выводам АКБ, это чревато серьезными проблемами. Неправильное подключение приведет к серьезным проблемам: перегорание элементов электросети, короткое замыкание, выход из строя стартера и так далее.

Обратите внимание: При неправильном подключении аккумулятора сгорят не все электрические приборы в сети. Дело в том, что некоторые из них не восприимчивы к перемене полярности, например, лампы будут гореть, как при правильном подключении, так и при неправильном.

В современных автомобилях производители делают все возможное, чтобы водители не перепутали при подключении “плюс” и “минус” батареи. Выводы аккумулятора для подключения клемм отличаются друг от друга по размеру. В Европе “плюс” имеет диаметр 19,5 мм, а “минус” диаметр 17,9 мм. Это общепринятый европейский стандарт, которому следуют все производители аккумулятора. Вместе с тем, отличаются по размерам и клеммы, то есть “натянуть” клемму на неправильный вывод не получится.

Кроме того, как известно, у каждого современного автомобиля имеется специальное место для установки и крепления аккумулятора. Клеммы подводятся с двух сторон, и чаще всего они не имеют “дополнительной длины”. Это также ограничивает шанс того, что водитель подключен “минус” к “плюсу”, а “плюс” к “минусу”. Провода банально не смогут дотянуться.

Как подключить аккумулятор неправильной полярности

Бывают критические ситуации, когда автомобиль требуется запитать от аккумулятора другой полярности. Например, автомобиль заглох на шоссе, и у него сел аккумулятор. У водителя имеется в багажнике аккумулятор другой полярности. Чтобы от него запитаться, когда провода не дотягиваются, потребуется пойти на некоторые ухищрения.

Важно подключить к плюсовому выводу аккумулятора плюсовую клемму. После того как это будет сделано (например, для этого можно уложить саму батарею на бок), остается подключить “минус”. Поскольку “минус” является массой, можно просто нарастить провод. Для этого нужно взять кусок провода большого сечения, после чего открутить стандартный провод с клеммой, и на его место вкрутить удлиненный.

Важно: Наращивать можно только минусовой провод, подобный трюк с плюсовым небезопасен.

Для правильно определения полярности аккумулятора в легковом автомобиле , его необходимо развернуть к себе, как на рисунке:

Если плюс справа , то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
Если плюс слева , то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Совсем иначе обстоит дело с полярностью у , автобусов, строительной и специальной техники емкостью более 110 Ач:

«3» — «+» слева (евро, обратная). Для европейских грузовиков.
«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

Для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Для обработки клемм нужно:

Снять аккумулятор с автомобиля.
Обработать выводы батареи раствором воды с содой.
Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
При необходимости зачистить выводы металлической щеткой.
После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
Поставить АКБ в гнездо на автомобиль.
Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Полярность 6 ст-190 аккумулятора.

Грузовые аккумуляторы. Как определить их полярность?

Часто приходится объяснять клиентам, что такое полярность аккумулятора. Возникает множество накладок из-за непонимания этого, казалось бы, простого, но в то же время очень важного вопроса. Что же такое полярность ккумулятора? Полярность 6ст-190 аккумулятора — это расположение полюсных клемм на корпусе аккумулятора. Чтобы понять, какая полярность у аккумулятора, необходимо посмотреть на него со стороны расположения клемм, таким образом, чтобы клеммы были ближе к вам. Плюсовая клемма обычно обозначена красным колпачком, минусовая черным. Если колпачка нет, то рядом с клеммой указывают значок («+» или «-»). Расскажем о самых распространенных расположениях клемм грузовых аккумуляторов:
Если «+» клемма аккумулятора расположена слева от вас, а «-» клемма, соответственно, справа, то это ПРЯМАЯ полярность:

Если «-» клемма аккумулятора расположена слева от вас, а «+» клемма, соответственно, справа, то это ОБРАТНАЯ полярность:
Если у вас нет возможности посмотреть на 190 аккумулятор, но вы знаете точную марку автомобиля, год ее выпуска, объем двигателя, то обратившись в нашу компанию, мы сможем попробовать найти ее в специализированных каталогах. Но этот способ не всегда идеальный, так как вы можете ошибиться, также могут быть неточности в каталогах. Самый надежный способ определить, какая полярность аккумулятора вам необходима – это посмотреть на аккумулятор, который в данный момент установлен на вашем автомобиле. В любом случае, звоните, пишите на E-mail, постараемся разобраться, поможем и порекомендуем. Если вы приобрели 180 аккумулятор и ошиблись с полярностью, не стоит расстраиваться. В грузовых автомобилях, особеннно отечественного производства обычно устанавливают достаточно длинные провода, и они сопокойно достают до нужной клеммы. Также в случае, если вы ошиблись с полярностью аккумулятора, есть возможность поставить специальные перемычки, которые вы можете приобрести в любом магазине автозапчастей.
В нашем интернет – магазине всегда есть в наличии грузовые аккумуляторы различных брендов, как бюджетные, так и более дорогие. Все представленные у нас грузовые аккумуляторы только от проверенных производителей и хорошо себя зарекомендовавшие в суровых российских погодных условиях. Мы продаем только качественный товар!

При копировании или перепечатывании текста, прямая активная гиперссылка на сайт www.ac—el.ru обязательна.

Как определить полярность автомобильного аккумулятора
Автомобильные аккумуляторы имеют полярность. И при выборе нового аккумулятора очень важно правильно определить правильную полярность. В противном случае у вас могут возникнуть проблемы с его установкой. В этой статье мы покажем вам, как определить полярность автомобильного аккумулятора.
Наиболее распространенными схемами расположения выводов являются прямая и обратная полярность. Есть и весьма экзотические варианты расположения токоведущих элементов, но на российском рынке они не прижились.Ошибка в выборе полярности не позволит использовать аккумулятор по прямому назначению — токоприемные полюсные провода, скорее всего, просто не дойдут до соответствующих выводов. Поэтому перед покупкой нового аккумулятора лучше проверить полярность вашего текущего аккумулятора. Таким образом вы сможете быстро ориентироваться и избежать ошибок.
Хотя это не катастрофическая ситуация. Если у вас на руках есть чек (или паспорт товара со штампом торговой организации), то в магазине вы легко сможете поменять купленный аккумулятор на тот, который полностью соответствует требуемым критериям.Но вся эта процедура отнимает уйму времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на инвентаризацию, продавец по тем или иным причинам не вышел на работу … Но как обменять купленный в магазине аккумулятор? онлайн магазин? Конечно, в этом случае законодательство обязывает вернуть или обменять товар, но на это уйдет гораздо больше времени.
Таким образом, проще всего определить и запомнить тип полярности аккумулятора в вашем автомобиле только один раз. Сделать это очень просто.У аккумуляторов емкостью до 110 Ач токовводы располагаются вдоль длинной стороны. Установите аккумулятор этой стороной к себе. На выводах или возле них должны быть знаки «+» и «-», обозначающие соответствующие полюса. Если положительный полюс находится справа (обычно он немного толще отрицательного), то это аккумулятор обратной полярности. А если слева «плюс», то перед вами аккумулятор с прямой полярностью.
Прямая и обратная полярность АКБ легкового автомобиля
На отечественные легковые автомобили (а также на большинство автомобилей иномарок, сборка которых осуществляется на территории России) устанавливаются аккумуляторы с прямой полярностью.Аккумуляторы обратной полярности устанавливаются на иномарки, собранные в других странах.
Реальное фото аккумуляторов для автомобилей с прямой и обратной полярностью
Определение полярности аккумуляторов для грузовых автомобилей проводится аналогично. Аккумулятор поворачиваем стороной с токовводом в сторону от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс, а где минус. Если плюсовой вывод справа, то это так называемая обратная или европейская полярность.Если плюсовой вывод слева, то это прямая или русская полярность.
Левая — европейская или обратная полярность, правая — русская или прямая полярность
Если вы осмотрели аккумулятор, но не смогли определить, где у вас «Плюс» и «Минус», то можете обратить внимание на толщину токоведущих клемм. На большинстве аккумуляторов, используемых в Европе и России, толщина токоведущих элементов устанавливается по единому стандарту — на плюсовом выводе она равна 19.5 мм, а на минусовой клемме — 17,9 мм. Разница между ними заметна невооруженным глазом, плюсовой вывод заметно толще. Но есть и батарейки с тонкими клеммами. У них толщина положительного вывода 12,7 мм, а отрицательного — 11,1 мм.
Видео по определению полярности АКБ
.
что это такое и как определить
Многие автомобилисты, приобретая новый аккумулятор, обращают внимание только на его рабочие параметры — напряжение, емкость и габариты, забывая при этом о полярности.Сразу отметим, что этот термин для батареи не относится к физике, а представляет собой исключительно конструктивное понятие. В результате игнорирование полярности приводит к тому, что аккумулятор просто невозможно подключить к сети, потому что провода с клеммами не доходят до клемм аккумулятора.
Какая полярность у АКБ прямая или обратная
Понятие «полярность» определяет положение выводов аккумуляторной батареи. Наиболее распространены два его типа — прямой и обратный.Далее разберемся, какая у аккумулятора прямая и обратная полярность, как ее определить, а также несколько полезных советов.
Аккумуляторы с прямой полярностью до сих пор являются разработкой советских инженеров, отсюда и его второе название. Используется в аккумуляторах, произведенных на постсоветском пространстве. Его особенность заключается в том, что «положительная» клемма установлена слева, а «минусовая» — справа на верхней крышке батарейного отсека.
Обратная полярность противоположна прямой полярности.Применяется в странах Европы, из-за чего применяется на иномарках. При такой полярности «плюс» находится справа, а «минус» — слева.
Сразу отметим, что далеко не все европейские автомобили комплектуются аккумуляторами с обратной полярностью. Некоторые модели, которые собирают в СНГ, могут комплектоваться аккумуляторами прямой полярности. Но на отечественных автомобилях даже на последних моделях используются аккумуляторы с прямой полярностью.
Теперь о том, почему так важно знать, какая полярность батареи нужна.Здесь все просто — провода для подключения к аккумулятору имеют ограниченную длину, поэтому установка аккумулятора с неправильной полярностью приведет к тому, что его просто невозможно подключить к бортовой сети, так как клеммы не дойдут до терминалы.
Как определить вперед или назад?
Распознать полярность батареи совсем несложно. Достаточно повернуть его «лицом» к себе, то есть так, чтобы боковая наклейка была обращена к вам, а сами клеммы располагались на ближней стороне.После этого просто смотрим, как расположены выводы: если слева «плюс», то полярность прямая, а его правое положение говорит об обратном.
Но перед покупкой нового аккумулятора важно учитывать не только полярность, но и само его расположение в сиденье автомобиля. Ведь достаточно повернуть аккумулятор на 180 градусов, чтобы сменить полярность аккумулятора, только выводы в этом случае будут на дальней стороне.А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что провода будут подцеплены или что-то будет мешать надевать и закреплять клеммы.
Видео по АКБ прямой и обратной полярности
Что делать, если полярность поменяна?
Бывает, что аккумулятор уже куплен, но его полярность не подходит, и нет возможности заменить его на аккумулятор с желаемым положением выводов.А еще его можно подключить к автомобильной сети.
Но для этого АКБ следует разместить так, чтобы «плюсовая» клемма располагалась как можно ближе к соответствующей клемме проводки (аккумулятор разложить, немного сдвинуть в сторону). Важно убедиться, что вы можете подключить клемму к клемме аккумулятора и закрепить ее.
Естественно «минусовой» провод к выходу не дойдет, и в этом нет необходимости. Далее берем длинный кусок проволоки хорошего сечения (можно использовать часть проволоки для «подсветки»).Откручиваем от кузова автомобиля провод «родной» массы и заменяем его подготовленным отрезком. Закрепляем клемму для подключения к АКБ на торце и надеваем на вывод. Таким образом можно подключить к бортовой сети аккумулятор любой полярности.
.
Что такое клемма — типы клемм аккумулятора
Что такое клемма
Терминал является своего рода зажимным устройством. Его цель — обеспечить надежное соединение двух концов проводки между собой или на источнике питания.Применительно к автомобилям чаще всего упоминаются клеммы аккумуляторных батарей.
Изготовлены из металлов с высокой проводимостью по току. От качества этих элементов зависит стабильность работы электроники. Из-за постоянного воздействия влаги воздуха они могут окисляться.
Что такое клеммы и как их защитить от окисления?
Типы клемм
Типы клемм аккумулятора зависят от:
полярности аккумулятора;
схемы установки;
формы соединения;
материал изготовления.
Полярность аккумулятора
Автомобильные аккумуляторы дают постоянный ток. Поэтому при подключении электрической цепи крайне важно соблюдать полярность. Контакт «+» нельзя напрямую подключить к «-».
В аккумуляторах для легковых автомобилей контакты расположены на противоположных сторонах корпуса. Модификации для грузовиков оснащены контактами с одной стороны. Все батареи различаются расположением выходных контактов.
Прямая полярность. Такие аккумуляторы устанавливают в автомобилях отечественных марок.В них положительный контакт находится слева, а отрицательный — справа (рис. 1 и 4).
Обратная полярность. В иномарках применяется вариант с обратным (по сравнению с предыдущей модификацией) схемой контактов (рис. 0 и 3).
На некоторых аккумуляторах клеммы соединены по диагонали. Зажимные контакты могут быть плоскими или загнутыми в сторону (для предотвращения случайного контакта). Обратите внимание на их форму при использовании аккумулятора с ограниченным пространством возле контактов (рис.Европа).
Схема подключения
Наиболее распространенная схема подключения электрической системы — от верхней части аккумулятора. Чтобы автомобилист случайно не перепутал полярность и не испортил технику, контакты аккумулятора имеют разный диаметр. В этом случае при подключении проводов владелец автомобиля даже не сможет поставить клемму на выходной контакт АКБ.
Покупая машину за границей, нужно убедиться, что аккумулятор в ней европейского стандарта (а не азиатского).При выходе из строя клеммы на таком аккумуляторе (окислении или поломке) подобрать ему замену будет сложно, и аккумулятор придется заменить.
Эти типы аккумуляторов могут иметь разные размеры, поэтому не подходят для установки в моторном отсеке. Поэтому автомобили для азиатского рынка в нашем регионе не продаются и наоборот.
Форма и размеры выводов
Перед тем, как купить новую пару клемм, необходимо обратить внимание на форму контактов аккумулятора.Большинство автомобильных аккумуляторов, продаваемых в странах СНГ, оснащены коническими контактами. Естественно, что плоская клемма в этом случае будет иметь меньшую площадь контакта. Как следствие — разрыв цепи из-за окисленного соединения.
Контакты некоторых аккумуляторов имеют болтовой зажим (опция для грузовиков) или винт (стандарт, распространенный в Северной Америке). На это стоит обратить внимание при покупке автомобиля на американских интернет-сайтах.
Если так получилось, что автомобилист приобрел автомобиль с нестандартным подключением аккумулятора, можно купить специальный переходник для клемм или самоблокирующиеся модификации.
Материал изготовления
Существует четыре типа клемм аккумулятора.
Из свинца. Самый распространенный тип разъема. Они оснащены болтовым зажимом. Недостаток в том, что материал плавится при невысокой температуре нагрева (327 градусов). Однако в случае короткого замыкания (если проводка не успевает перегореть) сработает предохранитель. Такие клеммы отличаются повышенной прочностью при опрессовке контактов. Еще один недостаток — более низкая проводимость по сравнению с аналогами из меди и латуни.
Из меди. Этот тип зажима редко используется для автомобильных аккумуляторов из-за высокой стоимости и длительности производственного процесса. Медь — отличный проводник электричества. Не так быстро окисляется. Следует отметить, что к этой категории клемм ошибочно относят стальные варианты с медным покрытием.
Из латуни. Этот тип клемм обладает высокой устойчивостью к влаге, поэтому окисление происходит очень медленно. Их легко установить, но их легко согнуть и сломать, если приложить усилие при затягивании болтов.
Из бронзы. Материал похож на латунь, но более прочный.
Какие терминалы выбрать?
Самый простой вариант — купить терминал того типа, который установлен в автомобиле на заводе. В этом случае проблем с установкой не возникнет.
Если необходимо заменить стандартные клеммы в связи с их непрактичностью, то лучше остановиться на свинцовом варианте. Обойдутся они дешевле, а по прочности лучше бронзовых и латунных аналогов.
Медь — идеальный вариант, потому что она меньше окисляется и ее можно плотно зажать болтами. Однако их труднее найти, и они будут стоить намного дороже.
Как предотвратить окисление?
Независимо от материала, все клеммы рано или поздно начнут окисляться. Это естественный процесс при контакте с влажным металлом. Из-за плохого контакта с аккумулятором в электрической системе машины могут возникать резкие скачки напряжения (этот эффект возникает при восстановлении напряжения и часто сопровождается искрением).Чтобы дорогое оборудование не вышло из строя, необходимо регулярно поддерживать контакты на клеммах.
Для этого периодически отсоединяйте их и удаляйте налет с внутренней стороны обжимов. Эту процедуру следует выполнять, даже если машина стоит в сухом гараже, потому что образование налета может быть связано с химической реакцией, когда детали нагреваются и подвергаются воздействию электричества.
Некоторые автомобилисты выполняют эту процедуру, немного ослабив крепежные болты и несколько раз повернув клемму на контакте.Эти действия помогут восстановить питание, но при этом элементы свинца быстрее придут в негодность. Намного лучше протирать контакты салфетками, смоченными спиртом.
Итак, клеммы аккумулятора — простой, но важный элемент в электрической цепи автомобиля. При правильном уходе и правильной установке они обеспечат стабильную работу всего машинного оборудования.
Как снять и потом надеть клеммы с АКБ, смотрите в следующем видео:
Вопросы и ответы:
Для чего используется клемма? Это позволяет быстро и надежно подключить провода.Они используются для ремонта электропроводки или для подключения к устройствам, например, для питания системы от аккумулятора.
Как работает терминал? Принцип очень простой. Корпус клеммы выполнен из диэлектрика, а контактная часть — из металла. Когда проводка подключена к источнику питания, ток передается через клемму.
Какие бывают клеммные колодки? Есть два основных типа: винтовые и безвинтовые. В первом провода зажимаются в корпусе болтом или обжимаются на клемме (например, при подключении к аккумулятору), во втором — защелкой.
АНАЛОГИЧНЫЕ ИЗДЕЛИЯ
Автомобильный аккумулятор переменного или постоянного тока? ❤️ Вот как узнать!
Транспортные средства состоят из ряда систем, которые работают вместе в гармонии. Каждый компонент важен для целого. Одна система особенно важна — электрические компоненты автомобиля. Когда дело доходит до электричества, легко запутаться, так как существует так много сокращений и запутанных понятий, как, например, аббревиатуры AC и DC, которые являются типами электричества.Возможно, вас не слишком заботят эти сокращения, но после того, как вы начнете испытывать электрические проблемы, связанные с аккумулятором вашего автомобиля, и начнете сталкиваться с терминами типа напряжения переменного и постоянного тока, вы, несомненно, начнете спрашивать, и общий вопрос, который задают, когда дело доходит до автомобилей это автомобильный аккумулятор переменного или постоянного тока?
Авторемонт стоит ДОРОГОЙ

Прежде чем мы ответим на вопрос, важно ознакомиться с тем, что на самом деле означает AC (переменный ток) и DC (постоянный ток).Чтобы лучше понять вещи, вы должны сначала понять концепции напряжения и тока. Напряжение означает, насколько быстро и резко электроны перемещаются по кабелю, а ток, с другой стороны, — это скорость потока электронов или количество частиц, перемещающихся по кабелю.
Переменный ток (AC) описывает поток электрического заряда, который время от времени меняет направление. Этот тип тока использовался в системе передачи энергии, изобретенной Никола Тесла. Постоянный ток (DC), с другой стороны, описывает электрический ток, который течет только в одном направлении.Томас Эдисон разработал первые системы передачи электроэнергии еще в 19 веке, и в этих системах передачи использовался постоянный ток.
.

Батареи переменного или постоянного тока?
Электричество просто относится к потоку электронов через цепь, в которой один конец положительный, а другой — отрицательный. Каждый объект имеет электрический заряд, но поскольку большинство из них настолько малы, их невозможно почувствовать или обнаружить. Поэтому для питания двигателей были разработаны батареи, представляющие собой химические элементы с высоким электрическим потенциалом.
Теперь вопрос в том, какие батарейки — переменный или постоянный ток? Обычно переменный ток используется для выработки электрического тока и подачи энергии в здания. Это логично, потому что транспортировка переменного тока на большие расстояния значительно проще и эффективнее по сравнению с постоянным током. Также проще преобразовать переменный ток в очень высокое напряжение. Почему при транспортировке электроэнергии на большие расстояния используются такие высокие напряжения? Ответ прост. Более высокие напряжения также означают более низкие токи, что также означает меньшие потери мощности.Но нет батарейки переменного тока.
Есть только некоторые батареи постоянного тока, в которых используются преобразователи для генерации переменного тока. Использование преобразователя переменного тока на батарее постоянного тока позволяет ему лучше контролировать источник энергии, и не только потому, что он также дает преимущество сохранения мощности в портативном аккумуляторном блоке.
Примером использования батарей постоянного тока с преобразователями переменного тока является электросеть, которая подает питание на электрические розетки в домах. Поскольку постоянный ток течет в одном направлении, он в основном используется в электронике.Этот однонаправленный поток используется для управления транзисторами, которые являются строительным блоком электроники. Разряжающиеся батареи излучают постоянный ток постоянного тока в одном направлении и подают электричество через положительный полюс на отрицательный.
Общее практическое правило гласит, что все, что работает от адаптера переменного тока, USB-кабеля или аккумулятора, полагается на постоянный ток, поскольку мы просто не можем хранить переменный ток в батареях. Как уже упоминалось, переменный ток периодически меняет направление, поэтому для сохранения переменного тока клемма батареи должна менять полярность с той же скоростью, что невозможно.Подключение источника переменного тока к батарее для сохранения переменного тока означает, что батарея заряжается только в положительном полупериоде, а затем разряжается в течение отрицательного полупериода. Это означает, что напряжение или средний ток в полном цикле будут равны нулю, что означает нулевую возможность хранить переменный ток в батарее.
Возвращаясь к исходному вопросу, автомобильный аккумулятор — это переменный или постоянный ток?
Автомобильный аккумулятор, как и любые другие аккумуляторы, работает от постоянного тока. Для нормальной работы большинства автомобильных компонентов требуется заряд постоянного тока.Ограничение состоит в том, что батареи в конечном итоге полностью разряжаются без оставшегося заряда. По этой причине в автомобилях также есть генераторы переменного тока, которые служат небольшими генераторами, способными преобразовывать механическую энергию в электрическую. И, если быть точным, нельзя хранить и постоянный ток, поскольку электричество в его истинном виде не может храниться в каких-либо значительных количествах. Таким образом, постоянный ток преобразуется в химическую энергию, которую можно хранить в автомобильном аккумуляторе.
Генератор в автомобиле переменного или постоянного тока?
Генератор вырабатывает трехфазный переменный ток, но выходной переменный ток, поступающий от генератора переменного тока, немедленно преобразуется в постоянный.Раньше автомобили использовали генераторы постоянного тока, а не генераторы переменного тока, чтобы обеспечить электроэнергию. Но пришло время, когда среднее энергопотребление автомобилей выросло по мере того, как они становились все более сложными и имели больше электроники. Таким образом, генераторы постоянного тока были в конечном итоге заменены столь необходимыми генераторами переменного тока, которые более эффективны при зарядке самых разных оборотов. Генераторы также обеспечивают высокую мощность при низких оборотах за счет увеличения возбуждения в обмотках возбуждения, чего нельзя сказать о генераторах постоянного тока.
Генератор выдает переменный ток (AC) и не часто используется в электронике, поэтому выход переменного тока генератора должен быть преобразован в пригодный для использования постоянный ток. Это сделано, поскольку генераторы оснащены мостовым выпрямителем, в котором используются 4 диода, преобразующие переменный ток в постоянный. Затем электрический ток преобразуется в постоянный ток, а затем отправляется на аккумулятор автомобиля для хранения. Электрическая система автомобиля — сложный предмет, который нелегко понять, но одно ясно и просто: все его батареи работают от постоянного тока.
Автомобильный аккумулятор на 12 В переменного или постоянного тока?
В большинстве автомобильных приложений также используется постоянный ток. Аккумулятор обеспечивает питание двигателя от запуска, освещения до системы зажигания. В большинстве шоссейных легковых автомобилей номинально используются системы на 12 В, в то время как в тяжелых грузовиках, таких как грузовики с сельскохозяйственной техникой или тягачи с дизельными двигателями, используются системы на 24 В. 6 В использовалось в некоторых старых автомобилях, и в какой-то момент также рассматривалась электрическая система на 42 В, но она оказалась малоэффективной.Металлический каркас автомобилей часто соединяется с одним полюсом батареи и используется в качестве обратного проводника в цепи для экономии веса и проводов. Отрицательный полюс часто является соединением заземления шасси, но положительный полюс также может использоваться в некоторых морских или колесных транспортных средствах.
Где используется постоянный ток?
DC чаще всего вырабатывается такими источниками питания, как батареи, термопары и солнечные элементы. Электропитание постоянного тока обычно используется в приложениях с низким напряжением, например, при зарядке аккумуляторов, в автомобилях и самолетах, а также в других приложениях с низким напряжением и током.
Что лучше: переменный или постоянный ток?
Чтобы лучше понять, какой из видов электричества лучше, лучше всего перечислить их плюсы и минусы. Давайте сначала обсудим тип электричества переменного тока. Во-первых, переменный ток эффективен при передаче энергии. Как обсуждалось ранее, высокое напряжение используется для стабильной подачи электроэнергии, что также означает, что через линию электропередачи проходит более низкий ток, что приводит к меньшим потерям мощности.
Во-вторых, переменный ток хорош тем, что он дает возможность производить электроэнергию.После его изобретения был также создан генератор переменного тока, что привело к изобретению гидроэлектрических генераторов переменного тока, которые используются до сих пор. И по сравнению с механическим генератором постоянного тока это проще. AC также не нуждается в коммутаторах и щетках, которые используются машинами постоянного тока для выработки электроэнергии, поэтому потребление энергии также является одним из его преимуществ. Первый асинхронный двигатель переменного тока был запатентован в конце 1800-х годов компанией Tesla и использовался вместе с переменным током. Это нововведение было внедрено на заводах в Соединенных Штатах.Этот вклад в инженерное дело до сих пор используется для питания бытовых приборов, таких как компрессоры, кондиционеры, электрические вентиляторы и мусороуборочные машины. Также предпочтительнее использовать, чем DC.
AC также обеспечивает лучшее освещение. В настоящее время становятся популярными более компактные люминесцентные лампы, работающие под высоким напряжением, по сравнению с лампами накаливания или лампами, разработанными Томасом Эдисоном, которые работают как на переменном, так и на постоянном токе. В более практичных люминесцентных лампах используются газы, такие как пары ртути и аргон, с высоким напряжением, что позволяет получать ультрафиолетовый спектр.
Переменный ток также более доступен, чем постоянный, и считается менее дорогим. Эти два факта о переменном токе делают его более практичным и предпочтительным, чем постоянный ток.
Другая сторона истории заключается в том, что кондиционер стоит дорого, если его использовать в автомобилях. Автомобили Tesla Model S предоставили своим потенциальным покупателям возможность преобразовывать переменный ток в постоянный во время зарядки. Они предлагают большую скорость зарядки, но ограниченную, не говоря уже о том, что автовладельцы должны платить за это дополнительно 1500 долларов.Другой недостаток переменного тока состоит в том, что, поскольку для подачи фиксированной мощности требуется высокое напряжение, также требуется усиленная изоляция. Это, в свою очередь, увеличивает сложность обращения. Работать с переменным током опаснее, чем с постоянным.
Также в игру вступают проблемы с генератором переменного тока. Переменный ток требует, чтобы электроны бегали вперед и назад для простого преобразования переменного тока в различные напряжения. Это вызывает увеличение и уменьшение магнитных полей, и для этого требуется большая мощность.Неправильный вид электроэнергии генерируется генераторами переменного тока, и именно поэтому при использовании в подводных кабелях. Некоторые пользователи предпочитают другие методы передачи постоянного тока, а не переменного тока, поскольку переменным током необходимо поднимать подстанции каждые 400 миль, что критики считают непрактичным.
Электропитание переменного тока также склонно к нагреванию и искрению, что может привести к возгоранию и поражению электрическим током, поскольку генераторы переменного тока должны вырабатывать большие токи. Генераторы переменного тока также менее долговечны, чем генератор постоянного тока, за исключением потерь мощности, которые теряются при запуске генератора переменного тока и срабатывают каждый раз, когда он трансформируется, и вплоть до окончательной передачи из переменного тока в постоянный.Передача по линиям в электронных устройствах может быть опасной, особенно когда пользователи мобильных телефонов склонны использовать зарядные устройства некачественного производства при использовании телефона. Нагрев неисправного зарядного устройства может привести к взрыву и более опасным ситуациям.
AC power также нуждается в инверторах для преобразования электричества от батарей в переменный ток при использовании в системах электроснабжения для дома. Это дополнительные расходы, которые могут стоить довольно дорого. Помимо этой проблемы, отходы также связаны с преобразованной энергией, которая, по оценкам, составляет от 5% до 15%.Большинство приборов, предназначенных для работы от переменного тока, являются расточительными с точки зрения энергопотребления.
Несмотря на недостатки, переменный ток (AC) по-прежнему широко используется в большинстве приложений, потому что его аналог постоянного тока (DC), несмотря на свои преимущества, также имеет некоторые недостатки, и у одного есть то, что не может предложить другой тип питания. В настоящее время переменный ток в основном используется для распределения электроэнергии, поскольку он имеет преимущества перед постоянным током, когда речь идет о передаче и преобразовании.Но факт остается фактом: у DC есть свои преимущества, когда речь идет о специальных приложениях. Каждый раз, когда передача энергии переменного тока не может быть практически использована на большие расстояния, мощность постоянного тока становится вариантом. Примером такого применения являются подводные высоковольтные линии передачи постоянного тока, в которых электричество, произведенное в форме переменного тока, преобразуется в постоянный ток на коммутационной / оконечной станции, а затем передается по подводной кабельной сети после повторного преобразования в переменный ток. на другой конечной станции, прежде чем добраться до клиентов.
Однако большим недостатком этих высоковольтных передач является более высокая стоимость коммутационных станций и строительства оконечных станций. Детали также требуют дорогостоящего обслуживания с ограниченной перегрузочной способностью. У переменного и постоянного тока есть свои собственные применения, и трудно выбрать, что лучше. Более безопасно сказать, что у них обоих есть свои собственные применения.
Заключение
Многое нужно узнать об электронике в вашей машине, но самое главное — не запутаться.Просто и понятно — все батареи постоянного тока, что не исключает автомобильных аккумуляторов. Также важно регулярно чистить и проверять эти автомобильные аккумуляторы.
NOCO — 2A Зарядное устройство с прямым монтажом и устройство для обслуживания аккумуляторов
Вы экономите 20%
39 долларов.95
Рекоменд. Цена 49,95 долл. США
В наличии
UPC: 0-46221-18013-8
0.50 фунтов | 5,00 × 2,30 × 1,50
Представляем GENIUS2D, одно из самых мощных, высокопроизводительных, энергоэффективных и компактных зарядных устройств.GENIUS2D — это зарядное устройство с прямым монтажом на 2 А и устройство для обслуживания аккумуляторов, разработанное для надежной установки рядом с аккумулятором. Он разработан для всех типов 12-вольтовых свинцово-кислотных аккумуляторов, в том числе заливных, гелевых, AGM и других необслуживаемых аккумуляторов.
Совершенно новое зарядное устройство нового поколения — теперь меньше, легче и с улучшенными функциями для увеличения срока службы аккумулятора.
Предназначен для 12-вольтных свинцово-кислотных аккумуляторов, в том числе для наиболее залитых, гелевых, AGM и необслуживаемых, а также для автомобильных, морских, жилых автофургонов и аккумуляторов глубокого разряда.
Идеальное средство для обслуживания аккумуляторов для ежедневного обслуживания аккумуляторов или длительного хранения автомобилей, лодок, грузовиков, жилых автофургонов и оборудования, а также для зарядки квадроциклов, волновых бегунов, газонокосилок и т. Д.
Разработан для надежной установки рядом с аккумулятором с помощью прочного защелкивающегося монтажного кронштейна и легко устанавливается в большинство материалов с помощью саморезов с полукруглой головкой.
Встроенный термодатчик для увеличения срока службы аккумулятора и автоматической компенсации заряда как в холодной, так и в горячей среде.
Наслаждайтесь бесчисленными часами безопасной зарядки без риска перезарядки батарей, а также дополнительной безопасностью, такой как искробезопасные соединения и защита от обратной полярности.
Включает в себя зарядное устройство с прямым монтажом на 2 А и приспособление для обслуживания батареи с 24-дюймовым кабелем переменного тока типа A и 24-дюймовым кабелем постоянного тока с проушинами, а также монтажным кронштейном и саморезами с полукруглой головкой. , и руководство пользователя, а также 3-летнюю гарантию без проблем.
ПРЕДУПРЕЖДЕНИЕ: Предложение Калифорнии 65
100% рецензентов рекомендуют этот товар
Разработан и испытан для работы в тяжелых рабочих условиях, таких как отсеки двигателя с высокой температурой, удары, вибрация и даже воздействие воды.GENIUS2D — это идеальное устанавливаемое на борту зарядное устройство и устройство для обслуживания аккумуляторов для любых автомобилей, лодок, грузовиков, жилых автофургонов или оборудования, предназначенное для размещения в непосредственной близости от аккумулятора.
Представляем новое поколение зарядных устройств с новой технологией максимальной плотности мощности. Это интеллектуальное зарядное устройство обладает безумно высокой производительностью и разработано как самое компактное, легкое и энергоэффективное зарядное устройство на рынке.Используя передовые топологии преобразования мощности в качестве основы, Genius 2D значительно увеличил соотношение мощности и занимаемой площади за счет использования мощных магнитов, консолидированных компонентов и инновационных методов управления температурным режимом.
Наконец-то полностью автоматическое зарядное устройство. Никаких специальных режимов, никаких технических знаний не требуется. Genius безопасно зарядит любой аккумулятор. Обнаруживайте поврежденные батареи и интуитивно их ремонтируйте.И активно следите за долгосрочным обслуживанием батареи и продлением срока службы батареи. Эта система обеспечивает непрерывную работу без вмешательства пользователя и нулевой риск перезарядки аккумулятора.
GENIUS2D теперь оснащен встроенным термодатчиком, который автоматически отслеживает и регулирует цикл зарядки в зависимости от колебаний температуры окружающей среды, что позволяет обеспечить более точную зарядку как в жарком, так и в холодном климате. Это не только увеличивает производительность зарядки, но и продлевает срок службы батареи, ограничивая влияние недостаточной / избыточной зарядки, вызванной изменениями температуры.Итак, теперь, когда вы заряжаете при низких температурах, скорость зарядки увеличивается, а при более высоких температурах она снижается. Результат — более качественные, точные, полностью заряженные батареи.
С помощью дрели закрепите монтажный кронштейн с помощью саморезов (входят в комплект).
Проденьте монтажный ремень на липучке в монтажный кронштейн.
Закрепите зарядное устройство Genius 2D в монтажном кронштейне.
Закрепите зарядное устройство Genius 2D с помощью ремня на липучке.
Технические характеристики.
Что в коробке

Зарядное устройство для аккумулятора на 2 А и приспособление для обслуживания
Монтажный кронштейн с ремнем
Саморезы
Руководство пользователя
Требования к эксплуатации

Напряжение сети: От 100 В до 240 В переменного тока
Частота: от 50 Гц до 60 Гц
Рабочая температура: от -4 ° до 104 ° F (от -20 ° до 40 ° C)
Температура хранения: от -22 ° до 140 ° F (от -30 ° до 60 ° C)
Относительная влажность: от 0 до 95% без конденсации
Зарядка

Ток: 2 А постоянного тока
Напряжения: 12 В постоянного тока
Химия: Свинцово-кислотный
Типы: мокрый элемент (залитый), гелевый элемент, кальций, AGM, улучшенный залитый аккумулятор или любой другой аккумулятор, не требующий обслуживания
Диапазон мощности: до 40 ампер-часов
Техническое обслуживание: Все размеры батарей
Мощность

Потребление: 28 Вт (макс.)
КПД: 87%
Безопасность

Короткое замыкание: Да
Обрыв цепи: Да
Перегрев: Да
Переплата: Да
Искробезопасность: Да
Обратная полярность: Да
Размер и вес

Высота: 1.60 дюймов (41 мм)
Ширина: 3,50 дюйма (89 мм)
Глубина: 2,34 дюйма (59 мм)
Вес: 0,50 фунта (0,23 кг)
Управление шнуром

Длина кабеля постоянного тока: 24 дюйма (609 мм)
Размер кабеля постоянного тока: 18 AWG
Предохранитель постоянного тока Размер: Плавкий предохранитель MINI ® на 10 А
Длина кабеля переменного тока: 24 дюйма (609 мм)
Размер кабеля переменного тока: 18 AWG
Дополнительные продукты, которые следует учитывать.
{{= it.productName}}
{{= it.nocoDescriptiveName}}
{{= formatMoney (it.productPrice)}}
Руководство по проектированию печатных плат
для защиты от обратной полярности
Когда безопасность пользователя зависит от надежной работы оборудования — как, например, в случае со многими медицинскими устройствами и портативным горнодобывающим оборудованием, — электронные компоненты должны быть надежными.
Вот почему защита от обратной полярности становится критически важной для печатных плат во многих приложениях.Продолжайте читать, чтобы узнать о небольшом руководстве по проектированию печатных плат, которое поможет защитить ваш продукт.
Зачем нужна защита от обратной полярности?
Все, что связано с питанием постоянного тока , является кандидатом на защиту от обратной полярности. Все, что работает от батареи, может привести к обратному подключению батареи, использованию настенного источника питания переменного / постоянного тока с разъемом другой полярности или другим потенциальным сбоям.
Если вы не являетесь постоянным специалистом в своем штате, подумайте об обратной полярности с точки зрения предметов повседневного использования, таких как автомобильные аккумуляторы.Перевернутые полюса возникают, когда вы соединяете отрицательный кабель с положительным и наоборот. Это может повредить аккумулятор и другие электрические компоненты.
Любое устройство с батарейным питанием, которое вы используете, когда оно подключено к сети, будет находиться под напряжением по всей своей цепи и, таким образом, станет потенциальным источником поражения электрическим током.
Обратная полярность может привести к повреждению печатной платы и даже к отказу печатной платы, однако повреждение может быть трудно увидеть. Если это произойдет, скажем, с портативным компьютером, результаты могут быть весьма плачевными, но не фатальными.Если это произойдет с медицинским устройством, поддерживающим жизнь, это может означать смерть .
Защита от обратной полярности не распространяется на соединения переменного тока.
Что можно сделать, чтобы предотвратить обратную полярность?
Схема должна выдерживать натиск напряжения обратной полярности без повреждений. Тот факт, что большая часть современного оборудования предназначена для предотвращения неправильной вставки вилки пользователями, не решает проблему полностью. Повреждение печатной платы может произойти во время разработки и тестирования платы.
Чтобы защитить печатные платы от воздействия обратной полярности, вы можете выбрать несколько подходов:
Вставить диод
Вставьте диод Шоттки
Ни один из вариантов не идеален, но оба могут минимизировать вред и дать пользователям душевное спокойствие.
Добавление защитного диода
Размещение диода защиты от обратной полярности последовательно с линией электропитания обеспечивает механизм «отключения», который останавливает поток напряжения. Он не исправляет обратную полярность, но предотвращает нанесение большего вреда.
По сути, диод отделяет то, что осталось от цепи, от обратной полярности. Когда анодное напряжение ниже катодного, диод не пропускает ток.
У есть несколько недостатков в подходе с диодом обратной полярности, хотя он эффективен и недорого. Например:
При падении напряжения диод может вызвать остановку устройства раньше, чем это необходимо.
Диод потребляет энергию и может сократить срок службы батарей.
Добавление диода Шоттки
Диод Шоттки не имеет проблем, связанных с диодом, предотвращающим обратную полярность, и поэтому является лучшим решением. Однако есть как минимум один недостаток.
Диод Шоттки допускает гораздо больший обратный ток и напряжение на нагрузке. С другой стороны, обратный ток достаточно мал, и это не должно вызывать особого беспокойства.
Вы проектируете в первую очередь для безопасности?
Диоды защиты полярности довольно эффективны и предлагают очень экономичное решение.Но, например, с медицинским устройством вы не хотите преждевременной остановки. Последствия могут быть катастрофическими для пациента и для репутации вашей компании.
Для такого критически важного для жизни и безопасности оборудования, как медицинские устройства и горнодобывающее оборудование, кажется очевидным, что диод Шоттки — правильный выбор. Однако также важно правильно установить диод, поэтому вам следует проконсультироваться с контрактным производителем электроники перед проектированием печатной платы. Вашей совместной целью должно быть производство искробезопасного оборудования, когда этого требует работа.
Конечно, лучшая стратегия защиты диодов — это в первую очередь избегать создания обратной полярности. Диоды предназначены для резервного копирования, и не следует воспринимать как должное. — идеальное решение.
Сравнение переменного тока и постоянного тока и война токов
Многие из нас не понимают, как работает электричество. Достаточно того, что работает — вы включаете выключатель, и в комнате загорается свет.Поэтому может показаться удивлением узнать, что на самом деле существует два разных вида электричества, которые мы используем для питания многих устройств в нашей жизни. Они известны как переменный и постоянный ток или переменный и постоянный ток (не рок-группа 70-х годов).
Проще говоря, постоянный ток течет только в одном направлении, а переменный ток течет вперед и назад. Например, фонарик работает на постоянном токе, а заряд идет от аккумулятора и питает лампочку. С другой стороны, потолочный светильник в вашем доме использует переменный ток, полярность которого постоянно меняется, поскольку он проходит через электрическую систему вашего дома.
Но зачем нам два разных типа электричества и как были разработаны эти дуэльные системы? Ответ кроется в ожесточенном соперничестве между парой самых известных изобретателей в американской истории.
Истоки постоянного тока
До 1870-х годов люди полагались на газовые лампы, свечи или фонари, чтобы освещать свое окружение в ночное время. Были достигнуты успехи в элементарных батареях и электрическом освещении, но ничего достаточно практичного для повседневного использования.Все изменилось, когда Томас Эдисон изобрел лампу накаливания в 1879 году, которая была намного надежнее, чем все, что было раньше.
С появлением электрических лампочек появилась возможность снабжать электроэнергией дома и даже целые города, и Эдисон стремился захватить быстро растущий рынок. Его лампы работали от постоянного тока, вырабатываемого электростанциями, известными как динамо-машины, которые использовали паровые двигатели для выработки электричества. Изобретатель возглавил создание многочисленных электростанций постоянного тока в Нью-Йорке в 1880-х годах через свою компанию Edison Electric, предшественницу General Electric.
Электрическое освещение в домах и на предприятиях было откровением, но использование электричества постоянного тока имело свои недостатки. Электроэнергия поступала непосредственно от генерирующего объекта на 110 вольт, и могла пройти около мили или около того, прежде чем она потеряла слишком много напряжения. Это означало использование большого количества ценной недвижимости в городе для строительства электростанций, в то время как сельские общины вообще не участвовали в энергетической революции.
Повышение переменного тока
У одного из сотрудников Эдисона, молодого человека по имени Николай Тесла, возникла идея устранить некоторые недостатки постоянного тока.Тесла изобрел двигатель, вырабатывающий переменный ток. Переменный ток вырабатывается, что вполне уместно, с помощью генератора переменного тока, который вращает магнит внутри катушки с проводом, который создает электричество с постоянно меняющейся полярностью, когда провод взаимодействует с чередующимися сторонами магнитного поля.
Помимо новой формы электричества, ключом к идее Теслы были трансформаторы или катушки разных размеров для изменения напряжения электричества. Благодаря мощности трансформаторов переменный ток стал выгодным для крупномасштабной генерации и распределения, потому что чем выше напряжение, тем эффективнее передача.Линии высокого напряжения слишком опасны для проникновения в здание, но с помощью трансформатора напряжение можно снизить до более безопасного уровня по мере приближения к конечному пункту назначения — домам и офисам.
Напряжение постоянного тока было нелегко изменить, поэтому он оказался гораздо менее полезным для масштабных операций, так как вам остается выбор либо передавать при низком, неэффективном напряжении, либо отправлять опасно высокие уровни напряжения в дома людей. .
Война токов
Несмотря на обещание, проявленное изобретениями Теслы, Эдисон не был заинтересован в содействии развитию технологии, поэтому Тесла ушел, чтобы начать действовать самостоятельно.Результатом стал ряд патентов, которые он продал в 1888 году Джорджу Вестингаузу, основателю Westinghouse Electric Company.
Компании Westinghouse и Эдисона яростно боролись за выгодные права на электрификацию американских городов в соревновании, получившем название «Война течений». Эдисон начал кампанию по лоббированию, которая пропагандировала опасность переменного тока в попытке предотвратить распространение изобретения Теслы. Чтобы продемонстрировать, что кондиционер может быть в буквальном смысле смертельным, сотрудники Эдисона изобрели электрический стул переменного тока, который использовался в штате Нью-Йорк для казни осужденных заключенных.Эдисон даже публично продемонстрировал, как убивал бездомных животных электрическим током, используя переменный ток, в своих попытках увести публику от конкурирующей системы.
Конкуренция достигла апогея на Всемирной выставке 1893 года в Чикаго, когда Tesla выиграла контракт на поставку электроэнергии. Решающий удар был нанесен три года спустя, когда Джордж Вестингауз использовал Ниагарский водопад для питания генератора переменного тока, который в 1896 году доставил электричество в Буффало за 26 миль. Таким образом, переменный ток доказал свою полезность и продолжил доминировать в электроэнергетическом секторе, когда появился свет. в домах по всей территории Соединенных Штатов в надежные годы и десятилетия.
Производство переменного и постоянного тока сегодня
В последние десятилетия на рынке появилась технология генерации и передачи постоянного тока высокого напряжения, или HVDC, которая в некоторых случаях работает более эффективно, чем переменный ток, но переменный ток по-прежнему является подавляющим победителем в электрической сети.
Большинство типов электростанций спроектировано на основе тех же основных принципов, что и генератор переменного тока Теслы, создавая переменный ток с помощью вращающегося магнитного поля.Угольные, газовые и атомные станции работают за счет нагрева воды и использования пара для вращения генератора, в то время как гидроэлектростанции и ветряные электростанции используют энергию природы для непосредственного вращения турбин.
Солнечные панели, напротив, вырабатывают постоянный ток. Если электричество подается в сеть или для питания электрической системы дома, его необходимо сначала преобразовать в переменный ток с помощью инвертора. В остальном наиболее распространенными источниками питания постоянного тока являются аккумуляторные батареи. Соответственно, постоянный ток намного легче хранить, поэтому, поскольку крупномасштабные аккумуляторы быстро распространяются вместе с производством возобновляемой энергии, у постоянного тока есть еще одна возможность закрепиться в электрической сети.
По высоковольтным линиям электропередачи обычно подается электричество переменного тока с напряжением около 345 000 вольт, а по местным линиям электропередачи — около 13 800 вольт, что по-прежнему чрезвычайно опасно для любого, кто вступает в контакт. К тому времени, когда он достигает вашего дома, напряжение понижается с помощью трансформаторов до 120–240 вольт, чтобы вы могли безопасно питать свои электрические устройства и приборы.
Что для вас означают разные типы тока
Как переменный, так и постоянный ток играют важную роль в среднем домохозяйстве.Бытовая техника в вашем доме, например, холодильник, стиральная и посудомоечная машины, используют переменный ток. В домах, которые не подключены к газу, большинство печей, водонагревателей, духовок и сушилок также работают от переменного тока.
Но у постоянного тока есть свои применения. Переменная часть переменного тока происходит быстро — в Соединенных Штатах электроны меняют направление 60 раз в секунду, также известное как 60 Гц.
