Какой уровень электролита должен быть в аккумуляторе автомобиля
В современных автомобилях повышается роль источников электропитания. Инженеры увеличивают количество потребителей в бортовой сети, поэтому затраты энергии растут. Если двигатель авто не работает, то ток на потребителей поступает от аккумуляторной батареи. От её состояния также зависит качество запуска мотора.
Что такое электролит
Большинство установленных в автомобилях аккумуляторов являются жидкостными кислотно-свинцовыми источниками питания. Они подразделяются на обслуживаемые и необслуживаемые типы. Фактически это не единая ёмкость с электродами, а несколько ёмкостей (банок), соединённых между собой последовательно.
Внутри каждой банки имеются свинцовые электроды, отделённые токонепроводящими сепараторами. Металл располагается в жидкой электролитической среде, состоящей из специального кислотного раствора.
Электролит в аккумуляторе автомобиля – это бесцветный раствор серной кислоты и дистиллированной воды с примерной плотностью 1,23–1,25 г/мл.
Благодаря жидкой среде в батареях идут электрохимические процессы, приводящие к генерации электричества. На степень заряженности АКБ оказывают влияние различные факторы, включая плотность раствора, окружающую температуру, загрязнённость пластин (степень сульфатации) и уровень жидкости в банках.
Для чего нужна электролитическая жидкость в аккумуляторе
Без токопроводящей жидкости кислотно-свинцовая АКБ в автомобиле работать не будет. Электролит обеспечивает движение ионов между электродами (плюсовым анодом и минусовым катодом). На положительном контакте происходит расщепление молекул воды на два иона водорода, молекулу кислорода и высвобождается пара электронов. Около отрицательного электрода пара свободных электронов встречается с двумя ионами водорода, образуя молекулу водорода. Эти процессы идут при отдаче энергии от аккумулятора на потребителей, а во время зарядки происходят обратные процессы.
Сколько электролита должно быть в аккумуляторе
Разберёмся, какой оптимальный уровень качественного электролита должен быть в автомобильном аккумуляторе.
Корпусы многих моделей АКБ с жидкостью внутри изготовлены таким образом, что снаружи удаётся заметить количество заполнения внутреннего пространства. На внешней стороне корпуса подобных аккумуляторов могут присутствовать риски с указанием минимального (min) и максимального (max) значений, что позволяет облегчить контроль текущего состояния.
Рекомендуется поддерживать уровень заполнения электролита в рабочем автомобильном аккумуляторе ближе к максимально допустимому значению.
Падение ниже планки min может привести к скорому непоправимому ущербу для АКБ. В обслуживаемых моделях при регулярной эксплуатации специалисты рекомендуют мониторить состояние жидкости примерно раз в две – три недели. Особенно надо уделять внимание состояние в летнее время, в период жары, когда повышается вероятность испарений, и количество электролита будет уменьшаться в банках.
Производители установили зависимость объёма водного раствора серной кислоты от ёмкости аккумулятора.
Чем больше Ампер-часов, тем больше нужно жидкости. Узнаем, сколько находится электролита в вашем аккумуляторе:
- 55 Ач – 2,5 л;
- 60 Ач – до 3 л;
- 75 Ач – 3,7–4 л;
- 90 Ач – до 4,8 л;
- 190 Ач – от 10 л.
Некоторые аккумуляторы продаются сухозаряженными, поэтому в них нужно доливать раствор самостоятельно. Подобная зависимость поможет сориентироваться, сколько литров будет нормой.
Как осуществить проверку уровня
Для мониторинга состояния автомобильной АКБ не требуется дорогостоящее оборудование. Также необязательно отправляться в автосервис, ведь все операции можно провести в гаражных условиях с минимальным инструментарием.
Проверка текущего уровня раствора электролита в автомобильном аккумуляторе осуществляется по такому алгоритму:
- перед тем как определить уровень кислотного раствора в банках батареи, необходимо дать отстояться АКБ пару часов, а потом, откинув клеммы, изъять заряженный источник питания из подкапотного пространства;
- определяем снаружи по меткам на корпусе (min/max) степень заполненности жидкостью;
- чтобы проверить уровень электролита в обслуживаемом аккумуляторе, потребуется стеклянная прозрачная трубка, открытая с обоих концов и с внутренним диаметром 3–5 мм;
- отвинчиваем пробки из банок АКБ;
- опускаем в одну из открытых ёмкостей трубку до упора на свинцовые пластинки;
- верхнюю открытую часть герметично прижимаем пальцем и аккуратно приподнимаем трубку;
- проводим ориентировочный замер уровня и возвращаем жидкость в банку;
- проделываем операцию с остальными ёмкостями, зафиксировав результаты.
Оптимальным считается значение 10–12 мм над уровнем пластин. Если имеется отклонение от номинала, то рекомендуем его устранить, долив дистиллят.
Опасность высокого и низкого уровня
Если электролита в вашем аккумуляторе мало или много, то это оказывает негативные последствия на работу данного источника питания в автомобиле. Данный факт актуален для батареи любого объёма.
При превышении оптимального объёма во время закипания возникает риск разбрызгивания агрессивной химической жидкости. Также в некоторых случаях скопившийся под большим давлением газ может спровоцировать взрыв батареи.
Низкий уровень электролита также приводит к проблемам. Чаще всего в таких обстоятельствах провоцируется сульфатация пластин и последующее их разрушение. Дополнительным негативом служит существенное понижение ёмкости источника питания ниже допустимых заводом-изготовителем пределов.
Что делать, если низкий или высокий уровень электролитического раствора
Восстановить объём кислотного раствора автомобилист сможет самостоятельно при соблюдении мер безопасности и наличии материалов и инструментов.
Рассмотрим далее, можно ли самому доливать купленный электролит в автомобильный аккумулятор. Определим, как правильно восстанавливать баланс жидкости в банках.Для долива автомобилисты могут использовать как готовый электролит, так и дистиллят. Однако чаще всего необходим второй вариант, так как в процессе эксплуатации и периодов зарядки в основном выкипает вода, а концентрация кислоты при этом повышается. Добавление непосредственно электролита актуально для тех случаев, когда он выплёскивался из общей ёмкости или раствор терялся через щели или микротрещины.
Выявив превышение уровня жидкости, необходимо сделать отбор излишков. Для данной операции подойдёт резиновая груша, в которую вставлен жёсткий наконечник, например из стеклянной трубки.
После забора жидкости повторно проводим измерение и наводим баланс.
Категорически недопустимо переворачивать АКБ, чтобы слить излишки кислотного раствора, так как возникает риск разрушения хрупких свинцовых пластин. Это относится к батареям с длительным периодом эксплуатации.
Уровень электролита в автомобильном аккумуляторе
Для продления срока службы автомобильных аккумуляторных батарей необходимо проводить их регулярное обслуживание. Основными критериями, по которым можно судить о степени работоспособности аккумулятора, это величина напряжения, уровень электролита и его плотность.
От чего зависит уровень электролита
Во время поездок на автомобиле аккумулятор отдает часть своей энергии для запуска стартера, а в дальнейшем, будучи подключенным к бортовой сети, восполняет потерю за счет генератора. При неправильно выставленном уровне напряжения бортовой сети избыточное напряжение приводит к выкипанию части электролита. На самом деле кипения, как такового, нет.
Пузырьки газов на электродах, это результат электролиза воды.При высокой температуре внутри двигательного отсека, на что накладывается температура окружающего воздуха, происходит естественное испарение воды. В результате, уровень электролита снижается.
Чтобы привести уровень электролита в нормальное состояние, в банки аккумулятора добавляют дистиллированную воду. В результате неосторожных действий или невнимательности количество электролита может повысится. Это также неправильно, хотя не имеет таких серьезных последствий, как снижение.
Чем чревато понижение уровня
Емкость аккумулятора, значение его внутреннего сопротивления (важной величины для определения максимального тока стартера) зависит от протекания химических реакций между пластинами и электролитом. Понижение уровня ведет к следующим последствиям:
- Повышение плотности. Приводит к сульфатации и осыпанию активной массы пластин;
- Снижение общего объема электролита. Это снижение емкости, повышение внутреннего сопротивления, снижение максимального тока стартера.
- Оголение верхних частей пластин. Имеет самые серьезные последствия. Оголенные пластины аккумулятора быстро разрушаются, в них образуются крупные кристаллы нерастворимых солей, в результате чего последующая доливка не приносит желаемого результата.
Как видно, уменьшенный уровень электролита в автомобильном аккумуляторе приводит к сокращению срока его службы. Затягивать с обслуживанием нельзя. Чем больше эксплуатируется аккумулятор с неотрегулированным уровнем, тем больше вероятность преждевременного выхода его из строя. В зимнее время может быть затруднен запуск двигателя из-за нехватки тока для нормальной прокрутки стартера.
Высокий уровень электролита в аккумуляторе
Повышение уровня вызывает такие последствия:
- Снижение плотности электролита. Также приводит к увеличению внутреннего сопротивление, а в зимнее время может привести к замерзанию электролита.
- Выбрасывание агрессивной жидкости на внешнюю поверхность аккумулятора. В процессе заряда аккумулятора сернокислотный электролит может быть выброшен через дренажные отверстия в пробках банок, что приведет к образованию проводящей пленки на поверхности. Как результат – высокий саморазряд батареи и окисление поверхностей клемм, клеммных наконечников и других металлических поверхностей вблизи аккумуляторной батареи.
- Интенсивный заряд аккумулятора с превышенным уровнем может привести к раздутию и повреждению корпуса.
Как результат – высокий саморазряд батареи и окисление поверхностей клемм, клеммных наконечников и других металлических поверхностей вблизи аккумуляторной батареи.Проверка уровня
Наиболее просто контролировать состояние аккумуляторных батарей с прозрачным корпусом. На корпусе таких аккумуляторов имеются две метки с надписями min и max. Граница электролита должна быть между этими метками.
Существует несколько методик определения уровня в устройствах с непрозрачными корпусами:

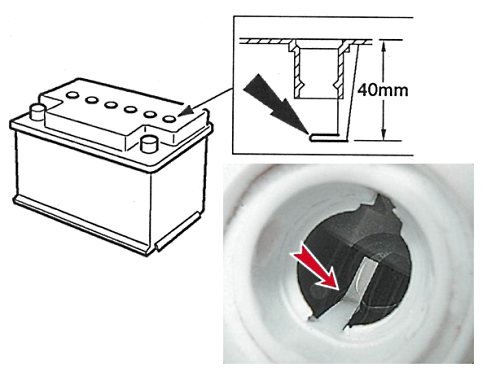

- Электролит должен быть на уровне нижнего обреза заливного отверстия. Здесь трудно определить, насколько завышен уровень, но при аккуратной доливке количество жидкости можно выдержать достаточно точно.

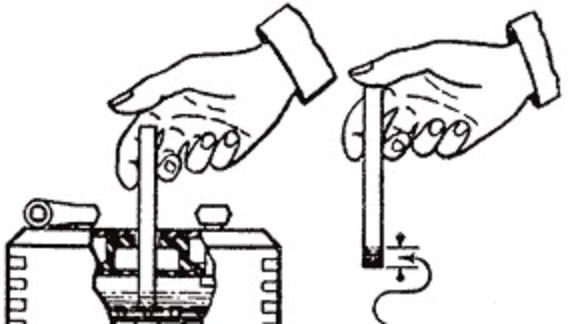

- Использование стеклянной трубочки. Самая точная методика. Необходимо использовать стеклянную трубочку диаметром 5 – 10 мм достаточной длины. Менее тонкая не позволит точно определить границу жидкости, а толстую трудно перекрыть.
Измерение производят следующим образом:
- Трубочку опускают вертикально в заливное отверстие до касания с пластинами;
- Закрывают верхнее отверстие пальцем;
- Также вертикально трубочку вынимают.
Высота столбика жидкости будет показывать количество кислоты над пластинами аккумулятора. Уровень электролита в АКБ должен в пределах 10 – 15 мм. Можно заранее нанести метки, соответствующие минимальному и максимальному значению, на трубочку. После проверки открывают освобождают отверстие, чтобы вернуть раствор в батарею.
О чем говорит разница в уровнях в отдельных банках
Уровень жидкости должна быть одинаковой во всех банках аккумулятора. Большие различия говорят о том, что процессы разряда в банках идут неодинаково. Измерения плотности в таком случае тоже приведут к различным результатам. Что делать, если низкий уровень электролита имеется в нескольких банках? Выравнивание производится доливкой дистиллированной воды в банки с низким уровнем.
После доливки нужно сделать тренировочный цикл заряд-разряд номинальным током, после чего измерить плотность. Разница более чем на 0.01 гр/см3 будет говорить о том, что срок службы аккумулятора подходит к концу.
Важно знать! Доливать кислоту для регулировки количества электролита нельзя.
Как проверить уровень электролита в необслуживаемых аккумуляторах
Некоторые производители размещают на корпусе необслуживаемых батарей специальный глазок с поплавком, который показывает степень заряженности (плотность) и уровень. Но это справедливо только для одной единственной банки. Чтобы провести полную проверку, необходим доступ ко всем банкам. Действия следующие:
- Аккуратно снимается декоративная планка над заливными горловинами. Планка, скорее всего, будет приклеена, поэтому нужно работать аккуратно, чтобы не повредить корпус.
- Высверливаются отверстия над заливными горловинами. Стружка при сверлении не должна попадать внутрь корпуса, поэтому есть смысл сначала сделать отверстия более тонким сверлом.
- После проверки и регулировки уровня отверстия плотно закрывают подходящими пластиковыми заглушками.
Вывод
Регулярное обслуживание и проверка состояния автомобильного аккумулятора продлевает срок его службы и позволяет избежать появления сложных проблем, в особенности в зимнее время.
Можно ли доливать электролит в аккумулятор и почему
При обслуживании автомобильных аккумуляторных батарей в обязательном порядке контролируется плотность электролита и его уровень. В меньшей степени это касается необслуживавемых батарей, но и для них иногда требуются применять меры по выравниванию уровня электролита.
Во время работы автомобиля аккумулятор подзаряжается от генератора. Необходимый уровень бортового напряжения поддерживается регулятором.
В зимнее время высокая нагрузка на генератор (свет фар, обогрев стекол и сидений) не позволяют сильно повысится напряжению даже при неправильно отрегулированном регуляторе. Иная ситуация летом. Минимум посторонней нагрузки вызывает повышенное напряжение на клеммах батареи, в результате чего наблюдается кипение электролита (электролитическое разложение воды). Чем выше температура окружающего воздуха, тем раньше начинается этот процесс. Часто можно наблюдать, что после длительной летней поездки в аккумуляторе банки полупустые.
Для аккумулятора недопустима даже кратковременная работа с пластинами, не полностью покрытыми электролитом, так как это вызывает разрушение оголенных частей пластин с полным выходом батареи из строя.
Вопрос о том, что доливать в аккумулятор воду или электролит, достаточно распространен. Ниже будет рассказано, как избежать распространенных ошибок и продлить работоспособность аккумуляторной батареи.
Что происходит с электролитом в АКБ
При эксплуатации аккумулятора в нем происходят электрохимические процессы, различные при заряде и разряде. В основе кислотных возобновляемых источников тока лежат химические реакции между свинцом пластин и электролитом, основным компонентом которого является серная кислота.
Во время разряда свинец пластин реагирует с кислотой, образуя сульфат свинца. В результате этого количество кислоты в растворе падает и становится минимальным при полном разряде батареи.
При зарядке происходит обратная реакция – сульфат свинца разлагается на чистый металл и кислоту. Плотность электролита повышается.
Внимание! После достижения полной зарядки плотность перестает расти.
С водой другая ситуация. Ближе к окончанию зарядки аккумулятора начинается процесс электролиза воды. При электролизе вода разлагается на составляющие элементы, водород и кислород, которые выделяются в виде пузырьков газа.
При высокой температуре окружающего воздуха происходит естественное испарение воды. Пар и электролизные газы отводятся из активной зоны аккумулятора через дренажные отверстия, предохраняющие корпус от избыточного давления.
Какой вывод следует из сказанного? При работе аккумулятора кислота не расходуется. Она находится или в свободном состоянии в электролите или в виде сульфата свинца на электродах. Уменьшается лишь количество воды в составе электролита. Казалось бы, должна расти плотность, но это происходит не всегда. В результате некачественного изготовления аккумулятора или неправильном его обслуживании на пластинах образуются крупные нерастворимые кристаллы сульфата свинца, которые не восстанавливаются при заряде.
Можно ли доливать электролит в такой аккумулятор? Уменьшение количества активного вещества электродов требует меньшего количества электролита, поэтому нельзя доливать кислоту или электролит, поскольку это приведет к ускоренному росту кристаллов сульфата и батарея выйдет из строя в результате падения емкости и осыпания пластин.
Заливается только дистиллированная вода.
Что заливают в аккумулятор автомобиля при его обслуживании
Часто у длительно работающих аккумуляторов наблюдается различный уровень электролита в раздельных банках. Что делать, если в некоторых банках мало жидкости? Доливается электролит или дистиллированная вода? Каждая банка в автомобильном аккумуляторе является отдельным аккумулятором, поэтому все вышесказанное относится к любому типу кислотных автомобильных аккумуляторных батарей и коррекция уровня электролита производится путем доливки дистиллированной воды. Впоследствии необходимо выполнить дополнительный цикл заряда и разряда. Повторяя процесс несколько раз, можно полностью восстановить емкость батареи.
Повышение плотности допускается только при смене сезона. Зимой плотность электролита должна быть больше для предупреждения перемерзания при низких температурах. Перед тем, как доливать электролит, измеряют его плотность. О том, как это сделать, читайте в этой статье.
После окончания сезона холодов, плотность опять уменьшают до меньшего значения, так как эксплуатация аккумулятора с высокой плотностью может привести к сульфатации пластин, потере емкости и осыпанию активной массы. Последнее служит причиной междуэлектродного замыкания. Аккумуляторы с таким дефектом не подлежат восстановлению.
Как доливается вода в аккумулятор
Чтобы правильно залить воду при понижении уровня в банках, нужно выкрутить заливные пробки и замерять текущий уровень. Количество жидкости над поверхностью пластин должно быть в пределах 10-15 мм. Добавить воду можно при помощи лейки или струбцины, а попавшую на поверхность батареи вытереть сухой тряпкой, чтобы не образовывался проводящий слой, ведущий к повышенному саморазряду аккумулятора. Превышать уровень также нежелательно, поскольку снизится плотность, а это опасно зимой. При кипении во время заряда электролит будет выплескиваться через дренажные отверстия, вызывая коррозию электродов и металлических частей автомобиля.
Кислота на поверхности аккумулятора повышает саморазряд батареи.
Как проверить уровень электролита и плотность
АКБ автомобиля
В любом автомобиле есть элемент, обеспечивающий все узлы автомобиля электричеством – аккумулятор. Не стоит забывать, что за ним нужно следить, и соблюдать правила эксплуатации. Одним из главных элементов автомобильной батареи является электролит.
Уменьшение плотности или уровня электролита может привести АКБ в негодность или к быстрому разряду, что в свою очередь не позволит завести двигатель автомобиля.
Как проверить уровень электролита и его плотность?
Содержание статьи:
Электролит
Электролит в АКБ закончился
От электролита в аккумуляторе зависит практически любой процесс – это жидкость, в которой протекают все химические процессы аккумулятора, и вырабатывается электричество. Состоит он из смеси кислоты и дистиллированной воды (приблизительное соотношение 35% к 65%).
Прежде всего, необходимо соблюдать уровень раствора внутри аккумулятора:
- Если уровень ниже нормы, то это приведёт к оголению пластин батареи и осыпанию пластин аккумулятора.
- Когда уровень выше — это тоже плохо. В летнее время, это может быть не очень заметно, но зимой, из-за повышенного уровня электролит может замёрзнуть, и не просто замёрзнуть, а полностью «разорвать» корпус АКБ.
Можно сделать логичный вывод, что соблюдать оптимальный уровень электролита в автомобильном аккумуляторе – прямая необходимость.
Проверка уровня
В домашних условиях можно проверить уровень электролита двумя способами:
- Если корпус батареи прозрачный, то
Проверка уровня электролита в АКБ
проблем с определением уровня не возникнет – на корпусе есть отметки о минимальном и максимальном значении жидкости, внутри банок, на которые необходимо будет ориентироваться.
Если корпус аккумулятора – непрозрачный, то подойдёт второй способ. - Проверка происходит пластиковой или стеклянной трубкой, диаметром от 3 до 6 мм. Откручивается пробка банки, и опускается трубка, до момента соприкосновения с пластинами. Необходимо измерить, на сколько миллиметров опустилась трубка. Нормой считается 12 мм. Это действие проводится для каждой банки батареи.
Если корпус аккумулятора – непрозрачный, то подойдёт второй способ.Если уровень выше максимального, то необходимо изъять лишнее. Делается это специальным шприцем – с помощью него можно доливать и откачивать электролит и воду.
Проверить электролит в необслуживаемом аккумуляторе (например, Varta E23 12V 70AH) можно, используя специальные отметки, предусмотренные производителем. Иногда дополнительно используется индикатор заряда (не на всех АКБ).
Как проверить уровень электролита можно увидеть на видео.
Плотность
Проверить плотность электролита в аккумуляторе достаточно просто.
Необходимо иметь только специальный прибор – ареометр (советует большинство автолюбителей и экспертов) или денсиметр. Из-за большей распространённости будет рассмотрен способ замера ареометром.
Обслуживаемые
Добавление дистиллированной воды

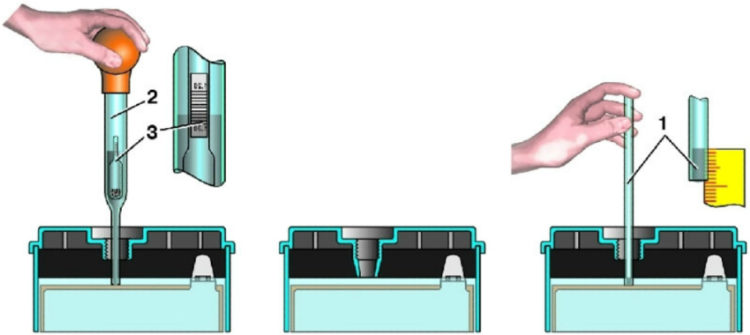

Для проведения измерений обслуживаемого АКБ понадобится: груша (для откачивания электролита), ареометр, колба, дистиллированная вода и электролит (на случай, если придётся повышать или понижать плотность).
Процесс замера осуществляется по пунктам:
- Откачать грушей часть электролита из банки (количество, необходимое для измерения).
- Поместить раствор в специально подготовленную колбу.
- Поставить ареометр в колбу. Значение, которое он покажет – плотность электролита в банке аккумулятора.
После этого кислота из колбы перемещается обратно в АКБ (если значение соответствует норме) колба промывается, и пункты 1,2,3 повторяются для каждой банки, поочерёдно.
Важно: проверить плотность электролита ареометром несложно, но необходимо соблюдать технику безопасности, и производить все действия только в защитных очках и перчатках.
Проверка ареометром
Нормальное значение плотности – 1.27 г/см3 (для регионов с холодным климатом – 1.29г/см3) Разница между банками может составлять не более 0.1 г/см3.Если показатели отклоняются от нормы, то необходимо «подогнать» плотность до нужного уровня. Для этого понадобятся электролит и дистиллированная вода.
Для повышения плотности нужно сделать следующее:
- Выкачать как можно больше раствора из банки, и поместить его в колбу (чтобы высчитать количество выкачанного раствора).
- Долить электролит в банку (объём должен быть равен половине, от изъятого).
- Закрыть банку, и покачать/потрясти АКБ для смешивания раствора.
- Провести замер, и если показатели не соответствуют норме – повторить первые три пункта.
- Когда показатели будут оптимальными – разницу долить дистиллированной водой.
Есть и другие способы повышения плотности, но вышеописанный – один из самых простых.
Чтобы снизить плотность необходимо добавить дистиллированную воду, подождать, пока раствор смешается, и снова провести замер. Повторять эту процедуру нужно, пока не будут достигнуты нужные показатели.
Необслуживаемые
Необслуживаемый АКБ
Для измерения плотности в батареях необслуживаемого типа, можно использовать небольшой «глазок», который необходимо выкрутить, чтобы произвести замер. Но правильно и точно определить плотность не получится – таким способом, можно узнать только плотность электролита в одной банке.
Нужно отметить, что не на всех АКБ есть такие «глазки». Изначально, для необслуживаемых аккумуляторов (Варта и др.) не предусмотрены какие-либо действия с электролитом – поэтому и отсутствует доступ к банкам обыкновенными методами.
Итог можно подвести следующий: являясь владельцем обслуживаемого или необслуживаемого аккумулятора необходимо помнить, что за состоянием батареи необходимо следить, а за электролитом – в первую очередь. Ведь от электролита зависит: заведётся ли машина, и будет ли авто обеспечено электричеством или нет.
Уровень электролита в автомобильном аккумуляторе
От состояния аккумулятора зависит, сможете вы завести мотор своего автомобиля, или нет. Прочитав статью, вы узнаете, что влияет на уровень электролита и научитесь определять и регулировать его. Вы узнаете, как уровень электролита влияет на состояние аккумулятора и почему падение уровня снижает не только емкость, но и ресурс аккумуляторной батареи.
Что влияет на уровень электролита
Для ответа на этот вопрос, необходимо понимать, что происходит внутри аккумулятора во время заряда и разряда. При подаче зарядного тока диоксид свинца на катоде (отрицательном контакте) отдает не только свободные электроны, но и молекулы кислорода, превращаясь в свинец. На аноде (положительном электроде) наоборот, свинец впитывает из электролита электроны и молекулы кислорода, превращаясь в диоксид свинца. В обоих процессах из электролита выделяется свободный водород и незначительное количество кислорода, которые уходят в атмосферу.
Чем сильней зарядный или разрядный ток, тем больше водорода и кислорода уходит в атмосферу. Помимо этого сильный зарядный или разрядный ток приводит к закипанию электролита, в результате чего в атмосферу уходит не только чистый водород и кислород, но и водяной пар. Все это со временем приводит к падению уровня электролита. Этот процесс происходит в любом аккумуляторе.
Почему снижается уровень
Если уровень электролита падает настолько, что открывает свинцовые пластины, то ресурс аккумулятора резко снижается. Это вызвано тем, что в реакции окисления и восстановления вмешивается газообразный кислород из атмосферы. В результате баланс чистого свинца и его диоксида меняется, а вместе с ним падает емкость и рабочее напряжение аккумулятора. Добавление дистиллированной воды позволяет остановить дальнейшее разрушение пластин, но не может восстановить их состояние. Еще одна причина, по которой может падать уровень электролита – механическое повреждение корпуса. Даже небольшая трещина, которую очень сложно заметить невооруженным взглядом, может стать причиной потери электролита.
При утечке в размере 1 капли в час, за месяц аккумулятор потеряет 30-50 миллилитров электролита. Примерно 0,5 литра в течение года, то есть почти весь электролит одной банки аккумулятора.
Как проверить и восстановить уровень электролита
Для проверки электролита вам понадобятся:
- чистая тряпка, чтобы очистить его поверхность от грязи;
- широкая (не менее 1 см) плоская отвертка, с помощью которой вы будете откручивать заливные пробки;
- фонарик.
Откройте капот и осмотрите аккумулятор. На некоторых автомобилях для проверки и доливки электролита приходится снимать аккумулятор. Если ничто не мешает выкручивать пробки и пользоваться фонариком, то тряпкой очистите аккумулятор от пыли, грязи и капелек жидкости. Его поверхность должна быть сухой и чистой. Если заливные пробки закрыты пластиковой накладкой, то снимите ее. Затем выкрутите все пробки и уберите их в сторону. Уровень электролита должен быть на 1,5-2 см ниже поверхности аккумулятора.
Для более точной проверки уровня необходима стеклянная или пластиковая палочка. Вставьте ее в заливное отверстие и доведите до верхнего края пластин. Уровень электролита должен превышать пластины на 1,5-2 см. Если уровень ниже и, вы не видите электролит, посветите в заливное отверстие фонариком. Если видны пластины, значит, ресурс аккумулятора уже пострадал. Если восстановить уровень и плотность электролита, то он будет давать нормальный ток, но емкость снизится.
Если уровень электролита меньше, чем должен быть, проверьте его с помощью ареометра, который можно купить в любом автомагазине. Если плотность электролита разряженного аккумулятора ниже 1,2 г/см³, а полностью заряженного ниже 1,29 г/см³, проблема в корпусе аккумулятора. Испарение кислорода и водорода уменьшает объем, но повышает плотность электролита выше стандартной. Утечка не только снижает объем, но и не меняет плотности электролита. Аккумулятор, который теряет электролит чинить бесполезно, в большинстве случаев трещина незаметна.
Иначе вокруг аккумулятора было бы мокрое пятно.
Убедившись, что проблема не в утечке электролита, приступайте в восстановлению его уровня. Для этого используйте только дистиллированную воду. Желательно наливать ее с помощью лейки. Это позволит избежать разлива воды по поверхности аккумулятора и попадания в банки различных загрязняющих веществ, которые станут участниками химических реакций. Заливайте воду тонкой струйкой, это позволит избежать превышения уровня. Подняв уровень электролита, прочистите отверстие (сапун) пробки и вкрутите ее в аккумулятор. Так поступите с каждой банкой аккумулятора.
Как проверить аккумулятор: плотность и уровень электролита
И снова здравствуйте! В прежних выпусках мы не раз говорили о том, как ухаживать за аккумуляторами разных типов, в том числе и необслуживаемыми. Именно эти устройства вырабатывают ток, необходимый для запуска двигателя и работы многочисленных приборов.
Предлагаю обсудить, как проверить аккумулятор разными способами: от народных до инженерных.
Начинаем с наружного осмотра
Поскольку без автомобильной АКБ нет возможности запустить мотор (можно, если схитрить), то следить за состоянием батареи просто необходимо. Поэтому нам необходимо обладать знаниями о том, как осуществлять проверку ее работоспособности. Начнем с визуального осмотра аккумулятора. Необходимо, чтобы ее наружная поверхность была чистой и не иметь видимых повреждений. То же самое относится к состоянию его клемм. Зачастую уже на этом этапе видно, есть ли какие-либо проблемы с его работоспособностью. Окисленные и загрязненные клеммы могут свидетельствовать о том, что батарея перегревается из-за замыкания секций внутри нее.
Итак, визуальная оценка работоспособности АКБ включает в себя следующие моменты:
- целостность и общая сохранность корпуса изделия;
- чистота клемм и отсутствие потеков белого и зеленого цвета;
- отсутствие больших массивов пыли, грязи, следов подтекания электролита;
- плотная фиксация клемм крепежными элементами.
Почему на это важно обращать внимание?
Грязный корпус батареи или влага на нем сверху приведет к быстрому саморазряду. То же самое касается неплотно затянутых клемм. Сопротивление в таких местах увеличивается, и батарея не способна выдать пусковой ток прежней величины.
Соответственно, двигатель запускается с большим трудом, а заряд в ходе движения ухудшается.
Используем мультиметр для проверки
Самый распространенный и надежный способ проверить АКБ на работоспособность — использовать для этого специальное приспособление. Делается это обычно мультиметром. С его помощью устанавливается напряжение на клеммах. Лучше делать это после того, как авто постояло ночь на стоянке или в гараже.
Параметры прибора должны быть выставлены для измерения постоянного напряжения. Соответствующим образом следует выставить и провода: красный — на положительную полярность, черный — в СОМ.
Состояние батареи оценивается следующим образом. Если показания прибора находятся на уровне 12,6–12,9 Вольт, значит, батарея заряжена полностью. Чуть меньшие значения в 12,1–12,3 уже будут свидетельствовать о том, что емкость аккумулятора составляет всего лишь 50% от положенной. Если же они на уровне 11,5–11,8 Вольт, значит, Ваша АКБ разряжена.
О чем говорит уровень в банках
Плотность электролита — вот еще один критерий, который необходимо проверять.
Для проверки плотности содержимого понадобится ареометр. Это разновидность прибора, который представляет собой специальный поплавок. Чтобы сделать замеры, банки поочередно открывают и погружают в них прибор. Плотность во-первых зависит от температуры воздуха, при которой проводятся замеры, а во-вторых от климата в котором будет эксплуатироваться автомобиль.
Обратите внимание, что плотность указана для температуры +15 гр. по Цельсию.
На каждые 5 градусов изменения температуры вводим поправку 0,01 гр/куб. см. То есть если норма 1,27 при +15, то тот же АКБ при +25 градусах покажет 1,29, а при ‑5 будет 1,23 гр/куб. см.Конечно, это касается только аккумуляторов обслуживаемого типа. Необходимо проводить и периодический внешний осмотр наличия электролита в банках.
Проверку уровня проводят стеклянной трубкой, которую опускают в банку до пластин, далее закрывают верхний конец пальцем (как показано на рисунке).
Уровень электролита должен быть выше на 10 — 15 мм. уровня пластин.
Если уровня электролита недостаточно, нужно долить внутрь дистиллированную жидкость, но сначала убедитесь в том, что корпус не имеет явных повреждений, через которые может произойти утечка.
Но помните, что у аккумулятора есть срок службы и пытаться реанимировать очень старую батарею практически бесполезно.
Другие методики проверки заряда
Существует еще один способ проверки состояния АКБ — так называемой нагрузочной вилкой.
На самом деле это не столовый прибор, а устройство, совмещающее в себе функции вольтметра и приспособления для замера нагрузочного напряжения. Для проведения замеров нужно строго соблюдать полярность. Длительность измерения не должна превышать 5‑ти секунд.
При подключении устройства к клеммам должно произойти искрение. Связано это с тем, что создается нагрузка, примерно такая же, как и в момент пуска двигателя. Такую проверку не стоит проводить слишком часто, чтобы не вывести АКБ из строя прежде времени. Если прибор показывает напряжение больше 10 Вольт — это говорит об исправности батареи.
В случае, когда нет возможности измерить заряд тестером, можно проверить исправность «дедовским» способом. Если внешний осмотр уже проведен, как писалось выше, и состояние клемм проверено, тогда поворачиваем ключ в замке, но не заводим двигатель. Теперь нужно включить все осветительные приборы в своей машине. Оставляем на 5 минут их включенными и наблюдаем. Если яркость света не поменялась за это время, значит, батарея в нормальном состоянии.
Как видим, уважаемые автомобилисты, существует немало техник и методик для проверки состояния АКБ автомобиля в домашних условиях или гараже. Разряженная батарея должна послужить сигналом — ее необходимо, во-первых, зарядить, а, во-вторых, понять, почему это произошло. И обязательно перед предстоящей дальней поездкой проверяйте АКБ своего автомобиля, а на исправном автомобиле можно ехать хоть на край света)) На сегодня будем прощаться. Встретимся на страницах новых публикаций. Пока!
С уважением, автор блога Андрей Кульпанов
Место для контестной рекламы
Автор:Admin
Монитор и датчик уровня электролита в батарее
Технические характеристики
| Типы батарей | Совместимы со всеми типами прозрачных заливных батарей |
|---|---|
| Активация сигнала тревоги температуры | 35 ° C (95 ° F), ± 2 ° C (3,5 ° F) 49 ° C (120 ° F), ± 2 ° C (3,5 ° F) 63 ° C (145 ° F), ± 2 ° C (3,5 ° F) Дополнительно: без предупреждения о температуре |
| Точность уровня | ± 2 мм (± 0,08 дюйма) над или под маркировкой линии |
| Входное напряжение | 12 В постоянного тока, настенный адаптер переменного / постоянного тока в комплекте стандарт Дополнительные входы напряжения доступны с дополнительным блоком питания |
| Выходные реле | SPDT реле с беспотенциальными контактами для: 1+ обнаружения низкого уровня электролита 4+ обнаружения низкого уровня электролита 1+ обнаружения высокой температуры 4+ высокой температуры обнаружения |
| Размеры: (Д x Ш x D) | Монитор: 17 6 х 80 х 51 мм (6. 9 x 1,6 x 3 дюйма) Датчик : 54 x 35 x 15 мм (2,2 x 1,4 x 0,8 дюйма) Базовая станция датчика : 65 x 52 x 14 мм (2,6 x 2,1 x 0,6 дюйма) Кабели: 1,25 мм шаг при длине 305 мм (12 дюймов) |
| Вес | Монитор ELM: 210 г (7,41 унции) |
Часто задаваемые вопросы
Как ELM контролирует температуру?
Датчик уровня электролита использует высокочувствительную температурную ИС, установленную в корпусе.
Как ELM контролирует электролит аккумулятора?
Инфракрасный.
Какая очистка аккумуляторных элементов требуется перед установкой системы ELM?
Каждый комплект ELM включает (1) рулон чистящих полотенец и (1) банку CRC PF Precision Cleaner. Очень важно очищать ячейки с помощью прилагаемого набора для очистки, чтобы датчики не упали с ячеек. Одно чистящее полотенце следует использовать для очистки не более чем (4) ячеек, а один баллончик со спреем для очистки подходит для 240 ячеек.
Имеется ли звуковая сигнализация для ELM?
ELM не имеет звуковой сигнализации, но можно использовать внешний.Контакты на выходах предупреждений полностью изолированы друг от друга и цепей датчиков, поэтому вы можете управлять ими любой цепью, световыми сигналами, звуковыми сигналами, двигателями, насосами и т. Д. Контакты рассчитаны на 15 ампер при 125 В переменного тока или 10 ампер при 277 В переменного тока. Между контактами и катушкой имеется номинальное напряжение 2 кВ (катушка подключена к цепям датчиков).
Как сбрасываются аварийные сигналы уровня электролита и температуры?
Аварийный сигнал уровня электролита срабатывает, если низкий уровень электролита обнаруживается в течение более 40 минут (для предотвращения спонтанного срабатывания сигнала тревоги).Когда сигнал уровня активен, он будет оставаться таковым до тех пор, пока уровень электролита не будет восстановлен и пока кнопка R / S не будет нажата на датчике вручную.
Температурный аварийный сигнал возникает, как только будет определена пороговая температура, он автоматически сбрасывается через 4 минуты.
Каковы рекомендации по установке датчика?
Датчик уровня электролита должен быть установлен вертикально в вертикальном положении. Он должен располагаться на поверхности банки так, чтобы линия «уровня» на датчике совпадала с линией «минимума» на банке.
Каковы минимальные зазоры вокруг датчиков на аккумуляторе?
Зазоры основаны на расстоянии выше и ниже «минимальной» линии на батарейном отсеке. Рамку датчика можно снять, чтобы уменьшить необходимые зазоры. Минимальная высота без рамки: 29 мм (1 1/8 дюйма) Типичная высота с рамой: 35 мм (1 3/8 дюйма) Минимальная глубина: 32 мм (1 1/4 дюйма).
Какова максимальная длина кабеля от монитора до датчиков?
Наибольшая длина кабеля от монитора датчика не должна превышать 300 футов (91 м).Как всегда, необходимо подключить полный контур от монитора к датчикам и обратно, чтобы избежать падения напряжения в системе.
Будет ли клейкая лента, используемая для крепления датчика, вызывать повреждение аккумуляторной батареи?
Клейкая лента на датчиках и подставках была тщательно протестирована и не повредит аккумуляторную батарею.
Какая потребляемая мощность у ELM?
Потребляемая мощность зависит от количества подключенных датчиков и количества обнаруженных неисправностей.Монитор потребляет 0,36 Вт; один датчик потребляет 0,024 Вт без сбоев. Общая потребляемая мощность для общих конфигураций системы без сбоев будет:
- 60-элементная система: 0,36 Вт + (60 * 0,024) = 1,44 Вт
- 120-элементная система: 0,36 Вт + (120 * 0,024) = 2,88 W
- 240-элементная система: 0,36 Вт + (240 * 0,024) = 5,76 Вт
Пиковая потребляемая мощность при 4+ сбоях уровня и температуры увеличит монитор до 1,44 Вт:
- 60-элементная система: 1 .44 Вт + (60 * 0,024) = 2,88 Вт макс.
- 120-элементная система: 1,44 Вт + (120 * 0,024) = 4,32 Вт макс.
- 240-элементная система: 1,44 Вт + (240 * 0,024) = 7,2 Вт макс.
Какая потребляемая мощность на датчик?
Один монитор и один датчик потребуют не более 0,1 А при 12 вольт.
Обучение работе с продуктом
Если вы хотите пройти обучение по конкретному продукту, свяжитесь напрямую с Eagle Eye. Мы предлагаем бесплатное обучение по телефону. Расценки могут быть предоставлены для обучения продукту на месте.Для получения дополнительной информации позвоните по телефону 1-877-805-3377 или напишите нам по адресу [email protected]. Оказываем своевременную поддержку по всем запросам.
Учебные курсы EEU
Eagle Eye University (EEU) предлагает запланированные курсы, адаптированные к конкретным аспектам критически важной энергетики. Все курсы также доступны в вашем регионе. Следующие курсы применимы к мониторингу уровня электролита.
Аккумулятор 101
2 марта 2020 г. — 3 марта 2020 г.Исчерпывающий обзор типов аккумуляторов и их использования в приложениях резервного питания
При запуске создается новый тип электролита для более качественных и дешевых литий-ионных аккумуляторов
(Физ.
org). Проблема с ионно-литиевыми батареями, которые используются в автомобилях, мобильных телефонах и других устройствах, заключается в том, что они не удерживают достаточно энергии относительно своего размера. Маленькие батареи означают постоянную подзарядку телефона, в то время как большие батареи добавляют много веса и стоимости к цене электромобиля. Большинство экспертов сходятся во мнении, что нужен новый вид электролита — материала, который находится между анодом и катодом в литий-ионной батарее. Теперь новый стартап думает, что нашел его. Новый материал, получивший название иолит, является огнестойким, не испаряется и способен удерживать больший заряд, чем существующие электролиты.
Стартап под названием Boulder Ionics, по-видимому, нашел способ получить большую отдачу от литий-ионных батарей, создав жидкий электролит из ионных солей, который работает лучше, чем что-либо другое, что используется в настоящее время. Они говорят, например, что обычный автомобильный аккумулятор, который используется в автомобилях с бензиновым двигателем для запуска двигателя с использованием нового электролита, будет уменьшен с нынешнего размера до чего-то не большего, чем фонарик.
К настоящему времени компания создала и продемонстрировала ключевые элементы своей технологии, и этого было достаточно, чтобы привлечь 4,3 миллиона долларов в инвестиционные фонды, что говорит о реалистичности заявлений компаний. Лучшим примером новой технологии может быть батарея сотового телефона, которая служит в десять раз дольше.
Компания заявляет, что новый электролит можно использовать также с так называемыми суперконденсаторами, которые представляют собой конденсаторы, которые заряжаются намного быстрее, чем стандартные, а также могут удерживать гораздо больший заряд.Такие суперконденсаторы до сих пор находили ограниченное применение из-за их высокой стоимости и ограниченного диапазона напряжений. Компания Boulder Ionics думает, что может изменить все это с помощью своего нового электролита, который проложит путь для более дешевых систем хранения для солнечных или ветряных ферм.
Другой способ использования нового электролита — это металл-воздушные батареи (те, которые используют окисление металла кислородом в воздухе для создания электричества), что теоретически может означать десятикратное увеличение мощности по сравнению с теми, которые используются в настоящее время.
В дополнение к особым свойствам нового электролита, Boulder Ionics заявляет, что разработала новый способ производства электролитов в целом, который намного быстрее, занимает меньше места и стоит меньше, чем традиционные методы, что, по их словам, означает, что они смогут продавать свои электролиты по гораздо более низкой цене, а это означает, что электромобили, наконец, могут упасть в цене, как, конечно, и обычные устройства бытовой электроники.
Фторидный челнок увеличивает емкость хранения
© 2012 Phys.Org
Ссылка :
Стартап создает новый тип электролита для более качественных и дешевых литий-ионных аккумуляторов (5 июня 2012 г.
)
получено 26 января 2021 г.
с https: // физ.org / news / 2012-06-startup-electrolyte-cheap-lithium-ion.html
Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.
ФАКТЫ О БАТАРЕЯХ И ДРУГАЯ ПОЛЕЗНАЯ ИНФОРМАЦИЯ
Продажа аккумуляторов в США
Звоните: 888-737-5681
ФАКТЫ О БАТАРЕЯХ И ДРУГАЯ ПОЛЕЗНАЯ ИНФОРМАЦИЯ
Прочтите следующее:
Прежде чем начать:? Убедитесь, что вы знаете напряжение вашей системы, размер батарейного отсека (длину, ширину и высоту) и ваши потребности в энергии.
? Определите, хотите ли вы использовать залитую батарею Deep Cycle Gel или Cycling AGM.
Шаг 1: Определите напряжение вашей батареи и сколько использовать
1-1 Исходя из напряжения вашей системы, вы должны сначала решить, какая батарея необходима и сколько использовать, чтобы удовлетворить ваши требования. Например, вы можете подключить серию из восьми батарей на 6 В, шести батарей на 8 В или четырех батарей на 12 В для 48-вольтовой системы. Размер аккумуляторного отсека, ваши требования к производительности и стоимость могут ограничивать ваши возможности.
1-2 Убедитесь, что между батареями достаточно места, чтобы обеспечить незначительное расширение батареи, которое происходит во время использования, и обеспечить надлежащий воздушный поток для снижения температуры батареи в жарких условиях.
СОВЕТ: Последовательное подключение аккумуляторов не увеличивает емкость аккумуляторов; он просто увеличивает общее напряжение в соответствии с требованиями вашей системы.
Как только ваши требования к напряжению будут выполнены, вы можете удвоить батареи при параллельном подключении, если позволит пространство, тем самым удвоив емкость батареи.См. Диаграммы ниже.
| Соединение серии | |
Для увеличения напряжения подключите батареи последовательно. Это не увеличит емкость системы. Пример: Напряжение системы: 6 В + 6 В = 12 В | Для увеличения напряжения соедините батареи последовательно. |
Параллельное соединение | |
Для увеличения емкости подключите батареи параллельно. Это не приведет к увеличению напряжения в системе. Пример: Напряжение системы: 6 В | Для увеличения емкости в ампер-часах подключите батареи параллельно. |
Серия / Параллельное соединение | |
Для увеличения напряжения и емкости подключите дополнительные батареи последовательно и параллельно. Пример: Напряжение системы: 6 В + 6 В = 12 В | Для увеличения напряжения и емкости ампер-часов подключите батарей последовательно / параллельно. |
Шаг 2.
Выберите лучшую модель аккумулятора.
2-1 При выборе модели аккумулятора сначала учитывайте объем аккумуляторного отсека, поскольку это может ограничить ваши возможности. В пределах вашего размера у вас может быть несколько вариантов батареи на выбор. Например, вы можете использовать Т-105 или Т-125 в одном помещении, поскольку они имеют одинаковый физический размер. Разница между этими батареями заключается в количестве энергии, которое они могут предложить.
2-2 Затем рассмотрите свои потребности в энергии.При замене существующей батареи используйте ее как ориентир. Если ваша старая батарея обеспечивала достаточно энергии, ее можно заменить батареей аналогичной емкости. Если вам нужно больше энергии, вы можете увеличить ее, а если вам нужно меньше энергии, вы можете уменьшить ее.
СОВЕТ: Если вы не знаете, какую батарею использовать, обратитесь к производителю оборудования для получения рекомендованной спецификации батареи.
Trojan Battery также предлагает отличную техническую поддержку, предоставляемую штатными разработчиками приложений, чтобы помочь вам выбрать идеальные батареи.
Шаг 3. Выберите наиболее подходящий терминал.
3-1 Наконец, определите, какой вариант терминала лучше всего соответствует вашим потребностям, исходя из типа кабельных соединений, которые вы планируете использовать. Найдите клеммы, доступные для выбранной вами батареи. (Чтобы сделать свой выбор, см. Последнюю страницу этого руководства, чтобы узнать о доступных терминалах.)
СОВЕТ: Убедитесь, что вы используете кабель подходящего размера при подключении батарей, чтобы не перегревать соединения.
Тип батареи
Свинцово-кислотные батареи обычно классифицируются по применению (для чего они используются) и по конструкции (как они сделаны). Основное применение — автомобилестроение, в котором аккумулятор используется для запуска и освещения.
Глубокий цикл — еще одно важное применение, но обычно разбивается на более конкретные приложения, такие как жилые автофургоны, автомобили для гольфа, возобновляемые источники энергии и морские перевозки.
Существует два популярных типа конструкции: залитые батареи (влажные) и батареи VRLA (свинцово-кислотные батареи с регулируемым клапаном) .В затопленных типах электролит представляет собой раствор серной кислоты и воды, который может вылиться при опрокидывании аккумулятора. В батареях VRLA электролит суспендирован в геле или стекловолокне (технология AGM), что позволяет устанавливать эти батареи в различных положениях.
Перед началом работы обязательно укажите тип используемой батареи. В этом разделе рассматривается зарядка и техническое обслуживание залитых аккумуляторов и аккумуляторов VRLA.
Инспекция
Существует множество инструментов, которые могут помочь в правильном уходе и обслуживании аккумуляторов.
Ниже приводится список основных элементов, которые троянец рекомендует для этой задачи: Рекомендуемое оборудование:
|
|
ВНИМАНИЕ: Всегда надевайте защитную одежду, перчатки и очки при работе с аккумуляторами, электролитом и зарядкой аккумулятора.
Батареи следует регулярно тщательно осматривать для выявления и устранения потенциальных проблем, прежде чем они могут причинить вред. Это отличная идея начать эту процедуру сразу после получения батареек.
Inspection Guildlines:
1. Изучите внешний вид батареи.
- Ищите трещины в контейнере.
- Верхняя часть батареи, стойки и соединения должны быть чистыми, без грязи, жидкостей и коррозии.Если батареи загрязнены, обратитесь к разделу «Очистка», чтобы узнать о правильной процедуре очистки.
- Отремонтируйте или замените поврежденные батареи.
2. Любая жидкость на батарее или вокруг нее может указывать на то, что электролит проливается, выщелачивается или вытекает.
- Протекающие батареи необходимо отремонтировать или заменить.
3. Проверьте все кабели аккумуляторной батареи и их соединения.
- Внимательно посмотрите на незакрепленные или поврежденные детали.
- Кабели аккумулятора не должны быть повреждены; Оборванные или изношенные кабели могут быть чрезвычайно опасными.
- Замените любой подозрительный кабель.
Правильные значения крутящего момента для соединительного оборудования:
| Затопленный | Автомобильная промышленность 50-70 дюймов-фунтов Сторона 70-90 дюймов-фунтов Гайка крыльев 95-105 дюймов-фунтов LPT 95-105 дюймов-фунтов Шпилька 120-180 дюймов-фунтов LT 100-120 дюймов-фунтов |
| VRLA | Кнопка от 90 до 100 дюймов на фунт LT 100–120 дюймов на фунт |
| ВНИМАНИЕ: Не перетягивайте клеммы.  Это может привести к поломке стойки, ее расплавлению или возгоранию. | |
КАК ПРОВЕРИТЬ БАТАРЕЮ?
|
