зачем нужны плотномеры, какие виды бывают и как ими работать
Практически каждый автолюбитель, пользующийся обслуживаемым аккумулятором, рано или поздно сталкивается с необходимостью контроля плотности электролита в батарее. Именно от этого показателя зависит надежность и срок службы АКБ, а значит, ареометр для электролита – один из самых необходимых инструментов любого водителя.
Содержание
- Для чего нужны и какие бывают
- Приборы постоянного объема
- Плотномеры с постоянной массой
- Отличие ареометров по назначению
- Как замерить плотность в аккумуляторе
- Дополнительные функции плотномеров
Для чего нужны и какие бывают
Ареометры служат для измерения удельной плотности жидкостей и согласно своему назначению нередко называются плотномерами. Существующие на сегодня приборы подразделяются на два класса:
- Постоянного объема.
- Постоянной массы.
В основе работы устройств обоих классов лежит закон Архимеда, хотя измерение плотности проводится ими по абсолютно разным методикам.
Приборы постоянного объема
Классический плотномер этого вида представляет собой небольшую чашку или полый шар с чашкой, на бортике которых нанесена черта. Для измерения чашку (шар) опускают на поверхность жидкости и при помощи разнокалиберных гирь, идущих в комплекте, добиваются погружения прибора до черты. Затем подсчитывается общий вес гирек, который при помощи специальной таблицы пересчитывается в удельную плотность. Ареометры постоянной массы имеют высокую точность, просты по конструкции, дешевы, но ввиду достаточно кропотливого и длительного процесса измерения получили распространение лишь в качестве лабораторных.
Ареометр для измерения характеристик спиртосодержащих жидкостей (спиртометр)
Плотномеры с постоянной массой
Прибор представляет собой герметичную колбу – поплавок, в нижней части которой находится грузик определенной и неизменной массы.
Верхняя часть поплавка отградуирована в тех или иных единицах. Поскольку объем и масса прибора постоянны, глубина его погружения напрямую зависит от плотности жидкости. Для измерения ареометр погружается в жидкость, а показания считываются непосредственно со шкалы. Очевидно, что работать с таким устройством гораздо проще, и именно по этой причине плотномеры постоянной массы, а иначе денсиметры, получили самое широкое распространение практически во всех сферах, включая и бытовую.
Ареометр постоянной массы тонет тем сильнее, чем плотнее (тяжелее) жидкость
Существует и еще один вид ареометров для аккумулятора, которые имеют набор поплавков одинакового объема, но различного веса. Измерение таким прибором производят погружением в жидкость сразу всех поплавков, а плотность определяют по количеству всплывших/утонувших.
В этом плотномере для электролита используется 7 поплавков, каждый из которых реагирует всплытием только на «свою» плотность
Денсиметры такого типа имеют невысокую точность и обычно называются индикаторами плотности.
Отличие ареометров по назначению
Несмотря на то что практически все ареометры служат для измерения плотности и работают по одному принципу, они могут иметь разное назначение, что необходимо учитывать при выборе прибора. Согласно существующим государственным стандартам, плотномеры разделяются на следующие виды:
- Приборы общего назначения.
- Денсиметры для электролита. Служит для контроля плотности кислотного электролита в АКБ.
- Для нефтепродуктов. С их помощью измеряют качество нефтепродуктов.
- Спиртометры. Показывают количественное содержание спирта в алкогольных напитках.
- Лактометры. Позволяют определить жирность и другие характеристики молока.
- Медицинские. Для проверки удельной плотности урины при лабораторных анализах.
- Сахарометры. Позволяют измерить количество сахара в жидкости.
- Солемеры. Используются для контроля жесткости воды.
Чем же отличаются эти приборы один от другого? По принципу и методике измерения, как было замечено выше, ничем.
Основное отличие состоит в измеряемом диапазоне плотности и градуировке шкалы. Спиртометр, к примеру, измеряет плотность в диапазоне 0.79–0.99 г/см. куб., а вид ареометра для электролита – 1.1–1.4 г/см. куб. Таким образом, первый будет свободно плавать на поверхности электролита, второй утонет в спирте полностью. Кроме того, шкала спиртометра обычно градуируется в процентах объема («градусах»), а плотность электролита измеряют в граммах на кубический сантиметр или килограммах на кубический метр.
Спиртометр (вверху) проградуирован в процентах, а шкала ареометра для электролита выражена в кг/м. куб.
Такие же проблемы возникнут и с другими видами приборов, если попытаться использовать их не по назначению. Исключение может составлять лишь универсальный плотномер. Как правило, он имеет очень большой диапазон измерений, а его шкала отградуирована в стандартных единицах плотности – г/см.
куб. (кг/м. куб.).
Как замерить плотность в аккумуляторе
Как видно из конструкции классического ареометра – денсиметра, замерить плотность электролита прямо в секции автомобильного аккумулятора им практически невозможно – прибор просто некуда опускать. Как быть? Сливать рабочую жидкость, имеющую в своем составе серную кислоту с батареи весом в 15 кг для измерения, занимающего минуту времени? Нет, кончено! Практически любой автомобильный ареометр комплектуется специальной колбой с грушей и наконечником для забора электролита:

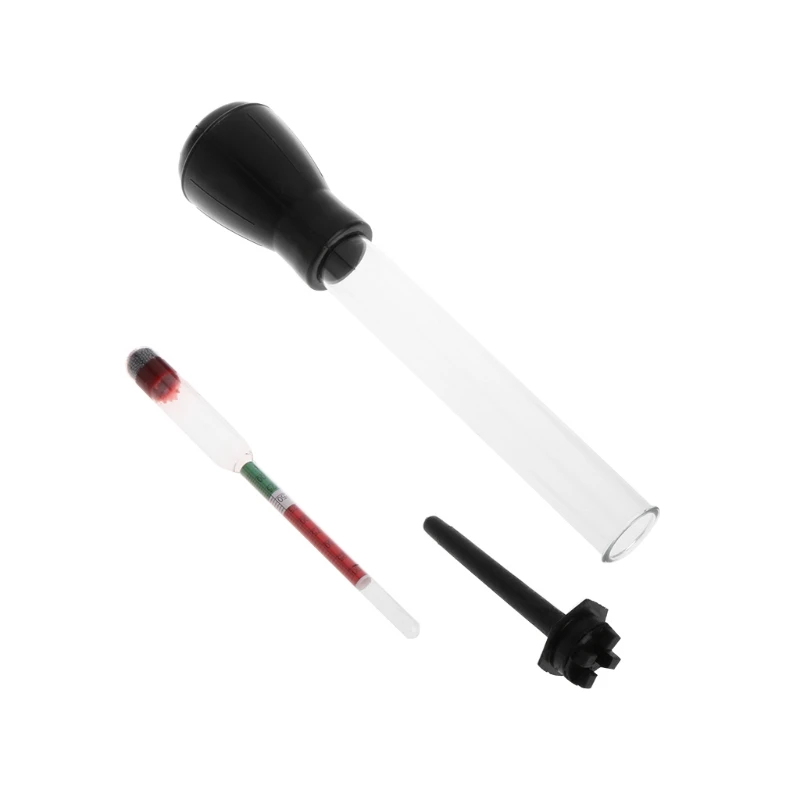

Автомобильный ареометр имеет в своем составе специальный разборный «шприц»
Но прежде чем заняться работой с ареометром, необходимо подготовить рабочее место и запастись некоторыми принадлежностями, среди которых:
- резиновые перчатки;
- защитные очки;
- резиновый фартук;
- емкость с водой;
- раствор пищевой соды;
- ветошь.
Сам аккумулятор необходимо установить на устойчивый стол или верстак и обеспечить хорошее освещение.
Если решено проверить плотность электролита, не вынимая батарею из авто, то нужно как минимум обеспечить моторный отсек светом. Возможно, кто-то посчитает, что защитных средств перечислено с избытком, а работать можно стоя на коленках в позе «Зю». Это абсолютно ошибочное мнение, поскольку серная кислота – исключительно едкая и опасная жидкость. Несмотря на то, что кислота в батарее не концентрированная, лишь одной капли электролита, попавшей в глаз, достаточно для того, чтобы гарантированно потерять зрение. И это не говоря уже о таких «мелочах», как испорченная одежда и глубокие ожоги кожи.
Итак, все приготовлено, а автомобильный ареометр собран:

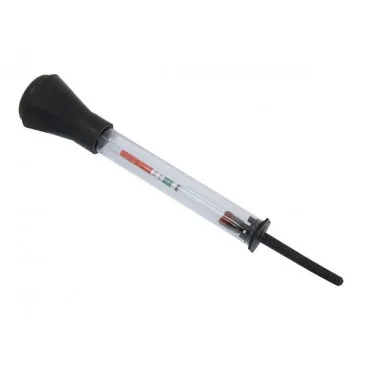

Плотномер в сборе
Прежде всего, необходимо тщательно протереть корпус аккумулятора от пыли. Если вокруг пробок есть потеки, то лучше использовать тряпку, смоченную в растворе соды. Далее отвинчиваются пробки во всех секциях.
После нажатия на грушу наконечник прибора погружается в секцию до упора и груша медленно отпускается. Поднявшийся в колбу электролит заставит поплавок ареометра всплыть. Теперь достаточно посмотреть, на какой отметке шкалы находится уровень электролита:
В этой секции плотность электролита составляет 1.2 кг/м. куб.
После проведения измерения жидкость из шприца нужно выдавить глубоким, но осторожным нажатием на грушу.
Если для измерения используется многопоплавковый индикатор, то действия проводят в том же порядке, но плотность электролита определяют по количеству всплывших поплавков, ориентируясь по шкале, нанесенной на корпус устройства:
Плотность электролита в секции примерно 1.23 кг/м. куб.
После окончания работ шприц разбирается, а все части его промываются в большом количестве проточной воды и просушиваются. Поскольку многопоплавковый индикатор чаще всего неразборный, он просто промывается проточной водой, в том числе и изнутри.
Дополнительные функции плотномеров
Некоторые ареометры оснащены дополнительными функциями. К примеру, прибор, фото которого приведено ниже, позволяет измерять и плотность тосола в системе охлаждения:

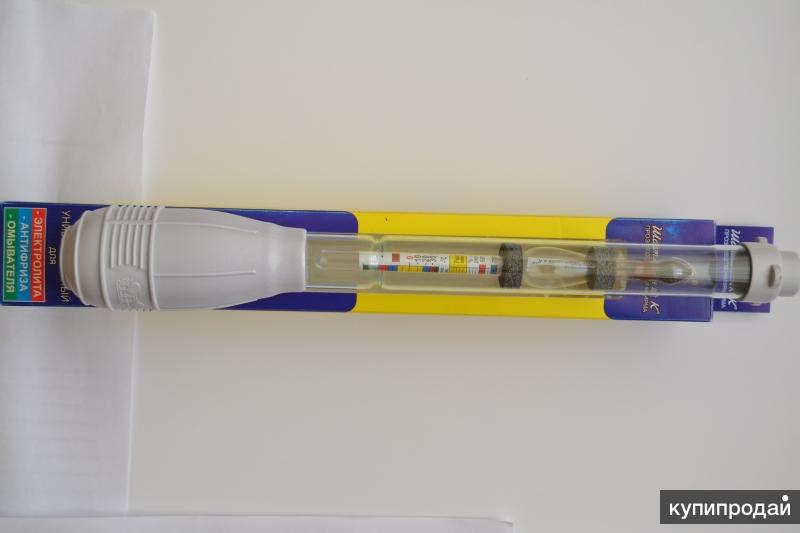

Этот ареометр имеет отдельные шкалы для измерения плотности электролита и тосола
Любопытно то, что шкала для тосола отградуирована в градусах Цельсия. Почему? Дело в том, что плотность охлаждающей жидкости измеряется для того, чтобы узнать ее точку замерзания. Но узнав плотность, придется пересчитывать ее в градусы по специальной таблице. С таким прибором, как на фото выше, этого делать не нужно, поскольку плотность уже пересчитана в градусы изготовителем.
Еще один вид плотномеров – устройства со встроенным термометром. Такие приборы необходимы для измерения плотности жидкостей, имеющих большой температурный коэффициент расширения (ТКР).
К примеру, бензина. Кислотный же электролит имеет относительно небольшой ТКР, а аккумуляторы обычно обслуживаются при комнатной температуре, поэтому автоареометры, как правило, встроенных термометров не имеют.
Ареометр для нефтепродуктов со встроенным термометром
Ну и, конечно, любой автомобильный ареометр может использоваться в качестве груши для доливки дистиллированной воды в секции АКБ.

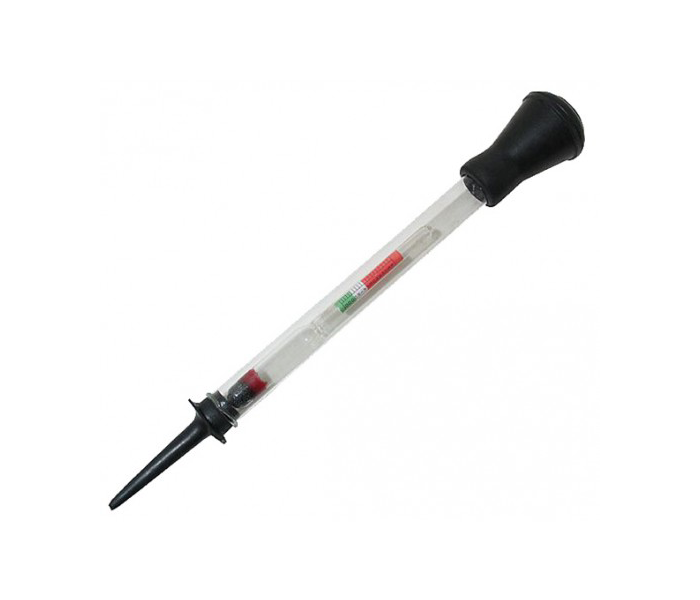

Ареометр для измерения плотности электролита Sparta
