RCA выход на магнитоле — что это и для чего он нужен?

Приветствую друзья! Сегодня мы поговорим про магнитолы, а точнее, про разьемы RCA — постараемся узнать что это и зачем нужно. Напишу все простыми словами.

RCA выход на магнитоле — что это такое?

Разьемы для подключения внешнего усилителя, активного сабвуфера.

Простыми словами — эти разьемы нужны для вывода звука. Но без усиления. То есть просто вывод звука — а вы что хотите, то и делайте с ним. Но чаще всего к ним подключают усилитель, который усиливает сигнал и направляет его потом на колонки (динамики). Может быть выход и под сабвуфер — это означает что выход выдает не просто звук, а только низкую частоту, которую воспроизводит потом уже сабвуфер. Однако вполне возможно что саб самостоятельно способен разделить частоты и воспроизводить только низкую, все зависит от модели саба. PS: на заметку, низкая частота это просто басс, чтобы было понятно.

Внешний вид разьемов RCA:

Аудиосигнал в разьемах RCA — подразумевает некий уровень тока. Обычно это до 2 вольт, но в моделях премиум класса ток может быть 4.5-5 вольт, что очень неплохо. Почему? Машина является источником большого количества помех и чем выше будет уровень полезного сигнала, тем меньше будут заметны помехи, которые идут от электронных систем автомобиля. Какой вывод? Старайтесь покупать хорошие качественные магнитолы.

Количество выходов RCA

Одна пара. Часто присутствует даже в самых недорогих моделях. Предназначены для подключения сабвуфера. Иногда магнитола умеет управлять уровнем этого выхода, бывает что даже есть встроенный фильтр LPF (в самых бюджетных моделях отсутствует).
Две пары. Можно подключить две пары колонок — тыловые и фронтальные. Либо только одну пару + саб. Присутствуют в магнитолах средней ценовой категории, в них уже могут быть настройки сабвуфера, настройки для включения фильтра низких частот (HPF).
Три пары. Когда три пары разьемов — можно создать полноценную аудио систему из фронтальных колонок, тыловых и саба. Кроме этого у магнитолы может присутствовать встроенный кроссовер или процессор.

Другими словами смотрите также на количество разьемов RCA. Чем их больше, тем более качественную систему можно будет собрать, что конечно отразится на звуке. Но учтите, что лучше брать магнитолы от известных компаний. Лучше 2 порта на магнитоле от нормальной фирмы, чем 4 от китайской.

Также обязательно читайте инструкцию.

Заключение

Главное выяснили:

RCA выход на магнитоле — для подключения внешнего усилителя или активного сабвуфер.

Надеюсь информация оказалась полезной. Удачи и добра, до новых встреч друзья.

Amp c для чего этот провод

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.

Подсоединение магнитолы

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Обозначения кнопок	Функция кнопок
AF	Другая частота RDS, автоматический поиск при плохом приеме
ALL OFF	Все выключено
AMS	Музыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий
ANG	Регулировка панели
ATA	Автоматически включается радио при выключении и перемотке медиатреков
ATT	Быстро уменьшает громкость
BAND	Выбор радиоприемника
BEER	Включение звукового сопровождения нажатия кнопок
Blank Skip	Пропускает паузы более 8 секунд
BMS	Компенсирует низкие частоты при падении за счет основного устройства
BTM	Запоминает качественную частоту сильных станций
CLK ADJ	Регулирует время
COLOR	Цвет
DISP	Активация дисплея
DNPP	Выбор CD в чейнджере
DNPS	Ввод названий дисков
DSP	Активация звукового процессора
EJECT	Извлечь кассету в кассетном приемнике или диск
EON	Прием дорожной информации
FUNCTION	Переключает наиболее используемые функции
INTO SCAN	Воспроизводит запись по 10 с для поиска
LOS	Ищет станции, пропуская со слабым приемом
LOUD	Компенсация тонов
M. RDM	Случайное воспроизведение дисков
PI	Автоматический поиск
PI SOUND	Переключение на другую частоту
PI MUTE	Приглушенный звук
POWER	Выключение
PS	Прослушивание по сохраненным настройкам
PTY	Выбор жанра
RDS	Поиск станции по мета-данным
RDM	Воспроизведение дорожек диска в любой последовательности
REG	Переход на частоту радиостанции с RDS
Repeat Play	Повторноепроигрываниедорожки
SCAN	Сканирование дорожек с воспроизведением начала
SEL	Настройка
SHUFFLE PLAY	Воспроизведение в случайном порядке доступной музыки
SYSTEM Q	Отслеживание фактором улучшения звука и показ их на дисплее
TA SEEK	Поиск станции с RDS
TC	Вызов тюнера при перемотке

Распиновка разъема (расшифровка)

Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.

Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.

Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY	Питание от батареи
GND, GROUND, K31, «минус»	Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWA	Питание с зажигания
N/C, n/c, N/A	Пустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL

Подсветка панели, обычно подается +12В, когда включаются габаритные огни. Некоторые автомагнитолыAnt, ANT+, AutoAnt, P.ANT, ANTENNA AMPПодключение 12В на внешнюю или активную антеннуMUTE, Mut, mu, «перечеркнутыйдинамик», TEL, TEL MUTEКонтакт приглушения динамика при приеме звонка.

GALA, GALВход для датчика скоростиKL.15 FEEDINGПостоянноенапряжениеNAV AUDIO IN +/-Вход навигатораAUX GNDВыход земли на AUXCENTER SPEAKERЦентральный спикерLEFT FRONT, LEFT REAR SPEAKERЛевый спикерRIGHT FRONT, RIGHT REAR SPEAKERПравый спикерAUX GND, L+, R+AUXCAN L, CAN RШина CANM-BUS с проводами M-SCK, M-BUSY, M-DATA.M-BUS используется для подключения CD-чейнджера.

Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1. 58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

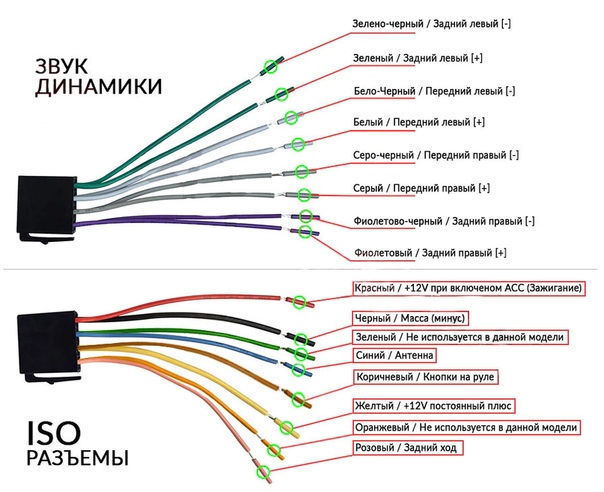

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Пришла сегодня с Китая магнитола, так вот, не могу разобраться как подключать.

Recommendations

Comments 68

Добрый вечер. Извините, что будоражу старую тему.
Пришла магнитола, тоже в связке есть CAM-POW и Reverse
Кто-нибудь точно знает, надо оба для задней камеры или только один Reverse? Как я понимаю, если оба нужны, их вообще можно слепить? От самой камеры идет тюльпан связанный с одним красным проводом. Переднюю камеру ставить не планирую.

Не помню уже, вроде Reverse

Brake прикрути на массу, а то видео не покажет пока на ручник не поставишь!

А я думал что наоборот не надо, его к массе подсоединять. Спасибо за совет

Обрати внимание на наклейке надпись про то что перед установкой нужно болты транспортировочные выкрутить. Стрелками указаны

А вот за это отдельное спасибо, не знал.

Да я сам случайно увидел. До этого момента на стиралках только знал что транспортировочные есть 😀

Эх. Это идёт еще со времён виниловых проигрывателей 🙂
Там платформа прикручивается, чтобы не дрягалась при транспортировке 😉

Ну на виниле то понятно там просто пружины в виде демпфера. А на нормальных магнитолах гелевые опоры обычно стоят.

Усилитель антенна и прочие приколы подключать к контакту с надписью AMP. Который находится в ISO фишке. И эта компоновка проводов на всех магнитолах одинакова.

а среди тюльпанов сколько есть с надписью камера? если два тогда CAM-POW это для фронтальной камеры а не задней(на моём гу всё так) или если на лицевой панели есть кнопка F.Cam то точно она. я подключил фкам на боковую дверь например. можно использовать как видеорегистратор…

Один штекер с надписью камера

а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно

а F. Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно

тюльпан с BRAKE хотя не где из фоток не вижу, но он есть.
вот сейчас скажи что интересует. антенна автоматическая стоит у тебя?
скажи что тебя интересует?

К какому проводу подсоединить усилитель и к какому камеру з/х

из лягушки зх подключаеш на реверс, сзади камеру подключаешь с плюсом лампы зх, саб на АМП там было?

Amp только на магнитоле написано, а на проводах нету. Китайцы всегда такие, догоняй как хочешь

а на соответвующый провод не не СОИ кон написано случайно?

фронтальной нету да?

Честно не знаю, завтра ставить буду. Вот и спрашиваю совета

Один штекер с надписью камера

Один штекер с надписью камера и есть фронтальная, а задная камера это BRAKE мой друг. смотри не ошибись. подаш на CAM-POW питание или еще что то при нажатии кнопки F.Cam сгорит обьязательно что то внутри. смотри не порти гу

Brake вроде как ручник?

а да правильно. он провод или тюльпан?

Допустим хочу переднюю камеру подключить, у камеры есть штекер тюльпан и красный проводок, вот красный проводок куда подключить ?

Как подключиш, если на гу нету такого?

А так. Красный провод всегда +, а чёрный минус. Была бы функция на гу, был бы и провод, -выход 12в на камеру. Чтобы питание подал на камеру только когда ты включиш камеру.

На гу есть функция передней камеры

ну если есть, тогда там есть тюльпан с надписью F.Cam, подключается к тюльпану камеры, и провод ещё CAM+ или Camera(если память не изменяет Синий или фиолетовый, во всяком случае если даже нет надписей легко проверить. жмём кнопку на гу F.Cam, и смотрим где появляется плюс.) . этот провод и подключаем к плюсу камеры(красному) а чёрный разумеется минус. хотя по моему и на камере питание под штекер, где внутри плюс а с наруже минус.

Для чего провод I’ll UMI Скорее всего это провод на подсветку, чтоб привключении габаритов она притухала

Тоже так подумал, спасибо.

Это сокращения. ILLUMI (illumination) -габарит или подсветка панели, салона. Cam pow (camera power) питание камеры. Reverse — (обратно, назад) задний ход.

Cam pow- туда подключение камеры заднего вида. При включении заднего хода мафон сразу будет выводить картинку с камеры автоматом. AUXL AUXR это входы Аукса по каналам левый и правый.

Понял, а усилитель от саба на какой вешать(ремоут)?

«ремоут» — это провод управляющий включением усилителя, при включении магнитолы

Так нет такого провода с таким названием

Просто вы спросили куда вешать и назвали этот провод. Вот я и думал что он есть.

Так нет такого провода с таким названием

Судя по последнему фото у вас должен быть провод сабвуфер. Он как раз и есть «ремоут»

Есть такой, но он коннектор. Я вот как думаю, что REVERSE — это и есть ремоут.

Нет реверс подключается к лампе заднего хода. Он включает экран при включении заднего хода.

Может CAM-POW для фронтовой камеры?

Это на питание камеры. Вообще у камеры идет два провода. Видео сигнал и питание. Ти провода ключают камеру и передают видео сигнал на магнитолу. Но чтоб в этот момент включился экран магнитолы и начал показывать видео с камеры, надо подключить управляющий провод в вашем случае «реверс», он подключается к лампе заднего хода.

Всё понятно, спасибо. Завтра буду пробовать

Для того, чтобы магнитола знала что включен задний нужно провод Reverse подключить к сигналу «задний ход», если нет в штатной проводке — тогда прикручивать к лампе заднего хода. П.С. прикручивать обычно к минусу лампы, там он должнен подключатся.
Cam pow — питание на камеру, но его обычно отбрасывают, так как камера включается постепенно. секунды через 2 после подачи питания, раздражает. Обычно камеру запитывают от лампочек освещения заднего номера.
FR-out и FL-out — это передние динамики, левый и правый (front right & front left). RR out и LR out — задние динамики левый и правый (rear left & rear right), AUX LIN и AUX RIN — соответственно входы AUX левый и правый.
Brake — сигнал с микрика ручника, можешь его закоротить на корпус, он блокирует воспроизведение видео когда машина едет 🙂 Т.е. воспроизведение видео включается только когда машина стоит и на ручнике.
Video OUT1 и Video out2 — соответственно вывод видео (копия видеосигнала с монитора) на дополнительные мониторы (обычно ставят в подголовники).
AMP — управление питанием на внешнем усилителе.
ACC -, питание
GND — корпус.
ANT — антена
Camera in — сигнал с камеры
SUB Woofer я думаю расшифровывать не надо?

Нет, cam pow точно не для этого

REVERSE на + заднего хода (включает экран), CAM-POW на + камеры(включает камеру). Можно соединить плюсы заднего и камеры и подсоединить только на REVERSE

какие куда цвета, оранжевый (IL) для чего он, Reverse, желтый и красный, розовый, сине белый ( «Ремоут»)

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

в обозначениях электрических схем что обозначает GND и ACC

В этой статье:

GND на материнской плате/схеме — важная информация

GND (GROUND, перевод — земля) — точка нулевого потенциала микросхемы.
VEE (Voltage Emitter Emitter, перевод — напряжение эмиттер) — минус питания относительно GND.
VCC (Voltage Collector Collector, перевод — коллектор напряжения) — плюс питания относительно GND.

Стоит учитывать также:

GND (DGND, GNDD) — обозначения цифровой земли.
AGND (GNDA) — обозначения аналоговой земли.

Важный комментарий по поводу обозначений:

Простыми словами. Я подключал в компьютерном корпусе дополнительный вентилятор. Ноль вентилятора, черный провод — подключал к проводу молекс-разьема блока питания, который также имеет черный цвет (важно — это и есть GND). Питание на вентиляторе был желтым — его подключал к желтому проводу питания молекса. На молексе главное нужно понимать:

Желтый + черный = 12 вольт.
Красный + черный = 5 вольт.

Еще по поводу молекса. Возможно так задумано, но кажется для подключения нужно использовать провода, которые идут рядышком. Например желтый и черный (12 вольт), красный и черный (5 вольт) — они идут рядом. Два черных провода GND возможно специально предназначены для двух видов подключения.

Под молекс разьемом подразумеваю данный тип коннектора (к нему подключаются жесткие диски например):

Также на плате/коннекторах можете заметить маркировку POWER — означает питание (плюс).

Подключая устройства, например переднюю панель ПК к материнке — будьте очень аккуратны, читайте инструкцию к материнской плате, чтобы не спалить например порты USB. Также смотрите на коннекторы и гнезда — иногда их конструкция исключает неправильное подключение. На заметку — кнопки компьютера, например включение, перезагрузка — неважно как подключить, дело в том, что здесь главное — замыкание. Неважно где плюс/минус, важно — замыкание контактов на секунду, что и делает кнопка, что и приводит к включению/выключению/перезагрузки компа.

Главное — правильно соблюдайте полярность, перед подключением не ленитесь сто раз проверить, чтобы быть уверенными. Ведь короткое замыкание — почти всегда ведет к неисправности..

GND на схеме материнской платы в магнитоле или камере: что это такое

Многие люди интересуются, какая роль на схеме материнской платы или магнитолы отводится GND и что это вообще такое. Если дословно, то это «земля» (от английского слова «ground»). Некоторые также используют термин в значении «масса» или «минус». По факту – это общий провод, который обычно бывает белым или черным. Последний вариант более распространён. При этом существуют и другие варианты провода питания. Например, синий, зеленый, оранжевый, красный и желтый.

Важно учитывать следующие расшифровки при ремонте материнской платы:

GND (ground или «земля»). Речь идет о точке нулевого потенциала микросхемы.
VEE (Voltage Emitter Emitter обозначает «напряжение эмиттер»). В данном случае имеется ввиду минус питания по отношению к GND.
VCC (Voltage Collector Collector – это «коллектор напряжения»). Это как раз-таки плюс питания по отношению к GND.

Также важно учитывать, что аббревиатура GND может иметь и несколько иной вид, например, DGND, GNDD. Так будет обозначаться цифровая земля.

Аналоговая же земля, в свою очередь, может быть обозначена аббревиатурами AGND или GNDA.

Для понимания сути, следует привести элементарный пример. В компьютерном корпусе потребовалось подключить дополнительный вентилятор, чтобы блок не перегревался. Стандартных мощностей не хватало. Ноль вентилятор, черный провод был подключен к проводу молекс-разъема на блоке питания. Кстати, он тоже выполнен в черном цвете. В данном случае это и есть «земля».

Само же питание на вентиляторе было желтым. Оно подключалось к молексу кабеля питания такого же цвета.

Важно! В данном случае следует понимать простую «арифметику»:

Когда соединяются желтый и черные шнуры, на выходе получается заряд в 12 Вт.
Сочетание же красного и черного дает всего 5 вольт.

Это важно учитывать для того, чтобы рассчитать необходимое напряжение. В противном случае, может возникнуть замыкание и последующая неисправность, устранить которую иногда невозможно.

Кстати на плате и коннекторах можно обнаружить еще и маркировку «POWER». Здесь это значит питание (со знаком плюс).

Обязательно следует обращать внимание и на гнезда с коннекторами. Порой, их конструкция способна исключить неверное подключение. Кстати, сами кнопки компьютера, к примеру, перезагрузка и включение, совершенно неважно, как подключать, потому что главным здесь становится замыкание. Плюсы и минусы здесь не играют никакой роли.

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR— = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

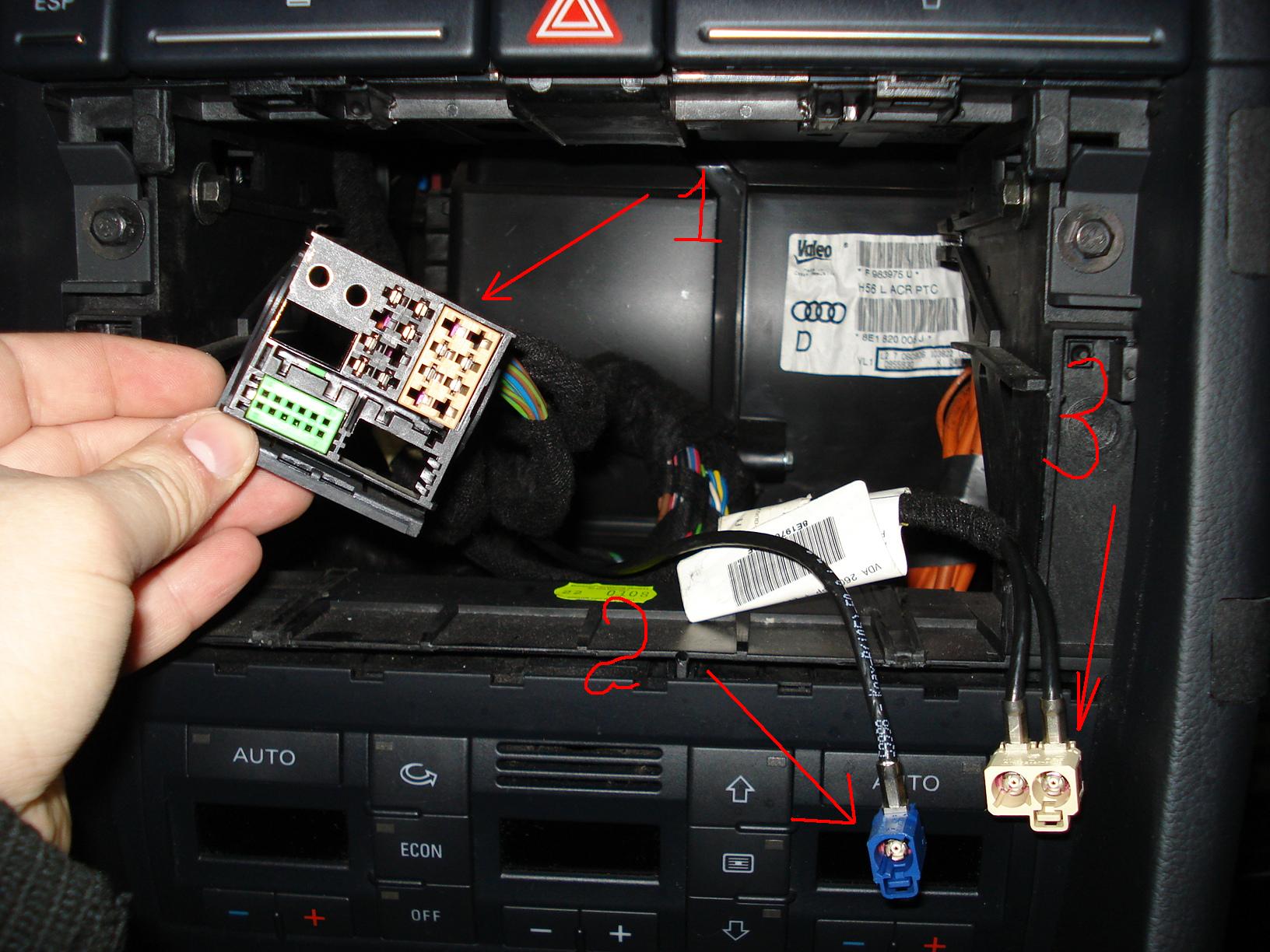

Разъём питания магнитол

В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
АСР+, АСР— = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (K-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +В батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B— = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АСС или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Источники звука

Gazibalonchikc 0

«Мекка» заземления

В некоторых случаях даже сплошной медный проводник не обеспечивает достаточной эквипотенциальности по всей своей длине. Такая ситуация имеет место при протекании большого тока по земляному проводнику малого сечения. В результате потенциал в различных точках земли может отличаться на десятки милливольт. В некоторых случаях это может привести к нежелательным последствиям. Например, если несколько мощных нагрузок подключены к источнику напряжения через общую земляную шину, то изменение тока, потребляемого одной нагрузкой, будет вызывать изменение напряжения на всех остальных нагрузках. Для минимизации подобного взаимного влияния земляные проводники, идущие к каждой нагрузке, должны расходиться от одной точки, которая и получила название «мекка» заземления.

От этой же точки следует брать потенциал для обратной связи в стабилизаторе, который регулирует напряжение для нагрузок, подключённых к «мекке» заземления. При этом можно быть уверенным, что выходное напряжение стабилизатора стабилизировано относительно «мекки» заземления, а не какой-либо другой точки шин заземления.

Cписок сокращений используемых в схемах

Cписок сокращений используемых в схемах

A/C Head	Синхрозвуковая головка
ABC(automatik brighess limiter)	автоматическое ограничение яркости
AC (alternating curent)	переменный ток
ACC(automatic color control)	автоматическая стабилизация уровня цветности (вспышек поднесущей)
ACK(automatic color killer)	автоматическое подавление сигналов цветности
ADC(analog to digital converter)	Аналого-цифровой преобразователь
ADD (adder)	дополняемое
A. DUB(audio dubbing)	перезапись звука
ADJ(adjust)	регулировка
AE(audio erase)	стирание фонограммы
Aerial	антенна
Af (audio frequency)	звуковая частота
AFC(automatic frequency control)	автоматическая подстройка частоты(АПЧ)
AFT(automatic fine tuning)	точная автоматическая настройка
AGC(automatic gain control)	автоматическая регулировка усиления (АРУ)
ALC(autamatic level control)	автоматическая регулировка уровня (сигнала)
AM(amplitude modulation)	амплитудная модуляция
AMP(amplfier)	усилитель
APC(automatic phase control)	автоматическая подстройка фазы(АПЧ)
APC(automatic phase control)	автоматическая подстройка фазы(АПФ)
APS(automatic program search)	автоматический поиск программы
ASO(active sidband optimum)	узел восстановления верхней боковой полосы видеосигнала
AUX(auxiliary)	вспомогательный
AWB(automatic white balance)	автоматический баланс белого

B (BLU)(color signal BLUE)	сигнал синего цвета
BF(burst flag)	частотная вспышка(сигнал цветовой вспышки)
BGP(burst gate pulse)	строб-импульс вспышки
Bias	напряжение смещения, подмагничивания
BPF(bandpass filter)	полосовой фильтр
Brake	прервать, остановить, тормоз
BSP(bandstop foiter)	заграждающий фильтр
BLK(blankin)	гашение, бланкирование, выключение

C(CHROMA)	составляющая цветности
C_ERR	погрешность вращения ведущего вала
CAM SW	программный переключатель
CAPST (capstan)	двигатель ведущего вала
CARR(carrier)	несущая частота
CATV(cabl TV)	кабельное телевидение
C.FG/CFG(capstan frequency generator)	сигнал датчика частоты вращения ведущего вала
C.F.R./C.FREE RUN(cfpstan free run)	свободное вращение видео головок(при отключенной системе автоматического регулирования ведущего вала)
CH(chennel)	канал
Circuit	схема
Clip(Clipper)	ограничитель, клипер
CLK(clock)	тактовый сигнал
COL(color)	цвет
Comb	гребенчатый фильтр
Comp(a)(comparator)	Компаратор
COMPE(compensator)	компенсатор
COMP(o)(composite)	полный, смешанный
Connector	Разъем, соединение
Control Unit	управляющее устройство, регулировочный узел
CONV(converter)	преобразователь
CORR(correlation)	корреляция, сравнение
COUNT(counter)	счетчик
CPU(central processing unit)	центральный процессор
Cros modulation	перекрестная модуляция
CS(converter subcarrier)	преобразованная поднесущая сигналов цветности
CST(cassette)	кассета
C.SYNC(composite synсhronizing signal )	полный (общий) сигнал синхронизации
CTL(control track pulse (control))	регулировка, управление
CTL-HEAD	синхроголовка
CUE	ускоренное воспроизведение в прямом направлении
CVS(composite videj signal)	полный видеосигнал
Cyrrent	ток
CYL(cylinder)	блок видео головок

D(drum)		барабан, двигатель «блока вращающихся головок»
D/A (digital to analog converter)		цифро-аналоговый преобразователь
D.AFC		система автоматического регулирования частоты вращения «блока вращающихся головок»
D.APC		система автоматического регулирования «блока вращающихся головок»
D-D(direct drive)		прямой провод
D.LIM(dark limiter)		ограничитель(пиков) темного
D.FG(drum frequency generator)		датчик(сигнал датчика) частоты вращения «блока вращающихся головок»
D.PG(drum frequency generator)		сигнал датчика положения видео головок
D/C (dark clip)		ограничитель
DATA		Данные
DDC(direct drive cylinder)		Прямой электропривод «блока вращающихся головок»
DE-MPH(A) (deemhasis)		Коррекция поднесущей
DEV(deviation)		Девиация
DIFF.AMP (defferiminator amplifier)		Дифференциальный усилитель
DISCR(discriminator)		дискриминатор
DISP(display)		Экран, дисплей
DL(delay line)		Линия задержки
DM (drum motor)		Двигатель «блока вращающихся головок»
DO(dropout)		выпадения
DOC(dropout compensator)		Компенсатор выпадения
DRV(drive)		Схема управления
D/W(dark/white)	Черно/белое

E-E(electronic to electronic)	Режим контроля входного видео сигнала на мониторе с использованием компонентов канала воспроизведения
E.Q.AMP	Усилитель корректор
E.S.(end sensor)	Датчик конца ленты
E.SW(electronic switch)	Электронный ключ
EMPHA(emphasis)	Предискажения
ENV	Огибающая
EQ(equalizer)	Корректор, эквалайзер
Erase current	Ток стирания
ETC(electronic tape counter)	Электронный счетчик длины ленты
ETX(external)	Внешний, наружный

F(fuse)		Предохранитель
F.ADV(frame advance)		Покадровый просмотр
F/V(frequency to voltage convertor)	Преобразователь частота-напряжение
F.FWD(fast forward)	Перемотка вперед
FG(frequency generator)	Генератор частоты
FH	Высокая частота
Fl	Низкая частота
FM(frequency generator)	Частотная модуляция
FREQ.COMP.(frequency compensator)	Частотный корректор
FS(frequency shift)	Сдвиг (уход) частоты
FSC(sub carrier frequency)	Частота поднесущей
FV(false vertikal)	Импульсы замещения кадрового сигнала вперед

Gain	Усиление
Gate	Строб
Gen(generator)	Генератор
GND(g) (ground)	Земля, корпус, общий

H(horizontal)	Горизонтальный, строчный, строка
H(high)	Высокий логический уровень
H(head)	Головка
HD(horizontal drive)	Сигнал строчной синхронизации
H.SYNC(horizontal sync)	Строчный синхроимпульс
HG(Hall generator)	Генератор(датчик) Холла
H.P.AMP	Усилитель верхних частот
HPF(high pass fillter)	Фильтр верхних частот
HSP(H.SW.P)(head switching pulse)	Импульсы переключения предварительных усилителей воспроизведения
HSS(helical scan system)	Система наклонно-строчной записи-воспроизведения
HSS(horizontal sync.separator)	Селектор строчных синхроимпульсов

IC(integrated circuit)	Интегральная схема
IF(intermediate frequency)	Промежуточная частота
IND(I)(indicator)	Индикатор
INT(internal)	Внутренний
INV(inverter)	Инвертор
I/O(input/output)	Вход/выход
IR(infrared rays)	Инфракрасный луч

KILL(killer)

подавитесь

L(laoding)	Загрузка(кассеты)
L(LUM)	Яркость, яркостная и синхронизирующая составляющие полного телесигнала
L(LOW)	Низкий логический уровень
LCD(liquid crystal display)	Жидкокристаллический дисплей
LED(liquid emitting diode)	Светодиод
LF(lof frequency)	Низкие (звуковые) частоты
Lin(linear,line)	Линейный, линия
LIM(limiter)	Ограничитель
LM(loading motor)	Двигатель загрузки (кассеты)
LNC(line noise canceller)	Схема подавления шума
LP(long play)	Замедленное воспроизведение
LPF(lov pass filter)	Фильтр низких частот (ФНЧ)
L/R(left/right)	Левый/правый

M.C.A.(motor control amlifier)	Усилитель сигнала управления двигателем
MAN(manual)	Руководство, панель управления
MEM(memory)	Память
MIC(microphone)	Микрофон
MIX(mixer)	Микшер
MMV(monostable multivbrator	Ждущий мультивибратор
MOD(modulator)	Модулятор
MODE SW	Переключатель режима
MPX(multiplex)	Мультиплексор
MPU(microprocessor)	Микропроцессор
MUTE	Блокировка звука
MX(matrix)	матрица

NC(not connected)	Свободный, не подсоединенный (вывод)
N.CAN(noise cancel)	Устройство шумопонижения
NFB(negative feed back)	Отрицательная обратная связь
NL(noise reduction)	Ограничитель
NOC(normally open contact)	Замыкающий контакт
NR(noise reduction)	Шумоподавление
NTSC(National Television System Committe)	Система цветного телевидения США

OSR(oscillator)	Генератор, осциллятор
OSC-CTR	Управление частотой генератора
OSD(on screen display)	На экране дисплея
OTR	Оперативная запись
Output	Выход

PS(Phase shift)	Фазовращатель
PA(pulse amplifier)	Импульсный усилитель
PB(playback)	Воспроизведение
P.cont(power control)	Управление блоком питания
PB FM.Level	Уровень воспроизведения ЧМ сигнала
Peaking AMP	Усилитель со схемой ВЧ-корекции
PEL(picture element)	Элемент изображения
PIF(picnure intermediate frequency)	Промежуточная частота изображения
PG(pulse generator)	Генератор импульсов, используется также для обозначения сигнала ОС по положению видеоголовок
PIP(picture in picture)	Картинка в картинке
PLL(phase locked loop)	Фазовая подстройка частоты
Pre.Amp	Предварительный усилитель
PWB(printer wiring board)	Печатная плата
PWM(pulse width modulation)	Широтно-импульсная модуляция(ШИМ)

R(red)(color signal red)	Сигнал красного цвета
RAM(random access memory)	Запоминающее устройство с произвольной выборкой (ОЗУ)
RC(reading clock)	Отсчет кадров
RCP(remote control panel)	Пульт дистанционного управления
REC(record)	Запись
RECT(rectifier)	Выпрямитель, детектор
REF(reference)	Опорный сигнал
REG(regulator)	Стабилизатор, регулятор
REEP (reel pulse)	Импульсы с датчика вращения(подкатушечника)
REW(rewind)	Перемотка
REV(reverse)	Реверс, назад
RF(radio frequency)	Радио частота
ROM(read only memory)	Постоянное запоминающее устройство (ПЗУ)
RT(rotary transformer)	Вращающийся трансформатор
RUN IND (runing indicator)	Датчик вращения

SC(sand castle)	Стробирующий импульс
SCR	Тактовые импульсы центрального процессора
SCL	Тактовая шина
SDA	Шина данных
SEL(select)	Выбор
SENS(sensor)	Датчик
SERVO	Система автоматического регулирования(САР)
SEP(separator)	Селектор
SI(serial-data in)	Последовательный вход шины данных
SLD(side lock detector)	Детектор внешней синхронизации
SIF(sound intermediate frequency)	Промежуточная частота звука
Sol(solenoid)	Катушка электромагнита
SO(serial-data out)	Выход последовательных данных
S/N(signal to noise)	Отношение сигнал/шум
SP(standart play)	Стандартное воспроизведение
S.REEL(supply reel sensor)	Датчик подающего подкатушечника
SRCH(search)	Поиск
SRV(servo)	Серво
S.TRACK(slow tracking)	Замедленный трекинг
STBY(standby mode)	Режим ожидания(готовности)
S-VHS(syper VHS)	Система видеозаписи
SW 25/30HZ(25/30 Hz head switching pulse)	Сигнал переключения видеоголовок
SYNC(sinchronizing sighal)	Сигнал синхронизации
Sys.con(system control)	Управление системой

љљT.PHOTO(take up photo)	Фотодатчик(сигнал фотодатчика) ракорда начала ленты
T/L(tuner/line)	Сигнал переключения входов
TP(test point)	Тестовая точка
T.REEL(take up reel sensor)	Приемная катушка (датчик)
TRAP	Режекторный фильтр

UL(unloading)

Выброс, разгрузка(кассеты)

V(vert)(vertical)	Вертикальный, кадровый
V.D.(vertical defrlection)	Вертикальное отклонение
V.LOCK(vertical lock)	Частота следования кадровых синхроимпульсов
V.DRV(vertical drive pulse)	Кадровый импульс
VDUB(video dubbing)	Перезапись видео сигнала
V/F(voltage to frequency cjverter)	Преобразователь напряжение-частота
VHS(video home sistem)	Система видео записи
Vol(volume)	Громкость
V-REF(voltage reference)	Опорное напряжение
VP(vertical pulse)	Кадровый импульс
VSS(vertical sync separator)	Селектор кадровых синхроимпульсов
Vss(voltage super source)	Напряжение питания
VTR(video tape recorder)	видеомагнитофон

WC(write clock)	Ввод тактовый
WTH(color signal WHITE)	Сигнал белого(цвета)
WTH BAL CONT(wite balanse control)	Контроль баланса белого

Y(liminance signal)	Сигнал яркости
Y/C (luminance/cromiminance)	Сигнал яркости/цветности
YE(YEL)(color signal YELLOW)	Сигнал желтого (цвета)
YL(luminance signal (low companent))	Сигнал яркости(низкая компонента)

Mambo74 › Блог › Обозначение цепей питания в иностранных материалах

электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.
Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.
Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).

Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус). Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.
Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.
Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.

Вот перечень некоторых обозначений (далеко не полный).

Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).
Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.
Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.
Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.

Источники:

http://VirtMachine.ru/gnd-na-materinskoj-plate-sheme-chto-eto-znachit.html
https://list-name.ru/baza/gnd-na-skheme.html
https://usilitelstabo.ru/rasshifrovka-provodov-magnitol.html
https://forum.cxem.net/index.php?/topic/81009-%D1%87%D0%B5%D0%BC-%D0%BE%D1%82%D0%BB%D0%B8%D1%87%D0%B0%D1%8E%D1%82%D1%81%D1%8F-%D0%B2%D1%8B%D0%B2%D0%BE%D0%B4%D1%8B-gnd-%D0%BE%D1%82-agnd-%D0%B8-vcc-%D0%BE%D1%82-avcc/
https://ru.wikipedia.org/wiki/%D0%97%D0%B5%D0%BC%D0%BB%D1%8F_(%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0)
https://www.qrz.ru/schemes/contribute/digest/info03.shtml
https://www.drive2.ru/b/1264740/
