Термостат: принцип работы,виды,устройство,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ





Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

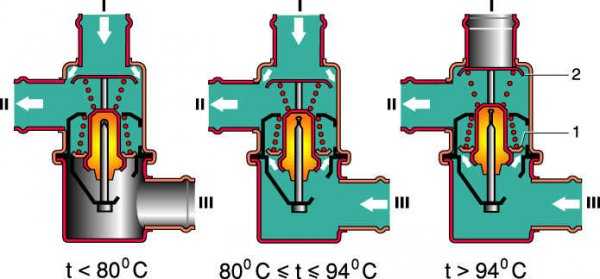

Принцип работы термостата



После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

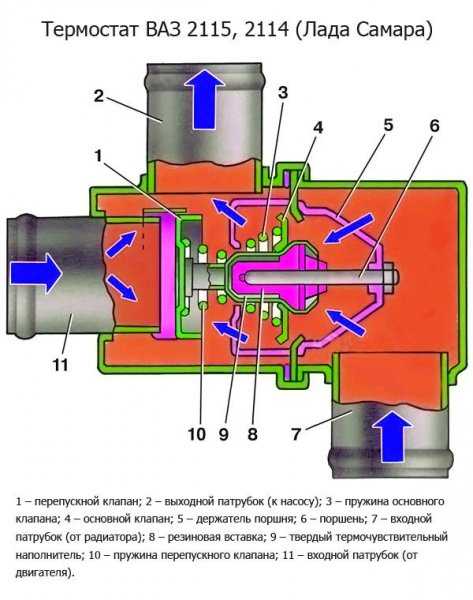

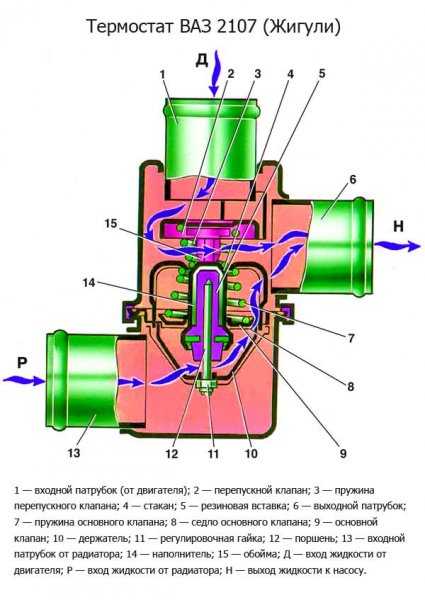

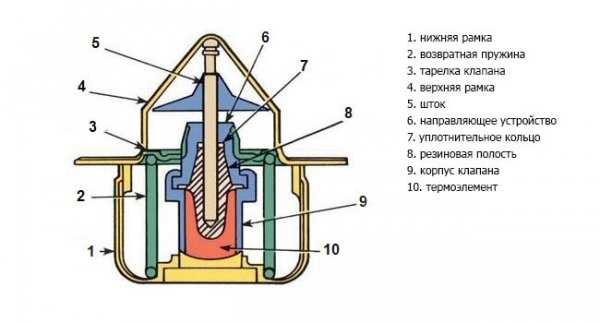

Из чего состоит термостат



Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

  • корпуса;
  • клапана малого круга охлаждения;
  • выходного патрубка, соединенного с насосом;
  • воскового шарика;
  • входного патрубка, подключенного к радиатору;
  • клапана основного круга охлаждения;
  • двух пружин;
  • поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения



После того как мотор выходит на оптимальную  рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы  ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

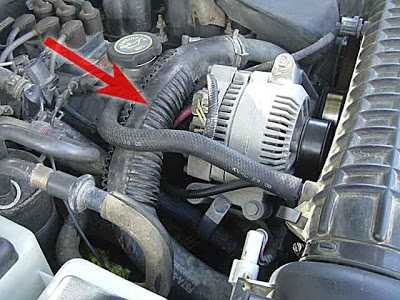

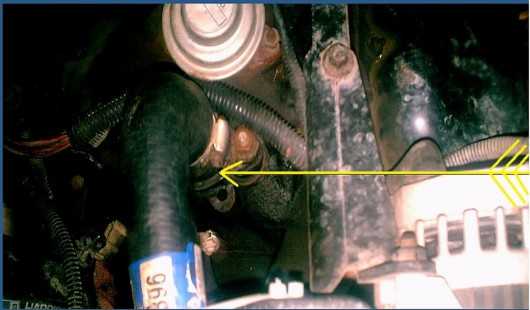

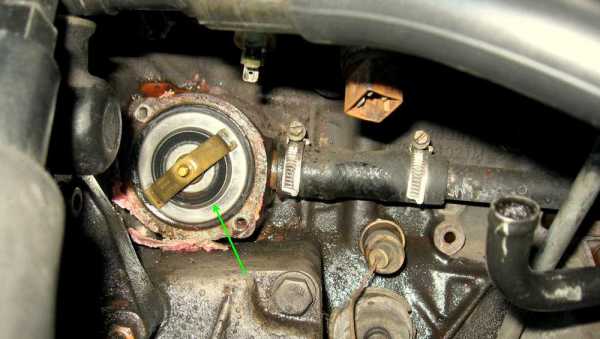

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

ВИДЫ

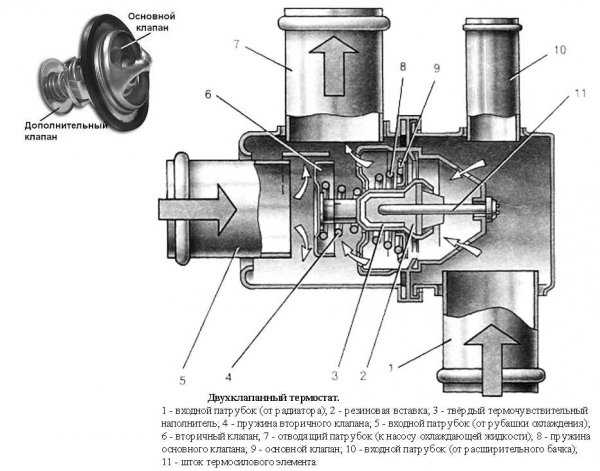

  • Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
  • Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
  • Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

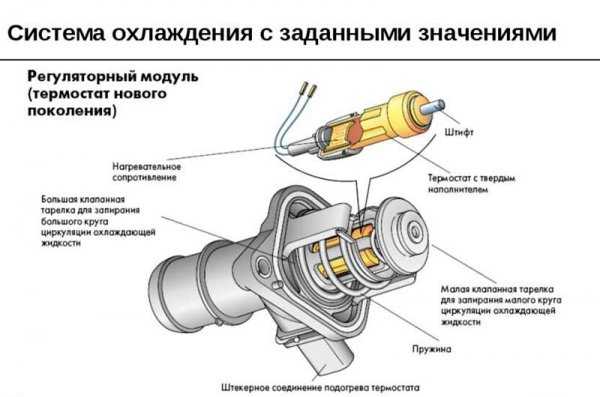

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

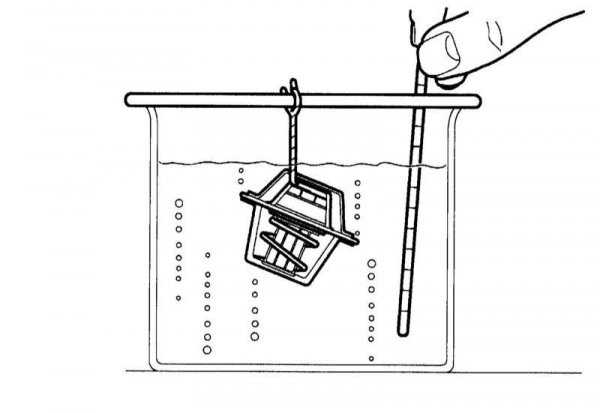

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

5 признаков неисправного термостата

  1. Мотор автомобиля долго набирает рабочую температуру.
  2. Двигатель быстро перегревается.
  3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
  4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
  5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.



В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.



Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

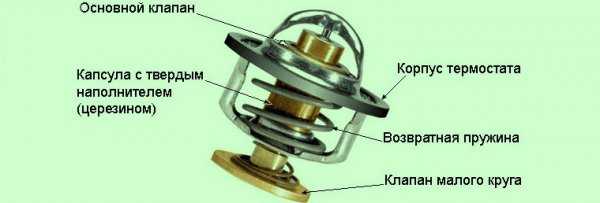

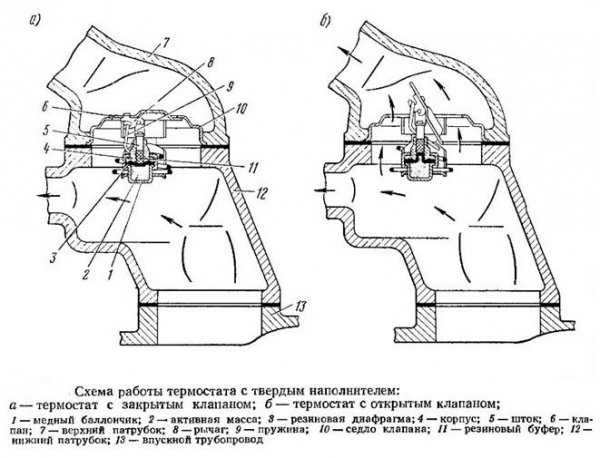

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.



В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.



Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

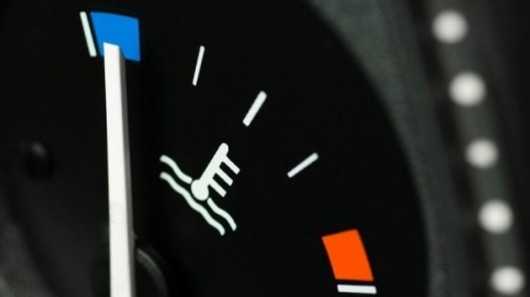

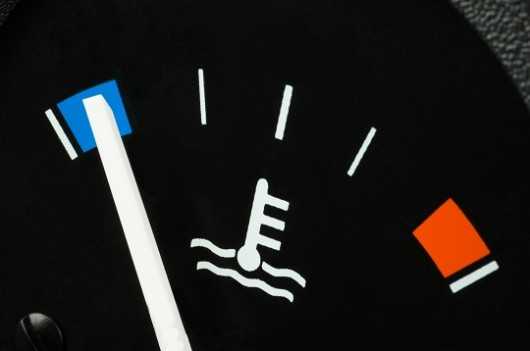

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха  за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения.  Если герметичность системы и функциональность других элементов не нарушена,  уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности  термостата являются:

  • долгий прогрев двигателя;
  • неспособность ДВС выйти на рабочую температуру под нагрузкой;
  • отсутствие теплого воздуха из отопителя;
  • постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
  • периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры.  Такое явление означает, что присутствует  ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости. Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и  выходом из строя самого двигателя.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах  сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

Как проверить термостат, не снимая его с авто :





seite1.ru

что это такое в автомобиле, как работает, неисправности

Одним из наиболее важных компонентов системы охлаждения в автомобиле является термостат. Он отвечает за контроль температуры охлаждающей жидкости и смену режима ее подачи в двигатель. От исправности работы этого небольшого узла непосредственно зависит скорость и эффективность прогрева мотора после запуска, защищенность агрегатов от перегрева. Чтобы иметь возможность оперативно отреагировать на возможные неполадки в функционировании термостата, необходимо понимать его задачи и конструкцию.

Что такое термостат и для чего он нужен

С точки зрения механики термостат – это автоматический температурный контроллер, отвечающий за поддержание требуемого температурного уровня в замкнутой термодинамической системе. Устройства данного типа широко используются в самом разном нагревательном оборудовании, включая бытовые и промышленные приборы. В конструкцию автомобильного двигателя термостат добавляется для управления подачей антифриза (тосола) в системе охлаждения. Благодаря этому компоненту обеспечивается:

  • оптимальный по времени прогрев двигателя и салона машины;
  • поддержание температуры двигателя на постоянному уровне, предотвращение его избыточного охлаждения и перегрева;
  • оптимизация расхода топлива;

Кроме того, благодаря использованию термостата увеличивается рабочий ресурс двигателя, так как сокращается временя работы двигателя в экстремальных температурных диапазонах.

Как работает термостат в автомобиле

Главная задача термостата – управление клапаном и, соответственно, потоком охлаждающей жидкости, в системе охлаждения двигателя.  Для этого в конструкции термостата предусмотрен особый термочувствительный элемент.

Основными элементами в конструкции автомобильных термостатов независимо от их модели являются:

  • корпус;
  • входные патрубки – по одному для большого и малого кругов циркуляции антифриза;
  • выходной патрубок;
  • перепускной клапан, обеспечивающий движение охлаждающей жидкости по малому кругу;
  • основной клапан, открывающий большой круг;
  • термочувствительный элемент.

Корпус устройства может быть металлическим (латунным, медным) либо пластиковым. Для заполнения термочувствительного элемента, как правило, используется вещество на основе технического воска. При достижении температуры в +82 градуса воск начинает таять, увеличивается в объеме и давит на крышку клапана, в результате чего он открывается. Для более эффективного таяния в технический воск добавляют различные присадки – медные, алюминиевые либо графитовые порошки.

Пока двигатель не набрал требуемую температуру, охлаждающая жидкость также остается холодной, поэтому пропускной клапан закрыт, а антифриз движется по малому кругу – непосредственно вокруг ГБЦ и самого блока цилиндров. А когда температура в двигателе поднимается до рабочих значений (примерно 75-95 градусов) термочувствительный элемент реагирует на это и открывает клапан, после чего антифриз выходит на большой круг, обеспечивая полноценное охлаждение силовой установки.

Возможные неисправности термостата

При своем большом значении этот элемент характеризуется относительно небольшим сроком службы – в среднем менять термостат приходится каждые 2-3 года. Поэтому следует заранее разобраться, какие неисправности могут возникнуть в нем. Как правило, автомобилисты сталкиваются с 3 основными проблемами в его работе:

  • Клапан термостата не закрывается. При этой поломке охлаждающая жидкость сразу после запуска двигателя будет поступать в большой круг циркуляции. В результате этого вам потребуется значительно больше времени, чтобы качественно прогреть двигатель и салон. Кроме того, возрастет и расход топлива. Если поломка случилась летом, то ее можно даже не заметить, зимой же, в особенности при сильных морозах, двигателю будет очень сложно, а иногда даже невозможно достичь рабочих температур.
  • Термостат не открывается. Поломка противоположного характера, при которой антифриз всегда будет циркулировать по малому кругу. Эффективность охлаждения при этом снижается в разы, в результате двигатель перегревается и может заклинить. При выявлении такой поломки крайне не рекомендуется ехать даже до автосервиса. Если же других вариантов нет, то включите салонный отопитель на максимальный режим – это хотя бы частично поможет отвести от двигателя избыточную теплоту. При движении постоянно контролируйте положение датчика температуры – не допускайте его перехода в красный сектор.
  • Клапан термостата открывается рано. В некоторых ситуациях основной клапан открывается, пока двигатель не разогрелся до рабочих температур. Это часто случается с не оригинальными термостатами. Также такая ситуация может возникнуть, если на автомобиль установлено оборудование с неподходящими рабочими параметрами. В результате двигатель прогревается дольше обычного, повышается расход топлива.

Таким образом, наиболее опасной поломкой термостата является постоянно закрытый клапан. Эксплуатация автомобиля в этом случае может обернуться серьезными поломками вплоть до полного выхода двигателя из строя. Однако и рано открывающийся либо постоянно открытый клапан не следует игнорировать.

Как понять, что термостат неисправен

Проверить работу термостата следует при выявлении перегрева или чересчур долгого разогрева двигателя. К счастью, это сделать можно и своими силами.

Заведите автомобиль и дайте ему поработать на холостых оборотах. В это время найдите под капотом шланги системы охлаждения, а также 2 толстых шланга (диаметром примерно 5 см), которые с 2 сторон подходят к радиатору. В течение первых минут толстые шланги, входящие в большой круг системы охлаждения, не должны нагреваться – в это время антифриз циркулирует по малому кругу. Если же их температура быстро повышается, то это свидетельствует о том, что основной клапан термостата открыт.

О постоянно закрытом термостате будет свидетельствовать холодный шланг, идущий от радиатора, при нагретом почти до красной зоны моторе. В целом, факт такого нагрева уже сам по себе является признаком неисправности, поэтому следует как можно быстрее обратиться на СТО для комплексной проверки системы охлаждения и замены термостата.

Видео на тему

Похожие статьи

avtonov.com

Что такое термостат в автомобиле

Для охлаждения двигателя авто используется специальная жидкость, которая заливается в систему охлаждения. Её температура регулируется специальным прибором — термостатом. Он выполняет важную функцию и является неотъемлемой частью любого автомобиля. От его исправной работы зависит процесс охлаждения мотора. Потому так важно своевременно определить неисправность терморегулирующего механизма и оперативно устранить её.

Предназначение термостата в автомобиле.

Для чего нужен термостат и как он работает

Что же это за механизм такой — термостат? Можно ли обойтись без него? Сразу скажем, что без термостата машина будет работать, но недолго. Мы ещё вернёмся к этому вопросу и деталь рассмотрим опасность ненормированной температуры для мотора. По своему внешнему виду термостат выглядит как клапан, один или несколько, который может быть заключён в корпус. Закрываться и открываться он может за счёт привода, который, в свою очередь, работает по принципу термических расширяющих свойств веществ. Термостат отвечает за сохранение рабочей температуры на нужном уровне, в пределе допустимой нормы. Чаще оптимальная температура колеблется в пределах 80 — 97 градусов. Для каждого типа двигателя могут устанавливаться свои граничные показатели. Двигатель будет нагреваться до критической температуры, а в таком состоянии он не сможет исправно работать. Его рабочий запас сильно сократится. Не только высокая температура вредит мотору, при низком температурном режиме также нарушается его работа. В этом случае моторное масло становится более вязким и густым. Это увеличивает сопротивление на поршневой системе. Она быстрее изнашивается.

По сути, без термостата ездить можно. Правда, это будет продолжаться недолго и мотор испытает порядочный стресс. Если летом ездить без термостата, то работа авто будет продолжаться до момента перегрева мотора. Зимой машина будет долго прогреваться и возрастёт износ мотора. Одним словом, если и передвигаться на авто без терморегулирующего механизма, то исключительно в сторону СТО. При этом, нужно соблюдать минимальный скоростной режим и обходить пробки на дорогах. Будет намного дешевле и быстрее установить новый термостат, чем в будущем заниматься ремонтом изношенного двигателя. Не стоит испытывать судьбу, поверьте мнению специалистов и опыту горе-водителей.

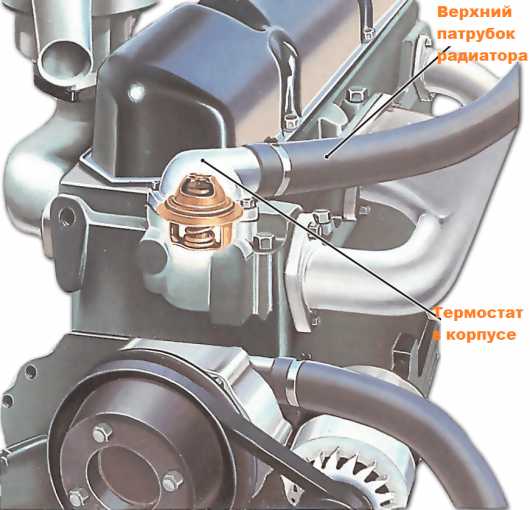

Где расположен термостат

Этот терморегулирующий механизм имеет небольшие размеры, он малозаметный, но это не делает его менее значимым. Он располагается как раз на том месте, где стоит развилка между большим и малым кругом охлаждающей системы. Термостат при необходимости меняет направление для потока жидкости, используемой для охлаждения двигателя.

Принцип работы

Дальше нам предстоит узнать, как работает термостат в автомобиле. Все устройства работают по единому принципу, несмотря на наличие конструктивных отличий. Внутри терморегулятора может содержаться жидкость на основе спирта или порошок из меди и церезита. При изменении температуры происходит изменение объёма, за счёт чего шток толкается в нужную сторону. Чуткое реагирование зависит от промежуточных положений клапана. В этом случае на радиатор будет направляться лишь часть охлаждающей жидкости. Открываться термостат может при разной температуре, этот момент определяется моделью двигателя. Это может быть 70 градусов и 95 или 100 и 105. Когда мотор только начинает разогреваться, терморегулирующий механизм перекрывает патрубок от радиатора. Таким образом осуществляется движение жидкости по малому кругу. Она двигается от рубашки двигателя, проходит через термостат, байпасный канал и вновь возвращается к мотору. Малый круг не предусматривает прохождение антифриза через радиатор, который выполняет охлаждающую функцию. Мотор за короткое время сможет нагреться до нужной температуры.

В тот момент, когда мотор нагрелся до нужной отметки, терморегулирующий механизм открывает клапан радиатора и жидкость начинает движение по большому кругу. Антифриз при прохождении через радиатор охлаждается сам и снижает температуру двигателя. Термостат может полностью перекрывать клапан байпасного клапана или частично. Первый вариант актуален в тех случаях, когда двигатель нуждается в интенсивном охлаждении. Таким образом выглядит принцип действия термостата. Нельзя приуменьшать роль этого механизма в работе двигателя и закрывать глаза на его ненадлежащую работу. От этого будет сильно страдать силовой агрегат, а его ремонт обойдётся в круглую сумму.

Какие признаки поломки термостата

Чтобы своевременно определить поломку, необходимо чётко знать о признаках неисправного термостата. Чем раньше будет выявлена и устранена поломка, тем меньше нагрузки получит двигатель, а на дороге машина не закипит и не заглохнет. Но для начала изучим причины, которые могут выводить из строя эту деталь:

  • накипь на штоке и коррозийные отложения на металлических деталях часто возникают из-за использования антифриза низкого качества;
  • вибрации приводят к разрушению механизма, такая ситуация характерна для бракованных деталей, в которых завальцовка проводилась недостаточно качественно;
  • деформация резинового уплотнителя может наступать в результате воздействия высоких температур.

О неисправном состоянии терморегулирующего механизма можно узнать по следующим признакам:

  • длительный прогрев мотора объясняется открытым положением патрубка радиатора, который постоянно охлаждает антифриз;
  • перегрев мотора свидетельствует о закрытом патрубке радиатора;
  • увеличенная длительность нагрева двигателя и резкое повышение температуры при увеличении нагрузки говорит о среднем положении клапанов;
  • работа печки в холодном режиме, увеличенный расход топлива, снижение динамических характеристик салона — всё это является косвенными признаками.

Как проверить работу термостата

При возникновении хоть малейших сомнений относительно исправности термостата, нужно без промедления проводить его диагностику. Не стоит проверять двигатель на запас прочности. Как проверить, работает ли термостат, мы как раз будем рассказывать дальше. Это несложно и каждому автомобилисту будет под силу:

  1. Заводим двигатель и следим за температурой патрубка на радиаторе. До момента полного нагрева двигателя, он должен находиться в холодном состоянии.
  2. После прогрева мотора патрубок должен нагреваться. Если этого не произошло, значит клапан находится в закрытом состоянии.
  3. При хорошем прогреве байпас должен оставаться холодным при тёплом радиаторном патрубке.

Таким образом проверяется работоспособность термостата во всех положениях. Существует ещё один проверенный способ, который чаще используется представителями «старой школы». Для его реализации придётся демонтировать устройство, что является главным недостатком. Механизм помещается в воду, там же располагается градусник и нагревательный прибор. Вода нагревается и по мере достижения заданной температуры оценивается срабатывание механизма.

Вот такими нехитрыми способами можно проверить термостат в домашних условиях. Оба способа не являются сложными, зато предоставляют достоверные результаты. При обнаружении сбоя в работе механизма, требуется незамедлительно выполнять ремонт, а лучше произвести замену. Новый терморегулирующий прибор для авто стоит не так много, чтобы на нём можно было позволить себя экономить.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Авто термостат. Принцип работы и неисправности


Авто термостат. Принцип работы и неисправности

Если двигатель охлаждается при помощи жидкости, в системе охлаждения имеется прибор под названием термостат. Он располагается между двигателем и радиатором.

В данной статье расскажем что такое автомобильный термостат, принцип его работы и устройство, а также, какие бывают неисправности при работе.

Автомобильный термостат — что это?

Термостат — это регулятор температуры антифриза (тосола) в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный ему тепловой режим работы.

Основная задача термостата — блокировать поток охлаждающей жидкости — антифриза в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Термостат позволяет двигателю разогреться быстрее, тем самым термостат уменьшает износ двигателя и вредные выхлопы.

Если интересно, то можно посмотреть, как работает термостат. Положите термостат в кастрюлю с водой и поставьте кастрюлю на электрическую плитку. По мере закипания воды в термостате примерно на 2 см откроется клапан. Эксперимент лучше проводить с новым термостатом, не со своей машины.

Устройство и принцип работы термостата

Автомобильный термостат сделан из латуни и меди. Принцип работы термостата кроется в маленьком цилиндре, который находится со стороны, повернутой в сторону двигателя.

В этом цилиндре находится шарик искусственного воска, который начинает плавиться при температуре 82 градусов по Цельсию. Воск выбран потому, что он может значительно расширяться, так как под действием тепла переходит из твердого в жидкое состояние.

Штырь вдавлен в цилиндр с воском и соединен с клапаном. Когда воск плавится, он значительно расширяется и выдавливает штырь из цилиндра, тем самым открывая клапан. Через открытый термостат проходит охлаждающая жидкость через радиатор. Когда двигатель отключается, он остывает, и воск в термостате застывает, снова становится твердым.

Какие бывают неисправности термостата?

Термостат — важная деталь. Он может выйти из строя по многим причинам, но самая распространенная — это коррозия.

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации автомобиля.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия термостата температура двигателя не будет подниматься выше 70 градусов.

Как определить, работает термостат или нет?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной линии. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху радиатора и представляет из себя черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.

Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что двигатель нагрелся, а один шланг горячий, а другой холодный, вероятнее всего клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.

Есть ‘народный способ’ как проверить термостат на работоспособность. Смысл в том, что мы должны положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем его на новый. Данный способ предусматривает снятие термостата с машины.

При замене термостата следует узнать температуру открывания клапана. У различных термостатов она может варьироваться в широком диапазоне. А как вы понимаете, нельзя ставить термостат с высокой температурой открывая, ведь в этом случае двигатель может перегреваться.

real-avto.com

Автомобильный термостат: принцип работы и основные неисправности

Термостат — устройство для поддержания постоянной температуры охлаждающей жидкости. Он ускоряет нагревание холодного двигателя и автоматически сохраняет  нормальную температуру, таким способом сводя износ деталей силового агрегата к минимуму. В устройстве жидкостного (водяного) охлаждения этому элементу принадлежит одно из основных мест.

Для чего нужен термостат?

Автомобильный термостат необходим для регулирования рабочей температуры двигателя в пределах температурного диапазона. До тех пор, пока жидкость в системе охлаждения сохраняет температуру на отметке 80-85 °С, термостат направляет ее из головки блока цилиндров через перепускной канал в водяной насос, минуя радиатор, по так называемому «малому контуру охлаждения». В момент достижения указанной температуры жидкость перенаправляется через радиатор по «большому контуру охлаждения». Так образом происходит регулирование рабочей температуры двигателя в пределах температурного диапазона, обеспечивая более полное сгорание топлива и снижение токсичности отработанных газов.

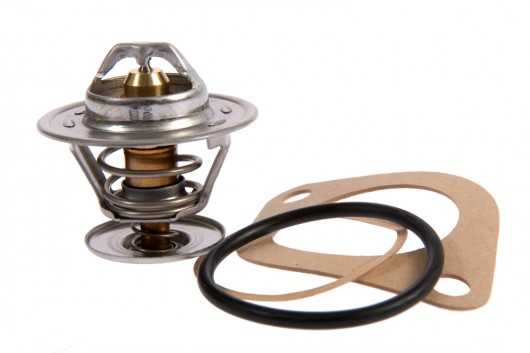

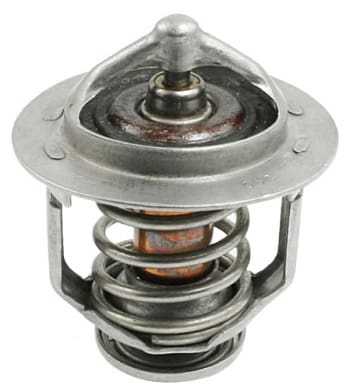

На фото показан внешний вид автомобильного термостата

Принцип работы термостата

Термостат размещен в патрубке, а через него подогретая жидкость отводится в емкость радиатора. Для его изготовления используют такие металлы, как медь и латунь. В конструкции большинства автомобильных термостатах сейчас применяется воск. Это объясняется его свойством значительного расширения, поскольку действие высокой температуры переводит его из твердого в текучее состояние. Подогретая жидкость растопляет воск, и клапан открывается, что дает возможность охлаждающей жидкости попадать в радиатор. Отключение мотора и его последующее остывание приводит к охлаждению жидкости. Если температура падает ниже 70 °С, воск сжимается и приобретает твердую форму, а клапан термостата закрывается.

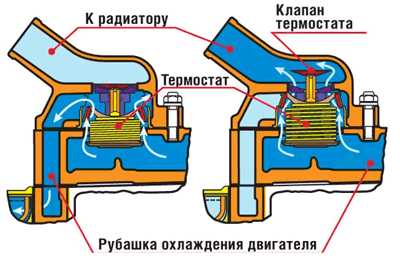

Наглядная схема конструкции автомобильного термостата

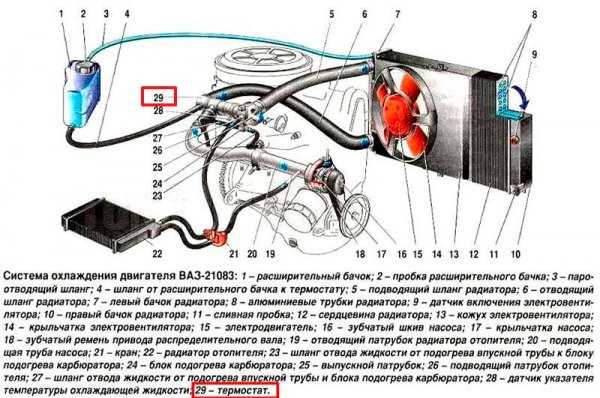

Схема системы охлаждения и принцип работы термостата: 1 — радиатор; 2 — патрубок для циркуляции охлаждающей жидкости; 3 — расширительный бачок; 4 — термостат; 5 — водяной насос; 6 — рубашка охлаждения блока цилиндров; 7 — рубашка охлаждения головки блока; 8 — радиатор отопителя с электро-вентилятором; 9 — кран радиатора отопителя; 10 — пробка для слива охлаждающей жидкости из блока; 11 — пробка для слива охлаждающей жидкости из радиатора

Основные неисправности термостата автомобиля

При пользовании термостатом вы рискуете столкнуться с рядом неисправностей. В качестве таковых можно назвать заклинивание устройства в закрытом виде и его «зависание». Заклинивать он способен, когда происходит перегревание мотора. И для этого совершенно не имеет значения, какова температура окружающей среды. При такой поломке клапан термостата лишь чуть-чуть приоткрывается, но не может открыться полностью.

Но в зависимости от условий пользования транспортного средства, а точнее режима работы силового агрегата, двигатель не гарантированно станет закипать. При «зависании» клапан может быть открыт как нараспашку, так и слегка приоткрыт. Такая оплошность в работе термостата сказывается на длительности прогревания двигателя до необходимой для нормального функционирования температуры. Двигатель прогревается значительно дольше, а в некоторых случаях при низкой температуре воздуха на улице нужная температура далеко не всегда достигается. Нормальное время прогрева двигателя при хорошей работе системы охлаждения и температуре воздуха в 0°С от 5 до 10 минут.

Принцип работы автомобильного термостата при разных температурах

Проблемы с работой термостата могут принести владельцу транспортного средства большие неприятности, связанные с дальнейшим ремонтом двигателя. Дабы это предотвратить, важно знать, функционирует термостат либо же нет. Конечно, несведущий человек при обычном осмотре двигателя сделать этого не сможет.

Как определить неисправность термостата

Вот что по данному поводу говорят специалисты. Основным способом проверки работоспособности термостата является прогрев двигателя до нужной температуры, то есть до того момента, когда приборная стрелка температуры доходит до зоны, отмеченной красным цветом. После этого двигатель останавливается. Необходимо перейти в моторный отсек, и отыскать верхний шланг, идущий от мотора к радиатору. Кроме того, необходимо отыскать нижний шланг радиатора. Он будет аналогичен верхнему. Дотянувшись до обоих шлангов, рукой нужно определить степень их нагрева.

Такие манипуляции необходимо производить с особой осторожностью, поскольку достаточно горячим может оказаться не только двигатель, но и шланги охлаждающей жидкости, и неудачное прикосновение приведет к ожогу. Если температурный датчик двигателя говорит о нагреве силового агрегата, при этом один из шлангов является горячим, а второй — холодным, это может свидетельствовать о том, что клапан закрыт. Естественно, жидкость не сможет проходить сквозь радиатор. Данное обстоятельство свидетельствует о наличии поломки термостата. Ремонт охлаждающей системы состоит в замене прибора.

Диагностика термостата в домашних условиях

Для оценки работоспособности можно воспользоваться способом народных умельцев. Следует нагреть воду до степени кипения и опустить в нее термостат, а после визуально проследить за клапаном. Работоспособность нагревателя определяется тем, откроется ли клапан. Если это происходит, то деталь рабочая, в противном случае термостат требует замены. Такой метод проверки работоспособности предусматривает полное извлечение устройства и является трудоемким. Рассматриваемая конструкция термостата не подлежит починке, а потому требуется полная его замена.

Производя работы по его замене, необходимо помнить, что производителем выпускаются термостаты с различными температурными режимами открытия пропускного клапана. Этим, собственно, обусловлена необходимость подбора термостата с таким температурным режимом открытия клапана, который обеспечивал бы своевременную пропускную способность охлаждающей жидкости, предотвращая перегревание мотора.

Видео как проверить термостат, не снимая его с авто?

automotolife.com

Работает ли термостат в автомобиле

Как определить неисправность термостата.



В вашем автомобиле слишком холодно? Или двигатель нагревается больше рабочей температуры? Вполне возможно, что в вашей машине неисправен термостат. Но как узнать, что именно из-за термостата двигатель автомобиля очень долго греется или перегревается? К счастью, любой автолюбитель может выяснить это без посторонней помощи.



Перед тем как узнать способы диагностики термостата, давайте для начала выясним, к чему может привести перегрев мотора или его работа при недостаточном нагреве.



Все мы знаем, что двигатели внутреннего сгорания эффективно работают только при рабочей температуре, которая не превышает в среднем 80-100 градусов по Цельсию. Если же по каким-то причинам силовой агрегат начинает работать на более высокой температуре, то внутренние компоненты двигателя от перегрева начинают быстро изнашиваться и деформироваться, что может привести к серьезной поломке.



Что касаемо работы холодного двигателя, который долгое время не нагревается до рабочей температуры, то многие ошибочно полагают, что это не настолько опасно, как перегрев. Отчасти это так, но, тем не менее, длительная работа силового агрегата на температуре ниже рабочий, может так же привести к износу его некоторых компонентов. Ведь если двигатель не достаточно нагрелся, то он работает не эффективно.



Автозапчасти от А до Я: Устройство автомобилей для новичков



Именно поэтому для нормальной работы двигателя и его долгой службе необходимо чтобы он работал в основное время при нормальной рабочей температуре, которую регулирует термостат, вентилятор и система охлаждения. Термостат в автомобиле регулирует температуру двигателя, управляя потоками охлаждающей жидкости по патрубкам системы охлаждения.



Напомним, что охлаждающая жидкость (антифриз, тосол) охлаждает двигатель за счет физических свойств. То есть тепло вырабатываемое мотором в процессе сжигания топлива передается, циркулирующему в системе охлаждения, антифризу. В итоге жидкость забирает часть тепла, и температура двигателя понижается.



Соответственно чем больше циркулирует охлаждающей жидкости в системе охлаждения, тем быстрее остывает двигатель. Но как мы уже знаем чрезмерное остывание двигателя также опасно, как и перегрев. Поэтому система охлаждения сконструирована таким образом, чтобы не только при необходимости снижать температуру двигателя, но и когда нужно поднимать его в короткий срок за счет перераспределения потоков антифриза по патрубкам.



Отравление метанолом и этиленгликолем: Антрифриз, тормозная жидкость и незамерзайка



Потоки охлаждающей жидкости распределяются с помощью термостата, который может открываться и закрываться автоматически. Например, когда он открыт, антифриз начинает циркулировать по системе охлаждения и двигатель начинает остывать. Когда термостат находится в закрытом положении, то охлаждающая жидкость блокируется по определенному кругу циркуляции и двигатель начинает нагреваться.



Автопроизводители автомобилей оснащают продукцию термостатами, которые автоматически открываются при достижении рабочей температуры двигателя (как правило, рабочая температура современных моторов составляет от 80 до 100 ° C).



Но как же тогда охлаждать сам антифриз, который, циркулируя в системе, рано или поздно нагреется? Ведь забирая тепло от двигателя, он может закипеть. Для этого придумали радиатор охлаждения, который спрятан за передней решеткой машины. Во время движения машины потоки воздуха охлаждают радиатор, в котором находится нагретый антифриз. В итоге охлаждающая жидкость остужается и вновь сможет, циркуля по системе, забирать тепло у работающего двигателя.



Например, когда двигатель холодный, то термостат закрыт, и охлаждающая жидкость не проходит через радиатор. Таким образом, удается в короткий срок нагреть двигатель до рабочей температуры. Как только двигатель набирает рабочую температуру, то термостат начинает открываться и антифриз начинает циркулировать по кругу, который проходит через радиатор и охлаждающая жидкость начинает остывать, предотвращая закипание.



Как видите, это уникальная замкнутая система охлаждения двигателя автомобиля, которая достаточно надежна, когда все компоненты находятся в рабочем состоянии. Но как только любой из компонентов системы выйдет из строя, существует риск перегрева автомобиля и вероятность выхода из строя двигателя. Именно поэтому к системе охлаждения каждый водитель должен относиться внимательно и периодически проверять уровень антифриза, состояние радиатора, вакуумные патрубки, расширительный бачок охлаждающей жидкости и конечно термостат, который в зависимости от температуры двигателя направляет потоки антифриза по определенному кругу.



Памятка







  •  Когда двигатель холодный, охлаждающая жидкость (антифриз) также холодная. В этом случае термостат находится в закрытом положении. В этом случае антифриз циркулирует по так называемому малому кругу, в котором жидкость не проходит через радиатор, а проходит только через двигатель. В итоге при закрытом термостате охлаждающая жидкость не охлаждает силовой агрегат и а постепенно нагреваясь от тепла двигателя помогает ему быстрее набрать рабочую температуру.
  •  После того как антифриз нагреется до определенной температуры, термостат автоматически открывается и жидкость начинает циркулировать по большому кругу, в который входит радиатор охлаждения. За счет потоков воздуха во время движения автомобиля жидкость начинает остывать, что способствует охлаждению мотора. Каждый термостат откалиброван на открытие при определенной температуре.

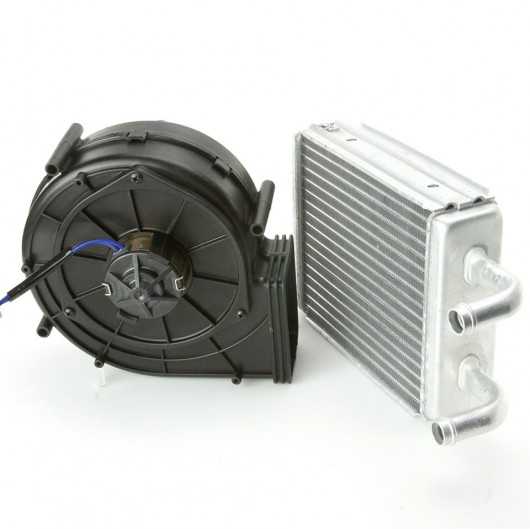

Радиатор печки



В любом автомобиле помимо радиатора охлаждения, по которому циркулирует антифриз, есть еще радиатор печки, который, по сути, играет роль обогрева салона. Через этот радиатор также проходит антифриз, который при достижении рабочей температуры двигателя нагревается и отдает тепло системе вентиляции салона. Как правило, горячий антифриз начинает поступать в радиатор печки, как только вы включите режим обогрева салона.



Соответственно при неисправности термостата печка в салоне может начать работать не эффективно. Например, если термостат открылся и при падении температуры двигателя ниже рабочий автоматически не закрылся, то это приведет к недостаточному нагреву антифриза, который циркулируя через радиатор печки, не сможет нагреть его до нормальной температуры. Соответственно даже на максимальном режиме обдува в салоне будет не жарко, а в некоторых случаях даже холодно. Причина холодный антифриз, который будет остывать от потоков воздуха, проходящие через радиатор охлаждения во время движения автомобиля.



Как узнать, что термостат перестал работать?



Когда термостат застревает в одном положении, то он перестает открываться или закрываться, оставаясь в одном положении независимо от температуры охлаждающей жидкости и двигателя. Помните, что это может привести к серьезным поломкам двигателя. К счастью, есть несколько признаков, по которым можно определить, что термостат неисправен. Вот таблица, с помощью которой вы можете выяснить, исправен ли ваш термостат:



Как тестировать термостат в автомобиле:



Тест Объяснение
Холодный двигатель: Откройте капот и снимите крышку радиатора. Запустите двигатель. Наблюдайте за охлаждающей жидкостью. Она не должна двигаться. Когда двигатель холодный, термостат должен быть закрыт, таким образом, минуя круг циркуляции антифриза, который проходит через радиатор.
Двигатель теплый (! Не горячий): Откройте капот и снимите крышку радиатора. Наблюдайте за охлаждающей жидкостью. Циркуляция антифриза должна быть видна сразу. Когда двигатель прогрет, термостат находится в открытом положении. Это позволяет охлаждающей жидкости течь через радиатор.
Холодный двигатель: Запустите двигатель. Включите обогрев салона. Засеките время, которое требуется двигателю, для того чтобы начать подавать в салон теплый воздух.  Если это занимает более пяти минут и теплый воздух после запуска мотора не начинает долгое время подаваться в салон или он недостаточно горячий, это признак того, что термостат заклинило в открытом положении, из-за того, что охлаждающая жидкость циркулирует по кругу, который проходит через радиатор охлаждения. Это и является причиной долгого разогрева салона в зимнее время.

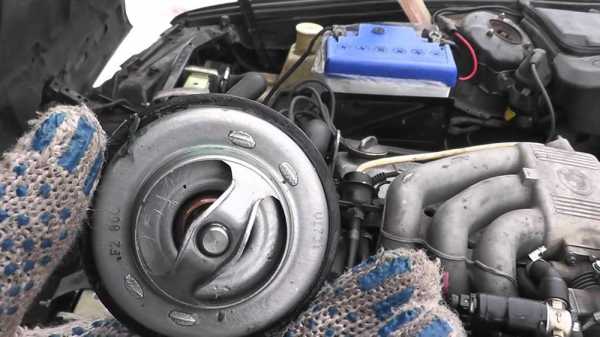

Где находится в машине термостат?



Естественно, после того как мы установили, что в машине есть проблемы с термостатом нам необходимо его демонтировать. Но, к сожалению, многие автолюбители не знают, где он находится. Как правило, термостат находится в верхнем патрубке системы охлаждения двигателя, который идет от двигателя к радиатору. Термостат установлен в специальный корпус (корпус термостата).



Смотрите также: Летние советы: Как эффективно использовать кондиционер в автомобиле



Во многих автомобилях месторасположение корпуса термостата, от которого идет патрубок на радиатор, находится рядом с водяной помпой. Если вы не знаете, где в вашей машине установлен термостат, то найдите верхний патрубок на радиаторе и по нему далее вы легко найдете корпус термостата, который соединен с двигателем.



Если термостат застрял в одном положение, то разумно не пытаться его восстановить. Надежнее и проще купить новый термостат. Также вместе с заменой термостата вам придется заменить прокладку корпуса термостата на новую. Обратите внимание что прокладку корпуса термостата придётся заменить даже в том случае если вы открыли корпус просто для проверки термостата.

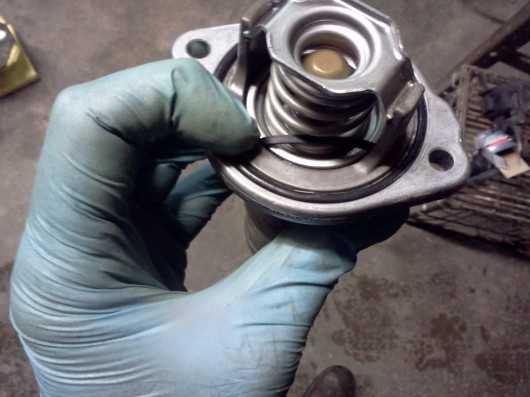

Проверка термостата



Если вы все еще не уверены, что термостат застрял в одном положение, выполните следующую процедуру, чтобы установить причину перегрева двигателя или его долгое прогревание.



1. Отсоедините отрицательную клемму высоковольтного провода аккумулятора.



2. Слейте часть охлаждающей жидкости из системы с помощью пробки радиатора или с помощью отверстия для слива антифриза, которое предусмотрено в вашем автомобиле. Слейте от 4 до 5 литров. То есть, нет необходимости сливать из системы охлаждения всю жидкость. Это необходимо, для того чтобы избежать выливания антифриза из системы при следующем шаге.



3. Снимите верхний шланг-патрубок радиатора.



4. Снимите корпус термостата.



5. Снимите термостат.



6. Найдите на корпусе термостата маркировку температуры, при которой он должен начать открываться. Запомните эту температуру.



7. Возьмите градусник, который способен замерять температуру в кипящей воде.





8. Затем заполните кастрюлю холодной водой. Положите градусник в кастрюлю и поставьте ее на плиту.



9. Положите термостат в кастрюлю с холодной водой и включите плиту.



10. Теперь внимательно наблюдайте за температурой на градуснике и за термостатом. Если термостат исправен, то при достижение воды до температуры , указанной на корпусе термостата, он начнет открываться. Если этого не произойдет или же термостат начнет отрываться при достижении более высокой температуры воды, то вам придётся заменить его на новый, поскольку термостат начинает поздно открываться или полностью неисправен.

Если же термостат открывается при нагреве воды до указанной на нем температуры, то он полностью исправен.



Еще один простой способ, который поможет узнать, что термостат не работает



Вот еще более простой способ узнать, что термостат застрял в одном положение. Этот способ не требует каких-либо навыков обслуживания и ремонта автомобиля. Вам фактически ничего не придётся делать. Ваша задача только сравнить температуру верхнего шланга-патрубка радиатора и нижнего.

Вот что вы должны сделать:



1. Запустите автомобиль с холодным двигателем.



2. Так как на холодный мотор термостат находится в закрытом положение и антифриз циркулирует по малому кругу, то патрубок, отходящий сверху от корпуса термостата должен быть до прогрева двигателя холодным.



3. Как только двигатель нагревается до рабочей температуры термостат должен открыться, и охлаждающая жидкость начнет проходить по верхнему патрубку, подходящему к радиатору. Так что как следите за температурой двигателя на приборной панели. Как только она начинает приближаться к рабочей температуре, проверьте патрубок. Он должен в скором времени стать теплым и затем горячим. Это будет означать, что термостат открылся, и охлаждающая жидкость начала циркулировать по большому кругу (через радиатор).



4. Проверьте рукой также и нижний патрубок. Он также должен быть горячим.





Если же при достижении рабочей температуры двигателя верхний патрубок остается холодным, то, скорее всего, термостат заклинило в закрытом положении и антифриз по-прежнему циркулирует по малому кругу. Это очень опасно, поскольку в этом случае температура двигателя начнет повышаться выше рабочий и машина может закипеть, что может привести к поломке системы охлаждения и серьезному повреждению силового агрегата. Так что срочно замените термостат на новый.



Иногда встречается неисправность термостата, которая приводит к раннему открытию термостата на холодный двигатель. Так что, если вы обнаружите, что верхний патрубок почти сразу стал горячим после запуска холодного двигателя, то, скорее всего термостат заклинило в открытом положении, и антифриз циркулирует по большому кругу через радиатор даже на холодный мотор.



Смотрите также: Десять звуков, которые говорят о поломке автомобиля



В таком случае двигатель будет очень долго прогреваться, а в зимнее время может вообще не нагреться до рабочей температуры. В этом случае печка в салоне не будет отдавать много тепла и вам будет холодно. В таком случае вам также придется заменить термостат на новый.



Предупреждение



Термостат является очень важным компонентом вашего автомобиля. Он выполняет очень важную функцию в машине. Именно от него зависит, как долго будет служить двигатель машины. Ведь при его неисправности двигатель машины может начать работать неэффективно или перегреться.



К счастью, термостат стоит очень дешево. Так что вы должны регулярно обращать внимание на то, как работает система охлаждения в машине. При первых же признаках неисправности термостата поменяйте его на новый. Это обойдется вам намного дешевле, чем возможный дорогостоящий ремонт двигателя в случае неправильной работы термостата.





Кроме того, помните, что если термостат заклинило в закрытом положении, то существует огромный риск перегрева двигателя, что может его вывести из строя так, что силовой агрегат не будет подлежать ремонту. Вы представляете, во сколько вам обойдется покупка нового мотора?



Иногда некоторые автовладельцы снимают термостат с автомобилей. Особенно это касается тех водителей, которые проживают в южных регионах. Но это не очень хорошая идея. Да, в таком случае вероятность перегрева снижается до минимума, так как двигателю будет тяжело достигнуть рабочий температуры (прогреться). Но в этом режиме силовой агрегат будет работать не эффективно. Непрогретый мотор будет почти постоянно работать в режиме прогрева, что естественно скажется на его сроке службе (ресурсе).

www.1gai.ru

Принцип работы термостата, устройство и видео схемы работы для автомобилей ВАЗ

Термостат — устройство, предназначенное для контроля температуры в системе охлаждения и ее регулирования. Цель — ускорение прогрева мотора после его запуска и предотвращение его перегрева в случае длительной работы.

Место установки устройства — в верхней части мотора, где осуществляется выход нагретой ОЖ (охлаждающей жидкости) в радиатор.

Термостаты, устанавливаемые на автомобилях, могут иметь два вида наполнителей — жидкие и твердые.

Назначение

Термостат — один из главных узлов системы охлаждения. Назначение — контроль температурных показателей ОЖ с последующим перенаправлением состава по большому или малому кругу.

Пока мотор прогревается, клапан находится в закрытой позиции, а жидкость идет по малому кругу. Как следствие, прогрев силового узла происходит быстрее.

При достижении требуемой температуры происходит открытие клапана и подача ОЖ через радиатор.

Другими словами, термостат — специальный прибор, который поддерживает температуру мотора в заданных параметрах посредством грамотной работы терморегулятора и правильности осуществления фазового перехода.

Блокируя работу радиатора, устройство позволяет двигателю набирать нормальную температуру. Как следствие, улучшаются характеристики силового узла, и снижается его износ.

Клапан термостата открывается при температурах от 70 до 92 градусов в зависимости от конструкции термостата (применяемого термоактивного наполнителя) и требуемого теплового режима двигателя.

Моментом открытия термостата считается перемещение клапана на величину 0,1 мм. Допуск на температуру начала открытия клапана составляет ±2°С. Температура полного открытия клапана как правило выше на 12 — 15 градусов, чем температура начала открытия.

Поэтому температура полного открытия основного клапана может варьироваться в пределах 82-107 градусов Цельсия.

После этого заслонка открывается и позволяет проходить жидкости по системе.

Виды термостатов

Сегодня есть несколько видов термостатов, каждый из которых имеет свои особенности (как по принципу действия, так и по цене).

К примеру, отечественные устройства обходятся в меньшую сумму, в то время как немецкие отличаются лучшим качеством, но и стоят дороже.

ВАЖНО: С 2006 года в России нет производителей автомобильных термостатов! Единственный завод «СтАТО» п. Ставрово, Владимирской обл., производивший с «нуля» термостаты для всех легковых и грузовых отечественных автомобилей был поглощен концерном «ПРАМО» и прекратил их выпуск, перейдя на закупку и переупаковку термостатов китайского производства и выпуск их под своей торговой маркой.

Позднее появилось еще несколько «производителей», работающих по той же схеме. Но, хочется отметить, что единственным предприятием, которое осуществляет 100% контроль качества и имеет испытательное оборудование для контроля параметров термостатов является ЗАО «ЭЛЕКТОН» г. Радужный Владимирской обл.

Востребованы и так называемые универсальные термостаты, которые могут подойти почти к любому типу мотора.

Итак, к основным видам термостатов можно отнести:

1. Одноклапанный.

Наиболее популярный вид устройства, который установлен на многих марках и моделях авто. Многие считают, что такой тип уже устарел и не способен обеспечить потребности мотора. Но это не так.

Этот тип термостатов не устарел и с успехом применяется в частности на двигателях УМЗ 4216 (Ульяновского моторного завода). Применение термостатов одноклапанного и двухклапанного зависит от компоновки системы охлаждения двигателя.

Но все же применение двухклапанных термостатов получило преимущественное распространение.

2. Двухклапанный или двухступечатый термостаты.

Данные устройства имеют множество общих черт с узлом одноклапанного типа. Преимущество лишь в расширенных возможностях, касающихся процесса охлаждения.

3. Термостат с электронным управлением.

Наиболее продвинутый тип устройства, отличающийся повышенным потенциалом.

Преимущества — точность работы и повышенная функциональность.

Благодаря эффективной работе системы, гарантируется нормальный цикл охлаждающей жидкости, а также своевременное открытие и закрытие клапана.

Работа может осуществляться в двух режимах — ручном или автоматическом.

Термостат с электронным управлением установлен лишь на самых новых авто. Обязательное условие для работы системы — наличие хорошего бортового компьютера, способного контролировать работу устройства.

Есть автомобили, в которых одновременно стоит два термостата. Их ставят для увеличения эффективности системы охлаждения на мощных двигателях, таких как двигатели производства ПАО Автодизель (Ярославский моторный завод), ПАО «КАМАЗ», а на двигатели Тутаевского моторного завода ставят даже 3 термостата в один контур системы охлаждения.

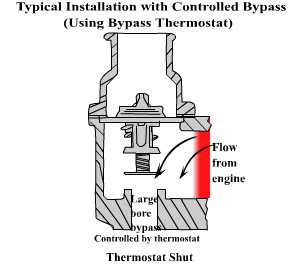

Устройство и принцип работы

Конструкция и принцип действия термостата во многом зависит от типа наполнителя.

Рассмотрим каждый из вариантов:

1. Термостат с жидким наполнителем.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

2. Термостат с твердым наполнителем.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Описание и схемы работы на ВАЗ 2106, 2107, 2109, 2114

В автомобилях ВАЗ система охлаждения имеет ряд особенностей. В частности, перед насосом монтируется специальный 2-клапанный термостат (дополнительный и основной), имеющий твердый (восковый) наполнитель.

Пока двигатель еще не прогрелся, большая часть ОЖ будет проходить по малому кругу, то есть с охватом насоса системы, рубашки охлаждения силового узла и цилиндров, а также термостата.

Далее жидкость снова возвращается к насосу. Вместе с этим ОЖ циркулирует через рубашку трубопровода впуска и камеры для смешивания в карбюраторе.

Если же кран отопителя салона открыт, то жидкость проходит и через его радиатор.

В случае, когда мотор прогрет не до конца, то есть температура ОЖ еще не достигла нужной отметки (90 градусов Цельсия), частично открывается основной клапан, другой (перепускной или байпасный) частично прикрывается, и часть горячей жидкости идет к основному радиатору.

Это позволяет быстрей прогреться силовому узлу. Как только температура доходит до уровня 90 градусов Цельсия, открытие клапана происходит полностью, что позволяет весь поток направить через радиатор.

Основные металлы, из которых выполнены элементы термостата — медь и латунь.

Принцип работы схож с тем, что уже рассматривался выше.

Особенности проверки устройства

Сегодня есть три основных метода диагностики термостата. Кратко рассмотрим каждый из них:

  1. Пускайте мотор и выдерживайте 7-10 минут. После поднимайте капот и касайтесь нижнего патрубка, отходящего от радиатора. При нормальной работе устройства температура шлангов должна быть идентичной. Если же температура разная, то термостат неисправен. Но важно понимать, что возможно наличие воздушных пробок в системе, мешающих циркуляции жидкости. Наличие воздушных пробок может привести к перегреву и неправильной диагностике. Годный термостат может быть признан браком.
  2. Заводите мотор и прикасайтесь к трубке, подводящей ОЖ к верхней части радиатора. В случае корректной работы термостата трубка должна быть холодной до момента, пока мотор не прогреется до нужной температуры.
  3. Наиболее эффективный и сложный метод — со снятием термостата. В данном случае необходим демонтаж устройства с последующим окунанием его в жидкость.

Последняя прогревается в специальной емкости до момента срабатывания клапана. Но температуру открытия и закрытия так не определить. В кастрюле можно проверить только принципиально факт работы термостата , но не его фактические параметры.

Для определения фактических показателей термостат нужно установить на штатив с индикатором часового типа (например ИЧ-10), шток индикатора должен упираться в основной клапан или другой элемент конструкции жестко связанный с ним.

После этого поднимая температуру и контролируя ее по термометру с ценой деления 0,1 °С фиксируем начало открытия, соответствующее ходу клапана 0,1 мм. Дальше поднимая температуру определяем по индикатору величину открытия клапана.

  1. Если мотор через 10-12 минут после заводки так и не набрал 90 градусов Цельсия (при условии температуры на улице около 0), то можно говорить о поломке рассматриваемого нами устройства.

Скорее всего клапан заклинило и ОЖ постоянно идет по большому кругу.

Более подробно читайте как проверить термостат.

Итоги

Термостат — один из ключевых узлов, отвечающих за качественный прогрев и охлаждение силового узла.

Выход устройства из строя неизбежно влечет к проблемам с мотором и необходимостью дорогостоящего ремонта.

Знание принципа его работы позволяет вовремя диагностировать проблему и устранить ее еще на раннем этапе. При этом сделать это несложно.

autotopik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
