Биение руля: причины и как лечить

Чаще всего проблема вибрации руля при движении автомобиля возникает у автолюбителей сразу после сезонной смены шин, либо после наезда на серьезную яму, в основном на большой скорости. При этом симптомы бывают разные, иногда руль вибрирует постоянно, иногда – только на определенной скорости, реже – биение руля не поддается системному анализу и начинается на разных скоростях и разных дорожных покрытиях.

На самом деле, вибрация руля в движении (не при торможении, это принципиально!) – это всегда следствие возникновения резонанса вращения неуравновешенных масс одного или нескольких колес, и причин у этого явления может быть всего пять (которые кстати могут дополнять друг друга):

1. Банальная грязь на диске. Некоторые модели дисков сконструированы таким образом, что болото и снего-грязевая каша накапливается в определенных пустотах и плохо выводится оттуда естественным путем. В последствии, замерзая (засыхая), такая грязь создает ту самую неуравновешенную массу, которая, в свою очередь, приводит к вибрации колеса.

Поэтому первое, что нужно сделать, если Вы заметили вибрацию руля – хорошо помыть колеса и убедиться, что на дисках изнутри нет ничего лишнего.

2.Плохо отбалансированное колесо (одно или несколько). Эта проблема лечится исключительно в шиномонтажной мастерской и является самой простой из возможных причин биения руля (после грязи конечно). Если биение замечено сразу после посещения шиномонтажа, заедьте в другой и проверьте балансировку колес , только выбирайте хороший шиномонтаж для этого, будет Вам наука на будущее – скупой таки платит дважды!

3. Колесный диск и/или шина имеют поврежденную геометрию (превышен максимально допустимый статический дисбаланс), а говоря более простым языком – бьют. Причин этому может быть много, начиная от некачественного (неправильного) ремонта диска или покрышки, и заканчивая неправильным межсезонным хранением шин. Кроме того, к статическому дисбалансу приводят сильные удары, «шишки» на резине, и просто нарушение технологии производства шин и дисков (заводской брак).

Нужно сказать, что колесо, имеющее статический дисбаланс, вполне возможно отбалансировать «в нули», но при этом оно все равно будет бить, создавая опасную нагрузку на подвеску и вибрацию на руле.

Измерение биения колеса
Измерение биения колеса непосредственно на автомобиле
Лечение этой проблемы возможно далеко не всегда, и начинать нужно с хорошего шиномонтажа, где биение колес могут измерить не «на глаз», а с помощью специальных приспособлений. Там же и смогут сказать, насколько возможным является устранение проблемы.

4. Деформирована ступица, либо другие несущие элементы подвески. Диагностировать эту проблему можно в любом автосервисе или даже просто в гараже, путем подвешивания колеса, установленного на автомобиль, и измерения его биения при вращении с помощью специального приспособления. Только перед проведением такой диагностики нужно убедиться, что само колесо ровное (п.3). Обычно такие проблемы возникают после наезда на большую яму или бетонного полицейского на большой скорости.

5. Неправильная установка колеса на автомобиль, либо несоответствие диска штатным параметрам ступицы. Проведите небольшой эксперимент: оденьте колесо на ступицу и наживите, не закручивая до конца, все болты (гайки). После этого, плотно прижав колесо к ступице, попробуйте сместить колесо относительно ступицы в вертикальной плоскости (вверх, вниз, вперед или назад по ходу движения автомобиля). Есть люфт? Это означает, что центральное отверстие диска (его еще называют центровочным) больше, чем ось, на которую оно надевается.

Что это означает для Вас? Да то, что установка этого колеса на этот автомобиль без минимального смещения в вертикальной плоскости, как минимум, сильно затруднена, а в реальной жизни практически невозможна. Вопрос только в том, насколько значительным будет это смещение. Лечится это либо заменой дисков на подходящие, либо установкой специальных пластиковых шайб нужных размеров (не исключено, что их придется заказывать в индивидуальном порядке под конкретные размеры).

Кроме того, достаточно распространенной ошибкой некоторых автолюбителей и мастеров шиномонтажей является неправильная затяжка болтов (гаек), имеющих конусное основание. Затягивать нужно постепенно, причем чередуя противоположные болты (гайки), и начинать этот процесс нужно только вручную – никаких пневмопистолетов! Более того, основная затяжка должна производиться на весу, опустив автомобиль на колеса, Вы можете только немного «дотянуть» болты (гайки), но ни в коем случае не закручивать их.

О чем могут сказать конкретные симптомы?

Часто на популярных автофорумах автолюбители активно обсуждают конкретные симптомы и пытаются понять что-то, в зависимости от того, появляется ли вибрация руля только на какой-то конкретной скорости, или же ее появление непредсказуемо. На самом деле, любая вибрация руля дает понять только одно: колеса, либо переднюю подвеску автомобиля нужно срочно лечить! Ездить с такими симптомами крайне опасно, особенно на больших скоростях (кстати, в данном случае речь идет о скоростях более 60 км/ч, и чем выше скорость – тем опаснее последствия).

Если «больна» одна сторона и в одном месте – вибрация всегда будет появляться на одной и той-же скорости, резонансной для данной неуравновешенной массы (при условии, что во время движения на диске не будет накапливаться грязь, которая также сразу становится неуравновешенной массой).

Если же дисбаланс присутствует на обеих сторонах, при каждом повороте руля (даже очень незначительном) передние колеса будут проходить разные расстояния, соответственно, неуравновешенные массы будут смещаться по отношению друг к другу, поэтому резонансные частоты будут динамически изменяться и соответственно скорость, при которой будет начинаться и заканчиваться вибрация руля, будет величиной переменной.

🧑‍🔧 Причины вибрации и биения руля

Неприятные биения и вибрации рулевого колеса занимают почётные лидирующие места среди наиболее часто возникающих неисправностей автомобиля. Особенно рулевое управление долго не живёт, если машина ездит преимущественно по никудышним дорогам. То есть, в случае многих отечественных автолюбителей, постоянно. Выявить причину тряски руля в большей половине случаев не представляет сложностей даже начинающим автовладельцам. Всё, что для этого нужно знать, вы найдёте в этой статье.

В каком режиме эксплуатации бьёт или вибрирует руль

От того, в каком режиме присутствует вибрация или биение руля, зависит перечень возможных причин

Это первый вопрос, которым следует задаться при желании найти причину биения рулевого колеса. Ведь в зависимости от того, в каком режиме происходит тряска, можно сразу исключить невозможные варианты и сосредоточить своё внимание на более вероятных. Например, если вибрирует во время стояния на одном месте, то кривые или разбалансированные колёса точно не при делах. И так далее.

При поиске причины вибрации и биения руля всевозможные режимы эксплуатации автомобиля целесообразно разделить на 7 групп:

  1. Стоянка с работающим двигателем.
  2. Разгон.
  3. Движение по прямой со скоростью до 50 км/час.
  4. Движение по прямой со скоростью выше 90 км/час.
  5. Маневрирование.
  6. Торможение.
  7. Езда по плохим дорогам.

Как правило, если руль бьётся только в каком-то одном из перечисленных режимов эксплуатации автомобиля, понять причину — проще простого. Немного сложнее, если они пересекаются. То есть, дефект активно себя проявляет сразу в двух или трёх режимах. Тем не менее, перебирать придётся гораздо меньше вариантов, чем их есть всего. А на секундочку, только в этой статье их упоминается 20 штук.

Все возможные причины биения и вибрации руля

Вполне возможно, что для многих будет достаточно пройтись по краткому списку всех возможных причин, чтобы решить проблему. Поэтому сначала перечислим их без каких-либо пояснений:

  1. Ослабление или износ креплений мотора.
  2. Троящий или разбалансированный двигатель.
  3. Недостаточные обороты холостого хода.
  4. Износ приводного вала рулевой рейки.
  5. Несбалансированные колёса.
  6. Ослабившиеся гайки или болты крепления колёс.
  7. Износ рулевой рейки.
  8. Износ рулевых наконечников.
  9. Износ ступичных подшипников.
  10. Деформированные колёсные диски.
  11. Неотрегулированное схождение колёс.
  12. Шишки и грыжи на резине.
  13. Разброс давления в шинах.
  14. Износ шарниров равных угловых скоростей.
  15. Износ подшипников рулевого редуктора.
  16. Разболтанный кардан рулевой стойки.
  17. Износ втулок стабилизатора поперечной устойчивости.
  18. Деформированные детали тормозного механизма.
  19. Неравномерная выработка тормозов.
  20. Разбитые шаровые опоры.

Если для выявления причины, по которой бьётся или вибрирует рулевое колесо в вашем случае, этого перечня недостаточно, дальше представленные пункты расписаны детальнее. Кроме того, они рассматриваются совместно с соответствующими режимами эксплуатации, что позволит сразу же исключать большую часть нашего списка.

Вибрации руля на месте

Поиск причины вибрирования рулевого колеса во время стоянки на месте стоит сразу в четырёх направлениях:

  1. Крепления двигателя.
  2. Троящий или разбалансированный мотор.
  3. Низкие холостые.
  4. Приводной вал рулевой рейки.

Остановимся на каждом из них немного подробнее.

Крепления двигателя

Работоспособные крепления двигателя гасят вибрации

Силовой агрегат легкового автомобиля крепится к раме или подрамнику на демпфирующих подушках. Они нужны для того, чтобы во время работы вибрации мотора не передавались на другие части машины. В том числе, это касается не только рулевого управления, а и кузова, в целом. Однако, если эти самые подушки изношены, либо их крепления ослабились, распространяющая тряска неизбежна.

Подтвердить или исключить этот вариант достаточно просто. Для этого нужно запустить двигатель и посмотреть на его поведение под капотом. Если крепления действительно ослабились, то вибрации будут видны, что называется, невооружённым глазом. Они с большой долей вероятности передаются на механизм рулевого управления, и вы их ощущаете руками. Более того, как правило, данный дефект распространяется не только на руль, но и на весь кузов. Соответственно, тряску можно наблюдать в виде дребезга панели, пластиковых деталей, а иногда даже боковых стёкол.

Несмотря на простоту этой проблемы, её устранение не всегда проходит быстро и недорого. Если демпферы ещё живые, а просто ослабились крепежи, их достаточно просто подтянуть. Однако такое бывает крайне редко. Чаще подушки дубеют или деформируются, прекращая выполнение своих функций. В таких случаях спасёт только их замена. Мероприятие это не из лёгких. Но, всё же, даже без обращения на СТО — выполнимое.

Троящий или разбалансированный мотор

Если двигатель троит или не сбалансирован — никакие «подушки» не спасут

Троить двигатель начинает тогда, когда один или более цилиндров перестают работать стабильно, либо отказывают вовсе. С бензиновыми такое часто бывает из-за отсутствия искры. В инжекторных и дизельных — из-за засорившихся или изношенных форсунок. Короче говоря, когда топливо не может либо попасть, либо воспламениться в одном из цилиндров, то двигатель начинает троить.

В результате происходит разбалансировка. В исправно работающем моторе поршни во время возвратно-поступательных движений компенсируют импульс друг друга. А когда один из них начинает филонить, начинаются вибрации. Вполне естественно, что передаются они на рулевое управление, и ощущаются тактильно. Кроме того, троящий двигатель ещё и тянет плохо, расходует больше топлива, может внезапно глохнуть или, наоборот, самопроизвольно набирать обороты.

В довесок следует сказать пару слов о разбалансировке двигателя. Дело в том, что источником неслабых вибраций на рулевом колесе он может стать не только при отказе одного или нескольких цилиндров. Этому также может способствовать износ деталей кривошипно-шатунного механизма. В частности, разбитые посадочные места под поршневые пальцы, стёртые до фольги вкладыши на коленвале и так далее.

Низкие холостые

Нормальные холостые — это 850-950 оборотов в минуту. Если они ниже — то это одна из причин вибрации и биения руля

Эта причина элементарная, если надо только выяснить, почему идут вибрации на руль. Другое дело — найти и устранить проблему. Тем не менее, из-за недостаточных холостых оборотов двигатель работает нестабильно и с ощутимыми по всему кузову вибрациями. Естественно, они передаются на механизм управления, и в результате ощущаются водителем.

Подтвердить или, наоборот, исключить из нашего списка эту проблему весьма просто. Особенно если на панели приборов имеется тахометр. Нормальные холостые для двигателей легковых автомобилей — от 800 до 900 об/мин. Если же стрелка на тахометре периодически падает или постоянно показывает меньше нормы, вибрации неизбежны. Довольно часто такая проблема проявляется периодически, либо в связке с другими факторами. Например, когда вы включаете фары, печку или кондиционер.

Приводной вал рулевой рейки

Приводной вал в самом низу — из-за его износа биение руля неизбежно

Приводной вал передаёт вращение рулевого колеса на рейку при помощи нехитрого механизма, который, как и всё остальное в машине, подвержен износу. Когда между его деталями появляются зазоры и люфты, вибрации от двигателя начинают передаваться на руль. К сожалению, самостоятельно определить или исключить этот вариант является для начинающих автовладельцев довольно непростой задачей. Тем не менее, это возможно.

Стоит также отметить, что равномерная вибрация руля во время стояния на месте может возникать из-за некорректной работы гидроусилителя. С аналогичной проблемой сталкиваются и владельцы автомобилей с электрическими усилителями. Вычислить эти варианты несложно, если планомерно исключить все остальные, описанные выше. Кроме того, из-за некорректной работы усилителя руля вибрации, как правило, ощущаются только во время стоянок с заведённым двигателем, тогда как в движении — пропадают или становятся почти незаметными.

Руль вибрирует при разгоне

Чтобы руль вибрировал только при разгоне автомобиля, а в остальных режимах дефект пропадал бы, такое бывает не очень часто. Тем не менее, можно привести аж целых пять причин, из-за которых такое возможно. В том числе, к ним относятся:

  1. Разбалансированные колёса.
  2. Ослабленные или отсутствующие болты крепления колёс.
  3. Изношенная рулевая рейка.
  4. Изношенные рулевые наконечники.
  5. Изношенные ступичные подшипники.

Остановимся на каждом пункте немного подробнее.

Разбалансированные колёса

Чаще всего из-за не сбалансированных колёс вибрации на руле ощущаются при разгоне автомобиля

Этот дефект относится к тем редким случаям, когда вибрации на рулевом колесе ощущаются только в каком-либо одном режиме. В данном случае, это распространяется на разгон автомобиля. То есть, если проблема проявляет себя исключительно (или более интенсивно) во время ускорения, а в остальных режимах стихает или пропадает, в первую очередь, внимание надо обратить на балансировку колёс.

Для тех, кто ещё не в курсе, что это такое, вкратце рассмотрим этот важный момент. Разбалансированными следует считать колёса, вес которых неравномерно распределён по их окружности. То есть, с одной стороны колесо тяжелее, а с другой — легче. При этом, неважно, на сколько. Даже несколько несчастных грамм играют роль. Они приводят к дисбалансу колёс, и в действие вступает центробежная сила, из-за которой и наблюдаются вибрации при разгоне автомобиля.

Если есть подозрение, что это ваш случай, не спешите ехать на СТО. Очень часто разбалансировка колёс происходит из-за их загрязнения. Во-первых, в хорошей свежей резине могут неравномерно набиться мелкие камушки. Во-вторых, на дисках, особенно с внутренней стороны, налипает грязь, снег и лёд. Всё это очень сильно может нарушить весовой баланс колёс и, как следствие, стать основной причиной вибрации руля.

Диски идеально чистые, а в протекторах нету камушков? Возможно, колёса давно не проходили балансировку. Такое часто встречается, когда автомобиль приобретается на вторичном рынке. Кроме того, сервисы по балансированию колёс долго не посещают владельцы так называемой всесезонной резины. Ходит она (при бережной эксплуатации, конечно) по несколько лет. А балансировать колёса повторно нужно не реже, чем два раза в год. Шины изнашиваются, часто неравномерно, а диски деформируются. В итоге баланс нарушается гораздо раньше, чем многие думают.

Болты или гайки крепления колёс

Отсутствующие, неподходящие, плохо затянутые гайки и болты — могут провоцировать не только вибрации, но и серьёзное ДТП

Такая причина нередко встречается у начинающих автолюбителей или у невнимательных опытных. Картина выглядит следующим образом. Пробили колесо. Отремонтировали на сервисе или своими руками. Затем установили и затянули болты или гайки, пока машина на домкрате. А когда последний убран, дополнительная силовая затяжка не выполняется. Не знали. Забыли. Кто-то или что-то отвлекло. В результате колесо остаётся не закреплённым, как положено…

Стоит ли говорить, что картина эта может закончиться не только вибрациями на руле, а и кое-чем куда более печальным. Несмотря на то, что причина кажется детской и наивной, встречается она не так уж редко. Подтверждений тому в Интернете полно. Многие и в жизни видели, как колесо покидает автомобиль на полном ходу, дополнительно принося неприятности третьим лицам. К сожалению, недотягивают колёса и специалисты на СТО.

Одно хорошо — подтвердить или исключить эту возможную причину вибрации рулевого колеса проще простого. Нужен только штатный ключ, который просто обязан быть в багажнике любого автомобиля. Главное вовремя успеть обратить на это внимание. Не ленитесь перепроверять момент затяжки болтов или гаек и после специалистов. Они тоже люди, а значит могут забывать и отвлекаться.

Рулевая рейка

При износе рулевой рейки вибрации могут наблюдаться не только во время разгона

При износе рейки руль вибрирует далеко не всегда только во время ускорения автомобиля. Тем не менее, именно в этом режиме езды данный дефект даёт о себе знать чаще всего. Выявить такую причину весьма непросто своими силами, так как на многих автомобилях даже добраться до указанной детали — целая проблема. Однако не стоит забывать о методе исключения. То есть, когда вы отбросите все остальные возможные варианты, подозрение на рулевую рейку упадёт само собой.

Дополнительно не лишним будет отметить, что ремонт или замену этой детали рулевого управления не следует откладывать до лучших времён или в долгий ящик. Раздолбанная рулевая рейка может стать причиной ДТП или потянуть за собой другие узлы механизма управления и ходовой части.

Рулевые наконечники

Когда изнашиваются рулевые наконечники, вибрации и биения руля присутствуют при разгоне, маневрировании и на плохой дороге

Износ рулевых наконечников относится к наиболее часто возникающим причинам вибрации руля при разгоне автомобиля. Стоит сразу же сказать, что проявляют они себя не только во время ускорения. Разболтанные наконечники приводят к биениям и виляниям на поворотах и на плохих дорогах. Также из-за них увеличивается люфт на руле, что сразу ощущается руками опытного водителя.

В двух словах рассмотрим, как проверить рулевые наконечники на предмет износа. Собственно, без помощи СТО сделать это можно двумя способами:

  1. Вращение рулевого колеса. Для этой проверки нужен помощник. Один вращает в салоне руль, а второй, находясь мод машиной (в смотровой яме, на эстакаде или подъёмнике), смотрит за тем, как ведут себя наконечники. Разболтанные видно сразу.
  2. Для этого способа помощник не нужен. Чтобы проверить рулевые наконечники, нужно попытаться подвигать рулевые тяги, которыми те соединяются с рейкой. Кроме того, что этот метод позволяет увидеть разболтанные наконечники, в процессе проверки, возможно, проявят себя с нехорошей стороны и сами тяги.

Если износ был выявлен, то есть два варианта. Первый — заменить детали на новые. Операция эта не очень сложная, и может быть легко выполнена, даже если вы начинающий автолюбитель. Второй вариант — найти специалистов, которые занимаются восстановлением рулевых наконечников. Это обойдётся дешевле. Кроме того, учитывая качество продаваемых сегодня запчастей, восстановленные детали с большой долей вероятности проходят впоследствии дольше, чем новые.

Ступичные подшипники

Так выглядит развалившийся ступичный подшипник

Вибрации или, скорее, виляния рулевого колеса при износе ступичных подшипников чаще проявляется тоже во время ускорения автомобиля. Подтверждается диагноз при маневрировании. Когда ресурс ступичных подшипников исчерпывается, но не выходит полностью, машина начинает вести себя так, как будто колёса у неё сделаны из желе. Дополнительными симптомами может быть гул, свист или скрежет во время движения.

Как проверить ступичные подшипники? Для этого нужно по очереди вывесить на домкрате все колёса, попутно пошатав их руками. Последнее лучше делать не снаружи, а снизу, находясь в смотровой яме. Так можно будет дополнительно проверить не только подшипники, но и рулевые наконечники. Как правило, первые показывают себя с нехорошей стороны, если колесо пошатать, взявшись за него снизу или сверху. Наконечники начинают болтаться, если шатать колесо, взяв его за боковые стороны.

Вариант выхода из этой ситуации, собственно, только один. Ступичные подшипники, исчерпавшие свой ресурс, нельзя ни восстановить, ни как-то подтянуть или ещё что-нибудь сделать. В данном случае — только замена. К сожалению, процедура эта не из простых. Нужны и определённые инструменты, и опыт. Тем не менее, поменять ступичные подшипники, что называется, своими руками, возможно и без СТО.

Движение со скоростью до 50 км/ч

Среди двадцати представленных выше возможных причин вибрации и биения руля есть две, которые зачастую проявляются только в этом режиме. Размеренная езда по ровной дороге с небольшой или средней скоростью. К причинам этим относится:

  1. Деформация колёсных дисков.
  2. Неотрегулированное схождение.

Обе заслуживают отдельного внимания.

Деформированные диски колёс

Колёсный диск может быть согнут не только снаружи

Чтобы столкнуться с вибрациями руля из-за деформированных дисков, у нас есть все условия. А именно — наши распрекрасные дороги, с ямами в колено. Также диски часто гнутся при неудачных заездах на бордюры, корни деревьев в лесу и так далее. Лежачие полицейские, преодолеваемые безграмотно, тоже могут согнуть какие-угодно диски.

Как вычислить эту причину? Первое, что можно сделать, это осмотреть колёса визуально. Причём, не только с видимой стороны, а и с внутренней. Также неровные диски можно рассмотреть, если вывесить поочерёдно все колёса и прокрутить их рукой. Наблюдая в процессе за ободом, заметно деформировавшиеся участки должно быть видно без каких-либо приспособлений.

Решение проблемы тоже довольно простое. Выровнять диски можно в соответствующем сервисе. Называется услуга — прокатка. Стоит сравнительно недорого и, в принципе, её полезно выполнять не реже, чем раз в год. Особенно, если вы проживаете в регионе, где хорошие дороги только по телевизору показывают. Своими руками тут, вряд ли, что-то можно сделать. Хотя есть и такие, кто небезуспешно ровняли диски при помощи известного ударного инструмента. Тем не менее, так лучше не делать.

Неотрегулированное схождение колёс

Особенно коварна ситуация, когда колёса «смотрят» в разные стороны

О регулировке развала и схождения колёс знают, наверняка, даже самые начинающие автолюбители. Процедура эта должна делаться:

  • после смены зимней резины на летнюю и наоборот;
  • раз в год, если резина всесезонная и, соответственно, не меняется несколько лет;
  • после замены колёсных дисков, например, когда штампованные меняются на литые или кованые;
  • после пробега 10 000 км;
  • после любого ремонта подвески или рулевого управления.

Все эти пункты взаимозаменяемые и самодостаточные, то есть, работают по принципу — что первое наступит. Также регулировки необходимо повторять, если появились ощущения, что они сбились. Понять это в некоторых случаях можно и без специального оборудования. Во-первых, «смотрящие» в разные стороны колёса видно, если посмотреть на автомобиль спереди или сзади. Во-вторых, неправильное схождение ощущается на руле не только в виде вибраций. Его ещё и в сторону постоянно тянет на абсолютно ровной дороге.

Биение руля на скорости свыше 90 км/ч

Плавно переходим к причинам, от которых уже попахивает опасностью. Так, биение руля на скорости и причины его проявления — могут закончиться не только дискомфортом, но и серьёзной аварией. Поэтому в таких случаях первое, что нужно предпринять, так это прекратить эксплуатировать автомобиль. А уже потом искать причину среди рассмотренных здесь.

Не исключая уже рассмотренные варианты, обратите внимание ещё на два момента:

  1. Шишки.
  2. Разброс давления в шинах.

Здесь, вроде бы, всё и так понятно. Поэтому — буквально в двух словах по каждому пункту.

Шишки

Шишки бывают разные — …

Шишки или грыжи появляются на шинах из-за того, что внутри резины лопается усиливающий каркас — корд. В результате на ослабившемся участке вылезает бугорок, который со временем под нагрузками разрастается. Сначала этот дефект приводит к дисбалансу колеса, что и становится причиной биения в руль. Если своевременно такую шину не заменить, что рано или поздно она в этом месте лопнет. Как правило, случается подобное как раз-таки на приличной скорости, когда резина испытывает самые большие нагрузки. Стоит ли говорить, что автомобилем на трёх колёсах управлять невозможно, от слова совсем.

Разброс давления в шинах

Вибрации могут присутствовать при разном давлении в колёсах на одной оси

Несмотря на кажущуюся простоту этой причины, встречается она намного чаще других. Многие не следят, как положено, за давлением в шинах. Со временем разброс нарастает, так как почти всегда какое-то одно колесо спускает быстрее других. Кроме того, давление в одной из шин может существенно уменьшится в пути при наезде на серьёзную неровность. Опять же, не стоит забывать о саморезах, невесть откуда в избытке взявшихся на дорогах. Когда они попадают в резину, колесо может не спустить полностью, но давление в нём обязательно понизится.

Результат всего этого один — биение в руль на высокой скорости. Решается проблема тоже однообразно и просто. Во-первых, при появлении вибрации нужно тут же остановиться, и выяснить причину. Во-вторых, за давлением в шинах необходимо следить перед каждым выездом, как это положено, а не тогда, когда спущенное колесо видно за километр.

Вибрация при поворотах

В тех случаях, когда идёт вибрация при повороте руля, грешить стоит начинать на износ следующих деталей:

  1. ШРУС, если машина переднеприводная.
  2. Подшипники рулевого редуктора.
  3. Кардан рулевой стойки.
  4. Втулки стабилизатора поперечной устойчивости.

Традиционно по каждому пункту прогуляемся отдельно.

Износ ШРУС

Шарниры равных угловых скоростей через колёса связаны с рулевым управлением (на переднеприводном автомобиле, разумеется)

Подчеркнём для начала, что эта причина распространяется только на автомобили с приводом на передние колёса. При значительном износе шарниров равных угловых скоростей биение руля наблюдается как раз-таки во время поворотов и других манёвров независимо от скоростного режима. Определить дефект проще простого. Для этого нужно выполнить разворот на минимальной скорости при полностью вывернутом рулевом колесе. Как правило, если хоть один ШРУС отжил своё, в таком режиме он издаёт противный хруст.

Ремонту данный узел обычно не подлежит. Только замена.

Износ подшипников рулевого редуктора

В рулевом редукторе чаще всего «умирают» подшипники

Данный узел служит для передачи и преобразования вращательного момента от рулевого вала к рейке. Когда в нём изнашиваются подшипники, на руле наблюдается заметное биение, которое особенно резво проявляется во время маневрирования. На ямах и ухабах оно, к слову, тоже может проскакивать. Страдают эти подшипники из-за плохих дорог, либо по причине неаккуратной эксплуатации автомобиля. У некоторых моделей, как отмечают сами автолюбители, данный узел является слабым местом, а потому беспокоит очень часто.

Износ кардана рулевой стойки

Из-за кардана вибрации и биения в руль чаще ощущаются на неровностях

Эта деталь присутствует не на всех автомобилях, но на большинстве, всё же, есть. Предназначен кардан для передачи крутящего момента от рулевого колеса к редуктору или непосредственно на рейку, если механизм без усилителя. Установлен на втулках, которые имеют свойство разбиваться или лопаться. Соответственно, появляется биение в руль, которое особенно ощущается на поворотах при сравнительно невысоких скоростях. На ямах и ухабах можно также слышать характерный хруст.

Износ втулок стабилизатора поперечной устойчивости

Износ втулок приводит к вибрациям руля во время маневрирования

Стабилизатор поперечной устойчивости предназначен для того, чтобы во время резких манёвров машина не кренилась. В большинстве случаев эта простейшая по своей конструкции деталь крепится на четырёх резиновых втулках. Когда ресурс последних исчерпывается, возникает ряд проблем, в числе которых вибрация при повороте руля. На неровном дорожном покрытии эффект, как правило, усиливается.

Биение руля при торможении

Сначала стоит отметить, что при торможении биение руля может наблюдаться по некоторым из тех причин, которые были рассмотрены выше. Однако есть две, из-за которых неприятные ощущения проявляются только во время торможения:

  1. Деформация тормозных дисков.
  2. Неравномерная выработка тормозных колодок или дисков.

Рассказывать по этим пунктам особо нечего, потому здесь коротко.

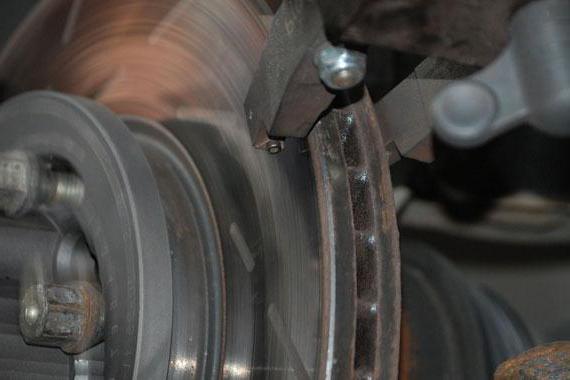

Деформированные тормозные диски

Деформацию и неравномерный износ лучше рассматривать с такого ракурса

Биение наблюдается по той причине, что колодки при нажатии на педаль тормоза прижимаются и скользят по неровной поверхности. Абсолютно то же самое происходит и с деформированными барабанами. Определяется проблема без специалистов довольно легко. Для этого нужно вывесить колеса на домкрате, снять их, и внимательно осмотреть со всех сторон детали тормозной системы. Как правило, достаточные для возникновения вибраций при торможении деформации видны невооружённым глазом.

Неравномерная выработка тормозных дисков

Как и в предыдущем случае, причина работает аналогично. Тормозные колодки во время торможения не скользят по дискам, а буквально скачут. Отсюда биение на рулевом колесе. Кроме того, оба дефекта проявляются в виде вибраций не только на руле, но и на самой педали тормоза.

Плохая дорога

Наверняка все и так знают, что такое плохие дороги

Под конец остаётся рассмотреть последнюю возможную причину биения руля, которая всегда проявляет себя исключительно на плохих дорогах. Опять же, в таких условиях возможны и другие причины, описанные в этой статье. Но они дают о себе знать и в других режимах движения, тогда как оставшаяся — только на неровностях.

Шаровые опоры

Из-за шаровых опор биение и вибрация в руль передаётся во время прямолинейного движения

На шаровых опорах условно опираются и имеют возможность поворачиваться передние колёса автомобиля. Конструктивно — крайне простая деталь. Изнашивается там же, где впоследствии проявляет себя в виде вибраций на руле, а именно — на плохих дорогах. Проверить шаровую немного сложнее, чем рулевые наконечники (это всё рядом находится, и проверяется обычно вместе), но, тем не менее, возможно.

В случае выявления износа существует два выхода из ситуации. Они такие же, как и с рулевыми наконечниками. Первый выход — это замена. Второй — восстановление. Собственно говоря, на некоторых машинах шаровые опоры выполнены в совокупности с рычагами подвески, что делает замену деталей довольно накладным по деньгам мероприятием. Для таких случаев и придумали восстановление.

ВИДЕО: 7 причин вибрации и тряски автомобиля

Краткие итоги

По итогу получается, что во многих случаях причину биения руля или его вибрации вполне реально определить без помощи специалистов. Чтобы облегчить решение задачи, сначала попытайтесь выяснить, когда именно проявляется дефект. Далее, ориентируясь на представленную выше информацию, методом исключения вычислить проблему — дело техники. Даже если вы сами не собираетесь ничего чинить, знать об источнике вибраций, всё равно, будет полезно. Во-первых, вы быстрее озадачите специалиста на СТО, а во-вторых, не дадите ему навязать вам ремонт ещё не исчерпавших свой ресурс деталей.



основные причины и способы борьбы

Автомобилисты после продолжительной езды перестают замечать постоянные вибрации, которые исходят от машины. Некоторые из этих вибраций сигнализируют о том, что с машиной все в порядке, а вот некоторые могут быть «звоночком».

Иногда эти «звоночки» остаются незамеченными, отчего нередко происходят серьезные поломки автомобиля, а еще уже – аварии. Особое внимание нужно обращать на движения руля, а точнее, на его биение. Нередко водители считают, что руль вибрирует по причине отсутствия баланса колес. Конечно, это одна из причин такой проблемы, но иногда есть и другие.

Для того, чтобы определить, что именно заставляет руль вибрировать, нужно проехаться по дороге, переключаясь на разные передачи.

Как только Вы почувствуете биение, то нужно запомнить скорость, при которой руль теряет «равновесие». Также нужно определить при какой скорости вибрация прекращается. Зачастую биение чувствуется на двух диапазонах: во время езды на низкой и средней скорости вибрация ощутима, после перехода на более высокую скорость биение исчезает, а при большем ускорении – снова появляется.

Скоростной диапазон может зависеть и от силы биения, то есть слабое биение можно ощутить только на высокой скорости. Также нужно провести эксперимент с ускорением и торможением, то есть определить поведение машины во время таких маневров, а также обратить внимание на силу биения.

  • Причины возникновения биения руля на скорости и при торможении
    • Биение на скорости
    • Деформация дисков или покрышек
  • Причины возникновения биения руля на поворотах и на неровной дороге
    • Биение на поворотах
    • Биение на неровной дороге

Причины возникновения биения руля на скорости и при торможении

Биение на скорости

Нарушение балансировки из-за грязи/снега

Самая распространенная причина, по которой происходит биение руля. Иногда из-за этого может вибрировать и вся машина целиком. Это происходит за счет того, что в диск попадает снег или грязь. Руль или вся машина вибрирует некоторый промежуток времени, потом биение пропадает после того, как машина набрала скорость. Вибрация может больше не появиться, а может повториться вновь.

При наличии литых дисков можно легка определить есть ли грязь на них или нет, а вот у стальных дисков отверстия для вентиляции маленькие, а также на них есть специальные колпаки для улучшения экстерьера, поэтому увидеть грязь там очень трудно. Больше всего пыли скапливается на внутренней стороне диска. Выход – полная очистка от загрязнения.

Нарушение балансировки на высокой скорости

По причине того, что колесные диски и шины изготавливаются неидеально ровными по форме, а также несовершенными по составу, масса в разных областях диска разная. Из-за этого центр колеса будет перетягиваться в сторону той части, масса которой больше. По причине смещения центра будет смещаться и центробежная сила, из-за чего рулю будет передаваться вибрация, которая возникает при передаче усилий по цепочке тяг во время быстрых оборотов.

Поэтому иногда нужно балансировать колеса, а особенно после того, как были заменены диски и покрышки. Балансировка – это выравнивание массы колеса по всем точкам посредством использования специальных грузиков, которые нужно прикрепить или приклеить к колесному диску.

Если долго ездить на машине, колеса которой неотбалансированны, то это приведет к чрезмерно быстрому износу шин в некоторых местах. За счет этого вибрация будет усиливаться. Также чрезмерному износу будут подвержены ступичный подшипник и элементы подвески.

Главным признаком того, что балансировка колес нарушена, является относительно слабая вибрация во время езды на высокой скорости (в случае легковушки – скорость не мене 60 км/ч). Нужно внимательно осмотреть колеса: если на колесных дисках нет никаких вмятин, если они ровные, покрышки находятся в хорошем состоянии, а вибрация ощутима или только на руле или во время набора скорости начинает вибрировать вся машина, то вероятнее всего проблема заключается в разбалансировке колес.

Деформация дисков или покрышек

Степень искривления колес очень сильно влияет на наличие/отсутствие вибрации. Колеса деформируются в процессе попадания в яму диска. Определить кривое колесо или нет можно простым осмотром. Нужно внимательно посмотреть на обол колеса и проверить есть ли там вмятины. Зачастую больше деформируется внутренняя часть диска. Литые диски меньше в меньшей степени деформируются, а вот стальные больше подвержены такому дефекту.

Диски могут деформироваться и в процессе эксплуатации машины, а также быть кривыми изначально. Проверить сей факт можно только на шиномонтаже, где колесо поместят на балансировочный стенд. На стенде колесо будет «вести себя» абсолютно нормально, а вот во время езды оно будет крутиться не ровно. Если диск идет «восьмеркой», то он или бракованный, или сильно деформированный. Именно по причине наличия таких дефектов вибрировать может не только руль, но и вся машина.

Если на колесах стоят очень изношенные или деформированные покрышки, а также резина с браком, то руль может очень вибрировать, причем вместе с автомобилем.

При повреждении дисков и покрышек, симптомы «болезни» будут одинаковыми: вибрировать может как руль, так и машина целиком. На малых скоростях «биться» может только руль, а с набором скорости вибрация перейдет на всю машину. Чем больше деформированы покрышки/диски, тем меньше будет скорость, при которой будет ощущаться вибрация. При такой проблеме единственный выход – это замена дисков или покрышек.

Недостаточное давление в колесах

При такой проблеме зачастую вибрирует вся машина, но очень редко – руль. Если провести простую диагностику, то все станет ясно. И выход из этой ситуации понятен – подкачать шины.

Слабое крепление колес

Эта вибрация крайне опасна. При слабом креплении, которое вовремя не замечено, колесо может просто отлететь от машины прямо во время движения, что может закончиться весь плачевно. Если вовремя не обнаружить эту проблему, то через время придется много чего, например, диски, тормозные диски, часть ступицы. Повредиться эти элементы могут потому, что трение колеса о слабозакрученные шплинты или болты будет гораздо сильнее, чем обычно. А этом может привести к тому, что болты сильно деформируются вместе с крепежными отверстия в самом диске.

Вибрация в случае такого дефекта будет ощущаться даже на очень маленькой скорости, на старте движения. Биение может быть ацикличным, а появляться может не всегда на одной и той же скорости. Нужно обязательно протянуть все болтики и гайки на колесах.

Износ или неисправность компонентов рулевой системы или подвески

Состояние элементов подвески самым непосредственным образом влияет на контакт машины с дорогой. Если в каком-либо элементе подвески есть люфт, то при вращении колес будет сильный дисбаланс, аналогичный дисбалансу в случае плохого состояния колес.

Но нужно помнить о том, что зазоры компонентов подвески напрямую не могут вызвать вибрацию машины или руля. Та деталь, которая не зафиксирована, является неким подобием катализатора вибрации от колеса. То есть, главной проблемой в этом случае являются колеса, а подвеска в Вашей машине просто слаба.

Эта причина является косвенной, так как сама проблема с подвеской или рулевой системой не может привести к нарушению равномерности езды.

Биение при торможении

Проблема с тормозными дисками или барабанами

Если биение на руле или вибрация машины возникают только во время торможения, то это главный признак неисправности тормозных дисков или барабанов. Это значит, что они просто деформированы, то есть их рабочая поверхность неровная – волнистая, или не идеально круглая.

По причине сильной изношенности эти элементы могут изменить свою форму. Также деформация может произойти по причине перегрева при слишком длинном и сильном торможении. Также это может произойти, если Вы долго тормозили, от чего диски или барабаны перегрелись, а потом сконтакриторали с водой или резко охладились, например, машина заехала в лужу. В этом случае тормозной диск становится волнистым, а барабан становится не ровным.

Если такая деформация имеет место быть, то вибрация будет возникать только во время торможения, то есть во время соприкосновения тормозных колодок, которые сжимают барабан или диск, а после этого вибрировать начнет вся тормозная система. В этом случае единственный выход – это поменять тормозной барабан или диск.

Причины возникновения биения руля на поворотах и на неровной дороге

Биение на поворотах

Если руль начинает вибрировать тогда, когда машина входит в поворот, то это свидетельствует о том, что из стоя вышли или шарниры равных угловых скоростей (ШТРУСы), или сайлентблоки. Если вышли из строя штрусы, то Вы услышите во время поворота характерных хруст из колес. Во время ремонта нужно в обязательном порядке проверить состояние подшипников ступиц. Для того, чтобы не допустить поломки элементов ходовой системы, нужно проводить регулярный осмотр деталей всех ходовой системы с эстакады.

Первый «звоночек», который сигнализирует о наличии проблемы, — это треск пыльников, в которых появились трещины. В этом случае их нужно заменить. Треск может возникать по причине попадания в смазку грязи или песка. Дабы это исправить, то нужно прочистить пыльник раствором бензина, смазать и установить новый пыльник.

Биение на неровной дороге

Если во время езды по неровной местности Вы ощущаете биение или вибрацию, то это сигнализирует о повреждениях рулевой рейки. Первым делам в рулевой рейке приходит в неисправность втулка, а ремонт нужно начинать именно с замены этой детали. Плохое состояние амортизаторов также может повлиять на движение по неровной дороге. Если амортизатор неисправен, то он не сможет смягчать колебания и удары, которые передаются рулевому механизму.

Если Вы почувствовали любую вибрацию неизвестной природы, то как можно скорее нужно провести осмотр машины, дабы не допустить серьезных поломок.

Причины биения руля на скорости

Возникновения биение руля при движении на скорости обусловлено определенными причинами, поэтому чтобы устранить проблему нужно искать поломку, которая к этому приводит. В целом такая неисправность довольно распространенная и связана с работой колес автомобиля, а посредством их связи с подвеской происходит передача на руль.

Если вы чувствуете биение на руле, то необходимо сразу обратиться к специалистам или решить проблему самостоятельно, ведь если игнорировать эту ситуацию, то могут возникнуть неприятности во время движения. Последствия этого могут быть самыми разными, вплоть до ДТП и серьезных травм.

Помимо того, что ездить с неисправностью просто-напросто опасно, это также приносит и некий дискомфорт, ведь постоянное биение руля на скорости раздражает. Поэтому если вы ответственный автомобилист, который любит и бережет себя и свой автомобиль, нужно знать, что основные причины вибрации руля на скорости это:

  • Дефект покрышек или их недостаточная фиксация;
  • Разбалансировка колес;
  • Установка несоответствующих дисков;
  • Разрушение ступицы;
  • Проблемы с колесным диском.

Дефект покрышек

Причины появления биения руля включают в себя проблемы с шиной. То есть, если она имеет какой-либо дефект, который не заметили на заводе, либо же изъян оказался приобретенным во время эксплуатации, то будет постоянно ощущаться вибрация. При этом решиться проблема может с помощью шиномонтажа, а если устранить ее не выйдет – то заменой покрышки.

Руль на скорости может дергаться из-за недостаточного закрепления самого диска на ступице. Например, если гайки слабо закручены. Каждый водитель может допустить такую оплошность, но исправить ее нужно как можно быстрее.

Также причиной того, что руль вибрирует, может быть деформация самого диска, особенно если на автомобиле стоит стальной вариант. Они относительно хрупкие, а поэтому при попадании в яму от приличного удара могут согнуться, что приводит к потере цилиндрической формы. Как правило, нарушается геометрия обода. Если с вами произошла такая ситуация, то можно обратиться за помощью к реставраторам, которые на специальном станке исправят диск. Однако на будущее помните, что лучше всего ставить на свою машину кованые диски или модели с усиленным ободом.

Разбалансировка колес

Это одна из наиболее частых причин появления биения руля на скорости. В случае, когда одно или несколько колес сбалансированы не по требованиям, то водитель будет постоянно ощущать на скорости, что руль немного вибрирует. Более того, в такой ситуации биение может возникать как при малой, так и при высокой скорости, а также быть постоянным.

Очень часто наблюдается биение руля тогда, когда двигатель набирает определенные обороты. Как правило, объясняется это тем, что в колесах авто смещается груз для балансировки и происходит самовольная центровка. Когда же мотор замедляется, то и проблема пропадает сама собой.

Для понимания приведем пример центрифуги от обычной стиральной машинки. Если одежда внутри размещена неправильно и неравномерно, то при наборе оборотов будет возникать сильная вибрация, пропадающая при высокой скорости. Дело в том, что в работу вступает центробежная сила и нормализирует центр тяжести, а вещи внутри распределяются самостоятельно. То же самое можно сказать и об автомобиле.

Решением такой проблемы биения является посещение станции технического обслуживания и проведение балансировки колес. Следует отметить, что перед тем как отправляться на такую процедуру, хорошо помойте диски, так как если на них будет грязь во время балансировки, то ее эффект в скором времени сойдет «на нет». Также обращайте внимание на состояние и положение грузиков, которые должны находиться близко между собой на каждой из сторон.

Установка несоответствующих дисков

Пытаясь как-то улучшить внешний вид своего автомобиля, многие владельцы устанавливают какие-то оригинальные и необычные диски при этом, часто забывая обратить внимание на их соответствие по техническим параметрам.

Если диски не подходят для конкретной модели машины, то со временем это приведет к разрушению элементов подвески из-за повышенной нагрузки, образованию люфта в местах соединениях и, в итоге, биения руля.

Негативное влияние оказывает также чрезмерное загрязнение колес, что приводит к нарушению их баланса.

Разрушение ступицы

Руль в некоторых ситуациях может дергаться лишь при наборе скорости, тогда как при стабильном движении проблем никаких не будет. Как правило, это может быть вызвано повреждением ступицы, на которую крепится колесо. Причины могут быть разные: сильный удар или же банальная выработка какого-то элемента подвески авто.

Если биение руля при движении на скорости появляется во время поворотов, то выяснить в чем проблема довольно сложно, так как в совершении маневра участвует большое количество соединений и узлов. Причины могут быть в рулевых наконечниках, тягах, подшипниках и многом другом. Любая подобная поломка может вызывать дергание руля. Помочь и эффективно устранить проблему смогут только специалисты на сервисе после проведения диагностики и осмотра.

Способы решения проблемы

Если вы вдруг почувствовали, что руль на скорости немного вибрирует, то не торопитесь ехать на СТО и тратить свои деньги. Учитывая причины, которые вызывают биение руля, можно попытаться устранить его самостоятельно. Для этого выполните следующие действия:

  • Проверьте давление в покрышках и при необходимости доведите его до нормы.
  • Внимательно осмотрите все колеса на предмет повреждений. Возможно проблема именно в этом, а биение вызывает вмятина, трещина и т.д.
  • Проверьте крепление всех болтов и при необходимости затяните их посильнее.
  • Поменяйте колеса не передней и задней осях.
  • Поднимите автомобиль и наберите скорость, при которой начинается биение. Таким образом, вы сможете понять, какое колесо имеет проблемы. После этого снимает нужный диск, и снова набираем обороты, параллельно наблюдая за тормозным диском. Если вибрация не исчезла, то неисправным может быть шрус или сам диск.

Как мы уже выяснили, если руль бьет при движении на скорости, то причины на это могут быть самые разные. Некоторые из них можно устранить своими руками, но для решения более сложных проблем придется обращаться за помощью к специалистам. Чтобы свести к минимуму затраты на ремонт, старайтесь содержать автомобиль в чистоте и порядке, а в случае возникновения каких-то неисправностей – сразу же их чинить.

При торможении бьет руль: причины ☑ статьи

  1. Главная
  2. Блог
  3. При торможении бьет руль: вероятные причины

Биением руля автомобилисты называют вибрации, дрожание рулевого колеса, которые ощущаются руками и воспринимаются как неестественные, то есть не вызванные рельефом и качеством дорожного покрытия, а состоянием тех или иных узлов автомобиля. Биение руля может сигнализировать о серьезных проблемах, и при первых же признаках отчетливой вибрации необходимо отправляться в автосервис. И хотя ряд причин биения руля можно устранить легко, и они не представляют особой опасности, другие поломки, вызывающие вибрации рулевого колеса, могут непосредственно сказывать на безопасности водителя и пассажиров во время движения транспортного средства.

Любой автомобиль с передним, задним или полным приводом, даже если это новая иномарка, со временем начнет ломаться, особенно, если владелец практикует агрессивный стиль вождения, нарушает периодичность проведения ТО, устанавливает при ремонте некачественные автозапчасти. И одной из самых распространенных проблем, возникающих в процессе эксплуатации авто, становится ситуация, когда при торможении бьет руль. Рассмотрим, что это может значить, насколько серьезна проблема.

Начнем с самых распространенных. На первое место по частоте диагностирования поставим проблемы с тормозной системой. Они могут заключаться в следующем:

  • неравномерный или чрезмерный износ тормозных колодок. В этом случае бьет руль и торможение происходит рывками. Колодки не полностью прижимают тормозные диски, не могут их надежно удерживать в нужном положении. Следовательно, из-за чередующегося прижимания и отпускания машина начинает тормозить рывками, а водитель чувствует биение в рулевом колесе. Неполадка устраняется заменой тормозных колодок;
  • деформация тормозных дисков. Это также довольно распространенная проблема. Когда диски трутся о колодки в процессе торможения, они сильно разогреваются. И если в ближайшее время после
  • нагрева происходит резкое охлаждение, например, попадание воды из лужи, детали деформируются. В результате машина тормозит неравномерно, вибрации передаются на суппорт, откуда перемещаются на элементы рулевого управления. Чтобы решить проблему, требуется выполнить проточку тормозных дисков;
  • подклинивание суппорта. Оно также приводит к ситуации, когда на большой скорости при торможении бьет руль. Направляющие суппорта могут прикипеть в посадочных отверстиях, из-за чего сама деталь будет неравномерно прижимать колодки при нажатии на педаль тормоза. Чтобы восстановить исправное техническое состояние узла, направляющие и посадочные места нужно хорошо почистить и смазать.

Это основные причины того, что при торможении бьет в руль. Но есть и другие неполадки, которые могут приводить к появлению рассматриваемого «симптома». Часто причина кроется в системе рулевого управления. Необходимо проверить ее составляющие на предмет износа, наличия деформаций и люфтов. Самыми распространенными причинами биения в руль, когда водитель нажимает на педаль тормоза, становятся люфты в следующих участках:

  • пара «рейка-шестерня»;
  • рулевые наконечники;
  • карданная передача рулевой колонки.

Если соединения расшатаны, то они и будут создавать вибрации, в частности, при торможении. Тут требуется полная диагностика системы рулевого управления, замена изношенных комплектующих, подтяжка креплений для устранения люфтов. Если вы не владеете необходимыми знаниями, лучше всего обратиться в хорошую мастерскую, где проведут детальную диагностику авто, правильно выявят причину проблем с управлением, смогут ее быстро и профессионально устранить.

Следующее, что нужно проверить – подвеска и сами колеса. Зачастую причина кроется именно тут. Биение руля могут провоцировать изношенные детали:

  • сайлентблоки;
  • шаровые опоры;
  • опорные подшипники.

Когда любые из перечисленных деталей выходят из строя, у колеса появляется поперечный люфт. Он и становится причиной нарушения исправной эксплуатации автомобиля. Но в этой ситуации вибрация будет наблюдаться не только при торможении, но и при наезде на значительные дорожные неровности. Этот момент нужно проверять, если после замены колодок бьет руль при торможении все равно. Значит, не все неисправности были выявлены и устранены мастерами.

В отдельных ситуациях причиной появления проблемы становится ступица и ее подшипник. Когда посадочное место последнего сильно выработано, здесь появляется люфт. Он и провоцирует биение в руль. Несмотря на то, что такая проблема появляется достаточно редко, все равно необходимо проверить указанные детали, чтобы исключить их выход из строя.

Стоит отметить, что руль может бить и при проблемах с колесами, поэтому, если вы начали замечать нехарактерные ранее вибрации при торможении, есть смысл проверить следующее:

  • есть ли на колесных дисках повреждения;
  • не разбалансировались ли диски колес;
  • имеет ли место ослабление болтов, которое часто случается при замене колес;
  • в каком состоянии находится протектор шин, есть ли на покрышках какие-либо дефекты;
  • углы развала/схождения. Для этого нужно отправиться на ближайший шиномонтаж, где специалисты смогут полностью оценить состояние колес и дисков.

Вы видите, что причин рассматриваемой проблемы множество. Поэтому, если при резком торможении бьет руль, но вы плохо разбираетесь в технической стороне эксплуатации авто, лучше сразу обратиться за помощью к опытным специалистам. После полноценной диагностики мастера скажут, какие поломки присутствуют в конкретной ситуации и какими способами их можно устранить. Обращайтесь к хорошим специалистам, чтобы исключить допущение ошибок во время осмотра авто и его ремонта.

Как избежать поломок

Чтобы сделать эксплуатацию автомобиля менее проблематичной, отдалить возникновение поломок, в частности, в рулевой системе и подвеске, вам следует придерживаться некоторых рекомендаций:

  • передвигаться на авто при невысокой скорости, выбирать режим движения таким образом, чтобы уменьшить количество торможений;
  • исключать по максимуму наезды на дорожные неровности, попадание колес в глубокие ямы;
  • стараться объезжать большие лужи, а если и приходится ехать по воде, максимально притормаживать, снижая скорость, насколько это возможно;
  • регулярно проводить диагностику авто, своевременно выполнять ремонт при появлении признаков неисправностей;
  • не пренебрегать балансировкой и развалом/схождением.

Если вы будете следить за своим транспортным средством, исключите агрессивный стиль езды, частоту возникновения неисправностей удастся свести к возможному минимуму.

Anvelope.md

Вибрация и биение руля автомобиля: причины и способы устранения

В стандартной ситуации исправный автомобиль должен плавно двигаться по ровной дороге вне зависимости от скорости. Однако, если вы владеете автомобилем достаточно долго, высоки шансы, что у него могут возникнуть некоторые проблемы с вибрацией. Это одна из тех неприятных проблем, которые начинаются постепенно, и достаточно тонкие, чтобы вы не заметили их или проигнорировали. Не стоит недооценивать данную ситуацию: стоит знать основные 5 причин вибрации автомобиля и как их решить.

Так ли важно знать причины?

Как и в случае любой проблемы с износом автомобиля, высока вероятность, что сотрясение и колебание будут лишь увеличиваться с течением времени. Вы просто можете внезапно осознать, что ваш автомобиль звучит так, словно он развалится в любую минуту. Не ждите, пока это произойдет, потому что вам придется оплатить дорогостоящий ремонт, если сразу не исправить ситуацию.

Диагностика и обнаружение причины — это уже половина выполненной работы. Если автомобиль начинает дрожать и буквально “демонстрирует” свой возраст, вы можете проверить пятерку вероятных виновников того, что авто вибрирует, и узнать, как устранить проблему, пока не стало слишком поздно.

Вибрация из-за проблемы с шинами

Шины являются одной из наиболее распространенных причин вибрации руля на скорости. Одной из возможных проблем, с которыми вы можете столкнуться в этом контексте, это неразбалансированные шины. При медленной езде неисправность не будет слишком выражена, но дрожание будет усиливаться по мере ускорения до 55-60 км/ч. Рулевое колесо или даже весь автомобиль начнут вибрировать. Шины также будут дрожать.

Также важно следить за правильным давлением: слишком перекачанные шины будут передавать неровности дороги на кузов авто в виде вибрирования. Устраните проблему, накачав их до давления воздуха, которое указано изготовителем.

Вибрация также может быть результатом неравномерного износа шин. Стоит осмотреть протекцию на шинах, и если вы заметите, что износ больше с одной стороны, чем с другой, следует провернуть или поменять местами шины, чтобы обеспечить их равномерный износ.

Один из способов избежать будущих проблем, связанных с шинами — научиться читать рисунок протектора. Регулярно проверяйте свои шины, и вы сможете своевременно выявить “симптомы” неприятностей.

Колеса — вне баланса

Вибрации, которые вызваны колесами, чаще всего ощущаются через рулевое колесо. Одним из возможных виновников этого может быть изношенный или поврежденный подшипник ступицы. Хотя они должны прослужить достаточно долго, как и с любой другой механической частью автомобиля, они могут выйти из строя в любое время.

Еще одна вещь, которую стоит проверить, это концы стержней или шарниры. Если рулевое колесо ведет себя «стандартно», пока вы едете прямо, но начинает трястись при повороте, это может говорить об изношенных концах штанги. Однако, если руль трясет по прямой, но это прекращается, когда вы поворачиваете, это может быть признаком того, что шарнир шаровой опоры неисправен и его следует заменить.

Вибрирует двигатель

Если двигатель автомобиля не получает достаточного количества кислорода, топлива или искры, которые нужны для его бесперебойной работы, вы можете заметить, что вибрация поступает из моторного отсека и зачастую при наборе скорости. Эта проблема проявляется в рывках, трясках и неровной работе двигателя, когда ваш автомобиль увеличивает скорость.

Чтобы избавиться от этого, стоит проверить свечи зажигания и при необходимости установить новый набор, если старые изношены. Не забудьте также проверить состояние топливных и воздушных фильтров: если они засорены или загрязнены, в двигатель не будет поступать достаточный объем топлива или кислорода. Чтобы этого не происходило, обязательно своевременно и регулярно меняйте их.

Регулярно проверяйте свечи зажигания

Если вибрирование вашего авто не связано с какой-либо конкретной скоростью, но оно возникает, когда вы останавливаетесь на красном свете или паркуетесь, возможно, изношены или повреждены крепления подушек двигателя. Они должны быть заменены.

Проблемы с тормозом

Если вы заметили, что машина вибрирует при использовании тормозов, весьма вероятно, что вы имеете дело с изношенным или изнашиваемым тормозным ротором. Если это так, то будет встряхивать рулевое колесо во время торможения или пульсировать прямо через педаль тормоза. Убедитесь, что ротор проверен, исправен или полностью заменен.

Еще одна причина — изношенный или ржавый штифт суппорта тормоза, но он обычно проявляет себя на более старых автомобилях. Если это является причиной, вы почувствуете, что рулевое колесо начинает вибрировать при скорости уже 50 километров в час. Когда вы увеличите скорость, проблема будет усиливаться, а когда остановитесь, можете почувствовать запах гари.

Вибрирование может появиться из-за изношенных и заржавелых направляющих суппортов.

Имейте в виду, что с точки зрения безопасности тормозная система является одной из наиболее важных систем в транспортном средстве. Она чувствительна к износу, поэтому важно всегда быть уверенным, что она в хорошем состоянии. Проверяйте тормозные колодки, диски и все другие детали тормозной системы регулярно и своевременно.

Проблемы с осью

Еще одна причина, шестая, которая встречается более редко — проблемы с осью. Как правило, они проявляют себя, если у авто произошло столкновение или какая-либо другая авария и ось была согнута или повреждена. В этом случае можно обратить внимание, что вибрация в машине происходит при наборе скорости.

В этом контексте тесно связана проблема карданного вала, механического компонента, который передает мощность двигателя на заднюю или переднюю ось (в зависимости от того, управляете ли вы заднеприводным или переднеприводным транспортным средством).

Если вам кажется, что авто подпрыгивает вверх и вниз (в авто с приводом FWD), и вы замечаете вибрирование и потрескивающий шум, возможно, проблема в изношенном или сломанном ШРУСом. Решение состоит в том, чтобы отремонтировать и установить новые ШРУСы или полностью заменить карданный вал.

Когда руль вибрирует на скорости

Большая часть случаев, когда возникает вибрация в руле на скорости, касается неисправностей колес, поэтому о них стоит поговорить подробнее. Наиболее вероятные причины биения руля на скорости — нарушение балансировки и повреждение шины.

Каждое колесо современного авто должно быть правильно отбалансировано, то есть каждая его часть должна весить одинаково по отношению к центру — оси. При этом разница даже в 5 г между противоположными сторонами шины может вызвать появление вибрирования, которые передаются на кузов и на руль.

Различают статический и динамический дисбаланс, однако для водителя это деление несущественно, поскольку оба вида неисправности недопустимы. Сделать колесный диск и шину с завода полностью ровными невозможно, поэтому предусмотрена балансировка, которая из-за утери грузика или износа шины может нарушиться. Такой дисбаланс проявляет себя в виде вибрации в верхнем и среднем диапазонах скоростей движения, обычно бьет руль на скорости 100–120 км/ч.

А вот если колесо потеряло балансировку из-за присохшей грязи или намерзшего льда, руль будет бить раньше, уже при 40–50 км/ч, ведь такие естественные «грузики» обычно тяжелее штатных. Это случается нечасто, и имейте в виду, что и мокрый снег, и грязь налипают при плюсовой температуре, но прикрепляются к диску уже после заморозка — причем с внутренней стороны.

Типичная для отечественных условий причина вибраций руля — повреждения колес. В первую очередь речь идет о шинах, у которых после ударов о выбоины асфальта рвется каркас, нарушается геометрия, меняется эластичность. Такую проблему называют «грыжа» или «шишка», она передается на руль: на малой скорости — ощутимыми толчками, на более высокой — ровным дрожанием «баранки». Если повреждено заднее колесо, вибрации чувствуются через кузов, и они менее заметны. Погнутый на жестких колдобинах колесный диск ведет себя аналогично. Шину придется заменить, диск обычно удается выровнять прокаткой на станке.

Кроме того, колесо может быть просто не закреплено — например, механик забыл затянуть его болты после ремонтных работ. В таком случае крупные, вплоть до виляния, вибрации на руле будут сопровождаться негромким прогрессирующим стуком, синхронным с вращением.

Неприятно иногда бьет руль в случае сильного износа шарниров подвески. У разных конструкций и моделей авто это могут быть разные элементы: сайлентблоки, шаровые опоры, наконечники рулевых тяг, — но проявления примерно одинаковы. Обычно это размашистые колебания руля в каком-то узком диапазоне, чаще всего до 70 км/ч. Ремонтировать подвеску нужно незамедлительно, поскольку подобные знакопеременные нагрузки негативно действуют на многие детали ходовой.

Толчки на руле при повороте на малой скорости, особенно если они сопровождаются щелчками или скрежетом, говорят о том, что вам нужно приготовиться к замене ШРУСов — шарниров привода передних колес. Но это касается, конечно, только машин, имеющих привод на переднюю ось.

Руль вибрирует при торможении

Для многих моделей авто характерна такая неисправность, как биение в руль при торможении. Все дело в передних колесных тормозных механизмах, где может обнаружиться искривленным тормозной диск или оба диска. Такое нарушение геометрии может быть по разным причинам (износ, температурные перепады), но «лечение» всегда одно: замена тормозных дисков.

Еще одна причина, по которой возникает биение руля при торможении, — подклинивающие, на своих направляющих в суппортах, тормозные колодки, что может быть следствием их износа, а также коррозии. Колодки нужно поменять, проследив, чтобы при замене автомеханик привел в порядок их направляющие. Если считать биением при торможении интенсивный увод машины в сторону, то причиной может быть даже спущенное колесо. Хотя в большинстве случаев спущенное переднее колесо выдает себя толчками на руле и без торможения.

В заключение отметим, что каким бы старым ни был автомобиль, вибрации на руле — это не норма и даже может быть опасно, поэтому причину подобного явления нужно поскорее установить и устранить.

PYI Inc.

| Обслуживание подшипника руля Jefa
  • Главная
  • Подшипники рулевого управления Jefa
  • Обслуживание подшипников
  • Часто задаваемые вопросы
  • Контактный телефон
  • Загрузки
Балки руля
Перья руля
Подшипники руля направления
Системы уплотнений
Румпельные головки
Шайбы
Палубные покрытия
Втулки

Не забывайте обслуживать подшипники руля. Если у вас есть проблемы, позаботьтесь об этом сейчас. Профилактическое обслуживание подшипников руля всегда выгодно по сравнению с незапланированным ремонтом или аварийной ситуацией, вызванной небрежным обращением. Весь ремонт и техническое обслуживание должны выполняться квалифицированными специалистами.

Обратите внимание на ощущения от рулевого управления, когда ваша лодка или подшипники руля новые или когда вы только что спустили ее на воду. Используйте эту информацию для сравнения, если в будущем вы будете производить какие-либо работы с подшипниками рулевого управления или руля направления.

Незадолго до буксировки лодки для какого-либо обслуживания проверьте, нет ли каких-либо изменений в рулевом управлении или подшипниках, и поделитесь этой информацией с верфью. Проверяйте рулевое управление и подшипники ежегодно и при каждой выгрузке.

Что нужно проверить

Вот некоторые из общих вещей, которые нужно проверить, если вы слышите или чувствуете что-то необычное и считаете, что это могут быть подшипники руля.

Морская растительность может засорять подшипники.

Чаще всего встречается в нижнем подшипнике. Это надо будет убирать. Для этого может потребоваться снять руль. Промывка подшипника по возможности и не реже одного раза в год может помочь избежать этого.

Необрастающая краска рядом с подшипником, на нем или внутри него.

Неподходящая краска на алюминиевом корпусе повредит его. В этом случае необходимо заменить проржавевшие детали. Держите краску на медной основе на расстоянии не менее 2 дюймов от любых алюминиевых частей подшипника. Алюминиевый корпус подшипника должен быть подготовлен, загрунтован и окрашен продуктами, предназначенными для алюминия, находящегося под нагрузкой воды.

Высокие нагрузки в одном направлении в течение длительного периода времени

Если вы двигаетесь по одному и тому же маршруту в течение нескольких дней, вы вытесните смазку на ненагруженную сторону подшипника, и подшипник будет скрипеть, пока не нагрузится в другом направлении.0047

Возможно, руль касается корпуса.

Все лодки изгибаются и крутятся во время движения. Когда это происходит, подшипник никогда не сближается, подшипник может отдаляться друг от друга. Если подшипники расходятся, руль направления может тереться о корпус. Попросите верфь немного опустить руль по отношению к верхнему подшипнику и проверить, исчезли ли шум, вибрация или скрип.

A Примечание о смазке —

Смазывайте подшипник руля направления только в том случае, если это рекомендовано производителем. Ролики в подшипнике руля Jefa ни в коем случае нельзя смазывать. Самоустанавливающиеся подшипники Jefa требуют синтетической смазки между самоустанавливающейся сферой и корпусами подшипников. Уплотнительные кольца также должны быть слегка смазаны.

Вал руля

Вал руля следует проверять один раз в год на наличие признаков электролиза. Хорошим признаком этого являются круговые пятна коррозии на поверхности вала. Когда перо руля плотно прилегает к корпусу, посмотрите на зазор. Обычно нет необходимости опускать руль для дальнейшего осмотра, за исключением случаев, когда в системе руля возник люфт или если вал вращается неравномерно. Если у вас есть какие-либо опасения по поводу электролиза, пожалуйста, внимательно прочитайте страницу Jefa об электролизе.

Важные советы и рекомендации по использованию противообрастающего покрытия на пера руля и вала руля можно найти в инструкции Jefa по противообрастающему воздействию.

Еще одна область, требующая внимания на валу руля, — это фиксация румпеля или квадранта на валу. Внимательно осмотрите, чтобы увидеть, есть ли движение между частями. Любое движение может привести к износу шпоночного паза на валу, что может привести к дорогостоящему ремонту.

Нижний подшипник

Нижний подшипник обычно не требует обслуживания, за исключением промывки водой при вытаскивании корабля. Основная причина этого заключается в удалении соленой воды из корпуса подшипника, чтобы она не могла кристаллизоваться. Если вал вращается неравномерно, на некоторых роликах может образоваться плоская поверхность. Это может быть вызвано временной блокировкой роликов грязными частями. В большинстве случаев это было вызвано попаданием грязи сверху в системы с открытыми трубами. Используйте гетры, чтобы предотвратить это в будущем. PYI Inc. может сделать вам гетры Jefa. Пожалуйста, свяжитесь с нами для получения более подробной информации.

Снятие роликов очень простое: сбросьте руль с корабля. Снимите тонкое делриновое кольцо, удерживающее направляющую ролика. Теперь ролики и роликовая дорожка выпадут. Установите новые ролики. Чтобы облегчить эту работу, можно использовать воздушный шар, чтобы удерживать ролики на месте (НИКОГДА не используйте смазку). Снова установите нижнюю роликовую направляющую и вставьте новое кольцо из делрина, входящее в комплект поставки. Посмотрите видео на YouTube ниже, чтобы получить инструкции.

Если вы испытываете более жесткое ощущение руля и рулевого управления, чем обычно, это может быть вызвано коррозией или известковым налетом в подшипнике. Пожалуйста, прочитайте этот сервисный совет для получения дополнительной информации.

Манжетные уплотнения

Если манжетные уплотнения используются для герметизации рулевой системы, внимательно осмотрите их на наличие трещин. Если на поверхностях уплотнений имеются признаки трещин, немедленно замените их полиуретановым уплотнением нового типа. Внутри этих уплотнений больше нет стальных компонентов, и они прослужат гораздо дольше. Рекомендуется распылить небольшой слой тефлонового спрея на поверхность кромки для лучшей работы на валу. Инструкции по замене манжетных уплотнений можно найти здесь. Рекомендуется раз в год проверять полиуретановые уплотнения на наличие дефектов.

Чехлы

Чехлы следует ежегодно проверять на наличие механических повреждений. Внимательно осмотрите чехол на наличие признаков трещин, особенно вокруг хомутов шлангов. Если вы больше не доверяете герметизирующим свойствам чехла, замените его новым. Чехлы могут поставляться в несклеенном состоянии, поэтому вал руля не нужно сбрасывать. Оберните новый чехол вокруг баллера руля, нанесите на указанную область специальный неопреновый клей. Тщательно прижмите поверхности друг к другу и дайте им немного высохнуть. Снова зафиксируйте шланговыми хомутами. Подробную информацию о соответствующих размерах см. в разделе «Установка».

Верхний подшипник

Верхний подшипник обычно не требует обслуживания. Только если ваша яхта находится в песчаной среде и подшипник открыт (без покрытия палубы), вам следует промыть подшипник, чтобы смыть песок и пыль между роликами и корпусом. Это следует делать каждый год.

Вертикальная блокировка

Механизм вертикальной блокировки следует ежегодно проверять на наличие любых признаков перемещения относительно вала. Рекомендуется ослаблять установочные винты один за другим для повторной смазки. Это позволит в будущем снять вертикальную блокировку для возможного снятия баллера руля. Для получения подробной информации о надлежащих процедурах монтажа см. раздел «Установка».

Если вертикальная фиксация обеспечивается стопорным кольцом или рукояткой на делриновом кольце, вы можете услышать скрип. Этого можно избежать, нанеся немного тефлона на делриновое кольцо.

Вибрационный руль

Вибрационный руль

Дата: 14 июля 1998 г.
От: Дэвид Л. Шелтон [email protected]

У кого-нибудь когда-нибудь была вибрация руля? Я чувствую вибрацию через колесо, а также иногда слышу стук. Есть ли корректировка или у меня серьезная проблема?

Дата: 14 июля 1998 г.
От кого: Пол Уль [email protected]

Дэвид,
Не могли бы вы дать нам дополнительную информацию. Есть ли определенное время или ряд обстоятельств, когда руль вибрирует? Когда кажется, что он стучит? Становится ли хуже, чем быстрее вы движетесь или в какой-то конкретной точке паруса?

Также, пожалуйста, опишите, какой у вас Endeavour, год и другие важные детали.

Дата: 14 июля 1998 г.
От кого: Скотт Коверман [email protected]

Уважаемый Дэвид,
Возможно, подшипник абордажной сабли в стойке карданного вала прострелен. Он стучит и вибрирует во время движения под парусом или только во время движения на автомобиле? Я только что купил E32, и, поскольку он у меня был вне воды, я заменил его. Часть стоила 40 долларов. Я надеюсь, что вы разобрались. Удачи.

Дата: 14 июля 1998 г.
От кого: [email protected]

Попросите кого-нибудь нырнуть под лодку и потрясти или подвигать руль, пока кто-то наблюдает за рулевой стойкой изнутри лодки. Скорее всего, вы сможете точно определить область движения. Возможно, изношена или ослаблена втулка руля или опора.

Дата: 14 июля 1998 г.
От кого: Брюс и Мона Бонбрайт [email protected]

Вы не указали, какая у вас модель Индевора. У нас есть E-38, и руль имеет короткую скагу с двумя большими ремнями из нержавеющей стали, идущими от скага к рулю направления. Если они ослаблены, вы можете легко получить вибрацию. Кроме того, вал руля направления удерживается этими ремнями плюс квадрант. Мы обнаружили коррозию на нижней стороне алюминиевого квадранта и заменили его на бронзовый от Edison. Мы также сделали фитинг, который шел поверх вала руля (через шестигранник для аварийного румпеля) и поверх блока руля в сборе. Сверху он заканчивается еще одним шестигранным фитингом, в который может поместиться аварийный румпель. Это положительно удерживает весь вал руля и не дает ему выпасть в случае выхода из строя ремней, упомянутых выше, и квадранта. Мы планируем поездку в южную часть Тихого океана и не рискуем. Мы также установили съемный внутренний штаг, который позволяет нам свернуть стаксель и поставить штормовой парус, не снимая стаксель.

Дата: 15 июля 1998 г.
От кого: Джим МакМорди [email protected]

Я чувствую, как вода проходит через руль моего E32, но я не считаю это «вибрацией». Я плавал на нескольких лодках, у которых было такое ощущение в штурвале или руле. Это боковое движение вперед и назад.

Когда я вытащил свою лодку из воды некоторое время назад, я заметил, что винты, крепящие (2) зажимы возле нижнего конца руля к рулевой стойке, были ослаблены. Я полагаю, что у вас может быть аналогичная ситуация, которая может вызывать «стучащий» шум. Я предполагаю, что где-то внизу есть подшипники, которые могут быть изношены.

Раз уж мы заговорили о рулях, все остальные Е32 сильно тянут влево под напряжением. Моя лодка была переоснащена двигателем Yanmar мощностью 24 л.с. Когда я под нагрузкой, на скорости выше 2000 об/мин (обычно я работаю на скорости от 2500 до 2800 об/мин), лодку сильно тянет влево. У кого-нибудь есть исправление?

Дата: 15 июля 1998 г.
От: Джерри Бернат [email protected]

У меня никогда не было этой проблемы на моем E42.

Дата: 15 июля 1998 г.
От кого: Пол Уль [email protected]

Джим,
Наш E32 очень сбалансирован в движении. За 10 лет владения ей такого не было. Была ли у вас такая проблема до перепрошивки? Какой у тебя реквизит? Возможно ли, что выравнивание вала/пропеллера нарушено из-за перенастройки?

Дата: 15 июля 1998 г.
От кого: Роберт Стокер [email protected]

Это происходит во время плавания и/или во время движения на автомобиле? Если автомобильный это все обороты? Если плавать, то только в определенных точках или на определенных скоростях? Если она постоянна, я бы предположил, что вал стойки руля согнут или заедает, когда проходит через корпус. Если это только во время движения, то, вероятно, это связано с промывкой опор. Может быть несколько других вещей, сколько времени прошло с тех пор, как лодку вытащили? Есть ли нарост на руле? Вы сели на мель и, возможно, выбили руль направления?

Дата: 15 июля 1998 г.
От кого: Джим Вудард [email protected]

Буквально на днях я плыл по проливу Миссисипи и почувствовал удар. У меня был пропеллер в нейтральном положении, поэтому я включил задний ход, и стук прекратился. Интересно, что вскоре после этого квадрант руля направления упал вниз из-за ослабленных винтов, и я потерял управление рулем направления. Я исправил квадрант руля, и тогда все было в порядке. Не знаю, помог ли я кому-нибудь, но это может дать вам некоторые идеи. Удачи.

Дата: 15 июля 1998 г.
От кого: Дэвид Л. Шелтон [email protected]

Хотел не торопясь сказать спасибо за быстрый ответ на мой вопрос о вибрации руля на моем 35.5 . Я знаю, есть кое-что, что я могу проверить. Если я найду проблему и решение, я напишу вам еще одну строку.

Дата: 10 ноября 1998 г.
От кого: Джон Лунд [email protected]

Дэйв и все такое,
У меня 1981 37, и у меня такая же вибрация и стук, о которых вы говорите. Я думаю, что втулка в рулевой колонке нуждается в замене. Моя проблема в том, что я не могу найти запасные части и не знаю правильного размера. Если кто может помочь с размером, я знаю место, где будут делать детали.

ПОВТОР



Жесткий порт

Дата: 15 июля 1998 г.
От кого: Джим МакМорди [email protected]

Лодка имеет диаметр 14 дюймов (кажется), винт с 3 лопастями. У меня сложилось впечатление, что предыдущий владелец (он производил замену двигателя) сталкивался с этой проблемой еще до замены мотора. Скорее всего, это не так. тянуть так же сильно, старый мотор не имел такой большой мощности. Я думаю, что ваш E32 значительно новее, чем мой (1976 г.). Они могли бы изменить конструкцию, чтобы исправить тенденцию. В моем винте нет смещения. Как насчет твой?

Дата: 15 июля 1998 г.
От кого: Пол Уль [email protected]

Винт на нашем E32 1982 года также встроенный. На каком расстоянии лопасти от руля? Может ли кавитация быть частью этого? Хотя я думаю, что кавитация будет иметь тенденцию вызывать пульсирующий эффект, а не давление с одной стороны. У тебя руль симметричный? Тянет ли он только при движении на автомобиле или парусном спорте?

Дата: 15 июля 1998 г.
От: [email protected]

Похоже на подшипник абордажной сабли. Вал шатается, когда качаешь его вбок?

Дата: 16 июля 1998 г.
От: Джим МакМорди [email protected]

Пол
Я не думаю, что это может быть кавитация. У меня много моторных лодок, и я знаком с ощущением и звуком кавитации. Я также, вероятно, смогу увидеть точечную коррозию на пропеллере из-за его кавитации в течение нескольких лет. Я думаю, что это просто промывка винта, которая не сбалансирована из-за близости дна лодки и вращения. Некоторые люди говорят мне, что переход на 2-лопастной винт поможет, но я ненавижу отказываться от мощности (и тратить деньги).

Я склонен попробовать добавить небольшой триммер и посмотреть, как сильно он влияет на штурвал во время плавания. Мне просто интересно, видел ли кто-нибудь еще подобные эффекты и легко ли это исправить.

Какая мощность у вашей лодки в лошадиных силах? Ваша опора? Какого года ваша лодка?

Дата: 15 июля 1998 г.
От кого: Пол Уль [email protected]

Джим, у нас есть 16-дюймовый двухлопастный двигатель на нашем E32 1982 года. Мы оснащены Yanmar 3GMD, 3-цилиндровым дизельным двигателем мощностью 20 л.с. Мы никогда не чувствовали себя слабыми, если только не торопились.Для большей скорости нам нужна была бы другая лодка 😉

Пару лет назад заменили подшипник абордажной сабли. Хотя в валу был некоторый люфт или колебание, вызывавшее дополнительную вибрацию на лодке, мы никогда не чувствовали давления на штурвал левого или правого борта.

Дата: 14 мая 1999 г.
От: Майк Миллер [email protected]

У меня был стук, вибрация руля на моем E-37 после того, как мне пришлось заменить руль, когда старый был сломан ураганом Боб… верфь заменила руль на новый, который был построен во Флориде, но не замените втулку…подгонка должна быть ТОЧНОЙ! Я, наконец, сделал новую втулку в механическом цехе в заливе Чагуарамас, Тринидад, пару лет спустя, и они сделали ее состоящей из двух частей, соединенных болтами, чтобы она подходила хорошо и плотно . .. мы также сняли и переустановил стержень руля, который состоит из двух бронзовых частей и может быть затянут вокруг вала руля… вуаля — проблема решена!

Дата: 12 августа 2002 г.
От: Чарли Павлоски [email protected]

Пол: Еще в 1998 году у Дэвида был вопрос о вибрации руля. »

«Есть ли у кого-нибудь, у кого когда-нибудь вибрировал руль? Я чувствую вибрацию через руль, а также иногда слышу стук. Есть ли регулировка или у меня серьезная проблема?»

Никогда не было однозначного ответа на вопрос, что может быть причиной проблемы My 33ft. только начал это делать. Я чувствую удары по полу кабины, и колесо слегка вибрирует (как у автомобиля с разбалансированными колесами). Это происходит только под парусами и при удерживании штурвала вправо. Это действительно вызывает беспокойство, потому что ситуация ухудшается, а у нас нигде в этом районе нет морской верфи. Любая информация будет глубоко цениться.

Дата: 13 августа 2002 г.
От кого: Хоуи Хаммерманн [email protected]

У моего руля E33 1984 года небольшая вибрация. По моей оценке, это вызвано вихреобразованием из-за тупой задней кромки лопасти. Это происходит только на скоростях выше примерно 4 узлов.

Это быстрое покачивание, а не стук. Если бы он стучал, я бы посмотрел на подшипники и опоры стоек.

Дата: 13 августа 2002 г.
От кого: Джеймс Нейхофф [email protected]

Вибрация, вероятно, вызвана ослаблением троса рулевого управления. Затяните кабель, и вибрация должна прекратиться.

Дата: 13 августа 2002 г.
От: Вольфганг Хармс [email protected]

У меня были вибрации руля только из-за мусора, зацепившегося за руль или опору. Если этого не происходит под двигателем, как вы говорите, вы можете исключить опору. Но зафиксируйте винт на передаче во время плавания, чтобы он не вращался.

В любом случае необходимо осмотреть руль направления. Поскольку перо руля не так легко отсоединяется, я бы начал с внутренней части корпуса, осмотрев вал руля и его подшипник. Поверните руль влево и вправо и посмотрите, не болтается ли что-нибудь. Но будьте предельно осторожны, чтобы не попасть в шестерню. Затем проделайте то же самое во время движения и пока возникает вибрация (проверка изнутри).

Затем проверьте под водой, переместите перо руля вручную. Петля или чехол руля очень хорошо закреплены и вряд ли будут ослаблены. Вал руля направления имеет стальную лопасть, залитую в пенопласт и покрытую стекловолокном. Я не могу представить, что это свободно. Такие повреждения могут возникнуть только при сильном ударе о землю.

Надеюсь, у вас есть трубка и очки, но я рекомендую каждому яхтсмену иметь на борту дайв-бак с регулятором, а если в холодной воде, хороший неопреновый костюм. Пройти сертификацию в местном дайв-центре легко и недорого. Но это экономит вам много времени, а часто и денег, чтобы иметь возможность выполнять подводные работы. Если у вас есть подводная камера, сделайте несколько снимков.

У меня только что был капитальный ремонт руля после посадки на мель. Мой стержень погнулся. Но я уверен, что ваша проблема менее серьезна.

Дата: 13 августа 2002 г.
От: Боб Гриффин [email protected]

Чарли,
Аааа, лодки… ты должен их любить!

Вибрации руля (и шверта на лодках с выдвижными рулями) обычно становятся заметными, когда они становятся достаточно сильными. Силы, вызывающие вибрации, всегда с нами. Вещи, которые влияют на силы, включают вихри от воды и боковую нагрузку, которая влияет на вихри. На отделку детали могут повлиять морские растения, такие как ракушки (проверьте мое правописание), также могут повлиять на поток воды. Так же возможно отслоение кожи руля. Сначала проверьте очевидное!

Идеальным было бы отсутствие вибрации. Тогда это не могло повлиять на следующий пункт, который я собираюсь упомянуть.

Зазор в подшипнике, валу и системе рулевого управления.

Стук может быть связан с перемещением вала руля из стороны в сторону во втулке. Проверьте износ вала или втулок. Чрезмерно слабое натяжение системы рулевого управления Эдсона могло способствовать пульсации руля направления на разных скоростях. Регулировка провисания доступна в рулевом квадранте. Слишком тугой летом станет только еще теснее зимой, поэтому будьте осторожны.

Снимать руль лучше всего при буксировке лодки. Удачи в детективной работе, которую вы собираетесь предпринять.

Дата: 13 августа 2002 г.
От кого: Брэд Уилсон [email protected]

Вероятно, вы чувствуете вибрацию вращения винта (а также удары) от свободного вращения винта. Включите передачу заднего хода после остановки двигателя, и большая часть вибрации исчезнет. Фиксированный винт с 3 лопастями также будет давать некоторую вибрацию, даже когда он заблокирован в режиме заднего хода. Это можно устранить, перейдя к складной опоре, которая также обеспечит примерно на 1 узел больше скорости лодки и лучшее наведение. Стоимость около $1000.00

Дата: 13 августа 2002 г.
От: Фред ВерПланк [email protected]

Charley, et al,
Я чувствую удары по полу кабины, и колесо имеет легкую вибрацию (как у автомобиля с разбалансированными колесами). Это происходит только под парусами и при удерживании штурвала вправо.

Я не знаю, как руль установлен на E33, но первое, на что я бы обратил внимание, это износ опорных поверхностей руля, особенно нижнего поршневого подшипника. Это может вызвать вибрацию при определенных условиях плавания. . Другая, менее вероятная возможность — это что-то, что может вызывать кавитацию на поверхности руля направления. Вы абсолютно уверены, что это руль направления, а не карданный вал?

Можно проконсультироваться с хорошим морским геодезистом и/или морским архитектором.

Дата: 13 августа 2002 г.
От: Чарльз Миллер [email protected]

Скорее всего пробит подшипник руля. Вы должны потянуть руль и посмотреть на чрезмерный износ подшипника и заменить его, если это необходимо. Некоторые владельцы Columbia успешно заменили те же подшипники трубой из ПВХ.

Дата: 13 августа 2002 г.
От кого: Карл Хиббард [email protected]

Вы уверены, что это не произойдет при работающем двигателе и резком толчке с места или при изменении направления движения, например, при выезде из дока задним ходом? ———— Кавитация винта

Похоже на изношенную (хуже по правому борту) верхнюю втулку рулевого вала. Вы найдете его под шлангом на входе рулевой колонки в корпус. Он построен из стекловолокна. Я видел это на другой лодке … «хуже в одном положении» из-за течения, преобладающего в одном направлении в доке, и неработающего тормоза пьедестала.

Если предположить, что ваш 33-й сконструирован так же, как мой 37-й, то это позволит валу попасть в металлическую втулку под чашкой в ​​подошве кокпита. (громкий стук).

Дата: 13 августа 2002 г.
От: Кэти Доника [email protected]

Я могу придумать несколько вещей, которые могут вызвать вибрацию руля.

  1. , если ваши рулевые тросы ослаблены… возможно, их нужно отрегулировать в квадранте. Реально легко исправить.
  2. , поскольку стойка руля проходит через корпус, там есть сальник и подшипник, очень похожие на тот, что для вашего гребного вала …… точно так же, как подшипник вала абордажного абордажа может ухудшиться и вызвать вибрацию карданного вала теоретически то же самое может произойти для вашего вала/подшипника руля……да вам придется тащить, чтобы починить этот…..
  3. третья вещь, о которой я могу думать….вы действительно не хотите знать об этом, потому что это будет серьезной проблемой…..отслоение руля направления от несущей конструкции.

Из-за этой вибрации у вас есть утечки вокруг рулевой стойки?….Сколько лет вашей лодке?

Дата: 13 августа 2002 г.
От: Дэйв Нофс [email protected]

Джоди, FIA сейчас в затруднении. Это корпус №1 40-х годов. Мы вернемся в Тринидад к концу этой недели, и, возможно, я смогу чем-то помочь. Мне нужно перепаковать сальник руля, когда я вернусь с нижней работой. Я могу ПОПРОБОВАТЬ рисовать и/или фотографировать для вас. Все, что я прошу взамен, это прислать мне название вашей лодки и номер корпуса. Это в корме по правому борту. Чуть ниже носка. У меня есть список из 40, который я храню. Пожалуйста, порекомендуйте. При отправке обратной информации в теме укажите E-40, иначе она может не открыться. Отправить почтовый адрес улитки для фотографий.

Дата: 13 августа 2002 г.
От: Джон Крейн [email protected]

Наш E33 Traces 1984 года демонстрировал похожую вибрацию, когда в плохую погоду (ветер 25-35 узлов) мне удалось минимизировать вибрацию, обрызгав рулевые тросы и сквозной штуцер руля направления WD40. У нас не часто бывают такие ветры в проливе Западного Лонг-Айленда (Коннектикут/Нью-Йорк), поэтому я не уверен, что это полностью решило проблему, но определенно уменьшило вибрацию.

Дата: 13 августа 2002 г.
От кого: Тодд Эванс [email protected]

Привет Пол,
У меня была аналогичная проблема с моим E-33 1985 года, когда я чувствовал легкую вибрацию руля направления под парусом. Кажется, я исправил проблему, изменив натяжение рулевых тросов. Я немного ослабил их, чтобы они не были достаточно тугими, чтобы переносить гармоники от движения через воду к колесу. Мне пришлось поиграть с ним, прежде чем он стал правильным, но теперь у меня не было никаких проблем в течение нескольких сезонов. Руль был отведен для другой цели, тщательно проверен, пока он был отсоединен, и моя верфь не заметила никаких проблем с рулем или стойкой. и т. д. Моя проблема, возможно, не была серьезной, описанной в публикации, но, возможно, это может помочь.

ПОВТОР

Знай свой руль — Журнал о парусах

В парусных журналах статьи о рулях почти никогда не посвящены рулям. Они о том, чтобы быть без руля. Такие истории интересно читать, но я не хочу знать, как рулить без руля — я хочу знать, как убедиться, что мне это никогда не понадобится.

После целостности корпуса целостность руля является наиболее важным компонентом мореходного судна, однако большинство моряков уделяют больше внимания светодиодному освещению или приложениям для смартфонов, чем рулю своей лодки. Прежде чем вы отмахнетесь от отказа руля как от отдаленной проблемы, учтите, что частота отказов руля посреди океана близка к 1 проценту — и это на крепких лодках, которые, предположительно, перед отплытием перевернулись на киль.

Это следствие дальнего плавания? Только в той мере, в какой более интенсивное использование обнажает врожденные слабости раньше. Чаще всего реальная проблема заключается в том, что дизайн и конструкция многих рулей на лодках из стекловолокна делают их восприимчивыми — нет, скажем так, склонными — к отказам.

Четыре руля Апокалипсиса

Рули выходят из строя по четырем причинам, и знание этих причин поможет вам обнаружить ранние признаки неисправности.

Отказ приклада: Большинство рулей изготавливаются на основе цельного или полого приклада из нержавеющей стали или алюминия. Эта трубка или стержень соединяет руль с рулевым механизмом лодки. В случае с лопастным рулем он также прикрепляет руль к лодке.

Приклады могут выйти из строя по нескольким причинам, и все они связаны с недостаточной прочностью. Однако баллер руля не должен быть настолько прочным, чтобы при столкновении или посадке на мель он открывал дно лодки, а не изгибался. Это делает лопастные рули на легких лодках неизбежно более уязвимыми для погнутого баллера — руль приносится в жертву спасению корпуса.

Изогнутый металлический шток может привести к заклиниванию руля в смещенном от центра положении, что помешает любым попыткам управлять лодкой с парусами, плавучими тягами, вспомогательным рулем или буксирными тросами. В то же время композитные баллеры скорее сломаются, чем погнутся.

При нормальных условиях эксплуатации баллер руля подвергается повторяющимся и реверсивным нагрузкам при кручении, с которыми он легко справляется, если имеет правильный размер. Однако, как знает каждый, кто скручивал головку старого винта, коррозия все меняет. Нержавеющая сталь, в частности, страдает при недостатке кислорода, что и происходит внутри рулевой трубы, наполненной стоячей морской водой. Этот эффект усугубляется, когда вал соприкасается с твердой опорной поверхностью, которая стирает оксидную пленку, защищающую сталь. Скрытый от глаз, запас начинает разъедать.

Со временем его прочность снижается настолько, что при ударе или сильном повороте он ломается, как крендель, и руль направления отваливается.

Неисправность рамы: Перо руля не просто отливается на стапеле, как леденец на палочке, но удерживается на месте внутренним металлическим каркасом. В самой слабой конфигурации баллер выступает только чуть ниже верхней части руля, где его конец приварен к пластине из мягкой стали, что выглядит как плохое весло. Не нужно быть инженером-материаловедом, чтобы предсказать, что произойдет, когда 4-футовая лопасть руля будет сгибать эту пластину вперед и назад.

Более распространенная практика точечной сварки металлических стержней, таких как реверсивные румпели, на ложе, которое уходит глубоко в лезвие, лучше тем, что имеется несколько сварных швов, чтобы противостоять напряжениям кручения, а непрерывный стержень поглощает напряжение изгиба. Кроме того, руль направления не обязательно отвалится при выходе из строя этих сварных швов.

Хорошо сконструированный внутренний каркас изготовлен из нержавеющей стали, а не из мягкой стали, и прочно прикреплен к прикладу длинными прочными сварными швами. Однако, даже если внутренняя рама представляет собой единую пластину из нержавеющей стали, приваренную к ложе почти по всей ее внутренней длине, практически невозможно обеспечить идеальное уплотнение между композитным лезвием и металлическим ложем. Со временем вода проникает в лезвие и способствует коррозии, особенно там, где сварка изменила молекулярную структуру металла. Поскольку вода внутри руля остается в ловушке, этот тип износа не ослабевает даже в лодке, хранящейся на суше. Если коррозия ослабит каркас до предела прочности, вращение штока не сможет повернуть перо руля.

Расслоение: Производственные рули из стекловолокна обычно состоят из пары формованных обшивок, соединенных вместе наподобие раковины раскладушки поверх металлического каркаса, при этом внутреннее пространство заполнено пенопластом. Если периферийное соединение, фиксирующее лезвие из стекловолокна, не сработает, оболочка отслоится, а пена распадется. Этот шов может не получиться по ряду причин: потому что он был плохо приклеен; потому что соединительный фланец недостаточно широк; потому что удар расщепляет его, как шов на скорлупе арахиса; или из-за того, что замерзающая влага внутри руля разъединяет две половины.

Также нередко можно увидеть руль направления с выпуклостью с одной или обеих сторон. Подобно воде, проникающей в палубу с наполнителем, вода внутри руля с наполнителем из пенопласта может отделить обшивку от пенопласта, оставляя тонкую обшивку свободной для принятия новой формы. Циклы зимнего замораживания будут неоднократно отодвигать кожу дальше от пены, разрушая контур и нарушая целостность руля. В теплом климате постоянное образование пузырей может сигнализировать о том, что внутренняя часть руля намокла.

Выход из строя подшипника: Подвесные рули поворачиваются на цапфах, которые сопрягаются с пескарями. Этот тип подшипника чрезвычайно надежен и в основном выходит из строя из-за предсказуемого и часто очевидного износа, хотя коррозия цапфы из нержавеющей стали, в отличие от бронзовой, может привести к внезапному выходу из строя.

Балка внутреннего руля, с другой стороны, обычно проходит через корпус через ламинированную трубу. Внутренняя поверхность трубы служит опорной поверхностью для токарного станка, а второй неподвижный подшипник расположен высоко на станке, противодействующем изгибающим нагрузкам. Некоторые трубки руля оснащены пресс-масленкой или, по крайней мере, масленкой, которая позволяет нагнетать смазку между трубкой и прикладом для уменьшения износа. Несмотря на простоту и долговечность, необработанная труба может подвергаться износу, ускоренному нечастой смазкой, что приведет к чрезмерному люфту, неприятным стукам и трудностям в управлении. Необработанная труба также подвергает металлическую заготовку вызывающему коррозию истиранию, особенно если песок попадает в трубу.

Чтобы устранить необходимость в смазке, некоторые рулевые трубы снабжены пластиковыми подшипниками с низким коэффициентом трения. К сожалению, два распространенных материала подшипников, полиамид (нейлон) и полиацеталь (делрин), поглощают воду и набухают, в результате чего подшипники скорее сжимаются, чем направляются. Даже прочный пластик, такой как UHMW, может быть деформирован корродирующим алюминиевым носителем. Любое обстоятельство может сделать рулевое управление жестким или полностью заморозить движение руля.

Благодаря еще большему отверстию в корпусе трубка руля может быть оснащена роликовым подшипником. Этот тип подшипника имеет тенденцию создавать более легкий штурвал и легче воздействует на вращающийся приклад, чем сплошные подшипники. Однако роликовые подшипники имеют тенденцию к внезапному, а не постепенному выходу из строя, что приводит к значительному заеданию.

Что вы можете сделать?

Признаки отказа руля определить нелегко, но вы можете снизить риск отказа с помощью надлежащей программы ухода за рулем и его обслуживания.

Знай свой руль: Он подвесной или внутренний? Лопата или на скеге? Алюминий, нержавеющая сталь или композит? Сплошной или пустотелый? Тонкостенный алюминиевый приклад может подойти для плавания в заливе, но вряд ли выдержит столкновение с дрифтерной сетью или коралловой головой. Признание очевидных недостатков руля должно уберечь вас от чрезмерной нагрузки на него.

Обслуживание подшипников: Песок, попавший внутрь трубы руля, истирает приклад из нержавеющей стали и открывает дверь для ядовитой коррозии. Внутри рулевой трубы обычно проходит небольшой поток воды, поэтому песок, скорее всего, останется там, если его не смыть. Тщательно промывайте трубку руля и подшипники под высоким давлением каждый раз при буксировке лодки. Иглы и пескари также могут извлечь выгоду из промывки.

Если на рулевой колонке есть точки смазки, смазывайте их не реже одного раза в год. Роликовые подшипники следует очищать, но ни в коем случае не смазывать, хотя небольшое количество смазки на держателе подшипника может замедлить коррозию и облегчить дальнейшее обслуживание. Изношенные втулки или опорные ролики следует заменить. Изношенные трубки руля можно обновить, введя эпоксидную смолу с графитовым отверждением внутрь трубы, при этом приклад, покрытый воском для снятия формы, останется на месте.

Проверьте уплотнения: Если трубка руля не выступает над ватерлинией, должен быть какой-то эффективный способ защиты от океана. Это может быть сальник, манжетные уплотнения или, возможно, резиновый чехол. Какой бы метод ни использовался, его следует проверять не реже одного раза в год, желательно, когда судно движется со скоростью корпуса.

Проверка вертикальной центровки: Помимо отрицательного влияния на ходовые качества, погнутый баллер руля будет ослаблен, а выпрямление еще больше ослабит его. Сила, изгибающая баллер, могла также повредить подшипники руля, внутреннюю раму, внешнюю оболочку или даже структуру корпуса и рулевой трубы. Лопатовый руль, который не стоит вертикально или не вращается на месте в нижней части лопасти, требует тщательной и полной оценки.

Проверка на легкость вращения: Рули должны плавно поворачиваться от упора до упора. Любая шероховатость или трение указывают на коррозию ложи, вздутие или деформацию цельного подшипника, сплющенные ролики в роликовом подшипнике или другие проблемы с коррозией, износом или соосностью.

Плавность хода легко проверить, если у вас рулевое управление с помощью румпеля, но вам может потребоваться отсоединить руль от рулевого механизма на лодке с рулевым управлением. Убедитесь, что наблюдаемое сопротивление не вызвано опорным подшипником под штифтом или гайкой, препятствующим выпадению руля из лодки. Проверка вращения с лодкой на плаву, а не на харде, должна устранить эту проблему.

Подтверждение резких остановок: Движение руля направления более чем на 35 градусов в любую сторону от центра нежелательно. Отсутствие сильных упоров, препятствующих выходу руля за пределы этих углов, подвергает его риску опрокидывания встречным волнением или при движении задним ходом. Это может привести к заклиниванию руля направления, поскольку поперечное положение пера подвергает приклад сильной изгибающей силе.

Проверка на люфт: Подвесные рули и рули с нижним подшипником следует регулярно проверять на предмет износа цапф, пескарей и другого оборудования, пытаясь раскрутить руль в подшипниках. Лопастные рули поддерживаются подшипниками внутри лодки, поэтому толкайте нижнюю часть лопастного руля из стороны в сторону, чтобы проверить износ трубки или другие проблемы с подшипниками. Проверьте внутренние рули всех типов, жестко заблокировав румпель или квадрант до упора и попробовав сдвинуть заднюю кромку пера руля. Любое движение свидетельствует о выходе из строя внутренней структуры или порче наполнителя.

Осмотрите лезвие: Обратите особое внимание на кромки лезвия, ища любые признаки растрескивания или разделения. Используйте зеркало и свет, чтобы взглянуть на верхнюю часть лезвия, особенно там, где ложа входит в него. Любые сколы или трещины здесь позволят воде попасть внутрь руля. Поскольку затвердевшая смола со временем теряет сцепление с металлической ложей, мне нравится наносить кольцевой валик гибкого полиуретанового герметика (3M 5200) вокруг ложи, где он входит в верхнюю часть лезвия. Лучше всего это делать с вынутым из лодки или, по крайней мере, опущенным рулем.

Слив: Когда парусник вытаскивают из воды, руль часто капает еще долго после того, как корпус высохнет, что замечают слишком немногие владельцы. Вода внутри руля — враг. Разъедает металлический каркас и расслаивает лезвие; в морозную погоду он разрушит вещи. Когда вашу лодку буксируют, следите за продолжающимися каплями или ручьями из нижнего фитинга. После того, как корпус был промыт под давлением и высушен, пощупайте нижнюю часть руля. Если он влажный, протрите его белым полотенцем. Цвет ржавчины является ключом к тому, что происходит внутри.

Если с руля не капает, это не обязательно означает, что он сухой внутри. Почти всегда полезно просверлить внутреннюю часть лезвия в нижней части или рядом с ней. Сделайте это с помощью дрели с батарейным питанием, чтобы вас не ударило током, когда вода будет капать.

Опять же, цвет этой воды будет служить ключом к возможной степени внутренней коррозии. Поскольку я не знаю, где может скапливаться вода, мне нравится сверлить отверстия диаметром 1/8 дюйма в нескольких местах. Их легко отремонтировать перед запуском с помощью небольшого количества эпоксидной замазки. Вода внутри руля не осуждает его, но отсутствие воды успокаивает. Вода цвета чая, льющаяся из-под руля, вызывает беспокойство.

Посмотреть приклад: Лучший способ определить, исправен ли ваш приклад, это посмотреть на него в том месте, где он, скорее всего, выйдет из строя, в области, скрытой рулевой трубой. Это похоже на изучение цепных пластин через палубу путем извлечения их. В случае с рулем направления достаточно опустить его на несколько дюймов, чтобы обнажить критическую часть баллера. Это в равной степени относится и к композитным прикладам, которые могут пострадать от скрытого износа или повреждения чуть выше того места, где они входят в корпус.

Если нет никаких признаков проблем с рулем, может показаться чрезмерной осторожностью бросать руль только для того, чтобы посмотреть на баллер, но если вы готовите лодку к длительному переходу или длительному плаванию, это может спасти вас от приключений, которые вы лучше бы не было.

Неисправность руля не является гипотетической проблемой, и включение целенаправленной проверки в ваш ежегодный контрольный список технического обслуживания будет иметь большое значение для обеспечения того, чтобы это не случилось с вами. Если ваше обследование что-то выявит, не позволяйте этому ускользнуть. Копайте глубже или пригласите специалиста. Прибытие с неповрежденным рулем всегда лучше демонстрирует морское мастерство, чем прибытие без него.

Замена подшипника руля – Сеть владельцев Jeanneau



Я решил поделиться со всеми вами восхитительным опытом замены подшипников руля на моем S/0 37!!

Для этой работы не требуются специальные инструменты или знания, при условии, что все ваши болты отвернуты, это очень легко сделать.

Я начну с того, что прислали мне Ян из Clarke and Carter (приветствую Иэна, если они читают это… это было очень полезно).

Позиция 12: Эластомерное кольцо (черная резина, как показано на фото ниже): 53,90 фунтов стерлингов каждое (два в системе)

Позиция 13: Делриновый подшипник: 76,50 фунтов стерлингов за каждое (два в системе)

Позиция 14: Кольцевое уплотнение: £1,70 каждый (один в системе)

Позиции 16 и 17 представляют собой «регулировочные кольца» (прокладки), которые я раньше не поставлял людям, меняющим подшипники.

Сверху старый подшипник. Черный резиновый пончик прижимается к корпусу, а баллер руля из нержавеющей стали перемещается внутри белого подшипника. Вы можете ясно видеть, насколько он изношен и «грязен».

Вот хороший новый подшипник… вы можете видеть черное резиновое уплотнительное кольцо на внутренней стороне белого подшипника. Это предотвращает попадание воды и грязи/соли на подшипник.

Выше крупный план.

Итак, самое интересное начинается… Вот фото того, как они собираются вместе. Я на самом деле заклеил резиновый пончик эпоксидной смолой. Честно говоря, изнашиваются не эти пончики, а белые нейлоновые подшипники, которые вызывают проблемы. Как бы то ни было… как только резиновый пончик был установлен и эпоксидная смола сошла, я начал запрессовывать белый подшипник

Одна вещь, которую я сделал, когда руль был снят, это отполировал вал!! это было довольно грязно, и вы действительно не хотите испортить новый подшипник. Так что скрестим пальцы, пара часов была потрачена не зря. Я также протер небольшое количество смазки по резиновому уплотнению. Это было действительно просто для защиты во время установки. Оказавшись в воде, это должно смазать его. Не забудьте (если только вы не выкопаете яму, чтобы опустить руль), вам нужно будет поднять лодку, чтобы вы могли снять старые подшипники и установить новые подшипники. Снятие старых подшипников (извините, что нет фото) — как только руль будет снят, он, вероятно, оставит в лодке оба подшипника, верхний и нижний. Я использовал металлическую трубку сначала снизу, чтобы выбить верхний подшипник, затем изнутри выбил нижний подшипник. Они выходят после пары ударов резиновым молотком.

Чтобы снять старые подшипники, я использовал длинную трубку (ручка домкрата) – как только руль был снят, я вставил трубку снизу в корпус и, ударив по ней молотком, выбил верхний подшипник (пара краны, и это было вне). Затем я снял заглушку аварийного румпеля с палубы и надел трубу на нижний подшипник… снова пара ударов, и она вышла!! На фото ниже верхний подшипник почти вынут…..

Вид изнутри без установленного подшипника

Затем я залил новый подшипник эпоксидной смолой (он же резиновый пончик на месте)

Следующим шагом было вставить белую нейлоновую часть подшипника. Они были слишком тугими, чтобы их можно было вставить вручную… поэтому требовалось большее усилие. Для нижнего подшипника я разрезал старый подшипник пополам вдоль, а затем пристегнул его молнией к валу руля. Это должно было защитить новый подшипник во время этого процесса —

С небольшим количеством смазки и домкратом . … она хорошо вдавилась!

фото нижнего подшипника все на месте



Верхний подшипник: извините, нет фото — но опять же, пока я лежал внутри лодки, мой помощник пропустил трубку через аварийное рулевое отверстие (на палубе), положил чистый кусок дерева на новый подшипник и постучал это внутри — к счастью, это было намного легче, чем нижний подшипник.

Ниже вы можете видеть фиксирующую прокладку, покрытую смазкой, и болт, который проходит через нее (справа)

После очистки он выглядел немного потертым

Итак, после небольшой полировки…… он выглядел вот так (гладкая блестящая поверхность «должна» способствовать лучшему движению на белом нейлоновом подшипнике) — ведь весь вес руля приходится на эту поверхность.

Но, как уже упоминалось…….. этот ошейник зависит от расстояния, которое он дает. Присмотритесь к отверстиям, там 4 отверстия, которые расположены на расстоянии 90 градусов друг от друга. В зависимости от того, какой набор отверстий вы используете, будет зависеть, насколько высоко или низко установлен ваш руль, то есть вы не хотите, чтобы он терся о корпус, когда вы поворачиваете руль. Кроме того, повернув подшипник наоборот, т. е. вверх дном, вы получите еще два варианта интервала.

См. разницу в высоте между двумя отверстиями

Вы можете ясно видеть две дыры на заднем плане на разной высоте (те, которые не в фокусе!!.. сорри!)

Теперь заключительный этап замены рулевого подшипника. Как и прежде, лучшим помощником в этой работе станет подкатной домкрат!

Сначала удерживающее кольцо.

Однако обратите внимание на расстояние между этим стопорным кольцом, как показано выше, в этом кольце имеется 4 отверстия, 2 просверленных в центре и 2 смещенных (это дает вам эффект высокой/низкой прокладки в зависимости от как вверх у вас поднята муфта. На этом фото показана неправильная установка муфты (к настоящему моменту руль направления был полностью поднят)

На этом рисунке показано перевернутое кольцо так, чтобы расстояние совпадало с выступающим отверстием в валу.

Следующим идет ключ из дерева, который входит в ложу. это останавливает вращение квадранта … вам будет намного легче, если вы отсоедините тросы рулевого управления!

Задняя часть квадранта держится на 4 гайках/болтах 17 мм. вы можете видеть только два на этой картинке, другие 2 находятся с другой стороны в том же положении.

На этом рисунке показано положение квадранта, вы также можете увидеть шпонку в положении, а также 4 крепежные гайки для квадранта. Рулевые тросы также теперь на месте (но их еще нужно отрегулировать).

Jeanneau установил две 17-миллиметровые гайки на рулевые тросы, ни одна из которых не найлок! Я настоятельно рекомендую, если вы проделаете какую-либо работу в этой области, надеть нейлок поверх двух гаек… тогда они никогда не будут болтаться!

Вот хороший новый подшипник

В общем, довольно простая работа! никаких специальных инструментов или ноу-хау не требуется.

Оригинальная статья Яна (с дополнительными комментариями) находится на форуме Jeanneau по адресу: Замена подшипника руля SO37



— ПОДШИПНИКИ РУЛЯ — Системы рулевого управления JP3

  • ГЛАВНАЯ
  • .
  • КОМПАНИЯ JP3
  • .
  • Наши продукты
  • — Подшипники руля
    • Тип 1 и 15
    • Тип 2
    • Тип 3
    • Тип 4
    • Тип 5 для моторных лодок
    • Тип 6 Pivoting Blade Up
    • Тип 7 Обращенного rudder
    777777777777777777777777777777777777777777777777..
  • — СИСТЕМЫ РУЛЯ
  • — СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ
  • — КОЛЕСА, ПОДСТАВКИ и надпалубные аксессуары
  • — СИСТЕМА ОБРАТНОЙ ОБРАТНОЙ СВЯЗИ
  • .
  • ТАМОЖЕННЫЙ МОРСКОЙ
  • .
  • ТАМОЖЕННЫЙ НЕМОРСКОЙ
  • .
  • ССЫЛКИ
  • .
  • СКАЧАТЬ
  • БИБЛИОТЕКА САПР
  • .
  • Часто задаваемые вопросы
  • .
  • Что нового?
  • ПОСЛЕДНИЕ НОВОСТИ…
  • НОВОСТИ
  • .
  • ЗАПЧАСТИ
  • Качество
  • Контакты

ТОЛЬКО САМОЦЕНТРИРУЮЩИЕ ПОДШИПНИКИ!


Независимо от размера вашей лодки или размера руля, установленного на вашей лодке, баллер руля будет отклоняться в результате давления воды на перо руля и нагрузок, действующих на него. Это.


При использовании простого подшипника скольжения это приводит к повышенному трению в подшипниках.

В лучшем случае эти повышенные нагрузки приводят к увеличению нагрузки на штурвал, что снижает удовольствие от управления яхтой вручную.

В худшем случае эти нагрузки на трение могут стать настолько высокими, что рулевое управление может заблокироваться.

По этой причине JP3 производит только подшипники руля САМОЦЕНТРИРУЮЩИЕСЯ. Способность наших подшипников выравниваться с баллером руля по мере необходимости. отклоняет снижает трение в системе, что, по нашему мнению, необходимо для ХОРОШЕГО БЕЗОПАСНОГО РУЛЕВОГО УПРАВЛЕНИЯ.

КАКОЙ ПОДШИПНИК РУЛЯ?


Размер и стиль как моторных, так и парусных яхт широки и разнообразны, так же как и размеры и типы устанавливаемых рулей. в этих сосудах.

JP3 стремится обслуживать все типы судов, предлагая подшипник руля для любого применения.


В настоящее время мы предлагаем различные типы подшипников.

Каждый из этих типов подшипников доступен в различных вариантах монтажа, подходящих для любого применения.


Если у нас нет подшипника для вашего применения, свяжитесь с нами, мы разработаем его для вас.

НАШИ РАЗЛИЧНЫЕ ТИПЫ ПОДШИПНИКОВ:

Тип 1

Подшипник типа 1 представляет собой недорогой подшипник скольжения , пользующийся популярностью на многих верфях.

Предназначены для установки на лодки до 45 футов  длиной подшипники типа 1 имеют сферическую форму Поворотный кулак Ertalyte® , установленный в прецизионно обработанный алюминиевый корпус.

Подходит для лодок с рулем из титана , алюминия или нержавеющей стали диаметром до 110 мм.

Подшипник не является водонепроницаемым , так как он оснащен трубкой руля направления для обеспечения водонепроницаемости.

2 модели: с стержнем из эрталита (модель 10.XX.XX) или иглами из нержавеющей стали (модель 15. XX.XX).

Дополнительная информация

Тип 2

Подшипник типа 2 был специально разработан для круизных лодок с прикладом из алюминия или нержавеющей стали , где ожидаются более высокие осевые и радиальные нагрузки.

В основном предназначен для установки на моторные лодки в качестве верхнего подшипника.

Водонепроницаемый , этот подшипник предлагает несколько вариантов монтажа.

Дополнительная информация

Тип 3

Подшипник типа 3 в основном используется в качестве нижнего подшипника для моторных лодок , оснащенных рулевыми валами из нержавеющей стали или титана. Подшипник включает в себя игольчатые ролики и иглы.

Водонепроницаемые , эти подшипники могут быть изготовлены для любого размера.

Дополнительная информация


Тип 4

Тип 4 представляет собой сферический роликоподшипник, содержащий до 3 рядов бочкообразных роликов для использования с композитными и металлическими рулями .

Включает встроенные уплотнения для обеспечения идеальной водонепроницаемости .

Изначально рассчитаны на большие диаметры до 550 мм. нет реальных ограничений по размеру.

Дополнительная информация

Тип 5

Разработанный для моторных яхт модели с металлическими баллерами руля , подшипник типа 5 имеет прочный стальной сферический сердечник ролика, который позволяет подшипнику выдерживать высокие радиальные нагрузки.

Как и подшипники типа 3 и 4, подшипник типа 5 является водонепроницаемым и не имеет ограничений по размеру .

Дополнительная информация


Тип 6

Специально разработан для поворотных лопастей.

Дополнительная информация


Тип 7

Специально разработан для выдвижных рулей.

Дополнительная информация


Руль направления как причина вибрации??

габосифат
Элемент III
