ВАЗ 2110 2111 2112 (Lada 110 111 112) — семейство автомобилей выпуска 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и универсалы 2008 года выпуска в основном с бензиновыми двигателями 8 и 16 клапанов (инжекторные, карбюраторные). В этой статье вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фото и местами их расположения. Схема подключения. Выберите предохранитель, отвечающий за прикуриватель.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111/2112) может отличаться от показанного и зависит от года выпуска. Фактическое назначение может быть отмечено на самом блоке.

Основной блок

Главный блок предохранителей и реле расположен в салоне с левой стороны под панелью управления. Чтобы получить доступ, нажмите переключатель защелки.

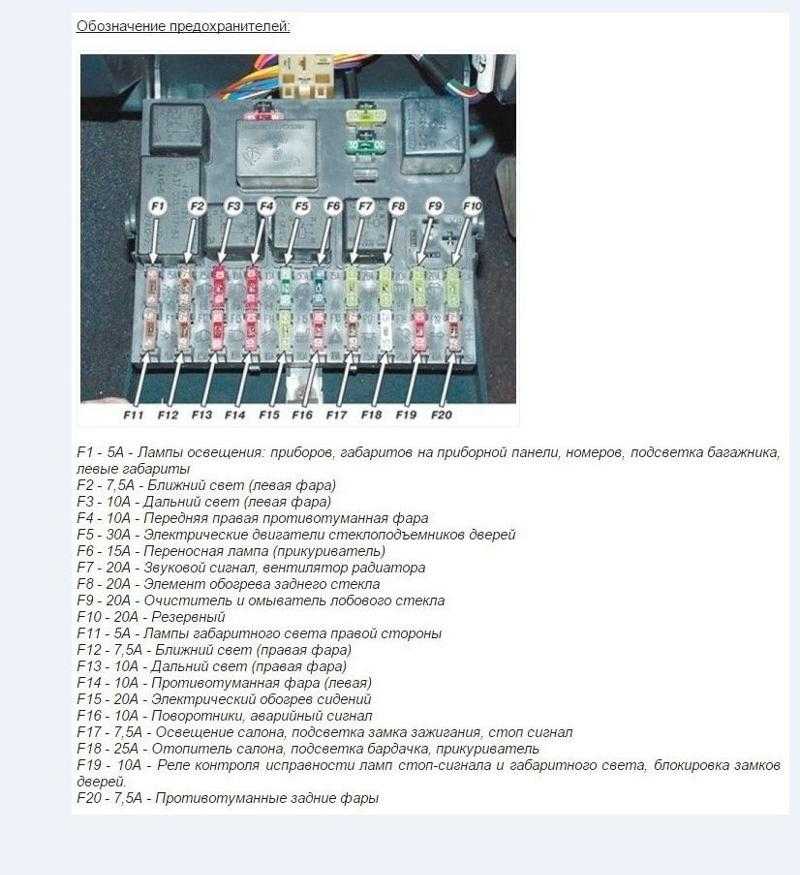

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

Схема Вариант 2

Блок 2110 — 3722010

Вариант схемы 3

Блок 2110-3722010-08

Описание предохранителя

F15А Освещение номерного знака. Лампы освещения приборов. Габаритная лампа управления светом. Свет багажника. Лампы габаритного освещения левой стороны
F27,5А Левая фара (ближний свет)
F310А Левая фара (дальний свет)
F410А Правая противотуманная фара
F5Электродвигатели 30А для подъемников стеклянных дверей
F6Переносная лампа 15А
F720A Звуковой сигнал двигателя вентилятора охлаждения двигателя
F8Резистор заднего стекла 20А. Реле (контакты) включения обогрева заднего стекла
F920А Клапан рециркуляции. Стеклоочистители и омыватели лобового, заднего стекла и фар. Реле (катушка) включения обогрева заднего стекла
F10Резерв 20А
F115A Бортовые огни, правый борт
F127,5А Правая фара (ближний свет)
F1310А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F1410А Левая противотуманная фара
F15Сиденье с электроподогревом 20А замок багажника
F1610А Реле — выключатель поворотников и аварийной сигнализации (в режиме аварийной сигнализации) сигнальная лампа
F17Комнатная лампа 7,5А. Лампа индивидуального освещения. Лампа выключателя питания. Стоп-сигналы. Часы (или маршрутный компьютер)
F18Лампа вещевого ящика 25А контроллер отопителя. Легче.
F1910А Блокировка дверных замков. Реле контроля исправности светофоров и подфарников. Указатели поворотов с контрольными огнями фонари заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы управления. Комбинация инструментов. Часы (или маршрутный компьютер)
F207.5А Задние противотуманные фары

 Предохранитель №18 на 25А отвечает за работу прикуривателя.

Предохранитель противотуманных фар установлен отдельно в нише панели приборов за основным блоком.

Назначение реле

  • К1 — реле контроля состояния лампы
  • К2 — реле стеклоочистителя
  • KZ — реле-выключатель сигнализации и указателей поворота
  • К4 — реле ближнего света
  • К5 — реле дальнего света
  • К6 — дополнительное реле
  • K7 — реле обогрева заднего стекла
  • K8 — реле задних противотуманных фар

Электро схема блока

Схема подключения

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

  1. 15А — Модуль зажигания, контроллер
  2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев), датчик расхода воздуха
  3. 15А — ТНВД, предохранитель ТНВД, форсунки
  4. Реле электровентилятора
  5. Реле топливного насоса
  6. Главное реле (реле зажигания)

Другая часть находится на левой стороне консоли:

Схема

Расшифровано

  1. Блок управления центральным замком
  2. Блок иммобилайзера
  3. Реле включения задних противотуманных фонарей.

На нашем канале мы также подготовили видео к этой публикации. Смотрите и подписывайтесь.



Описание предохранителей и реле ВАЗ 2110 2111 2112 (инжектор)

Skip to content

Ремонт авто власними руками

ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор,  карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.



Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

Схема Вариант 2

Блок 2110 — 3722010

Схема Вариант 3

Блок 2110-3722010-08

Описание предохранителей

F15А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F27,5А Левая фара (ближний свет)
F310А Левая фара (дальний свет)
F410А Правая противотуманная фара
F530А Электродвигатели стекло подъёмников дверей
F615А Переносная лампа
F720А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F820А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F920А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F1020А Резервный
F115А Лампы габаритного света правого борта
F127,5А Правая фара (ближний свет)
F1310А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F1410А Левая противотуманная фара
F1520А Электро обогрев сидений. Блокировка замка багажника
F1610А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F1825А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F1910А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F207,5А Лампы задних противотуманных фонарей

 За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.



Назначение реле

  • K1 — реле контроля исправности ламп
  • K2 — реле очистителя ветрового стекла
  • KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
  • K4 — реле включения ближнего света фар
  • K5 — реле включения дальнего света фар
  • K6 — дополнительное реле
  • K7 — реле включения обогрева заднего стекла
  • K8 — реле задних противотуманных фонарей

Электро схема блока

Схема соединений

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

  1. 15А — Модуль зажигания, контроллер
  2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
  3. 15А —  топливного насоса, предохранитель бензонасоса , форсунки
  4. Реле электро вентилятора
  5. Реле бензонасоса
  6. Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

  1. Блок управления центральным замком
  2. Блок иммобилизатора
  3. Реле включения задних противотуманных фонарей.
