Блок предохранителей ВАЗ / Lada Priora

Блок предохранителей в салоне
Монтажный блок Лады Приоры расположен в панели приборов с левой стороны от рулевого колеса, внизу
F125Вентилятор системы охлаждения
F225Обогрев заднего стекла
F310

Дальний свет — правая фара

Индикатор дальнего света панели приборов

F410Дальний свет — левая фара
F510Звуковой сигнал
F67,5Ближний свет — левая фара, корректор фары
F77,5Ближний свет — правая фара, корректор фары
F810Охранная сигнализация — звуковой сигнал
F925Отопитель/вентилятор
F107,5

Стоп-сигнал

Освещение салона

ЖКИ экран панели приборов

F1120Очиститель ветрового стекла
F1210

Панель приборов

Контроллер дистанционного управления электропакетом: указатель поворотов, электропривод наружных зеркал, электростеклоподъемники

F1315Прикуриватель
F145

Габаритные огни — левый борт

Индикатор наружного освещения

Освещение номерного знака

F155

Габаритные огни — правый борт

Освещение вещевого ящика

F16Резерв
F17Резерв
F18Резерв
F19Резерв
F20Резерв
F21Резерв
F22Резерв
F23Резерв
F24Резерв
F25Резерв
F27-F30Запасные предохранители
F3130Контроллер дистанционного управления электропакетом: центральный замок, электростеклоподъемники, электропривод наружных зеркал, аварийно-световая сигнализация
F32Резерв

Блок предохранителей Приоры: схема, расположение

Современный автомобиль является сложным набором различных компонентов и систем. В нем синхронно работают и сочетаются комплексные системы, работающие на механическом, гидравлическом и, конечно же, электрическом принципе. Поиск поломки в электросистемах –довольно долгий и кропотливый процесс в любом автомобиле как зарубежного, так и отечественного производства.

Наиболее частыми причинами выхода из строя электрооборудования являются перепады напряжения. Защититься от них помогают плавкие вставки. В собственном автомобиле желательно знать самому, где они расположены. Блок предохранителей Приора находится в зоне досягаемости водителя.

Электропитание для внешних приборов

Установленный разъем для прикуривателя постепенно теряет свою первоначальную функцию. Это связано с популяризацией здорового образа жизни. Однако, автопроизводители не стремятся отказываться от данного блока, так как он активно стал использоваться в качестве розетки для подзарядки различных мобильных девайсов:

  • сотовый телефон;
  • спутниковый навигатор;
  • ноутбук;
  • планшет;
  • холодильник;
  • компрессор и пр.

В связи с этим повысилась нагрузка на электропроводку, и приходится выяснять, где находится предохранитель прикуривателя Приоры, так как он нередко, защищая от превышения напряжения, выходит из строя и требует замены. Располагается автомобильная розетка на видном месте – в начале центрального туннеля между водителем и передним пассажиром, около ручки ручника.

Расположение довольно эргономичное и позволяет дотянуться правой рукой к разъему водителю без особого усилия. В темное время суток для быстрого обнаружения зона подсвечивается, что существенно упрощает ее поиск. Гнездо отличается более компактными габаритами, в сравнении с предыдущими ВАЗовскими моделями авто.

Прежде чем понять, почему предохранитель печки Приоры часто плавится, рекомендуется ознакомиться с конструкцией гнезда. Оно представляет собой полый цилиндр с металлическим патроном внутри, который оснащен высокопрочной нихромовой спиралью.

Снаружи имеется пластиковая кнопка, при нажатии на которую осуществляется соприкосновение положительного контакта с отрицательным.

Осуществляется нагрев спирали так же, как это делается в обычных утюгах. В блоке отсутствует тепловое реле, а размыкание контактов осуществляется благодаря паре биметаллических зацепов. При нагревании до достаточного уровня они разжимаются и разъединяют плюс с минусом. Пружина возвращает патрон в первоначальное положение.

Если после нажатия на пластиковую кнопку не происходит контакта, нагрева и отстреливания, то это свидетельствует о наличие разрыва в электроцепи. Чаще всего виновником событий является перегоревшая плавкая вставка. Водителю для замены ее понадобится знать расположение предохранителей Приоры.

Причины поломки плавких вставок

Причин, по которым предохранители Лада Приора, защищающие прикуриватель, горят, может быть несколько:

  • несбалансированность параметров силы тока допустимых для цепи прикуривателя и подключаемого оборудования;
  • соединение со встроенным гнездом штекера, имеющего значительно меньшие габариты, что приводит к замыканию сети;
  • имеются электронеисправности в присоединяемом приборе.

Нужно знать, что конструктивный диаметр прикуривателя Приоры составляет 21 мм. Входные штекеры мобильного оборудования должны быть из максимально близкого к этому параметру интервала. Если штекер будет 18-19 мм, то он станет болтаться в проеме и искрить. Это приведет к обгоранию контактов и увеличению нагрузки на сеть.

Не допускается превышение параметров по току. Значительная разница приведет к перегоранию плавкой вставки.

Важно! Максимально допустимый ток, пропускаемый через розетку прикуривателя, составляет 15 А.

Если пускать через эту сеть силу тока в 20 А, то вставка перегорит и придется выяснять, как устроена схема предохранителей Приоры. По ней найти соответствующий разъем и провести замену.

Место расположения предохранителей

Центральный блок с плавкими вставками находится рядом с левой ногой водителя. Увидеть его можно через открытую переднюю дверь. Схему скрывает эргономичная крышка.

Для ее открытия понадобится ввернуть три фиксатора на 180 против часовой стрелки. Далее отщелкиваем саму крышку.

Второй по важности блок располагается глубже. Чтобы добраться до него, необходимо открыть капот. Справа за аккумулятором схема закрыта черной крышкой. Откидываем ее и проводим замену.

Третий по важности блок расположен также в салоне около левой ноги водителя. Для доступа к нему понадобится крестовая отвертка. Выкрутив саморезы и откинув пластиковую панель, автовладелец может осуществлять диагностику и ремонт.

Замена в подкапотном пространстве

Необходимо учесть, что гнезда для предохранителей и реле могут существенно отличаться у отдельных модификаций автомобилей. Приведем наиболее популярную расстановку, в которой можно определить, где стоят предохранитель на дворники Приоры. Также с помощью таблицы легко обнаружить предохранитель ближнего света на Приоре. Есть несколько плавких вставок, защищающих работу антиблокровочной системы. Поменять предохранитель АБС Приоры также поможет представленная схема.

МаркировкаФункционал
Комплект «Норма»
К-1Радиаторные вентиляторы
К-2Обогрев стекла сзади
К-3Стартер
К-4Допреле
К-5Зарезервированный разъем для реле
К-6Электромотор омывателя лобового стекла
К-7Дальний свет, лампы
К-8Звуковой сигнал
К-9Аварийка
К-10, К-11, К-12Зарезервированные разъемы для реле
Сборка «Люкс плюс», «Люкс»
К-1Ближние фары и габариты, лампы
К-2Подогрев заднего стекла
К-3Стартер
К-4Вспомогательное реле
К-5Резервный разъем
К-6Обеспечение работы «дворников»
К-7Дальний свет, лампы
К-8Звуковой сигнал
К-9Противоугонка (звуковое сопровождение)
К-10Противотуманное освещение
К-11Обогрев кресел
К-12Работа «дворников», реле

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Схема предохранителей Приора: расположение и описание

Расположение предохранителей Лады Приора состоит из трех блоков. Новая модель машины в дополнение снабжена кондиционером, поэтому соединений предохранителей Приора Люкс будет четыре. Пробки изготавливают из материалов, которые легко плавятся. Они предназначаются для разъединения электрических рядов между компонентами, имеющими малую мощность. Их конструкция складывается из легкоплавких элементов, которые являются пластинками, проводящими ток.

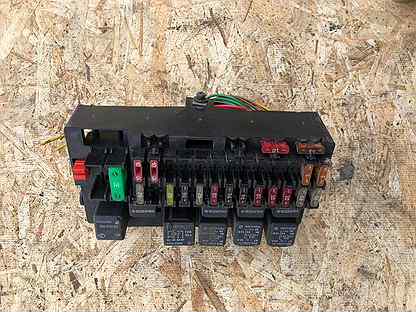

Монтажный блок

При изготовлении используют один металл, сплав нескольких или определенное количество металлических слоев. Детали заключают в основание, представляющее собой соединение, куда крепится плавкая составляющая с контактами, подключенными к электрической цепочке. Предохранители помещают в специальный стеклянный корпус.


Вернуться к оглавлению

Расположение монтажных блоков на Приоре

На автомобиле располагается не один монтажный блок, а некоторое количество. Легкоплавкий предохранитель являет собой самую простую часть, которую можно заменить в электросхеме Лада Приора. Если отказывает любая электрическая схема, то сначала нужно посмотреть, не перегорела ли эта деталь. Для экономии проводки и обеспечения меньших негативных последствий при пожарах, предохранители размещают в различных местах и располагают их системами.

Центральный монтажный блок Приора расположен в моторной части автомобиля, под капотом, возле батареи аккумуляторов. Он представляет собой объединение из пяти самых важных предохранителей устройства, имеющих номинал 30-50 А. Их маркировку по номерам производят с левой на правую сторону блочного корпуса. Основной блок предохранителей, находящийся под капотом, содержит защищенные ряды, объединяющие в себе схему пробок.

Они составляют цепи ЭСУД, которые отвечают за бесперебойное электропитание контроллеров автомобиля, обмотку основного реле и его силовую цепь. Потом идет замок зажигания, который питает все потребительские цепи. К последним происходит подвод постоянного положительного заряда от батареи аккумуляторов. Он не зависит от расположения ключа в замке зажигания. К потребительским цепям имеют отношение следующие составляющие:

Вот здесь спрятан блок

  • лампа, которая освещает салон автомобиля;
  • прикуриватель;
  • тормозной и звуковой сигналы;
  • электропакет, который функционирует благодаря работе контроллеров дистанционного управления электронной и защитной систем машины.

Потом располагается силовая цепь, которая обеспечивает соединение аккумуляторной батареи с генератором. Дальше можно увидеть ряд включений рулевого электрического усилителя.

Расположение дополнительного блока предохранителей Лада Приора — в салоне, возле водительского места. В нем отсутствуют разъемы и печатные платы, что является основным отличием. Здесь проводка прямо подводится к гнезду предохранителя. Этот монтажный блок обеспечен подключением к главному сборнику проводов, который идет от панели приборов возле сидения водителя.

Инструкция автомобиля всегда умещает разъяснение о нахождении вспомогательного блока под бардачком за накладкой. Третий монтажный блок представляет собой соединение предохранителей и реле, находящихся с левой стороны от панели приборов. Он содержит, кроме предохранителей, реле установки климатического контроля.

Реле, которое отвечает за впрыскивание горючего и деятельность системы зажигания машины, находится под крышкой салонного отопительного прибора, со стороны пассажирского сидения. Кроме этих двух компонентов третий блок вмещает четыре предохранителя, которые отвечают за электрический бензонасос, зажигание, обеспечение контроллеров и защиту для блоков электрозажигания.


Вернуться к оглавлению

Схема предохранителей и реле, их замена

На изображении 1 показана схема расположения предохранителей и реле в монтажном блоке. Приборы электрического оборудования автомобиля, которым необходимо большое значение тока, включаются через реле. Они защищают от подгорания контакты рубильников. Схема предохранителей и реле:

  • 1 и 2 — пинцеты;
  • К1 — реле срабатывания электрического вентилятора радиатора системы охлаждения мотора;
  • К2 — реле обогревания заднего стекла;
  • К3 — реле подключения стартера;
  • К4 — вспомогательное реле зажигания;
  • К5 — местонахождение резервного реле;
  • К6 — реле подключения мойки и очистки переднего стекла;
  • К7 — реле срабатывания фар дальнего свечения;
  • К8 — реле звуковых сигналов;
  • К9 — реле, срабатывающие при включении сигнала тревоги;
  • К10, К11, К12 — разъемы для установки добавочных деталей;
  • F1-F32 — цепи, которые защищают штыревые легкоплавкие пробки.

Расшифровка обозначений

Для того, чтобы осуществить замену реле и штыревых предохранителей, в монтажном блоке рассчитано использование специализированных пинцетов из пластика 1 и 2.

  1. Поворачиваем под прямым углом все три замка на крышке блока предохранителей и реле. Снимаем крышку, преодолев сопротивление фиксирующих элементов.
  2. Цепляем пинцетом пробку и извлекаем ее из места крепления.
  3. Устанавливаем в свободное пространство новый предохранитель. Его номинал должен совпадать со снятым. Каждый номинал пробки имеет свой цвет. На его поверхность нанесено числовое измерение силы тока, на которую он рассчитан.
  4. Устанавливаем реле той же марки, что и предыдущее. Небольшие по объему детали в устройстве желательно извлечь с помощью пинцета для пробок. Все другие детали необходимо доставать вручную, так как структура пинцета рассчитана на расположение ребер по бокам реле Лада Приора.

Как снять блок предохранителей? Необходима крестовая отвертка.

  1. Отсоединяем проводку от минусовой клеммы батареи аккумуляторов и снимаем крышку.
  2. Выворачиваем винт, который крепит панель предохранителей к доске приборов.
  3. Убираем его из сцепления с фиксирующими элементами и снимаем.
  4. Снимаем с блока все реле и пробки. Отжимаем фиксаторы клемм проводки.
  5. Извлекаем клеммы с проводкой из устройства и снимаем сам блок. Желательно пометить электропровода, чтобы осуществить их установку в другое соединение на старые позиции.

Устанавливаем новый блок в том же порядке, в котором снимали старый.

Раздел Электро, Приора — предохранители

Лада Приора вышла на рынок в 2007 году в кузове седан (Lada 2170) и хэтчбек (Lada 2172). Приора универсал (Lada 2171) появилась в 2009 году, а купе (Lada 21728) в 2010. Все модели оснащены достаточно мощными 90 и 98-сильными двигателями(Евро-3,4). В октябре 2013 года вышла обновленная приора. В 2014 году выходит Приора с «роботом», которая комплектуется 106 сильным мотором.

Блок предохранителей — расположен под панелью приборов слева(основной блок). Для доступа необходимо снять крышку (3 пластиковых замка). Блок силовых предохранителей находится под капотом. Блок предохранителей КСУД — находится в центральной консоли, доступ справа.

Монтажный блок 2170 «Норма»

К1Реле электровентилятора системы охлаждения двигателя
К2Реле включения обогрева заднего стекла
К3Реле включения стартера
К4Дополнительное реле(реле зажигания)
К5Место для резервного реле
К6Реле омывателя и очистителя ветрового стекла
К7Реле включения дальнего света фар
К8Реле включения звукового сигнала
К9Реле включения тревожного сигнала
К10Место для резервного реле
К11Место для резервного реле
К12Место для резервного реле

№ предохранителяЗащищаемые цепи
F1(25A)Электровентилятор радиатора системы охлаждения двигателя
F2(25A)Обогрев заднего стекла
F3(10A)Дальний свет(правый борт)
F4(10A)Дальний свет(левый борт)
F5(10A)Звуковой сигнал
F6(7. 5A)Ближний свет(левый борт)
F7(7.5A)Ближний свет(правый борт)
F8(10A)Тревожный сигнал
F9(25A)Вентилятор отопителя
F10(7.5A)Комбинация приборов(клемма»30″).Освещение салона.Лампы стоп-сигналов.
F11(20A)Стеклоочиститель,обогрев заднего стекла(управление)
F12(10A)Вывод «15» приборов
F13(15A)Прикуриватель
F14(5A)Габаритный свет(левый борт)
F15(5A)Габаритный свет(правый борт)
F16(10A)Вывод «15» АБС
F17(10A)Противотуманная фара левая
F18(10A)Противотуманная фара правая
F19(15А)Обогрев сидений
F20(5A)Блок управления иммобилизатором
F21(7.5A)Задний противотуманный свет
F22-F30Резервное место предохранителя
F31(30A)Блок управления электростеклопакетом
F32Резервное место предохранителя

Монтажный блок 2170 «Норма» + кондиционер

К1Резервное реле
К2Реле включения обогрева заднего стекла
К3Реле включения стартера
К4Дополнительное реле(реле зажигания)
К5Место для резервного реле
К6Реле включения высокой скорости(автоматический режим) очистителя ветрового стекла
К7Реле включения дальнего света фар
К8Реле включения звукового сигнала
К9Реле включения тревожного сигнала
К10Реле включения противотуманных фар
К11Реле включения обогрева передних сидений
К12Место для резервного реле

№ предохранителяЗащищаемые цепи
F1Резерв
F2(25A)Реле обогрева заднего стекла. Контроллер электропакета, контакт 10 колодки XP2. Элемент обогрева заднего стекла.
F3(10A)Дальний свет(правый борт). Сигнальная лампа дальнего света в комбинации приборов.
F4(10A)Дальний свет(левый борт)
F5(10A)Звуковой сигнал
F6(7.5A)Ближний свет(левый борт)
F7(7.5A)Ближний свет(правый борт)
F8(10A)Тревожный сигнал
F9Резерв
F10(10A)Комбинация приборов(контакт»20″). Освещение салона. Лампы стоп-сигналов. Плафон порога передней двери(правой). Дополнительный сигнал торможения.
F11(20A)Стеклоочиститель(высокая скорость),переключатель очистителей и омывателей(53ah).Выключатель обогрева заднего стекла. Реле включения обогрева заднего стелка(обмотка). Электродвигатель очистителя ветрового(+заднего) стекла. Омыватель ветрового(+заднего) стекла. Блок надувных подушек безопасности(контакт 25).
F12(10A)Комбинация приборов(контакт»21″). Контроллер электропакета(контакт X2-9). Блок управления электромеханич. усилителем руля (контакт X2-1). Выключатель лампы света заднего хода. Лампы заднего хода. Блок управления системы парковки.(контакты 11, 14).
F13(15A)Прикуриватель
F14(5A)Габаритный свет(левый борт), комбинация приборов — лампа наружнего освещения. Подсветка номера, багажника. Контроллер электропакета (контакт X2-12).
F15(5A)Габаритный свет(правый борт). Плафон освещения вещевого ящика.
F16(10A)АБС контакт 18.
F17(10A)Противотуманная фара левая
F18(10A)Противотуманная фара правая
F19(15А)Выключатель обогрева сидений(контакт 1). Обогреватели передних сидений.
F20(10А)Выключатель рециркуляции(сигнализатор включения). Реле включения ближнего света и габаритов(система автоматического управления освещением). Реле электровентилятора отпителем. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением(контакт 3, 11). Контроллер системы автом. управления климатической установкой(контакт 1). Датчик системы автоматической очистки стекол(датчик дождя),контакт 1.
F21(5A)Переключатель световой сигнализации, контакт 30. Колодка диагностики, контакт 16. Часы. Контроллер климата(конт. 14).
F22(20А)Электродвиг. очистителя ветрового стекла(автоматич. режим.) Реле включения очистителя ветрового стекла и реле высокой скорости очистителя ветрового стекла(контакты).
F23(7.5A)Блок управления стеклоочистителями и внешним освещением, конт. 20.
F24-F30Резерв
F31(30А)Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F32Резерв

Монтажный блок 21723 в исполнении «Люкс Плюс»

К1Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2Реле включения обогрева заднего стекла
К3Реле включения стартера
К4Дополнительное реле(реле зажигания)
К5Место для резервного реле
К6Реле включения высокой скорости(автоматический режим) очистителя ветрового стекла
К7Реле включения дальнего света фар
К8Реле включения звукового сигнала
К9Реле включения тревожного сигнала
К10Реле включения противотуманных фар
К11Реле включения обогрева передних сидений
К12Реле включения очистителя ветрового стекла(прерывистый режим и автоматический режим)

№ предохранителяЗащищаемые цепи
F1Резерв
F2(25A)Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодкиХР2. Элемент обогрева заднего стекла.
F3(10A)Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4(10A)Левая фара, лампа дальнего света.
F5(10A)Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6(7.5A)Левая фара , лампа ближнего света.
F7(7.5A)Правая фара, лампа ближнего света.
F8(10A)Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9Резерв
F10(10A)Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11(20A)Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12(10A)Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13(15A)Прикуриватель
F14(5A)Лампы габаритного света(левый борт). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15(5A)Лампы габаритного света(правый борт). Плафон освещения вещевого ящика
F16(10A)Гидроагрегат, контакт «18»
F17(10A)Противотуманная фара левая
F18(10A)Противотуманная фара правая
F19(15А)Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений
F20(10A)Выключатель рециркуляции(сигнализатор включения).Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением). Реле электровентилятора отопителя. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3», «11». Контроллер системы автоматического управления климатической установкой, контакт «1». Датчик системы автоматической очистки стекол(датчик дождя), контакт «1».
F21(5A)Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер системы автоматического управления климатической установкой, контакт «14».
F22 (20А)Электродвигатель очистителя ветрового стекла(автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла,(контакты)
F23 (7.5А)Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24 — F30Резерв
F31(30A)Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F32Резерв

Монтажный блок силовых предохранителей под капотом

F1(30А) — зеленыйЭСУД двигателя
F2(40А)Электровентилятор системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета
F3(30А)Электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4(60А)Генератор
F5(50А)Электромеханический усилитель рулевого управления
F6(60А)Генератор

Монтажный блок системы кондиционирования Halla (Корея)

F1(30А)Электровентилятор правый
F2(30А)Электровентилятор левый
F3(40А)Электровентилятор отопителя
F4(15А)Компрессор
P1Реле электровентилятора правого
P2Реле дополнительное (последовательного включения электровентиляторов левого и правого)
P3Реле электровентилятора левого
P4Реле электровентилятора отопителя
P5Реле компрессора

Монтажный блок системы кондиционирования Panasonic (Тайвань)

F1(30А)Электровентилятор левый(низкая скорость)
F2(30А)Электровентилятор правый
F3(40А)Электровентилятор отопителя
F4(15А)Компрессор
P1Вентилятор отопителя (максимальная скорость — параллельное включение)
P2Реле электровентилятора правого
P3Вентилятор отопителя (низкая скорость — последовательное включение)
P4Реле электровентилятора левого
P5Вентилятор отопителя
P6Компрессор

Низкая скорость включается при температуре ОЖ 100*С или при включении кондиционера. Высокая скорость включается примерно при температуре ОЖ 104*С или при высоком давлении в системе кондиционирования по датчику давления фреона.

Блок предохранителей и автоматический выключатель

Проблема блока предохранителей и автоматического выключателя очень распространена среди многих домов в Лос-Анджелесе. Лос-Анджелес — это место с богатой историей, наполненное новейшими технологиями. В районе Саут-Бэй многие домовладельцы борются с адаптацией старых домов к новейшему электронному образу жизни. Ответ на вопрос о бесперебойной работе электрической системы вашего дома может заключаться в ваших электрических и служебных распределительных щитах.

В некоторых из этих старых домов все еще есть коробки с предохранителями, которые служат той же цели, что и автоматические выключатели, то есть предотвращают перегрузки и защищают электрические цепи.Хотя они оба делают одно и то же, прерывая поток электричества, принцип их работы очень разный.

Предохранители и автоматические выключатели являются частью электрического щита. В жилом доме электрическая панель представляет собой металлический ящик для обслуживания, который принимает основную мощность от вашей коммунальной компании и распределяет электрический ток по различным цепям в вашем доме. На главной электрической панели находится счетчик, который принадлежит вашей коммунальной компании.

Оттуда электричество течет к панели, которую домовладелец несет ответственность за обслуживание.Распределение мощности по различным цепям происходит на панели, где отдельные цепи защищены от перегрузки по току с помощью плавких предохранителей или автоматических выключателей.

Что такое блок предохранителей и как он работает?

Предохранитель

A — это устройство защиты от перегрузки по току, которое является частью сервисного распределительного щита. По сути, это кусок металла, плавящийся при перегреве.

Предохранители

бывают разных типов, но наиболее распространенный тип — это тонкая проволочная нить, заключенная в стекло или керамику, заключенную в металлический корпус. Предохранитель вставлен в центральный блок предохранителей, в котором проходит вся проводка электричества в доме. В нормальных условиях предохранитель позволяет электричеству беспрепятственно проходить через нить между цепями.

В случае электрической перегрузки чрезмерный нагрев приведет к расплавлению нити, отключению электрического тока и прекращению подачи электричества до того, как избыточный ток может повредить проводку в вашем доме или создать опасность пожара.

После сгорания предохранителя его нельзя использовать повторно.Его необходимо выбросить и заменить новым предохранителем того же типа и номинальной силой тока. Предохранители бывают разной силы тока и выдерживают разную мощность электрического тока. По практическим соображениям предохранители всегда должны иметь номинал немного выше, чем нормальный рабочий ток цепи, которую они защищают.

По соображениям безопасности НИКОГДА не заменяйте предохранитель предохранителем с более высоким номиналом, чем тот, который предусмотрен производителем для схемы. Это позволит пропускать чрезмерный ток, вызывая перегрев проводов, что может привести к возгоранию электрического тока.

Что такое автоматический выключатель?

Автоматический выключатель также является предохранительным устройством, имеющим внутренний механизм переключения, который может сработать в случае скачка напряжения. В базовом автоматическом выключателе для жилых помещений используется либо электромагнит, либо биметаллическая пластина, соединенная с простым выключателем.

В положении ON переключатель позволяет электрическому току проходить от нижней клеммы к верхней клемме. В случае электромагнита небезопасные уровни электрического тока создают магнитную силу, достаточно сильную, чтобы повернуть металлический рычаг в переключателе в положение ВЫКЛ., Прерывая ток.Биметаллические полосы состоят из двух полос двух разных типов металла; чрезмерный ток заставляет более тонкую из двух полос изгибаться, чтобы переключить переключатель в положение ВЫКЛ и разорвать соединение.

В отличие от предохранителей, автоматические выключатели можно использовать повторно. Чтобы возобновить подачу электричества в дом, автоматические выключатели просто нужно вручную вернуть в положение ВКЛ. Это простое действие переключателя позволяет легко вручную отключать электричество в отдельных цепях, когда это необходимо для работы с проводкой в ​​определенных частях дома.

Коробка предохранителей

и автоматический выключатель: различия и применение

Предохранители

, как правило, дешевле, и их можно найти в любом хозяйственном магазине, но автоматические выключатели имеют и другие применения, защищая не только от перегрева, но и от поражения электрическим током.

Ознакомьтесь с основными отличиями и приложениями в таблице ниже, основанные на практических факторах, таких как время работы и функциональность.

Характеристики

Предохранитель

Автоматический выключатель

Функция

Обнаружение и прерывание

Только прерывание

Принцип работы

На основе свойства нагрева проводящего материала

На основе электромеханического принципа — переключающий механизм

Режим работы
  • Полностью автоматический
  • Требуется замена вручную после эксплуатации
  • Требуется комплексное оборудование (реле) для автоматической работы
  • Быстро сбрасывается после работы
Время отклика

~ 0. 002 секунды

0,1-0,2 секунды

Отключающая способность

Малый

Большой

Представительство
Защита

Защищает от перегрузки

Защищает от перегрузки и короткого замыкания

Приложение

Слаботочная электроника

Оборудование большой силы тока

Блок предохранителей и автоматический выключатель: что обеспечивает надлежащее обслуживание моего дома?

Много десятилетий назад в каждой комнате каждого дома было не так много классных электрических устройств и модных приборов, поэтому спрос на электричество был гораздо меньше.Блоки предохранителей обеспечивают ток 60 А, что было стандартным и достаточным до 1960-х годов. Сегодня в большинстве современных домов требуется ток до 200 ампер. Коробки с предохранителями не только устарели и сложны в обслуживании, но и не обеспечивают достаточное количество электроэнергии для современного дома в Лос-Анджелесе. Как правило, в них отсутствуют специальные цепи, необходимые для крупной бытовой техники, такой как кондиционеры, посудомоечные машины и сушилки для одежды. Домовладельцы с блоками предохранителей часто перегружают цепи и перегорают предохранители

.

Хотя может показаться, что ваш блок предохранителей обеспечивает надлежащее обслуживание, это может быть результатом вмешательства предыдущих домовладельцев.Например, легко установить 30-амперный предохранитель в 15-амперную цепь, что позволяет домовладельцу потреблять больше энергии в одной цепи, чем предполагалось первоначальным производителем.

Пропуск чрезмерного тока без контроля может рано или поздно привести к различным опасностям пожара. В таких неудачных случаях многие новые домовладельцы не имеют возможности узнать, делалось ли это с их блоком предохранителей в прошлом, и могут опасно продолжать использовать предохранители, которые позволяют чрезмерному току проходить через одну цепь.

Вот несколько предупреждающих знаков о том, что блок предохранителей не может удовлетворить потребности вашего дома:

  • Предохранители требуют частой замены
  • Вы не можете одновременно запускать определенные устройства
  • Блок предохранителей издает шипящие или хлопающие звуки
  • Стена вокруг электрических розеток или выключателей кажется теплой.

Если вы заметили какой-либо из вышеперечисленных знаков, важно, чтобы лицензированный электрик проверил электрическую систему вашего дома и спланировал установку панели автоматического выключателя.Кроме того, важно знать, что некоторые страховые полисы домовладельцев могут не покрывать дома с блоками предохранителей из-за потенциальной опасности неправильного обслуживания.

Если ваш дом уже оборудован панелью автоматического выключателя, также возможно, что ваша панель автоматического выключателя может не соответствовать электрическим потребностям вашего дома. Возможно, у вас есть или все чаще вы хотите больше электронных приборов, игрушек и гаджетов. В этом случае лучшим вариантом будет обновление панели.Позвоните нам, и Penna Electric поможет вам сохранить ваш дом в безопасности и с удовольствием работать!

Что такое блок предохранителей?

Блок предохранителей — это металлический блок, устанавливаемый где-то внутри или снаружи дома. Он устанавливается электриком и имеет откидную крышку для защиты предохранителей. В большинстве домов, построенных до 1960 года, будет блок предохранителей, в домах, построенных после него, — блок автоматического выключателя.

Этот блок управляет подачей электричества в ваш дом. В случае перегрузки предохранитель, подключенный к этой цепи, перегорит.Это отключит питание всех устройств в этой цепи в доме. В большинстве коробок есть главный выключатель, который будет контролировать подачу электроэнергии во всем доме.

Есть три важных момента, которые вам нужно знать о вашем ящике. Вам нужно знать, где он находится, какой тип предохранителей использует ваша коробка, и правильно ли работает ваш главный выключатель. Вы должны проверять свой главный выключатель не реже трех раз в год, чтобы убедиться, что он работает правильно.

Внутри коробки есть несколько отверстий с резьбой, которые напоминают розетки.Они называются розетками Эдисона, и ваши предохранители ввинчиваются в них. Внутри некоторых предохранителей защелкивается переходник, называемый отклоняющим основанием. Основание для отбраковки позволяет размещать в этом месте только предохранители типа S, тогда как предохранители большего размера T ввинчиваются в неадаптированные гнезда.

В настоящее время наиболее распространенными предохранителями в домах являются предохранители типов SL и TL. Предохранитель SL представляет собой предохранитель с уже установленной базой отклонения. Предохранитель типа TL представляет собой предохранитель со штатным цоколем Эдисона. Они хорошо подходят для домашнего использования, поскольку предназначены для выдерживания кратковременных перегрузок по питанию, вызванных включением бытовой техники.

Когда вы перегораете предохранитель, вам нужно отключить все, что подключено к этой цепи. Подойдите к коробке и положите на пол сухой резиновый коврик, чтобы на нем встать, чтобы создать изоляцию для вашего тела. Наденьте пару толстых кожаных перчаток, чтобы избежать поражения электрическим током, откройте навесную дверь и выключите главный выключатель дома.

Осмотрите верхнюю часть каждого предохранителя с помощью фонарика. Столешница из стекла. Перегоревший предохранитель приведет либо к поломке металлической проволоки внутри стекла, либо к тому, что стекло станет мутным, и вы не сможете его увидеть.Удалите этот предохранитель, стараясь не прикасаться к металлическим частям голыми руками. Замените его предохранителем соответствующего усилителя. Снова включите главный выключатель питания.

Если вы не хотите возиться с предохранителями, вы можете установить в коробку мини-выключатели. Они превращают каждый предохранитель в отдельный автоматический выключатель с кнопкой наверху. При перегорании предохранителя нажмите кнопку, чтобы сбросить его. Другой вариант — попросить электрика заменить вашу коробку на современный автоматический выключатель.

Как заменить блок предохранителей на блок выключателя? Гэлвин Пауэр

Если вы хотите узнать, как заменить блок предохранителей на блок выключателя, эта статья — то, что вам нужно.Вы узнаете не только процедуру замены блока предохранителей, но и все плюсы и минусы замены выключателя.

Однако замена блока предохранителей не для новичков. Для этого типа работы вам необходимо иметь представление об электричестве, поскольку вам придется отключить и снова подключить основной источник питания.

Инструменты, необходимые для замены панели

Инструменты, которые вам понадобятся при замене панели:

  • Защитные резиновые перчатки;
  • Отвертка с плоской головкой;
  • Плоскогубцы и кусачки с изолированной ручкой для резки кабелей;
  • Изолента для покрытия токоведущих проводов;
  • Резак кабелепровода для модификации электрических каналов;
  • Запасная панель автоматического выключателя с размерами, аналогичными вашему новому блоку предохранителей; и
  • Новые выключатели для первичной цепи и каждой подсхемы.

Выбор мощности автоматического выключателя зависит от вашего использования. Я настоятельно рекомендую использовать прерыватель с тем же или более высоким номиналом тока, что и старый предохранитель, который вы собираетесь отключать. Перед покупкой автоматических выключателей вы должны сначала записать емкость ваших первичных и вспомогательных предохранителей на имеющейся коробке предохранителей.

Перед началом работы

Предупреждение: если вы не уверены в каком-либо этапе или процедуре, лучше проконсультироваться с лицензированным электриком. Выполнение этой процедуры подразумевает работу с живым электричеством, поэтому вы должны быть хорошо защищены.Я настоятельно рекомендую вам изучить основы электричества и хорошо понять каждый шаг, прежде чем продолжить.

Пошаговая замена панели блока предохранителей на панель автоматического выключателя

Это шаги по замене старого блока предохранителей на блок автоматического выключателя.

Шаг 1. Удалите все предохранители на блоке предохранителей

Прежде чем вы начнете извлекать из коробки все предохранители, убедитесь, что к вашим розеткам не подключены никакие приборы или устройства.Некоторые устройства могут быть повреждены при внезапном отключении электричества.

После этого наденьте резиновые перчатки, снимите крышку панели предохранителей и выключите главный предохранитель. После этого удалите все предохранители, включая главный предохранитель.

Шаг 2. Отсоедините провода

Снимите все провода с каждого вспомогательного предохранителя. Вы можете перерезать провод прямо в здании рядом с местом, где он прикреплен к коробке. Не забудьте пометить отдельные линии для облегчения поиска и установки.

После удаления всех проводов в ваших подсхемах вы можете отсоединить первичный провод под напряжением. Осторожно ослабьте один горячий провод и заклейте его изолентой для безопасности. Повторите процесс с другим горячим проводом и, наконец, с нейтральным проводом.

При работе на последнем этапе убедитесь, что вы используете толстые резиновые перчатки, предназначенные для работы с электричеством, для вашей защиты. Провода под напряжением опасны, поэтому будьте осторожны при работе с ними.

Шаг 3. Снимите блок главной панели

Безопасно отсоедините главную панель от блока предохранителей.Очистите и отложите провода на коробке панели, затем снимите кабельные зажимы и кабелепровод из коробки панели. Ослабьте винты, крепящие его к стене, и осторожно потяните, чтобы снять коробку панели.

Шаг 4: Установка платы панели автоматического выключателя и коробки

Закрепите блок выключателя на стене с помощью прилагаемых винтов. Если предыдущие монтажные отверстия не совпадают с новой панелью, обязательно отметьте необходимые отверстия, а затем просверлите их.

Если существующие кабелепроводы немного длинноваты, не забудьте обрезать их с помощью ножа для кабелепровода, чтобы они подходили к блоку выключателя.

Шаг 5: Установите провода и главный автоматический выключатель

Вставьте все провода в коробку и снова прикрепите кабельные зажимы и соединения кабелепровода. Присоедините нейтральный провод к земле монтажной платы панели. После этого подключите два горячих провода к двум основным разъемам в верхней части панели управления.

Перед подключением каждого кабеля к клемме убедитесь, что конец провода оголен для надлежащего контакта.

Для вашей безопасности сначала установите первичный автоматический выключатель, затем выключите его, прежде чем присоединять нейтральный провод каждого вспомогательного выключателя.

Шаг 6: Установите и проверьте вспомогательные выключатели

Установите все необходимые вспомогательные выключатели и подсоедините все провода под напряжением к каждой клемме выключателя. После этого выключите все автоматические выключатели и включите главный выключатель. Проверьте каждый вспомогательный выключатель, включив его по очереди. Если автоматический выключатель сработает, проследите подключение этого вспомогательного выключателя и проверьте, нет ли неисправных проводов в линии.

Вы можете заменить и модернизировать все выключатели панели, если у вас есть достаточные знания в области электричества.Новичку я настоятельно рекомендую вызвать квалифицированного электрика, чтобы он отключил основную линию электропередачи, ведущую к вашему счетчику. Таким образом, вы можете выполнять свою работу без риска поражения электрическим током, как в этом видеоуроке от UstaTV.

Я также рекомендую посетить и прочитать десять лучших обзоров автоматических выключателей. Я написал это, основываясь на моем опыте установки автоматических выключателей для нескольких проектов. В этой статье вы узнаете больше о выключателях, а также узнаете о плюсах и минусах каждого перечисленного продукта.

Плюсы и минусы предохранителей

Плюсы

  • Низкая цена за отличную защиту
  • Более точные гарантии
  • Можно купить в ближайшем строительном магазине
  • Простая установка
  • Легко определить, какой предохранитель сработал

Минусы

  • Поскольку это жертвенное устройство, вам необходимо заменить его, если оно сработает

Плюсы и минусы автоматических выключателей

Плюсы

  • Автоматические выключатели прочнее предохранителей
  • Возможен сброс функций для удобного использования
  • Способен выдерживать многократные скачки напряжения
  • Современная защита для домашней электроники
  • Можно определить неисправную дугу

Минусы

  • Дороже предохранителей

Заключение

Знание преимуществ и недостатков выключателя даст вам представление о том, какой тип выключателя соответствует вашим потребностям.Информация об установке и обновлении автоматического выключателя очень важна, особенно если у вас возникла чрезвычайная ситуация и нет профессионала, который мог бы вам помочь.

Я настоятельно рекомендую прочитать десять лучших обзоров автоматических выключателей, чтобы помочь вам найти лучший автоматический выключатель, который вам понадобится.

Есть ли у вас предложения по установке выключателя? Поделитесь своими мыслями в разделе комментариев ниже.

Предохранители

— Massachusetts Home Inspections

Панели электрических предохранителей: вставные предохранители в электрических распределительных панелях широко использовались до середины 1950-х годов. Предохранители, хотя по своей природе более безопасны, чем автоматические выключатели, позволяют неосведомленному пассажиру заменить предохранитель надлежащего размера на слишком большой. Это может привести к перегрузке цепи и опасности возгорания.

Внутри вашего дома находится блок предохранителей, в котором есть предохранители для каждой домашней цепи. Предохранитель обеспечивает защиту каждой из ваших электрических цепей, останавливая прохождение тока в случае перегрузки или неисправности. Когда происходит короткое замыкание или нагрузка на вашу цепь становится слишком большой, предохранитель в этой цепи перегорает и разрывает цепь; это то, что называется «перегоревшим предохранителем».«

Многие страховые компании теперь требуют дополнительных сведений о доме и ужесточают ограничения в отношении того, какие дома они будут застраховать. Дома с предохраненными электрическими системами сегодня намного сложнее застраховать. Если ваша электрическая система состоит из электрических предохранителей стеклянного типа, эти предохранители просто служат для питания незаземленных розеток. См. Незаземленные розетки

КАК ЗАМЕНИТЬ ПРЕДОХРАНИТЕЛЬ

Перед восстановлением электричества предохранитель необходимо заменить новым.Однако даже перед заменой предохранителя вы должны предпринять шаги, чтобы сделать это безопасно. Выключите или отключите все устройства, подключенные к цепи. Перед включением питания убедитесь, что нет никаких опасных условий.

Замените плавкий предохранитель на предохранитель соответствующего номинала. Например, если схема рассчитана на 15 ампер, используйте предохранитель на 15 ампер. Никогда не используйте ничего, кроме предохранителя соответствующего номинала. Я рекомендую вам установить вставки «Характеристики предохранителей» или «Тип S» на все гнезда предохранителей, которые позволят установить только предохранители правильного размера и предотвратят перезарядку любых цепей.

При извлечении или установке нового предохранителя НИКОГДА не прикасайтесь к металлическим частям предохранителя. Если ваш блок предохранителей оборудован главным выключателем для отключения питания блока предохранителей, отключите основное питание перед заменой предохранителя.

Электричество теперь должно быть восстановлено в цепи. Если предохранитель снова перегорит до того, как вы что-нибудь включили или что-то подключили, это может свидетельствовать о серьезной неисправности проводки. Немедленно обратитесь к квалифицированному лицензированному электрику. Если предохранитель перегорает после подключения или включения устройства, то это конкретное устройство может иметь короткое замыкание или может создавать слишком большую нагрузку на эту конкретную цепь.

Если предохранители не сгорели и у вас по-прежнему нет питания в розетке, убедитесь, что выключатель, который управляет розеткой, включен. Если вы не можете найти никаких проблем, возможно, неисправна розетка, выключатель, проводка или какой-либо другой компонент. Также розетка может быть в ответвленной цепи GFCI. Обратитесь к разделу о GFCI для проверки выхода GFCI.


Вот что мои клиенты говорят о моих услугах по осмотру дома:

Нажмите F5 (на клавиатуре) для получения дополнительных отзывов

Привет, Дэйв,

Я просто хотел написать и поблагодарить вас за сегодняшний осмотр. Вы действительно потратили уйму дополнительного времени, чтобы нам что-то объяснить. Это была огромная помощь и, безусловно, моя любимая часть всего процесса покупки дома. В дополнение к привлечению нашего внимания к крупным проектам, которые необходимо осуществить прямо сейчас или в ближайшем будущем, я был рад, что вы также проявили такую ​​тщательность, что указали на мелкие детали и предоставили предложения по исправлению, которые мы могли бы исправить. делаем сами. Еще раз спасибо за все ваши усилия. Я считаю вашу книгу «Знай свой дом» отличным источником информации наряду с вашим отчетом.Без сомнения, в какой-то момент у меня будут к вам вопросы, и я очень признателен за вашу готовность ответить на них. Удачных выходных!

Береги себя,

Шон

Последнее обновление 24 фев 2020 г.

Пенни в блоке предохранителей и другие кошмары, связанные с электрическими панелями, сделанными своими руками

Многие подрядчики по обслуживанию на дому отговаривают клиентов от попыток «сделать сам» дома, и часто по уважительной причине. Многие из этих работ отнимают много времени, и их легко исправить без надлежащих инструментов и обучения.

Но с электроснабжением дело обстоит иначе. Мы не просто противодействуем самостоятельной работе — мы категорически против против из-за огромной опасности, которую может представлять любительская работа с электричеством. Элементарные ошибки могут означать, что дом больше не соответствует требованиям, и увеличивают вероятность пожара. Только лицензированные электрики могут выполнять ремонт электрооборудования в Амхерсте, штат Нью-Йорк, и на всей территории Западного Нью-Йорка, и вы не захотите, чтобы кто-либо другой обслуживал ваш дом.

Пенни в блоке предохранителей

Вот пример обычного «ремонта» своими руками, который существует уже слишком долго и с которым мы все еще сталкиваемся, когда идем заменять блоки предохранителей на панели выключателей. Это старая «копейка в блоке предохранителей». Предохранители имеют ограничения на количество электричества, которое они могут проводить, и из-за растущего спроса на электроэнергию в домах предохранители должны становиться все больше и больше. Лучшее решение этой проблемы — вызвать электрика и заменить старый блок предохранителей современной электрической панелью с механическими прерывателями.Но многие люди вместо этого пошли по опасному пути и вставили пенни в блок предохранителей вместо предохранителя. Пенни — это медь и отличный проводник электричества, поэтому, похоже, это «решит» проблему с предохранителем.

Трудно переоценить, насколько это опасно. Проблема в том, что пенни пропустит любое количество электричества через цепь, а не сгорит, как предохранитель, чтобы защитить цепь. Это похоже на вождение автомобиля, когда кладут кирпич на акселератор и оставляют его там.Через пенни может пройти достаточно электричества, чтобы обжечь провода в доме или вызвать серьезное повреждение прибора. По сути, пенни сводит на нет цель иметь блок предохранителей в первую очередь.

Другие проблемы с панелями, сделанными своими руками

Мы занимаемся оказанием электрических услуг в течение долгого времени и видели некоторые странные вещи, которые домовладельцы совершали со своими электрическими панелями, пытаясь сократить электрические проблемы. У вас могут быть некоторые из этих проблем с вашей электрической панелью от предыдущих владельцев, и вы даже не подозреваете об этом.(Вот почему мы рекомендуем проводить электроаудит при покупке дома.)

Одна из часто встречающихся проблем — это двухконтактный выключатель: два провода подключены к одной цепи. Это нарушение правил, так как к выключателю должен быть только один провод. Мы часто обнаруживаем панели, в которых был заменен один или несколько выключателей, но был вставлен выключатель неправильного типа или выключатель вставлен неплотно, что вскоре создаст угрозу безопасности.

Нет веских причин для того, чтобы пытаться устранять проблемы с электрической панелью самостоятельно: риск слишком велик как для вас (возможность поражения высоким напряжением), так и для вашей семьи (электрический пожар).Вы также не хотите, чтобы ваш дом не соответствовал требованиям стандартов. Всегда обращайтесь к квалифицированным электрикам по поводу чего-либо более сложного, чем сброс сработавшего выключателя.

Scherer Electric — Любимый электрик западного Нью-Йорка! Запланируйте электромонтажные работы для своего дома сегодня.

Теги: Амхерст, Замена электрических панелей, Электрические панели
Понедельник, 1 февраля 2021 г., 11:00 | Категории: Электрооборудование |

Схема предохранителей

Volkswagen Passat B5 (1997-2005)

В данной статье мы рассматриваем Volkswagen Passat четвертого поколения (B5 / 3B, B5.5 / 3BG), выпускавшихся с 1997 по 2006 годы. Здесь вы найдете схемы блоков предохранителей Volkswagen Passat 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 , получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Volkswagen Passat:

Схема предохранителей Volkswagen Passat B5 1997-2005 гг.


Предохранитель прикуривателя (розетка) в Volkswagen Passat B5 — это предохранители № 33, № 17 (с мая 2002 г.) в блоке предохранителей на приборной панели, а также предохранители «A», «B» на панели дополнительных реле выше. панель реле.


Блок предохранителей на приборной панели

Расположение блока предохранителей

Панель предохранителей расположена за крышкой на водительской стороне панели приборов.

Схема блока предохранителей (до мая 2002 г.)

Назначение предохранителей в приборной панели (до мая 2002 г.)
Усилитель Защищенные цепи
1 5 A Форсунка омывателя с подогревом
2 10 A Система указателей поворота
3 5 A Подсветка перчаточного ящика, кондиционер
4 5 A Фонарь освещения номерного знака
5 10 A Комбинация приборов, подогрев сидений, контрольный штекер круиз-контроля, кондиционер
6 5A Комфортный модуль Система комфорта
7 10 А АБС
8 5 A Автоматическая регулировка луча фар, телефонная система
9 бесплатно
10 5 A Устройство смены компакт-дисков
11 5 A Круиз-контроль АКПП
12 10 A B + (положительное напряжение аккумулятора) для бортовой диагностики (OBD)
13 10 A Стоп-сигналы
14 10 A Модульная система комфорта
15 10 A Инстр. кластер, кондиционер, акпп
16 бесплатно
17 10 A Навигация
18 10 A Правая фара, дальний свет
19 10 A Левая фара, дальний свет
20 10 A Фара правая, ближний свет
21 10 A Фара правая, ближний свет
22 5 A Парковочный фонарь правый
23 5 A Парковочный светильник левый
24 25 A Стеклоочиститель
25 30 A Регулятор рециркуляции приточного вентилятора
26 30 A Обогрев заднего стекла
27 15 A Стеклоочиститель заднего стекла
28 15 A Топливный насос (FP)
29 20 A Управление двигателем
30 20 A Люк
31 15 A Задний фонарь, круиз-контроль
32 20 A Управление двигателем
33 15 A Прикуриватель
34 15 A Управление двигателем, форсунки
35 30 A Прицепная розетка
36 15 A Противотуманные фары
37 20 A Радиосистема
38 15 A Система комфорта
39 15 A Система аварийной сигнализации
40 25 A Двойной рог
41 бесплатно
42 бесплатно
43 бесплатно
44 30 A Подогрев сидений
Схема блока предохранителей (с мая 2002 г.
)

Назначение предохранителей в панели приборов (с мая 2002 г.)
Усилитель Защищенные цепи
1 5 Форсунка омывателя с подогревом
2 10 Система указателей поворота
3 Не используется
4 5 Фонарь освещения номерного знака
5 10 Электрические сиденья, кондиционер, телематика, многофункциональное рулевое колесо, люк с электроприводом, регулировка зеркал, HomeLink
6 5 Комфортный модуль Система комфорта
7 10 АБС, круиз-контроль, блок управления двигателем
8 5 Автоматическая регулировка луча фар
9 5 Парковочный ассистент
10 5 CD-чейнджер, телематика, многофункциональное рулевое колесо, навигация, радио
11 5 Силовые сиденья с памятью
12 10 B + (положительное напряжение аккумулятора) для разъема канала передачи данных (DLC)
13 10 Стоп-сигналы
14 10 Система модулей комфорта
15 10 Инстр. кластер, кондиционер, акпп
16 5 ABS, датчик угла поворота рулевого колеса
17 10/15 Розетка, телематика
18 10 Передняя правая фара, дальний свет
19 10 Левая фара, дальний свет
20 15 Фара правая, ближний свет
21 15 Левая фара, ближний свет
22 5 Парковочный фонарь правый
23 5 Парковочный фонарь левый
24 25 Стеклоочиститель
25 30 Приточный вентилятор, регулировка рециркуляции, кондиционер, люк с электроприводом
26 30 Обогрев заднего стекла
27 15 Стеклоочиститель заднего стекла
28 20 Топливный насос (FP)
29 20 Блок управления двигателем, вентилятор охлаждающей жидкости
30 20 Люк
31 15 Задний фонарь, круиз-контроль, автоматическая коробка передач, регулировка зеркал, диагностика
32 20 Модуль управления двигателем (ЕСМ), система круиз-контроля
33 15 Прикуриватель
34 15 Модуль управления двигателем (ЕСМ), форсунки
35 30 Прицепная розетка
36 15 Противотуманные фары
37 20 Радиосистема, навигация
38 15 Модульная система комфорта
39 15 Система аварийной сигнализации
40 25 Двойной рог
41 25 Телематика
42 25 АБС
43 15 Модуль управления двигателем (ЕСМ)
44 30 Подогрев сидений
Номинальный ток [A] Описание
1 Реле питания модуля управления двигателем Motronic (167), буквенное обозначение двигателя BDP
2 Реле насоса подачи вторичного воздуха (AIR) (373), (100)
3 Реле источника питания модуля управления двигателем Motronic (429), (219)
Реле насоса охлаждающей жидкости вспомогательного двигателя (ЕС) (53), (411)
B 10 Предохранитель для форсунок (S116)
B 5 Предохранитель для насоса охлаждающей жидкости вспомогательного двигателя (ЕС)
D 50 Предохранитель для насоса вторичного воздуха (S130)
E 40 Предохранитель для клеммы катушки зажигания (S115)
F 5 Блок управления двигателем (ECM) Предохранитель (S102)
G 10 Предохранитель электроники двигателя (S282)

Панель дополнительных реле за панелью реле

гидравлического насоса ABS гидравлического насоса ABS
№ / A Электронный компонент
Реле:
1 Не используется
2 Не используется
3 Реле управления вентилятором охлаждающей жидкости (FC) 80 Вт (373)
4 Не используется
5 Реле управления вентилятором системы охлаждения первой скорости (FC) (373)
6 Реле управления вентилятором охлаждающей жидкости (FC) (373)
7 Реле АБС с ESP (373)
8 Реле управления вентилятором охлаждающей жидкости (FC) (370)
Предохранители:
30A Предохранитель
30A Предохранитель стеклоподъемника
30A / 40A / 60A Предохранитель вентилятора охлаждающей жидкости
5A Предохранитель вентилятора охлаждающей жидкости
30A / 50A Предохранитель
30A Автоматический выключатель сиденья с электроприводом — пассажирское сиденье
30A Автоматический выключатель сиденья с электроприводом — сиденье водителя
30A Система охранной сигнализации с противоугонной системой — Телематика
15A Система охранной сигнализации с противоугонной системой
* Цифры в скобках указывают номер производственного контроля, проштампованный на корпусе реле.

Панель дополнительных реле над панелью реле

Панель дополнительных реле над панелью реле
Усилитель Электронный компонент
Расположение реле на тринадцатикратной вспомогательной панели реле над панелью реле
1 Реле управления вентилятором охлаждающей жидкости (FC) -A / C (373)
2 Реле люка в крыше (79)
3 Реле муфты кондиционера (267)
Реле муфты кондиционера (384)
4 Реле включения дневных ходовых огней (173)
5 Реле сигнализации такси
Реле дальнего света фар
Реле аварийного мигания
6 Реле света рычага селектора
7 Реле противотуманных фар (381)
8 Модуль управления многофункциональным рулевым колесом (451)
Модуль управления многофункциональным рулевым колесом (452)
9 Модуль управления многофункциональным рулевым колесом (451)
Модуль управления многофункциональным рулевым колесом (452)
10 Реле усилителя тормозов (373)
11 Реле сигнализации такси
Реле аварийной сигнализации (200)
12 Реле двойного звукового сигнала (53)
Реле сигнализации такси
13 Реле парковочного / нейтрального положения (PNP) (175)
Реле блокировки запуска — положение муфты (53)
Предохранители на тринадцатикратной релейной панели
A 25 Предохранитель для такси
B 20 Предохранитель для такси
B 10 Дальний свет фар левая,
C 15 Предохранитель вакуумного насоса тормозной системы
D 20 Предохранитель для розетки питания (12 В) Задняя консоль
E 5 Предохранитель для такси
E 10 Дальний свет Фара правая,
Расположение реле на панели реле
1a Реле двойного звукового сигнала (53)
2b Реле снижения нагрузки (370)
3c Не используется
4d Реле топливного насоса (FP) (372) (409)
V Реле прерывистого режима стеклоочистителя / омывателя (377) (389)
Реле прерывистого режима стеклоочистителя / омывателя / датчик дождя (192)
VI Реле прерывистого режима стеклоочистителя / омывателя (377) (389)
Реле прерывистого режима стеклоочистителя / омывателя / датчик дождя (192)
Предохранители на панели реле
A 20 Предохранитель для розетки 12 В I в багажном отделении
B 20 Предохранитель для розетки 12 В II в багажном отделении
C 10 Предохранитель для такси
* Цифры в скобках указывают номер производственного контроля, проштампованный на корпусе реле.

Acura Fuse Box 96 In

Acura Fuse Box 96 In Whats New

Acura Fuse Box 96 in — Видео выше показывает, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего acura rl 1998 года в дополнение к панели предохранителей схема расположение электрические компоненты, такие как карта ght радио подогрев сидений дальний свет электрические стеклоподъемники у всех есть предохранители, и если они внезапно перестанут работать, есть вероятность, что у вас перегорел предохранитель p class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b ярлык длительности видео 18 sec ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b автор метка intl autos ul класс dd алгоритм algo sr relsrch richalgo data 2f4 5fc02a6d6310f параметры ptitle класса h4 переключить заголовок класса h4 ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt awr9dwziedzbrksbftkoa v 2 re 1606458093 ro 10.

Acura блок предохранителей 96 в — ru https 3a 2f 2f autogenius info 2facura integration 1994 1997 схема блока предохранителей 2f rk 2 rs bipqngt6zrdit q8s2tb7a1dnmu referrerpo cy origin target blank data 2f4 5 integrationfc02a6d631f0 fuse a acura box4 autogenius a acura diagram 1997 genius a acura diagram fz ms fw m fc 12th wr bw lh 17 autogenius info acura Integra 1994 1997 класс предохранителей tri ico стрелка вниз серый толстый optrg ul класс pd nk параметры алгоритма hadnz 4 bgc белый bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected class txt класс t1 с dgray с черными ч КУП lgray3 HDB ГНР 3u PTB 1u тд п тд пН HREF HTTPS г поиск Yahoo уг awr9dwzsksbftkca4rrxnyoa ylu y29sbwnncteecg9zaziednrpzamec2vja3ny с.в. 2 повторно 1606458093 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3dacura 2bfuse 2bbox 2b96 2bin 26d 3d4953025113426589 26mkt 3den us 26setlang 3den us 26w 3dao q8nxwltxmyesgvfu4esyegddq8h2i rk 2 rs eiyak6hxha5q ka6dlczhsnolmq referrerpo cy origin target blank.

Блок предохранителей Acura 96 ​​дюймов — кэшировано a. класс fc 25 ноя 2018 acura интегрированный 1994 1997 схема блока предохранителей год выпуска 1994 1995 1996 1997 блок предохранителей acura интегра схема блока предохранителей вид спереди acura p класс grp grp talgo table grp talgo ext class c 1024042858 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd fuse number th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd fuse name th th class thmain th3 style class el psis class txt fz 13 lh 16 fc 2nd ere rating a th class thmain th4 last style class el psis class txt fz 13 lh 16 fc 2nd ponent or circuit protected th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1-го класса el psis class txt fz 13 lh 16 1 td td class tdmain td1 fc 1-го класса el psis class txt fz 13 lh 16 солнечная крыша td td class tdmain td2 fc 1-го класса.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Блок предохранителей acura 96 ​​в Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей acura 96 ​​в На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема подключения блока предохранителей acura tl 1996 года toltal wheeladvisor it Схема] для 96 acura integration схема предохранителей полная версия hd качество схема предохранителей gogodatabase parcodidatticoscientifico it Блок предохранителей на 1996 год, электрические схемы acura integration схема до wheeladvisor it 1995 1998 acura tl схема блока предохранителей ] 96 интегральная схема блока предохранителей полная версия hd схема качественной коробки диаграмма4s saponeriaclub it 1996 интегральная схема блока предохранителей электрическая схема до Wheeladvisor it Acura Integra 1 8ls 1996 блок предохранителей под капотом блок предохранителей автоматический выключатель carfusebox Acura rl (1996 1999) — схема блока предохранителей авто гений

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
