Что такое блокировка дифференциала, зачем она нужна и как это работает

Не каждый водитель задумывается о том, что при движении автомобиля на поворотах колёса каждой оси проходят путь, разный по длине. Именно поэтому вращение колёс имеет разную скорость. Необходимо это для того, чтобы шины не проскальзывали по асфальту, чтобы на повороте снизить нагрузку на привод колёс. Обеспечивает этот факт такой механизм, как дифференциал. Установленный на КПП механизм распределяет нагрузку так, что попадает под нагрузку именно самое разгруженное колесо.

95% производимых автомобилей не оснащаются блокировкой, которая позволяет сделать транспортное средство более проходимым.

Содержание

  • Виды дифференциалов
  • Различие принципов действия
  • Принудительная блокировка

Виды дифференциалов

Существуют разновидности дифференциалов. По месту нахождения разделяют межосевые и межколёсные. Однако любой свободный дифференциал не позволит автомобилю выбраться из ситуации, когда одно из ведущих колёс попадёт в яму с глиной.

Для решения подобных проблем разработчики придумали блокировку, которая, в свою очередь, подразделяется на следующие основные группы:

  • блокирующиеся на 100%;
  • механические устройства повышенного трения;
  • самоблокирующиеся механизмы.

Каждый вид имеет как свои преимущества, так и свои недостатки. Например, «жёсткие» блокировки довольно часто приводят к износу резины, разрушению трансмиссии и быстрому выходу из строя коробки передач. И всё это закономерно, так как при эксплуатации машина постоянно попадает в ямы и наезжает на кочки, а это довольно пагубно сказывается на трансмиссии.

Чтобы выровнять недостатки обычного и жёсткого устройств, был создан цилиндрический самоблокирующийся дифференциал повышенного трения. Он имеет ещё второе название — дифференциал ограниченного проскальзывания.

Принцип действия такой конструкции довольно прост. Если к сателлитам применить определённую силу и зажать их, не позволяя им вращаться между полуосевыми шестернями с довольно большой скоростью, то получится, что, с одной стороны, механизм позволит колёсам при повороте вращаться с разной скоростью.

А с другой стороны, распределит крутящий момент таким образом, что колесо, у которого будет наилучшее сцепление с дорожным покрытием, будет иметь большую силу тяги.

Ещё стоит сказать о дисковом дифференциале повышенного трения. Чаще всего такая конструкция используется в заднеприводных автомобилях, которые планируется использовать на соревнованиях. Такая система блокирует колёса до определённого уровня нагрузок. Её недостатком является довольно частая необходимость в замене дисков и масла в КПП.

На видео — принцип работы блокировки дифференциала:

А вот для использования транспортного средства как в обычных условиях эксплуатации, так и в соревнованиях очень удачной является блокировка дифференциала с преднатягом (червячного типа). Преимуществ у такой системы гораздо больше, чем недостатков. Плюсами можно назвать:

  • блокирование колёс до 70%;
  • минимум обслуживания;
  • отсутствие рывков на руле;
  • не нужно заливать в КПП специальное масло;
  • установка системы не сопровождается трудностями;
  • высокая проходимость машины;
  • длительный срок службы конструкции;
  • прекрасная управляемость автомобилем;
  • отличное чувство равновесия;
  • более высокая скорость прохождения поворотов;
  • лёгкость вывода транспортного средства из заноса.

Что касается недостатков конструкции, то и они есть:

  • с течением времени падает преднатяг;
  • для работоспособности конструкции придётся каждые 20–40 тыс. км менять регулировочные шайбы;
  • если не проводить регулировочные работы, то система будет работать как свободный дифференциал.

Различие принципов действия

Часто полноприводные автомобили имеют одновременно три вида конструкций: один межосевой дифференциал и два мостовых. Для качественной работы может быть использована как полная, так и частичная автоматическая или ручная блокировка межосевого типа конструкции.

Уже во многих транспортных средствах стали применять всевозможные электронные системы контроля над движением автомобиля. Преимуществом электронной блокировки является более высокая тяга на поворотах и к тому же возможность настройки степени блокирования в зависимости от предпочтений водителя. Единственным недостатком можно назвать то, что такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

Одним из видов самоблокирующегося механизма является блокирующийся межколёсный дифференциал. На ровной дороге, на твёрдом покрытии, такой механизм ведёт себя так, как обычная свободная система. И лишь тогда, когда колесо на оси вращается относительно другого с большей частотой, конструкция автоматически блокируется. Проходимость машины при блокировании межколёсного типа устройства существенно повышается.

Принудительная блокировка

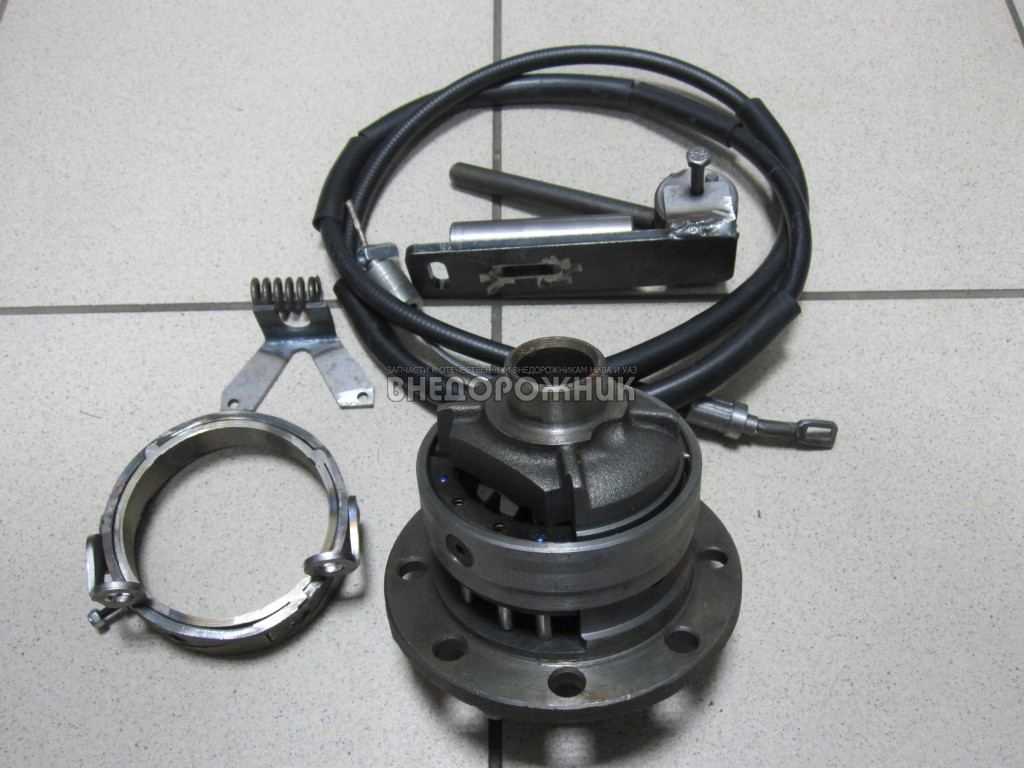

Наиболее простым способом является принудительная блокировка механизма. В этом случае только водитель принимает решение о её включении или выключении. Осуществляется это либо с помощью рычагов, либо посредством кнопок, расположенных в салоне автомобиля.

Этот вид блокирования просто идеален для внедорожников, которые эксплуатируются в условиях российского бездорожья. Система безупречно надёжна при движении по грязи и ухабам и практически непригодна в эксплуатации на ровных дорогах.

На видео — тест принудительной блокировки дифференциала:

В условиях бездорожья также эффективной будет блокировка заднего дифференциала. Она является просто незаменимой в случаях, когда одно из колёс оси вывешивается. Тогда крутящий момент от двигателя будет передаваться именно на колесо, которое касается грунта.

Подводя итог, можно сделать вывод, что оптимальным вариантом является именно самоблокирующийся дифференциал. Он во многом превосходит свободный механизм и не имеет недостатков жёсткой конструкции. При наличии такой системы автомобиль становится более проходимым.

Зачем нужна блокировка дифференциала на ЗИЛ 130

Межосевой дифференциал смонтирован в картере, кото­рый закреплен на картере главной переда­чи промежуточного моста. Он состоит из собственно конического дифференциала, механизма блокировки и привода управле­ния блокировкой.

Корпус дифференциала состоит из двух половин (чашек), соединяемых болта­ми. Передняя чашка имеет хвостовик, ко­торый опирается на шариковый подшип­ник.

На шлицованной части хвостовика установлен фланец для соединения с кар­данной передачей. Между половинами кор­пуса зажата крестовина, на шипах кото­рой установлены четыре сателлита с опор­ными шайбами.

Сателлиты находятся в зацеплении с шестернями привода промежуточного и заднего мостов. Поско­льку сателлиты действуют на зубья этих шестерен с равными усилиями и размеры их одинаковы, крутящие моменты на ше­стернях привода заднего и промежуточно­го мостов тоже одинаковы, т. е. дифферен­циал является симметричным.

Шестерня привода заднего моста установлена в корпусе дифференциала, под ее торец поставлена опорная шайба. В корпусе имеется канал для подвода мас­ла к опорной шайбе и ступице шестерни.

Шлицами, выполненными по внутренней поверхности ступицы, шестерня соеди­няется со шлицованным концом проходно­го вала привода заднего моста.

Шестер­ня привода промежуточного моста шли­цами, выполненными на внутренней по­верхности ступицы, соединяется с удлинен­ной ступицей ведущей конической шестер­ни главной передачи промежуточного мо­ста.

На конце ступицы шестерни на шлицах установлена зубчатая муфта, по наружной части которой может переме­щаться муфта блокировки межосевого дифференциала. Эта муфта вилкой сое­диняется с ползуном, связанным с меха­низмом управления блокировкой.

Корпус механизма блокировки укреплен на кар­тере межосевого дифференциала. Между корпусом и крышкой зажата резиновая мембрана. Полость за мембраной (со стороны крышки) связана шлангом с краном включения блокировки дифферен­циала.

Ползун соединен со стаканом, внутри которого установлена нажимная пружина, а снаружи — возвратная пру­жина. Рычаг крана переключения блокировки межосевого дифференциала размещен на щитке приборов в кабине автомобиля.

На щитке приборов имеется также контроль­ная лампа включения блокировки межосе­вого дифференциала. В положении, показанном на рисунке, межосевой дифференциал разблокирован.

Для блокировки дифференциала рычаг крана включения, расположенный на щит­ке приборов, переводят в правое положе­ние. При этом сжатый воздух от крана управления по системе трубопроводов и шлангу поступает в полость между крышкой корпуса и мембраной, которая прогибается, перемещает стакан и пол­зун вперед, преодолевая сопротивление возвратной пружины. С начала движе­ния ползуна замыкаются контакты вклю­чателя и на щитке приборов загорается контрольная лампа.

Вместе с ползуном перемещается и укрепленная на нем вил­ка, которая вводит муфту в зацепле­ние с зубчатым венцом на корпусе диф­ференциала.

При крайнем левом положе­нии муфты шестерня привода промежу­точного моста и корпуса дифференциала оказываются жестко соединенными, т. е. дифференциал блокируется, и шестерни привода мостов принудительно вра­щаются с одинаковой частотой.

Для разблокировки межосевого диф­ференциала рычаг крана управления на щитке приборов переводят в левое положе­ние. При этом полость механизма блоки­ровки дифференциала через кран управле­ния и трубопроводы будет связана с атмо­сферой. Под действием возвратной пружи­ны мембрана и ползун с вилкой переме­щаются вправо (назад), смещая одновре­менно муфту блокировки так, что она разъединяется с зубчатым венцом корпуса дифференциала.

По общему устройству главные переда­чи промежуточного и заднего ведущих мо­стов автомобиля КамАЗ-4310 аналогичны соответствующим главным передачам ав­томобиля КамАЗ-5320.

Главная передача промежуточного моста отличается от главной передачи заднего моста ведущим валом с шестерней, упорной шайбой и фланцем со стороны раздаточной коробки.

Задний ведущий мост грузовых автомобилей ЗИЛ имеет неразъемную стальную балку, к концам которой приварены наконечники. В центре балки прикреплен картер главной передачи и дифференциала. Главная передача — двойная центральная. Она имеет две пары шестерен — коническую со спиральными зубьями и цилиндрическую с косыми зубьями.

Ведущая коническая шестерня с валом установлена в двух конических роликовых подшипниках в отдельном корпусе, прикрепленном к картеру на регулировочных прокладках. Между подшипниками размещены распорная втулка и два регулировочных кольца. Подшипники затянуты гайкой, которая одновременно крепит фланец карданного шарнира и упорную шайбу. Корпус уплотнен манжетой.

Задний ведущий мост грузовых автомобилей ЗИЛ

а — общий вид; б — дифференциал; 1 — полуось; 2, 15 — прокладки; 3, 27 — крышки; 4 — вал; 5, 7, 10, 26, 30 — подшипники; 6 — канал; 8 — втулка; 9 — кольцо; 11, 29, 34 — манжеты; 12, 28, 35 — гайки; 13 — фланец; 14, 25 — корпуса; 16, 17, 23 — шестерни главной передачи; 18 — балка; 19 — картер; 20 — сателлит; 21 — крестовина; 22 — полуосевая шестерня; 24 — сапун; 31 — ступица; 32 — наконечник; 33 — контргайка; 36 — половина корпуса; 37, 38 — шайбы

Ведомая коническая шестерня прикреплена к фланцу поперечного вала, изготовленного за одно целое с ведущей цилиндрической шестерней. Вал установлен в картере на двух конических роликовых подшипниках, под крышками которых находятся регулировочные прокладки. Ведомая цилиндрическая шестерня прикреплена к корпусу дифференциала, установленного в картере на двух роликовых подшипниках. Подшипники дифференциала закреплены в картере крышками и зафиксированы регулировочными гайками.

Дифференциал конический, симметричный, малого трения. Корпус дифференциала разъемный и состоит из двух половин, между которыми размещена крестовина с четырьмя сателлитами. Сателлиты находятся в зацеплении с полуосевыми шестернями, установленными на шлицах внутренних концов полуосей. Под сателлитами и полуосевыми шестернями размещены опорные шайбы.

Полуоси фланцевые, разгруженные. Фланцы наружных концов полуосей прикреплены к ступицам ведущих колес автомобиля, каждая из которых установлена на наконечнике балки моста на двух конических роликовых подшипниках. Подшипники ступиц колес закреплены гайкой, стопорным кольцом и контргайкой. Ступица колеса и подшипники уплотнены манжетами. В картер моста заливают жидкое трансмиссионное масло, которое поступает к подшипникам ведущей конической шестерни по каналам, отлитым в картере. Внутренняя полость картера через сапун сообщается с окружающей средой.

Затяжка подшипников ведущей конической шестерни регулируется кольцами и гайкой, а зацепление конических шестерен — прокладками и перестановкой прокладок. Прокладками также регулируют затяжку подшипников поперечного вала. Подшипники дифференциала регулируют гайками, а подшипники ступиц колес автомобиля — гайками.

Задний ведущий мост грузовых автомобилей ЗИЛ с одинарной гипоидной главной передачей и блокируемым дифференциалом представлен на рисунке.

Рисунок 2 — Задний ведущий мост с блокируемым дифференциалом грузовых автомобилей ЗИЛ

1 — картер; 2 — болт; 3 — втулка; 4, 15 — шестерни главной передачи; 5, 7 — прокладки; 6 — шток; 8 — пневмокамера; 9 — диафрагма; 10 — вилка; 11, 13 — муфты; 12 —корпус; 14 — крестовина; 16 — полуосевая шестерня; 17 — гайка

Ведущая шестерня 4 главной передачи вместе с валом установлена на трех подшипниках. Два роликовых конических подшипника размещены в специальном стакане, а цилиндрический роликовый подшипник — в перегородке картера 1. Регулировка затяжки конических подшипников производится распорной втулкой 3, установленной между ними.

Ведомая шестерня 15 главной передачи приклепана к фланцу левой чашки дифференциала. Ее перемещение при пиковых нагрузках ограничивает опорный болт 2, ввернутый в катер и закрепленный контргайкой. Зазор между торцами ведомой шестерни и болта составляет 0,15. 0,25 мм. Зацепление шестерен главной передачи регулируется прокладками 5.

Дифференциал конический, симметричный, малого трения, четырехсателлитный, с блокировкой. Корпус дифференциала состоит из двух чашек, соединенных между собой болтами. В корпусе закреплена крестовина 14 с сателлитами, которые находятся в зацеплении с полуосевыми шестернями 16. Дифференциал установлен на двух конических роликовых подшипниках, затяжка которых производится регулировочными гайками 17.

Дифференциал имеет механизм блокировки, который повышает проходимость и тяговые свойства автомобиля. В механизм блокировки входят корпус 12 и муфта 13. Корпус крепится болтами к правой чашке дифференциала.

Привод управления механизмом блокировки дифференциала пневматический. Управление механизмом производится клавишей, расположенной в кабине на панели приборов.

При включении механизма блокировки дифференциала сжатый воздух из пневмосистемы автомобиля поступает в пневматическую камеру 8 и воздействует на диафрагму 9. Диафрагма перемещает шток 6 с вилкой 10 и муфтой 11 включения блокировки. В результате муфта 11 включения торцовыми зубьями соединяется с зубьями муфты 13 блокировки, и правая полуось с чашкой дифференциала блокируется.

Зазор между торцами зубчатых муфт включения и блокировки, равный 1,5. 2,5 мм, регулируется прокладками 7. Полуоси заднего ведущего моста фланцевые, разгруженные. Они прикрепляются к ступицам ведущих колес автомобиля, которые устанавливаются на наконечниках балки моста на конических роликовых подшипниках.

Блокировка дифференциала

Повысить проходимость

Своей проходимостью внедорожник обязан сразу нескольким конструктивным особенностям, позволяющим ему преодолевать немыслимые препятствия, «превращаясь», то в УАЗ, то в танк или трактор.

Но при этом он элегантно смотрится и на городских дорогах. Болотистые и глинистые грунты, крутые подъемы, а также камни, ямы и даже небольшие водоемы для него – лишь препятствия, которые все равно останутся позади.

Блокировка дифференциала

Без использования подобного силового привода о высокой проходимости можно даже не начинать мечтать. Хотя некорректно утверждать, что он единственный, на чем надо заострить внимание, когда хочется уверенно погонять по бездорожью. Полный привод, клиренс, рисунок протектора и т.д. делают ваш автомобиль «бесстрашным» и уверенным.

Назначение блокировки дифференциала в обеспечении нужного сцепления ведущих колес с опорной поверхностью для создания необходимой тяговой силы, чтобы избегать пробуксовки при попадании колес на любую неблагоприятную для езды поверхность. Происходит это за счет единого вращения колес в жесткой связке. Не совсем точно было бы сказать, что такая блокировка значительно усиливает сцепление, скорее, повышает возможности колеса для максимального использования тяговой силы.

В такой ситуации огромная по значимости роль отводится также и протектору.

Коротко о видах

При схожести назначения универсальной конструкции блокировщика нет в силу и различий ходовой части автомобилей.

Однако выделить можно:

· Дифференциалы с ручной блокировкой;

· Самоблокирующиеся дифференциалы повышенного трения (Limited-Slip Differential).

Последний вариант конструкции упрощает задачу для водителя, поэтому сохраняет устойчивые позиции в рейтинге предпочтений многих автолюбителей.

Согласно принципу работы существует 2 группы дифференциалов LSD:

  • Червячные, которые срабатывают при изменении крутящего момента;
  • Дисковые, срабатывающие при разнице угловых скоростей.

Червячные дифференциалы

Самый популярный среди червячных конструкций является дифференциал Torsen, придуманный и производитмый еще в середине прошлого века. Эту конструкцию отличает весьма замысловатый лабиринт расположения червячной передачи из тесно расположенных полуосевых шестеренок. Работает она очень надежно. Перенос крутящего момента осуществим исключительно от ведущего к ведомому звену. Во время буксовки полуосевая шестеренка (ведомая) не может проворачивать червяк (ведущее звено) по причине возникающей большой силы трения.

Torsen имеет некоторые модификации конструкции, но независимо от этого сильная сторона его в том, что она является крайне чувствительной к меняющейся величине крутящего момента на ее

осях, поэтому блокировка срабатывает практически моментально. Это дает возможность получать крутящий момент на колесе, имеющем самое лучшее сцепление.

Дисковые дифференциалы

Их конструкция отличается высокой вариативностью при постоянной основе, когда в стандартном свободном дифференциале присутствуют 2 пакета фрикционных дисков, отвечающих за блокировку во время пробуксовки колеса. Они сильно напоминают АКП по принципу работы и конструкции.

Часть дисков, входящих в пакет, остается в сцеплении с полуосевой шестеренкой, в то время как другая – в сцеплении с корпусом. Во время штатного поворота фрикционы будут разжаты. Различное вращение колес будут давать сателлиты, и при этом самоблок не будет задействован.

Как только одно колесо начнет пробуксовывать, пакеты дисков сожмутся и полуосевые шестеренки будут вращаться одновременно с корпусом самого дифференциала. Сжатие начинается поскольку шестерня полуоси начинает смещаться. Как и у сателлитов, шестерни полуосей имеют форму конуса, поэтому во время передачи момента через это сцепление будет возникать осевая сила и центробежная, которые будут пытаться развести шестерни. Полуосевая шестерня имеет небольшой люфт для смещения вдоль полуоси. Сателиты передают отталкивающее действие осевой силы на полуосевые шестерни, которые расходятся к стенкам и прочно прижимают фрикционные пакеты.

В борьбе за проходимость

Самоблоки давно устанавливают серийно практически на все модели спортивных авто и кроссоверов. Кроме этого, каждый автомобилист в стремлении повысить проходимость имеет возможность поменять штатный самоблок на более совершенный.

В силу широкого ассортимента, присутствующего на авторынке, выбор самоблока осуществляется не только в зависимости от марки машины, но и условий вождения. В каждом конкретном случае незаменимой окажется консультация опытного специалиста. Но при этом есть общие рекомендации:

  • Лучше отдавать предпочтение новому агрегату, а не б/у;
  • Кроме этого, имеет смысл заменить штатный самоблок на тот, что сошел с конвейера одного из мировых лидеров по их производству.

Количество просмотров: 868

Поделиться:

БЛОКИРОВКА ДИФФЕРЕНЦИАЛА: устройство, принцип работы, типы

Дифференциал, слово знакомое со школьной скамьи. Правда в устройстве автомобиля оно имеет иное определение. Дифференциал (разность, если покопаться в латинском словаре), является сложным механизмом, который распределяет или изменяет крутящий момент среди полуосей приводных колес, тем самым обеспечивая их работу с разной угловой скоростью. Но если к нему добавить устройство блокировки, то можно самому распределить крутящий момент, и скорректировать соотношение угловых скоростей, в зависимости от дорожных обстоятельствах.

Установка блокирующего механизма дает массу преимуществ, но необходимо разобраться, что он из себя представляет, и принцип его работы.

Содержание

  1. Назначение и устройство дифференциала
  2. Принцип работы блокировки дифференциала
  3. Виды блокировок дифференциала
  4. Самоблокирующийся дифференциал
  5. Плюсы и минусы самоблокирующегося дифференциала

Назначение и устройство дифференциала

Ниже разберем назначение и устройство агрегата. При движении прямо, колеса движутся ровно, прилагая одинаковые усилия, и не отставая друг от друга. На деле это выглядит как колеса вращаются с одинаковыми угловыми скоростями.

Но, когда машина собирается повернуть, оказывается, что радиус пути внешнего колеса и внутреннего отличается значительно и внешнему колесу нужно пройти больше расстояние. А значит, крутящий момент должен распределяться не в одинаковых пропорциях на каждую ось колеса. Благодаря усилиям планетарного механизма — внутренняя шестерня одной полуоси замедляет ход, из-за чего сателлиты начинают прокручиваться вокруг себя, увеличивая тем самым скорость вращения шестерни другой полуоси. Т.е. автомобиль может спокойно и без усилий совершить маневр.

Дифференциал — это и есть элемент трансмиссии. Чтобы полностью понять, принцип его работы, разберемся, как он устроен. Изучают в учебниках, обычно, по схемам конического дифференциала. Хотя, есть более сложные разновидности, но примерный набор составляющих все же един.

Итак, основа — планетарный редуктор. Главные его рабочие элементы — центральные полуосевые шестерни (солнечные) и промежуточные, называемые сателлитами. Все это скрыто в чашке или корпусе агрегата.

От двигателя крутящий момент поступает через коробку передач и главную передачу на полуоси, а точнее на жестко зафиксированные на них солнечные шестерни, через промежуточные (сателлиты). Т.е. чтобы машина начала движение, шестерни полуосей должны довести крутящий момент до ведущих колес.

Видео-урок принципа работы дифференциала

Куда именно установить блокирующийся дифференциал, зависит от привода автомобиля:
• в раздатку, в передний и задний мост для полноприводных;
• в коробку переключения передач для переднеприводных;
• в задний мост для заднеприводных.

Принцип работы блокировки дифференциала

Автомобили, в большинстве своем, перемещаются по дороге прямолинейно либо поворачивает. Но бывает едет по бездорожью или попадает одним колесом в болото или лед, тогда дифференциал сыграет не в пользу автомобиля. Он попросту отправит весь крутящий момент на колесо с меньшим сопротивлением. И сила тяги будет стихать, приводя крутящий момент к абсолютному нулю.

Вот для чего придумали блокировку дифференциала, — ради абсолютного контроля над «ходовой», чтобы проехать там, куда обычный внедорожник даже не посмотрит. Установив блокировку, появиться возможность контролировать и распределять крутящий момент, передаваемый к полуосям и приводным колесам.

Как же возможно, все таки, блокировать дифференциал. Ну для начала, стоит предупредить, если у вас ручная блокировка, то задействовать такой механизм можно исключительно в состоянии покоя автомобиля. Иначе поломанная полуось и «сорванный» дифференциал обеспечены. Принцип сводится к тому, что блокируя дифференциал, мы распределяем крутящий момент поровну между колесами автомобиля — и тем колесом, что стоит хорошо на поверхности и тем, что попало, например, в болото, скользкий участок или висит в воздухе. И то колесо, которое не двигалось, начинает крутится, машина выезжает с проблемной зоны.

Виды блокировок дифференциала

Есть несколько видов блокировки:

  • Полная. Напрямую подсоединить корпус к полуоси, которая получает основную нагрузку и жестко его закрепить. Т.е. передать крутящий момент, как он есть, на колеса.
  • Частичная. Ограничить в планетарном механизме вращение сателлитов. При этом заблокировать дифференциал получиться частично, а значит и крутящий момент перераспределить также частично, но большую его часть перенаправить на колесо со сцеплением.

По способу включения бывают:

  • ручной блокировки;
  • автоматической (самоблокирующей).

Привод ручной блокировки может быть:

  • механический;
  • электрический;
  • гидравлический;
  • пневматический.

Как правило ручная блокировка происходит за счет кулачкового механизма. Он приводит в действие принудительную блокировку дифференциала, с помощью переключателя на приборной панели или рычажного механизма. Т.е. водитель вручную должен активировать блок. Никаких датчиков и напоминаний. Механизм универсален для применения.  Водитель, включая специальную муфту, соединяет полуось с корпусом дифференциала, и момент передается на прямую без участия сателлитов.

Если Вы купили автомобиль со значком «полный привод», это еще вовсе не значит, что на нем установлена блокировка дифференциала. К сожалению, не все любители 4Х4 об этом знают. Поэтому внедорожник, повисший в диагональном вывешивание в колее грунтовой дороги, совсем не редкость. В этой ситуации колеса, находящие в воздухе, энергично крутятся, а те, что плотно прижаты к земле, стоят без участия. Почему же так происходит?

Для городских автомобилей, вполне достаточно штатного дифференциала. Если на заснеженной трассе встретился участок со льдом, они передадут большую часть крутящего момента колесу, оставшемуся на твердой поверхности. Но для поездок по сложному бездорожью, или размытой грунтовке, этого мало.

Поэтому изобрели механизмы, которые по ситуации, или по желанию водителя, могут осуществить блокировку, у полноприводных монстров даже на выбор, заднего или переднего дифференциала и блокировку межосевого дифференциала.

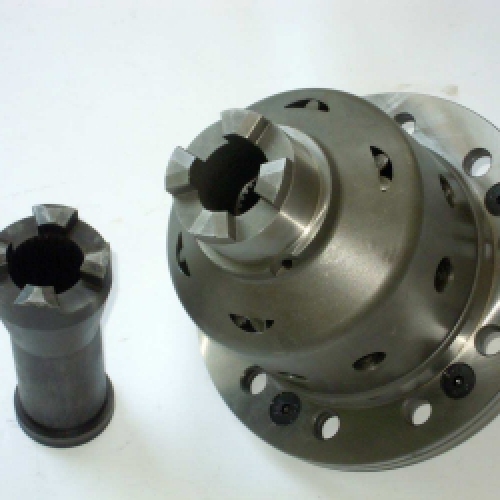

Самоблокирующийся дифференциал

Как понятно из названия, решает когда «прийти на помощь», сам. Он имеет разновидности конструкции, разберем его отдельно.

Дифференциал повышенного трения или еще можно услышать — LSD, но все это названия одного механизма. В зависимости от ситуации и необходимости, может работать, как обычный дифференциал, а может жестко себя блокировать, если появиться разность в:

  • угловых скоростей;
  • разность в крутящем моменте.

Вот по этому принципу и различают особенности его конструкции.

1. Дисковый механизм

Разновидностей имеет массу, но принцип работы один — обеспечить блокировку во время плохого сцепления, на льду или яме, одного из колес, по средствам фрикционных дисков. Таких дисков целый пакет, одни крепятся к полуоси, а другие к корпусу дифференциала. Во время обычной поездки диски разжаты и на движение колес не влияют.

1 — корпус; 2,4 — шестерни полуосей; 3,5 — наборы фрикционных дисков; 6 — ось блока сателлитов; 7 — раздвижные полукольца.

При потере сцепления — фрикционные диски полуосей, и дифференциала сжимаются и крутящий момент передается от дифференциала на полуось напрямую, без участия сателлитов. Т.е. крутящий момент в основном перейдет на ту полуось, которая вращается медленнее. А все, благодаря силе трения, происходящей между фрикционными дисками.

Если в машине предусмотрен гидравлический привод, то степень сжатия будет переменной, а если установлен пружинный механизм — регулярная. Применяется как в качестве межколесного дифференциала, в основном в спортивных авто, либо между осями у полноприводных внедорожников.

Видео-урок по принципу работы блокировки дифференциала



2. Вязкостная муфта (вискомуфта)

Используется крайне редко, из-за своих ощутимых недостатков:

  • несовместимость с некоторыми ABS;
  • частые случаи перегрева.

Т.к. вискомуфта имеет внушительные размеры, то и применяется лишь между осями. Правда, случаются прецеденты, установки ее место дифференциала при полном автоматическом приводе. Название она свое получила из-за особенности работы.

Набор перфорированных дисков, помещен в супер вязкую жидкость (силикон), и запечатан в герметичный контейнер. Так же как и в случае с дисковым дифференциалом, пакет дисков поделен на две части, одни на ведущем вале, другие на ведомом. Если ведущий вал набирает обороты, прикрепленные к нему диски, также ускоряются. При этом они взбивают силикон, который затвердевает и блокируется с дисками ведомого, происходит блокировка дифференциал. Когда скорость вращения стабилизируется — жидкость вернется к исходному состоянию.

3. Червячный (винтовой) механизм

Имеет свойство частично блокировать дифференциал в зависимости от величины крутящего момента. Внутри механизма, вместо привычных сателлитов, располагается червячная передача, замысловатой конструкции. Придумали её еще в 1958 году, а актуальна она и по сей день. Самые популярные Torsen T-1, Torsen T-2 и Quaife.

Особенность данного типа блокировки в том, что процесс переноса крутящего момента возможен лишь от ведущей шестерни (самого червяка) к ведомой (полуосевой), из-за больших сил трения. Как это работает? В разных конструкциях T-1 или T-2, особенности построения червячного механизма, отличаются только расположением сателлитов. В Т-1 поперечно корпусу, а в Т-2 — продольно. Конструкция Torsen обоих поколений настолько чувствительна, что колесо, попавшее на лёд, не успевает физически пробуксовать. Широкое применение они нашли как в межосевых так и в межколесных дифференциалах.

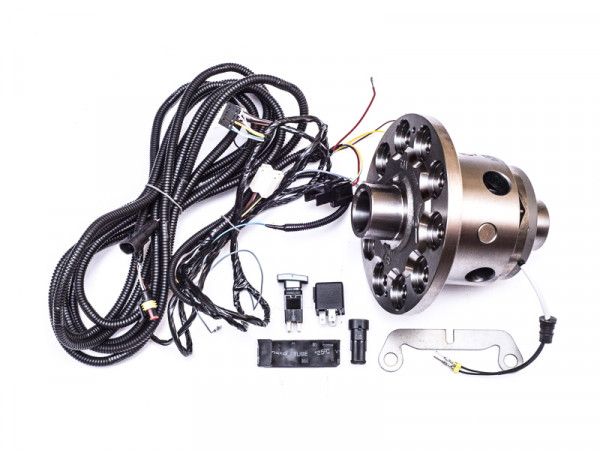

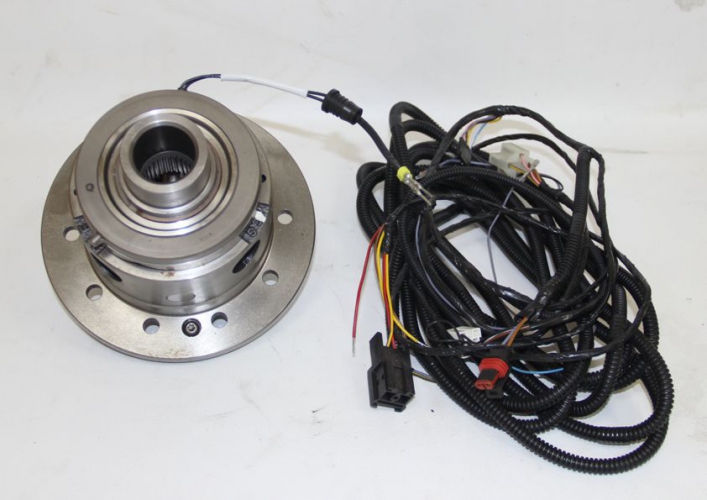

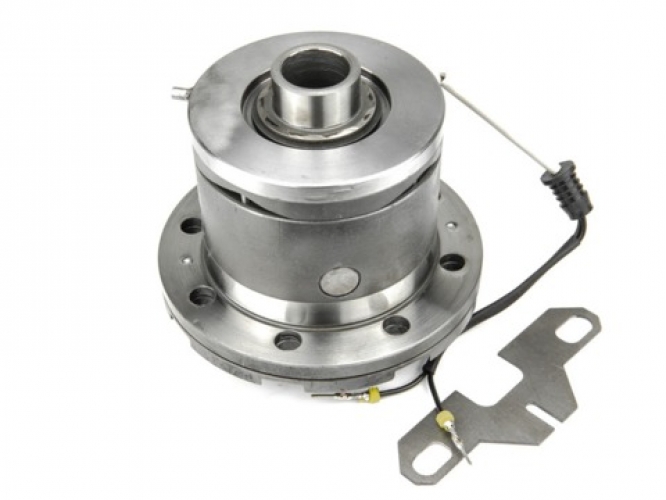

4. Электронная блокировка

По сути, данный вид не является дополнительным конструктивным элементом дифференциала и не блокирует его. Всю работу на себя берет тормозная система, под управлением антипробуксовочной системы и запускается по средствам датчика. Реагирует электронная блокировка на изменение в угловой скорости ведущей оси.

Принцип действия основывается на управлении дифференциалом по средствам программного обеспечения. Если колесо теряет сцепление, возникает в тормозной системе давление, и оно замедляется, увеличивая тем самым тяговую мощность. Крутящий момент, в этом случае, перераспределяется на другое колесо.

Плюсы и минусы самоблокирующегося дифференциала

Как и, любое устройство, самоблок имеет свои преимущества и недостатки.

Плюсы:

  • повышение проходимость и управляемости автомобиля;
  • автоматизация всего процесса;
  • улучшение динамики при разгоне;
  • устранение, хоть и частичное, пробуксовки одного из колес.

Минусы:

  • главный недостаток в том, что часто механизм включает блокировку тогда когда это не нужно, что может ухудшить управляемость авто.

Подводя итог, нужно подчеркнуть важность блокировки дифференциала. В сложных дорожных ситуациях она просто необходима для обеспечения высокого уровня безопасности и управляемости. И жизненно важна, для прохождения сложных трасс, горных местностей, размытого бездорожья. А способность самоблокирующегося дифференциала к полной автоматизации всех процессов еще и поднимает уровень комфорта автовладельца.

Блокировка дифференциала — Мастерская Богацкого

Введение

В нашей автомастерской вы можете установить на автомобиль блокирующийся дифференциал любого типа. Вы можете ознакомится с существующими вариантами блокировок и подобрать наиболее подходящий тип блокировки.

Что такое дифференциал и для чего нужны блокировки

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга. Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колесам ведущего моста.

Почему для этого нужен дифференциал? В любом повороте путь колеса оси, двигающейся по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу. В результате этого, угловая скорость вращения внутреннего колеса должна быть меньше угловой скорости вращения внешнего колеса. В случае с неведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут быть не связанными друг с другом и вращаться независимо. Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой). При жесткой же связи колес ведущего моста и передачи момента на единую ось обоих колес, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте. Дифференциал позволяет решить эту проблему: он передает крутящий момент на раздельные оси обоих колес (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колес одинаковое, дифференциал будет распределять крутящий момент равномерно между колесами. Но стоит только появится ощутимой разнице в сцеплении колес с дорогой (например, одно колесо попало на лед, а другое осталось на асфальте), как дифференциал тут же начнет перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду). В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса. Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой. Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колеса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колеса заднего моста. Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространенных схем для постоянного полного привода (Full time 4WD).

Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырех колес попал на тот же лед (или в скользкую яму). Что тогда произойдет? Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колеса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль. В результате, весь крутящий момент от двигателя и коробки передач пойдет на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов. Итог: из четырех ведущих колес осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колеса с более хорошим дорожным сцеплением? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

Назначение дифференциала в автомобилях:

  • позволяет ведущим колесам вращаться с разными угловыми скоростями;
  • неразрывно передает крутящий момент от двигателя на ведущие колеса;
  • в сочетании с главной передачей служит дополнительной понижающей передачей.

В случае единственного приводного колеса или отдельного двигателя для каждого из ведущих колес дифференциал не требуется. В конструкции раллийных автомобилей иногда дифференциал намертво блокируют (заваривают), жестко связывая колеса ведущей оси — это допустимо, так как на гравии или снегу в ралли повороты проходятся только с заносом. Также дифференциал отсутствует в конструкции картов, при этом их рамы обычно позволяют вывешивать ведущее заднее колесо с внутренней стороны поворота без отрыва передних колес от трассы. В веломобилях с ведущей осью вместо дифференциала часто применяются более простые и доступные трещотки (обгонные муфты) в колесах — такой привод допускает вращение колес на ведущей оси с разной скоростью, но при этом весь момент передается только на то колесо, которое медленнее вращается.

Расположение дифференциала

  1. На автомобилях с одной ведущей осью дифференциал располагается на ведущей оси.
  2. На автомобилях со сдвоенной ведущей осью два дифференциала, по одному на каждой оси.
  3. На автомобилях с подключаемым полным приводом по одному дифференциалу на каждой оси. На таких машинах не рекомендуется ездить по дорогам с включенным полным приводом.
  4. На автомобилях с постоянным полным приводом есть три дифференциала: по одному на каждой оси (межколесный), плюс один распределяет крутящий момент между осями (межосевой). При трех или четырех ведущих мостах (колесная формула 6х6 или 8х8) добавляется еще межтележечный дифференциал.

Устройство дифференциала


Рис. 1

Классические автомобильные дифференциалы основаны на планетарной передаче. Карданный вал 1 (Рис.1) через коническую (или гипоидную) зубчатую передачу передает вращение на корпус дифференциала 2. Корпус дифференциала через независимые друг от друга шестерни (сателиты) 3 вращает полуоси 4. Такое зацепление имеет не одну, а две степени свободы, и каждая из полуосей вращается с такой скоростью, с какой может. Постоянна лишь суммарная скорость вращения полуосей.

Проблема буксующего колеса

Обычный («свободный») дифференциал отлично работает, пока ведущие колеса неразрывно связаны с дорогой. Но когда одно из колес оказывается в воздухе или на льду, то крутится именно это колесо, в то время как другое, стоящее на твердой земле, теряет всякую силу. Может показаться, что обычный дифференциал — это бессмысленный механизм, который направляет крутящий момент двигателя именно на то колесо, которое легче прокручивается. Конечно, целесообразнее было бы передавать больше крутящего момента на колесо с лучшим сцеплением, но этого не происходит в силу устройства дифференциала.
Дело в том, что создаваемый двигателем момент зависит от силы реакции (коэффициент трения между колесом и дорожным покрытием) на каждом из ведущих колес автомобиля.

Принцип свободного дифференциала делить крутящий момент ровно пополам: момент на обоих колесах ведущей оси всегда одинаковый. В случае потери сцепления одним из колес, его сопротивление падает, а раскрутка происходит без существенного увеличения момента сопротивления (трение скольжения в пятне контакта меньше трения покоя и несущестенно зависит от скорости пробуксовки). Как только это происходит, обычный дифференциал «стравливает» весь избыточный момент двигателя на проскальзывающее колесо — дальше двигатель легко прогазовывает уже не создавая значительного момента. А на другом колесе, с более хорошими условиями сцепления, остается точно такой же момент, как и на буксующем. В некоторых условиях этот «остаточный» момент не позволяет даже сдвинуться с места — одно колесо будет стоять, а второе прокручиваться с удвоенной скоростью.

Способы решения проблемы буксующего колеса

Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.
Ручная блокировка дифференциала (возможны различные виды привода блокировки)

Полная (100%) принудительная блокировка.

При таком типе блокировки, дифференциал фактически перестает выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка, как правило, реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов.


Рис.2


Рис.3

По команде из кабины шестерни дифференциала блокируются, и колеса вращаются синхронно. Таким образом, дифференциал стоит блокировать перед преодолением сложных участков пути (вязкий грунт, препятствия), и затем отключать блокировку после выезда на обычную дорогу. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях чаще всего не рекомендуется включать блокировку, когда автомобиль движется. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. Обычно производители автомобиля отдельно указывают рекомендованную максимальную скорость движения при заблокированном дифференциале, в случае ее превышения возможны поломки трансмиссии. Включенная блокировка, особенно в переднем мосту, отрицательно влияет на управляемость.

Электронное управление дифференциалом

В современном автомобилестроении применяется все больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колесам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колес — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колесах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели.

Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись все новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колес для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колесами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьезными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства. Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем.

Преимущество электронного управления в том, что повышается тяга в повороте, и степень блокировки можно настроить в зависимости от предпочтений гонщика. На прямой совсем не теряется мощность двигателя. Недостаток в том, что датчики и исполнительные механизмы обладают некоторой инерцией, и такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

Фрикционный самоблокирующийся дифференциал

Этот тип дифференциала (как, впрочем, и вязкостная муфта) основан на том, что на прямой полуоси вращаются синхронно с корпусом дифференциала, но в повороте появляется разница в угловых скоростях.
Между корпусом дифференциала 2 и полуосевой шестерней 4 установлен фрикцион (в зависимости от конструкции, фрикцион может быть установлен с одной стороны или с двух; на ходовые качества это не влияет). Когда автомобиль движется по прямой, корпус и шестерня вращаются с одной и той же скоростью, и потерь нет. При появлении разницы в скоростях вращения корпуса и шестерни, на отстающую шестерню подается дополнительный крутящий момент из-за наличия трения между шестерней и корпусом дифференциала.

Устройство таких дифференциалов довольно простое и принципиально ничем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, все вращение передается на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.


Рис.4

Этот вид дифференциала требует периодического обслуживания (так как трущиеся части фрикциона изнашиваются, снижается сила трения и эффективность блокировки) и поэтому редко устанавливается на серийные машины (в основном на спортивные и тюнингованные).

Вязкостная муфта (Вискомуфта, Viskodrive)


Рис.5

Упрощенный вариант фрикционного дифференциала. На одной из полуосей имеется резервуар, заполненный вязкой жидкостью. В эту жидкость погружены два пакета дисков; один соединен с ротором, второй с полуосью. Чем больше разница в скоростях колес, тем больше разница в скоростях вращения дисков, и тем больше вязкое сопротивление.

Достоинство такой конструкции в простоте и дешевизне. Недостаток в том, что вязкостная муфта довольно инерционна и отказывается работать на полном бездорожье. Хороших ходовых качеств вязкостная муфта не обеспечивает и применяется только в «паркетниках» (вседорожниках, которые жертвуют проходимостью ради комфорта) между осями. Для установки в качестве осевого дифференциала такая конструкция слишком громоздка.

Иногда вместо дифференциала ставят коническую зубчатую передачу с вязкостной муфтой на одной из полуосей.
Кулачковый/зубчатый самоблокирующийся дифференциал


Рис.6


Рис.7


Рис.8

На картинках изображены: кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).
Принцип действия аналогичен, но полуоси соединяются зубчатой или кулачковой парой. Таким образом, при пробуксовке одного из колес дифференциал резко блокируется. Поэтому такая система применяется только в военной и специальной технике (например, в бронетранспортерах), где нужно большое тяговое усилие и высокая долговечность в ущерб управляемости.

Гидророторный самоблокирующийся дифференциал

Попытка повысить эффективность и долговечность фрикционного дифференциала. При возникновении разницы в угловых скоростях насос закачивает жидкость в цилиндр, и поршень сжимает фрикционный пакет, блокируя дифференциал.

Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.


Рис.9

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Шестеренчатые самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов:

  • планетарные
  • Quaife
  • Torsen.


Все они основаны на свойстве косозубой или червячной передачи «заклинивать» при определенном соотношении крутящих моментов. Такие дифференциалы передают большую часть крутящего момента (до 80%) небуксующему колесу. Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; большая потеря мощности, чем у обычного дифференциала.

Дифференциал типа Torsen изобретен в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет ее недостатков. Принцип работы основан на свойстве червячной передачи «расклиниваться». Название Torsen произошло от англ. Torque sensitive («чувствительный к крутящему моменту»). Torsen — товарный знак JTEKT Torsen North America Inc.

Разновидностей конструкций не так уж и много — можно выделить три основных:

Первый тип (T-1).

Червячными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, червячные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте. Как только дифференциал пытается отдать момент на одну из полуосей, то червячную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2,5/1 до 5,0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.


Рис.10


Рис.11

Второй тип (T-2).

Автором этого типа является англичанин Rod Quaife В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют косозубое зацепление, которое расклиниваясь, так же участвует в процессе блокировки. Подобное устройство имеет и дифференциал TrueTrac компании EATON. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и т. д.


Рис.12


Рис.13

Третий тип (Т-3).

Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.


Рис.14

В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении.


Рис.15

В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.

Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколесных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличие от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач. Не ниже API GL-5.

Установка блокируемого дифференциала ELocker™ (ИЛОКЕР) производства компании Eaton (Итон) на автомобили семейства ОАО «УАЗ» и ОАО «ГАЗ»

Схема дифференциала ELocker™ — ГАЗ

Действие блокируемого дифференциала заднего моста ELocker™ — ГАЗ осуществляется с помощью электропривода. Когда электромагнит активируется, толкатели скользят по канавкам в профилированной шайбе, толкая блокировочное кольцо, вводя его в зацепление с внутренними шлицами на полуосевой шестерне.
Особенности ELocker™ (ИЛОКЕР): конструкция средней степени сложности с электромагнитным механизмом управления (аккуратность в обращении будет не лишней). Полностью взимозаменяем со старым дифференциалом и картером редуктора заднего и переднего моста автомобилей марки Газель и Соболь, как заднеприводных, так и полноприводных моделей.

Включается блокировка дифференциала ELocker™ (ИЛОКЕР) нажатием кнопки на приборной панели.Рекомендуется включать блокировку при скорости а/м не выше 5 км/ч (если автомобиль уже забуксовал его желательно остановить и включить блокировку и только потом продолжить движение).После включения на щитке загорится соответствующий индикатор, а ведущая ось будет заблокирована на 100% и автомобиль перестанет буксовать. Ездить с включенной блокировкой дифференциала быстрее 30 км/ч запрещается!
Выключение блокировки дифференциала ELocker™ (ИЛОКЕР) производится либо принудительно, нажатием кнопки, или автоматически (при наличии соответствующей опции) при достижении скорости 30 км/ч.

ГАЛЕРЕЮ ВСТАВИТЬ

Блокировки дифференциалов для «УАЗов», которые серийно производятся:

1. Кулачковая нижегородского производства (самая популярная)


Рис.16

2. Винтовая системы Torsen


Рис.17

3. Принудительная «Спрут» с пневмоприводом


Рис. 18


Рис.19

4. Принудительная (жесткая, муфтовая с храповым зацеплением)

Полная принудительная блокировка

В принудительных блокировках блокирование дифференциала происходит за счет жесткого соединения одной чаши дифференциала с полуосью при помощи механического либо гидравлического механизма включения. В настоящее время данный тип блокировок производится исключительно для а/м семейства УАЗ, но при необходимости есть все возможности для разработки и производства подобных блокировок на автомобиль любой марки.

Механическая блокировка — блокированием посредством рычага и тросиков чаши дифференциала с одной из полуосей. Механизм включения установлен на чулке моста. В общем виде комплект показан на рисунке.


Рис.20

Гидравлическая блокировка — с использованием главного и рабочего гидроцилиндров. В качестве рабочей жидкости используется тормозная жидкость
Инструкция по эксплуатации жесткой принудительной блокировки с механическим или гидравлическим приводом включения на любые мосты УАЗ:

  • Жесткая блокировка дифференциала переднего и/или заднего мостов предназначена для использования только в случае буксования колес при движении по бездорожью, когда недостаточно подключения переднего моста. После включения необходимо проехать несколько метров для входа в зацепления шлицов подвижной муфты и дифференциала. Не производить включение блокировки при буксовании одного из колес, т. к. это может привести к повреждению системы блокировки.
    Примечание: не используйте жесткую блокировку в других дорожных условиях, при этом потребуется большее усилие для управление автомобилем особенно при выполнение поворотов, в этом случае в трансмиссии возникнет циркулирующий момент, который может привести к выходу из строя деталей моста (полуось, подвижная муфта блокировки, корпус дифференциала). Не рекомендуется двигаться с включенной блокировкой со скоростью более 10 км/ч.
  • После преодоления сложного участка блокировку необходимо выключить. Для облегчения разблокировки слегка поверните рулевое колесо влево и вправо во время движения автомобиля.
  • Категорически запрещается движение с включенной блокировкой по дорожному полотну с высоким коэффициентом сцепления (асфальтовое покрытие, плотная сухая глинистая дорога).
  • При использовании нестандартных колес (33-38 дюймов) эксплуатировать жесткую блокировку необходимо с повышенной осторожностью, т. к. использование колес большего диаметра приводит к большим нагрузкам и как следствие к возникновению риску выхода из строя деталей трансмиссии.

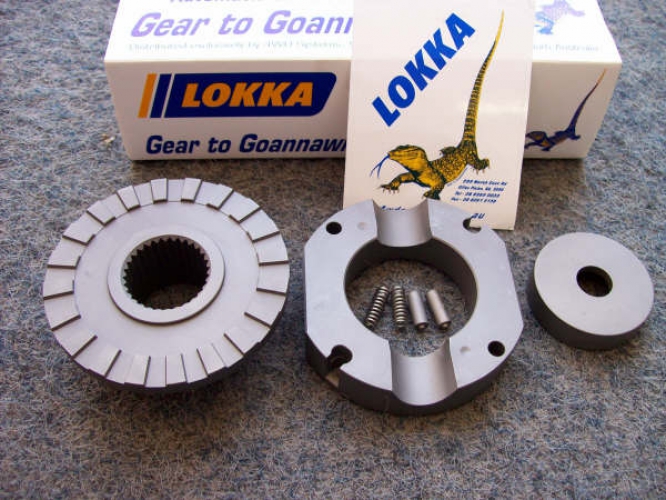

5. Лок-райт от Иж-Техно (Блокка)

Краткая хар-ка блокировки: очень узкое применение.

ВАЖНАЯ ОСОБЕННОСТЬ в том, что ДИФФЕРЕНЦИАЛ практически ПОСТОЯННО ЗАБЛОКИРОВАН. Т.е. при движении на прямой Лок-райт замкнут, и размыкается лишь в поворотах, когда возникает разница в моменте вращения колес.
Однако, на скользком покрытии (мокрый, обледенелый асфальт, грунтовка, грейдер) может возникнуть пробуксовка колес, достаточной разницы в моменте вращения колес не возникнет и Блокка останется заблокированной! Т.е. не рекомендуется установка блокировки Блокка (Лок-райт) на УАЗ, который ездит в основном по обычным дорогам.

Чем больше разница угловых скоростей колес, тем щелчки громче и чаще.

  • В условиях дождя, гололеда и т. п. ухудшается управляемость машины. Необходимо проявлять внимание и осторожность при вхождении в повороты
  • Повышенный износ шин на дорогах с твердым покрытием.
  • При вхождении в поворот блокировка издает щелчки при срабатывании обгонной муфты.

Итак: Блокка прекрасно ведет себя на бездорожье, проста и надежна. Но это устройство будет выполнять функции дифференциала, только когда на колесо будет воздействовать внешняя сила, позволяющая вращать колесо быстрее, чем вращается остальная часть трансмиссии. На скользких поверхностях, где одно из колес, как правило, имеет худшее сцепление с поверхностью и буксует — Блокка ™ останется заблокированной и будет передавать момент на оба колеса оси.
На поворотах обязательно нужно скидывать газ, проходить их накатом, только в этом случае Блокка разблокируется. Слушайте щелчки — это признак разблокировки и вращения колес с разной скоростью.

Ресурс и использование ограничены. Только для грязи.

6. ДАК (дифференциал автоматический Красикова)


Рис.21


Рис.22

Пожалуйста, выбирайте, то что Вам больше всего подходит, заказывайте, приезжайте на установку. Если необходима консультация звоните (см.контакты).

Блокировка дифференциала винтовая на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, 2110, 2111, 2112, Лада Приора, Калина, Гранта

Этот товар выбрали 158 покупателей

  • Описание
  • Доставка и оплата

Самоблокирующийся Дифференциал КПП повышенного трения червячного типа (Квайф) предназначен для установки в КПП переднеприводных автомобилей ВАЗ.

Самоблокирующийся дифференциал (дифференциал повышенного трения или блокировка дифференциала) позволяет автомобилю полнее реализовать крутящий момент двигателя на скользкой дороге или при избытке тяги на ведущих колесах.

Преимущества:

  • Самоблокирующийся дифференциал перераспределяет крутящий момент, подводимый от двигателя и коробки передач, между ведущими колесами автомобиля. При этом дополнительным моментом нагружается колесо, находящееся в лучших условиях по сцеплению с дорогой, а буксующее на скользкой поверхности колесо разгружается. Это значительно улучшает проходимость автомобиля, его управляемость при движении по разным покрытиям и при прохождении поворотов.
  • На льду и укатанному снегу автомобиль с блокировкой дифференциала разгоняется динамичнее.
  • В поворотах автомобиль управляется лучше, более четко отзывается на работу педалью газа.
  • При резком старте на сухом асфальте, при значительном избытке тяги и неизбежном срыве ведущих колес, наличие блокировки дифференциала отодвигает этот неприятный момент, правильно распределяет моменты на ведущих колесах и повышает динамические показатели автомобиля.

Особенности:

Дифференциал КПП (винтовая блокировка) имеет сглаженные моменты включения-выключения и широкие возможности по блокировке. Она почти не требует обслуживания, имеет высокий ресурс.

Комплект: 1 блокировка

Преднатяг:

  • от 3,5 до 8 кг*м

Производитель:

  • г. Тольятти

Тип блокировки:

  • Винтовая (червячная)

Назначение:

  • Тюнинг деталь

Применяемость:

  • ВАЗ 2108
  • ВАЗ 2109
  • ВАЗ 21099
  • ВАЗ 2110
  • ВАЗ 2111
  • ВАЗ 2112
  • ВАЗ 2113
  • ВАЗ 2114
  • ВАЗ 2115
  • Лада Гранта лифтбек (ВАЗ 2191)
  • Лада Гранта седан (ВАЗ 2190)
  • Лада Калина 2 универсал (ВАЗ 2194)
  • Лада Калина 2 хэтчбек (ВАЗ 2192)
  • Лада Калина седан (ВАЗ 1118)
  • Лада Калина универсал (ВАЗ 1117)
  • Лада Калина хэтчбек (ВАЗ 1119)
  • Лада Приора 2 седан (ВАЗ 21704)
  • Лада Приора 2 хэтчбек (ВАЗ 21724)
  • Лада Приора седан (ВАЗ 2170)
  • Лада Приора универсал (ВАЗ 2171)
  • Лада Приора хэтчбек (ВАЗ 2172)

Доставим товары по всей России!

Способы доставки:

  • Почта России
  • СДЭК
  • Деловые Линии
  • КИТ (GTD)
  • ПЭК
  • Энергия
  • ЖелДорЭкспедиция
  • Байкал Сервис
  • Самовывоз из пункта выдачи в г. Тольятти

Способы оплаты:

  •  Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
  • SberPay — по счету в Сбербанк Онлайн без ввода данных своей карты
  • Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
  • Tinkoff (через мобильный банк, оператора, банкомат)
  • ЮMoney
  • Наложенный платеж (наличными/картой при получении)
  • Наличными через терминалы, банкоматы, салоны связи
  • Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
  • QIWI
  • Покупка в кредит

Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.

ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек

Вместе дешевле

Блокировка дифференциала винтовая для ВАЗ 2108-2115, Лада Приора, Калина, Гранта

+

Демпфер рулевой рейки для ВАЗ 2108-21099, 2110-2112, 2113-2115, Приора, Калина, Калина 2, Гранта до 2016г. в.

со скидкой 12%

4590й

4062й
