Бесконтактная система зажигания | whatisvehicle

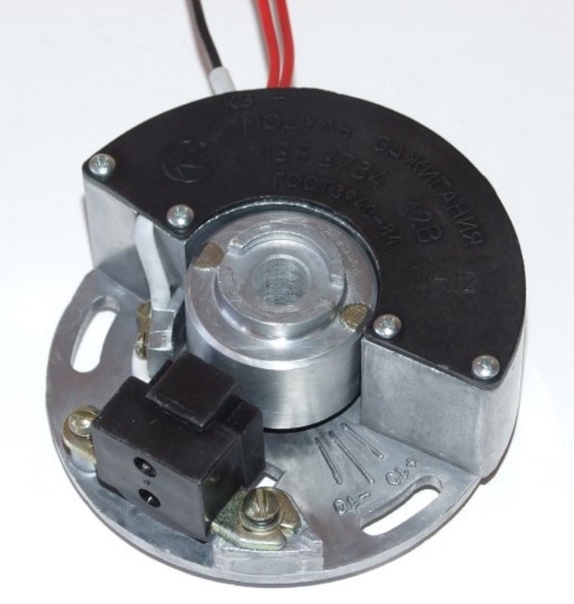

Принцип действия бесконтактной системы зажигания заключается в следующем: При включенном зажигании и вращающемся коленвале двигателя датчик-распределитель выдает импульсы напряжения на коммутатор, который преобразует их в прерывистые импульсы тока в первичной обмотке катушки зажигания. В момент прерывания тока в первичной обмотке индуктируется ток высокого напряжения во вторичной обмотке. Ток высокого напряжения идет от катушки зажигания по проводу через угольный контакт на пластину ротора, и затем через клемму крышки распределителя по проводу высокого напряжения, в наконечнике которого установлен помехоподавительный экран, попадает на соответствующую свечу зажигания и воспламеняет рабочую смесь в цилиндре.

Наибольшее распространение получили магнитоэлектрические датчики — индукционные(системы с ними маркируются TSZi) и датчики Холла(системы с ними маркируются TSZh).

Система небезопасна и требует осторожности.

Если, например, отсоединить провод от свечи — может «сгореть» коммутатор или распределитель.

Прежде, давайте разберём эти два датчика, что же они представляют из себя?

Работа индуктивного датчика положения основана на изменении индукции чувствительного элемента при изменении зазора между ним и ферромагнитным движущимся объектом.

Ферромагнитный объект — объект, обладающий ферромагнитными свойствами(т.е. оно активно притягивает к себе магнит и активно притягивается магнитом).

В индуктивном датчике имеются катушка из обмотки провода и магнит. В качестве сопряженной детали используется ротор, состоящий из пластин определенного размера.

1 – индуктивный датчик; 2 – пластины ротора

Каждый раз, когда пластина ротора проходит около датчика импульсов, изменяется магнитное поле, в результате чего в обмотке катушки индуцируется импульсное напряжение.

Индуктивный датчик вырабатывает сигнал, близкий к синусоидальному, поэтому его приходится преобразовывать в форму, более удобную для управления током в первичной обмотке (то есть сигнал датчика искусственно преобразуется в форму, близкую к прямоугольной, увеличивается крутизна фронта и спада, обрезается верхушка импульса и т.

п.).

Магнитоэлектрический датчик Холла получил свое название по имени Э.Холла, американского физика, открывшего в 1879 г. важное гальваномагнитное явление.

Суть данного явления заключалась в следующем: Если на полупроводник, по которому (вдоль) протекает ток, воздействовать магнитным полем, то в нем возникает поперечная разность потенциалов (ЭДС Холла). Возникающая поперечная ЭДС может иметь напряжение только на 3 В меньше, чем напряжение питания.

а — нет магнитного поля, по полупроводнику протекает ток питания — АВ; б — под действием магнитного поля — Н появляется ЭДС Холла — ЕF; в — датчик Холла

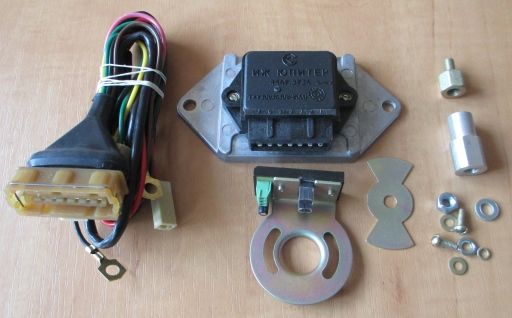

Датчик Холла имеет щелевую конструкцию. С одной стороны щели расположен полупроводник, по которому при включенном зажигании протекает ток, а с другой стороны — постоянный магнит. В щель датчика входит стальной цилиндрический экран с прорезями. При вращении экрана, когда его прорези оказываются в щели датчика, магнитный поток воздействует на полупроводник с протекающим по нему током и управляющие импульсы датчика Холла подаются в коммутатор, в котором они преобразуются в импульсы тока в первичной обмотке катушки зажигания.

Датчик состоит из постоянного магнита(2), пластины полупроводника(3) и микросхемы. Между пластинкой(3) и магнитом(2) имеется зазор(4). В зазоре датчика находится стальной экран(1) с прорезями. Когда через зазор проходит прорезь экрана, то на пластинку полупроводника действует магнитное поле и с нее снимается разность потенциалов. Если же в зазоре находится тело экрана, то магнитные силовые линии замыкаются через экран и на пластинку не действуют. В этом случае разность потенциалов на пластинке не возникает.

1 — свечи зажигания; 2 — датчик-распределитель, 3 — коммутатор, 4 — катушка зажигания

Данные системы являются бесконтактными системами зажигания с нерегулируемым временем накопления энергии. Бесконтактная система зажигания с нерегулируемым временем накопления энергии принципиально отличается от контактно-транзисторной только тем, что в ней контактный прерыватель заменен бесконтактным датчиком. На рисунке ниже приведена электрическая схема системы:

Принцип работы: Сигнал с обмотки L магнитоэлектрического датчика через диод VD2, пропускающий только положительную полуволну напряжения, и резисторы R2, R3 поступает на базу транзистора VT1.

Транзистор открывается, шунтирует переход база-эмиттер транзистора \/Т2, который закрывается. Закрывается и транзистор VT3, ток в первичной обмотке катушки зажигания прерывается, и на выходе вторичной обмотки возникает высокое напряжение. В отрицательную полуволну напряжения транзистор VT1 закрыт, открыты VT2 и VT3, и ток начинает протекать через первичную обмотку Катушки возбуждения. Очевидно, что число пар полюсов датчика должно соответствовать числу цилиндров двигателя.

Цепь R3-C1 осуществляет фазосдвигающие функций, компенсирующие фазовое запаздывание протекания тока в базе транзистора VT1 из-за значительной индуктивности обмотки датчика L, чем снижается погрешность момента искрообразования.

Стабилитрон VD3 и резистор R4 защищают схему коммутатора от повышенного напряжения в аварийных режимах, так как, если напряжение в бортовой цепи превышает 18 В, цепочка начинает пропускать ток, транзистор VT1 открывается и закрывается выходной транзистор VT3.

Цепями защиты от опасных импульсов напряжения служат конденсаторы СЗ, С4, С5, С6; диод VD4 защищает схему от изменения полярности бортовой сети. Форма и величина выходного напряжения магнитоэлектрического датчика изменяются с частотой вращения, что влияет на момент искрообразования.

1 — свечи зажигания; 2 — датчик-распредепитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — репе зажигания; 8 — катушка зажигания; 9 — датчик Холла

Данные системы являются системами зажигания с регулированием времени накопления энергии. Данная система зажигания пришла на смену TSZi, чтобы исправить 2 недостатка:

Форма и величина выходного напряжения магнитоэлектрического датчика изменяются с частотой вращения, что влияет на момент искрообразования.
Уменьшение вторичного напряжения при росте частоты вращения коленчатого вала. Поэтому более перспективна система с регулированием времени накопления энергии.

На рисунке представлена электрическая схема системы зажигания с датчиком Холла:

Стабилизация величины вторичного напряжения достигается в схеме двумя путями — во-первых, регулированием времени нахождения транзистора VT1 в открытом состоянии, т. е. времени включения первичной цепи обмотки зажигания в сеть, во-вторых, ограничением величины тока в первичной цепи величиной около 8 А. Последнее, кроме того, предотвращает перегрев катушки.

Принцип работы: С датчика Холла на вход коммутатора приходит сигнал прямоугольной формы, величина которого приблизительно на 3 В меньше напряжения питания, а длительность, соответствует прохождению выступов экрана мимо чувствительного элемента датчика. Нижний уровень сигнала 0,4 В соответствует прохождению прорези. В момент перехода от высокого уровня к низкому происходит искрообразование.

В микросхеме коммутатора сигнал в блоке формирования периода, накопления энергии сначала инвертируется, затем интегрируется. На выходе интегратора образуется пикообразное напряжение, величина которого тем больше, чем меньше частота вращения двигателя. Это напряжение поступает на вход компаратора, на другой вход которого подано опорное напряжение. Компаратор преобразует величину напряжения во время.

Сигнал на входе компаратора имеет место тогда, когда величина пилообразного напряжения достигает опорного и превышает его. При большой частоте вращения величина пилообразного напряжения мала, соответственно мала и длительность сигнала на выходе компаратора. С исчезновением выходного сигнала компаратора через схему управления открывается транзистор VT1, и первичная .цепь зажигания включается в сеть. Следовательно, время накопления энергии в катушке соответствует времени отсутствия сигнала на выходе компаратора. Уменьшение длительности выходного сигнала компаратора позволяет увеличить относительную величину времени накопления энергии и тем самым стабилизировать ее абсолютное значение.

Блок ограничения силы выходного тока срабатывает по сигналу, снимаемому с резисторов, включенных последовательно в первичную цепь зажигания. Если этот сигнал достигает уровня соответствующего силе тока 8 А, блок переводит выходной транзистор в активное состояние с фиксированием этой величины тока.

Блок безискровой отсечки отключает катушку зажигания в случае, если включено электропитание, но вал двигателя неподвижен. При этом, если при остановленном двигателе выходное напряжение датчика соответствует низкому уровню, катушка отключается сразу, в противном случае отключение происходит через 2 — 5 с.

Схема насыщена элементами защиты от всплесков напряжения и включения обратной полярности питания. Регулировка угла опережения зажигания осуществляется традиционными способами, т.е. центробежным и вакуумным регуляторами.

Давайте обобщим всё прочитанное. Не смотря на разность датчиков, системы схожи в построении и различаются внутренним устройством некоторых компонентов. Давайте взглянем на систему и опишем последовательно работу:

Итак, водитель поворачивает ключ в замке зажигания, тем самым замыкая цепь. Ток начинает поступать из аккумулятора по замкнутому замку зажигания.

Можно сказать, что питаниец цепи происходит по схеме Аккумулятор->Стартер->Генератор. При нахождении ключа в положении «стартер» замыкаются контакты 50 и 30. Электрический ток поступает на реле стартера. Там появляется магнитное поле, что приводит к тому, что бендикс стартера вводится в зацепление с шестернёй маховика. Включается электродвигатель стартера и он начинает крутит маховик. Тот в свою очередь начинает раскручиваться и при достижении скорости, большей чем допустимая скорость вращения вала шестерни стартера привод стартера выводит её из зацепления. В свою очередь, вращение коленчатого вала передаётся на вращение вала генератора, что в свою очередь приводит к выработке электрического тока на нём, который питает бортовую сеть автомобиля и подзаряжает аккумулятор.

1 — свечи зажигания; 2 — датчик-распределитель; 3 — распределитель; 4 — датчик импульсов; 5 — коммутатор; 6 — катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме генератора.

Электрический ток поступает на первичную обмотку катушки зажигания(6). Коммутатор, получая сигнал с датчика(4), прерывает или наоборот включает первичную обмотку. Когда протекание тока по первичной обмотке прерывается, то во вторичной обмотке вознекате ток высокого напряжение, который подаётся по высоковольтному проводу на распределитель. Распределитель, вал которого приводится в движение от шестерни привода масляного насоса или коленчатого вала(зависит от конкретного устройства двигателя) распределяет искру по свечам, тем самым воспламеняя смесь в нужном цилиндре двигателя в нужное время.

Понравилось это:

Нравится Загрузка…

Трамблер бесконтактной системы зажигания ваз 2101-07

Рассмотрен трамблер бесконтактной системы зажигания…

Приветствую, читатель блога RtiIvaz.ru! Для начала давайте рассмотрим трамблёр (прерыватель распределитель зажигания) старого образца, а затем трамблёр бесконтактной системы зажигания нового образца.

Контактный трамблер старого образца

Познакомимся с трамблером ст/обр поближе. Для начала снимем крышку трамблёра. Внутри находятся четыре контакта для вывода высоковольтных проводов (по количеству цилиндров двигателя) и центральный контакт, в виде «уголька», от провода с катушки зажигания.

Под центральным контактом установлена пружина и уголек должен легко опускаться и подниматься от нажатия пальцем руки. Рассматривая далее трамблёр, мы видим бегунок или как его ещё называют разносчик.

Центральный контакт «уголёк», благодаря пружине постоянно находится в контакте с пластиной бегунка. От уголька высокое напряжение от катушки зажигания через добавочный резистор в бегунке и боковой контакт, распределяется по цилиндрам двигателя, по схеме их работы.

Во всех автомобилях ваз, порядок работы цилиндров следующий 1-3-4-2. Высоковольтные провода с помощью свечных наконечников связаны со свечами зажигания, куда и передают высокое напряжение. В трамблёре центральной его частью является вал, приводящийся во вращение, через «грибок» валом приводных механизмов, в народе называемый «поросёнком» или «кабанчиком». Для передачи вращения вала на его нижней части выполнены шлицы.

Вал имеет четыре выступа в верхней его части (в виде ромба с округлёнными краями) для размыкания контактов. На центральной пластине трамблёра расположены контакты. «Минусовой» контакт через медный провод связан с корпусом трамблёра, а плюс соединён с входным болтом подачи низкого напряжения от катушки зажигания.

Нижняя часть вала, выходящая из трамблёра, имеет разную длину, что связано с разной высотой блоков цилиндров. Например, у трамблёра ваз 2101 вал короче, чем у ваз 2106. С наружной части трамблёра расположен конденсатор, запитанный параллельно контактам прерывателя и служащий для гашения искрения между ними.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

Вернёмся к трамблёру старого образца…

В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт центробежной силы «разбегаются» внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра.
Рассмотрим на видео бесконтактный трамблер нового образца:

Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.

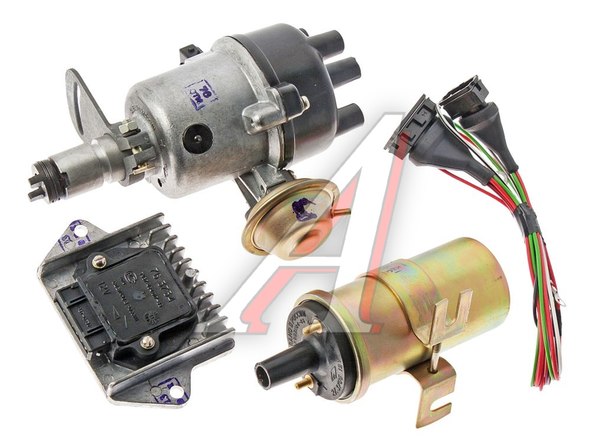

Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.

В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.

На трамблере с контактами зазор свечей между электродами составляет 0,5-0,6 мм, а с электронным зажиганием 0,7-0,8 мм…

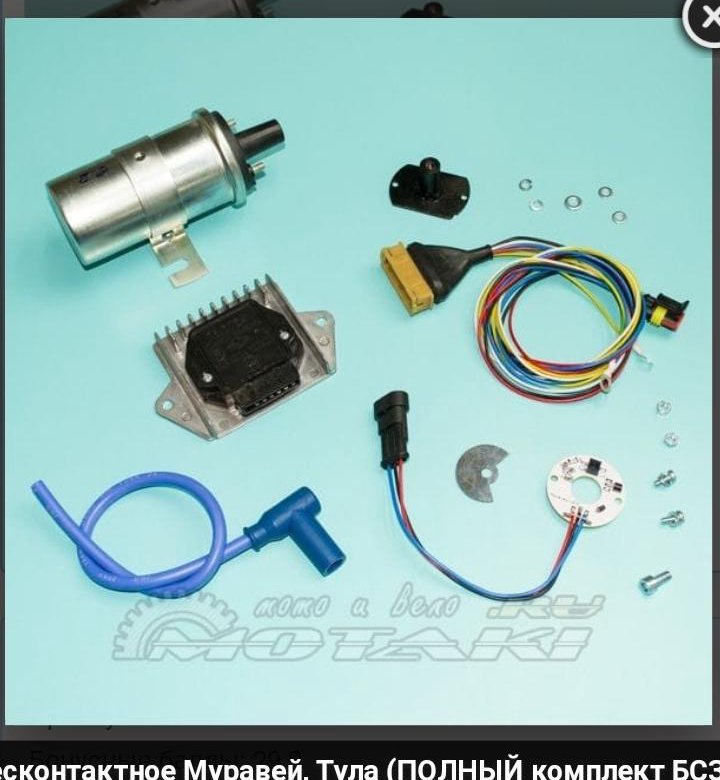

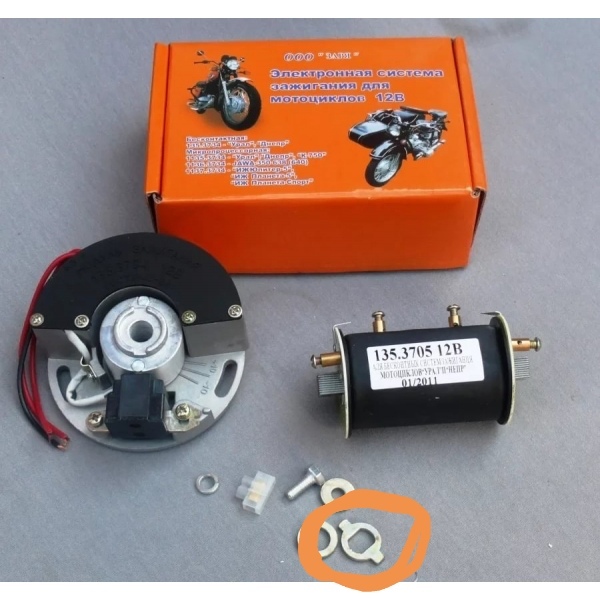

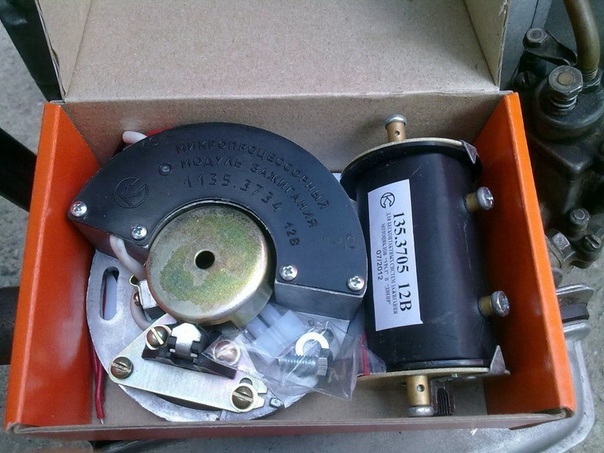

Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.

Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.

На этом заканчиваю писать друзья. Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте далее:

Как заменить втулку задней балки

Как отрегулировать зажигание на ваз 2106 карбюратор

Как установить угол опережения зажигания

Контрольно-измерительные пункты со встроенным блоком совместной защиты КИП с БСЗ

КИП с БСЗ конструктивно состоит из стойки, металлического несущего кронштейна, на котором смонтированы клеммная панель и элементы БСЗ, а также защитного кожуха и крышки километрового знака.
Стойка КИП изготовлена на базе стеклопластиковой трубы с внутренним диаметром 150 мм. Материал стойки не поддерживает горение, не коробится, является морозоустойчивым, устойчив к длительному воздействию окружающей природной среды и сохраняет свои свойства в течение всего срока эксплуатации.
В нижней части стойки КИП предусмотрены два диагонально расположенных отверстия для установки пластикового фиксатора, препятствующего свободному изъятию стойки КИП из грунта. Для ввода кабелей и проводов внутрь стойки КИП предусмотрено прямоугольное окно, расположенное немного выше места установки фиксатора.
Металлический кронштейн крепится в стойке и является несущим элементом для кожуха и крышки километрового знака. В верхней части кронштейна расположен контрольный щиток КИП с БСЗ,состоящий из клеммной панели с кабельными зажимами и элементов БСЗ (диод на радиаторе с элементом грозозащиты, шунт для измерения тока и переменное сопротивление), смонтированных непосредственно на кронштейне.
Все элементы контрольного щитка легко доступны для обслуживания и подключения кабелей. Для доступа к тыльной стороне клеммной панели металлический кронштейн имеет три прямоугольных отверстия. Основные элементы контрольного щитка расположены на высоте от 1,2 до 1,4 м от уровня земли. Контактные зажимы, необходимые для коммутации и измерений, выведены на наружную сторону щитка и промаркированы в соответствии с установленными требованиями.
Клеммы и контактные зажимы изготавливаются из цветного металла или из стали с защитным покрытием.
Конструкция зажимов обеспечивает надежное электрическое соединение кабелей и проводов без специального оконцевания жил:

измерительных проводов сечением до 6 мм2;
силовых кабелей сечением до 50 мм2.

Кожух изготовлен из стеклопластиковой трубы с внутренним диаметром 300 мм и предназначен для предотвращения несанкционированного доступа к контрольному щитку. Кожух перемещается по направляющим металлического кронштейна вверх-вниз. В нижнем положении кожух удерживается двумя упорами, закрепленными на стойке, и обеспечивает свободный доступ к элементам контрольного щитка со всех сторон. В верхнем (закрытом) положении кожух удерживается двумя замками, расположенными на нижней вентиляционной решетке. Два универсальных ключа для запирания замков поставляются в комплекте с каждой стойкой КИП с БСЗ.
Сверху металлического кронштейна жестко закреплена вентиляционная решетка. Совместно с нижней вентиляционной решеткой она обеспечивает конвекцию воздуха внутри кожуха КИП, что позволяет оптимально охлаждать элементы БСЗ. При монтаже КИП с БСЗ на верхнюю вентиляционную решетку устанавливается крышка километрового знака. Крепление осуществляется четырьмя болтами. Крышка километрового знака предотвращает прямое попадание грязи и влаги внутрь кожуха и дополнительно может служить для нанесения километровой отметки в соответствии с местом установки КИП с БСЗ.
Блок совместной защиты, встроенный в конструкцию КИП, может иметь от одного до четырех каналов. Каждый канал БСЗ представляет собой независимую схему регулирования тока в системе совместной защиты и позволяет подключить одно подземное металлическое сооружение. Электрическая схема канала блока совместной защиты представлена на рисунке:

Переменный резистор БСЗ выполнен из нихромовой проволоки, закрепленной на керамических изоляторах. Уменьшение/увеличение величины сопротивления осуществляется перемычками, передвигающимися вдоль проволоки.
Охлаждение БСЗ осуществляется естественным потоком воздуха, который обеспечивается за счет использования в верхней и нижней части кожуха КИП вентиляционных решеток.

6 Н.ХС-3-24-2-БСЗ-10-2

6	количество заказываемых изделий;
3	вариант исполнения — КИП со встроенным БСЗ;
24	количество измерительных клемм, шт.
2	количество силовых клемм, шт. ;
БСЗ	встроенный блок совместной защиты;
10	номинальный тока канала БСЗ, А;
2	количество каналов БСЗ

SM5BSZ Домашняя страница

Обновить информацию
и полный список файлов для этого сайта

. С 1961 г. Я был радиолюбителем, и все время Интерес был DX на 144 МГц, и в частности оборудование предназначен для этой цели. На этом сайте я пытаюсь поделиться своим опытом проектирования и строительное оборудование для дальней связи в диапазоне УКВ.

Основное местонахождение: http: //www.sm5bsz.com / index.htm
Есть два полных зеркальных сайта. Один в Европе http://www.g7rau.co.uk/sm5bsz/index.htm поставляется G7RAU Dave и один в США http://nitehawk.com/sm5bsz/index.htm поставляется W6 / PA0ZN Rein.

Цифровая революция. Новые возможности для экспериментатора.

Раньше (примерно до 1970 года) любители строили собственное оборудование.

Эксперименты были естественной частью хобби — вдохновляли тем, что сделали другие, нужно было попытаться использовать части из собственного «мусорного ящика» сделать что-то подобное или надеюсь лучше.

В коммерческой доступности современного любителя SSB трансивер, отпала необходимость экспериментировать. Спроектировать и построить оборудование, способное конкурировать с коммерческими единицами. Лучший способ получить хорошо работающую станцию - давно был покупать SSB трансивер. Лишь очень немногие настоящие энтузиасты создают свои собственные приемники. и передатчики.

В новом веке, примерно после 2005 года, ситуация меняется.Используя простое оборудование, хорошо подходящее для домашнего строительства, радиосигнал можно перенести в цифровой мир. Как только сигнал станет доступен в цифровой форме, появится совершенно новый мир экспериментирования открыт. Компьютер может делать все, что мы делали до использования аналогового схемы. Экспериментируя с различными характеристиками фильтра, AGC (автоматическая регулировка усиления), AFC (автоматическая регулировка частоты) может быть выполнено в программном обеспечении бесплатно (кроме экспериментаторов время. )

Новые возможности уменьшения помех, лечения различные виды помех в виде сигналов, каждый из которых принимается с цифровым ресивером, который оптимизирует отношение сигнал / шум для конкретного интерференция открывает целый новый мир экспериментов с радио приемники, которые позволят принимать сигналы, которые не могут можно вообще принимать обычным SSB-трансивером.

Линрад это бесплатная компьютерная программа, которая работает на стандартных компьютерах.(IBM-совместимый, x86) Linrad разрабатывался под операционной системой Linux, но он доступен как для Microsoft Windows, так и для FreeBSD. Один и тот же пакет файлов исходного кода будет компилироваться под всеми различные операционные системы для создания исполняемого файла. (Файл .exe для Windows можно загрузить напрямую.)

Воспользуйтесь этой ссылкой, если вы новичок в Linrad: Линрад для новичков. Остальные ссылки о Linrad содержат очень много информации и может быть трудно понять, не потратив достаточно некоторое время с Линрадом.

Linrad принимает одну или две полосы пропускания ПЧ в цифровой форме. Производительность определяется оборудованием; программа анализирует любые данные, предоставленные в цифровой форме. Linrad можно использовать для обработки аналогового аудиовыхода от обычного SSB-радио или любой другой линейный приемник с полосой пропускания, которая может обрабатываться звуковой картой компьютера. С двумя обычными приемниками, имеющими общие генераторы Linrad может обрабатывать два аналоговых канала со стереозвуковой картой и использовать их для адаптивной поляризации или адаптивного формирования луча.Linrad также может использовать два аудиоканала (стерео) для обработки пара I / Q сигналов, созданная квадратурным смесителем в радио прямого преобразования. В этом случае для 2 каналов ПЧ необходимо четыре аудиоканала.

Линрад был с самого начала, до 2000 года, предназначен для использования с аналого-цифровыми преобразователями радио, хотя такое оборудование еще не было доступно по доступной цене. Первый коммерческий подобный аппарат для любителей. был SDR-14, появившийся в 2004 году.Сегодня существует большое количество приемников прямого преобразования. Эта ссылка Оборудование SDR протестировано с помощью Linrad дает данные для SDR-14, Perseus, G31DDC, SDR-IP, ELAD, WSE, Softrock и другие.

Конвертеры WSE были разработаны до того, как появилось какое-либо оборудование для прямого отбора проб. Linrad может использоваться как высокопроизводительный анализатор спектра с устройства WSE, а также любое другое высокопроизводительное оборудование. Эта ссылка некоторые спектры высокого разрешения демонстрирует возможности WSE / Linrad как узкополосного анализатор спектра в 2004 году.Трансатлантические носители на 1030 кГц показывает графики водопада в высоком разрешении, снятые штыревой антенной в Эскильстуне (недалеко от Стокгольма) Швеция в ночь с 3 на 4 сентября 2010 г. Можно увидеть носителей около 20 разных станций, но не даже самый сильный из них достаточно силен, чтобы обеспечить обнаружение AM.

Удобно иметь набор справочных файлов, содержащих радиосигналы в цифровой форме на жестком диске. Такие файлы можно использовать для оптимизации алгоритмов. а также для сравнения разных пакетов SDR.Библиотека файлов данных SDR содержит файлы данных с различными сочетаниями сигналов и помехи, а также типичный выход на громкоговоритель файлы из Linrad, а также из других пакетов SDR в насколько другие сделали их доступными мне. Эта ссылка Отсутствуют записи SDR есть дамп экрана и другая информация о проблемах с помехами, которые можно решить с помощью соответствующих алгоритмов SDR, но где подходящие записи не были доступны.

Принципиально нет разницы между аналоговым и цифровым приемники. Оба типа имеют одинаковые фундаментальные проблемы с динамическим диапазоном. и подавление шпор. Все новые методы борьбы с помехами имеют эквивалент аналоговые аналоги.

Вот общая дискуссия о радиоприемниках который предназначен для устранения распространенных недоразумений и объяснить, как можно убедиться, что принимающая система правильно оптимизирован. Хорошо известные проблемы низкого шума и динамического диапазона присутствуют как в цифровых, так и в аналоговых схемах.

Программно определяемое радио, такое как Linrad, Winrad и многие другие. общая проблема в том, что поток входных данных не получен из тот же кварцевый генератор, что и выход на громкоговоритель. Необходимо использовать переменную частоту повторной выборки, чтобы приспособить для отклонения частоты от номинального значения. Эта ссылка стабильность частоты выхода громкоговорителя в Linrad, Winrad и Perseus показывает стабильность частоты выхода громкоговорителя, когда очень стабильный сигнал передается на приемник Perseus HF.

Начиная с версии 02.36 Linrad имеет передатчик, а также ресивер. Передатчик и приемник Linrad предназначены для эксплуатации одновременно, и оператор должен иметь возможность слушать, пока передача в режиме SSB, потому что передатчик отключен в те короткие промежутки речи, когда уровень голоса низкий. Передатчик Linrad в настоящее время находится на ранней стадии экспериментов.

Сравнение различного оборудования SDR.

Обычный способ сравнения различных радиоприемников — это сделать измерения различных свойств, таких как MDS (минимально различимый сигнал, напрямую связано с минимальным уровнем шума или NF = коэффициент шума.) Динамический диапазон (существует множество определений.) Стабильность частоты, отклонение изображения и многие другие свойства, которые могут быть актуально для пользователей.

При использовании технологии SDR некоторые свойства зависят от оборудования, а другие зависят от программного обеспечения. Можно продемонстрировать фундаментальные свойства различного оборудования SDR. одновременным запуском нескольких устройств с одним и тем же входным сигналом при одновременном выполнении независимых экземпляров Linrad, которые работать на том же компьютере.Различия между оборудованием становятся видны прямо на экране. В октябре 2010 года Linrad может использовать SDR-14, SDR-IQ, Perseus, SDR-IP, Excalibur и системы, использующие звуковую карту. Начиная с версии 03-24 (август 2011 г.) Linrad также может использовать Winrad Файлы ExtIO_xxx.dll, которые существуют для многих устройств для использования в Linux. Библиотеки, написанные с той же спецификацией и названные libExtIO_xxx.so (возможно, с номером версии) поддерживаются в Linux.

Эта ссылка Прямое сравнение работы различного оборудования SDR одновременно на одном и том же входном сигнале.показывает довольно большие различия, существующие между разным оборудованием. На дампах экрана очень четко видно, насколько различны аппаратные производительность влияет на видимость сигналов при различных сложных обстоятельства, при которых проводятся испытания. Я надеюсь, что просмотр разных экранов даст лучшую основу для принятие решений по вопросам стоимости / производительности для любителей, которые заинтересованы при покупке оборудования SDR. Следует, конечно, отметить, что программное обеспечение, поставляемое разными производители могут быть более важной причиной, чтобы предпочесть одно оборудование, а не чем другой. Все показанные здесь тесты проводились с Linrad, настроенным на обработку цифровых данных. данные таким же образом и, таким образом, чтобы просветить фундаментальное оборудование свойства.

Сравнение различных программ SDR.

Программное обеспечение SDR использует фильтры. Эти фильтры могут иметь или не иметь затухание в полосе задерживания что соответствует производительности оборудования. Это можно проверить с помощью записи .wav, содержащей смоделированный сильный сигнал с минимальным уровнем шума значительно ниже минимальный уровень шума сегодняшнего оборудования.Эта ссылка: Производительность фильтра в perseus.exe, Winrad, Linrad, Excalibur, QS1R, SpectraVue, SDR-RADIO, HDSDR и Studio1 Показывает тесты с записью 500 кГц. Это показывает, что ограничения динамического диапазона могут быть программными. а не аппаратно. Такие ограничения могут быть легко устранены в будущих выпусках программного обеспечения, страница будет обновлена, когда я получу информацию о значительных улучшениях были внесены в программное обеспечение.

PowerSDR нужен тестовый файл на 192 кГц.Фильтры в PowerSDR. показывает результат эквивалентного теста программного обеспечения PowerSDR. Рокки нужен тестовый файл на 96 кГц. Фильтры в Рокки. показывает результат эквивалентного теста программного обеспечения Rocky.

AGC (автоматическая регулировка усиления) — очень важная функция в приемниках. Современные приемники, SDR, а также обычные приемники с DSP для заключительная фильтрация и АРУ часто используют неподходящие алгоритмы, которые делают система АРУ слишком чувствительна к коротким импульсам.Эта ссылка: АРУ в ресиверах. Теория и примеры. объясняет, почему старые аналоговые приемники работают так хорошо и почему современные приемники иногда работают хуже. Он также дает ссылки на тестовые файлы и выходные файлы громкоговорителей из Linrad. в котором исправно работающая АРУ была реализована в Linrad-03.20 и позже. Тестовые файлы можно воспроизводить на основном программном обеспечении SDR, и я надеюсь, что Проблемы AGC скоро уйдут в прошлое. С цифровой обработкой мы можем добиться гораздо большего, чем то, что было возможно с аналоговыми перехватчиками.Эта ссылка Практический тест AGC содержит тестовые файлы, которые можно запускать со многими программами SDR. Файлы содержат слабый и сильный сигнал SSB и импульсный шум. Производительность программного обеспечения SDR значительно отличается ….. Некоторые аналоговые приемники также тестируются с помощью РЧ-сигнала, генерируемого тестовая запись.

Задержка в приемниках.

Общее время задержки от антенны до громкоговорителя должно быть ниже 50 мс или около того, чтобы оператор CW мог работать с нормальной скоростью при прослушивание между точками и тире (полная операция QSK).Задержка имеет теоретическое минимальное значение, которое зависит от пропускная способность и коэффициент формы используемого фильтра. В аналоговых приемниках минимальная полоса пропускания, используемая для полного QSK порядка 250 Гц. В программно разработанных приемниках есть дополнительная временная задержка.

вызвано буферами ввода и вывода, а также фактическим вычисления. Может быть много других причин дополнительных задержек в SDR. Эта ссылка: Задержка времени в FT-1000 и Linrad показывает измерения в полосе пропускания 250 Гц.

Звуковая система современного компьютера — вещь сложная. Могут быть буферы, эквалайзеры, ресэмплеры, микшеры и, возможно, другие вещи, которые работают бесшумно и невидимы для невиновного пользователя. Существуют также различные виды программ привода для каждого рабочего система. При использовании Portaudio Linrad-03.09 и более поздних версий можно использовать многие виды программ управления в Microsoft Windows: MME, Direct Sound, ASIO, WDM-KS и WASAPI. В Linux используются два типа драйверов: Доступ к ALSA и OSS можно получить напрямую или через Portaudio.

Эта ссылка: задержки в звуковых системах ПК с Линрад-03.12 показывает, что существуют комбинации аппаратного и программного обеспечения, которые дают незначительная задержка из-за буферизации. Общая задержка складывается из трех частей:

1.) Оборудование ввода и связанные процедуры привода.
2.) Задержка обработки в программном обеспечении SDR.
3.) Выходное оборудование и связанные процедуры привода.

Нажмите на ссылки, чтобы увидеть исследования трех различных частей. которые суммируются с общей задержкой от антенны до громкоговорителя.

Детекторы

Для разных методов модуляции требуются разные детекторы. Есть два отдельных исключения: кодированный Морзе CW и голосовой SSB. Эти два режима не требуют наличия детектора в приемнике, обнаружение обычно выполняется в мозгу оператора и радиоприемник просто переключает частоту с RF на аудио при фильтрации всего за пределами желаемой полосы пропускания. Конечно, мы можем поместить детектор в SDR. CW Skimmer — один из примеров.Можно также включить какое-то программное обеспечение для распознавания голоса для обнаружения SSB. Так называемый детектор продукта — это просто частотный смеситель.

Не детектор. Для модуляции

AM требуется детектор. В аналоговом мире мы использовали бы диод, цифровую часть было бы принять абсолютное значение. Мы часто представляем наши сигналы как аналитический сигнал основной полосы частот. (пара I, Q), а затем мы вычислили бы мощность как сумму квадраты I и Q.Тогда амплитуда будет вычислена как квадратный корень из мощности.

AM можно обнаружить с помощью синхронного обнаружения. Можно использовать два частотных смесителя с фазовым сдвигом 90 градусов. и подать на них гетеродин, соответствующий несущей частота. Если сигнал является чистым сигналом AM, вся энергия боковых полос появится в канале I, тогда как канал Q будет равен нулю. В реальной жизни при многолучевом распространении все могло быть иначе.Прослушивание в стереонаушниках может улучшить читаемость, поскольку две боковые полосы никогда не отменяются в обоих ушах. Синхронное обнаружение также может помочь в обнаружении двух AM станции, которые используют один и тот же радиочастотный канал. Эти ссылки показывают, как работает синхронное обнаружение AM в Linrad:
Близко расположенные AM-станции с перекрывающимися боковыми полосами
Западное побережье США ночью

FM тоже нужен детектор. В аналоговом мире это намного сложнее, чем детектор AM и так обстоит дело с программно-определяемым радио.FM-детектор должен быть нечувствительным к изменениям амплитуды. Он должен смотреть только на частоту (или фазу в зависимости от времени) сигнал. Ищите здесь FM-детекторы в Linrad Настройка для режима FM

Широкополосный FM в диапазоне от 88 до 108 МГц — особый случай. Обнаруженный сигнал содержит информацию выше звуковой частоты спектр. Это пилот-тон на 19 кГц, сигнал DSB, содержащий стерео. информация и канал с цифровыми данными, известный как RDS.Могу я получить больше информационных каналов. Высокие частоты модуляции в сочетании с высокой частотой Swing создает в FM-сигнале боковые полосы более высокого порядка. Для DX-er, который хочет слышать DX в соседнем канале сильная местная FM-станция, это раздражает. Однако боковые полосы более высокого порядка могут быть вычислены из первого информацию о модуляции, чтобы можно было производить прием ЧМ в соседнем канале при относительных уровнях сигнала это сделало бы невозможным даже лучший аналоговый ресивер.Эта ссылка Обнаружение FM с подавлением соседнего канала покажет шаг за шагом, как Linrad используется как инструмент для создания новых вещей в сам Линрад. В данном случае это функция «антисплэттер» для широкополосного FM. (Окажется ли результат полезным — другой разговор. Ответ совершенно неизвестен, когда этот текст написан в марте 2010 года.)

MAP65 и Linrad

Программа MAP65 от K1JT может использоваться для приема всех передач. в цифровом режиме JT65 в полосе частот около 90 кГц.MAP65 может получать данные от Linrad по сети в формате TIMF2. Данные TIMF2 — это широкополосный сигнал, скорректированный любыми данными калибровки. пользователь сохранил шумоподавитель, настроенный в Linrad.

Linrad может отправлять данные TIMF2 как 16-битные целые числа или как 32-битные данные с плавающей запятой. В случае использования 16-битных данных необходимо соблюдать осторожность при установке цифрового уровни правильно, чтобы избежать потери чувствительности из-за шума квантования. Цифровые режимы чувствительны к ошибкам в работе привода, которые могут вызывают случайную потерю данных, поскольку цифровые режимы требуют точного времени.Это то, что нужно сделать, чтобы этого не произошло. Эта ссылка MAP65 с Linrad предназначена чтобы помочь пользователям MAP65 получить максимальную производительность от их системы.

Антенны

Антенна — связующее звено между электроникой и бесплатным космос — это конечно самый важный элемент оборудования для серьезного любителя УКВ.

На 144 МГц максимальное усиление часто является правильным критерием выбора. лучшая антенна.На высоких диапазонах чистый рисунок и / или низкие потери более важны, поскольку для приема коэффициент усиления, деленный на температуру, G / T — истинная добротность. Оптимальная антенна компромисс. Высокое усиление всегда хорошо, но в зависимости от местные условия и режим распространения, другие факторы могут быть более важны и приводят к обмену некоторой выгоды в обмен на другие хорошие вещи.

Антенны можно оптимизировать для получения максимального усиления методом наименьших квадратов подгонка диаграммы направленности к желаемой диаграмме направленности (ноль во всех направлениях, кроме прямого !!) Добавить дополнительные уравнения в наименьших квадратах подходят для улучшения G / T, F / B, эффективность, импеданс или что-то еще, что компьютер Можно извлечь из модели антенны.Эта оптимизация метод конвергентный — есть только один оптимальный дизайн для каждого набора критериев проектирования. Теория, программное обеспечение и советы по проектированию, сборке и проверке высокопроизводительные антенны должны содержать все необходимое создать свой собственный оптимальный дизайн.

2SA13 — это антенна общего назначения. в виде четырехстекаемых кросс-поляризованных антенн на 144 МГц. Подробности о разработка антенны 2СА13

Малошумящие усилители.

Для большинства радиоприложений не требуются малошумящие усилители. Шум от антенны обычно бывает комнатной температуры или выше. поэтому шумовая температура немного ниже комнатной обычно полностью адекватный. В космической связи (спутники, EME или радиоастрономия) это отличается. Температура антенны, суммарный шум от потерь в антенна и шум, принимаемый антенной, может быть очень низким, всего несколько градусов Кельвина.

Сегодня с полевыми транзисторами GAAS можно получить очень низкие шумовые температуры. в усилителях.Обычным показателем качества малошумящего усилителя является коэффициент шума, NF — удобный способ выражения шумовой температуры. NF — это ухудшение в дБ в системе с комнатной температурой, когда использование конкретного усилителя по сравнению с идеальным, полностью бесшумный усилитель. Оптимизация малошумящих усилителей и измерение их истинных характеристик нетривиально. Существуют стандартные инструменты, разработанные для телекоммуникационной отрасли. но они не предназначены для измерения очень низкого уровня шума цифры.Они предназначены для простых и воспроизводимых измерений усилители, используемые в наземной связи.

Эта ссылка: Настройка и измерение малошумящих усилителей демонстрирует, как настроить малошумящие усилители для оптимального производительности, а также как можно проводить абсолютные измерения NF с хорошая точность при использовании простого оборудования в пределах досягаемости среднего радиолюбитель.

Традиционные измерители NF дают большие погрешности для малых показатели шума.Используя их нетрадиционными способами, мы можем улучшить Точность. Эта ссылка: Сравнение измерений NF использует результаты EME 2012 и сравнивает их с данными полученные с помощью Linrad с использованием льда и кипящей воды.

Кажется, что простые любительские измерения можно провести значительно точнее, чем измерения со стандартным инструменты. Эта ссылка Прецизионные измерения коэффициента шума отчет о попытках уменьшить количество ошибок и оценить неопределенности в измерениях NF.

В СВЧ диапазонах потери в разъемах, переходниках, реле и кабели могут вызвать значительную потерю отношения сигнал / шум. Однако есть два вида потерь: потери из-за несоответствия и диссипативные потери и ведут себя совершенно иначе. Реле с большими потерями может быть лучше, чем реле с небольшие потери. Данные, которые мы обычно читаем из таблиц, представляют собой сумму обоих виды потерь, в то время как только диссипативные потери значительно ухудшают отношение сигнал / шум. Взгляните сюда: Потери в переходниках, кабелях, реле и разъемах

Измерения относительного коэффициента шума могут быть выполнены с большой точностью в нескольких способами, как показано в приведенных выше ссылках.Однако найти нулевую точку для микроволнового излучения нетривиально. группы. Эта ссылка Сравнение усилителей 1296 МГц на встрече EME 2013 в Оребро. является попыткой установить относительную шкалу NF, по которой малошумящие усилители можно сравнить с теми усилителями, которые были измерены на встрече.

Эксперименты, ссылки на которые приведены в этом разделе, неожиданно показали близкое соответствие калибровки источника шума и шумовой температуры определяется независимыми методами.Эта ссылка: сравнение трех разных шумовых головок. является попыткой получить более полное представление о точности измерения коэффициента шума.

Очистка разъемов может вызвать проблемы, если чистящее средство не допускается полное высыхание. исследование по очистке разъемов

Поляризация

Поляризация обычно горизонтальная для работы DX на VHF. В некоторых режимах распространения, например полярное сияние и, возможно, спорадическое E, плоскость поляризации может закручиваться из-за вращения Фарадея, и в EME плоскость поляризации может закручиваться из-за чисто геометрические причины тоже.Быстрое переключение поляризации, а также различных поляризация для передачи и приема очень полезна в эти режимы распространения.

Скрещенные антенны яги можно использовать для быстрого и независимого переключение поляризации TX и RX. смотреть на Электронный контроль поляризации для подсказывает несколько способов эффективно использовать перекрещенные системы яги. Конечно, те же методы одинаково хорошо применимы и для кормления рогов. или любую другую антенну с двумя ортогональными поляризациями.

При использовании перекрестных антенн Яги важно убедиться, что две ортогональные части действительно ортогональны. Здесь можно найти дополнительную информацию и некоторые модели NEC. Как откалибровать антенну с регулируемой поляризацией Если две плоскости поляризации кросс-яги не совсем ортогонально, шум неба в двух каналах будет коррелирован в некоторой степени. Как проверить кросс-яги система ортогональности с использованием Linrad.

Фильтры

В частности, для EME могут быть полезны очень узкие CW-фильтры.Если у вас есть доступ к старомодным кристаллам калибратора — используйте два для этого высокопроизводительного узкого фильтра с калибратором 2 * 100 кГц X-tals.

Если вы предпочитаете использовать более современные технологии, посмотрите Скользящая фильтрация БПФ и DSP. В этом разделе описывается часть системы, которую я использую в настоящее время. для EME и пытается объяснить, почему этот метод эквивалентен к использованию нескольких обычных фильтров DSP на разных частоты — где компьютер постоянно выбирает лучшую.

На мой взгляд, лучший режим связи при слабом сигнале телеграфия Морзе, поэтому этот режим, CW — единственный режим, который я использую на УКВ. Есть разные мнения по поводу как лучше всего принимать слабые сигналы CW, некоторые используют обычный фильтр типа SSB, а другие используют узкие фильтры разные типы. Вот это мой личный опыт прослушивания к слабым сигналам CW и несколько примеров: демонстрация со звуком и спектрограммами, как слабый Сигнал EME звучит с различными видами фильтрации.

Посмотрите здесь описание моей старой системы TMS320C25 EME и несколько примеров аудиофайлов типичные сигналы EME когда они доходят до моих головных телефонов.

В качестве примера моей системы 1998 года, использующей Pentium 200 МГц (с MMX) смотреть и слушать сигналы от EL2RL, действительно слабый сигнал EME. Другой пример слабого сигнала ралли: 8J1RL

Компьютеры позволяют проводить всевозможные интересные эксперименты. Хорошо известно, что сигнал EME имеет ширину около 300 Гц на частоте 10 ГГц. из-за разных доплеровских сдвигов от разного отражения указывает на Луну.На 144 МГц сигнал EME намного уже, чем можно было бы ожидать. от соотношения частот. Смотри сюда измерения полосы пропускания непрерывного волна отражается от луны для эксперимента, который ясно демонстрирует, что два разных присутствуют типы отражения.

Здесь показан еще один пример компьютерного эксперимента: 25 Вт, излучаемое одиночным 10-элементным яги, обнаруженное через EME используя только 4×14 элементов

Проект программного обеспечения для ПК

Очень быстрое развитие цифровых технологий не только сделало мое специальное оборудование (TMS320C25 с ОЗУ 100 нс) устарело.

Мой компьютерный приемник первого поколения для MS-DOS также устаревает. Он был написан с использованием Watcom C и работает только со «старыми» компьютерами. Нет поддержки современных экранов и мышь должна быть серийной. мышь. Пакет MS-DOS хорошо служил несколько лет, но на будущее где драйверы оборудования находятся за пределами программного обеспечения радио предотвратит быстрое устаревание DSP-радио.

В настоящее время я работаю над новым радиопакетом DSP.На этот раз система разработана для гибкости, поэтому ее можно использовать для множества различных комбинаций компьютеров, плат A / D и аналоговая радиосхема. Платформа — Linux, и пакет обычно работает с 486 вместе с обычным SSB-приемником в качестве минимальная комплектация. В настоящее время высокопроизводительная работа осуществляется с 4-канальной платой A / D 96 кГц. и Pentium III, обеспечивающий полосу полезного сигнала почти 2 x 90 кГц в конфигурации с прямым преобразованием (стерео на две антенны).

ПК-радио LINUX для платформ Intel будет постоянно обновляться, чтобы показать различные аспекты цифрового радио обработки и как они реализованы в пакете dsp. Радиомодуль Linux PC-radio не предназначен только для слабого УКВ сигнала. Он очень гибкий и предназначен для всех режимы радиосвязи на всех диапазонах частот.

Линрад это новое название для ПК-радио LINUX с июля 2001 года.

Шумоподавители

Хороший шумоглушитель может значительно улучшить работу станции.Рекомендуется установить несколько шумоподавителей в различные точки на пути сигнала Rx. Иногда, когда есть на полосе нет сильного сигнала, широкополосный шум бланкер может делать совершенно фантастические вещи — он может даже удалите компьютерные шпоры !!! (Это экспериментально, а не только теоретическая идея). Здесь есть подсказки Шумоподавители

Усилители мощности

Чтобы добиться успеха в двусторонней DX-коммуникации, вам понадобится хорошее усилитель мощности.Вакуумные лампы больше не являются естественным выбором для высокой мощности. Полупроводники сегодня могут быть более привлекательными. Однако использованные лампы высокой мощности можно приобрести по низкой цене, поэтому усилители по-прежнему могут быть привлекательным способом получения высокой мощности.

Если вы хотите создать собственный усилитель, или если у вас есть что-то коммерческое для восстановления, смотрите здесь за Создание усилителей высокой мощности

Как любители, мы часто пользуемся лишними трубками. Они могут быть совершенно новыми, но если они хранились много лет, перед использованием их следует восстановить.Вакуум постепенно ухудшается, если трубка остается на полке. Вот это процедура ремонта ламп накаливания Это может снизить риск возникновения дуги из-за плохого вакуума.

Усилители мощности часто называют «линейными», имеется в виду линейные усилители. Насколько мне известно, немногие любители используют свои усилители мощности в классе C. потому что усилитель класса C далек от линейного и не может использоваться для усиления сигналов SSB. В режиме CW усилитель класса C будет давать такой же выходной сигнал, как и усилитель класса AB. с гораздо меньшим нагревом анода из-за более высокого КПД пластины.Это способствует термической стабильности и снижает раздражение среди соседей. из-за мерцания света из-за колебаний напряжения в сети.

Управлять усилителем с регулируемой смещение класса за счет использования сеточного резистора. Здесь можно найти дополнительную информацию об этом и других аспектах блоки питания для усилителей большой мощности.

Электронное антенное реле

PIN-диоды могут использоваться в качестве антенных реле на высоких уровнях мощности. на УКВ.Устройство UM9415 за 5 долларов может работать с уровнями мощности несколько кВт непрерывной несущей (ключ вниз). Слушать между точками и тире пригодится в конкурсах и во время крупных дебютов. Смотри сюда Подробнее о моем антенном реле высокой мощности с помощью PIN-диодов

Путем регистрации эхо-сигналов при передаче точек на метеоре скорость рассеяния, можно увидеть полярное сияние, метеоры и самолеты. Посмотрите на некоторые типичные графики Aurora и других Echoes С узкополосным радаром

Динамический диапазон

Для любителей в густонаселенных районах динамический диапазон, вероятно, составляет самый важный аспект буровой установки.Сегодня я не волнуюсь, так как сейчас живу в сельской местности, но 15 лет назад плохой дизайн коммерчески доступных трансиверы были доминирующей проблемой в моих попытках работают удаленные станции на 144МГц.

Чтобы улучшить свое положение, я уговорил соседа любителям позволить мне модифицировать их оснастки, и в результате значительное улучшение возможностей DX — и серия статей. Время от времени я все еще получаю вопросы об этих статьях, так что теперь они доступны здесь:

Введение: Английский / / Deutsch
Модификации для TS-700: Английский / / Deutsch / / Шведский
Модификации для IC-211 / IC-245: Английский / / Deutsch
Модификации для FT-221: Английский / / Deutsch / / Шведский
Модификации для FT-225: Шведский / / английский
Качание щелчков на FT221 в качестве примера.Идеальная высокоскоростная кодировка ms можно сделать без каких-либо щелчков. Шведский / / Английский / / Deutsch
Модификации для FT-736: английский

Щелчки при манипуляции с AM напрямую связаны с формой сигнала огибающей. Хорошее теоретическое рассмотрение можно найти в статье Кевина Шмидта. Спектральный анализ импульса непрерывной манипуляции который вы можете найти на Страница ссылок W9CF. Если эта ссылка устарела, вы можете скачать статья в формате pdf отсюда с разрешения автора: нажмите.pdf (162770 байт) Статья Об занимаемой полосе излучения CW авторства Дуга Смита, которое можно найти на сайт KF6DX более практично и показывает то же самое. На случай, если ссылка устарела, есть копия здесь с разрешения автора: О занимаемой полосе пропускания по KF6DX В этой статье также указывается, что в справочнике ARRL есть оптимальных форм волны манипуляции, которая ограничена огибающими, сформированными одним Связь RC.К сожалению, лечение в справочнике ARRL устарело и вводит в заблуждение. Ключи с экспоненциальной формой волны относятся к эпохе электронных ламп 50 лет назад, когда катодная манипуляция была нормой, но даже тогда были использованы лучшие решения с ЖК-фильтрами.

Щелчки клавиш часто возникают из-за амплитудной модуляции, азбука Морзе сама по себе является амплитудной модуляцией, и это очевидно из ссылок выше, как форма конверта RF связана к частотному спектру в случае чисто амплитудной модуляции.В реальном мире частота передатчика может нарушаться на момент закрытия или отпускания ключа. Если частотная / фазовая модуляция содержит высокие частоты, там будут щелчки FM-манипуляции, невидимые в конверте RF форма волны. В худшем случае, когда VCO теряет блокировку на некоторое время при нажатии клавиши, но фазовая модуляция может быть вызвана многими механизмами. Посмотри сюда Управление щелчками во временной области AM и FM

Любительские трансиверы часто используют ALC для улучшения среднего к максимальной мощности за счет короткой постоянной времени для ALC.Это в некоторой степени обсуждается в статье KF6DX. Это не лучшая практика, ALC должна быть мерой безопасности. только схема (TGC), которая устанавливает пиковую мощность чуть ниже максимальной безопасный уровень, а не модулятор AM, который модулирует сигнал SSB сделать мощность более постоянной во времени за миллисекунду масштабировать при добавлении боковых полос широкополосной модуляции. Щелкните здесь для просмотра спектров и обсуждения этой проблемы, основная причина брызг на любительских диапазонах.Отвратительный ALC.

Как примерно в 1970 году, когда начали появляться новые цифровые технологии. стать популярным (синтезатор частот) в ближайшие годы вероятно принесет много цифровых решений, которые недостаточный динамический диапазон для многих ситуации.

Свойства динамического диапазона характеризуются по-разному и часто не полностью, что затрудняет сравнить измерения, сделанные в разных местах. Эта ссылка Динамический диапазон измерительного приемника предлагает, как данные могут быть однозначно представлены.Измерения, необходимые для справедливого сравнения между также обсуждаются цифровые и аналоговые приемники. В Интермодуляционные характеристики третьего порядка приемника часто полностью характеризуется только IP3. Ссылка дает простую теорию с некоторыми изображениями осциллографа показаны формы интермодуляционных сигналов. Также обсуждается точность измерений и небольшие отклонения от простой теории, которые можно наблюдать в FT1000D.

Вот данные о производительности современных трансиверов.Ссылка содержит данные динамического диапазона для ряда современных любительские трансиверы в режиме приема и передачи.

Любительские трансиверы часто используют ALC для улучшения среднего к максимальной мощности за счет короткой постоянной времени для ALC. Это не лучшая практика, ALC должна быть мерой безопасности. только схема, которая выставляет пиковую мощность чуть ниже максимальной безопасный уровень, а не модулятор AM, который модулирует сигнал SSB сделать мощность более постоянной во времени за миллисекунду масштабировать при добавлении боковых полос широкополосной модуляции.Щелкните здесь для просмотра спектров и обсуждения этой проблемы, основная причина брызг на любительских диапазонах. Отвратительный ALC. Конечно, есть гораздо более серьезные брызги, вызванные оператором. ошибки, но для правильно работающих передатчиков брызги, связанные с ALC более проблематичен, чем брызги, вызванные нелинейностями усилителя, это связано с неадекватным дизайном и надеюсь этого не будет в новых любительских трансиверах. Проблемы ALC тесно связаны с регулированием мощности.Чрезмерная выходная мощность IC706MKIIG в режиме низкого энергопотребления это еще одна проблема, о которой должны знать владельцы этой установки.

Из приведенных выше ссылок должно быть ясно, что мое личное мнение что характеристики динамического диапазона трансивера должны быть лучше указано и измерено иначе, чем это было сделано традиционно. Следующие статьи, опубликованные в ДУБС на английском и немецком, а также на CQ VHF или в QEX дать подробное описание проблемы и как с ними бороться.

Динамический диапазон приемника DUBUS 4/2003, стр 9 — 39. Также в DUBUS TECHNIK VI и CQ VHF в двух частях. Часть 1 осень 2004 г. и часть 2 зима 2005 г.

Тестирование передатчика DUBUS 2/2004, стр. 9 — 45. Также в CQ VHF из двух частей. Часть 1 Весна 2005 г. и часть 2 Лето 2005 г.

Реальный динамический диапазон современных любительских трансиверов DUBUS 2/2005, стр. 22 — 37. Также в CQ VHF Fall 2005.

Блокировка динамического диапазона в приемниках QEX, март / апрель 2006 г., стр. 35 — 39.

IMD в цифровых приемниках QEX, ноябрь / декабрь 2006 г., стр. 18–22.

Загрязнение диапазона от любительских передатчиков DUBUS 3 2013, стр. 76 — 84.

Обработка речи

Человеческий голос имеет очень высокий коэффициент амплитуды, высокую пиковую мощность. по сравнению со средней мощностью. Наши каналы связи ограничены пиковой амплитудой, которая не должно быть превышено, и по этой причине искажать голосовой сигнал таким образом, чтобы уменьшить пик-фактор без слишком сильно ухудшает разборчивость.Вот статья на эту тему: ДУБУС 4 2005 Статья основана на выводах с голосовая метка

Шум боковой полосы в генераторах.

Измерения шума боковой полосы на генераторах не обязательно точны только потому, что используются профессиональные инструменты. Обертоны могут вызывать большие ошибки. Эта ссылка Боковой шум в генераторах показывает измерения на пяти различных генераторах. Некоторые хорошие, а некоторые с типичными ошибками дизайна.Это расследование, мотивированное отсутствием согласия между измерения, выполненные с помощью любительского оборудования, и измерения, выполненные с помощью ФСУП от Rohde and Schwarz. По ссылке показано, как измерить шум боковой полосы с точностью до нескольких десятых долей. дБ с любительским оборудованием. Ссылки со страницы обсуждают дизайн действительно хороших осцилляторов. а также распространенные ошибки проектирования. Linrad — двухканальный ресивер. При наличии соответствующего оборудования его можно использовать для получения корреляционных спектров. который можно использовать для расширения динамического диапазона для шума боковой полосы измерения на 20 дБ и более.Подробности здесь: Использование средних корреляционных спектров для измерения шума боковой полосы с помощью Linrad

сигналов EME, полученных с помощью огромной антенны

Во время конкурса ARRL EME 2001 я привез оборудование. Tobbe, SM5FRH, чтобы делать записи сигналов EME из его массива из 32 X-яги. Записи покрывают около 50% 5-часового времени (9 гигабайт). Эта ссылка ARRL2001 содержит информацию, извлеченную из этих записей а также ссылки на необработанные данные (сжатые) Этот материал дает очень хорошую картинку 144 МГц. Сигналы EME, как их амплитуда и поляризация меняются со временем.

Споры о цифровых режимах и CW при передаче слабых сигналов.

Новые цифровые режимы можно сделать намного более чувствительными, чем CW с кодом Морзе. Это значительно упростило получение диплома DXCC по EME. Некоторые операторы, которые уже сделали DXCC на 144 МГц или выше, сложным путем с кодировкой Морзе CW не очень в восторге от ситуации. Результатом стали жаркие дебаты.

Аргументы в дебатах бывают двух видов. Один — о честности конкуренции.Велосипед против Феррари, так сказать. Другой тип аргументов в дебатах касается целостность и достоверность контактов и носит технический характер.

Первый вопрос, честная конкуренция — это политика. Как найти компромисс между законными, но противоположными интересами между разные группы. С политикой лучше всего справляться с помощью цивилизованных дискуссий. Вот мой вклад: В EME нужны смешанные конкурсы

По техническим вопросам есть правильное или неправильное.Установление того, что правда, а что ложь, возможно, и как только это будет сделано, больше обсуждение не требуется.

Поскольку у меня есть некоторые ограничения в том, сколько времени я могу проводить с любительским радио — а эксперименты — мой главный интерес — Я не обещаю отвечать на каждое электронное письмо, которое приходит в мой почтовый ящик.

- –
- –
- –
- –
- –
–

- –
- –
- –
- –
- –
–

-,:,,

— —
