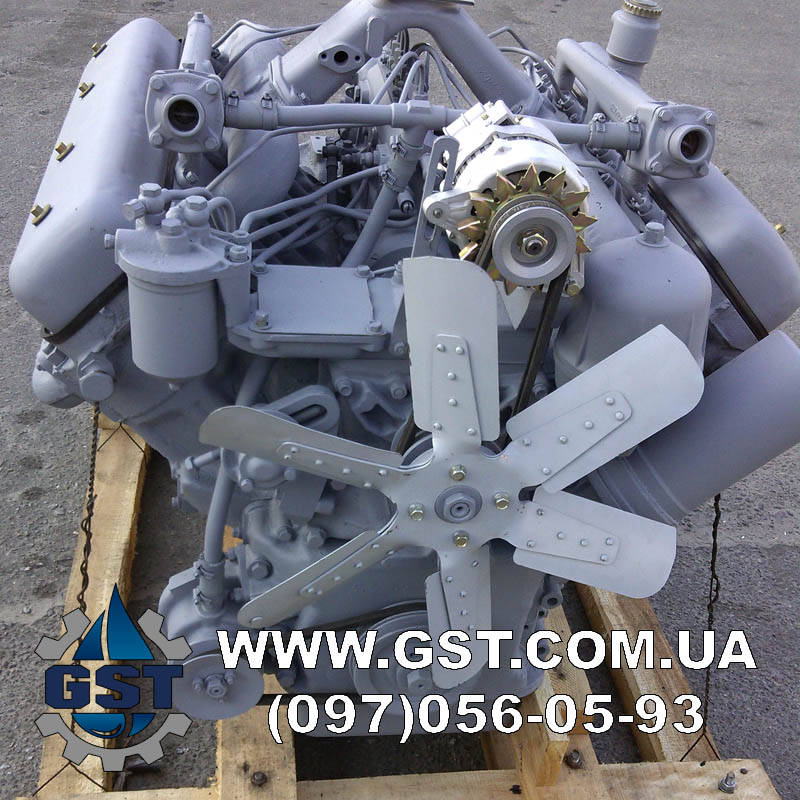

Обслуживание масляной системы ЯМЗ-238

Срок службы двигателя зависит от своевременного и тщательного проведения смазки, а также от сорта и качества применяемых масел и смазок Во избежание проникновения грязи в механизмы тщательно очищать места смазки и простирать масленки. Очистите заливную горловину от пыли и грязи. Выньте маслоизмерительный стержень 2 (рис. 1), вытрите его ветошью и вставьте в трубку до упора. Затем выньте стержень вновь и определите уровень масла: он должен находиться между метками «В» и «Н», ближе к метке «В». Если двигатель работал, проверку уровня масла следует проводить через 3… 5 мин после его остановки. Если уровень близок к метке «Н», долейте в заливную горловину 1, расположенную в передней части двигателя, за гидромуфтой привода вентилятора, свежее масло до нормы. При проверке уровня масла обратите внимание на его качество. Если на измерительном стержне через масляную пленку видны риски, масло пригодно для дальнейшего использования. Если риски плохо различимы из-за темного цвета масла, его надо заменить. Степень загрязненности масла можно оценить и по цвету масляного пятна на белой фильтровальной бумаге. Если только середина пятна черная, следует заменить фильтрующие элементы масляного фильтра и промыть колпак ротора центробежного фильтра, а если все пятно черное, масло следует заменить.

Смена масла и промывка системы смазки

Для удаления из картера вместе с маслом отложений сливать масло из прогретого двигателя, соблюдая меры безопасности. Для слива масла отвернуть сливную пробку на картере 3 и снять крышку маслозаливной горловины, предварительно очистив ее от пыли и грязи. После полного слива масла пробку завернуть. Залейте в двигатель промывочную смесь, состоящую из 10 л дизельного топлива и 6 л масла. Пустите двигатель и дайте ему поработать в течении 5 мин с минимальной частотой вращения коленчатого вала. Остановите двигатель и слейте промывочную жидкость.

Замените два сменных фильтрующих элемента и промойте в дизельном топливе колпаки масляного фильтра и фильтра центробежной очистки масла. Залейте свежее масло в двигатель. Масло заливать в двигатель через горловину на крышке головки цилиндров. Перед заливкой очистить горловину от пыли и грязи, проверить затяжку сливной пробки масляного картера: момент затяжки 140…160 Нм (14…16 кгс·м). Заливать масло из маслораздаточных колонок дозировочными пистолетами, а при отсутствии колонок – через воронку с сеткой из чистой заправочной посуды. Закрыть крышку горловины. В систему заливается 32 литра масла.

Смена фильтрующих элементов полнопоточного масляного фильтра

- 3. Нажать на замковую крышку 3 и, утопив ее в колпак 5 на 2 – 3 мм, повернуть на 45º, после чего она выйдет из зацепления с фланцем колпака.

Извлечь из колпака замковую крышку и фильтрующий элемент 4.

- 4. Промыть внутреннюю полость колпака дизельным топливом. Не допускается очистка даже чистой ветошью.

- 5. Установить в колпак новый фильтрующий элемент резиновой прокладкой наружу.

В отверстие прокладки установить замковую крышку, обеспечив правильное положение прокладки. Нажав на замковую крышку, утопить ее вместе с элементом в колпак и повернуть на 45º. В пазы крышки войдут выступы фланца колпака, после чего пружина отожмет крышку в рабочее положение.

- 6. Навернуть колпак с элементом на штуцер корпуса 1 и затянуть моментом 20…40 Нм (2…4 кгс·м).

- 7. На работающем двигателе убедиться в отсутствии течи масла через уплотнение колпака.

Через четыре замены фильтрующего элемента заменить уплотнительную прокладку 2.

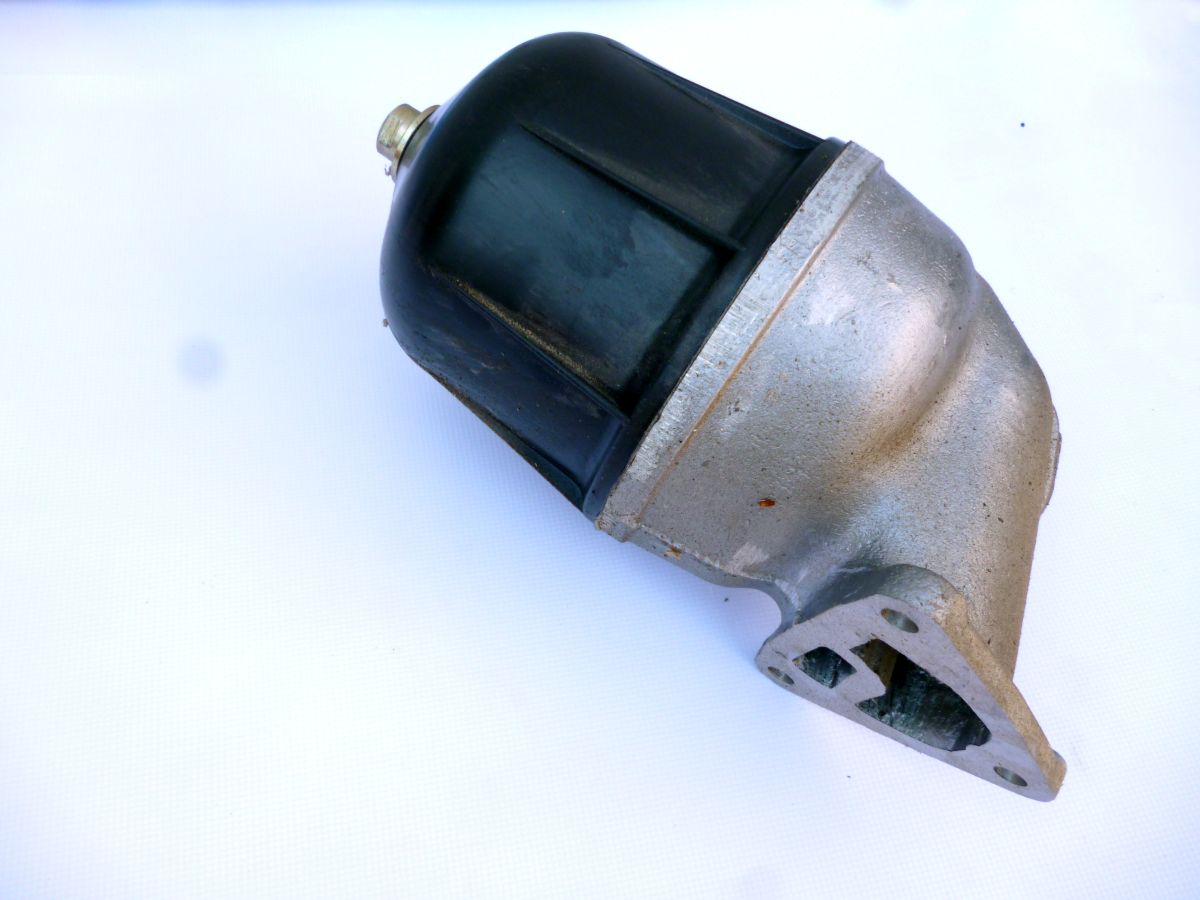

Промывка фильтра центробежной очистки масла

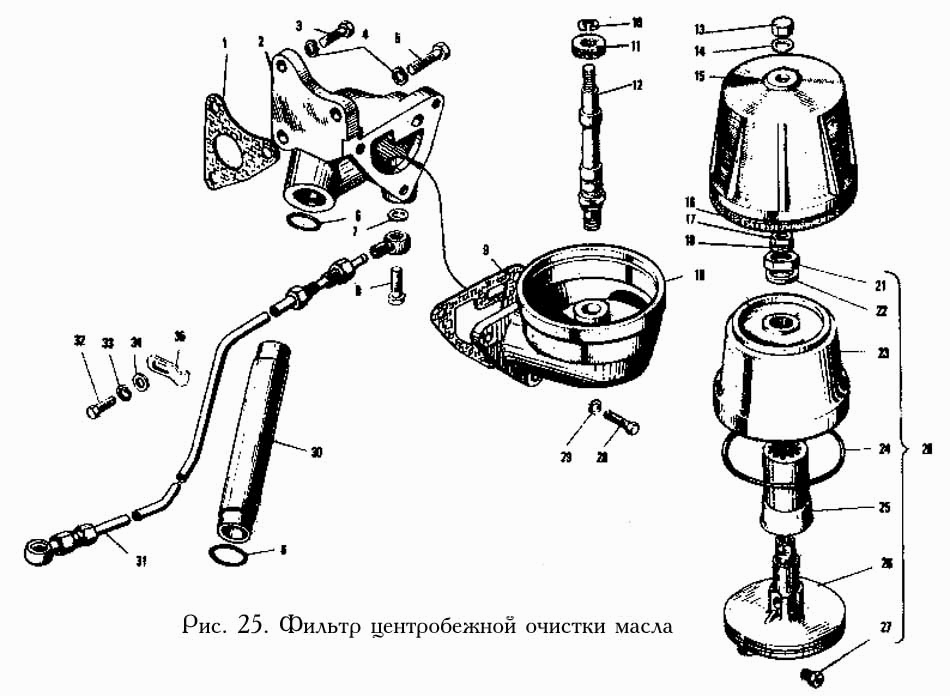

1. Отвернуть гайку колпака фильтра (рис.

4) и снять колпак. 2. Отвернуть гайку крепления ротора; снять ротор с упорной шайбой 9 (рис. 5).

- 3. Разобрать ротор, для чего отвернуть гайку 8, снять шайбу 7 и колпак 6 ротора.

- 4. Удалить из колпака 6 и с ротора 5 отложения и промыть их в дизельном топливе.

- 5. Собрать фильтр в обратной последовательности, проверив состояние прокладок 2 и 4, сопел 3 ротора и шайбы 12.

Если необходимо, прокладки заменить, а сопла ротора прочистить.

Обслуживание клапанов системы смазки

При возможном заедании редукционного клапана или дифференциального клапана системы смазки их необходимо снять, отвернув болты крепления. Клапаны промыть в дизельном топливе, не разбирая, и установить на место. При неисправностях (поломка пружины и др.) заменить клапан в сборе.

Смазка подшипников шкива натяжного устройства привода компрессора

Полость подшипников шкива натяжного устройства привода компрессора регулярно наполнять смазкой.

Смазку нагнетать механическим или ручным солидолонагнетателем через пресс-масленку (рис. 7), находящуюся на оси шкива со стороны блока цилиндров, до начала появления смазки через сальник на заднем торце шкива (4–5 ходов при заполнении ручным шприцем). Периодичность смазки 500 часов работы. Один раз в год рекомендуется промывать подшипники натяжного устройства в указанной ниже последовательности:

- 1. Отвернуть гайку крепления оси шкива натяжного устройства и гайку болта-натяжителя.

- 2. Вывернуть болт-натяжитель из оси шкива и снять шкив с осью.

- 3. Вывернуть три болта и снять крышку шкива.

- 4. Удалить из шкива старую смазку (не разбирая его) и промыть в керосине или дизельном топливе.

- 5. Заложить смазку в подшипники и в полость крышки и установить крышку на место.

- 6. Установить шкив с осью на место, надеть ремень, отрегулировать натяжение ремня и затянуть гайку и контргайку крепления оси.

- 7. Заполнить смазкой через пресс-масленку полость подшипников до начала появления смазки через сальники на заднем конце шкива.

Система охлаждения двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

Срок службы двигателя зависит от своевременного и тщательного проведения смазки, а также от сорта и качества применяемых масел и смазок. Во избежание проникновения грязи в механизмы тщательно очищать места смазки и простирать масленки. Проверка уровня масла и доливка Очистите заливную горловину от пыли и грязи. Выньте маслоизмерительный стержень 2 (рис. 1), вытрите его ветошью и вставьте в трубку до упора. Затем выньте стержень вновь и определите уровень масла: он должен находиться между метками «В» и «Н», ближе к метке «В». Если двигатель работал, проверку уровня масла следует проводить через 3… 5 мин после его остановки. Если уровень близок к метке «Н», долейте в заливную горловину 1, расположенную в передней части двигателя, за гидромуфтой привода вентилятора, свежее масло до нормы.

При проверке уровня масла обратите внимание на его качество. Если на измерительном стержне через масляную пленку видны риски, масло пригодно для дальнейшего использования. Если риски плохо различимы из-за темного цвета масла, его надо заменить. Степень загрязненности масла можно оценить и по цвету масляного пятна на белой фильтровальной бумаге. Если только середина пятна черная, следует заменить фильтрующие элементы масляного фильтра и промыть колпак ротора центробежного фильтра, а если все пятно черное, масло следует заменить.

Смена масла и промывка системы смазки

Пустите двигатель и дайте ему поработать в течении 5 мин с минимальной частотой вращения коленчатого вала. Остановите двигатель и слейте промывочную жидкость. Замените два сменных фильтрующих элемента и промойте в дизельном топливе колпаки масляного фильтра и фильтра центробежной очистки масла. Залейте свежее масло в двигатель. Масло заливать в двигатель через горловину на крышке головки цилиндров. Перед заливкой очистить горловину от пыли и грязи, проверить затяжку сливной пробки масляного картера: момент затяжки 140…160 Нм (14…16 кгс·м). Заливать масло из маслораздаточных колонок дозировочными пистолетами, а при отсутствии колонок – через воронку с сеткой из чистой заправочной посуды. Закрыть крышку горловины. В систему заливается 32 литра масла.

Регулировка ТНВД ЯМЗ-238

От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс.

Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования. Зачастую ТНВД описываемой марки регулируется на таких стендах:

НЦ-108 (ЧССР).
Стар-12.
Минор-8.

Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем. На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.

Смена фильтрующих элементов полнопоточного масляного фильтра

1. Отвернуть на 3–4 оборота колпак фильтра и слить масло через канал корпуса в подставленную тару. Для отвертывания колпака можно пользоваться ключом, как показано на рис. 2. 2. Отвернуть полностью и снять колпак 5 (рис. 2) фильтра. 3. Нажать на замковую крышку 3 и, утопив ее в колпак 5 на 2 – 3 мм, повернуть на 45º, после чего она выйдет из зацепления с фланцем колпака. Извлечь из колпака замковую крышку и фильтрующий элемент 4. 4. Промыть внутреннюю полость колпака дизельным топливом. Не допускается очистка даже чистой ветошью. 5. Установить в колпак новый фильтрующий элемент резиновой прокладкой наружу. В отверстие прокладки установить замковую крышку, обеспечив правильное положение прокладки. Нажав на замковую крышку, утопить ее вместе с элементом в колпак и повернуть на 45º. В пазы крышки войдут выступы фланца колпака, после чего пружина отожмет крышку в рабочее положение.

6. Навернуть колпак с элементом на штуцер корпуса 1 и затянуть моментом 20…40 Нм (2…4 кгс·м). 7. На работающем двигателе убедиться в отсутствии течи масла через уплотнение колпака. Через четыре замены фильтрующего элемента заменить уплотнительную прокладку 2.

Схема подключения

Во время монтажа ТНВД на силовой агрегат необходимо обратить внимание на то, чтобы метки полумуфты привода и опережения впрыска находились на одном уровне. Нужно правильно выставить все осевые зазоры между кулачками и торцами муфт и полумуфт, перед тем как окончательно затягивать крепежные болты. Величина зазоров не должна превышать 0,3 мм. После установки отрегулированного ТНВД на двигатель следует подключить топливоподводящие магистрали.

Главной особенностью схемы подключения топливного насоса высокого давления является правильная последовательность подключения топливных магистралей и форсунок.

Промывка фильтра центробежной очистки масла

1. Отвернуть гайку колпака фильтра (рис. 4) и снять колпак. 2. Отвернуть гайку крепления ротора; снять ротор с упорной шайбой 9 (рис. 5). 3. Разобрать ротор, для чего отвернуть гайку 8, снять шайбу 7 и колпак 6 ротора. 4. Удалить из колпака 6 и с ротора 5 отложения и промыть их в дизельном топливе. 5. Собрать фильтр в обратной последовательности, проверив состояние прокладок 2 и 4, сопел 3 ротора и шайбы 12. Если необходимо, прокладки заменить, а сопла ротора прочистить.

Устройство системы

Система смазки ЯМЗ 236 — комбинированная, масло подается самотеком, отдельные узлы смазываются разбрызгиванием либо принудительно, под давлением. К последним относятся детали, испытывающие максимальные механические нагрузки: Система питания двигателя ЯМЗ-236

подшипники шестеренок привода маслонасоса, распредвала, шатунные;
поршни;
втулки и некоторые другие узлы.

Остальные узлы моторного отсека, в том числе внутренние стенки цилиндров и кулачки распределительного вала обрабатываются маслом, которое вытекает из подшипников коленвала и автоматически разбрызгивается при движении шатунов. Система смазки двигателя ЯМЗ работает в тесном контакте с топливной системой.

ГРУЗОВЫЕ АВТОМОБИЛИ ГАЗ, ЗИЛ, КАМАЗ, УРАЛ, МАЗ, КРАЗ

_________________________________________________________________________________________

Устройство и техобслуживание системы смазки дизеля Маз-5551, 5335

Система смазки двигателя ЯМЗ-236 автомобилей Маз-5551, 5549, Маз-5335, 5336, 5337 (рис. 24) смешанная — под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники, поршневые пальцы, подшипники распределительного вала, втулки коромысел, втулки толкателей, наконечники штанг толкателей, подшипники масляного насоса и его привода; разбрызгиванием смазываются зеркало гильз цилиндров, кулачки распределительного вала, шестерни привода агрегатов и подшипники качения.

Масло засасывается из поддона картера двигателя Маз-5551, 5549, Маз-5335, 5336, 5337 через заборник шестеренчатым насосом (рис. 25), состоящим из двух секций — основной и радиаторной. Основная (нагнетательная) секция насоса подает масло в основную масляную магистраль через последовательно включенный фильтр грубой очистки (рис. 26). В корпусе фильтра грубой очистки Маз-5551, 5549, Маз-5335, 5336, 5337 установлен перепускной клапан 19 (см. рис. 24), который при разности давлений до и после фильтра, равной 2,0—2,5 кГ/см2 (при загрязнении элемента фильтра), открывается, и масло, минуя фильтр, поступает в масляную магистраль. После фильтра масло поступает в центральный масляный канал, а оттуда по каналам в блоке цилиндров — к подшипникам коленчатого и распределительного валов. От подшипников коленчатого вала через систему каналов в коленчатом валу и шатунах масло подается к подшипникам верхних головок шатунов. От распределительного вала масло пульсирующим потоком направляется в канал оси толкателей и оттуда по каналам в толкателях, по полым штангам и сверлениям коромысел ко всем трущимся парам привода клапанов.

Рис. 24. Схема системы смазки дизеля ЯМЗ-236 грузовиков Маз-5551, 5549, Маз-5335, 5336, 5337 1 — фильтр тонкой очистки масла; 2 — слив масла в поддон картера; 3 — маслозаливная горловина; 4 — коромысло; 5 — штанга толкателя; 6 — шатун; 7 — центральный масляный канал; 8 — коленчатый вал; 9 — сливной клапан; 10 — возврат масла из масляного радиатора в поддон картера; 11 — подача масла к масляному радиатору; 12 — предохранительный клапан радиаторной секции насоса; 13 — редукционный клапан; 14 — радиаторная секция насоса; 15 — нагнетательная секция насоса; 16 — поддон картера; 17 — распределительный вал; 18 — ось толкателей; 19 — перепускной клапан фильтра грубой очистки; 20 — фильтр грубой очистки; I — подача масла под большим давлением; II — всасывание масла; III — слив масла и смазка деталей самотеком. Параллельно основной масляной магистрали, после фильтров грубой очистки, включен центробежный фильтр тонкой очистки масла (рис. 26), который пропускает до 10% масла, проходящего через систему смазки.

Очищенное масло сливается в поддон. Нагнетательная секция масляного насоса Маз-5551, 5549, Маз-5335, 5336, 5337 снабжена редукционным клапаном 13 (см. рис. 23), перепускающим масло в поддон при давлении на выходе из насоса более 7,0—7,5 кГ/см2. В корпусе радиаторной секции насоса установлен предохранительный клапан 12, отрегулированный на давление 0,8—1,2 кГ/см2. Для стабилизации давления в системе смазки на нижней плоскости блока цилиндров установлен сливной клапан 9, отрегулированный на начало открытия при 4,7—5,0 кГ/см2. Рис. 25. Масляный насос Маз-5551, 5549, Маз-5335, 5336, 5337 1 — приставка корпусов секций; 2 — ось ведомых шестерен; 3 — корпус нагнетающей секции; 4 — ведомая шестерня нагнетающей секции; 5 — редукционный клапан; 6 — регулировочные шайбы; 7 — ведущая шестерня нагнетающей шестерни; 8 — ведущий валик нагнетающей и радиаторной секций; 9 — шестерня привода масляного насоса; 10 — ось промежуточной шестерни; 11 — промежуточная шестерня; 12 — упорный фланец; 13 — втулка; 14 — установочная втулка корпуса секций; 15 — ведущая шестерня радиаторной секции; 16 — корпус радиаторной секции; 17 — ведомая шестерня радиаторной секции; 18 — предохранительный клапан; 19 — стопорный шарик.

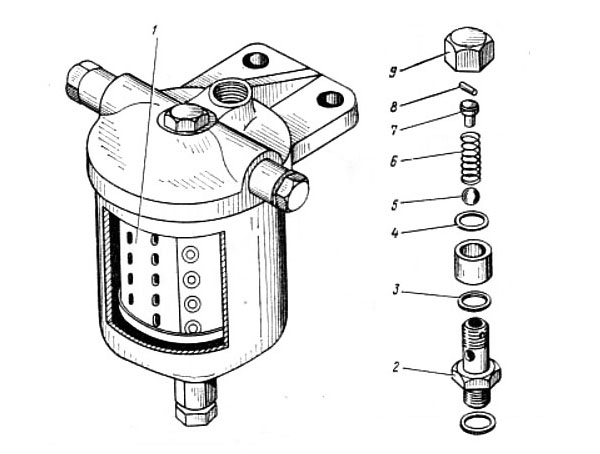

Фильтр тонкой очистки масла Маз-5551, 5549, Маз-5335, 5336, 5337 — центробежного типа (центрифуга) имеет реактивный привод от масла, поступающего под давлением из масляной магистрали и тангенциально вытекающего из корпуса через два сопла 22 (см. рис. 27). При вращении ротора 11 механические частицы, находящиеся в масле, отбрасываются к внутренней полости колпака 10, образуя плотный осадок, удаляемый при разборке фильтра. Очищенное масло сливается в картер двигателя. Масляный радиатор Маз-5551, 5549, Маз-5335, 5336, 5337 — трубчатый, воздушного охлаждения, расположен впереди радиатора водяного охлаждения. Включают масляный радиатор при температуре воздуха 15°С и выше, открывая краник, расположенный на левой стороне блока цилиндров. В тяжелых условиях эксплуатации масляный радиатор следует включать и при более низких температурах воздуха. Во всех других случаях он должен быть выключен. Рис. 26. Фильтр грубой очистки масла Маз-5551, 5549, Маз-5335, 5336, 5337 1 — корпус фильтра; 2 и 7 — прокладки фильтрующего элемента; 3 — прокладка колпака; 4 — колпак фильтра; 5 — фильтрующий элемент; 6 — крышка фильтрующего элемента; 8 — перепускной клапан; 9 — пружина клапана; 10 — пружина сигнализатора; 11 — шток сигнализатора; 12 — контакт; 13 — регулировочная шайба; 14 — болт крепления колпака; 15 — пружина; 16 — пробка сливного отверстия.

Рис. 27. Фильтр центробежной очистки масла Маз-5551, 5549, Маз-5335, 5336, 5337 1 — колпак фильтра; 2 и 7 — шайбы; 3 — колпачковая гайка; 4 — гайка кропления ротора; 5 — упорная шайба; 6 — гайка ротора; 8 — сетка; 9 и 16 — втулки ротора; 10 — колпак ротора; 11 — ротор; 12 — заборная трубка; 13 — отражатель; 14 — уплотнительное кольцо; 15 — прокладка колпака; 17 — стопорное кольцо; 18 — подшипник; 19 — ось ротора; 20 — корпус фильтра; 21 — штифт; 22 — сопло ротора. Для слива масла в поддоне картера двигателя имеются два отверстия, закрытые пробками. Неисправности системы смазки двигателя ЯМЗ-236 автомобилей Маз-5551, 5549, Маз-5335, 5336, 5337 и их устранение Прежде чем искать причину повышенного или пониженного давления масла в системе смазки, необходимо убедиться в исправности указателя давления масла. Для этого подключить к системе смазки Маз-5551, 5549, Маз-5335, 5336, 5337 контрольный указатель давления масла и сличить его показания с показаниями проверяемого указателя.

Вода в масле может быть обнаружена при сливе масла из поддона картера в стеклянный сосуд (около 200 см3 масла) и отстое его в течение 1 ч. Если после отстоя на дне сосуда будет виден прозрачный слой, это укажет на наличие воды в масле. Такую смазку следует слить. Просачивание воды между стенками форсунок и головкой цилиндров обнаруживают по выделению капель в месте соединения форсунки с головкой при 1800—2000 об/мин коленчатого вала двигателя. Подтекание воды вследствие недостаточного уплотнения, создаваемого прокладкой головки цилиндров, обнаруживают по коррозии стыковых поверхностей. Основными причинами повышенного расхода масла являются: — утечка масла через различные соединения или через передний и задний сальники коленчатого вала; — значительное выгорание масла вследствие износа или поломки поршневых колец; — закоксовывание прорезей в маслосъемных кольцах и отверстий в поршне, износ или задир поверхности гильз цилиндров, загрязнения масляного радиатора, износ поршневых канавок по высоте.

— унос масла воздухом из компрессора в систему привода тормозов. Первоначально проверить (при температуре масла не ниже 80°С и 1800—2000 об/мин коленчатого вала), нет ли течи масла через внешние соединения двигателя. На этом режиме двигатель Маз-5551, 5549, Маз-5335, 5336, 5337 должен работать 10—15 мин. Перед проверкой весь двигатель должен быть насухо вытерт. После этого внимательно осмотреть все соединения маслопроводов и в случае необходимости устранить подтекание масла. После устранения подтекания масла дать двигателю поработать не менее 8 ч и проверить расход масла. Синий оттенок отработавших газов указывает, что повышенный расход масла происходит вследствие сгорания его в цилиндрах двигателя из-за сильного износа гильз и поршневых колец. Наличие масла в системе привода тормозов Маз-5551, 5549, Маз-5335, 5336, 5337 обнаруживают при выпуске конденсата из воздушного баллона. Уровень масла может повышаться в результате попадания в него воды или топлива. Чтобы определить причину попадания топлива в масло, необходимо снять крышки головок цилиндров и тщательно протереть места присоединения топливопроводов к форсункам.

Затем пустить двигатель и дать ему поработать 3—4 мин при 1700 — 1900 об/мин коленчатого вала. По каплям топлива, которые появятся в соединениях топливопроводов, определяют место пропуска топлива. Если топливо не просачивается, а масло разжижается, снять форсунки и проверить их герметичность на приборе. Техническое обслуживание системы смазки Маз-5551, 5549, Маз-5335, 5336, 5337 Для нормальной работы системы смазки Маз-5551, 5549, Маз-5335, 5336, 5337 рекомендуется следующее: Проверять уровень масла в картере двигателя ежедневно при помощи маслоизмерительного стержня на неработающем двигателе (не раньше чем через 5 мин после его остановки) при горизонтальном положении автомобиля. Если уровень масла находится близко от нижней метки Н на маслоизмерительном стержне, необходимо долить свежее масло до верхней метки В. Постоянно контролировать давление масла в системе смазки. Давление масла на прогретом двигателе ЯМЗ-236 автомобилей Маз-5551, 5549, Маз-5335, 5336, 5337 должно составлять 4—7 кГ/см2 при 2100 об/мин и не менее 1 кГ/см2 при минимальных оборотах холостого хода.

Работу двигателя при давлении ниже 3,5 кГ/см2 под нагрузкой и ниже 0,5 кГ/см2 при минимальных оборотах холостого хода допускать нельзя. При падении давления ниже допустимого остановить двигатель и устранить причину снижения давления масла, так как недостаточное количество масла, поступающего к трущимся поверхностям деталей, может привести к отказу двигателя в работе. Менять масло в картере двигателя Маз-5551, 5549, Маз-5335, 5336, 5337 через одно ТО-1 сразу же после работы при хорошо прогретом двигателе. В этом случае грязь, отстой и посторонние частицы будут удалены вместе с отработавшим маслом. Масло сливают через сливное отверстие поддона. После заливки масла в картер рекомендуется пустить двигатель на 5—10 мин для нагнетания масла в систему. Затем остановить двигатель, проверить уровень и при необходимости долить масло до уровня верхней метки маслоизмерительного стержня. Двигатель заправляется чистым, соответствующим сезону маслом через маслозаливную горловину. Заливать масло лучше всего из колонок дозировочными пистолетами.

При отсутствии колонок масло заливать из чистой посуды через воронку с сеткой. Закончив работы по смене масла в картере, проверить на работающем двигателе все наружные соединения системы смазки и при наличии течи устранить ее. Промывать фильтр грубой очистки масла Маз-5551, 5549, Маз-5335, 5336, 5337 при каждой смене масла в картере двигателя. Порядок промывки следующий: — слить масло из фильтра, для чего отвернуть пробку сливного отверстия; — отвернуть болт колпака фильтра и снять колпак, верхнюю крышку и фильтрующий элемент; — поместить на 3 ч (не менее) фильтрующий элемент в ванну с растворителем — бензином или четыреххлористым углеродом. — мягкой волосяной щеткой промыть фильтрующие элементы в ванне с растворителем; — поместить фильтрующие элементы в ванну с чистым бензином или четыреххлористым углеродом, прополоскать и затем продуть сжатым воздухом. — Фильтрующий элемент Маз-5551, 5549, Маз-5335, 5336, 5337 можно очистить, поместив его в ванну с кипящим 10-процентным водным раствором каустической соды, затем промыть в дизельном топливе и продуть сжатым воздухом.

— В зависимости от степени загрязнения фильтрующих элементов время пребывания их в кипящем растворе должно быть от 30 мин до 6 ч; — промыть в дизельном топливе колпак фильтра; — собрать фильтр и тщательно затянуть болт колпака. Промывать фильтр центробежной очистки масла Маз-5551, 5549, Маз-5335, 5336, 5337 при каждом ТО-1 и при смене масла в картере двигателя. Для этого необходимо: — отвернуть гайку колпака фильтра и снять колпак фильтра, упорную шайбу ротора и ротор в сборе; — разобрать ротор, отвернуть гайку ротора, снять шайбу и колпак ротора; — очистить внутреннюю поверхность колпака ротора и ротор от отложений и промыть их дизельным топливом; — проверить состояние прокладки колпака, сопл, ротора, упорной шайбы ротора и положение сетки. При необходимости заменить прокладку, поставить сетку в нормальное положение и прочистить сопла ротора; — собрать фильтр в обратной последовательности. _________________________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________
