Что делает реле стартера: Что такое реле стартера?

Содержание

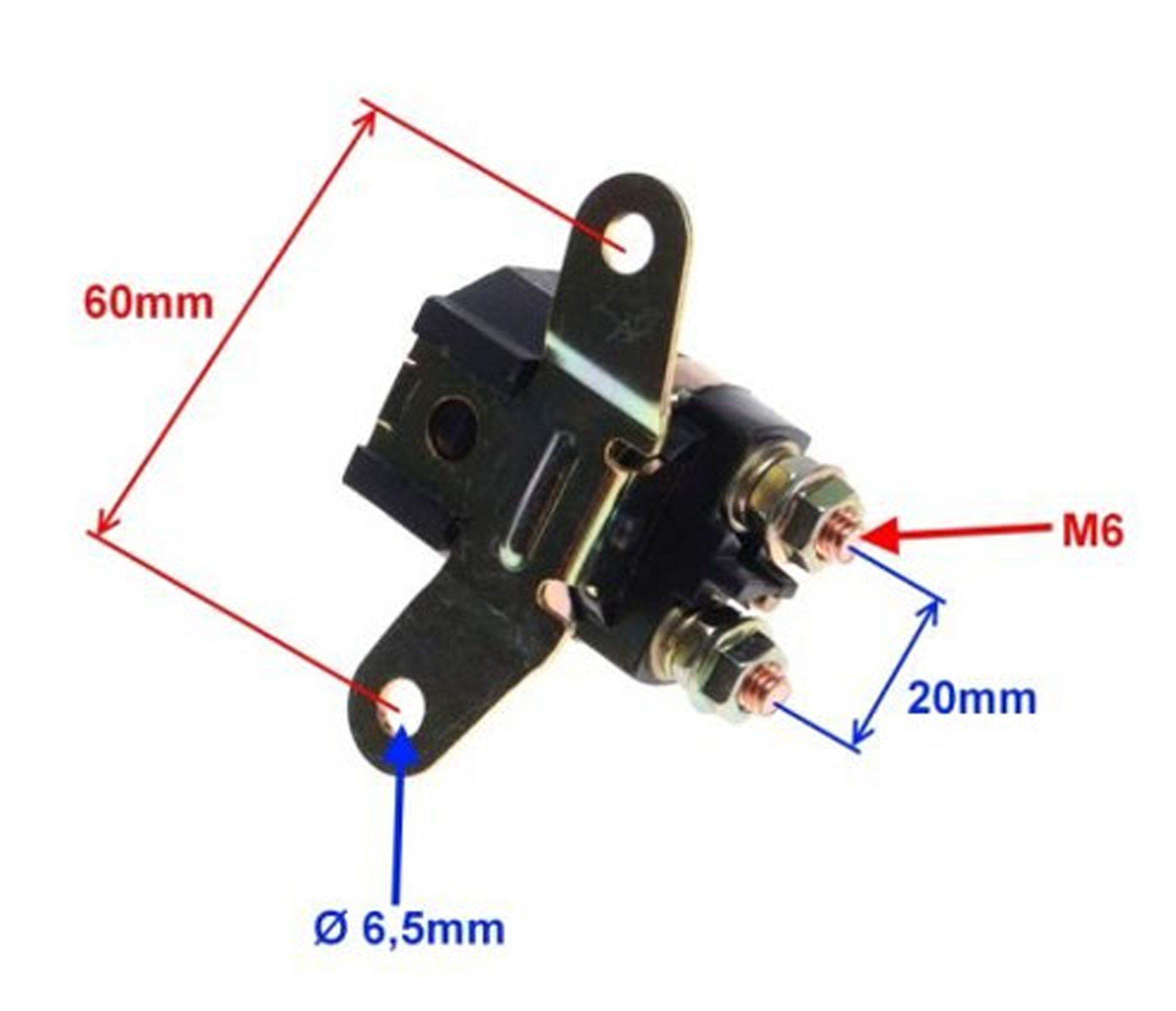

Что такое реле стартера?

  • 18899 просмотров

Посмотреть реле стартера в каталоге «АВТОмаркет Интерком»

Втягивающее реле в стартере автомобиля подает ток на мотор самого стартера, а также выталкивает бендикс стартера. Таким образом, когда стартер начинает крутиться, то бендикс стартера должен вытолкнуться. Реле стартера считают простым прибором. Но в случае, когда он по каким-то причинам не работает, то автомобиль просто не завести, особенно если вы ездите на машине с коробкой автомат.

 Как устроено реле стартера и каким образом оно работает?

Втягивающее реле в стартере является частью зацепления венца маховика с бендиксом. Электромагнитизм – это основные принципы его работы. На сердечник в виде полой трубки, в которой помещён якорь, намотана специальная проволока-обмотка. Ток в катушке активизирует специальное электромагнитное поле, под влиянием которого якорь начинает входить в сам сердечник.

У стартера в состав втягивающего реле входят разные корпуса, якоря, магниты

с 2-мя обмотками, возвращающая пружина и специальные контакты. Магнит внешне выглядит в виде двух катушек: одна катушка держит, другая втягивает. Та катушка, которая удерживает объединена с выводом управления и стыкуется с корпусом. Втягивающая - с клеммой управления и электрическим двигателем.

Когда питается контакт управления стартера, в катушке наводится магнитная индукция, которая может создать магнитное поле. Оно действует на якорь, который начинает работать с возвратной пружиной - сжимать ее. Тут же якорь начинает крутить бендикс, который соединяет стартер с автомобильным аккумулятором автомобиля (АКБ).

В то время, когда замыкание контактов, втягивающая обмотка запитывается от плюсовой клеммы. В итого, ток перестаёт генерироваться на катушке, но якорь продолжает оставаться внутри под воздействием созданного поля удерживающей катушки. После запуска двигателя питание отключается и возвратная пружина выталкивает якорь на исходную позицию. Контакты размыкаются и бендикс выходит из зацепления.

Неисправности втягивающего реле

Главной причиной, по которой реле ломается и становится неисправным – это

выход из строя контактных пластин в самом реле, сгорание обмотки, усталость и неисправность самих материалов. Как можно узнать, что втягивающее реле неисправно?

1.  После того, как вы завели автомобиль, стартер не выключается, и так же быстро вращается. Появляется характерный звук – жужжание.

2.  После включения зажигания в стартовое положение щелчок включения можно услышать, но вращения нет.

3.  Автомобильный стартер после запуска начинает крутиться, но в холостую – он не вращает двигатель автомобиля.

 Зачем служит реле стартера мы вам рассказали, если вам требуются новые автозапчасти для электрооборудования автомобиля, то обратитесь в магазины запчастей для иномарок и автомобилей ваз компании «АВТОмаркет Интерком». Для замены реле в автомобиле обратитесь в наш /">автосервис на ул. Пономарева, 25.

Реле стартера: описание,назначение,устройство,ремонт,фото,видео

Движение любого автомобиля начинается с запуска двигателя

. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

  • перераспределяет энергию между стартером и электромагнитным реле;
  • подаёт шестерни бендикса;
  • синхронизирует узлы стартера,
  • возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

  • Электрический мотор постоянного тока;
  • Бендикс;
  • Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

  • Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
  • Синхронизация работы всех узлов при запуске двигателя;
  • Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
  • Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе).

Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

  • перегорание катушки,
  • механические повреждения,
  • естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

  • После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
  • При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
  • Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

  • Ваз 2109,
  • Ваз 2106,
  • Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа.

Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

  • Отключите питание от аккумуляторной батареи.
  • Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.
  • Открутите гайку щёточного узла.
  • Снимите контакт с болта.
  • Открутите стяжные винты. Именно они соединяют реле с массой авто.
  • Открутите торцы гаек.
  • Разделите устройство напополам.
  • Осуществите замену сердечника.
  • Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия


ПОХОЖИЕ СТАТЬИ:

  • Многоручьевые кленовые ремни — особенности применения
  • Качественный ремонт гидромолотов своими руками
  • Посчитали, сколько месяцев мы копим на б/у авто
  • Ауди a4 b7 технические характеристики, двигатели,описание предохранителей.
  • Опель Мерива b: описание,отзывы,технические характеристики,цена,фото,видео
  • 5 маленьких грузовиков с хорошим топливным расходом
  • Шведы открыли первую электрическую дорогу для грузовых автомобилей
  • Мерседес Вито 2020 в трех компоновках: пассажирской (Tourer), грузопассажирской (Mixto) и грузовой (Panel Van)
  • Шесть автомобилей для заездов на ускорение, построенных в СССР
  • 2017 Германия: общее количество зарегистрированных автомобилей
  • 2018 BMW 4-й серии купе 440i — технические характеристики
  • Как выбрать самый экономичный кроссовер по расходу топлива?

Как проверить реле стартера

Реле стартера важная деталь, отвечающая за включение двигателя автомобиля, синхронизацию работы всех деталей и распределение электроэнергии. Проверить его работоспособность не сложно, однако требует выполнения всей инструкции.Реле стартера важная деталь, отвечающая за включение двигателя автомобиля, синхронизацию работы всех деталей и распределение электроэнергии. Проверить его работоспособность не сложно, однако требует выполнения всей инструкции.

Содержание статьи:


Стартуя двигатель автомобиля, не каждый водитель задумывается, с чего начинается этот непростой процесс. Реле стартера играет не последнюю роль в этой цепочке, а его поломка зачастую останавливает автомобиль. Процесс замены не столь сложный как кажется на первый взгляд, но для этого рассмотрим составные части, принцип работы и сам процесс ремонта.

Понятие и принцип работы реле стартера

Втягивающее или тяговое реле стартера необходимый атрибут каждого автомобиля. Оно работает в паре со стартером двигателя и выполняет важную функцию. В механизме запуска двигателя помимо реле стартера присутствуют шестерня и маховик. Именно посредством реле стартера шестерня и маховик зацепляются и в момент запуска выводиться из зацепления. Это необходимо для того, чтобы сам стартер работал правильно и служил долго.

Втягивающее реле стартера состоит из таких основным компонентов, как корпус реле, якорь, пружина, обмотки с электромагнитом и пара контактов.

Принцип работы реле стартера состоит в том, что при включении ключа зажигания образуется магнитное поле, которое перемещает якорь в корпус. Затем магнитное поле перестает действовать, однако катушка создает свое поле, не позволяющее якорю вернуться в исходное положение. Затем вместе с якорем перемещается шестерня бендикса, и наконец происходит его зацепление с маховиком.

После этого происходит замыкание контактных пар, вследствие чего образуется ток, который начинает вращать ротор вместе с маховиком. Для того, чтобы отцепить шестерню вместе с якорем, в действие приходит реле стартера. С его помощью отключается магнитное поле, и таким образом якорь вместе с шестерней приходят в изначальное положение.

Основные неисправности реле стартера

Как и любая другая деталь, у реле стартера могут возникнуть технические неполадки в работе. Они могут проявляться следующим образом. Самая явная причина неисправности состоит в том, что стартер попросту не срабатывает и таким образом двигатель не запускается. Противоположная проблема состоит в том, что стартер не прекращает свою работу после запуска двигателя.

Это также сигнализирует о проблеме в механизме. Также зачастую у стартера недостаточно оборотов, чтобы раскрутить маховик и таким образом включить его. Еще одним поводом для беспокойства служит отсутствие щелчка при срабатывании ключа зажигания, который сигнализирует о том, что якорь был втянут в корпус, и шестерня зацеплена с маховиком. Если его нет, значит механизм не сработал. Однако бывают случаи, когда щелчок срабатывает, однако устройство стартера так и не заработало. Проблема скорей всего кроется в выгорании контактных пар.Причин для вышеперечисленных проблем может быть множество. В первую очередь, в глаза может бросаться явный износ деталей, которые не дают стартеру правильно работать. В данном случае решением проблемы служит замена деталей. Также могут перегорать контактные пары или обмотки, как было указано выше. Для устранения неполадок, как и в первом случае необходима полная замена деталей. Кроме этого, якорь может продвигаться в корпус с некоторой задержкой и трудностями.

Как проверить реле стартера

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает.

В первую очередь, необходимо проверить, слышен ли щелчок при включении ключа зажигания. Его отсутствие свидетельствует о том, что сам механизм реле стартера не срабатывает. В таком случае необходимо произвести полную замену устройства.


Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения.

Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии. Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы.

Также не лишним будет провести полную диагностику автомобиля с помощью персонального сканера. К примеру, это можно сделать недорогим мультимарочным устройством Rokodil ScanX.

Устройство проанализирует данные и в случае обнаружения ошибок укажет на проблемный элемент. С помощью такой диагностики можно выявить дефекты в подвеске, шинах, раме и блоке мостов. Сканер совместим с большинством автомобилей начиная с 1996 года выпуска, при наличии ODB2 разъема для подключения. Информация выводится на экран вашего телефона либо планшета с подробным описанием неисправности.

Как заменить реле стартера

Произвести замену втягивающего реле стартера можно самому, строго выполняя все инструкции. При работе по замене деталей или замене самого реле стартера следует очищать их от грязи, так как они могут ухудшить дальнейшую работу и привести к замыканию. Замена реле стартера начинается с его снятия с автомобиля. Эта процедура довольно непроста.

Для этого автомобиль размещаем в осмотрительную яму. Процедуру замены начинаем с отключения всей проводки, посредством откручивания гаек в целях безопасности. Затем откручиваются верхние и нижние болты, с помощью которого крепится стартер и реле.

Далее устанавливаем новое устройство. Делать следует это в строгом обратном порядке. Наконец следует подсоединить проводку и затем проверить работоспособность всего устройства.

Стоимость ремонта реле стартера автомобиля

Проделать всю работу по проверке и замене реле стартера можно в любом автосервисе. Данная процедура будет надежнее, так как выполняться будет квалифицированными специалистами. Стоимость данной услуги стартует от $10 и выше. Стоимость самой детали реле стартера колеблется в пределах от $10 до $25 в зависимости от модели автомобиля и качества механизма. Если же брать иномарку, то цена может быть и выше $50.

Видео замены реле стартера ВАЗ:

Втягивающее реле стартера - назначение, проверка и ремонт

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для "прикуривания", которые оснащены "крокодилами".
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
    • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
    • если признаки "жизни" отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепления крышки корпуса.
  • Иногда необходимо дополнительно отпаять концы обмотки.
  • Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
    • в первом случае поможет замена контактов,
    • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
  • Теперь останется собрать втягивающее реле и проверить его работоспособность.
  • Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

как проверить, ремонт, схема подключения

Усаживаясь в машину, первым делом мы запускаем двигатель при помощи стартера. Этот механизм представляет собой основной агрегат пусковой системы, его задача – раскрутить коленвал до определенной частоты, необходимой для запуска мотора автомобиля.

А что же делать, если стартер не срабатывает и машина не заводится? Для того, чтобы правильно оценить сложившуюся ситуацию, определить возможную поломку и исправить ее, надо понимать устройство и принцип действия пусковой системы авто.

Одним из слабых мест в этой системе является втягивающее реле стартера.

Стартер представляет собой устройство в виде металлического цилиндра небольшой длины (15 – 20 см) и диаметра (7 – 10 см). К корпусу механизма подключается втягивающее реле. Место, где находится пусковой блок – соединение двигателя и коробки переключения передач автотранспортного средства. Крепится стартер при помощи болтового соединения.

Тор-5 зарубежных производителей стартеров.

№ п/пНаименованиеСтрана
1BoschГермания
2DensoЯпония
3DensoБеларусь
4FenoxБеларусь
5ValeoФранция

Среди остальных изготовителей, пользующихся уважением, можно выделить таких, как CARGO (Дания), UNIPOINT (Великобритания), WPS (США), Protech  (Франция). Есть и отечественные, вполне неплохие, бренды –

  • КЗАТЭ (г.Самара),
  • Eltra (г.Ржев),
  • СтартВОЛЬТ (г.Санкт-Петербург).

Втягивающее реле: функции и принцип работы

Вся пусковая система состоит из трех конструктивных элементов: электродвигатель, бендикс и тяговое реле, где последние два выполняют роль вспомогательных механизмов. Передача крутящего момента от электрического двигателя к зубчатому венцу мотора автомашины производится при помощи бендикса, обеспечивая пуск двигателя.

Втягивающее (тяговое) реле – небольшое устройство, выполняющее очень важные функции в организме автомобиля, а именно

  • осуществляет перераспределение энергии между электромагнитным реле и самим стартером;
  • осуществляет зацепление шестерней бендикса;

  • убирает бендикс от маховика при выключении двигателя.

Для начала работы силового агрегата необходимо времени совсем чуть-чуть. За этот короткий промежуток реле придерживает шестерни бендикса и маховик в зацеплении, одновременно вращая коленчатый вал до того момента, когда произойдет запуск.

В случае удержания в таком положении больше, чем нужно времени, можно сломать устройство, если меньше, то двигатель не сможет завестись.

Основные неисправности реле и способ их устранения

Наиболее распространенная проблема со стартером – механизм отказывается совсем работать: не щелкает и якорь не вращается. Причинами такого поведения узла могут быть как электрические, так и механические факторы.

Электрические

  • отсутствие разряда от аккумуляторной батареи (АКБ). В данном случае необходимо проверить батарею на дефекты: окисление контактов, разрушение пластин или повреждение корпуса. В зависимости от степени тяжести есть два варианта спасения – подзарядка батареи и ее замена на новую;
  • окислились провода на АКБ. Нужно просто зачистить контакты. Для этого используют наждачную мелкозернистую бумагу или обычную зубную щетку. Выполнять очистку наконечников следует очень осторожно, дабы не повредить наружный слой;
  • недостаточное натяжение наконечников;
  • обрыв электроцепи между замком зажигания и стартером. Проводится восстановление поврежденного участка цепи;
  • замыкание в обмотке реле. Устраняется путем перемотки или полной ее замены;
  • заедает якорь устройства. Необходимо поставить новое втягивающее реле;
  • неисправность контактного элемента замка зажигания. Решается только путем замены на новую запчасть.

Механические – стартер работает, но коленвал не вращается и двигатель не заводится, либо появился посторонний шум и скрежет в работе стартерного механизма.

  • поломалась пробуксовая муфта;
  • произошло отцепление рычага отключения от оси;
  • буферная пружинка вышла из строя;
  • износ поводкового кольца;
  • стерлись зубья шестерней;
  • ослабились винты крепежа стартера;
  • расшатался фиксатор полюса.

Первые сигналы для беспокойства:

  • Стартер начинает запускаться не сразу, а после нескольких пробных вращений ключом. Это указывает на подгорание контактов втягивающего реле. Для устранения неисправности нужно зачистить контакты.
  • Стартерный механизм крутится, но слишком туго, АКБ при этом полностью заряжен. В этом случае надо обратить внимание на износ щеток или выработку подшипникового устройства.
  • После того, как двигатель завелся, стартер не сразу отключается. Это означает об износе зубьев шестеренок в бендиксе или венца маховика.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Отсутствие зажигания не всегда связано со стартерным устройством, это может быть перегоревшая электромагнитная схема или электрическая проводка, а также некорректная работа аккумуляторной батареи.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Диагностика, проверка и ремонт

Самые распространенные места, в которых кроется причина всех неприятностей с запуском двигателя – тяговое реле, якорь, пятаки, пужины, бендикс, генераторные щетки.

Виной всему служит предельная нагрузка на генератор при запуске мотора. По обмотке «пробегает» электроток в сотни Ампер. Сегодня нет специального оборудования для определения работоспособности генератора. Для этого используется мультиметр.

Перед проверкой тягового реле тестируют стартерный механизм в сборе и определяют возможную неисправность.

  • Заводят машину и прислушиваются к работе. Если слышны повторяющиеся щелчки, значит стартер работает исправно, а реле требует ремонта.
  • Открывают крышку капота и на стартере соединяют оба контакта. Если он продолжает работать (крутиться), то втягивающее реле действительно неисправно.
  • В случае трудного расположения стартерного устройства для его обслуживания, ничего не остается, как достать механизм и разобрать его.

Совет. При выполнении операций на работающем оборудовании, следует соблюдать технику безопасности, во избежание получения травмы.

  • Устройство очищают от грязи и обрабатывают контакты наждачной бумагой.
  • Укладывается стартер на открытую поверхность и подключается к источнику питания (АКБ). Реле должно включиться с характерным щелчком, в противном случае оно нуждается в замене. Дело в том, что большинство моделей автомобилей имеют в своей комплектации неразборные узлы.

Основное требование – выполнять точную последовательность операций, иначе, можно повредить другие системы или травмироваться. Последовательность работ заключается в следующем:

  • отключают питание от АКБ;
  • производят тщательную очистку узла;
  • откручивают крепление (гайку) щеток;
  • необходимо снять клемму с болта;
  • отключают массу автомобиля от втягивающего реле, откручивая стяжные винты;
  • выкручивают гайки по торцам стартера и рассоединяют его на две половины
  • производят замену сердечника;
  • все операции выполняют в обратном порядке.

После сборки необходимо в обязательном порядке выполнить тестирование, запустив механизм несколько раз. Если все прошло нормально, можно выезжать на дорогу.

Стартер с тяговым реле считается одним из важных элементов системы зажигания. Без него автомобиль не заведется. Поэтому водитель обязан знать устройство и принцип работы механизма, чтобы своевременно устранить неисправность своими руками без посторонней помощи. Фото с подробным описанием замены стартера представлены на специализированных сайтах в интернете, посвященный автомобильной тематике.

устройство, схема и назначение » АвтоНоватор

В отличие от других видов двигателей, двигатель внутреннего сгорания не может быть запущен мгновенно. Сперва нужно привести в движение его детали и механизмы, сформировать требуемое давление в цилиндрах, активировать работу электрооборудования и системы питания. Эти задачи выполняет электрический стартер – он вращает маховик, который, в свою очередь, приводит в движение коленчатый вал двигателя. В статье мы расскажем, на чём основан принцип работы стартера, и из чего состоит это устройство.

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

  • Контактный пятак, замыкающий электрическую цепь стартера;
  • Втягивающее реле, приводящее в движение шток вилки;
  • Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

  • Подшипник качения или втулка – необходимы для фиксации вала шестерни;
  • Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
  • Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
  • Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
  • Якорь, играющий роль ротора электродвигателя;
  • Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

Как работает стартер

Когда водитель поворачивает ключ в замке зажигания, электрический ток поступает на обмотку втягивающего реле, которое приводит в движение контактный пятак и вилку. Пятак замыкает основную цепь стартера, пуская ток в щёточные узлы и в обмотку статора, а вилка воздействует на бендикс, соединяя его шестерню с зубчатым венцом маховика. Якорь начинает вращаться, передавая через бендикс крутящий момент на КШМ двигателя внутреннего сгорания.

При повороте ключа в замке зажигания на контакт втягивающего реле подаётся напряжение

В момент пуска ДВС горючая смесь воспламеняется в цилиндрах, толкая их и вращая коленвал. Крутящий момент на маховике многократно возрастает, равно как и частота вращения шестерни бендикса – этому способствует большое передаточное число. Бендикс отключается, предохраняя стартер от перегрузки. На этом функция стартера выполнена, и водитель отпускает ключ, отключая втягивающее реле, а значит – и стартер.

Схема работы стартера: 1 — аккумулятор; 2 — генератор; 3 — стартер; 4 — замок зажигания

Видео: электродвигатель в автомобиле

Электрический стартер является одной из ключевых деталей автомобиля. До его изобретения машины запускали раскручивая коленвал вручную или просто толкая автомобиль со включённой передачей. Стоит ли говорить, насколько это было сложно и неудобно? Поэтому важно не забывать о стартере во время диагностики и обслуживания автомобиля – тогда устройство будет работать долго и эффективно.

Оцените статью: Поделитесь с друзьями!

Обсуждения закрыты для данной страницы

Реле втягивающее: управление работой стартера

Реле втягивающее: управление работой стартера

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.


Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

  • Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
  • Подключение электродвигателя стартера к аккумуляторной батарее;
  • Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.


Конструкция, типы и особенности втягивающих реле


Устройство втягивающего реле стартера

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

  • Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
  • С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.


Принцип работы тягового реле


Схема подключения втягивающего реле с дополнительным контактом и дополнительным реле стартера

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.


Вопросы выбора, ремонта и замены втягивающего реле


Общее устройство электростартера и место в нем втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

Другие статьи

#Палец штанги реактивной

Палец штанги реактивной: прочная основа шарниров штанг

23.06.2021 | Статьи о запасных частях

В подвесках грузовых автомобилей, автобусов и другой техники предусмотрены элементы, компенсирующие реактивный момент — реактивные штанги. Соединение штанг с балками мостов и рамой осуществляется с помощью пальцев — об этих деталях, их типах и конструкции, а также о замене пальцев читайте в статье.

#Клапан МАЗ включения привода сцепления

Клапан МАЗ включения привода сцепления

16.06.2021 | Статьи о запасных частях

Многие модели автомобилей МАЗ оснащаются приводом выключения сцепления с пневматическим усилителем, важную роль в работе которого играет клапан включения привода. Все о клапанах включения привода сцепления МАЗ, их типах и конструкции, а также о подборе, замене и ТО данной детали — узнайте из статьи.

Признаки неисправного или неисправного реле стартера

Одним из самых важных и наиболее забытых компонентов системы зажигания любого автомобиля является реле стартера. Эта электрическая часть предназначена для перенаправления энергии от аккумулятора на соленоид стартера, который затем активирует стартер, чтобы вращаться над двигателем. Правильная активация этого процесса позволяет замкнуть цепь выключателя зажигания, что позволит вам выключить автомобиль, когда вы выключите ключ. Хотя маловероятно, что у вас когда-либо возникнут проблемы с реле стартера, оно подвержено механическим сбоям, и в случае его износа его потребуется заменить профессиональным механиком.

Большинство современных легковых и грузовых автомобилей оснащены электронным выключателем зажигания, который приводится в действие дистанционным ключом. В этот ключ встроен электронный чип, который подключается к компьютеру вашего автомобиля и позволяет активировать кнопку зажигания. Бывают случаи, когда этот тип ключа влияет на работу реле стартера и отображает такие же предупреждающие знаки, как если бы эта система была повреждена.

Ниже перечислены некоторые из симптомов неисправности или износа реле стартера. Если вы заметили эти предупреждающие знаки, обязательно обратитесь к местному сертифицированному механику ASE для полного осмотра вашего автомобиля, поскольку эти симптомы могут указывать на проблемы с другими компонентами.

1. Автомобиль не заводится

Наиболее очевидным признаком того, что проблема с реле стартера существует, является то, что автомобиль не заводится, когда вы включаете зажигание. Как было сказано выше, электронные ключи не имеют ручного выключателя зажигания. Однако при включении он должен посылать сигнал на реле стартера при повороте ключа или нажатии кнопки стартера. Если вы нажмете эту кнопку или повернете ключ на ручном выключателе зажигания, а автомобиль не перевернется, это может быть вызвано неисправностью реле стартера.

Эта проблема может быть связана с неисправностью цепи, поэтому независимо от того, сколько раз вы поворачиваете ключ, автомобиль не заводится. Если цепь еще не полностью вышла из строя, вы можете услышать щелкающий звук при попытке повернуть ключ. В любом случае вам следует обратиться к профессиональному механику, чтобы проверить симптом и правильно диагностировать точную причину.

2. Стартер остается включенным после запуска двигателя

Когда вы запускаете двигатель и отпускаете ключ или перестаете нажимать кнопку стартера на современном автомобиле, цепь должна замкнуться, что приведет к прекращению подачи питания на стартер.Если стартер остается включенным после зажигания двигателя, главные контакты реле стартера, скорее всего, сварились вместе в замкнутом положении. Когда это происходит, реле стартера застревает во включенном положении, и стартер, цепь, реле и маховик трансмиссии могут быть повреждены, если к этому немедленно не обратиться.

3. Периодические проблемы с запуском автомобиля

Если реле стартера работает нормально, оно будет передавать питание на стартер каждый раз, когда он включается.Однако возможно, что реле стартера будет повреждено из-за чрезмерного нагрева, грязи и мусора или других проблем, которые могут вызвать спорадическую работу стартера. Если вы пытаетесь завести автомобиль, а стартер не включается мгновенно, но вы снова поворачиваете ключ зажигания, и он работает, скорее всего, это связано с проблемой реле. В этом случае важно как можно скорее связаться с механиком, чтобы он мог определить причину прерывистого контакта. Во многих случаях проблема периодического запуска связана с плохим соединением проводов, которое может загрязниться из-за воздействия под капотом.

4. Звук щелчка из стартера

Этот симптом является обычным, когда ваша аккумуляторная батарея разряжена, но также является индикатором того, что ваше реле стартера не отправляет полный сигнал. Реле работает по принципу «все или ничего», что означает, что оно либо посылает полный электрический ток, либо ничего не посылает на стартер. Однако бывают случаи, когда поврежденное реле стартера приводит к тому, что стартер издает щелкающий звук при повороте ключа.

Реле стартера - очень прочная и надежная механическая деталь, однако возможны повреждения, требующие замены реле стартера механиком.Если вы заметили какой-либо из этих предупреждающих знаков, обязательно обратитесь к одному из профессиональных механиков YourMechanic.

Ищете новое реле стартера?

Посмотрите десятки реле и соленоидов прямо здесь

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

4 признака неисправности реле стартера

Реле стартера замыкает контакты для включения большего тока от небольшого тока, идущего от цепи переключателя зажигания.

Таким образом, он действует как переключатель для соленоида стартера и стартера в автомобиле.

Реле стартера редко выходят из строя, но когда они выходят из строя, это может означать много проблем, потому что ваш автомобиль не заводится.

Выход из строя реле стартера может быть вызван несколькими причинами, включая коррозию контактов, неисправную цепь, сваривающиеся контакты или просто слишком старое реле.

Неисправное реле стартера показывает 4 общих симптома.

№1.Автомобиль, который не заводится

Отсутствие запуска двигателя является одним из основных признаков того, что реле стартера вышло из строя и требует немедленной проверки.

Если вы включаете зажигание, а автомобиль молчит; никаких щелчков, ничего, это означает, что через катушку реле не протекает ток. Таким образом, катушка не намагничивает достаточно сильно, чтобы привлечь якорь и включить цепь батареи.

Конечным результатом является нулевой ток, протекающий через соленоид стартера и стартер, и двигатель не может запуститься.

Включите другие автомобильные аксессуары или устройства, использующие аккумулятор, чтобы убедиться, что аккумулятор работает и находится в хорошем состоянии.

Если подтверждено, что аккумулятор не разряжен, стартер может нуждаться в ремонте или полной замене.

№ 2. Серия быстрых щелчков реле стартера

Быстрые щелчки показывают, что реле не выдает достаточно тока для притяжения якоря.

Так как при включении и выключении пытается безуспешно замкнуть контакты, получается серия щелчков.

Возможной причиной этой проблемы может быть недостаточная проводимость из-за перегорания контактов или изношенных выводов, которые сводят к минимуму протекающий ток.

И то, и другое может быть результатом чрезмерного старения реле, эффективность которого снизилась. Устранение неисправности заключается в обеспечении бесперебойного протекания тока через катушки реле и отсутствии на контактах грязи и коррозии.

Контакты можно очистить наждачной бумагой, чтобы удалить корродированную поверхность.Если реле простаивало слишком долго, новое легко решит проблему.

№ 3. Реле стартера, которое остается включенным даже после запуска двигателя

Когда вы включаете ключ зажигания, включается реле стартера, и запускаются стартер и соленоид стартера.

Выключение ключа или кнопки зажигания должно иметь обратный эффект: двигатель и соленоид стартера должны прекратить работу.

Если этого не происходит и реле стартера остается включенным даже долгое время после запуска двигателя, реле неисправно.

Возможно, контакты реле сварились, что происходит из-за воздействия высоких токов с течением времени.

Вы должны принять немедленные меры, поскольку такая неисправность может привести к повреждению всей системы стартера.

№ 4. Случайные и нерегулярные отказы при запуске двигателя

Бывают случаи, когда двигатель не запускается, но при выключении и повторном включении зажигания двигатель запускается.

Этот симптом указывает на возможное повреждение реле стартера.

В основном это связано с накоплением грязи и мусора на контактах или выводах в результате длительного воздействия.

Грязь вызывает периодическое уменьшение тока, протекающего по цепи.

Очистка контактов и проверка проводов на обрыв и отсутствие целостности могут помочь устранить проблему.

Реле стартера не содержит много движущихся частей, кроме якоря, поэтому выходит из строя редко.

Когда это происходит, обычно это связано с нарушением электропроводности в цепи реле.

Реле стартера - очень важный компонент автомобильной системы зажигания. Если это не удается, это может означать, что автомобиль не заводится.

Реле стартера

нуждаются в постоянном контроле, чтобы убедиться, что они работают должным образом.

В случае выхода из строя их замена всегда является лучшим вариантом, поскольку их покупка не требует больших затрат.

4 признака неисправности реле стартера2017-08-222019-08-10https: // startersolenoid.net / wp-content / uploads / 2017/02 / tx-logo1.pngT & Xhttps: //startersolenoid.net/wp-content/uploads/2017/08/4-symptoms-of-a-bad-starter-relay-banner. jpg200px200px

4 симптома неисправного реле стартера, расположение и стоимость замены

Невозможно запустить автомобиль в обычном режиме без использования реле стартера. Тем не менее, этот важный компонент часто упускается из виду, пока он не перестает работать.

Если у вас не получается завести автомобиль, это может быть связано с этой деталью.Мы рассмотрим симптомы неисправного реле стартера, функции, которые оно выполняет, его местонахождение и стоимость его замены.

Признаки неисправного реле стартера
  1. Автомобиль не заводится
  2. Стартер остается включенным при работающем двигателе
  3. Проблемы с прерывистым запуском
  4. Щелкающие звуки

Автомобиль не заводится

Обычно при выходе из строя реле стартера наиболее очевидным признаком является то, что автомобиль не заводится.Даже при использовании электронных ключей не исключено, что проблема в реле стартера. Поскольку в этих ключах не используется ручной выключатель зажигания, реле стартера по-прежнему активируется при нажатии кнопки.

Поворачиваете ли вы ключ или нажимаете кнопку, когда автомобиль не заводится, это может быть реле стартера. Чаще всего это происходит из-за неисправной цепи, препятствующей включению системы зажигания.

Стартер остается включенным при работающем двигателе

После запуска автомобиля вы либо отпускаете ключ, либо перестаете нажимать кнопку.В это время цепь должна замкнуться, и все должно продолжать работать в обычном режиме. Эта замкнутая цепь обесточивает стартер.

Однако, когда главные контакты реле стартера свариваются, оно может оставаться замкнутым. Вы узнаете, что это происходит, потому что стартер остается включенным даже при работающем двигателе. Вы узнаете, что это происходит, по завещающему шуму, который вы должны услышать.

Если реле стартера остается включенным, это может привести к дальнейшему повреждению других компонентов.Эта проблема не только повредит реле, но также может повредить цепь, стартер и маховик трансмиссии.

Проблемы с прерывистым запуском

Когда реле стартера работает должным образом, оно подает питание на стартер каждый раз, когда вы его включаете. Однако эта деталь может загрязниться мусором, грязью и чрезмерным нагревом. Эти условия могут заставить реле стартера работать с перебоями.

Если вы заводите автомобиль, и он не активируется сразу, но вы пробуете его снова, и он работает, возможно, неисправно реле.К счастью, вы получаете предупреждение о том, что реле стартера выходит из строя, что дает вам время исправить это, прежде чем вы застрянете.

Если само реле исправно, возможно, неисправен провод или тот, который корродировал под капотом.

Звуки щелчка

Вы можете услышать щелчки, когда автомобильный аккумулятор разряжен, но это также может быть признаком неисправности реле стартера. Это случается, когда реле не может послать полный сигнал.

В большинстве случаев реле работает по принципу "все или ничего". Он либо отправит полный электрический ток, либо ничего не отправит. Однако, когда реле стартера выходит из строя, возможно, что будет отправлен только частичный сигнал. Это то, что приводит к щелчку при попытке повернуть ключ.

Функция реле стартера

Реле стартера отвечает за передачу высокого тока на стартер по цепи низкого тока. Это реле отвечает за включение соленоида стартера, для работы которого требуется высокий ток.

Эту величину тока небезопасно пропускать через замок зажигания, но на него необходимо подавать питание всякий раз, когда переключатель поворачивается в положение «Пуск». Реле действует как мост и используется в автомобилях на протяжении десятилетий.

Когда переключатель зажигания переводится в положение запуска, электрическая энергия передается от переключателя к реле стартера. Внутри реле стартера есть две цепи. Одна цепь используется для приема сигнала от переключателя, а другая цепь в это время остается замкнутой за счет электромагнетизма.

Когда эта одна цепь замкнута, мощность передается от автомобильного аккумулятора к стартеру. Когда ключ зажигания отпускается, электроэнергия прекращается в первой цепи, заставляя электромагнит размыкать цепь и выключать стартер.

Когда реле теряет питание от переключателя, цепь остается разомкнутой и отключенной, предотвращая запуск автомобиля.

СВЯЗАННЫЙ: 5 симптомов неисправного стартера

Расположение реле стартера

Реле стартера чаще всего находится под капотом автомобиля, в центре распределения питания.Также он может располагаться в блоке предохранителей в салоне.

Реле имеет входящие и выходящие провода. Однако в автомобиле есть много других похожих реле. Если вы не уверены, какое из них является реле стартера, обратитесь к руководству по обслуживанию.

Стоимость замены реле стартера

Средняя стоимость замены реле стартера составляет от 50 до 75 долларов, в зависимости от модели автомобиля и затрат на рабочую силу. Детали реле стартера должны стоить около 20 долларов, а стоимость рабочей силы - от 30 до 55 долларов.

Замена реле стартера - простая работа, не требующая специальных инструментов. Если у вас есть такая возможность, вы можете сэкономить немного денег и самостоятельно заменить реле стартера.

Как определить неисправность реле стартера? Четыре общих симптома

Как определить неисправность реле стартера? Четыре распространенных симптома

Как определить неисправность реле стартера? Что ж, это один из основных, но часто игнорируемых компонентов системы зажигания
.Он редко выходит из строя из-за нехватки движущихся частей. Но когда это произойдет,
Некоторые признаки неисправности реле стартера сообщат вам о проблеме.

Также прочтите - Как работает система запуска

Неисправное реле стартера означает, что автомобиль может вообще не заводиться. Корродированные контакты, неисправная цепь,
или изношенное реле могли быть источником неисправности.
Вам нужно быть бдительным и постоянно следить за реле;
Основание, позволяющее избежать внезапной поломки.

Как определить неисправность реле стартера?

Основная функция реле стартера заключается в том, чтобы работать как переключатель для соленоида стартера.
Переключение большого потока тока с меньшего
Генерируется схемой выключателя зажигания. То же самое происходит со стартером, когда это автомобильный автомобиль.
Из-за невысокой цены
Замена компонента - лучший вариант, когда он выходит из строя.

Также прочтите - Как работают электрические системы автомобиля

Итак, как определить, неисправно реле стартера?
Что ж, это предупреждающие знаки, о которых следует знать:

1.Автомобиль мертв.

Самый очевидный симптом - совершенно бесшумный автомобиль, который не реагирует на поворот ключа зажигания. Как только вы повернете ключ или нажмете кнопку стартера,
пошлет сигнал на реле стартера, заставив ток течь через катушку реле. В конечном итоге ток проходит через соленоид стартера и двигатель,
заставляя двигатель трогаться с места.

Также прочтите - Использование автомобильного зарядного устройства

Но этого не происходит, когда реле неисправно или повреждено.
Если автомобиль не заводится после поворота ключа зажигания,
Проверьте, разряжена ли аккумуляторная батарея. Если все в порядке, проблема определенно в реле стартера.

T Автомобиль вообще не заводится, что говорит о том, что что-то пошло не так с реле стартера.

2. Стартер издает щелкающие звуки.

Это происходит, когда реле не может послать полный сигнал. Реле либо посылает полностью электрический сигнал, либо ничего. Но поврежденное или изношенное реле, которое не вышло из строя
полностью, может попытаться замкнуть контакты во время включения и выключения.Неудачные попытки приводят к частым звукам щелчка.

Эта конкретная проблема является побочным продуктом старого реле и корродированных или грязных контактов. Батарея с низким током может вызвать ту же проблему. Так что обязательно проверьте его, прежде чем принимать решение о замене реле.

3. Периодические сбои при запуске двигателя.

Полнофункциональное реле стартера будет передавать питание на стартер при каждом включении. Но повреждение может произойти из-за грязи, перегрева,
и других проблем, вызывающих неустойчивую работу стартера.
Плохое соединение проводов или жирные контакты из-за воздействия под капотом также могут быть проблемой.

Соленоид неисправного стартера может возникнуть по разным причинам.

Проверка проводов, очистка контактов,
Ремонт поврежденных проводов решит эту проблему.

4. Стартер не выключается.

Поворот ключа зажигания включает реле стартера,
приводит к срабатыванию соленоида стартера и двигателя.Выключение ключа зажигания должно вызывать обратную реакцию. Что-то не так с реле стартера, когда оно не работает по этому обычному маршруту.

Вы должны быть обеспокоены, если он останется включенным еще долго после запуска двигателя.
Возможной причиной может быть сварка контактов
из-за перегрева или воздействия большого количества тока.

Подробнее:

Подписка на обновления Отказаться от обновлений

Общие признаки неисправности или неисправности реле стартера в автомобиле

NaijaCarNews.com обнаружил еще один важный, но легко забытый компонент в системе зажигания каждого автомобиля, а именно « реле стартера ».

Это электрическая часть системы зажигания, которая была спроектирована таким образом, что перенаправляет питание непосредственно от автомобильного аккумулятора на соленоид стартера. Затем этот соленоид активирует запуск двигателя, чтобы он продолжал вращаться над двигателем транспортного средства.

Когда этот процесс активирован должным образом, он позволяет замкнуть цепь выключателя зажигания транспортного средства, что помогает водителю выключить автомобиль, когда он / она выключается с помощью ключа.Несмотря на то, что проблемы с этим компонентом реле стартера могут быть не слишком распространенными, он по-прежнему подвержен множеству проблем с механическими отказами, и когда это происходит, его необходимо профессионально заменить.

1. Признаки выхода из строя или неисправности реле стартера в автомобиле

Ниже приведены общие признаки, указывающие на неисправность стартера в вашем автомобиле. ;

1.1. Машина не заводится

Это все еще самый очевидный предупреждающий симптом неисправного реле стартера в автомобиле.Каждый раз, когда вы поворачиваете ключ в автомобиле или нажимаете кнопку зажигания, а автомобиль отказывается заводиться, как вы продолжаете пытаться, заподозрите реле стартера вашего зажигания.

Плохое реле стартера в автомобиле обычно вызывает у водителя проблемы с общей системой зажигания автомобиля

1.2. Стартер остается включенным после того, как двигатель уже заведен

Обычно после того, как вы успешно запустили двигатель в автомобиле и перестанете нажимать кнопку «Пуск» или отпустите клавиши, питание должно быть отключено от стартера автомобиля.Но в любом случае, если в вашей машине стартер все еще остается включенным после запуска двигателя, значит, проблема с реле стартера такой машины.

>>> Некоторые проблемы четко отображаются на приборной панели вашего автомобиля. Посмотрите их здесь! Индикатор заряда аккумулятора: пять факторов, которые могут быть причиной

1.3. Периодические проблемы с запуском автомобиля

Реле стартера системы зажигания автомобиля обычно страдает от мусора, грязи и чрезмерного нагрева, что в конечном итоге вызывает проблему спорадических срабатываний стартера автомобиля.

1,4. Стартер издает щелкающий звук

Этот знак обычно наблюдается, когда автомобильный аккумулятор разряжается, но это также явный индикатор неисправности реле стартера, которое подозрительно не передает полный сигнал в настройке.

Когда ваш автомобиль не заводится или заводится. Часть 3. Как проверить реле, предохранители, переключатели и провода

2. Наш совет

Все вышеперечисленное - явные признаки неисправности реле стартера в автомобиле.Когда вы заметите какой-либо из них, не стесняйтесь обратиться за профессиональным осмотром стартера в вашем автомобиле к опытному механику.

>>> Дополнительные советы и подсказки можно найти здесь: -> Уход за автомобилем

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
