📌 Антиблокировочная система - это... 🎓 Что такое Антиблокировочная система?

ABS на мотоцикле BMW

Антиблокировочная система (АБС, ABS; нем. Antiblockiersystem, англ. Anti-lock braking system) — система, предотвращающая блокировку колёс транспортного средства при торможении. Основное предназначение системы - предотвращение блокировки тормозов и сохранение контроля над курсовой устойчивостью и поворачиваемостью. Тем не менее, АБС не гарантирует уменьшения тормозного пути.

В настоящее время АБС, как правило, является более сложной электронной системой торможения, которая может включать в себя противобуксовочную систему, систему электронного контроля устойчивости, а также систему помощи при экстренном торможении.

АБС устанавливается на легковых и грузовых автомобилях, мотоциклах, прицепах, а также на колёсном шасси самолётов. Эксперты считают, что по состоянию на 2008 год антиблокировочная система ставится на 75 % выпускаемых автомобилей[1].

История

Впервые разработки в области тормозных систем начались в 1920-е годы, первые АБС предназначались для установки на шасси самолётов. Первые продукты были созданы французской компанией Avions Voisin— производителем автомобилей и авиатехники

[1].

В те времена на большинстве автомобилей были механические тормоза с тросовым приводом и требовали от водителя значительной физической силы, иными словами приходилось сильно давить на педаль тормоза, вызывая тем самым блокировку колёс, что в свою очередь негативно сказывалось на управляемости автомобиля. Позже появились гидравлические тормоза c вакуумным усилителем, но и эта система не решала проблемы блокировки колёс.

В 1936 году Bosch запатентовала технологию предотвращения блокировки колёс при резком торможении. Но на практике реализовать эту идею не удалось из-за отсутствия в те годы цифровой электроники, которая позволила бы за доли секунды реагировать на блокировку колёс. Ситуация изменилась в 1960-е годы с появлением полупроводниковых технологий, которые постепенно дошли и до автомобильной промышленности. Но первые образцы АБС, появившееся в 1971 году на одной из моделей концерна General Motors оказались даже опасными, поскольку не решали проблемы заклинивания передних ведущих колёс.

Первую по-настоящему работоспособную АБС изобрели всё-таки немцы. Кроме Bosch, с 1964 года работу над созданием АБС начала компания Teldix GmbH. Её инженер Гейнц Либер разработал фундаментальные основы будущей АБС. Позже он возглавил отдел электрики и электроники концерна Daimler-Benz и в 1970 году Daimler-Benz торжественно объявил о создании первых работоспособных АБС. Система под названием «ABS 2» состояла из электронного контроллера, датчиков скорости, установленных на каждом колесе и двух или более гидравлических клапанов в тормозном контуре. Система работала от данных о разности скоростей вращения разных колёс: если они вращались с разной скоростью, то контроллер, дозируя тормозное усилие, выравнивал скорость вращения. После этого система давала увеличить тормозное усилие

[1].

Комплексные испытания этой системы выявили один существенный недостаток — ненадёжность электронных компонентов. По предложению Daimler-Benz к проекту были привлечены инженеры Bosch, которые работали независимо от Либера и приобрели огромный опыт в области автомобильной электроники.

Таким образом для работы по созданию серийной антиблокировочной системы объединились удачные идеи Либера и огромный опыт инженеров Bosch в сфере разработки и производства цифровых электронных компонентов. В середине 1970-х годов АБС начали устанавливать опционально (по желанию клиента и за дополнительную плату) на автомобили представительского класса, а с 1978 года штатно на двух немецких автомобилях — Mercedes Benz W116 (S-класс)

[1] и BMW 7-й серии. С июля 2004 года каждый новый автомобиль, продаваемый в странах Евросоюза, оборудован АБС в стандартной комплектации.

Принцип действия АБС

При движении транспортного средства пятно контакта его колёс находится в неподвижности относительно дорожного полотна, то есть на колесо действует сила трения покоя. Так как эта сила больше, чем сила трения скольжения[2], замедление при вращении колёс со скоростью, соответствующей скорости движения транспортного средства, будет эффективнее, чем замедление при проскальзывании колёс относительно дорожного полотна. Кроме того, транспортное средство, одно или несколько колёс которого находятся в скольжении, теряет управление. Грубо говоря, система предотвращает стопорение колёс и предотвращает юз при торможении, что положительно сказывается на устойчивости и управляемости транспортного средства в режиме торможения.

Устройство системы

АБС состоит из следующих основных компонентов:

  • датчики скорости либо ускорения (замедления), установленные на ступицах колёс транспортного средства;
  • управляющие клапаны, которые являются элементами модулятора давления, установленные в магистрали основной тормозной системы;
  • блок управления, получающий сигналы от датчиков и управляющий работой клапанов.

После начала торможения АБС начинает постоянное и достаточно точное определение скорости вращения каждого колеса. В случае, если одно или несколько или даже все колёса начнут замедлять скорость своего вращения быстрее расчётной максимальной скорости замедления автомобиля (расчитывается конкретно для каждой модели на стадии разработки и корректируется при испытании на покрытии с максимальным коэффициентом трения) и учитывая показания акселерометров, то система отдаёт команду модулятору давления в тормозной магистрали, который ограничивает тормозное усилие на этих колесах. Затем, как только вращение колеса совпадёт с реальной скоростью движения (восстановится сила трения покоя), тормозное усилие восстанавливается.[источник не указан 920 дней]

Этот процесс повторяется несколько раз (или несколько десятков раз) в секунду, в 2008 году, по мнению экспертов «За рулём» средняя АБС срабатывала 20 раз в секунду

[1]. Как правило работа системы приводит к заметной пульсации тормозной педали и обычно именно по этому признаку водитель может определить момент срабатывания АБС.[источник не указан 920 дней]

Тормозное усилие может ограничиваться как во всей тормозной системе одновременно (одноканальная АБС), так и в тормозной системе борта (двухканальная АБС) или даже отдельного колеса (многоканальная АБС). Одноканальные системы обеспечивают довольно эффективное замедление, но только в том случае, если условия сцепления всех колёс более или менее одинаковы. Многоканальные системы дороже и сложнее одноканальных, но имеют большую эффективность при торможении на неоднородных покрытиях, если, например, при торможении одно или несколько колёс попали на лёд, мокрый участок дороги или обочину.[источник не указан 920 дней]

В современные АБС входит система самодиагностики, которая контролирует работу всех компонентов системы по их физическим параметрам. Система самодиагностики зажигает лампу неисправности АБС на приборной панели и записывает соответствующий код неисправности в память блока управления. После определения неисправности данный компонент исключается из работы системы, или вся система перестаёт работать, а тормозная система продолжает работать.

[источник не указан 920 дней]

В современных автомобилях постепенно получают распространение электрические тормозные механизмы, действующие независимо на каждом колесе. В этом случае АБС существует, в основном, как один из алгоритмов управляющего блока такой тормозной системы и не оказывает никакого влияния на педаль или рукоятку тормоза.[источник не указан 920 дней]

Эффективность работы АБС

В ряде случаев наличие АБС позволяет достичь существенно более короткого тормозного пути, чем при её отсутствии. Кроме того, АБС позволяет водителю сохранять контроль над транспортным средством во время экстренного торможения, то есть сохраняется возможность совершения достаточно резких манёвров непосредственно в процессе торможения. Сочетание двух этих факторов делает АБС очень существенным плюсом в обеспечении активной безопасности транспортных средств.

Опытный водитель может эффективно тормозить и без использования АБС, контролируя момент срыва колёс самостоятельно (наиболее часто такой приём торможения используется мотоциклистами[3]) и ослабляя усилие торможения на грани блокировки (торможение при этом получается прерывистым). Эффективность такого торможения может быть сравнима с торможением при использовании одноканальной АБС. Многоканальные системы в любом случае имеют преимущество в том, что они могут контролировать тормозное усилие на каждом отдельном колесе, что даёт не только эффективное замедление, но и стабильность поведения транспортного средства в сложных условиях неравномерного сцепления колёс с поверхностью дороги.

Для неопытного водителя наличие АБС лучше в любом случае, поскольку позволяет экстренно тормозить интуитивно понятным способом, просто прикладывая максимальное усилие к тормозной педали или рукоятке и сохраняя при этом возможность манёвра.

В некоторых условиях работа АБС может привести к увеличению тормозного пути. Например, при использование автомобильных шин с недостаточным сцеплением с дорогой (например, при езде зимой на летних шинах). Также рыхлых поверхностях, таких как глубокий снег, песок или гравий, заблокированные при торможении колёса начинают зарываться в поверхность, что даёт дополнительное замедление. Незаблокированные колёса тормозят в этих условиях медленнее. Для того чтобы можно было эффективно тормозить в таких условиях, АБС на некоторых моделях автомобилей делают отключаемой. Кроме того, некоторые типы АБС имеют специальный алгоритм торможения для рыхлой поверхности, который приводит к многочисленным кратковременным блокировкам колёс. Такая техника торможения позволяет достичь эффективного замедления без потери управляемости, как при полной блокировке. Тип поверхности может быть установлен водителем вручную или может определяться системой автоматически, путём анализа поведения автомобиля или при помощи специальных датчиков определения дорожного покрытия.

Система помощи при экстренном торможении

Технология «Brake Assist» впервые появилась на потребительском рынке в 1996 году на Mercedes-Benz SL-класса и S-класса. Начиная с 1998 года, компания начала внедрять эту систему во все свои модели стандартной комплектации. Вслед за Mercedes-Benz вскоре последовали такие компании, как Audi, Acura, Infiniti, BMW, Citroen, Rolls-Royce, Volkswagen, Land Rover и Volvo с собственными разработками Brake Assist.

Brake Assist — это система, помогающая водителю при торможении. Как показали исследования, заметная часть водителей в экстренной ситуации либо не нажимают на педаль тормоза полностью, либо в какой-то момент отпускают её. Из-за этого тормозной путь автомобиль получается больше, чем мог быть при полностью нажатой педали. Brake Assist выявляет экстренное торможение, доводит давление в тормозной системе до максимума и удерживает его таким до полной остановки автомобиля. Электроника, контролирующая работу Brake Assist, связана с тормозной системой и различает экстренное торможение от, например, остановки на светофоре. Допустим, на дорогу неожиданно выбежал ребенок. Вы инстинктивно жмёте на педаль тормоза, контроллер системы моментально вычисляет скорость и силу нажатия на педаль и определяет степень опасности ситуации. То есть система учитывает по сути три основных параметра: (а)Текущую скорость автомобиля;(б)Скорость нажатия педали;(в)Силу (глубину) выжима педали тормоза. Существуют и чисто гидравлические системы помощи при экстренном торможении, которые повышают давление в приводе тормозов до максимального, если скорость нажатии на педаль тормоза превышает пороговое значение. Появление Brake Assist стало возможным только после появления АБС. Поскольку система экстренного торможения всегда увеличивает тормозную силу до максимальной, в условиях недостаточного сцепления с дорогой возможна блокировка колес и скольжение автомобиля, АБС предотвращает это.

Кроме собственных разработок Mercedes-Benz, таких как регулятор расстояния Distronic Plus, контролирующий необходимую дистанцию до впереди идущего автомобиля, существуют и другие виды Brake Assist. Компания Volvo придумала «систему безопасности в городе» (City Safety system), которая работает при скорости автомобиля до 30 км/ч. «Симбиоз» навигатора и Brake Assist предлагает Toyota, при котором система активируется в случае экстренного торможения на светофоре.[4]

Примечания

См. также

Ссылки

dic.academic.ru

Антиблокировочная система — Википедия. Что такое Антиблокировочная система

ABS на мотоцикле BMW

Антиблокировочная система (АБС, ABS; нем. Antiblockiersystem, англ. Anti-lock braking system) — система, предотвращающая блокировку колёс транспортного средства при торможении. Основное предназначение системы — сохранение устойчивости и управляемости автомобиля (тормозной путь в некоторых случаях может быть больше, чем без системы ABS)

В настоящее время АБС, как правило, является более сложной электронной системой торможения, которая может включать в себя противобуксовочную систему, систему электронного контроля устойчивости, а также систему помощи при экстренном торможении.

АБС устанавливается на легковых и грузовых автомобилях, мотоциклах, прицепах, а также на колёсном шасси самолётов. Авторы журнала «За рулём» считают, что по состоянию на 2008 год антиблокировочная система ставится на 75 % выпускаемых автомобилей[1].

История

Впервые проблема блокировки колес при торможении выявилась на железнодорожной машине, так как заблокированные колеса оказывают существенно меньшее тормозное действие, а на ободе колеса появляется выработка, снижающая ходовые качества вагона или локомотива. Кроме того, при заблокированных колесных парах существенно увеличивается вероятность схода с рельсов. Проблема была решена применением автоматических регуляторов тормозных сил, известных сегодня как грузовой авторежим. На электропоездах и трамваях, где служебное торможение электрическое, блокировку колес предотвращают электрические и электронные системы, автоматически регулирующие ток возбуждения тяговых электродвигателей, работающих при торможении в режиме генератора. Такие системы известны с 1920-х годов. Также в 1920-е годы появились первые АБС для установки на шасси самолётов. Здесь нужно было решать проблему управляемости самолета при пробеге по взлетно-посадочной полосе. Первые продукты были созданы французской компанией Avions Voisin— производителем автомобилей и авиатехники[1].

В те времена на большинстве автомобилей были механические тормоза с тросовым приводом и требовали от водителя значительной физической силы, иными словами, приходилось сильно давить на педаль тормоза, вызывая тем самым блокировку колёс, что, в свою очередь, негативно сказывалось на управляемости автомобиля. Позже появились гидравлические тормоза c вакуумным усилителем, но и эта система не решала проблемы блокировки колёс.

В 1936 году Bosch запатентовала технологию предотвращения блокировки колёс при резком торможении. Но на практике реализовать эту идею не удалось из-за отсутствия в те годы цифровой электроники, которая позволила бы за доли секунды реагировать на блокировку колёс. Ситуация изменилась в 1960-е годы с появлением полупроводниковых технологий, которые постепенно дошли и до автомобильной промышленности. Но первые образцы АБС, появившееся в 1971 году на одной из моделей концерна General Motors, оказались даже опасными, поскольку не решали проблемы заклинивания передних ведущих колёс.

Первую, по-настоящему работоспособную АБС изобрели немцы. Кроме Bosch, с 1964 года работу над созданием АБС начала компания Teldix GmbH. Её инженер Гейнц Либер разработал фундаментальные основы будущей АБС. Позже он возглавил отдел электрики и электроники концерна Daimler-Benz и в 1970 году Daimler-Benz торжественно объявил о создании первых работоспособных АБС. Система под названием «ABS 1» состояла из электронного контроллера, датчиков скорости, установленных на каждом колесе, и двух или более гидравлических клапанов в тормозном контуре. Система работала от данных о разности скоростей вращения разных колёс: если они вращались с разной скоростью, то контроллер, дозируя тормозное усилие, выравнивал скорость вращения. После этого система давала возможность увеличить тормозное усилие[1].

Комплексные испытания этой системы выявили один существенный недостаток — ненадёжность электронных компонентов. По предложению Daimler-Benz к проекту были привлечены инженеры Bosch, которые работали независимо от Либера и приобрели огромный опыт в области автомобильной электроники.

Таким образом для работы по созданию серийной антиблокировочной системы объединились удачные идеи Либера и огромный опыт инженеров Bosch в сфере разработки и производства цифровых электронных компонентов. В середине 1970-х годов АБС начали устанавливать опционально (по желанию клиента и за дополнительную плату) на автомобили представительского класса, а с 1978 года штатно на двух немецких автомобилях — Mercedes Benz W116 (S-класс)[1] и BMW 7-й серии, причём стоимость системы в то время составляла примерно 10 % от стоимости всего автомобиля[2]. С июля 2004 года каждый новый автомобиль, продаваемый в странах Евросоюза, должен быть оборудован системой АБС в стандартной комплектации.

Принцип действия АБС

Коэффициент трения скольжения значительно ниже коэффициента трения покоя. Поэтому длина тормозного пути с заблокированными колесами (трение скольжения: колёса скользят по поверхности) будет больше, чем длина тормозного пути с ещё вращающимися колесами (трение покоя: шина в точке контакта с дорогой находится в покое относительно неё). При этом тормоза обеспечивают усилие чуть меньше того, что требуется для полной блокировки колеса. При достаточном опыте водитель способен чувствовать это усилие сам, и если колеса заблокировались он немного ослабляет нажатие на педаль тормоза, однако при этом он не способен уменьшить давление и тормозное усилие на одном, заблокированном колесе. Система ABS следит за вращением колес и в случае их блокировки слегка уменьшает давление в тормозной системе, чтобы дать колесу провернуться, а затем вновь увеличивает силу сжатия. Таким образом достигается прерывистое торможение, дающее возможность корректировки курса автомобиля в условиях экстремального торможения.

Устройство системы

АБС состоит из следующих основных компонентов:

  • датчики скорости либо ускорения (замедления), установленные на ступицах колёс транспортного средства;
  • управляющие клапаны, которые являются элементами модулятора давления, установленные в магистрали основной тормозной системы;
  • блок управления, получающий сигналы от датчиков и управляющий работой клапанов.

Этот процесс повторяется несколько раз (или несколько десятков раз) в секунду, в 2008 году, по мнению экспертов «За рулём», средняя АБС срабатывала 20 раз в секунду[1].

Эффективность работы АБС

Главная задача АБС — позволить водителю сохранить контроль над транспортным средством во время экстренного торможения, то есть сохраняется возможность совершения достаточно резких манёвров непосредственно в процессе торможения. Сочетание двух этих факторов делает АБС очень существенным плюсом в обеспечении активной безопасности транспортных средств.

Опытный водитель может эффективно тормозить и без использования АБС, контролируя момент срыва колёс самостоятельно (наиболее часто такой приём торможения используется мотоциклистами[3]) и ослабляя усилие торможения на грани блокировки (торможение при этом получается прерывистым). Эффективность такого торможения может быть сравнима с торможением при использовании одноканальной АБС. Многоканальные системы в любом случае имеют преимущество в том, что они могут контролировать тормозное усилие на каждом отдельном колесе, что даёт не только эффективное замедление, но и стабильность поведения транспортного средства в сложных условиях неравномерного сцепления колёс с поверхностью дороги.

Для неопытного водителя наличие АБС лучше в любом случае, поскольку позволяет экстренно тормозить интуитивно понятным способом, просто прикладывая максимальное усилие к тормозной педали или рукоятке и сохраняя при этом возможность манёвра.

В некоторых условиях работа АБС может привести к увеличению тормозного пути. Например, при использовании автомобильных шин с недостаточным сцеплением с дорогой (например, при езде зимой на летних шинах). Также на рыхлых поверхностях, таких, как глубокий снег, песок или гравий, заблокированные при торможении колёса начинают зарываться в поверхность, что даёт дополнительное замедление. Незаблокированные колёса тормозят в этих условиях существенно медленнее. Для того, чтобы можно было эффективно тормозить в таких условиях, АБС на некоторых моделях автомобилей делают отключаемой. Кроме того, некоторые типы АБС имеют специальный алгоритм торможения для рыхлой поверхности, который приводит к многочисленным кратковременным блокировкам колёс. Такая техника торможения позволяет достичь эффективного замедления без потери управляемости, как при полной блокировке. Тип поверхности может быть установлен водителем вручную или может определяться системой автоматически, путём анализа поведения автомобиля или при помощи специальных датчиков определения дорожного покрытия.

Система помощи при экстренном торможении

Система помощи при экстренном торможении (СПЭТ) выявляет экстренное торможение, доводит давление в тормозной системе до максимума и удерживает его таким до полной остановки автомобиля. СПЭТ может быть реализована с помощью электронных компонентов или гидравлики. При выявлении экстренного торможения учитываются:

  • текущая скорость автомобиля;
  • скорость нажатия педали тормоза;
  • сила (глубина) выжима педали тормоза;
  • расстояние до впереди идущего автомобиля;
  • и другие параметры (например, близость светофора).

Исследования показали, что заметная часть водителей в экстренной ситуации либо не нажимают на педаль тормоза полностью, либо в какой-то момент отпускают её. Из-за этого тормозной путь получается больше, чем мог быть при полностью нажатой педали. СПЭТ была разработана для решения этой проблемы.

СПЭТ впервые появилась на потребительском рынке в 1994 году на Audi A6 C4 под названием «Brake assist». Вслед за Audi собственные разработки предложили такие компании, как Volkswagen, Mercedes, Acura, Infiniti, BMW, Citroen, Rolls-Royce, Land Rover и Volvo.

Появление СПЭТ стало возможным только после появления АБС. Поскольку СПЭТ всегда увеличивает тормозную силу до максимальной, в условиях недостаточного сцепления с дорогой возможна блокировка колес и скольжение автомобиля; АБС предотвращает это.

Примечания

  1. 1 2 3 4 5 ABS - 30 лет на страже жизни // За рулём : журнал. — М., 2008. — Вып. 30 апреля.
  2. ↑ стр. 24. За рулём (№8, 1984). Проверено 19 марта 2015.
  3. ↑ Мотоциклы намного более подвержены блокировке колёс при торможении, кроме того, для мотоцикла блокировка колёс означает почти неизбежное падение.

См. также

Ссылки

wiki.sc

Принцип действия и устройство антиблокировочной системы ABS автомобиля

В экстремальной ситуации, когда мы всеми силами давим на педаль тормоза, может появиться блокировка одного или сразу нескольких колес, что приводит к существенному ухудшению управляемости и увеличению тормозного пути. Для предупреждения подобной блокировки автомобили оснащаются системой ABS, о которой мы поговорим в этой статье.

Впервые такие антиблокировочные системы стали использоваться на автомобилях ещё в семидесятых годах прошлого века. Многие автопроизводители и в последующем владельцы автомобилей смогли оценить эффективность активной системы безопасности, которые позволяли уменьшить тормозной путь, повышая безопасность эксплуатации автомобиля в любое время года.


Преимущества использования антиблокировочной системы

Если говорить о преимуществах использования таких антиблокировочных систем, то в первую очередь отметим улучшение безопасности использования автомобиля. Благодаря данной системе не только удается уменьшить тормозной путь, но и предупреждается занос автомобиля, который вызван блокировкой колес.

В особенности подобная система будет полезна при эксплуатации автомобиля в зимнее время года, когда на скользкой дороге при любом неаккуратном торможении колеса могут блокироваться, а автомобиль начинает скользить вперёд. При этом такая система ABS, определив возникшую блокировку, уменьшит интенсивность торможения, что позволит восстановить контроль над автомобилем.

Отметим и равномерный износ колес, что в свою очередь сокращает расходы автовладельцу на приобретение новых покрышек. Во время блокировки колес при торможении может быстро стираться проектор, и буквально 3-5 таких экстремальных торможений будет достаточно, для полного прихода в негодность покрышек.

Если же говорить о недостатках подобных систем, то необходимо в первую очередь отметить частые выходы из строя датчиков ABS, что вынуждает автовладельца менять поломавшиеся запчасти, что способно привести к некоторому увеличению расходов на эксплуатацию автомобилей.

Антиблокировочные системы стали сегодня основным элементом активной безопасности каждого современного автомобиля. С использованием данных с датчиков ABS работают системы стабилизации курса, а также ряд других активных и пассивных систем безопасности, без которых эксплуатация автомобиля была бы невозможной. Автопроизводители сегодня постоянно совершенствуют свои системы ABS, которые становятся всё надежнее, умнее и функциональнее.


Что включает система ABS в автомобиле?

Антиблокировочная система включает многочисленные датчики, гидрораспределители с электроклапанами, откачивающий насос и блок управления, который управляет работой тормозной системы, предупреждая блокировку всей оси или отдельных колес.

В последние годы несмотря на некоторое упрощение таких антиблокировочных систем их эффективность увеличилась, что объясняется совершенствованием автоматики. Если в прошлом большую часть работы выполняли гидросистемы, то сегодня блоки и исполнительные устройства полностью контролируются автоматикой, что повышает качество работы такой антиблокировочной системы.

Блок управления постоянно посылает сигналы датчикам, получая необходимую информацию и принимает нужное решение по уменьшению давления в тормозной системе. Связь между датчиками и блоками управления осуществляется по специальной высокоскоростной шине, при этом каждое колесо может иметь несколько индивидуальных датчиков, которые предоставляют центральному компьютеру все необходимые данные для корректировки работы различных систем автомобиля.


Принцип действия антиблокировочной системы

Принцип действия такой антиблокировочной тормозной системы за последние несколько десятков лет фактически не изменился. При торможении от блока управления поступает сигнал к цилиндрам тормозов, после чего рабочая жидкость проходит по впускным каналам. Такое давление тормозной жидкости передается через электромагнитные клапаны к каждому колесу что и позволяет эффективно замедлять транспортное средство. В том случае, если блок управления определяет опасность блокировки колеса, то электромагнитному датчику поступает соответствующий сигнал, он закрывается, что в свою очередь предупреждает торможение и блокировку колес автомобиля.

Любое даже самое лёгкое и простое торможение в автомобиле, оснащенным системой ABS, проходит под контролем автоматики. В зависимости от того, с какой интенсивностью вы нажимаете на педаль тормоза и от положения колес, система принимает решение на открытие или закрытие электромагнитных клапанов. Подобные системы с использованием датчиков ABS и электромагнитных клапанов отличаются простотой конструкции, поэтому они надежны и долговечны. Проблемы лишь могут доставлять датчики, которые часто повреждаются противогололедными реагентами, и требуют соответствующей замены.

В тот момент, когда система ABS срабатывает и распускает колеса, автовладелец чувствует в этот момент пульсацию педали тормоза. Такая пульсация происходит при быстром открытии и закрытии электромагнитных клапанов, что необходимо для соответствующего замедления и предупреждения блокировки колес.


Советы по эксплуатации антиблокировочной системы

Современные антиблокировочные системы – это долговечные и надежные узлы, которые не требуют какого-либо специального обслуживания. Необходимо лишь время от времени проверять работоспособность датчиков в колесах и при необходимости производить их замену.

Не следует перегревать блоки управления или заливать их водой.

В том случае, если требуется варить металл в автомобиле или вам нужно подключиться в бортовой системе электросистеме автомобиля, проводка ABS должна быть отключена.

Следите за состоянием контактов на генераторе, что предупредит короткие замыкания и выход из строя датчиков.

Избегайте подсоединения аккумулятора вашего автомобиля к другому транспортному средству.

Не следует разделять электрические разъемы датчиков при включенном зажигании и работающем двигателе.

В том случае, если отмечаются неисправности системы ABS, то на приборной панели загорится соответствующая контрольная лампа. Автомобиль в данном случае будет эффективно тормозить, но при чрезмерном усилии на педали тормоза колёса будут блокироваться, что может привести к заносу. Поэтому если отмечаются какие-либо неисправности ABS, необходимо учитывать это и тормозить плавно и аккуратно, а при возможности следует как можно скорее обратиться в соответствующие СТО за выполнением ремонтных работ.

15.02.2018

cartechnic.ru

Антиблокировочная система Википедия

ABS на мотоцикле BMW

Антиблокировочная система (АБС, ABS; нем. Antiblockiersystem, англ. Anti-lock braking system) — система, предотвращающая блокировку колёс транспортного средства при торможении. Основное предназначение системы — сохранение устойчивости и управляемости автомобиля (тормозной путь в некоторых случаях может быть больше, чем без системы ABS)

В настоящее время АБС, как правило, является более сложной электронной системой торможения, которая может включать в себя противобуксовочную систему, систему электронного контроля устойчивости, а также систему помощи при экстренном торможении.

АБС устанавливается на легковых и грузовых автомобилях, мотоциклах, прицепах, а также на колёсном шасси самолётов. Авторы журнала «За рулём» считают, что по состоянию на 2008 год антиблокировочная система ставится на 75 % выпускаемых автомобилей[1].

История[ | ]

Впервые проблема блокировки колес при торможении выявилась на железнодорожной машине, так как заблокированные колеса оказывают существенно меньшее тормозное действие, а на ободе колеса появляется выработка, снижающая ходовые качества вагона или локомотива. Кроме того, при заблокированных колесных парах существенно увеличивается вероятность схода с рельсов. Проблема была решена применением автоматических регуляторов тормозных сил, известных сегодня как грузовой авторежим. На электропоездах и трамваях, где служебное торможение электрическое, блокировку колес предотвращают электрические и электронные системы, автоматически регулирующие ток возбуждения тяговых электродвигателей, работающих при торможении в режиме генератора. Такие системы известны с 1920-х годов. Также в 1920-е годы появились первые АБС для установки на шасси самолётов. Здесь нужно было решать проблему управляемости самолета при пробеге по взлетно-посадочной полосе. Первые продукты были созданы французской компанией Avions Voisin— производителем автомобилей и авиатехники[1].

В те времена на большинстве автомобилей были механические тормоза с тросовым приводом и требовали от водителя значительной физической силы, иными словами, приходилось сильно давить на педаль тормоза, вызывая тем самым блокировку колёс, что, в свою очередь, негативно сказывалось на управляемости автомобиля. Позже появились гидравлические тормоза c вакуумным усилителем, но и эта система не решала проблемы блокировки колёс.

В 1936 году Bosch запатентовала технологию предотвращения блокировки колёс при резком торможении. Но на практике реализовать эту идею не удалось из-за отсутствия в те годы цифровой электроники, которая позволила бы за доли секунды реагировать на блокировку колёс. Ситуация изменилась в 1960-е годы с появлением полупроводниковых технологий, которые постепенно дошли и до автомобильной промышленности. Но первые образцы АБС, появившееся в 1971 году на одной из моделей концерна General Motors, оказались даже опасными, поскольку не решали проблемы заклинивания передних ведущих колёс.

Первую, по-настоящему работоспособную АБС изобрели немцы. Кроме Bosch, с 1964 года работу над созданием АБС начала компания Teldix GmbH. Её инженер Гейнц Либер разработал фундаментальные основы будущей АБС. Позже он возглавил отдел электрики и электроники концерна Daimler-Benz и в 1970 году Daimler-Benz торжественно объявил о создании первых работоспособных АБС. Система под названием «ABS 1» состояла из электронного контроллера, датчиков скорости, установленных на каждом колесе, и двух или более гидравлических клапанов в тормозном контуре. Система работала от данных о разности скоростей вращения разных колёс: если они вращались с разной скоростью, то контроллер, дозируя тормозное усилие, выравнивал скорость вращения. После этого система давала возможность увеличить тормозное усилие[1].

Компл

ru-wiki.ru

Что такое ABS? Для чего нужно АБС и как ей пользоваться.

Здравствуйте, уважаемые гости и постоянные читатели. Современный автомобиль буквально напичкан различными системами безопасности. Причем мало кто понимает их прямого назначения, не считая подушек и ремней безопасности. Название ABS, для нашего слуха, уже стало привычным, многие автолюбители знают, что эта система есть на их машинах, но не все понимают, как она работает. Так что же означает данная аббревиатура, для чего нужна эта система и как она работает?

ABS – (Anti-lock breaking system), либо просто АБС, это антиблокировочная система, целью которой служит предотвращение блокировки колес при торможении. К примеру, когда при торможении, одно или несколько колес машины заблокируются и станут скользить по дороге, система ослабит давление в тормозной магистрали колеса, и оно снова начнет вращение. И пока педаль тормоза постоянно и сильно нажата, процесс блокировки и разблокировки будет продолжаться, пока идет процесс торможения.

Система ABS появилась в 80-х годах прошлого века, и с тех пор стала важнейшей частью системы безопасности автомобиля. Устанавливают ее не только на легковые автомобили, но и на грузовики, и даже на мотоциклы.

Для чего нужно ABS?

Как уже было сказано, АБС предназначается для предотвращения блокировки колес и для сохранения возможности управлять автомобилем во время торможения, даже в экстренных случаях. Опасность блокировки колес в том, что при резком торможении, на скользкой дороге, можно потерять управление над авто.  При отсутствии АБС, при экстренном нажатии на тормоз, у неопытных водителей будут заблокированы управляющие колеса, и повороты руля, в любую из сторон, не будут иметь никакого эффекта, машина просто продолжит движение прямо, пока снова не появится сцепление с дорогой.

Именно эту задачу и решает ABS. Система непрерывно контролирует вращение колес и, если необходимо, разблокирует их. Тем самым обеспечивается постоянное сцепление с дорогой, что позволяет выполнять маневры во время стрессовых ситуаций.

Часто, в паре с ABS, устанавливается и EBD (система по распределению тормозных усилий). Представим ситуацию, что автомобиль, одной стороной, попал на мокрую поверхность асфальта, а другой на сухую. Если в нем нет антиблокировочной системы, то при экстренном торможении одна сторона будет тормозить эффективнее другой, что приведет к развороту авто и уходу в неуправляемый занос. Опаснее всего эта ситуация складывается при поворотах, когда на авто уже действует боковое усилие. Система АБС же, вместе с EBD, обеспечит прямолинейное, безопасное и равномерное торможение на дорогах с неоднородным сцеплением.

Из чего состоит система АБС и принцип ее работы.

За время своего существования система претерпела значительные изменения и улучшения, но принцип действия и основной функционал, по сути, не поменялся. ABS состоит из нескольких датчиков ускорения, устанавливающихся в ступицах колес, модуляторов давления, которые встраиваются в магистраль тормозной системы, и ЭБУ (электронный блок управления), который управляет сигналами от клапанов, а также получает их от датчиков ускорения.

Все это работает так: каждый из датчиков, расположенных на ступицах, измеряет скорость вращения колес. Если на датчик пришла информация о резком замедлении, либо вовсе об остановке, то с блока управления подается команда о кратковременном открытии клапана для уменьшения давления в тормозной магистрали, что снова заставит колеса вращаться. Весь этот процесс управления датчиками происходит очень быстро, до нескольких десятков раз за секунду. Ощутить работу АБС водитель может, почувствовав слабые вибрации на педали тормоза.

В системе может быть различное число датчиков и клапанов, исходя из этого, и АБС могут быть одно-, двух-, трех- и четырехканальными. «Многоканальность» определяется числом клапанов, управляющих давлением в тормозной магистрали. Если у каждого колеса свой клапан, то это четырехканальная АБС, если по одному на каждое переднее колесо и один на всю заднюю ось, это трехканальная, по клапану на оси – двухканальная, и одноканальная, если стоит единственный клапан на всю систему. Все современные автомобили комплектуются четырехканальными ABS, остальные же можно встретить только на старых авто.

Кроме всех вышеописанных компонентов, в состав антиблокировочной системы может входить насос, который восстанавливает давление в тормозной магистрали, после снижения из-за открытия клапанов.

Как пользоваться ABS.

Наверное, ни один водитель не сможет очень часто нажимать на педаль тормоза, чтобы погасить скорость и не потерять управление. Система АБС была для того и создана, она способна выполнять данное действие с интервалом до пятнадцати раз в секунду. Она не дает колесам полностью заблокироваться, что улучшает управляемость автомобиля и устойчивость на дороге.

Езда на автомобиле с ABS имеет свои особенности. Эффект торможение, с данной системой, само собой увеличивается. Но нужно помнить, что автомобиль не меняет своего прямолинейного движения. Поэтому забудьте о плавном торможении, на автомобиле с ABS по тормозам нужно именно «бить». То есть, во время экстренного торможения, к педали нужно прикладывать большое усилие. Кроме того, не нужно тормозить двигателем, АБС любит работать сам. То есть, при экстренном торможении, надо отключать двигатель от трансмиссии, нажимая педали тормоза и сцепления одновременно.


Минусы ABS.

Один из минусов – человеческий фактор. Многие автолюбители, у которых есть автомобиль с антиблокировочной системой, начинают чувствовать иллюзию полной безопасности, и постепенно теряют концентрацию. Вследствие этого, автомобили с ABS попадают в ДТП чаще, чем автомобили без него.

ABS действительно уменьшает тормозной путь на скользких дорогах. Но если говорить о сухих и ровных дорожных поверхностях, то здесь, наоборот, тормозной путь может увеличиваться.

Проблема ремонта и эксплуатации ABS также стоит остро. К примеру, датчики ускорения. Они сильно загрязняются, так как находятся в самой близости от вращающихся деталей. Также, вывести их из строя, или дать сбои в их работе, может люфт подшипников. Стоит только отметить, что система работает почти без перебоев на современных машинах, а сломаться она может только лишь по вине самых автомобилистов, которые пренебрегают правилами безопасности.

И еще одна проблема, связанная с АБС, это то, что датчики не всегда верно могут среагировать на ситуацию на дороге. Например, представим подъем, потеря на полпути сцепления с дорогой, и резкое нажатие на тормоз. Система может воспринять это как блокировку колес, и даже до упора выжатая педаль газа не поможет удержать автомобиль на склоне. Такая ситуация случается редко, но вполне может быть.

Сложнее будет тормозить на льду, снеге и песке, с установленными шипованными шинами, так как система может нейтрализовать полезные свойства резины.

Что ж, после всего сказанного, можно уверенно сказать, что ABS значительно улучшает активную безопасность автомобиля. Сегодня автомобиль, это часть быта и, соответственно, производители стараются упростить его управление как можно больше. Что делает современных водителей менее профессиональными, чем те, которые были лет 30-40 назад. Современный автомобиль должен быть максимально удобным и безопасным для начинающих автолюбителей. И недаром, с 2004 года, оснащение системой АБС, стало обязательным в странах Евросоюза.

ABS, конечно, вещь полезная, но не следует возлагать на электронику слишком много надежды. Лучше не допускать на дороге таких случаев, когда может включиться антиблокировочная система. Безопасных Вам дорог!

Похожие статьи:

www.driver-motors.ru

Антиблокировочная система (ABS) - 29 Ноября 2014 - АвтоБлог



Основой активной безопасности любого современного автомобиля, является антиблокировочная система

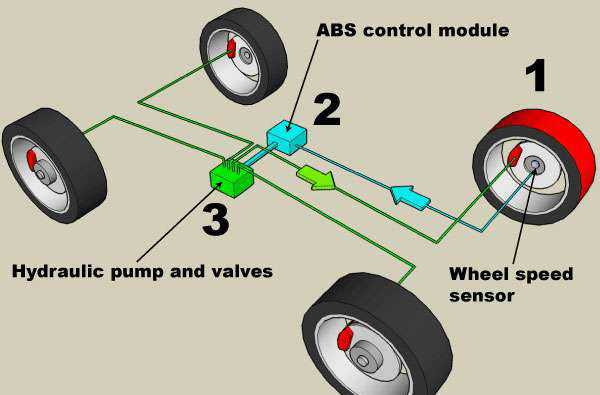

Рис. 1. Схема базовой ABS



ABS - антиблокировочная система. Основная задача антиблокировочной системы - не допускать блокировки ни одного из четырех колес.

Даже в идеальных условиях, на сухой ровной дороге, нужно потратить не менее пяти секунд, чтобы остановить автомобиль, если он движется со скоростью 60 км/ч. Тормозные механизмы при резком нажатии на педаль блокируют колесо меньше, чем за секунду. Если хотя бы одно колесо заблокировано, возникает занос, если же заблокированы все, автомобиль становится неуправляемым. Самое оптимальное торможение происходит, если все колеса продолжают вращаться, постепенно замедляя ход, на грани блокировки. ABS при торможении удерживает все четыре колеса в этом режиме.



Рассмотрим работу ABS более подробно.

Антиблокировочная система обеспечивает безопасность движения и быструю остановку автомобиля. Изменяя давление тормозной жидкости, чтобы не происходило блокирование колес, система поддерживает оптимальное значение коэффициента сцепления шин с дорожным покрытием. Такие системы бывают двух типов: обеспечивающие управление всеми четырьмя колесами или только задними колесами. Управление задними колесами предотвращает их блокировку и сокращает тормозной путь.

Дополнительное управление передними колесами гарантирует соответствие траектории поворота положению рулевого колеса, что позволяет при резком торможении избежать столкновений с препятствием. Автомобильное колесо в процессе торможения замедляет свое вращение в широком диапазоне скоростей от свободного качения до полного блокирования, т.е. движется относительно дорожного полотна с проскальзыванием. Степень проскальзывания определяется отношением разности скорости автомобиля и окружной скорости вращения колеса к скорости автомобиля. От величины проскальзывания зависит коэффициент сцепления колеса с дорогой, а следовательно, и тормозная сила на колесе автомобиля.

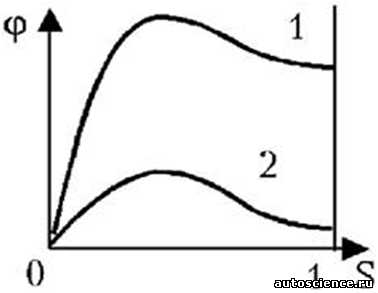

Типовая зависимость коэффициента сцепления колеса с дорогой от проскальзывания S (Рис.1, где 1 и 2 - коэффициенты S на сухом и обледенелом бетоне соответственно) имеет максимальное значение коэффициента сцепления в продольном направлении. Для получения максимального замедления автомобиля и, следовательно, наименьшего тормозного пути (близкого к оптимальному торможения) необходимо, чтобы колеса при торможении имели проскальзывание, соответствующее максимальному значению коэффициента сцепления колеса с дорогой в продольном направлении.

Для решения такой задачи и используется антиблокировочная система.

Рис. 2. Типовая зависимость коэффициента сцепления колеса с дорогой от проскальзывания (где 1 и 2 - коэффициенты S на сухом и обледенелом бетоне соответственно)



Принцип действия базовой ABS таков:

Электронный блок управления постоянно следит за показаниями датчиков скорости. Если три колеса при торможении продолжают вращаться с одной и той же скоростью, а четвертое замедляется, блок управления сигнализирует отступление от нормы.

Контроллер запрограммирован на недопустимость блокировки колеса. Он подает сигнал о снижении давления в тормозном контуре, ведущем к нему. Тормозные колодки разводятся, затем сводятся снова, и так до пятнадцати раз в секунду. Если угроза блокировки миновала, продолжается торможение в штатном режиме. До полной остановки автомобиля ABS следит за тем, чтобы вращение всех колес замедлялось равномерно, не переходя грань, за которой возможна блокировка.

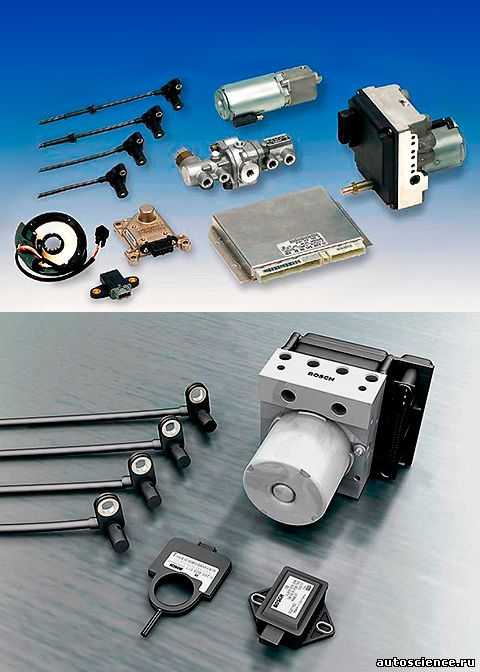

Рис. 3. Элементы ABS



Наиболее эффективной является антиблокировочная система тормозов с индивидуальным регулированием скольжения колеса, т.н. четырехканальная система. Индивидуальное регулирование позволяет получить оптимальный тормозной момент на каждом колесе в соответствии с дорожными условиями и, как следствие, минимальный тормозной путь.

Конструкция антиблокировочной системы включает датчики частоты вращения колес, датчик давления в тормозной системе, блок управления и гидравлический блок в качестве исполнительного устройства.

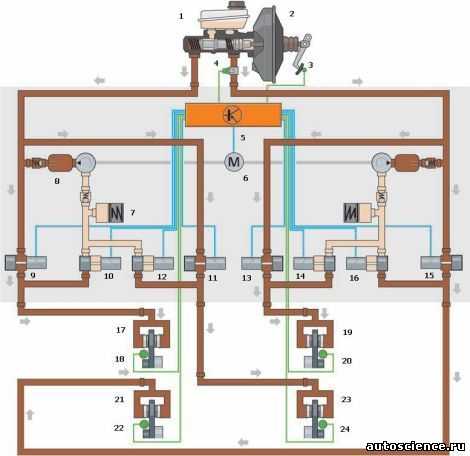

Рис. 4. Схема антиблокировочной системы тормозов ABS: 1-компенсационный бачок, 2-вакуумный усилитель тормозов, 3-датчик положения педали тормоза, 4-датчик давления в тормозной системе,5-блок управления,6-насос обратной подачи, 7-аккумулятор давления, 8-демпфирующая камера, 9-впускной клапан переднего левого тормозного механизма, 10-выпускной клапан привода переднего левого тормозного механизма, 11-впускной клапан привода заднего правого тормозного механизма, 12-выпускной клапан привода заднего правого тормозного механизма, 13-впускной клапан привода переднего правого тормозного механизма, 14-выпускной клапан привода переднего правого тормозного механизма, 15-впускной клапан привода заднего левого тормозного механизма, 16-выпускной клапан привода заднего левого тормозного механизма, 17-передний левый тормозной цилиндр, 18-датчик частоты вращения переднего левого колеса, 19-передний правый тормозной цилиндр, 20-датчик частоты вращения переднего правого колеса, 21-задний левый тормозной цилиндр, 22-датчик частоты вращения заднего левого колеса, 23-задний правый тормозной цилиндр, 24-датчик частоты вращения заднего правого колеса



Датчик скорости устанавливается на каждое колесо. Он фиксирует текущее значение частоты вращения колеса и преобразует его в электрический сигнал.

На основании сигналов датчиков блок управления выявляет ситуацию блокирования колеса. В соответствии с установленным программным обеспечением блок формирует управляющие воздействия на исполнительные устройства - электромагнитные клапаны и электродвигатель насоса обратной подачи гидравлического блока системы.

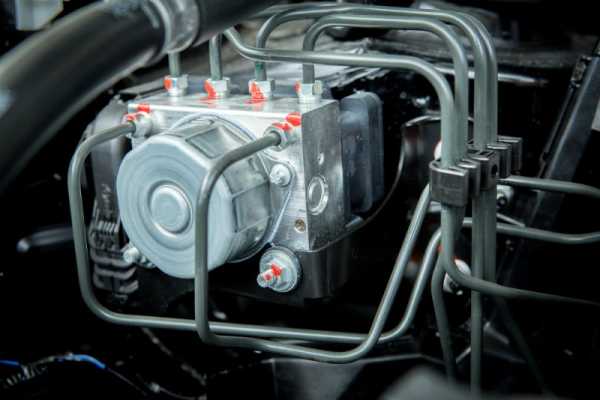

Гидравлический блок объединяет впускные и выпускные электромагнитные клапаны, аккумуляторы давления, насос обратной подачи с электродвигателем, демпфирующие камеры.

В гидравлическом блоке каждому тормозному цилиндру колеса соответствует один впускной и один выпускной клапаны, которые управляют торможением в пределах своего контура.

Аккумулятор давления предназначен для приема тормозной жидкости при сбросе давления в тормозном контуре. Насос обратной подачи подключается, когда емкости аккумуляторов давления недостаточно. Он увеличивает скорость сброса давления. Демпфирующие камеры принимают тормозную жидкость от насоса обратной подачи и гасят ее колебания.

В гидравлическом блоке устанавливается два аккумулятора давления и две демпфирующие камеры по числу контуров гидропривода тормозов.

Контрольная лампа на панели приборов сигнализирует о неисправности системы.



Принцип работы антиблокировочной системы тормозов

Работа антиблокировочной системы тормозов носит цикличный характер. Цикл работы системы включает три фазы:

На основании электрических сигналов, поступающих от датчиков угловой скорости, блок управления ABS сравнивает угловые скорости колёс. При возникновении опасности блокирования одного из колёс, блок управления закрывает соответствующий впускной клапан. Выпускной клапан при этом также закрыт. Происходит удержание давления в контуре тормозного цилиндра колеса. При дальнейшем нажатии на педаль тормоза давление в тормозном цилиндре колеса не увеличивается.

При продолжающейся блокировке колеса, блок управления открывает соответствующий выпускной клапан. Впускной клапан при этом остается закрытым. Тормозная жидкость перенаправляется в аккумулятор давления. Происходит сброс давления в контуре, при этом скорость вращения колеса увеличивается. При недостаточной емкости аккумулятора давления, блок управления ABS подключает к работе насос обратной подачи. Насос обратной подачи перекачивает тормозную жидкость в демпфирующую камеру, уменьшая давление в контуре. Водитель при этом ощущает пульсацию педали тормоза.

Как только угловая скорость колеса превысит определённое значение, блок управления закрывает выпускной клапан и открывает впускной. Происходит увеличение давления в контуре тормозного цилиндра колеса.

Цикл работы антиблокировочной системы тормозов повторяется до завершения торможения или прекращения блокирования. Система ABS не отключается.

В современных автомобилях ABS все чаще становится узлом более сложной системы электронного контроля устойчивости (ESC) или системы распределения тормозных усилий (EBD).



Система электронного контроля устойчивости (ESC)

Электронный контроль устойчивости или курсовая устойчивость (Electronic Stability Control, ESC)

ЭКУ активная система безопасности автомобиля, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких). Является вспомогательной системой автомобиля.

Система позволяет удерживать автомобиль в пределах заданной водителем траектории при различных режимах движения (разгоне, торможении, движении по прямой, в поворотах и при свободном качении).



Устройство системы курсовой устойчивости

Система курсовой устойчивости является системой активной безопасности более высокого уровня и включает: антиблокировочную систему тормозов (ABS), систему распределения тормозных усилий (EBD), электронную блокировку дифференциала (EDS), антипробуксовочную систему (ASR).

Система курсовой устойчивости объединяет входные датчики, блок управления и гидравлический блок в качестве исполнительного устройства.

Рис. 5. Схема системы курсовой устойчивости ESP: 1-компенсационный бачок, 2-вакуумный усилитель тормозов, 3-датчик положения педали тормоза, 4-датчик давления в тормозной системе, 5-блок управления, 6-насос обратной подачи, 7-аккумулятор давления, 8-демпфирующая камера, 9-впускной клапан переднего левого тормозного механизма, 10-выпускной клапан привода переднего левого тормозного механизма, 11-впускной клапан привода заднего правого тормозного механизма, 12-выпускной клапан привода заднего правого тормозного механизма, 13-впускной клапан привода переднего правого тормозного механизма, 14-выпускной клапан привода переднего правого тормозного механизма, 15-впускной клапан привода заднего левого тормозного механизма, 16-выпускной клапан привода заднего левого тормозного механизма, 17-передний левый тормозной цилиндр, 18-датчик частоты вращения переднего левого колеса, 19-передний правый тормозной цилиндр, 20-датчик частоты вращения переднего правого колеса, 21-задний левый тормозной цилиндр, 22-датчик частоты вращения заднего левого колеса, 23-задний правый тормозной цилиндр, 24-датчик частоты вращения заднего правого колеса, 25-переключающий клапан, 26-клапан высокого давления, 27-шина обмена данными



Входные датчики фиксируют конкретные параметры автомобиля и преобразуют их в электрические сигналы. С помощью датчиков система динамической стабилизации оценивает действия водителя и параметры движения автомобиля. Используются в оценке действий водителя датчики угла поворота рулевого колеса, давления в тормозной системе, выключатель стоп-сигнала. Оценивают фактические параметры движения датчики частоты вращения колес, продольного ускорения, поперечного ускорения, скорости поворота автомобиля, давления в тормозной системе.

Блок управления системы ESP принимает сигналы от датчиков и формирует управляющие воздействия на исполнительные устройства подконтрольных систем активной безопасности:

  • впускные и выпускные клапаны системы ABS;
  • переключающие и клапаны высокого давления системы ASR;
  • контрольные лампы системы ESP, системы ABS, тормозной системы.

В своей работе блок управления ESP взаимодействует с системой управления двигателем и автоматической коробки передач (через соответствующие блоки). Помимо приема сигналов от этих систем блок управления формирует управляющие воздействия на элементы системы управления двигателем и АКПП.

Для работы системы динамической стабилизации используется гидравлический блок системы ABS/ASR со всеми компонентами.



Дополнительные функции системы курсовой устойчивости

В конструкции системы курсовой устойчивости могут быть реализованы следующие дополнительные функции (подсистемы):гидравлический усилитель тормозов, предотвращения опрокидывания, предотвращения столкновения, стабилизации автопоезда, повышения эффективности тормозов при нагреве, удаления влаги с тормозных дисков и и др.

Все перечисленные системы, в основном, не имеют своих конструктивных элементов, а являются программным расширением системы ESP.

Система предотвращения опрокидывания ROP (Roll Over Prevention) стабилизирует движение автомобиля при угрозе опрокидывания. Предотвращение опрокидывания достигается за счет уменьшения поперечного ускорения путем подтормаживания передних колес и снижения крутящего момента двигателя. Дополнительное давление в тормозной системе создается с помощью активного усилителя тормозов. ( На автомобилях VOLVO, FORD обозначается как RSC, у CHEVROLET ARP)

Система предотвращения столкновения (Braking Guard) может быть реализована в автомобиле, оснащенном адаптивным круиз-контролем. Система предотвращает опасность столкновения с помощью визуальных и звуковых сигналов, а в критической ситуации - путем нагнетания давления в тормозной системе (автоматического включения насоса обратной подачи).

Система стабилизации автопоезда может быть реализована в автомобиле, оборудованным тягово-сцепным устройством. Система предотвращает рыскание прицепа при движении автомобиля, которое достигается за счет торможения колес или снижения крутящего момента.

Fading Brake Support (другое наименование - Over Boost) предотвращает недостаточное сцепление тормозных колодок с тормозными дисками, возникающее при нагреве, путем дополнительного увеличения давления в тормозном приводе.

Система удаления влаги с тормозных дисков активируется на скорости свыше 50км/ч и включенных стеклоочистителях. Принцип работы системы заключается в кратковременном повышении давления в контуре передних колес, за счет чего тормозные колодки прижимаются к дискам и происходит испарение влаги.



Система распределения тормозных усилий

Система распределения тормозных усилий предназначена для предотвращения блокировки задних колес за счет управления тормозным усилием задней оси.

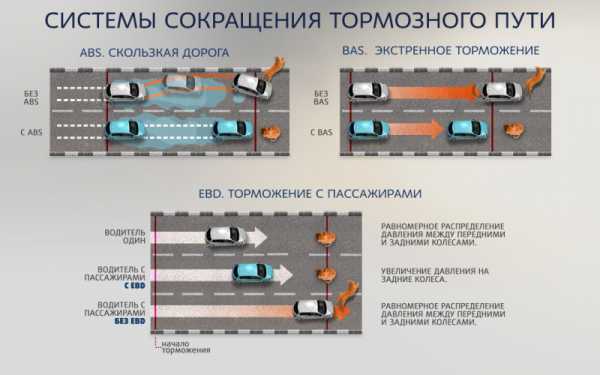

Рис. 6. Эффективность работы EBD



Во время интенсивного торможения на скользкой дороге антиблокировочная система (ABS) предотвращает блокировку колес и позволяет сохранить управляемость. Вне зависимости от количества пассажиров и багажа, а также дорожных условий электронная система распределения тормозных усилий (EBD) делит тормозные усилия между передними и задними колесами для максимально стабильного и эффективного замедления.

Система распределения тормозных усилий представляет собой программное расширение антиблокировочной системы тормозов. Другими словами, система использует конструктивные элементы системы ABS в новом качестве.



Принцип работы системы распределения тормозных усилий

Работа системы EBD, также как и система ABS, носит цикличный характер. Цикл работы включает три фазы:

  • удержание давления;
  • сброс давления;
  • увеличение давления.

На основании разности сигналов датчиков блок управления определяет начало блокирования задних колес. Он закрывает впускные клапаны в контурах тормозных цилиндров задних колес. Давление в контуре задних колес удерживается на текущем уровне. Впускные клапаны передних колёс остаются открытыми. Давление в контурах тормозных цилиндров передних колес продолжает увеличиваться до начала блокирования передних колес.

Если колеса задней оси продолжают блокироваться, открываются соответствующие выпускные клапаны и давление в контурах тормозных цилиндров задних колес уменьшается.

При превышении угловой скорости задних колес заданного значения, давление в контурах увеличивается. Происходит торможение задних колес.

Работа системы распределения тормозных усилий заканчивается с началом блокирования передних (ведущих) колес. При этом в работу включается система ABS.



Достоинства и недостатки ABS

На покрытиях, обеспечивающих хорошее сцепление колеса с дорогой, к примеру, на сухом асфальте, автомобиль с ABS останавливается быстрее, чем автомобиль без ABS. Получается, что наличие ABS снижает риск столкновения с идущей впереди машиной.

На покрытиях с плохим сцеплением - к примеру, на рыхлом снегу или гравии - основное достоинство АБС в том, что возможность разблокировки одного или нескольких колес существенно снижает вероятность заноса.

На покрытиях с плохим сцеплением тормозной путь автомобиля с АБС оказывается длиннее. В таких местах интенсивность торможения зависит, скорее, от состояния и качества шин. Заблокированные колеса автомобиля без АБС зарываются в рыхлый снег или гравий и останавливают машину быстрее, чем колеса, которые система постоянно старается разблокировать. Поэтому в некоторых автомобилях установлена система, различающая тип покрытия и меняющая режим работы ABS. Кроме того, некоторые производители автомобилей предоставляют водителю возможность выключить систему.

На ровных скользких дорогах (к примеру, во время гололеда), при блокировании всех колес сразу АБС может быть бессильна. Поскольку система опирается на сравнение скорости хода всех колес, одновременная их остановка не может быть воспринята блоком управления как нештатная ситуация.



История создания ABS

Первая механическая АБС была разработана авиатором Габриэлем Вуазеном в 1929 году для использования в аэропланах.

В 1936 году компания Bosch запатентовала принцип работы тормозной системы с устройством, предотвращающим блокировку колес. Однако создать на основе существующих в те годы электронных компонентов работоспособную ABS было невозможно.

Позже гидравлические ABS начали устанавливать на гоночные автомобили, мотоциклы и автомобили представительского класса. К примеру, в 1970 году система ABS Sure track ставилась на заднюю ось Lincoln Continental, а в следующем году компания Nissan начала предлагать АБС в качестве опции для модели President. Позже, в 1978 году, на двух немецких представительских автомобилях - Mercedes Benz W116 (S-класс) и BMW 7-й серии - ABS разработки Robert Bosch GmbH стала штатным узлом.



Интересные факты об ABS

При езде на мотоцикле блокировка колёс при торможении происходит намного чаще, чем при езде на автомобиле. Для мотоциклиста блокировка означает практически неизбежное падение, поэтому большинство современных мотоциклов оснащены ABS. Более того, в законодательные органы ряда стран постоянно поступают проекты законов, запрещающих ввоз и использование мотоциклов без ABS.

Обладая автомобилем с ABS в Израиле, можно получить скидку на обязательное страхование автогражданской ответственности.

В 1993 году регламент гонок Формула-1 пополнился запретом на ABS, попавшую под определение электронной помощи пилотам. Объясняется это тем, что для гонщика важно показать свое искусство управления болидом в разных ситуациях, в том числе, и при прохождении поворотов, а ABS страхует его при торможении и берет тем самым часть работы на себя.





Источники:

http://systemsauto.ru/active/abs.html

http://systemsauto.ru/active/esp.html

https://blamper.ru/auto/wiki/tormoznaya-sistema/antiblokirovochnaya-sistema-abs-3202

http://quto.ru/Mitsubishi/OutlanderXL/If/suv5d/features/2680/

www.autoscience.ru

Что такое ABS и как это работает

Этой статьёй мы открываем серию публикаций о технической начинке наших автомобилей. О том, что стоит за загадочными номерами двигателей и о том, какие системы делают нашу поездку безопасной и комфортной. И первое, о чём хочется рассказать это антиблокировочная система ABS.

Этот материал охватит следующие темы:


Что такое АБС и зачем его применяют

Зачем применяют систему АБС

Представьте такую ситуацию:

На улице смеркается. Вы едете по неосвещенной, мокрой дороге и вдруг замечаете перед собой какую-то тень. Первое что обычно делаю водители, это резко и сильно жмут на тормоз.

И, в общем-то, это правильно. Вот только физика не совсем с нами согласна. Сильным нажатием на педаль тормоза вы блокируете колеса, и машина, вместо того что бы остановиться, продолжает скользить вперёд. Согласитесь, не приятная ситуация.

То есть получается, что колесо вашего автомобиля уже остановилось, а сама машина продолжает движение.



Вот как раз тут, не доводя дело до блокировки колёс, включается антиблокировочная система ABS. Эта система помогает избежать проскальзывания и не допустить остановки колёс ранее, чем произойдёт полная остановка автомобиля, тем самым максимально увеличивая эффективность тормозов.

Те, кто сталкивался с работой системы ABS в автомобиле, возможно даже не поняли, что она сработала. Во время работы АБС вы ощущаете резкие и короткие толчки автомобиля и чувствуете, как пульсирует тормозная педаль.

Устройство ABS

Устройство антиблокировочной систмы тормозов

Антиблокировка тормозов состоит из, всего, 4-х частей:

Датчик(и) скорости – для отслеживания скорости вращения колёс и выявления момента когда колёса почти заблокировались

Клапаны – для каждого тормоза, над которым властен ABS, есть свой клапан. В зависимости от автомобиля и установленной системы АБС у клапана может быть 2 или 3 положения.

1)      Клапан закрыт – тормозная жидкость не поступает к колесу от главного цилиндра

2)      Клапан открыт – тормозная жидкость поступает

3)      Приоткрыт – клапан помаленьку понижает давление в тормозе

Насос – во время действия системы антиблокировки тормозов ABS давление в тормозах падает, и насос используется для накачки давления до требуемого уровня

Главный блок управления – считывает информацию с датчиков скорости, решает, когда наступил момент вхождения ABS в процесс торможения и даёт команду клапанам. Также отключает антиблокировку при низких скоростях или когда считает что торможение проходит в штатном режиме.

Принцип работы

В наиболее просто представлении, принцип работы системы АБС, сводится к следующему:

Компьютер постоянно проверяет показания датчиков скорости и при резком изменении скорости вращения колеса, когда колесо практически останавливается, решает что пора включаться в процесс торможения.

Первое что происходит, это уменьшения давления тормозной жидкости на тормоз, таким образом, колесо, которое было готово вот-вот заблокироваться – освобождается и с новыми силами бросается на помощь остальным колёсам. В качестве оружия, оно использует силу трения, но это пока останется за рамками нашей статьи.

После того как колесу не дали заблокироваться, АБС автомобиля возвращает давление тормозной жидкости с помощью насоса и тормозная система продолжает работу в обычном режиме.

Такая процедура может происходить с каждым колесом, которое попытается выпасть из общего ритма. Причём такая процедура может повторяться до 15 раз в секунду.



Как работает ABS видео (eng)

Типы антиблокировочных систем

Типы систем антиблокировки тормозов делятся по количеству датчиков скорости вращения. Бывают 1-но, 3-х и 4-х канальные системы, которые оснащаются, соответственно 1, 3 или 4-мя датчиками.

Наиболее современной, и дорогой, является 4-х канальная система. В этом случае для каждого колеса имеется свой  датчик, и компьютер, управляет по отдельности каждым из них.

При использовании трехканальной АБС, датчики ставятся: один на задний мост и по одному на каждое переднее колесо. Таким образом, задние колёса управляются параллельно, а передние каждое в отдельности.

Одноканальная ABS это самый простой вариант. Датчик скорости тут всего один и ставится он на задний мост. Клапан тут тоже один. Из этого следует, что при включении систему ABS, её воздействию, и значит антиблокировке, подвержена только пара задних колёс, причём вместе.

В итоге

Эта статья лишь начало рассказа о возможностях активной системы антиблокировки тормозов – ABS. В продолжении, в статье «Антиблокировка тормозов с ABS – хорошо или плохо«, мы расскажем, когда не стоит уповать на эту систему и что делать, если её нет.

А также более подробно осветим большое количество вопросов связанных с работой АБС.

Опубликовано: Июнь 25, 2014

avtocore.com

Отправить ответ

avatar
  Подписаться
Уведомление о
