Данной статьей я расскажу вам, что такое ГБЦ (головка блоков цилиндров), из чего она состоит, где находится и как действует. Так же объясню, зачем необходим этот немаловажный для работы автомобиля узел.

Разберемся с определением.

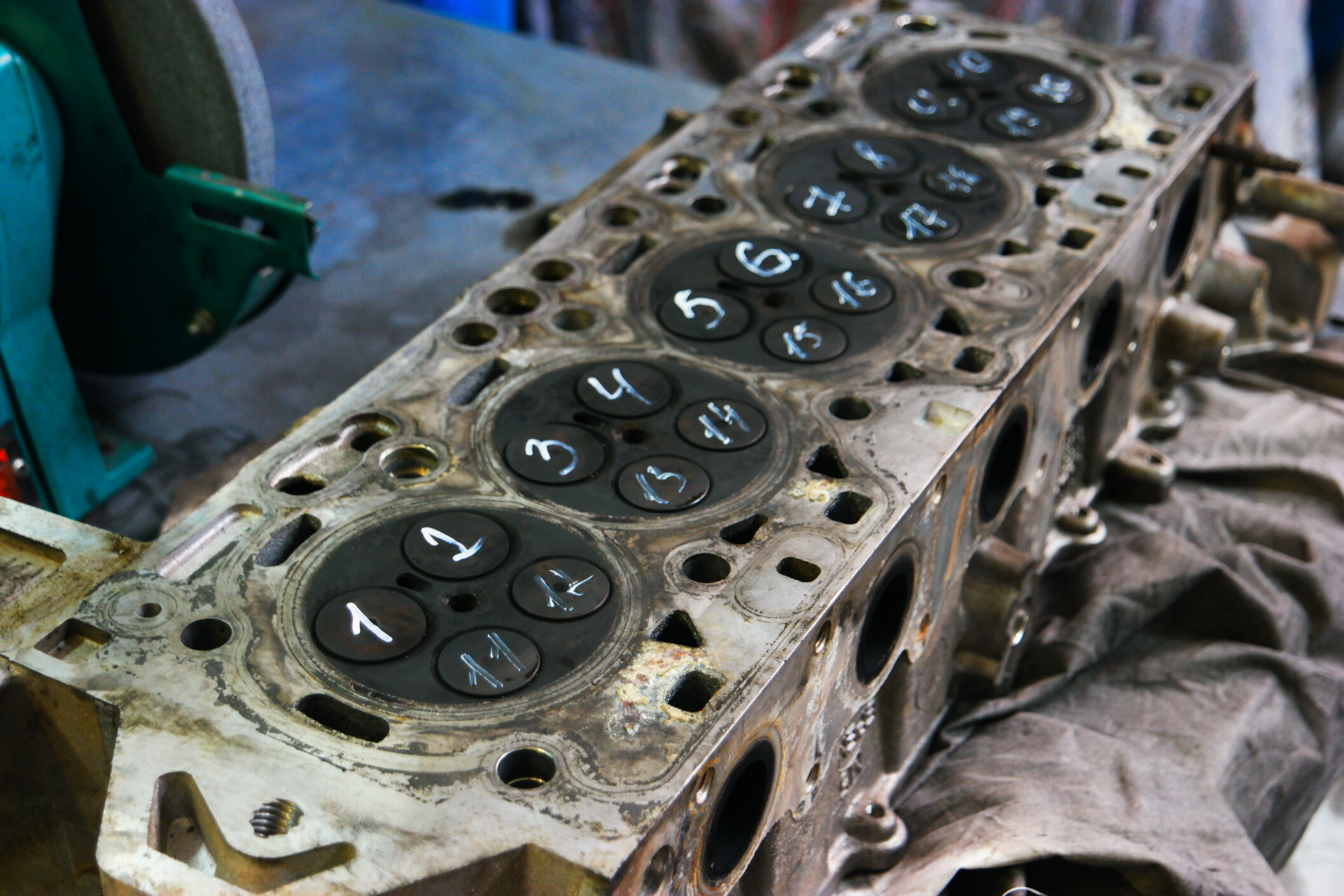

Итак, головка блоков цилиндров (ГБЦ) – это крышка, которая закрывает блок цилиндров от любых внешних негативных влияний. Она представляет собой деталь сложной формы, изготовленную, как правило, из алюминиевого сплава или легированного чугуна способом точечного литья. После прохождения этапа литья, чтобы избавится от остаточного напряжения, возникшего на предыдущем этапе, ее подвергают искусственному старению с помощью механической обработки.

Внутренняя поверхность ГБЦ при этом представляет собой идеально гладкую поверхность, что указывает на высокую значимость данного узла. Чтобы более надежно соединить ГБЦ с блоком цилиндров, ее нижнюю часть производят немного расширенной.

Конструктивные особенности ГБЦ.

Головка блоков цилиндров современных авто имеют сложную конструкцию и включают очень большое количество различных деталей (клапана газораспределения, привод свечей зажигания, форсунки и т.д.). Также сюда устанавливаются – выпускные и впускные клапана, камера сгорания топлива, распределительный вал и многое другое. На автомобили с однорядными двигателями устанавливают общую ГБЦ, а на многорядные двигатели  — W-образные, где на каждый ряд цилиндров устанавливают отдельную головку.

Строение и основные функции, которые выполняет головка блоков цилиндров в период работы.

1. Крышка ГБЦ (на которой находится маслоналивное отверстие) – на нее возлагается функция защиты блока цилиндров от негативных воздействий и засорения.
2. Резиновый уплотнитель (прокладка головки блока цилиндров) —  используется при креплении крышки ГБЦ и выполняет функцию уплотнителя в местах крепления крышки к блоку цилиндров. Прокладка предназначена для однократного использования, поэтому не стоит экономить на ее замене при ремонте или обслуживании данного узла.
3. Камеры для сгорания топлива.
4. Расположенные на корпусе головки резьбовые отверстия,  предназначенные для форсунок или свечей зажигания.
5. Полость для распредвала и натяжителя цепи – расположена в передней части ГБЦ.

Место в верхней части ГБЦ отведено для клапанных пружин и втулок, опорных шайб и корпусов подшипников распредвала, а также в корпусе имеются отверстия для установки впускного и выпускного коллекторов. Есть в ГБЦ и место для ГРМ (газораспределительного механизма).

При несвоевременном или неправильном обслуживании головки блока цилиндров могут возникнуть серьезные поломки в связи с большим количеством различных узлов и механизмов, находящихся в непосредственном взаимодействии друг с другом, что в свою очередь приведет к весьма дорогому ремонту, читаем ремонт головки блока цилиндров. Это связано с тем, что для разборки или даже для частичного ремонта одного из узлов практически всегда необходимо снимать головку, а этот процесс весьма трудоёмкий.

При установке ГБЦ обратно необходимо соблюдать определённую последовательность и четкий момент затяжки, которые определяет завод изготовитель данного автомобиля, подробнее в статье замена прокладки головки блока цилиндров. Если пренебречь этими правилами и недожать до необходимого момента – можно испортить прокладку, потерять масло и охлаждающую жидкость, и как результат — поломка. В худшем варианте охлаждающая жидкость попадет в масло, и дальше в цилиндр, что приведет к поломке гильзы цилиндра. Слишком большое усилие — приведет к порче мягкого корпуса головки, что потребует его восстановления. Поэтому советуем вам производить ремонт не своими силами, а прибегая к помощи квалифицированных специалистов.

Видео

Рекомендую прочитать:

что такое и как делается?

Автомобильный двигатель представляет собой довольно сложный механизм, состоящий из большого числа элементов. При этом одним из самых важных в составе мотора считается именно ГБЦ. Протяжка головки блока цилиндров выполняется в основном в тех случаях, когда производится капитальный ремонт двигателя. В принципе такой процесс не представляет собой особой сложности и может быть выполнен самостоятельно. Для этого необходимо иметь специальный инструмент и хоть минимальный опыт работы в этом деле. В этом материале попытаемся подробно разобраться в тонкостях выполнения протяжки головки блока цилиндров.

Когда нужно делать протяжку ГБЦ?

По большому счету автомобилям современного образца выполнение подобной работы не требуется. До определенного момента протяжка ГБЦ была необходимой процедурой для успешного прохождения технического осмотра. Сегодня же, когда автомобильное производство стало стремительно развиваться, даже на автомобилях отечественного производства необходимость выполнения данной процедуры отпадает. Необходимость ее возникает только в случае со старыми двигателями.

Как правило, проведение таких работ может быть вызвано наличием влаги в местах, где головка непосредственно крепится к блоку. В некоторых случаях протяжка ГБЦ может потребоваться и когда на автомобиле сломана прокладка, с ней возникли повреждения или были неправильно затянуты болты.

Протяжка ГБЦ: тонкости работ

Перед выполнение протяжки ГБЦ важно изначально ознакомиться с инструкцией по эксплуатации автомобиля. При этом, для того, чтобы процесс протяжки завершился успешно руководство по эксплуатации должно быть оригинальным. Объясняется такая необходимость тем что, только производители могут предоставлять подробную информацию о важных нюансах и эксплуатации конкретной марки автомобиля. При этом также очень важно, чтобы исполнитель работ точно разбирался в схеме и имел необходимые знания относительно алгоритма затяжки болтов. Отметим, что болты для каждого мотора подбираются в индивидуальном порядке. Что касается технологии, то в современных моторах она состоит из пружинных болтов.

С пружинными болтами протяжка не нужна. Для выполнения протяжки в любом случае понадобится хороший динамометрический ключ. При этом при выполнении работ ни в коем случае нельзя делать что-либо навскидку. Все действия должны быть последовательными и слаженными, а также тщательно просчитанными.  При выполнении работ нужно быть предельно внимательными. Если цилиндр имеет болты с тупиковым отверстием, то очень важно во время вливания масла, следить за тем чтобы оно не пролилось. Если этого не сделать, то может испортится блок цилиндра. Также в ходе работы важно дополнительно смазывать резьбу сквозного отверстия герметиком с пластическими свойствами. Только после этого можно выполнять непосредственно вкручивание болта.

Подробнее о протяжке ГБЦ можно узнать в этом видеоролике:

Опубликовано: 24 января 2019

Что такое гбц в двигателе автомобиля. Головка блока цилиндров гбц Из чего изготовлена головка блока цилиндров

Любой мотор имеет сложную структуру, каждый элемент которой необходим для выполнения определенной задачи. Один из таких элементов – головка блока цилиндра.

ГБЦ является главным узлом в любом автомобиле или мотоцикле. Устройство необходимо для того, чтобы контролировать в двигателе внутреннего сгорания вывод газов. По своей природе головка блока цилиндров является крышкой, закрывающей сам блок. Крышка гбц создаётся из алюминиевых сплавов, также она может быть изготовлена из чугуна. На производстве головку блока цилиндров подвергают процессу искусственного старения. Количество ГБЦ напрямую зависит от типа ДВС, если он V-образного типа, на каждый ряд используется отдельная головка.

Работа гбц очень сильно зависит от степени уплотненности головки с блоком цилиндров. Этим объясняется то, что верхняя часть этой детали немного уже, в сравнении с нижней. Уплотнительная прокладка располагается между головкой и самим блоком цилиндров.

Установка и фиксирование головки цилиндров осуществляется при помощи штифтов, которые предназначены для закрепления детали. Правильность монтажа сильно влияет на дальнейшую работу ГБЦ. Для каждого транспортного средства в инструкции указан свой регламент. По этой причине не стоит заимствовать схему монтажа головки с иномарки для машины отечественного производства. Не стоит забывать о том, что штифты имеют определенный порядок затяжки, вместе с этим указан требуемый момент закручивания. Для правильной установки головки блока цилиндра используется специальный инструмент – динамометрический ключ.

При установке и затяжке ГБЦ следует в первую очередь опираться на инструкцию по установке, а не грубую физическую силу. Если перетянуть головку цилиндра – возможно повреждение уплотнительной прокладки, масляного канала ГБЦ и других, не менее важных составляющих этой системы. Например, головка в цилиндрах может треснуть, измениться в размерах, от работы этого элемента зависит вся работа двигателя, и как следствие, транспортного средства в целом.

Особенности конструкции

Конструкция головки цилиндров не такая простая, какой кажется на первый взгляд. Ниже будут описаны все составляющие этой детали.

В настоящее время все элементы головки блока цилиндра изготавливаются из алюминиевых сплавов, раньше для этой же цели использовали легированный чугун. Некоторые транспортные средства до сих пор оснащены чугунной головкой цилиндров. Объясняется это тем, что чугун наиболее оправдан для очень высоких или очень низких температур. Алюминиевые сплавы наиболее подвержены деформации из-за перепада температур. Размеры ГБЦ во время работы двигателя изменяются из-за повышенной температуры.

ГБЦ состоит из следующих элементов.

• Уплотнительная прокладка.
• Газораспределительный механизм.
• Корпус головки цилиндра, именно здесь находятся все механизма и патрубки системы охлаждения, масляные провода и камера сгорания.
• Отсеки, в которые в последующем монтируются свечи зажигания .
• Привод газораспределительного механизма.
• Камера сгорания, где осуществляется процесс горения топлива.
• Тут же находятся посадочные плоскости, которые дают возможность выпускать переработанные газы.

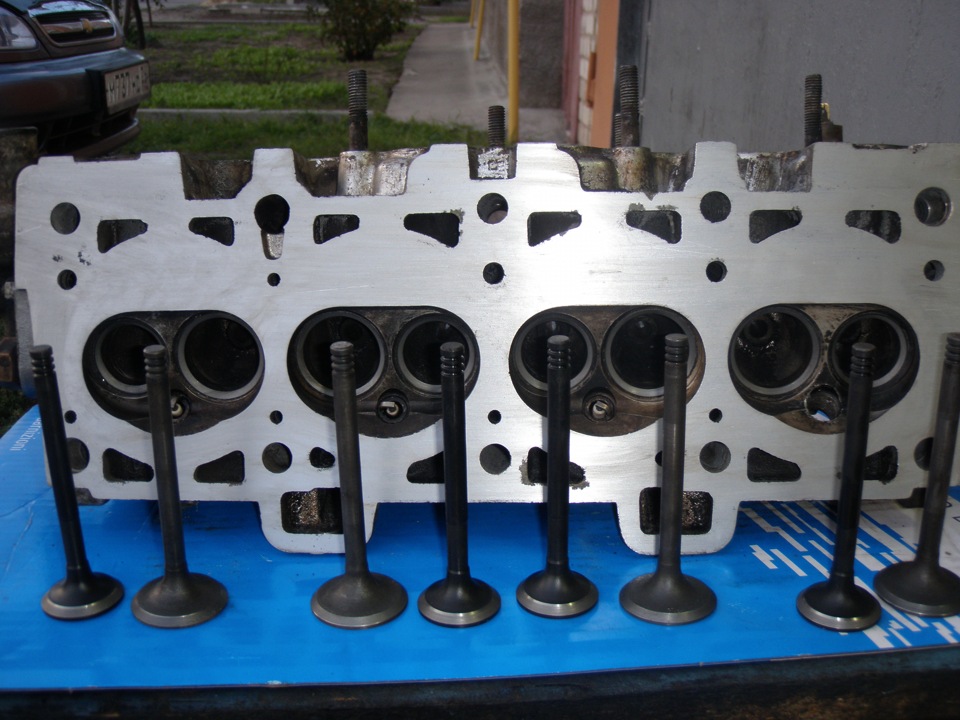

Следует рассказать более подробно о каждом из этих элементов. Клапаны ГБЦ находятся в 1 ряду, каждый из которых наклонён к цилиндрам на двадцать градусов. В автомобилях последнего поколения может использовать несколько другой принцип устройства ГБЦ, но в целом, все примерно одинаково.

Более подробно стоит рассказать об уплотнительной прокладке, основа который это армированный асбест. Изготовление этого элемента именно из такого материала объясняется высокими температурами во время работы двигателя внутреннего сгорания, также на прокладку оказывается большое давление. Прокладка из армированного асбеста в состоянии обеспечить герметичность всех каналов и систем мотора.

Если разобрать переднюю часть этого устройства, то можно увидеть, что здесь располагается привод газораспределительного механизма вместе с натяжителем цепи. Камеры сгорания имеют тесный контакт с блоком, по этой причине их обрабатывают механическим путём. Объёмы камер для сжатия несколько меньше, чем размеры поршней. Объясняется это тем, что во время работы ДВС, в момент поднятия поршней, такая конструкция даёт возможность воздушным смесям закручиваться. В итоге улучшается сам процесс сгорания топлива.

На левом участке головки цилиндра располагаются отверстия для свеч зажигания, здесь же монтируются системы для опоры рычага, опорные шайбы. Наверху ГБЦ имеется крышка, которая крепится к остальному корпусу при помощи болтов.

В ГБЦ присутствуют несъёмные элементы. Седла клапанов, которые необходимы для герметичности газораспределительного механизма, здесь же находятся направляющие втулки. Следует принять к сведению, что эти элементы монтировались при помощи прессовки. То есть заменить их в домашних условиях невозможно, потребуется обращаться в сервисный центр или использовать специальное оборудование.

Некоторые автовладельцы пытаются заняться ремонтным работами ГБЦ самостоятельно, однако делать этого не рекомендуется, в противном случае возможны негативные последствия.

1. Головка цилиндра может измениться по форме, в итоге будет нарушена герметичность клапанов и камеры сгорания.
2. Из-за неправильного нагрева, головка цилиндра станет непригодной к эксплуатации.
3. Возможно образование трещин и микротрещин, исправная работа мото

Что такое отверстие для головки цилиндров и как оно увеличивает мощность?

Это работа только для самых опытных механиков, но перенос головы может привести к впечатляющему увеличению мощности при правильном выполнении

Существует бесчисленное множество способов модифицировать автомобиль для увеличения мощности, но все они сводятся к одним и тем же общим факторам: подавать больше воздуха и топлива в цилиндры, эффективно сжигать его и выпускать его как можно быстрее и плавнее.И хотя многие заправщики одержимы принудительной индукцией, перенос головки блока цилиндров — гораздо менее радикальная, но стоящая модификация, которая могла бы принести в конюшню еще несколько лошадей.

Головки цилиндров изготавливаются методом литья, при этом чугун или алюминиевый сплав заливают в шаблон для застывания. Во время этого процесса может произойти отливка, которая является дефектом, вызванным утечкой металла из стыков в отливке и контактом между основанием формы и материалом в расплавленном состоянии.После изготовления основного материала головки используется обработка с ЧПУ для фрезерования седел клапанов и любых других небольших фасок и надрезов, необходимых для завершения конструкции головки цилиндров.

Анатомия головки блока цилиндров с соответствующим клапанным механизмом выше

Все это приводит к довольно грубой головке блока цилиндров, влияющей на поток жидкости, когда она проходит через боковую часть головки блока цилиндров и попадает в цилиндры через горловину клапана.Для наиболее эффективного потока жидкости и максимальной производительности головку блока цилиндров можно обработать, чтобы уменьшить количество небольших ограничений и шероховатостей, которые могут препятствовать потоку в каждый соответствующий цилиндр. Уменьшение турбулентности потока жидкости приведет к более плавному впуску и выпуску системы, что приведет к увеличению мощности.

Перфорация базовой головки может быть завершена с помощью небольшого ручного сверла с коническими сверлами шлифовального станка, которые, по сути, действуют как моторизованная наждачная бумага.Для более тяжелых работ, таких как согласование портов, вам понадобится шлифовальный станок и твердосплавные заусенцы, чтобы аккуратно прорезать материал головки блока цилиндров. Более сложную геометрию можно перенести с помощью станка с ЧПУ, используя лазерное наведение для идеальной формы и бритья головки блока цилиндров в точном соответствии с заданными пользователем параметрами.

Перенос головы — долгий, сложный и запутанный процесс, но выигрыш в мощности может того стоить.

Чтобы правильно проанализировать и подтвердить работу, сначала необходимо протестировать головку на стенде для измерения расхода воздуха, который измеряет объемный расход (сколько воздуха входит и выходит из головки).Это даст базовую цифру для сравнения после того, как головка будет полностью перфорирована и отполирована, что приведет непосредственно к увеличению мощности.

Установка головки блока цилиндров для испытаний на стенде воздушного потока

В головке блока цилиндров есть много областей, за которыми следует обратить внимание:

• Выхлопные отверстия — материал можно срезать, особенно в верхней части каждого выпускного отверстия, где воздух с наибольшей скоростью выходит из цилиндра.Также можно выполнить согласование порта с выпускным коллектором, убедившись, что нет изменений в диаметре между любыми компонентами, которые в противном случае могли бы вызвать ограничение.

• Впускные отверстия — материал можно сбрить, чтобы избавить порт от выбоин и нежелательного металла от литья, но с сохранением определенной шероховатости поверхности, чтобы способствовать испарению топлива, отложившегося по бокам порта. Изменение всей ориентации впускного порта также может быть крайней, но эффективной формой перфорации головки, например, изменение угла порта по отношению к бегунку от впускного коллектора для минимизации возмущения потока жидкости.Соответствие портов также применяется к впускному коллектору, чтобы убедиться, что он точно соответствует

• Карман горловины клапана — возможно, самая важная область, которую нужно сгладить и расширить, способствуя эффективному движению потока через горловину за счет сглаживания любых краев и скосов, оставленных заводской обработкой

• Седло клапана — особенно сложная работа, которую почти наверняка должен выполнять только тот, у кого есть доступ к оборудованию с ЧПУ, эта модификация гарантирует, что клапаны создают точное уплотнение с седлом клапана в закрытом состоянии, тем самым улучшая объемный КПД клапана. двигатель

• Камера сгорания — полировка верхней части камеры сгорания (в которой находится свеча зажигания) способствует эффективному выпуску газа из цилиндра, а полированная поверхность обеспечивает плавный переход сгоревшей воздушно-топливной смеси из цилиндра. цилиндр и в выпускной коллектор

Соответствие порта может включать стружку из выпускного и впускного коллектора вместо головки блока цилиндров.

Когда увеличение мощности от других методов достигнет предела до точки, перенос головки может стать отличным следующим шагом к созданию еще одного скачка мощности.Не ждите огромных скачков мощности; результаты, очевидно, зависят от исходного состояния ГБЦ и качества изготовления. Если вы верите в болтовню на онлайн-форумах, головки блока цилиндров LS1 могут дать от 10 до более 50 л. С. Дополнительно от порта и полировки, так что это ни в коем случае не линейный процесс.

Однако небольшое расширение впускного и выпускного отверстий немного изменит способ выработки мощности вашим двигателем; крутящий момент будет принесен в жертву в диапазоне оборотов из-за уменьшения скорости жидкости из-за нового расширения порта, но прирост мощности будет высоким в диапазоне оборотов, так как больший объемный расход воздуха и топлива может пройти в цилиндры.Соедините отверстие головки с рабочим распределительным валом с хорошим высоким подъемом клапана, и это может иметь серьезный потенциал для более высокой выходной мощности в верхнем диапазоне оборотов.

Двигатель LS1, похоже, имеет широкий простор для работы с головкой блока цилиндров.

Предостережение перед тем, как вы начнете разбирать головку блока цилиндров с помощью дрели — этот вид модификации должен выполняться только тем, у кого есть прошлый опыт в этом, или путем передачи головки в профессиональную мастерскую для обработки.Чрезмерное портирование головы не оставляет пути назад; это приведет к тому, что головка блока цилиндров окажется в мусорном ведре и ее придется заменить.

Так что не полагайтесь на обучающие материалы или статьи YouTube, посвященные портированию и полировке головки блока цилиндров. Однако с помощью опытного прикосновения и некоторого точного шлифования вы можете получить некоторых когда-либо необходимых дополнительных лошадей обратно под капот, что по сути является просто очисткой!

Карточки для автомобильных двигателей уровня 1

Срок	Определение Пространство между подшипником и коленчатым валом, которое допускает расширение деталей, но при этом допускает проскальзывание.
Срок	Определение Измеримая корма или конец свободного движения предмета. В двигателе это касается коленчатого вала.
Срок	Определение Блок двигателя в сборе, включающий головки и клапанный узел.
Срок действия Верхний кулачок двигателя (OHC)	Определение Двигатель, в котором распределительный вал расположен на верхней части головки.
Срок действия Двигатель с двумя верхними кулачками (DOHC)	Определение Верхний кулачковый двигатель с одной направляющей для впуска и одной направляющей для выпуска на головку.На двигателе V6 или V8 обе направляющие будут иметь по 2 распредвала.
Срок	Определение Когда поршень имеет слишком большой зазор между поршнем и стенками цилиндра, в результате чего поршень «ударяется» о цилиндр.
Срок	Определение Тип клапана, используемого для впускных и выпускных клапанов четырехтактного двигателя внутреннего сгорания.
Срок	Определение Двигатель, в котором распределительный вал расположен внутри блока цилиндров, а на цилиндр приходится два клапана.
Срок	Определение Металлические трубки впускного и выпускного коллектора, по которым воздух поступает в цилиндры блока цилиндров и выходит из них.
Срок	Определение Узел блока цилиндров, в который не входят головки и клапанный механизм.
Срок действия Стандартные температура и давление (STP)	Определение 25 градусов на уровне моря.Что мы используем для измерения объема воздуха.
Срок Насколько объем воздуха зависит от высоты?	Определение 3,5% на каждые 1000 футов изменения.
Срок	Определение Идеальная смесь воздуха и топлива в 4-тактном двигателе.Равно 15: 1.
Срок	Определение Верхняя часть двигателя, которая включает головки цилиндров и клапанный механизм.
Срок	Определение Относится к частям двигателя, которые отвечают за открытие и закрытие клапанов.Распределительный вал, толкатели, толкатели, коромысла, клапаны и пружины.
Клемма Сколько раз открывается каждый клапан при повороте коленчатого вала на 720 градусов?	Определение
Термин Какой клапан обычно НЕ магнитный?	Определение
Term Как еще называют гармонический балансир и для чего он нужен?

Что такое головка цилиндра? (с изображением)

Двигатели внутреннего сгорания обычно включают в себя блок цилиндров, в котором находятся поршни и цилиндры, через которые они перемещаются, а также головку блока цилиндров, закрывающую блок.Определенные конфигурации двигателей имеют несколько головок цилиндров, каждая из которых расположена на своем собственном блоке цилиндров. В некоторых двигателях, например в двигателях с плоской головкой, головка блока цилиндров может быть очень простой и спроектирована исключительно для обеспечения герметичной съемной верхней части головки. В других двигателях в головке имеется либо часть клапанного механизма, либо и клапанный механизм, и вал лагеря. В любом случае головка блока цилиндров обычно крепится к блоку с помощью графитовой или металлической прокладки головки блока цилиндров, эффективно превращая цилиндры в герметичные камеры сгорания.

Головки цилиндров — важная часть двигателя внутреннего сгорания.

Простые двигатели, такие как те, которые используются в газонокосилках и рядные двигатели, такие как агрегаты L4 и L6, имеют одну головку блока цилиндров, герметизирующую все камеры сгорания.Другие распространенные двигатели, такие как V6 и V8, содержат два параллельных ряда цилиндров. Для этого требуются две головки цилиндров, установленные таким образом, чтобы образовывать V-образную форму, чтобы герметизировать блок цилиндров. Другой тип двигателя, в котором используются две головки блока цилиндров, — это плоский или оппозитный двигатель. Эта конфигурация похожа на V-образную форму в том, что оба ряда цилиндров приводятся в движение одним коленчатым валом, хотя в случае плоского двигателя блоки выровнены в одной горизонтальной плоскости.

Сложность головки блока цилиндров во многом зависит от типа двигателя, в котором она используется. Многие старые автомобили использовали так называемый двигатель с плоской головкой. Как следует из названия, в этих двигателях использовалась головка, представлявшая собой простую плоскую панель, которая крепилась через прокладку головки к блоку цилиндров, который сам содержал весь клапанный механизм.Головки цилиндров в этих применениях по-прежнему выполняли жизненно важную функцию герметизации камер сгорания, хотя им не хватало многих функций, присущих более современным агрегатам.

Современные головки цилиндров обычно используются в конфигурациях верхнего клапана (OHV) или верхнего распредвала (OHC).Головка блока цилиндров в двигателе с верхним расположением клапанов обычно содержит компоненты клапанного механизма, такие как толкатели, тарельчатые клапаны и другие компоненты, которые приводятся в действие распределительным валом, расположенным в блоке цилиндров. Напротив, двигатели с верхним расположением клапанов имеют сам распредвал в головке, что делает узел еще более сложным. Эти типы головок цилиндров обычно содержат весь клапанный механизм.

.
