где находится, принцип работы и неисправности

При возникновении опасности ослепления водителя встречного транспорта дальним светом фар, головное освещение, вручную или автоматически, переходит на режим ближнего света. Но этого недостаточно, даже если фары правильно отрегулированы, их положение надо подстраивать относительно дороги применительно к конкретной ситуации. На это есть как причины, так и соответствующее оборудование в составе системы наружного освещения автомобиля.

Содержание статьи:

• 1 Зачем нужен корректор фар
  • 1.1 Где находится
• 2 Принцип работы
• 3 Виды корректоров фар
  • 3.1 Механический
  • 3.2 Пневматический
  • 3.3 Гидравлический
  • 3.4 Электромеханический
• 4 Характерные неисправности
• 5 Регулировка и ремонт

Зачем нужен корректор фар

Отличие ближнего света от дальнего состоит в наличии чёткой границы по вертикали между освещённой зоной и тенью от встроенного в фару экрана.

Роль экрана могут выполнять самые разные оптические схемы и принципы, но суть вопроса от этого не меняется – свет фар в таком режиме не должен попадать в глаза встречных водителей. Это сокращает освещённость дороги, но приходится пожертвовать эффективностью в пользу безопасности.

Положение светотеневой границы задаётся углом наклона фары относительно кузова автомобиля. Задаётся оно при регулировке внешнего освещения по экрану с метками или оптическому стенду на СТО.

Сохранность регулировок контролируется при технических осмотрах. Фары же дальнего света работают подобно прожекторам и особых ограничений по расположению и световой мощности пучка не имеют. Хотя и они должны освещать дорогу, а не спутниковые орбиты.

Но обеспечив правильное положение корпуса фары, рефлектора и устройства ограничения геометрии светового пучка относительно кузова, невозможно гарантировать сохранность границы относительно дороги. Но важно именно это, к её профилю привязано положение глаз встречных водителей.

Между тем угол наклона автомобиля относительно горизонтальной плоскости не может быть стабильным из-за наличия мягкой подвески.

Прочитай: Из-за чего потеют фары изнутри и как это устранить

Если загрузить заднюю часть автомобиля, где чаще всего и располагаются дополнительные пассажиры и багажное отделение, то кузов получит, выражаясь авиационным языком, угол тангажа на кабрирование, то есть откренится назад, а фары начнут светить в небо.

Вся тонкая регулировка собьётся, встречные авто будут ослеплены, что сведёт на нет продуманную конструкцию формирования пучка с резкой светотеневой границей. Нужно изменить регулировку, но не делать же это при каждой переменной загрузке или разгрузке автомобиля. В результате в конструкцию было введено устройство, названное корректором света фар.

Где находится

Для коррекции используется наклон оптического элемента в корпусе фары. Соответствующий рычажок с тыльной стороны приводится в действие исполнительным механизмом корректора, который может быть самого разнообразного типа по принципу действия.

Принцип работы

При ручной коррекции водитель переставляет положение регулятора в салоне плавно или в одно из нескольких фиксированных положений.

Через механическую, электрическую или гидравлическую связь движение передаётся к оптическому элементу. Водитель видит, как изменяется положение светового пучка на дороге, и подбирает положение с наилучшей видимостью вдаль, но при этом без ослепляющего эффекта.

Автоматическая коррекция способна самостоятельно отслеживать изменение угла наклона кузова, сохраняя положение луча света относительно дороги.

Это избавляет водителя от ручной работы и связанных с этим ошибок положения пятна и забывчивости. Безопасность существенно возрастает. Ведь для попадания в тяжёлое ДТП достаточно одного неудачного случая ослепления.

Виды корректоров фар

Разнообразие корректоров вызвано вечной темой компромисса между эффективностью техники и её стоимостью.

Механический

Самое простое решение состоит в наличии в фаре регулировочного винта с удобным доступом из-под капота.

Водитель немало сэкономит при покупке машины, но вынужден будет при каждом изменении нагрузки открывать капот и вручную выставлять светотеневую границу ближнего света. Используя несколько попыток или применяя специально размеченный экран.

Пневматический

Пневмопривод позволяет исключить необходимость открывать капот, регулятор выносится на приборную панель, а усилие к фаре передаётся через воздушную магистраль.

Обычно используется разрежение во впускном коллекторе двигателя. Встречается очень редко.

Гидравлический

Гидропривод удобен, он применяется в тормозах, управлении сцеплением и прочих многочисленных случаях. Не менее эффективно он сработает и в передаче усилия от регулирующей рукоятки в салоне к исполнительному цилиндру около фары.

Разумеется, система тут намного проще и дешевле, поскольку давления небольшие, используются пластиковые детали и дешёвая силиконовая жидкость.

Электромеханический

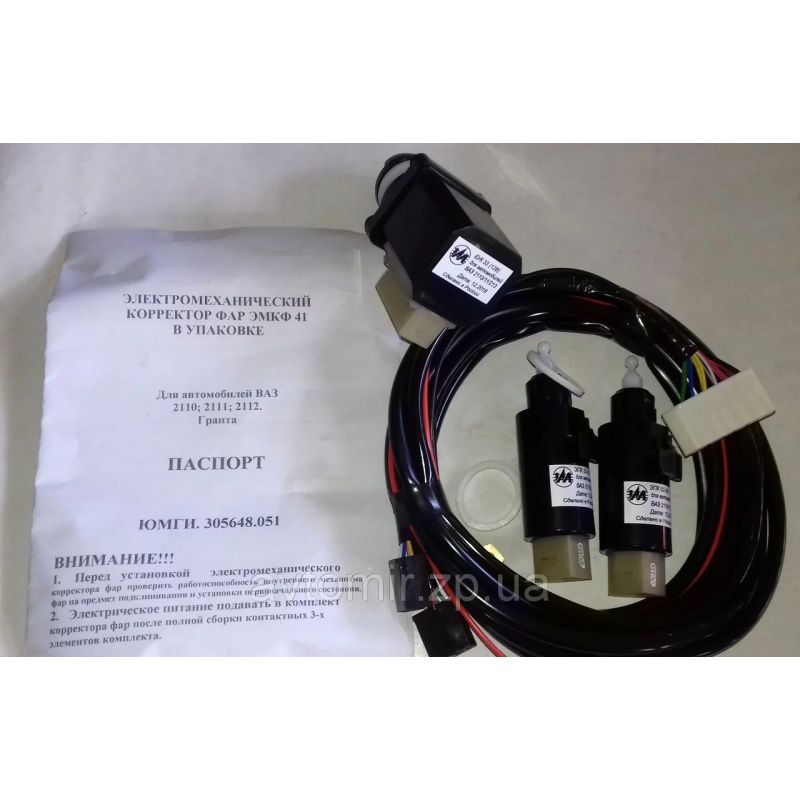

Электрические регулировки позволяют избавиться от жидкости или пневмоприводов. Перемещение рукоятки вызывает синхронное отрабатывание сервопривода корректора на фаре.

Схемотехнически это бывает сложно, но в массовом производстве обходится дешевле механики с тросиком или гидроприводов. К тому же подобные узлы способствуют достаточно просто внедрять автоматику поддержания световой границы.

Автоматические корректоры с электромеханическим приводом содержат датчики в подвеске, измеряющие положение её рычагов.

Данные, обычно в виде изменяемого сопротивления, передаются на электронный блок, отрабатывающий возникшее рассогласование между предустановкой и текущим положением.

По теме: Полировка пластиковых и стеклянных всеми способами

Фары всегда смотрят куда им следует, даже при езде по неровностям дороги. Следующим шагом будет только чисто электрооптическое управление со световой матрицей, блокирующей освещение глаз встречного водителя.

Характерные неисправности

Системы ручной регулировки по гидравлическому принципу, тем более механические винты, очень надёжны, ломаться там нечему. В случае отказа гидравлики узел заменяется в комплекте.

Электромеханические корректоры более современны и менее надёжны. Точнее, теоретически их можно изготовить практически вечными, но производители всегда экономят.

В результате отказывают (протираются) потенциометрические датчики, коллекторы сервоприводов и пластиковые шестерни редукторов.

Замена производится по отдельным узлам, это датчики, актуаторы, пластиковые тяги. Электронные схемы могут отказать только при попадании влаги и коррозии контактов в проводке.

Регулировка и ремонт

После ремонта заменой отдельных узлов корректор потребует регулировки, то есть установки номинальной границы освещённости.

Для этого используется размеченный экран, устанавливаемый на расстояние, указанное в ремонтной документации конкретной модели автомобиля.

Фары выставляются по углу светового пучка в нейтральном положении регулятора, после чего проверяется отрабатывание им движения границы вверх и вниз.

Положение автоматических датчиков в подвеске контролируется по показаниям сканера, считывающего переданную ими в блок управления информацию при определённой тестовой загрузке, то есть положении рычагов подвески.

В более сложных случаях контролируется расстояние от датчика до дороги, на что тоже будет нужная методика установки. Успешным результатом можно считать независимость положения световой границы от загрузки автомобиля от нуля до максимума.

Что такое корректор фар

Содержание

1.  Принцип работы устройства
2. Часто возникающие проблемы

Ездить за рулем авто в ночное время суток достаточно сложно и утомительно. В первую очередь в связи с ухудшением обзора дороги и окрестностей. Глаза утомляют постоянные вспышки фар идущих навстречу авто, именно от того, что на старые авто не устанавливали корректор фар. Это приспособление помогает оптимально освещать дорогу, направляя пучок света в нужном направлении, при этом не ослепляя других участников движения.



 Принцип работы устройства

Сама система и ее принцип работы во всех автомобилях одинаков. Естественно, что в стандартной комплектации данной функции нету, а доступна она только в паре с биксеноном или матричными фарами, а также в автомобилях, начиная от среднего класса.

Регулировать систему корректировки можно в ручную и автоматически. Если устройство предполагает ручную настройку, то делается это при помощи регулятора, который установлен в салоне на панели приборов. При помощи вращения водитель сам может задать радиус освещения и градус наклона оптики. Если же регулировка автоматическая, тогда электронный механизм самостоятельно определяет все параметры, в зависимости от посадки автомобиля и от ширины дорожной полосы.

Механизм работы очень прост: датчики, которые фиксируют посадку авто, датчик, который следит за дорожной разметкой и определяет радиус освещения, ну и сам регулировщик, который подает сигнал о необходимости изменения.

Часто возникающие проблемы

Как и все системы, данная не является исключением и также не безупречна, ведь довольно часто случаются различные сбои и неисправности. Чаще всего возникают проблемы с датчиками, ну как и в принципе со всей сложной электроникой. В датчике прописаны все параметры посадки автомобиля. В некоторых случаях загорается лампочка на панели приборов, которая указывает на неисправность корректировки фар. Это происходит потому, что кронштейн крепления датчика при толчках авто или сильных ударах колес просто разрушается или смещается. В таком случае, он определяет неправильные координаты, и работа корректировки нарушается.

Также, существует возможность повреждения контактных соединений. В связи с влажностью воздуха и перепадами температур, контакты окисляются и их проходимость притупляется. Наиболее очевидная неисправность — скорее специфика работы некоторых автомобилей. У некоторых авто угол регулировки достаточно малый, а луч света сильно опущен вниз, что сильно притупляет освещение штатных огней.
