Маховик — что это, как устроен, где находится — Словарь автомеханика

Маховик — это часть кривошипно-шатунного механизма, системы сцепления и системы запуска двигателя, в виде диска большой массы с зубчатым венцом. Некоторые модификации маховиков имеют свои аббревиатуры – о них читайте в разделе “виды маховиков”.

Зачем нужен и где находится маховик в современном автомобиле

Маховик в автомобилях с ДВС выполняет следующие функции:

  • придает равномерность вращению коленчатого вала. Его большая масса накапливает кинетическую энергию на протяжении такта рабочего хода. Остальные три такта отведены для отдачи аккумулированной энергии коленвалу. Таким образом выравнивают и поддерживают стабильной угловую скорость коленвала. При большем количестве цилиндров достигается повышение продолжительности рабочего хода поршня, равномерность крутящего момента и возможность снижения массы самого маховика;
  • передает крутящий момент от силового агрегата к механизму сцепления — и потом, к коробке передач и ведущим колесам;
  • передает крутящий момент от стартера
    на коленвал двигателя при запуске двигателя;
  • выводит поршни из ВМТ, НМТ при помощи возникающих сил инерции;
  • гасит (демпфирует) крутильные колебания, вибрации.

Маховик крепят к торцу коленвала. По отношению к двигателю маховик находится снаружи, между мотором и коробкой передач.


Виды маховиков и особенности конструкции

Есть два основных его вида — одномассовый и двухмассовый. Их главное отличие в том, из скольких компонентов состоит сам маховик. Одномассовый — это цельнолитая деталь (одна масса), которая выполняет свои функции. А в двухмассовом массы две - это два диска в корпусе, которые приходят в зацепление друг с другом с использованием сложной демпфирующей системы между ними.

Устройство двухмассового маховика: 1 — ступица; 2 — радиальный подшипник; 3 — первичный диск; 4 — дуговая пружина; 5 — фланец; 6 — зубчатый венец; 7 — вторичный диск; 8 — вентиляционное отверстие; 9 — уплотнительная мембрана; 10 — кольцевая камера, заполненная смазкой.

Одномассовый маховик

Он устроен проще всего, поэтому надежен и наиболее распространен. В центре диска из чугуна или стали, диаметр которого составляет 300-400 мм, находится посадочное место для установки на хвостовик коленвала. Оно представляет собой расширение (ступицу). В центре — большое отверстие, а 4-12 отверстий под болты помещены на окружности для фиксации.

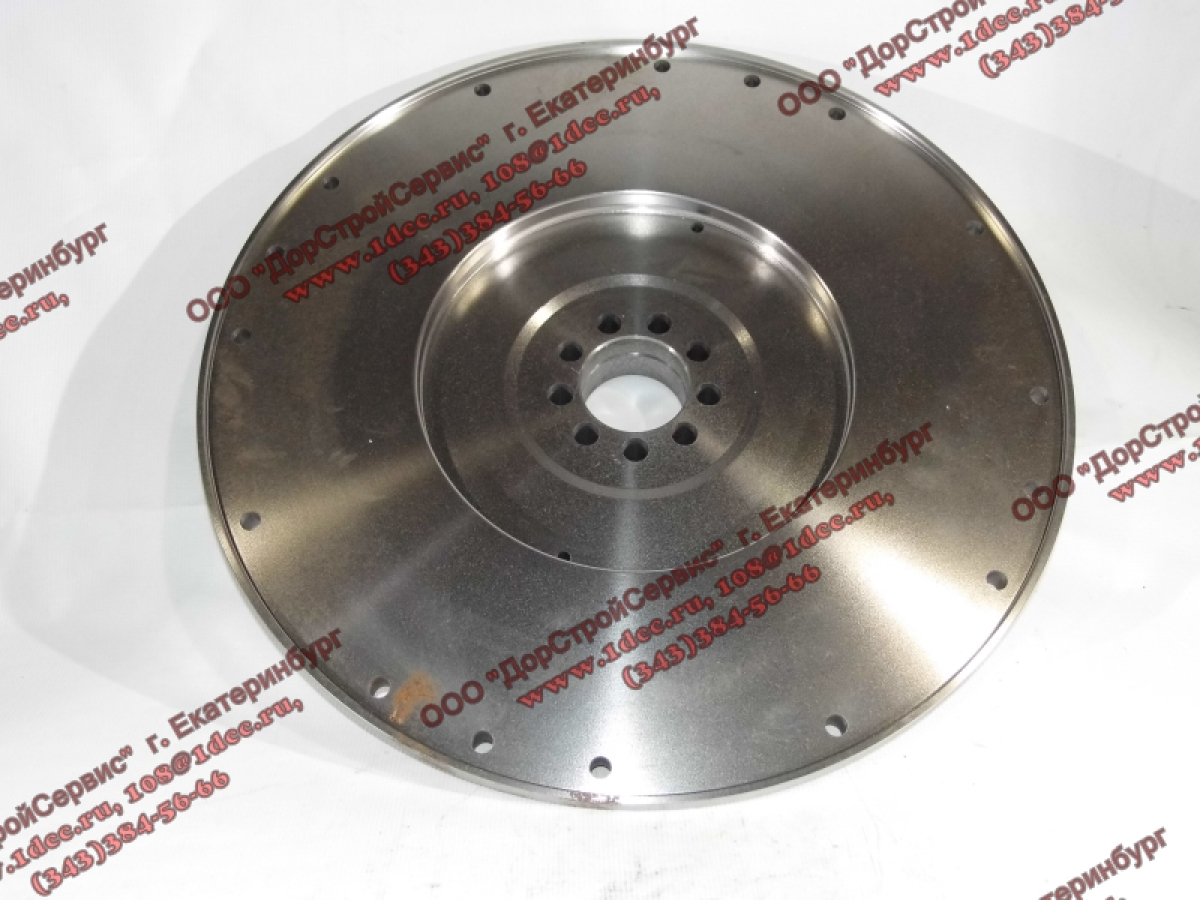

Одномассовый маховик

Противоположной стороне отводится роль ведущего диска сцепления. Наружную поверхность оснастили местом под установку сцепления и кольцевой контактной площадкой — под ведомый диск сцепления. По окружности внешней стороны напрессовали зубчатый венец из стали.

Простота конструкции, относительная дешевизна производства обусловили массовое распространение такого вида маховиков Существенный недочет конструкции — она не способна в достаточной степени погасить крутильные колебания, возникающие в современных более мощных, но при этом менее объемных моторах. Поэтому на таких автомобилях зачастую устанавливают двухмассовые маховики.

Двухмассовый (демпферный) маховик

Между двумя дисками конструкции (ведущим и ведомым), которые соединены подшипником, расположена особая пружинно-демпферная система. Ее применение позволило отказаться от использования в ведомом диске сцепления демпфирующего устройства. Ведущий диск двухмассового маховика непосредственно соединен с фланцем коленвала. Крутящий момент передается на ведомый диск, но благодаря пружинно-демпферной системе внутри это происходит с задержкой и с гашением вибраций и крутильных колебаний.

Двухмассовые маховики имеют ряд преимуществ:

Двухмассовый маховик

  • лучше справляются с колебаниями, вибрациями, толчками;
  • способствуют тому, чтобы удобнее переключались передачи;
  • уменьшают износ синхронизаторов;
  • защищают трансмиссию;
  • помогают сэкономить топливо.

Но есть и недостатки:

  • они дороже в производстве, обслуживании и при замене;
  • более требовательны к условиям эксплуатации — не любят сильных вибраций, езды на низких оборотах, перегрева.

Двухмассовые маховики имеют ряд названий, которые по сути являются аббревиатурами: DMF (Dual-Mass Flywheel на английском) или ZMS (ZweiMassenSchwungrad на немецком).

Двухмассовый маховик с маятниковым гасителем колебаний

Двухмассовый маховик с маятниковым гасителем колебаний

Эта новая разновидность двухмассового маховика. Пружинно-демпферная система получила дополнение – центробежный маятник в виде грузов по окружности махового колеса. Низкие обороты двигателя вызывают раскачивание грузов ввиду незначительной центробежной силы. Вызванные колебания находятся в противофазе с теми, что частично сгладили пружины, что позволяет окончательно их погасить. При возросших оборотах амплитуда центробежного маятника уменьшается, как и значение в демпфировании.

Главное достоинство конструкции — помощь в устранении неравномерности вращения коленвала на низких оборотах. Его распространение связано с доминирующими в автомобилестроении тенденциями:

  • сделать мотор меньшим по объему и легче, сохранив мощность;
  • расширить диапазон крутящего момента, используя низкие обороты.

Неисправности и их признаки

Ввиду немалых нагрузок со временем маховик деформируется и разрушается.

В одномассовом маховике проблемным местом может быть зубчатый венец, который может разрушаться со временем. Его демонтируют механическим способом. При установке нового – приходится прибегать к нагреву и заменять болты. Также возможно появление трещин и поломок диска. Решается только заменой детали целиком.

Повреждение зубьев венца

Замена венца на одномассовом маховике

Чтобы своевременно выявить неисправности одномассового маховика, обращайте внимание на:

  • возросший уровень вибраций, шумов;
  • ухудшение работы сцепления;
  • проблемы при запуске двигателя.

Что касается двухмассового маховика, то его более сложная конструкция подразумевает возникновение неисправностей, которые устранить труднее. В нем могут:

  • поломаться, полностью разрушиться дуговые пружины;
  • износиться подшипники, детали, подвергающиеся трению.

Поломка пружин в двухмассовом маховике

Признаки проблем с двухмассовым маховиком следующие:

  1. Ощущение вибрации при пуске двигателя, возможно с толчками, которые чувствуются даже в рычаге КПП.
  2. Мягкий стук при работе двигателя на холостых оборотах.
  3. Вибрация во время разгона.
  4. Толчки при переключениях передач.
  5. Вибрация, возникающая даже после глушения двигателя.

В теории двухмассовый маховик можно перебрать, но на практике его только меняют.


Подбор и покупка деталей

Маховики подбирают по VIN-коду или модели/марке автомобиля или коду двигателя. Выбирая между оригинальными деталями и аналогами от ведущих мировых производителей, учитывайте тот факт, что такие производители как LUK и Sachs изобрели конструкцию двухмассового маховика и чаще всего с завода в машинах стоят именно их детали. Поэтому при разнице в стоимости между оригиналом и продукцией LUK/Sachs выбирайте то, что будет дешевле - в коробке будет одно и то же.

Одномассовый маховик меняется только на деталь такой же конструкции. Для тюнинга автомобилей применяют облегченные маховики, но его нельзя просто установить — нужно менять или компоненты двигателя, или хотя бы настройки его работы.

Двухмассовый маховик следует менять на аналогичную деталь. Но некоторыми производителями предлагается замена двухмассовых маховиков на более надежную конструкцию одномассового маховика с определенными доработками. Такие conversion kits (комплекты для переоборудования) предлагает компания Valeo - еще один крупнейший мировой производитель автозапчастей и двухмассовых маховиков. Такая замена до сих пор остается спорным вопросом - такие производители как LUK и Sachs утверждают, что так делать нельзя - никакой одномассовый маховик не справится с задачами двухмассового (в первую очередь вибрациями и крутильными колебаниями), поэтому вы снижаете ресурс коробки передач и других смежных деталей. Valeo, который и предлагает подобную замену, утверждает, что его инженеры все продумали и такая замена допускается только для определенных моделей двигателей (VAG 1,9, 1,8 турбо, Passat B5, Caddy, Audi A3, Audi TT, Golf5, Golf6, Skoda Octavia в первом кузове, практически все модели группы VAG с 2000-х по 2009 год с двигателями 1,8).

Связанные термины

Всё про маховик двигателя

Идея использовать в простейших механизмах большое вращающееся колесо, чтобы уравновешивать рывки при движении, пришла людям еще очень давно и использовалась, например, в механизмах мельницы или гончарного круга, а затем и в паровых машинах. Изначально в автомобильных двигателях маховик использовали с этой же целью: уравновесить колебания коленвала. Однако сейчас маховик выполняет сразу несколько задач.



Функции маховика ДВС

Маховик устанавливается на коленвал двигателя и располагается с наружной части двигателя. Таким образом, он конструктивно связан и непосредственно с ДВС, со сцеплением и коробкой передач.

В конструкции двигателя маховик выполняет сразу несколько функций:
1. Демпфирование крутильных колебаний, возникающих во время работы двигателя. Чем лучше маховик гасит вибрацию, тем меньше нагрузка на трансмиссию и тем дольше ее срок службы.



Гашение колебаний двухмассовым маховиком

2. Передача момента вращения от коленвала на сцепление. Ведомый диск сцепления соединяется с фрикционной поверхностью маховика.

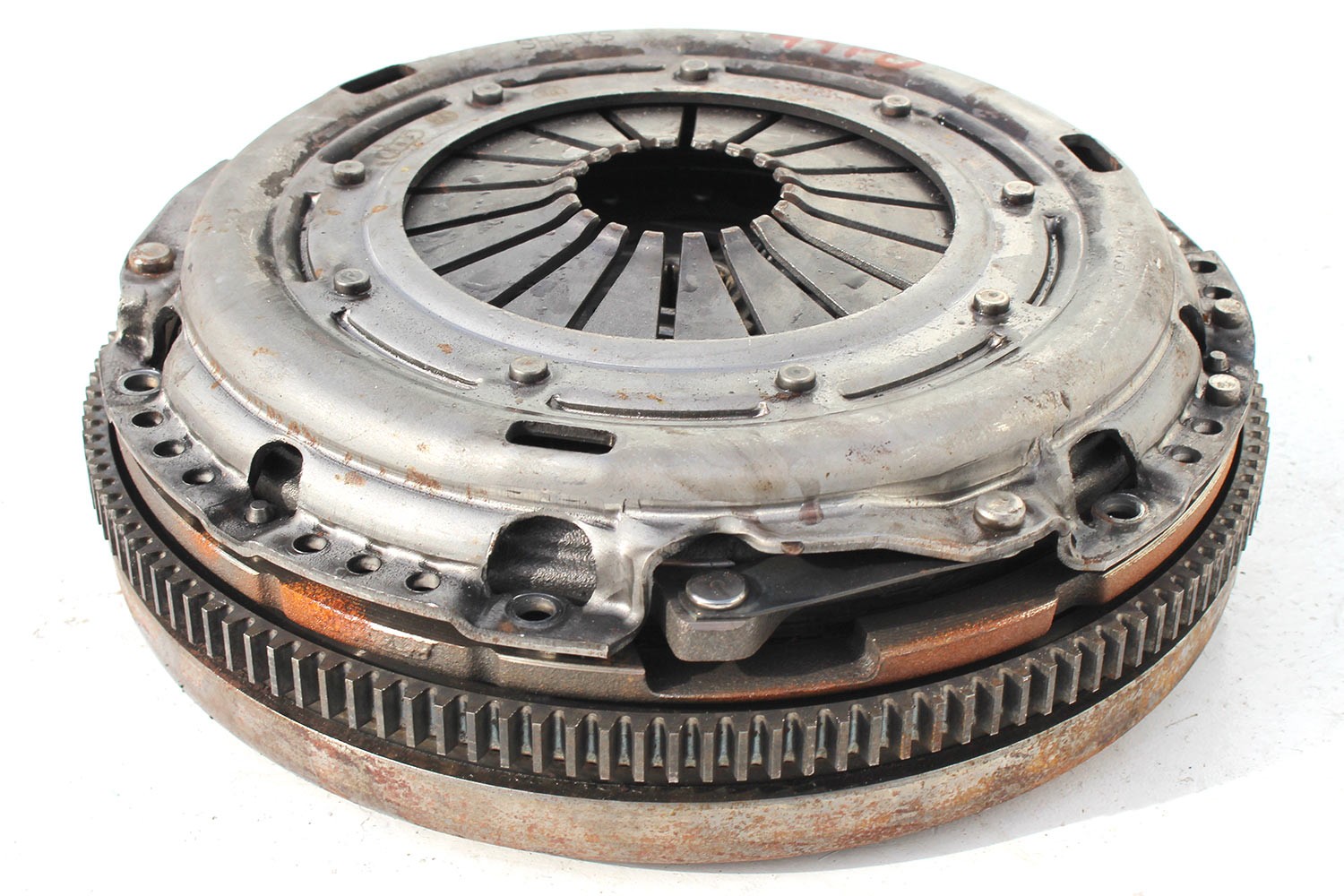

Маховик с корзиной сцепления

3. Передача момента вращения на коленвал от стартера. При запуске двигателя стартер входит в зацепление с зубчатым колесом маховика для раскрутки коленвала.

4. Маховик аккумулирует часть энергии вращения и создает инерцию, препятствующую остановке двигателя. Без такой инерционной «подпитки» мотор просто остановился бы в тот момент, когда поршни доходят до мертвых точек.

Вибрация маховика зависит от работы двигателя

Таким образом нехитрый, в принципе, механизм оказался незаменимым в супер-современных автомобилях. Единственное, что менялось на протяжении лет, это конструкция самого маховика.



Конструкция маховика

Конструкция двухмассового маховика

Различают сплошные (обычные), двухмассовые и облегченные маховики. У каждого из видов есть свои плюсы и минусы.

  • Сплошной или обычный маховик – конструкция предыдущего поколения, представляющая собой диск из чугунного сплава, на который по окружности напрессован стальной зубчатый венец. Такие маховики использовались, когда двигатели были еще «медленными» и не развивали такой мощности, как сейчас. Их основной плюс – элементарная конструкция, в которой практически нечему ломаться. Да и цена ниже, чем на более современные модели. Но на мощном двигателе простой маховик неэффективен и дает чрезмерную нагрузку на трансмиссию. Даже диски сцепления с демпфирующими пружинами не гасят колебания коленвала на старте и холостом ходу так эффективно, как это требуется. Тем не менее, многие автолюбители специально устанавливают сплошные маховики вместо двухмассовых, считая это более экономным вариантом.

Сплошной маховик



  • Двухмассовый маховик (он же демпферный, ZMS, DMF, Dual Mass Flywheel) – современная разработка, направленная на максимальное гашение всех нежелательных колебаний коленвала на мощных двигателях с МКПП, облегчение переключения передач и уменьшение шума двигателя. Он состоит из двух дисков, соединенных через радиальный и упорный подшипники скольжения. Один диск является частью коленвала, а второй – частью сцепления. Между дисками расположен пружинно-демпферный механизм, гасящий колебания и защищающий коробку передач от вибрационных нагрузок. В двухмассовых маховиках используются пружины двух типов: менее жесткие поглощают энергию при умеренных колебаниях, а более жесткие задействуются при больших нагрузках. В отличие от пружин в диске сцепления, дуговые пружины маховика имеют большую длину и энергоемкость, что позволяет фрикционному диску маховика отклоняться (поворачиваться) в обе стороны на угол до 100 градусов относительно состояния покоя.

Варианты размещения пружин

Последняя модель – двухмассовый маховик с маятниковым гасителем колебаний. Внутри маховика устанавливается центробежный маятник, который убирает остаточные колебания после дуговых пружин.

Виды двухмассовых маховиков:
1. Двухрядный с дополнительным внутренним контуром.
2. С маятниковым адаптивным демпфером.
3. С адаптивным увеличением трения, для небольших и средних ДВС.
4. С непосредственным отбором мощности, для двухдискового сцепления, гибридного привода и вариаторов.

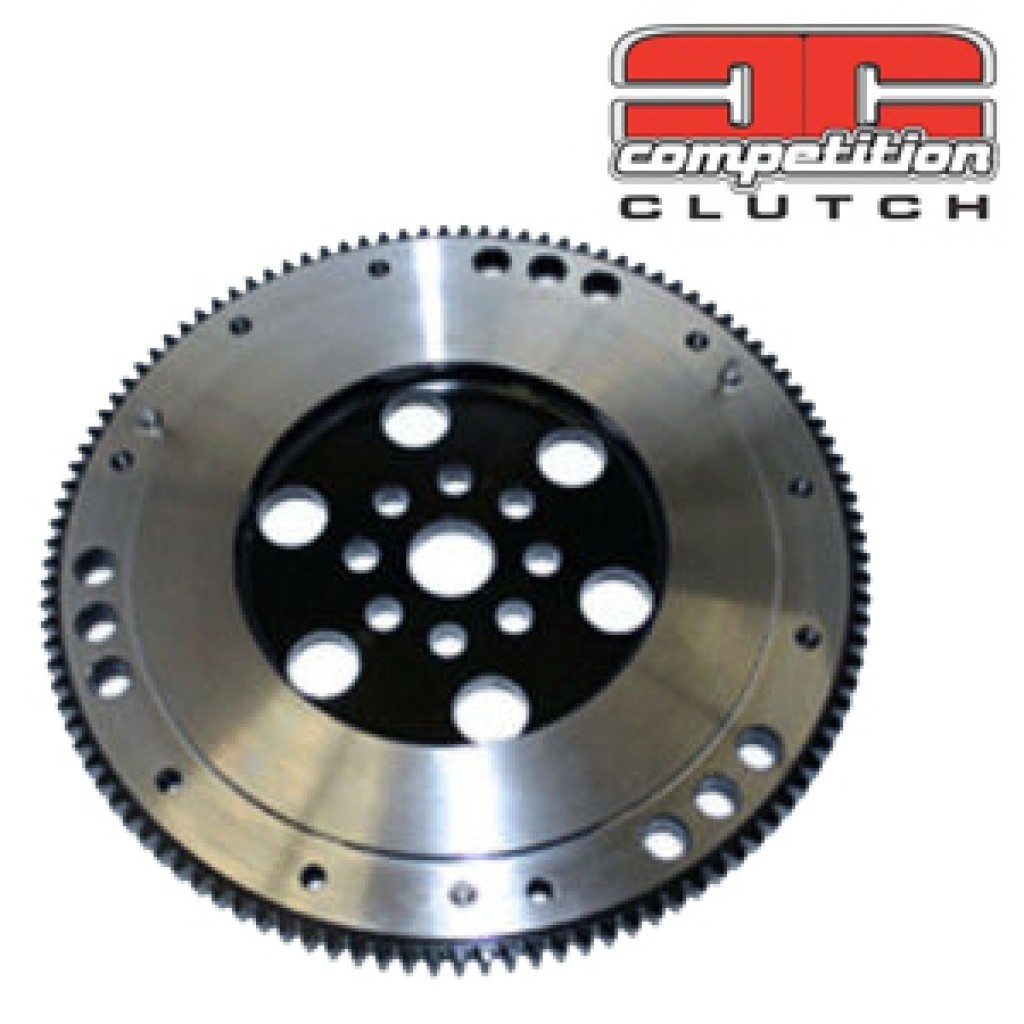

  • Облегченный маховик – идея, пришедшая из автоспорта. Как понятно из названия, он имеет меньший вес по сравнению с обычным маховиком (примерно на 1,5 кг), а значит, отбирает чуть меньше мощности двигателя. Конструкция облегченного маховика представляет собой один диск с отверстиями ближе к наружному краю. Исследования показали, что облегчать внутреннюю часть маховика бессмысленно: вырезы ближе к оси вращения не влияют на экономию энергии, зато ослабляют всю конструкцию. И наоборот, уменьшение веса и толщины наружной части мало сказывается на прочности, но заметно повышает отдачу мощности мотора (на 5% и выше). Такие маховики используются в профессиональном автоспорте и любительском тюнинге, когда переделываются практически все узлы автомобиля.



Эксплуатация маховика и возможные неисправности

Любой маховик, будь то простой или двухмассовый, элемент достаточно надежный и при правильной эксплуатации служит столько же, сколько сам двигатель. Производители заявляют ресурс 350 тыс. км и более.

Основное слабое место всех маховиков – зубчатый венец, который со временем изнашивается. Зубцы могут стираться или обламываться, в результате чего при старте слышен характерный скрежет. Зубчатый венец – деталь съемная, и в случае необходимости можно купить новый и установить на место изношенного. Ресурс этой детали составляет примерно 200 тыс. км, но может сократиться из-за неисправности стартера. При замене зубчатого венца маховик демонтируют и для установки на место после ремонта используют новые крепежные болты.

Сам маховик повреждается чаще всего при неправильной эксплуатации автомобиля. В частности, основными проблемами, вынуждающими автовладельца менять маховик, является критический перегрев, появление трещин и износ фрикционной поверхности, перегрев и утечка консистентной смазки внутри двухмассового маховика, поломка дуговых пружин. Подшипники оси маховика выходят из строя крайне редко и могут считаться достаточно надежным элементом.

Перегревается маховик из-за неисправного сцепления, при пробуксовке ведомого диска, и от многократных циклов нагрева-охлаждения металл ослабевает и растрескивается. Перегрев может привести и к деформации диска, что проявляется сильной вибрацией и «биением» сцепления на определенных оборотах. Однократный перегрев (например, прижог ведомым диском, после чего сцепление заменили) без трещин и деформаций не влияет на работоспособность маховика.

Износ поверхности маховика тоже связан с работой сцепления: изношенный диск трет заклепками маховик, и отремонтировать это уже никак нельзя, нужна только замена.

Помимо проблем со смежными узлами, частой причиной выхода из строя маховика является манера вождения: длительная езда на низких оборотах двигателя (чем ниже обороты, тем сильней вибрация коленвала), особенно с грузом или прицепом, частые остановки с глушением двигателя. Специалисты рекомендуют стартовать и глушить двигатель с выжатой педалью сцепления.

Техобслуживание маховика как такового не проводится. Его осматривают при замене диска сцепления, обращая внимание на состояние зубчатого венца и фрикционной поверхности. Если видимых повреждений и признаков некорректной работы нет, маховик можно использовать дальше. Основные правила эксплуатации – нормальное использование сцепления и коробки передач без ненужных нагрузок, а также своевременное обслуживание смежных узлов. Тогда маховик, цена которого далеко не низкая, будет служить верой и правдой в течение длительного времени.



Можно ли ремонтировать и восстанавливать маховик?

Заманчивая перспектива: вместо дорогостоящей замены – в разы более дешевый ремонт, «полностью восстанавливающий» характеристики маховика. Речь обычно идет о двухмассовых конструкциях, которые достаточно дорого стоят. Однако, к сожалению, ремонт не всегда дает тот результат, на который рассчитывает покупатель. Например, после проточки изношенной фрикционной поверхности маховик теряет заводскую прочность и может в любой момент просто лопнуть от нагрузки. Подшипники, пружины и прочие запчасти ни один производитель не продает отдельно, так что остается только догадываться, чем именно «восстанавливали» эти детали. Такое восстановление могут сделать перед продажей автомобиля, чтобы в первое время новый владелец не имел проблем со сцеплением. А что будет дальше – продавца не беспокоит.



Напоследок нужно отметить, что двухмассовые маховики имеют достаточно большой ресурс, но, в отличие от обычных, не выдерживают постоянных больших нагрузок. Если автомобиль используется для поездок на работу и дачу, двухмассовый маховик будет оптимальным вариантом, обеспечивающим комфорт и сохранность коробки передач.



О том, как выбрать новый маховик и на что обращать внимание, читайте наш "Гид покупателя".



Маховики и смысл их существования

У большинства современных иномарок с «механикой» между мотором и сцеплением стоит двухмассовый маховик. Разберемся в особенностях этого недешевого узла, способного доставить немало проблем автовладельцу в случае поломки

Если к концу 20 столетия автопромышленность Западной Европы только начинала внедрять в конструкцию некоторых автомобилей двухмассовые маховики (ДММ), то сейчас уже более 70 % выпускаемых европейских автомобилей с механической коробкой передач оснащаются этим узлом. Смысл внедрения сложного и весьма дорогостоящего механизма, вопреки расхожему мнению, вполне обоснован. Главной целью при создании ДММ была защита трансмиссии от генерируемых маховой массой двигателя крутильных колебаний, противостоять которым демпфер крутильных колебаний, расположенный на ведомом диске сцепления, в полной мере уже не мог. Для этого было много причин: рост мощностей и крутящих моментов современных двигателей, повышение требования к комфорту при запуске мотора, переключении передач и ускорении, снижение износа синхронизаторов КП, снижение общей вибронагруженности в салоне и т. д. На все это, помимо конструкции прочих элементов автомобиля, влияли демпфер крутильных колебаний и максимальный угол, на который мог отклониться фрикционный диск от ступицы. И если демпфер диска сцепления позволял отклоняться лишь на 30 градусов относительно положения покоя, то ДММ расширил предел этого значения до 100 градусов в каждом направлении.

Первым производителем в Европе, которому удалось создать и начать крупносерийное производство двухмассовых маховиков, в которых был реализован этот физический принцип стала фирма LuK. Так, одна часть маховика по-прежнему была жестко связана с коленчатым валом двигателя, в то время как другая повышала момент инерции коробки передач. Обе массы при этом связаны демпфирующей системой пружин, которых в свою очередь лишился диск сцепления. Но помимо многочисленных достоинств данный узел до сих пор имеет ряд недостатков, главные из которых — повышенные требования к эксплуатации, дороговизна узла и высокие требования к сервису при его замене. Эта специфика вызывает немало вопросов у автовладельцев. Мы ответим на самые волнующие из них.

Каковы отличия в ресурсе маховика на разных автомобилях и в разных условиях эксплуатации? Есть ли примеры максимального срока службы узла?

В первую очередь, на ресурс влияет тип двигателя — дизельный или бензиновый, т.к. значения крутящего момента у них значительно расходятся. По опыту, на дизельных двигателях применяют более массивные конструкции, которые рассчитываются на повышенные нагрузки в режиме малых оборотов коленчатого вала. Второй фактор — это как раз эксплуатация. Так, например, в режиме маршрутного такси ресурс естественно снижается: здесь приходится говорить о необходимости менять двухмассовый маховик одновременно со сцеплением. С другой стороны, в режиме пригорода пробег до выхода из строя может достигать и 700 000 км, как это было с некоторыми VW Caddy 1.9 TDI.

Повысился ли ресурс маховиков за последние 10 лет?

К сожалению, в современных тенденциях снижения массы и габаритов силовых агрегатов и трансмиссии нет места для увеличения ресурса данных узлов, и мы вынуждены констатировать, что чем современнее и экологичнее автомобиль, тем меньше ресурс всех силовых агрегатов. Производители маховиков не в силах влиять на всю конструкцию автомобиля и техническое задание к нему как к конечному продукту — ресурс автокомпонентов задают сами автопроизводители, поэтому вопрос больше к ним.

Как диагностировать поломку, и чем чревато ее несвоевременное устранение?

Практика общения с сервисными станциями показывает, что в странах бывшего СНГ предпочитают ездить «до конца», не пытаясь предотвратить проблемы заранее. Поэтому, как правило, вся диагностика сводится к констатации факта — маховик разрушен. Тем не менее существуют официальные методы диагностики, в частности — комплект специального инструмента , который позволяет при замене сцепления, например, промерить контрольные параметры маховика, чтобы предупредить клиента о надвигающейся проблеме в трансмиссии. Последствия пренебрежения грозят как минимум дискомфортом при езде, как максимум — выходом из строя узла сцепления и повреждением сопрягаемых деталей.

Каковы основные рекомендации по продлению службы маховика?

Первая рекомендация для дизельного двигателя — удерживать во время езды рабочие обороты двигателя и не эксплуатировать автомобиль в зоне низких оборотов. Исключить буксирование транспортных средств совокупного веса на гибкой сцепке, равно как и запуск автомобиля «с веревки». Для любых автомобилей есть общая рекомендация: запуск двигателя производить только с выжатой педалью сцепления, глушение двигателя — аналогично. Также cледует во время ежегодного ТО контролировать стартовые характеристики АКБ, т.к. это напрямую влияет на вращение маховика во время запуска.

Из-за дороговизны узла многие предпочитают устанавливать комплект сцепления с одномассовым маховиком. Чем это чревато?

Отвечу на вопрос вопросом: что будет, если поставить вместо амортизатора подвески просто металлическую трубу-имитатор? Жестковато, но, как многие говорят, «ездить же можно…»

В последнее время стали появляться сервисы, занимающиеся ремонтом двухмассовых маховиков. Что вы об этом думаете?

Такие сервисы и к нам постоянно обращаются с просьбой продать им все необходимые детали в виде отдельных опорных подшипников и дуговых пружин. Также открытым остается вопрос с дуговыми пружинами, которые в процессе восстановления ставятся оригинальные (при их наличии и наличии необходимого оборудования), их испытания, под конкретную модель автомобиля проходят также в заводских условиях ,если конечно такое оборудование имеется у данного сервиса поэтому лучше уточнять есть ли оборудование для проведения всех регламентных работ и детали, наличие чего крайне маловероятно в условиях обычного автосервиса. Для этого нужна научно-исследовательская база. Поэтому если у сервиса есть все необходимое оборудование, то вполне возможен и ремонт данного агрегата .

Будут ли глобальные перемены в конструкции двухмассового маховика в ближайшем будущем?

Такие перемены уже наступили: активно внедряются маятниковые гасители крутильных колебаний внутри классической конструкции маховика, происходит «модулизация» узлов сцепления. Но это  отдельная тема для обсуждения.

Маховик двигателя

Функции маховика ДВС

Маховик устанавливается на коленчатый вал и располагается с наружной части двигателя. Таким образом, он конструктивно связан и непосредственно с ДВС, со сцеплением и коробкой передач.

В конструкции двигателя маховик выполняет сразу несколько функций:

  1. Демпфирование крутильных колебаний, возникающих во время работы двигателя. Чем лучше маховик гасит вибрацию, тем меньше нагрузка на трансмиссию и тем дольше ее срок службы.
  2. Передача момента вращения от коленвала на сцепление. Ведомый диск сцепления соединяется с фрикционной поверхностью маховика.
  3. Передача момента вращения на коленвал от стартера. При запуске двигателя стартер входит в зацепление с зубчатым колесом маховика для раскрутки коленвала.
  4. Маховик аккумулирует часть энергии вращения и создает инерцию, препятствующую остановке двигателя. Без такой инерционной «подпитки» мотор просто остановился бы в тот момент, когда поршни доходят до мертвых точек.

Конструкция маховика:

1) Сторона двигателя

2) Зубчатый венец маховика

3) Сторона сцепления

4) Монтажный фланец



Одномассовый маховик:

Конструкция предыдущего поколения, представляющая собой диск из чугунного сплава, на который по окружности напрессован стальной зубчатый венец. Такие маховики использовались, когда двигатели были еще «медленными» и не развивали такой мощности, как сейчас. Их основной плюс – очень простая конструкция, в которой практически нечему ломаться. Да и цена ниже, чем на более современные модели. Но на современном мощном двигателе простой маховик неэффективен и дает чрезмерную нагрузку на трансмиссию. Даже диски сцепления с демпфирующими пружинами не гасят колебания коленвала на старте и холостом ходу так эффективно, как это требуется.

Двухмассовый маховик:

Он же демпферный, (ZMS, DMF, Dual Mass Flywheel) это современная разработка, направленная на максимальное гашение всех нежелательных колебаний коленвала на мощных двигателях с МКПП, облегчение переключения передач и уменьшение шума двигателя. Он состоит из двух дисков, соединенных через радиальный и упорный подшипники скольжения. Один диск является частью коленвала, а второй диск – частью сцепления. Между дисками расположен пружинно-демпферный механизм, гасящий колебания и защищающий коробку передач от вибрационных нагрузок. В двухмассовых маховиках используются пружины двух типов: менее жесткие поглощают энергию при умеренных колебаниях, а более жесткие задействуются при больших нагрузках. В отличие от пружин в диске сцепления, дуговые пружины маховика имеют большую длину и энергоемкость, что позволяет фрикционному диску маховика отклоняться (поворачиваться) в обе стороны на угол до 100 градусов относительно состояния покоя.

Зубчатый венец маховика:

Зубчатый венец передает усилие стартера через маховик на коленчатый вал. За счет этого начинается процесс запуска двигателя. У двигателей более старых типов зубчатый венец дополнительно передает в блок управления двигателем сигнал о положении ВМТ с помощью датчика положения коленвала.

Маховик двигателя ВАЗ

Автор admin На чтение 6 мин. Просмотров 1.2k.

Если рассматривать устройство и принцип работы ДВС, то рано или поздно придется столкнуться с таким изделием, как маховик. По своему конструктивному исполнению он не представляет чего-то сложного, но выполняемые им функции чрезвычайно важны, и непонятно, каким образом можно обойтись без него.

Что такое маховик в автомобиле?

По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:

  • уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;
  • передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;
  • передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.

Для чего нужен маховик

  1. Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото
    Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал.
    Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.
  2. Полученный крутящий момент необходимо передать на колеса, и опять в этом процессе не обойтись без маховика. Такое его назначение основано на том, что он используется в качестве первичного вала сцепления, как показано на фото:

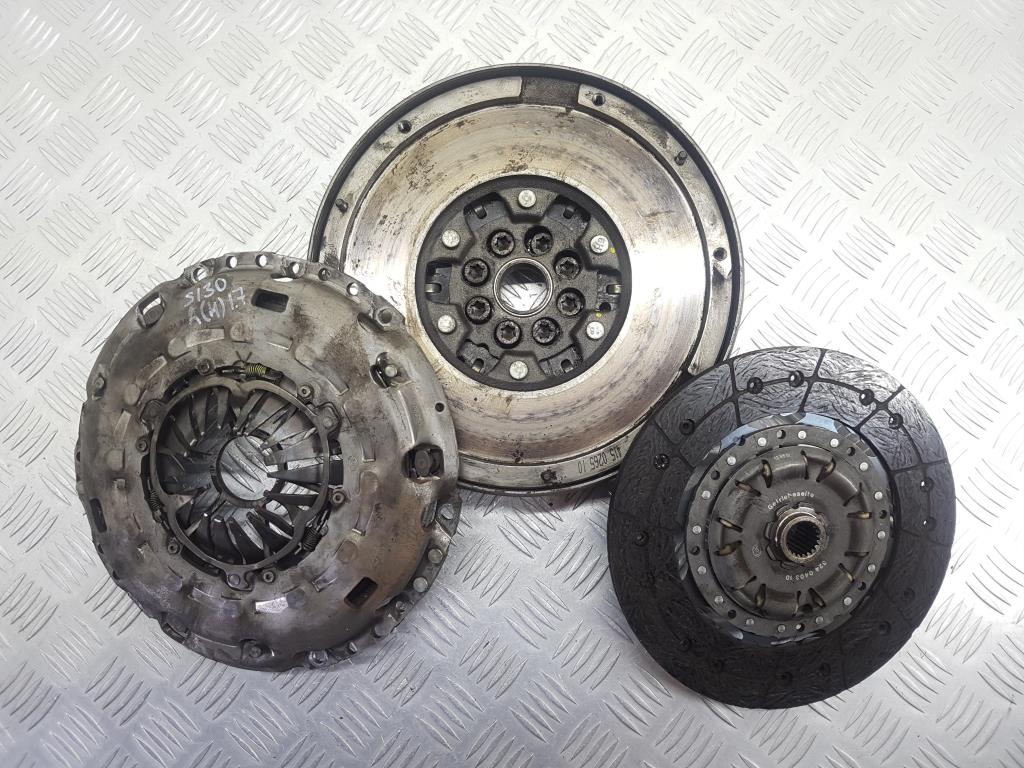

    1 – маховик, 2 – сцепление в сборе.
    В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.
  3. Использование маховика при запуске ДВС. Такое его применение показано на фото ниже:
    Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Обычный, демпферный маховик и другие его виды

Конструктивно различают такие виды его исполнения:

  • сплошной или обычный;
  • двухмассовый или демпферный;
  • облегченный.

Наиболее распространенным является сплошной маховик. По сути дела – это обычный металлический диск, на котором по торцу выполнен венец.

Для разных моделей автомобиля используется свое исполнение, обычно диаметр диска тридцать-сорок сантиметров. Как пример можно привести диск ВАЗ 2101, его вес равен 6,7 кг, а диаметр сцепления двести мм, тогда как для ВАЗ 2110 – вес 6,3 кг. Не существует единого варианта для любых моделей, на все ВАЗ, например, такие как 2112, 2114, 2110, применяется свое исполнение.

Двухмассовый маховик, принцип работы

Однако зачастую это не самый лучший вариант маховика, используемого на автомобиле. Дело в том, что ДВС работает неравномерно, кроме того режимы движения постоянно меняются (ускорение, замедление), что приводит к дополнительным нагрузкам на коленвал. Пусть будет самая простая ситуация – автомобиль движется равномерно и прямо. Впереди освобождается дорога, предположим, что трактор свернул в сторону, получив свободное пространство, водитель начинает разгоняться.

При этом возникает несколько дополнительных источников нагрузки. Неравномерность процессов воспламенения топлива приводит к тому, что коленвал вращается также неравномерно. Ее частично сглаживает маховик. Но есть еще одна особенность – при ускорении автомобиля коленвал раскручивается с большей частотой, чем работал раньше.

Для вала она превышает частоту вращения маховика, вал уже раскрутился, а маховик, благодаря своей инерционности, – нет, вследствие чего возникают дополнительные нагрузки, так называемые «крутильные колебания». Они передаются в трансмиссию, в результате чего появляется дополнительный стук, вибрация в КПП и прочие подобные подарки. Выходом из такой ситуации может стать использование двухмассового маховика.

Что же это за устройство, позволяющее добиться отличного результата? Двухмассовый маховик показан на фото, по сути дела, он представляет собой два диска, соединённых между собой пружинами.

Конструктивное исполнение конкретного двухмассового устройства может быть отличным от показанного выше. В любом случае – это два диска, соединенных подшипником. Первый диск крепится на коленвал, и на нем располагается венец для подключения стартера, второй связан со сцеплением. Между дисками установлена пружинная демпферная система. Диски имеют возможность вращаться друг относительно друга, при этом пружины гасят рывки и различные колебания, возникающие при работе ДВС.

Такой двухмассовый маховик обеспечивает защиту деталей сцепления от рывков и ударов, позволяет уберечь трансмиссию от перегрузок, снижает износ синхронизаторов.

Однако не все хорошо, во всяком случае, двухмассовый маховик не может похвастаться широким применением, например, как обычный маховик ВАЗ 2108.

А все дело в том, что при движении на малых оборотах, особенно на автомобилях с дизельными двигателями, обладающими при этом повышенным моментом, неравномерность воспламенения топлива максимальна. Следствием движения в таком режиме будет возникновение значительных крутильных колебаний, приводящих к увеличенному уровню нагрузки на демпферные пружины. В результате чего двухмассовый маховик выходит из строя.
Стоит отметить, что кроме двухмассового маховика есть и другие его разновидности, но это тема уже отдельного разговора.

Что используют в автомобилях ВАЗ?

Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.

Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом.

Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.

Мне нравится1Не нравится
Что еще стоит почитать

Неисправности маховика двигателя и их устранение

Сложные маневры, езда с невыключенным сцеплением, старт на повышенной передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, заявляя о себе вибрацией, пробуксовыванием и странным шумом. Выход из строя многофункционального ведущего диска чреват не только дискомфортом во время движения, но и аварийными ситуациями. Как же грамотно решить проблему?

Сложные маневры, езда с невыключенным сцеплением, старт на повышенной передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, заявляя о себе вибрацией, пробуксовыванием и странным шумом. Выход из строя многофункционального ведущего диска чреват не только дискомфортом во время движения, но и аварийными ситуациями. Как же грамотно решить проблему?

Главная причина дефектов маховика – неправильная эксплуатация автомобиля

Для чего автомобилю маховик

Диск диаметром 30-40 см с характерными зубьями расположен на конце коленвала мотора, а второй стороной крепится к корзине сцепления. В конструкции транспортного средства он выполняет сразу несколько функций:

  • запускает двигатель со стартера;
  • отвечает за равномерное вращение коленвала;
  • передает крутящий момент коробке передач;
  • снижает пульсацию во вращающемся моменте.

ТОП-4 неисправностей маховика

1. Износ зубчатого венца. О сколах или отсутствии нескольких зубцов расскажут стуки при включении стартера, «буксование». Решить проблему помогает установка новой комплектующей.

Причина сколов на зубьях маховика – естественный износ или попадание в картер посторонних предметов

2. Биение. Если на малых оборотах появляется мелкая вибрация, вероятно, вышел из строя механизм сцепления или во время текущего ремонта ведущий диск установили неточно. Исправить ситуацию помогает центровка детали в сборке с механизмом сцепления. Если, конечно, причиной не стал естественный износ: в этом случае без замены комплектующей не обойтись.

3. Износ прилегающей поверхности. Риски и задиры возникают, как правило, на фоне некорректной работы механизма сцепления. Если степень износа не критична, избавиться от вибраций, пробуксовывания и шумной работы из-за проскальзывания ведомого диска можно путем регулировки узла. В остальных случаях – только замена.

4. Дефекты на прилегающей поверхности диска под коленчатым валом. При длительной эксплуатации автомобиля они неминуемы, поэтому выход один: купить новую деталь.

Опасность ситуации в том, что незначительные дефекты запчасти не выводят автомобиль из строя: он по-прежнему ездит, хоть и «возмущается» по этому поводу шумом при включении стартера, нехарактерной вибрацией и пробуксовыванием. Рано или поздно эксплуатация такой комплектующей, исчерпавшей свой ресурс, приведет либо к поломкам в системе трансмиссии, либо к быстрому износу мотора. Не говоря уже о том, что от внимания водителя не ускользнет ограниченная передача мощности и недостаточный крутящий момент.

Опытные автовладельцы умеют распознавать тревожные симптомы «болезни» маховика. К ним относятся утечка смазки, стук на непрогретом моторе и холостых оборотах, нехарактерный звук на нейтральной передаче, щелчки при глушении, скрипы при запуске, вибрации.

Можно ли самостоятельно его заменить или отремонтировать?

Прежде чем установить новую деталь, придется выполнить целый комплекс работ:

  • демонтировать карданный вал;
  • отсоединить стартер, предварительно обесточив его путем снятия электропроводки с втягивающего реле;
  • возможно, снять коробку передач, что связано с серьезными силовыми нагрузками;
  • демонтировать механизм сцепления;
  • снять маховик вместе с ведомым диском.

В большинстве случаев маховик выгоднее заменить, чем реставрировать

Заменить комплектующую самому в теории возможно, если есть определенные навыки и большое желание. А вот для ее восстановления понадобится специальное оборудование. В хорошем автосервисе выполнят комплексную диагностику и дефектовку, устранят неисправности, затем маховик отшлифуют, почистят, смажут и установят на место с новой начинкой. Залогом его длительной послеремонтной эксплуатации станут профессиональные сварочные и токарные работы, а также квалифицированная балансировка, без которой все усилия будут напрасны.

Восстановление маховиков / сцеплений

Что такое маховик двойной массы?

Двухмассовый маховик, или маховик двойной массы – вращающееся механическое устройство, использующееся для того, чтобы обеспечивать равномерный и непрерывный перенос энергии вращения в системы, где источник энергии не является постоянным, как и традиционный одномассовый маховик, но с амортизацией неравномерных изменений на источнике оборотов или момента вращения, которые могут вызвать нежелательную вибрацию

Снижение вибрации достигается за счёт накопления в обеих массах двухмассового маховика энергии, которая амортизируется мощными пружинами, после чего эта энергия, со скоростью, соразмерной с источником энергии, высвобождается с гораздо большей силой за относительно короткое время

Двухмассовый маховик, или маховик двойной массы, в автомобиле выполняет функцию равномерной и непрерывной передачи энергии от коленвала двигателя на сцепление и трансмиссию, тем самым повышая уровень комфорта при управлении автомобилем

‍Первые симптомы износа маховика

Стук, вибрация двигателя, когда автомобиль стоит (главным образом, при разогреве холодного двигателя, пока он не разогреется) или разгоняется – симптомы, свидетельствующие о том, что маховик больше не выполняет свою функцию.

Зачастую люди не обращают на эти дефекты внимания и продолжают пользоваться автомобилем.

Если дефект вовремя не устранить, это часто также приводит к повреждению двигателя и опоры коробки передач, а также самой коробки передач

Нередко при демонтаже комплекта сцепления и маховика выявляется и дефект коробки передач, возникший из-за вызванной вибрацией повышенной нагрузки на первичную ось коробки передач

Что делается в процессе восстановления?

В процессе восстановления двухмассового маховика выполняется полная разборка и чистка детали

После разборки маховика выполняется его дефектация. В процессе дефектации констатируется, какие поверхности нужно восстановить, и какие детали нужно заменить на новые

Все детали, подверженные естественному износу, заменяются на новые при каждом процессе реставрации, вне зависимости от их состояния

Выполняется восстановление рабочей поверхности сцепления, её состояние проверяется с точностью до одной сотой части миллиметра

При замене подвески маховика она снабжается новой смазкой и завальцовывается / заваривается / заклёпывается заводским способом

Самое важное действие выполняется на предпоследнем этапе реставрации. Маховик балансируется при помощи специального устройства, предусмотренного для балансировки двухмассовых маховиков. Маховик балансируется с точностью до +/- 3 граммов. С такой же точностью балансируются новые маховики

Когда все операции на маховике выполнены, проводится контроль качества. После проведения контроля качества корпус маховика покрывается защитной краской, консервируется, маркируется и упаковывается

Что такое двухмассовый маховик и как он работает? Инженер

Двухмассовый маховик, или DMF, является крупным технологическим достижением в автомобильных системах трансмиссии

Стремление к устойчивости в транспортном секторе привело к революции гибридных и электрических автомобилей, но даже в обычных транспортных средствах с бензиновым двигателем произошли значительные улучшения в экономии топлива, что привело к снижению общих выбросов CO 2 .

Большая часть этих достижений является прямым результатом меньших двигателей. Автопроизводители сейчас проектируют автомобили с трех- и даже двухцилиндровыми двигателями, и хотя эти двигатели меньшего размера добились успеха в снижении расхода топлива, теперь их просят обеспечить крутящий момент и мощность гораздо более крупных двигателей. В результате значительно увеличивается вибрация и шум, особенно на низких скоростях.

Как автомобильная промышленность справилась с этой повышенной вибрацией и шумом? Двухмассовый маховик .

DMF действует почти так же, как традиционный одиночный маховик - они обеспечивают прямой контакт между двигателем и узлом сцепления в механических коробках передач.Отличия DMF от одиночных маховиков заключается не только в наличии двух маховиков, а не в одном - все дело в том, что происходит между двумя маховиками.

В DMF

между маховиками имеется ряд пружин, которые действуют как гасители колебаний. Там, где вибрации и шуму в трансмиссиях, использующих один маховик, некуда идти, кроме как непосредственно в систему трансмиссии, пружинная система DMF гасит эту вибрацию двигателя, в результате чего снижается уровень шума, повышается комфорт для водителя и увеличивается срок службы трансмиссии.

В чем обратная сторона? Установка DMF обычно означала более высокие затраты на техническое обслуживание для водителей. Замена сцепления часто требовала замены DMF одновременно, а установка DMF традиционно была дорогостоящей и отнимала много времени для мастерских.

Но некоторые недавние разработки делают замену DMF намного более доступной.

Основные производители ДМФ, такие как Valeo, производят ДМФ, которые механики легко монтируют и не требуют специальных инструментов, что означает значительное снижение затрат на установку.

Valeo также недавно представила новый тип DMF, VBlade TM . Вместо набора пружин между двумя маховиками в VBlade TM используются два глушителя вибрации. В результате получается невероятно прочный DMF, который означает снижение затрат на техническое обслуживание для водителей.

Двухмассовые маховики Valeo VBladeTM DMF

оказались настолько успешными в снижении вибрации и шума, что теперь каждый второй автомобиль, сходящий с конвейера, оснащен DMF *. Скорее всего, он сейчас у вас в машине.

По мере того, как такие производители, как Valeo, продолжают развивать технологию DMF, повышая их долговечность и снижая стоимость, DMF выглядят так, как будто они станут основной частью автомобильных систем трансмиссии на долгие годы.

* Источник: valeoservice.co.uk

Что такое маховик и для чего он нужен?

Механическая коробка передач может показаться базовой механической конструкцией.

Вы делаете всю работу по переключению передач, не так ли?

Но вы не видите всех частей, которые постоянно находятся в движении, чтобы держать вашу машину под вашим контролем.

Одна из таких частей - маховик. В автомобиле с механической коробкой передач маховик выполняет решающую функцию.

Давайте подробнее рассмотрим, что такое маховик, для чего он нужен и что может пойти не так.

КОНСТРУКЦИЯ МАХОВИКА

В механической коробке передач маховик представляет собой толстый металлический диск.

Обычно он изготавливается из чугуна, стали или, в некоторых случаях, алюминия.

Он чрезвычайно жесткий, чтобы предотвратить изгиб или коробление во время использования.

Край маховика имеет ряд зубцов шестерни, которые входят в зацепление со стартером двигателя.

Маховик прочно прикреплен болтами к фланцу коленчатого вала со стороны трансмиссии внутри раструба.

На стороне, обращенной к механической коробке передач, поверхность обработана ровно, чтобы диск сцепления мог зацепиться за него.

ЧТО ДЕЛАТЬ МАХОВИК

Но что делает маховик? На самом деле у него несколько разных целей:

  • Маховик обеспечивает массу для инерции вращения, чтобы двигатель вашего автомобиля работал.В противном случае двигатель заглохнет, когда вы отпустите педаль газа.
  • Уравновешивает двигатель. Маховик специально закреплен на коленчатом валу автомобиля, чтобы сгладить неровности, вызванные даже небольшим дисбалансом.
  • Позволяет использовать электростартер. Стартер входит в зацепление со стартовым кольцом на краю маховика, чтобы начать вращение двигателя.
  • Что наиболее важно для водителей, маховик соединяет двигатель с трансмиссией через муфту для передачи мощности на колеса.

Когда ваша нога находится на педали сцепления, диск сцепления отсоединяется от маховика.

Это то, как автомобиль может стоять на холостом ходу с включенным переключателем или как автомобиль может остановиться накатом.

Но когда педаль отпускается, диск сцепления плотно прижимается к маховику.

Когда это происходит, входной вал трансмиссии вращается с той же скоростью, что и коленчатый вал двигателя.

КАКИЕ ПРОБЛЕМЫ МОГУТ ВОЗНИКНОВИТЬСЯ С МАХОВИКОМ?

Маховик чрезвычайно прочен благодаря своей прочной конструкции.

Это не означает, что проблем не может быть, просто они встречаются реже.

Среди наиболее распространенных проблем с маховиком, которые могут возникнуть, - это загрязнение.

Негерметичное заднее главное уплотнение коленчатого вала или переднее уплотнение первичного вала коробки передач может привести к утечке масла на маховик.

Это вызывает пробуксовку сцепления и чрезмерное трение и нагрев.

Это может привести к короблению или горячим точкам, вызывая вибрацию при зацеплении и ускорении.

В очень редких случаях маховик может треснуть из-за интенсивной эксплуатации в высокопроизводительных или тяжелых транспортных средствах.

РАСХОДЫ НА РЕМОНТ МАХОВИКА

Иногда маховик может быть отремонтирован, чтобы восстановить плоскую ровную поверхность для сцепления, если проблема заключается в деформации или горячих точках.

Если шлифовка маховика невозможна, замена является единственным другим ремонтом.

Ремонт маховика стоит в среднем от 500 до 650 долларов за труд.

Если требуется замена маховика, средняя стоимость ремонта составляет от 700 до 1200 долларов в зависимости от марки и модели.

Это также прекрасное время для замены сцепления, если приближается время его замены.

Если вам нужна замена маховика, вы можете найти качественных местных механиков на AutoGuru.

Самый лучший бит? Вы можете быстро получить расценки и забронировать все это в Интернете!

Основы и принцип работы системы сцепления

Сцепление - часть механической коробки передач, о которой часто забывают. Сцепление - это механическое устройство, которое передает всю мощность от двигателя на трансмиссию транспортного средства.Без правильно работающего сцепления передача мощности и переключение передач были бы очень трудными. Муфта расположена между маховиком двигателя и трансмиссией. Его часто размещают внутри колокола, чтобы защитить его от внешних загрязнений. Более старые автомобили имели полностью открытую конструкцию. Первая часть этой системы начинается с маховика. С маховиком соединен нажимной диск с фрикционным диском сцепления между двумя деталями. С внешней стороны прижимного диска будет блок управления сцеплением или выжимной подшипник.Выжимной подшипник перемещается с помощью вилки сцепления. Вилка сцепления приводится в действие рабочим цилиндром, а рабочий цилиндр управляется главным цилиндром, в конечном итоге управляемым педалью сцепления. По умолчанию сцепление включено.

Нажимная пластина: Узел прижимной пластины крепится к маховику с помощью болтов, соединяющих штамповку крышки с маховиком. Во время зацепления узел нажимного диска прижимает узел диска к маховику, передавая мощность двигателя на трансмиссию.Во время отключения поток мощности прерывается, когда нажимной диск больше не прижимает диск к маховику. Вместо этого прижимная пластина поднимается от маховика, создавая зазор, достаточно большой для того, чтобы диск мог выйти из зацепления с маховиком, позволяя водителю переключать передачи.


Диск сцепления: Диск в сборе устанавливается на первичный вал между узлом нажимного диска и маховиком. Во время зацепления диск скользит вперед по входному валу и становится прочно зажатым или «зацепленным» между маховиком и узлом нажимного диска.Во время отключения диск больше не входит в зацепление. Хотя узел нажимного диска и маховик продолжают вращаться, входной вал и диск больше не вращаются двигателем.


Управляющие втулки: направляющие подшипники и втулки служат в качестве направляющей и седла для входного вала трансмиссии во время зацепления и разъединения, когда маховик и прижимной диск в сборе вращаются со скоростями, отличными от скорости входного вала и диска в сборе, направляющий подшипник вращается.


Выжимной подшипник: Выжимные подшипники предназначены для поворота вперед и сжатия рычагов нажимного диска, что отключает систему сцепления. Хотя все выжимные подшипники предназначены для выполнения одной и той же основной функции, они бывают разных форм и размеров, поскольку они должны работать в сочетании с различными исполнительными системами.

4 признака неисправного маховика (с затратами на ремонт)

Маховик является важной частью системы сцепления в вашем автомобиле или грузовике.Он прикручен к нажимному диску сцепления и помогает снизить вибрацию вращающегося коленчатого вала. Он также используется стартером для поворота двигателя при запуске для создания сжатия, необходимого для запуска двигателя.

Симптомы неисправного маховика могут включать трудности с переключением передач, запах гари, дрожание педали сцепления, пробуксовку сцепления и вибрацию сцепления сразу после отпускания педали сцепления.

Правильно функционирующий маховик сцепления очень важен, когда дело касается движения вашего автомобиля.Если маховик неисправен, вы не сможете переключать передачи, и автомобиль не будет двигаться так плавно, как следовало бы.

Выявить проблемы с маховиком может быть сложно, так как он спрятан в узле сцепления. Ремонт также может быть дорогостоящим, и если его необходимо заменить, обычно заменяется и все сцепление.

В этой статье я расскажу об общих симптомах неисправного маховика и о том, что нужно для их устранения, включая примерные затраты.

4 признака неисправного маховика, которые нельзя игнорировать

Как узнать, изношен ли маховик в вашем автомобиле?

Маховик играет центральную роль в работе сцепления. Если оно начнет выходить из строя, вы почти наверняка заметите, что со сцеплением что-то не так.

Обычно ранними признаками неисправности маховика являются странные шумы и грубое ощущение от автомобиля при переключении передач. Это потому, что, когда маховик начинает выходить из строя, он теряет плавность и начинает вибрировать.

По мере того как маховик изнашивается, он действительно начинает влиять на плавность работы сцепления и коробки передач, и вы определенно заметите проблему, когда пытаетесь выбрать передачу, особенно при ускорении.

При ускорении маховик подвергается большей нагрузке по мере того, как коленчатый вал ускоряется. Чем быстрее вращается коленчатый вал, тем больше крутящий момент на маховике. Это усугубит симптомы неисправности маховика и обычно вызывает странные шумы и резкую езду при переходе на более высокую передачу.

Наиболее частые симптомы неисправности маховика наиболее очевидны при переключении передач. Неисправный маховик обычно вызывает дребезжание, проскальзывание и, в конечном итоге, износ сцепления.

Вот несколько симптомов неисправности маховика более подробно:

1. Сцепление проскальзывает при включении передачи

Если сразу после переключения передачи вы почувствуете небольшой недостаток мощности или помпаж двигателя, это может быть признак пробуксовки сцепления. Изношенное сцепление также может проскальзывать при движении под нагрузкой или на крутом холме.

Изношенный диск сцепления

Пробуксовка сцепления вызвана изношенным диском сцепления или проблемой с нажимным диском сцепления, выжимным подшипником или маховиком.Во многих случаях неисправный маховик приводит к преждевременному износу фрикционного диска сцепления.

Если маховик не вращается плавно или вызывает рывки при переключении передач, это может привести к повреждению диска сцепления и, в конечном итоге, к проскальзыванию сцепления. Вот почему при замене сцепления важно проверить маховик на предмет повреждений или неисправностей.

2. Трудно переключить передачу

Транспортным средством с неисправным маховиком может быть труднее управлять, так как может быть сложнее переключать передачи. Это связано с тем, что диск сцепления не полностью отсоединяется от маховика, когда вы нажимаете педаль сцепления.

Может быть много причин, по которым диск сцепления не перемещается полностью. Это может быть вызвано нехваткой жидкости сцепления, что приводит к низкому давлению. Это также может быть вызвано неисправным выжимным подшипником сцепления.

Если проблема связана с маховиком, то обычно это связано с тем, что он треснул или деформирован. Треснувший маховик будет немного деформироваться на более высоких скоростях, и это может вызвать проблемы при переключении передач.

Проблема также может быть вызвана отказом направляющего подшипника. Когда сцепление выключено, направляющий подшипник позволяет маховику поддерживать частоту вращения двигателя, поскольку входной вал замедляется и останавливается. Если пилотный подшипник вышел из строя, входной вал больше не удерживается на месте и может перемещаться, что затрудняет выбор передачи.

3. Вибрация педали сцепления

Вибрация педали сцепления вызвана изношенным диском сцепления, который не прилегает к маховику.

Это может быть вызвано неисправным маховиком, который вибрирует из-за деформации или трещин. Поврежденный маховик приводит к неравномерному износу диска сцепления, что не позволяет им полностью зацепиться.

Вибрация педали сцепления часто усиливается при ускорении или сразу после переключения передач. Это связано с тем, что частота вращения коленчатого вала увеличивается, а дополнительный крутящий момент и вибрации двигателя поглощаются маховиком и передаются на диск сцепления, когда вы снимаете ногу с педали.

Вибрации также могут быть вызваны перекосом сцепления, проблемами с выжимным подшипником или проблемами с диафрагменной пружиной сцепления. Во многих случаях проблема связана с другими частями узла сцепления, которые могут вызвать проблему с маховиком.

4. Запах гари и дребезжание

Если есть проблема с работой маховика и его взаимодействием с диском сцепления, то неизбежно появятся дребезжащие и скрежетанные шумы из-за скорости, на которой эти части движутся.

Один из наиболее распространенных симптомов деформации маховика - это неприятный запах гари из-под вашего автомобиля, особенно когда автомобиль находится под нагрузкой, медленно поднимается на крутой подъем, если вы застряли в пробке или медленно двигаетесь задним ходом. .

Пахнет гари - это изнашивается фрикционный материал диска сцепления, когда он скользит по поверхности маховика. Если сцепление работает нормально, то диск сцепления должен быть полностью включен, когда автомобиль находится на передаче.Если маховик деформирован или возникает проблема с полным включением сцепления, диск проскальзывает и изнашивается. В конечном итоге это приведет к полному выходу из строя сцепления.

Связанные вопросы о маховиках

1. Можно ли водить машину с неисправным маховиком?

Да, иногда с плохим маховиком сойдет с рук, все зависит от того, насколько сильно поврежден маховик.

Если вы подозреваете, что проблема в сцеплении, вам следует как можно скорее проверить его. В большинстве случаев неисправный маховик в конечном итоге оставит вас в затруднительном положении.

Проблемы с маховиком также может вызвать повреждение других частей сцепления, коленчатого вала, а иногда и самого двигателя, если он выходит из строя. Это связано с тем, что одна из функций маховика - балансировать коленчатый вал во время его вращения. Если он больше не работает эффективно, двигатель будет вибрировать сильнее, и вы сможете почувствовать его тряску во время движения. Неровный двигатель будет работать хуже и может отключиться на холостом ходу.

Поврежденный маховик также может затруднить запуск двигателя. Маховик изготовлен из очень прочных материалов, но иногда они могут треснуть, деформироваться или даже потерять некоторые внешние зубья. Если внешние зубья повредятся, стартер может заклинить или не сможет повернуть маховик для запуска двигателя.

2. Сколько стоит замена маховика сцепления?

Замена маховика может стоить от 300 до 1000 долларов.

К сожалению, если маховик выходит из строя, обычно требуется замена всего сцепления.Это связано с тем, что к сцеплению может быть трудно получить доступ, и просто имеет смысл заменить все, вместо того, чтобы снова разбирать трансмиссию, если что-то еще пойдет.

Комплект сцепления может стоить всего 100 долларов в зависимости от автомобиля, его двигателя и типа топлива. Многие дизельные двигатели и бензиновые двигатели большой мощности используют двухмассовый маховик, который намного дороже, чем одномассовый маховик.

Итак, если вы планируете самостоятельно менять сцепление и маховик, рассчитывайте заплатить от 300 до 500 долларов за детали.(Это может быть намного меньше, если автомобиль старше).

Если вы планируете привлечь механика, вы можете рассчитывать заплатить от 700 до 1000 долларов. Это связано с количеством труда, необходимого для выполнения работы. Часто бывает необходимо снять двигатель, чтобы получить доступ к коробке передач и сцеплению, особенно в небольших транспортных средствах, у которых двигатель установлен поперечно в моторном отсеке.

3. Как работает маховик сцепления?

Маховик - это, по сути, большое колесо с утяжелителями, которое соединено с коленчатым валом двигателя.

Маховик, прикрепленный к коленчатому валу двигателя

При вращении коленчатого вала вращается и маховик. Вес маховика обеспечивает балансировку коленчатого вала при движении поршней двигателя вверх и вниз.

Он также уравновешивает вращение коленчатого вала, поскольку есть небольшая пауза в выходной мощности во время различных стадий процесса сгорания внутри двигателя. Он делает это, набирая обороты при вращении и накапливая кинетическую энергию, которая высвобождается для обеспечения плавного вращения коленчатого вала (и маховика).

Поверхность маховика также используется для зацепления диска сцепления с вращающимся коленчатым валом, когда вы снимаете ногу с педали сцепления. Это позволяет передавать мощность двигателя через трансмиссию на колеса.

Маховик также используется стартером для запуска двигателя. Когда вы включаете зажигание, стартер входит в зацепление с маховиком и поворачивает его, что, в свою очередь, запускает вращение коленчатого вала, что создает сжатие в цилиндрах двигателя, необходимое для сгорания топлива.

Вот видео, показывающее, как работает сцепление в современном автомобиле:

Сцепление, как оно работает?

7 признаков неисправного маховика (и стоимость замены в 2021 г.)

(Обновлено 3 ноября 2020 г.)

Каждый автомобиль с механической коробкой передач имеет механическое устройство, называемое маховиком. Маховики - это тяжелые сбалансированные металлические диски, в которых накапливается энергия вращения.

Поскольку тяжелые вращающиеся объекты обладают высокой инерцией (т. Е. Сопротивлением изменению скорости), маховики обеспечивают плавную работу двигателя даже при непостоянной передаче крутящего момента или быстром изменении, например, при переключении передач.

Если вы раньше водили только автомобили с автоматической коробкой передач, то, вероятно, никогда не слышали о маховиках. Маховики обычно встречаются только в автомобилях с механической коробкой передач.

Маховики на легковых и грузовых автомобилях прикреплены к задней части двигателя между двигателем и трансмиссией. Маховики создают дополнительную поверхность трения для сцепления и оснащены зубьями, которые входят в зацепление со стартером. Когда вы поворачиваете ключ, стартер вращает маховик, который раскручивает коленчатый вал и запускает двигатель.

Для автомобиля с механической коробкой передач важно иметь маховик для переключения передач и включения сцепления. Без маховика автомобиль, скорее всего, остановится, когда вы включите сцепление, чтобы вывести его из состояния покоя. Это связано с тем, что частота вращения двигателя упадет слишком быстро без всего углового момента, обеспечиваемого маховиком.

Если бы вы могли каким-то образом управлять автомобилем без маховика, это, вероятно, не было бы приятным занятием.

Признаки неисправности маховика

К сожалению, маховики не служат вечно.Они постепенно изнашиваются по мере того, как постоянно используются в автомобиле. Если ваш маховик станет слишком изношенным или поврежденным, появятся некоторые заметные симптомы, которые вы не сможете игнорировать.

Не позволяйте этим симптомам продолжаться слишком долго, иначе они повлияют на общую управляемость автомобиля. Вот некоторые из наиболее распространенных признаков неисправного маховика.

1) Пробуксовка передач

Если вы переключаетесь на новую передачу, а затем замечаете, что частота вращения двигателя (об / мин) увеличивается намного быстрее, чем ваша путевая скорость, это называется проскальзыванием шестерни.

Поскольку маховик и нажимной диск имеют поверхности трения, предназначенные для захвата сцепления, проскальзывающий маховик может ощущаться как проскальзывающее сцепление.

Если масло или смазка попадут на фрикционную поверхность маховика, это повлияет на способность сцепления зацепиться с маховиком и захватить его без проскальзывания, даже когда сцепление должно быть полностью включено педаль сцепления).

Если при переключении шестерня продолжает буксовать, это, безусловно, повлияет на ваши навыки вождения и, в конечном итоге, повредит ваше сцепление.

2) Невозможно переключить передачи

Иногда у вас могут возникнуть противоположные проблемы с шестернями. Вместо того, чтобы переключать передачи, вы вообще не сможете переключать передачи. Для появления этого симптома маховик должен быть в довольно плохом состоянии, а также могут быть повреждены другие компоненты трансмиссии.

Очевидно, что если вы не можете переключать передачи, вы вообще не сможете управлять своим транспортным средством.

3) Запах гари

Если ваш пассажирский салон ощущается запахом гари, это может быть связано с множеством возможных причин.Плохой маховик может быть одной из этих причин из-за всего тепла, выделяемого трением в сцеплении.

Если вы использовали сцепление в непредусмотренное время, это может вызвать проблемы с маховиком.

4) Вибрация сцепления (вибрация сцепления)

Если педаль сцепления испытывает сильную вибрацию, то, скорее всего, неисправен маховик. Вибрации в конечном итоге станут настолько сильными, что вы сможете почувствовать их на полу, а не только на педали сцепления.

Когда вы ведете автомобиль, маховик может со временем чрезмерно биение, из-за чего поверхность будет деформироваться при включении сцепления.

Если вы когда-либо перегревали маховик или слишком долго управляли сцеплением, которое было на последнем издыхании, весьма вероятно, что вы повредили маховик из-за чрезмерного нагрева или износа металла о металл. Изношенные до заклепок муфты могут повредить маховик.

Поврежденный маховик может иметь голубоватый цвет, так как металл нагревается намного выше своей рабочей температуры.Вы, вероятно, также заметите на поверхности тонкие трещинки. На поверхности могут быть даже пятна металла, так как маховик нагрелся и остыл.

Некоторые маховики содержат пружины, например, двухмассовые маховики. Если ваш автомобиль оборудован одним из них, пружины маховика могут вызывать эти колебания. Двухмассовые маховики, скорее всего, потребуют замены, так как они не подлежат ремонту, как стандартный маховик.

5) Не запускается или запускается непостоянно

Если зубья на маховике повреждены, маховик может не сцепиться со стартером.Это может затруднить или сделать невозможным запуск автомобиля.

Если у вас возникли проблемы с запуском автомобиля, вы можете также взглянуть на свой стартер.

6) Остановка двигателя

Слишком легкий для автомобиля (или водителя) маховик на вторичном рынке значительно упростит его остановку и может привести к резкому холостому ходу.

На очень легких маховиках вы можете даже заглохнуть, просто нажав на сцепление, просто потому, что частота вращения двигателя падает слишком быстро, чтобы ЭБУ мог добавить дополнительный воздух и топливо для компенсации.

7) Вибрация двигателя при включенном сцеплении

Если маховик неуравновешен, он может вызвать вибрацию всей трансмиссии даже при включенном сцеплении.

Если вы недавно заменили сцепление, маховик или нажимной диск, убедитесь, что вы затянули все болты в соответствии со спецификацией и применили фиксатор резьбы, если это требуется в заводском руководстве по обслуживанию. Маховик, который расшатывается или распадается во время движения, невероятно опасен, поскольку в маховике хранится значительное количество энергии.

Маховик очень тяжелый и может сильно сотрясать автомобиль, если все не сбалансировано и не выровнено должным образом.

Стоимость замены маховика

Стоимость замены маховика будет зависеть от марки и модели вашего автомобиля. Вам может повезти, и вы обнаружите, что стоимость нового маховика составит всего 40 долларов или около того. Однако есть некоторые маховики, которые будут стоить до 400 долларов и более и изготовлены из более прочных и легких материалов, чем просто сталь.Двухмассовые маховики или другие сложные конструкции более дороги.

Помимо стоимости запчастей, вам также придется беспокоиться о стоимости рабочей силы. Это будет непростая задача, поэтому механик может потратить от 4 до 5 часов. Если их почасовая ставка составляет 100 долларов, это будет означать от 400 до 500 долларов только на оплату труда.

Сложите все вместе, и вы получите от 400 до 1500 долларов в качестве общей стоимости замены маховика, в зависимости от автомобиля.

Маховик - Прижимная пластина - Журнал Circle Track

Когда вы платите хорошие деньги за мощность, вы хотите, чтобы она передавалась на колеса, как и планировалось. В автомобилях с механической коробкой передач есть виртуальная Сумеречная Зона переменных, так сказать, которые могут лишить вас этих с трудом заработанных лошадей. Маховик автомобиля, сцепление, нажимной диск и, да, даже выжимной подшипник, могут быть одной из многих сложных проблем. Как механизм передачи оборотов двигателя на трансмиссию, всегда есть возможности для потерь.Эта потеря может произойти при перезапуске или в другие критические моменты на трассе. Нет никакой страховки от неудачного перезапуска, но вы можете попытаться убедиться, что ваше оборудование не является причиной.

С таким количеством разных типов автомобилей, участвующих в гонках по разным правилам, объем информации об этих компонентах быстро заполнит страницы этого журнала. Тратить время на то, чтобы убедиться, что ваш узел сцепления собран правильно и использует правильные компоненты, может быть сложно, поэтому вам нужно знать о сцеплениях и их соответствующих компонентах.Помните, что для вашего приложения не существует готовой системы. Кроме того, поскольку знания - это сила, лучший совет, который мы знаем, - это позвонить в техническую службу поставщика, чтобы получить идеальное приложение для ваших нужд. Перед тем, как позвонить, полезно иметь небольшую предысторию.

Общие советы * Размер маховика зубчатого венца определяет размер муфты, 1011/42 или 11 дюймов. Маховик должен входить в круг болта кривошипа и совпадать с нажимным диском. Это только одна часть системы.Если вы это запомните, вы будете реже возвращаться в магазин запчастей за нужными деталями.

Просмотреть все 6 фото

* Какой маховик использовать: стальной или алюминиевый? Как правило, при более высоких оборотах (6500 и выше) вам понадобится алюминиевый маховик. Меньший возвратно-поступательный вес и меньшая масса вращения равны более высокой скорости восстановления или времени, необходимому для того, чтобы и маховик, и трансмиссия достигли одинаковых скоростей. Для сравнения, вот некоторые веса, которые следует запомнить: стандартный маховик Chevy - 25 фунтов; вторичный рынок стали, одобренный SFI - 25-40 фунтов; послепродажный алюминиевый-15 фунтов.

* Если вы используете Street Stock или какой-нибудь тяжелый автомобиль, вам понадобится больше крутящего момента, чтобы переместить его вес. Может помочь стальной маховик. То же самое верно и для классов с двигателями, которые не имеют более высоких оборотов (менее 6500). Если в вашем классе есть правило кулачка, ограничивающее ваш двигатель подъемным кулачком 440-460, вы можете использовать стальной маховик.

* На другом конце шкалы, прижимные пластины обманщика, сделанные специально для кольцевых гусениц, весят всего 12 фунтов, или примерно половину веса обычной прижимной пластины.Они созданы по правилам, которые предусматривают использование прижимной пластины стандартного вида. Добавьте к этому 15-фунтовый маховик, и вы избавитесь от значительного веса, совершаемого возвратно-поступательным движением. Эти компоненты предназначены для двигателей с более высокой частотой вращения, поэтому большая часть того, за что вы заплатили, достигает задних колес.

Просмотреть все 6 фотографий

* Если вы ищете алюминиевый маховик стандартной конфигурации, способный выдержать суровые гоночные условия, есть некоторые из них, в которых используются фрикционные материалы, состоящие из бронзы и железа.Другой материал обеспечивает лучший контакт между диском сцепления и маховиком, а алюминий снижает вес. При необходимости эти контактные площадки можно заменить.

* При замене сцепления или нажимного диска всегда меняйте выжимной подшипник. Это дешевая страховка. Выжимные подшипники ответственны за 85 процентов износа сцепления.

* Выжимные подшипники требуют наличия воздушного зазора между подшипниками и прижимной пластиной. Рекомендуемый размер обычно 31 / 416-11 / 44 дюйма, но зазор будет зависеть от типа сцепления.Если он не расположен должным образом, он повесит трубку. Все мы знаем, что может случиться с двигателем при пропуске смены. Этот зазор особенно важен для длинных стилей. Неправильный зазор быстрее изнашивает подшипник и увлекает за собой другие детали.

* Выжимной подшипник можно установить задом наперед. Для правильной установки больший конец идет к передней или прижимной пластине, а меньший конец - к задней части. Кроме того, для правильной установки пальцы вилки сцепления должны быть правильно расположены на изнашиваемой поверхности.

* Проверьте пружинный зажим на вилке сцепления, где он удерживает выжимной подшипник. Перед установкой убедитесь, что он работает. Иногда они ломаются или сгибаются.

* Отрегулируйте вилку сцепления так, чтобы она работала в центре ее диапазона. Отрегулируйте сцепление, если оно механическое. При использовании гидравлических муфт проверьте наличие возможных заеданий. Идея состоит в том, чтобы вся сборка функционировала плавно и последовательно без привязки.

* Если у вас возникли проблемы с выравниванием вилки сцепления, в наличии имеется регулируемый шарнирный шарнир вилки сцепления.Он может регулировать 151 / 416-1111 / 416 дюймов.

* Если вы погнули рычаг сцепления, в наличии есть запасные части из термообработанной хромистой стали 4140.

Просмотреть все 6 фотографий

* Используйте только одобренные крепежные детали при установке маховика на кривошип и нажимного диска на маховик. То же самое касается автоматики и монтажных гибких пластин. Всегда проверяйте длину болтов, чтобы они не достигли дна. Используйте метод затяжки крест-накрест, и их нужно будет подтянуть.Кроме того, проверьте вращение, чтобы они не ударяли по блоку после прохождения через кривошип.

* Если у вас повреждена коронная шестерня, ее обычно можно заменить. Производители продают сменные коронные шестерни, подходящие как для стальных, так и для алюминиевых узлов.

* Убедитесь, что новый диск сцепления установлен правильно. Имеет смещение. Если он находится в обратном направлении, он согнется и потеряет равновесие. Он может взять с собой прижимную пластину, когда она уйдет. Всегда следите за тем, чтобы подрессоренный центр диска был обращен в сторону от маховика.

* Пилотный инструмент - это хорошо. Вы можете сделать его из первичного вала сломанной трансмиссии или купить металлический или пластиковый на месте. Есть много разных размеров. Шпонка, длина и диаметр наконечника должны совпадать. Комплекты сцепления обычно поставляются с пилотными инструментами. Всегда используйте инструмент вместо трансмиссии для выравнивания компонентов.

Просмотреть все 6 фото

* При осмотре маховика убедитесь, что на фланце кривошипа нет заусенцев.

* Иногда в новой прижимной пластине встречаются блоки рычагов.После того, как он будет затянут на место, удалите блоки между рычагами и крышкой.

* Проверьте рычаг переключения и замените все изношенные детали, направляющие точки и втулки.

Использование оригинальных деталей * На стандартных чугунных маховиках на поверхности часто появляются небольшие тепловые трещины. Это нормально, если они не доходят до центра выемки, и в этом случае это мусор, и вам нужно вытащить его из машины.

* На Ford рекомендуется усилить коленчатый рычаг с помощью некоторой триангуляции.Приварка арматуры может помочь этой детали лучше работать при более высоком давлении. Снимите деталь с машины и смойте жир. Выполните пескоструйную очистку детали, проверьте, нет ли трещин, и приварите дополнительную арматуру. Покрасьте деталь, установите ее в машину, смажьте, и готово.

* Некоторые двигатели поставляются с противовесом в маховике для компенсации отсутствия противовеса в коленчатом валу. Это называется детройтским балансом, и эти детали обычно имеют другой список в каталогах.Убедитесь, что вы знаете, есть ли у вас такой вес.

* Для всех типов автомобилей использование простого набора шпилек для крепления прижимной пластины дает преимущества. В целом так проще. Установите диск сцепления на место с помощью направляющего / шлицевого инструмента. Повесьте прижимную пластину на шпильки, и вам не придется удерживать тяжелую стальную прижимную пластину при ввинчивании болтов в маховик. Если вы испортите резьбу на шпильках, маховик все равно будет в порядке. Это имеет смысл, учитывая, насколько недорогим может быть комплект шипов.

Musts And NeversMust: Мойте руки перед установкой или даже обращением с диском сцепления, чтобы предотвратить загрязнение поверхности волокна. После того, как вы очистите руки, очистите поверхности перед установкой диска сцепления. То же самое касается прижимной пластины и ее сопрягаемой поверхности. Он сделан из металла, поэтому грязь и жир не впитываются, как сцепление, но любые загрязнения на поверхности попадут в материал сцепления. Используйте хороший растворитель и просушите все детали.

Обязательно: при замене выжимных подшипников убедитесь, что стиль соответствует.Совместите фигуры Борга и Бека с Боргом и Беком, длинный стиль с длинным стилем и так далее. При покупке дважды проверьте и храните все детали вместе. Вы можете перепутать их со сцеплением от вашего буксировщика или другого проекта.

Обязательно: Всегда проверяйте направляющий подшипник на предмет люфта и / или чрезмерного износа. Цельные блоки без роликов трудно проверить на износ. Как бы они ни стоили, покупайте их в небольшом количестве, и вы всегда будете уверены, заменив их. Кроме того, не пора ли вам перейти на роликовый направляющий подшипник?

Обязательно: при установке нового диска и прижимного диска используйте новый маховик или, по крайней мере, замените поверхность старого.Контакт нового металла с закаленным или использованным металлом вызывает проблемы. Кроме того, всегда используйте новый диск с новой прижимной пластиной.

Посмотреть все 6 фотографий

Обязательно: Всегда используйте правильные крепежные детали, болты маховика для стандартной и автоматической трансмиссии различаются. Болты маховика обычно длиннее, поскольку маховики толще гибких пластин. Но если болты будут слишком длинными, они попадут в блок и остановят вращение.

Обязательно: используйте только плоские шайбы с винтами с головкой под ключ на алюминиевых маховиках. Замок, звездочка или шайба любого другого типа могут истирать и царапать алюминий.

Обязательно: используйте фиксаторы резьбы. Вы же не хотите, чтобы кто-нибудь из них вышел на свободу. Убедитесь, что у вас есть фиксатор резьбы подходящей прочности. Некоторые требуют тепла для удаления.

Обязательно: всегда правильно затягивайте болты 51 / 416-18x1 дюйм до 25-30 фут-фунтов; болты 31 / 48-16x1 дюйм до 30-40 фут-фунтов; болты 71 / 416-20x1 дюйм до 70-80 фунтов. фут-фунт; болты 11 / 42-20x1 дюйм до 100-110 фут-фунт. Убедитесь, что ваш динамометрический ключ является точным. Обязательно: проверьте двигатель и трансмиссию на утечки масла. Они могут загрязнить материал сцепления и серьезно повлиять на производительность и срок службы системы.То же самое и с гидравлической муфтой.

Никогда: приваривайте рычаг сцепления, чтобы уравновесить нажимной диск с маховиком. Он может ослабить молекулярную структуру металла и в конечном итоге сломаться. Вместо этого при необходимости удалите металл с маховика.

Никогда: Используйте коробку передач и ее первичный вал для выравнивания диска сцепления. Вес трансмиссии может погнуть металлический центральный диск, что повлияет на баланс сцепления.

Никогда: не допускайте износа муфты до толщины в сжатом состоянии, равной 0.280 дюймов. Вы просите неприятностей, и поскользнуться на них меньше всего.

Эвакуатор Знаете ли вы, что сцепления для легковых и грузовых автомобилей различаются? Сцепления грузовиков на 10–12% лучше. Сцепления для грузовиков послепродажного обслуживания обычно имеют более высокую зажимную нагрузку, чем блоки OEM. В них используется материал с лучшим коэффициентом трения или более агрессивный фрикционный материал. Грузовые агрегаты тяжелее и крупнее легковых. Частота дрожания или рывков до полного включения сцепления снижается за счет небольших пружин на диске сцепления.Чем больше пружин, тем жестче сцепление. Большинство комплектов грузовиков включает шлицевой инструмент и выжимной подшипник. Некоторые предлагают прижимное кольцо для буксировки в тяжелых условиях.

Основы сцепления и рабочие характеристики Муфты сцепления

Нефтяники любят механические коробки передач. Они простые, удобные для водителя, удобные в обслуживании и веселые. Прямо сейчас у меня на подъездной дорожке их три. За всем этим стоит сцепление, так как оно работает?

Сцепление является неотъемлемой частью механической коробки передач, и, несмотря на то, что мы можем использовать его сотни раз во время поездки, для многих людей все еще остается загадкой, как оно работает.Итак, сегодня мы ответим на четыре вопроса о клатчах:

  1. Что такое сцепление?
  2. Почему диски сцепления имеют внутренние пружины?
  3. Что такое сцепление Performance?
  4. Зачем вам нужно сцепление Performance?

1. Что такое сцепление?

Как следует из названия, здесь происходит некоторое цепляние.Муфта - это точка соединения двигателя и трансмиссии; гидротрансформатор ручных машин. Он состоит из нескольких важных компонентов:

Диск сцепления
Диск сцепления имеет шлицы на входном валу трансмиссии. Сам диск находится между маховиком и нажимным диском, которые вращаются вместе с двигателем. Диск сцепления вращается вместе с трансмиссией, и по обе стороны от него находится металлическая поверхность, которая вращается вместе с двигателем.

Маховик
В сцеплении маховик - это сопрягаемая поверхность, через которую передается крутящий момент. Это одна из двух сторон, между которыми зажат диск сцепления. Маховик соединен с коленчатым валом двигателя и всегда вращается вместе с двигателем.

Прижимной диск
Прижимной диск - это другая сторона многослойного диска вокруг диска сцепления. Он прикручен к маховику и вращается вместе с двигателем, а внутри него находится диафрагменная пружина.

Пружина диафрагмы
Когда вы нажимаете педаль сцепления, это пружина, которая снимает давление с диска сцепления. Выжимной подшипник используется для прижатия к нему, и он создает зазор между нажимным диском и маховиком, позволяя диску сцепления (и, следовательно, трансмиссии) свободно вращаться.

2. Почему диски сцепления имеют внутренние пружины?

Вы часто будете замечать пружины в стопорной пластине диска сцепления.Они служат для смягчения и сглаживания зацепления диска сцепления, а также помогают поглощать любые колебания оборотов двигателя. Поскольку рабочие ходы не являются непрерывным событием, скорость вращения маховика имеет небольшие изменения скорости, которые передаются на диск сцепления. Если это продолжается до трансмиссии, это может привести к необработанной подаче мощности, а также к слышному дребезжанию шестерен. Пружины сцепления помогают сгладить эту разницу скоростей, поэтому трансмиссия видит более линейную передачу мощности.

Теоретически он очень похож на двухмассовый маховик, который также устраняет крутильные колебания, передаваемые в трансмиссию через пружины, но DMF снижает вибрацию еще до того, как она достигнет диска сцепления.

3. Что такое сцепление Performance?

В сцеплениях

Performance обычно используются более тяжелые пружины и диски из другого материала.Использование более тяжелой пружины приведет к тому, что сцепление будет с большей силой зажима, а это означает, что больший крутящий момент может быть передан без проскальзывания сцепления, и сцепление будет с гораздо большей вероятностью зацепиться при агрессивном переключении или разгрузке сцепления.

Использование различных материалов приводит к совершенно разным характеристикам сцепления. Органические соединения чаще используются в серийных автомобилях, поскольку они обеспечивают плавное включение и долгий срок службы, но не обязательно хорошо работают при высоких температурах.Кевлары, уголь и керамика обеспечат промежуточную гладкость, но при этом смогут работать при более высоких температурах.

Часто в сцеплениях для рабочих характеристик используются «шайбовые» конструкции с зазорами между блоками дисков сцепления. Я считаю, что здесь есть что-то вроде крутого фактора, который имеет приоритет над функциональностью, однако в этом есть некоторая логика. При меньшей площади поверхности давление на материал муфты будет выше, а некоторые материалы будут обеспечивать большее сцепление при определенных давлениях.Усилие, передаваемое диафрагменной пружиной, будет таким же, но давление на диск сцепления будет выше. В некоторых случаях это может быть полезно. Тем не менее, на самых мощных двигателях, которые я когда-либо видел, диски сцепления имеют полные круги с небольшими вырезами для теплового расширения.

Говоря о высокой мощности, если вы изо всех сил, то можете оказаться на территории дисков сцепления из металлокерамики. Эти диски будут работать при исключительно высоких температурах по сравнению с другими материалами и могут выдерживать чрезвычайно высокие усилия зажима.Конечно, управляемость практически исключается, поскольку она становится в большей степени переключателем включения / выключения, чем педалью сцепления с модуляцией.

4. Зачем вам нужно сцепление Performance?

Эти сцепления способны выдавать около 10 000 лошадиных сил.

Рабочие характеристики при высоких температурах
Рабочие характеристики сцепления становятся необходимыми, когда уровни мощности или температуры, испытываемые системой сцепления, превышают уровни, при которых может работать стандартный диск сцепления. Если сцепление находится в чрезмерном использовании, например, на треке, возможно, оно не выдержит высокой температуры. Со временем он начнет не хватать, а от этого будет только нагреваться.По мере повышения температуры диска он работает все меньше и меньше, пока, наконец, не выйдет из строя или не даст ему остыть. Если между сменами его трудно захватить, даже при рабочих температурах, вероятно, что сила зажима недостаточно высока для уровней мощности.

Контроль запуска
Для буксируемых транспортных средств сцепление должно иметь возможность хорошего захвата во время запуска. Если он слишком сильно проскальзывает, вам может потребоваться более сильное зажимное усилие. Если во время запуска требуется некоторое скольжение, важно выбрать материал, способный выдержать тепло.

Ваш econobox в порядке
Как и большинство модификаций, обновление диска сцепления зависит от конкретного применения. Важно понимать, что, хотя модернизированная муфта может означать, что вы можете передавать более высокие уровни мощности и работать с муфтой в течение более длительных периодов времени, она также может ухудшить зацепление. Одним из самых больших преимуществ органических материалов является то, что зацепление происходит плавно, что помогает лучше контролировать педаль сцепления и делает повседневное вождение более управляемым.Даже при более интенсивном использовании органические соединения и стандартные муфты часто могут справиться с некоторыми нагрузками на гусеницы при правильной технике.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
