Все, что нужно знать о блокировках дифференциала на Ниву

Вопреки ожиданиям, статья получилась довольно большая, ибо приличная часть её была посвящена общим вопросам — принципе работы блокировки, так сказать общие вопросы для новичков. Поэтому, если вы теорию знаете, а зашли просто почитать о диффах Вал Рейсинг и Дак, то воспользуйтесь быстрыми ссылками в содержании.

1. Общие вопросы касательно дифференциала
2. Межосевая блокировка
3. Блокировка одной оси — межколесная
4. Виды самоблоков — ДАК и Вал Рейсинг
5. Как установить самоблок
6. Мой отзыв о ДАК-е и Вал Рейсинге(пробовал оба)
7. Целесообразность установки блокировки дифференциала

Для автомобилей повышенной проходимости, к которым относится Нива, и которые созданы проезжать по не самым лучшим дорогам, существует несколько способов, позволяющих повысить проходимость. Под этим понимается способность автомобиля преодолеть территорию, по которой проезд крайне затруднен. И одним из устройств, помогающих в преодолении таких участков, является самоблокирующийся дифференциал, или как его еще называют – самоблок.

А вообще, о чем идет речь?

Здесь, прежде чем рассматривать самоблок, наверное, надо коснуться двух вопросов, касающихся движения автомобиля в целом и Нивы в частности.

Движение в повороте

В этом случае, если просто нарисовать картинку, как движется машина, то сразу становится понятно, что колеса, расположенные ближе к центру поворота или с внутренней его стороны, проходят меньший путь, чем колеса, движущиеся по внешнему радиусу. А значит, они движутся с разной скоростью. Это вызовет повышенный износ резины, а при большой скорости – занос.

Чтобы избежать подобного явления, используется такое устройство, как дифференциал. Его назначение – передача крутящего момента с одного источника на два разных потребителя, при этом на каждый из них момент может поступать разный, что обеспечивает, в частности, вращение колес, движущихся по внешнему и внутреннему радиусу поворота, с разной скоростью.

Распределение момента по осям — межосевая блокировка

Любой автомобиль, предназначенный для движения по бездорожью, по сложившейся практике должен обладать определенными конструктивными особенностями и наличием устройств, способствующих такому движению и отсутствующих на обычном городском автомобиле. К их числу относится межосевой дифференциал.

У автомобиля с полным приводом крутящий момент поступает на все колеса. Однако, если начинают пробуксовывать передние иди задние колеса, основной момент передается на них. Все мы неоднократно видели такую картину – автомобиль стоит на месте, у него крутятся какие-то колеса, а остальные остаются неподвижными. Чтобы частично избежать подобного, и применяется блокировка дифференциала, распределяющего момент по осям.

Суть ее заключается в том, что крутящий момент принудительно делится между задним и передним и мостами, что позволяет при пробуксовке задних колёс автомобилю продолжить движение за счёт переднего привода. И наоборот. Такая блокировка является очень полезной, особенно при движении по бездорожью, при ее отсутствии автомобиль никоим образом не может считаться внедорожником.

Вывод — межосевая блокировка помогает в тех случаях, когда застряли передние или задние колеса. Тогда крутящий момент передается с застрявших колес на свободные(те, которые не застряли). На Ниву штатная межосевая помогает именно таким образом. Однако вы почитайте, что может межколесная блокировка — далее…

Блокировка дифференциала на одной оси

Рассмотренная выше межосевая блокировка является тем минимумом, который необходим настоящему автомобилю повышенной проходимости. Однако для движения по серьезному бездорожью этого явно недостаточно. Здесь проявляется особенность дифференциала, способного передавать крутящий момент разным потребителям, причем он поступает туда, где меньше нагрузка.

Представьте такую ситуацию – машина одной половиной находится на льду, вторая половина на твердом грунте. При этом два колеса, расположенных на льду, благодаря межосевой блокировке будут крутиться, два других останутся неподвижным. Всё работает, момент, передаваемый от двигателя, принудительно распределён в каком-то соотношении (50:50 или 40:60, или любом другом) между задним и передним мостами.

Момент исправно поступает на каждый мост, но там два колеса, а за счет того, что одно пробуксовывает и для его вращения требуется меньший момент, он идет именно на это колесо. Получается парадоксальная ситуация – колеса крутятся, а машина стоит на месте, причем ничего ее не удерживает.

Вот во избежание такой ситуации и используется блокировка дифференциала на одной оси. Она может быть:

• принудительная, когда включается непосредственно водителем;

• автоматическая, когда включается сама при пробуксовывании одного колеса, в остальных случаях дифференциал работает так же, как и обычный, классический;

•  устанавливаемая на задний или передний мост автомобиля.

Краткая заметка для тех, кто запутался:

Межосевая блокировка — перекидывает момент с переднего моста на задний и наоборот.
Межколесная блокировка — перекидывает крутящий момент с правого колеса на левое и наоборот. И самое главное — на который мост установлены самоблоки(передний или задний) — на том мосту и есть возможность передать момент с правого на левый.

На Ниве по умолчанию стоит только одна из трех блокировок — межосевая.

Так что если боитесь застрять — можете поставить себе самоблоки в передний и задний мост и тогда при включении всех трех блокировок все колеса будут крутиться «своей жизнью».

Конечно, новичкам сложно сразу понять, что да как работает и потому крайне рекомендую вам посмотреть небольшое видео, где на примере Уазика показано, как работают мосты БЕЗ блокировки дифференциалов и автор поясняет, что было бы, если бы блокировка была. И реально понятно, что блокировку лучше иметь на своем внедорожнике. Смотрите и сразу поймете:

Надо понимать, что блокировка появляется не просто так, а реализуется при помощи каких-то устройств. Не касаясь принудительной, остановимся на автоматической блокировке. Она реализуется при помощи самоблокирующихся дифференциалов. Они представляют собой специальные устройства, которые выполняют две функции:

1. передачу и распределение крутящего момента на разных потребителей;
2. принудительное распределение (при необходимости) между ними поступающего момента.

Какие они бывают, самоблоки?

Конструктивно самоблокирующиеся дифференциалы могут быть выполнены по-разному, но у нас в стране, как правило, можно найти два типа:

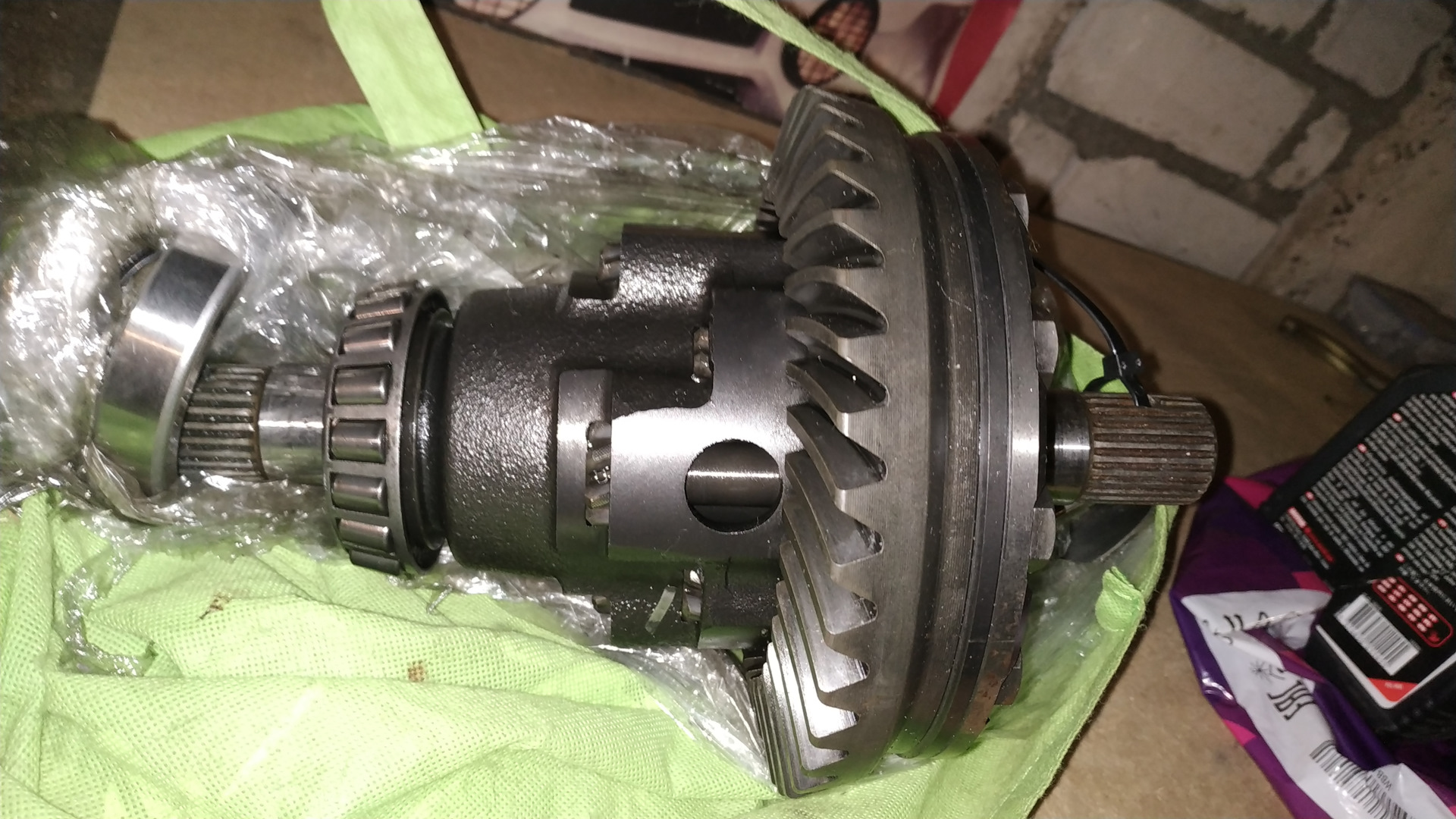

— дифференциал Красикова, ДАК(расшифровывается как Дифференциал Автоматический Красикова). Фото(цветовая гамма гарантийки и коробки оранжево-белая):

(фото с сайта drive2.ru)

— так называемый тольяттинский, производства тольяттинской фирмы «ВАЛ-РЕЙСИНГ». На фото знакомая сине-красная коробка и сам дифф:

Не касаясь принципа работы каждого из этих дифференциалов, надо отметить, что устанавливаться и тот, и другой могут на передний и задний мосты. При установке на передний мост возрастает усилие на руле, но при наличии ГУРа это незаметно.

Общепринятая тенденция – устанавливать самоблок на задний мост,. Хотя эффективность работы самоблока, опять же по отзывам потребителей, при установке спереди выше.

Стоит отметить, что есть такой параметр, как коэффициент блокировки дифференциала и он может быть разным для разных моделей. Он подразумевает, насколько будет отличаться величина момента, поступающего на разные колёса и составляет от пятидесяти до ста процентов.

Как поставить самоблок?

Самоблокирующийся дифференциал – самостоятельное изделие, устанавливаемое на место штатного. Выполнить такую процедуру можно как самостоятельно, так и в автосервисе. Это уже дело личного выбора, если есть умение и понимание, как всё работает, то можно сделать и самостоятельно. Я ставил себе самоблок в автосервисе, и мне подобная процедура четыре года назад обошлась в пять тыров.

В данном случае определяющей стала необходимость проведения нужных регулировок, выставление необходимых зазоров, использование специальных стендов и другие тонкости, которыми я не владею. Во всяком случае, после установки правильного самоблока (об этом чуть ниже) никаких проблем при его эксплуатации не возникло.

Мой отзыв о Даке и Рейсинге

Так уж получилось, что мне пришлось пользоваться двумя упомянутыми типами самоблоков. Цена их на момент приобретения была почти одинакова – десять тыров, установка тоже одинакова, но вот результат совершенно разный.

Если ДАК отказал примерно через полгода, причем не интенсивной эксплуатации, а при движении по обычным лесным дорогам, то тольяттинский (вал рейсинг) работает до сих пор.

Может, мне просто не повезло, но неоднократно встречались сообщения, что при производстве ДАК-ов есть проблемы с качеством металла. Так что думайте сами.

А нужен ли?

Мнений о том, нужен ли вообще самоблок, огромное множество, причём самых полярных – от «зачем он нужен» до «нужен обязательно». Как всегда, выбор – дело личное и каждый должен сделать его сам.

Опять же выскажу только свое мнение.

Мне же кажется, что всё зависит от того, как и где вы передвигаетесь на своем автомобиле. Если на дачу или по большей части по асфальту, то вам точно не нужен самоблок.

Примерно такая же ситуация, если ваше увлечение – оффроад и вы занимаетесь покорением непроходимых дорог. Здесь такие «полумеры», как самоблок, не пойдут и тут нужна полная ручная блокировка дифференциала.

Однако если вашей задачей является преодоление не слишком сильного бездорожья, движение по мокрой разбитой лесной дороге, т.е. обычные условия без экстрима, то самоблок может оказаться хорошим помощником в таких условиях.

Следует учитывать и такой момент, что при использовании самоблока возникают дополнительные значительные нагрузки на полуоси и довольно частыми бывают их поломки. Поэтому надо либо ставить усиленные полуоси, либо при очень серьезном препятствии не насиловать автомобиль, а вооружиться лопатой и домкратом и помочь ему справиться с неприятностью.

Может, мне кажется, может, у меня так настроен самоблок, может быть, дело и не в этом, но зачастую, когда машина начинает «буксовать», неожиданно возникает рывок в противоположную сторону. Как будто сначала машина пошла туда, где колесо заблокировано, а потом оно опять получило момент, и машина дергается в противоположную сторону.

Может, это и не связано с самоблоком, но я знаю такую особенность поведения машины на разбитой дороге и всегда к этому готов. Возможно, кому-то это будет полезно. Во всем поведение машины абсолютно нормальное

Самоблокирующийся дифференциал для Нивы является хорошим дополнением, позволяющим при правильном его использовании значительно улучшить ее внедорожные свойства.

Другие обзоры шин и дисков:

Блокировка дифференциала — использование

Для того, что бы понять как использовать блокировку дифференциала в тех или иных дорожных ситуациях необходимо понимать устройство и работу элементов трансмиссии автомобиля.

На Тойота Прадо 90 применена система постоянного полного привода с установкой 3 дифференциалов (2 межколесных и один межосевой).

Дифференциа́л — это механическое устройство, которое делит момент входного вала между выходными валами.

Что означает постоянный полный привод?

Простыми словами, крутящий момент от двигателя передается через коробку передач и раздатку ко всем колесам автомобиля, распределясь практически в любом соотношении, в зависимости от их сцепления с дорожным покрытием.
При этом открытый дифференциал может передать вращение, в том числе и в соотношении 100%:0% — когда одно из ведущих колёс принимает весь крутящий момент на себя,
как правило это происходит при вывешивании одного из колес.

Если поднять домкратом от земли одно из колес, автомобиль с постоянным полным приводом не тронется с места.

Использование на автомобилях такой системы, очень сильно разгружает элементы трансмиссии, тем самым продлевая срок её службы. Но как же быть если автомобиль предназначен для передвижения не только по хорошим дорогам, но и по бездорожью? Как раз для этого предусмотрена возможность блокировать дифференциал, тем самым распределяя поровну крутящий момент на выходные валы.

Блокировка межосевого дифференциала

Если включить межосевую блокировку, крутящий момент распределяется между передней и задней осями 50×50. Другими словами, при использовании данной блокировки, одновременно задействуются передний и задний мост, при этом крутящий момент на колеса распределяется межколесными дифференциалами. Характерная ситуация когда автомобиль перестает двигаться при включенной блокировке межосевого дифференциала это — диагональное вывешивание автомобиля, в этом случае помогает межколесная блокировка.

Блокировка межосевого дифференциала может включаться на ходу при скорости до 100 км/ч. На панели приборов загорается оранжевый индикатор. Применяется для движения по плохим дорогам, при гололёде, для более устойчивого поведения автомобиля.

Блокировка межколёсного дифференциала

В прадо 90 предусмотрена возможность жёсткой блокировки заднего межколёсного дифференциала (некоторые модели имеют самоблокирующийся мост LSD). При его блокировки одновременно начинают вращаться 3 колеса, одно спереди и два сзади.

Включение данной блокировки осуществляется рычажком «diff lock» с панели приборов, и приводится в действие электро мотором, установленным на заднем мосту.

Блокировка межколёсного дифференциала может включаться только на остановленном автомобиле при положении селектора КПП N (нейтральная). На панели приборов загорается красный индикатор, сначала мигает (происходит процесс блокировки, двигаться нельзя) потом горит постоянно (блокировка включена). Применяется для движения по грязи, песку, глубокому рыхлому снегу, для большей проходимости (преодоления сложных участков). Нельзя использовать на жестких грунтах. Возможно использовать с понижающим рядом передач.

Понижающий ряд передач

Крайнее положение (вперёд) ручки раздаточной коробки включает пониженный ряд передач, позволяющий исключить пробуксовку колес и снять дополнительную нагрузку с двигателя и коробки передач.

Возможно использовать только с блокировкой заднего дифференциала.

Опыт использования

Из своего личного опыта, могу посоветовать как можно реже использовать данные блокировки. В первый год эксплуатации, не имея опыта езды на постоянном полном приводе, считал, что зимой лучше использовать (для безопасности) блокировку межосевого дифференциала. После замены цепи раздатки больше так не считаю). Используйте блокировки только в случае реальной необходимости, Прадо на дорогах общего пользования и без этого достаточно устойчиво и уверенно себя ведёт.

Если кому-нибудь может пригодиться данная информация пожалуйста Поделитесь ей в соц. сетях

4×4: Какой тип выбрать? — Статьи — Авто

Популярность полноприводных машин растет. Но не все авто, на которых красуется шильдик «AWD» (All Wheel Drive) или «4WD» (Four Wheel Drive) могут добраться до центра Земли без посторонней помощи. Или хотя бы не застрять в лесу после дождичка.

Дифференциал

Не будем вдаваться в детали конструкции (те, кому надо, и так в курсе, а те, кому не надо — вдаваться не будут). Но нужно понимать, что машина хорошо управляется исключительно за счет дифференциала — приспособления, которое дает возможность вращаться колесам с разными (дифференцированными) угловыми скоростями (отсюда, кстати, и само название «дифференциал»).

Пока вы едете по прямой — все хорошо. Но на повороте колеса начинают вращаться с разной скоростью. Внутреннее медленнее, внешнее — быстрее. Тут-то дифференциал и становится полезен. Не будь его, внутреннее колесо прокручивалось бы на месте (или наружное — «убегало» бы), что неминуемо приводило бы к быстрому износу шин и деталей трансмиссии. Это первое.

Второе. Дифференциал устроен так, что если одно колесо застревает, а второе спокойно вращается, то вся мощь будет передаваться именно на него. Шансы самостоятельно выбраться из ловушки в таком случае минимальны.

Полный привод же подразумевает, что тяга будет подаваться не на два, а на четыре колеса. При этом мы понимаем, что траектории задних колес в повороте (а также при наезде на кочку или при проезде ямы) не совпадают с траекториями передних. Проще говоря, колеса спереди и сзади вращаются опять-таки с разными скоростями, а значит, нужен еще один дифференциал, который позволял бы им вращаться с разными скоростями — межосевой.

Таким образом, в простейшем случае полноприводного автомобиля мы получаем целых три дифференциала: передний, задний и межосевой. В свободном состоянии, как говорилось выше, тяга передается на колесо, которое вращается с меньшим сопротивлением. То есть, как это ни парадоксально, иногда полноприводному автомобилю застрять даже проще, чем моноприводному. Судите сами — вероятность, что автомобиль будет обездвижен при потере сцепления хотя бы одного ведущего колеса из четырех выше, чем одного из двух.

Но на практике это не так. Полноприводную машину «посадить» сложнее. Дело в том, что часто дифференциалы имеют блокировки. Можно блокировать, скажем, межколесные дифференциалы (чаще задний, реже передний), а можно межосевой. Но лучше, когда есть все три блокировки. Кстати, блокировка дифференциала означает, по сути, что он перестает работать, то есть колеса начинают вращаться с одинаковыми угловыми скоростями.

Part-time или подключаемый вручную полный привод

Такой тип полного привода появился в числе первых. Несмотря на это, он все еще применяется на некоторых автомобилях. В основном на пикапах, вроде Nissan NP300, базовых Mitsubishi L200, Ford Ranger и других. А также на суровых и недорогих внедорожниках, которые ведут свою историю еще из ХХ столетия, или новых китайских «проходимцах», которые являются аналогами тех самых «старичков». Например, все модели УАЗ, Suzuki Jimny, Great Wall h4/H5, Jeep Wrangler и так далее.

Суть такой схемы в том, что тут нет межосевого дифференциала совсем. То есть в обычном режиме, на обычных дорогах эти машины нельзя назвать полноприводными, так как весь крутящий момент передается только на одну ось (как правило, заднюю). Поэтому несложно увидеть на скользком асфальте УАЗик, который развернуло поперек дороги. Для преодоления сложных участков бездорожья или сугробов принудительно и жестко (то есть, без всяких дифференциалов) подключается передняя ось. При этом половина момента передается на заднюю ось, а половина — на переднюю. Однако это не панацея от всех внедорожных сюрпризов, ведь на каждой из осей остается свободный дифференциал. И при диагональном вывешивании автомобиль не тронется с места, вращая только колеса, весящие в воздухе. Лекарством в таком случае будет принудительная блокировка межколесных дифференциалов (в первую очередь, заднего). Некоторые модели внедорожников имеют самоблокирующийся задний дифференциал.

Плюсы понятны. Простая конструкция, нет межосевого дифференциала и блокировок, а значит, нет ненужных механических деталей и электрических проводов к этим блокировкам, нет лишней пневматики и гидравлики. А вот минусы для многих почему-то не очевидны. Жестко блокируя переднюю и заднюю ось между собой, обе оси начинают вращаться с одинаковыми скоростями. Ничего страшного не произойдет, когда вы движетесь по прямому участку дороги, но в поворотах на сухом асфальте машина будет «упираться», к тому же это грозит быстрым износом и выходом из строя всей системы. А вот в грязи, песке, снегу, — короче говоря, на рыхлых и скользких поверхностях, — даже в поворотах все будет в порядке, потому что внутренние колеса смогут легко проворачиваться, компенсируя разницу угловых скоростей. Кстати говоря, подключить полный привод еще нужно вовремя успеть, что тоже не добавляет удобства.

Full-time или постоянный полный привод

Недостатки подключаемого полного привода вынудили инженеров разработать систему, в которой тяга бы всегда передавалась на четыре колеса. Как уже говорилось выше, такая простейшая система с тремя свободными дифференциалами может обездвижить машину гораздо быстрее, чем моноприводная система. Чтобы этого не происходило, применяются блокировки. Но включать и отключать их самостоятельно не очень удобно, поэтому появились самоблокирующиеся дифференциалы типа Torsen, вискомуфты, управляемые электроникой многодисковые сцепления и так далее. К тому же современные межосевые дифференциалы имеют свои электронные мозги, благодаря которым можно распределять момент между осями не только в соотношении 50:50, но и в других пропорциях.

Наиболее известными системами постоянного полного привода являются quattro у Audi и AWD у Subaru. Похожие системы есть у BMW — xDrive, у Mercedes — 4Matic, у Volkswagen — 4Motion. Также к автомобилям с постоянным полным приводом относятся Lada 4×4, Chevrolet Niva, Toyota Land Cruiser 80, 100, 105, Prado, Land Rover Defender, Discovery и другие.

Некоторые машины имеют не только самоблокирующийся межосевой дифференциал, который не позволяет машине в сложной ситуации отключать одну из осей, но и самоблокирующийся задний межколесный дифференциал, что делает управление машиной более острым.

Есть множество разных систем, с разными возможностями. Скажем, Terrain Response, разработанная Land Rover, который управляется электроникой и автоматически подстраивается под конкретные дорожные условия, или многорежимный полный привод Super Select у Mitsubishi с возможностью принудительного отключения передней оси. Например, у той же Subaru есть разные решения полного привода для разных машин. В частности на машинах с «автоматом» ставится электронно-управляемая блокировка межосевого дифференциала, а на WRX STI будет уже активный центральный дифференциал. К тому же могут быть модификации с постоянным симметричным или активным распределением тяги. Так что, охватить каждую модель и рассказать принципы работы той или иной системы в рамках одной статьи не получится. Общая же суть примерно одинакова.

Тем не менее, хотелось бы еще на пару минут остановиться на системе полного привода, разработанной «Хондой». Она носит имя SH-AWD (SH — Super Handling, в дословном переводе с английского — «супер-управляемый»). Как видно из названия, предназначена она не столько для повышения внедорожных качеств автомобиля, сколько для улучшения управляемости. Главная особенность этой системы в том, что она распределяет крутящий момент не только между передними и задними колесами, но и между правым и левым задним колесом. То есть в крутом повороте до 70% крутящего момента может передаваться на внешнее заднее колесо, что буквально ввинчивает машину в поворот. Такая система устанавливается на некоторые модели Honda и Acura, у других марок она пока недоступна.

On-demand или подключаемый автоматически полный привод

В дословном переводе выражение «torque on-demand» означает «крутящий момент по требованию». Такой тип привода появился самым последним и получил в данный момент наибольшее распространение. Почти все современные кроссоверы оснащены такой системой полного привода: Toyota Rav 4, Nissan Pathfinder (нового поколения), Nissan Qashqai, Mitsubishi Outlander, Ford Explorer, Kia Sportage (c 2004 года) и так далее.

В основе этой системы лежит огромное количество датчиков, отслеживающих скорость каждого конкретного колеса, угол поворота колес, крены кузова и так далее. Чем дороже автомобиль, тем больше будет различных датчиков. Они собирают всю информацию о поведении машины на дороге, а компьютер ее обрабатывает и распределяет крутящий момент на ту или иную ось посредством электронно-управляемой муфты.

Ранние схемы двадцатилетней давности «тупили» и могли вести себя неадекватно. К примеру, могли подключить заднюю ось в повороте, когда это уже не нужно, из-за чего машина могла уйти в занос, а затем, когда ты пытаешься подправить положение газом, отключить ее. В современных системах такого уже не бывает, и в целом их работа заслуживает уважения. К тому же добавление новых датчиков, параметров, а также использование мощных процессоров и оптоволокна при передаче данных позволило этим системам не только делать все вовремя, но даже играть на опережение.

В нормальных условиях ведущая ось у автомобиля только одна, но при необходимости, в основном, при пробуксовке и иногда на старте, подключается вторая. Затем она так же быстро и автоматически отключается. Устройства для подключения второго моста могут быть различные: от вискомуфты до многодискового сцепления с электронным управлением, получающего информацию о пробуксовке от датчиков ABS и улавливающего малейшую разницу в скоростях вращения переднего и заднего мостов.

Однако есть одно большое «но». Такие системы годятся для того, чтобы выбраться из сугроба у подъезда или благополучно проехать по обледенелому повороту. Можно проехать и по умеренно разбитой грунтовке. Но несколько километров пробиваться вперед по рыхлому песку или снегу с пробуксовкой на них не получится. Также как и долго буксовать на месте. Такой тип привода предназначен, скорее, для улучшения управляемости, нежели для покорения бездорожья. Даже семиминутный ледяной дрифт на парковке может перегреть электронную муфту. В таком случае, чтобы система заработала, придется ждать, пока она остынет.

Кстати говоря, чтобы преодолеть небольшую грязевую лужу по пути на дачу, можно принудительно — электронно — подключить полный привод. Главное — не забыть его потом отключить. Можно также и сделать машину чисто моноприводной, то есть деактивировать автоматическое подключение второй оси.

Какой привод выбрать?

Разобраться во всех тонкостях работы различных систем полного привода непрофессионалу довольно сложно, но основные отличия, которые изложены в этой статье, нужно понимать. Ведь поняв их, маркетологам будет сложнее манипулировать различными понятиями, а вам проще оценить силы автомобиля в той или иной ситуации, чтобы не оказаться сидящим в машине с блестящим шильдиком «AWD», которая тоже «сидит».

В конце хочется резюмировать. Part-time (полный привод, подключаемый вручную) отлично подойдет для любителей часто помесить грязь, выбраться на природу, охоту или рыбалку. К плюсам можно отнести дешевизну, простоту и эффективность такой конструкции. К минусам — что полный привод нужно подключать самостоятельно, что не всегда удобно и быстро, а также опасное поведение такого полноприводного автомобиля на дороге с сухим асфальтом.

On-demand AWD (автоматически подключаемый полный привод) бояться не стоит. Такая система отлично ведет себя в условиях города и легкого проселка. Полный привод выручит утром после снегопада, на льду и в дождь, но рассчитывать на него на бездорожье не стоит.

Постоянный полный привод, казалось бы, хорош всем и выглядит как идеальный вариант на все случаи жизни, но такие системы дороги и сложны. Однако они обеспечивают отличную управляемость на асфальте и хороший уровень проходимости. Правда, не стоит забывать в этом случае о блокировке дифференциалов.

Фото: Юрий Смитюк/ ТАСС

Ведущие мосты и блокировки дифференциалов — Конструктивные особенности и правила эксплуатации

Уважаемые посетители нашего Интернет-магазина www. zapchastisklad.ru, просим Вас обратить внимание, что данный сайт носит исключительно информационный характер, и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Все цены, указанные на данном интернет-сайте, носят информационный характер, и являются верными на день размещения сайта в сети Интернет. За более подробной информацией по наличию и ценам просим Вас обращаться к менеджерам по продажам. Доставка по России и странам СНГ: Абакан, Азов, Александров, Алексин, Альметьевск, Анапа, Ангарск, Анжеро-Судженск, Апатиты, Арзамас, Армавир, Арсеньев, Артем, Архангельск, Асбест, Астрахань, Ачинск, Балаково, Балахна, Балашиха, Балашов, Барнаул, Батайск, Белгород, Белебей, Белово, Белогорск, Белорецк, Белореченск, Бердск, Березники, Березовский, Бийск, Биробиджан, Благовещенск, Бор, Борисоглебск, Боровичи, Братск, Брянск, Бугульма, Буденновск, Бузулук, Буйнакск, Великие Луки, Великий Новгород, Верхняя Пышма, Видное, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжск, Волжский, Вологда, Вольск, Воркута, Воронеж, Воскресенск, Воткинск, Всеволожск, Выборг, Выкса, Вязьма, Гатчина, Геленджик, Георгиевск, Глазов, Горно-Алтайск, Грозный, Губкин, Гудермес, Гуково, Гусь-Хрустальный, Дербент, Дзержинск, Димитровград, Дмитров, Долгопрудный, Домодедово, Донской, Дубна, Евпатория, Егорьевск, Ейск, Екатеринбург, Елабуга, Елец, Ессентуки, Железногорск, Железногорск, Жигулевск, Жуковский, Заречный, Зеленогорск, Зеленодольск, Златоуст, Иваново, Ивантеевка, Ижевск, Избербаш, Иркутск, Искитим, Ишим, Ишимбай, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Каменск-Шахтинский, Камышин, Канск, Каспийск, Кемерово, Керчь, Кинешма, Кириши, Киров, Кирово-Чепецк, Киселевск, Кисловодск, Клин, Клинцы, Ковров, Когалым, Коломна, Комсомольск-на-Амуре, Копейск, Королев, Кострома, Котлас, Красногорск, Краснодар, Краснокаменск, Краснокамск, Краснотурьинск, Красноярск, Кропоткин, Крымск, Кстово, Кузнецк, Кумертау, Кунгур, Курган, Курск, Кызыл, Лабинск, Лениногорск, Ленинск-Кузнецкий, Лесосибирск, Липецк, Лиски, Лобня, Лысьва, Лыткарино, Люберцы, Магадан, Магнитогорск, Майкоп, Махачкала, Междуреченск, Мелеуз, Миасс, Минеральные Воды, Минусинск, Михайловка, Михайловск, Мичуринск, Москва, Мурманск, Муром, Мытищи, Набережные Челны, Назарово, Назрань, Нальчик, Наро-Фоминск, Находка, Невинномысск, Нерюнгри, Нефтекамск, Нефтеюганск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новоалтайск, Новокузнецк, Новокуйбышевск, Новомосковск, Новороссийск, Новосибирск, Новотроицк, Новоуральск, Новочебоксарск, Новочеркасск, Новошахтинск, Новый Уренгой, Ногинск, Норильск, Ноябрьск, Нягань, Обнинск, Одинцово, Озерск, Октябрьский, Омск, Орел, Оренбург, Орехово-Зуево, Орск, Павлово, Павловский Посад, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Полевской, Прокопьевск, Прохладный, Псков, Пушкино, Пятигорск, Раменское, Ревда, Реутов, Ржев, Рославль, Россошь, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Салават, Салехард, Сальск, Самара, Санкт-Петербург, Саранск, Сарапул, Саратов, Саров, Свободный, Севастополь, Северодвинск, Северск, Сергиев Посад, Серов, Серпухов, Сертолово, Сибай, Симферополь, Славянск-на-Кубани, Смоленск, Соликамск, Солнечногорск, Сосновый Бор, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тимашевск, Тихвин, Тихорецк, Тобольск, Тольятти, Томск, Троицк, Туапсе, Туймазы, Тула, Тюмень, Узловая, Улан-Удэ, Ульяновск, Урус-Мартан, Усолье-Сибирское, Уссурийск, Усть-Илимск, Уфа, Ухта, Феодосия, Фрязино, Хабаровск, Ханты-Мансийск, Хасавюрт, Химки, Чайковский, Чапаевск, Чебоксары, Челябинск, Черемхово, Череповец, Черкесск, Черногорск, Чехов, Чистополь, Чита, Шадринск, Шали, Шахты, Шуя, Щекино, Щелково, Электросталь, Элиста, Энгельс, Южно-Сахалинск, Югра, Якутск, Ялта, Ярославль КАТАЛОГ ЗАПЧАСТЕЙ ДЛЯ РЕМОНТА И ОБСЛУЖИВАНИЯ ДВИГАТЕЛЕЙ МОТОРОВ KOMATSU, CUMMINS, WEICHAI, КАММИНЗ, CNH, CASE, NEW HOLLAND, IVECO, DAF, PACCAR, TECTOR, ISUZU, PERKINS, DEUTZ, CATERPILLAR Copyright © 2008-2021

Где у крузака прадо 120 блокировки.

Блокировка дифференциала — использование. Блокировка межосевого дифференциала

Есть два режима H и L:

1. Н- нормальный режим
2. L- пониженный, увеличивается момент передаваемый на колеса.

• HH — обычная езда
• HL — обычная с блокировкой межосевого дифференциала, момент распределяется между осями 50/50
• LL — пониженная с блокировкой межосевого дифференциала.

Для переключения:

• машину остановить
• нажать педаль тормоза
• ручку АКПП в N
• ручку раздатки в L
• АКПП в D и можно ехать.

Точно так-же обратно. АКПП в зависимости от цели можно ставить на любую передачу.

Пониженную включают на остановившейся машине при положении рукоятки АКПП в N, точно так же обратно. Блокировку можно при движении, при этом электроника сама определит момент включения, но желательно включить до начала грязи, песка, снега.

Пониженную включаю очень редко, в основном когда нужно аккуратно педалью газа регулировать скорость (колея, кочки, гать). В остальных случаях момента 4 л. мотора хватает, кроме ну очень тяжелой грязи или плотного снега.

Межосевой дифференциал блокируется рычагом, который рядом с рычагом коробки. Блокировка на повышенной включается на ходу, подключается не сразу, рекомендуется поиграть (в лёгкую) газом или тормозом. Индикация включения на панели, моргает- ещё не включилась или не выключилась, светится ровно, включилась. Выключается так же. Пониженная включается, выключается ТОЛЬКО на стоящей машине.

Блокировка заднего моста включается на ходу, скорость менее 8 км.ч. либо на стоящем авто, переключатель на лицевой панели под рулём. Блокировка жёсткая, ТОЛЬКО для бездорожья. После включения переключателя рекомендуется так же чуть поиграть газ-тормоз. Пока индикатор красного цвета не перестанет моргать а загорится ровно.

В руководства по эксплуатации Прадо пишут так:

etlib.ru

120 Прадо — Как заменить жидкость АКПП | Страница 4

Хочу сделать очень важное дополнение по поводу 5 ступенчатой 750й коробки. Контролировать температуру нужно при определенной температуре по сканеру, или без сканера, переведя коробку в режим контроля температуры ATF. АКПП 5 ст переводится в режим контроля температуры так: замкнуть проводком 4 и 13 контакт диагностической колодки слева под рулем. (счет слева направо, в верхнем ряду 1-8, в нижнем 9-16 контакты) Запустить двигатель. Медленно перевести рычаг КПП из Р в L и обратно в P. Быстро перевести рычаг КПП из D в N и обратно 6 раз. На 2 секунды загорится лампа OIL TEMP на приборке и погаснет. Все норм, убираем проводок и ждем пока масло прогреется на холостых до рабочей температуры. Можно перевести селектор в P, можно оставить в N. Если лампа не горит — масло холодное. Лампа горит — температура нормальная, лезем проверять уровень масла по машину на заведенной. Если лампа мигает — масло перегрето. Под машиной (на работающей) откручиваем контрольную пробку (шестигранник на 5) если масло не льется из нее — доливаем через заливную (заливная справа по ходу авто в районе соединения с раздаткой, под ключ на 24) пока из контрольной не польется, как литься перестает, начинает капать — закручиваем контрольную и заливную и радуемся. После выключения двигателя коробка встает сама в обычный режим. (я 2 дня назад менял ATF в коробке, дак вот, залил по уровню мапсло, после прогона по всем передачам снова по уровню добавил, а вот когда масло прогрелось до загорания лампы Оил Темп — влезло еще!!! 1,5 ЛИТРА!) Скопипастю уж тогда свой алгоритм самостоятельноз замены масла в 5 ступке: Закупил запчасти: ATF-WS в одной из следующих расфасовок, я брал 3 фляги по 4 литра. ATF WS 4L 08886-02305 ATF WS 20L 08886-02303 ATF WS 1L 08886-80807 Фильтр масляный АКПП 35330-60050 Прокладка поддона 35168-60010 Прокладка масляного фильтра АКПП 90301-31014 Кольцо уплотнительное пробки сливной/контрольной АКПП 35178-30010 2 шт. Еще рекомендуется заменить резиновую прокладку заливной пробки, но я не менял, купить забыл. Инструмент — головка на 24 для заливной пробки, на 14 для сливной, шестигранник на 5 для контрольной и головка на 10 с карданчиком и удлиннителем (миллиметров 100) для двадцати болтов поддона и 4х болтов фильтра. Еще мне помог шланг для перекачки бензина с грушей, им я заливал свежую ATF, конец шланга плотно в заливное отверстие, второй в банку с жижей, и жимк, жимк грушей, перекачиваем, не проливается ни капли. Расфасовка жижи у тойоты такая, что без спецсредств не зальешь в коробку. Бензин галоша или ацетон пару литров для отмывания магнитов и поддона и чистая ветошь.

Открутил пробку сливную на 14. Слил все что слилось — литра 2,5. Скинул поддон поддон. Кстати, вся жидкость не выливается. В поддоне еще литр остается. Меняется фильтр — (аккуратно при снятии, не облейтесь) с фильтра еще пол литра выливается за шиворот. После этого моются магниты с поддона и сам поддон от металлической взвеси, а говна там у меня порядочно было, ставим магниты на место и на новую прокладку садим чистый поддон. Момент затяжки 4,4 ньютонметра, не перетягивать! Заворачивать двумя пальчиками, большим и мизинцем, или даже отверткой с переходной насадкой под головку на 10. Прокладка мягкая и сжимается очень резво, если ее тянуть до упора — она вся выдавится и расплющится. Закручиваю сливную пробку на новую прокладку. Заливаю новую жидкость, пока с контрольной пробки не начнет сочиться. После этого аппаратом прогнать самое то будет, для работ на СТО. А я без аппарата в гараже сделал. Скидывал шланг подвода ATF к радиатору, верхний (находится в районе аккумулятора) и этот шланг в пустую бутыль. Вообще лучше шланг нарастить, а то он короткий. Штуцер на радиаторе остается голый. Заводил на P на 15- 20 сек, сливалось литра 1,5 старой чернющей жижи, больше сливать не надо, чтобы коробка воздуху не хапнула. Глушил. Доливал в заливную по уровню контрольной. И так раз 5 пока чистая жижа не пошла сливаться. Потратил 10 литров WSки. Потом грел коробку в сервисном режиме (описание выше) до загорания лампы оил темп, грелась кстати минут 50. После на работающем двиге долил еще почти 1,5 литра!!! пока с контрольной пробки не полилось и все. Закрутил на новую прокладку (металлическое кольцо сминаемое) и готово. Итого потрачено 11,5 литров. Теперь коробку не узнать. Мягче переключается, быстрее думает в кикдауне. Ну и старая по цвету напоминала отработку с двигателя после 10 тысяч км. Пробег до замены ATF — 90 тык. При моих условиях эксплуатации ее явно нужно было сменить тысяч 20 назад.

Нажмите, чтобы раскрыть…

prado-club.ru

120 Прадо — Как заменить жидкость АКПП

Re: Замена масла АКПП и загоревшийся CE Prado-club сказал(а): Кхм, Эльчин, ты не прав. Это не промывочная жидкость подобная промывочному маслу ДВС, а всего лишь присадка (очередная чудодейственная), которая требует после ее применения ЗАМЕНЫ жидкости АКПП. Так что применение сего химиката не может быть отнесено к одному из способов замены жидкости АКПП. Итого, способов 2: полная замена с использованием спецоборудования и частичная замена

Имею мнение — хрен оспоришь: все эти присадки — зло. Сильно сомневаюсь в том, что спортсмены используют их на своих машинах (по крайней мере от раллистов ни разу не слышал)

Нажмите, чтобы раскрыть…

Вот тебе еще один способ….

быстрый и удобный слив отработанного масла и контроль долива свежего;

набор адаптеров позволяет обслуживать большинство моделей автомобилей

Для чего используется установка MotorVac TransTech III? TransTech III предназначена для полной замены масла в автоматических коробках передач автомобилей. TransTech III позволяет сократить время технического обслуживания автомобиля, производя полную замену масла (процедура замены масла в коробке передач занимает около 10 минут).

Как работает установка MotorVac TransTech III? Усовершенствованный электронный контроль позволяет осуществлять процесс замены масла в автоматических коробках передач нажатием одной кнопки. Установка имеет функцию «слив в поддон», когда вместе с маслом требуется смена фильтра. TransTech III подсоединяется через патрубки радиатора трансмиссии и обеспечивает «чистый» процесс. Установка сливает 100% отработанной жидкости и заменят ее свежей в полном объеме во время работы двигателя. Самое важное в ее работе — не требуется никаких регулировок или настроек. TransTech III обеспечивает автоматический контроль всего процесса. Обычно, процесс замены масла в автоматических коробках передач занимает много времени и не обеспечивает полного слива отработанного масла, а также сопровождается постоянным проливанием и загрязнением как самого автомобиля, так и помещения. Для примера, Toyota Land Cruiser Pradо 95 с бензиновым двигателем 3.4 литра имеет емкость масла в автоматической коробке передач 12 литров. При замене обычным способом меняется всего лишь 2 литра! Конвертер, барабаны сцепления, радиатор охлаждения масла, корпус соленоидов остаются заполненными большим количеством отработанного грязного масла, которое более не сохранят своих свойств. С TransTech III процесс становится простым и безопасным. А главное, установка TransTech III меняет масло в коробке быстро и полностью.

Другие преимущества MotorVac TransTech III TransTech III имеет два других преимущества перед обычным способом при замене масла в коробках передач. Специальный очиститель, который используется при замене масла, увеличивает ресурс коробки передач, удаляя продукты износа, металлические частицы и прочие примеси из конвертера, радиатора охлаждения, маслопроводов и самой коробки. Смазывающий кондиционер для масла позволяет поддерживать сальники в рабочем состоянии и не трескаться, способствует снижению вероятности возникновения протечек и перегрева масла. Это позволяет «продлить жизнь» автоматической коробки передач, получить плавное и мягкое переключение и улучшить технические характеристики.

Пневматическая блокировка межколесного дифференциала заднего моста ARB для Toyota Land Cruiser Prado 120.

Всеобщим заблуждением является то, что полный привод обеспечивает 100% сцепление с дорожным покрытием — то есть, что одно обязательно сопутствует другому. Однако, в реальности колеса большинства полноприводных автомобилей пробуксовывают, когда попадают на бездорожье. Проблема объясняется достаточно просто — одно или несколько колес теряют сцепление с дорожным покрытием, а Ваш стандартный центральный дифференциал, который рассчитан на то, что Вы едете по ровному шоссе, направляет всю мощность на те колеса, которые буксуют. На дороге стандартный «открытый» дифференциал позволяет каждому из Ваших колес крутиться независимо, полностью отключая сцепление колес друг с другом при прокручивании. На бездорожье, однако, это становиться основным недостатком, так как мощность двигателя пойдет по пути сопротивления, то есть будет направлена на колеса с наименьшим либо вообще отсутствующим сцеплением с дорожным покрытием. На новых моделях автомобилей может быть установлена более современная конструкция — самоблокирующийся дифференциал повышенного трения (LSD), который поведет себя «умнее» в вышеописанной ситуации, однако, все-таки чаще всего и с ним Вы не сможете продолжить движение вперед, попав в сложную ситуацию. Автоматические блокировки к тому же имеют свои недостатки: они могут весьма шумно вести себя при разблокировании, и помимо того, они значительно ухудшают поведение Вашей машины на шоссе.

Пневматические блокировки ARB обеспечивают 100% сцепление с дорожным покрытием при желании в любой ситуации, нисколько не изменяя при этом поведение Вашего автомобиля на шоссе. Управление пневматическими блокировками осуществляется с помощью 12-вольтового компрессора, который активирует и отключает абсолютно надежную блокировку центрального дифференциала. Таким образом, Вы получаете сцепление с дорожным покрытием при необходимости с помощью нажатия кнопки, сидя в полной безопасности на своем водительском месте.

Преимуществом блокировок ARB является пневматически управляемая конструкция, которая находиться внутри дифференциала и при включении блокирует его действие, прекращая вращение шестерней и соответственно прекращая воздействие дифференциала на полуоси. Когда оба колеса «привязаны» непосредственно к вращению главной пары, автомобиль сохраняет максимально возможное сцепление с дорожным покрытием в любых ситуациях. В разблокированном состоянии механизм пневматической блокировки ARB действует аналогично обычному дифференциалу. Помимо того, что пневматические блокировки значительно повышают проходимость внедорожника, они также помогают сохранять природные богатства. Когда автомобиль с блокировкой приближается к сложному участку, не обязательно проезжать его в агрессивной манере — «с разгона», полагаясь на инерцию автомобиля. С пневмоблокировками Вы можете ехать медленнее и безопаснее, так как сцепление с дорожным покрытием будет значительно улучшено.

Для того, что бы понять как использовать блокировку дифференциала в тех или иных дорожных ситуациях необходимо понимать устройство и работу элементов трансмиссии автомобиля.

На Тойота Прадо 90 применена система постоянного полного привода с установкой 3 дифференциалов (2 межколесных и один межосевой).

Дифференциа́л — это механическое устройство, которое делит момент входного вала между выходными валами.

Что означает постоянный полный привод?

Простыми словами, крутящий момент от двигателя передается через коробку передач и раздатку ко всем колесам автомобиля, распределясь практически в любом соотношении, в зависимости от их сцепления с дорожным покрытием.
При этом открытый дифференциал может передать вращение, в том числе и в соотношении 100%:0% — когда одно из ведущих колёс принимает весь крутящий момент на себя,
как правило это происходит при вывешивании одного из колес.

Если поднять домкратом от земли одно из колес, автомобиль с постоянным полным приводом не тронется с места.

Использование на автомобилях такой системы, очень сильно разгружает элементы трансмиссии, тем самым продлевая срок её службы. Но как же быть если автомобиль предназначен для передвижения не только по хорошим дорогам, но и по бездорожью? Как раз для этого предусмотрена возможность блокировать дифференциал, тем самым распределяя поровну крутящий момент на выходные валы.

Блокировка межосевого дифференциала

Если включить межосевую блокировку, крутящий момент распределяется между передней и задней осями 50×50. Другими словами, при использовании данной блокировки, одновременно задействуются передний и задний мост, при этом крутящий момент на колеса распределяется межколесными дифференциалами. Характерная ситуация когда автомобиль перестает двигаться при включенной блокировке межосевого дифференциала это — диагональное вывешивание автомобиля, в этом случае помогает межколесная блокировка.

Блокировка межосевого дифференциала может включаться на ходу при скорости до 100 км/ч. На панели приборов загорается оранжевый индикатор. Применяется для движения по плохим дорогам, при гололёде, для более устойчивого поведения автомобиля.

Блокировка межколёсного дифференциала

В прадо 90 предусмотрена возможность жёсткой (некоторые модели имеют самоблокирующийся мост LSD). При его блокировки одновременно начинают вращаться 3 колеса, одно спереди и два сзади.

Включение данной блокировки осуществляется рычажком «diff lock» с панели приборов, и приводится в действие электро мотором, установленным на заднем мосту.

Блокировка межколёсного дифференциала может включаться только на остановленном автомобиле при положении селектора КПП N (нейтральная). На панели приборов загорается красный индикатор, сначала мигает (происходит процесс блокировки, двигаться нельзя) потом горит постоянно (блокировка включена). Применяется для движения по грязи, песку, глубокому рыхлому снегу, для большей проходимости (преодоления сложных участков). Нельзя использовать на жестких грунтах. Возможно использовать с понижающим рядом передач.

Понижающий ряд передач

Крайнее положение (вперёд) ручки раздаточной коробки включает пониженный ряд передач, позволяющий исключить пробуксовку колес и снять дополнительную нагрузку с двигателя и коробки передач.

Возможно использовать только с блокировкой заднего дифференциала.

Опыт использования

Из своего личного опыта, могу посоветовать как можно реже использовать данные блокировки. В первый год эксплуатации, не имея опыта езды на постоянном полном приводе, считал, что зимой лучше использовать (для безопасности) блокировку межосевого дифференциала. После замены цепи раздатки больше так не считаю). Используйте блокировки только в случае реальной необходимости, Прадо на дорогах общего пользования и без этого достаточно устойчиво и уверенно себя ведёт.

Два друга зимой — чем они могут вам помочь?

Размещено в блоге

19 января 2015 г., Понедельник

Блокировка межосевого дифференциала

и система автоматического регулирования тягового усилия могут стать вашими лучшими друзьями, если вы используете их правильно и в нужное время. Что это такое и как вы их используете?

Блокировка межосевого дифференциала механически блокирует переднюю и заднюю оси вместе, чтобы на каждую ось передавалась одинаковая мощность.Почему это важно? Каждый трактор с двумя ведущими мостами имеет три дифференциала, которые позволяют колесам вращаться с разной скоростью. Это улучшает управляемость и снижает износ шин при нормальной работе на сухом асфальте. Когда вы едете по скользкой поверхности и одно колесо имеет меньшее сцепление с дорогой, чем другие, вся мощность может передаваться на одно колесо, даже если три других колеса имеют хорошее сцепление. В результате одно колесо будет вращаться, в то время как другие просто будут сидеть на месте. Когда вы включаете переключатель блокировки межосевого дифференциала, он механически блокирует передний и задний приводные валы вместе, в результате чего по крайней мере два из четырех колес должны повернуться.Это как минимум вдвое увеличивает шансы на продвижение вперед. Допустим, у вас включена блокировка межосевого дифференциала и у вас крутятся два колеса из-за отсутствия тяги. В этом случае есть другая система, которая поможет равномерно распределить мощность на все колеса. Это автоматическая система контроля тяги.

Автоматическая система контроля тяги контролирует пробуксовку колес и слегка включает тормоз на вращающихся колесах, чтобы мощность передавалась на колеса, у которых есть тяга.Когда система работает, вы почувствуете некое шарканье задних колес на скользкой поверхности, поскольку система ATC передает мощность на колеса с большим сцеплением. При использовании этой системы важно не превышать скорость трансмиссии, а двигаться медленно, чтобы она могла выполнять свою работу. Система ограничивает число оборотов и крутящий момент, чтобы оператор не превышал скорость и не нарушал сцепление с дорогой. Неизбежно будет сценарий, в котором снежный ком будет слишком большим, и это поможет увеличить скорость и / или крутящий момент, чтобы иметь возможность двигаться.В этом редком случае есть переключатель блокировки системы ATC, который на мгновение отключает систему контроля тяги, чтобы обеспечить увеличение числа оборотов и крутящего момента.

Так что же лучше? Если вы находитесь на скользком бездорожье, заблокируйте блокировку межосевого дифференциала, чтобы воспользоваться преимуществами этой системы. Убедитесь, что вы отключили межосевой дифференциал DIfferential Lock, когда находитесь в дороге. Позвольте вашей автоматической системе контроля тяги делать свою работу. Включайте отключение ATC только в крайнем случае, понимая, что это может помочь только в том случае, если шины могут врезаться в снег.На льду это тебе не поможет.

Есть ли время, когда вам следует использовать систему блокировки межосевого дифференциала на дороге? да. Если дорога очень скользкая и вы едете со значительно меньшей скоростью, убедитесь, что каждый раз, когда вы включаете блокировку межосевого дифференциала, вас останавливают. Манжета блокировки межосевого дифференциала может быть серьезно повреждена, что приведет к разрушению всего переднего дифференциала в сборе при включении, когда входной и выходной валы вращаются с разной скоростью.Если вы научитесь работать с этими друзьями, они помогут вам выполнять свою работу безопасно с минимальным риском застревания.

Как использовать тандемный привод делителя мощности и блокировки дифференциала — Австралийские автопоезда

Dana Diff Lock Driver Руководство по эксплуатации доступно для загрузки в конце статьи.

Блокировка дифференциала задействована — ось в заблокированном положении

Для всех тележек или тележек с тандемным приводом требуется межосевой дифференциал, также называемый делителем мощности, который позволяет передней и задней оси вращаться независимо друг от друга, что снижает нагрузку на оси и снижает износ шин и позволяет автомобилю. поворачивать более эффективно.

У большинства грузовиков есть переключатель, расположенный на вспомогательной панели переключателей, который позволяет блокировать или включать межосевой дифференциал. Когда промежуточная ось находится в положении «включено», это заставляет дифференциальное действие делителя мощности действовать как «сквозной привод», передавая мощность одинаково между передней и задней осями, что, в свою очередь, обеспечивает лучшее сцепление с скользкими поверхностями. . На некоторых грузовиках этот переключатель снабжен защитой для защиты от случайного включения.

Знание того, когда задействовать делитель мощности, позволит грузовику легко перемещаться в определенных ситуациях с низким тяговым усилием.Например, часто при движении по крутым подъездным дорогам одно колесо может оставаться на свободном ходу в депрессии, при включении делителя мощности 50 процентов мощности передается на обе оси, что позволяет оси с обоими колесами на земле перемещать После того, как колесо свободного хода окажется на твердой земле, можно разблокировать делитель мощности.

Но одно предостережение: чрезвычайно важно следить за тем, чтобы ни одно из колес не вращалось. Это означает, что в некоторых случаях вам придется полностью остановить автомобиль, прежде чем задействовать блокировку делителя мощности.Несоблюдение этого правила может привести к повреждению заднего моста.

Для блокировки межосевого дифференциала:

Включен делитель мощности

Как правило, вы можете предвидеть, когда вам может потребоваться усиление тяги, и снизитесь до постоянной скорости менее 40 км или остановите автомобиль. Как указывалось ранее, чрезвычайно важно не блокировать дифференциал при вращении колес или минимальном тяговом усилии, а также при спуске на крутых склонах или при движении со скоростью более 40 км. Рекомендуется заблокировать дифференциал до того, как вы столкнетесь с этими условиями.

Когда это будет безопасно, переведите переключатель блокировки межосевого дифференциала в положение LOCK . Индикатор в группе предупреждений или на переключателе загорится, показывая, что делитель мощности заблокирован (включен). Если ЗАБЛОКИРОВАТЬ или РАЗБЛОКИРОВАТЬ дифференциал во время движения, ненадолго отпустите педаль акселератора, чтобы ослабить крутящий момент на передаче и дать возможность полностью включить сцепление, в этом случае сцепление относится к механизму, который блокирует колеса.Затем проехать на автомобиле по участку с плохим сцеплением с дорогой, сохраняя скорость менее 40 км. Невыполнение этого требования может привести к повреждению блока делителя мощности.

И наоборот, если ваш автомобиль оснащен автоматической коробкой передач, может потребоваться на мгновение переключить трансмиссию в нейтральное положение, чтобы шлицы блокировки главного дифференциала полностью вошли в зацепление или расцепление.

РАЗБЛОКИРОВАТЬ межосевой дифференциал

Делитель мощности в разблокированном положении

Когда вы доберетесь до нормального дорожного покрытия или при лучших дорожных условиях, когда блокировка дифференциала не требуется, переключите блокировку дифференциала в положение РАЗБЛОКИРОВАТЬ.Затем на мгновение отпустите педаль акселератора, чтобы уменьшить крутящий момент и дать сцеплению выключиться. Как только вы разблокируете дифференциал, нормальное управление автомобилем возобновится, и индикатор на панели предупреждений или на переключателе погаснет.

Рекомендуется периодически активировать переключатель делителя мощности, например, на складе, чтобы убедиться, что клапан работает свободно, при нормальных условиях переключатель должен оставаться в разблокированном положении.

Если вы работаете с тройным приводом, то обычно вы обнаружите, что на передней оси в тройной группе делитель мощности будет постоянно находиться в заблокированном положении, а делитель мощности на средней оси будет работать так же, как и на сдвоенной оси. как описано выше.

Блокировка дифференциала моста (крестовина)

Блокировка дифференциала заднего моста или поперечные блокировки, как их иногда называют, также управляются водителем и приводятся в действие пневматическим блоком переключения передач, установленным на несущей балке. Когда блокировка дифференциала включена, она принудительно блокирует колесный дифференциал, обеспечивая улучшенное сцепление с дорогой в неблагоприятных дорожных условиях.

Блокировка дифференциала управляется электрическим переключателем или воздушным клапаном, установленным в кабине. Механизм блокировки приводится в действие воздухом для включения механической муфты, которая блокирует колесный дифференциал.Действие отключения блокировки приводится в действие пружиной и позволяет колесному дифференциалу вернуться в нормальный режим работы.

Когда вы активируете приборную панель, установленный переключатель блокировки дифференциала, управляемый водителем (DCDL), подает давление воздуха на цилиндр переключения в картере моста, который перемещает поршень, толкатель, вилку переключения и скользящую муфту, чтобы задействовать фиксированную муфту, установленную или обработанную поверхность в корпусе колесного дифференциала наполовину. Эта скользящая муфта прикреплена к полуоси. Включение двух муфт блокирует полуось с половиной картера дифференциала, которая, в свою очередь, блокирует колесный дифференциал.

Когда переключатель DCDL находится в положении разблокировки, подача давления воздуха прекращается, и давление воздуха сбрасывается из блока переключения передач, позволяя пружине отпускать сцепление, и ось снова возвращается, чтобы действовать независимо от противоположной оси.

Для включения (блокировки)

Ищите на дороге мокрые, грязные или обледенелые участки. Остановите автомобиль и убедитесь, что ни одно из колес не вращается, а затем переведите переключатель на приборной панели в положение «Блокировка» заранее.

Некоторые производители транспортных средств разрешают включение блокировки дифференциала во время движения, но только если скорость транспортного средства не превышает 40 км / ч и нет пробуксовки колес. На мгновение отпустите педаль акселератора, чтобы уменьшить крутящий момент на передаче и дать скользящей муфте полностью включиться. При включении блокировки дифференциала загорается световой индикатор или, в некоторых случаях, раздается звуковой сигнал.

Важно отметить, что при включенной блокировке дифференциала автомобиль будет плохо поворачивать, что требует большего радиуса поворота для данного поворота.

Отключение (разблокировка)

Блокировка дифференциала отключена

Чтобы отключить блокировку колесного дифференциала, переведите переключатель на приборной панели в положение «Разблокировка». Затем на мгновение отпустите педаль акселератора, чтобы уменьшить крутящий момент и позволить скользящей муфте выключиться. После отключения блокировки дифференциала световой индикатор и / или звуковой сигнал погаснут.

Обратите внимание на то, что иногда блокировка дифференциала может не отключаться сразу из-за крутящего момента «наматывания», когда это происходит, двигайтесь в обычном режиме на короткое расстояние с рычагом управления, все еще находящимся в положении «Разблокировка», пока нормальные дорожные силы не освободят крутящий момент «намотки». вверх »состояние.

Важно помнить

При включении блокировка колесного дифференциала вызывает недостаточную поворачиваемость автомобиля, а это означает, что автомобиль не будет вращаться так быстро, и потребуется большее усилие на рулевое управление.

Включение блокировки дифференциала колес при вращении колес с разными скоростями может привести к задирам и изгибу вилки переключения передач, выходу из строя зубьев муфты и / или отказу амортизатора полуоси.

Эту систему следует использовать только при плохом сцеплении с дорогой, и ее всегда следует отключать при движении по твердой дороге.

Важно! Если вы не уверены в том, как работает делитель мощности или блокировка дифференциала в вашем конкретном автомобиле, обратитесь к руководству водителя или обратитесь за советом в авторизованный дилерский центр.

Чтобы загрузить руководство по эксплуатации драйвера Spicer Dana Power Divider (IAL) Щелкните здесь .

Чтобы загрузить Spicer Dana Driver Controlled Differential Lock (DCDL), Driver’s Instructions Щелкните здесь

Team Run Smart — Предотвращение повреждения вашего делителя мощности

Из-за значительного количества отказов, связанных с блокировкой межосевого дифференциала (IAD), также известной как делитель мощности, правильное использование этого компонента вызывает путаницу и разочарование.IAD часто называют «слабым звеном» трансмиссии вашего грузовика, и он может привести к большим непредвиденным расходам на техническое обслуживание. Если вы обнаружите повреждение на ранней стадии с помощью анализов масла, ремонт может стоить 1600 долларов, но если он перерастет в катастрофический отказ, он может стоить до 7000 долларов. IAD действительно не заслуживает звания «слабое звено», учитывая, что большинство отказов происходит из-за злоупотреблений или ненадлежащего использования. Прочтите эту статью, чтобы получить советы о том, как предотвратить повреждение вашего IAD, что может сэкономить вам тысячи на ремонте.

Прежде всего, какие компоненты составляют IAD?
ИАД состоит из поперечного вала, четырех крестообразных шестерен, двух ведущих шестерен и корпуса. Эти части вместе обычно называют «Гнездо».

• Шестерни: действие шестерен учитывает разницу в скоростях осей. Чем больше разница в скоростях осей, тем больше крутятся эти шестерни. Их цель — учесть небольшие различия в скоростях осей.
• «Гнездо» смазывается разбрызгиванием коронной шестерни передней оси, вращающейся через смазочное масло, или некоторые модели осей имеют небольшой смазочный насос для IAD.

Что делает IAD и почему он так часто повреждается?
В разблокированном положении , или нормальном вождении IAD позволяет одинаково прикладывать крутящий момент как к передней, так и к задней ведущим мостам, учитывая при этом различия в скорости между двумя осями. Разница в скорости между двумя осями — основная причина повреждения IAD. Некоторые из факторов, которые создают различия в скорости осей: различия в диаметре шин между осями и несоответствие передаточных чисел осей.Наличие элемента управления IAD в разблокированном положении не означает , что IAD не функционирует. Каждый раз, когда трансмиссия вращается, IAD работает как в той или иной степени.

Как предотвратить повреждение IAD?
«Spin Out» или пробуксовка колес создают наибольшую разницу в скорости между осями и являются главным врагом IAD. Выкручивание происходит, когда одно или оба колеса одной оси теряют сцепление и пробуксовывают, когда колеса другой оси неподвижны или движутся медленно.В худшем случае раскручивание — это когда задний ведущий мост теряет сцепление и вращается, когда передний мост неподвижен, что приводит к низкому уровню смазки или ее отсутствию в гнезде. Наличие IAD в заблокированном положении предотвратит этот наихудший сценарий.

Когда IAD находится в заблокированном положении , он блокирует гнездовые шестерни вместе и предотвращает их вращение. Это создает виртуальный сплошной вал, который сводит к минимуму возможность повреждения от раскручивания, но исключает его способность компенсировать разницу в скоростях осей.Перемещение элемента управления в заблокированное положение просто меняет способ использования IAD.

Как задействуются ведущие мосты?
Ведущие мосты содержат дифференциал в сборе, который очень похож по конструкции на IAD. Его цель — учесть разницу в скорости между шинами правой стороны и шинами левой стороны этой оси. Эти различия в скорости возникают при поворотах, когда есть разница в размерах шин и в условиях раскручивания.

Что делать, если у меня есть блокировка дифференциала, управляемая водителем?
Некоторые оси имеют DCDL (блокировку дифференциала, управляемую водителем).Когда DCDL задействован, он блокирует дифференциал вместе, что блокирует вместе левую и правую шины. Это обеспечивает лучшее сцепление с дорогой, но исключает возможность компенсации разницы в скоростях вращения шин. Включенные DCDL и блокировка IAD обеспечивают наилучшее сцепление с дорогой. Включение обоих приводит к блокировке всех четырех ведущих колес вместе, что обеспечивает наилучшую передачу мощности на землю; но создает тяжелые условия для грузовика. Сцепление обоих означает, что восемь шин будут вращаться с одинаковой скоростью, пытаясь двинуть грузовик вперед, и только две шины (управляемые шины) будут пытаться повернуть грузовик.

Когда следует использовать блокировку IAD и DCDL?
Из-за плохой управляемости чрезвычайно важно, чтобы водитель использовал DCDL только в экстремальных зимних условиях вождения и на скорости, не превышающей 25 миль в час.

Каковы рекомендуемые процедуры использования IAD Lock и DCDL Lock?
При столкновении с плохой дорогой или шоссе, где требуется максимальное тяговое усилие, выполните следующие действия:

1. При приближении к условиям плохого сцепления сначала включите переключатель IAD.При ухудшении условий и при скорости движения автомобиля 25 миль в час или менее блокировка DCDL может быть включена.
2. Когда DCDL заблокирован, радиус поворота автомобиля увеличивается. Водитель должен проявлять осторожность, рассудительность и двигаться на низких скоростях при управлении транспортным средством с заблокированным DCDL.
3. Нет ограничений по скорости или управляемости для движения автомобиля с включенной блокировкой IAD, но для достижения наилучших характеристик оси и минимального износа шин ВСЕГДА разблокируйте блокировку IAD при возвращении благоприятных дорожных условий.
4. Когда DCDL заблокирован, автомобиль должен двигаться со скоростью 25 миль в час или меньше. Блокируйте DCDL только тогда, когда требуется максимальное тяговое усилие.
5. Не блокируйте DCDL, когда автомобиль движется по крутым склонам, иначе потенциальная потеря устойчивости автомобиля может привести к складному ножу трактора и прицепа.

Главное, что нужно помнить, — избегать пробуксовки колес, и у вас больше не будет этого раздражающего и дорогостоящего «слабого звена» в трансмиссии.

* Щелкните здесь, чтобы получить дополнительную информацию от Meritor о вашем IAD.

включение блокировки межколесного дифференциала

Все внедорожники отличаются от обычных автомобилей тем, что такие автомобили могут преодолевать любые препятствия на дороге, даже когда дорога полностью отсутствует. Эти автомобили получили такую ​​особенность благодаря наличию в них полного привода, который может быть как постоянным, так и подключаемым.

Полный привод с дифференциалом. У Нивы Шевроле тоже есть такой.

Какова цель блокировки?

Этот механизм содержит валы и шестерни. Дифференциал предназначен для распределения крутящего момента от двигателя на колеса. У Нивы главные ведущие колеса — задние. С помощью дифференциала колеса могут вращаться с разной скоростью , например, при прохождении поворотов. В этом случае одно колесо проходит небольшой радиус, а другое — большой. Если дифференциала не было, то колеса будут буксовать, что вызовет повышенный износ резины.

Расположение рычага

При движении по прямой дороге тяга двигателя равномерно распределяется между колесами. Если одно колесо начинает пробуксовывать, например, на льду, то дифференциал передает ему больше мощности от двигателя. Такой механизм в основном устанавливается на ведущий мост. У Нивы он стоит по адресу:

1. Задний и передний мосты.
2. Между осями (центральная). Находится между коробкой передач и осями.

Видео о том, как работает блокировка межколесного дифференциала на Шевроле Нива

Включение блокировки дифференциала

На Шевроле Нива есть возможность включить все три дифференциала одновременно … Благодаря этому проходимость машины увеличивается в разы при движении по бездорожью.

Принудительная блокировка означает, что ведущие колеса совмещены друг с другом, в результате чего они могут вращаться с одинаковой скоростью. Благодаря блокировке тяговое усилие двигателя будет максимально использовано и передано на колеса.

Как уже было сказано, дифференциал в сборе состоит из валов и шестерен. С их помощью тяговое усилие автоматически распределяется между ведущими колесами. Блокировка дифференциала осуществляется с помощью блокиратора (сцепления) … В этом случае, когда водитель включает принудительную блокировку, колеса «становятся» между собой. Это гарантирует, что они вращаются равномерно.

Блок дифференциала

Если центральный замок включается принудительно, то передний тоже жестко подключается сразу, что гарантирует равномерное распределение тяги на все четыре колеса. Таким образом, проходимость автомобиля будет увеличена в несколько раз до , что делает Chevrolet Niva настоящим внедорожником.

Применение блокировки

Не все автомобили оснащены блокираторами, поэтому на бездорожье они будут уязвимы. Chevrolet в этом плане уникальный автомобиль, который может перемещать как с одним приводом, так и с полным , что позволяет ему уверенно себя чувствовать даже на горных дорогах.

Для включения блокировки дифференциала потяните рычаг влево до упора

В таких случаях должна быть включена принудительная блокировка:

1. При преодолении сложных участков маршрута.В этом случае блокировку следует включить заранее, еще до выхода на такой сайт.
2. На крутых склонах или склонах, где возможна пробуксовка колес.
3. При движении по песку.
4. При движении по снегу или льду.

Отключить блокировку

При движении Нивы по обычной дороге с ровным покрытием не нужно включать блокировку всех колес. Они будут нормально прилегать к поверхности и не будут скользить, так как сила тяги от двигателя будет равномерно распределяться по ним.По этой причине, когда автомобиль едет по хорошей дороге, где колеса не буксуют, использование дифференциала не требуется.

Правила дифференциального использования

Сюда входят:

1. Переключение раздаточной коробки должно производиться только при неподвижном автомобиле.
2. Дифференциал также можно включить во время движения.
3. Вы можете переключаться на более низкую передачу во время движения автомобиля.
4. Для обеспечения длительной и безотказной работы дифференциала его необходимо периодически включать, особенно зимой.Это нужно делать каждые 7 дней.

Расположение рычага переключения передач

В салоне Нива Шевроле между передними сиденьями два рычага … С помощью одного из них можно переключать передачи в КПП, а с помощью другого управлять раздаточной коробкой.

Рычаг переключения дифференциала

Раздаточная коробка построена на базе двухступенчатой ​​коробки передач … От нее рычаг управления переходит в салон. Он может двигаться вперед или назад.При этом он включает / выключает понижающую передачу. Если рычаг перемещается влево или вправо, он может включать / отключать блокировку дифференциала.

Схема переключения передач и раздаточной коробки

Гусеничная передача: для чего она нужна?

Основным элементом раздаточной коробки является понижающая передача … Если рычаг управления находится в заднем положении, то количество раздаточных коробок уменьшается и составляет 1,2 … Когда рычаг находится в переднем положении, передаточное число увеличивается.Уже будет 2.1 … Когда рычаг находится в нейтральном положении, передаточное число 0 .

Дифференциал — неотъемлемая часть механизма полного привода любого автомобиля. Рекомендуется использовать только при движении автомобиля по бездорожью.

Видео о работе коробки передач и правилах использования дифференциала Шевроле Нива

Чтобы механизм блокировки прослужил долго, воспользуйтесь следующими правилами:

1. Нужно переключать раздаточную коробку, когда Нива не движется.
2. Дифференциал также можно включить во время движения автомобиля.
3. Для обеспечения эффективной и длительной работы устройства водителю Нивы желательно время от времени включать блокировку. Зимой достаточно одного раза в неделю.

Где находится рычаг переключения передач? Обратите внимание на область между крыльями спереди, там 2 рычага. Один дает возможность переключать передачи на КПП, другой успешно управляет раздаточной коробкой.

Основа раздаточной коробки — коробка передач, включающая 2 ступени. Рычаг управления идет как раз от него, его можно двигать вперед-назад — так на Ниве переключают передачи. Направление движения рычага влево и вправо позволяет активировать блокировку дифференциала и наоборот отключать ее.

Зачем нужна понижающая передача

Трудно представить раздаточную коробку без главной функциональной составляющей — редуктора.Нахождение рычага в заднем направлении снижает раздаточную коробку до 1,2.

При блокировке рычага спереди передаточное число может быть увеличено до 2,1. Рычаг в нейтральном положении указывает передаточное число 0.

Чтобы эффективно использовать замок, установленный на Ниве, воспользуйтесь следующими рекомендациями специалистов:

1. При движении по дорогам хорошего качества поместите ручку передней раздаточной коробки вперед, а заднюю — сзади.
2. Передняя ручка перемещается назад, если дорога уступает место скользкой поверхности.Как только скользкая зона будет очищена, верните рычаги в нормальный режим.
3. Если Нива остановлена, то блокировка при выжатом сцеплении может не включиться. Это связано с совмещением зубьев шестерни. Что делать в этом случае? При движении, как на повороте, включите блокировку. Дифференциал повернется, и полости шестерни приблизятся к зубьям. Если отключение затруднено, делайте это во время движения, сохраняя минимальную скорость и выжимая сцепление.

Как работает блокировка межколесного дифференциала на Ниве наглядно показано на видео:

Не утихают споры в форумах и курилках: нужно ли блокировать межосевой дифференциал на скользкой зимней дороге? Любители полного привода давно разделились на два лагеря и отстаивают свою позицию до хрипоты. Одни с пеной во рту доказывают, что блокировка межосевого дифференциала помогает удерживать ледяной асфальт, другие готовы дать зуб, который только мешает.

Чтобы положить конец спору, мы погрузили в Ниву два десятка конусов, измерительный комплекс Datron и отправились на заснеженный участок полигона НТЦ ВАЗ.

Все заезды осуществляются на однородную поверхность, при температуре воздуха минус 9-10 градусов. Шины представляют собой старые нешипованные зимние шины Michelin размером 175 / 80R16.

Начнем с разгона на гладкой гладкой поверхности. Задача — как можно быстрее тронуться и набрать скорость.Расстояние — 50 м. Наиболее показательны трогание с места и ускорение на первой или второй — при переходе на повышенные передачи колеса проскальзывают намного меньше. Повторяем несколько разгонов с блокировкой и без.

Чуда, конечно же, не случилось: время почти то же самое. В такой ситуации блокировка не помогает. Если да, зачем его включать? Другое дело, если асфальт чередуется с участками снега и льда — тогда лучше использовать блокировку.

Прохождение поворотов. По снегу катили круг до блеска.Диаметр был сделан таким, чтобы руль поворачивался на один оборот от среднего положения. Таким образом, передние колеса были вывернуты на довольно большой угол, но при корректировке траектории еще можно было повернуть руль. Теперь мы делаем круговой коридор из конусов: внутренние располагались диаметром 18,5 м, внешние — 24,5 — так, чтобы ширина прохода была 3 м.

Начну с того, что въезжаю на грани скольжения, снова переключаю рычаг раздаточной коробки.Держу газ в обоих случаях: без блокировки машина стремится выскользнуть наружу колесами передней оси. С заблокированным дифференциалом спасаю задний мост от заноса.

А аппараты говорят, что время круга в разблокированном состоянии не много, но меньше, чем с блокировкой. Средняя скорость 14,8 км / ч против 14,2. Разница вроде бы небольшая, почти 4%. И все же становится ясно, что автомобиль с заблокированным дифференциалом проскальзывает в пробуксовку на меньшей скорости, чем без блокировки.Для большинства водителей скольжение равносильно потере контроля над автомобилем.

Сейчас повторяю упражнение, но с увеличением скорости, переходя на скольжение. Условия такие же — держать машину в трехметровом коридоре, то есть не пускать в глубокий занос.

Без блокировки рулевое колесо нужно повернуть на больший угол, чем на сухом асфальте, то есть почти до упора. Немного поигравшись с газом, вызывая пробуксовку и снос передка, заставляю Ниву ехать не по минимальному радиусу, а по большему, по заданной траектории.При определенных навыках это довольно просто: добавить газ — увеличить радиус траектории, сбросить — уменьшить.

С блокировкой — наоборот, руль нужно немного «распрямить», так как занос задней оси поворачивает сам автомобиль. Но этот дрейф нужно держать в начальной фазе, не давая ему развиваться. Иначе полный привод сметет своим «хвостом» сколы внешнего радиуса. По субъективным ощущениям, в этом режиме скорость самая высокая, но что показывают устройства?

Самым быстрым по-прежнему остается разблокированный вариант, хотя в обоих режимах передачи скорости почти одинаковы.

Вывод таков, что даже на начальных этапах скольжения блокировка не помогает, хотя разница в предельных скоростях с блокировкой и без нее становится заметно меньше, чем при въезде.

Короткая «змейка». Устанавливаем конусы с шагом 7,5 м, «туда и обратно» с разворотом на минимальном радиусе. Общая длина дистанции 120 м. Ездить, естественно, надо без скольжения — иначе в цель не попадешь. Без блокировки машина, как и прежде, стремится ехать прямо и на входе в поворот, и на дуге.А вот с блокировкой ситуация несколько изменилась — при входе в поворот машина неохотно «берет» маневр, стремится ехать прямо, а при движении по дуге имеет свойство скользить в занос.

В результате без блокировки гонка, которая не превращается в скольжение, оказывается примерно на 4% быстрее.

А теперь «змейка» более аутентична. Увеличить расстояние между конусами до 15 м, исключить разворот. «Трасса» плавнее и быстрее. Мягкие повороты позволили повернуть руль на меньший угол.Самый быстрый результат здесь, как и на короткой «змейке», достигается на грани скольжения. Скорость заметно увеличилась, но разница между «с блоком» и «без» уменьшилась почти вдвое — всего 2%. Естественно, что чем плавнее повороты, тем меньше эффект блокировки.

Танцы на льду на «Ниве» лучше всего исполнять с замком. В этом режиме он скользит более предсказуемо. Передние колеса входят в поворот только при отпускании дроссельной заслонки, хотя и менее охотно, чем при выключенной блокировке.А вот «покрутить» задний мост в заносе можно только при заблокированном дифференциале. Собственно, самый быстрый способ — прикрутить машину перед углом, положив набок — и уже писать радиус. При отключенной блокировке вызвать «корректирующий» дрейф, увы, практически невозможно. Однако дороги общего пользования — это не свалка, и с такими манерами в них лезть бесполезно.

При торможении с заносом положение рычага блокировки значения не имеет — все равно все четыре колеса скользят.Если тормозить «на грани», то на смешанной поверхности заблокированный дифференциал оказывает медвежью услугу. Как только одно из колес наезжает на скользкий участок дороги, оно мгновенно начинает занос. Другой, подключенный к нему через межколесный дифференциал, пытается вращаться вдвое быстрее — блокировка включена и «лишний» момент не может перейти на другую ось. Из-за неоднородного покрытия машина начинает разворачиваться.

Краткое описание … Блокировка дифференциала снижает скорость скатывания на скользких поворотах.Скорость, с которой автомобиль начинает скользить по дороге при включенной блокировке, ниже. Вредность блокировки зависит от крутизны поворотов и коэффициента сцепления колес с дорогой. Чем круче повороты и чем более скользкая поверхность, тем раньше полный привод с заблокированным дифференциалом потеряет управление. На практике это означает, что на льду ваша машина вдруг откажется поворачивать — поедет прямо. Или уже на повороте, с небольшим добавлением газа он развернется через дорогу или даже полностью задним ходом.

Блокировка, увы, не может помочь в старте и повысить эффективность разгона. Если, конечно, на дороге не будет однородного покрытия, а не мозаики из островков льда, снега и чистого асфальта. Кроме того, блокировка тормоза может помочь вам потерять контроль над автомобилем.

А тем, кто любит погонять по льду замерзшего озера, лучше дифференциал заблокировать. Тогда машина более четко и однозначно ведет себя в скольжении.

Общее заключение : Блокировка межосевого дифференциала улучшает проходимость автомобиля и ухудшает управляемость на скользкой дороге.

Автомобиль «Нива» относится к семейству внедорожников с постоянно подключенным полным приводом и механической блокировкой дифференциала.

Назначение и принцип работы дифференциала

Дифференциал представляет собой механическое устройство в виде набора планетарных шестерен и валов. Он обеспечивает автоматическое распределение крутящего момента от двигателя к ведущим колесам, установленным на одной оси. Это позволяет ведущим колесам вращаться с разной скоростью, что особенно важно, когда автомобиль поворачивает, когда внутреннее колесо движется по меньшему радиусу, чем внешнее.Отсутствие дифференциала в такой ситуации приводит к пробуксовке одного из колес, вызывая занос автомобиля, увеличивая нагрузку на трансмиссию и увеличивая износ шин.

При прямолинейном движении автомобиля с постоянной скоростью общая тяга от двигателя распределяется равномерно, в результате чего оба ведущих колеса вращаются с одинаковой скоростью. Когда одно из колес пробуксовывает, дифференциал автоматически перераспределяет тяговое усилие от двигателя, увеличивая его на пробуксовывающем колесе и уменьшая на другом.

Обычные автомобили имеют один дифференциал, установленный на передней или задней ведущей оси. На Ниве установлено три оси:

• передняя и задняя оси (межколесные), обеспечивающие вращение ведущих колес одной оси с разной скоростью при буксовании одного из них;
• центральный (в центре), который распределяет крутящий момент от двигателя между передней и задней осями.

Блокировка

Все современные внедорожники с постоянно подключенным полным приводом имеют возможность включения блокировки дифференциала, которая улучшает проходимость автомобиля по бездорожью.

Когда дифференциал работает и одно из колес буксует из-за плохих дорожных условий, основное тяговое усилие от двигателя передается на это колесо. На остальных колесах сила тяги резко снижается, в результате чего автомобиль может быть полностью обездвижен. Например, если мы поднимем одно колесо на домкрате, вся энергия вращения будет передана ему. В итоге будет крутиться только он.

Цель включения блокировки — связать ведущие колеса вместе для их неразрывного вращения.Это позволяет всем колесам максимально использовать тяговое усилие, передаваемое двигателем.

Для этого есть блокирующий механизм, который предотвращает вращение шестерен дифференциала, блокируя их специальной блокирующей муфтой. Когда межколесный дифференциал заблокирован, два ведущих колеса жестко связаны друг с другом, что обеспечивает их постоянное вращение с одинаковой скоростью. Когда межосевой дифференциал заблокирован, приводные валы передней и задней ведущих осей жестко соединены друг с другом, передавая одинаковый крутящий момент на обе оси.

В результате на автомобиле «Нива» блокировка дифференциала перестает выравнивать усилие между колесами и каждое из них получает максимально возможный крутящий момент, определяемый силой сцепления каждого колеса с опорной поверхностью. Чем лучше сцепление, тем большее сцепление он получит.

Управление

В салоне внедорожников Нива, помимо привычного рычага КПП, добавлена ​​раздаточная коробка, представляющая собой двухступенчатую коробку передач с двумя рычагами управления.

Один из рычагов обеспечивает включение высокой или пониженной передачи от КПП к ведущим мостам.

Второй рычаг с короткой ручкой используется для управления блокировкой дифференциала. Он имеет два фиксированных положения: в крайнем переднем положении блокировка отключена, в крайнем заднем положении — включена.

Особенности применения на Ниве

• при движении по дорогам с твердым покрытием необходимо отключить блокировку дифференциала;
• на крутых подъемах и мягких грунтах следует включать уменьшенное количество передач на РК;
• при преодолении труднопроходимой местности следует заранее включить блокировку;
• переключать РК на пониженную передачу необходимо только после полной остановки автомобиля;
• можно переключаться на пониженную передачу и включать блокировку при движении автомобиля с любой скоростью, после выключения сцепления
• для нормальной работы привода блокировки рекомендуется периодически (раз в неделю) переключать рычаг в положение РК, особенно зимой.

На сегодняшний день механизм принудительной ручной блокировки на полноприводных автомобилях считается наиболее эффективным. Его правильное и своевременное использование позволяет автомобилю успешно преодолевать труднопроходимую местность и уверенно чувствовать себя в условиях российского бездорожья.

ВАЗ 2121, Нива — один из самых узнаваемых внедорожников в мире. Несмотря на почти сорокалетнюю историю и практически неизменный внешний вид за это время, автомобиль по-прежнему пользуется спросом и имеет своего покупателя. Их привлекает неприхотливость автомобиля и его проходимость.Второе качество Nive обеспечивается уникальной трансмиссией с постоянным полным приводом и возможностью блокировки дифференциала. Однако даже сами владельцы внедорожника не всегда правильно понимают назначение рычагов в машине. Поэтому краткая обучающая программа по раздаточным материалам, дифференциалам и замкам вовсе не будет лишней.

Немного о трансмиссии Нива
Главными агрегатами трансмиссии ВАЗ 2121 и всех последующих модификаций являются:

• Карданные валы;
• Коробка передач;
• Раздаточная коробка на два диапазона;
• Передний и задний мост.

Первые два пункта ясны и не вызывают особых вопросов, а остальные необходимо рассмотреть более подробно.

Мосты Нива

Основа любого ведущего моста — дифференциал. Без него машина могла ехать только прямо. Дело в том, что при повороте левое и правое колеса проходят разное расстояние, и если они жестко закреплены на оси, пробуксовки одного из них не избежать. При этом не учитывается тот факт, что осевая нагрузка в этом случае выйдет за все пределы.Теоретически, на практике этого не происходит и именно из-за дифференциала. Он распределяет усилие таким образом, что всегда вращается только одно колесо.

Это не постоянно лидирует, как могло бы показаться, это было бы слишком просто. Тяговое усилие передается на колесо, которое встречает меньшее сопротивление. Поэтому, когда машина стоит одним колесом на сухом асфальте, а другим на льду, то повернется то, под которым находится скользкая поверхность.

Что касается Нивы, то у нее три дифференциала.Два в переднем и заднем мостах, межколесные, и один, центральный, в раздаточной коробке. Для чего это? Это оборотная сторона постоянного полного привода. Дело в том, что если на оба моста передается одинаковая сила, то машина может двигаться только по прямой. Чтобы он повернулся, тяговое усилие на осях должно измениться по аналогии с колесами на каждой из них. Чем больше нагрузка на ось, тем меньший крутящий момент должен быть на ней. Иначе при полном приводе поломок не избежать.

Справедливости ради стоит отметить, что существует множество внедорожников, в которых отсутствует межосевой дифференциал. Но не забывайте, что там привод не постоянный, и его можно включить на короткое время и только на льду или в грязи, чтобы колеса имели возможность пробуксовывать.

Принудительная блокировка дифференциала на Ниве

Что такое блокировка дифференциала на ниве? Межосевой дифференциал хороший. Но могут возникнуть условия, при которых будет вращаться только одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские дизайнеры предвидели это.Нива оснащена принудительной блокировкой межосевого дифференциала. Это означает, что водитель при необходимости может выровнять скорость обеих осей. Таким образом, одно колесо будет постоянно вращаться на разных осях, в результате проходимость транспортного средства значительно увеличивается. Но использовать принудительную блокировку можно только на бездорожье. Кстати, некоторые водители не особо вникают в конструкцию Нивы и ошибочно полагают, что, переключая маленький рычажок назад, они включают переднюю ось. Нет, эта ручка просто блокирует межосевой дифференциал.

Из соображений проходимости было бы очень хорошо, если бы все 4 колеса вращались, хотя и на короткое время. В этом случае машина будет немного уступать трактору. Но у Нивы есть так называемый свободный межколесный дифференциал, то есть крутящий момент поочередно подводится к одному из колес и на Ниве нет принудительной блокировки.

Тем более что на Шевроле Нива такой блокировки нет.

Трансмиссия так понравилась американскому концерну, что ее передали на совместный автомобиль практически без изменений.«Почти» — потому что конструкторы GM совместили управление раздаточной коробкой и принудительную блокировку дифференциала. Результат — два рычага вместо трех. Кстати, патриотически настроенные владельцы отечественных внедорожников считают удобство такого нововведения под вопросом. Еще одно изменение коснулось крепления раздаточной коробки. Благодаря новым креплениям вибрация в салоне намного меньше.

Принудительная блокировка межколесного дифференциала на Ниве

Внедорожник ВАЗ разрабатывался как машина для села.В то время говорилось, что дополнительные блокировки усложнят конструкцию и, следовательно, сделают ее более дорогой и менее надежной. К тому же у Нивы уже есть неплохая проходимость. Наверное, это правильно. Однако в стране, где процент дорог с твердым покрытием от их общего количества относительно невелик, хочется большего.

Применяли на различных малых и крупных предприятиях, освоив выпуск дифференциалов с принудительной блокировкой. Следует сразу отметить следующее .

Установка на Ниву вместо штатных дифференциалов механизмов с принудительной блокировкой значительно увеличивает нагрузки на полуоси и раздаточную коробку, что может привести к их преждевременному выходу из строя.

Поэтому перед переделкой авто нужно все хорошо взвесить и обязательно проконсультироваться со специалистами.

И, тем не менее, поскольку такая переделка возможна, необходимо сказать о ней несколько слов. В настоящее время наиболее распространены дифференциалы:

1. с пневмоприводом;
2. с электрическим подключением;
3. Самоблокирующийся.

Вкратце — достоинства и недостатки каждого из них.

Пневматическое соединение.

Колеса блокируются из салона сжатым воздухом. В этом случае к оси автомобиля прокладывают силиконовый шланг. Устройство достаточно надежное, но требует дополнительного дорогостоящего оборудования. Комплект шлангов, компрессор и ресивер иногда стоят дороже, чем сам дифференциал.

Электрическое соединение

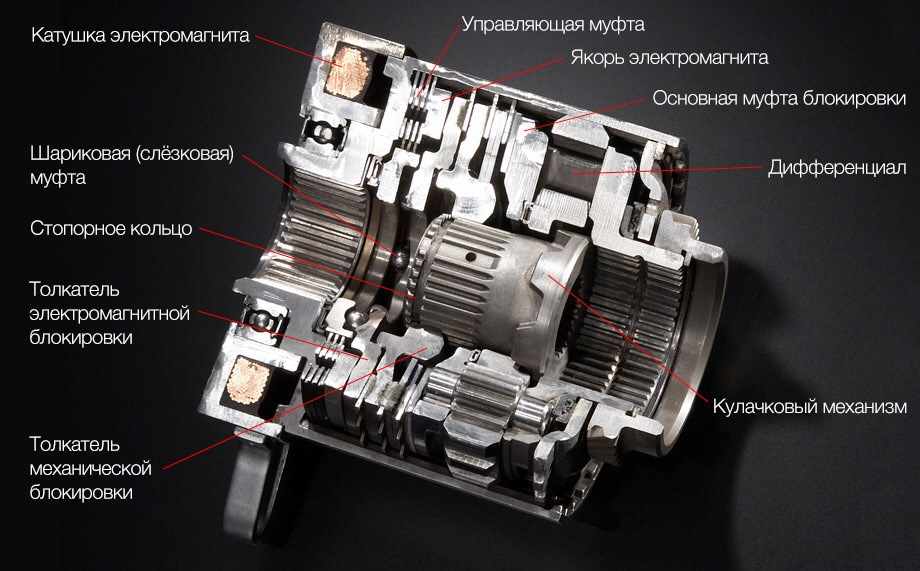

Дифференциальная передача блокируется кулачковым механизмом, который приводится в действие электромагнитами.Устройство надежное и не требует обслуживания. Минус — большое потребление тока, предъявляет дополнительные требования к электрооборудованию.

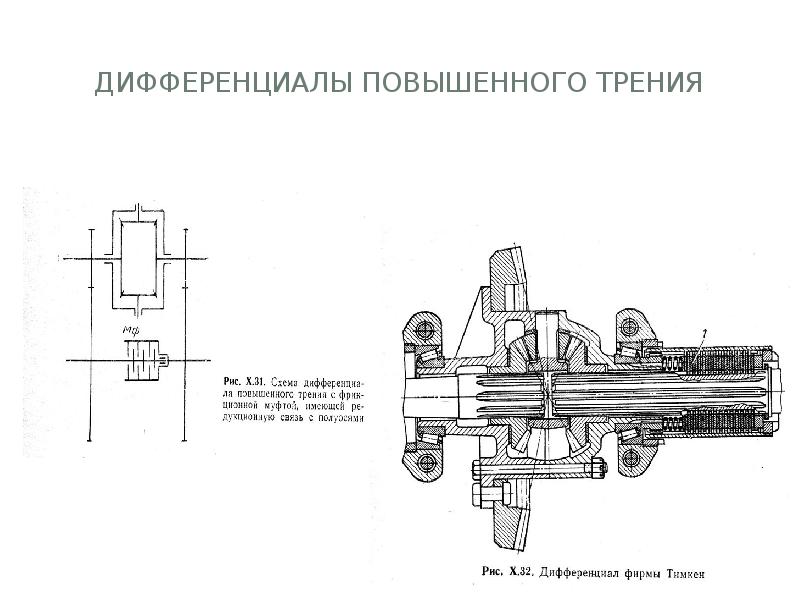

Самоблокирующиеся механизмы

Принцип их действия другой. Одни блокируются при малейшем пробуксовке, другие — при увеличении нагрузки на колеса. Однако вне зависимости от дизайна они не требуют участия человека, а потому пользуются популярностью у владельцев внедорожников. Но главное их преимущество в том, что у них нет такой жесткой блокировки, как у всех других видов, а значит, они частично снимают дополнительную нагрузку с полуосей.

Видео: блокировка по ниве, цена

А также что такое блокировка дифференциала

Вывод

Все о блокировках Нивы. Краткое содержание:

• Для включения принудительной блокировки Нивы передний малый рычаг нужно сдвинуть назад;
• Включать блокировку нужно непосредственно перед преодолением сложного участка дороги. Не рекомендуется использовать на дорогах с твердым покрытием.
• Нива комплектуется только межосевым дифференциалом, межколесного дифференциала нет.
• В «Нива-Шевроле» рычаг блокировки совмещен с рычагом переключения диапазонов.
• Установка дифференциала с принудительной межколесной блокировкой на Ниву позволяет существенно сократить срок службы некоторых деталей.

И последнее, при использовании замков меняется управляемость автомобиля, в частности увеличивается радиус поворота. Об этом нужно помнить в целях безопасности.

Узнайте о своем делителе мощности… | Дези грузовики

На прошлой неделе я снова обратил внимание на то, что большинство водителей не понимают, как работает дифференциальный делитель мощности.Межосевой дифференциал (IAD), обычно называемый «делителем мощности», является наименее изученным компонентом трансмиссии грузовиков.

Наиболее распространенное заблуждение состоит в том, что грузовик движется с использованием только одного дифференциала до тех пор, пока делитель мощности не будет активирован или «заблокирован», когда на самом деле; грузовик приводится в движение обоими дифференциалами (всеми 4 колесами) на тандемном тракторе независимо от того, заблокирован или разблокирован делитель мощности. Еще одно заблуждение состоит в том, что делитель мощности работает только тогда, когда он заблокирован.Однако верно обратное; делитель мощности работает только тогда, когда он разблокирован.

Делитель мощности представляет собой управляемое водителем тяговое устройство с пневматическим приводом, которое при работе в разблокированном положении обеспечивает разницу скоростей между передним и задним тандемными приводными валами, обеспечивая при этом одинаковую тяговую мощность от каждой оси тандема. Если делитель мощности разблокирован, тележка со сдвоенной осью может полностью потерять сцепление с дорогой, проворачивая одно колесо на любой оси. Блокировка переключателя IAD на приборной панели автомобиля улучшает сцепление с дорогой за счет блокировки переднего и заднего приводных валов вместе, вынуждая одно колесо на передней оси и одно колесо на задней оси вращаться, прежде чем грузовик потеряет сцепление с дорогой.

Вот несколько «советов» по ​​правильной работе IAD.
• Переключатель IAD должен находиться в положении «Разблокировано» для нормальных рабочих условий с хорошим сцеплением.
• «Заблокируйте» IAD на любой скорости при приближении или ожидании обледенения или плохих условий вождения, чтобы улучшить сцепление с дорогой.
• Всегда разблокируйте IAD, когда отпала необходимость в улучшении тягового усилия или когда автомобиль движется по хорошей дороге или шоссе.
• После блокировки или разблокировки IAD отпустите акселератор, чтобы обеспечить прерывание крутящего момента трансмиссии.Активация блокировки IAD аналогична переключению механической коробки передач с помощью сцепления.
• Не нажимайте переключатель IAD, когда одно или несколько колес фактически буксуют, вращаются или теряют сцепление с дорогой, в противном случае это может привести к повреждению оси.
• Не вращайте колеса при разблокированном IAD, это может привести к повреждению делителя мощности.

Надеюсь, это поможет вам понять, как работает ваш делитель мощности и как его использовать.

Кен Кук
Передача береговой линии
www.coastlinetrans.ком
604-533-4651

% PDF-1.5 % 262 0 объект > эндобдж xref 262 79 0000000016 00000 н. 0000002613 00000 н. 0000002746 00000 н. 0000002790 00000 н. 0000003977 00000 н. 0000004004 00000 п. 0000004140 00000 н. 0000004187 00000 п. 0000004224 00000 н. 0000004338 00000 п. 0000004462 00000 н. 0000004586 00000 н. 0000004700 00000 н. 0000005481 00000 н. 0000006176 00000 н. 0000006998 00000 н. 0000007654 00000 н. 0000008229 00000 н. 0000008689 00000 н. 0000009227 00000 н. 0000010152 00000 п. 0000010595 00000 п. 0000011159 00000 п. 0000013941 00000 п. 0000014679 00000 п. 0000017329 00000 п. 0000020928 00000 п. 0000021056 00000 п. 0000021103 00000 п. 0000024007 00000 п. 0000026911 00000 п. 0000029631 00000 п. 0000029706 00000 п. 0000029803 00000 п. 0000029952 00000 н. 0000031484 00000 п. 0000031828 00000 п. 0000031963 00000 п. 0000035373 00000 п. 0000038783 00000 п. 0000041995 00000 п. 0000044979 00000 п. 0000045054 00000 п. 0000045362 00000 п. 0000045417 00000 п. 0000045533 00000 п. 0000052407 00000 п. 0000052446 00000 п. 0000052521 00000 п. 0000055229 00000 п. 0000101522 00000 н. 0000101909 00000 н. 0000101984 00000 н. 0000102015 00000 н. 0000102090 00000 н. 0000102423 00000 н. 0000102489 00000 н. 0000102606 00000 н. 0000103001 00000 п. 0000103076 00000 н. 0000103107 00000 п. 0000103182 00000 п. 0000103517 00000 н. 0000103583 00000 п. 0000103700 00000 н. 0000104096 00000 н. 0000104171 00000 п. 0000104519 00000 п. 0000104842 00000 н. 0000105282 00000 п. 0000105357 00000 н. 0000105388 00000 п. 0000105463 00000 п. 0000105796 00000 н. 0000105862 00000 н. 0000105979 00000 п. 0000106375 00000 п. 0000106457 00000 п. 0000001876 00000 н. трейлер ] / Назад 5609635 >> startxref 0 %% EOF 340 0 объект > поток h | SKLAgm, h] hRypjWR [c «vZ Nƛ & o & z ႆ) CL

% PDF-1.4 % 797 0 объект > эндобдж xref 797 118 0000000016 00000 н. 0000002712 00000 н. 0000002864 00000 н. 0000003804 00000 н. 0000004599 00000 н. 0000004630 00000 н. 0000004781 00000 н. 0000004812 00000 н. 0000004968 00000 н. 0000005387 00000 н. 0000005778 00000 н. 0000005808 00000 н. 0000005838 00000 н. 0000007066 00000 н. 0000007242 00000 н. 0000007424 00000 н. 0000007654 00000 н. 0000007676 00000 н. 0000008407 00000 н. 0000008429 00000 н. 0000008983 00000 п. 0000009005 00000 н. 0000009605 00000 н. 0000009627 00000 н. 0000010141 00000 п. 0000010163 00000 п. 0000010675 00000 п. 0000010697 00000 п. 0000011299 00000 п. 0000011321 00000 п. 0000011822 00000 п. 0000011844 00000 п. 0000012323 00000 п. 0000012725 00000 п. 0000012747 00000 п. 0000012976 00000 п. 0000013055 00000 п. 0000013078 00000 п. 0000015415 00000 п. 0000015638 00000 п. 0000015660 00000 п. 0000015682 00000 п. 0000016441 00000 п. 0000016731 ​​00000 п. 0000016754 00000 п. 0000018526 00000 п. 0000018605 00000 п. 0000018722 00000 п. 0000018856 00000 п. 0000018990 00000 п. 0000019126 00000 п. 0000019260 00000 п. 0000019396 00000 п. 0000019532 00000 п. 0000019739 00000 п. 0000019873 00000 п. 0000020009 00000 п. 0000020143 00000 п. 0000020279 00000 н. 0000020303 00000 п. 0000081158 00000 п. 0000081241 00000 п. 0000082138 00000 п. 0000083622 00000 п. 0000088882 00000 п. 0000104576 00000 н. 0000121743 00000 н. 0000147210 00000 н. 0000172512 00000 н. 0000195140 00000 н. 0000217290 00000 н. 0000238892 00000 н. 0000260939 00000 н. 0000283297 00000 н. 0000302521 00000 н. 0000319512 00000 н. 0000340352 00000 н. 0000363999 00000 н. 0000387068 00000 н. 0000408790 00000 н. 0000434276 00000 н. 0000448519 00000 н. 0000464443 00000 п. 0000486321 00000 н. 0000502585 00000 н. 0000511468 00000 н. 0000523458 00000 н. 0000544349 00000 н. 0000556690 00000 н. 0000565506 00000 н. 0000567542 00000 н. 0000567565 00000 н. 0000567588 00000 н. 0000567612 00000 н. 0000567636 00000 н. 0000567660 00000 н. 0000567683 00000 н. 0000567707 00000 н. 0000567731 00000 н.
