Что такое подвеска и для чего она необходима?

Работа подвески основывается на преобразовании энергии удара при наезде на неровность в перемещение упругого элемента подвески, вследствие чего сила удара, что передаётся на кузов, уменьшается и плавность хода возрастает. Подвеска автомобиля обеспечивает упругую связь рамы или кузова с мостами и колёсами, плавность хода, устойчивость и проходимость автомобиля. Плавность определяет комфортность езды. Устойчивость определяет способность противодействовать заносам и опрокидыванию, т.е. безопасность. Проходимость определяет способность преодолевать различные препятствия. Заметим, что здесь не обходится без компромиссов. Поскольку эти требования весьма противоречивы. Например, мягкое подрессоривание иногда ухудшает устойчивость автомобиля. И наоборот повышение жесткости ухудшает комфортность езды, уменьшает ресурс. И так далее. Подвеска состоит из трех основных частей: упругого элемента, направляющего устройства и гасительного элемента.


Как упругий элемент у подвески используются металлические листовые элементы, цилиндрические пружины, торсионы (стержни, которые работают на кручение). Не металлические пружинные элементы обеспечивают пружинные свойства подвески за счет упругости резины, сжатого воздуха или жидкости; они менее распространенны, чем металлические. Иногда в подвесках используются комбинированные пружинные элементы, которые складываются из металлических и неметаллических элементов.
Направляющее устройство подвески передает толкающие, тормозные и боковые усилия от колес на раму или корпус автомобиля. В случае пружинной подвески направляющим устройством служат грузы и штанги подвески. В рессорной подвеске сама листовая рессора передает продольные и боковые усилия, благодаря чему конструкция подвески упрощается.

Гасительный элемент подвески предназначен для гашения колебаний кузова и колес в случае наезда на препятствия и называется амортизатором. На автомобилях используются жидкостные амортизаторы.

Принцип их действия заключается в преобразовании энергии колебания за счет трения жидкости в тепловую энергию с последующим ее рассеиванием. Подвески обычно классифицируются по их кинематике и по упругому элементу. Кинематические подвески разделяются на два основных типа: зависимые и независимые. По упругому элементу пружинные, где в качестве упругого элемента используются витая пружина, рессорные, торсионные и даже гидравлические и пневматические.
А теперь поговорим о разновидностях зависимых и независимых подвесок подробнее. Зависимые подвески широко применялись в джипах второй мировой войны Виллис , Додж ? . Они должны очень нравиться джипперам, поскольку отличаются неприхотливостью в обслуживании, конструктивной простотой. В сочетании с упругими рессорными элементами они обеспечивают достаточную комфортность передвижения. Однако имеют и свои недостатки. Они не отвечают требованиям управляемости автомобиля. На скоростных участках дороги с неровностями они склонны к уводу автомобиля в сторону.
Зависимая подвеска обеспечивает жесткую связь между правым и левым колёсами, в результате чего перемещение одного из них в поперечном направлении передаётся другому, что приводит к наклону кузова.

Зависимая рессорная подвеска так называется неразрезная балка-мост с упругим элементом в виде рессоры. Она состоит из собственно балки с размещённым внутри редуктором, полуосями, подшипником, тормозным щитом, тормозным механизмами и ступицами колёс и собственно самих колёс. Посредством кованых скоб балка соединяется с рессорой. Рессора передним концом жестко соединяется с кузовом при помощи осевого шарнира. Задний конец оснащен серьгой, обеспечивающей при сжатии рессоры плавное изменение её длины, т.е. при жёстком креплении она работать не будет. При эксплуатации такой подвески следует следить за исправностью амортизаторов, целостности рессор, состоянии резинометаллических втулок, которые могут применятся в шарнирных соединениях, где серьга крепится к кузову и где рессора крепится к серьге.

Также существуют зависимые подвески с пружинным элементом. Это модификация зависимой балки подвески. Применяется она на Нивах, вазовской классике , а также на иномарках начала 80-х : Opel Record, Audi 80,100(неведущие). Состоит и балки с вышеперечисленными внутренностями, также из пружин, амортизаторов и пяти реактивных тяг: одной поперечной и четрёх продольных. Они обеспечивают жесткость относительно продольной и поперечной осей автомобиля. В рессорной продольную жесткость обеспечивают рессоры. По эксплуатационным показателям рессорная подвеска выигрывает у пружинной, поскольку рессоры за счёт своего внутреннего трения листов дают значительное демпфирование колебаний и по комфортности передвижения превосходят пружинные элементы.

Передние зависимые подвески представляют из себя практически неизменную заднюю подвеску, но в сочетании с поворотными шарнирами. Типичный представитель таких подвесок Mercedes G-klasse, Jeep Cherockee, Nissan Patrol и конечно же УАЗ, который и сегодня оспаривает право быть лучшим джипом. Как показывают гонки, созданный когда-то по заказу армии и внедрённый в серийное производство, УАЗ является серьезным конкурентом для многих импортных внедорожников. Независимая подвеска характеризуется отсутствием жесткой связи между колёсами одного моста. Каждое колесо подвешено независимо от другого. В результате чего при наезде одним колесом на неровность, его колебания не передаются другому колесу, уменьшается наклон кузова и повышается в целом стойкость автомобиля во время движения. Весьма разнообразны. Они делятся на два основных типа: свечные и рычажные. Свечные — Максферсон, рычажные поперечнорычажные, двухрычажные, продольнорычажнае, косорычажные. Рычажные хороши тем, что достаточно просты по своей конструкции. Они отвечают требованиям управляемости автомобиля. Даже на самых неровных участках дороги при правильном балансе и распределении сил и моментов рычажные подвески обеспечивают должную управляемость и устойчивость. Наиболее любимы конструкторами рычажных подвесок поперечно-рычажные.

Они по преминению охватывают самую широкую гамму автомобилей: от Формулы 1 до знаменитого Hummer.

Поперечно-рычажные подвески.

Широко применяются на обычных автомобилях, часто на спортивных и суперкарах, таких как Jaguar XJ 200, Chevrolet Corvette, также являются основными для гоночных машин класса формула от Ф-1600 до Ф1. Из внедорожников стоит отметить успешное применение двухрычажных поперечных подвесок на Багги . В сочетании с такими элементами, как блокировка осевого дифференциала, они успешно применяются на этих типах машин. Багги не полноприводники, у них всего один ведущий мост, как правило, задний, на который приходится от 50 до 70% веса. Также такие стоят на Mitsubishi Pagero, вышеупомянутом Hummer, и на всех паркетных внедорожниках. Из отечественной техники успешное применение нашла двурычажно поперечная передняя подвеска на Ниве. Она здесь достаточно компактна, жестка, надежна и проста.

Поперечно-рычажные подвески бывают двух типов: двухрычажно — поперечные и однорычажно-поперечные. Двурычажно – поперечная подвеска состоит из нижнего рычага, шарнирно закреплённого с кузовом(в основном на подрамнике) и повотным кулаком, если это передняя, и тормозным щитом в заднем варианте; верхнего рычага, шарнирно соединенного с кузовом и кулаком или щитом амортизатора, и пружинной стойки в сочетании с витыми пружинными элементами. Основной недостаток этих подвесок в шарнирном сочленении с кузовам применены резинометаллические втулки(сайлентблоки) долговечность которых весьма ограничена. А их замена дело, требующее определённой квалификации.

Про однорычажно-поперечные ничего сказать не могу, т.к. не обладаю информацией, но знаю, что такая используется на Hummer. Также существует ещё один тип рычажной подвески продольно — рычажная. Она неприхотлива и надёжна. Яркий пример ее применения автомобиль Запорожец ЗАЗ 968 . При всем скептическом отношении к Запорожцу , зимой в Карпатских горах была такая ситуация. Другие автомобили при подъеме в гору по гололеду применяли специальные траки колесные цепи.

Только в этом случае им удавалось более-менее сносно двигаться вверх. А Запорожец , оснащенный такой подвеской и посредственной резиной с мелким протектором, успешно карапкался. Этим он, правда, обязан еще и своей загруженностью заднего моста. Двигатель стабильно прижимает его к грунту. Конструкторская мысь, заложенная в ней, достойна восхищения. Благодоря своей простоте она нашла приминение в кроссе. Техническое обслуживание сводится к внешнему осмотру(наличие трещин корозии и т.д.), смазке и замене амортизаторов.

Подвеска типа Макферсон

Про данную подвеску поговорим подробнее. И для начала углубимся в историю. Фордовского инженера, шотландца по происхождению, — некого МакФерсона до 1950 года мало кто знал. Он всего лишь хотел упростить технологию сборки передней независимой автомобильной подвески, и его первоначальный замысел был прост. Традиционная для тех лет передняя подвеска присоединялась к поперечине несущего кузова или лонжеронной рамы в четырех точках с каждой стороны.

Она состояла из двух расположенных друг над другом поперечных треугольных (вильчатых) рычагов, соединенных шкворнем. Ярким примером подобной конструкции может служить подвеска Москвича 407-й модели. Но сборка ее при массовом производстве дело трудоемкое.

Поэтому МакФерсон и выдвинул идею крепления подвески только в двух точках (не считая стабилизатора) с каждой стороны. При этом амортизатор становился направляющим элементом подвески, а на колесо приходился один нижний поперечный рычаг, причем не треугольный, а одинарный. Он, конечно, не мог передавать продольные усилия, скажем, при торможении. Для этого МакФерсон предложил использовать плечо стабилизатора поперечной устойчивости этот элемент все равно не бывает постоянно нагружен. Но главным в предложенной конструкции был отказ от верхнего рычага. Вместо него пружина и соосный с ней амортизатор в верхней части соединялись с кузовом посредством мягкой резиновой подушки. Отсутствовал и шкворень. Его роль играл телескопический амортизатор, у которого относительно штока поворачивался жестко связанный с цапфой колеса стакан.

Весь узел подвески мог обходиться без поперечины. Производственников такая конструкция очень устраивала, а вот эксплуатационников не совсем. При вертикальном ходе колеса нижний рычаг описывал дугу, и точка контакта шины с дорогой постоянно перемещалась вправо и влево. Больше того, по той же причине довольно заметно изменялся угол развала колес. В результате траекторная устойчивость автомобиля оставляла желать лучшего. Изобретение МакФерсона стали называть подвеской типа качающаяся свеча . Специалисты предпочитают другое определение подвеска на направляющих и амортизационных стойках . Точно, но уж очень длинно. Поначалу казалось, что недостатков этого изобретения не так уж много. Но практика выявила несколько важнейших. К ним относятся излишняя чувствительность к дисбалансу колес, усиленное трение между штоком и цилиндром амортизатора (а следовательно, и износ), повышенная передача на кузов дорожных вибраций и шумов, а также недостаточная жесткость в продольном направлении пары рычаг плечо стабилизатора . Конечно, это была плата за преимущества такой подвески! И, возможно, ей бы со временем дали отставку, но с каждым годом уменьшавшееся свободное пространство в моторном отсеке, особенно с распространением переднеприводных моделей, заставило конструкторов неустанно совершенствовать схему МакФерсона. При переднем приводе силовой агрегат выгодно устанавливать поперечно. В этом случае только подвеска МакФерсона могла существовать с двигателем, простирающимся от одной колесной арки до другой. Из-за этого, собственно, и возродился интерес к шотландской штучке. Вместо поперечного рычага в виде бесхитростной дешевой балочки инженеры вновь вернулись к треугольному рычагу (естественно, имевшему уже две, а не одну точку опоры),очень жесткому в продольном направлении. Пружину сместили относительно оси амортизатора, да еще оба эти узла наклонили внутрь, чтобы получить отрицательное плечо обкатки. Эти меры позволили заметно снизить трение в амортизаторной стойке и уменьшить износ. Для лучшей изоляции кузова от дорожных шумов пришлось снова ввести в обиход поперечину подвески так называемый подрамник, который соединяется с кузовом через резиновые подушки. В верхней опоре амортизаторной стойки шток соединили с кузовом посредством резиновой шайбы хитрой конструкции. Для пружины ввели упорный шариковый подшипник. Но головоломки оставались.

Одну из них как ремонтировать стойку инженер МакФерсон даже не предвидел. Выходило, что надо демонтировать всю подвеску, поскольку амортизатор составлял одно целое с цапфой. В конце концов решение нашлось цапфу колеса и стойку стали делать раздельными и соединять болтами. С точки зрения технологов это был не лучший выход, но большинство инженерных решений в автомобилях компромиссы. Другая головоломка произвольное изменение развала колес и перемещение точки контакта шины с дорогой. Это уже врожденный недостаток схемы МакФерсона. Изжить ее практически не возможно, но самые сложные ее узелки мало помалу удаетсясвести к минимуму. Так что спустя почти 60 лет эволюции свечная подвеска стала вполне работоспособной и получила широкое распространение на легковых машинах малого, среднего классов и частично большого. Перед самым началом Великой отечественной войны группа энтузиастов из города Запорожье взялась за постройку легковой машины самоделки. Руководил ее созданием некий Л.Д. Ковалев. Отсюда и условное название этого авто ЛДК. Любопытный факт: у него была независимая гидропневматическая подвеска всех колес, по схеме очень похожая на ту, что через десять лет предложил шотландец МакФерсон. К сожалению, после войны следы этих талантливых людей потерялись.

Стержневой вопрос

Когда в послевоенные годы в СССР вспыхнула борьба с низкопоклонством перед Западом, в обиход вошло словосочетание упругий металлический стержень, работающий на скручивание. Оно относилось к элементу подвески автомобиля, призванному играть туже роль, что и рессоры, пружины или резиновые блоки. Но в отличие от них он работал только на скручивание (кстати, французское слово torsion и означает скручивание). Громоздкая конструкция из шести слов оказалась неудобной, и довольно быстро на смену ей пришел термин стержневая подвеска (она же — торсионная!).

Подвеска долгожительница.

Задняя подвеска де Дион изобретенная более ста лет назад, используется, как ни страно, до сих пор. Один из недостатков зависимой подвески ведущих колес большая неподрессорная масса, отрицательно влияющая на такие показатели, как комфорт автомобиля, его устойчивость и управляемость. В тех случаях, когда по финансовым или компоновочным соображениям конструкторы отказываются от независимой подвески, выручает старая, как сам автомобиль, система де Дион . В ней картер главной передачи закрепляется на поперечине рамы или на кузове, а привод колес осуществляется полуосями на шарнирах. При этом колеса соединяются изогнутой балкой. Подвеска остается зависимой, однако за счет крепления массивной главной передачи отдельно от моста неподрессорная масса существенно уменьшается. Список автомобилей, использующих задний ведущий мост типа де Дион , достаточно внушителен, и в нем не только такие известные машины, как Volvo 343/345 1975 года и Alfa Romeo 75 1985-го, но и модели из каталогов 2000 года: Aston Martin V8 Vantage, Caterham Super7 полноприводная Honda HR-V и ряд других.

Свое название подвеска получила по имени графа Альбера де Диона маркиза ле Валь, особы весьма эксцентричной, ловеласа, остряка и большого любителя технических нововведений. Их сиятельство жили в 1856-1946 годах. Однажды, прогуливаясь по парижской рю Перголез, граф заинтересовался миниатюрным паровым двигателем, выставленным в магазине игрушек. Де Дион пожелал познакомиться с его создателем слесарем Жоржем Бутоном и его шурином, механиком Шарлем Арманом Трепарду. В 1883 году появилось предприятие De Dion. Bouton. Trepardoux . Граф играл в нем роль финансиста, Бутон технолога и сборщика, а Трепарду представлял конструкторское бюро в единственном лице. Но через какое-то время Трепарду вышел из дела, и компанию переименовали в De Dion — Buton . Просуществовала она до 1932 года. История умалчивает о причинах ухода Трепарду, однако не исключено, что виной тому стала склонность графа выдавать разработки конструктора за свои. Как бы там ни было, 20 марта 1893 года был запатентован задний мост де Дион . О неподрессореных массах ни граф, ни Бутон, ни Трепарду и понятия не имели к созданию этого узла их подтолкнула интуиция. Дело в том, что в первых конструкциях трициклов и квадрициклов De Dion-Buton двигатель закреплялся на задней оси. И езда по булыжным мостовым настолько растрясла мотор, что детали от него отваливались буквально на ходу. Узел решили оградить от тряски так и появился мост, или, как сегодня говорят, подвеска типа де Дион .

В тридцатые годы эта разработка привлекла конструкторов гоночных автомобилей. В 1935 году германская компания Horch вернула системе де Дион былую славу. В поисках компромисса В порожнем грузовике всегда трясет. В груженом заметно меньше. Причина заключается в неизменной удельной жесткости подвески независимо от того, рессорная она, пружинная или торсионная. А можно ли пропорционально нагрузке изменять удельную жесткость подвески, чтобы ход машины всегда был плавным?

На городских автобусах, магистральных автопоездах и карьерных самосвалах уже давно применяется пневматическая подвеска колес. Она состоит из резиновых пневмобалонов (по одному или несколько на каждом колесе), компрессора, воздушного фильтра, ресивера с перепускными клапанами и магистралей. Причем баллоны не всегда являются направляющими элементами подвески, соседствуя с рессорами или пружинами, тогда они играют роль лишь воздушных демпферов , как это было, например, на автобусе ЛИАЗ-667. Сжимаемый в баллонах под нагрузкой воздух приводит к прогрессивному увеличению удельной жесткости подвески. Кроме того, дополнительной подкачкой воздуха (или газа) можно приподнимать или опускать машину над дорогой. Благодаря пневматической подвеске магистральные тягачи получили способность приседать , подводя платформу под сцепное устройство трейлера, а современные городские автобусы на остановках слегка кренятся набок, облегчая доступ в салон детям и инвалидам.

Однако первые попытки применить пневмоподвеску на легковые автомобилях породили целую вереницу технических проблем. Эти машины существенно быстроходнее грузовиков. Им свойственны более резкие продольные колебания ( клевки при торможениях, приседания при разгонах) и поперечные крены в поворотах. С одной стороны, стремление как можно ниже положить на дорогу быстроходный легковой автомобиль создает ему трудности при переезде через бордюры и ухабы, с другой, машина с высоким клиренсом оказывается на автостраде довольно небезопасной. Первой подвеску с изменяемым дорожным просветом для легкового автомобиля создала французская фирма Citroen . Упругим элементом в амортизаторах служил сжатый азот, а силовым (образующим и передающим давление в системе) жидкость. Поэтому такая подвеска получила название гидропневма-тической. Гидронасос нагнетает жидкость из резервуара, а закрепленные рядом с амортизатором сферы. Внутри каждой разделены мембраной жидкость и газ. Таким образом в амортизаторах поддерживается необходимое давление, а крены машины постоянно компенсируются. Вдобавок встроенный в гидросистему кран позволяет регулировать количество циркулирующей в контурах жидкости, а значит, увеличивать или уменьшать дорожный просвет. В 1954 году эта схема была впервые применена на модели высшего класса Citroen 15-6 . А уже в октябре 1955 года новинка фирмы Citroen DS — вызвала на 42 Парижском автосалоне настоящий фурор. По тем временам это была чудо-машина. Ее гидропневматическая подвеска обеспечивала постоянство дорожного просвета независимо от количества пассажиров и багажа и потрясающе плавный ход. Эта машина могла накреняться вперед и назад, а также вывешивать любое колесо без домкрата! И наконец водитель Citroen DS мог по собственному усмотрению ступенчато изменять дорожный просвет. Это не только повышало устойчивость и активную безопасность автомобиля на шоссе (понижался центр тяжести, уменьшался поток воздуха под днищем, создающий подъемную силу), но и облегчало езду по бездорожью, что важно для изобилующей проселками Франции. Впоследствии такая схема подвески применялась на большинстве автомобилей марки Citroen и все время совершенствовалась. Новейшая разработка фирмы подвеска Hydroactive III -получила электронное управление при помощи датчиков, компьютера и исполнительных устройств. В результате клиренс модели Citroen С5 не только поддерживается, но и автоматически регулируется в зависимости от скорости движения, качества дорожного покрытия и стиля езды. Диапазон изменений дорожного просвета достигает 20-30 мм. Citroen сделал гидропневматическую подвеску своим коньком , применив ее раньше других. Однако аналогичную подвеску Hydrolastic в свое время устанавливала на свои малолитражные автомобили английская British Leyland Motor Corp., а фирма Lotus разработала гидропневматику для разведывательного танка Scorpion . У нас боевую машину десанта (БМД) с гидропневматической независимой подвеской всех катков выпускал с 1968 года Волгоградский тракторный завод. Машина должна была ложиться на брюхо, чтобы лучше прятаться на местности и проще загружаться в самолет. Изучением возможностей применения чисто пневматической подвески в легковых автомобилях занимались многие фирмы. Например, в 60-е годы Daimler-Benz ( Mercedes Benz 600 и Lincoln оборудовали ею серийные модели. А первым внедорожником, оснащенным подвеской колес на воздушных мешках, заменивших пружины, стал в 1992 году Range Rover LSE . Большие изыскания в этой области провели в 70-е годы Volkswagen и Audi совместно с компанией Fichtel und Sachs.

В итоге с весны 2000 года Audi выпустила на рынок полнопривобную модель Allroad с независимой пневматической подвеской колес, снабженной электронным блоком управления. На скорости выше 120 км/ч устанавливается величина просвета в 142 мм, на скорости 80 км/ч -167 мм, а ниже автомобиль поднимается на 192 мм над дорогой. Кроме автоматического изменения клиренса, возможно ручное, позволяющее водителю задрать машину на высоту 208 мм.

Схожую с Audi Allroad конструкцию пневматической подвески получил полноприводный концепт — кар Volkswagen AAC : у него независимая длинноходная подвеска на двойных поперечных рычагах. Диапазон изменения клиренса с тремя фиксированными позициями просто громадный от 280 мм до 390 мм. В настоящее время Toyota для своего внедорожника Land Cruiser 100 ( он же Lexus LS400 ) предлагает в качестве опции систему Automatic High Control (AHC). Изменение клиренса происходит по четырем фиксированным положениям на 50 мм вниз или вверх от базовой величины в 220 мм. Переключение позиций происходит в течение 7 секунд после нажатия водителем кнопки на центральной консоли.

Что дальше? С развитием компьютерных и производственных технологий сфера применения систем изменяемого клиренса будет только расширяться.

Чем отличается кулон от подвески: особенности украшений на шею

Красивые ювелирные изделия из различных материалов dj все времена украшали как мужчину, так и женщину. Часто они несут сокровенный смысл, понятный только их хозяевам.

Медальон, подвеска или кулон — это разные вариации одного украшения или между ними имеются определенные отличия? Все ли перечисленные украшения надеваются на шею и как правильно их сочетать?

Что такое кулон

В переводе с французского языка coulant означает либо «ожерелье», либо «текучий». Следовательно, кулон — это шейное украшение обтекаемой формы, которое свободно носится на цепочке или шнурке. Золотая или серебряная цепь красиво сочетается с изделиями из драгоценных или поделочных камней как в изящной огранке, так и без нее. Например, каплевидной формы сапфир в окружении мелких бриллиантов, повторяющих его форму, или прямоугольный ограненный изумруд в золотой оправе. С серебром гармонично сочетаются натуральные каплевидные жемчужины белого, розового или черного цвета.

Кулон из белого золота с бриллиантами

Кожаные или замшевые шнурки соответствуют этническому стилю, поэтому в данном случае в качестве кулона можно использовать любые поделочные камни: гагат, агат, малахит и др. Фольк-стиль допускает использование камней произвольной формы без какой-либо обработки, придающей симметрию.

Кулон выглядит красиво в форме кабошона (чаще изготовленный на основе поделочных камней). Этот способ огранки позволяет создать однородную выпуклую поверхность (с одной или с двух сторон) без граней. Тигровый или кошачий глаз с характе́рными прожилками, насыщенно-черный гагат, прозрачный с вкраплениями янтарь выглядят в таком виде наиболее органично.

Чем отличается кулон от подвески или это аналогичные понятия? Следует отметить, что кулон может позиционироваться как разновидность подвески. Более подробно вопрос сходства и различия этих понятий рассматривается в последнем блоке статьи.

Что такое подвеска

Само понятие подразумевает, что это изделие, которое подвешивается на что-либо. Этимологически подвеска сродни слову «брелок». Ювелирная подвеска может использоваться в единственном или множественном числе, как дополнение к цепочке на шею, к браслету (на руку или на ногу), к часам.

Подвеска — это украшение произвольной формы, чаще всего небольшое. Может быть выполнено из металла, поделочного камня, стекла, хрусталя, с элементами скани, финифти и т. п. В зависимости от создаваемого образа, способно носить благородный изысканный характер (знаменитые алмазные подвески королевы Анны из романа «Три мушкетера» Александра Дюма или золотые с жемчугом изделия испанской королевы Изабеллы Валуа). Или служить оригинальным дополнением национального костюма (фигурки животных, перья птиц, «ловцы снов», используемые коренными жителями Америки и Индии).

В молодежной среде подвески используются как элемент субкультуры. Например, браслет «Пандора» с многочисленными тематическими подвесами или для направления хиппи — знак паци́фик, символизирующий мир во всем мире и т. п. Чаще всего подвески проходят единой тематической нитью и являются составными частями комплекта, состоящего из ожерелья, серег, браслетов.

Ювелирные украшения с фольклорным колоритом могут сочетать подвесы, выполненные из разных материалов. Например, бисер, дерево, слоновая кость и т. д.

Особенности медальона

Происхождение этого слова связано с французским médailion (большая медаль). Медальон — это изделие преимущественно круглой формы, которое связано с какими-нибудь заслугами или знаками отличия (не путать с наградными орденами и медалями). Например, медальон-жетон военного полка или фамильный предмет императорских особ: с гербом, девизом и т. д.

Другая разновидность ювелирного изделия — это медальоны с портретами дорогих или близких людей. В эпоху Александра Сергеевича Пушкина они были достаточно популярны. Эмалевые портреты или отчеканенные профили любимых, детей, родителей, служили не только данью уважения к конкретным личностям, но и связывали близких невидимой энергетической нитью.

Украшения были открытые и закрытые, то есть в форме миниатюрной коробочки овальной или круглой формы, которая подвешивалась на шейной цепочке. Позже, с изобретением фотографии, вместо художественных портретов в медальон стали вставляться миниатюрные фото.

Портрет принцессы Виктории. Ф.К. Винтерхальтер

В закрытые медальоны, помимо фотографий, помещали прядь волос, часть засушенного цветка и т. п. Эти изделия были особенно дороги и памятны их владельцу и могли передаваться из поколения в поколение.

Другим направлением в тематике украшения служат медальоны с религиозной символикой, знаками зодиака, медальоны-талисманы и обереги. Считается, что в сложных жизненных ситуациях они помогут найти правильный выход или сохранить самообладание.

Основные отличия украшений на шею

Несмотря на то, что все представленные украшения в чем-то похожи, каждое из них имеет индивидуальность и отличается от остальных.

  • Разница между кулоном и подвеской в том, что последняя носится на любых украшениях (цепочках, браслетах, брошах, серьгах и т. п.), а кулон является единичным украшением, которое носится только на шейной цепочке.
  • Количество подвесок на одном изделии (цепочке, браслете и др.) может быть разным, а медальон и кулон используются только в одиночном варианте.
  • Медальон от кулона отличается тем, что имеет овальную, округлую форму. Кулон может быть трапециевидной, шарообразной, прямоугольной и любой иной формы. Это зависит от размеров и материала изделия.
  • Отличие медальона от других украшений заключается в смысловой нагрузке. Он может включать миниатюрный портрет, прядь волос, служить талисманом или оберегом.
  • Кулон — это дамское шейное украшение, подвески и медальоны могут носить представители обоих полов. Чаще всего мужчины предпочитают более крупные изделия.

Независимо от того, какое украшение используется для создания образа, важно, чтобы оно гармонировало с другими ювелирными изделиями, а также предметами гардероба и аксессуарами (обувь, сумка, ремень). Подбирайте украшения в хорошем настроении, тогда они будут радовать и служить верой и правдой долгие годы.

05.05.21

Из чего состоит подвеска автомобиля схема. Что такое подвеска? Устройство подвески автомобиля, виды и функции (фото)

Для чего нужна подвеска автомобиля? В ее задачи входит не только обеспечение комфорта. Ее конструкция, настройки, состояние прямым образом влияют на управляемость и на торможение. Иначе говоря, это один из ключевых и неотъемлемых элементов любого автомобиля.

Говоря о том, из чего состоит подвеска, можно распределить все ее узлы по выполняемой роли на несколько групп:

  • упругие элементы (пружины, рессоры) нужны для обеспечения рабочего хода подвески и возврата колеса в изначальное состояние после проезда неровности;
  • демпфирующие элементы (амортизаторы, стойки) гасят раскачку кузова, не давая ему войти в резонанс с ударами от неровностей;
  • направляющие элементы ходовой (рычаги) задают траекторию движения ступицы при ходе подвески и повороте колеса.

При этом один элемент может выполнять и несколько функций. Например, телескопическая стойка — это одновременно и амортизатор, демпфирующий колебания, и направляющая, вокруг которой поворачивается кулак в подвесках МакФерсон.

Типы подвесок

Все подвески принято делить на две основные группы: зависимые и независимые.

В независимой оба колеса на одной оси не имеют жесткой связи друг с другом, что позволяет им самостоятельно отрабатывать неровности и крены кузова. В зависимой же, напротив, колеса всегда находятся на одной оси. Простейшим примером можно назвать неразрезные мосты. Полузависимой же принято считать подвеску с упругой балкой. Хотя, на первый взгляд, колеса здесь жестко связаны между собой, нормированная жесткость на кручение позволяет им смещаться в определенных пределах, скручивая балку.

Преимущества независимой подвески неоспоримы, причем на любой дороге. На асфальте важно то, что для каждого колеса можно задать и развал, и схождение, что прямо влияет на управляемость. В поворотах независимая ходовая не так склонна к вывешиванию разгруженного колеса, каким образом это происходит на неразрезных мостах. Конфигурация рычагов может позволять передним колесам «подламываться» при поворотах, облегчая руление. Этот прием общеизвестен благодаря автомобилям Mercedes.

Если же говорить о внедорожной эксплуатации, то независимая подвеска дает и плюсы, и минусы. При боковом наезде на крупные неровности независимая подвеска более склонна к вывешиванию колес — с одной стороны пружина полностью сжимается, с другой же обратного хода подвески может не хватить.

В то же время неразрезной мост встанет «по диагонали», сцепление сохранят оба колеса. Это особенно хорошо видно на соревнованиях, где подготовленные машины проезжают препятствия с огромными углами наклона мостов.

Однако геометрическая проходимость у автомобилей с независимой ходовой выше — рычаги легко позволяют поднять днище, увеличив угол наклона. В то же время как ни лифтуй машину на мостах, высота от моста до земли при том же диаметре колес останется неизменной.

Если к этому добавить бесспорное преимущество в комфорте и управляемости на качественных дорогах, то неудивительно, что именно независимые подвески практически полностью вытеснили зависимые.

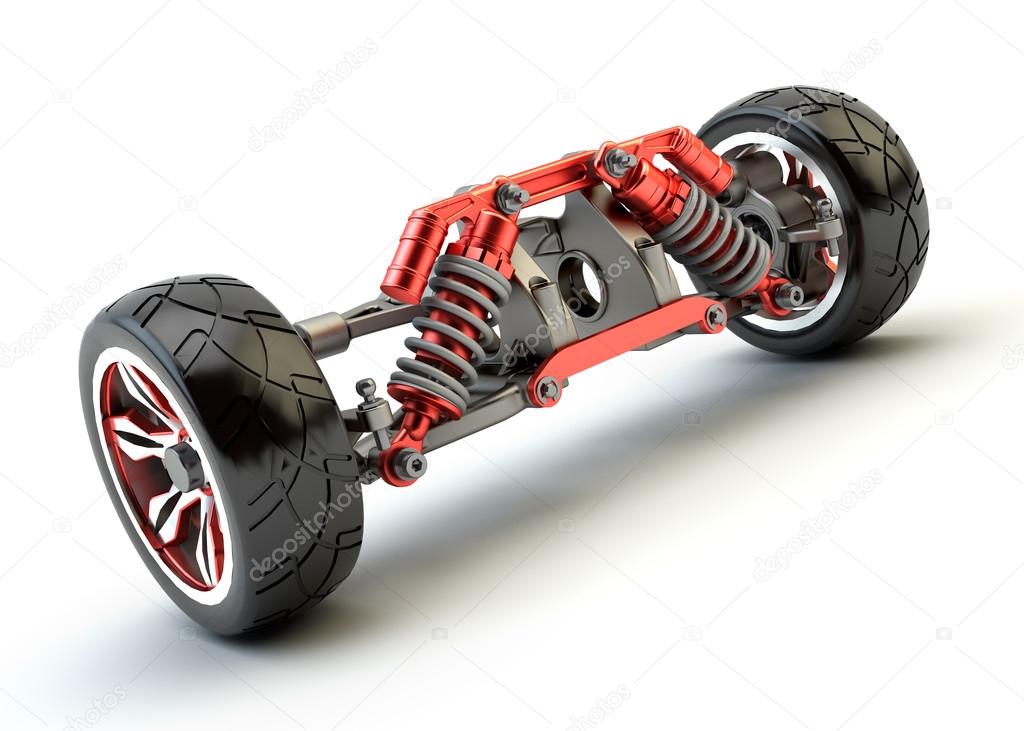

Компоновки независимых подвесок

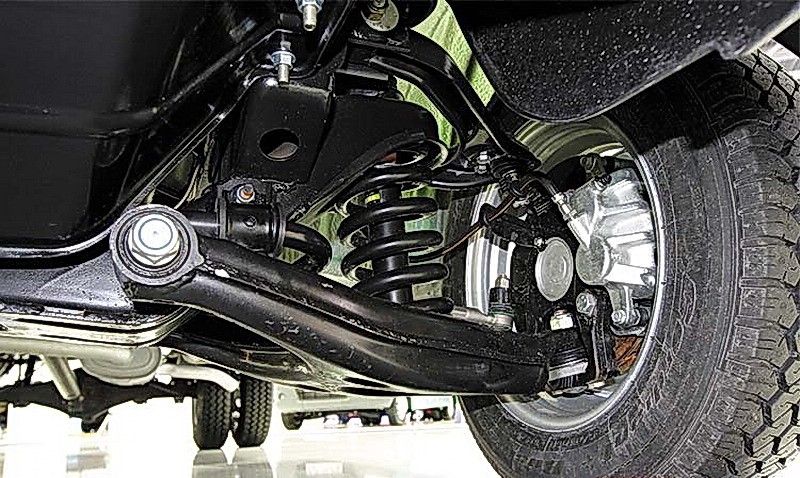

Из чего состоит передняя подвеска? Основа любой современной конструкции — это рычаг, на котором качается ступица или поворотный кулак. Чтобы под весом машины ступица не подломилась, нужен и верхний ограничивающий элемент. В однорычажных подвесках им служит стойка, которую вес машины буквально пытается согнуть. В многорычажных нагрузку принимает на себя верхний рычаг, качающийся параллельно нижнему.

Многорычажная система значительно прочнее однорычажной, а ее конструкция позволяет гораздо лучше контролировать траекторию движения колеса. Поэтому, несмотря на очевидные минусы (более сложный ремонт, большую стоимость), она стала неотъемлемой частью и тяжелых внедорожников, и спортивных автомобилей.

Основные элементы подвески

Передняя подвеска

Начнем с упругих элементов. Если изначально их роль играли простые в производстве рессоры, то с усложнением автомобилей их вытеснили более компактные и допускающие значительно больший ход спиральные пружины. Рессоры сейчас можно встретить разве что на грузовой технике и в задней ходовой тяжелых пикапов.

Более совершенный вариант упругого элемента — это пневмобаллоны. Сжатый воздух позволяет легко регулировать и дорожный просвет, и жесткость. Именно поэтому пневмоподвеска является неотъемлемым элементом моделей класса люкс. Но разница в цене и сложности с любой другой подвеской, естественно, огромна.

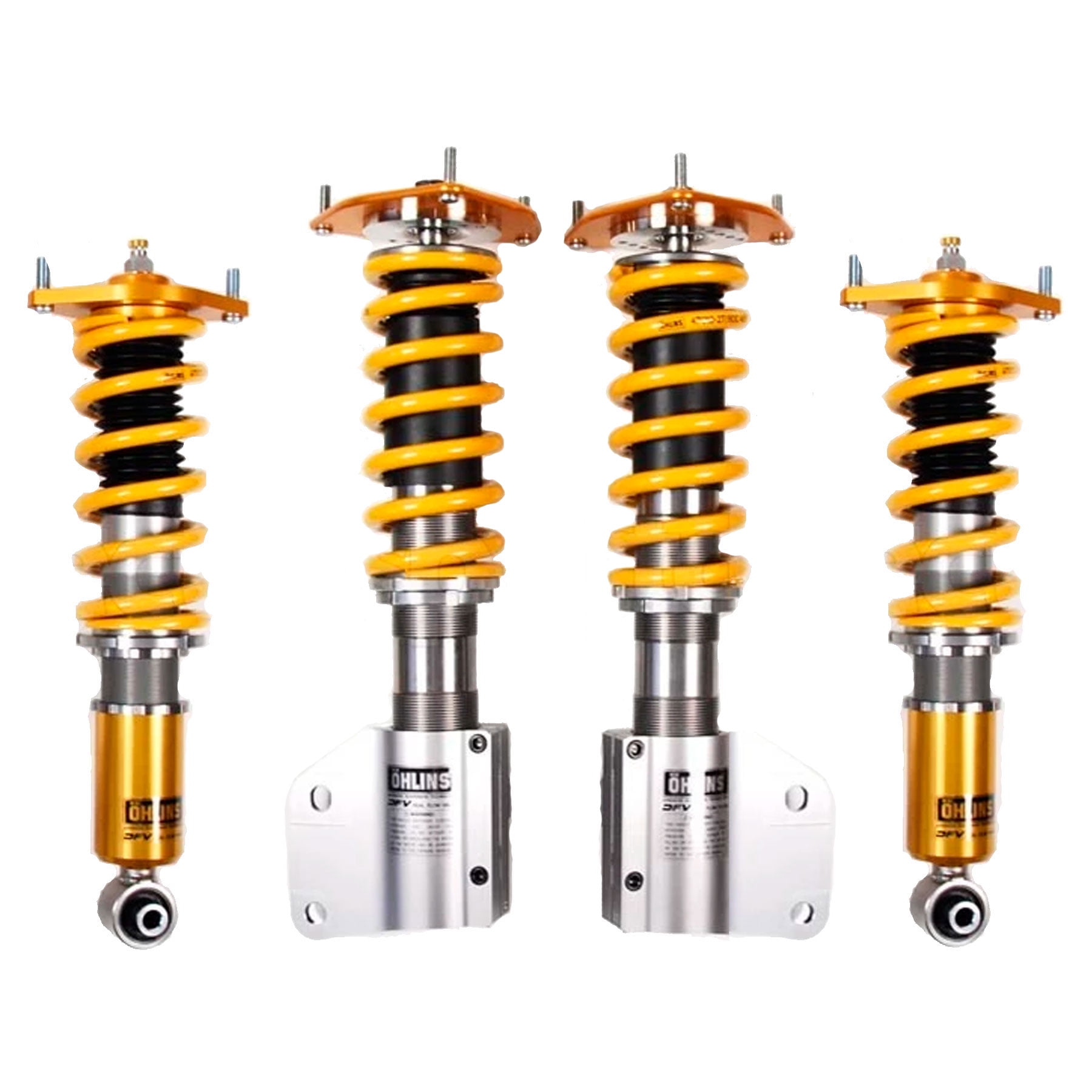

За гашение колебаний отвечают гидравлические амортизаторы — в них залито специальное масло, в котором перемещается шток с системой калиброванных отверстий и клапанов. При движении штока вверх или вниз открывается соответствующий клапан, и поток жидкости ограничивается сечением открытых отверстий. Так как масло, подобно любой жидкости, несжимаемо, при медленном перемещении шток практически не встречает сопротивления (масло успеет перетекать через каналы), а при росте скорости под штоком создается давление, противодействующее его движению.

При работе масло, постоянно проходя в обе стороны через клапан, неизбежно вспенивается, характеристики его «уплывают». Для борьбы с этим обычно используется газовый подпор, но тюнинговые фирмы предлагают и более оригинальные решения. Представленные в нашем каталоге амортизаторы Tough Dog серии Foam Cell имеют пористый наполнитель: масло в них не вспенивается, и при этом нет характерного для газовых и газомасляных амортизаторов смягчения из-за постепенных потерь давления газа внутри.

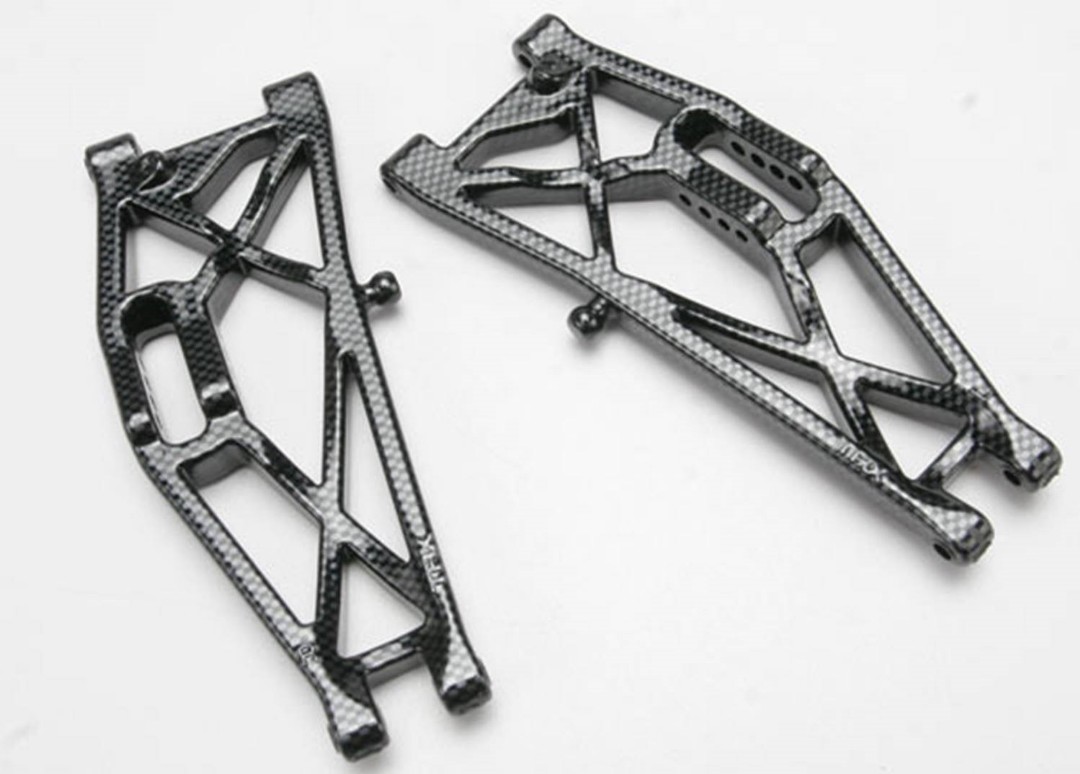

Для направления движения ступицы используют рычаги: либо составные (штампуются и свариваются из стальных листов), либо литые из легких сплавов для снижения веса. Так как относительно лонжерона или подрамника рычаг перемещается только по одной оси, для его крепления достаточно двух втулок (сайлентблоков), которые одновременно и позволяют рычагу качаться, и частично гасят удары от неровностей.

Классический сайлентблок — это металлическая втулка, залитая в жесткую резину. В нормальном положении рычагов она не скручена, что обеспечивает наибольший ресурс сайлентблока. Но, когда рычаг начинает двигаться, происходит скручивание резины, и она со временем рвется, особенно в длинноходных внедорожных подвесках. Поэтому распространена практика изготовления сайлентблоков из высокопрочных пластиков (полиуретан, капролон): в них внутренняя втулка скользит внутри внешней обоймы, и это позволяет таким конструкциям работать с большим ходом. Но и жесткость на сжатие у них выше в разы, то есть ходовая на капролоновых втулках вместо сайлентблоков будет менее комфортна, передаст на кузов все вибрации и удары.

На передней оси колеса не только меняют наклон относительно рычага, но и поворачиваются. Поэтому неотъемлемые части передней подвески — это шаровые опоры, пальцы со сферическими наконечниками, запрессованными в обоймы из износостойкого материала.

Связав сайлентблоками и шаровыми кузов, ступицу и систему рычагов, можно получить работоспособный направляющий аппарат ходовой. Однако на практике такая конструкция будет склонна к вывешиванию колес и чрезмерным кренам при прохождении поворотов. Поэтому в ее устройство дополнительно вводится стабилизатор поперечной устойчивости — идущий от одного колеса к другому торсион, который стремится уравнять положение колес. Когда автомобиль кренится, стабилизатор начинает скручиваться, противодействуя сжатию пружины с одной стороны и прижимая к земле колесо с другой.

Также нужны дополнительные ограничители хода рычагов (отбойники, буферы). В противном случае при проезде крупной неровности ход колеса будет ограничиваться только минимальной и максимальной длиной амортизатора, он будет быстро изнашиваться, одновременно разрушая верхнюю опору и нижний сайлентблок. Резиновые отбойники принимают удары на себя, сберегая ресурс более дорогих узлов.

Задняя подвеска

Из чего состоит задняя подвеска? На большинстве машин она значительно проще передней. В первую очередь из-за того, что ее влияние на управляемость гораздо меньше, что позволяет применять более простые решения.

Один из самых простых и старых вариантов — подвеска неразрезного моста на старых заднеприводных машинах или современных пикапах. Так как мост сам по себе жестко связывает колеса, достаточно закрепить его относительно кузова на двух продольных тягах. В этом случае практически не имеет значения, что применять в качестве упругого элемента: пружины или рессоры. Крепление амортизаторов также элементарно.

Для увеличения жесткости конструкции могут применяться и дополнительные продольные тяги, устанавливаться стабилизатор.

Полузависимая ходовая на упругой балке, распространенная на части дешевых переднеприводных моделей, еще проще. Здесь единым качающимся рычагом становится сама балка, закрепленная на своих сайлентблоках. Все, что входит в подвески такого типа, — это балка, пружины и амортизаторы.

В независимой задней подвеске приходится использовать систему продольных и поперечных рычагов, удерживающих ступицу. При этом наличие или отсутствие привода на задней оси не имеет принципиального значения. Основное же отличие от передней подвески — отсутствие шаровых опор, так как кулак ступицы относительно каждого рычага лишь качается, и это позволяет использовать обычные сайлентблоки.

Принцип работы подвески

Независимо от того, из чего состоит подвеска автомобиля, все ее части связаны между собой, а их характеристики подбираются в комплексе. Рассмотрим простейший случай сжатия:

  • инерция кузова при наезде на неровность сжимает пружину, одновременно преодолевая сопротивление амортизатора;
  • поворотный кулак одновременно тянет нижний рычаг за нижнюю шаровую и, упираясь через верхнюю шаровую в верхний рычаг, приходит в движение по траектории, заданной соотношением длин рычагов.

Достаточно изменить лишь один параметр, и поведение подвески изменится. Например, более жесткий амортизатор не только снизит комфорт при аккуратном переезде неровностей, но и увеличит нагрузку на нижнюю шаровую, так как будет сильнее противодействовать движению рычага.

На практике же на работу подвески одного колеса будут оказывать влияние и все остальные. Поэтому мы рекомендуем устанавливать тюнинговые детали сразу комплектом от одного производителя. Например, представленная в нашем каталоге австралийская фирма Tough Dog предлагает и пружины (как под стандартные нагрузки, так и под увеличенные), и различные типы тюнинговых амортизаторов.

Настройка ходовой под конкретные условия эксплуатации также ведется в комплексе. К примеру, при установке более длинных пружин для лифтовки кузова потребуются и амортизаторы с увеличенным ходом, иначе при каждом ходе отбоя пружина будет полностью вытягивать шток амортизатора, заставляя его биться об верхнюю часть корпуса с направляющей втулкой и уплотнениями. Лифтовка проставками, изменяя углы наклона рычагов, может в буквальном смысле упереться в допустимые углы наклона пальцев шаровых опор, те начнут ударяться о корпуса, в результате ресурс шаровых упадет многократно.

По этой причине наиболее совершенными на сегодняшний день являются системы с пневматическими упругими элементами и регулируемыми амортизаторами. Управляющая ходовой электроника в зависимости от скорости может одновременно изменять и давление в баллоне, меняя дорожный просвет, и подстраивать демпфирование амортизаторов, делая их мягче на малой скорости и разбитой дороге или, напротив, жестче на высокой скорости.

Ни для кого не является секретом, что любой автомобиль имеет переднюю и заднюю подвески, представляющие собой совокупность амортизаторов пружин, рычагов. Подвеска обеспечивает плавность хода транспортного средства и оказывает непосредственное влияние на его динамические характеристики.

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта. Рассмотрим подробнее все виды подвесок автомобиля.

Двухрычажная подвеска

Данный вид подвески имеет короткий верхний рычаг и длинный нижний рычаг. Благодаря конфигурации поперечного рычага каждое колесо автомобиля независимо воспринимает неровности дороги, оставаясь в оптимальном вертикальном положении. Таким образом обеспечивается хорошее сцепление с дорогой и минимальный износ шин.

Подвеска МакФерсона

Подвеска МакФерсона — это подвеска, которая имеет в своем составе один рычаг, стабилизатор поперечной устойчивости, блок из пружинного элемента. В конструкцию подвески МакФерсона входит также телескопический амортизатор, который получил название «качающаяся свеча», так как во время движения колеса он может раскачиваться вверх и вниз. Несмотря на несовершенство конструкции, подвеска МакФерсона широко используется в современном автомобилестроении из-за технологичности и дешевизны.

Многорычажная подвеска

Данный вид подвески, во многом напоминающей двухрычажную, обеспечивает плавный ход и улучшенную управляемость транспортного средства. В конструкцию многорычажной подвески входят сайлент-блоки и шаровые шарниры, эффективно смягчающие удары во время преодоления автомобилем препятствий. Все элементы подвески закрепляют через сайлент-блоки на подрамнике. Таким образом удается улучшить шумоизоляцию машины от колес.

Независимая многорычажная подвеска обычно используется на авто представительского класса, которые отличаются улучшенной управляемостью и стабильным контактом колес с любым дорожным покрытием. Среди основных преимуществ многорычажной подвески можно выделить независимость колес машины друг от друга, низкую неподрессорную массу, независимую продольную и поперечную регулировки. Многорычажная подвеска отлично подходит для установки в схему 4×4.

Задняя зависимая подвеска

Подвеска, где роль упругих элементов исполняют цилиндрические винтовые пружины — это и есть задняя зависимая подвеска, которую часто устанавливают на «Жигули». Самым большим недостатком такого типа подвески является большой вес, который имеет балка заднего моста. Вес еще больше увеличивается, если задний мост является ведущим, так как на балке размещается редуктор, картер главной передачи. Это, в свою очередь, вызывает увеличение неподрессорных масс, что ухудшает плавность хода автомобиля и приводит к возникновению вибраций.


а — зависимая подвеска; б — независимая подвеска

Подвеска «Де Дион»

Данный вид подвески отличается «облегченным» задним мостом, так как картер отделяется от балки и прикрепляется непосредственно к кузову. Двигатель передает крутящий момент на ведущие колеса через полуоси, которые качаются на шарнирах угловых скоростей. Подвеска «Де Дион» может быть как зависимой, так и независимой. Главным недостатком зависимой подвески является «приседание» машины при старте. Во время торможения автомобиль начинает явно наклоняться вперед. Чтобы избежать такого эффекта, в зависимых подвесках используют специальные направляющие элементы.

Задняя полунезависимая подвеска

Полунезависимая задняя подвеска представляет собой два продольных рычага, соединенных посредине поперечиной. Задняя подвеска применяется только сзади, но на большинстве переднеприводных авто. Плюсы данной конструкции состоят в легкости монтажа, компактности, небольшом весе, уменьшенной неподрессорной массе, что в итоге положительно сказывается на кинематике колес. Единственным минусом задней полунезависимой подвески является то, что она может использоваться только на неведущих задних мостах.

Подвески грузовых автомобилей

Наиболее распространенным типом зависимой подвески является подвеска с поперечными или продольными рессорами и гидравлическими амортизаторами. Такой тип подвески широко используется на грузовиках, а также на некоторых внедорожниках. Этот вариант считается самым легким, так как мост размещают на продольных рессорах, которые крепят в кронштейнах кузова. Сразу же заметна очевидная простота подобной конструкции, которая и является главным преимуществом задней зависимой подвески, имеющим значение в первую очередь для производителя. Автомобилист получает только недостатки, заключающиеся в неэффективной работе рессор в качестве направляющих. Мягкость рессор отрицательно сказывается на управляемости автомобиля на высоких скоростях и на сцеплении шин с дорогой.

Подвески пикапов и внедорожников

Если говорить о внедорожниках и пикапах, то для данных типов автомобилей наиболее часто используют несколько типов подвесок:

Зависимую переднюю и заднюю подвески;
— независимую переднюю и независимую заднюю подвески;
— полностью независимую подвеску.

Среди наиболее распространенных задних подвесок внедорожников и пикапов встречаются пружинные и рессорные. Рессорные отличаются надежностью и простотой конструкции. Пружинные подвески конструктивно более сложны, но выделяются компактностью и мягкостью, поэтому устанавливаются на легких пикапах и внедорожниках. «Паркетники» обычно оборудуются независимыми рычажными задними подвесками. Что касается передней подвески внедорожников, то наиболее часто производители отдают предпочтение торсионным и независимым пружинным подвескам.

Подвески легковых автомобилей

Если говорить о легковых автомобилях, которые в основном имеют передние ведущие колеса, то в качестве передней подвески используется независимая подвеска Макферсона или независимая двухрычажная подвеска. Говоря же о задней подвеске, стоит заметить, что производители обычно выбирают независимую многорычажную либо полузависимую заднюю подвеску.

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

  • основные упругие элементы
  • дополнительные упругие элементы
  • направляющие устройства подвесок
  • демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.


Передняя подвеска на примере ВАЗ 2105

Передняя подвеска на примере автомобиля ВАЗ 2105

  1. подшипники ступицы переднего колеса;
  2. колпак ступицы;
  3. регулировочная гайка;
  4. шайба;
  5. цапфа поворотного пальца;
  6. ступица колеса;
  7. сальник;
  8. тормозной диск;
  9. поворотный кулак;
  10. верхний рычаг подвески;
  11. корпус подшипника верхней опоры;
  12. буфер хода сжатия;
  13. ось верхнего рычага подвески;
  14. кронштейн крепления штанги стабилизатора;
  15. подушка штанги стабилизатора;
  16. штанга стабилизатора;
  17. ось нижнего рычага;
  18. подушка штанги стабилизатора;
  19. пружина подвески;
  20. обойма крепления штанги амортизатора;
  21. амортизатор;
  22. корпус подшипника нижней опоры;
  23. нижний рычаг подвески.

С непрерывным развитием технологий, современные автомобили с каждым годом становятся все сложнее. Это утверждение касается всех без исключения систем и механизмов, в том числе и подвески транспортного средства. Подвески выпускаемых сегодня автомобилей – это довольно сложное устройство, сочетающее в себе сотни деталей.

Элементами многих автомобильных подвесок управляет компьютер (электронный способ), который фиксирует все показания датчиков и, при необходимости, способен мгновенно изменять характеристики автомобиля. Эволюция подвески, в значительной мере, поспособствовала тому, что мы с Вами можем ездить на более комфортных и безопасных машинах, однако, основные задачи, которые выполняла и выполняет автомобильная подвеска, остались неизменными еще со времен карет и конных экипажей. Давайте же выясним, в чем именно заслуга данных механизмов, и какую роль играет задняя подвеска в жизнедеятельности транспортного средства.

1. Назначение задней подвески

Автомобильной подвеской называют устройство, обеспечивающее упругое сцепление колес машины с несущей конструкцией кузова. Кроме того, подвеска регулирует положение корпуса транспортного средства в процессе движения и способствует уменьшению нагрузки на колеса. В современном автомобильном мире существует большой выбор различных типов автомобильных подвесок, самыми популярными из которых есть пружинные, пневматические, рессорные и

Данный элемент берет участие во всех процессах, которые происходят между дорожным покрытием и автомобилем. Поэтому, все конструктивные изменения и усовершенствования устройства подвески, направлялись на улучшение определенных эксплуатационных качеств, к которым прежде всего относятся:

Комфортные условия передвижения. Представьте себе, что Вы едете в соседний город на карете с деревянными колесами, каково Ваше чувство? Понятное дело, что преодолеть несколько сотен километров на современном автомобиле куда более приятно, даже несмотря на качество теперешних дорог, которые в отдельных местах, кажется, не менялись со времен тех самых конных экипажей. Именно благодаря функционированию подвески, стало возможным добиться оптимальной плавности передвижения, устранения лишних колебаний кузова и толчков от неровностей дороги.

Уровень управляемости автомобиля, характеризующийся правильной реакцией колес на «команды» рулевого колеса. А ведь возможность менять направление (поворачивать), также появилась благодаря подвеске (если быть конкретнее, то передней). Особую актуальность, точность и удобство маневрирования, приобрели с началом роста скоростей: чем выше становится скорость, тем сильнее меняется поведение транспортного средства при повороте руля.

Безопасность пассажиров транспортного средства. В конструкцию , входят одни из самых активно подвижных деталей машины, а значит, безопасность передвижения напрямую зависит от ее характеристик.

В основном, подвеска переднеприводных автомобилей — полунезависимая и находится на задних колесах, располагаясь на эластичной «П» образной балке. Тоесть, она состоит из двух продольных рычагов, один из концов которых закреплен на кузове, а на втором размещены колеса. Продольные рычаги соединяются между собой поперечной балкой, что и предает подвеске вид буквы «П». Данный тип задней подвески имеет самую оптимальную кинематику колес, при чем, обладает компактностью и простотой, однако, ее конструкция не позволяет передавать крутящий момент на задние колеса, поэтому полунезависимый вариант задней подвески применяется на большинстве переднеприводных автомобилей.

Он имеет следующие преимущества:

— простую конструкцию;

Высокий уровень жесткости в поперечном направлении;

Небольшую массу;

Возможность изменения характеристик в следствии изменений поперечного сечения балки.

Однако, как любая система, полунезависимая подвеска имеет и некоторые недостатки, выражающиеся в неоптимальном изменении развала колес и особых требованиях к геометрическим показателям днища кузова в местах крепления.

Как правило, устройство задней подвески всегда проще передней. На основной массе автомобилей, задние колеса не способны менять угол поворота, а это значит, что конструктивная сторона задней подвески должна предусматривать лишь вертикальное перемещение колеса.

Однако, состояние задней подвески прямо влияет на безопасность движения транспортного средства и на комфортность управления им. Поэтому, стоит помнить, что от регулярной диагностики задней подвески и от своевременного проведения ремонта ее деталей, зависит, сможете ли Вы избежать более серьезных проблем в дальнейшем. Иногда, это касается даже сохранности жизней водителя и пассажиров.

Кроме полунезависимой подвески, в недорогих моделях автомобилей, часто используется зависимая задняя подвеска. В этом варианте, колеса между собой соединяются посредством балки заднего моста, которая, в свою очередь, крепится к автомобильному кузову продольными рычагами. Если на заднюю часть автомобиля с таким типом подвески оказать повышенную нагрузку, то могут появится незначительные нарушения плавности хода и легкие вибрации. Это считается главным недостатком зависимой задней подвески.

2. Виды задней подвески и принцип их работы

Задняя подвеска автомобилей имеет довольно широкий вариативный ряд, но сейчас мы рассмотрим только наиболее распространенные и известные его виды. Подвеска «Де Дион». Данный вид задней подвески был изобретен больше столетия назад, однако, успешно используется и в наше время. В тех случаях, когда из-за финансового вопроса или компоновочных соображений инженерам приходится отказываться от независимых подвесок, старая система «де Дион», приходится как нельзя кстати. Ее конструкция имеет следующий вид: картер главной передачи крепится к поперечной балке рамы или к кузову, а привод колес выполняется при помощи полуосей, размещенных на шарнирах. Соединение колес между собой осуществляется с помощью балки.

Технически, подвеска считается зависимой, но благодаря креплению массивной главной передачи (крепится отдельно от моста), неподрессоренная масса значительно снижается. Со временем, непрерывное желание инженеров избавить задний мост от лишней нагрузки, привело к усовершенствованию конструкции и в наше время мы можем наблюдать как зависимый ее вариант, так и независимый. Так, к примеру, в автомобиле Mercedes R-класса, инженеры смогли успешно объединить достоинства различных схем: корпус главной передачи оказался закрепленным на подрамнике; колеса — подвешенными на пяти рычагах и приводящимися в движение при помощи качающихся полуосей; а роль упругих элементов, в такой конструкции, выполняют пневматические стойки.

Зависимая подвеска является ровесницей всего автомобилестроения, которая вместе с ним, прошла различные этапы совершенствования и успешно дошла до наших дней. Однако, в мире стремительного развития современных технологий, она с каждым годом все больше становится лишь частью истории. Дело в том, что мосты, которые жестко связывают колеса, сегодня используются разве что на классических внедорожниках, к которым относятся такие автомобили как УАЗ, Jeep или Nissan Patrol. Еще реже, их можно встретить на легковых автомобилях отечественного производства, разработанных более полувека назад (Волгах или Жигулях).

Основной минус применения подвески этого типа очевиден: исходя из конструкции, перемещение одного колеса передается и другому, в результате чего появляются резонансные колебания колес в поперечной плоскости (так называемый эффект «Шимми»), что не только вредит комфорту, но и существенно сказывается на управляемости транспортного средства.

Гидропневматическая подвеска. Задний вариант такого устройства аналогичен переднему и обозначает вид автомобильной подвески, в работе которой используются упругие элементы гидропневматического типа. Родоначальником такой системы стала компания Citroen, впервые применившая ее на своих автомобилях еще в далеком 1954 году. Результатом ее дальнейших разработок являются активные подвески Hydractive, использующиеся французской компанией и по сей день. Первое поколение (Hydractive 1) появились в 1989 году. Принцип работы и конструкция таких устройств следующая: когда гидропневматические цилиндры нагнетают жидкость в упругие элементы (сферы), гидроэлектронный блок контролирует ее количество и давление.

Между цилиндрами и упругими элементами располагается амортизационный клапан, через который, при возникновении колебаний кузова, проходит жидкость, способствующая их затуханию. При мягком режиме, все гидропневматические упругие элементы объединяются между собой, а объем газа находится на максимальном уровне. Давление в сферах поддерживается в рамках необходимых показателей и крены машины (ее отклонения от вертикального положения при езде, чаще всего, вызванное неровностями дороги) компенсируются.

Когда появляется необходимость активации жесткого режима подвески, напряжение подается системой управления автоматическим путем, после чего, стойки передней подвески, цилиндры и дополнительные упругие элементы (размещены на регуляторах жесткости), по отношению друг к другу, оказываются в изолированном положении. Когда транспортное средство поворачивает, может меняться жесткость отдельной сферы, в то время как при прямолинейном движении, изменения касаются всей системы.

Многорычажная подвеска. Первый серийный автомобиль с многорычажной подвеской, увидел мир в 1961 году и это был Jaguar E-type. Со временем, полученный успех решили закрепить применением данного типа и на передней оси автомобиля (например, отдельные модели Audi). Использование многорычажной подвески обеспечивает автомобилю невероятную плавность движения, отличную управляемость, а заодно способствует снижению шума.

Начиная с 1980-х годов, инженеры компании Mercedes Benz, вместо пары сдвоенных, стали применять на своих автомобилях пять раздельных рычагов: два из них держат колесо, а остальные три обеспечивают ему необходимое положение в вертикальной и горизонтальной плоскостях. В сравнении с более простой двухрычажной подвеской, многорычажный вариант просто находка для максимально удачной компоновки узлов и агрегатов. Более того, имея возможность менять размеры и форму рычагов, можно намного точнее устанавливать необходимые характеристики подвески, а благодаря эластокинематике (законам кинематики любой подвески, которая имеет в своем составе эластические элементы) задняя подвеска обладает еще и подруливающим эффектом на поворотах.

Как правило, оценивая подвеску транспортного средства, большинство автолюбителей, в первую очередь, обращают свое внимание на такие ее свойства как уровень управляемости, комфортность, и устойчивость (в зависимости от приоритетов последовательность может быть другой). Поэтому, им абсолютно все равно, какой тип подвески установлен на их автомобиле и какая у него конструкция, главное, чтоб он просто соответствовал всем необходимым требованиям.

В принципе, оно и правильно, ведь выбор типа подвески, расчет ее геометрических параметров и технических возможностей отдельных составляющих – это задача инженеров. При разработке и конструировании, транспортное средство проходит массу всевозможных расчетов, тестов и испытаний, а значит, подвеска стандартного автомобиля уже обладает оптимальными потребительскими характеристиками, удовлетворяющими требования большинства клиентов.

3. Стабилизатор торсионного типа

Современные легковые автомобили могут оборудоваться одним из двух основных видов стабилизаторов – рычажным или торсионным. Рычажные стабилизаторы (часто называемые «реактивными тягами») имеют вид полой трубы, на концах которой размещены крепления с сайлентблоками (являют собой резинометаллические шарниры). Они устанавливаются между креплениями кулака с одной стороны и посадочным местом на кузове с другой. Из-за жесткой фиксации и пружин, установка стабилизатора позволяет создать некий треугольник, сторонами которого есть амортизатор (пружина), мост (балка) и, соответственно, сам стабилизатор.

Торсионный стабилизатор выступает основной частью автомобильной подвески, соединяющей колеса при помощи торсионного элемента. На сегодняшний день, многие автовладельцы считают торсионный стабилизатор практически незаменимым элементом разных видов подвесок легковых машин. Его крепление может выполнятся как на передних, так и на задних осях транспортных средств, однако, на автомобилях, где в роли задней подвески выступает балка, стабилизатор не применяется, а выполнением его функций занимается сама подвеска.

С технической стороны вопроса, стабилизатор – это стержень с круглым сечением, по форме напоминающий букву «П». Обычно, он изготавливается из хорошо обработанной пружинной стали и размещается под кузовом в горизонтальном направлении (поперек). К кузову, деталь крепится в двух местах, а для фиксации используются резиновые втулки, способствующие ее вращению.

Как правило, форма торсионного стабилизатора учитывает размещение всех автомобильных агрегатов, расположенных под днищем кузова. Когда на одной из сторон автомобиля между днищем кузова и нижней частью подвески меняется расстояние, размещение креплений стабилизатора несколько смещается, что вызывает изгиб торсиона. Чем существеннее разница высот, тем сильнее идет сопротивление торсиона, благодаря чему стабилизирующий эффект отличается большей плавностью (по сравнению с рычажным стабилизатором). Поэтому, чаще всего, его устанавливают на переднюю подвеску.

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

  1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
  2. Передача крутящего момента от двигателя и основной несущей силы.
  3. Обеспечение необходимой плавности хода.
  4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько. Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

  1. Элементы, обеспечивающие упругость.
  2. Направляющие элементы.
  3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры . Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

  • верхней и нижней проушин, предназначенных для крепления всего амортизатора;
  • защитного кожуха;
  • цилиндра;
  • штока;
  • поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

Типы подвесок автомобиля – что это такое, особенности устройства, виды и применение

Зачастую наши дороги настолько не могут похвастаться ровным покрытием. Чтобы немного сгладить ощущения от неожиданных кочек и ям, были придуманы подвески. Они осуществляют связь между кузовом, передними и задними колёсами, уменьшают вибрацию.

Разные подвески выполняют одну и ту же функцию, но отличаются своей конструкцией. Существует мнение, что одни подвески лучше использовать в спортивных машинах, другие — в компактных авто. Так как же устроена автомобильная подвеска, и какие ее виды существуют?

Устройство подвески

Элементы конструкции подвески:

  • гасящее устройство;
  • направляющий элемент;
  • опора колеса;
  • упругий элемент;
  • детали крепления;
  • стабилизатор поперечной устойчивости.

Один элемент может выполнять несколько функций, к примеру, многолистовая рессора служит и упругим элементом, и направляющим, и амортизатором. В современных автомобилях функции составляющих распределены, а сами составляющие имеют сложную конструкцию.

Элемент обеспечения упругости выравнивает связь между кузовом и дорогой. В этом участвуют рессоры, пружины и торсионы. >Пружины могут быть одинакового диаметра с обеих сторон, и иметь одинаковый диаметр прутка. Пружины, у которых диаметр разный, называют пружинами с переменной жесткостью. В центр пружины помещают резиновый отбойник, который помогает сгладить неровности в случае полного сжатия пружины.

Что можно сказать о рессорах? Рессоры — это стянутые между собой металлические полосы разной длины. Рессоры бывают:

  • листовые (эллиптические, полуэллиптические, 3/4-эллиптические, четверть-эллиптические, поперечные),
  • торсионные,
  • пружинные.

Торсионы представляют собой металлическую трубу, в которой находятся скручивающиеся стержни. Они ограничены амортизаторами, поэтому действуют усилием на раскручивание.

Сюда же можно добавить пневматический и гидропневматический элементы. В основе первого лежит применение особенностей воздуха. Второй представляет собой герметичный баллон, в котором содержится газ и рабочая жидкость. В дороге он поднимает либо опускает кузов.

Элементы распределения направления силы выполняют функции равномерного распределения колёс относительно кузова, прикрепляют подвеску и передают кузову усилие. Представляют собой сдвоенные рычаги, а также рычаги поперечной и продольной установки.

Амортизатор (гасящий элемент) служит для снижения вибраций и имеет конструкцию металлической трубки. Амортизаторы делятся на однотрубные и двухтрубные. По действию различают газомасляный, масляный и пневматический амортизаторы.

Подвеска автомобиля

При помощи резинометаллических втулок, болтовых соединений и шаровых опор происходит крепление элементов. Для распределения нагрузки по бокам на поворотах применяется штанга, которая присоединяет рычаги колёс, что и представляет собой элемент стабилизации поперечной устойчивости.

Типы подвески

В первую очередь все подвески можно поделить на зависимые и независимые.

Видео о типах подвески автомобиля:

Зависимая подвеска

Представляет собой плотное совмещение противоположных колёс при помощи жёсткой балки. В случае перемены положения одного колеса происходит смещение и второго. Широко используется на протяжении многих лет. Упругими элементами и направляющими сначала выступали рессоры, но на современных моделях их функцию заменяют два продольных рычага, а боковые силы приходятся на поперечную тягу Панара.

Стоит обратить внимание на ряд преимуществ такой конструкции, которые не сразу бросаются в глаза. К ним можно отнести:

  • малый вес;
  • постоянство колеи и развала;
  • высокий центр поперечного крыла.

Такая подвеска выгодно отличается тем, что имеет хорошее сцепление с дорогой на прямой поверхности при любых условиях. К минусам можно отнести вероятность заносов на поворотах. Также сцепление падает, если возникает яма на пути одного колеса. Управлять автомобилем сложно из-за тяги Панара. Так как скрещиваются продольные рычаги, осуществлять поворот тяжело.

Зависимая подвеска применяется чаще всего в качестве задней подвески во внедорожниках и в грузовых моделях.

Независимая подвеска

Имеет независимую связь между колёсами и более сложную конструкцию. Примером служит подвеска на продольных рычагах.

Колесо присоединяется к рычагу и крепится шарнирами к кузову. При этом довольно прочный продольный рычаг с широкой опорной базой обуславливает чёткую параллельность колёс. Втулки уменьшают удары, наклоны на поворотах происходят одновременно с кузовом, центр крена располагается вровень с дорогой. Автомобиль стабильно управляем на прямой дороге, но при повороте скорость надо занижать.

Независимая подвеска

Торсионно-рычажная

Такая полузависимая подвеска объединяет предыдущие две. Торсион применяется в такой подвеске в качестве элемента упругости. С одной стороны торсион закреплён на раме, с другой — на движущем элементе. Торсионная балка работает под давлением от скручивания. Сечение торсиона может быть квадратным или круглым.

Такая подвеска привлекает компактностью и удачно используется в небольших автомобилях, хотя в этом случае центр крена находится ниже, чем при использовании зависимой подвески. При такой подвеске колесо более наклоняется к внешнему повороту.

Макферсон

Распространенный тип ходовой. Другие названия — «подвеска Чемпена» и «качающаяся свеча». Так как моторные отсеки относительно небольшие, небольшие размеры дают макферсону преимущество.

Макферсон применяется и на передних, и на задних колёсах. Изготовление его дешево, он компактен, обладает большим расстоянием между опорными узлами (это снижает силы там, где крепится кузов).

Минусы этого устройства. Развал меняется, если большой ход, присутствуют дорожные шумы, возникает трение между штоком и направляющей. Конструкция больше подходит для хороших дорог, потому что на брызговик крыла и кузов происходит передача усилия, и это особенно заметно на кочках.

Двухрычажная

Еще в 30-е годы такая подвеска применялась на спортивных автомобилях. Два поперечных рычага крепятся к кузову или подрамнику. При такой конструкции комфортно регулировать угол наклона рычага, определяя высоту крена, менять развал и колею. Колёса имеют возможность быть независимо вертикальными при преодолении неровностей.

Недостатком является, пожалуй, большое количество элементов.

Двухрычажная подвеска

Многорычажная

Эта подвеска унаследовала лучшие качества двухрычажной предшественницы: плавность автомобиля и лёгкость в управлении. В легковой машине многорычажная подвеска располагается на задней оси. Модели Audi используют многорычажный механизм на передней оси. Чаще всего такая технология применяется в дорогих моделях.

Дороговизна изготовления перекрывается отсутствием шума и удобством управления. Являясь следующей ступенькой развития после двухрычажной, такая подвеска имеет в устройстве не менее четырёх рычагов, что обеспечивает независимость продольной и поперечной регулировки. Механизм состоит из подрамника, поперечного, продольного рычага, ступичной опоры, амортизатора, пружины и стабилизатора поперечной устойчивости.

Недостатком считается не самая лучшая фильтрация неровностей и сложность конструкции.

Ваш выбор

В заключение хотелось бы выбрать самую надежную подвеску. Однако однозначно выделить какую-то конструкцию нельзя, каждая обладает рядом положительных и отрицательных качеств. Двухрычажные и многорычажные подвески более универсальны. Макферсон лидирует по кинематике. Зависимая подвеска требует специфических условий и подойдет не всегда. Внедорожники с зависимой подвеской будут чувствовать себя увереннее на небольшой скорости на асфальтированной дороге. Выбор зависит от модели, целей, для которых выбран автомобиль, предпочтений и навыков водителя и финансовых возможностей.

Независимая подвеска. Виды независимой подвески автомобиля.

В первой части материала мы рассказали о существующих видах подвесок, и подробно остановились на видах зависимой подвески. Сегодня же мы поведаем о видах независимой подвески.

Итак, видов независимых подвесок – девять, причем, у двух из них есть по несколько разновидностей.

Первый вид подвески такого типа – с качающимися полуосями. Уже из самого названия понятно, что основными элементами конструкции такой подвески выступают полуоси. На их внутренних концах имеются шарниры, при помощи которых полуоси прикреплены к главной передаче с дифференциалом. Внешние концы полуосей прочно сочленены с колесами. Упругими элементами в таких подвесках служат рессоры или пружины. Особенность этой конструкции независимой подвески в том, что при наезде на препятствие колесо всегда сохраняет свое перпендикулярное размещение относительно полуоси, а силы реакции дороги гасят сами полуоси и их шарниры.

Двухшарнирная подвеска с качающимися полуосями.

В некоторых подвидах такой независимой подвески используются поперечные или продольные рычаги, которые играют роль «гасителей» сил реакции дороги. Как правило, конструкцию такой подвески применяли на заднем мосту для заднеприводных автомобилей. Такие подвески устанавливались на автомобили марок Ford, Mercedes-Benz и Chevrolet середины ХХ века. В СССР подобная подвеска устанавливалась на автомобили ЗАЗ. К достоинствам подвески с качающимися полуосями относят простоту конструкции, дешевизну обслуживания и ремонта. К недостаткам – большие колебания колеи и развала при наезде на препятствия. Эти недостатки особенно проявлялись при езде со скоростью свыше 60 км/час, что негативно влияло на управляемость автомобилем.

Второй вид независимой подвески – на продольных рычагах. Эта подвеска имеет два подвида: пружинный (упругие элементы – пружины) и торсионный (упругие элементы – торсионы). Особенность конструкции подвески заключается в расположении колес на продольных рычагах, которые подвижно прикреплены к кузову или раме автомобиля. Такой вид подвески устанавливался на задние мосты автомобилей марок Citroen, Austin, на мотороллеры и небольшие прицепы.

Независимая подвеска на продольных рычагах

Плюсами такого типа подвески являются простота ее конструкции, которая, в свою очередь (особенно в торсионном подвиде), позволяла сделать пол автомобиля плоским, и дешевизна изготовления, ремонта и обслуживания. Минусов у нее больше: значительные изменения параметров колесной базы при движении, большие крены в поворотах (из-за низкого центра крена).

Третий вид независимой подвески – на косых рычагах. По своей конструкции она напоминает подвеску на продольных рычагах, с тем отличием, что в ней оси качания рычагов находятся под косым углом. Она, в свою очередь, делится на два подвида: с одношарнирными полуосями с диагональными рычагами (расположены под углом 45 градусов) и двухшарнирными полуосями с косыми рычагами (шарниры расположены с обоих концов полуосей). Этот вид подвески в основном устанавливался на заднюю ось (на авто такие марок как Ford, Mercedes-Benz, Opel, Porsche, Fiat и ЗАЗ), с подвеской на косых рычагах на передней оси изготавливался Trabant. Преимуществами такой подвески, по сравнению с подвеской на продольных рычагах, являлось уменьшение колебаний параметров колесной базы, кренов автомобиля в повороте. К недостаткам этого вида подвески относится сильное изменение схождения и развала колес, высокий центр крена (для подвида с одношарнирными полуосями).

Четвертый вид независимой подвески – на продольных и поперечных рычагах. В конструкции этой подвески используется направляющая стойка, в которой, чтобы разгрузить брызговик крыла, применяется продольный рычаг, принимающий на себя верхние опорные усилия. Этот вид подвески громоздок, сложен в конструкционном плане, а потому непопулярен. Такую подвеску имели автомобили марки Rover, Glas. Как таковых преимуществ у подвески на продольных и поперечных рычагах мало: это большое расстояние по высоте межу опорными узлами (уменьшает влияние сил на крепления подвески к кузову) и вариативность конструктивных ходов подвески. К недостаткам относят сложность конструкции (большое количество деталей – шарниров, рычагов), большие габариты, плохие параметры кинематики (значительное изменение угла развала при больших ходах подвески).

Пятый вид независимой подвески – на двойных продольных рычагах. Особенность ее конструкции в том, что с каждой стороны у оси есть два продольных рычага, которые объединяются расположенными поперечно торсионами, играющими роль упругих элементов подвески. Как правило, такая подвеска устанавливалась на переднюю ось заднемоторных автомобилей марки Volkswagen и Porsche начала — середины ХХ века. Плюсы такой подвески: компактность, возможность вынесения вперед передней части кузова автомобиля (что положительно сказывалось на комфорте водителя и переднего пассажира). Минусы: изменение параметров колесной базы при наезде на препятствия, большая масса рычагов (увеличивает вес авто).

Шестой вид подвески – на двойных поперечных рычагах. Она, в зависимости от используемых упругих элементов, делится на пять подвидов: пружинный, торсионный, рессорный, гидропневматический и пневматический. Общность этой конструкции для всех подвидов заключается в наличии поперечных рычагов, которые своими внутренними концами подвижно сочленены с кузовом или рамой машины, а внутренними – с поворотной (для передней подвески, с шаровыми шарнирами с двумя степенями свободы) и неповоротной (для задней подвески, с цилиндрическими шарнирами с одной степенью свободы) стойкой. Верхний рычаг в такой подвеске короче, чем нижний, располагаться они могут как параллельно друг другу, так и под некоторым углом.

Пружинная подвеска на двойных поперечных рычагах в своей конструкции имеет витые пружины, играющие роль упругого элемента.

Схема подвески на двойных поперечных рычагах

Они располагаются между поперечными рычагами, либо над верхним рычагом с упором на брызговик крыла. Такую конструкцию подвески имеют автомобили марки Jaguar.

Торсионная подвеска на двойных поперечных рычагах в качестве упругого элемента имеет продольные торсионы, крепящиеся к нижним рычагам. В этом подвиде подвески они могут крепиться как продольно, так и поперечно. С такой подвеской производились автомобили марок Packard, Chrysler, Fiat, Simka и ЗИЛ.

Рессорная подвеска в качестве упругого элемента использует рессоры, которые располагаются поперечно двойным рычагам.

Рессорная подвеска

На автомобили устанавливались подвески с одной, двумя, четырьмя рессорами, которые крепились в одной либо двух точках. Также в первой половине ХХ века производились автомобили, которые имели четыре полурессоры (по две с каждой стороны борта), располагавшиеся поперечно. Рессорную конструкцию подвески имели автомобили Tatra, Fiat, Ford, Autobianci, Chevrolet, Lancia, Packard.

В гидропневматическом и пневматическом подвиде независимой подвески на двойных поперечных рычагах роль упругих элементов играют пневматические баллоны или гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов. Пневматическую подвеску на двойных поперечных рычагах имели автомобили марок Mercedes-Benz, Austin, а гидропневматические подвески были распространены у моделей компании Citroen.

Подвеска на двойных рычагах

Преимущества независимой подвески на двойных поперечных рычагах выражаются в конструкционном и функциональном аспектах. Конструкция такой подвески уникальна тем, что все ее элементы могут крепиться к специальной поперечине, которая жестко вмонтирована в кузов или раму. Таким образом, при ремонте эту подвеску можно снять полностью как отдельный агрегат для ремонта или замены. Функциональное преимущество заключается в том, что выбирая определенную геометрию размещения рычагов, можно жестко задать любые необходимые установочные параметры подвески. Это способствует высокой степени управляемости автомобилем, из-за чего подвески с двойными поперечными рычагами зачастую используют в спортивных автомобилях.

Седьмой вид независимой подвески – «свечная». Она стала конструкционным предтечей подвески МакФерсона. В конструкции этого вида подвески применяется жесткая рама, на которую насажен поворотный кулак. Сверху он подпирается пружиной или рессорой. При наезде на препятствие поворотный кулак скользит по раме вверх и вниз, обеспечивая подрессоривание. Сегодня эту подвеску имеют только спортивные автомобили компании Morgan, наиболее широкой распространение такой вид имел в начале ХХ века. К плюсам этой подвески можно отнести простоту и компактность конструкции, небольшой вес, высокую надежность. К минусам – большие продольные колебания.

Восьмой вид независимой подвески – подвеска МакФерсона. В ее конструкции используются амортизационные стойки, а упругим элементом выступает витая пружина.

Подвеска МакФерсон (McPherson)

Устанавливается преимущественно на переднюю ось. Более подробно конструкцию, плюсы и минусы этой подвески мы рассмотрим в отдельном материале. Устанавливается подвеска МакФерсон на большинстве современных легковых автомобилей.

Девятый вид независимой (полузависимой) подвески – торсионно-рычажная, сочетающая в своей конструкции два продольных рычага и торсионную скручиваемую балку. Этот вид подвески использовался на задней оси переднеприводных автомобилей. Разработали торсионно-рычажную подвеску в компании Audi, на моделях которой она устанавливалась в 1970-90-х годах.

Торсионно-рычажная (полузависимая)

Сегодня такую подвеску изредка используют на бюджетных моделях китайские компании. К преимуществам такой подвески относится их долговечность и надежность, относительная простота конструкции. К минусам – жесткость, что сказывается на комфорте пассажиров заднего ряда автомобиля, предрасположенность к кренам в повороте (из-за низкого расположения центра крена).

Что такое подвеска и виды ее диагностики

Подвеска считается важным узлом в любом автомобильном средстве. Она состоит из большинства рабочих элементов, которые связаны между собой. Подвеска отвечает за эластическую надежную связь транспортного средства с мостами и конкретно с колесиками, при этом смягчая любой удар при езде по неровной дороге. Единичные виды подвесок могут включать стабилизатор поперечной устойчивости. Естественным образом детали инициируют постепенно выходить из строя. Водители со стажем предпочитают не дожидаться совершенного выхода из строя автомобиля, а периодически проводят плановую диагностику в лучших СТО своего нашего города.
Виды диагностики подвески:
1. Компьютерная — используется лишь для авто с виртуальными системами управления. То есть данный вид исследования совершенно неприменим для давнопрошедших моделей.
2. Вибростенд — имитирует для подвески условия, приближённые к «боевым», т.е. отечественно-дорожным. Обученные специалисты всё чаще приходят к мнению, что диагностика на вибростенде даёт общее представление о параметрах состояния подвески, которые не имеют практической ценности. Вибростенд всегда покажет неисправность, т.к. его показатели сравнивают с производственными параметрами.
3. Ручная диагностика — это проверенно-всенародный способ, когда мы своими глазами видим и руками чувствуем: включение или люфт деталей подвески. Конечно же, производителями иномарок, такой вид диагностики и ремонта подвески не приветствуется. Но, мастера, которых осталось не так уж и много, по разным стукам и «грюкам» лучше вибростенда определяются, где и какой ремонтные работы подвески необходим. Вот и мы пользуемся дряхлым, ремонт подвески транспортного средства.
Когда делается ремонт подвески транспортного средства?
От постоянных ударов колёс о пересеченный дорожного покрытия, подвижные узлы и элементы ходовой части машины сильно изнашиваются, приходя со временем в полную негодность. В зависимости от характера пилотирования и частоты эксплуатации авто, подвеска может проходить разное количество километров пробега. А необходимость в её ремонте появляется при следующих характерных симптомах:
— появление люфта рулевого колеса;
— наличие типичных скрипов и стуков в области дна или колёс;
— невозможность ехать по прямой траектории, без многократного контроля руля;
— неравномерный износ резины;
— увеличенный тормозной путь.
Вышеперечисленные свойства неисправности подвески считаются разнесенными, и в некоторых случаях они могут проявляться иначе. А для точного определения поломки понадобится диагностика подвески.



Подвеска автомобиля

Подвеска автомобиля, являясь целой группой узлов и механизмов, наверное, самая ремонтируемая часть авто. Отвечает подвеска за выполнение сразу нескольких функций. В первую очередь, она является звеном, которое гибкими элементами крепления эластично и упруго соединяет кузов автомобиля с колесами. Подвеска отвечает за передачу направления движения от руля на передние колеса, снижает динамическую нагрузку и амортизирует вибрации и колебания, передающиеся от неровностей дорожной поверхности на кузов автомобиля.

Кузов автомобиля соединяется с колесами с помощью рычагов подвески. Благодаря использованию рычагов обеспечивается ограниченное пружиной вертикальное передвижение и передача усилий колес на раму. Рычаги подвески имеют несколько разновидностей: продольные, поперечные, диагональные, треугольные и стержневые.

Наклон автомобиля, появляющийся при прохождении поворота, снижается благодаря равномерному распределению веса на все колеса, который обеспечивается стабилизатором поперечной устойчивости.

Конструкция подвески любого автомобиля соединяет в себе два основных элемента – рессорную часть и амортизационное оборудование.
Наиболее частыми неисправностями рессорной части можно назвать механические повреждения и растяжение пружин. Проблемам же в работе амортизаторов способствует езда по плохим дорогам. Сложности в работе любой из этих двух систем нарушают нормальное функционирование подвески.

В зависимости от конструктивных особенностей различается зависимую и независимую подвеску.
Зависимая подвеска соединяет колеса автомобиля с помощью жесткой балки, называемой мостом.
Высокая надежность обеспечивается простотой конструкции.

Независимая подвеска включает в себя рычаги, связывающие подвешенную часть автомобиля с колесами. В этом случае колеса, не связанные между собой перемещаются независимо друг от друга.

Подвеска автомобиля должна проходить регулярную диагностику. Эта необходимо для обеспечения безопасности во время движения. При необходимости должен проводится своевременный ремонт.

При замене деталей подвески в обязательном порядке меняются обе парные детали.

Основные неисправности подвески:

  • Нарушения развала-схождения;
  • Снижение жесткости рессор;
  • Повышенный ход руля;
  • Износ шаровых опор и подшипников;
  • Износ резиновых уплотнителей.

После выполнения ремонтных работ подвески, так-же проводится и ее регулировка.

Что такое приостановка в науке? — Определение, типы и примеры — Видео и стенограмма урока

Диаграмма 2: Иллюстрация неоднородной смеси на примере песчаной воды

Внешний вид суспензий

Как визуально определить, что раствор приостановлен? Один из способов узнать это — взглянуть на физические характеристики. Однородные растворы (например, вода, молоко) имеют однородный цвет, что означает, что вы не увидите плавающих в жидкости частиц.Суспензии (гетерогенные растворы) неоднородны по цвету и иногда выглядят мутными или мутными, как мутная вода. Вы обязательно увидите частицы, плавающие во взвешенном растворе.

Попробуйте дома. Вы можете приготовить смесь из любой жидкости и твердого вещества, которую захотите, а затем оставьте на несколько дней. Если вы видите частицы, осевшие на дне раствора, вы будете знать, что раствор суспензии смотрит вам прямо в лицо. Если вы видите ноль частиц, вы можете быть вполне уверены в том, что вынесете вердикт, что это раствор, гомогенный раствор, который должен быть химически правильным.’

Специальный тип суспензии: эмульсии

Возвращаясь к нашей технологической схеме на диаграмме 1, эмульсии относятся к категории суспензий. Вам может быть интересно, что такое эмульсия и какое отношение она имеет к суспензиям? Что ж, давайте обсудим, что такое эмульсии, а затем воспользуемся этой информацией, чтобы понять, почему эмульсии представляют собой особый тип суспензии.

Эмульсия — это раствор, состоящий из смеси двух жидкостей, которые не смешиваются друг с другом.Несмешиваемый относится к двум веществам, которые нельзя смешивать. Когда вы встряхиваете и перемешиваете раствор, содержащий две несмешивающиеся жидкости, в конечном итоге смешанный раствор осядет, образуя два разных жидких слоя.

Напомним, что в суспензии твердые частицы не растворяются в жидком растворе. Эта концепция физического разделения или отсутствия растворения в растворе также встречается с эмульсиями. Единственное отличие состоит в том, что для эмульсий исходные вещества, используемые для смешивания, не совпадают.В эмульсиях используются только жидкости. Суспензии используют твердые и жидкие.

Допустим, вы смешиваете масло и воду в бутылке. Оба являются жидкими растворами. Вы встряхиваете эту бутылку, пока лицо не посинет, но после оседания этот стойкий масляный слой отказывается растворяться в водном слое. Другими словами, слои остаются физически отделенными друг от друга. Это решение типа подвески? Определенно! Хотя твердое вещество не смешивалось с жидким раствором, процесс физического разделения двух слоев происходит как с суспензиями, так и с эмульсиями.

Примеры подвески

На диаграмме 3 наглядно показаны 2 различных примера подвески. Домашний лимонад — первый пример. Мякоть, которую вы видите плавающей в вашем любимом свежевыжатом лимонаде, делает этот раствор разновидностью суспензии. Не растворяясь, мякоть остается взвешенной в растворе лимонада.

Диаграмма 3: Примеры приостановленных решений

Второй пример — соленая вода.Перед добавлением соли вода представляет собой прозрачный раствор. Однако, что очень характерно для суспензий, добавление соли дает мутный раствор. Если присмотреться, частицы соли осели на дно стакана.

Резюме урока

Суспензия в науке относится к смеси, в которой твердые частицы не растворяются в жидком растворе. Эти типы смесей обозначаются как гетерогенные . Гомогенные смеси являются результатом равномерного распределения частиц в смеси. Гетерогенные смеси противоположны, где вещества неоднородны в смеси. Характеристики суспендированных растворов включают жидкости, которые кажутся неоднородными по цвету, часто мутными и мутными. Во взвешенном растворе частицы оседают на дно. Эмульсии — это тип суспензии, в которой две несмешивающиеся жидкости смешиваются вместе. Примеры взвешенных растворов включают соленую воду, песок в воде и мутную воду.

Что такое отстранение от работы? Когда вас могут отстранить?

Может ли работник взять ежегодный отпуск?

Сотрудник может взять отпуск в период отстранения.Однако цель приостановки — позволить провести разумное расследование (в ходе которого можно ожидать, что сотрудник явится на дисциплинарное слушание). Поэтому не рекомендуется брать сотрудника в ежегодный отпуск на протяжении всего периода отстранения.

Сотрудники всегда могут отменить заранее забронированный ежегодный отпуск, если он совпадает с дисциплинарным расследованием; при условии, что они предоставят необходимое уведомление.

Общение с персоналом

По подвесу

Сообщая об отсутствии временно отстраненного сотрудника на рабочем месте, работодатели должны проявлять осторожность и не допускать никаких намеков на вину сотрудника (поскольку работодатель по-прежнему обязан сотруднику проявлять доверие и уверенность).То, что сообщается с персоналом, следует согласовывать с самим работником.

По возвращении на рабочее место

В случае, если обвинения против работника являются необоснованными и работник возвращается на рабочее место, работодатель может пожелать объявить об этом своим сотрудникам. Работодатель также должен следить за тем, чтобы сотрудник был в курсе своей рабочей нагрузки и прохождения любого обучения, которое он мог пропустить во время отстранения.

Приостановление по медицинским показаниям

При определенных обстоятельствах медицинский работник может порекомендовать работника непригодным для работы.Работодатель должен рассмотреть возможность изменения условий труда или предложения подходящей альтернативной работы. Эта альтернативная работа должна быть на условиях, не менее благоприятных, чем первоначальная роль (т.е. ставка заработной платы должна быть такой же). Если такие корректировки нецелесообразны, работодателю, возможно, придется отстранить сотрудника до тех пор, пока он не сможет безопасно вернуться к работе.

Отстранение от занятий из-за риска для молодых или будущих мам

Если работник — молодая или будущая мать, то работодатель должен оценить любые риски на рабочем месте, которые могут сделать его непригодным для продолжения работы.Общие риски включают, если работа требует подъема или переноски тяжелых предметов, продолжительного рабочего дня или воздействия токсичных веществ. Работодатель должен устранить риски, а если это невозможно сделать, работодатель должен рассмотреть альтернативные варианты. Приостановление действия должно быть крайней мерой и применяться только в том случае, если риск не может быть устранен.

Выплата во время приостановки работы

В период отстранения сотрудники должны получать полную заработную плату и льготы.

Сотрудник, отстраненный из-за серьезного обвинения в неправомерном поведении, должен получить свою полную зарплату , если он не желает или не может присутствовать на работе (например, из-за болезни) или у работодателя есть четкое договорное право приостановить работу без оплаты или преимущества.Это будет указано в трудовом договоре. Работодатели должны редко рассматривать отстранение от должности без сохранения заработной платы, поскольку это, скорее всего, будет рассматриваться как процедура наказания, которая может привести к обвинениям в несправедливой дисциплинарной процедуре.

Сотрудник, отстраненный от работы по медицинским показаниям, должен получать свою полную зарплату , если они проработали менее одного месяца, не желают посещать работу (например, из-за болезни), отстранены более чем на 26 недель или они отказались от подходящей альтернативной работы.

Сотрудник, отстраненный от работы по беременности и родам, должен получить полную зарплату , за исключением случаев , когда он не желает посещать работу (например, из-за болезни) или необоснованно отказался от подходящей альтернативной работы.

Выплата по болезни при отстранении от службы

Если временно отстраненный сотрудник заболел и не может снова присутствовать на работе, когда это необходимо, он должен получить свою обычную оплату по болезни. Как и любой другой работник, если болезнь длится более 7 дней, они должны предоставить работодателю справку от врача.Для получения дополнительной информации прочтите наше руководство по выплате пособий по болезни.

Суспензия и коллоид: чем они отличаются?

Как мы отмечали в недавних блогах, гомогенизация — это процесс, используемый для уменьшения размера частиц, который работает за счет использования механической силы для разрушения частиц или капель в жидкости на более мелкие и однородные размеры. Результатом гомогенизации является дисперсия, в которой мелкие частицы одного вещества разбросаны по всему другому веществу.Кроме того, дисперсии можно классифицировать по размеру этих рассеянных частиц: растворы, суспензии и коллоиды. В этом блоге мы сосредоточимся на разнице между суспензией и коллоидами.

Подвески

Суспензии, просто определяемые как гетерогенная смесь двух веществ, в которой одно диспергировано в другом, включают частицы более крупные, чем те, которые содержатся в растворах, обычно более 1000 нм. Более крупные частицы суспензии обычно оседают или отделяются от смеси при стоянии или могут быть отфильтрованы, хотя и не через фильтровальную бумагу.Гравитация способна притягивать видимые частицы в суспензии вниз, если их не трогать, и они останутся такими, если их активно не перемешивать. Примеры суспензий включают масло и воду, пыль или сажу в воздухе, песок и воду и мутную воду.

Коллоиды

Несмотря на то, что коллоиды представляют собой гетерогенную смесь двух веществ, таких как суспензии, они содержат частицы размером 1–1000 нм, которые не разделяются при стоянии и не могут быть разделены фильтрацией. Частицы в коллоиде имеют размер между частицами в растворе и суспензии и могут быть твердыми, жидкими или газообразными.Две части в каждой коллоидной смеси — это ее частицы и диспергирующая среда, причем частицы равномерно распределены в среде, которая также может быть твердой, жидкой или газообразной. Примерами коллоидов являются пены (крем для бритья, пенопласт), гели (желатин, желе), эмульсии (майонез, лосьон), аэрозоли (туман, инсектицидный спрей, дым) и золи (шампунь, драгоценные камни).

Хотя частицы в коллоиде очень малы по размеру, их можно увидеть с помощью процесса, называемого эффектом Тиндаля , эффект рассеяния света в коллоидной дисперсии при отсутствии света в истинном растворе.Этот эффект используется, чтобы определить, является ли смесь истинным раствором или коллоидом.

Коллоидные мельницы

, такие как гомогенизаторы , могут обрабатывать составы для уменьшения количества частиц, хотя каждая из них является предпочтительной для определенных применений. Их лучше всего использовать для образцов, состоящих из твердых частиц, погруженных в жидкую суспензию, или жидкости, взвешенной в другой жидкости, поскольку они могут повысить стабильность и / или уменьшить размер взвешенных частиц.

Обзор

Вкратце, вот некоторые из основных различий между суспензией и коллоидом:

  • Частицы в суспензии обычно имеют размер более 1000 нм, а частицы в коллоиде — от 1 до 1000 нм.
  • В отличие от частиц в суспензии, частицы в коллоиде не отделяются, когда они неподвижны.
  • Частицы в суспензии могут быть отделены фильтрацией, в отличие от частиц в коллоиде.
  • Коллоиды способны рассеивать свет, но суспензии не пропускают свет.
  • Частицы в суспензии можно увидеть невооруженным глазом, но частицы в коллоиде необходимо рассматривать с помощью светового микроскопа.

BEE International: четкий выбор гомогенизаторов высокого давления

В BEE International мы не только предлагаем множество гомогенизаторов высокого давления для решения практически любых задач в лаборатории, пилотном заводе или на промышленных предприятиях, мы помогаем вам разобраться в техническом жаргоне, чтобы найти оборудование, которое наилучшим образом соответствует вашим конкретным потребностям.Наша линейка оборудования подходит практически для любой отрасли и может работать практически в любых условиях, позволяя вам сосредоточиться на других важных проектах. Чтобы узнать больше о наших технологиях и продуктах, пожалуйста, свяжитесь с нами сегодня!

Если вы хотите узнать больше о том, как лучше всего разрушить частицы, загрузите нашу бесплатную электронную книгу « Как добиться эффективного и последовательного уменьшения размера частиц » сегодня:

Что такое суспензия. Описание примера и свойств

Суспензия — это гетерогенная смесь, которая содержит твердые частицы, достаточно крупные для осаждения.Например: — песок в воде, соленая вода и мутная вода. Его свойства: — Вещество и тип веществ.

Что такое подвеска и ее свойства?

Ответ: Суспензия: Суспензия — это гетерогенная смесь, в которой твердые частицы диспергированы в жидкостях. Частицы растворенного вещества в суспензии не растворяются, а остаются во взвешенном состоянии в среде. Например, краски, меловые водные смеси и т. Д.

Что такое суспензия с примером?

Суспензия — это гетерогенная смесь, в которой мелкие частицы твердого вещества распределены по жидкости, не растворяя ее.Мел в воде, мутная вода, пшеничная мука в воде и т.д. песок в воде — все это примеры суспензии.

Как выглядит подвеска?

Суспензия — это смесь жидкости и твердого вещества, при которой твердое вещество не растворяется в жидкости. Если это появляется, значит, у вас отстранение. Подвеска будет выглядеть как небольшой объект, похожий на «зернистость», плавающий в растворе.

Что нужно сделать перед использованием подвески?

Чтобы быть эффективным, суспензию необходимо встряхнуть перед введением.

Что такое пример подвески 9 класса?

Частицы суспензии достаточно велики, чтобы рассеивать лучи света, и путь лучей виден сквозь суспензию. Пример суспензии — смесь мела и воды, мутная вода, смесь муки и воды, смесь частиц пыли и воздуха, туман, магнезиальное молоко и т.д.

Суспензия — это гетерогенная смесь, в которой мелкие частицы твердого вещества распределены по жидкости, не растворяясь в ней.Например: мел + вода, мутная вода, песок + вода, мука + вода и т. Д. Свойства.

Это кровь Пример суспензии?

Кровь. В нормальном стабильном состоянии кровь представляет собой суспензию, которая представляет собой коллоид. Он в основном состоит из красных и белых кровяных телец и лимфоцитов, взвешенных в плазме. Под воздействием внешних сил, таких как центрифуга, установленная в больницах, кровь разделяется на составляющие, как это делает суспензия.

Какие 3 типа подвески?

Существует три основных типа компонентов подвески: рычаги, пружины и амортизаторы.

Мука и вода — это суспензия?

Когда вы добавляете муку в воду, смесь становится мутной, и вы не видите сквозь нее. Эта смесь не раствор, а суспензия. Раствор Растворенные частицы нельзя идентифицировать как вещество, отличное от растворителя.

Для чего используется подвеска?

Вот некоторые из них: Краска (использование суспензии) Грязь или мутная вода, когда частицы почвы, глины или ила взвешены в воде. Мука суспендирована в воде.Водяной туман, взвешенный в воздухе. Меловой порошок суспендировали в воде.

Какие 10 примеров подвески?

Ответ: Общие примеры суспензии включают смесь мела и воды, мутную воду, смесь муки и воды, смесь частиц пыли и воздуха, туман, молоко магнезии и т. Д. В ней частицы растворенного вещества делают не растворяются в растворе и скорее находятся во взвешенном состоянии.

Какие бывают 4 типа подвески?

Подвеска автомобиля 101: четыре типа пружинных систем

  • Листовые рессоры.Листовые пружины состоят из каскадного набора лопастей, скрепленных U-образным болтом.
  • Пружины винтовые. Если вы знаете, что такое Slinky, то вы знаете, как выглядит винтовая пружина.
  • Торсионные стержни.
  • Пневматические рессоры.

Какие три свойства подвеска придает?

1) суспензия представляет собой неоднородную смесь. 2) частички взвеси видны невооруженным глазом. 3) частицы взвеси рассеивают проходящий через нее луч света и делают его путь видимым.4) частицы растворенного вещества оседают, когда суспензия остается нетронутой, то есть суспензия нестабильна.

Какой тип подвески самый лучший?

Многорычажные и двойные поперечные рычаги — это святой Грааль конструкции подвески, позволяющий инженерам добиться маневренности без ущерба для качества езды.

Что такое подвеска своими словами?

1: действие приостановки: состояние или период приостановки: например. a: временное отстранение (например, от должности или привилегий) b: временное удержание (по убеждению или решению) c: временная отмена закона или правила.

Что из перечисленного является лучшим примером подвески?

1 Ответ. Примеры суспензии: цельное молоко, арахисовое масло, некоторые заправки для салатов, горячий шоколад, масляная краска, мутная речная вода.

Как еще называется подвеска?

СИНОНИМЫ ДЛЯ приостановки 1-3 перерыв, прерывание, прекращение, прекращение, приостановка, перерыв.

Что такое класс эффекта Тиндаля 9?

Эффект Тиндаля, также называемый явлением Тиндаля, рассеяние луча света средой, содержащей мелкие взвешенные частицы — e.g., дым или пыль в комнате, которые делают видимым луч света, попадающий в окно.

Какая подвеска приведу два примера?

Вот несколько распространенных примеров подвески. Грязная вода. Молоко магнезии. Частицы песка взвешены в воде. Мука в воде.

Можете привести еще примеры обычной подвески?

Приведите примеры подвески. Ответ: Общие примеры суспензии включают смесь мела и воды, мутную воду, смесь муки и воды, смесь частиц пыли и воздуха, туман, магнезиальное молоко и т. Д.В нем частицы растворенного вещества не растворяются в растворе, а скорее находятся во взвешенном состоянии.

Каковы основные свойства хорошей подвески?

Желательные свойства суспензий заключаются в том, что они должны обладать хорошими органолептическими свойствами, суспензии должны обладать хорошей текучестью, ведущей к простоте извлечения дозы из контейнера, распределение частиц по размерам должно быть равномерным, должна быть легкость повторного диспергирования осевших твердых частиц, они должны быть 8 декабря 2015 г.

Какие 5 примеров приостановки?

Примеры суспензии

  • Мутная вода.
  • Молоко магнезиальное.
  • Частицы песка, взвешенные в воде.
  • Мука в воде.
  • Гашеная известь для побелки.
  • Краски, в которых красители суспендированы в скипидарном масле.

Каковы свойства идеальной подвески?

1 Он должен оседать медленно и должен быстро диспергироваться при осторожном встряхивании контейнера. 2 Размер частиц суспензии остается довольно постоянным в течение длительного периода непрерывного стояния.3 Суспензия должна легко и равномерно выливаться из контейнера.

Что вы подразумеваете под приостановкой?

Суспензия представляет собой гетерогенную смесь, в которой частицы растворенного вещества не растворяются, а остаются взвешенными в объеме растворителя, оставаясь свободно плавающими в среде. Суспензия жидких капель или мелких твердых частиц в газе называется аэрозолем.

Какие признаки неисправности подвески?

Предупреждающие знаки подвески

  • Продолжение подпрыгивания после наезда на неровности или погружения при торможении.
  • Смещение или тяга в сторону при поворотах.
  • Одна сторона припаркованного автомобиля находится ниже другой стороны.
  • Сложное рулевое управление.
  • Едет необычно ухабистая.

Чем отличается раствор от суспензии?

Мы должны знать, что раствор — это однородная смесь, а коллоидный раствор и суспензия — это гетерогенные смеси двух или более веществ.

Для чего используется подвеска? — Мворганизация.org

Для чего используется подвеска?

Вот некоторые из них: Краска (Использование суспензии) Грязь или мутная вода — это частицы почвы, глины или ила, взвешенные в воде. Мука суспендирована в воде. Частицы пыли взвешены в воздухе.

Какие 5 примеров подвески?

Примеры подвески

  • Мутная вода.
  • Молоко магнезии.
  • Частицы песка, взвешенные в воде.
  • Мука в воде.
  • Гашеная известь для побелки.
  • Краски, в которых красители суспендированы в скипидарном масле.

Какие три варианта использования подвески?

Мука взвешенная в воде. Водяной туман, взвешенный в воздухе. Меловой порошок суспендировали в воде. Частицы пыли взвешены в воздухе.

Почему приостановлено действие некоторых лекарств?

Вещества могут быть химически нестабильными, нерастворимыми в воде, неприятными и т.д. Суспензии часто используются в качестве лекарственной формы, когда лекарство нерастворимо в воде и когда использование солюбилизирующих агентов невозможно.

Почему нам нужно знать важность и способы применения приостановки?

Подвеска вашего автомобиля отвечает за плавность хода и контроль над автомобилем. В частности, система подвески максимизирует трение между шинами и дорогой для обеспечения устойчивости рулевого управления и хорошей управляемости.

Что такое отстранение от естественных наук в 6 классе?

Суспензия определяется как гетерогенная смесь, в которой твердые частицы распределены по жидкости, не растворяясь в ней.Частицы в суспензии больше, чем частицы в растворе.

Чем отличается раствор от суспензии?

Мы должны знать, что раствор — это однородная смесь, а коллоидный раствор и суспензия — это гетерогенные смеси двух или более веществ.

Что такое раствор и подвеска?

Раствор: Гомогенная смесь двух или более веществ. Растворенное вещество: вещество, растворенное в другом веществе. Растворитель: вещество, растворяющее.Это большая часть решения. Суспензия: гетерогенная смесь, содержащая твердые частицы, плавающие (взвешенные) в растворенном веществе.

Чем отличается суспензия от коллоида?

Частицы в суспензии обычно имеют размер более 1000 нм, а частицы в коллоиде — от 1 до 1000 нм. В отличие от суспензии, частицы коллоида не отделяются, когда они неподвижны. Частицы в суспензии можно увидеть невооруженным глазом, но частицы в коллоиде необходимо рассматривать с помощью светового микроскопа.

Кофе — это коллоид или суспензия?

Кофе — это одновременно раствор и суспензия. В воде кофейные зерна содержат много водорастворимых соединений, которые растворяются в воде. Это тот цвет и вкус кофе, который вам нужен. Это решение.

Кондиционер для белья — это коллоид или суспензия?

Ответ. Ответ: Дисперсии смягчителя ткани сильно разжижаются при сдвиге, как и большинство коллоидов с большим объемом фазы.

Почему суспензия коллоидная?

Суспензия представляет собой гетерогенную смесь, в которой некоторые частицы оседают из смеси при стоянии.Частицы в суспензии намного больше, чем в растворе, поэтому сила тяжести может вытягивать их из дисперсионной среды (воды).

Являются ли чернила суспензией или коллоидом?

Частицы коллоидного раствора не видны невооруженным глазом, но рассеивают луч света, т.е. проявляют эффект Тиндаля. Коллоиды нельзя отделить фильтрацией, но можно отделить центрифугированием. Молоко, чернила, кровь, мыльный раствор или моющее средство и т. Д. — некоторые общие примеры коллоидных растворов.

Молоко — это суспензия или коллоид?

Молоко представляет собой коллоид с крошечными шариками молочного жира, взвешенными в жидкости. Взбитые сливки тоже коллоидные. Коллоиды обычно не разделяются на отдельные компоненты с течением времени.

Какие примеры коллоидных суспензий раствора?

11.7 Коллоидные суспензии

Тип смеси Приблизительный размер частиц (нм) Примеры
раствор <2 воздух, белое вино, бензин, соленая вода
коллоид 2–500 дым, туман, тушь, молоко, масло, сыр
подвеска 500–1000 мутная вода, горячее какао, кровь, краска

Арахисовое масло — это коллоид или суспензия?

Коллоиды содержат некоторые частицы, которые являются промежуточными между частицами в растворе и суспензией.Примеры включают арахисовое масло, пудинг, желе, взбитые сливки и даже туман!

Йогурт — это коллоидный раствор или суспензия?

Сыры и йогурты представляют собой сложные коллоидные суспензии, приготовленные из молока животных. Коллоидную суспензию молока можно описать как эмульсию масла в воде, в которой нерастворимые белки образуют сложные мицеллы в водном растворе.

Соленая вода — это коллоидный раствор или суспензия?

Пример суспензии — песок в воде.Раствор — это гомогенная смесь двух или более веществ, в которой одно вещество растворило другое. Пример решения — соленая вода. Коллоиды — это однородные смеси, частицы которых достаточно малы, чтобы оставаться во взвешенном состоянии.

Кровь — это суспензия?

Кровь. В нормальном стабильном состоянии кровь представляет собой суспензию, которая представляет собой коллоид. Он в основном состоит из красных и белых кровяных телец и лимфоцитов, взвешенных в плазме. Под воздействием внешних сил, таких как центрифуга, установленная в больницах, кровь разделяется на составляющие, как это делает суспензия.

Мел и вода — это взвесь?

Ответ. мел в воде представляет собой суспензию. Суспензия, как вы, наверное, знаете, представляет собой жидкость с мелкодисперсными твердыми частицами. Твердые частицы в жидкости опускаются на дно.

Мыло — это суспензия?

Ответ: Мыльный раствор называется мыльным раствором. Считается коллоидным раствором, потому что он имеет дисперсионную среду и дисперсную фазу. Это коллоидный раствор золя, в котором дисперсная фаза является твердой, а дисперсная среда — жидкой.

Краска — это суспензия?

Краска

— это всегда суспензия… дисперсия мелкодисперсных частиц пигмента в среде. Разбавляется «разбавителем для краски», уайт-спиритом. Или это может быть коллоидная эмульсия (например, «винил»), в которой связующее представляет собой очень мелкие капли, взвешенные в воде.

Зубная паста — это суспензия?

Зубная паста не является ни суспензией, ни раствором. Зубная паста не имеет однородного состава, потому что вы можете видеть (и чувствовать) мелкие частицы…

Какие 5 примеров коллоидов?

Коллоиды широко распространены в повседневной жизни.Некоторые примеры включают взбитые сливки, майонез, молоко, масло, желатин, желе, мутную воду, гипс, цветное стекло и бумагу. Каждый коллоид состоит из двух частей: коллоидных частиц и диспергирующей среды.

Подвеска | Прекращение или приостановление работы

Что значит быть приостановленным?

Отстранение — это когда вы остаетесь на работе, но вас просят не посещать ваше место работы или вообще не заниматься какой-либо работой (например, работать из дома).

Существует два основных типа подвески:

  • отстранение по медицинским причинам или по соображениям безопасности;
  • отстранение в рамках дисциплинарного производства (расследования).
Дисквалификация по медицинским причинам или по причинам, связанным с безопасностью

Вы можете быть отстранены, если ваша работа представляет опасность для вашего здоровья или безопасности. Например, если у вас развивается аллергическая реакция на химические вещества, которым вы подвергаетесь во время работы.

В этих ситуациях ваш работодатель может предложить вам альтернативную работу, которая снижает риск, даже если это не указано в вашем контракте. Если эта альтернативная работа является разумной, вы не можете отказаться от нее.

Срок отстранения: Вы можете быть отстранены от занятий по медицинским причинам или по соображениям здоровья и безопасности на срок до 26 недель с полной оплатой, если вы проработали не менее одного месяца.

Отстранение при беременности

Если вы беременны, ваш работодатель должен провести оценку рисков, связанных с вашей работой и условиями труда, чтобы исключить любые риски для здоровья и безопасности для вас и вашего ребенка. Если они не могут предоставить вам разумную и безопасную альтернативу вашей работе, они могут приостановить вас с получением полной заработной платы.

Срок отстранения: Вы можете быть отстранены на время беременности или до тех пор, пока существует риск для здоровья и безопасности для вас или ребенка и нет подходящей альтернативы, позволяющей избежать этого риска.

Отстранение в рамках дисциплинарного производства (расследования)

Вы можете быть приостановлены с получением полной заработной платы, если против вас были выдвинуты обвинения в неправомерном поведении и в настоящее время проводится расследование. Отстранение от работы с выплатой полной заработной платы — это не наказание, а часть дисциплинарного процесса для многих работодателей.

Ваш работодатель должен дать вам четкую причину отстранения и объяснить, какие другие варианты были изучены вместо отстранения. Если вас отстранили из-за выдвинутых против вас обвинений, вы имеете право знать, в чем заключаются обвинения.

Срок отстранения: Ваш работодатель должен сделать все возможное, чтобы быстро решить проблему и свести отстранение к минимуму. Ваш работодатель должен держать решение о приостановке работы в поле зрения.

Оплата при отстранении от занятий

Если в вашем контракте нет пункта, который гласит, что ваш работодатель может отстранить вас от работы без оплаты, вы должны получать полную оплату, пока вы отстранены. Большинство отстранений выплачиваются с полной оплатой, даже если они являются частью дисциплинарного процесса.Включены ли такие выплаты, как сверхурочные или комиссионные, зависит от точной формулировки трудового договора.

Если вы отстранены от занятий по медицинским причинам или по причинам, связанным со здоровьем и безопасностью, вы всегда должны получать полную оплату.

Право на трудоустройство во время отстранения от занятий

Вы остаетесь работником, поэтому сохраняете свои трудовые права на время отстранения.

В качестве условия вашего отстранения ваш работодатель может запретить вам общаться с коллегами и клиентами / клиентами компании.Это законно, если вы не можете доказать, что это препятствует вашей способности отвечать на любые выдвинутые против вас обвинения.

Основные факты
  • Временное отстранение — это когда сотрудника отправляют домой с работы, обычно при получении полной заработной платы. Вы можете быть отстранены от занятий, если в отношении вас ведется расследование по причине нарушения здоровья или безопасности, например, из-за того, что вы беременны.
  • Временное отстранение часто является частью дисциплинарной процедуры организации, позволяющей провести расследование.
  • Сотрудники могут быть отстранены от работы по медицинским причинам или по причинам, связанным с безопасностью и здоровьем.
  • Вы остаетесь работником, и ваши трудовые права сохраняются, пока вы временно отстранены.

Суспензии — Введение, примеры и свойства

Возьмите стакан воды и добавьте в него столовую ложку муки. Теперь хорошо перемешайте. Что ты видишь? Смесь воды и муки кажется прозрачной или мутной (неясно)? Да ты прав. Смесь кажется мутной. Как вы думаете, что вы приготовили? Раствор, коллоид или суспензия? Что ж, если вы понаблюдаете за этой смесью еще какое-то время, то вы увидите, что частицы муки медленно оседают на дне стакана.Это указывает на то, что это приостановка. Мы подробно обсудим суспензии с точки зрения химии. При этом мы обсудим растворы, коллоиды и растворимость в сравнении с суспензиями. Это поможет вам различать смеси в виде суспензии, раствора или коллоидов.

Что такое подвеска?

Суспензия — это гетерогенная смесь, в которой частицы растворенного вещества не растворяются, а остаются во взвешенном состоянии в объеме среды. Другими словами, суспензии — это неоднородные системы, в которых твердые частицы диспергированы в жидкостях.Составляющие частицы суспензии достаточно велики, чтобы сила тяжести могла вывести их из дисперсионной среды. Эти частицы легко отделяются от дисперсионной среды методом фильтрации. Размер частиц суспензии как минимум в 100 раз больше, чем размер частиц раствора.

Примеры суспензий

Некоторые общие примеры суспензий перечислены ниже —

  • Смесь муки и воды

  • Смесь мела и воды

  • Мутная вода

  • Смесь песка и воды

  • Краски (на водной основе)

  • Смесь гашеной извести (гидроксид кальция) в воде

  • Смесь гидроксида магния и воды (молоко магнезии)

  • Лимонад

  • , например, салат как тысяча остров, медово-горчичная заправка

  • Sattu sharbat

Свойства суспензии

Общие характеристики и свойства суспензий указаны ниже —

  • Это неоднородная смесь.

  • Составляющие частицы суспензионной смеси видны невооруженным глазом.

  • Размер частиц в суспензии более 100 нм.

  • Подвеска с эффектом Тиндаля. Это означает, что частицы взвеси рассеивают луч света, проходящий через нее, и делают его путь видимым.

  • Если суспензию не трогать, ее частицы оседают. Это показывает, что суспензия является нестабильной смесью. В этом состоянии подвеска не проявляет эффекта Тиндаля.

  • Частицы суспензии, входящие в состав суспензии, можно отделить фильтрованием.

Какое решение?

Раствор представляет собой однородную смесь двух или более веществ. Компонентами раствора являются растворенное вещество и растворитель. Компонент раствора, который растворяет в нем другой компонент, называется растворителем, в то время как другой компонент, растворяющийся в растворителе, называется растворенным веществом. Обычно в растворе растворенное вещество присутствует в меньшем количестве, чем растворитель.

Примеры решений

Вы можете увидеть множество примеров решений в своей повседневной жизни. Несколько примеров решения приведены ниже —

  • Смесь сахара и воды.

  • Настойка йода (раствор йода в спирте)

  • Газированная вода

  • Воздух (гомогенный раствор различных газов)

  • Сплавы (Смесь двух или более металлов или металла и неметаллы, которые нельзя отделить физическими методами.Например — латунь, нержавеющая сталь и т. Д.)

Свойства раствора

Раствор обладает следующими свойствами —

  • Это однородная смесь.

  • Размер частиц в растворе менее 1 нм в диаметре.

  • Частицы раствора не видны невооруженным глазом.

  • Частицы раствора нельзя отделить простыми физическими методами разделения, такими как фильтрация.

Что такое концентрированный раствор?

Соотношение растворенного вещества и растворителя можно варьировать. В зависимости от количества растворенного вещества, присутствующего в растворе, его можно назвать разбавленным, концентрированным или насыщенным раствором.

Разбавленный и концентрированный — сравнительные термины. Раствор, который содержит относительно большее количество растворенного вещества, называется концентрированным раствором, а раствор, который содержит относительно меньшее количество растворенного вещества, называется разбавленным раствором.С другой стороны, при любой конкретной температуре раствор, который растворил столько растворенного вещества, сколько он способен растворить, называется насыщенным раствором.

Что такое растворимость?

Количество растворенного вещества, присутствующего в насыщенном растворе при определенной температуре, называется растворимостью этого насыщенного раствора. Таким образом, растворимость — это способность растворенного вещества растворяться в растворителе при определенной температуре.

Согласно определению IUPAC, растворимость — это аналитический состав насыщенного раствора, выраженный как доля указанного растворенного вещества в указанном растворителе.

Растворимость может быть выражена в различных единицах концентрации, таких как молярность, моляльность, мольная доля, мольное соотношение и т. Д.

Что такое коллоид?

Гетерогенная смесь, в которой частицы равномерно распределены по раствору, называется коллоидом. Его еще называют коллоидным раствором. Термин коллоид иногда используется, в частности, для одного диспергированного вещества в коллоидном растворе, но термин коллоидная суспензия однозначно относится ко всей смеси.Хотя суспензия и коллоидная суспензия (раствор) являются разными типами смесей. Он кажется однородным из-за меньшего размера частиц, чем суспензия. Он также показывает эффект Тиндаля.

Некоторые общие примеры коллоидов перечислены ниже в табличной форме с указанием их фазы дисперсии, дисперсионной среды и типа —

Примеры коллоидов

15

Дисперсная фаза

Дисперсная среда

Тип

Пример

Жидкость

Газ

Аэрозоль

Туман

Газ

Дым

Газ

Жидкость

Пена

Крем для бритья

Жидкость

Эмульсия

Твердый

Жидкий

Соль

Грязь

Газ

Твердый

Пена

Пена

Пена

Жидкость

Твердый

Гель

Сыр

Твердый

Твердый

Твердый твердый раствор

Твердый твердый раствор

a Коллоид

Свойства коллоидов перечислены ниже —

  • Коллоид представляет собой гетерогенную смесь.

  • Частицы коллоидов не видны невооруженным глазом.

  • В коллоидах частицы дисперсной фазы имеют диаметр от 1 до 100 нм (приблизительно).

  • Они показывают эффект Тиндаля.

  • В коллоидах диспергированные частицы не оседают, если их не трогать.

  • Коллоиды представляют собой стабильные смеси.

  • В коллоидах дисперсная фаза и дисперсионная среда не могут быть разделены фильтрацией.

  • В коллоидах диспергированные частицы демонстрируют броуновское движение.

Сравнение свойств суспензии, коллоидов и раствора приведено ниже в табличной форме для большей концептуальной ясности —

Разница между суспензией, коллоидами и раствором

9000 1007

9000 9000 1007

9

Однородный / неоднородный

9000 Прозрачный

Свойство 9007 915

Суспензия

Коллоиды

Раствор

Размер частиц

Более 100 нм

От 1 до 100 нм

Однородный

Однородный

Однородный

Эффект Тиндаля

Показывает

0

0 не показывает

905 9

Броуновское движение

Может показывать

Показывать

Не показывать (в основном)

Внешний вид

Непрозрачный

0

Оседание частиц

Оседает самостоятельно

Оседает центрифугированием

Не оседает

Метод разделения

как фильтрация

Невозможно разделить физическими методами

Невозможно разделить физическим методом

Видимость

Дисперсные частицы видны невооруженным глазом

Частицы дисперсной фазы e не видны невооруженным глазом

Частицы дисперсной фазы не видны невооруженным глазом

Стабильность

Нестабильная

Стабильная

Стабильная

Мука и водная смесь

Дым, сыр

Сахар и водный раствор

На этом мы заканчиваем покрытие суспензий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
