Автословарь: что такое рулевая рейка?

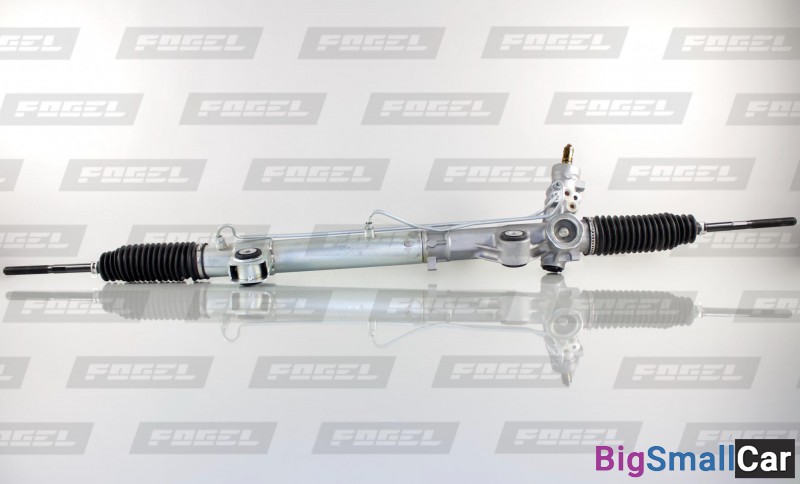

Рулевая рейка — это сложный механизм, состоящий из множества элементов и объединённый в одном корпусе. Главная функция рулевой рейки состоит в том, чтобы преобразовать вращение руля в согласованные движения колёс.

Конструкции разных рулевых реек могут незначительно отличаться друг от друга, но во всех случаях есть общие функциональные элементы. Внутри корпуса расположена рейка с зубцами и шестерня, которая передвигается по рейке при вращении руля. Зубчатая рейка связана с рулевыми наконечниками, которые обеспечивают необходимы поворот колёс.

Рулевые рейки бывают механическими, гидравлическими и электрическими. По своей сути два последних типа рулевых реек отличаются от механической лишь наличием усилителя (гидравлического или электрического), который облегчает водителю управление автомобилем. При наличии усилителя для вращения рулевого колеса требуется гораздо меньше усилий при полном сохранении информативности руля.

Признаки неисправности рулевой рейки

Ввиду сложности конструкции, рулевая рейка имеет несколько слабых мест, которые больше всего страдают в процессе эксплуатации автомобиля. На общее состояние рулевой рейки очень влияет уровень износа внутреннего реечного механизма и целостность пыльников, которые препятствуют попаданию пыли, влаги и грязи внутрь механизма.

Какие признаки неисправности рулевой рейки вы можете обнаружить:

неприятный, нехарактерный стук, который появляется при езде по мелким неровностям;
слишком лёгкое вращение руля;
при вращении рулевого колеса усилие исчезает в центральном положении;
излишняя чувствительность и заметное дрожание руля при езде по мелким дорожным неровностям;
признаки течи на пыльниках рулевой рейки;
руль с трудом возвращается в центральное положение при выходе из поворота;
снижение уровня жидкости в бачке гидроусилителя.

Если вам кажется, что рулевая рейка автомобиля страдает вышеперечисленными болезнями, то лучше сделать полную диагностику в автосервисе и, при необходимости, сделать ремонт рулевой рейки.

Во многих случаях это гораздо дешевле, чем при выходе из строя покупать новую рейку целиком.

Производители рулевых реек

Есть автолюбители, которые предпочитают устанавливать на автомобиль лишь оригинальные запасные части. Их выбор можно понять, однако финансовая сторона таких приобретений довольно ощутимо бьёт по бюджету. В качестве компромисса можно рассмотреть варианты от известных мировых брендов, которые могут стоить дешевле оригинальных. На территории России вы можете купить рулевую рейку от брендов General Ricambi, Emmetec, GSP, Fenox, Sasic, Stellox.

Назначение и устройство рулевой рейки

Для обеспечения движения автомобиля по заданному водителем направлению служит система рулевого управления. Она состоит из привода и механизма, который иначе называют рулевой рейкой. Слаженная работа этого устройства и его привода обеспечивает не только точность и комфорт управления транспортным средством, но и его безопасность.

Основные функции рулевой рейки

Основная функция механизма управления заключается в повороте задних или передних колес, в зависимости от устройства привода автомобиля. Что делает рулевая рейка при этом? При поворачивании руля через специальный привод, направление движения передается на механизм, который, в свою очередь передает это усилие колесам, поворачивая их на нужный угол. Это дает возможность автомобилю не только ехать прямо, но и совершать различные маневры.

Примитивные управляющие механизмы работают исключительно с помощью применения мускульной силы водителя. Более совершенные конструкции реек оснащены дополнительными механизмами-усилителями ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля). Это дополнительные приводы, которые помогаю не тратить особых усилий водителю и смягчать толчки, принимаемые колесами автомобиля от дорожного покрытия. В остальном управление всех автомобилей устроено по одному и тому же принципу.

Как устроен механизм управления авто?

Рулевая рейка – наиболее долговечный механизм из всех узлов автомобиля. И только потому, что все гениальное – просто! В зависимости от производителя они могут отличаться, но основных деталей этого механизма всего три:

Зубчатая планка;
«Червяк», или золотниковый механизм;
Опорная втулка.

Также в эту конструкцию входит сам корпус, в котором расположены вышеуказанные детали, подшипники, подтяжная гайка, система пружин с поршнем, защитные кожухи (пыльники).

Устройства, оборудованные гидроприводом, могут включать в свою конструкцию сальники, промежуточную диафрагму и перепускные клапана с трубками, подходящими к насосу.

Насколько элементарно устройство рулевой рейки, настолько просты и его действия:

Водитель совершает поворот рулевого колеса;
Руль поворачивает вал, который приводит в движение «червяк»;
«Червяк» передает по зубчатой планке крутящий момент и обеспечивает направление автомобиля в сторону поворота руля.

Эта простая конструкция и ее действие призваны обеспечивать не только маневренность автомобиля, но и безопасность его движения. Даже самые незначительные неисправности управляющего устройства в любой момент могут привести к потере контроля над автомобилем.

Принципы ремонта

Ремонт такого важного узла предполагает не только наличие специального оборудования, но и вмешательство мастеров со специфической квалификацией, знаниями и навыками. Даже у самых опытных специалистов работы по восстановлению работоспособности механизма могут занять от нескольких часов до нескольких дней. Мастера компании «Вольтаж – Ремонт реек», имеют 10-ти летний опыт работы автомобилями азиатского, европейского и американского производства.

В любом возможном случае мы предлагаем восстановление рулевой рейки на современном оборудовании с использованием качественных материалов. Сколько стоит такой ремонт в нашей компании, можно узнать, сделав заявку на нашем сайте. Стоимость таких работ будет существенно ниже, чем цена на новую рейку. Если же понадобится полная замена, то на нашем складе в Москве в наличии полный ассортимент рулевых механизмов и комплектующих от лидирующих производителей автозапчастей.

Заявка на ремонт

Рулевая рейка

Название рулевого механизма «рулевая рейка» произошло от названия механизма «шестерня — рейка». Механизм этого типа чаще всего применяется при конструировании современных переднеприводных автомобилей.

История внедрения рулевой рейки

Существует ошибочное мнение, что рулевая рейка – это самая современная конструкция рулевого управления, однако это не совсем так. На многих первых автомобилях конца 19 века использовалась именно такая конструкция, в начале 20 века “шестерня-рейка” использовалась, например, на некоторых моделях BMW. Исторически так сложилось, что в 20 веке обычная рулевая рейка на легковом транспорте уступила место червячным механизмам и другим более сложным конструкциям. Но, как известно всё новое – хорошо забытое старое, в конце 20го века конструкторы вновь вернулись к использованию рулевой рейки, так как эта конструкция лучше всего подходила для переднеприводных автомобилей с подвеской Макферсона. На самом деле эти три конструкторских решения достаточно тесно связаны исторически и призваны решить одну общую задачу — сделать автомобиль проще и доступней. Такое конструкторское решение оказалось достаточно удачным, и управление колёсами на основе реечной передачи на сегодняшний день получило самое широкое распространение в легковых автомобилях. Какую роль в этой задаче играет рулевая рейка, как она устроена и как работает становится понятно после ознакомления с её конструкцией.

Устройство рулевой рейки

Рейка связана с управляемыми колёсам с помощью рулевых тяг и наконечников и представляет из себя зубчатую передачу. Шестерня, закрепленная на рулевом валу, входит в зацепление с зубцами на рейке. При повороте руля вокруг своей оси шестерня рулевого вала сдвигает рейку в соответствующую вращению сторону. В свою очередь рейка через шарниры и тяги поворачивает управляемые колёса.

В настоящее время большинство рулевых реек имеет механизмы, облегчающие вращение рулевого колеса, особенно в те моменты, когда автомобиль стоит на месте. Одним и самых распространенных устройств является гидроусилитель. К обычной рейке добавляется исполнительный механизм с распределителем и насос. Насос, приводимый ремнем от коленчатого вала, засасывает из расширительного бачка ГУРа гидравлическую жидкость и подает её под высоким давлением в 50-100 атм в золотниковый распределитель. Принцип действия распределителя заключается в отслеживании прилагаемого усилия к рулю и при его появлении — помогать водителю вращать руль. Основа распределителя — следящее устройство – торсион, в рулевом валу. Когда руль находится в покое, торсион не закручен, дозирующие каналы распределителя закрыты, а масло без всякого усилия уходит обратно в расширительный бачок. Когда водитель начинает вращать руль, торсион закручивается тем сильнее, чем больше усилие к вращению руля прилагает водитель. В свою очередь закрученный торсион с помощью золотника и системы каналов направляет жидкость в исполнительное устройство. В зависимости от того, в какую сторону закручен торсион, давление подается или за поршень исполнительного устройства, или до него. Поршень жестко закреплен на рейке и с помощью этого давления масла помогает вращать колеса в нужную сторону. Также в системе предусмотрен предохранительный клапан. Если колёса повернуты до упора, он открывается и сбрасывает лишнее давление обратно в бачок.

Таким образом достигается существенное облегчение вращения руля и ослабляется передача ударов от колёс на баранку.

К недостаткам принято относить потерю отзывчивости и информативности рулевого управления, нехватку реактивного усилия на руле, которое опытным водителям и профессиональным гонщикам помогает чувствовать машину и проходить повороты на максимально возможной скорости. Но на самом деле систему можно настроить практически под любые требования, просто абсолютному большинству потребителей гораздо важнее комфорт и безопасность. Эти слова подтверждают некоторые модели BMW 3й серии, где настройка рулевого управления способна удовлетворить даже высокие требования гонщиков и не дать повода журналистам в очередной раз упрекнуть конструкторов в низкой информативности рулевого управления.

Система гидроусилителя в целом достаточно надёжная, обслуживание обычно сводится лишь к регламентной замене приводного ремня и контролю уровня рабочей гидравлической жидкости в бачке (обычно Dexron, ATF). Несмотря на высокую надёжность, уплотнители (сальники) рулевой рейки нередко теряют герметичность, и через них начинается утечка рабочей жидкости ГУР. Зачастую причиной служит загрязнение и коррозия рейки из-за разрыва пыльников и износа сальников.

Рулевая рейка с электрогидравлическим усилителем руля (ЭГУР)

Электрогидравлические системы рулевого управления с усилителем, иногда называемые «гибридными» системами, используют такую же гидравлическую технологию как и в стандартной системе ГУР. Различие в том, что насос, создающий давление жидкости, приводится в движение не ремнем от двигателя автомобиля, а отдельным электродвигателем.

Первые эксперименты по созданию похожих систем проводила корпорация Форд в 1965 году. Первый серийный автомобиль с ЭГУР – Toyota MR2. В нём из-за нетрадиционного расположения мотора (за спиной водителя), конструкторы заменили очень длинные шланги ГУР обычными проводами, которые должны были проходить почти через всю машину.

Позже ЭГУР использовали на некоторых своих моделях большинство автопроизводителей, с его помощью легко обеспечить зависимость интенсивности от скорости движения автомобиля. Чем больше скорость, тем меньшее давление создает электронасос, тем самым повышается отзывчивость рулевого управления и достигается экономичность.

Рулевая рейка с электроусилителем (ЭУР)

Электроусилитель руля в настоящее время набирает популярность среди автомобилей практически любого класса. Устройство электрического усилителя зависит от его модели и производителя, но основной принцип состоит в дооснащении обычного механизма рулевой рейки электрическим двигателем и особой системой управления этим двигателем. Чаще всего двигатель располагают на рулевом валу, но на тяжелых автомобилях двигатель может быть расположен и на самой рейке. Никакой гидравлики нет. На скручивающемся торсионе следящего устройства (тот же принцип работы, что и на на рейке с ГУР) стоит электронный датчик, и по его сигналу блок управления подает ток нужной величины на электромотор. Величина усилия корректируется блоком управления на основании показания различных датчиков (датчик скорости, ускорения, угла поворота колёс и т.д.)

Достоинства и недостатки рулевой рейки

Преимущества реечного рулевого механизма.

Простота и компактность конструкции,
Механизм с небольшим количеством тяг и шарниров не требует частого обслуживания,
Небольшой вес,
Хорошая точность управления за счет высокой жесткости и малых люфтов,
Хороший самовозврат руля в нейтральное положение,

Небольшая стоимость,

Недостатки реечного рулевого механизма.

Конструкция хорошо передает удары от дорожных неровностей на руль,
Конструктивная склонность к проявлению стуков в рейке,
Часто требует подтяжки или ремонта на относительно небольших пробегах,
Конструкция механически ограничена применением в основном на лёгких автомобилях с независимой подвеской управляемых колёс.

Недостатком можно считать вероятность возникновения сбоев в программах управления, что теоретически может приводить к внезапному рывку руля в какую либо сторону. Правда, с подобной проблемой за всю мировую историю использования электроусилителей, судя по упоминаниям в прессе, сталкивались только пользователи продукции ВАЗ.

Признаки неисправности рулевой рейки — причины поломки рулевой рейки

Перед тем как разбираться с признаками неисправной рейки, напомним в двух словах для чего она нужна и как устроена.

Принцип работы рулевой рейки

Простыми словами — это устройство, соединяющее колеса с рулем. Водитель крутит руль и через рулевой вал усилие передается на шестерню, которая вращает зубчатый вал и двигает рулевые тяги, а они поворачивают колеса.

Виды рулевых реек

«Механические» рулевые рейки первыми появились на машинах и еще встречаются в некоторых новых машинах эконом-сегмента. Тут колеса поворачивает сам водитель, с силой налегая на рулевое колесо. Зубчатая шестерня приводит в движение зубчатую рейку, двигая влево или вправо рулевые тяги.
Рулевая рейка с гидроусилителем. Здесь на помощь водителю приходит гидравлический насос, работающий от двигателя. Он двигает рулевую рейку с помощью масла.
Рейка с электроусилителем. Вместо масла тут работает электромотор, который может быть установлен на рулевом валу, на шестерне рулевого механизма или на зубчатой рейке.

Перечислим самые распространенные признаки неисправности рулевой рейки, укажем причины неполадок и способы ремонта.

В списке проблем:

стук в рулевой рейке, который может появляться на кочках и исчезать на ровной дороге или в повороте;
вибрации на руле во время движения машины;
неожиданно «тугой» руль при резком вращении;
посторонние звуки, доносящиеся со стороны рейки во время движения авто, особенно отчетливые при езде по плохой дороге;
самопроизвольный поворот руля;
чересчур легкое движение руля или его люфт;
полное отсутствие или слабый возврат руля в исходное положение;
несоответствие поворота руля углу поворота колес.

Основные причины неисправности рулевой рейки

Коррозия для всех рулевых механизмов страшнее других проблем. Чаще всего она возникает из-за негерметичных пыльников — резиновых кожухов, прикрывающих движущиеся части рейки. После ремонта их крепят пластиковыми хомутами, а не штатными металлическими затяжками, потому что так быстрее и герметичность теряется. Или они рвутся со временем, потому что любая резина в нашем климате быстро приходит в негодность. Железо под такими пыльниками начинает корродировать из-за грязи и конденсата. Зубья покрываются налетом и эти повреждения в запущенных случаях не убираются шлифовкой. Симптомы «ржавой» болезни: рулевое устройство начинает стучать, а руль люфтит. Иногда ржавчиной зарастает рулевой вал рейки. В гидравлической рейке от этого начинается течь, а электромеханика держится до последнего, а потом за секунду выходит из строя.
Частая проблема у рулевых реек с гидроусилителем — износ картера распределителя. Во время работы в масле появляются частички металла, которые разносятся жидкостью по всему узлу, изнашивая стенки картера.
Естественный износ зубьев — еще одна проблема в этом списке. Обычно их не восстанавливают. Еще зубья могут сломаться. Беда может случиться с шестерней, рейкой или со всеми сразу.
В гидронасосах обычно меняют сальники и разные резинки. Клапана и другие части агрегата редко чинят, потому что заменить все сразу обычно дешевле. Насосы часто выходят из строя из-за дрифта. Когда руль долго находится в крайнем положении, а двигатель ревет на максимальных оборотах, в узле создается повышенное давление. Расходный клапан не успевает сбросить масло и наступает перегрев рабочих поверхностей насоса.

Как предотвратить поломку рулевой рейки?

Тут совет будет универсальный: диагностика, техническое обслуживание, профилактика. Чем раньше заметите признаки проблемы, тем проще будет устранить причину. Запущенные случаи превращаются в дополнительные траты. Как только появилось что-то похожее из раздела про признаки — езжайте к специалистам и проверяйте рулевую рейку. Главное, чтобы мастера знали технические особенности вашей машины и у сервисного центра были хорошие отзывы. Совсем хорошо, если это официальный дилер вашей марки, мастера которого работают по стандартам, а не «как удобнее», и знают все технические особенности машины. Или если это сервис, специализирующийся на ремонте реек.

Факт. Раньше рулевые рейки считались обслуживаемыми. Их чинили, делая замену отдельных частей. Так продолжалось до середины нулевых, а потом все чаще этот узел стали называть необслуживаемым. Продажу оригинальных деталей производители прикрыли, а восстановление рулевых реек сделали вне закона, говоря, что это плохо влияет на безопасность управления. В этой ситуации есть пара нюансов. Во-первых, для большинства автомобилей рейки изготавливают сторонние производители, которые все также делают запчасти. Во-вторых, сам этот узел почти не меняется со временем, поэтому на некоторые свежие машины подходят детали из прошлого.

Рулевые рейки: особенности конструкций, причины поломок и нюансы ремонта

Рулевая рейка — один из самых старых и распространенных рулевых механизмов. Залог успеха — в простоте и надежности системы. И тем не менее поломки реек совсем не редкость, так как все узлы подвержены старению и износу. Насколько быстро они наступают, что может сломаться, так ли сложно чиниться? Попробуем разобраться во всех вопросах.

Конструкция реечного рулевого механизма, наверное, одна из самых простых. Что может быть проще обычной пары «червяк — зубчатая рейка» в рулевой трапеции? Тем более с распространением независимых подвесок передних колес такая схема быстро проложила себе дорогу к популярности.

Помимо простоты механизма найдется еще немало причин успеха. Например, очень низкое трение в конструкции, делающее управление без усилителя легче, а с усилителем — точнее. Удалось реализовать систему изменяемого передаточного отношения, что улучшило управляемость. Да и усилитель встраивается в эту конструкцию просто и логично, одновременно работая демпфером рулевого управления.

Этого мало? Плюсов может быть еще больше. В рейке нет никаких высокоточных элементов, практически отсутствует необходимость в смазке при удачном выборе рабочих пар. Добавим к этому небольшие размеры и удобство компоновки рулевого управления с рейкой, богатые возможности по созданию травмобезопасных элементов рулевой колонки и, наконец, дешевизну конструкции и минимальные риски «прикусываний» по вине механики. В общем, светлое будущее этой конструкции было предопределено.

Компоненты / Статьи

Но, несмотря на простоту конструкции, количество возможных поломок оказалось достаточно велико. Основная масса проблем связана с появлением зазоров в механизме, а значит, стуков, люфтов и ударов в рулевом управлении. Реже возникают «прикусывания» из-за разрушения зубчатых пар или повреждений сальников и втулок. У реек с гидроусилителем характерной проблемой являются утечки рабочей жидкости. Реже встречаются неисправности золотникового распределительного механизма. И многие неисправности реек связаны с попаданием внутрь грязи — через поврежденные пыльники или гидравлическую линию.

Почти все поломки чинятся. Однако есть и те, что не позволяют полностью избавиться от проблем в эксплуатации, особенно в случае реек со встроенным электроусилителем.

Самая распространенная проблема связана со стуком рейки. Обычно это говорит о том, что зазор в соединении червячной пары увеличился или же вышли из строя боковые втулки штока рейки. Иногда причиной является нарушение креплений самой рейки. К тому же биение часто служит причиной протечек сальников штока при наличии ГУР.

Проверка причины достаточно проста: если крепление рейки в порядке, то можно замерить биение рейки во втулках при приложении усилия – достаточно снять пыльник рейки (в большинстве случаев проблема наблюдается визуально). Если же биение неощутимо, нужно проверять зазор рабочей пары. Эту операцию тоже можно проделать, не разбирая механизм. Нужно лишь попробовать повернуть вал рейки вокруг оси (в случае если он круглый, треугольные валы так проверить невозможно). Если вал немного поворачивается, значит, изменен зазор в рабочей паре из-за нарушения геометрии поверхностей или работы механизма прижима. У большинства конструкций есть сухарь, регулирующий усилие прижатия или зазор в червячной паре за счет натяжения пружины.

Причины изменения зазоров в механике могут быть различными. Во-первых, это естественный износ втулок, рабочей пары, упора и картера. Механизмы достаточно прочные, но несколько сотен тысяч километров и повышенные нагрузки могут повредить все. Ударные нагрузки тоже часто служат причиной появления проблем. Например, при попадании в ямы или при ДТП. И также очень распространенной причиной является банальная коррозия из-за попадания влаги в рулевую рейку.

Боковые втулки при появлении биения просто меняют. Если нет видимых следов износа на штоке рейки, то это очень эффективная мера. Зачастую такой ремонт даже не требует снятия рейки с автомобиля, достаточно лишь выкрутить рулевую тягу и снять пыльник. Если есть видимые царапины или коррозия, шток ремонтируется с перешлифовкой в ремонтный размер. Одновременно меняются на ремонтные втулки и сальники. Сами втулки не обязательно являются жесткими. Зачастую втулка — это упругая конструкция, в которой нет зазора, но она позволяет немного менять высоту для нормальной работы червячной пары.

Конструкции с жесткой алюминиевой или латунной втулкой, характерные для японских и корейских машин, именно из-за материала изготовления имеют более высокую вероятность появления стуков в рулевом управлении

Если после замены втулок штока сохраняется люфт и зазор в рабочей паре, стоит проверить износ прижимного сухаря и его шахты в картере рейки. Подтягивание рейки возможно в небольших пределах, но при большом износе рабочей пары это уже не поможет, а рейка станет туго ходить во втулках.

При износе самого сухаря и его шахты он меняется на ремонтный, а шахта шлифуется. В любом случае, если подтяжка не помогла, рейку необходимо проверить на предмет износа рабочей пары. Иногда зубцы в центральной части штока слишком изношены и он требует замены. В противном случае достаточно поменять вал рейки на ремонтный, перешлифовать шток рейки или использовать ремонтные втулки вала. Но подобные работы достаточно дороги, и в этом случае чаще всего рекомендуют заменить рейку на новую или восстановленную в заводских условиях.

Компоненты / Статьи

У реек со встроенным ГУРом есть еще целый класс неисправностей, связанных с течами сальников и утечками в гидравлике. Утечки через сальники штока рейки возникают при износе самих сальников и штока. Причины обычно в коррозии штока, загрязнении масла, перегреве жидкости ГУРа, скачках давления сверх номинала и общем старении материала сальников. Любые биения штока ухудшают условия работы сальников и повышают вероятность утечек. Частой причиной являются и коррозийные повреждения поверхности штока.

Ремонт такой же, как при износе втулок штока. Шток шлифуется в ремонтный размер, одновременно меняются втулки и сальники.

Течь сальника вала также встречается очень часто. Он в первую очередь стареет при повышенной температуре жидкости усилителя. Она греется насосом, и в этой зоне худшие условия охлаждения. Иногда встречается и коррозия самого вала. Обычно в результате образуется «медленная» течь, в отличие от «быстрых» течей, характерных для протечек сальников штока.

Неисправности золотникового механизма в большинстве случаев связаны с износом картера тефлоновыми кольцами уплотнений, в результате чего возникает переток рабочей жидкости. Это приводит к нарушениям в работе гидравлики — обычно усилитель перестает работать полностью или частично. Ремонт заключается или в замене картера, или в установке ремонтной гильзы с последующей расточкой.

Редкая неисправность — нарушение жесткости торсионного вала. Со временем он ослабевает, и помощь ГУР становится более навязчивой, ухудшается реактивное действие на руле.

Система Servotronic от ZF отличается еще установкой на золотниковом механизме дополнительного клапана, регулирующего давления на рейке. Подвести может электроника или сам клапан. В остальном ломаться там нечему.

Износ картера рабочего цилиндра рейки в большинстве случаев приводит к ее замене. Дело в том, что разделительный поршень штока рейки в процессе эксплуатации машины изнашивает в основном «околонулевую» зону. Со временем это приводит к образованию «ступеньки» усилия между движением по прямой и усилием в повороте. Помощь ГУР в «нулевом» положении сходит на нет, возникает ощущение «закусывания» при повороте руля. На начальной стадии иногда помогает замена сальника штока, но в большинстве случаев потребуется гильзовка корпуса рейки, что выполняется очень редко. Чаще всего требуется замена корпуса целиком или рейки в сборе.

На фоне остальных конструкций сильно выделяется рейка ZF, применяемая в системе BMW Active Steering. Сама она в этом случае имеет вполне традиционную конструкцию и набор неисправностей. Но рабочий вал рейки устроен сложнее: привод на рейку — дифференциальный. Момент на него передается с рулевого вала и с электромотора привода. По сигналам датчиков мотор «помогает» или «мешает» вращать вал, там самым увеличивая или уменьшая результирующее передаточное отношение рулевого управления.

При неисправности электромотора, чтобы обеспечить работу рулевого управления, его привод полностью блокируется дополнительным аварийным фиксатором. Таким образом обеспечивается безопасность конструкции при электрических проблемах. Помимо введения дополнительных датчиков и электромотора, которые склонны к отказам, в системе интенсивно изнашиваются шестерни цилиндрического дифференциала и червячная передача с электромотора на ее корпус. Со временем люфты в малоразмерной передаче увеличиваются, тем самым ухудшая «чувство руля» у подобного механизма. Блок дифференциала заменяется в сборе при наличии люфтов, а остальные компоненты ремонтируются аналогично классическим конструкциям.

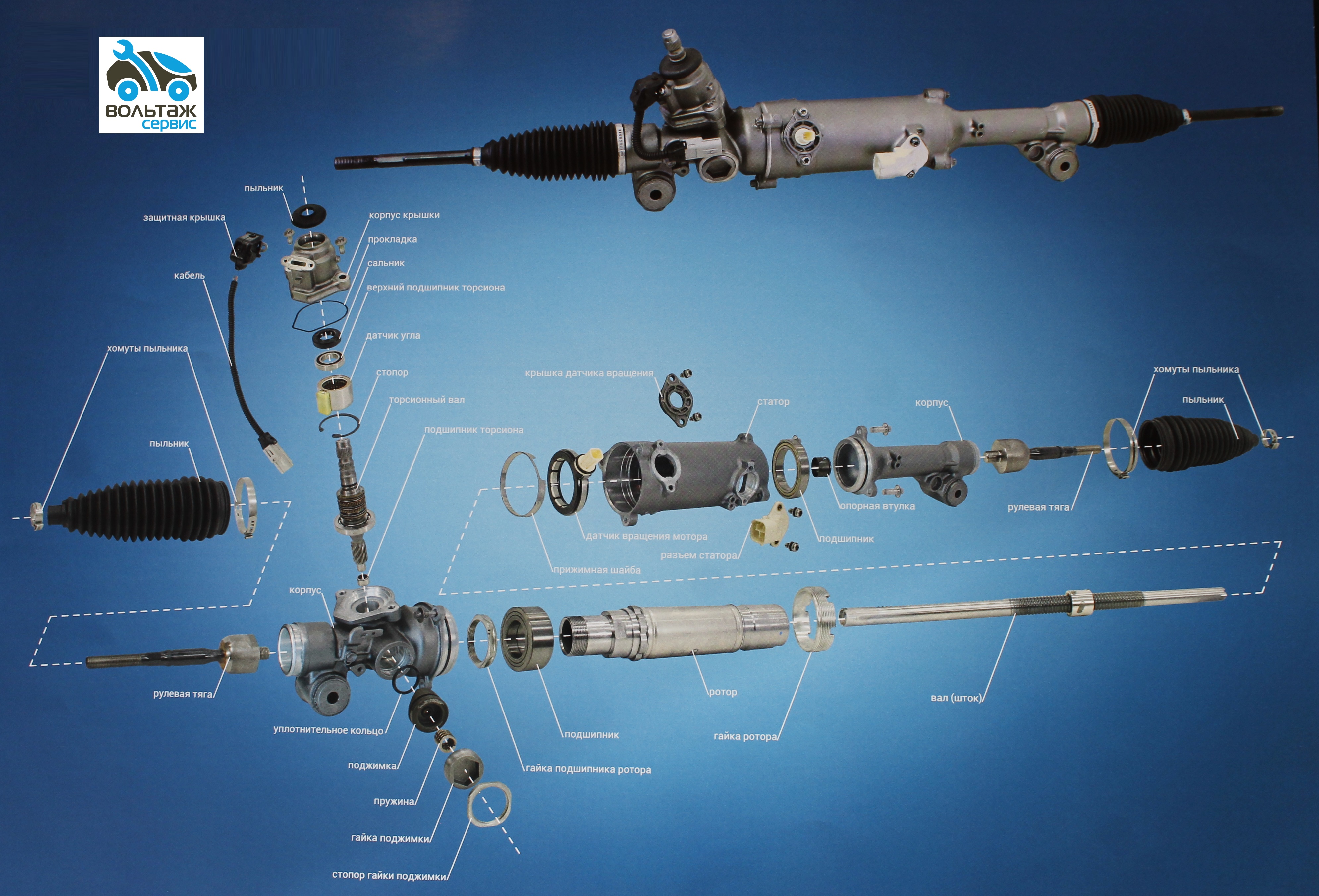

Электроусилители рулевого управления бывают двух видов. Одни располагаются на рулевой колонке и передают усилие непосредственно через рабочую пару рейки. Вторые имеют прямой привод, а на рулевом валу или рейке расположен только торсион и датчики положения руля.

Первый вариант исполнения ЭУР к самим рейкам отношения не имеет, разве что стоит отметить, что нагрузка на рабочую пару рейки в таком механизме очень высокая и ресурс самой рейки заметно сокращается. А вот проблемы ЭУР с непосредственным приводом можно рассмотреть подробнее.

Первое место среди неисправностей держат поломки датчиков момента сопротивления. Например, на очень распространенных конструкциях ЭУР, применяемых VW, причиной поломки является поломка гибкого шлейфа датчика. Ремонт заключается в обрезании поломанной части и припаивании к контактам датчика.

Различные неисправности с мотором, его подшипниками или электропроводкой, а также силовым модулем случаются, но пока очень редки. В основном отмечаются отдельные модели, например EPS у Honda.

Также особенностью конструкций ZF/Bosch/MSG первого–третьего поколений является наличие второй зубчатой передачи в рейке. У электромотора своя зубчатая передача, оптимизированная для передачи большего момента. Таким образом, у рейки есть второй сухарь и вторая червячная пара, что немного осложняет диагностику при появлении люфтов и предъявляет более высокие требования к качеству выполнения работ.

Более новые конструкции оснащаются приводом с винтовой передачей на рециркулирующих шариках, с прямым или ременным приводом от электромотора. Такой механизм менее склонен к накоплению люфтов и появлению стуков, но зато очень чувствителен к загрязнениям и утере смазки штока. Так что за состоянием пыльников нужно следить намного тщательнее. При загрязнении штока, повреждении подшипников передачи механизм начинает подвывать при работе, а в запущенных случаях его может даже заклинить. Ремонт резьбы штока после появления каверн выполняется редко, обычно в этом случае шток подлежит замене.

Жесткий привод на винтовую передачу склонен к появлению стуков, а также отличается высокой нагрузкой на электромотор. Желая несколько смягчить работу узла, на некоторых конструкциях применяют привод эластичным зубчатым ремнем. Он заметно снижает нагрузки на узел, повышая его ресурс. Но, в свою очередь, может потребовать замены уже после 3–5 лет эксплуатации, в зависимости от условий и нагрузки.

Рулевая рейка — типичные неисправности и способы ремонта — журнал За рулем

Есть ли альтернатива дорогостоящей замене узла из-за его течи или стуков? Разбираемся в основных неисправностях и оригинальных приемах ремонта рулевых механизмов.

00

Еще не так давно автопроизводители допускали ремонт механизмов, продавали оригинальные запчасти и разрабатывали технологии восстановления. Однако позже лавочку прикрыли, мотивируя это угрозой безопасности. Хотя в конструкцию и технологии изготовления рулевых реек никаких принципиальных изменений не внесли. Благо, альтернатива дорогостоящей замене узла из-за его течи или стуков всё еще есть. При квалифицированном подходе рейки успешно ремонтируют без какой-либо угрозы безопасности.

ПАЛКИ В КОЛЕСА

01

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку — они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала — обычный сальник, выдерживающий давление раз в десять меньше.

Примерно в 2005 году почти все автопроизводители резко изменили свою политику — рулевые рейки были объявлены неремонтопригодными. Продажу оригинальных запчастей и доступ к информации о технологии восстановления узлов прикрыли. Однако это не поставило крест на индустрии ремонта. Для большинства автомобилей рулевые механизмы делают крупные сторонние производители, например ZF. Поэтому остались доступными оригинальные запчасти и техническая информация. Кроме того, никто не отменял унификацию. Зачастую на свежие модели одного автопроизводителя подходят запчасти от других машин начала 2000‑х годов. Кроме того, есть производители, специализирующиеся на тех же сальниках и втулках. По их каталогам нетрудно подобрать запчасть необходимого типа и размера — номинального или ремонтного. Так что пока можно починить практически любую рейку.

Скрытая угроза

Настоящий бич всех рулевых реечных механизмов — коррозия. Причиной ее становится в основном неквалифицированное обслуживание. Часто при замене рулевых тяг сервисмены фиксируют их пыльники универсальными пластиковыми хомутами — это гораздо проще, чем мучиться с установкой штатных, металлических. Но пластиковый хомут, как его ни затягивай, не обеспечивает полной герметичности пыльника, которая имеет решающее значение для здоровья механизма.

При работе рейки пыльники рулевых тяг поочередно сжимаются и разжимаются, благодаря чему возникает движение воздуха внутри узла. Без такой вентиляции каждый пыльник чрезмерно деформируется, а это чревато их повреждением. Для циркуляции воздуха большинство производителей делают проточки различных типов на зубчатой рейке. Если установлены пластиковые хомуты, один из пыльников подсасывает теплый воздух из подкапотного пространства, а другой выпускает его обратно. При прохождении через рулевой механизм воздух активно остывает (ведь узел стоит на подрамнике близко к земле) — образуется конденсат. Достаточно полугода, чтобы рейка начала ржаветь.

111–1

Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике.

Коррозия рулевого вала дает знать о себе раньше на рулевых механизмах с гидроусилителем. Из-за работы по шероховатой поверхности начинают быстро изнашиваться и течь сальники. На рулевых рейках с электромеханическим усилителем распознать начало болезни сложнее. Когда дело дойдет до ощутимых неисправностей — стуков и люфтов, коррозия уже успеет нанести зубчатой рейке непоправимый вред. В запущенных случаях она поражает зубья, которые не подлежат ремонту. Зубья имеют сложный профиль и высокую поверхностную закалку, и правильно восстановить их после любой механической обработки практически невозможно.

С коррозией остальных поверхностей рейки борются тремя методами: шлифовкой, стачиванием под ремонтный диаметр и завтуливанием. Шлифовку делают, когда ржавчина поверхностная и суммарное уменьшение диаметра рейки не превышает 0,1 мм. При этом используют запчасти (сальники и опорную втулку) номинального размера. С таким увеличением зазора течей и стуков не будет.

При более глубокой коррозии допустимо безболезненно стачивать зубчатую рейку не более чем на 0,5 мм. Такова рекомендация большинства производителей. Эти детали обычно закалены на глубину около 1,5 мм. Ведь они должны надежно работать под давлением масла до 150 бар. При столь значительном уменьшении диаметра используют запчасти ремонтного размера. Сальники подбирают по каталогам, а втулки иногда приходится изготавливать.

12

Иногда насос гидроусилителя неожиданно отказывает — без видимых причин и посторонних звуков. Вероятная причина — залипание расходного клапана в крайнем положении из-за попадания частиц грязи. Его можно растормошить, причем не вынимая из корпуса, и насос будет исправно служить дальше.

А вот любопытная технология для искоренения более суровой ржавчины. Зубчатую рейку протачивают и, используя специальный компаунд, напрессовывают трубу из нержавейки — этот материал обладает достаточной прочностью. Затем рейку вновь протачивают и полируют под номинальный диаметр. Технология сложна и имеет много подводных камней.

Бывает, из-за конструктивных особенностей корродирует входной рулевой вал рейки. Обычно вал расположен под углом около 45º, и в месте, где он проходит через моторный щит, образуется подобие чашки. На многих машинах в нее постоянно попадает вода с улицы, из-за чего вал начинает ржаветь. Коррозия доходит до сальника, вызывая его преждевременный износ. Гидравлические рейки возвестят об этом течью, а электромеханические опять-таки молчат до последнего. Лечение аналогичное: вал протачивают и под новый диаметр подбирают ремонтный сальник. Глубина обработки не имеет принципиального значения, ведь для изготовления этой детали не применяют металл с особыми механическими свойствами. Впрочем, редко когда снимают больше 1 мм.

Неисправности рулевой рейки: признаки, причины, диагностика

Как определить неисправность рулевой рейки?

Давайте начнем с того, что на современных автомобилях в настоящее время широко используется несколько видов рулевых реек: механические, электрические и гидравлические. Ну если с механическими рейками, вроде всё понятно и совсем не сложно, то определить неисправность двух других типов реек порой под силу только опытному мастеру, прибегая к помощи спецоборудования и инструмента. Для точной диагностики неполадок рулевого управления рекомендуется посетить специализированные сервис, потому что, нередко требуется полный демонтаж и разборка механизма до последней детали. Однако основные неполадки можно выявить и самому, по нескольким тревожным признакам.

Как самостоятельно проверить рулевую рейку?

Симптомы неисправности:

Появление стука в передней подвеске. Сначала он может быть почти незаметным и проявляется только на сильно разбитых дорогах, в дальнейшем он будет появляться постоянно. При сильных повреждениях механизма машина становится неуправляемой.
Появление масляных луж на асфальте под автомобилем. Это одних из распространенных признаков неисправности рулевой рейки для автомобилей с системой ГУР. В утечке гидравлической жидкости виноваты изношенные сальники и прокладки, уплотнительные элементы требуют замены.
Сложности с поворотом колес. Руль поворачивается туго, при движении может возникать посторонний свист, гул. Проблема может быть связана с повреждением распределителя усилия, приводного ремня или насоса ГУР, однако, необходимо провести точную диагностику в автосервисе.
Тугой руль. Особенно это заметно в начале движения, также руль сложно поворачивать во время сильных холодов.
Снижена управляемость автомобиля. Машина не реагирует на поворот рулевого колеса, руль может не возвращаться в начальное положение.
Биение в руль. Появление вибрации при поворотах и при движении по прямой траектории.

Чтобы точно выявить неисправность рулевой рейки на автомобиле, лучше обратиться к специалистам. Далеко не всегда есть возможность провести качественный ремонт: при сложных повреждениях и глубокой коррозии элементов данного механизма, рейку придется заменить на новую или восстановленную. Самостоятельный разбор механизма и замена деталей далеко не всегда позволяют получить нужный результат.

Рулевая рейка предназначена для передачи энергии от руля к колесам, и от ее исправности во многом зависит управляемость автомобиля и безопасность движения. Каждый водитель должен уметь распознавать признаки неисправности рулевой рейки и знать, когда необходимо обращаться в автосервис для ее ремонта или замены. Снижение управляемости автомобиля приводит к аварийным ситуациям, в которых могут пострадать все участники движения.

Механизм рулевой рейки выходит из строя по двум основным причинам:

1. движение по неровным дорогам;

2. попадание влаги внутрь корпуса.

Попадание колес в ямы и выбоины на дорожном полотне, переезд через рельсы, наезд на бордюры – все это приводит к повышенной нагрузке на механизм и его преждевременному износу. Еще одной неизбежной причиной неполадок становится пыль: мелкие частицы песка и влага засоряют механизм, и в результате он быстро выходит из строя. Если вам часто приходится ездить по пыльным неровным дорогам, необходимо постоянно следить за состоянием пыльников и перепускных трубок, присутствующих на некоторых моделях современных автомобилей, чтобы не допустить внезапной поломки.

Также причинами неисправности рулевой рейки становятся необдуманные действия водителя.

Самые распространенные ошибки:

Проезд на полной скорости через «лежачего полицейского»
Переезд трамвайных путей поперек рельс на большой скорости
Стоянка автомобиля зимой с вывернутыми колесами
Переезд через бордюры с вывернутыми колесами
Резкие повороты руля при движении на непрогретом автомобиле в холода (данный пункт актуален только для автомобилей с системой ГУР)

Эти и многие другие факторы провоцируют ускоренный износ и поломку деталей, в результате элементам рулевого управления требуется дорогостоящий ремонт или полная замена.

Проблемы с гидроусилителем руля — причины и признаки неисправности

Первый признак неисправности – утечка гидравлической жидкости, в результате чего нарушается работа всей системы. Если не провести своевременный ремонт, со временем из строя выйдет насос гидроусилителя. Чтобы определить проблемы с гидроусилителем, необходимо обратить внимание на следующие признаки неполадок:

Увеличение пенистости гидравлической жидкости говорит о подсосе воздуха в системе ГУР.
Усиление шумов и появление посторонних звуков при повороте рулевого колеса. Проблема может свидетельствовать о недостаточном количестве жидкости в бачке, или об износе насоса гидроусилителя.
Проблемы с работой гидроусилителя на холостых оборотах. Как только количество оборотов увеличивается, проблема исчезает.
Нет усиления при повороте руля в одну или в обе стороны. Эта проблема возникает в результате повреждения тефлоновых колец распределителя.

Что делать если гидроусилитель сломался? Уже при первых признаках неполадок необходимо обращаться к специалистам. Со временем небольшие отклонения от нормы превратятся в серьезные проблемы с управляемостью автомобиля, и это может стать причиной ДТП. Проверить устройство самостоятельно сложно: точно определить неисправность может только профессионал с многолетним опытом.

Диагностика рулевой рейки

Диагностику рулевых реек с системой ГУР в нашем сервисе можно осуществить с помощью профессионального стенда, предназначенного для имитации работы рулевой рейки в реальных условиях и при экстремальных нагрузках.

Если рулевая рейка начала подтекать или появились другие признаки неисправностей, ее полностью разбирают в условиях автосервиса. Специалист оценит целостность корпуса, состояние уплотнительных колец и сальников. Если причиной течи стали изношенные уплотнительные элементы, их меняют на новые.

Мастер проводит внешний осмотр рейки на предмет механических повреждений и следов коррозии. Проверяется изношенность рейки и червячной передачи. Если в регулировке зацепления возникли отклонения, неизбежно возникнут проблемы с поворотом руля. При неправильном зацеплении в паре он вращается слишком туго. Диагностика неисправности рулевой рейки требует опыта, так как нередко проблема выявляется не там, где она предполагалась первоначально.

После обращения в автосервис и устранения неполадок обязательно выполняется развал/схождение для установки оптимальных углов расположения колес. Эту работу нельзя доверять «гаражным» мастерам, так как от правильной регулировки зависит управляемость машины и скорость износа шин.

Как избежать поломок рулевой рейки?

Любой механизм со временем изнашивается и требует замены компонентов, однако можно обеспечить ему максимально долгую жизнь. Чтобы не допустить выхода рулевой рейки из строя, важно соблюдать правила эксплуатации авто и не допускать преждевременного износа деталей. Можно перечислить несколько полезных рекомендаций:

Проверяйте состояние пыльников и своевременно меняйте их. Это позволит предотвратить попадание в устройство пыли и воды, что провоцирует различные поломки.
В холодное время года перед стартом несколько раз мягко прокрутите рулевое колесо, Это позволит маслу дойти до всех деталей.
Удерживайте рулевое колесо в крайнем положении не более 5 секунд.
Старайтесь не попадать в глубокие выбоины на дороге, не переезжать на высокой скорости рельсы без крайней необходимости, а также снижайте скорость перед «лежачими полицейскими». Сильные удары при езде по неровным дорогам – одна из самых распространенных причин неисправности.

Аккуратное вождение и своевременное обслуживание механизма гарантируют машине отличную управляемость и максимальную безопасность движения.

В нашем автосервисе предлагается квалифицированная диагностика и ремонт рулевой рейки любого типа, мы работаем с автомобилями любых марок и моделей. Воспользуйтесь услугами профессионалов, чтобы в короткие сроки решить проблему и вернуть машину к работе. Вы можете купить новую рулевую рейку или ремкомплекты для самостоятельного ремонта

Услуги нашего автосервиса:

Все, что вам нужно знать

Марк Уильямсон, Getty Images

Реечная система рулевого управления состоит из шестерни (круговой передачи) с рейкой (линейной передачи). Система работает путем преобразования вращательного движения в поступательное. Большинство легковых автомобилей, небольших грузовиков и внедорожников оснащены системой реечной передачи, а не системой рулевого управления с рециркуляцией шариков, как в больших грузовиках, больших внедорожниках и других тяжелых транспортных средствах.

Рейка и шестерня

При рулевом управлении с реечной передачей вращение шестерни вызывает линейное движение рейки, которая поворачивает колеса автомобиля влево или вправо. Реечные и шестеренные системы являются обычным компонентом на железных дорогах. Между железнодорожными рельсами находятся стойки, которые взаимодействуют с шестернями, прикрепленными к локомотивам, и вагонам, чтобы помочь поездам двигаться вверх по крутым склонам.

Хотя система зубчатой рейки может показаться сложной, согласно Advance Autoparts, это просто шестерня, прикрепленная к зубчатой балке. Штанга крепится к комплекту рулевых тяг. Генераторная рейка — это контур зубчатой рейки, используемый в конструкции генерирующего инструмента, такого как червячная фреза или зуборезный станок, для указания деталей и размеров зубьев.Простые линейные приводы часто состоят из некоторой комбинации рейки и шестерни. Вращение вала шестерни приводится в действие вручную или от двигателя для создания линейного движения.

В то время как реечная система рулевого управления используется производителями автомобилей в США менее 50 лет, в других странах этой концепции уже почти сто лет. Hemmings Motor News сообщает, что в 1930-х годах компания BMW выпустила первую реечную коробку передач. Первым американским производителем автомобилей, который использовал реечное рулевое управление в производстве, был Ford, который использовал его для Mustang II 1974 года и Pinto 1974 года.Вскоре после этого AMC применила эту систему для Pacer 1975 года, однако GM и Chrysler не стали производить автомобили с реечным рулевым управлением до 1980-х годов.

Хотя американским производителям потребовалось некоторое время, чтобы начать производство реечных рулевых систем, они вскоре осознали то, что европейские и азиатские автомобильные компании знали на протяжении десятилетий. Реечное рулевое управление представляет собой более простую конструкцию по сравнению с предыдущей системой рулевого управления с рециркуляцией шариков. Эта более простая конструкция делает системы реечного рулевого управления более рентабельными.

Хеммингс также отмечает, что реечная система рулевого управления весит меньше, чем коробка передач с рециркуляцией шаров, что помогает сократить расход топлива. Системы реек и шестерен легче, потому что для них не требуются промежуточные рычаги, рычаги Питмана, центральные звенья и втулки рулевых тяг, которые присутствуют в обычных системах рулевого управления. Размер и вес реечной системы делают ее более подходящей для приводов на передние колеса, поскольку производители могут устанавливать ее прямо рядом с поперечной трансмиссией.Производителям проще адаптировать редукторы с реечной передачей к конкретным колесным базам и погрузочно-разгрузочным устройствам.

Рейка и шестерня: приложения

Хотя большинство потребителей знакомы с системами реечной передачи для рулевого управления легковых автомобилей и небольших грузовиков, комбинации зубчатой рейки и шестерни имеют несколько других применений. Реечные системы не только помогают поездам преодолевать крутые уклоны, но и обеспечивают лучший контроль торможения, особенно в снежных и обледенелых условиях. Лестничный подъемник.com заявляет, что реечные системы являются стандартными компонентами большинства лестничных лифтов. Реечный механизм часто работает с использованием гидравлической или электрической энергии.

В 1970-х годах Артур Эрнест Бишоп изобрел регулируемую стойку. Его регулируемая стойка в сочетании со стандартной шестерней использовалась для улучшения управляемости автомобиля.

Как работает реечное рулевое управление?

Согласно статье Moog Parts, реечное рулевое управление работает за счет использования системы зубчатых колес для преобразования кругового движения рулевого колеса в линейное движение, необходимое для поворота колес.В металлической трубе находится зубчатая передача. На каждом конце трубки есть отверстия, позволяющие прикрепить стойку к осевому стержню. Ведущая шестерня соединяется с рулевым валом, так что шестерня будет вращаться и перемещать рейку при повороте рулевого колеса. Осевые стержни соединяются с концом рулевой тяги, который крепится к шпинделю.

Реечная шестерня выполняет две основные функции:

Преобразование вращательного движения рулевого колеса в линейное движение, необходимое для вращения колес автомобиля
Уменьшение передач, что облегчает поворот рулевого колеса колеса

Передаточное число рулевого управления со стойкой и шестерней

Компания Moog Parts определяет «передаточное число» как отношение того, насколько далеко поворачивается рулевое колесо к тому, насколько поворачиваются колеса. Например, если поворот рулевого колеса на 360 градусов приводит к тому, что колеса автомобиля поворачиваются на 20 градусов, то передаточное отношение этого автомобиля составляет 18: 1 (360, деленное на 20). Более высокое передаточное число требует большего количества оборотов рулевого колеса для поворота колес. Желательно более низкое передаточное отношение рулевого управления, поскольку оно указывает на более быстрое рулевое управление.

Легкие спортивные автомобили обычно имеют более низкое передаточное число по сравнению с большими легковыми и грузовыми автомобилями. Благодаря усилителю рулевого управления все легковые автомобили имеют улучшенное передаточное отношение.

Стойка и шестерня с усилителем

Hemmings Motor News отмечает, что автомобили с усилителем рулевого управления имеют немного другую конструкцию зубчатой рейки и шестерни. По бокам силовой стойки расположены две стальные трубы, которые выполняют функцию левого и правого поворота, одновременно выступая в качестве напорных и обратных линий. Цилиндр, содержащий поршень с двумя отверстиями для жидкости, соединяется с силовой стойкой. Жидкость под высоким давлением перемещает поршень, который затем приводит в движение рейку. В электрических системах используется электронасос.

Общие проблемы рулевого управления с зубчатой рейкой и шестерней

Поскольку невозможно управлять автомобилем без рулевого управления, важно внимательно следить за любыми проблемами, чтобы вы могли их отремонтировать как можно скорее.По сообщениям Moog и Sunglass, распространенные проблемы с рулевым управлением включают:

Жесткое рулевое колесо: Если кажется, что рулевое колесо поворачивается с трудом, это может указывать на проблему с рулевой рейкой или недостаточное давление в усилителе. рулевая система. Эта проблема обычно решается добавлением большего количества жидкости для гидроусилителя руля.
Утечка жидкости для гидроусилителя руля: Если в вашем автомобиле течет жидкость для гидроусилителя руля, вам следует отремонтировать ее, прежде чем она приведет к перегреву коробки передач или поломке шестерен.
Шумы при шлифовании: Шумы при шлифовании обычно указывают на недостаточную смазку в редукторе рулевого управления. Возможно, необходимо заменить коробку передач.
Горящее масло: Жидкость для гидроусилителя руля имеет запах, похожий на запах горящего масла. Если вы заметили этот запах во время вождения, остановитесь, как только это станет безопасным. Ваша коробка передач может перегреться и загореться.

Реечная система рулевого управления позволила повысить рентабельность производства автомобилей, сократить расход топлива и упростить управление транспортными средствами.Это, безусловно, революционный прорыв в автомобильной промышленности.

Информация и исследования в этой статье проверены сертифицированным ASE техническим специалистом Дуэйн Саялун из YourMechanic.com . Для получения отзывов или запросов на исправления, пожалуйста, свяжитесь с нами по телефону [email protected] .

Источники:

The Stairlift.com

Hemmings

Автомобиль и водитель

Moog

Автомобиль и водитель

Sunglass.io

Advance Autoparts

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Признаки неисправности или неисправности рулевой рейки / коробки передач

Рулевое управление, используемое во многих современных автомобилях, представляет собой реечную систему рулевого управления. Рейка и шестерня состоят из нескольких компонентов, включая универсальные шарниры, главный и промежуточный валы, а в центре находится рулевая рейка или коробка передач.Именно этот центральный блок получает данные от водителя через рулевое колесо и рулевую колонку и посылает механический сигнал рулевым тягам и рулевым валам для выполнения плавных и эффективных поворотов влево и вправо. Однако время от времени рулевая рейка или коробка передач изнашиваются. Быстрое и эффективное обслуживание по ремонту этого важного компонента может означать разницу между незначительными неудобствами и капитальным ремонтом.

Рулевая рейка — это, по сути, сердце системы рулевого управления.Когда он полностью изнашивается или ломается, способность управлять автомобилем оказывается под угрозой. Если это происходит во время вождения, это может быть очень опасно. Именно по этим (и многим другим) причинам внимание к предупреждающим признакам неисправной или неисправной рулевой рейки или коробки передач может сэкономить вам деньги, время и снизить вероятность аварии.

Вот несколько симптомов или предупреждающих знаков, которые предупреждают вас о потенциальной проблеме, связанной с вашей рулевой рейкой.

1. Очень тугое рулевое колесо

Современные реечные системы рулевого управления поддерживаются гидроусилителем рулевого управления, в котором используется гидравлическое давление, что позволяет легко и быстро управлять рулевым колесом.Когда рулевое колесо кажется туго затянутым или его труднее повернуть, чем обычно, обычно это происходит из-за того, что рулевая рейка или коробка передач нагреваются сильнее или из-за потери гидравлического давления в гидроусилителе рулевого управления. В любом случае, это проблема, которая никуда не исчезнет, и ее следует как можно скорее осмотреть сертифицированный механик ASE. Иногда это так же просто, как добавление большего количества жидкости для гидроусилителя руля или небольшая регулировка, которые могут решить эту проблему и продлить срок службы вашей рулевой рейки.

2. Утечка жидкости гидроусилителя руля

Как отмечалось выше, иногда на жесткое рулевое управление указывает жидкость для рулевого управления с низким усилием.Однако, поскольку рулевой механизм имеет гидравлический привод, уровень жидкости не снизится, если где-то в системе не будет утечки. Утечка жидкости для гидроусилителя руля означает, что имеется неплотный фитинг, сломанная прокладка или другая механическая проблема, вызывающая утечку, которую необходимо устранить как можно скорее. Несоблюдение этого правила приведет к перегреву рулевой рейки или коробки передач, что может привести к поломке шестерен и других компонентов, что может привести к аварии.

Утечку жидкости для рулевого управления можно отличить от других жидкостей по запаху (обычно запах горящего масла).Он также обычно красного или розового цвета и будет капать с задней части вашего мотора. Если вы обнаружите этот тип жидкости под автомобилем, как можно скорее обратитесь к механику, чтобы проверить утечку и устранить ее, прежде чем утечка вызовет дополнительные повреждения.

3. Скрежет при рулевом управлении

Неисправная или неисправная коробка передач обычно вызвана отсутствием надлежащей смазки и обслуживания. Избыточное тепло вызывает контакт металла с металлом и, таким образом, создает громкий скрежет при повороте влево или вправо.Вы действительно можете заметить этот звук, если вы одновременно поворачиваете и наезжаете на кочку, например, когда вы выезжаете на подъездную дорожку. Если вы заметили скрежет при повороте влево или вправо, обратитесь к механику, чтобы он быстро диагностировал и при необходимости заменил редуктор рулевого управления.

4. Запах горящего масла

Менее распространенным признаком повреждения рулевой рейки или коробки передач является запах горящего масла. Поскольку сама жидкость гидроусилителя пахнет горелым маслом, сильный запах горелого масла будет присутствовать, когда коробка передач горячего рулевого управления.В этом случае немедленно остановите автомобиль, найдите безопасное место для парковки и как можно скорее вызовите механика. Продолжение движения при перегреве рулевого механизма может привести к пожару и серьезным повреждениям.

Рулевая рейка или коробка передач являются важным компонентом, жизненно важным для плавного рулевого управления любого транспортного средства, использующего реечную систему рулевого управления. Если вы заметили какие-либо из вышеперечисленных симптомов или предупреждающих знаков, как можно скорее обратитесь к местному сертифицированному механику ASE, чтобы он мог диагностировать и устранить любые нанесенные повреждения.

Ищете жидкость для гидроусилителя руля?

Посмотрите десятки отличных вариантов прямо здесь

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Реечная система с гидроусилителем

Несмотря на то, что на рынке используется несколько типов систем рулевого управления, два основных из них — это рулевое управление с рециркуляцией шариков, которое в основном используется для тяжелых автомобилей, грузовиков и больших внедорожников, и реечное рулевое управление, которое обычно встречается на легковых автомобилях. грузовики и внедорожники.

Как работает реечное рулевое управление?

Реечное рулевое управление использует зубчатую передачу для преобразования кругового движения рулевого колеса в линейное движение, необходимое для поворота колес. Он также обеспечивает пониженную передачу, поэтому колеса легче поворачивать.

Он работает путем заключения зубчатой рейки и шестерни в металлическую трубку, причем каждый конец рейки выступает из трубки и соединен с осевым стержнем. Ведущая шестерня прикреплена к рулевому валу так, что при повороте рулевого колеса шестерня вращается, перемещая рейку.Осевой стержень на каждом конце стойки соединяется с концом рулевой тяги, который прикреплен к шпинделю.

Реечные передаточные числа рулевого управления

Большинству автомобилей требуется от трех до четырех полных оборотов рулевого колеса от упора до упора (от крайнего правого угла к крайнему левому). Передаточное отношение рулевого управления показывает, насколько повернуть рулевое колесо, чтобы колеса повернулись на определенную величину. Более высокое передаточное число означает, что вам нужно больше поворачивать рулевое колесо, чтобы повернуть колеса на определенную величину, а более низкие передаточные числа обеспечивают более быструю реакцию рулевого управления.

В некоторых автомобилях используется рулевое управление с переменным передаточным числом. В этой реечной системе рулевого управления используется другое количество зубьев на см (шаг зуба) в центре, чем на концах. В результате рулевое управление более чувствительно, когда оно повернуто в сторону блокировки, чем когда оно находится близко к своему центральному положению, что делает автомобиль более маневренным.

Существует два основных типа реечной системы рулевого управления:

Торцевой отбор — тяги крепятся к концу рулевой рейки через внутренние осевые тяги.
Центр взлета — болты прикрепляют рулевые тяги к центру рулевой рейки.

Как реечное рулевое управление работает с гидроусилителем?

При подключении реечной системы к системе рулевого управления с гидроусилителем конструкция незначительно меняется. В стойку помещается цилиндр с поршнем посередине. По обеим сторонам поршня находится жидкость. Когда давление оказывается на жидкость с одной стороны поршня, это заставляет поршень двигаться, что поворачивает рейку и помогает рулевому управлению.

Распространенные проблемы рулевого управления с реечной передачей

Поскольку рулевое управление имеет важное значение для управления автомобилем, важно как можно быстрее диагностировать и устранять любые проблемы с рулевым управлением. Типичные проблемы с рулевым управлением включают:

Очень тугое рулевое колесо
Если становится все труднее повернуть рулевое колесо, это признак того, что, вероятно, возникла проблема либо с рулевой рейкой, либо с недостаточным давлением в гидроусилителе рулевого управления. Решением может быть простое добавление жидкости для гидроусилителя руля, но лучше всего проверить это.
Утечка жидкости рулевого управления с гидроусилителем
Уровни жидкости рулевого управления с гидроусилителем только уменьшаются, и в случае утечки рулевое управление будет жестким. Это не большая проблема, однако к последствиям, если оставить его слишком долго, можно привести перегрев рулевого редуктора и рулевой рейки или поломку шестерен. Рекомендуется исправить это, если это простая (и дешевая) задача. Щелкните здесь для получения дополнительной информации о причинах этих утечек
Скрежет при рулевом управлении
Скрежет от вашего рулевого редуктора исходит от контакта металла с металлом, что свидетельствует об отсутствии смазки.Вы сможете отчетливо слышать это, когда повернете налево или направо. Попросите своего механика взглянуть на проблему, так как ваш рулевой редуктор может нуждаться в замене.
Запах горящего масла
Жидкость для гидроусилителя руля пахнет горящим маслом, поэтому, если вы чувствуете ее запах во время вождения, это признак того, что рулевой редуктор слишком горячий. Лучше остановить машину как можно скорее и разобраться с проблемой. Движение с перегретым рулевым механизмом может привести к возгоранию.

Подробнее

Хотите узнать больше о рулевом управлении и подвеске вашего автомобиля? Взгляните на MOOG TV.MOOG TV, полный интересных видеороликов, полезных советов и четких инструкций, — идеальное место, чтобы узнать больше о вашем автомобиле.

Посетите MOOG TV

Система рулевого управления: какие части?

Шаровая втулка

Шаровая втулка похожа на маленькие шаровые опоры; они обеспечивают поворотное соединение между двумя частями. Шаровые втулки необходимы для того, чтобы рулевая тяга НЕ гнулась при повороте колес или движении вверх и вниз по неровной дороге.

Шаровидные головки заполнены консистентной смазкой для предотвращения трения и износа.Некоторые гнезда для шаров герметичны. У других есть пресс-масленка, которая позволяет вводить смазку в шасси с помощью шприца для смазки.

Вернуться к началу

Приводной ремень

Приводные ремни используются для управления всем вспомогательным оборудованием, приводимым в действие двигателем.

например Водяной насос, вентилятор, насос гидроусилителя руля и кондиционер.

Они бывают двух видов: клиновой или поликлиновой, как показано здесь. Поликлиновые ремни могут иметь от 3 до 7 канавок на ремне.

Ремни изготовлены из резины с усилением, проходящим через резину.

Вернуться наверх

Резервуар для жидкости

Резервуар для жидкости содержит гидравлическую жидкость, используемую в системах рулевого управления с усилителем автомобиля.

Обычно он сделан из пластика. Его можно найти прикрепленным к боковой стороне моторного отсека или непосредственно на насосе гидроусилителя рулевого управления.

Вернуться к началу

Гидравлическая жидкость

Гидравлическая жидкость — это жидкость, состоящая из различных химикатов.

Гидравлические жидкости используются для передачи движения от одной точки транспортного средства к другой точке, которые не соединяются по прямой линии.

Когда жидкость сжимается поршнем на одном конце, жидкость в трубопроводе сжимается полностью до другого конца. На другом конце жидкость давит на второй поршень. Когда давление на поршень становится больше, чем давление с другой стороны поршня, поршень отодвигается от сжатой жидкости.

В большинстве систем рулевого управления с гидроусилителем в качестве гидравлической жидкости используется жидкость для автоматических трансмиссий.

Вернуться к началу

Натяжной рычаг

Натяжной рычаг поддерживает конец центральной тяги на стороне пассажира автомобиля. Направляющее колесо крепится болтами к раме или подрамнику автомобиля.

Вернуться к началу

Рычаг питмана

Рычаг кардана передает движение рулевой коробки рулевого механизма на рулевую тягу. Рычаг шатуна имеет шлицевое соединение с секторным (выходным) валом рулевого механизма.

Большая гайка и стопорная шайба прикрепляют рычаг к валу.

На внешнем конце штанги шатуна обычно используется шаровая муфта (шарнир. насос и интегральный редуктор и силовой цилиндр.

Одна линия служит подачи давления линии. с другой выступает в качестве обратной линии к резервуару.

Вернуться к началу

насос гидроусилителя руля

мощность насоса гидроусилителя рулевого управления приводится в действие двигателем и создает гидравлическое давление для работы системы.Ремень, идущий от двигателя к шкиву коленчатого вала двигателя, обычно приводит в действие насос.

При работе насоса приводной ремень вращает вал насоса и насосные элементы. Масло всасывается в одну сторону насоса с помощью вакуума. Затем масло улавливается и выталкивается в меньший объем внутри насоса. Это создает давление в масле на выходе, и масло перетекает в остальную часть системы рулевого управления с гидроусилителем.

Вернуться к началу

Резиновая муфта

Многие системы рулевого управления имеют резиновую муфту.

Резиновая муфта предотвращает передачу дорожных ударов на рулевое колесо. Это также позволяет допускать небольшое смещение рулевого вала и первичного вала рулевого механизма.

Вернуться к началу

Рейка и шестерня

Рейка и шестерня — это пара шестерен, которые преобразуют вращательное движение в поступательное. Круглая шестерня входит в зацепление с зубьями на плоской штанге — рейке. Вращательное движение, приложенное к шестерне, приведет к смещению рейки в сторону до предела своего хода.

Зубчатая рейка обычно используется в рулевых механизмах автомобилей или других колесных транспортных средств с управляемым колесом. Эта конструкция обеспечивает меньшее механическое преимущество, чем другие механизмы, такие как рециркулирующий шар, но гораздо меньший люфт и большую обратную связь или «ощущение» рулевого управления.

Вернуться к началу

Коробка рулевого управления

Коробка рулевого управления — это небольшая коробка передач, соединенная между рулевым колесом водителя и рычажным механизмом системы рулевого управления.Зубчатая передача позволяет легко поворачивать передние колеса из стороны в сторону, а также предотвращает передачу дорожных ударов непосредственно водителю.

Передаточное число рулевых механизмов варьируется от примерно 12: 1 до примерно 18: 1. При этих передаточных числах рулевое колесо поворачивается примерно на 2 ^1/2 оборотов до 3 ^1/2 оборотов, чтобы повернуть передние колеса от упора до упора.

Большинство рулевых механизмов классифицируются как червячные передачи, потому что все они используют червяк той или иной формы на главном валу.

Базовый червячный рулевой механизм имеет корпус, в котором находятся червяк и сектор шестерни. Главный вал, на котором установлен червяк, поддерживается подшипниками в корпусе.

Сектор, который представляет собой часть шестерни с несколькими зубьями, имеет собственный вал, который установлен в подшипниках или втулках в корпусе под прямым углом к червяку. Внешний конец секторального вала (также называемого валом шатуна или поперечным валом) имеет шлицы, чтобы принять рычаг шатуна, который является частью рулевой тяги.

Рулевой механизм, наиболее часто используемый в легковых и легких коммерческих автомобилях, представляет собой шаровой механизм с рециркуляцией.

Рулевой механизм с рециркуляцией шариков сочетает в себе принцип червяка и гайки с принципом червяка и сектора. Главный вал имеет червяк с большой квадратной гайкой. Гайка имеет несколько зубцов, которые входят в зацепление с зубьями секторной шестерни.

Трение между червяком и гайкой снижено за счет использования стальных шариков, которые проходят в канавках между червяком и гайкой.Канавки образованы частично канавками червяка и частично канавками, прорезанными внутри шариковой гайки.

При таком расположении гайка практически устанавливается на шариковой дорожке червяка.

При вращении червяка шарики катятся по канавкам, а гайка перемещается на червяке вверх или вниз. Гайка, входя в зацепление с сектором, поворачивает вал сектора и таким образом перемещает штангу шатуна.

Рулевой механизм известен как тип с рециркуляцией шариков, потому что шарики могут выходить из гайки на каждом конце, но направляются обратно в гайку по направляющим для возврата шарика.Таким образом происходит рециркуляция шаров.

Вернуться к началу

Рулевая колонка

Узел рулевой колонки состоит из рулевого вала, колонки (внешний корпус) и иногда резиновой муфты и / или универсального шарнира.

Рулевая колонка обычно крепится болтами к нижней части приборной панели. Колонка выступает через перегородку моторного отсека и крепится к рулевой рейке или коробке.

Подшипники устанавливаются между рулевым валом и колонкой.Они позволяют валу свободно вращаться.

Рулевое колесо зафиксировано на валу шлицами. Большая гайка удерживает рулевое колесо на шлицах вала.

Вернуться к началу

Демпфер рулевого управления

Демпфер рулевого управления в основном представляет собой амортизатор, установленный на рулевом управлении транспортного средства.

В основном встречается на грузовых автомобилях с рычажным механизмом рулевого управления, но также встречается на больших автомобилях.

Демпфер рулевого управления предназначен для устранения резких движений колес, вызванных неровностями дорожного покрытия.

Вернуться к началу

Поворотный кулак

Поворотный кулак соединяет передние, а в некоторых случаях и задние колеса с автомобилями.

Он делает это, поддерживая ШРУС или цапфу оси. В случае поворотной оси, поворотная ось крепится болтами к поворотному кулаку, и ступица колеса устанавливается на поворотную ось.

Для ШРУСа поворотный кулак имеет отверстие в центре, где ШРУС поддерживается подшипниками.Затем ступица колеса соединяется с ШРУСом.

Поворотный кулак затем соединяется с подвеской и рулевым управлением транспортного средства, следовательно, соединяется с самим транспортным средством.

Вернуться к началу

Рулевая рейка

Рулевая рейка — это главный стержень управления реечной системы рулевого управления.

Рулевая рейка проходит через корпус рулевой рейки и поддерживается в корпусе втулками.

Рулевая рейка имеет ряд зубьев шестерни в месте соединения ведущей шестерни с рулевой рейкой.Это соединение заставляет рулевую рейку перемещаться из стороны в сторону.

К концам рулевой рейки присоединены концы рулевых реек, которые передают поступательное движение колесам.

Для автомобилей с усилителем рулевого управления поршневой механизм также будет частью рулевой рейки.

Вернуться к началу

Концы рулевой рейки

Концы рулевой рейки имеют шаровой наконечник на одном конце и стержень с резьбой на другом конце.

Конец с шаровой головкой прикрепляется к концу рулевой рейки после того, как она выходит из корпуса рулевой рейки.

Это шарнирное гнездо и соединение с рулевой рейкой защищено резиновым чехлом с подвязками, который крепится к корпусу рулевой рейки и к концу рулевой рейки.

Другой конец конца рулевой рейки соединяется с концом рулевой тяги.

Вернуться к началу

Корпус рулевой рейки

Корпус рулевой рейки поддерживает компоненты реечной системы рулевого управления.

Рулевая рейка проходит горизонтально через центр корпуса рулевой рейки и поддерживается втулками.

Входной вал, соединенный с рулевой колонкой, входит в корпус рулевой рейки под прямым углом к рулевой рейке.

Поскольку входной вал имеет вращательное движение, он опирается на подшипники в корпусе рулевой рейки.

Поскольку ведущая шестерня прикреплена к концу входного вала, корпус рулевой рейки спроектирован таким образом, что ведущая шестерня и зубья шестерни на рулевой рейке легко входят в зацепление.

В автомобилях с усилителем рулевого управления в корпусе рулевой рейки также находится гидравлический клапан для гидроусилителя рулевого управления.

Вернуться к началу

Стержни рулевого управления

Стержни рулевого управления — это стальные стержни, которые соединяют различные части системы рулевого управления.

Есть два способа соединения рулевых тяг с другими компонентами. Во-первых, путем навинчивания на конец стержня, обычно используется стопорная гайка, чтобы не допустить откручивания компонента.

Второй способ соединения стержней с другими компонентами — через проушину стержня. Здесь штифт шаровой втулки проходит через проушину, и на штифт надевается гайка, чтобы удерживать его на месте.

Ниже перечислены некоторые наименования рулевых тяг.

Центральное звено
Перетяжка
Тяга
Поперечная тяга

Вернуться к началу

Рулевое колесо

Рулевое колесо — это тип рулевого управления, используемый в большинстве современных наземных транспортных средств, включая все автомобили массового производства.

Рулевое колесо — это часть системы рулевого управления, которой управляет водитель; остальная часть системы рулевого управления реагирует на движения рулевого колеса.

Это может происходить посредством прямого механического контакта в реечном рулевом управлении, с помощью гидравлики в усилителе рулевого управления или в некоторых концептуальных автомобилях и современных серийных автомобилях, таких как Toyota Prius, полностью под управлением компьютера.

Для предотвращения угона автомобиля большинство рулевых колес блокируется, если ключ зажигания вынут из замка зажигания.

Вернуться к началу

Конец рулевой тяги

Концы рулевой тяги используются для соединения одной рулевой тяги с другой рулевой тягой или поворотным кулаком.

Обычно конец рулевой тяги представляет собой шаровой втулку с присоединенной резьбовой втулкой или стержнем. Обычно это металлический корпус.

Вернуться к началу

Универсальные шарниры

Универсальный шарнир, также называемый U-образным шарниром или UJ, представляет собой шарнирное соединение, способное передавать мощность или вращающее усилие под углом.

Простой универсальный шарнир состоит из двух Y-образных хомутов или поворотных кулаков, соединенных крестом или крестовиной. Подшипники на каждом конце крестовины позволяют двум ярмам поворачиваться под разными углами при повороте.

Сегодняшние приводные валы используют два или более карданных шарнира. Большинство используют только два. В очень длинных карданных валах иногда требуются дополнительные универсалы.

Крестовина и ролик, также называемые карданным универсальным шарниром, являются наиболее распространенным типом карданного шарнира карданного вала. Он состоит из четырех крышек подшипников, четырех игольчатых роликоподшипников, крестовины или крестовины, сальников для смазки, держателей смазки и стопорных колец.
Крышки подшипников неподвижно удерживаются в коромыслах приводного вала. Роликовые подшипники устанавливаются между крышками и крестовиной для уменьшения трения.Крест свободно вращается внутри колпачков и коромысел.

Пружинные стопорные кольца обычно входят в пазы, вырезанные в крышках или в отверстиях вилки. Есть несколько других способов закрепления крышек подшипников в коромыслах. Иногда крышки подшипников, U-образные болты или литые пластмассовые кольца не позволяют крышкам и роликам вылетать из узла вращающегося приводного вала.

На рисунке видно, как детали сочетаются друг с другом.

Как ухаживать за автомобилем: система рулевого управления

Что такое стеллаж и Шестерня?

Реечная шестерня в сборе помогает передавать вращательное усилие от рулевого колеса на передние колеса.Рулевой вал прикреплен к рулевой колонке. К рулевому валу прикреплена шестерня, которая прикрепляется к линейной шестерне с зубьями, называемыми рейкой. Когда рулевое колесо вращается, шестерня на валу поворачивается на рейку и позволяет ей зацепиться за зубья рейки, которая затем поворачивает колеса. Тяги, которые помогают толкать и тянуть колеса при повороте, прикреплены к рулевой рейке на каждом конце.

В наши дни все автомобили имеют рулевое управление с гидроусилителем или электроусилителем.Эта технология способствует работе зубчатой рейки и шестерни, тем самым уменьшая усилие, необходимое водителю для поворота передних колес. В гидравлической системе насос рулевого управления с гидроусилителем нагнетает гидравлическую жидкость, чтобы создать усилитель. С другой стороны, если система электрическая, рейка и шестерня приводятся в движение электродвигателем для обеспечения помощи при рулевом управлении.

Связанное содержание:

Как ухаживать за автомобилем: Кондиционер

Synthetic vs.Обычная нефть: в чем разница?

Как ухаживать за автомобилем: система подвески

Как ухаживать за автомобилем: Воздушный фильтр салона

Как ухаживать за автомобилем: тормозные суппорты

Как ломается?

Есть несколько причины выхода из строя рейки и шестерни. Первая причина в том, что если есть надрывы и проколы на уплотнителях, прикрепленных к рулевой рейке, система будет не создавать такое же давление жидкости, которое, как следствие, вызовет утечки жидкости, слабое рулевое управление и / или жесткое рулевое управление. Возможна замена уплотнений в зависимости от марка и модель. Вторая причина — отсутствие обслуживания. В зависимости от производства, настоятельно рекомендуются интервалы замены жидкости или промывки. Жидкости могут быть загрязнены, что затрудняет передачу жидкости. через шланги, что, в свою очередь, заставляет систему работать более интенсивно, в аналогичных способ забить артерии в нашем теле. Когда жидкость не течет должным образом, система в конечном итоге выйдет из строя. Когда происходит загрязнение, замена могут понадобиться рейка, шестерня и даже насос гидроусилителя руля.Третья причина неисправен насос гидроусилителя руля. Наконец, нормальный износ может вызвать рейку и шестерню сломать.

Как я это узнаю нужно заменить?

Несколько знаков будут возникают при необходимости замены рулевой рейки. Один признак — трудности с рулевое управление на более низких скоростях. При движении по шоссе слабое рулевое управление и тряска на руле — признаки плохой стойки. Сильно изношенные шины еще один знак. Наконец, заметная утечка жидкости (жидкость для гидроусилителя руля) также признак замены.

Сколько стоит стоимость и почему?

Замена рулевая рейка может стоить от нескольких сотен долларов до тысяч долларов. Основная причина этого в том, что часто необходимо заменять несколько частей рулевой рейки и шестерни, потому что отдельные детали не подлежат замене. Например, необходима промывка жидкостью гидроусилителя руля. наряду с регулировкой углов установки четырех колес для предотвращения износа и исправления центровки. Кроме того, затраты на рабочую силу очень высоки, так как труд интенсивен и может занять много времени. до 5 часов с 2 техниками.Как правило, техник порекомендует оригинальные заменяемые детали для обеспечения хорошей подгонки, лучших деталей и гарантия труда. Когда финансы являются ключевым элементом для беспокойства, послепродажная стойка выполнит свою работу с опцией ограниченной гарантии.

Что произойдет, если я не заменять?

Если неисправная стойка и шестерня не заменяется, ваше рулевое управление будет нарушено, что чрезвычайно опасный.

На любая машина?

Практически все современные автомобили имеют реечное рулевое управление.Но на старых автомобилях и новых тяжелых грузовиках вместо этого используется рулевой механизм, который представляет собой систему с рециркуляцией шаров, также известную как коробка передач.

Могу ли я их заменить самостоятельно или есть что-то еще, на что я могу его заменить?

Это очень рекомендуется, чтобы профессиональный техник или механик выполнил замена, если у вас нет опыта работы с механикой или вы никогда не заменяли рейка и шестерня в прошлом. К сожалению, другой альтернативы нет ремонт плохой стойки и шестерни.Необходимые инструменты, навыки и знания нужно.

Какой способ сделать дешевле?

Единственный сейф и дешевым вариантом было бы использовать вторичную стойку и шестерню. Если вторичный рынок зубчатая рейка не входит в ваш бюджет, бывшая в употреблении или утилизированная часть двора может достаточно, но безопасность может быть большой проблемой.

Ремонт RepairSmith — это самый простой способ отремонтировать ваш автомобиль.Впервые автовладельцы могут отремонтировать свой автомобиль на подъездной дорожке или в одном из наших сертифицированных магазинов.

Производитель рулевой рейки — Решение MZW по деталям рулевого управления

Если в вашем автомобиле используется современная реечная система для рулевого управления, в нем будет установлена рулевая рейка. Стойка служит средством, помогающим направлять колеса во время движения. Если хотите понять, как работает рулевая рейка на автомобиле или грузовике, прочтите до конца. В этой статье компонент исследуется простым для понимания, но подробным образом.

Что такое рулевая рейка?

Проще говоря, рулевая рейка — это часть, которая преобразует вращение рулевого колеса в поступательное движение. Затем поступательное движение передается через различные части на колеса, создавая эффект поворота. Таким образом, сборка стойки поможет вам управлять автомобилем.

Узел рулевой рейки соединяется с рулевым колесом через рулевой вал и рулевую колонку. Сбоку он содержит рулевые тяги, которые в конечном итоге соединяются с поворотным кулаком, помогая передавать движения рулевого колеса на колеса.

Стойка состоит из множества различных частей. К основным относятся корпус, в котором находится зубчатая передача, зубчатая передача и стяжные колеса. В некоторых типах рулевых реек гидравлический или электрический усилитель рулевого управления является частью грабли.

Корпус обычно отлит из алюминия, а реечная шестерня — из стали. Алюминий помогает снизить общий вес стойки в сборе. Шестерни должны выдерживать износ, и это одна из причин использования стали для их изготовления.

Рулевая рейка в основном используется в легковых автомобилях, как легковых, так и грузовых.Некоторые внедорожники тоже. В тяжелых грузовиках и внедорожниках часто используется более мощная, но устаревшая система рециркуляции шариков. Вот видео, объясняющее разницу между двумя механизмами рулевого управления.

Все рулевые рейки работают по одинаковому принципу. Различия возникают только в различных компонентах и, если используется система рулевого управления с усилителем, в используемом механизме. У каждого метода есть свои плюсы и минусы, как вы скоро узнаете. Перед этим рабочий стойки.

Функция рулевой рейки

Рейка является основной частью так называемой реечной системы рулевого управления.Вместе с другими частями он помогает водителю контролировать направление движения автомобиля. Рейка — одна из самых важных частей безопасности в транспортных средствах, в которых установлены реечные механизмы рулевого управления. Его две основные функции:

Помогает преобразовать вращательное движение водителя на рулевом колесе в движение лайнера, которое поворачивает колеса.
Обеспечьте редукцию через малую шестерню и большую реечную шестерню. Это помогает водителю прилагать меньше усилий для управления транспортным средством.

Детали рулевой рейки

Узел рулевой рейки — это большой компонент, состоящий из множества различных частей.Они различаются в зависимости от того, используется ли гидроусилитель руля, а также от типа усилителя. Чтобы охватить все, мы рассмотрим все части, в том числе те, которые поставляются с гидроусилителем руля. Основные части рулевой рейки включают:

Вал шестерни

Это деталь, которая соединяет рулевую рейку в сборе с рулевой колонкой. Он вращается вместе с рулевым колесом, помогая крутить ведущую шестерню. В системе с гидроусилителем рулевого управления вал также содержит торсион, который управляет гидравлическим клапаном.

Шестерня

Шестерня рулевой рейки — это небольшая шестерня, которая вращается в соответствии с движением рулевого колеса. Обычно это шлицевой стержень, который входит в зацепление с линейной реечной передачей. Когда вы поворачиваете рулевое колесо, вращательное движение шестерни трансформируется в боковое или линейное движение реечной передачи.

Стойка

Стойка — это прямой металлический стержень, который проходит по всей длине сборки. Он содержит зубья, которые входят в зацепление со шлицами ведущей шестерни.Рейка перемещается в сторону, чтобы под действием шестерни поворачивать колеса, помогая управлять колесами. Стойка обычно изготавливается из стали и соединяется с внутренними стяжными шпильками с обеих сторон.

Корпус стойки

Корпус рулевой рейки содержит набор зубчатых колес (ведущая и реечная шестерни), которые образуют механизм для передачи сигналов водителя на колеса. Обычно он сделан из литого алюминия и легкий. В рулевых рейках с гидроусилителем в корпусе также находятся поршень и гидравлический механизм.

Тяги

Рулевые рейки обычно поставляются с рулевыми тягами по обе стороны от металлической планки с зубчатой передачей. Есть также внутренняя и внешняя рулевые тяги, причем внутренняя тяга находится рядом с металлическим стержнем. Стержни имеют шаровую опору, обеспечивающую движение во все стороны при повороте. Между внутренней и внешней поперечными штангами установлен большой резиновый чехол для защиты от загрязнений.

Ботинки

Это резиновые сильфоны / крышки, которые защищают соединения между внутренней и внешней поперечной рулевой тягой.Пыльники рулевой рейки предназначены для предотвращения попадания пыли и мусора, например, песка, в шарнир и преждевременного износа или повреждения.

Компоненты усилителя рулевого управления

Части усилителя рулевого управления, которые обычно не считаются частью сборки, часто встроены в стойку. Следовательно, они не менее важны. В их числе:

Гидравлический клапан — , как следует из названия, гидравлический клапан находится в стойках, которые используют систему рулевого управления с гидроусилителем.Его функция — управлять движением гидравлической жидкости на основе вращения рулевого колеса.

Другие части гидравлической системы включают резервуар для хранения гидравлической жидкости и насос, который обеспечивает усилие для жидкости. Двигатель автомобиля приводит в действие насос. Также имеются трубопроводы высокого давления для подачи гидравлической жидкости.

Двигатель — В рулевых рейках, в которых используется электрический усилитель рулевого управления, двигатель является одним из компонентов, которые могут составлять часть узла рейки.Обычно это бесщеточный двигатель с электронным управлением. В некоторых автомобилях модуль управления двигателем устанавливается рядом с двигателем.

В легких или компактных автомобилях мотор вместе с датчиком устанавливается на рулевой колонке. В более тяжелых автомобилях он устанавливается на стойке, иногда с собственным валом-шестерней. Двигатель поставляется с другим компонентом; датчик. Датчик определяет движение рулевого колеса, отправляя информацию в модуль управления. Таким образом обеспечивается точное и эффективное рулевое управление.

Прочие детали

Незначительные детали включают различные втулки рулевой рейки, стопорные кольца, уплотнения, гайки и другие мелкие детали. Как мы указывали ранее, стеллаж — это большая сборка, состоящая из множества разных частей.

Типы рулевой рейки

Существует два основных типа рулевой рейки: ручная и электрическая. Электроэнергетический тип становится наиболее часто используемым в современных автомобилях по многим причинам. К ним относятся легкость управления автомобилем, лучшая реакция на рулевое управление и точность рулевого управления.Давайте теперь посмотрим на каждый тип рулевой рейки и на то, как она работает.

Рулевая рейка с ручным управлением

Ручная рейка не использует систему рулевого управления с усилителем. Вместо этого это зависит от редуктора, обеспечиваемого ведущей шестерней, вращающей реечную шестерню. Тем не менее, несмотря на механическое преимущество, вам все равно будет трудно повернуть руль.

Рулевые рейки этих типов работают по простой процедуре. Когда вы вращаете рулевое колесо, сила передается через рулевую колонку, вал и ведущую шестерню.Затем ведущая шестерня перемещает рейку из одной стороны в другую в зависимости от направления вращения.

Ручные стеллажи — это простой механизм. Однако они не так популярны, как система с приводом, в которой используется гидравлическая жидкость или электродвигатель для помощи в перемещении линейной передачи. Они также не делают чувствительной системы рулевого управления.

Рулевой механизм с усилителем

Рулевая рейка с усилителем — это просто рейка с усилителем рулевого управления. Система обычно электрическая или гидравлическая.У каждого механизма есть свои преимущества и недостатки, как мы увидим дальше.

Гидравлическая рулевая рейка

В нем есть механизм, состоящий из гидравлической жидкости, помогающий толкать линейную передачу или рейку. Он поставляется с резервуаром для гидравлической жидкости, насосом с приводом от двигателя и гидравлическим клапаном. Также имеются трубопроводы или шланги высокого давления для гидравлической жидкости.

Корпус стойки также содержит поршень и пространство для гидравлической жидкости. Во время работы жидкость течет в соответствующую сторону и создает давление, помогающее перемещению зубчатой рейки.

Гидравлический клапан, который удобно расположен между ведущей шестерней и рулевым валом, содержит торсион. Штанга помогает регулировать поток жидкости, тем самым обеспечивая приложение давления жидкости в правильном направлении.

Электрическая рулевая рейка

В этом типе используется электродвигатель, который помогает перемещать зубчатый металлический стержень или рейку. Двигатель часто привинчивают к стойке и подключают к модулю управления. Он также оснащен датчиком для определения движения и положения рулевой колонки.

Электрическая рулевая рейка работает так же, как ручная или гидравлическая. Единственное отличие — это метод помощи при рулевом управлении. Двигатель вращается в обе стороны, с зубчатыми колесами и ремнем для передачи вращения на зубчатый механизм в корпусе стойки.

Работа усилителя рулевого управления рейки в значительной степени регулируется датчиками и модулем управления. Это гарантирует, что прилагаемое усилие соответствует входам рулевого колеса. Это не только помогает упростить рулевое управление, но и обеспечивает высокую точность.

Гидравлический Vs. Рулевая рейка с электроусилителем

Гидравлические системы делают всю сборку тяжелой, что может привести к снижению расхода топлива в некоторых автомобилях. Гидравлические системы также сложны и состоят из множества частей. Они требуют большего обслуживания по сравнению с двигателем и склонны к утечкам в тяжелых условиях.

В случае отказа гидравлическая рейка затрудняет работу системы рулевого управления. Это потому, что вам нужно преодолеть силу как зубчатой передачи рейки, так и гидравлической системы.Этого не происходит с электрической системой.

Электрическая рулевая рейка в сборе легкая. Они не способствуют экономии топлива, особенно при использовании в легковых автомобилях. Электрическая система также более эффективна и требует минимального обслуживания. Однако их может быть сложно диагностировать или отремонтировать, в отличие от гидравлических типов.

Поскольку двигатель питается от аккумуляторной батареи, электрические стойки не нагружают двигатель, в отличие от гидравлических систем. Следовательно, они не вызывают снижения пробега двигателя.Электрические рулевые рейки также легко настраиваются. Их можно точно настроить в соответствии с условиями применения транспортных средств или даже предпочтениями водителя.

Проблемы с рулевой рейкой

Рулевые рейки рассчитаны на долгий срок службы. Однако они содержат разные детали, некоторые из которых более подвержены повреждению или износу, чем другие. Различные условия также могут сказаться на компонентах рулевой рейки. Основные проблемы включают:

Сломана рулевая рейка Уплотнения

Многие части стойки содержат уплотнения и прокладки.Когда они выходят из строя, вся сборка подвергается поломке или даже большему повреждению. Трещины или усадочные уплотнения допускают попадание загрязнений, которые приводят к износу или повреждению хрупких внутренних компонентов.

Треснувшие пыльники и шланги рулевой рейки

Резиновые сапоги или резиновые шланги и стропы со временем могут потрескаться. Когда это произойдет, вы, вероятно, испытаете отказ системы рулевой рейки. Сапоги не пропускают грязь и песок, защищая такие компоненты, как подшипник.При наличии, наличии трещин или каких-либо повреждений защищенные части подвергаются попаданию мусора.

Ослабленные соединения рулевой рейки

Со временем соединения могут ослабнуть, особенно из-за частой вибрации стойки. Некоторые из них могли быть неправильно затянуты во время установки или обслуживания рулевой рейки. Плохие соединения могут сделать вождение небезопасным. Они также вызывают характерный шум рулевой рейки.

Неисправность системы гидроусилителя

Иногда проблема возникает не в главной рейке, а в компонентах усилителя рулевого управления.Это может быть неисправность в гидравлической системе из-за утечек, низкого уровня жидкости или любой другой проблемы. Также это может быть неисправный мотор, датчик или изношенный ремень.

Износ шарнира рулевой рейки

Рулевая рейка легкового, грузового или внедорожника состоит из нескольких шарниров. Со временем они изнашиваются, что приводит к выходу из строя всего узла. Изношенные шарниры являются причиной шума рулевой рейки при поворотах, неплотного или неточного рулевого управления и т. Д.

Часто задаваемые вопросы о рулевой рейке

1 кв.Что такое чехол рулевой рейки?

A. Манжеты рулевой рейки — это сильфоны, которые устанавливаются на концах стойки в сборе. Они предлагают защиту от песка, пыли и мелких камней. Набедренники также не пропускают воду для защиты от смазки рулевой рейки. Без них шарниры изнашиваются слишком быстро, и смазка требует слишком быстрой замены.

2 кв. Что такое ограничитель рулевой рейки?

A. Ограничитель — это тип вставки, которую вы вставляете на внешние концы вала зубчатой рейки.Как следует из названия, вставка ограничивает ход стойки для защиты колес и других деталей подвески. Это потому, что вал может слишком сильно поворачиваться, когда вы поворачиваете слишком резко, особенно с системой рулевого управления с гидроусилителем.

3 кв. Что вызывает повреждение рулевой рейки ?

Расположение стойки подвергает ее воздействию мусора и других агрессивных элементов. Компонент также подвергается воздействию высоких температур, возникающих при движении автомобиля. Эти условия со временем приводят к повреждению.Утечки жидкости рулевого управления с гидроусилителем также вызывают проблемы или выход из строя двигателя, если система рулевого управления с гидроусилителем электрическая.

Правильное и регулярное обслуживание стойки может помочь избежать этих проблем. К ним относятся обеспечение надлежащей смазки стыков и замена изношенных деталей. Смазка рулевой рейки — одна из важнейших процедур технического обслуживания. Это предотвращает преждевременный износ компонентов, продлевая срок службы всей стойки в сборе.

4 кв. Что будет, если выйдет из строя рулевая рейка ?

Отказ рулевой рейки может привести к потере управления автомобилем.Рулевое колесо может заклинивать, слишком болтаться, неточно. Вот как определить, неисправна ли рулевая рейка или, другими словами, симптомы ее отказа.

рулевое управление колесо вибрирует — вибрация может указывать на проблему с системой усилителя рулевого управления или изношенные части рейки. Это также может быть результатом скопления мусора в системе рулевой рейки.
A жесткое рулевое колесо — опять же, проблема может быть в системе рулевого управления с гидроусилителем.В основном это утечка жидкости, что приводит к отказу гидравлического давления. Также это может быть неисправный двигатель, ремень или мусор в стыках при сборке стойки.
Шум — это может быть стук рулевой рейки или скрежет. Это сигнализирует о том, что изношенные детали нуждаются в замене. Иногда может быть повреждена вся стойка, и требуется новая. Это также могут быть незакрепленные детали, которые необходимо подтянуть.
Утечка гидравлическая жидкость — утечки легко заметить, особенно если жидкость стекает на землю.Он также вызывает горящий шнелл, если падает на горячие части под колпаком. Утечка жидкости из рулевой рейки быстро приведет к жесткости рулевого колеса.
Обесцвеченная гидравлическая жидкость — указывает на утечки, через которые вода и другие загрязнители попадают в гидравлическую систему. Периодическая проверка жидкости помогает выявить проблему на ранней стадии.

Другие симптомы неисправности рулевой рейки включают чрезмерный люфт рулевого колеса, неконтролируемое блуждание автомобиля и ослабление рулевых колес.Вы также можете почувствовать пробуксовку рулевого колеса или запах горящей гидравлической жидкости.

Q5. Можете ли вы водить машину с плохой рулевой рейкой?

A. Можно, но не рекомендуется. Вы можете управлять колесами неправильно или совсем не управлять ими, особенно если рулевое колесо заклинило. Чтобы не подвергать опасности себя и других автомобилистов, рекомендуется всегда содержать багажник в хорошем состоянии. Смажьте движущиеся части и замените изношенные компоненты. А если вся стойка повреждена или изношена, без промедления меняйте ее.

Q6. Какие есть варианты ремонта рулевой рейки?

A. Это зависит. Некоторые проблемы можно исправить, а другие — нет. Изношенные пыльники или втулки можно заменить в ходе так называемого восстановления или ремонта рулевой рейки. Иногда стойка может работать неправильно из-за неправильной установки. В этом случае мы рекомендуем вам обратиться за помощью к специалисту по рулевым рейкам или в ближайшую к вам ремонтную мастерскую.

Q7. Каков срок службы рулевой рейки?

А. Рулевые рейки — долговечные детали, особенно если за ними ухаживать. Их продолжительность в среднем составляет 150 000 км. Если вам интересно, как определить, нуждается ли рулевая рейка в замене, вот вам признаки. Замените стойку, если:

Шестерни, как реечная, так и шестерня, изношены, в результате чего рулевое колесо имеет слишком большой люфт или люфт.
Ваш автомобиль или грузовик становится неуправляемым и блуждает по дороге.
Вы слышите скрежет или лязг при вращении колес
Руль сильно трясет
Также, если он проехал более 100 миль с той же рулевой рейкой

Прежде чем рассматривать возможность замены, рекомендуется выполнить проверку рулевой рейки, чтобы определить проблему.Проблема может заключаться в усилителе мощности, а не в самой стойке. Вот видео о том, как проверить стойку.

Q8. Сколько стоит рулевая рейка?

Цена новой рулевой рейки зависит от года выпуска, марки и модели вашего автомобиля. Он также варьируется в зависимости от марки, будь то OEM или вторичный рынок. Обычно сумма колеблется от 100 до 500 долларов. OEM рулевые рейки стоят дороже, чем послепродажные версии.

Q9. Сколько стоит замена рулевой рейки?

А. Технические специалисты берут около 200-400 долларов за установку рулевой рейки. Если добавить стоимость покупки компонента, общая сумма составит от 400 до 900 долларов на замену. Сумма может быть выше этих оценок в вашем регионе. Он варьируется в зависимости от того, какие ремонтные мастерские в вашем районе взимают плату за услуги.

Q10. Поставляются ли рулевые рейки с рулевыми тягами?

A. Не всегда. Некоторые делают, а другие нет. При покупке обязательно подтвердите наличие стержней (как внутренних, так и внешних рулевых тяг), чтобы вы знали, чего ожидать. Конечно, будут различия в ценах, которые вы должны учитывать при выборе между двумя типами стоек.

Заключение

Сегодня во многих автомобилях используется реечная система рулевого управления. В итоге рулевые рейки — обычные автозапчасти. Знание того, как работает стеллаж, различных типов на рынке и других фактов, поможет вам сделать правильный выбор при покупке. Вы также сможете обнаруживать проблемы, когда они возникают, а также принимать наиболее подходящие меры.Мы надеемся, что это руководство расширило ваше понимание компонента.

Полное руководство по стоимости замены рулевой рейки

Рулевая рейка — это то, что тянет колеса автомобиля в направлении, в котором вы вращаете рулевое колесо. Эта установка с зубчатой рейкой и шестерней может иметь электронную или гидравлическую поддержку или вообще без нее. Мы собираемся поговорить о замене этой стойки, когда она начинает работать со сбоями, и о том, что вы можете ожидать в процессе замены.

Вы заплатите от 640 до 1200 долларов за замену рулевой рейки.Стоимость рабочей силы, вероятно, составит от 280 до 360 долларов, а стоимость деталей — от 350 до 830 долларов. Широкий диапазон цен на запчасти зависит от типа автомобилей, на которых может производиться замена. Более дорогие автомобили, как правило, имеют более дорогие детали.

Сравнение затрат на замену рулевой рейки

Ваш механик

Midas

Работа	Гарантия	Цена
Детали и ремонт

Работа	Гарантия	Цена
Детали и ремонт	12 месяцев	$ 515- $ 1688000

Работа	Гарантия	Цена
Детали и ремонт	12 месяцев	$ 374- $ 1609	9028A
Работа	Цена	Цена
Детали и ремонт	24 месяца	$ 445- $ 1704

Walmart

	9022

Запасные части	Limited	$ 220- 965 $

Amazon

Работа

109109

$ 920

Вт · ч при замене рулевой рейки?

Сколько времени занимает этот процесс удаления и сколько он стоит, в первую очередь зависит от типа вашего автомобиля.Процесс удаления варьируется от одного автомобиля к другому. В некоторых случаях механику придется снимать приводной вал или передний подрамник, в то время как у других рулевую рейку можно просто снять непосредственно с шасси автомобиля. Вы можете поговорить с механиком до того, как он начнет какие-либо работы, чтобы узнать, сколько времени займет ремонт и какие работы потребуются.

Преимущества замены рулевой рейки

Установка рулевой рейки приносит вам пользу, давая вам лучший контроль над автомобилем.Это означает меньшее количество проблем с рулевым управлением и проскальзыванием, более надежный автомобиль и более комфортное вождение в целом. Чем раньше вы замените рулевую рейку, тем лучше вы сможете защитить свой автомобиль и его компоненты рулевого управления, и тем безопаснее будет ваша поездка.

Что делается при замене рулевой рейки?

Механику необходимо сначала найти рулевую рейку, а затем слить жидкость из гидроусилителя рулевого управления. Затем снимем шланги с рулевой рейки и снимем внешние рулевые тяги с поворотных кулаков.После этого все электрические соединения с рулевой рейки будут удалены, а рейка откручена и снята. Затем можно установить новую рулевую рейку, а компоненты, которые были убраны, можно вернуть на свои места.

Наконец, механик доливает жидкость рулевого управления с гидроусилителем, а затем проверяет автомобиль, чтобы убедиться, что рулевое управление работает должным образом.

Когда производить замену рулевой рейки

Если рулевая рейка доставляет вам неудобства, то, по всей вероятности, у вас какая-то протечка.От того, насколько велика или мала эта утечка, будет зависеть, нужно ли вам немедленно устранить проблему или вы сможете безопасно водить еще некоторое время, прежде чем искать ремонт. Большая утечка помешает транспортному средству закачать достаточно жидкости в необходимые части автомобиля для эффективной работы, и вы, вероятно, узнаете, что у вас серьезная утечка, потому что транспортное средство либо перестанет работать, либо будет издавать много неприятных шумов. В случае отказа ремня или шкива ваш автомобиль может не работать, если эти компоненты приводят в действие другие системы.

Признаки, на которые следует обратить внимание, которые подскажут вам, есть ли проблема с рулевой рейкой, включают странное ощущение рулевого управления автомобилем, странные звуки, исходящие от рулевого колеса, утечку жидкости рулевого управления с гидроусилителем и ослабление рулевого колеса.

Как сэкономить деньги на замене рулевой рейки

Вы могли бы сэкономить деньги, выполнив замену самостоятельно, но вы должны учитывать, достаточно ли вы квалифицированы и опытны для этого. Это не то, что следует делать тем, кто раньше не выполнял такого рода ремонт, поскольку в конечном итоге вы можете вызвать больше проблем, чем то, что пытаетесь исправить.Вы должны просто доверить это профессионалам, а не пытаться сэкономить деньги, сделав это самостоятельно.

Если вы действительно хотите сэкономить и у вас нет опыта замены рулевых реек, вы всегда можете найти лучшие цены на механику и запчасти для этой работы. Вы можете найти отличные предложения, просто осмотревшись и сравнив цены.

Пример затрат на замену рулевой рейки

Модель	Labor	Детали	Итого
Ford F-Series
Chevrolet Silverado	180–229 долл. США	215–798 долл. США	395–1027 долл. США
Ford Focus	216–275 долл. США		долл. США	$ 738- 941 $	$ 410-904 $	$ 1148- 1845 $
Toyota Corolla	$ 720- 918	$ 389-893	$ 1109- $ 1811
долл. США 710–1370 долл. США
Honda CR-V	долл. США 540–688 долл. США	долл. США 448–937 долл. США	долл. США 988–1625 долл. США
Hon da Civic	$ 369- $ 470	$ 366- $ 523	$ 735-993 $
Honda Accord	$ 423-539	$ 365- $ 594		$ 365- $ 594	7226- 227 $ 1133 Ford	671–841 доллар	905–1139 долларов

Автословарь: что такое рулевая рейка?

Признаки неисправности рулевой рейки

Производители рулевых реек

Назначение и устройство рулевой рейки

Рулевая рейка

История внедрения рулевой рейки

Устройство рулевой рейки

Рулевая рейка с электрогидравлическим усилителем руля (ЭГУР)

Рулевая рейка с электроусилителем (ЭУР)

Достоинства и недостатки рулевой рейки

Признаки неисправности рулевой рейки — причины поломки рулевой рейки

Принцип работы рулевой рейки

Виды рулевых реек

Основные причины неисправности рулевой рейки

Как предотвратить поломку рулевой рейки?

Рулевые рейки: особенности конструкций, причины поломок и нюансы ремонта

Рулевая рейка — типичные неисправности и способы ремонта — журнал За рулем

00

ПАЛКИ В КОЛЕСА

01

Скрытая угроза

111–1

12

Неисправности рулевой рейки: признаки, причины, диагностика

Как определить неисправность рулевой рейки?

Как самостоятельно проверить рулевую рейку?

Симптомы неисправности:

Механизм рулевой рейки выходит из строя по двум основным причинам:

Самые распространенные ошибки:

Проблемы с гидроусилителем руля — причины и признаки неисправности

Диагностика рулевой рейки

Как избежать поломок рулевой рейки?

Все, что вам нужно знать

Рейка и шестерня

Рейка и шестерня: приложения

Как работает реечное рулевое управление?

Передаточное число рулевого управления со стойкой и шестерней

Стойка и шестерня с усилителем

Общие проблемы рулевого управления с зубчатой ​​рейкой и шестерней

Признаки неисправности или неисправности рулевой рейки / коробки передач

1. Очень тугое рулевое колесо

2. Утечка жидкости гидроусилителя руля

3. Скрежет при рулевом управлении

4. Запах горящего масла

Ищете жидкость для гидроусилителя руля?

Посмотрите десятки отличных вариантов прямо здесь

Реечная система с гидроусилителем

Как работает реечное рулевое управление?

Реечные передаточные числа рулевого управления

Как реечное рулевое управление работает с гидроусилителем?

Распространенные проблемы рулевого управления с реечной передачей

Подробнее

Система рулевого управления: какие части?

Как ухаживать за автомобилем: система рулевого управления

Производитель рулевой рейки — Решение MZW по деталям рулевого управления

Что такое рулевая рейка?

Функция рулевой рейки

Детали рулевой рейки

Типы рулевой рейки

Рулевая рейка с ручным управлением

Рулевой механизм с усилителем

Гидравлическая рулевая рейка

Электрическая рулевая рейка

Гидравлический Vs. Рулевая рейка с электроусилителем

Проблемы с рулевой рейкой

Часто задаваемые вопросы о рулевой рейке

Заключение

Полное руководство по стоимости замены рулевой рейки

Сравнение затрат на замену рулевой рейки

Ваш механик

Midas

Walmart

Amazon

Вт · ч при замене рулевой рейки?

Преимущества замены рулевой рейки

Что делается при замене рулевой рейки?

Когда производить замену рулевой рейки

Как сэкономить деньги на замене рулевой рейки

Пример затрат на замену рулевой рейки

Добавить комментарий Отменить ответ

Общие проблемы рулевого управления с зубчатой рейкой и шестерней
