Вылет диска на колесе: как узнать какой вылет?

Как узнать вылет диска

«Что такое вылет диска? Что такое обратный ход легкосплавных дисков? Какое число ET на литых дисках? Что такое отрицательный вылет? Как вы измеряете вылет дисков?»


Смущены вылетом диска из легкого сплава и номера ET? Вы не один! В то время как такие функции, как диаметр и рисунок болтов - довольно простые понятия, многим автолюбителям может показаться, что разбираться с данным недугом довольно сложно.

Что такое вылет дисков?

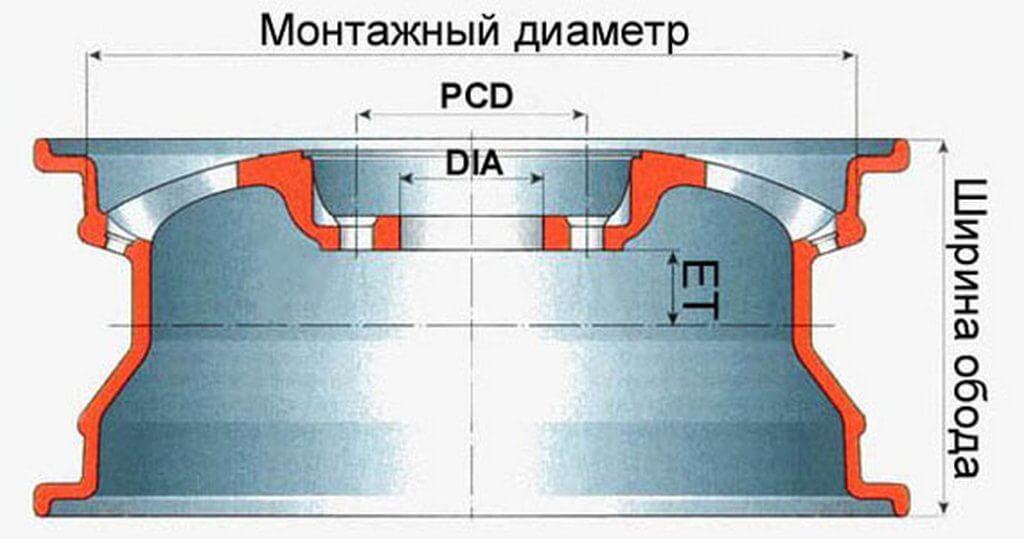

Вылет диска - это расстояние от центральной линии диска до установочной поверхности ступицы (касающееся вашего ротора). Традиционно это измерение выделяются в мм. Формула следующая:
ET=a-b/2, где
a – это расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице.
b – общая ширина диска.
Говоря техническим языков, вылет - это расстояние в мм от центральной линии диска до монтажной поверхности. Учитывая, что монтажная поверхность может быть либо впереди, либо позади центральной линии, вылет может быть нейтральным, положительным или отрицательным.

  • Нулевой вылет (или нейтральный вылет)

  • Положительный вылет

  • Отрицательный вылет


Нулевой

По сути, нулевое или нейтральное – происходит во время точного совпадения монтажной плоскости диска и центральной линией. Это означает, что они оба выстроились в линию и что нет разницы между самим диском и к аркам - диски с нулевым смещением часто называют ET0. Не волнуйтесь, после прочтения данной статьи, вы поймете, что означает ET.

Положительный

Положительный вылет - происходит во время нахождения монтажной плоскости перед центральной линией диска. Если смотреть прямо спереди, диски с положительными смещениями имеют тенденцию иметь плоский стиль или очень редко слегка вогнутую форму.

Отрицательный

Наконец, диски с отрицательным смещением имеют монтажную поверхность, расположенную за центральной линией. Это означает, что монтажная поверхность сидит намного дальше в него. Если смотреть спереди, эти диски часто имеют очень агрессивные формы с множеством вогнутых или экстремальных блюд.



Номер ET

Помните эти две маленькие буквы, которые находятся сверху? ET означает einpresstiefe - глубина вставки. Это число, выбитое на задних спицах или монтажной поверхности легкосплавного диска. ET модели - это измерение в мм расстояния от центральной линии диска до его монтажной поверхности.



Номера ET могут быть как положительными, так и отрицательными, чтобы отражать значения дисков с положительными или отрицательными смещениями. Например, измерение диска ET-45 имеет положительное смещение 45 мм, что означает, что монтажная поверхность находится на расстоянии 45 мм от центральной линии. Наоборот, модель с ET-12 будет иметь отрицательное смещение, где монтажная поверхность находится на 12 мм позади центральной линии.
По сути, вылет диска представляет собой комбинацию измерения смещения ширины. Это важно, если вы устанавливаете новые легкосплавные диски на свои транспортные средства, которые физически шире тех, которые были раньше. В этом случае вам может потребоваться изменить смещение, чтобы компенсировать большую ширину.

Большинство всех оригинальных колес маркированы смещенной маркировкой ET, за которой следует номер. ET - немецкое сокращение для Einpresstiefe или «глубина вставки». За ET следует число, указывающее смещение в мм. Маркировка ET35 имеет положительное смещение 35 мм. Для уточнения смотрите изображение ниже.


Знание и понимание вылета дисков вступают в игру, когда вы находитесь на рынке новых продуктов. Большинство людей просто покупают диски на основе внешнего вида и рисунка, но часто пропускают смещение как ключевой фактор при установке.
Слишком низкое отклонение, и ваши колеса будут ударять по вашему крылу, слишком высокое отклонение, и они будут сталкиваться с внутренними компонентами подвески. Важно отметить, что, если вы стремитесь к более широкой колесной базе, но сохраняете то же смещение, вы уже перемещаете поверхность колеса ближе к своему крылу. При изменении ширины вы должны учитывать смещение для правильной посадки. Проконсультируйтесь с подходящим техническим специалистом или изучите изменение смещения, прежде чем покупать дорогой комплект.

Могу ли я изменить вылет, не меняя диск?

Компании делают проставки с различными размерами смещения (размерность), чтобы вы могли изменить смещение. Проставки существенно уменьшают расстояние от центра диска до ступицы, тем самым уменьшая положительное смещение.



Если вы добавите проставки, стандартные болты не будут вкручиваться полностью, и ваши диски могут ослабнуть и упасть. Очень важно получить более длинные болты для размещения проставки, или вы можете изменить конструкцию болта на конструкцию шпильки с помощью комплекта для переоборудования шпильки.

Слишком положительный/отрицательный вылет: влияние на машину


Слишком большой положительный вылет может привести к повреждению внутренней подвески и компонентов тормоза с внутренней кромки. Это может привести к плохой управляемости, что сделает автомобиль нестабильным на скорости. Иногда трение происходит на тонкой внутренней боковине колеса, вызывая разрыв шины.



Слишком большой отрицательный вылет также может привести к плохой управляемости из-за дополнительных нагрузок на компоненты подвески. Рулевое колесо может откинуться назад в жестких поворотах, вызывая неустойчивое управление и возможную аварию.



Зачем мне менять вылет моего диска?


Одна из самых популярных причин заключается в том, что это позволяет выглядеть более агрессивно, придавая автомобилю более «широкую позицию». Вы будете удивлены тем, насколько проставка колес на 10 мм может изменить внешний вид автомобиля.
Если вы опустите автомобиль на значительную величину, изгиб автомобиля изменится. Вам необходимо установить проставки дисков, чтобы вытолкнуть его наружу и обеспечить надлежащий зазор. Убедитесь, что вы можете переместить рулевое колесо до полной блокировки без каких-либо признаков потертости.

Обратить внимание


Положение диска оказывает большое влияние на производительность вашего автомобиля. Производители поставляют автомобили с агрегатами, специально разработанными для оптимизации производительности. Даже минимальный вылет может повлиять на характеристики автомобиля.

Ситуация, которая вызывает трение в подвеске, приведет к износу диска, шины, подвески и приведет к деформации. Контакт или даже минимальное трение разрушит шину и окажет аналогичное влияние на подвеску и двигатель. К счастью, существуют множество ресурсов, которые помогут вам выбрать подходящую модель.



Если вы планируете улучшить внешний вид своего автомобиля, важно правильно выбрать вылет, но это не сложно. Планируете ли вы поднять подвеску? Большинство производителей комплектов обозначают конкретный вылет на производимом товаре, который подойдет именно вам.
Каждое транспортное средство, будь то грузовик, фургон, спортивный автомобиль или седан, имеет определенный вылет. Можно сделать несколько обобщений:

  • Старые транспортные средства часто будут иметь отрицательный вылет,

  • Современные переднеприводные автомобили обычно имеют положительный вылет,


Однако обратный ход измеряется от внутренней кромки колеса, а не от центральной линии колеса. Окончательная разница в том, что он измеряется в дюймах, а не в миллиметрах.



К примеру, диск шириной десять дюймов и шагом резьбы 1,5 единиц, имеет нулевой вылет, так как монтажная поверхность колеса находится на центральной линии колеса.
Чтобы найти оптимальный вылет для вашего автомобиля, нужно померить расстояние от ступицы, где колесо крепится к автомобилю, до ближайшей точки рамы, к которой вы хотите, чтобы колесо достигло.

Показатели (допустимый):


3,25”

3,50”

3,75”

4,00”

4,25”

4,50”

4,75”

5,00”

5,25”

5,50”

5,75”

5,5”

0

+ 6 мм +

+ 12мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

+48 мм

+54 мм

+60 мм

6,0”

-6 мм

0

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

+48 мм

+54 мм

6,5”

-12 мм

-6 мм

0

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

+48 мм

7,0”

-18 мм

-12 мм

-6 мм

0

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

+42 мм

7,5”

-24 мм

-18 мм

-12 мм

-6 мм

0

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

+36 мм

8,0”

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

0

+6 мм

+12 мм

+18 мм

+26 мм

+30 мм

8,5”

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

0

+6 мм

+12 мм

+18 мм

+26 мм

9,0”

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

0

+6 мм

+12 мм

+18 мм

9,5”

-48 мм

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

0

+6 мм

+12 мм

10,0”

-54 мм

-48 мм

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм

-12 мм

-6 мм

0

+6 мм

10,5”

-66 мм

-60 мм

-54 мм

-48 мм

-42 мм

-36 мм

-24 мм

-18 мм

-12 мм

-6 мм

0

11,0”

-72 мм

-66 мм

-60 мм

-54 мм

-48 мм

-42 мм

-36 мм

-24 мм

-18 мм

-12 мм

-6 мм

12,0”

-78 мм

-72 мм

-66 мм

-60 мм

-54 мм

-48 мм

-42 мм

-36 мм

-30 мм

-24 мм

-18 мм


Как мне измерить вылет диска? Рекомендации


Самый простой способ выяснить вылет вашего диска - просто перевернуть его и посмотреть на маркировку. Подавляющее большинство производителей пишет номер ET на монтажной ступице или на одной из спиц.



Если по какой-то причине у вашего диска нет номера ET, вы можете измерить его самостоятельно, выполнив несколько простых шагов и несколько простых вычислений:

  • Измерьте общую ширину в мм

  • Найти центральную линию, ровно половину от общей ширины

  • Измерьте расстояние от заднего края обода до монтажной поверхности

  • Отведите расстояние от центральной линии от расстояния между задней кромкой и монтажной поверхностью

  • Откиньтесь назад и наслаждайтесь тем, что вы только что самостоятельно измерили вылет диска.



Примеры


В таблице ниже представлены различные вылеты для некоторых из самых популярных марок и моделей на рынке.
В таблице представлены показания для Ford, BMW, Audi и нескольких других известных брендов:

Производитель автомобиля и конкретная модель Номер ET

BMW e46 2006

31-47

Ford Mustang 2015

37.5-45

Honda Civic 2019

45-50

Audi A3 2013

43-51

Jeep Wrangler 2007

40-50

Маркировка дисков, символика, термины на дисках, обозначения

27/07/2009

Чтобы выбрать диски к своему автомобилю, мало знать нужный диаметр и количество болтов для крепления. Диск должен соответствовать целому ряду параметров. Полностью размер диска выглядит так: 6.5x16 5/100 ET48 d56.1. Умение расшифровывать условные обозначения на дисках поможет избежать ошибок при покупке и разочарований при установке на автомобиль.

Итак:

6,5значение ширины обода. Указывается в дюймах. Если хотите узнать размер в миллиметрах, то 6,5 нужно умножить на 2,54 (1 дюйм).

j (может быть заменено на «Н2») — для рядовых потребителей эти значения не важны, т. к. являются служебными обозначениями для производителей и продавцов.

J — значение, в котором закодированы данные о конструктивных особенностях закраин бортов обода, такие, как углы их наклона, радиус/радиусы закругления и прочее.

Н2 (сокращение от Hump) — наличие этого обозначения указывает, что на полках обода есть кольцевые выступы (хампы), удерживающие бескамерную шину от соскальзывания с диска Буквенное обозначение Н означает одинарный (простой) хамп. Н2 - обозначает двойной хамп. Также есть плоский хамп (Flat Hump) - FH, комбинированный (Combi Hump) — CH, асимметричный (Asymmetric Hump) — AH. Если между обозначениями ширины диска и его посадочным диаметром стоит знак х (как в данном случае) - это означает, что обод диска неразъемный, без хампов.

5/100обозначают значение PCD колеса (Pitch Circle Diameter). Цифра «5» - количество на диске крепежных отверстий для гаек (болтов), и в миллиметрах «100» - диаметр, по которому расположены отверстия креплений. Если необходимо, а под рукой нет специальных приборов, замер можно сделать обычной канцелярской линейкой.

ВАЖНО: крепежные отверстия колеса могут располагаться на разных диаметрах, у которых очень жесткий допуск относительно центрального отверстия.

Предупреждение! У отверстий креплений может быть небольшой плюсовой допуск по диаметру, что визуально затрудняет точное определение PCD, если его отличия от штатного всего 2 миллиметра. К примеру, нередко на ступицу с значением PCD 4/100 устанавливают колесо PCD которого 4/98. ЭТО ОПАСНО!!! Полностью затянутой будет только одна гайка (болт). Крепежные отверстия остальных 3 гаек «уведет», в итоге они будут недотянуты или затянуты с перекосом. В итоге колесо будет не полностью посажено на ступицу. При езде его будет «бить», велик риск того, что гайки будут постепенно выкручиваться сами собой.

d — (пример: d 66.6) — в миллиметрах обозначается диаметр ступицы, либо значение диаметра центрального отверстия колеса. Важно точное совпадение данного параметра с диаметром посадочного цилиндра ступицы автомобиля. Сопряжение размеров обеспечит предварительное центрирование на ступице колеса, что облегчит установку болтов.

ET — буквенное обозначение вылета диска, т. е. расстояния в миллиметрах от привалочной плоскости колесного диска, устанавливаемого на автомобильную ступицу, и условной плоскостью, которая проходит посередине обода колеса.

ЕТ «положительный» - привалочная плоскость не выступает за границу условной.

ЕТ «отрицательный» - привалочная плоскость находится за воображаемой плоскостью.

В некоторых странах встречается и другое обозначение ЕТ - OFFSET или DEPORT.

Примеры обозначения вылета:

ЕТ 46 — положительный вылет, 46 миллиметров.

ЕТ-20 — отрицательный вылет, 20 миллиметров.

ЕТ 0 — вылет «нулевой».

Предупреждение! Опасно устанавливать на автомобиль колеса, вылет диска у которых отличается от штатного, рекомендованного заводом-изготовителем машины. Стремясь придать машине спортивный вид, некоторые автовладельцы ставят на нее диски с уменьшенным вылетом. Машина становится немного устойчивее на трассе, т.к. колесная колея становится шире. И вместе с тем повышается нагрузка на подвеску автомобиля и ступичные подшипники. И наоборот, невозможно увеличить вылет колеса - его колесный диск упрется в тормозной диск. Все это может привести не только к поломке автомобиля, но и к аварийной ситуации на дороге.

Также на колесе могут быть следующие обозначения:

-Дата изготовления — (пример: 0309) — означает, что дата выпуска диска — третья неделя 2009 года.

-ISO, SAE, TUV — клеймо, которое ставит контролирующий орган. Данная маркировка — подтверждение того, что колесо соответствует международным стандартам/правилам.

-MAX LOAD 2000LB — наиболее часто встречающееся значение максимальной грузоподъемности колеса (в фунтах или килограммах). В данном примере — максимально допустимый предел нагрузки - 2000 фунтов, т.е. 908 килограммов. - PCD 4/100 — параметры присоединительных размеров; - MAX PSI50 COLD — максимальный показатель давления воздуха в шине. В данном примере — не более 50 фунтов на дюйм квадратный (3,5 кгс/квадратн.см). «COLD» - переводится, как «холодный» - напоминание, что измерение давления надо производить в холодной покрышке.

Рекомендация специалистов интернет-магазина дисков Колеса Даром

Даже если есть ощущение, что технические термины для вас более-менее понятны, подбор дисков все же лучше делать, проконсультировавшись со специалистом непосредственно в момент покупки. Это, как минимум, экономия денег и времени. А, как максимум, избавит от ошибок и, как следствие, опасных ситуаций на дороге.

Поделиться

Что такое ET (вылет диска) и на что этот показатель влияет

Иногда хочется выделяться не только в толпе, но и в автомобильной пробке. Показать свою индивидуальность, затюнинговав свое авто новыми дисками. Чтобы сразу было видно, что ты не такой как все! Стоишь себе в пробке, красуешься. А тут к тебе какой-нибудь «автомобильный ботаник» подойдет и начнет рассказывать, что у тебя вылет диска. Выйдешь, посмотришь – все диски на месте. На самом деле ничего никуда не вылетает. Так называется параметр, который нужно учитывать при установке дисков.

Что это за вылет такой?

Обозначается производителями в технической документации автомобиля как «ET». Под вылетом диска подразумевают смещение привалочной плоскости диска относительно гипотетической линии, проходящей посредине ширины обода. Говоря о привалочной плоскости, имеется ввиду область диска, прилегающая непосредственно к ступице.

Дисковый вылет может быть положительным, нулевым и отрицательным.

  •  Положительный дисковый вылет — характеризуется смещением привалочной плоскости назад от средины ширины диска.
  •   Нулевой дисковый вылет — характеризуется отсутствием смещения привалочной плоскости относительно средины ширины диска.
  •   Отрицательный дисковый вылет — характеризуется смещение привалочной плоскости вперед от средины ширины диска.

Визуально дисковый вылет можно описать:
— Положительный — ступица сильнее выступает из диска наружу.
  — Отрицательный — ступица вдавлена внутрь объема диска(на фото)



Отклонение от «правильного» размера

На самом величина вылета задается производителем авто не исходя из ширины диска, а относительно подвески, точнее особенностей ее конструкции. Безопасным считается отклонение от вылета, рекомендованного автопроизводителем, не более 5 мм в положительную или отрицательную стороны.

Если раньше при разработке подвески автомобиля учитывался запас прочности, то в последнее время все наоборот. «Впрок» никто не оставляет, а наоборот конструкторы стараются все просчитать, чтобы использовать как можно меньше материалов и тем самым уменьшить себестоимость производства. Вот откуда эти 5 мм. Отклонение больше может негативно повлиять как на «здоровье» подвески автомобиля, так и на ваше здоровье.

Не нужно забывать о негативном влиянии чрезмерного вылета диска на управляемость автомобиля. Изменяя значение этого параметра, мы сдвигаем ось руля. Это приводит к изменению максимальных значений поворота. Вдобавок это не лучшим образом отражается и на износе шин (изнашиваются неравномерно по всей ширине).

Еще одним «минусом» изменения параметров вылета более 5 мм можно считать увеличение нагрузки на подшипники. В такое случаи нагрузка на них распределяется неравномерно, не по всей ширине. Скользящие элементы подшипника изнашиваются неровно. Это может привести к стопору и разрушению детали внутри.

Не стоит забывать, что значение вылета задается относительно определенного, «родного» размера (ширины) автомобильных дисков. При установке на авто более широких дисков параметр вылета уменьшается. А при использовании меньшего размера вылет должен увеличиваться. Для получения более подробной информации конкретно по марке вашего автомобиля лучше обратиться в сервисный центр.

Вывод

Установка дисков с минусовым вылетом придаст вашему авто некой брутальности, увеличит ширину колеи. Немного потешит самодовольство. При этом нагрузка увеличивается на подвеску, неравномерно распределяется в подшипниках и по ширине покрышек. Игру с дисковым вылетом можно сравнить с хождением женщин на высоком каблуке: красиво и впечатляет, но опасно. Так что лучше придерживаться правила «5 мм безопасности».

Другие обзоры шин и дисков:

Вылет диска (ET).

Описание, подсчет и правильной выбор диска по вылету

Вылет диска. Параметры дисков




Вылет диска является одним из наиболее важных геометрических параметров дисков является вылет. Диск с несоответствующим штатному вылетом может быть легко установлен на ступицу, и даже опытный водитель не всегда заметит, что тут что-то не так. Однако не опасно ли использовать такие диски?
Продавец-консультант шинного магазина, заинтересованный в увеличении продаж, скажет вам, что небольшое отклонение вылета вполне допустимо, если колесо нормально садится на ступицу и не задевает элементы кузова и подвески во время вращения, - проблемы нет. Продавец колесных поставок будет утверждать, что уменьшение вылета – это норма, и это никак не зависит от каких-либо параметров. Его цель – продать проставки, однако вы должны купить то, что вам нужно, а не то, что рекламируют малоопытные продавцы. Поэтому помните, что вылет диска должен строго соответствовать параметрам, установленным производителем.
Далее мы попробуем разобраться, что собой представляет вылет диска и почему так важно правильно подбирать диски с учетом этого параметра.
Что такое вылет диска? Под «вылетом диска» подразумевают расстояние между вертикальной плоскостью симметрии колеса автомобиля и плоскостью контакта диска к ступице, измеренное в миллиметрах. Величина вылета диска рассчитывается по формуле:

Формула вылета ЕТ


Проанализировав формулы, вы заметите, что вылет диска бывает как положительным (чаще всего), так и отрицательным. Возможны также нулевые значения. От вылета дисков напрямую зависит расстояние по ширине между центрами симметрии колес одно оси, поэтому можно утверждать, что данный параметр влияет на ширину колесной базы машины.

Также формула позволяет нам убедиться в том, что на величину вылета диска не влияют ни ширина диска и покрышки, ни диаметр диска. Значение имеет только плечо приложения силы: этот параметр необходим для определения расчетных нагрузок на подвеску и измеряется как расстояние от центра шины до ступицы. Какого бы размера шины и диски вы ни поставили на автомобиль, установленный авто производителем размер вылета диска будет всегда неизменным.

Вы можете увидеть величину вылета диска на его внутренней поверхности: на нее наносится специальная кодировка: ЕТхх. Последние хх – размер вылета, выраженный в миллиметрах. К примеру, отрицательный вылет – ЕТ-25, нулевой – ЕТ-, положительный – ЕТ35.
Автосервис Казань настоятельно рекомендует устанавливать на свой автомобиль, только диски с допустимым уровнем вылета ЕТ. Все те кто не смотря на это желает поэкспериментировать с вылетом диска, читайте дальше.

Допустимы ли отклонения вылета диска?

Уже из формулы видно, что изменения величины вылета диска, установленного авто производителем, категорически не допустимы. Даже незначительное на первый взгляд отклонение от заданной величины (в пределах 5 мм) приводит к существенному изменению условий работы всех узлов подвески, изменяя усилия и их векторы приложения, и заставляя подвеску работать в «экстремальных» условиях. Минимальный ущерб для вас и вашего автомобиля от применения дисков с неподходящим вылетом – сниженный срок эксплуатации всех деталей. Однако последствия могут быть и более печальными. Отдельные элементы подвески могут разрушиться во время движения на большой скорости.

Не стоит слушать продавцов, утверждающих обратное. Естественно: вариантов величины вылета существуют десятки, и менеджерам бывает сложно подобрать диски конкретно для ваших параметров. Именно поэтому продавцы позволяют себе пренебречь величиной вылета, чтобы расширить ассортимент дисков, которые смогут вам предложить, отклонившись от требований авто производителя.

Почему для разных комплектаций автомобилей делают разные запчасти? Если вы интересовались, как создаются автомобили, то знаете, что для каждой конкретной модели при разработке подвески конструкторы рассчитывают огромное количество параметров. Полученные данные предопределяют требования к отдельным элементам подвески.

Бывает, что для двух совершенно одинаковых машин (марка и модель) производитель выпускает принципиально разные подвески (отличаются шаровые опоры, рычаги, наконечники рулевых тяг, сайлент блоки и т.д.). Дело в том, что на одинаковых моделях авто могут быть установлены разные моторы. Они имеют разный вес, следовательно, меняются сила и вектор ее приложения, действующие на узлы подвески. За счет изменений компонентов подвески производителю удается добиться неизменной комфортабельности и стабильных затрат на производство авто.

Кроме того, важно знать, что если раньше авто производители закладывали большой запас прочности во все детали узлов подвески, то сейчас предпочтение отдается максимально точным конструкторским расчетам и снижению себестоимости машины за счет снижения запаса прочности. В результате – плачевные результаты при попытках «гаражного тюнинга» подвески или мотора.

Какие силы действуют на детали подвески?


Для того чтобы ответить на этот вопрос, проще всего использовать в качестве примера независимую подвеску Mac Pherson, где ступица крепится к кузову автомобиля при помощи поперечного рычага и стойки с амортизатором.
Если вспомнить 3-й закон Ньютона, который гласит: «Сила действия равна силе противодействия», мы увидим, что масса машины распределяется между ее 4 колесами, и на каждое колесо действует сила, направленная от поверхности, по которой движется авто.
Точка приложения силы – центр пятна контакта шины и дороги. Данный центр должен находиться на оси симметрии колеса по его ширине. Это возможно в случае, если колеса машины от балансированы, и выполнен развал-схождение.
То есть, сила, равняющаяся доле массы машины, которая приходится на одно из колес, имеет вектор, направленный от земли, и точку приложения силы – центр симметрии колеса по его ширине. Данная сила создает моменты на стойку с амортизатором, рычаг и подшипник ступицы.

Задача конструктора, разрабатывающего подвеску, - просчитать все эти моменты максимально точно. Для снижения себестоимости машины постепенно сокращается закладываемый во все узлы запас прочности, а конструкторы стремятся с помощью расчетов получить некие идеальные значения, отклоняться от которых будет запрещено.
Что происходит при изменении расчетного вылета диска? С помощью рисунка показано, что величина вылета влияет на расположение центральной оси диска относительно ступицы, следовательно – ее изменение приводит к смещению рулевой оси и изменению параметров поворота руля. Колесо садится глубже при увеличении вылета, и за счет этого колесная база сужается. Соответственно, уменьшая вылет, вы выносите колесо наружу и расширяете колесную базу. Также повышается износ резины при поворотах.
В комплексе все эти изменения приводят к снижению срока эксплуатации автомобиля и безопасности водителя во время вождения. Если вам понравился диск, но его вылет больше штатного, используйте колесные про ставки, если вам, конечно же, удастся их найти. Лучше же использовать диски с той величиной вылета, которая была заложена конструкторами при создании вашей модели авто.
Внимание!

  • 1. Диаметр отверстия под ступицу на стальном штампованном диске, на котором не применяются переходные кольца, должен совпадать с рекомендуемым значением (в пределах 0,1 мм).
  • 2. Диаметр отверстия под ступицу на литых и кованых дисках может определяться переходным кольцом - пластиковой втулкой. Ее можно подобрать после выбора диска для каждой конкретной модели авто.
  • 3. Оригинальные диски завода-изготовителя автомобиля не предусматривают монтажа втулок. Они сразу изготавливаются с нужным диаметром отверстия под ступицу (DIA).

Вылет диска (ET, offset) |

Многие автовладельцы, даже обладающие серьезным стажем, зачастую не относятся к вылету диска с должным вниманием и считают его незначительным параметром. Их логика проста: вот количество болтовых отверстий, их диаметр и расстояние между ними – это действительно важно. Всякое отклонение от заводских параметров приведет к тому, что установка диска на ступицу колеса станет невозможной. В то время как вылет диска, немного отличающийся от заявленного производителем, не будет помехой для установки, достаточно лишь приложить небольшое усилие.

Аналогичное мнение можно услышать и от специалистов шинных центров, заявляющих, что вылет диска практически не влияет на управляемость и функционирование колеса и основных узлов подвески. Но так ли это на самом деле?

Определение и формула расчета

Согласно автомобильной терминологии, вылет диска представляет собой расстояние между плоскостью приложения диска к ступице и вертикальной плоскостью симметрии колеса. При маркировке показатель вылета диска обозначают как ET (измеряется в миллиметрах). Определить вылет диска можно и самостоятельно, для этого существует простая формула:

ET= a-b/2

Здесь а – показатель расстояния между плоскостью приложения диска к ступице и внутренней плоскостью диска, а b – его ширина. Даже из простого анализа формулы можно понять, что вылет диска может быть как положительным, так и отрицательным (в некоторых случаях – нулевым). На практике наиболее часто встречаются диски с положительным параметром вылета.

Перед тем как осуществить покупку обращайте внимание на маркировку: ET30 означает положительный вылет диска в 30 миллиметров, а ET-10 – отрицательный в 10 миллиметров.

Следует отметить, что на величину вылета диска не влияют такие параметры, как диаметр и ширина шины. Это означает, что вне зависимости от типа и диаметра используемых шин допустимый вылет дисков для конкретной модели определенной комплектации может быть одинаковым.

Вылет диска в различных комплектациях одной модели

На практике показатель вылета диска для машин одной марки, модели и даже одного года выпуска может сильно различаться. Единственное отличие в указанных авто касается типа используемого двигателя, его мощности и веса. И этим все объясняется, ведь для расчета допустимого вылета диска конструкторы учитывают множество обстоятельств, которые влияют на эксплуатацию подвески.

Каждый двигатель имеет свой вес, что влияет на направление вектора силы к некоторым деталям подвески. В зависимости от вектора силы могут измениться и параметры конструкций, которые обеспечивают безопасность и качество управляемости машиной при езде на большой скорости.

Отклонения от нормы и возможные риски

“Авторитетные” специалисты уверенно заявляют, что допустимое отклонение вылета диска не должно превышать 10–15 миллиметров. Такой вылет диска будет соответствовать рекомендациям производителя для автомобиля определенной марки, модели и комплектации. При этом важно помнить, что отклонение в 10–15 миллиметров является пограничным значением вылета диска, превышение которого может привести к серьезным проблемам. Как показывает практика, вылет диска с существенным отклонением от заводского требования (20–30 миллиметров и более) – это серьезный риск с точки зрения безопасности. Изменение вектора силы к основным узлам подвески подвергнет их таким нагрузкам, на которые детали просто не рассчитаны. В результате срок службы элементов подвески значительно сократится, а в самом критичном случае они могут разрушиться даже во время движения.

Это ошибочное мнение. У одного и того же автомобиля в комплектации зачастую предусмотрены различные конфигурации колёс, например узкие диски с шинами для зимы в 18″ диаметре будут иметь вылет +62, летние колёса диаметром 20″ с более широкими шинами идут с вылетом +52, а для модификации автомобиля со спортивным стайлингом и расширителями арок диски диаметром 21″ могут иметь вылет +45. Это является лишним подтверждением, что автопроизводитель допускает установку колёс с различным вылетом.  Для гражданских автомобилей лишь в крайних случаях потребуется регулировка развала и схождения колёс.

Отклонение от рекомендуемого значения вылета существенно может сказаться только на спортивных автомобилях, заточенных производителями под трэк, так как все настройки привязаны к параметрам колёс. В таком случае возможно потребуется перенастройка подвески, но опять же для гражданских автомобилей это неактуально.

Также некоторые часто утверждают, что произвольный вылет диска влияет на степень износа подшипников ступицы, возрастают нагрузки на рычаги подвески и значительно повышается риск возникновения серьезных неполадок.

Это снова ошибочное мнение. Подвеска автомобиля страдает от плохих дорог и большой неподрессоренной массы, коррекция вылета в данном случае не несет никакой угрозы для автомобиля. Лучше задумываться о весе и прочности дисков.

На что влияет вылет?

Вылет позволяет отрегулировать расположение колес относительно арок. У большинства новых автомобилей заводские колеса достаточно сильно утоплены вовнутрь, колёса буквально теряются в арках. Правильно рассчитав допустимую коррекцию вылета, можно “выдвинуть” колеса наружу, ближе к закраине арки, и тем самым добиться законченного внешнего вида. При расчете нового вылета необходимо учитывать размер шины, так как сдвигая диск, мы перемещаем и шину. Должны оставаться достаточные зазоры между колесом и подкрылком и другими элементами, расположенными в непосредственной близости от колеса.

Чрезмерное изменение вылета в меньшую сторону (наружу), может негативно сказаться разве что на практичности: вырастает риск повредить диски при парковке вдоль высоких бордюров, кузов автомобиля будет интенсивнее загрязняться, а также в салоне автомобиля может показаться, что увеличился шум в движении. В таком случае рекомендуется установка расширителей арок, или коррекция вылета дисков.

Проставки и адаптеры

Для изменения вылета не всегда требуется приобретать новые диски, допускается использование проставок или адаптеров.

Проставка устанавливается между ступицей и диском, что позволяет выдвинуть колеса наружу, но необходимо учитывать длину болтов или гаек (в зависимости от Вашего автомобиля). Крепежные элементы должны закручиваться на 6,5 витков. Максимально допустимая высота проставки – 15 мм. Более высокие проставки крайне не рекомендуются к эксплуатации, так как потребуют использование слишком длинных болтов, которые могут в последствии разрушится.

Лучше всего, когда в диске предусмотрены ответные отверстия и площадка под проставку, что позволяетт жестко закрепить проставку на самом диске, и исключить риски от вибраций и биений в дальнейшем.

В случае, когда требуется увеличение вылета более, чем на 15 мм, используют адаптеры. Адаптер прикручивают к ступице автомобиля, а диск устанавливают на шпильки, запресованные в сам адаптер. Таким образом можно получиться коррекцию вылета вплоть до 60 мм. Более высокие адаптеры не рекомендуется использовать из-за избыточных нагрузок на конструкцию.

Тем не менее, если есть возможность заказать диски с “идеальным” вылетом для своего автомобиля, лучше не использовать никакие дополнительные аксессуары – это самая удобная и надежная схема установки.

Что такое вылет et диска

Вне зависимости от типа диска, в нем есть так называемая привалочная плоскость, которая служит для соединения колеса со ступицей при помощи болтов или гаек. Расстояние между точным центром колеса и привалочной плоскостью, выраженное в миллиметрах, представляет собой вылет ET диска. Оно может принимать три категории значений - при совпадении плоскостей центра и соединения ET диска называется нулевым или нейтральным.

Если привалочная плоскость углублена внутрь, то данная характеристика считается положительной, так как колеса с таким основанием выступают наружу и могут даже выходить за пределы арок. Вынесение точки крепления наружу свидетельствует о том, что вылет ET диска является отрицательным, и колесо может утапливаться внутрь, уменьшая ширину колеи. Показатель ET диска +35 означает, что привалочная плоскость отнесена в сторону продольной осевой линии автомобиля на 35 мм от центра. Если же он будет равен -20, это будет свидетельствовать о том, что точка крепления сдвинута в противоположную от центра сторону на 20 мм.

Зная, что такое вылет ET диска, вы можете заранее спрогнозировать, какие характеристики приобретет ваш автомобиль при смене колес. Увеличение показателя в допустимых пределах приведет к уменьшению расстояния колеи, и, следовательно - к снижению устойчивости. Серьезное уменьшение вылета обычно сопровождает повышение ширины диска, так как в противном случае установить колесо будет практически невозможно. Здесь также очень важно соблюдать меру - чересчур маленький показатель ET диска может создать повышенную нагрузку на ступичные подшипники, в результате чего они будут выходить из строя намного чаще, вызывая при этом неприятные последствия. Одновременно с этим последует и повышение нагрузки на основные узлы подвески, вызванное отнесением неподрессоренной массы на большее расстояние от рычага. Соответственно, заезжать на сервис для проведения планового обслуживания придется несколько чаще. Кроме того, малый вылет может стать причиной контакта шины с кузовом автомобиля при максимальном ходе подвески.

Как и прочие показатели, допустимый вылет необходимо уточнять, просматривая техническую документацию машины. Важно знать, что установка колес с параметром ET, не одобренным производителем, является поводом для снятия транспортного средства с гарантийного обслуживания, так как в этом случае серьезно нарушается надежность подвески и ее эластокинематические характеристики.

PCD, ET, DIA центального отверстия

Независимо от того, какой диск легкосплавный (литой) или стальной (штампованный)- все диски имеют стандартную маркировку параметров и компания «Авто-Легион» поможет вам разобраться в этом.

.
Например: 5,5Jx16h3 ET30 PCD: 5/112  d 66.6
5.5 — Ширина диска в дюймах.(B)

16 — Диаметр диска в дюймах (D)

5/112 — Количество болтов (или гаек) в нашем случае 5. Диаметр, на котором они расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он равен 112 мм.

PCD - диаметр окружности центров крепёжных отверстий (измеряется в миллиметрах).
Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.

При необходимости PCD — можно рассчитать, измерив расстояние между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля):
- у дисков с 5 (пятью) крепёжными болтами (или гайками), для получения значения PCD, расстояние  между центрами дальних отверстий нужно умножить на коэффициент 1.051.
- у дисков с 4 (четырьмя) крепёжными болтами (или гайками): значение  PCD равно самому расстоянию между центрами дальних отверстий.

ET 30 — Вылет (или вынос) диска, измеряется в мм. и в нашем случае он равен 30 мм. Это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска (при совпадении этих плоскостей вылет нулевой).
Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы - DEPORT, производители из других стран обычно пользуются английским OFFSET.

Вылет "положительный", если привалочная плоскость не переходит за воображаемую плоскость.
Вылет "отрицательный", если привалочная плоскость переходит через воображаемую плоскость
Чем размер вылета ближе к "0"-ю, тем колесо (визуально) дальше от кузова.

d 66.6 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в мм. и в нашем случае равен 66.6 мм.

J и h3 - символы, нужные больше специалистам. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). А h3 - это код конструкции хампов (hump) - кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске (вариаций много: H, FH, AH...). Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов;

hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они  улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса.
Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца.



На диске также может быть указано:
- Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен в 3 неделю 2007 года.
SAE, ISO, TUV - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
- PCD 100/4 – присоединительные размеры;
- MAX PSI 50 GOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.



Как они работают, общие проблемы

Обновлено: 24 мая 2020 г.

Детали дискового тормоза

Все современные автомобили имеют дисковые тормоза на передних колесах и дисковые или барабанные тормоза на задней оси. Как работают дисковые тормоза?

Основным элементом системы дискового тормоза является тормозной суппорт. Гидравлический поршень (ы) внутри суппорта может прикладывать зажимное усилие к тормозному диску с помощью двух тормозных колодок.Сила зажима может замедлить или остановить вращение диска и колеса; см. схему.

Легковые автомобили, внедорожники и пикапы на дорогах сегодня имеют гидравлическую тормозную систему, заполненную тормозной жидкостью. Когда водитель нажимает на педаль тормоза, он толкает поршень внутри главного тормозного цилиндра, что создает давление в гидравлической тормозной системе. Тормозная жидкость передает давление на тормозные суппорты, тормозящие колеса. Давайте посмотрим на детали дискового тормоза.

Тормозной диск (ротор): Тормозной диск (ротор) установлен на ступице и вращается вместе с колесом.

Диск тормозной и колодки.

Во время торможения кинетическая энергия автомобиля преобразуется в тепло из-за трения между колодками и диском. Чтобы лучше отводить тепло, в большинстве автомобилей на передних колесах установлены вентилируемые диски. Задние диски также делают вентилируемыми в более тяжелых автомобилях. Автомобили меньшего размера имеют твердые (не вентилируемые) диски.

Тормозные колодки: Тормозные колодки установлены внутри тормозного суппорта с обеих сторон тормозного диска, чтобы они могли скользить вбок, по направлению к диску и от него.

Новый комплект тормозных колодок задних OEM.

Тормозная колодка состоит из накладки из фрикционного материала, отформованной на металлической опорной пластине, см. Фотографию передних тормозных колодок Toyota. Во многих тормозных колодках к опорной пластине прикреплены шумоподавляющие прокладки.

Тормозные колодки изнашиваются с пробегом. Для правильной работы колодки должны иметь достаточно фрикционного материала. Производители автомобилей указывают минимальную толщину фрикционного материала (накладки). Если какие-либо колодки изношены близко к этому пределу или колодки повреждены, необходимо заменить все тормозные колодки оси. Смотрите фото тормозной колодки, которая изношена сверх предела.

Реклама - Продолжить чтение ниже

Тормозной суппорт: Существует два типа тормозных суппортов: фиксированные суппорты и плавающие суппорты.Несъемные суппорты часто устанавливают на роскошные и спортивные автомобили. У большинства современных автомобилей есть плавающие тормозные суппорты, подобные изображенному на фотографии. Типичный плавающий тормозной суппорт имеет один или два поршня на внутренней стороне.

Плавающий тормозной суппорт.

Фиксированный тормозной суппорт.

Компактные автомобили и внедорожники обычно имеют однопоршневые суппорты, в то время как более крупные внедорожники и грузовики имеют двухпоршневые суппорты на передней оси и однопоршневые суппорты сзади.

Передние тормозные суппорты установлены на поворотных кулаках. Задние суппорты прикручены к задним шпинделям или задней оси. В наиболее распространенной конструкции смазываемые направляющие штифты суппорта допускают поперечное перемещение суппорта. Это движение жизненно важно для правильной работы тормоза. Заклинивание штифтов суппорта приведет ко многим проблемам.

Как долго обычно служат дисковые тормоза?

В результате трения изнашиваются тормозные колодки и роторы.В обычной машине дисковые тормоза обычно служат на 30–50 000 миль. Изношенные колодки необходимо заменить. Поверхность роторов может быть изменена или заменена в зависимости от их состояния. Замена тормозов (колодок и роторов) на одну ось обходится в среднем от 410 до 650 долларов. Конечно, есть много причин, по которым тормоза могут изнашиваться преждевременно.

Общие проблемы с дисковыми тормозами

Тормоза жизненно важны для безопасного вождения. Проблемы с тормозами делают движение автомобиля небезопасным.Общие проблемы с дисковыми тормозами включают:
Шумы: Дисковые тормоза могут вызывать различные шумы. Тормозные колодки имеют металлические индикаторы износа, которые предназначены для создания металлического визга, когда тормозные колодки изнашиваются почти до предела. Скопление ржавчины на краях рабочих поверхностей роторов может вызвать скрип. Если подтверждено, что шум вызван накоплением ржавчины, может быть достаточно обслуживания тормозов, если колодки и роторы все еще в хорошем состоянии.
Некачественные тормозные колодки также могут издавать скрип при торможении.В некоторых случаях скрип можно уменьшить, нанеся тонкий слой специальной шумоподавляющей пасты или смазки на тыльную сторону тормозных колодок. Конечно, это должно быть сделано в соответствии с инструкциями производителя с одобренным продуктом. При любом шуме тормозов мы советуем как можно скорее проверить тормоза, чтобы обезопасить свой автомобиль.

Искривленные или неравномерно изношенные роторы: В результате чрезмерного нагрева роторы могут деформироваться. В основном это случается с передними роторами тяжелых автомобилей.

Техник проверяет ротор на неравномерный износ или деформацию.

Основным признаком перекоса передних роторов является тряска рулевого колеса, заметная при торможении на высоких скоростях.
Ржавчина на роторах может вызвать те же проблемы. Когда автомобиль стоит несколько дней без движения, секции роторов ржавеют. Это приводит к неравномерному износу роторов: участки, поврежденные ржавчиной, изнашиваются сильнее и становятся тоньше. Результат тот же: тряска руля и вибрация педали тормоза ощущаются при торможении на более высоких скоростях.

Решение - проверить тормоза. У механиков есть специальные инструменты, которые могут измерить, если тормозной ротор деформирован или изношен неравномерно, см. Фото. Обычно деформированные или неравномерно изношенные роторы необходимо заменять или обрабатывать в зависимости от их состояния. Также может потребоваться замена тормозных колодок, если они не прошли проверку. Если колодки в хорошем состоянии и соответствуют требованиям, механик может посоветовать заменить только роторы и отремонтировать компоненты тормоза.

Повреждение тормозного диска ржавчиной.

Повреждение ржавчиной: Эта проблема очень часто встречается в соляной полосе. Тормозные диски и другие детали имеют тенденцию к ржавчине, когда автомобиль в течение некоторого времени припаркован снаружи. Дорожная соль ускоряет процесс коррозии, и мало что можно сделать, чтобы остановить его. Например, посмотрите эту фотографию: роторы в этой машине заржавели, когда она была припаркована. Только примерно половина рабочей поверхности тормозного диска имеет следы контакта с тормозной колодкой. Этот диск не соответствует требованиям инспекции производителя и должен быть повторно покрыт или заменен.

Заедание или заклинивание тормозных суппортов или колодок: Тормозные суппорты (поршни или направляющие пальцы) имеют тенденцию заедать и заклинивать, особенно если тормоза не обслуживаются регулярно. Тормозные колодки также могут заедать внутри суппорта или внутри кронштейна суппорта.

Новый задний тормозной суппорт.

При раннем обнаружении обслуживающих тормозов может быть достаточно для восстановления работы тормозных суппортов. В некоторых случаях потребуется замена суппорта.
Симптомы заедания тормозного суппорта или колодок включают перетягивание тормозов, скрип во время движения, перегрев одного из колес или чрезмерное скопление тормозной пыли на одном из колес. При заедании тормозного суппорта тормозные колодки изнашиваются неравномерно: одна из тормозных колодок может изнашиваться больше, чем другие. В некоторых автомобилях заедание суппортов заднего тормоза может привести к неполному отключению стояночного тормоза.

Часто неисправный или неисправный тормозной суппорт не проявляет никаких симптомов и может быть обнаружен только во время осмотра.

Плохой тормозной суппорт.

Например, сломанный пыльник поршня в тормозном суппорте на этой фотографии вызвал внутреннюю коррозию поршня. Со временем корродированный поршень заклинивает или начинает вытекать тормозная жидкость. Этот суппорт необходимо заменить в качестве меры предосторожности, даже если он все еще работает. Это одна из причин, почему так важны регулярные проверки тормозов. Во время осмотра ваш механик может обнаружить проблему на ранней стадии, когда может быть достаточно обслуживания тормозов без замены каких-либо деталей.Если тормозной суппорт неисправен, его необходимо заменить. Замена одного тормозного суппорта в среднестатистическом автомобиле или внедорожнике стоит от 320 до 650 долларов. Было несколько отзывов, связанных с неисправными тормозными суппортами, обратитесь к дилеру или на веб-сайт NHTSA.

Реклама - Продолжить чтение ниже

Сколько стоит обслуживание тормозов?

Обслуживание дисковых тормозов среднего автомобиля без замены деталей стоит от 90 до 170 долларов за одну ось.Обслуживание тормозов включает их разборку, осмотр и очистку излишков ржавчины и смазку участков, которые необходимо смазать специальной смазкой. Если потребуется повторная наплавка роторов, это будет стоить дороже. Тормоза необходимо регулярно проверять и при необходимости обслуживать. Подробности см. В руководстве по эксплуатации вашего автомобиля. В «соляном поясе» тормоза нужно обслуживать не реже одного раза в год.

Регулярные осмотры тормозов

Скрученный тормозной шланг.

Правильно работающие тормоза в вашем автомобиле могут стать решающим фактором между своевременной остановкой и аварией. Даже если кажется, что они работают должным образом, мы настоятельно рекомендуем проверять тормоза не реже одного раза в год или раньше, если это указано в графике технического обслуживания вашего автомобиля. Многие проблемы с тормозами можно обнаружить на ранней стадии. Например, в автомобиле на фото тормозной суппорт установлен неправильно, из-за чего тормозной шланг перекручивается. Чтобы избежать подобных ситуаций, доверяйте свои тормоза только квалифицированному специалисту.
Также необходимо проверить тормоза, если вы подозреваете, что с ними проблема, например, когда вы замечаете шум, исходящий от колес, или когда тормоза не работают должным образом, или когда одно из колес кажется более горячим, чем другие, или когда при торможении автомобиль тянет в сторону.


Как работают дисковые тормоза | YourMechanic Advice

В большинстве современных автомобилей используется тормозная система, состоящая из дисковых тормозов. Они называются так потому, что они используют силу, приложенную к дискам, прикрепленным к колесам, для замедления и остановки автомобиля.По сравнению с барабанными тормозами дисковые тормоза обладают большей тормозной способностью и не так быстро перегреваются при интенсивной эксплуатации. В то время как в некоторых автомобилях начального уровня используются барабанные тормоза на задних колесах, дисковые тормоза для четырех колес обычно используются во всем: от семейных седанов до грузовиков и высокопроизводительных спортивных автомобилей.

Детали, из которых состоит дисковая тормозная система

Ротор : Круглый диск, прикрученный к ступице колеса, вращается вместе с колесом. Роторы чаще всего изготавливают из чугуна или стали, однако в некоторых очень дорогих автомобилях используется углеродно-керамический ротор.Роторы могут иметь прорези или просверливаться для лучшего отвода тепла.

Тормозные колодки : Деталь, которая вдавливается в ротор, создавая трение, замедляющее и останавливающее автомобиль. Они имеют металлическую часть, называемую башмаком, и подкладку, которая прикрепляется к обуви. Футеровка - это то, что на самом деле контактирует с ротором и изнашивается по мере использования. Накладки изготавливаются из разных материалов и делятся на три категории: органические, полуметаллические и керамические. Выбранный материал накладок повлияет на срок службы тормозов, количество шума, слышимого при нажатии на тормоза, и на то, как быстро тормоза приводят к остановке автомобиля.

Поршень : Цилиндр, подключенный к гидравлике тормозной системы. Поршень - это то, что перемещает тормозные колодки в ротор, когда водитель нажимает на педаль тормоза. Некоторые тормозные системы имеют один поршень, который перемещает обе колодки, в то время как другие имеют два поршня, которые толкают тормозные колодки с каждой стороны ротора. Другие по-прежнему имеют четыре, шесть или даже восемь поршней для большей тормозной мощности за счет дополнительных затрат и сложности.

Суппорт : Корпус, который надевается на ротор и удерживает тормозные колодки и поршни, а также содержит трубопровод для тормозной жидкости.Тормозные суппорты бывают двух типов: плавающие (или скользящие) и фиксированные. Плавающие суппорты «плавают» над ротором и имеют поршни только с одной стороны. Когда водитель нажимает на тормоз, поршни вдавливают тормозные колодки с одной стороны в ротор, в результате чего суппорт скользит так, что колодки на непоршневой стороне суппорта также соприкасаются с ротором. Фиксированные суппорты прикручены болтами, а вместо этого имеют поршни с обеих сторон ротора, которые перемещаются, когда водитель нажимает на тормоза.Фиксированные суппорты обеспечивают более равномерное тормозное давление и более плотно зажимают ротор, однако плавающие суппорты встречаются на большинстве автомобилей и идеально подходят для повседневной езды.

Датчики : Некоторые автомобили имеют тормоза, которые содержат датчики, встроенные в тормозные колодки, которые сообщают водителю, когда колодки изношены. Другие тормозные датчики играют роль в системе ABS автомобиля.

Как работают дисковые тормоза

Тормоза должны срабатывать мгновенно.Когда водитель нажимает на педаль, поршень внутри главного тормозного цилиндра создает давление гидравлической жидкости в тормозных магистралях, которая перемещает поршни и толкает колодки в ротор. Чем сильнее водитель нажимает на педаль, тем больше давление внутри тормозных магистралей и тем сильнее колодки сжимают ротор. Расстояние, на которое перемещаются колодки, невелико - всего несколько миллиметров - и они должны втягиваться обратно в суппорты, как только водитель отпускает педаль.

Износ дисковых тормозов

Даже при нормальных сценариях вождения системы дисковых тормозов сталкиваются с большими нагрузками и перегревом, и со временем некоторые компоненты необходимо будет заменить.Тормозные колодки нуждаются в замене чаще всего. Когда это произойдет, это зависит от ваших конкретных привычек вождения, а также от материала, из которого сделаны колодки, но пробег составляет от 25 000 до 70 000 миль. Тормозные диски часто служат от 50 000 до 70 000 миль (а иногда и больше), но могут выйти из строя, если они перегреются или если тормозные колодки не будут заменены вовремя. Тормозная жидкость является источником жизненной силы всей тормозной системы, поэтому проверяйте ее каждые 24 000–36 000 миль или немедленно, если вы подозреваете утечку. Поршни и суппорты должны служить в течение всего срока службы автомобиля, если только не возникнет механическая проблема, они не будут повреждены обломками или в результате аварии, или если они заклинивают из-за бездействия.

Признаки проблем с дисковыми тормозами

Несколько симптомов, которые трудно игнорировать, сообщают водителю о проблеме с его тормозами:

Визжащий шум : По мере износа материала тормозной колодки металлический индикатор износа внутри колодки начинает соприкасаться с ротором, производя пронзительный визг. Замена тормозных колодок обычно устраняет шум, но он также может быть вызван дорожным мусором, застрявшим в суппорте.

Дрожащая или пульсирующая педаль : Если педаль тормоза пульсирует или трясется при нажатии на нее, скорее всего, ваши роторы деформированы.Тормозные роторы должны быть идеально плоскими, и из-за чрезмерного использования или перегрева может образоваться перекос. Иногда можно заменить поверхность роторов, чтобы они снова стали гладкими, хотя прямая замена часто является более безопасным и недорогим вариантом.

Педаль тормоза с мягким или низким ходом : Педаль тормоза должна хорошо ощущаться, а тормозное усилие должно соответствовать величине давления, приложенного к педали. Если педаль кажется губчатой ​​или ниже, чем обычно, это часто признак загрязненной тормозной жидкости или утечки в системе.Воздух или вода в жидкости снижает ее эффективность, и утечка является серьезной проблемой. Попросите механика промыть жидкость или осмотреть систему на предмет утечек, чтобы восстановить полную мощность торможения.

Тормоза, пожалуй, самая важная система безопасности в любом автомобиле, а дисковые тормоза обеспечивают сильное, надежное и продолжительное торможение. Скорее всего, ваш автомобиль использует их, поэтому помните о любых необычных симптомах, которые могут указывать на необходимость замены какой-либо детали.

Признаки неисправности или неисправности тормозного ротора / диска

Роторы дисковых тормозов - это металлические диски, которые работают вместе с тормозными колодками и суппортами для замедления автомобиля.Тормозные роторы прикреплены болтами непосредственно к ступице колеса, поэтому их вращение напрямую зависит от скорости вращения колеса. Когда педаль тормоза нажата, суппорты прижимают тормозные колодки к вращающимся роторам, замедляя и останавливая колеса и автомобиль. Поскольку роторы замедляют движение автомобиля за счет трения от прямого контакта с тормозными колодками, они со временем изнашиваются, и в конечном итоге их необходимо будет заменить. Когда роторы имеют проблемы, они обычно вызывают любой из следующих 4 симптомов, которые предупреждают водителя о том, что они требуют внимания.

1. Шумные тормоза

Одним из первых симптомов неисправности тормозных роторов является шум. Если роторы деформированы (то есть не идеально плоские) или сильно изношены, они могут издавать визжащие или скрипящие звуки. Обычно деформированные роторы издают скрип, а сильно изношенные роторы издают царапающий звук. Однако визг может быть вызван также изношенными тормозными колодками.

2. Колебания от тормозов

Еще одним признаком неисправных тормозных роторов является чрезмерная вибрация или пульсация тормозов.Деформированные или чрезмерно изношенные роторы могут неравномерно вибрировать и вызывать вибрации, которые могут ощущаться в педали, а иногда и в рулевом колесе или шасси автомобиля. Кроме того, при нажатии педаль тормоза может ощущаться пульсирующей из-за деформации тормозных дисков. Это происходит потому, что педаль больше не контактирует с поверхностью ротора.

3. Канавки или царапины на роторе

Еще одним признаком неисправных или неисправных роторов являются визуальные царапины или бороздки на лицевой стороне ротора.Эти следы со временем могут появиться при повторяющемся контакте с тормозными колодками. Роторы имеют такую ​​толщину, которая со временем изнашивается. Однако, если он ухудшится до определенного уровня, это снизит общую безопасность транспортного средства.

4. Увеличенный тормозной путь

Зазубрины и канавки на роторе могут препятствовать его способности замедлять автомобиль, а также вызывать вибрацию и пульсацию, которые можно почувствовать в педали. Кроме того, когда педаль больше не взаимодействует с тормозным ротором, возникающая вибрация может создать ощущение, что автомобиль вообще не остановится.Невозможность остановиться или даже увеличенный тормозной путь могут быть очень опасными, особенно если водитель вынужден сделать экстренную остановку.

Роторы дисковых тормозов являются очень важной частью тормозной системы и, как следствие, имеют решающее значение для общей безопасности и характеристик управляемости транспортного средства. Если вы подозреваете, что ваши роторы могут быть изношены или повреждены, обратитесь к профессиональному технику для осмотра автомобиля, чтобы определить, нуждается ли ваш автомобиль в замене тормозного ротора / диска.

Полное руководство по дисковым тормозам и барабанным тормозам

Когда дело доходит до безопасности вождения, нет ничего важнее шин и тормозов.Вот руководство по двум типам тормозов для легковых автомобилей: дисковым и барабанным. Мы объясняем, как они работают, чем они отличаются и похожи друг на друга, почему вы можете использовать оба типа на одном автомобиле, какой износ ожидается и какие детали потребуют обслуживания.


Основы тормозной системы

Дисковые и барабанные тормоза основаны на системе гидравлического давления. Торможение начинается с механического усилия - ваша нога нажимает на педаль тормоза.

  1. Поршень сжимает тормозную жидкость внутри главного цилиндра, расположенного под капотом вашего автомобиля рядом с двигателем.Это создает большое гидравлическое давление, генерирующее гораздо большую силу, чем небольшое усилие нажатия на педаль.

  2. Давление передается через тормозную жидкость через тормозные магистрали, а затем через тормозные шланги (гибкие трубки), которые соединяют магистрали с тормозными узлами на каждом колесе.

  3. Здесь колесные цилиндры преобразуют гидравлическое давление обратно в механическую силу. Тормозной фрикционный материал прижимается к тормозному диску или барабану, замедляя или останавливая ваш автомобиль.

Основы дисковых тормозов

Дисковые тормоза сегодня встречаются на большинстве автомобилей. Они устанавливаются на переднюю ось, а часто и на заднюю. Чтобы остановить колесо (и вашу машину), в дисковом тормозе используется суппорт с тормозными колодками для захвата вращающегося диска или ротора.

Суппорт - это узел, устанавливаемый на автомобиль с помощью кронштейна, так что он образует ротор. Он выглядит и функционирует как хомут. Он содержит:

  • Тормозные колодки: металлические пластины, склеенные материалом, обеспечивающим тормозное трение.
  • Один или два поршня для прижатия тормозных колодок к ротору при торможении.
  • Прокачной винт для обслуживания тормозов и замены жидкости.
  • Резиновое уплотнение поршня, которое предотвращает утечку тормозной жидкости и втягивает поршень при отпускании тормозов.
  • Пылезащитный чехол для предотвращения попадания загрязнений в цилиндр.
  • Зажимы против дребезжания, которые удерживают тормозные колодки в устойчивости.

Ротор изготовлен из чугуна или композитной стали / чугуна.Он прикреплен к ступице колеса и вращается вместе с колесом. Это поверхность контакта тормозных колодок. Когда вы нажимаете на тормоз, тормозная жидкость под давлением давит на поршни внутри суппорта, прижимая тормозные колодки к ротору. Поскольку тормозные колодки прижимаются к обеим сторонам диска, трение останавливает вращение колеса.

Роторы могут быть сплошными или вентилируемыми. Вентилируемые имеют большую площадь поверхности и легче рассеивают тепло.

Два типа дисковых тормозов

Существует два типа дисковых тормозов, названных по типу используемого тормозного суппорта: плавающий и фиксированный.

Плавающий суппорт (также называемый скользящим) является наиболее распространенным типом. Имеет один или два поршня. При срабатывании тормозов внутренняя тормозная колодка прижимается к диску, в то же время корпус суппорта перемещается ближе к ротору. Это действие прижимает внешнюю тормозную колодку к ротору.

Конструкция с фиксированным суппортом имеет один или несколько поршней, установленных с каждой стороны ротора. Сам суппорт не сдвигается с места: он жестко прикреплен к кронштейну тормозного суппорта или шпинделю.При включении тормозов движутся только поршни суппорта, прижимая тормозные колодки к диску.


Основы барабанных тормозов

Барабанные тормоза - это устаревший тип тормозов, не распространенный на современных автомобилях. Когда они используются, то только на задней оси.

Они не используют тормозные колодки в качестве фрикционного материала. Вместо суппорта, который прижимает тормозные колодки к ротору, барабанная тормозная система имеет колесный цилиндр с поршнями, которые выталкивают тормозные колодки внутрь вращающегося барабана.Этот контакт замедляет и останавливает вращение тормозного барабана и колеса.


Что лучше?

Хотя они оба работают с одной и той же базовой гидравликой, два типа тормозов работают по-разному. Дисковые тормоза более эффективны, обеспечивают лучшее тормозное усилие, легче рассеивают тепло и лучше работают во влажных условиях, при этом они менее сложны.

Большинство современных автомобилей имеют дисковые тормоза на всех четырех колесах. Некоторые базовые модели имеют диск на передней оси и барабан сзади, чтобы снизить затраты.Почему в этих моделях диск ставится спереди, а барабан сзади? Это связано с весовыми факторами. Типичный незагруженный автомобиль уже примерно на 10 процентов тяжелее спереди из-за двигателя. Затем, когда вы нажимаете на тормоз, вес автомобиля переносится на переднюю часть. Там требуется больше тормозной мощности, что делает его работой дисковых тормозов.

Вот сравнение дисковых и барабанных тормозов.

КПД

Тормозная сила. Дисковые тормоза быстрее применяют большее тормозное усилие, что сокращает тормозной путь.

Управление теплом. Поскольку они подвергаются воздействию воздуха, дисковые тормоза лучше охлаждаются. Компоненты барабанного тормоза не так подвержены воздействию воздуха, поэтому им требуется больше времени для охлаждения после торможения. Это может вызвать затухание тормозов, потерю тормозной способности при перегреве фрикционного материала.

Мокрая производительность. Дисковые тормоза лучше работают во влажных условиях, потому что они открыты для воздуха и могут легко сбивать воду. Кроме того, роторы высыхают из-за протаскивания по ним колодок. Когда вода попадает внутрь барабанного тормоза, она имеет тенденцию задерживаться внутри барабана, поэтому для высыхания фрикционного материала требуется больше времени.

Вес. Диски легче барабанных тормозов, рассчитанных на то же усилие.

Аварийный тормоз. Аварийный тормоз транспортного средства обычно применяется к задней оси. Эту функцию легче установить на барабанный тормоз, чем на суппорт или внутри ступицы ротора дискового тормоза.

Обслуживание

Уборка. Дисковые тормоза самоочищающиеся. Тормозные колодки «вытирают» ротор при включении. Барабанные тормоза закрыты и склонны к скоплению тормозной пыли с колодок, поэтому их необходимо периодически чистить.

Ремонт. Барабанные тормоза имеют больше оборудования и могут быть более сложными в обслуживании. Но замена колодок барабанных тормозов и колесных цилиндров обычно обходится дешевле, чем колодок и суппортов дисковых тормозов.


Техническое обслуживание

Поскольку тормозная система выделяет много тепла, многое может пойти не так. Торможение преобразует кинетическую (движущуюся) энергию транспортного средства в тепловую энергию (тепло), подвергая многие детали воздействию очень высоких температур.

Это означает значительный износ даже в нормальных условиях.Некоторые компоненты тормозной системы необходимо будет заменить в течение всего срока службы автомобиля. Для этого нет установленного интервала, поскольку он зависит от вашего стиля вождения, климата и дорожных условий.

Решение состоит в том, чтобы просто регулярно проверять и заменять колодки, башмаки и другие компоненты до того, как будет нарушено торможение или будут повреждены другие детали.

Фрикционный материал

Колодки дискового тормоза замедляют ротор из-за трения, и они изнашиваются при нормальной эксплуатации. В конце концов, они становятся слишком тонкими, чтобы функционировать должным образом.То же самое и с колодками барабанного тормоза. Фрикционный материал на колодке изнашивается, и торможение ухудшается.

Эти компоненты следует регулярно проверять. Вы не хотите ждать, пока колодки / башмаки изнашиваются до металла и не задевают ротор или барабан.

Остальные элементы тормозной системы также важно содержать в исправном состоянии. Регулярное обслуживание тормозов также должно включать следующее.

Тормозная жидкость

Тормозную систему следует регулярно проверять на предмет утечек, а жидкость следует заменять каждые несколько лет (обычно при ремонте тормозов).Любая утечка в главном цилиндре, бачке тормозной жидкости, колесных цилиндрах, магистралях или шлангах снизит гидравлическое давление, создаваемое при срабатывании тормозов. По сути, система не может генерировать достаточное усилие, необходимое для создания тормозного усилия. Вы заметите, что вам нужно нажать на педаль тормоза намного дальше, чтобы замедлить ход или остановиться.

Также необходимо время от времени менять тормозную жидкость. Эта жидкость специально разработана для предотвращения коррозии гидравлических компонентов тормозов.Но время и влага могут повредить его способности выполнять эту важную работу.

Влага, которая проникает в жидкость, смешивается с тормозной жидкостью, понижая температуру кипения. Несмотря на то, что тормозная жидкость сопротивляется испарению, она с большей вероятностью закипит и превратится в пар, когда станет горячей. В гидравлической системе будет меньше давления, что приведет к низкому - возможно, очень низкому - педали тормоза.

Наряду с влагой очень часто в жидкость попадают такие примеси, как ржавчина, дорожный песок или тормозная пыль, вызывая внутренние повреждения деталей и снижая эффективность торможения.

Уплотнения

Эти резиновые кольца предотвращают утечку гидравлической жидкости и защищают ее от влаги и загрязнений. Они также заставляют поршень возвращаться в свое выключенное положение, поэтому тормозные колодки должным образом выходят из зацепления, когда вы отпускаете педаль тормоза. Если этого не произойдет, вы можете столкнуться с торможением и преждевременным износом тормозов, а при торможении автомобиль может тянуться в сторону.

Тормозные магистрали

Тормозные магистрали представляют собой стальные трубки, соединяющие главный цилиндр с тормозными шлангами.Губчатая педаль тормоза может означать, что в магистраль попал воздух.

Шланги

Тормозные шланги переносят гидравлическое давление от тормозных магистралей к колесным цилиндрам и суппортам. Резиновые тормозные шланги изгибаются, позволяя колесным цилиндрам и суппортам перемещаться вверх и вниз вместе с колесами по отношению к раме автомобиля. Если резина изнашивается, ваш автомобиль может тянуться в сторону во время торможения, или вы можете даже получить утечку жидкости и отказ тормозов. При износе внутри шланга мелкие частицы резины могут ограничивать поток жидкости, вызывая тормозное усилие или сопротивление.

Роторы

Поверхность ротора может неравномерно истончиться из-за того, что тормозная колодка не отпускается, при этом колодка остается в контакте, даже если педаль тормоза не нажата. Когда это произойдет, вы почувствуете тряску или покачивание рулевого колеса при торможении.

Пыльные сапоги

Детали тормозной системы постоянно подвергаются воздействию дорожного мусора и тормозной пыли. Пыльник предотвращает попадание грязи в поршень суппорта. Если он выходит из строя и не может выполнять свою работу, может произойти повреждение поршня, что приведет к торможению, натягиванию и преждевременному износу.

Главный цилиндр

При выходе из строя главных цилиндров возможна внутренняя утечка. В этом случае вы можете получить низкую или плавную педаль без видимой потери жидкости. Регулярное обслуживание жидкости важно для продления срока службы цилиндра.

ПРИМЕЧАНИЕ: Существуют разные подходы к обслуживанию тормозов. Узнайте, почему важно обслуживать не только тормозные колодки или колодки барабанных тормозов.


На вынос

Дисковые и барабанные тормоза устроены по-разному, но имеют несколько разные преимущества.Ваш автомобиль может иметь оба или только дисковые тормоза. Оба работают как часть гидравлической тормозной системы. Это система, которая находится под высоким давлением, подвержена сильному нагреву и может быть повреждена дорожной сажей, воздухом, тормозной пылью и влагой.

Важно регулярно проверять тормоза, чтобы все оставалось в надлежащем рабочем состоянии. Обратитесь к руководству вашего владельца за рекомендуемым графиком. Помните, что забавные звуки тормозов, запахи или производительность - это индикаторы, которые помогут вам сразу же доставить автомобиль в магазин.


Назначить встречу

Когда вам нужно заменить тормоза? | News

Точно так же, как ваш расход бензина будет варьироваться в зависимости от того, где и как вы водите, так и срок службы тормозных колодок (или тормозных колодок), фрикционного материала, который прижимается к металлическому диску (ротору) или барабану, чтобы остановиться. ваш автомобиль. Как долго они продержатся? Это зависит от множества факторов.

Связано: почему визжат мои тормоза?

Если вы проезжаете всего 8000 миль в год, но в основном это в густонаселенных городских районах, таких как Чикаго, Бостон или Вашингтон, округ Колумбия.C., вам нужно будет заменять тормозные колодки или колодки чаще, чем тем, кто проезжает 28 000 миль в год по равнинам Небраски. В городе вы используете тормоза гораздо чаще, чем на сельском шоссе.

К сожалению, нет четкого графика, который сообщит вам, когда пора заменять тормоза, поэтому вам нужно полагаться на свои уши и советы опытного автомобильного техника. Шины большинства автомобилей следует заменять не реже одного раза в шесть месяцев, и это хорошее время, чтобы проверить тормоза.Механик может проверить толщину колодок и состояние суппортов или оборудования барабана, чтобы определить износ.

Многие автомобили имеют встроенные датчики износа, которые царапают тормозной диск, когда колодки нуждаются в замене. Водитель услышит раздражающий визг при нажатии на тормоза (или при отпускании тормоза на некоторых автомобилях). Некоторые автомобили оснащены электронными индикаторами износа, которые предупреждают водителя с помощью предупреждения на приборной панели, если колодки достигают минимальной толщины, но эта функция обычно используется в дорогих роскошных автомобилях, и лучше полагаться на регулярные проверки технического обслуживания тормозов, чем предполагать, что автомобиль стоит на вашей спине.

Эти датчики есть не на каждом автомобиле и не обязательно на каждом колесе, поэтому водители должны прислушиваться к скрипу, визгу, скрежету металла по металлу (часто это признак того, что тормозные колодки полностью исчезли) и другие шумы, указывающие на износ. Некоторые незначительные шумы можно устранить, очистив тормоза, но постоянные заметные шумы обычно означают износ деталей.

Если педаль тормоза пульсирует при легком или умеренном торможении, это может отражать износ или деформацию диска. (Вибрация педали при экстренном торможении является нормальным явлением, если в вашем автомобиле установлена ​​антиблокировочная тормозная система, которая требуется на новых автомобилях в США.S. с 2012 модельного года.) Если рулевое колесо буксирует или автомобиль тянет в одну или другую сторону во время торможения, у вас может быть одна изношенная или иным образом поврежденная передняя накладка.

Другие признаки во время движения - более длинный тормозной путь или когда вы нажимаете на тормоз, ваша нога опускается ниже, ближе к полу. Поскольку тормозные накладки изнашиваются постепенно, вы можете не заметить снижения производительности, поэтому в этом может помочь опытный глаз механика.

У большинства автомобилей есть сигнальная лампа тормоза, которая загорается на несколько секунд каждый раз, когда вы заводите двигатель.Если он загорается во время движения, это, вероятно, означает, что в вашей тормозной системе мало жидкости из-за утечки или проблемы с главным тормозным цилиндром. Обратите внимание, что это может быть или не быть тот же индикатор, связанный со стояночным тормозом, и это не тот же индикатор, который загорается, если вы теряете функциональность ABS.

Ещё на Cars.com:

Все новые легковые и легкие грузовики также имеют передние дисковые тормоза. У большинства также есть задние диски, хотя некоторые более дешевые автомобили по-прежнему поставляются с задними барабанными тормозами.При использовании дисковых тормозов обычно заменяли только тормозные колодки и при необходимости шлифовали роторы на токарном станке, чтобы поверхность была ровной и гладкой.

Однако в последние годы все больше автопроизводителей перешли на более легкие и тонкие роторы, чтобы снизить вес и сэкономить деньги. Раньше диски выдерживали две или три смены поверхности, но не удивляйтесь, если, когда придет время для новых колодок, вам скажут, что вам также понадобятся новые роторы. В нынешних может не хватить материала, чтобы его можно было сбрить при шлифовке, и они могут быть не такими прочными, как, скажем, 10 или более лет назад.Кроме того, ремонтные мастерские неохотно меняют поверхность роторов, потому что это увеличивает время работы. Кроме того, качество работы может зависеть от того, кто ее выполняет и насколько хороши они. Вместо этого для ремонтных мастерских быстрее, проще и выгоднее просто установить новые роторы вместе с новыми колодками.

Редакционный отдел Cars.com - ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Дисковые тормоза

и барабанные тормоза: в чем разница?

Наша миссия в Autopark Honda - соединять людей с их идеальным автомобилем. Мы считаем, что чем больше вы знаете об автомобилях, тем больше вы их полюбите, и поэтому мы здесь, чтобы рассказать вам все о тормозах.

Мы нажимаем на тормоза каждый раз, когда садимся в машину (надеюсь), и люди, кажется, очень хорошо знакомы с их использованием, особенно на полосах свободного движения.Однако мало кто знает о реальном оборудовании, стоящем за процессом торможения.

Вместо того, чтобы обсуждать очевидную важность тормозов, мы собираемся выделить два наиболее распространенных типа тормозов. Мы исследуем их сильные и слабые стороны при повседневном использовании, покажем вам, как они работают, а затем сравним их.

Барабанные тормоза

Барабанные тормоза - это оригинальная тормозная система, установленная на шинах. До их появления тормоза представляли собой деревянный брусок на рычаге, который давил на шину (также известный как ручной тормоз).Первые барабанные тормоза были выпущены в 1900 году на Maybach, а два года спустя были запатентованы легендарным автомобильным инженером Луи Рено.

Мы могли бы написать длинное объяснение того, как работают барабанные тормоза, но вы не сможете превзойти информативное видео:

Проблемы с барабанными тормозами

Поскольку все компоненты барабанного тормоза находятся внутри металлического барабана, они имеют тенденцию очень быстро нагреваться. Когда барабанные тормоза нагреваются, они выходят из строя, потому что горячие тормоза вызывают меньшее трение.Чем меньше трения они создают, тем менее эффективно замедляют колеса. Это часто называют затуханием тормоза.

Несмотря на то, что современные барабанные тормоза прошли долгий путь с точки зрения дизайна, выцветание тормозов по-прежнему остается серьезным недостатком их использования. По этой причине барабанные тормоза обычно находятся либо на задних колесах автомобиля, либо вообще нигде. Их замена? Дисковые тормоза.

Дисковые тормоза

Дисковые тормоза были запатентованы Фредериком Уильямом Ланчестером в 1902 году, в том же году Луи Рено запатентовал барабанные тормоза.Хотя это была превосходная конструкция, потребовалось полвека, прежде чем технология смогла успешно произвести необходимые детали.

В 1953 году Jaguar - тогда еще небольшая компания - разработала первые надежные дисковые тормоза с суппортом для своего гоночного автомобиля C-Type. Они вошли на C-Type в гонку «24 часа Ле-Мана» 1953 года и заняли первое место. Позже в том же году 100S Austin-Healey станет первым серийным автомобилем, проданным со всеми дисковыми тормозами.

С тех пор дисковые тормоза стали стандартом для высокопроизводительных автомобилей.Они работают по тому же принципу трения, что и барабанные тормоза, но менее склонны к выходу из строя из-за перегрева и быстрее сохнут во влажном состоянии. Это из-за их открытой конструкции, а не помещения в металлический корпус, как барабанные тормоза.

Опять же, вот модное видео, в котором подробно рассказывается, как работают дисковые тормоза:

Барабан против диска

Итак, какой тип тормоза лучше? Как и в большинстве случаев в жизни, ответ редко бывает однозначным. Барабанные тормоза имеют ряд серьезных недостатков конструкции: они слишком быстро перегреваются, им требуется больше времени для высыхания и, как правило, они тяжелее дисковых тормозов.

В то же время дисковые тормоза нельзя использовать в качестве стояночного тормоза, потому что они расширяются в горячем состоянии и сжимаются в холодном состоянии. Если бы мы использовали их в качестве стояночного тормоза после их использования, они в конечном итоге остыли бы, сузились и потеряли бы контакт с тормозным диском. Очевидно, здесь у нас возникнет проблема.

Два тормоза просто разные. Дисковые тормоза - более эффективный и надежный выбор, но у них есть свои ограничения. Барабанные тормоза не очень практичны, но они имеют решающее значение для парковки автомобиля - если, конечно, вы не хотите вернуться к деревянным блокам на палках.

Таким образом, барабанные тормоза все еще часто встречаются в современных автомобилях. Производители обычно оснащают передние колеса дисковыми тормозами, так как они работают больше всего, и барабанными тормозами сзади. Некоторые спортивные автомобили будут использовать дисковые тормоза на всех четырех колесах, но имеют один дополнительный барабанный тормоз для парковки.

Кстати о тормозах

Не могли бы вы использовать новый набор? Возможно, пора, если вы начинаете слышать визг при торможении. Иногда этот тормозной шум может быть просто мусором на тормозных колодках, но он также может указывать на их необходимость в замене.

Опубликовано в Отзывы | Комментарии к записи Дисковые тормоза и барабанные тормоза отключены: в чем разница?

Тормоза: в чем разница между дисками и барабанами?

Для многих случайных водителей тормоза автомобиля - это просто педаль газа слева и дорогостоящая вещь, которая появляется в их счетах за обслуживание каждые несколько лет. Не говоря уже о том, чтобы спросить, могут ли они отличить дисковые установки от ударных.К счастью, ниже мы «утаскиваем» для вас различия двух систем.

Тормоза барабанные

Тормозной механизм этого типа называется «барабан», потому что именно так он выглядит. По-прежнему встречается на некоторых автомобилях, выпускаемых сегодня на рынке - подумайте об автомобилях начального уровня, таких как Toyota Yaris или Honda Fit - это обычно темный цилиндр, расположенный под каждым задним колесом на более новых автомобилях.

Внешний корпус барабанных тормозов изготовлен из чугуна или, в меньшей степени, из алюминия.Внутри барабана находится набор «башмаков», которые представляют собой металлические детали в форме полумесяца, на внешние края которых прикреплен материал с высоким коэффициентом трения. Когда водитель нажимает на тормоза, специальная жидкость передает движение от педали к башмакам, которые затем прижимаются к барабану, замедляя колесо и автомобиль вниз.

Колодки тормозные барабанные


Тормоза дисковые

Сегодня люди, скорее всего, знакомы с дисковой тормозной системой, которая за последние пару десятилетий стала все более распространенной.Вместо барабанных тормозов в дисковых тормозах используется круглый ротор, также сделанный из чугуна или в высокопроизводительных композитных материалах, включая углерод и керамику.

Суппорт находится над ротором и охватывает обе стороны ротора (как показано на рисунке ниже Scion FR-S 2015 года), часть, которая содержит ряд гидравлических поршней и тормозные колодки с высоким коэффициентом трения с обеих сторон. Активация тормозов заставляет поршни зажиматься и толкать колодки, чтобы войти в контакт с ротором, замедляя транспортное средство.Это похоже на то, что происходит при торможении на велосипеде.

Каждый раз, когда происходит этот процесс, тормозная колодка и ротор изнашиваются из-за абразивного трения. Как правило, колодки изнашиваются раньше, чем роторы, и требуют более частой замены.

Прочие отличия

Из-за закрытой конструкции барабанные тормоза склонны к чрезмерному нагреву в условиях высоких нагрузок, что может вызвать «выцветание», что означает, что тормоза начинают терять свою эффективность.С другой стороны, роторы, используемые в дисковых тормозах, подвергаются воздействию окружающего воздуха, что приводит к постоянному охлаждению.

Стоимость производства - одна из причин, по которой некоторые автопроизводители продолжают предлагать частичные барабанные тормоза. Тем не менее, передние тормоза выполняют большую часть работы, поскольку вес смещается вперед каждый раз, когда вы тормозите, поэтому для большинства автомобилистов более чем достаточно только передних дисков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
