Что значит ет на дисках

Что такое вылет колесного диска ET

Какой же владелец не желает придать своему автомобилю оригинальности. С этой целью проводится тюнинг, который может существенно преобразить внешний вид транспортного средства. При этом немалое внимание уделяется подбору колесных дисков.

А здесь всегда хочется отойти от стандартных размеров и установить низкопрофильные колеса, что в последнее время вошло в моду. И не все понимают, что при этом следует знать какие допустимые отклонения вылета диска на вашей модели автомобиля.

Прежде чем срываться в ближайший магазин и проводить тюнинг своего железного коня, следует учесть важные моменты. Стоит учесть, что не каждый продавец готов предоставить профессиональную консультацию, так как перед ним стоит главная задача – продать товар. К счастью, таковыми консультантами являются не все, но вся сложность в том, что никогда не знаешь кто перед тобой. Если магазин проверенный, тогда беспокоится не о чем.

Итак, разберем, что к чему и рассмотрим многие нюансы во избежание лишних трат и несоответствий. К тому же на тему вылета диска ходит немало мифов, что, как известно, к реальности никак не относится.

Вылет диска ET — что это такое

Некоторые считают, что вылет колеса это величина его выступающей части от кузова. На самом деле все не так однозначно.

У любого колесного диска имеется привалочная плоскость, которой он соприкасается со ступицей в ходе установки. Так вот вылет диска – это расстояние от этой плоскости до вертикальной оси диска, делящей его на две симметричные половины. На рисунке ниже это хорошо видно.

Такой параметр как вылет диска (ET) не стоит недооценивать, поскольку он является важной геометрической характеристикой колесного диска. Его величина может оказывать непосредственное влияние на безопасность движения, отчего зависит жизнь водителя, пассажиров и прочих участников дорожного движения.

Кроме того, из-за неправильно подобранного вылета диска узлы подвески преждевременно изнашиваются.

Зачастую водители совершают три главные ошибки при выборе новых колесных дисков:

ставят превыше всего внешний вид: красивую геометрию, привлекательность, блеск и прочее;
полностью доверяют консультантам в надежде получить квалифицированную консультацию;

не берут в учет маркировку.

В результате получают чуть ли не плачевные последствия. А что касается продавцов, следует скептически относиться ко многим рекомендациям, в особенности к советам по приобретению различных проставок. Попробуем этого не допустить и перейдем к следующему важному моменту.

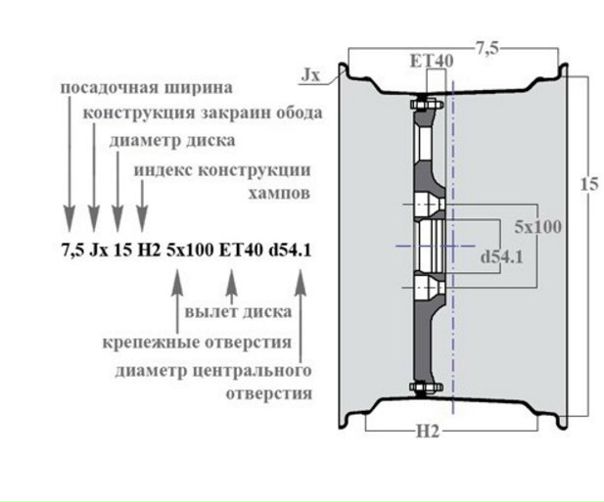

Формула и маркировка

Термин вылет диска обозначается буквами ЕТ от немецкого Einpress Tief (глубина выдавливания). Его формула расчета выглядит следующим образом:

ET=a-b/2

где a – это расстояние между внутренней плоскостью диска и той частью, которая соприкасается со ступицей, b – это ширина диска. Наиболее наглядно можно увидеть на рисунке ниже.

Расчет производится в миллиметрах. В некоторых случаях вместо букв ET вылет диска маркируется такими надписями DEPORT или OFFSET. К примеру, могут быть следующие значения: ЕТ0, ЕТ30, ЕТ-15.

Какой бывает

Если произвести несколько расчетов, станет заметно, что этот параметр может быть трех видов:

положительный;
нулевой;
отрицательный.

В первом случае это говорит о том, что вертикальная ось диска удалена на определенное значение от места крепления к ступице. Во втором – означает, что вертикальная ось и привалочная плоскость диска совпадают. Диски с отрицательным вылетом — это когда плоскость крепления к ступице выступает за пределы вертикальной оси диска. На рисунке ниже это хорошо видно.

Из всех видов, положительный вылет диска встречается чаще всего, а отрицательный ET – явление очень редкое. К выбору этой характеристики необходимо подходить серьезно. В противном случае такие колесные диски могут не подходить для вашего автомобиля, что негативно отразится при его эксплуатации.

На что влияет вылет диска

Вылет диска непосредственным образом влияет на колесную базу транспортного средства. При изменении величины вылета диска колесо либо будет уходить вглубь кузова, либо выступать за его пределы. Всем владельцам автомобилей важно знать, что неправильно подобранный вылет может привести к нежелательным последствиям. В частности, может произойти следующее:

смещение рулевой оси;
преждевременный износ подшипников;
ухудшение управляемости;
преждевременно изнашиваются шины;

сокращается срок службы подвески.

Производитель строго регламентирует параметр вылета диска ET и крайне не рекомендуется отступать от стандартного значения ни на миллиметр.

Видео — что такое вылет ET на дисках:

Каждая модель транспортного средства отличается своими показателями устойчивости и управляемости. Поэтому для каждого автомобиля предусмотрено свое значение вылета. В противном случае при отрицательном вылете колесо будет задевать кузов, а при положительном вылете – соприкасаться с узлами подвески.

Производитель не случайно указывает те или иные значения, так как в этом случае подвеска испытывает допустимый уровень нагрузки. При несоответствии параметра ET на подвеску приходится повышенный уровень нагрузки, что ведет к преждевременному износу шин, шаровых либо всей подвески.

А при возникновении критической нагрузки все это может привести к трагическим последствиям.

Какие силы могут действовать на подвеску

А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.

В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой. Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки.

Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.

При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.

Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.

Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.

Как сделать правильный выбор дисков

Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.

Откуда разные детали для одинаковых автомобилей

Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?

Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.

А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.

Раньше производители закладывали в узлы и агрегаты большой запас прочности. К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства.

По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.

То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.

Непростой выбор

Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.

Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.

Проставки как альтернативное решение

Но не все так плохо как может показаться, так как есть решение – это колесные проставки. Производятся они в виде плоских металлических блинов, а устанавливаются между ступицей и диском. То есть теперь можно не беспокоиться, если был приобретен комплект колес с необходимыми параметрами, но с вылетом отличным от стандартного значения. Положение исправят проставки необходимой толщины.

Видео — как измерить вылет диска:

Помимо этого проставки могут быть полезны при несовпадении количества или положения отверстий под крепежные болты. Некоторые автолюбители используют их чтобы расширить колесную базу.

Проставки могут быть разного типа:

тонкими;
средними;
толстыми;
сверхтолстыми.

Тонкие элементы (3-10 мм) подходят, когда колесо слегка задевает узлы подвески. Средние имеют толщину 12-20 мм и могут быть с дополнительным центровочным отверстием. Толстые проставки отличаются толщиной 20-30 мм и помогают компенсировать отрицательный вылет. Сверхтолстые детали в толщину 30-40 мм. Они актуальны для проведения тюнинга внедорожника.

Исходя из этого можно выделить главные задачи, которые решаются с использованием колесных проставок:

исправление вылета до рекомендуемого значения;
оптимальное решение в случае несовпадения отверстий под болты;
для расширения или сужения колесной базы, путем изменения значения вылета в ту либо иную сторону.

При необходимости использовать проставки, следует выбирать изделия только высокого качества. В противном случае отдельные узлы либо вся подвеска преждевременно выйдут из строя. Это в лучшем случае, а в худшем не исключен риск аварийной ситуации, что может привести к разным последствиям.

Выводы

Зная на что влияет вылет диска, стоит много раз подумать, прежде чем проводить различные манипуляции с этим параметром. Стоит взять себе за правило, что не любой колесный диск, который подходит по установке на ступицу, в полной мере годен для вашего автомобиля.

Конечно, хочется иногда поразить окружающих видом своих колес. Только эти изменения требуют существенного переоборудования всей подвески, включая тормозную систему и амортизаторы.

Естественно, это подразумевает большие траты, но такова плата за красоту. При недостатке средств достаточно использовать колесные диски со стандартными значениями вылета ET, рекомендованными производителем ТС, и каждая поездка будет комфортной и безопасной.

Не все автовладельцы знают как хранить резину без дисков до следующего сезона.

Перед покупкой с рук желательно пробить машину по ВИН-коду.

Как установить и правильно подключить https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/avtomagnitola/kak-podklyuchit.html магнитолу в машину.

Видео — вылет ET и другие параметры колесных дисков, на которые следует обращать внимание при их выборе:

Может заинтересовать:

Вылет диска: что такое ET и на что он влияет, в чем разница вылета 35 и 45

Довольно часто владельцы авто ставят новые колёсные диски, и многие делают это не из-за поломки или износа предыдущих изделий, а в целях улучшения внешнего облика своего «железного коня». Так, приобретая новое колесо, автолюбители всегда смотрят не его сверловку, то есть диаметр посадочного отверстия на ступицу, разболтовку или количество и длину шпилек, на которые устанавливается это колесо, однако мало кто обращает внимание на вылет изделия (ЕТ), а это очень важный показатель для нормальной эксплуатации колеса на конкретной модели авто.

Что такое ЕТ на колесных дисках? Этот вопрос задают многие автолюбители, особенно те, кто приобрели свои автомобили сравнительно недавно и до сегодняшнего дня никогда не сталкивались с проблемой замены колёс на них.

Геометрические характеристики колёсного диска

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Прежде всего, колесо должно полностью скрываться под колёсной аркой, а именно показатель ЕТ регулирует его положение — чем он больше, тем колесо сильнее утоплено под крыло; чем меньше, тем диск заметнее выступает за габариты кузова.

Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

Вылет ЕТ на примере 3 показателей Перед приобретением колёсного диска водителю необходимо ознакомиться с руководством по эксплуатации своего авто либо изучить подробную информацию на многочисленных интернет-ресурсах, чтобы сделать правильный выбор и потом не сожалеть о нём.

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

ЕТ = Х – Y/2,

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

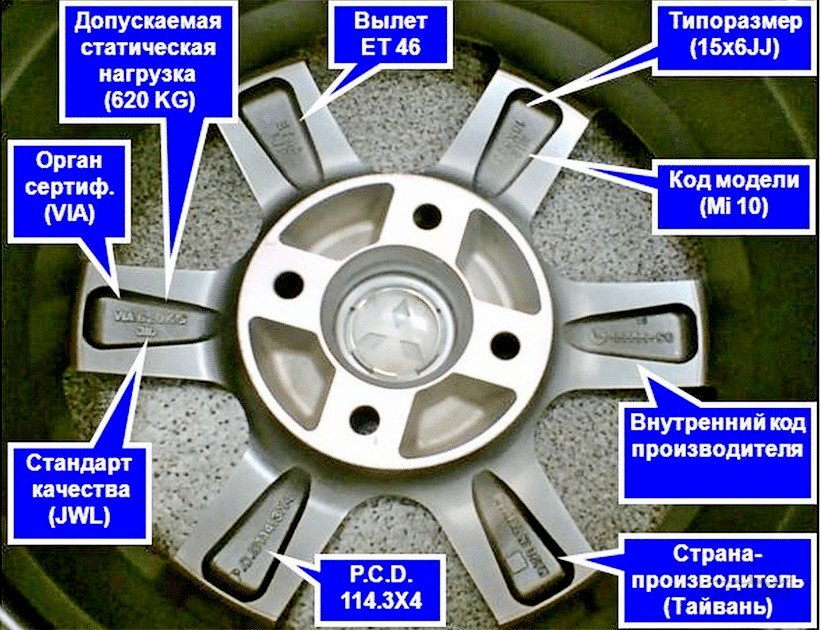

В качестве маркировки производители колёс, как правило, прописывают данную величину как ЕТ20, ЕТ35, ЕТ42 и т. д., и любой профессионал всегда может прочитать её и дать определение этим значениям. Диск с отрицательным вылетом

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

№ пп	Модель и модификация авто	Диапазоны вылетов, ЕТ, мм
1	Audi A4	35
2	Audi A6	35
3	Audi Q7	53
4	BMW 3	15-25
5	BMW 5	18-20
6	BMW X5	40-45
7	Citroen Evasion	28-30
8	Citroen Xantia	15-22
9	Daewoo Nexia	38-42
10	Daewoo Matiz	38
11	Dodge Caliber	35-40
12	Fiat Bravo	31-32
13	Ford Focus	35-38
14	Ford Mondeo	35-42
15	Ford Explorer	0-3
16	Honda Civic	35-38
17	Honda Jazz	35-38
18	Honda CRV	40-45
19	Hyundai Accent	35-38
20	Hyundai Sonata	35-38
21	Kia Ceed	38-42
22	Kia Sportage	0-3
23	MercedesBenz A-Klasse	45-50
24	MercedesBenz E-Klasse	48-54
25	MercedesBenz ML-Klasse	46-60
26	Mitsubishi Lancer	35-42
27	Mitsubishi Pajero	от -25 до -15
28	Nissan Almera	35-42
29	Nissan Maxima	35-42
30	Nissan Patrol	от -25 до -15
31	Toyota Corolla	35-38
32	Toyota Camry	35-38
33	Toyota Land Cruiser 200	от -15 до 3
34	Volkswagen Golf	35-40
35	Volkswagen Tiguan	20-32

Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы».

Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов. Измеряемые показатели для расчёта вылета

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

Какие проблемы могут возникнуть из-за неправильного подбора дисков

Показатель ЕТ важен, так как расчётный изгибающий момент на подвеску в недорогих авто может быть превышен, что приведёт к выходу системы из строя и её деформациям. Это означает необходимость крупного и дорогостоящего ремонта, на который готов далеко не каждый водитель.

Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.

То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.

Измерение валета диска Если автолюбитель не будет следовать указаниям производителя и неправильно определит размер ЕТ для дисков на своё авто, то датчики могут сбиться, из-за чего система может дать команду для блокировки колёс в совершенно неподходящий момент, и, как следствие, участник дорожного движения попадёт в аварию, не справившись с управлением.

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

Измерение валета диска

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Все показатели размерности ЕТ прописаны в руководстве по эксплуатации конкретного автомобиля, причём нередко сразу в 2 вариантах. Так, владелец «железного коня» может увидеть, диски каких параметров ставятся на авто в заводских условиях, и что именно предлагается производителем в качестве аналогов.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Вылет диска (ET) — что это такое и на что он влияет?

Вылет является важнейшим геометрическим параметром колёсного диска. И это отнюдь не преувеличение. Причину этого мы и попытаемся объяснить, как говорится, на пальцах. Итак, если автомобильный диск не подходит по диаметру, числу отверстий под крепёжные болты или же интервалом между этими отверстиями, то его попросту нельзя будет одеть на ступицу. Но обычно подобные расхождения со штатным (заявленным автопроизводителем) вылетом не очень большие, что позволяет без трудностей провести монтаж. Будет ли в этом случае колесо на все сто процентов выполнять свою роль? И если нет, то к чему подобный эксперимент приведет? В сети интернет на тематических сайтах владельцы автотранспорта нередко дискутируют на тему, насколько может разниться вылет устанавливаемого диска от рекомендованного, и если это расхождение допустимо, то в какую сторону? Зачастую высказываемые точки зрения имеют диаметрально противоположные направления.

Что до реализаторов автодисков, будь то спецмагазин или авторынок, в девяти из десяти случаев они заявят, что маленькое отклонение вылета от штатных параметров допустимо. И непременно добавят, что если собранное колесо легко монтируется на ступицу, не цепляя и не касаясь ни кузова, ни подвески во время вращения, то его без каких-либо сомнений и рисков можно использовать. Более того, люди торгующие колёсными проставками будут уверять, что снижение размера вылета, независимо от рекомендуемых параметров, вовсе не проблема и опасности никакой не представляет. Всё это легко объясняется их стремлением побыстрее продать свой товар, а нередко и банальным невежеством. Но как обстоят дела в действительности? Начнем разбираться с азов.

Как определить вылет диска?

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

Здесь:

ET – искомая величина (вылет).
Y – ширина самого автодиска (общая).
X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков. Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

Допускаются ли отклонения по вылету диска?

Независимо от того, насколько убедительны доводы продавцов, вы должны чётко уяснить тот факт, что вылет приобретаемого диска должен на 100% совпадать с предписанием производителя транспортного средства. Ни в коем случае не допускаются малейшие отклонения, ни в одну из сторон. Объяснить столь категоричное заявление очень просто. Даже при мизерном расхождении в значениях, автоматически меняются условия работы абсолютно всех без исключения элементов подвески. При этом возникают усилия, на которые эти узлы не рассчитаны. Кроме того изменяются векторы приложений этих усилий, что тоже не предусматривается конструкцией ходовой. В итоге период службы механизмов существенно снижается, а при возникновении критических нагрузок узлы подвески могут и вовсе разрушиться, что весьма опасно для жизни. Заявления же продавцов дисков о множестве вариантов и нюансов – это всего лишь попытка продать вам любой товар, при отсутствии идеально подходящего под ваши запросы. Слова о возможных допустимых отклонениях ощутимо расширяют предлагаемый ассортимент дисков, а следовательно, и повышают возможность заработать. Не более того.

Разные комплектации одной модели авто

Некоторые автолюбители обращали внимание, что для разных комплектаций одной модели машины довольно часто используют различные запчасти. Связано это с тем, что при проектировании и расчёте параметров узлов каждой модификации, учитывается огромное количество переменных, которые у автомобилей одной линейки могут заметно отличаться. Примером тому могут служить различные силовые установки, имеющие разные габариты и массу. Соответственно этим расчётам, учитывающим в каждом случае действующие силы и векторы их приложения, и формируется конечная конструкция подвески. Это позволяет гарантировать клиенту надёжность, комфорт во время езды, качественную управляемость и прочие характеристики, при минимальных производственных затратах.

В былые времена большая часть производителей автотранспорта изготавливала детали таким образом, чтобы обеспечивать большой запас прочности в основных конструкциях авто, включая подвеску. Сегодня же тенденция на рынке такова, что стало востребовано снижение себестоимости транспорта, которое достигается посредством более точных расчётов. Это и повлекло снижение запаса прочности большинства деталей.

Силы воздействующие на элементы подвески

Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).

Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.

Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.

При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.

В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

Что такое вылет диска ET простыми словами (параметры, влияние и расчет)

Подавляющее большинство автовладельцев задумываются об изменении облика своей машины. И зачастую начинают с более простого и доступного тюнинга — замены штампованных дисков на красивые литые. При выборе диска многие водители ориентируются на внешний вид и диаметр, но не задумываются, что есть другие важные параметры, отклонение от которых может негативно отразиться на техническом состоянии автомобиля и даже на управляемости. Таким важным, но мало известным параметром, является вылет диска – ЕТ.

Что такое ЕТ на колесных дисках

ЕТ (OFFSET) – данная аббревиатура обозначает вылет диска, указывается в миллиметрах.

Чем меньше значение этого параметра, тем больше будет выдаваться обод колеса наружу. И, наоборот, чем выше параметры вылета, тем глубже «утопает» диск внутрь машины.

Вылет – это промежуток между плоскостью (привалочной), с которой соприкасается диск с поверхностью ступицы при установке на нее и представляемой плоскостью, располагающейся по центру обода диска.

Типы и механическая характеристика

Вылет колесного диска бывает 3-х типов:

нулевой;
положительный;
отрицательный.

На поверхности обода располагается кодировка вылета (ЕТ), а расположенные рядом с ней числа сообщают его параметры.

Читайте также: Жидкое стекло для автомобиля — плюсы и минусы покрытия им кузова

Положительное значение вылета означает, что вертикально расположенная ось колесного диска отдалена на определенное расстояние от места соприкосновения со ступицей.

Нулевой параметр ЕТ сообщает, что ось диска и его привалочная плоскость идентичны.

При отрицательном параметре ЕТ происходит вынос поверхности крепления диска к ступице за пределы вертикально расположенной оси диска.

Наиболее распространенным выносом диска является вынос с положительной величиной, отрицательный же, напротив, встречается крайне редко.

Размер вылета является весомым нюансом при проектировании колесных дисков, поэтому для его вычисления применяется специальная формула для исключения возможной ошибки.

На что влияет вылет колесного диска

Изготовители колесных дисков еще в процессе проектирования рассчитывают возможность появления некоторого отступа во время установки диска, поэтому определяют предельно возможные размеры.

Грамотная установка дисков на автомобиль подразумевает знание и понимание типа и размера колеса. Только при соблюдении всех инструкций при установке, а также совпадении всех параметров диска, в том числе и вылета, указанному производителем транспортного средства, считается правильным монтирование колеса.

Читайте также: Признаки, причины и последствия перегрева двигателя автомобиля

Помимо других параметров, величина выноса влияет на размер колесной базы и, как следствие, на симметричное положение всех колес машины. На вылет не влияют ни диаметр диска, ни его ширина, ни параметры шины.

Большинство продавцов дисков не знают или скрывают влияние вылета на техническое состояние автомобиля, его управляемость или безопасность.

Неверный вылет может привести к различным негативным последствиям, иногда и очень опасным.

Основные последствия неправильно подобранного вылета диска:

уменьшение срока эксплуатации подшипников;
повышенный износ резины;
изменение расположения рулевой оси;
значительное уменьшение срока службы ходовой части автотраспорта, в том числе подвески;
ухудшение управляемости автотранспорта, курсовой устойчивости и возможности точного маневрирования, что может привести к печальным последствиям в виде ДТП.

Как рассчитать параметры вылета самостоятельно

Для самостоятельного вычисления вылета применяется очень простая формула:

ЕТ=(a+b)/2-b=(a-b)/2

а – расстояние между внутренней стороной диска и плоскостью его соприкосновения со ступицей.

b – ширина диска.

Если по какой-то причине на диске отсутствуют значения ЕТ, их не сложно вычислить самостоятельно.

Для этого потребуется ровная рейка, длиной немногим больше диаметра диска и рулетка или линейка для измерения. Если диск находится на автомобиле, то его потребуется снять, для чего нужен домкрат, баллонный ключ и башмаки для предотвращения отката.

Читайте также: Покраска автомобиля жидкой резиной

Результаты измерения необходимо проводить в миллиметрах.

В первую очередь необходимо перевернуть колесный диск наружной стороной вниз и приложить рейку к ободу диска. Потом необходимо рулеткой измерять расстояние от привалочной части диска до нижнего края рейки.

Данная цифра является тыловым отступом а. Для наглядности расчета допустим, что это значение равно 114 мм.

После вычисления первого параметра необходимо перевернуть диск лицевой стороной наверх и также приложить рейку к ободу. Процедура замера практически не отличается от предыдущей. Получается параметр b. Для наглядности вычислений посчитаем его равным 100 мм.

Рассчитываем вынос колеса, используя вымеренные параметры, по формуле:

ЕТ=(а+b)/2-b=(114+100)/2-100=7 мм

Согласно проведенным размерам величина вылета положительная и равно 7 мм.

Можно ли ставить диски с меньшим или другим вылетом

Продавцы колесных дисков в основном уверяют, что вынос диска никак не влияет на состояние автомобиля и прочие параметры, но им не стоит верить.

Их главной целью является продать диски, а то, что параметров вылета существует не один десяток – они умалчивают по нескольким причинам, среди которых возможная трудность подбора товара по необходимым параметрам или банальное отсутствие знаний о подобных параметрах и их влиянию на автомобиль.

В качестве доказательства необходимости соблюдать установленный заводом вылет диска можно считать то, что для одних марок автомобилей, но в разной комплектации, производятся различные запчасти, особенно это касается ходовой части машины.

Даже если транспорт отличается только двигателем, то это уже отражается на весе машины, и, как следствие, на многочисленных параметрах, которые конструкторы рассчитывают под каждую комплектацию заново. В наше время при производстве машин стараются снизить себестоимость, что отражается на ресурсе деталей, и самостоятельный тюнинг автомобиля без учета заложенных производителем параметров в основном приводит к приближению ремонта, иногда очень даже скорого.

Есть вариант для установки диском с другим вылетом – использование специальных проставок. Они выглядят как плоские металлические круги разной толщины и устанавливаются между диском и ступицей. Подобрав требуемую толщину проставки можно не волноваться о некорректной работе ходовой и других агрегатов, если были приобретены обода колес с вылетом, отличным от заводского.

Читайте также: Совместимость Антифризов G11 G12 и G13 — можно ли их смешивать

Единственный нюанс в этом случае – возможно придется поискать проставки нужной толщины, так как они имеются в наличии далеко не у каждого торговца дисками.

При замене дисков следует учитывать параметр выноса – ЕТ, который указан на нем самом. Но его легко измерить самостоятельно при помощи простых приспособлений, имеющихся у каждого автовладельца. Для выбора и установки новой обувки на автомобиль необходимо придерживаться требований производителя.

Вынос диска влияет на работоспособность многих узлов ходовой системы, но что более важно – неправильно подобранный ЕТ снижает управляемость машиной, ухудшает курсовую устойчивость и может привести к серьезным последствиям.

Если вынос отличается от заводского, это можно исправить с помощью специальных колесных проставок.

Что такое et на диске

Как померить вылет диска?

Вылет диска – немаловажный геометрический параметр изделия, определяющий размер привалочной плоскости, которую учитывают во время стыковки изделия со ступицей. Вылет бывает нескольких видов:

Положительный – если привалочная плоскость не пересекает воображаемую середину диска, если она пересекает середину – отрицательный, совпадает с центром диска – нулевой.

Что зависит от вылета?

От него зависит ширина колесной базы, также симметричность колес. Любые погрешности вылета оказывают пагубное влияние на элементы подвески, способствуют быстрому износу рабочих механизмов транспортного средства. Каждая марка автомобиля имеет свою величину Ет, которую рассчитывают по специальной формуле, исключающей возможные ошибки.

ЕТ=а-в/2, где а – расстояние между внутренней частью и плоскостью прилегания, В – показатель ширины диска. ЕТ – такими буквами обозначается вылет на маркировке. Цифры, идущие за данным обозначением, определяют вылет в миллиметрах.

Например, ЕТ45 обозначает положительный вылет, 0 – нулевой, а 15 – отрицательный. Околонулевые а также отрицательные значения характерны для колес внедорожников и спортивных автомобилей. Иными словами, для транспортных средств с увеличенной колеей.

Как правильно померить вылет диска?

Приобретая новые диски очень важно учитывать соответствие параметров их вылета с параметрами, указанными автопроизводителем. Узнать параметры ЕТ новых дисков можно, взглянув на внутреннюю сторону изделия. Чаще всего вылет обозначают буквами ЕТ, однако некоторые французские производители могут обозначать DEPORT, а англоязычные – OFFSET.

Многие водители желают уменьшить параметры ЕТ. С чем это связано? Во-первых, за счет расширения колеи, внешний вид автомобиля становится более “крутым”, так как колеса выходят за границы арок, к тому же повышается устойчивость на поворотах.

Как померить вылет диска вручную?

Чтобы измерить данный параметр, необходимо иметь под рукой ровную рейку и измерительную рулетку. Для измерения диск переворачивается, а рейка прикладывается к ободу. При помощи рулетки нужно измерить расстояние между нижним краем рейки и привалочной плоскостью – тыловой отступ, который назовем для формулы, – А.

После этого диск переворачивается тыльной стороной. К ободу прикладывают деревянную рейку, после чего измеряют расстояние от привалочной плоскости к краю рейки – фронтальный отступ, который назовем – В.

Далее используется формула ЕТ, где А суммируется с В, полученное число делится на 2, и из него вычитается показатель В. К примеру, Тыловой отступ А равен 118 миллиметрам, фронтальный отступ В равен 118 миллиметрам, применяем формулу ЕТ=(118+100)/2 – 100 и получаем в итоге число 9. Именно это и будет вылет.

Проставки

Их используют для того, чтобы изменить ЕТ, что дает возможность расширить колесную базу, придать транспортному средству более интересный вид. Помимо этого изменения ЕТ улучшает показатели вождения. Проставки часто используют в тех случаях, когда установлен тюнинговый кузовной обвес либо спортивная подвеска.

Во втором варианте установка проставок предотвращает задевание колесами неподвижных частей подвески. Помимо этого, подобные изделия помогают установить на транспортное средство более широкую резину и диски, ведь часто случается так, что приглянувшиеся в магазине автомобильные диски не имеют необходимого ЕТ, а в остальном совпадают со всеми характеристиками стандартных изделий.

Есть два вида металлических проставок. В одном варианте в них попросту изготовлены отверстия для ступичных шпилек. Обычно такие “блины” имеют толщину десять – двенадцать миллиметров и называются универсальными. Их используют в тех случаях, когда диск слегка задевает суппорт. Сквозные проставки толщиной от пятнадцати до двадцати миллиметров используют и в случаях, когда диск упирается в суппорт, и для расширения колесной базы.

Во втором варианте на изделии имеются отверстия для крепежных элементов ступицы, а также резьбовые отверстия для крепежных элементов диска. Крепление такого “блина” производится автономно, также автономно крепится к блину диск. В данном варианте крепления можно изменить не только ЕТ, но и количество крепежных элементов. Такое изделие может иметь разную толщину, что очень удобно.
