Полярность аккумулятора: прямая и обратная

Знание всех технических терминов в автомобиле приходит с опытом, поэтому нет ничего страшного в том, что начинающий автомобилист не знает некоторых понятий, которые опытному «водиле» кажутся базовыми, очевидными и простыми, – к примеру, прямая и обратная полярность аккумулятора. В чем суть данных определений, каковы различия и зачем вообще нужно знать данную техническую характеристику? – сейчас разберемся.

Что такое полярность аккумулятора автомобиля?

Полярность – один из параметров АКБ, подразумевающий определенный порядок расположения на ней внешних токовыводящих элементов. Знать данный параметр нужно для того, чтобы при покупке нового аккумулятора сделать правильный выбор – к которому дотянутся и легко подключаться провода.

Как определить полярность аккумулятора автомобиля?

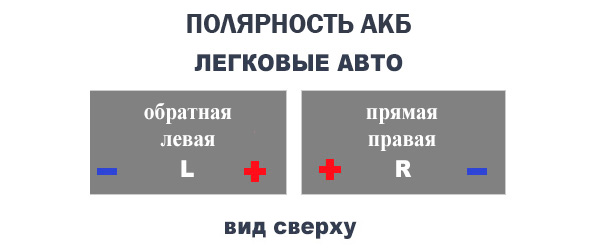

Наиболее распространенные виды полярности – прямая (она же «1», российская) и обратная (она же «0», европейская).

Прямая – это та, в которой токовыводы располагаются на крышке вдоль самой длинной стороны и при этом правый из них (правая клемма) – это «минус», а левый (левая клемма) – «плюс».

Обратная ей противоположна: токовыводы все также располагаются вдоль длинной стороны крышки, только правая клемма здесь уже помечена знаком «+», а левая – «-».

Больше никаких различий нет, то есть если взять идентичные АКБ только с разной полярность, то и количество банок, и сила тока, и сам корпус (цвет, размер) и даже этикетка будут одинаковыми.

При этом стоит заметить, что полярность может быть и ни прямой, и ни обратной. К примеру, в американских грузовых автомобилях можно встретить АКБ, у которых «+» и «-» располагаются по диагонали. Их полярность принято обозначать цифрой «2».

Есть еще полярности с номерами 3 и 4, но они уже не такие редкие (и тоже относятся к грузовым авто). Их клеммы располагаются вдоль короткой стороны крышки АКБ, а не длинной.

Распознать их «прямоту»/«обратность» также довольно просто: просто поверните токовыводы так, чтобы они располагались напротив вас, но не рядом, а напротив. Далее процесс идентификации аналогичен вышеописанному: если плюсовая клемма окажется с правой стороны – полярность обратная («3»), если с левой – прямая («4»).

Видео.

прямая полярность аккумуляторов, обратная полярность

Для того, чтобы подобрать такой АКБ, который подойдет к вашему автомобилю, нужно знать, как определить полярность акб. Для этого специалисты рекомендуют ориентироваться на два основные показателя:

— полярность АКБ;
— тип корпуса аккумулятора.

Давайте попробуем разобраться с первым показателем: как определить полярность АКБ?

Классифицируют два вида полярности: прямая и обратная полярность аккумулятора.

Для того, чтобы точно определить полярность, поверните батарею таким образом, чтобы клеммы находились возле вас. Если «+» клемма находится по правую сторону от вас, это означает, что АКБ обратной полярности. Если же эта клемма находится с левой стороны – АКБ прямой полярности.

Нередки случаи, когда у вас нет возможности определить с какой именно стороны расположена положительная, а с какой минусовая клеммы. Например, стерлись наклейки или повредился сам корпус батареи, а вам необходимо купить аккумулятор с обратной полярностью. Как же поступить в таком случае? Все просто! Для этого вам понадобиться обычная линейка, рулетка или штангенциркуль. При помощи этих инструментов измерьте диаметр одной из клемм. Диаметр плюсовой клеммы имеет больший показатель, чем минусовой. После того, как вы узнали, какая клемма с какой стороны находится, вы сможете воспользоваться способом определения полярности, описанным выше.

Что же касается типа корпуса АКБ, специалисты подразделяют их на две разновидности:

1. Европейский. Для данного типа характерно то, что его клеммы находятся в некоторых углублениях и расположены на верхней части корпуса.
2. Азиатский. В этом типе корпуса аккумулятора клеммы возвышаются на верхней части корпуса а 2,5 см.. Их еще называют «Клеммы Пеньками». Высота аккумуляторов этого типа немного выше, чем предыдущего.

В Уральской Аккумуляторной Компании можно купить аккумуляторы с прямой полярностью и обратной от разных производителей по выгодным ценам.

За счет постоянного мониторинга рынка конкурентов, в нашем магазине цена на аккумуляторы с обратной и прямой полярностью значительно ниже, чем в других магазинах.

Для оформления заказа и уточнения всей интересующей информацией вы можете воспользоваться формой обратной связи на сайте, а также позвонить по телефону

+7 912 227-56-54.

Error Page

Возникла следующая ошибка:

exception ‘Zend_View_Exception’ with message ‘Invalid value passed to append; please use appendMeta()’ in /home/a5w40by/avk. by/library/Zend/View/Helper/HeadMeta.php:195 Stack trace: #0 /home/a5w40by/avk.by/library/Zend/View/Helper/HeadMeta.php(158): Zend_View_Helper_HeadMeta->append(Object(stdClass)) #1 /home/a5w40by/avk.by/application/default/views/scripts/article/text.phtml(3): Zend_View_Helper_HeadMeta->__call(‘appendName’, Array) #2 /home/a5w40by/avk.by/application/default/views/scripts/article/text.phtml(3): Zend_View_Helper_HeadMeta->appendName(‘description’, NULL) #3 /home/a5w40by/avk.by/library/Zend/View.php(108): include(‘/home/a5w40by/a…’) #4 /home/a5w40by/avk.by/library/Zend/View/Abstract.php(833): Zend_View->_run(‘/home/a5w40by/a…’) #5 /home/a5w40by/avk.by/library/Zend/Controller/Action/Helper/ViewRenderer.php(903): Zend_View_Abstract->render(‘article/text.ph…’) #6 /home/a5w40by/avk.by/library/Zend/Controller/Action/Helper/ViewRenderer.php(924): Zend_Controller_Action_Helper_ViewRenderer->renderScript(‘article/text.ph…’, NULL) #7 /home/a5w40by/avk.by/library/Zend/Controller/Action/Helper/ViewRenderer.

php(963): Zend_Controller_Action_Helper_ViewRenderer->render() #8 /home/a5w40by/avk.by/library/Zend/Controller/Action/HelperBroker.php(277): Zend_Controller_Action_Helper_ViewRenderer->postDispatch() #9 /home/a5w40by/avk.by/library/Zend/Controller/Action.php(523): Zend_Controller_Action_HelperBroker->notifyPostDispatch() #10 /home/a5w40by/avk.by/library/Zend/Controller/Dispatcher/Standard.php(289): Zend_Controller_Action->dispatch(‘textAction’) #11 /home/a5w40by/avk.by/library/Zend/Controller/Front.php(946): Zend_Controller_Dispatcher_Standard->dispatch(Object(Zend_Controller_Request_Http), Object(Zend_Controller_Response_Http)) #12 /home/a5w40by/avk.by/library/Zend/Controller/Front.php(212): Zend_Controller_Front->dispatch() #13 /home/a5w40by/avk.by/application/Bootstrap.php(47): Zend_Controller_Front::run(‘/home/a5w40by/a…’) #14 /home/a5w40by/avk.by/index.php(24): Bootstrap->run(Array) #15 {main}

Аккумулятор обратной полярности что это

что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

прямая полярность;
обратная полярность.

Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

Аккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

отечественные;
европейские;
азиатские.

Полярность и диаметр клемм европейских и азиатских аккумуляторов

Они имеют свои стандарты производства и расположения выводов. Европейские АКБ, как правило, более эргономичны и компактны. Выводные контакты имеют больший диаметр. Плюс – 19,5 мм, минус – 17,9 мм. Диаметр контактов на азиатских АКБ значительно меньше. Плюс – 12,7 мм, минус – 11,1 мм. Это также нужно учитывать. Разность диаметров также указывает на тип полярности.

Можно ли установить аккумулятор другой полярности?

Такой вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. Теоретически, это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если купить АКБ с обратной полярностью на отечественный автомобиль, то может банально не хватить длины проводов. Просто так удлинить провод не получится. Нужно учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от батареи.

Оптимальным вариантом станет замена аккумулятора на другой с подходящим расположением контактов. Можно попытаться продать купленный АКБ, чтобы не быть в убытке.

Смена полярности аккумулятора

Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для восстановления работоспособности батареи. Проводить переполюсовку рекомендуется только в крайних случаях.

Внимание! Мы не рекомендуем проводить данную процедуру самостоятельно (без помощи профессионалов) и в необорудованных специальным образом условиях. Последовательность действий ниже приведена в качестве примера, а не инструкции и с целью полноты раскрытия темы статьи.

Последовательность переполюсовки:

Разрядить батарею до нуля, подключив какую-нибудь нагрузку.
Плюсовой провод подключить к минусу, а минусовой к плюсу.

Начать зарядку аккумулятора.
Прекратить зарядку при закипании банок.

В процессе начнет расти температура. Это нормальное явление, которое указывает на смену полюсов.

Эту процедуру можно проводить только на исправной батарее, которая может выдержать активную сульфатацию. В дешевых АКБ свинцовые пластины очень тонкие, поэтому они могут просто разрушиться и не восстановиться. Также перед началом смены полюсов нужно проверить плотность электролита и банки на замыкание.

Что может произойти, если перепутать при установке?

Если перепутать полярность, то может произойти следующее:

перегорание предохранителей, реле и проводов;
выход из строя диодного моста генератора;
перегорание электронного блока управления двигателем, сигнализации.

Самой простой и дешевой проблемой может стать перегорание предохранителей. Впрочем, это их главная функция. Найти сгоревший предохранитель можно мультиметром путем «прозвона».

Если перепутать контакты, то генератор, наоборот, потребляет энергию от аккумулятора, а не дает ее. Обмотка генератора не рассчитана на входящее напряжение. АКБ также может пострадать и выйти из строя. Самым простым вариантом станет сгорание нужного предохранителя или реле.

Большой проблемой может быть выход из строя электронного блока управления двигателем (ЭБУ). Это устройство требует соблюдения полярности, несмотря на встроенную защиту. Если предохранитель или реле не успеет перегореть, то с большой вероятностью ЭБУ выйдет из строя. Это значит, что автовладельца гарантированно ждет дорогостоящая диагностика и ремонт.

Большинство устройств в электросети автомобиля, такие как автомагнитола или усилитель, имеют защиту от смены полюсов. В их микросхемах предусмотрены специальные защитные элементы.

При «прикуривании» от другого аккумулятора также важно соблюдать полярность и последовательность соединения клемм. Неправильное подключение вызовет замыкание в 24 вольта. Если провода имеют достаточное сечение, то они могут оплавиться или водитель сам получит ожог.

При покупке нового аккумулятора внимательно читайте маркировку и узнайте у продавца все характеристики батареи. Если уж так случилось, что вы приобрели АКБ с неподходящей полярностью, то лучше всего заменить его или приобрести новый. Наращивать провода и менять положение батареи следует только в крайнем случае. Лучше использовать подходящее устройство, чем потом тратиться на дорогостоящий ремонт.

Полярность аккумулятора — что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

как определить, разница с прямой

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Содержание статьи:

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

перегоранию предохранителей;
оплавление проводов;
отказ ЭБУ, сигнализации;
повреждение электропроводки;
перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Заключение

АКБ VARTA

Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.

Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.

Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.

В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.

В перечне лучших присутствуют следующие производители:

VARTA;
Champion;
Forse;
Delta;
Black Horse;
BOSCH;
Atlas;
Black Horse;
Gigawatt;
Delta;
Mutlu;
Forse;
Vesna;
Champion;
Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей. Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею. Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.

В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.

Как определить полярность легкового аккумулятора (до 110 ач).

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.

Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.

Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.

Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).

Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.

Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей выводы для подключения к электропроводке расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».

как определить и на что влияет

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот. Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

«3» — «+» слева (евро, обратная). Для европейских грузовиков.
«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

Снять аккумулятор с автомобиля.
Обработать выводы батареи раствором воды с содой.
Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
При необходимости зачистить выводы металлической щеткой.
После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
Поставить АКБ в гнездо на автомобиль.
Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Миф о

батареях | Может ли батарея «поменять» полярность?

Вообще-то да, но не без посторонней помощи. Поменять полярность на батарее можно только двумя способами.

Если у вас есть аккумулятор с жидкими элементами, который заполняется впервые, и вы используете зарядное устройство старого образца, не интеллектуальное зарядное устройство, и закорачиваете клеммы во время зарядки аккумулятора, да, можно подключить зарядное устройство задним ходом и перезарядите его. Вы не обязательно заметите искру, потому что батарея набирает напряжение, когда батарея заполняется, и если она заряжается, пока вы ее заполняете, короткое замыкание не будет достаточно сильным разрядом, чтобы создать искру. Если это должно было произойти, то зарядное устройство и было подключено задним ходом или если оно было установлено в автомобиле с кикстартером и подключено задним ходом, тогда вы можете получить аккумулятор, который был заряжен, но в обратном направлении. Обратите внимание, что в приведенном выше сценарии есть много «и». Такая ситуация возможна, но маловероятна.

Вторая возможность — изменение полярности после активации. Это также бывает редко, так как после установки батареи требуется последовательность ошибок.Единственный способ сделать это — полностью разрядить аккумулятор, оставив ключ включенным, или незамеченным коротким замыканием, которое полностью разряжает заряд за несколько дней. После того, как это произошло, это будет похоже на разряженный аккумулятор.

Помните, что полностью разряженный аккумулятор — это не что иное, как пустой сосуд. Чтобы получить отрицательный заряд, его необходимо подключить в обратном направлении и зарядить таким образом. Итак, реальный вопрос здесь: как аккумулятор может поменять полярность после того, как он был установлен? Та же ранее разряженная батарея будет уязвима для обратной зарядки, либо при подключении зарядного устройства в обратном направлении, либо с помощью системы зарядки с обратной полярностью (очень редко, но все же возможно).

Итак, позвольте мне повторить: единственный способ полностью разрядить аккумулятор, имеющий положительный заряд, — это полностью разрядить его, а затем перезарядить и . Мы видели, как это происходило пару раз, и это будет считаться наиболее частой из этих редких ситуаций.

По идее батарея будет испорченная . Вы можете технически зарядить его отрицательно и продолжать использовать, но ваши пластины сконструированы так, что положительные пластины представляют собой диоксид свинца, а отрицательные — из губчатого свинца, которые теперь будут перевернуты.Поскольку перевернутая батарея больше не отформатирована правильно, она будет работать только в ограниченной степени. Дело в том, что свинцово-кислотная батарея не может изменить свою полярность без внешнего воздействия. Это просто невозможно.

Выберите аккумулятор

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Что означает обратная полярность в зарядном устройстве? Узнай здесь!

Что означает обратная полярность в зарядном устройстве?

Чтобы сэкономить деньги и продлить срок службы аккумулятора, вы можете положиться на надежное зарядное устройство. Однако во время зарядки вы можете спутать кабели и вместо этого подсоединить неправильные кабели к неподходящим клеммам. Это может привести к нарушению полярности.

Прежде чем мы ответим на вопрос «Что означает обратная полярность в зарядном устройстве», нам необходимо определить обратную полярность и изучить ее взаимосвязь с зарядным устройством.

Что такое полярность?

Полярность — это состояние системы, когда она проявляет противоположные физические свойства в разных точках, например электрические и магнитные свойства. Этот термин обычно используется в магнетизме, электричестве и в электронной сигнализации.

Во время образования электрического тока между двумя полюсами или точками один из полюсов имеет большее количество электронов, а второй — меньше.

Первый полюс с большим количеством электронов будет иметь отрицательную полярность, тогда как второй полюс с меньшим количеством электронов будет иметь положительную полярность.

Электрический ток возникает, когда вы соединяете оба полюса проводом, например медным проводом. Затем электроны будут течь от отрицательного вывода к положительному.

Это вызывает электрический ток, который течет в противоположном направлении от положительной клеммы к отрицательной.

Красный кабель используется для положительного подключения, а черный кабель — для отрицательного.

Батарея обратной полярности

Обратная полярность может возникнуть, если клеммы и кабели подключены неправильно.При изменении полярности ток идет в неправильном направлении. В такой ситуации прикосновение к устройству может привести к поражению электрическим током или повреждению устройства.

Итак, что означает обратная полярность в зарядном устройстве?

При зарядке аккумулятора мы можем случайно перепутать кабели и подключить их к неправильным клеммам. Это называется обратной полярностью. Переключение полюсов происходит, когда отрицательный кабель соединяется с положительным, а положительный — с отрицательным.Когда это происходит, это может привести к повреждению аккумулятора и других связанных с ним электрических компонентов.

Влияние обратной полярности на аккумулятор

Обратная полярность имеет следующие эффекты:

1. Повреждение аккумулятора

Если вы случайно подключите не те кабели к клеммам, это изменит полярность аккумулятора и может разрядить аккумулятор.

Кроме того, полностью разряженный автомобильный аккумулятор может рассматриваться как пустой сосуд.На этом этапе полярность автомобильного аккумулятора МОЖЕТ быть изменена путем подключения кабелей к неправильным клеммам. Известно, что в некоторых случаях батареи могут годами оставаться в таком состоянии.

Однако, когда это происходит, может возникнуть опасность. Любой дополнительный нагрев, вызванный процессом обратной полярности, может привести к выделению из батареи газообразного водорода. В редких случаях это может привести к взрыву аккумулятора. Это вызовет выброс кислоты и расплавленного пластика из аккумулятора, что может привести к серьезным травмам, поэтому этого следует избегать любой ценой.

2. Повреждение зарядного устройства

Неправильное подключение кабелей влияет на рабочие системы аккумулятора и зарядного устройства. Основное явление заключается в том, что при изменении полярности клемм неправильная полярность может быть возвращена в зарядное устройство. Это приведет к необратимому повреждению зарядного устройства.

Однако в некоторых случаях зарядное устройство может быть повреждено лишь частично. Тогда он будет заряжаться медленнее.

3. Электрические компоненты и обратная полярность

Обратная полярность также может повредить электрические провода, детали и / или электронные компоненты автомобиля, в котором находится аккумулятор.

Возможно, наиболее серьезным повреждением подвергается генератор переменного тока, замена которого может быть дорогостоящей. Если повезет, предохранители в автомобиле перегорят прежде, чем обратный ток достигнет других компонентов.

В противном случае замена ЭБУ также была бы дорогостоящей, хотя развлекательная система и навигационная система могли бы стоить дороже. Кроме того, не исключено, что компьютер тела и другие предметы также могут быть повреждены.

Интересно, что любые часы (аналоговые) или мотор могут ненадолго работать в обратном направлении, прежде чем они уступят неизбежному.

Однако это может быть преувеличением, поскольку большинство современных автомобилей теперь имеют защиту от обратной полярности на своих электронных модулях. Так что, возможно, ничего не произойдет, кроме, может быть, перегоревшего предохранителя.

Но вы действительно хотите рискнуть?

Что означает обратная полярность в зарядном устройстве — Вердикт

Мы никоим образом не поддерживаем изменение полярности батареи. Он рискует получить серьезную травму из-за набитого кислотой лица — неприятно. ВСЕГДА надевайте защитные очки при трогании с места или при работе с аккумуляторными батареями автомобиля.

Главный ингредиент, необходимый для ошибочного подключения зарядного устройства к аккумулятору или аккумулятора к автомобилю, — это ВЫ.

Поэтому, кроме предохранительного снаряжения, рекомендуем внимательно проверять правильность сборки. Тогда проверьте еще раз. И, наконец, проверьте еще раз.

Тогда, и только тогда, вы должны быть готовы продолжить.

.Глоссарий по батареям

— Обратная полярность — База знаний BatteryGuy.com

Разъем, предназначенный для изменения полярности

Reverse Polarity — , когда положительная и отрицательная полярность батареи меняются местами. При подключении батареи с обратной полярностью к устройству вилка, которая установлена на заводе с перевернутыми проводами производителем батареи, предотвратит неправильное подключение.

Однако, если кто-то закажет батарею на замену, не предоставив ее уникальный номер детали, который сообщает поставщику батареи, что это обратная полярность или факт обратной полярности, это может привести к повреждению устройства при его установке.Обычно единственное, что указывает на полярность батареи, — это ее уникальная деталь # или если вы случайно сравниваете новую батарею со старой батареей и замечаете, что черный и красный провод, идущие в штекер разъема, входят в разные места.

Обратная полярность также называется концепцией полностью разряженной аккумуляторной батареи и неправильного подключения зарядного устройства к клеммам, так что ее отрицательный полюс становится положительным, а положительный — отрицательным.

Некоторые считают это мифом, в то время как другие отмечают, что, когда это действительно происходит, батарея используется только ограниченно, поскольку токи теперь действуют не так, как были разработаны внутренние пластины. Таким образом, невозможно полностью зарядить аккумулятор, и общий срок службы значительно сокращается.

На следующем домашнем видео показаны две батареи, одна из которых, похоже, имеет обратную полярность.

Исправление обратной полярности в батарее

Если батарея имеет неправильную полярность, это можно исправить следующим образом.

Полностью разрядите аккумулятор — это должно быть сделано при подключении лампочки с малым током без отключения цепи.
Правильно подключить зарядное устройство

Если аккумулятор отказывается заряжаться, попробуйте на несколько секунд более мощное зарядное устройство (например, зарядное устройство на 24 В от аккумулятора на 12 В), а затем используйте правильное зарядное устройство с минимальными настройками.

Обратите внимание, что во всех случаях срок службы батареи будет сокращен, поскольку глубокая разрядка повреждает внутренние компоненты.

Что произойдет с аккумулятором при обратной полярности подключения?

Зарядка и разрядка батареи при неправильном и неправильном подключении

Мы знаем, что вторичная батарея (также известная как аккумулятор) — это устройство, которое преобразует химическую энергию в электрическую и накапливает ее для дальнейшего использования. Химические реакции во вторичных элементах обратимы при правильной полярности подключения батареи, а не при обратной полярности.

Другими словами, химические компоненты в батарее можно поменять местами (к исходной и прежней форме), изменив направление протекания тока в батарее.Протекание тока в режиме разряда (питание от батареи к подключенным устройствам) противоположно в случае зарядки (внешний источник обеспечивает энергию) аккумуляторной батареи.

В батареях есть внутренние пластины (свинцово-кислотные, щелочные и т. Д.), Известные как катод (положительный «+») и анод (отрицательный «-»). Например, положительная пластина изготовлена из пероксида свинца (PbO ₂), а отрицательная пластина — из губчатого свинца (Pb). Легкая серная кислота (H ₂ SO ₄) используется в качестве электролитического раствора в батарее для правильной химической реакции.

Комбинированная химическая реакция в батарее может быть записана следующим образом во время зарядки и разрядки (или разрядки и заряженного элемента) свинцово-кислотной батареи:

Положительная пластина Отрицательная пластина Разряд электролита Положительная пластина Отрицательная пластина Вода

PbO ₂ + Pb + 2H ₂ SO ₄ ⇋ PbSO ₄ + PbSO ₄ + 2H ₂ O

Примечание:

PbO ₂ + Pb + 2H ₂ SO ₄ = Заряженный элемент
PbSO ₄ + PbSO ₄ + 2H ₂ O = Разряд элемента
Полное уравнение (слева направо) = разряд i.е. действие разряда
Полное уравнение (справа налево) = заряд, т. е. действие зарядки

При использовании аккумулятора как для зарядки, так и для разрядки необходимо подключить положительную клемму источника к положительной клемме аккумулятора, а отрицательный источник — к отрицательная клемма аккумулятора. ОК, понятно, но что будет, если неправильно вставить батарейки? Хорошо, давайте узнаем полярность и обратную полярность в батареях.

Что такое полярность и обратная полярность в батарее?

Полярность батареи

Полярность означает наличие противоположных физических свойств в разных точках.В случае батареи один полюс или пластина, имеющая больше электронов, называется анодом или отрицательной (-) клеммой. Другой, имеющий меньшее количество электронов, известен как катод или положительный (+) вывод.

Если мы соединим эти обе клеммы через проводник, имеющий сопротивление, ток начнет течь из-за разности потенциалов в обеих точках. Другими словами, электроны (электронный ток начнет течь от клеммы -Ve к клемме + Ve. Электрический (обычный) ток течет в противоположном направлении i.е. от положительного электрода к отрицательному.

Обратная полярность батареи

Обратная полярность батареи — это случай, когда источник (для зарядки) или кабели нагрузки подключены неправильно, т. Е. Источник или нагрузка Отрицательный к положительному полюсу батареи, а источник или нагрузка Положительный к отрицательному полюсу аккумулятора . Из-за неправильного подключения в цепи может протекать ток, что может привести к серьезным травмам и повреждению оборудования.

Довольно основного, теперь переходим к пункту i.е. что произойдет с аккумулятором, если его неправильно зарядить? или что происходит при зарядке аккумулятора с обратной полярностью зарядным устройством?

Есть три следующих сценария

Подключение аккумулятора к зарядному устройству с обратной полярностью
Подключение аккумулятора к нагрузке с обратной полярностью
Подключение аккумулятора к другому аккумулятору с обратной полярностью

Давайте обсудим по очереди в деталях.

Подключение аккумулятора к зарядному устройству с обратной полярностью

Если случайно, случайно или намеренно зарядное устройство аккумулятора (или солнечная панель, инвертор и т. Д.) Подключилось неправильно i.е. отрицательный и положительный заряд зарядного устройства, подключенный к положительной и отрицательной клеммам аккумулятора соответственно, может произойти следующее:

Ток, протекающий в батарею через зарядное устройство, может сжечь электронные компоненты внутри зарядного устройства (если не предусмотрена обратная защита производителем). Короче говоря, это может частично или полностью повредить схему зарядного устройства. Если номинальная мощность зарядного устройства меньше емкости аккумулятора, это приведет к перегрузке цепи и может отключить автоматический выключатель, чтобы прервать работу схемы.Если мощность зарядного устройства превышает емкость аккумулятора, это может привести к перегреву аккумулятора и возгоранию с выбросом.
Это может привести к разрядке аккумулятора искрой или необратимому повреждению аккумулятора. Другими словами, при подключении батареи с обратной полярностью источник постоянного тока будет утаскивать электроны с отрицательной клеммы батареи и подталкивать их к положительной клемме. Это будет постепенно разряжать батарею, как и в случае конденсатора.
Тепло, выделяемое батареей при обратной полярности, может вызвать образование газообразного водорода (воспламеняемого), который может взорвать корпус батареи.Треснувший корпус аккумулятора может стать источником кислоты, которая может расплавить чувствительные устройства, а также вызвать серьезные травмы.

По этим причинам надевайте резиновые перчатки и очки для надлежащей защиты при работе с аккумуляторами.

Кроме того, есть исключительный случай, когда аккумулятор может быть подключен неправильно.

Аккумулятор может быть подключен не к тем клеммам, когда он полностью разряжен. Поскольку полностью разряженный аккумулятор, имеющий разность потенциалов 0 вольт, действует как пустой сосуд (разряженный аккумулятор).В этом случае положительный вывод аккумуляторной батареи может быть подключен к отрицательному выводу источника, а отрицательный вывод аккумулятора может быть подключен к положительному выводу источника.

Это не всегда так и не работает со всеми батареями из-за различных паст / материалов и техники, используемых в батареях. В старых батареях он может работать годами, но некоторые из протестированных экспериментов показали меньшую эффективность и емкость, быструю разрядку и малый срок службы батареи. Аккумулятор, заряженный с обратной полярностью, должен иметь взаимозаменяемую маркировку i.е. батарея (+) должна быть помечена как (-) и наоборот. Чтобы изменить действие, как и раньше, полностью разрядите аккумулятор (заряженный в обратном направлении) и подключите его к правым клеммам (т.е. отрицательный к отрицательному и положительный к положительным клеммам зарядного устройства и аккумулятора соответственно).

Опять же, наденьте резиновые перчатки и очки и используйте другие меры безопасности для надлежащей защиты при игре с батареями.

Подключение аккумулятора к нагрузке с обратной полярностью

Тот же случай i.е. аккумулятор подключен неправильно, но вместо зарядного устройства загружайте приборы. Это может привести к следующим явлениям:

Некоторая нагрузка может работать некорректно (например, светодиоды или диоды), которая работает только в одном направлении, или ей требуется правильное подключение источника постоянного тока для полноценной работы в качестве анода (-) к аноду ( -) и катод (+) к клеммам катода (+)).
В автомобилях и автомобилях автомобильный аккумулятор с обратной полярностью может повредить ЭБУ (блок управления двигателем (электронная плата управления) в автомобилях с автоматической коробкой передач), электронные датчики и генератор переменного тока, замена которых на новые требует незначительных затрат.
Это также может привести к повреждению других компонентов и систем проводки автомобиля. Если повезет, то хотя бы предохранители и реле могут вообще перегореть из-за образования обратного тока.
Часы постоянного тока и аналоговые двигатели в качестве нагрузки, подключенной к батарее, могут начать вращаться в обратном направлении.

В настоящее время современные производители транспортных средств устанавливают в систему защиту от обратной полярности, поскольку ею легко управлять, а не бесполезными и многочисленными обращениями в службу поддержки и обслуживанием.Но нормально ли и приятно ли попробовать? Не за что.

Кроме того, на положительном проводе для однонаправленного источника питания можно установить предохранитель или стандартный диод (падение напряжения на диоде до 0,7 В), которое действует как защита от обратного тока.

Подключение аккумулятора к другому аккумулятору с обратной полярностью

Если аккумулятор в первом автомобиле неправильно подключен к аккумулятору, установленному в другом автомобиле, для зарядки второго аккумулятора через первый, он может взорваться и загореться или навсегда повредить аккумулятор (и).Обычные батареи, такие как свинцово-кислотные, могут нагреваться и оплавлять внутренние и внешние части батареи. Воспламеняющийся газ в виде водорода может треснуть корпус батареи при разведке.

В случае неправильного подключения батарей вместо правильного последовательного соединения, обе батареи будут противостоять друг другу, поэтому результат будет одинаково заряжен на обеих, т.е. они быстро сгладят друг друга.

Он также может расплавить соединительный кабель и изоляцию, соединенные между двумя батареями, поскольку он не рассчитан на большой ток из-за неправильного подключения.

Меры предосторожности:

Пожалуйста, надевайте защитные стеклянные и резиновые перчатки и используйте другие меры безопасности при работе с батареями и связанным с ними опасным оборудованием.
Используйте правильные цветовые коды проводки в соответствии с вашими региональными кодами для подключения батарей.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Теперь ваша очередь, пожалуйста, поделитесь своими впечатлениями и опытом в реальном времени с подключением батарей с обратной полярностью в любом аспекте. Мы действительно хотим знать, как вас учили по этой теме.

Похожие сообщения:

Что такое полярность? — Новости о хранении энергии, батареях, изменении климата и окружающей среде

Полярность — это термин, используемый в электричестве, магнетизме и электронной сигнализации, и это лишь некоторые области. Полярность определяется как состояние тела или системы, в которых оно имеет противоположные физические свойства в разных точках, особенно магнитные полюса или электрический заряд.

В случае электрического тока, протекающего между двумя точками или полюсами, один из полюсов будет иметь больше электронов, чем другой.Считается, что полюс с большим количеством электронов имеет отрицательную полярность. Полюс с меньшим количеством электронов имеет положительную полярность. Когда два полюса соединены проводом, электроны текут от отрицательного полюса к положительному. Этот поток называется электрическим током.

В цепи постоянного тока (DC) один полюс всегда отрицательный, а другой полюс всегда положительный, при этом электроны движутся только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным, а электроны движутся в обратном направлении.

Проверка полярности

Переменный ток (AC) можно проверить с помощью мультиметра или вольт-омметра. Тестирование с помощью мультиметра обычно включает прикосновение к положительным и отрицательным выводам от измерителя к проверяемой проводке. Мигающий знак минуса («-») перед числовым показанием на измерителе указывает на неправильную полярность.

Обратная полярность

Если вы обнаружите, что одна из розеток в вашем доме поменяла полярность, исправить проблему не составит труда, однако вам нужно быть осторожным, чтобы вас не ударили током или током.Перед проверкой проводки следует отключить домашнее электроснабжение. Положительные провода, которые обычно красного или черного цвета, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно белого или серого цвета, должны быть подключены к более светлому хромированному выводу.

Если провода не подключены должным образом, полярность будет обратной, и в результате ток будет течь в противоположном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Диоды

Диоды

уникальны тем, что они пропускают ток только в одном направлении, и они всегда поляризованы. На диоде два вывода: анод — положительный, а катод — отрицательный.

Ток может течь от анода к катоду только в отношении диода. По этой причине диод необходимо подключать в правильном направлении. Вот почему на каждом диоде должны быть четко обозначены анод и катодные контакты.В большинстве случаев диод будет иметь линию около катодного вывода. Эта линия обычно соответствует вертикальной линии в символе диодной цепи.

Светодиоды

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой КОНТАКТЫ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку КОНТАКТЫ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодарность.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Издатель InspectApedia.com — Дэниел Фридман .

Прямая и обратная полярность аккумулятора

Пришло время покупать новый аккумулятор. Вы уже расспросили знакомых, какая марка лучше и долговечнее, узнали, что гелевый аккумулятор брать не стоит, знаете, как правильно ухаживать за этой деталью, чтобы она дольше прослужила и многое прочее. Можно смело отправляться в магазин, но тут кто-то сказал обратить внимание на полярность АКБ. Вот тут-то и возникает вопрос – что такое эта самая полярность, как ее определить и как правильно выбрать нужный аккумулятор?

При покупке нового аккумулятора действительно очень важно знать такую характеристику, как его полярность. Нужно взять АКБ именно с такой полярностью, которая у вашего старого. Как же определить, какая она? Все очень просто.

Во-первых, обычно у европейских машин прямая полярность, у японских – обратная. Но ориентироваться только на эту подсказку не надо, лучше все-таки удостовериться самому.

Итак, определяем полярность аккумулятора. Достаем свой аккумулятор, разворачиваем его к себе той стороной, на которой расположены клеммы. Теперь смотрим, с какой стороны находится положительная клемма (со знаком +). Если она находится справа – перед вами аккумулятор с обратной полярностью, или же, как ее еще называют, европейской. Если же плюсовая клемма находится слева, то этот аккумулятор с прямой полярностью, или же, иными словами, российской.

Этот способ срабатывает у большинства, но иногда встречаются так называемые американские аккумуляторы. Их особенность в том, что клеммы располагаются не сверху, а на фронтальной стороне. Как же в таком случае определить полярность? Все так же.

Правильно определить полярность очень важно. Если вы ошибетесь, то потом не сможете подключить аккумулятор к своему авто. Это произойдет из-за того, что провода вашего автомобиля попросту не дотянутся до клемм.

Но ошибиться на самом деле очень сложно. Перепутать плюс и минус невозможно, потому что обычно изготовители одевают на клеммы колпачки. На плюсовую клемму одет красный колпачок, на минусовую – синий. Иногда на самых клеммах может стоять значок плюса или минуса.

Также следует обратить внимание на этикетки, наклеенные на корпус аккумуляторной батареи. Если вы все-таки боитесь запутаться – возьмите аккумулятор с собой в магазин.

Вот теперь уже, зная полярность аккумулятора и другие характеристики, можно смело отправляться в магазин за новым.

Полезно посмотреть еще:

Что значит прямая полярность и обратная аккумулятора

Главная » Разное » Что значит прямая полярность и обратная аккумулятора

Полярность аккумулятора прямая и обратная: как определить и на что влияет

Что значит прямая или обратная полярность

Когда нужно определять полярность

Как определить полярность аккумулятора

Прямая полярность аккумулятора

Обратная полярность аккумулятора

Если перепутать полярность

Генератор

Электронный блок управления

Поэтому, важное замечание!

Блок предохранителей

Заключение

Авто Новичок — блог для начинающих автолюбителей

Если вы хотите дать возможность использовать свое авто другому человеку, будет верным оформить это решение в официальном порядке. Для этого используются различные доверенности, из которых максимальные полномочия дает генеральная доверенность на авто. Она разрешает человеку, что в нее вписан, выполнять с транспортным средством очень […] Автомобиль сегодня хотя и перестал быть предметом роскоши, но все еще продолжает относиться к разряду весьма дорогостоящих покупок. Неудивительно, что владельцы переживают за свое имущество и хотят обезопасить себя от непредвиденных расходов в результате кражи или повреждения транспортного средства. В этом материале мы расскажем […] Наличие платных дорог до сих пор порождает споры, но от этого ситуация не меняется. В России достаточно отрезков дорог, за проезд по которым нужно платить. Современные технологии способны упростить этот процесс. Подобно NFC-чипам в телефонах и смарт-часах, в автомобиль тоже устанавливается небольшая коробка, которая […] Кондиционер в автомобиле – не столько роскошь, сколько средство обеспечения комфортных условий вождения. Это система из нескольких основных узлов, которая регулирует температуру и влажность воздуха в салоне. Работа автомобильного кондиционера базируется на тех же принципах, что и работа бытового. Естественно, авто различного класса и […] Вылет колесного диска ET – это одна из его основных геометрических характеристик, от которой зависит сама возможность установки тех или иных дисков на автомобиль. Она отражает не только и не столько то, насколько колесо будет выступать за пределы кузова, хотя именно так понимают значение […] При работе дизельного двигателя образуется большой объем вредных для человека и других живых организмов веществ. Это и угарный газ, и соединения свинца, и множество других соединений. Особо опасным является диоксид азота, образующийся в результате реакции кислорода и азота воздуха в условиях экстремально высоких температур. […] Все больше автолюбителей с презрением посматривают в сторону “механики”. Разумеется, необходимость постоянно дергать рычаг переключения скоростей, и периодически выжимать сцепление со временем утомляют. Поэтому количество водителей пересаживающихся на автомобили с АКПП растет от года к году. Впрочем, здесь также есть свои особенности вождения, сейчас […] Любая конструкция двигателя внутреннего сгорания предполагает наличие свечей зажигания. Они осуществляют воспламенение горючей смеси, благодаря чему двигатель приводит автомобиль в движение. Но из-за ряда факторов, в том числе образовании нагара, со временем свечи постепенно выходят из строя и перестают выполнять свои функции. Давайте рассмотрим […] Транспортные средства включают в себя большое количество элементов, обеспечивающих полноценную эксплуатацию. Стоит ли говорить, что среди таких систем нет малозначимых. Особенно когда речь идет о тормозной системе, напрямую обеспечивающей безопасность водителя. Главный тормозной цилиндр можно смело назвать ключевой частью в схеме тормозных гидроприводов. Поэтому […]

давно не менял АКБ — DRIVE2

Больше десяти лет не менял АКБ и не занимался его зарядкой. Поэтому, что то стерлось из памяти, а где-то и отстал от жизни в данном вопросе. Почитал и взял себе на заметочку информацию, с которой с вами тоже хочу поделится. Может и вам пригодится, такие морозы наверняка не один мой АКБ не пережил.

Полярность аккумулятора прямая и обратная.Что это такое и какая в них разница?avto-blogger.ru/akb-avto/…pryamaya-i-obratnaya.html

На отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (не на всех). Начинающие автомобилисты не знают что такое полярность, и чем они отличаются.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы рас-положения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Прямая полярность аккумулятора

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая клемма находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторыОтличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!

Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?Мне часто задают такой вопрос, бывает что новички покупают по неопытности, за-частую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!

Вам нужно его либо нарастить, могут подойти кстати пусковые провода, но все это банально халтура! можете неправильно рассчитать сечение провода.

Как узнать полярность у аккумулятора

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Читайте также: Аккумулятор 60B24L Обратная полярность

Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

Прямая полярность

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

Перегорание предохранителей.
Пожар.
Выход из строя ЭБУ.
Перегорание диодного моста генератора.
Оплавление проводки.
Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Читайте также: Автомобильные аккумуляторы Panasonic

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

понятие и отличия, плюсовой провод аккумулятора автомобиля

Опытные автолюбители знают, чем чревато неправильно подключение аккумуляторных клемм. Причем полярность АКБ может отличаться в зависимости от производителя автомобиля, а также конструктивных особенностей транспортного средства. Этот материал позволит разобраться в вопросе полярности, а также возможных последствиях, которые могут произойти при неправильном подключении.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое полярность АКБ?

Полярность автомобильной батареи определяет место установки токопроводящих клемм на крышке аккумулятора. Как правило, они монтируются на одинаковых местах, отличие может заключаться в типе штырей.

Есть несколько видов полярности:

прямая полярность;
обратная.

Прямая полярность подключения проводов принята в странах СНГ. В данном случае положительная клемма находится с левой стороны, а отрицательная, то есть минус — с правой. Визуальных отличий практически нет, однако положение клемм всегда нужно учитывать при подключении проводов. Прямая полярность аккумулятора автомобиля обычно маркируется цифрой 1 — на левой клемме можно увидеть значок «+», а на правой «-». Такие аккумуляторы ставятся на все автомобили российского и украинского производства, а АКБ с обратной полярностью в свое время устанавливались на экспортируемые модели.

Обозначение выводов на конструкции устройства

Обратная полярность характерна для машин европейского производства, и маркируются такие аккумуляторы цифрой 0. В данном случае расположение клемм будет другое — справа находится плюсовой вывод, а слева — отрицательный.

Помимо этого, при производстве аккумуляторов грузовых для автомобилей могут использоваться и другие виды полярностей:

Клеммы могут быть расположен по диагонали. Плюсовая клемма в данном случае находится с правой стороны, внизу, а отрицательная — с левой стороны вверху. Данный вид маркируется цифрой 2.
Европейские стандарты для грузовых транспортных средств, то есть речь идет об обратной полярности. В данном случае отрицательный вывод расположен на нижней стороне, а положительный — сверху. Такие батареи маркируются цифрой 3.
Российские стандарты для грузовых машин. В данном случае клеммы располагаются также, только наоборот, такие АКБ маркируются цифрой 4.

Способы, как можно определить полярность

Определить этот параметр для правильного подключения проводов можно путем внимательного осмотра устройства. Как сказано выше, для каждой полярности предусмотрена своя маркировка, а также символы возле клемм для подключения проводов. Более точно узнать этот параметр позволит сервисная книжка к автомобилю, а также советы, приведенные выше (автор видео — канал Ник86 авто-стройка).

В том случае, если на конструкции аккумулятора нет никаких отметок и признаков полярности, соответственно, вы не знаете, как подключить провода, то можно попробовать провести тест. Вам потребуется мультиметр, щупы которого нужно соединить с клеммами. В том случае, если напряжение на дисплее тестера будет положительное, это свидетельствует о том, что щупы были подключены верно (на самих щупах есть отметки «+» и «-»). Если же диагностика показало отрицательное напряжение, то прибор для тестирования вы подключили неверно.

Есть еще несколько способов определения:

По цветовому обозначению. Маркировка цветом есть на многих современных батареях — в данном случае плюсовой вывод всегда отмечается красным. Так что спутать выводы не получится.
По размерам штырей. Опытные автолюбители знают, что положительная клемма всегда больше по размерам, чем отрицательная. Такое отличие характерно для многих современных аккумуляторов и даже с износом устройства оно остается. Как вы понимаете, по таким способам определить параметр значительно проще, чем с мультиметром.

В батареях, выпущенных в США, штырей попросту нет — вместо них устройство оборудуется выемками, в которые монтируются токопроводящие контакты.

Фотогалерея «Обслуживание батареи в домашних условиях»

1. Замер напряжения батареи с помощью мультиметра 2. Заливка дистиллята в банки устройства

Чем грозит неправильное подключение АКБ?

Что может произойти, если отрицательный провод АКБ будет подключен к плюсу, а положительный — к минусу?

Последствия могут быть следующие:

Замыкание. Такой вариант считается самым безобидным, в данном случае может перегореть несколько предохранительных элементов, но если вы вовремя отключите провода, то и этого удастся избежать.
Возгорание. Такая проблема может проявиться при долгой эксплуатации неверно подключенной АКБ. В первую очередь начинают гореть мелкие провода, но пламя может распространиться довольно быстро.
Разрушение конструкции, то есть выход из строя батареи. В первую очередь начнут разрушаться пластины, а вот восстановить их уже не получится.
Еще одно последствие, одной из самых страшных — это выход из строя бортового компьютера. Если это произойдет, автовладелец столкнется с дорогостоящим ремонтом.
Выход из строя генераторного устройства. Это последствие также считается одним из наиболее затратных в финансовом плане. Но, как правило, генераторные узлы оборудуются дополнительными предохранителями, которые позволяют предотвратить его выход из строя. Если есть предохранитель, то максимум, что может сломаться в генераторе, это диодный мост.
Еще одно последствие — повреждение проводки. Такая неисправность является одной из менее затратных. Поврежденные провода необходимо заменить, а также тщательно заизолировать, чтобы избежать возможного возгорания в будущем.
Выход из строя противоугонной системы. При неправильном соединении кабелей с клеммами сигналка выйдет из строя уже через несколько минут. Если сломается блок управления, что вероятнее всего, то, по сути, вам придется покупать новую сигнализацию.

Видео «Что нужно знать об обслуживании АКБ?»

Основные нюансы и особенности обслуживания батареи, а также процедура проведения этого процесса приведены на видео ниже (автор ролика — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Загрузка …

CTEK Умные зарядные устройства делают безопасность приоритетом — smartercharger.com

Зарядка автомобильных аккумуляторов может нервировать многих водителей. Кабели неправильные? Будут ли искры? Могу ли я быть в физической опасности? Умные зарядные устройства CTEK разработаны с учетом требований безопасности.

Зарядные устройства

CTEK Smarter Charger имеют искробезопасную конструкцию с защитой от короткого замыкания, которая включает функцию предотвращения обратной полярности.

Опасности обратной полярности

Обратная полярность — это когда положительная и отрицательная полярности противоположны тому, для чего они предназначены.Короче говоря, это означает, что кабели подключены к неправильным клеммам аккумулятора.

Когда это произойдет, есть вероятность взрыва аккумулятора. Использование неправильных клемм может повредить аккумулятор до такой степени, что он больше не сможет удерживать заряд. Поврежденные батареи также могут протекать кислотой, что делает их утилизацию опасной.

Использование неправильных клемм не только ставит под угрозу аккумулятор, но и может повредить автомобиль. Провода могут расплавиться, а электронные компоненты «подгореть».

Приверженность CTEK безопасности

Умные зарядные устройства

CTEK делают безопасность приоритетом.Зарядное устройство знает, если вы подсоедините один конец к неправильному полюсу аккумулятора, и не будет работать, если оно будет подсоединено неправильно. Для их использования не требуются какие-либо специальные знания.

Красный световой индикатор на зарядном устройстве предупреждает вас о неправильном подключении, чтобы вы могли правильно подключить его.

Наша запатентованная технология импульсного обслуживания также означает, что зарядные устройства CTEK можно подключать к аккумулятору в течение нескольких месяцев, так что вы можете просто подключить и забыть.

Наши умные зарядные устройства постоянно обмениваются данными с аккумулятором на протяжении всего процесса зарядки и обеспечивают заряд только в зависимости от конкретных потребностей аккумулятора. Это предотвращает перезарядку или недозаряд, что может сократить срок службы батареи.

Каждое интеллектуальное зарядное устройство CTEK регулирует напряжение для защиты любого чувствительного электрического и Hi-Fi оборудования.

Каждое зарядное устройство CTEK разработано так, чтобы быть полностью безопасным для вас и вашего автомобиля.

Наши клиенты многого требуют от наших продуктов, поэтому мы стараемся, чтобы они могли справиться со всем, что им бросают.

Наши продукты являются результатом постоянных инвестиций в качество, безопасность и производительность на нашем современном предприятии в Швеции.

Палящая жара, ледяной холод, пыль и сырость — все, что мы производим, проходит испытания в лаборатории, поэтому мы можем гарантировать, что они обеспечат максимальную производительность, безопасность и эффективность в любых условиях.

Продукты

CTEK соответствуют всем необходимым юридическим и эксплуатационным требованиям и прошли независимую проверку и проверку в самых известных мировых испытательных институтах, включая Intertek SEMKO AB и UL.

Вы можете использовать интеллектуальное зарядное устройство CTEK с уверенностью, зная, что зарядное устройство разработано для обеспечения безопасности вас и вашего автомобиля.

Вы можете использовать инструмент выбора зарядного устройства, чтобы узнать, какое зарядное устройство CTEK подходит для вашего автомобиля.

Что такое полярность? — Новости о хранении энергии, батареях, изменении климата и окружающей среде

Полярность — это термин, используемый в электричестве, магнетизме и электронной сигнализации, и это лишь некоторые области.Полярность определяется как состояние тела или системы, в которых оно имеет противоположные физические свойства в разных точках, особенно магнитных полюсах или электрическом заряде.

В случае электрического тока, протекающего между двумя точками или полюсами, один из полюсов будет иметь больше электронов, чем другой. Считается, что полюс с большим количеством электронов имеет отрицательную полярность. Полюс с меньшим количеством электронов имеет положительную полярность. Когда два полюса соединены проводом, электроны текут от отрицательного полюса к положительному.Этот поток называется электрическим током.

В цепи постоянного тока (DC) один полюс всегда отрицательный, а другой полюс всегда положительный, при этом электроны движутся только в одном направлении. В цепи переменного тока два полюса чередуются между отрицательным и положительным, при этом электроны движутся в обратном направлении.

Проверка полярности

Переменный ток (AC) можно проверить с помощью мультиметра или вольт-омметра.Тестирование с помощью мультиметра обычно включает прикосновение к положительным и отрицательным выводам от измерителя к проверяемой проводке. Мигающий знак минуса («-») перед числовым показанием на измерителе указывает на неправильную полярность.

Обратная полярность

Если вы обнаружите, что одна из розеток в вашем доме изменила полярность, устранить проблему не составит труда, однако вам нужно быть осторожным, чтобы вас не ударили током или током. Перед проверкой электропроводки следует отключить домашнее электроснабжение.Положительные провода, которые обычно красного или черного цвета, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно белого или серого цвета, следует подключать к хромированной клемме более светлого цвета.

Диоды

Диоды

уникальны тем, что они позволяют току течь только в одном направлении, и они всегда поляризованы. На диоде два вывода: анод — положительный, а катод — отрицательный.

Ток может течь только от анода к катоду в отношении диода. По этой причине диод необходимо подключать в правильном направлении. Вот почему на каждом диоде должны быть четко обозначены анод и катодные выводы.В большинстве случаев диод будет иметь линию возле катодного вывода. Эта линия обычно совпадает с вертикальной линией в символе диодной цепи.

Светодиоды

Светодиод — это светодиод. Как и все диоды, светодиоды также поляризованы. Есть несколько разных способов определить, какой вывод является положительным, а какой — отрицательным. Более длинная ножка светодиода — это анод или положительный вывод.

Другой способ определить положительный анодный штырь, особенно если ножки были обрезаны до одинакового размера, — это поиск плоского края светодиода.Штифт, ближайший к плоскому краю, — это штифт отрицательного катода.

Полярность интегральной схемы

Интегральные схемы (ИС)

могут иметь несколько выводов, и каждый вывод имеет уникальную функцию и положение. Если полярность на ИС не соблюдена, есть большая вероятность того, что вся цепь может быть закорочена. Вот почему важно уметь найти правильный поток полярности.

ИС со сквозным отверстием обычно поставляются в двухканальном корпусе (DIP).Он состоит из двух рядов контактов, ширина каждого из которых составляет 0,1 дюйма, чтобы охватить центр макета. Обычно есть выемка, чтобы указать, какой из контактов является первым на микросхемах DIP. Если выемки нет, на корпусе ИС может быть вытравленная точка рядом с выводом номер один.

Полярность батареи

Определить полярность большинства аккумуляторов просто, потому что положительные и отрицательные клеммы будут отмечены символом «+» или «-».Другой стандартной практикой является использование красного провода для положительного и черного провода для отрицательного соединения.
Определение и использование правильной полярности и правильного протекания тока имеет решающее значение для безопасного и эффективного использования электричества. С некоторыми исследованиями и, во многих случаях, здравым смыслом вы можете убедиться, что ваше устройство работает правильно.

Статьи по теме:

Что такое диоды?

Что такое катод батареи?

Что такое электрический проводник

Процесс преобразования переменного тока в постоянный

Интернет-трансляция об экспериментах с большими батареями от учителя железных наук

Как мы зафиксировали нашу обратную полярность — SV Ramble On

Прошлым летом во время якорной стоянки нам пришлось использовать наш генератор Honda для зарядки аккумуляторов, когда генератор умер.Хотя генератор переменного тока нас разочаровал, мы с облегчением взяли с собой генератор. Итак, мы подключили его, зажгли и начали заряжать батареи. Затем мы заметили, что на нашей электрической панели загорелся индикатор обратной полярности. Я слышал об обратной полярности, но никогда толком не понимал, что это значит.

Обратная полярность — это когда горячие и нейтральные соединения в розетке подключены «наоборот». Домашняя проводка имеет цветовую маркировку, а черный провод «горячий», что означает, что он электрически заряжен.Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложно.

Подумав об этом несколько минут, Рич предположил, что, возможно, он перепутал провода в изготовленной им вилке адаптера. Он открыл вилку, и все выглядело правильно, но он все равно поменял местами. Фонарь обратной полярности все еще был включен, поэтому он переключил все обратно. Поскольку аккумуляторы заряжались, а все остальное казалось нормальным, мы решили заняться этой проблемой в другой день.

Решение

Погуглив с обратной полярностью и генераторами Honda, мы обнаружили, что у генераторов есть плавающая земля. Это означает, что они не обоснованы. Поскольку мы находимся на лодке, мы не можем физически заземлить генератор. Но мы могли обмануть его, заставив думать, что он обоснован. На самом деле решение было довольно простым, мы просто сделали вилку с соединенными вместе нейтралью и заземлением. Я должен сказать, что решение простое для любого, кто имеет некоторый опыт работы с электропроводкой.У меня нет этих навыков, как вы можете видеть на видео ниже. Теперь, когда мы используем генератор, мы просто вставляем сделанную вилку в розетку на генераторе, и он думает, что он заземлен.

Что такое обратная полярность в вашей розетке и почему это опасно?

1 сентября 2016, 4:24 Опубликовано Writer

Если вы живете в доме, где электротехнические работы выполнял любитель, очень высока вероятность, что у вас есть розетки с обратной полярностью.По сути, это означает, что некоторые из ваших торговых точек могут вас шокировать. Ой ой! Хотя не все потрясения будут фатальными, все они будут болезненными и совсем не веселыми. Только электротехнический подрядчик из Северного Скоттсдейла, штат Аризона, может выполнять электромонтажные работы в вашем доме.

Прежде чем мы начнем, мы должны погрузиться в то, как должны быть подключены розетки в вашем доме. На стандартной розетке два провода. Есть белый провод, который подключен (или заземлен) к земле, и его часто называют нейтральным проводом. Также за розеткой есть незаземленный провод.Это называется горячей проволокой, и на самом деле она переносит электричество. Этот провод может быть любого цвета, кроме белого, но обычно он красный или черный.

Поскольку цепь замыкается горячим проводом, контактирующим с землей, вы получите шок, если коснетесь горячего провода, стоя на земле (потому что вы становитесь частью цепи).

Какая обратная полярность?

Если полярность вашей розетки обратная, это означает, что нейтральный провод подключен к тому месту, где должен быть горячий провод.Это может показаться не ужасным, но это так. Из розетки всегда течет электричество с обратной полярностью, даже если прибор должен быть выключен.

Почему это опасно?

Что ж, как вы понимаете, если вы думаете, что электрический прибор выключен, а это не так, вы можете получить шок, если будете неправильно обращаться с прибором. Если вы когда-нибудь использовали нож, чтобы схватить тост в тостере, который был выключен и включен в обычную розетку, вы знаете, что у вас все в порядке.Вы не были потрясены, вы получили только свой хлеб.

Однако, если вы сделали это с тостером, подключенным к неисправной розетке, вы, вероятно, были шокированы. Это потому, что цепь была отключена от нейтрального провода, а не от горячего. Поскольку провода были перевернуты, электричество все еще выходило из розетки, и вы замыкали цепь своим ножом.

Как это исправить?

Что ж, вероятно, вам вообще не стоит пытаться это исправить. Вы, вероятно, в конечном итоге порежетесь электрическим током и / или создадите больше проблем для вашей розетки.К счастью, ремонт розетки с обратной полярностью может быть несложным для подрядчика по электрике в Северном Скоттсдейле, штат Аризона.

Ваш электрик сможет залезть в стену и легко определить ситуацию. Если белый провод подключен к тому месту, где должен быть горячий провод, он подключается в обратном направлении. Если это так, все, что ему нужно сделать, это переключить провода, и все будет хорошо и здорово.

С другой стороны, если электрику все кажется правильным, значит, белый провод является горячим, и проблема находится перед розеткой.Электрик сможет устранить проблему, но это может занять некоторое время, поскольку это не быстрое решение.

Если у вас есть розетки, которые, по вашему мнению, подключены неправильно, свяжитесь с нами по телефону 480-296-0721, чтобы узнать, как мы можем исправить вашу ситуацию!

Категория: Электрик

Этот пост написал Писатель

Схема обратной защиты батареи (Часть 1/9)

21 век принадлежит портативным устройствам, которые работают от батарей.От смартфонов и ноутбуков до умного дома и офисной техники — новые электронные устройства компактны, более энергоэффективны, оснащены множеством функций и работают от батарей. Эти электронные устройства обычно имеют такие компоненты, как диоды, транзисторы, конденсаторы или ИС, в которые встроены такие компоненты, которые имеют поляризованный характер. Таким образом, электронная схема этих устройств по существу должна быть обеспечена постоянным током определенной полярности.

Любая батарея имеет две клеммы — анод и катод, и ток всегда течет от анода к катоду.Фактически, электроны текут от катода к аноду. Но чтобы поддерживать определение тока независимо от носителей заряда, направление обычного тока всегда берется от анода или положительного вывода к катоду или отрицательному выводу.

Многие устройства из-за требований к источнику питания определенной полярности имеют механическую сборку или конструкцию батареи таким образом, что батарея может быть установлена только с определенной полярностью. Но это не относится ко всем устройствам.Есть много устройств, которые работают от батарей общего назначения, и механическая сборка электронного устройства имеет только индикаторы или инструкции, написанные для прикрепления батареи определенным образом. Тем не менее, аккумулятор может быть присоединен к цепи любым способом по ошибке человека.

Если аккумулятор подключен к устройству с обратной полярностью, это может привести к серьезному повреждению аккумулятора, а также самого электронного устройства. Это не редкость. Из-за обратного подключения поляризованные компоненты начинают блокироваться из-за обратного напряжения на них, и устройство может быть необратимо повреждено.Обратная полярность также может повлиять на батарею, а обратное соединение может взорвать батарею или может быть возможно, что после подключения к цепи с обратной полярностью, батарея может больше не удерживать заряд.

Чтобы продлить срок службы батареи и электронных устройств, обычно целесообразно использовать схему обратной защиты батареи после батареи или перед внутренней схемой любого электронного устройства. Схема защиты от обратного заряда батареи также может быть включена во вход питания схемы устройства.Схема защиты от обратного тока батареи также защищает электронную схему от любого обратного тока от батареи.

Схема обратной защиты батареи может быть построена с использованием диода, полевого МОП-транзистора или BJT. В этом руководстве будет разработана схема обратной защиты аккумулятора от каждого из этих компонентов, и она будет протестирована на энергоэффективность при различных нагрузках. Вместо того, чтобы рассматривать фактические схемы в качестве нагрузки, в эксперименте в качестве нагрузки используются различные сопротивления. Падение напряжения на схеме защиты и ток, потребляемый в нагрузке, измеряются для проверки энергоэффективности схем защиты.

Схема защиты также потребляет энергию от аккумулятора, что приводит к потере мощности. Таким образом, схема защиты должна потреблять наименьшее количество энергии, чтобы на нагрузке выдавалась максимальная мощность. Мощность, подаваемая на нагрузку, пропорциональна напряжению в цепи нагрузки. Это напряжение, оставшееся после падения напряжения в схеме защиты, поэтому будет измеряться падение напряжения на схеме защиты. Падение напряжения на схеме защиты должно быть минимальным.Во-вторых, будет измерен ток в цепи нагрузки, который покажет фактическую доступную мощность цепи нагрузки. Чем больше ток, потребляемый цепью нагрузки, тем больше потребляемая ею мощность.

Необходимые компоненты

Рис.1: Список компонентов, необходимых для обратной защиты аккумулятора

Это следующие методы проектирования схемы защиты аккумулятора —

1. ДИОД —

Самый простой способ спроектировать схему защиты батареи — использовать диод.Диод проводит ток только в одном направлении и размыкается для обратной полярности. Таким образом, если диод включен последовательно между батареей и цепью нагрузки, он позволит проводить ток только для одной полярности. Диод будет смещен в прямом направлении и позволит протекать току в цепи нагрузки только тогда, когда анод батареи будет подключен к аноду диода. Если катод батареи будет подключен к аноду диода, диод будет смещен в обратном направлении и прекратит прохождение тока в цепи нагрузки.Это сэкономит нагрузку или любое устройство, подключенное к аккумулятору. Таким образом, диод должен быть подключен так, чтобы катод диода был подключен к цепи нагрузки, а разъем батареи был прикреплен к аноду диода. Диод 1N4007 можно использовать для обратной защиты аккумулятора. Диод 1N4007 имеет падение напряжения около 0,7 В и максимальный прямой ток 1 А.

Рис.2: Принципиальная схема обратной защиты аккумулятора на основе IN4007

В ходе эксперимента 3.Используется литий-ионный аккумулятор 7 В, обеспечивающий напряжение питания 3,3 В. Диод 1N4007 подключен последовательно к батарее, так что анод батареи соединен с анодом диода. Различные сопротивления нагрузки подключаются к цепи батареи и диода через переключатели, а соединения цепи завершаются подключением общего заземления к катоду батареи.

Рис.3: Прототип диодной защиты от обратной полярности

Итак, входное напряжение, Vin = 3.3 В, при измерении падения напряжения на диоде и тока на сопротивлениях нагрузки по отдельности получены следующие результаты —

Рис. 4: Таблица с перечислением падения напряжения на диоде 1N4007 и тока нагрузки для различных нагрузок

Из приведенных выше результатов можно проанализировать, что диод испытывает большее падение напряжения на нем по мере увеличения потребности в токе на выходной нагрузке. Для уменьшения падения напряжения можно использовать диод Шоттки, который имеет меньшее прямое падение напряжения по сравнению с диодом 1N4007.

Рис.5: Принципиальная схема обратной защиты аккумулятора на базе 1N5819

Если в схеме заменить диод 1N4007 на диод Шоттки 1N5819, то будут получены следующие результаты —

Входное напряжение, Vin = 3,3 В

Рис. 6: Таблица с перечислением падения напряжения на диоде 1N5819 и тока нагрузки для различных нагрузок

Из приведенного выше результата можно проанализировать, что диод 1N5819 будет принимать большее падение напряжения на нем по мере увеличения потребности в токе на выходной нагрузке.Но прямое падение напряжения диода Шоттки меньше по сравнению с диодом 1N4007.

Недостатки использования диодной схемы

• На диоде падает напряжение, поэтому общая потребляемая мощность увеличивается. Можно сказать, что часть мощности тратится диодом.

• Использование диода ограничивает максимальный выходной ток, который может потреблять нагрузка. Например, 1N4007 и 1N5819 допускают максимальный прямой ток только 1 А.

Раствор

• Диоды Шоттки с меньшим падением напряжения в прямом направлении также могут использоваться вместо обычных диодов.Диод можно выбрать в соответствии с максимальным током, требуемым нагрузкой. Вместо диода может использоваться транзистор, поскольку транзисторы также могут использоваться для коммутации, они имеют меньшее падение напряжения и могут выдерживать высокую нагрузку.

2. Использование N-канального МОП-транзистора — BS170

Третий способ разработки схемы защиты — использование N-канального полевого МОП-транзистора. NMOS проводит ток, когда на его выводе затвора есть положительное напряжение. В противном случае NMOS остается в состоянии разомкнутой цепи.В MOSFET присутствует внутренний диод, который проводит при прямом смещении. Таким образом, NMOS можно использовать в качестве переключающего транзистора для создания схемы обратной защиты аккумулятора. NMOS обычно имеют меньшее сопротивление включения (rDS). Благодаря этому в полностью проводящем состоянии снижается падение напряжения. N-MOSFET также может выдерживать более высокие нагрузки по сравнению с диодом или BJT.

Примечание : Схемы можно найти на вкладке «Принципиальная схема».

Итак, когда батарея вставлена правильно, MOSFET включается.При реверсировании батареи клемма затвора имеет низкий уровень, что выключает полевой МОП-транзистор, и нагрузка отключается от батареи.

Рис.7: Прототип схемы защиты от обратной полярности с использованием N MOSFET на макетной плате

Во время эксперимента используется литий-ионный аккумулятор 3,7 В, который может обеспечить напряжение питания 3,3 В. BS170 NMOS используется для обратной защиты батареи. Сопротивления нагрузки подключаются с помощью переключателей между клеммой затвора и клеммой стока NMOS.Батарея присоединяется к клемме затвора и клемме источника NMOS. NMOS проводит только тогда, когда анод батареи подключен к основанию NMOS. Если катод батареи подключен к базе NMOS, NMOS переходит в отключенное состояние, отключая подачу напряжения на нагрузку.

Итак, входное напряжение, Vin = 3,3 В, при измерении падения напряжения на транзисторе и тока на сопротивлениях нагрузки по отдельности получены следующие результаты —

Фиг.8: Таблица со списком Vds и тока нагрузки для различных нагрузок

Из приведенных выше результатов можно проанализировать, что BS170 испытывает большее падение напряжения на нем при увеличении потребности в токе на выходе. Но падение напряжения на NMOS намного меньше по сравнению с диодом.

Недостаток использования nMOSFET

• Для включения полевого МОП-транзистора напряжение затвора должно быть выше порогового уровня. Это означает, что они будут работать только с теми аккумуляторами, которые могут обеспечивать напряжение выше порогового.Например, BS170 требует минимум 0,8 В на затворе для включения.

Раствор Полевые МОП-транзисторы

с более низким пороговым напряжением затвора могут использоваться для батарей малой емкости.

3. Использование NPN BJT (биполярный транзистор) — BC547

Другой способ создания схемы защиты от обратной полярности — использование биполярных транзисторов. BJT может использоваться в качестве переключающего транзистора в схеме для обратной защиты батареи. NPN BJT имеет более высокое значение Beta (усиление по току), поэтому они могут работать при низком базовом токе.Это снижает потери мощности. Кроме того, у них меньше падение напряжения.

Примечание : Схемы можно найти на вкладке «Принципиальная схема 2».

Во время эксперимента BC547 используется для обратной защиты аккумулятора. Транзистор включен в схему так, что цепь нагрузки подключена между базой и коллектором транзистора, а батарея прикреплена к базе и эмиттеру транзистора. На базе транзистора используется подтягивающий резистор, чтобы эта база могла быть правильно смещена.Когда батарея прикреплена так, что анод батареи соединен с базой транзистора, прямое напряжение на базе переключает транзистор в состояние ВКЛ, и ток начинает течь от коллектора к эмиттеру.

Это замыкает цепь, и нагрузка получает входное питание. Когда катод батареи подключен к базе транзистора, база транзистора не смещена, и транзистор переключается в состояние ВЫКЛ. Между коллектором и эмиттером транзистора не остается протекания тока, и цепь нагрузки размыкается.Это убережет нагрузку / устройство от обратного тока.

Рис. 9: Прототип схемы защиты от обратной полярности с использованием BJT на макетной плате

Во время эксперимента используется литий-ионный аккумулятор 3,7 В, который может обеспечить напряжение питания 3,3 В. Транзистор BC547 подключен так, что сопротивления нагрузки подключены между базой и коллектором транзистора, а разъемы батареи подключены между базой и эмиттером транзистора.

Рис.10: Перечень таблиц Vce и тока нагрузки для различных нагрузок

Из приведенных выше результатов можно проанализировать, что BC547 принимает больше падений напряжения на нем, так как потребность в токе на выходе увеличивается. Но падение напряжения на BJT намного меньше по сравнению с диодом и MOSFET.Таким образом, BJT работает лучше, чем MOSFET, и диод в качестве обратной схемы защиты батареи.

Недостатки использования BC547

• Схема должна быть спроектирована так, чтобы поддерживать базовый ток таким образом, чтобы она могла управлять высокой нагрузкой с минимальными потерями мощности. Это связано с тем, что ток коллектора зависит от тока базы.

• BC547 пропускает через коллектор максимальный ток 100 мА. Это ограничивает максимальный ток, который может потреблять нагрузка.

Раствор

• В некоторых случаях BJT, например 2N2222A, может использоваться для решения проблемы ограничения тока. 2N2222A допускает максимальный ток 1 А.

• MOSFET может использоваться вместо BJT, поскольку MOSFET имеет более низкое сопротивление в открытом состоянии по сравнению с BJT и может выдерживать высокие нагрузки. Но с использованием MOSFET приходится идти на компромисс с потерей мощности, поскольку MOSFET имеет большие потери мощности, чем BJT.

Заключение —

При сравнении использования диода, BJT и MOSFET в качестве схемы обратной защиты батареи полученные результаты суммированы в следующей таблице —

Фиг.11: В таблице перечислены характеристики обратной защиты батареи с использованием диода, NPN BJT и N-MOSFET

Таким образом, можно сделать вывод, что при использовании диода, NMOS и BJT для обратной защиты батареи использование BJT является наиболее энергоэффективным, но имеет ограничение по току. В качестве альтернативы можно использовать NMOS, но при этом возникает проблема с пороговым напряжением. Таким образом, для цепей нагрузки с низким потреблением тока лучше всего использовать BJT. Если цепь нагрузки требует большого тока и работает на большой мощности, рекомендуется использовать NMOS.Для недорогих схем, в которых падение напряжения или потребление тока не является проблемой, можно использовать диод.

Принципиальные схемы

Подано в: Electronic Projects

Изменение полярности — обзор

Расчет электрических полей постоянного и переменного тока

По сравнению с обычными силовыми трансформаторами, боковые обмотки преобразователя частоты клапана Трансформатор должен выдерживать не только комбинированную нагрузку двухполупериодного и прерывистого импульсного напряжения молнии, рабочего импульсного напряжения, приложенного извне напряжения промышленной частоты и индуцированного испытательного напряжения, но также и долговременное напряжение постоянного тока и напряжение изменения полярности постоянного тока.Поэтому изоляция преобразовательного трансформатора намного сложнее.

Изоляция преобразовательного трансформатора состоит из композитных изоляционных материалов, состоящих из масла, бумаги и картона. Когда преобразовательный трансформатор подвергается воздействию синусоидального переменного напряжения, распределение его электрического поля в различных изоляционных материалах является емкостным, т.е. зависит от диэлектрической проницаемости ( ε ) различных материалов. Напряженность электрического поля высокая в трансформаторном масле с низкой диэлектрической проницаемостью; в то время как напряженность электрического поля переменного тока мала в картоне с высокой диэлектрической проницаемостью.Когда преобразовательный трансформатор подвергается воздействию установившегося постоянного напряжения, распределение его постоянного электрического поля зависит от удельного сопротивления различных материалов в композитной изоляции. Установившееся постоянное поле сосредоточено в изоляционной бумаге и картоне с высоким удельным сопротивлением. Но трансформаторное масло с минимальным удельным сопротивлением в значительной степени закорочено, то есть в масле довольно низкое напряжение. Когда преобразовательный трансформатор подвергается изменению полярности электрического поля, распределение электрического поля изменяется в зависимости от времени приложения напряжения.Во время смены полярности в трансформаторном масле с низким сопротивлением возникает сильное электрическое поле. Это показывает, что распределение напряженности электрического поля приобретает емкостный характер, то есть диэлектрическая проницаемость изоляционных материалов определяет распределение электрического поля при изменении полярности. Трансформаторное масло выдерживает более слабое электрическое поле, чем бумага или картон, но подвергается воздействию более высокого электрического поля при изменении полярности, что делает его слабым местом в качестве изоляции для преобразовательного трансформатора.По прошествии времени форма эквипотенциальных линий изгибается, извивается и даже в некоторых местах зацикливается. Это указывает на наличие изолированных объемных зарядов на стыках изолирующих сред при изменении полярности и их распределение довольно сложное. Большое количество пространственных зарядов вызывает повышение или понижение местного потенциала, образуя «потенциальный пик» или «потенциальную впадину». Более того, эти объемные заряды создают дополнительное электрическое поле, которое накладывается на исходное электрическое поле, вызывая искажение электрического поля, проявляющееся в скручивании и намотке эквипотенциальной линии.Видно, что объемные заряды оказывают существенное влияние на распределение переходного электрического поля после смены полярности.

Основная изоляция и продольная изоляция обмоток

Основная изоляция определяет общую конструкцию преобразовательного трансформатора и тесно связана с импедансом, потерями, качеством, габаритными размерами и условиями транспортировки трансформатора. Продольная изоляция определяет структуру и способность выдерживать импульсное напряжение боковой обмотки клапана.

а.: Структура основной изоляции. Изоляция активной части преобразовательного трансформатора имеет конфигурацию двух параллельных ветвей, а обмотки расположены следующим образом: железный сердечник — регулирующая обмотка — обмотка со стороны сети — обмотка со стороны клапана — масляный бак. В соответствии с более высоким уровнем изоляции обмоток необходимо соответственно увеличить основное изоляционное расстояние между обмотками и изоляцией выводов. Такие меры, как увеличение количества угловых колец, бумажных цилиндров и бумажных колец, а также должным образом разработанная компоновка могут быть приняты для обеспечения желаемого распределения электрического поля изоляции при переменном и постоянном напряжениях, а также напряжениях с изменением полярности и для эффективного повышения прочности изоляции. масляно-бумажная изоляция.
б.: Конструкция продольной изоляции. Головной конец обмотки со стороны сети должен выдерживать двухполупериодное импульсное напряжение молнии 1550 кВ. Обмотки со стороны линии могут быть чередующимися, а секции на головке обмотки представляют собой чередующиеся секции. Электростатические пластины следует устанавливать на верхних и нижних выводах обмоток для улучшения распределения электрического поля на выводах обмоток и повышения прочности изоляции.

Как головной, так и задний концы обмоток со стороны клапана выдерживают двухполупериодное импульсное напряжение молнии 1800 кВ, поэтому обмотки со стороны клапана имеют однородную изоляцию.Обмотки со стороны клапана обычно имеют сплошной внутренний экран или спиральный тип, характеризующийся большим током, низким напряжением переменного тока и небольшим количеством витков. Тип непрерывного внутреннего экрана обычно наматывается полутвердыми самоклеящимися транспонированными проводниками (проводники на нескольких витках на головном и хвостовом концах снабжены экранирующим проводом). В обмотках этого типа используется продольная зональная емкостная компенсация с желаемым распределением импульсного напряжения и хорошо контролируемым распределением напряженности поля, чтобы гарантировать отсутствие частичных разрядов в обмотках.Поскольку обмотка со стороны клапана подвергается воздействию высоких напряжений переменного и постоянного тока, на ее верхней и нижней клеммах должны быть установлены электростатические пластины с надлежащим радиусом кривизны, чтобы эффективно улучшить там распределение электрического поля. Регулирующие обмотки представляют собой бобинные обмотки, намотанные полутвердыми самоклеящимися транспонированными проводниками, и между витками и сегментами отсутствует масляный путь. Отводы выводятся после сварки кабелей и выводов, а между отводами устанавливаются нелинейные резисторы из ZnO для ограничения импульсного перенапряжения молнии на регулирующих обмотках.

Расположение выводов клапанов

Транспортные размеры преобразовательного трансформатора должны определяться его техническими параметрами и конструкцией. В частности, подводка со стороны клапана существенно влияет на транспортные габариты. Вывод со стороны клапана может быть размещен внутри или снаружи масляного бака и включает сортировочные трубы большого диаметра, закрытую изоляцию и многослойные изоляционные цилиндры. Правильно спроектированное количество изолирующих цилиндров и места установки выводов могут минимизировать изоляционное расстояние между трубками для сортировки выводов и местами заземления, такими как масляный бак и железный сердечник.

Размещение провода со стороны клапана за пределами масляного бака может полностью использовать внешнее пространство и уменьшить размеры самого трансформатора преобразователя. Однако сложный интерфейс между выводом со стороны клапана и обмоткой предъявляет строгие требования к производственным ошибкам и большие трудности при сборке в мастерской и на месте, что требует достаточных мер безопасности / мер и специального инструментария.

Размещение вывода клапана в масляном баке может упростить установку на месте и снизить риски.Однако довольно сложно разместить вывод со стороны клапана в масляном резервуаре с ограниченным пространством, что требует огромных вычислений и анализов для оптимизации конструкции, обеспечения разумного расположения внутренней конструкции вывода и эффективного контроля напряженности электрического поля. Кроме того, требуется строгий контроль за производственными ошибками в активной части, выводах и маслобаке при изготовлении.

Втулка со стороны клапана и выпускное устройство

Производители втулок в Китае в настоящее время прилагают активные усилия для разработки втулок со стороны клапана.Однако вводы на напряжение ± 500 кВ и выше по-прежнему зависят от зарубежных производителей.

200ho с обратной полярностью — Морское снабжение Barnacle Bill

Tcroz

Зарегистрирован: 1520602068
Сообщений: 16

Размещено 1524158921	Ответьте Цитатой # 1

Ну, я сделал глупый ход, установив свой новый для меня 2006 200ho, и поменял местами кабели аккумулятора (оба черные).Когда я включил аккумуляторную батарею, я услышал, как мой маховик вращается свободно, как будто на нем нет нагрузки (мой ключевой переключатель также застрял в положении кривошипа), поэтому я выключил аккумулятор и отцепил ключ. Когда я триммировал двигатель, я заметил, что триммер двигался в обратном направлении. Обнаружили, что кабели были перевернуты, и исправили ситуацию, и триммер работал как надо. Когда я снова включил зажигание и повернул ключ, чтобы бежать, я услышал, как включился топливный насос, но я так и не запустил двигатель, так как в настоящее время у меня не подключены топливные и масляные трубопроводы.Мой вопрос: я что-нибудь напортачил? Есть ли что-нибудь, что мне нужно проверить, прежде чем пытаться запустить двигатель в эти выходные? Любая помощь приветствуется.

Джим

Зарегистрировано: 1214668960
Сообщений: 6,633

Размещено 1524166500 · Отредактировано	Ответьте Цитатой # 2

Подключение электрических устройств, работающих от постоянного тока, к источнику питания с обратной полярностью может иметь различные эффекты.Трудно предсказать, что могло произойти. Устройства, подверженные наибольшему риску, представляют собой твердотельные устройства, которые часто связаны с выходами для зарядки аккумулятора, потому что они обычно подключаются непосредственно к аккумулятору без промежуточных предохранителей или другой защиты от перегрузки по току; обратная полярность батареи может привести к смещению в прямом направлении и пропусканию большого тока, что может привести к разрушению твердотельного устройства. Этот эффект полностью зависит от используемой схемы; без знания точного характера цепей зарядки аккумуляторов будет трудно предсказать, был ли им причинен какой-либо вред. Реакцию EMM на обратную полярность также очень трудно узнать. Он может иметь некоторую внутреннюю защиту от обратной полярности. Я не припомню никаких предыдущих сообщений о подключении батареи с обратной полярностью к E-TEC. Я просмотрел руководство по эксплуатации своего двигателя и руководство по установке перед поставкой. Похоже, что это не дает никаких особых предупреждений о подключении с обратной полярностью, но это не означает, что они разрешены или могут быть выполнены без повреждений.Любопытно, что в инструкциях содержатся большие предупреждения о том, что соединения с батареей должны быть «чистыми, плотными и изолированными», но не упоминается о смене полярности. «Полярность» аккумуляторных кабелей упоминается только в некоторых шаблонных текстах по безопасности. Может быть, это не будет большим делом — всегда можно надеяться. __________________ EV-диагностические кабели в настоящее время ПРОДАНЫ. Я никогда не продавал никаких переходников с USB на последовательный порт. Не знаю, где можно бесплатно скачать EV-Diagnostics.

Джим

Зарегистрировано: 1214668960
Сообщений: 6,633

Размещено 1524167257	Ответьте Цитатой # 3

Чтобы предотвратить повторное подключение с обратной полярностью, я предлагаю вам приобрести красную виниловую изоленту.Обычно я использую виниловую изоленту 35 цветов марки Scotch. Пометьте положительную цепь красным цветом, а отрицательную — желтым; или вы можете оставить отрицательную цепь черным, если это цвет изоляции провода и у вас нет проводки на 120 В переменного тока в лодке. __________________ EV-диагностические кабели в настоящее время ПРОДАНЫ. Я никогда не продавал никаких переходников с USB на последовательный порт. Не знаю, где можно бесплатно скачать EV-Diagnostics.

LourPitcher

Поддержка сайта 2012-13
Зарегистрировано: 1252291587
Сообщений: 1,153

Размещено 1524167728 · Отредактировано	Ответьте Цитатой # 4

В настоящее время защита электронных цепей, включая такие элементы, как выходы для зарядки с регулируемым напряжением, от возникновения обратной полярности несложно спроектировать и является обычным явлением. К сожалению, были сообщения об обратном подключении батарей к нашим моделям E-TEC, и были связанные с этим отказы … BRP, очевидно, не очень хорошо защищал свою конструкцию от таких ситуаций. Кажется, мало что нужно сделать, кроме как завершить установку и произвести проверку перед тем, как съехать с прицепа или покинуть пристань.

rickmcd53

Зарегистрировано: 1427825469
Сообщений: 2,824

Размещено 1524168570	Ответьте Цитатой # 5

Вы ничего не можете сделать, кроме как попробовать запустить его, чтобы увидеть, есть ли какие-либо повреждения EMM.Тот факт, что EMM может управлять топливным насосом, теперь дает некоторую надежду на то, что все может быть в порядке.

Tcroz

Зарегистрирован: 1520602068
Сообщений: 16

Размещено 1524168759	Ответьте Цитатой №6

Спасибо за информацию всем.Думаю, я пойду вперед, попробую и надеюсь на лучшее. Просто безумие думать, что я, возможно, поджарил свой emm с помощью чего-то столь же простого, как замена кабелей батареи. Скрещенные пальцы.

Steelhead

Зарегистрировано: 1368180707
Сообщений: 4,301

Размещено 1524170186	Ответьте Цитатой # 7

Кроме того, в темных отсеках для аккумуляторных батарей покрасьте распылением зону плюсового вывода аккумуляторной батареи в красный цвет.Не красить основание гвоздика или резьбу. Сохраняет ползание, чтобы увидеть маленькую маркировку +

Philh22

Зарегистрировано: 1450114641
Сообщений: 3,883

Размещено 1524174669 · Отредактировано	Ответьте Цитатой # 8

Отличная идея, Steelhead! Еще одна мысль — лаком для ногтей накрасить выпуклые тисненые + и — на батарейном отсеке возле шпилек.Зависит от того, красная ли у вас краска, или жена пользуется белым лаком для ногтей. Удачи, Ткроз! Фил __________________ Всегда сначала проверяйте Easy Stuff! 20-футовый понтон для рыбной ловли 90 HP E-Tec E90DPLSUM 05184332 Lake Tawakoni, TX — Catfish Capital of Texas

Старейшина

Зарегистрировано: 1468408121
Сообщений: 1,101

Размещено 1524179457	Ответьте Цитатой # 9

Не должно быть повреждений из-за непреднамеренного подключения обратной полярности.Сообщите нам свой результат.

Tcroz

Зарегистрирован: 1520602068
Сообщений: 16

Размещено 1524224397	Ответьте Цитатой # 10

Хорошо подключил мотор к небольшому 5-галлонному баллону и вчера попытался завести его, и он сразу загорелся и хорошо работал на холостом ходу.Я не запускал его надолго, возможно, пару минут, так как у меня все еще нет подключенных датчиков. Надеюсь, что все будет настроено в воскресенье и проверю систему зарядки, но пока я осторожно оптимистичен.

Джим

Зарегистрировано: 1214668960
Сообщений: 6,633

Размещено 1524226799	Ответьте Цитатой # 11

Примечания СТАРЕЙШИНЫ: Цитата: Не должно быть повреждений из-за случайного подключения обратной полярности. Теперь мы знаем, почему в руководстве оператора нет гигантского предупреждения об обратной полярности, но есть предупреждение о барашковых гайках. __________________ EV-диагностические кабели в настоящее время ПРОДАНЫ. Я никогда не продавал никаких переходников с USB на последовательный порт. Не знаю, где можно бесплатно скачать EV-Diagnostics.

Crosbyman

Зарегистрировано: 1234931843
Сообщений: 610

Размещено 1525125563	Ответьте Цитатой # 12

На прошлой неделе я спросил своего механика по etec о его опыте работы со сбоями EMM… ответ: все произошло из-за барашковых гаек и неплотных соединений … помимо тех неисправных устройств, Э.М.М., по его опыту, оказались очень надежными. ты чокнутый? …. НИКАКИХ ОРЕХОВ !!! __________________ ETEC 75 л.с., серийный номер 05107924 и 1966 г. 9,5 л.с. Sportwin 9622a

rickmcd53

Зарегистрировано: 1427825469
Сообщений: 2,824

Размещено 1525132801	Ответьте Цитатой # 13

У меня было несколько неудач, у которых не было барашковых гаек.Тросовый пуск, электрический стартер 25 без батареи и кабели, проложенные в алюминиевой лодке, имеют тенденцию взрывать конденсаторы в EMM. Разное Навигация по записям Previous post: Дросселя это: Электрический дроссель: принцип действия, назначение, применение Next post: Как поменять клапанную прокладку: Как заменить прокладку клапанной крышки? Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Поиск Найти: Рубрики АБС Авто мастер Двигатель ДВС КПП Кузов Кузов авто Передач Передача Привод Разное Советы Схем Схемы 2019 © ИП Гатауллин Айрат Наилевич Карта сайта

Полярность аккумулятора: прямая и обратная

Что такое полярность аккумулятора автомобиля?

Как определить полярность аккумулятора автомобиля?

Видео.

Рекомендую прочитать:

прямая полярность аккумуляторов, обратная полярность

Error Page

Аккумулятор обратной полярности что это

что такое прямая и обратная, в чем разница и как определить отличия

Полярность аккумулятора

Прямая

Обратная

Как определить?

Различия в корпусе

Можно ли установить аккумулятор другой полярности?

Смена полярности аккумулятора

Что может произойти, если перепутать при установке?

Полярность аккумулятора — что означает и как правильно определить полярность?

Что означает прямая и обратная полярность аккумулятора

Как определить – полярность аккумулятора прямая или обратная

Разница между прямой и обратной полярностью аккумулятора

Полярность грузовых аккумуляторов

Как определить полярность аккумулятора

Что означает обратная полярность аккумулятора

Смена полярности аккумулятора

Видео

как определить, разница с прямой

Разновидности полярности

Разница между прямой и обратной полярностью

Возможные проблемы

Заключение

Прямая или обратная полярность аккумулятора

Как определить полярность легкового аккумулятора (до 110 ач).

Как определить полярность грузового аккумулятора (более 110 ач).

Почему важно правильно определить полярность акб?

Полярность аккумулятора: прямая, обратная, универсальная.

как определить и на что влияет

Что значит прямая или обратная полярность

Когда нужно определять полярность

Как определить полярность аккумулятора

Прямая полярность аккумулятора

Обратная полярность аккумулятора

Если перепутать полярность

Генератор

Электронный блок управления

Блок предохранителей

Заключение

Определение полярности АКБ

батареях | Может ли батарея «поменять» полярность?

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Что означает обратная полярность в зарядном устройстве? Узнай здесь!

Что такое полярность?

Батарея обратной полярности

Итак, что означает обратная полярность в зарядном устройстве?

Влияние обратной полярности на аккумулятор

1. Повреждение аккумулятора

2. Повреждение зарядного устройства

3. Электрические компоненты и обратная полярность

Что означает обратная полярность в зарядном устройстве — Вердикт

— Обратная полярность — База знаний BatteryGuy.com

Исправление обратной полярности в батарее

Что произойдет с аккумулятором при обратной полярности подключения?

Зарядка и разрядка батареи при неправильном и неправильном подключении

Что такое полярность? — Новости о хранении энергии, батареях, изменении климата и окружающей среде

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

Прямая и обратная полярность аккумулятора

Полезно посмотреть еще:

Что значит прямая полярность и обратная аккумулятора

Полярность аккумулятора прямая и обратная: как определить и на что влияет

Что значит прямая или обратная полярность

Когда нужно определять полярность

Как определить полярность аккумулятора

Прямая полярность аккумулятора

Обратная полярность аккумулятора

Если перепутать полярность

Генератор

Электронный блок управления

Блок предохранителей
