Технические характеристики трактора С-100: история создания

Переход на мирные рельсы Челябинскому тракторному заводу давался сложно — с 1941 по 1946 годы выпуск всякой гражданской продукции на нем прекратился. И первая конверсионная модель трактора с 80-ти сильным движком получилась по-военному выносливой и неприхотливой.

При всех достоинствах «восьмидесятки», сходящей с конвейера до 1958 года, конструкция ее требовала доработки. Так появился трактор С-100, история создания которого берет свое начало с покупки в 1930-х годах лицензии на американский Caterpillar D6.

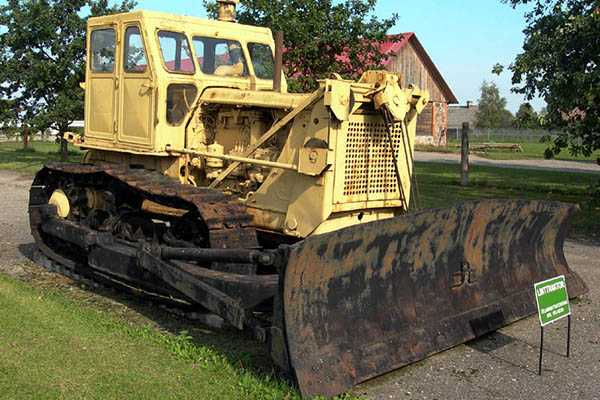

Трактор С-100 и Caterpillar D6

Интересно, что от своего предшественника «сотка» ушла недалеко. Главным образом их отличали усовершенствования мотора. У старого движка увеличили обороты до 1050 в минуту, изменили форму поршней, доработали конструкцию клапанного механизма, немного изменили цикл впрыска-выпуска, модернизировали форсунки и насос, увеличили радиатор, доработали вентилятор. Коленчатый вал получил более надежные опорные подшипники. Так получился мотор КДМ 100, выдававший номинальные 100 л.с. и 92 — гарантированные.

В ходе выпуска, закончившегося в 1963 году, на тракторе доработали и ходовку — опорные катки и направляющие колеса получили роликовые подшипники взамен архаичного скольжения.

Назначение, сфера применения

Гусеничная машина общего назначения. Проектировалась с учетом специфики как сельскохозяйственных, так и промышленных работ. Базовая модель предназначена для глубокого рыхления, плантажных задач, мелиорации, культивации, посева, пахоты, транспортировки грузов. Часто использовалась как землеройная машина. Может работать с прицепным и навесным оборудованием.

Особенности модели

Особенность мотора трактора С-100 в том, что в нем использовалось предкамерное смесеобразование. То есть форсунки осуществляли впрыск не непосредственно в цилиндр, а в отдельную камеру сгорания, ввинчивающуюся уже в головку цилиндра. Сгорание топливной смеси начиналось в этой камере, а затем уже переходило в цилиндр. Довольно стандартное техническое решение для той эпохи, позволявшее упростить конструкцию форсунок до предела, а также обеспечить устойчивую работу дизеля при небольших значениях компрессии.

Выхлопная труба пускового движка проходит через впускной коллектор основного двигателя, что улучшает пусковые характеристики дизеля.

Интересно устроена муфта сцепления. Она не постоянно замкнутая, а имеет два положения: рабочего и холостого хода. Управляется рычагом, находящимся рядом с ручкой переключения передач. Сама муфта соединена с основным валом при помощи безударного фрикциона из пяти пакетов резиновых планок. Это защищало ее от поломки при нарушении соосности валов.

Плюсом конструкции мотора служил его простой и устойчивый пуск. Даже в условиях крайнего севера процедура проходила без осложнений. Интересно, что после глубокой модернизации базовой конструкции получившаяся модификация Т-100 при общем улучшении эксплуатационных характеристик заводилась заметно хуже зимой.

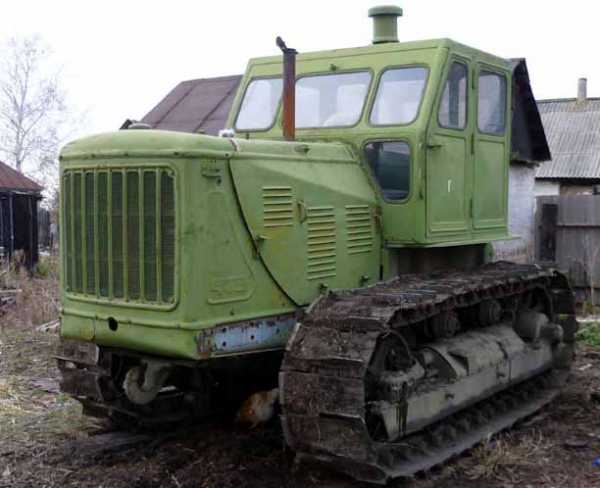

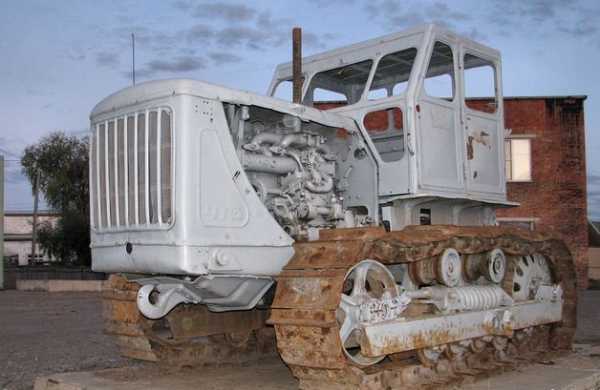

Трактор Т-100

Минус такой системы питания двигателя в повышенном потреблении топлива.

Муфта сцепления непостоянно замкнутая, отличается повышенной безопасностью — даже при не полностью выключенном рычаге реверса в момент запуска двигателя движение трактора исключается. Не говоря о большой надежности узла.

Вообще, вся конструкция максимально проста, ремонтопригодна и практична. Ничего сложного и ломкого, все регулируется предельно просто. Пускач с большой мощностью позволял не только заводить двигатель, но и работать самовытаскивателем — когда требовался минимальный ход.

Из минусов можно назвать только повышенный расход топлива (о чем уже говорилось), плохую эргономику кабины и слабое внимание к климатическим вопросам — все же деревянного верха с брезентовой покрышкой для комфорта водителя недостаточно. Но это по современным меркам.

Модификации машины

Вариантов трактора выпускалось немного и все они были похожи. Различались только длина базы и подвесная система:

  • С-100. Базовая модель, адаптированная для сельского хозяйства. Сухой вес трактора С-100 – 11400 кг. Полностью заправленного — 11850 кг. Длина гусеницы – 36 траков, давление на грунт – 0,5 кг/см2.
  • С-100Б. Болотоходная вариация с увеличенной базой. Количество траков увеличено до 40, ширина гусеницы больше. Давление на грунт снижено до 0,24. Ширина башмаков увеличена с 500 мм до 1000.
  • С-100БХ. Улучшенный вариант болотохода с дополнительной 6-ой скоростью вперед. Предусмотрено якорное устройство с лебедкой.
  • С-100ГС. Вариант машины с задним независимым агрегатным гидроприводом для работы с сельскохозяйственным инвентарем (прицепным, навесным). Количество траков в ленте – 37.
  • С-100ГП. Как и С-100ГС, но гидропривод расположен спереди, поскольку эта модификация предназначалась для промышленного применения. Переднее направляющее колесо имеет усиленную конструкцию. Также усилены рессоры. Максимальная масса трактора С-100 в вариации болотохода — 12100 кг.
  • Т-100. Базовая модель, подвергнутая глубокой модернизации. Улучшена эргономика рабочего места, снижен расход топлива до 180 г/л час. Вариация выпускалась с 1963 до 1983 гг.

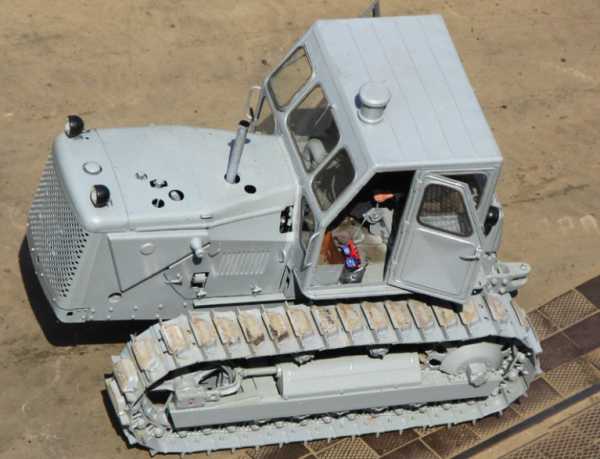

Модификация трактора С-100

Характеристики

У всех модификаций трактора С-100 технические характеристики примерно одинаковы. За исключением давления на грунт, длины базы и снаряженного веса.

Технические характеристикиЗначение
Номинальное тяговое усилие6000 кг
Тяговое усилие на первой передаче9000 кг
Тяговое усилие на максимальной передаче1500 кг
Ширина3260 мм
Высота3059 мм
ДлинаОт 4255 мм с прицепным в базовом варианте и до 5793 мм у модификации 100БХ
Число передач вперед/назад5/4
Диапазон скоростей вперед2,36-10,15 км/ч
Диапазон скоростей назад2,8-7,65 км/ч
ДвигательКДМ-100, четырехтактный дизель водяного охлаждения, бескомпрессорный, с предкамерным смесеобразованием
Расход топлива210 г/л час
Пусковой двигательБензиновый, четырехтактный, П46, 18 л.с.
Емкость топливного бака235 л
Нормальное давление масла1,7-2,5 кг/см2
Коробка передачТрехходовая, реверсивная, с конической главной передачей
Муфты поворотаСухие, многодисковые
ТормозаЛенточные, с фрикционными накладками

Эксплуатация машины

Эксплуатация машины затруднений не вызывала. Очень надежная и простая конструкция. Двигатель прощал некачественное топливо, спокойно относился к низкосортным маслам. На жестких грунтах быстро изнашивалась гусеничная лента.

При должном уходе и регулярном ТО, которое в основном заключалось в замене масла через каждые 250 моточасов, машины служили десятилетиями — некоторые трактора первых выпусков работают и сегодня.

Марина

Дата публикации:

Июнь 1, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Трактор Т-100 | Технические характеристики, вес, кабина, цена

Трактор Т-100 начал производить в 1964 году Челябинский тракторный завод. Для машины было предусмотрено достаточно большое разнообразие навесного оборудования. Техника предназначалась для дорожного строительства и промышленности. К особенностям машины можно отнести гусеничный ход и множество выпущенных модификаций.

Трактор Т-100: технические характеристики

Т-100 стал продуктом модификации промышленного советского трактора С-100. Основные изменения коснулись кабины, мотора, формы капота, замены электрооборудования и гусеничного механизма. Потребителю было доступно несколько комплектаций машины. Позже производитель выпустил модельную линейку модифицированной техники для специальных работ. Базовая версия Т-100 является трактором общего назначения. Тип машины — гусеничный трактор.

Двигатель

На тракторах Т-100 устанавливался двигатель Д-108. Агрегат стал основой переработки предыдущих моделей. Четырехтактный четырехцилиндровый мотор отличался нераздельной конструкцией камеры сгорания, которая помещалась непосредственно в поршне. Номинальная мощность машины составляла 108 л.с. и достигалась при частоте вращения коленчатого вала в 1070 об/мин.

Рабочий объем цилиндров Т-100 составлял 15,53 л. Диаметр одного цилиндра из четырех равнялся 145 мм, ход поршня — 205 мм. Силовой агрегат имел массу 2100 кг. Для особо тяжелых условий производитель предусмотрел не менее 10 % запаса крутящего момента. Для пуска в холодное время года дизельный мотор оснащался пусковым двигателем П-23 с электростартером. Для обеспечения потребности силового агрегата в питании на машинах устанавливался топливный бак емкостью 235 л.

Пусковой двигатель Т-100 стал применяться на машинах промышленного назначения впервые. Конструкция основного мотора Д-108 также отличалась от устройства предшественников. В форсунках мотора вместо одного распыляющего отверстия стали делать пять. В масляный фильтр Челябинский завод добавил реактивную центрифугу.

Пониженная степень сжатия в новом Д-108 позволила облегчить пуск машины. Крутящий момент в максимальном значении был увеличен до 82 кГм. Повышенная мощность силового агрегата была достигнута за счет улучшенного смесеобразования и сгорания топлива в камере днища поршня.

Трансмиссия и ходовая часть

Трансмиссия Т-100 не сильно отличалась от аналогичного агрегата предшественника С-100. Здесь использовалась муфта сцепления, установленная как отдельный, легко демонтирующийся узел. Сцепление сухое однодисковое с двумя ведомыми дисками с рычажно-кулачковым механизмом управления. В кабине водителя устанавливался специальный рычаг для контроля над сцеплением.

Коробка передач с механической системой переключения имела пять передач переднего хода и четыре передачи заднего хода. КПП трехходовая, реверсивная. Центральная передача — коническая, ведущая шестерня выполнялась в едином блоке с нижним валом коробки. Ведомая шестерня крепилась к фланцу вала центральной передачи.

Муфты поворота имели сухое многодисковое устройство. Ведомые диски выполнялись с фрикционными накладками, которые управлялись серворычагами. Используя трансмиссию и двигатель, трактор Т-100 мог перемещаться в диапазоне скоростей 2,36-10,13 км/ч вперед и 2,79-7,61 км/ч назад.

Ходовой механизм машины полужесткого типа состоял из двух гусеничных тележек, балансирного устройства и гусениц. Тележки сварного типа со сварной рамой коробчатого сечения. Гусеничная цепь устанавливалась на опорные и поддерживающие катки, дополнялась механизмом натяжения и натяжным колесом. Цепь состояла из отдельных звеньев, закрепленных между собой втулками и пальцами. На звенья крепились гусеничные башмаки со специальным профилем. Балансирное устройство представляла собой рессорную пластину с двумя стабилизирующими рессорами меньшего размера.

Кабина

Кабина трактора Т-100 устанавливалась на жесткую раму. От предыдущей модели С-100 кабину отличала только форма. Для своего времени трактор считался достаточно комфортным. Внутри кабины имелось освещение, устанавливалось мягкое сиденье водителя. Также на Т-100 устанавливалась система принудительной вентиляции, которая, тем не менее, приводила к появлению повышенного шума в кабине.

Габаритные размеры

  • длина — 4255 мм;
  • ширина — 2460 мм;
  • высота — 3059 мм;
  • колея — 1880 мм;
  • длина опорной поверхности гусениц — 2370 мм;
  • дорожный просвет — 331 мм;
  • удельное давление на почву — 0,47 кгс/см2;
  • удельная металлоемкость — 102,7 кг/л.с.;
  • номинальное тяговое усилие — 6000 кг.

Трактор Т-100 имел вес в конструктивном положении 11 100 кг. Максимальное тяговое усилие машины составляло 9500 кг на первой передаче. По мере увеличения скорости движения усилие тяги снижалось. На последней, пятой передаче трактор выдавал усилие 2000 кг.

Модификации

Трактор Т-100 первоначально предназначался для использования в агрегате с бульдозером ДЗ-53. База машины была использована для создания трубоукладчика, крана и свайного копра. За время производства Челябинский тракторный завод выпустил следующие модификации Т-100:

  • Т-100 — базовый трактор без гидрооборудования и креплений задней навесной системы. В задней части корпуса трансмиссии устанавливалась лебедка;
  • Т-100МГС — модификация для нужд сельского хозяйства. Задняя часть оборудована навесной системой и валом отбора мощности. На тракторе имеется гидравлическое оборудование;
  • Т-100МГП — промышленный трактор с передней навесной системой, гидравлическим оборудованием, жестким сцепным устройством в задней части вместо лебедки. Машина дополнялась выходными механизмами для подключения задней навесной системы и вала отбора мощности;
  • Т-100Б — болотоход с гусеницами увеличенного сечения;
  • Т-100БГ — болотоход на основе Т-100МГП;
  • Т-100Т — трубоукладчик на базе Т-100. Вместо задней и фронтальной гидронавесной системы устанавливались крепления для специализированных машин и агрегатов;
  • Т-100МГП-1 — облегченная модификация без кабины;
  • Т-100МЗГП — добавлены гидравлические сервомеханизмы управления поворотами, облегчившие труд водителя. Последняя модификация Т-100, выпускавшаяся одновременно с Т-130.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Трактор Т-100: предназначение и технические характеристики


Начиная с середины шестидесятых годов XX века практически на всех строительных площадках СССР можно было встретить трактор Т-100. Интерес, проявляемый к этой модели сегодня, далеко не всегда академический. Недорогая и достаточно эффективная машина даже сегодня может стать помощником в хозяйстве. Её история ещё не закончена.

Содержание

В период индустриализации, проводившейся правительством СССР с середины тридцатых годов XX века, возросла потребность в тракторах. Требовались машины различных классов и назначений, способных трудиться и на просторах полей, и в ограниченном пространстве строительных площадок.

Возможностей существующих предприятий не хватало для удовлетворения нужд промышленности и сельского хозяйства. Для улучшения ситуации в 1929 году было начато строительство Челябинского тракторного завода. Оно шло быстро и закончилось в 1933 году.

Рождённый в муках


Из современных, по тем временам, цехов предприятия, продукция мирного назначения выходила недолго. Начавшаяся в 1941 году война заставила завод сконцентрироваться на выпуске техники военного назначения.

Но с окончанием боевых действий потребность в тракторах лишь увеличилась. Они были необходимы разрушенных городов и промышленности. Поначалу делалась ставка на производство довоенных моделей. Но они быстро устаревали.

Конкуренцию челябинским моделям составляли трактора ВТ, выпускаемые в Волгограде. С середины пятидесятых годов конструкторское бюро ЧТЗ начало напряжённо трудиться над проектом мощного гусеничного трактора, способного заменить модели с более слабыми двигателями. Ошибок, задержавших запуск новой техники в производство, избежать не удалось. Но в результате объединённых усилий многих людей в 1963 году появился гусеничный трактор Т-100.

Долгая жизнь


Удачная модель оправдала надежды своих создателей. В нескольких модификациях она производилась вплоть до начала восьмидесятых годов, став самой массовой в своём классе. Наиболее распространённой стала модификация Т-100М. Её популярность можно сравнить разве что с популярностью модели ДТ-75, использовавшейся в сельском хозяйстве.

Но если ДТ-75 стал основой для новой модификации трактора ВТ-100, то ЧТЗ прекратил выпуск техники, которая была признана устаревшей. Тем не менее, многие экземпляры Т-100 и сегодня в строю.

Правда и вымысел


Спустя много лет после окончания производства трактора, его история и описания обросли легендами. В основе этих легенд далеко не всегда лежат реальные факты. Попробуем разобраться по порядку:

  1. Т-100 – другое название модели С-100. И да и нет. Эти трактора очень близки по конструкции. В этом легко убедиться, сравнив технические характеристики С-100 и Т-100, их описания, габариты и вес.Одинаковыми будут следующие параметры:

    • Тяговое усилие, которое составляет 6000 кг.
    • Число передач – пять вперёд и четыре назад.
    • База – 2270 мм.
    • Колея – 1880 мм.
    • Дорожный просвет – 391 мм.
    • Ёмкость топливного бака – 235 л.
    • Удельное давление на грунт – 0,47–0,48 килограмма на квадратный сантиметр.

    Но мотор КДМ-100, устанавливавшийся на ранней модели, оказался не слишком удачным. Для нового трактора был выбран двигатель Д-108. Он был несколько мощнее – 108 л. с. против 100 л. с., и расходовал значительно меньше топлива – 175 г/л. с. ч. против 208 г/л. с. ч. Его запуск производился с помощью работающего на бензине пускового агрегата П-23.

  2. Близкий родственник танка. Есть мнение, что в конструкции гусеничного трактора Т-100 использованы технические решения, характерные для советских танков того периода. Это заблуждение. Дело в том, что строительство ЧТЗ велось с привлечением специалистов из США, а в качестве базовых образцов для создания первых моделей использовались хорошо зарекомендовавшие себя трактора компании Caterpillar.

    Для экономии времени копировались целые узлы и агрегаты. Это было непросто, поскольку в Америке использовалась дюймовая система, и пришлось спешно пересчитывать размены деталей под принятую в СССР метрическую систему. Несмотря на возросшую мощность, массу и габариты, в конструкции трактора Т-100 применены технические решения его предшественников – С-60 и С-80, в которых легко прослеживаются идеи Caterpillar.

  3. Образец надёжности. Таковой популярную модель челябинского завода тоже не назовёшь. Многие её компоненты обладают ограниченным ресурсом и требуют бережного обращения. Другое дело – ремонтопригодность. Именно ей было уделено основное внимание при разработке конструкции. Большинство операций по ремонту и обслуживанию удаётся выполнить, не располагая высокоточным оборудованием и квалифицированным персоналом. Такой подход разработчиков создал Т-100М репутацию практически неубиваемой техники.
  4. Уступал современным моделям импортной техники. Для своего времени это была весьма прогрессивная конструкция. О том, что по техническим характеристикам трактор Т-100М находились на уровне мировых стандартов, говорит простой факт – спустя пять лет после начала производства модель получила на международной выставке золотую медаль.
  5. Недостаточно мощный. Понятно, что 108 л. с. полученные от мотора Д-108, рабочий объём которого составлял 15,5 литра, по современным меркам не выглядят впечатляюще.

    Но для трактора значительно важнее не мощность, а параметры крутящего момента. А с этим было всё в порядке. У силового агрегата, максимальные обороты которого достигали 1070 об/мин, крутящий момент превышает 800 Н.м. Технические характеристики Т-100М соответствовали требованиям времени.

  6. Низкая комфортность. Что да, то да. Подвеска трактора была выполнена по полужёсткой схеме. Это значит, что рессоры были только в передней её части, а сзади рама крепилась к гусеничным тележкам через шарниры.Принудительная вентиляция рабочего места бульдозериста осуществлялась за счёт того, что двигатель забирал воздух прямо из кабины. Отзывы трактористов говорят однозначно: подобная систем становилась источником сильного шума. В этом отношении модель ощутимо уступала гусеничным тракторам ВТ.

Без компромиссов


Немало людей, готовых мириться с недостатками трактора Т-100М, продолжают эксплуатировать легендарную технику. Это возможно благодаря большому количеству выпущенных экземпляров, ремонтопригодности модели и доступности запасных частей. Но решив сесть за рычаги созданной полвека назад машины, нужно хорошо подготовиться физически и морально. Неженкам здесь не место!

traktorwork.ru

Бульдозер Т-100 — технические характеристики трактора

Трактор T-100 давно снят с производства, но до сих пор работает в разных областях. Машина применяется на строительных площадках и горных разработках, в сельском хозяйстве и промышленности. При небольшой максимальной скорости она имеет внушительное тягловое усилие. Бульдозер T-100 – это образец надежности и рукотворный памятник советского машиностроения. Трактор отлично зарекомендовал себя во времена СССР:

  • на целине;
  • на строительстве Байкало-Амурской магистрали;
  • во время работы на Крайнем Севере;
  • в условиях песчаных бурь в Средней Азии.

Сфера применения трактора

Трактор Сотка – детище Челябинского тракторного завода. За свою многолетнюю историю это предприятие выпустило много прекрасной техники. T-100 — не исключение. Тяжелая гусеничная машина проектировалась как бульдозер с канатным регулированием отвала. Трактор применялся в строительстве и в промышленности. Позднее он был модифицирован и стал использоваться с целым набором навесного оборудования. Это открыло широкие возможности для применения трактора T-100 в сельском хозяйстве и горнодобывающей промышленности.

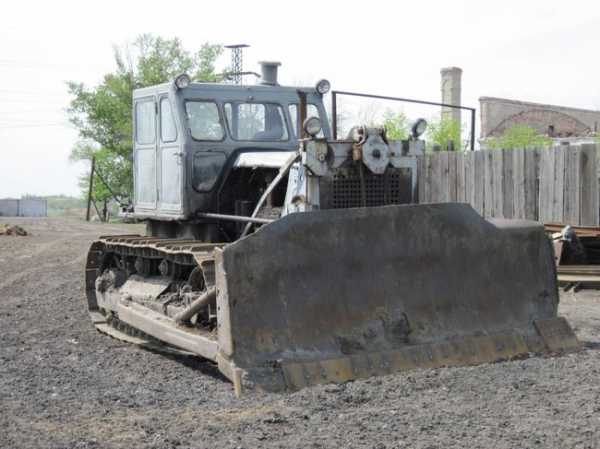

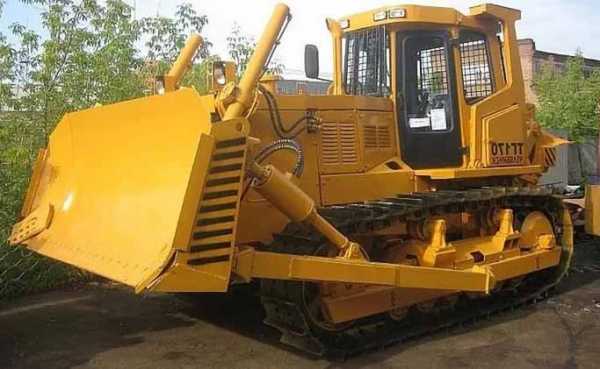

Трактор Т-100

Устройство бульдозера

Трактор T-100 имеет классическую бульдозерную сборку. У него двигатель расположен в передней части машины. Такое расположение двигателя считается классическим. Причем большая часть массы приходится на переднюю часть трактора, да и система охлаждения проще. Трансмиссия тоже находится в передней части.

На T-100 устанавливался двигатель Д-108. Этот четырехцилиндровый двигатель имел нераздельную камеру сгорания, вертикальное расположение цилиндров и шестеренчатый топливный насос с центробежным регулятором.

Технические характеристики

На момент своего создания технические характеристики T-100 считались выдающимися. Они позволяли машине работать в самых сложных условиях.

Характеристика
Общий вес11 т
Длина опорной поверхности гусениц2,3 м
Величина дорожного просвета331 мм
Удельное давление на почву0, 47 кг/см²
Тягловое усилие10 т
Двигательдизельный
Подвескажесткая
Расположение кабинызаднее
Мощность двигателя108 л. с.
Генератор200 Вт
Напряжение сети12 B
Фары4 шт.
Скорость3–10 км/ч

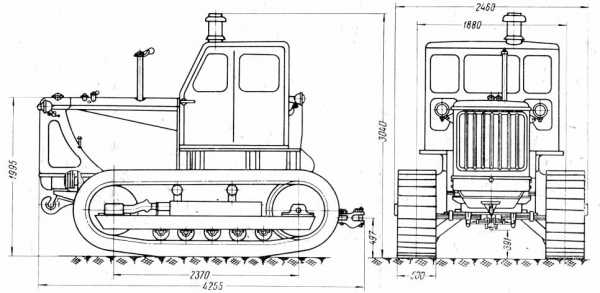

Габариты трактора Т-100

Расход горючего

Расход топлива любой техники зависит от сложности выполняемой работы. Трактор T-100 не является исключением. При средней нагрузке машина использует не более одного литра дизельного топлива за час работы. Максимальный расход составляет менее двух литров в час. Из-за жесткой подвески, во время активной работы трактор может испытывать множество толчков, но из-за сравнительно низкой скорости эти толчки не имеют большой силы.

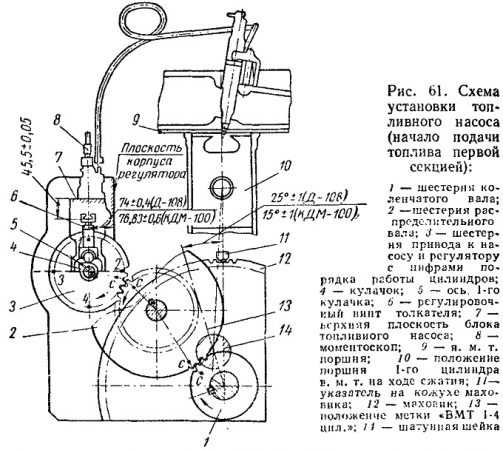

Схема установки топливного насоса двигателя Д-108

Трансмиссия трактора

Трансмиссия – это совокупность механизмов, которые соединяют двигатель с ведущими мостами. Трансмиссия T-100 фактически является самостоятельным узлом. В ее конструкцию входит сцепная муфта, которая хорошо демонтируется. У трактора механическая коробка передач – выбор и переключение скоростей производится вручную. У машины предусмотрено девять скоростей:

  • пять скоростей – движение вперед;
  • четыре скорости – перемещение назад.

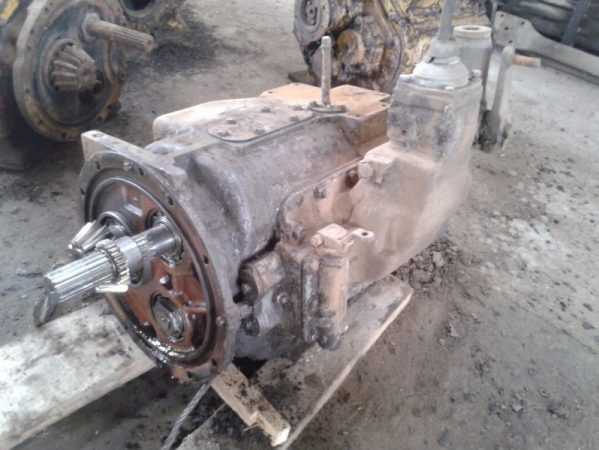

Коробка передач T-100

Поворот трактора осуществляется специальной многодисковой сухой муфтой. Ведомые диски имеют фрикционные накладки. Они управляются специальными серво рычагами. Полужесткий ходовой механизм представлен гусеничными тележками. Балансировочные клапаны поддерживают постоянную разницу давления.

Кабина тракториста

Кабина T-100 установлена в задней части машины за двигателем. Она расположена на жесткой раме. Кабина оборудована мягким креслом, а также системами освещения и вентиляции. В ней есть прибор отопления.

Для своего времени она представляла довольно комфортабельное рабочее место, несмотря на то, что все приборы создают много шума. Но вот сегодня такие удобства, в сравнении с современной техникой, кажутся пережитком.

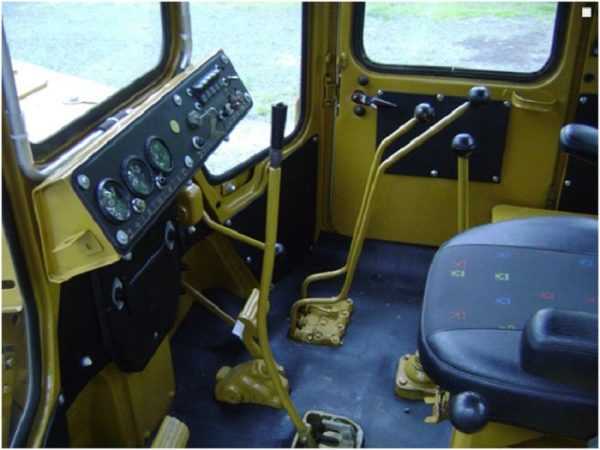

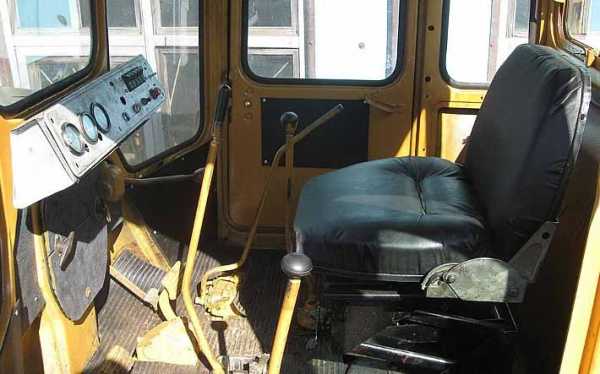

Кабина трактора Т-100 внутри

Видео по теме: Бульдозер Т-100

specnavigator.ru

Гусеничный трактор Т-100 — технические характеристики, вес, габариты, модели семейства


В середине двадцатого века одной из наиболее востребованных моделей спецтехники являлся сельскохозяйственный трактор Т 100. Несмотря на устарелость и техническое несовершенство, он имеет ряд преимуществ, благодаря которым даже сегодня успешно применяется в аграрной отрасли, дорожной и лесной промышленности.



Технику можно агрегатировать с различными навесными устройствами, что, собственно, и расширяет ряд ее возможностей. За счет простых конструктивных особенностей трактор Сотка легко поддается ремонту и не требует больших вложений, поскольку все детали можно приобрести на вторичном рынке. В чем же заключаются плюсы спецтехники, рассмотрим подробнее.


Тактико-технические особенности


В период производства сельскохозяйственной модификации ее технические характеристики были признаны выдающимися, их было достаточно для выполнения даже сложных полевых или лесных задач. Трактор Т 100 относится к десятому тяговому классу и отличался хорошей производительностью, за счет чего выпускался больше 10 лет с внесением минимальных изменений.


  • Тип хода – гусеничный

  • Тяговое усилие – 9,5 тонн

  • Силовой агрегат – дизельный

  • Двигатель располагается в носовой части

  • Кабина располагается в задней части, предусмотрено освещение

  • За ход отвечают фрикционные насадки, торможение — бортовыми тормозами

  • Питание генераторное мощностью 200 Вт

  • Максимальная скорость 10 км/ч

  • КПП – 5 вперед, 4 назад.


Размеры и вес


Достаточно габаритная версия бульдозера Т 100 легко поддавалась управлению даже при недостатке свободного пространства. Его основные параметры имеют следующие показатели:







Параметры


Значение, см


Длина


420


Высота


300


Ширина


240


Размер колеи колес


180


Размеры гусеничной поверхности модели равны 230 см в длине, что повышает степень проходимости даже на сложных почвах или болотистых местностях. Высота клиренса — 33,1 см, благодаря чему трактор спокойно проходит дорогу с колеей или другими препятствиями.



Габаритные размеры


Достаточно большое удельное давление на грунт в 0,47 кгс/см2 способствует уплотнению плодородного слоя, но этот фактор считается одновременно и преимуществом, такие технические характеристики не дадут спецтехнике провалиться на проблемном участке.



За счет продуманного распределения нагрузки во время движения бульдозер уплотняет почву и при этом отсутствует риск проседания на мягком грунте


Конструктивная масса гусеничного трактора равна 11 т, при этом он имеет достаточно высокое значение тягового усилия – 6 т, а номинальный показатель – 9,5 т.


При повышении скорости значение тягового усилия пропорционально снижается. Так, например, уже на 5 передаче значение будет равно 5 т. Поэтому при передвижении с грузом, прицепное устройство следует эксплуатировать на пониженной передаче.


Силовой агрегат


Четырехцилиндровый двигатель с нераздельной КВЗ имеет мощность в 108 л. с. Но данные параметры можно достичь только при условии, что скорость вращения коленчатого вала будет не менее 1070 об/мин. Рабочий объем силового агрегата с массой в 2100 кг имеет поршень с диаметром в 14,5 см. Помимо всего мотор данной модели оборудован специальным «пусковиком» П23, оснащенным стартером. Что касается бака для топлива, то его объем достигает 235 л.


К отличительным характеристикам модели Т100 относится:


  • наличие в форсунках девяти распылителей вместо традиционного одного;

  • присутствие в фильтровой масленой системе центрифуги реактивного вида.


Благодаря низкому числу сжатия стало возможным упрощение запуска двигателя.



Трансмиссия, двигатель, кабина и ходовая


Трансмиссия


Трансмиссия модели трактора 100 с незначительными отличительными особенностями от предыдущей версии бульдозера С 100 в конструкции имеет сцепную муфту. Основной плюс данного элемента заключается в простоте его демонтажа. По факту трансмиссия выступает в качестве отдельного узла, поэтому коробка передач в данном случае применяется механического типа со следующими ступенями:


  • 5 режимов – вперед;

  • 4 – назад.


В реверсивной КПП 3-ходового типа используется коническая центральная передача, а для разворотов – сухая муфта. Ведомые дисковые устройства оборудовались фрикционными насадками, которыми управлять можно только посредством определенных серворычагов. Полужесткая ходовая часть включает несколько гусеничных тележек, а также балансирующее приспособление.


Рабочее место механизатора


Все версии бульдозера Т 100 оснащались кабиной, которая крепилась на жесткой раме. Но предшественник при этом отличался только формой. Современные специалисты расценивают салон спецтехники как недостаточно удобный для комфортной работы, хоть и во время пика популярности модели это не являлось главным критерием выбора.



Кабина водителя


Кабина модификации оборудовалась осветительным прибором, удобным водительским креслом, отопительной системой и принудительной вентиляцией. Последнее приспособление в комбинации с недостаточной шумоизоляцией являлось главной причиной повышенного шума внутри салона.


ВИДЕО: Обкатка в полевых условиях



Модельный ряд гусеничных тракторов Т-100


Челябинский тракторный завод на основе универсального трактора Т 100 разработал целое тракторное семейство из моделей различного назначения.


Т-100 Т 100



Базовый прототип, в котором отсутствует гидравлическое управление и устройство для фиксации подвесных приборов заднего типа. Установка приборов считается невозможной из-за того, что на месте крепежных элементов находится лебедка, которую можно увидеть на фото.


Интересно! Изначально новую версию должны были назвать С-100М, где первая буква означала «Сталин». Однако, в связи со свержением культа личности вождя в названии гусеничной машины «С» заменили на «Т».


Т-100 Б



Трактор разработан специально для езды по заболоченным местностям. Модель обладает высокими показателями проходимости за счет измененной схемы гусеничного покрытия.


Т-100-БГ



Модификация также является представителем болотохлдов. Она разработана на основе промышленной разновидности Т 100М-ГП.


Т-100-МГС



Данная версия выпускалась для работы в сельскохозяйственной и животноводческой отрасли. В спецтехнике имеется гидравлическое навесное устройство для монтажа разнообразных дополнительных приспособлений. Помимо этого, модель оснащена валом отбора мощности.


Т-100МГП



Промышленная версия спецтехники сельскохозяйственного предназначения. Она оборудована крепежными элементами для подвесных приборов, жесткой сцепкой и гидравликой. В данном случае можно устанавливать приспособления заднего типа, а также ВОМ.


Т-100М-ГП1


Традиционная модификация, основанная на базе предыдущей версии. Отличительная характеристика заключается в более легкой конструкции, поскольку в ней отсутствует кабина.


Т 1200-МЗГП


Модель имеет поворотные сервомеханизмы, которые облегчают процесс езды и значительно снижают степень усталости механизатора.


Т-100-Т



Версия предназначается для работы с трубопроводной системой разнообразных размеров.


Преимущества и недостатки тракторов Т-100


Производство модели 100 Т на двигателе ДТ завершилось уже давно. Это послужило причиной образования сложностей в поиске новых запчастей. Вторичный рынок переполнен модификациями тракторов данной серии, поэтому при наличие определенного опыта в разборе тракторов, можно купить вторую спецтехнику и при необходимости переставлять с нее запчасти в действующий трактор Сотку.


К преимуществам модификации относится:


  • совместимость модели с более 14 приспособлений сельскохозяйственного предназначения;

  • хорошая ремонтопригодность и простота в замене деталей;

  • неприхотливость к качеству топливной смеси и резервуарам.


Главным минусом данной модификации является отсутствие какой-либо комфортабельности в процессе работы.  Помимо всего следует отметить, что тяговое усилие при повышении скоростного режима уменьшается с 6000 кг до 2000. Этот фактор следует учитывать в первую очередь, особенно при работе на сложных почвах или при установке навесных приспособлений.


ВИДЕО: История создания бульдозера в СССР, тест-драйв, обзор


www.portalteplic.ru

Вездесущая «сотка» — Челябинский Тракторный Завод (ЧТЗ)


ЧТЗ Уралтрак
/ Новости
/ Публикации в СМИ
/ Вездесущая «сотка»


   Несколько поколений механизаторов, работавших в 40-х — 80-х годах, помнят, что любую стройку неизменно сопровождал безошибочно узнаваемый неторопливый ритмичный рокот мощных дизелей, установленных на бульдозерах с буквами «ЧТЗ» на капотах. Тот же рокот слышался и при работе большинства экскаваторов, передвижных электростанций и компрессорных установок. Речь идет о замечательной машине, сыгравшей беспримерную роль в развитии отечественной экономики. Тракторы Челябинского тракторного завода.


   К концу 20-х годов в СССР еще не было производства гусеничных тракторов, если не считать мизерный выпуск «Коммунаров» на Харьковском паровозостроительном заводе. В 1929 году было принято решение о строительстве Челябинского тракторного завода, в этом же году было начато проектирование новой машины. За основу был принят трактор D 6 американской фирмы «Caterpillar», но в его конструкцию были внесены серьезные изменения. В частности, у американской машины все размеры были в дюймах. При разработке чертежей нового челябинского трактора применялась принятая в СССР метрическая система. При этом приходилось приводить размеры в миллиметрах до стандартных величин, согласовывать их с сопрягаемыми деталями. Также было необходимо перевести все детали на отечественные марки стали и сортамент проката. Параллельно устранялись технологические недостатки конструкции, связанные с трудностью сборки ряда узлов.


   10 августа 1930 года произошла закладка нового завода, 7 ноября введен в строй опытный завод, на котором 15 февраля 1931 года был собран первый трактор С 60 («Сталинец 60»). 15 мая 1933 года началось серийное производство этих тракторов. Официальной датой пуска завода считается 1 июня 1933 года. К тому времени было собрано уже 13 тракторов. Трактор С 60 был оснащен четырехцилиндровым четырехтактным карбюраторным двигателем. Мощность двигателя 72 л.с. при 650 об/мин, рабочий объем 18,465 л, диаметр цилиндра 165 мм, ход поршня 216 мм. Основным топливом служил лигроин, а пусковым — бензин. В системе зажигания применено магнето. В коробке передач — три передачи вперед и одна — назад. Максимальное тяговое усилие, развиваемое трактором, составляет 4450 кгс. Максимальная скорость — 5,9 км/ч. Масса трактора 9500 кг.


   Пуск двигателя производили так: специальный ломик вставляли в одно из отверстий, предусмотренных в маховике двигателя, и резко прокручивали коленчатый вал. При неправильно отрегулированном зажигании случались обратные удары, и тогда тракторист рисковал осуществить полет над трактором. Об условиях работы на тракторе тогда еще не задумывались. На этой машине не было ни кабины, ни даже капота над двигателем. При этом трактор уже был оснащен гусеницами с цепью и башмаками, приболченными к ее звеньям.


   Тракторы С 60 поступили в сельское хозяйство и на стройки. Серьезным испытанием для них стала операция по спасению каравана судов, замерзших во льдах на сибирской реке Лене. В феврале — марте 1936 года семь тракторов С 60 за 16 дней хода прошли 2000 км в необычайно суровых условиях зимы в низовьях Лены. Все тракторы благополучно дошли до конца пути. До конца марта 1937 года было выпущено 69108 тракторов С 60. Двигатели ЧТЗ С 60 устанавливались не только на тракторы, но и на ряд других машин, в частности, на первые образцы экскаваторов ЛК Ковровского экскаваторного завода.


   В 1935 году было принято решение о переводе тракторов ЧТЗ на дизельные двигатели, в том же году был собран первый дизель М 17, спроектированный так, чтобы его можно было установить на трактор типа С 60 с минимальными переделками последнего. В апреле — июне 1937 года сборочный конвейер завода был переоборудован, и с 20 июня был начат серийный выпуск нового трактора С 65, первого в нашей стране с дизельным двигателем.


   В то время создание дизеля было исключительно сложной задачей. Главная трудность была в изготовлении прецизионных (высокоточных) деталей топливной аппаратуры. При проектировании дизеля челябинские конструкторы успешно решили поставленную задачу. Четырехтактный четырехцилиндровый дизель М 17 имел мощность 75 л.с. при частоте вращения коленчатого вала 850 об/мин. Рабочий объем двигателя 13,53 л. Диаметр цилиндра 145 мм, ход поршня 205 мм. Пуск дизеля осуществлялся при помощи двухцилиндрового четырехтактного бензинового пускового двигателя В 20 мощностью 18 л.с. Сам «пускач» заводили при помощи рукоятки, установленной внизу на лобовом листе капота. В остальном «пускач» весьма похож на те, что и сегодня стоят на тракторах ЧТЗ. Система зажигания — от магнето. Число передач в коробке осталось таким же, как у С 60. Максимальное тяговое усилие 4200 кгс, максимальная скорость движения — 6,5 км/ч. Масса трактора 10800 кг.


   В отличие от своего предшественника С 60 дизельный трактор С 65 уже имел капот, а некоторые машины оборудованы навесом над рабочим местом тракториста и даже кабинами. Тракторы С 65 получили широкое признание и в сельском хозяйстве, и на стройках, и в армии, где они использовались как тягачи тяжелых орудий. Поставляли их и на экспорт. В 1937 году трактор С 65 получил «Гран-При» на всемирной выставке в Париже. Именно эти машины показаны в популярном кинофильме И. Пырьева «Трактористы».


   В связи с нехваткой нефтяного топлива в предвоенные годы широкое распространение получила практика перевода автомобильных и тракторных двигателей на питание от газогенераторных установок. Не остался в стороне и Челябинский тракторный завод. На базе трактора С 65 был создана газогенераторная модификация СГ 65, производство которой было освоено в 1938 году. Слева от рабочего места тракториста установили вертикальный цилиндрический котел, называвшийся газогенератором. В нем при высокой температуре твердое топливо (березовые чурки) превращались в горючий генераторный газ, на котором и работал двигатель. Газовый двигатель МГ 17 создали на базе серийного дизеля М 17. При этом диаметр цилиндра увеличили на 10 мм, рабочий объем увеличился до 15,5 л. В головке цилиндров выполнили отверстия для двух свечей на каждый цилиндр, и увеличили диаметр клапанов и каналов к ним. Мощность двигателя МГ 17 составила 60 л.с. при 870 об/мин.


   Говоря о довоенном тракторостроении на ЧТЗ, нельзя не упомянуть транспортный трактор С 2, производство которого было начато в 1940 году. За вынесенной вперед кабиной был установлен кузов армейского типа. Дизель МТ 17 имел мощность 105 л.с. при 1100 об/мин.


   Выпуск тракторов был прекращен в 1941 году, когда завод полностью перешел на производство военной продукции. За период 1937 — 1941 гг. было изготовлено 37182 трактора С 65, в 1938 — 1941 гг. — 7365 тракторов СГ 65, и в 1940 — 1941 гг. — 1275 тракторов С 2. «Сталинцы» всех моделей внесли немалый вклад в Великую Победу.


   После Великой Отечественной войны тракторостроение на заводе было возобновлено. Новый трактор С 80 был намного совершеннее своих довоенных предшественников. По существу это была новая машина. Мощность двигателя КДМ 46 составила 92 л. с при 1000 об/мин. Трактор оснастили полноценной кабиной машиниста. У ранних выпусков кабина имела упрощенную конструкцию. Лобовые и задние стекла крепились в деревянных рамках, а боковые — в брезентовых полотнищах. В 50-е годы ввели так называемую штампованную кабину, с нормальными окнами, стекла которых уплотнены резиновыми профилями. Крыша кабины деревянная, обтянута брезентом. Трактор имел расчетную силу тяги 8800 кгс и максимальную скорость 9,65 км/ч. «Сухая» масса трактора 11400 кг.


   В1956 году на базе трактора С 80 был создан более мощный трактор С 100 с двигателем КДМ 100 (100 л. с. при 1050 об/мин). Увеличение мощности двигателя было достигнуто за счет увеличения номинальной частоты вращения коленчатого вала дизеля и цикловой подачи топлива. Изменения коснулось конструкции воздухоочистителя, клапанного механизма, топливного насоса, регулировки форсунок. Кроме того, усовершенствованы коленчатый вал, его подшипники, поршень, увеличена площадь радиатора. При прежней массе трактора расчетная сила тяги увеличена до 9000 кгс, максимальная скорость — 10,15 км/ч.


   В ходе выпуска трактора С 100 продолжали вноситься усовершенствования в его конструкцию. Важнейшим изменением стало введение роликовых подшипников опорных катков и направляющих колес вместо подшипников скольжения. Была увеличена зона обзора гусениц. На базе трактора С 100 был создан болотоходный трактор С 100Б. Колея гусениц увеличена на 400 мм, а ширина башмаков — с 500 до 1000 мм. На базе обоих тракторов выпускались и их гидрофицированные модификации: с задней навеской С 100ГС и С 100БГС и с передней навеской С 100ГП и С 100БГП. В 1958 году на базе трактора С 100Б была изготовлена партия тракторов С 100А для Советской Антарктической экспедиции. Для обеспечения работы машины на высоте до 4000 метров над уровнем моря был введен турбонаддув.


   Всего с 1948 по 1958 года было изготовлено 200296 тракторов С 80 и с 1956 по 1964 год — 124416 тракторов С 100.

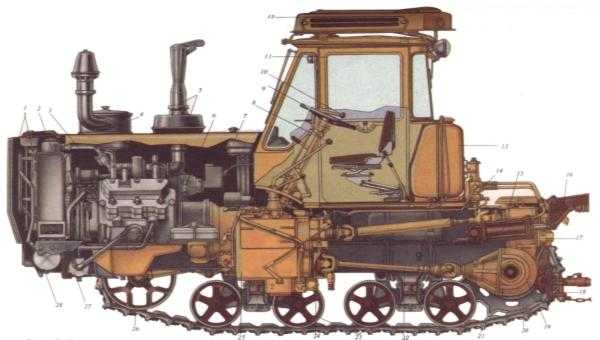

   Тракторы С 80 и С 100 имели много оригинальных узлов.


   Число и расположение цилиндров дизеля (4 в ряд), диаметр цилиндра (145 мм) и ход поршня (205 мм) — такие же, как у дизеля М 17. Степень сжатия — 15,5. Но конструкция претерпела большие изменения. Дизель КДМ 46 имел мощность 92 л. с. при 1000 об/мин, а дизель КДМ 100 — 100 л. с. при 1050 об/мин. Особенностью этих дизелей является предкамерное смесеобразование. То есть форсунка установлена не непосредственно в головку блока цилиндров, а в предкамеру, ввернутую в головку. При этом распыл топлива, образование смеси и ее воспламенение происходит в ограниченном объеме воздуха в предкамере, откуда горение передается в основной объем камеры сгорания. Такие разделенные камеры сгорания были широко распространены вплоть до середины 60-х годов, так как они обеспечивают смесеобразование при низком давлении впрыска топлива (всего 120 кгс/см2 у двигателя КДМ 46 и 130 кгс/см2 у двигателя КДМ 100). Это упрощает технологию изготовления прецизионных деталей топливной аппаратуры. Кроме того, такая схема улучшает пусковые свойства дизеля. Недостатком разделенных камер сгорания является повышенный удельный расход топлива, который у трактора С 80 и С 100 составлял соответственно 205 — 220 и 200 — 210 г/э.л.с.ч.


   Для пуска дизелей КДМ 46 и КДМ 100 применен пусковой двигатель П 46 — бензиновый, четырехтактный двухцилиндровый. Диаметр цилиндров 92 мм, ход поршня 102 мм. Мощность 17 л. с. при частоте вращения коленчатого вала 2600 об/мин. Система зажигания «пускача» — от магнето. Пуск самого «пускача» осуществляют рукояткой, надетой на вертикальный вал. Система охлаждения — водяная, общая с дизелем. Выпускная труба пускового двигателя проходит через впускной коллектор основного двигателя. В результате этого при работе пускового двигателя происходит прогрев охлаждающей жидкости при ее конвекции по системе основного двигателя и подогрев всасываемого в него атмосферного воздуха. Наряду с большой мощностью «пускача» эти конструктивные особенности придают дизелю прекрасные пусковые качества в самые сильные морозы.


   Оригинальна конструкция муфты сцепления. В отличие от обычных постоянно замкнутых муфт, сцепление трактора С 80 являлось непостоянно замкнутым и имело два фиксированных положения: выключенное и включенное. Управление муфтой — рычагом, находящимся слева от машиниста. Эта муфта проста по конструкции, и, главное, безопасна, так как гарантирует от самопроизвольного движения в случае, например, пуска двигателя при неполном выключении рычага реверса. Сама муфта сцепления крепилась на первичном валу коробки передач фланцем ведомого вала, а с маховиком двигателя ведущий диск соединялся при помощи пяти пакетов из прорезиненных планок. Это исключало поломки деталей при несоосности валов двигателя и коробки передач.


   Коробка передач имела четыре реверсивных передачи и самую скоростную пятую передачу, которая работала только для движения вперед. Оба рычага (переключения передач и переключения реверса) находились справа от машиниста.


   Управление поворотом трактора осуществлялось при помощи бортовых фрикционов, управляемых при помощи гидравлических сервомеханизмов. У тракторов с передней гидравлической навесной системой увеличен диаметр направляющих колес, которые при этом вместе с опорными катками воспринимают возросшие вертикальные нагрузки. При этом число звеньев гусениц увеличено с 36 до 37. Кроме того, усилили балансирную рессору. У болотоходных модификаций гусеница имеет 40 звеньев.


   В целом конструкция «сотки» проста и практична, что позволило этой машине стойко переносить все невзгоды строек. В 50-е и 60-е годы механизаторам об антифризе и мечтать не приходилось. Разнообразные водомаслогрейки существовали только на страницах учебников по эксплуатации строительной техники. На большинстве строек — не то, что горячей, холодной воды не найти. Голь на выдумки хитра. В широкую практику вошло использование дизельного топлива в качестве… охлаждающей жидкости. «Сотка» это выдерживала. Тем более, что мощный «пускач» осилит проворот коленчатого вала дизеля при самой низкой температуре.


   Кстати, пусковой двигатель на «сотке» обрел и дополнительную функцию. Бывало, что бульдозер так застревал в грязи, что гусеницы проворачивались вхолостую, а машина — ни с места. В таких случаях машинист глушит дизель и заводит «пускач». Затем включает первую скорость редуктора «пускача», «бендикс», муфту сцепления «пускача», первую передачу коробки передач и реверс в нужную сторону. Включив муфту сцепления, он соединяет «пускач» с трансмиссией трактора. При этом гусеницы перематываются с минимальной скоростью, и, как говорят, внатяг. Машина, цепляясь за все, что можно, потихоньку вылезает из грязи. Мощный и выносливый пусковой двигатель выдерживает и такое испытание.


   В 1963 году трактор был вновь усовершенствован. Новый трактор получил наименование Т 100М, а его дизель Д 108. Основным изменением стал переход на более экономичный рабочий процесс. Для этого ввели смесеобразование с непосредственным впрыском топлива. От предкамер отказались, а форсунки стали монтировать непосредственно в головки цилиндров, для чего предусмотрели специальные втулки. Камера сгорания выполнена в днище поршня. Это потребовало повышения давления впрыска топлива до 200 кгс/см2. Степень сжатия двигателя уменьшился до 14. Удельный расход топлива снизился до 173 — 175 г/э.л.с.ч. Однако, механизаторы, работавшие на Крайнем Севере, отметили ухудшение пусковых качеств.


   Для еще большей экономии топлива и снижения нагарообразования на деталях конструкторы предусмотрели отключение подачи топлива во втором и третьем цилиндрах при переходе на холостой ход. Изменили конструкцию деталей клапанного механизма. Пусковой двигатель оснастили стартером СТ 204. Такой пусковой двигатель получил наименование П 23. Сохранена возможность и пуска «пускача» от рукоятки. Расчетная сила тяги трактора Т 100М увеличена до 9500 кгс.


   Трактор Т 100М легко узнаваем. В его кабине лобовые стекла выполнены с наклоном, а крыша кабины стала металлической. Кроме базовой модели были освоены гидрофицированные и болотоходные модификации, аналогичные модификациям трактора С 100. Гидрофицированный трактор с передней навесной системой, предназначенный для навески бульдозера, получил наименование Т 100МГП, болотоходный трактор — Т 100МБ и т. д.


   С 1963 по 1975 год выпущен 278101 трактор Т 100М.


   Еще в конце 50-х годов на Челябинском тракторном заводе, продолжая серийный выпуск «сотки», начали разработку более совершенного трактора Т 130. В 60-е годы выпускали отдельные образцы, вели доводку конструкции, и с 1969 года с постепенным нарастанием начался выпуск «сто тридцатых».


   С 1973 года начат выпуск переходной модели трактора Т 100М3. Его отличие — в применении муфты сцепления, механизма управления поворотом трактора и бортовых редукторов, унифицированных с аналогичными узлами трактора Т 130. Муфта сцепления стала постоянно замкнутой, как на большинстве тракторов и автомобилей, а ее управление — педалью. На тракторе Т 100М3 вместо двух рычагов управления бортовыми фрикционами и двух педалей тормозов ввели механизм с одним рычагом. При отклонении рычага влево или вправо размыкается соответствующий бортовой фрикцион, а если при этом еще взять рычаг на себя, то придет в действие и тормоз этой же стороны. Это позволяет одним рычагом выбирать и направление движения трактора и радиус его поворота. Поэтому трактор Т 100М3 получил неофициальное название «однорычажная сотка». Этот трактор имел те же модификации, что и предыдущие модели. Гидрофицированный трактор с передней навесной системой назван Т 100М3ГП, болотоходный трактор Т 100М3Б.


   По мере выпуска трактора в его конструкцию вносили некоторые изменения, например, вместо масляного фильтра ввели полнопоточную центрифугу, управление дополнили педалью горного тормоза, изменили конструкцию ведущей звездочки и т д. С 1973 по 1983 год было выпущено 134044 трактора Т 100М3 и его модификаций.


   На базе тракторов ЧТЗ были созданы десятки разновидностей навесного и прицепного оборудования: бульдозеры, корчеватели, кусторезы, скреперы, краны-трубоукладчики, монтажные краны, подъемники, копровые установки, и многое другое. Фактически сотка стала основной тяговой и энергетической базой для механизации в строительстве, лесоразработках, нефтяной и газовой промышленности. Кроме того, и отдельно двигатели КДМ 46, КДМ 100 и Д 108 нашли самое широкое применение. Они устанавливались на всех серийных канатных экскаваторах Пермского, Ковровского, Донецкого и Костромского заводов, на передвижных электростанциях ПЭС 60, компрессорных установках ДК 9, гусеничных кранах СКГ 25, СКГ 30, МКГ 25, РДК 25, ДЭК 25Г, ДЭК 251 и их модификациях. Выносливый, тихоходный дизель как нельзя лучше подходил для такой техники. Широко была распространена практика замены двигателей У2Д6 на экскаваторах Воронежского завода на менее мощные, но более надежные и неприхотливые КДМы. Применяли эти двигатели и на мотовозах широкой и узкой колеи.


   С 1983 года завод полностью перешел на выпуск трактора Т 130. Но это уже совсем другая история. А «сотка» осталась в истории как незаменимая, надежная и универсальная машина.


опубликовано в журнале «Спецтехника», №1 январь 2007, Александр Иоффе

www.chtz-uraltrac.ru

Трактор С-100Б (технические характеристики)






















содержание   ..








5   ..






Трактор С-100Б (технические характеристики)

описание и
технические характеристики






Трактор С-100Б является
модификацией трактора С-100.

Он имеет пониженное удельное давление гусениц на почву и
предназначен для работы на болотистых почвах, распашке
целинных заболоченных лугов и рытья канав в агрегате со
специальными плугами и канавокопателями. Высокая
проходимость этого трактора получена за счет уширенин
гусениц и удлинения базы с установкой шестого опорного
катка.

Основные агрегаты трактора С-100Б — двигатель, радиатор,
муфты поворота, нижние и верхние катки, а также
отдельные детали трансмиссии взаимозаменяемы с узлами
трактора С 100.



Техническая характеристика трактора С-100Б



























Тип трактора

гусеничный,
болотоходный

Номинальное тяговое
усилие, кгс

6000

Вес трактора
(сухого, заправленного), кг

13200

Габаритные размеры, мм:


..длина
с прицепным устройством

4593

..ширина

3280

..высота

2990

Дорожный просвет, мм

387

Колея (расстояние
между серединами гусениц), мм

2280

База, мм

2370

Удельное давление на
почву, кгс/см2
(ширина трака)

0,24 (1000 мм)

Число передач:


..вперед

5

..назад

4

Диапазон скоростей, км/ч:


..вперед

2,36 и 10,15

..назад

2,80 — 7,65

Марка двигателя

КДМ-100

Тип двигателя

Дизельный,
четырехтактный, бескомпрессорный, с предкамерным
смесеобразованием

Номинальная
мощность, л.с.

100

Максимальная
мощность, л.с.

98 — 102

Максимальный
крутящий момент, кГм

78

Масса двигателя, кг

2100

Емкость топливного
бака, л

235

Пуск двигателя

пусковым
карбюраторным двухцилиндровым двигателем П-46


















Трактор С-100БХ (технические характеристики)

описание и
технические характеристики




Трактор С-100БХ конструкции
Челябинского тракторного завода является модификацией
трактора С-100Б.

Трактор С-100БХ имеет уменьшенное до 0,28 кГ/см2 среднее
удельное давление на почву, что обеспечивает ему высокую
проходимость при работе на болотистых почвах в агрегате
со специальными плугами и канавокопателями.

Трактор С-100БХ оборудуется реверсивной тяговой
лебедкой, якорным устройством и коробкой передач с
ходоуменыиителем. Наличие якорного устройства позволяет
устанавливать трактор неподвижно, а при помощи лебедки
создаются большие тяговые усилия, необходимые для
выполнения работы машинами-орудиями.

При необходимости якорное устройство и лебедка могут
быть сняты и трактор может использоваться на других
работах.

При работе на обычных грунтах необходимо заменить
башмаки длиной 1000 мм на
башмаки длиной 500 мм.

Трактор С-100БХ может использоваться на осушении болот с
плотностью грунта до 0,21 кГ/см2.



Техническая характеристика трактора С-100БХ



























Тип трактора

гусеничный,
болотоходный

Номинальное тяговое
усилие, кгс

6000

Вес трактора
(сухого, заправленного), кг

14200

Габаритные размеры, мм:


..длина
с прицепным устройством

5750

..ширина

3500

..высота

2765

Дорожный просвет, мм

387

Колея (расстояние
между серединами гусениц), мм

2780

База, мм

2370

Удельное давление на
почву, кгс/см2
(ширина трака)

0,28

Число передач:


..вперед

6

..назад

3

Диапазон скоростей, км/ч:


..вперед

0,89 — 4,51

..назад

2,79 — 5,34

Марка двигателя

КДМ-100

Тип двигателя

Дизельный,
четырехтактный, бескомпрессорный, с предкамерным
смесеобразованием

Номинальная
мощность, л.с.

100

Максимальная
мощность, л.с.

98 — 102

Максимальный
крутящий момент, кГм

78

Масса двигателя, кг

2100

Емкость топливного
бака, л

235

Пуск двигателя

пусковым
карбюраторным двухцилиндровым двигателем П-46











содержание   ..








5   ..











zinref.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
