Что такое цилиндры в двигателе автомобиля

В статье подробно рассмотрены ключевые детали автомобильного двигателя – поршень и цилиндр. Уделено внимание их конструкции, функциям, условиям работы, возможным проблемам при эксплуатации и путям их решения.

Цилиндр и поршень – ключевые детали любого двигателя. В замкнутой полости цилиндро-поршневой группы (ЦПГ) происходит сгорание топливно-воздушной смеси. Газы, образующиеся при этом, воздействуют на поршень – он начинает двигаться и заставляет вращаться коленчатый вал.

Цилиндр и поршень обеспечивают оптимальный режим работы двигателя в любых условиях эксплуатации автомобиля.

Рассмотрим эту пару подробнее: конструкцию, функции, условия работы, возможные проблемы при эксплуатации элементов ЦПГ и пути их решения.

Цилиндр и поршень как основные элементы автомобильного двигателя

Цилиндр и поршень являются одними из основных деталей любого двигателя внутреннего сгорания. Нижняя плоскость ГБЦ, днище поршня и стенка цилиндра образуют замкнутую полость, где происходит сгорание топливно-воздушной смеси. Поршень, который находится в цилиндре, преобразует энергию образовавшихся газов в поступательно движение, тем самым приводя в движение коленчатый вал.

Цилиндр и поршень прирабатываются в ходе эксплуатации автомобиля, обеспечивая эффективность и наилучшие режимы работы двигателя.

В данной статье мы подробно рассмотрим пару «цилиндр-поршень»: конструкцию, функции, условия их работы, а также проблемы, которые могут возникнуть при эксплуатации ЦПГ.

Как устроен ДВС в автомобиле. «Просто и понятно».

Здравствуй, мой многоуважаемый читатель!

Как ты наверное понял, сейчас пойдёт речь об устройстве двигателя в автомобиле, но перед этим я хотел бы сказать, что я запускаю целый цикл статей, который включает в себя разбор всех устройств находящихся в автомобиле. Если интересно, то переходи на мой канал и узнай, как полностью устроен автомобиль.

Итак, начнём с простого. Двигатель внутреннего сгорания или же кратко ДВС

— это самый распространённый тип двигателя, использующийся в автомобилях и не только.

Основные механизмы двигателя,

которые характеризуют его производительность:

•
Цилиндр
– это самая важная часть силового агрегата, в автомобиле их как правило 4 и более.

• Свеча зажигания

— генерирует искру, которая воспламеняет топливно-воздушную смесь. Благодаря этому и происходит процесс сгорания топлива. На один цилиндр приходятся по одной свече.

• Клапаны впуска и выпуска

— клапан впуска открывается, когда нужно впустить топливо, а клапан выпуска открывается тогда, когда нужно выпустить отработанные газы.

Оба клапана крепко закрыты, когда в двигателе происходят такты сжатия и сгорания. Это обеспечивает необходимую полную герметичность.

• Поршень

— представляет собой металлическую деталь, которая имеет форму цилиндра. В двигателе выполняет движение вверх-вниз.

•
Поршневые кольца
— служат уплотнителями внешней кромки поршня и внутренней поверхности цилиндра. Также они имеют две цели:

— не дают попадать горючей смеси в картер ДВС из камеры сгорания в моменты сжатия и рабочего такта.

— не дают попасть маслу из картера в камеру сгорания, ведь там оно может воспламениться. Если автомобиль начинает сжигать масло, это говорит о том, что нужно менять поршневые кольца, которые уже не обеспечивают должного уплотнения.

•
Шатун
— служит соединительным элементом между поршнем и коленчатым валом.

• Коленчатый вал

— преобразует поступательные движения поршней во вращательные

• Распределительный вал

— основная деталь газораспределительного механизма (ГРМ) , служащего для синхронизации впуска или выпуска и тактов работы двигателя.

Принцип работы двигателя внутреннего сгорания:

Существует 4 такта работы ДВС:

Такт

— это процесс, происходящий в цилиндре за один ход поршня.

1 такт — впуск.

Открывается впускной клапан, топливо заполняет цилиндр, тем самым поршень сдвигается с верхней мёртвой точки вниз.

2 такт — сжатие.

Цилиндр начинает подниматься вверх, тем самым сжимая топливо, находящиеся в цилиндре до размеров камеры сгорания.

3 такт — рабочий ход.

После того, как топливо во втором такте сжалось до размеров камеры сгорания, свеча зажигания поджигает топливную смесь, тем самым заводя двигатель. Данный такт является самым ключевым, т.к. благодаря ему автомобиль начинает работать.

4 такт — выпуск.

После третьего такта, в цилиндре вырабатываются газы, тем самым опуская поршень до нижней мёртвой точки. В данном такте открывается выпускной клапан и газы выходят наружу.

Ну ну этом пожалуй всё. Как ты понял, устройство двигателя не такое сложное, как кажется, и я рад, что теперь ты разбираешься в этом. Спасибо за прочтение!

P.S. Ставь лайк, если тебе понравилась моя статья. Пиши комментарий о том, хотел бы ещё увидеть статьи на подобные темы.

И не забудь подписаться на мой канал, что бы не пропустить новый интересный пост.

Источник

Что такое цилиндр и поршень?

Современные двигатели могут иметь от 2 до 16 цилиндров, которые объединены в блок цилиндров. От количества цилиндров зависит мощность ДВС.

Внутренняя часть цилиндра является его рабочей поверхностью и называется гильзой, а внешняя, которая составляет единое целое с корпусом блока – рубашкой. По каналам рубашки циркулирует охлаждающая жидкость.

Внутри цилиндра совершает возвратно-поступательное движение поршень. Он передает энергию давления газов на шатун коленвала, герметизирует камеру сгорания и отводит из нее тепло. Состоит поршень из днища (головки), уплотняющих колец и направляющей части (юбки).

Поршни для бензиновых двигателей имеют плоское днище. Они меньше нагреваются при работе и проще в изготовлении. Они могут обладать специальными канавками, которые способствуют полному открытию клапанов. В дизельных двигателях поршни имеют специальную выемку заданной формы на дне. Она служит для того, чтобы воздух, поступающий в цилиндр, лучше смешивался с топливом.

Плотность соединения поршня и цилиндра обеспечивают поршневые кольца. Их расположение и количество зависит от типа и назначения двигателя. Наиболее часто встречающееся исполнение – одно маслосъемное и два компрессионных кольца.

Компрессионные кольца предотвращают попадание газов в картер двигателя из камеры сгорания и отводят тепло к стенкам цилиндра от головки поршня. По форме они бывают коническими, бочкообразными и трапециевидными.

Верхнее компрессионное кольцо изнашивается быстрее других, поэтому его наружная поверхность подвергается напылению молибдена или пористому хромированию. Благодаря такой подготовке первое кольцо становится более износостойким и лучше удерживает моторное масло. Другие уплотняющие кольца покрываются слоем олова для улучшения приработки к цилиндрам.

Маслосъемное кольцо служит для удаления излишков масла со стенок цилиндра, тем самым предотвращая их попадание в камеру сгорания. Через специальные отверстия в стенках поршня масло попадает внутрь последнего, а затем направляется в картер.

Направляющая часть (юбка) поршня может быть конусообразной или бочкообразной. Такая конструкция позволяет компенсировать расширение при воздействии высоких температур. На юбке находится отверстие с двумя бобышками, где крепится поршневой палец трубчатой формы, соединяющий поршень с шатуном.

Палец поршня может устанавливаться следующим образом:

Свободный ход в бобышках поршня и головке шатуна (плавающие пальцы)

Вращение в бобышках поршня и фиксация в головке шатуна

Вращение в головке шатуна и фиксация в бобышках поршня

Шатун соединяет поршень с коленвалом. Его верхняя головка движется возвратно-поступательно, а нижняя вращается совместно с шатунной шейкой коленчатого вала, стержень совершает сложное колебательное движение. При работе шатун подвергается растяжению, изгибу и сжатию, поэтому его производят жестким и прочным, а, чтобы уменьшить инерционные силы – легким.

Хонингование

Хонингование — вид абразивной обработки материалов с применением хонинговальных головок (хонгов). В основном применяется для обработки внутренних цилиндрических отверстий (от 2 мм) путём совмещения вращательного и поступательно-возвратного движения хона с закреплёнными на нём раздвижными абразивными брусками с обильным орошением обрабатываемой поверхности смазочно-охлаждающей жидкостью. Один из видов чистовых и отделочных обработок резанием. Позволяет получить отверстие с отклонением от цилиндричности до 5 мкм и шероховатостью поверхности Ra=0.63÷0.04.

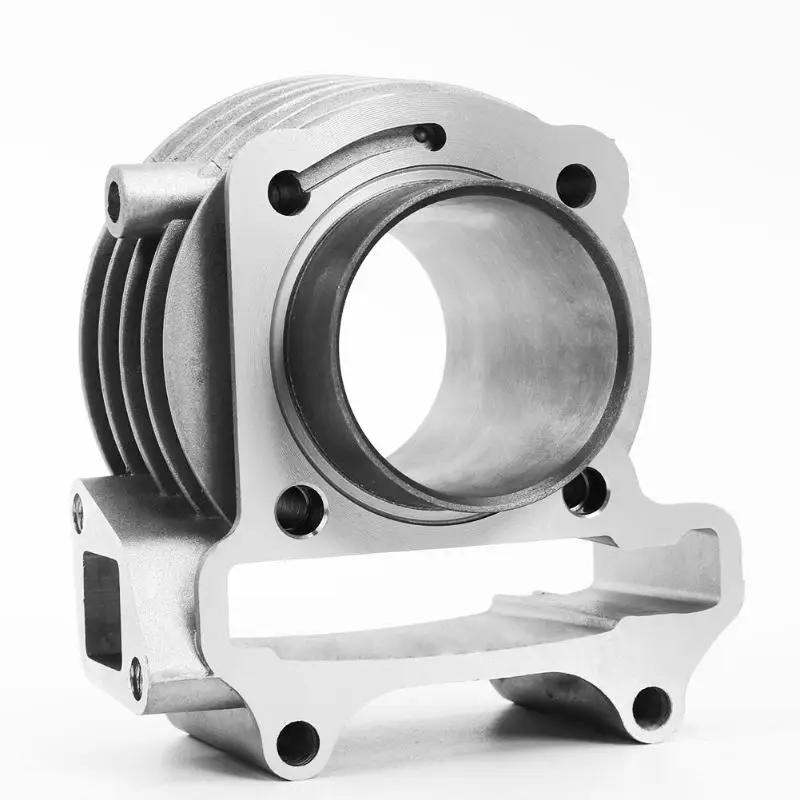

Цилиндр и головка цилиндра двигателя воздушного охлаждения (мотоцикл «Москва» М1А).Гильза цилиндра

Цили́ндр

поршневого двигателя внутреннего сгорания представляет собой рабочую камеру объемного вытеснения.

Работа двигателя внутреннего сгорания.

Цилиндр в сборе с головкой и шатунно-поршневой группой.

Внутренние и наружные части цилиндров испытывают различный нагрев и обычно выполняются отдельно:

внутренняя — рабочая втулка или гильза цилиндра
наружная — рубашка (у двигателей воздушного охлаждения рубашка имеет рёбра для эффективного отвода тепла)

Пространство между ними называется зарубашечным, в двигателе с водяным охлаждением тут циркулирует охлаждающая жидкость.

В подавляющем большинстве случаев рубашки цилиндров выполняются в виде одной отливки для всего ряда цилиндров и называются блоком цилиндров. Рубашки и корпус блока цилиндров изготавливают обычно из того же материала, что и станина двигателя.[1] Блоки цилиндров в большинстве случаев не имеют вставных гильз, отливаются целиком.[2]

Внутренняя поверхность втулки или гильзы цилиндра является рабочей и называется зеркало цилиндра

. Она подвергается специальной обработке (хонингование, хромирование, азотирование)[3] с высокой точностью и имеет очень высокую чистоту. Иногда на зеркало цилиндра наносят специальный микрорельеф, высота которого составляет доли микрометров. Такая поверхность хорошо удерживает масло и способствует снижению трения боковой поверхности поршня и колец о зеркало цилиндра[4]. В современных конструкциях поверхность часто подвергают отбеливающему переплаву лазером с образованием слоя белого чугуна высокой твёрдости. Высокий ресурс[5] таких цилиндров не требует ремонтных размеров. [6]

Гильзы отливают[7] из чугуна высокой прочности или специальных сталей. Существует варианты гальванического покрытия хромом или никосилом алюминиевого цилиндра (объединённого конструктивно с головкой) на двигателях небольшой размерности.[8][9]

Цилиндры двухтактных двигателей отличаются по конструкции от цилиндров 4-х тактных двигателей наличием выпускных и продувочных окон[10]. Кроме того, у цилиндров двухтактных двигателей двойного действия имеется в наличии нижняя крышка для образования рабочей полости под поршнем[11].

Из чего изготавливают цилиндры и поршни?

Материалы, используемые при производстве деталей ЦПГ, должны обладать высокой механической прочностью, хорошей теплопроводностью, малой плотностью, незначительным коэффициентом линейного расширения, антифрикционными и антикоррозионными свойствами.

Цилиндры изготавливают из чугуна или стали с различными присадками. Это нужно для того, чтобы детали могли выдержать высокие нагрузки. Сегодня блоки цилиндров чаще всего производят из алюминия, а внутренние части цилиндров – из стали, благодаря чему вес конструкции снижается.

Поршни внутри цилиндра двигаются с высокой скоростью и подвержены воздействию высоких давлений и температур. Изначально для производства этих деталей использовался чугун, но с развитием технологий основным материалом для поршней стал алюминий. Это позволило обеспечить меньшую нагрузку на поршни, лучшую теплоотдачу и рост мощности ДВС.

На современных автомобилях, особенно с дизельными двигателями, используются сборные стальные поршни. Они весят меньше алюминиевых, а за счет меньшей компрессионной высоты позволяют использовать шатуны большей длины, тем самым снижая боковые нагрузки в паре «цилиндр-поршень».

Для производства поршневых колец используется высокопрочный серый чугун с добавлением хрома, молибдена, никеля или вольфрама. Эти материалы улучшают приработку элементов и обеспечивают их высокую износо- и термостойкость.

Охлаждение ЦПГ

При работе двигателя выделяется огромное количество тепла. Например, температура сгоревших газов может достигать +2000 °C. Именно поэтому цилиндро-поршневая группа нуждается в эффективном охлаждении.

В современных двигателях система охлаждения может быть жидкостной или воздушной. В первом случае цилиндры ДВС покрыты снаружи большим количеством специальных ребер, которые охлаждаются искусственно созданным или встречным потоком воздуха.

Жидкостное охлаждение подразумевает охлаждение цилиндров при помощи охлаждающей жидкости, которая циркулирует в толще блока снаружи цилиндров. Нагретые элементы отдают часть тепла ОЖ, которая затем попадает в радиатор, охлаждается и заново поступает к цилиндрам.

Как работает охлаждение?

Система охлаждения в большинстве автомобилей состоит из радиатора и водяного насоса. Вода циркулирует через проходы (каналы) вокруг цилиндров, а затем проходит через радиатор, чтобы тот её максимально охладил. Однако, существуют такие модели автомобилей (в первую очередь Volkswagen Beetle (Жук)), а также большинство мотоциклов и газонокосилок, которые имеют двигатель с воздушным охлаждением. Вы вероятно, видел такие двигатели с воздушным охлаждением, сбоку которых расположены эдакие плавники — ребристая поверхность, украшающие снаружи каждый цилиндр, чтобы помочь рассеять тепло.

Воздушное охлаждение делает двигатель легче, но горячее, и как правило, уменьшается срок службы двигателя и общая производительность. Так что теперь Вы знаете, как и почему Ваш двигатель остаётся не перегретым.

Система смазки цилиндров

Если внутри цилиндра отсутствует смазочный материал, поршень будет заклинивать, что со временем приведет к поломке двигателя. Для удержания моторного масла на внутренних поверхностях цилиндров на них наносят микросетку при помощи хонингования.

Благодаря этому на стенках всегда находится некоторое количество масла, что снижает трение между поршнем и цилиндром, а также способствует отведению излишков тепла внутри ЦПГ.

Неисправности при эксплуатации

Даже, если эксплуатация автомобиля была правильной и все жидкости менялись вовремя, со временем все равно могут возникнуть проблемы с цилиндро-поршневой группой. Их основная причина заключается в сложных условиях работы ЦПГ.

Высокие нагрузки и температуры приводят к:

Деформации посадочных мест под гильзу

Разрушению, залеганию, закоксовыванию колец

Задирам на юбках поршней из-за сужения зазора между поршнем и цилиндром

Возникновению пробоин, трещин, сколов на рабочих поверхностях цилиндров

Оплавлению или прогару днища поршней

Различным деформациям на теле поршней

Эти и другие неисправности ЦПГ неизбежно возникают при перегреве ДВС, который может быть вызван неисправностью термостата, помпы или разгерметизацией системы охлаждения, сбоями в работе вентилятора охлаждения радиатора, самого радиатора или его датчика.

Определить проблемы в работе цилиндро-поршневой группы можно отметив увеличение расхода масла, ухудшение запуска двигателя, снижение мощности, возникновение стука и шума при работе ДВС. Подобные моменты не следует игнорировать, так как неисправности в ЦПГ неизбежно приведут к дорогостоящему ремонту.

Точно определить состояние поршней и цилиндров позволяет разборка ЦПГ, а также осмотр других систем автомобиля, например, воздушного фильтра. Помимо этого, в ходе диагностики производится замер компрессии в цилиндрах, берутся пробы масла из картера и т.п.

Ресурс ЦПГ зависит от типа двигателя, его режима эксплуатации, сервисного обслуживания и других параметров. В среднем для отечественных автомобилей он составляет около 200 тыс. км, для иномарок – до 500 тыс. км. Существуют так называемые «двигатели-миллионники», ресурс которых может превышать 1 млн. км пробега.

Ремонт цилиндро-поршневой группы двигателя включает в себя замену компрессионных и маслосъемных колец, восстановление и расточку цилиндров, установку новых шатунов и поршней.

Износ цилиндров определяется при помощи специального прибора – индикаторного нутрометра. Сколы и трещины на стенках заваривают или заделывают эпоксидными пастами.

Новые поршни подбираются по массе и диаметру к гильзам, а поршневые пальцы – к втулкам верхних головок шатунов и поршням. Шатуны предварительно проверяют на предмет повреждений и при необходимости восстанавливают или заменяют.

Источник

Устройство и принцип работы двигателя внутреннего сгорания

Для того, чтобы понять принцип работы ГРМ, нужно иметь некоторые представления о самом двигателе и его строении. Давайте разберемся со всем более подробно:

В устройстве двигателя поршень является ключевым элементом рабочего процесса. Поршень выполнен в виде металлического пустотелого стакана, расположенного сферическим дном (головка поршня) вверх. Направляющая часть поршня, иначе называемая юбкой, имеет неглубокие канавки, предназначенные для фиксации в них поршневых колец. Назначение поршневых колец – обеспечивать, во-первых, герметичность надпоршневого пространства, где при работе двигателя происходит мгновенное сгорание бензиново-воздушной смеси и образующийся расширяющийся газ не мог, обогнув юбку, устремиться под поршень. Во-вторых, кольца предотвращают попадание масла, находящегося под поршнем, в надпоршневое пространство. Таким образом, кольца в поршне выполняют функцию уплотнителей. Нижнее (нижние) поршневое кольцо называется маслосъемным, а верхнее (верхние) – компрессионным, то есть обеспечивающим высокую степень сжатия смеси.

Когда из карбюратора или инжектора внутрь цилиндра попадает топливно-воздушная или топливная смесь, она сжимается поршнем при его движении вверх и поджигается электрическим разрядом от свечи системы зажигания (в дизеле происходит самовоспламенение смеси за счет резкого сжатия). Образующиеся газы сгорания имеют значительно больший объем, чем исходная топливная смесь, и, расширяясь, резко толкают поршень вниз. Таким образом тепловая энергия топлива преобразуется в возвратно-поступательное (вверх-вниз) движение поршня в цилиндре.

Далее необходимо преобразовать это движение во вращение вала. Происходит это следующим образом: внутри юбки поршня расположен палец, на котором закрепляется верхняя часть шатуна, последний шарнирно зафиксирован на кривошипе коленчатого вала. Коленвал свободно вращается на опорных подшипниках, что расположены в картере двигателя внутреннего сгорания. При движении поршня шатун начинает вращать коленвал, с которого крутящий момент передается на трансмиссию и – далее через систему шестерен – на ведущие колеса.

Технические характеристики двигателя.Характеристики двигателя При движении вверх-вниз у поршня есть два положения, которые называются мертвыми точками. Верхняя мертвая точка (ВМТ) – это момент максимального подъема головки и всего поршня вверх, после чего он начинает движение вниз; нижняя мертвая точка (НМТ) – самое нижнее положение поршня, после которого вектор направления меняется и поршень устремляется вверх. Расстояние между ВМТ и НМТ названо ходом поршня, объем верхней части цилиндра при положении поршня в ВМТ образует камеру сгорания, а максимальный объем цилиндра при положении поршня в НМТ принято называть полным объемом цилиндра. Разница между полным объемом и объемом камеры сгорания получила наименование рабочего объема цилиндра.

Суммарный рабочий объем всех цилиндров двигателя внутреннего сгорания указывается в технических характеристиках двигателя, выражается в литрах, поэтому в обиходе именуется литражом двигателя. Второй важнейшей характеристикой любого ДВС является степень сжатия (СС), определяемая как частное от деления полного объема на объем камеры сгорания. У карбюраторных двигателей СС варьирует в интервале от 6 до 14, у дизелей – от 16 до 30. Именно этот показатель, наряду с объемом двигателя, определяет его мощность, экономичность и полноту сгорания топливо-воздушной смеси, что влияет на токсичность выбросов при работе ДВС. Мощность двигателя имеет бинарное обозначение – в лошадиных силах (л.с.) и в киловаттах (кВт). Для перевода единиц одна в другую применяется коэффициент 0,735, то есть 1 л.с. = 0,735 кВт. Рабочий цикл четырехтактного ДВС определяется двумя оборотами коленчатого вала – по пол-оборота на такт, соответствующий одному ходу поршня. Если двигатель одноцилиндровый, то в его работе наблюдается неравномерность: резкое ускорение хода поршня при взрывном сгорании смеси и замедление его по мере приближения к НМТ и далее. Для того, чтобы эту неравномерность купировать, на валу за пределами корпуса мотора устанавливается массивный диск-маховик с большой инерционностью, благодаря чему момент вращения вала во времени становится более стабильным.

Принцип работы двигателя внутреннего сгорания

Современный автомобиль, чаше всего, приводится в движение двигателем внутреннего сгорания. Таких двигателей существует огромное множество. Различаются они объемом, количеством цилиндров, мощностью, скоростью вращения, используемым топливом (дизельные, бензиновые и газовые ДВС). Но, принципиально, устройство двигателя внутреннего сгорания, похоже. Как работает двигатель и почему называется четырехтактным двигателем внутреннего сгорания? Про внутреннее сгорание понятно. Внутри двигателя сгорает топливо. А почему 4 такта двигателя, что это такое? Действительно, бывают и двухтактные двигатели. Но на автомобилях они используются крайне редко. Четырехтактным двигатель называется из-за того, что его работу можно разделить на четыре, равные по времени, части. Поршень четыре раза пройдет по цилиндру – два раза вверх и два раза вниз. Такт начинается при нахождении поршня в крайней нижней или верхней точке. У автомобилистов-механиков это называется верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ).

Первый такт — такт впуска

Первый такт, он же впускной, начинается с ВМТ (верхней мертвой точки). Двигаясь вниз, поршень, всасывает в цилиндр топливовоздушную смесь. Работа этого такта происходит при открытом клапане впуска. Кстати, существует много двигателей с несколькими впускными клапанами. Их количество, размер, время нахождения в открытом состоянии может существенно повлиять на мощность двигателя. Есть двигатели, в которых, в зависимости от нажатия на педаль газа, происходит принудительное увеличение времени нахождения впускных клапанов в открытом состоянии. Это сделано для увеличения количества всасываемого топлива, которое, после возгорания, увеличивает мощность двигателя. Автомобиль, в этом случае, может гораздо быстрее ускориться.

Второй такт — такт сжатия

Следующий такт работы двигателя – такт сжатия. После того как поршень достиг нижней точки, он начинает подниматься вверх, тем самым, сжимая смесь, которая попала в цилиндр в такт впуска. Топливная смесь сжимается до объемов камеры сгорания. Что это за такая камера? Свободное пространство между верхней частью поршня и верхней частью цилиндра при нахождении поршня в верхней мертвой точке называется камерой сгорания. Клапаны, в этот такт работы двигателя закрыты полностью. Чем плотнее они закрыты, тем сжатие происходит качественнее. Большое значение имеет, в данном случае, состояние поршня, цилиндра, поршневых колец. Если имеются большие зазоры, то хорошего сжатия не получится, а соответственно, мощность такого двигателя будет гораздо ниже. Компрессию можно проверить специальным прибором. По величине компрессии можно сделать вывод о степени износа двигателя.

Третий такт — рабочий ход

Третий такт – рабочий, начинается с ВМТ. Рабочим он называется неслучайно. Ведь именно в этом такте происходит действие, заставляющее автомобиль двигаться. В этом такте в работу вступает система зажигания. Почему эта система так называется? Да потому, что она отвечает за поджигание топливной смеси, сжатой в цилиндре, в камере сгорания. Работает это очень просто – свеча системы дает искру. Справедливости ради, стоит заметить, что искра выдается на свече зажигания за несколько градусов до достижения поршнем верхней точки. Эти градусы, в современном двигателе, регулируются автоматически «мозгами» автомобиля. После того как топливо загорится, происходит взрыв – оно резко увеличивается в объеме, заставляя поршень двигаться вниз. Клапаны в этом такте работы двигателя, как и в предыдущем, находятся в закрытом состоянии.

Четвертый такт — такт выпуска

Четвертый такт работы двигателя, последний – выпускной. Достигнув нижней точки, после рабочего такта, в двигателе начинает открываться выпускной клапан. Таких клапанов, как и впускных, может быть несколько. Двигаясь вверх, поршень через этот клапан удаляет отработавшие газы из цилиндра – вентилирует его. От четкой работы клапанов зависит степень сжатия в цилиндрах, полное удаление отработанных газов и необходимое количество всасываемой топливно-воздушной смеси.

После четвертого такта наступает черед первого. Процесс повторяется циклически. А за счет чего происходит вращение – работа двигателя внутреннего сгорания все 4 такта, что заставляет поршень подниматься и опускаться в тактах сжатия, выпуска и впуска? Дело в том, что не вся энергия, получаемая в рабочем такте, направляется на движение автомобиля. Часть энергии идет на раскручивание маховика. А он, под действием инерции, крутит коленчатый вал двигателя, перемещая поршень в период «нерабочих» тактов.

Газораспределительный механизм

Газораспределительный механизм (ГРМ) предназначен для впрыска топлива и выпуска отработанных газов в двигателях внутреннего сгорания. Сам механизм газораспределения делится на нижнеклапанный, когда распределительный вал находится в блоке цилиндров, и верхнеклапанный. Верхнеклапанный механизм подразумевает нахождение распредвала в головке блока цилиндров (ГБЦ). Существуют и альтернативные механизмы газораспределения, такие как гильзовая система ГРМ, десмодромная система и механизм с изменяемыми фазами. Для двухтактных двигателей механизм газораспределения осуществляется при помощи впускных и выпускных окон в цилиндре. Для четырехтактных двигателей самая распространенная система верхнеклапанная, о ней и пойдет речь ниже.

Устройство ГРМ В верхней части блока цилиндров находится ГБЦ (головка блока цилиндров) с расположенными на ней распределительным валом, клапанами, толкателями или коромыслами. Шкив привода распредвала вынесен за пределы головки блока цилиндров. Для исключения протекания моторного масла из-под клапанной крышки, на шейку распредвала устанавливается сальник. Сама клапанная крышка устанавливается на масло- бензо- стойкую прокладку. Ремень ГРМ или цепь одевается на шкив распредвала и приводится в действие шестерней коленчатого вала. Для натяжения ремня используются натяжные ролики, для цепи натяжные «башмаки». Обычно ремнем ГРМ приводится в действие помпа водяной системы охлаждения, промежуточный вал для системы зажигания и привод насоса высокого давления ТНВД (для дизельных вариантов). С противоположной стороны распределительного вала посредством прямой передачи или при помощи ремня, могут приводиться в действие вакуумный усилитель, гидроусилитель руля или автомобильный генератор.

Распредвал представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с рабочими тактами двигателя.

Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных. Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей. Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.

Принцип работы ГРМ Весь процесс газораспределения сводится к синхронному вращению коленчатого вала и распределительного вала. А так же открыванию впускных и выпускных клапанов в определенном месте положения поршней. Для точного расположения распредвала относительно коленвала используются установочные метки. Перед одеванием ремня газораспределительного механизма совмещаются и фиксируются метки. Затем одевается ремень, «освобождаются» шкивы, после чего ремень натягивается натяжным(и) роликами. При открывании клапана коромыслом происходит следующее: распредвал кулачком «наезжает» на коромысло, которое нажимает на клапан, после прохождения кулачка, клапан под действием пружины закрывается. Клапаны в этом случае располагаются v-образно. Если в двигателе применены толкатели, то распредвал находится непосредственно над толкателями, при вращении, нажимая своими кулачками на них. Преимущество такого ГРМ малые шумы, небольшая цена, ремонтопригодность. В цепном двигателе весь процесс газораспределения тот же, только при сборке механизма, цепь одевается на вал совместно со шкивом.

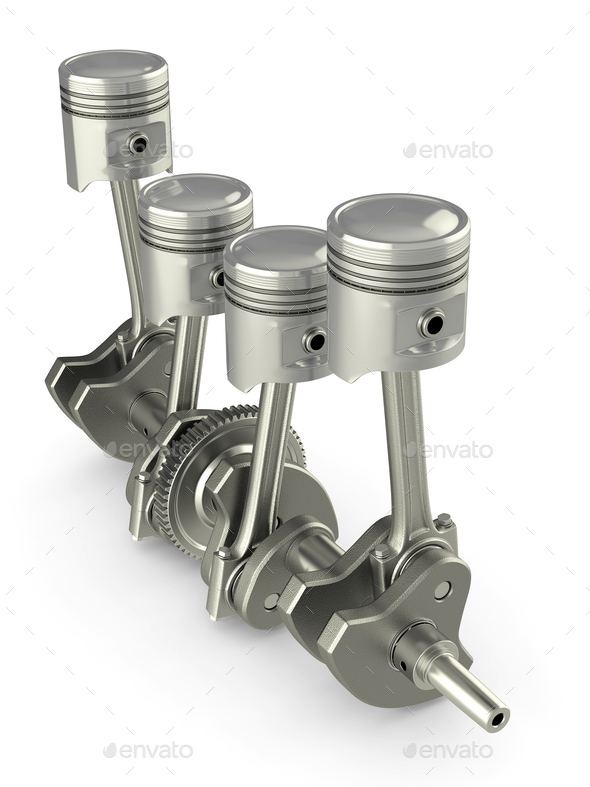

Кривошипно-шатунный механизм

Кривошипно-шатунный механизм (далее сокращенно – КШМ) – механизм двигателя. Основным назначением КШМ является преобразование возвратно-поступательных движений поршня цилиндрической формы во вращательные движения коленчатого вала в двигателе внутреннего сгорания и, наоборот.

Устройство КШМ

Поршень

Поршень имеет вид цилиндра, изготовленного из сплавов алюминия. Основная функция этой детали заключается в превращении в механическую работу изменение давления газа, или наоборот, – нагнетание давления за счет возвратно-поступательного движения. Поршень представляет собой сложенные воедино днище, головку и юбку, которые выполняют совершенно разные функции. Днище поршня плоской, вогнутой или выпуклой формы содержит в себе камеру сгорания. Головка имеет нарезанные канавки, где размещаются поршневые кольца (компрессионные и маслосъемные). Компрессионные кольца исключают прорыв газов в картер двигателя, а поршневые маслосъемные кольца способствуют удалению излишков масла на внутренних стенках цилиндра. В юбке расположены две бобышки, обеспечивающие размещение соединяющего поршень с шатуном поршневого пальца.

Шатун

Изготовленный штамповкой или кованый стальной (реже – титановый) шатун имеет шарнирные соединения. Основная роль шатуна состоит в передаче поршневого усилия к коленчатому валу. Конструкция шатуна предполагает наличие верхней и нижней головки, а также стержня с двутавровым сечением. В верхней головке и бобышках находится вращающийся («плавающий») поршневой палец, а нижняя головка – разборная, позволяя, тем самым, обеспечить тесное соединение с шейкой вала. Современная технология контролируемого раскалывания нижней головки позволяет обеспечить высокую точность соединения ее частей.

Коленчатый вал

Изготовленный из стали или чугуна высокой прочности коленчатый вал состоит из шатунных и коренных шеек, соединенных щеками и вращающихся в подшипниках скольжения. Щеки создают противовес шатунным шейкам. Основная функция коленчатого вала состоит в восприятии усилия от шатуна для преобразования его в крутящий момент. Внутри щек и шеек вала предусмотрены отверстия для подачи под давлением масла системой смазки двигателя.

Маховик

Маховик устанавливается на конце коленчатого вала. На сегодняшний день находят широкое применение двухмассовые маховики, имеющие вид двух, упруго соединенных между собой, дисков. Зубчатый венец маховика принимает непосредственное участие в запуске двигателя через стартер.

Блок и головка цилиндров

Блок цилиндров и головка блока цилиндров отливаются из чугуна (реже – сплавов алюминия). В блоке цилиндров предусмотрены рубашки охлаждения, постели для подшипников коленчатого и распределительного валов, а также точки крепления приборов и узлов. Сам цилиндр выполняет функцию направляющей для поршней. Головка блока цилиндра располагает в себе камеру сгорания, впускные-выпускные каналы, специальные резьбовые отверстия для свечей системы зажигания, втулки и запрессованные седла. Герметичность соединения блока цилиндров с головкой обеспечены прокладкой. Кроме того, головка цилиндра закрыта штампованной крышкой, а между ними, как правило, устанавливается прокладка из маслостойкой резины.

В целом, поршень, гильза цилиндров и шатун формируют цилиндр или цилиндропоршневую группу кривошипно-шатунного механизма. Современные двигатели могут иметь до 16 и более цилиндров.

Порядок работы двигателя

Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.

Если же мотор 4-тактный, V-образный, 6-цилиндровый, рядный, рабочий цикл такого двигателя также проходит за 2 полных оборота коленвала или 720 градусов, однако чередование тактов осуществляется через 120 градусов. Рабочий цикл рядного 8-цилиндрового V-образного мотора получает чередование тактов через 90 градусов.

Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.

Объем цилиндра

Теорема 2

Объем цилиндра определяется как произведение площади основания цилиндра на его высоту.

Доказательство.

Рассмотрим цилиндр с радиусом $r$ и высотой $h$. Найдем ее объем $V$. Для этого сначала впишем в нее правильную $n-$угольную призму, в которую впишем еще один цилиндр. Пусть радиус второго цилиндра равняется $r’$, а её объем равен $V’$ (рис. 4).

Лень читать?

Задай вопрос специалистам и получи ответ уже через 15 минут!

Примеры расположения цилиндров двигателей

Порядок работы с входящими документами а — четырехлистный V образный шести цилиндровый; б — четырехтактный V образный восьми цилиндровый; в— четырехтактный рядный четырех цилиндровый; г — четырехтактный рядный шести цилиндровый.

Одноцилиндровый четырехтактный двигатель

имеет значительную неравномерность вращения коленчатого вала, которая вызвана тем, что за два оборота коленчатого вала только в течение одного полуоборота коленчатый вал вращается вследствие давлении газов, а три полуоборота — за счет энергии, накопленной маховиком. Причем во время рабочего хода вращение коленчатого вала ускоренное, а во время подготовительных ходов — замедленное, что вызывает повышенную вибрацию двигателя, которая может быть лишь частично уменьшена вследствие значительного момента инерции маховика.

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Сколько бывает цилиндров у двигателей?

Большинству из нас хорошо знакомы четырехцилиндровые автомобильные двигатели. Все дело в том, что во многих автомобилях под капотом стоит классический двигатель с четырьмя цилиндрами. Да, конечно, в автомобилях также можно встретить сегодня и 3-, и 6-цилиндровые моторы. Реже в наши дни можно встретить 8- и 10- или 12-цилиндровые силовые агрегаты. Но известно ли вам, каков предел количества цилиндров для двигателей? Все ли двигатели знаете, начиная от одноцилиндровых, а также знакомы ли с теми транспортными средствами, где они используются? Сегодня мы расскажем вам подробно об этом.

Принцип работы дизельного мотора

Рабочий цикл дизеля отличается от атмосферного по способу смесеобразования и воспламенения. Вместо готовой смеси в камеру сгорания подается воздух. За счет сжатия температура в ЦПГ дизельного двигателя увеличивается. Затем происходит подача топлива через форсунки.

Из-за высокой температуры и давление в цилиндрах дизельного агрегата дизтопливо самовоспламеняется — происходит рабочий ход. Рабочий ход заканчивается выхлопом отработанных газов.

Начало нумерация

Единого стандарта для определения нумерация цилиндров не существует. Поэтому как считаются цилиндры в двигателе нужно смотреть в технической инструкции к транспортному средству.

На нумерацию цилиндров в двигателе влияют следующие факторы:

Для тех, кто задумал провести обслуживание необходимо знать, как проверить цилиндры двигателя. Где первый цилиндр двигателя можно определить по нескольким факторам:

Сколько цилиндров в двигателе, метод установки зависит от завода изготовителя. Некоторые производители используют вариант обратной нумерации, при котором счет начинается со стороны салона. В автопроизводителей французских марок подсчет начинается от коробки передач или в зависимости от стороны крутящего момента.

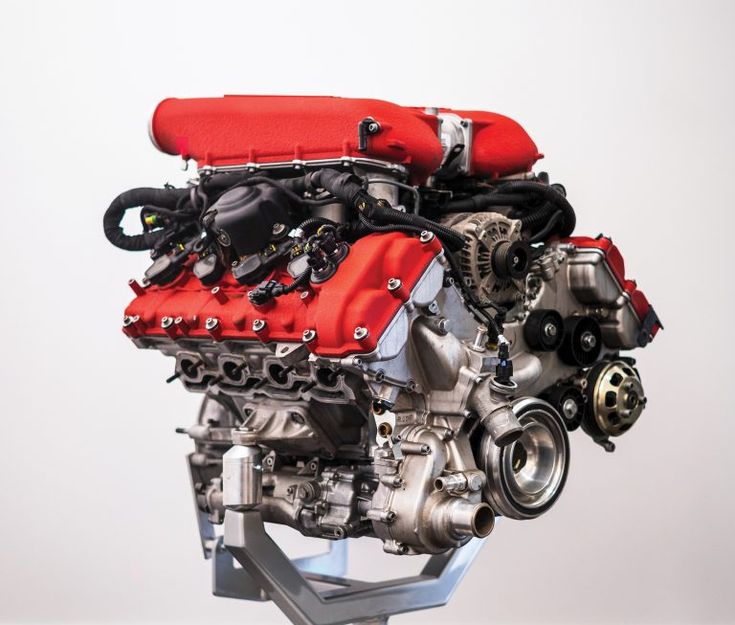

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Статья по теме: Признаки, причины и последствия перегрева двигателя автомобиля

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Ремонт узлов автомобиля

Устройство блока цилиндров состоит из деталей, которые функционируют в агрессивных условиях, поэтому часто подвергаются поломке и износу.

Восстановление блока цилиндров двигателя состоит из таких операций:

№ работ	Выполняемые операции	Техническое оснащение.
1	Шлифовка поверхности упор подшипников коленчатого вала	Вертикально-фрезерный станок
2	Замена стертых втулок распредвала	Устройство для запрессовки
3	Восстановление резьбовых отверстий	Сверленое оснащение, набор сверл, лерка, плашка
4	Выпрессовка штифтов крепления	Специальный пресс
5	Расточка, ремонт крышки ЦПГ двигателя. Регулировка по плоскости, установка по отверстиям	Вертикально-фрезерный станок
6	Обработка корпуса под гильзы и расточка под упорные кромки	Вертикально-расточной станок
7	Расточка посадочных мест коренных подшипников	Горизонтально-расточной станок
8	Газо-термическое напыление на обработанные гнезда подшипников	Специальное технологическое оснащение
9	Двухконтурная расточка корпуса	Хонинговальный станок
10	Мойка мотора и прочистка масляных каналов	Оборудование для струйной мойки деталей.
11	Покраска блока	Краскопульт. Компрессор.

Ремонтирование блока цилиндров двигателя заканчивается контрольным осмотром на проверочной плите. С помощью щупа и индикаторных приспособлений проверяется жесткость установки и соосность крепления узлов в блоке цилиндров двигателя. После восстановление корпуса цилиндров двигателя проводится испытание на герметичность.

Сборка ГБЦ

Ремонт головки блока цилиндра двигателя выполняется по таким причинам:

Дефектовка деталей головки блока цилиндров двигателя

Восстановить дефекты можно следующими действиями:

Послеремонтный контроль

После дефектовки головка блока цилиндров проходит покраску, проверяется давление в цилиндре.

Показатель, который указывает на эффективную работоспособность деталей устройства блока цилиндров двигателя — это компрессия.

Какое давление в цилиндрах двигателя разных марках.

Завершающий этап, покраска

Прежде чем покрасить блок цилиндров двигателя необходимо провести подготовительные операции, которые состоят из таких пунктов:

Головка блока цилиндров красится отдельно, чтобы не забились воздушные и масляные каналы.

Работа цилиндров не зависит от покраски, но она важна для защиты блока от загрязнения.

Чем покрасить мотор зависит от финансовых возможностей. Интернет магазины предлагают большое разнообразие средств, которыми можно обработать поверхность деталей после ремонта блока и цилиндров двигателя.

технологически является самой простой по конструкции и при рядной компоновке блок самый тяжёлый, зато ремонт или восстановление блока и постелей блока не представляет трудностей. Рядное расположение цилиндров очень распространённо в крупных судовых дизельных двигателях, где ключевым является удобство обслуживания.

имеет два варианта компоновки блока — со смещением левого и правого блоков между собой (рядом стоящие шатуны на шейке), либо без смещения (прицепной шатун, неравные степени сжатия на левом и правом блоках). Эти варианты нашли свое применение в автомобилестроении.

W-образный и звездообразный двигатели

имеют ещё более компактный блок цилиндров и укороченный вал. Вес такого блока двигателя ниже, но он менее жёсткий и более сложный в ремонте. Звездообразные нашли свое применение на некоторых типах вертолётов. Стоимость таких двигателей очень высокая.

Блок имеет три основных размера:

диаметр цилиндра, ход поршня, количество цилиндров (характеристики двигателя).

Блок цилиндров должен иметь достаточно высокую жёсткость, чтобы избежать овализации цилиндров и задира поршней выше допустимых пределов.

Блок цилиндров

Представляет собой цельноотлитую деталь, объединяющей цилиндры двигателя. На нем располагаются опорные поверхности для установки коленчатого вала, а к верхней части, как правило, крепится головка блока цилиндров.

Цилиндры в блоке делаются либо отлитыми заедино с блоком, либо представляют собой отдельные сменные втулки.

Также, блок отрабатывает еще, не менее важную, функцию — по отверстия в блоке под давлением подается масло для смазки.

Внутренние стенки цилиндров служат направляющими для поршней во время их перемещения.

3-х цилиндровый

В таких двигателях всего 3 цилиндра и порядок работы самый простой: 1-2-3. Запомнить легко, и работает быстро.

Схема расположения кривошипов на коленвале выполнена в виде звёздочки, они расположены под углом 120° друг к другу. Вполне возможно применить схему 1-3-2, но производители не стали этого делать. Так что единственной последовательностью работы трёхцилиндрового двигателя является последовательность 1-2-3. Для уравновешивания моментов от сил инерции на таких двигателях применяется противовес.

Где проводить ремонт поршневой группы

В автосервисе ремонт поршневой группы двигателей стоит не дешево, поэтому многие автовладельцы обращаются к местным «кулибиным», которые разворачивают свои мини автомастерские в гаражных кооперативах.

В данном случае люди полагаются на отзывы об мастере, ну а дальше уже как повезет.

Автосервисы же стараются держать опытных мотористов, которые могут провести ремонт двигателя любой сложности.

Как правило они:

знают все нюансы в своей работе;
быстро определяют причину поломки;
меняют только те детали, которые реально нуждаются в замене;
на профессиональном уровне восстанавливают работоспособность силового агрегата в короткие сроки;
дают гарантию на свои работы.

Грамотный ремонт ДВС – это залог здоровья «сердца» вашего автомобиля, и доверив мотор специалистам, вы можете быть уверены, что он длительное время будет работать бесперебойно и тихо, радовать высокой мощностью и отличной динамикой.

Ну а если ситуация с двигателем не настолько сложная, как описано выше, то можно сделать раскоксовку двигателя.

Это продлит срок работы последнего на несколько тысяч километров.

6-ти цилиндровый

По расположению цилиндров 6-ти цилиндровые двигатели бывают рядными, V-образными и оппозитными. У 6-ти цилиндрового мотора есть много различных схем последовательности работы цилиндров, они зависят от типа блока и применяемого в нём коленвала.

Рядный

Традиционно применяется такой компанией, как БМВ и некоторыми другими компаниями. Кривошипы расположены под углом 120° друг к другу.

Порядок работы может быть трёх видов:

V-образный

Угол между цилиндрами в таких двигателях составляет 75 либо 90 градусов, а угол между кривошипами составляет 30 и 60 градусов.

Последовательность работы цилиндров 6-ти цилиндрового V-образного двигателя может быть следующей:

Оппозитный

6-ти цилиндровые оппозитники встречаются на автомобилях марки Subaru, это традиционная компоновка двигателей для японцев. Угол между кривошипами коленвала составляет 60 градусов.

Последовательность работы двигателя: 1-4-5-2-3-6.

Ремонт блока цилиндров: как это делается

Блок цилиндров на первый взгляд может показаться деталью простой: чугунный корпус с цилиндрами — и только. Однако и здесь есть целый комплекс тонких нюансов: зеркало цилиндра, хон, плоскость плиты — а кривошипно-шатунный механизм добавляет к этому вкладыши, подшипники и кольца, где точность сборки измеряется десятыми долями миллиметра. Сегодня мы разберемся, кто смотрит в зеркало, куда вкладываются вкладыши и почему не стоит гнуть пальцы, а затем отдефектуем блок цилиндров дизельного двигателя Mitsubishi 4М41.

Итак, мы подошли к финишной прямой. В нашем двигателе Mitsubishi 4М41, который проехал полмиллиона километров, после ремонта головки блока цилиндров и цепного привода ГРМ осталось разобраться с кривошипно-шатунным механизмом и блоком цилиндров. К слову, именно по состоянию блока цилиндров озвучивались самые пессимистичные прогнозы — ведь такой пробег не мог не сказаться на геометрических характеристиках. Однако после полной ревизии блока этот двигатель окончательно влюбил в себя нашего мастера.

Кривошипно-шатунный механизм и блок цилиндров

Блок цилиндров — это металлическая корпусная деталь, в которой заключены элементы того самого кривошипно-шатунного механизма, благодаря которому поступательное движение поршней превращается во вращательное движение коленчатого вала. Внутри блока имеются полости, которые при работе мотора заполняются охлаждающей жидкостью — водяная рубашка. Блоки изготавливаются из чугунного или из алюминиевого сплава: сам по себе блок должен быть массивным, потому что воспринимает довольно увесистые ударные нагрузки, передаваемые от поршней. Также не стоит забывать о нагреве, последствия которого необходимо минимизировать.

Сверху блок накрывается головкой блока (ГБЦ), снизу — поддоном картера. В самом блоке располагаются гильзы, внутри которых перемещаются поршни. Внутренняя поверхность гильзы, которая непосредственно контактирует с поршнем, называется зеркалом цилиндра. В нижней части блока имеются «постели» — ложементы, в которые укладывается коленчатый вал, накрываемый крышками. При накрытии постели крышкой образуется отверстие, называемое коренной опорой коленвала.

Важно, чтобы блок цилиндров был достаточно жестким, так как силы, возникающие в процессе работы, пытаются скрутить, изогнуть и разорвать блок — именно поэтому он долгие десятилетия и оставался чугунным. Тренд современности — более легкие блоки цилиндров из алюминиевого сплава, с которыми (как и с облегченными чугунными) применяют интегрированные крышки коренных опор, называемые рамкой лестничного типа.

Итак, получается следующее: в классическом исполнении (как у нас, например) каждая коренная шейка коленчатого вала накрывается отдельной крышкой коренной опоры (ее часто называют бугелем). В рамке лестничного типа все бугели объединены в одну конструкцию, похожую на лестницу — таким образом конструкторы добились значительного повышения жесткости блока цилиндров. Недостатком данного подхода можно назвать стоимость изготовления подобной детали.

Разобравшись с блоком, переходим к движущимся частям — и первыми будут поршни. Они изготавливаются из алюминиевого сплава и конструктивно имеют юбку, днище и бобышки. Юбка — это боковая часть поршня, бобышки — это приливы, в которых выполнено отверстие под поршневой палец, а днище — это плоскость, обращенная непосредственно в камеру сгорания и непосредственно воспринимающая все нагрузки в процессе сжигания топливовоздушной смеси. Интересно, что днище поршня может быть плоским, как стапель краснодеревщика, а может иметь настолько сложную форму, что понять с первого раза, что это поршень, будет тяжело.

Сложность формы поршня, если таковая имеется, тщательно просчитана в угоду улучшению смешивания топлива с воздухом (что часто встречается в бензиновых ДВС с непосредственным впрыском топлива). Если же двигатель работает на дизеле (как наш), в поршне может находиться камера сгорания, а сам он будет значительно массивней своего бензинового собрата.

Поршень устанавливается в цилиндр с определенным зазором (часто 0.2–0.3 мм), потому для его уплотнения предусмотрены поршневые кольца. На современных двигателях поршень опоясывают два компрессионных и одно маслосъемное кольцо. Соединяется поршень с коленчатым валом через шатун — соединительный элемент. Один его конец крепится к поршню через палец, который запрессовывается или просто вставляется и стопорится кольцами в поршне и головке шатуна. Второй конец — разборный: для закрепления на коленвале необходимо установить крышку шатуна и затянуть ее болты или гайки крепления.

И коленвал с блоком, и шатуны с коленвалом контактируют через подшипники скольжения, они же вкладыши. Для дополнительного охлаждения поршней внутри блока могут быть установлены распылители масла, направленные на поршни.

Рядная «шестерка» считается одним из самых уравновешенных двигателей (в плане колебаний). У нас же — рядная «четверка», причем внушительного объема, а потому в блоке цилиндров установлены два балансирных вала, суть работы которых сводится к уменьшению колебаний двигателя.

Что может поломаться

Одни из самых уязвимых деталей двигателя — поршневые кольца: из-за нагара они могут залипнуть в буквальном смысле слова. При этом могут лопнуть сами кольца, а могут и перемычки на поршне, между которыми они установлены. Может, наконец, износиться непосредственно выборка под кольцо в поршне.

С самими поршнями потенциальных проблем меньше, но ситуацию это не облегчает. Самое простое, что может произойти — банальный износ и отклонение от номинального диаметра, полный же «трэш» — это прогорание поршня. Кроме того, возможен износ поршневого пальца и отверстий под палец в бобышках поршня.

С шатуном все еще проще: здесь есть два нюанса, которые проверяют всегда, и два, которые часто игнорируют. Первые — износ втулки малой головки шатуна и износ вкладышей шатунного подшипника, а вторые — величина изгиба и кручения шатуна. Тем не менее, как показывает практика, шатун — один из самых редко заменяемых элементов в двигателе.

Самая распространенная проблема с коленчатым валом — износ рабочих поверхностей, второе по «популярности» место занимают случаи проворота вкладышей. Случается это, когда отсутствует достаточное количество масла в месте контакта, из-за чего коленвал срывает вкладыши подшипников и начинает «весело» вращаться вместе с ними. Это по-настоящему тяжелый случай: при определенном невезении ремонт может стоить замены блока.

Износ упорных колец коленчатого вала — тоже проблема довольно неприятная, хоть и незначительная на первый взгляд. Дело здесь в том, что не выявленный вовремя дефект в будущем может привести к заклиниванию двигателя — ведь на коленвал во время работы действуют силы и в продольном направлении тоже.

Достаточно сместить вал на критическое расстояние — и поршни от перекоса просто заклинит. Стоит заметить, что поломка самого «колена» тоже возможна, хоть для этого и придется постараться.

В самом блоке конструктивно ломаться практически нечему — но это не означает, что с ним не бывает проблем, очень даже наоборот. Самые распространенные — износ цилиндров или коробление контактной поверхности блока с головкой из-за перегрева. Особо нерадивые автовладельцы, впрочем, могут сломать и сам блок цилиндров. Для этого нужно лишь выполнить парочку нехитрых операций: первая — залить в систему охлаждения обычную воду (можно дистиллированную), а вторая — оставить автомобиль на улице на ночь при минус 20°С.

Что измеряют при капремонте

Прежде всего, после разборки измеряют наружный диаметр поршней в строго определенной плоскости (поперек оси пальца) и на заданном расстоянии от поверхности днища поршня. Производитель может изготовлять поршни в нескольких размерах: номинальном и ремонтных — эти данные приведены в технической документации. Если поршень в «номинале» (как это оказалось у нас), проверяют биение шатуна и пальца. Профессионал может засечь неладное, что называется, на ощупь — неопытному же механику придется все-таки выпрессовать палец из поршня и шатуна. После выпрессовки необходимо измерить наружный диаметр пальца и внутренние диаметры втулки шатуна и отверстий в поршне, путем несложной математики вычислить зазор в данной сборке и принять финальное решение об утилизации или дальнейшем применении этого комплекта.

Вооружившись набором плоских щупов, специалисты-механики измеряют зазор между кольцом и выборкой в поршне: если он превышен — поршень отправляется под замену. Так как мы проводим капитальный ремонт, замена колец даже не обсуждается — это само собой разумеющийся факт.

Практически закончив с подвижными элементами, переходим к блоку цилиндров, для обмера которого необходим так называемый нутромер. Это приспособление, предназначенное для измерения внутреннего диаметра с высокой точностью, которая обеспечивается индикатором часового типа. Внутренний диаметр измеряют на трех уровнях и в двух взаимно перпендикулярных плоскостях: это необходимо для наиболее точного понимания величины и характера износа цилиндра. Характер износа в данном случае — величина бочкообразности и овальности цилиндра. Все дело в том, что нагрузка на цилиндр неравномерна, а, следовательно, неравномерен и его износ: ближе к центру величина износа будет расти, а затем снова уменьшаться. Из-за этого цилиндр в профильном разрезе слегка «округляется» и становится похожим на бочку. В свою очередь, поршень давит на цилиндр только в одном направлении, вырабатывая поверхность и превращая ее в овальную. Повторюсь, точность при работе с блоком должна быть предельной — никаких приблизительных размеров существовать просто не может: в технической документации обязательно есть цифры предельно допустимой бочкообразности и овальности цилиндров.

В конце концов, ревизии подвергается и коленчатый вал. У него измеряют диаметры коренных и шатунных шеек и, при необходимости, шлифуют до следующего ремонтного размера, если таковой предусмотрен. При помощи известного нам нутромера измеряются диаметры отверстий коренных опор (с установленными вкладышами, конечно). Затем, имея наружный диаметр шеек и внутренний диаметр опор, определяют масляный зазор: если он превышает допустимый, вкладыши отправляются под замену, а коленвал — на шлифовку. Кроме того, выше мы упоминали об осевом люфте коленвала — разумеется, при дефектовке измеряют и его, и если люфт завышен, заменяют упорные кольца коленвала.

Как ремонтируется блок

Если состояние цилиндров совсем не позволяет продолжить эксплуатацию блока, его отправляют на расточку цилиндров до следующего ремонтного размера. Бывает, что производитель не предоставляет такой роскоши, тогда блок «гильзуют» — восстанавливают гильзованием. Как несложно догадаться, в этом случае существующую гильзу значительно растачивают и впрессовывают в нее еще одну гильзу с внутренним диаметром номинального размера. Однако это решение — уже не очень надежное, и некоторые мастера предсказывают такому двигателю не более 50 тысяч километров потенциального пробега.

Если же блок растачивают, то, разумеется, и поршни с кольцами подбирают соответствующего размера. Шлифовка шеек коленчатого вала уменьшает их размер — а значит, и для них необходимо подобрать вкладыши следующего ремонтного размера. Работу облегчает то, что в техдокументации обычно присутствует размерная сетка подбора вкладышей.

Перед установкой поршней зеркало цилиндра подвергают хонингованию. Это процесс, который не изменяет размера цилиндра, но благодаря которому значительно уменьшается износ трущихся поверхностей. Хонингование — это нанесение небольших рисок на поверхность цилиндра с помощью специальных камней. Необходимо это для того, чтобы на поверхности цилиндра задерживалось моторное масло, увеличивая тем самым ресурс поршневой группы.

Ремонта блока цилиндров двигателя Mitsubishi 4М41

В нашем конкретном случае обошлось без сложных или интересных особенностей ремонта, так как замеры поршней, цилиндров и шеек коленчатого вала показали номинальные размеры.

Мнения наши разделились диаметрально: я немного расстроился, хозяин автомобиля — повеселел, а мастер… ему было все равно. Тем не менее, все мы очередной раз подивились стойкости данного мотора.

Перед разборкой блока и цилиндропоршневой группы мы сняли масляный поддон — и приступили к основной работе. Она свелась к извлечению поршней с шатунами из блока цилиндров. На всякий случай мы отметили номерами каждый поршень в соответствии с номером цилиндра.

После обмера поршней и цилиндров мы пришли к выводу, что коленчатый вал снимать смысла нет, так как биение отсутствует. Кольца все же заменили — да и то только потому, что они были предусмотрительно приобретены владельцем.

Дефекты же в разобранном нами моторе просто отсутствовали: никаких чрезмерных люфтов в сборке шатун-поршень, никаких задиров на шатунных вкладышах… Закончив дефектовку, мы в очередной раз убедились, что дорогое масло себя окупило.

После измерения коробления поверхности блока цилиндров мастер со словами «Ну хоть что-то же надо с ним сделать?!», отправил его на хонинговку цилиндров, а все прочие элементы — на тщательную мойку. После этого начался процесс сборки КШМ (кривошипно-шатунного механизма).

В шатуны и их крышки были установлены новые вкладыши, на поршни установили новые кольца.

Компрессионные кольца необходимо устанавливать в строго определенном направлении, и касается это абсолютно всех двигателей, а потому, чтобы не перепутать их, на поверхности кольца нанесены метки: надпись «ТОР» или иная.

Особенности установки поршневых колец на этом не заканчиваются. Поршневые кольца имеют разрез — ведь, во-первых, кольцо все-таки надо как-то установить на поршень, а во-вторых, компенсировать его тепловое расширение. Разрез этот называется замком кольца. Так вот, при установке колец их замки необходимо развести в разные стороны, чтобы минимизировать прорыв газов.

После выполнения всех вышеперечисленных операций мы нанесли на цилиндры свежее масло, установили на поршень специальное приспособление для обжима колец, четко сориентировали поршень относительно коленвала и блока, и легкими ударами рукояткой молотка установили шатунно-поршневую группу в блок.

Если бы мы разбирали шатунно-поршневую группу, то при ее сборке пришлось бы следить за правильной установкой шатуна относительно поршня — в противном случае может возникнуть чрезмерный износ шатунных шеек коленвала. Нельзя изменять и расположение поршня в цилиндре: это очень важно, так как ось пальца самую малость не совпадает с осью поршня. Если нарушить установку, со временем в двигателе может возникнуть стук. Установив все поршни в блок цилиндров, мы подвели шатуны к шейкам коленчатого вала, установили крышки шатунов и затянули гайки их крепления с определенным моментом затяжки.

Отдельно остановлюсь на подборе прокладки головки блока цилиндров: у всех современных дизельных двигателей необходимо подбирать прокладку ГБЦ по толщине. Толщина эта будет зависеть от величины выступания поршня над поверхностью блока цилиндров. Так, после сборки КШМ каждый из поршней поочередно выводят в ВМТ и с помощью индикатора часового типа на стойке измеряют выступание поршня. Замер выполняют в двух противоположных точках поршня, потом вычисляют среднее арифметическое и в зависимости от высоты выступания подбирают толщину прокладки. Это — весьма важный момент, не уделив должного внимания которому можно поплатиться скорым прогоранием прокладки.

После установки всех и вся в блок цилиндров, мы накрыли его снизу масляным поддоном, предварительно тщательно очистив оный, промыв и высушив. Непосредственно перед установкой поддона на его поверхность нанесли специальный герметик и в течение 15 минут после нанесения установили поддон на блок, затянув болты крепления с необходимым моментом затяжки.

Ремонт завершен!

На этом ремонт нашего мотора был завершен — пожалуй, нам удалось описать его в мельчайших подробностях. Вместо вывода можно было бы составить оду моторному маслу, но мы ограничимся малым, сказав очевидное: следите за тем, что льете в системы двигателя. Это, разумеется, не решит абсолютно всех потенциальных проблем вроде перегрева или перегрузки, но определенно поможет мотору прожить более долгую и счастливую жизнь.

Опрос

Приходилось ли вам ремонтировать блок цилиндров на своем автомобиле?

Ваш голос

Всего голосов:

Роль цилиндра и поршня в двигателе автомобиля

Что такое цилиндр и поршень?
Из чего изготавливают цилиндры и поршни?
Охлаждение ЦПГ
Система смазки цилиндров
Неисправности при эксплуатации

В данной статье мы подробно рассмотрим пару «цилиндр-поршень»: конструкцию, функции, условия их работы, а также проблемы, которые могут возникнуть при эксплуатации ЦПГ.

Что такое цилиндр и поршень?

Палец поршня может устанавливаться следующим образом:

Свободный ход в бобышках поршня и головке шатуна (плавающие пальцы)
Вращение в бобышках поршня и фиксация в головке шатуна
Вращение в головке шатуна и фиксация в бобышках поршня

Турбовентиляторный двигатель

Турбовентиляторный двигатель — это что вроде компромисса между турбореактивным и турбовинтовым. Он работает как турбореактивный, но есть одна особенность: турбинный вал вращает внешний вентялятор, который имеет больше лопастей и крутится быстрее пропеллера. Это помогает данному двигателю оставаться эффективным на больших высотах, где воздух рязряжен.

Источники: www.animatedengines.com

Ultimate Visual Dictionary, DK Publishing Inc., 1999
Building the Atkinson Cycle Engine, Vincent Gingery, David J Gingery Publishing, 1996
The Stirling Engine Manual, James G. Rizzo, Camden Miniature Steam Services, 1995
Modern Locomotive Construction, J. G. A. Meyer, 1892, reprinted by Lindsay Publications Inc., 1994
Five Hundred and Seven Mechanical Movements, Henry T. Brown, 1896, reprinted by The Astragal Press, 1995
Model Machines/Replica Steam Models, Marlyn Hadley, Model Machine Co., 1999
Air Board Technical Notes, RAF Air Board, 1917, reprinted by Camden Miniature Steam Services, 1997
Internal Fire, Lyle Cummins, Carnot Press, 1976
Toyota Web site Prius specifications
Steam and Stirling Engines you can build, book 2, various authors, Village Press, 1994
Knight’s New American Mechanical Dictionary, Supplement Edward H. Knight, A.M., LL. D., Houghton, Mifflin and Company, 1884
Thomas Newcomen, The Prehistory of the Steam Engine L. T. C. Rolt, David and Charles Limited, 1963
An Introduction to Low Temperature Differential Stirling Engines James R. Senft, Moriya Press, 1996
An Introduction to Stirling Engines James R. Senft, Moriya Press, 1993

UPD:

Добавил двигатели Ванкеля и CO2, они мне показались наиболее интересными и практически полезными.
UPD2:
Добавил описание целого семейства реактивных двигателей: ракетный, турбореактивный, турбовинтовой, турбовентиляторный.

Из чего изготавливают цилиндры и поршни?

Материалы, используемые при производстве деталей ЦПГ, должны обладать высокой механической прочностью, хорошей теплопроводностью, малой плотностью, незначительным коэффициентом линейного расширения, антифрикционными и антикоррозионными свойствами.

Некоторые производители автокомпонентов для снижения потерь на трение покрывают боковую поверхность поршней специальными материалами на основе графита или дисульфида молибдена. Однако со временем заводское покрытие разрушается и ему требуется восстановление.

Одним из самых эффективных средств для восстановления антифрикционного слоя или нанесения материала на новые поршни является покрытие поршней MODENGY для деталей ДВС. Состав на основе высокоочищенного дисульфида молибдена и графита имеет практичную аэрозольную упаковку с оптимальными параметрами распыления.

Материал равномерно наносится на юбки поршней, не требует высоких температур для полимеризации и создает на поверхности сухую смазочную пленку, которая в течение длительного времени снижает износ и препятствует образованию задиров.

Для подготовки поверхностей перед нанесением покрытия рекомендуется провести их обработку Специальным очистителем-активатором MODENGY. Он убирает все загрязнения с деталей и обеспечивает прочное сцепление покрытия с основанием.

Как происходит нумерация на разных моторах?

В двигателях американского производства бывает два варианта расположения цилиндров. У четырехрядных или шестирядных моторов первый главный цилиндр может располагаться от радиатора, а все остальные нумеруются в направлении салона. Второй вариант нумерации предполагает расположение главного цилиндра ближе к салону. У многоцилиндровых двигателей расположение первого цилиндра обычно приходится на ближний ряд салона со стороны водителя. Следом за ним идут нечетные цилиндры. Четные располагаются со стороны радиатора авто. На французском автотранспорте также может быть два варианта расположения цилиндров. Первый из них — это нумерация со стороны коробки переключения передач. Во втором варианте главный цилиндр располагается с правого полубока со стороны крутящего момента. Любой автомобилист не должен пренебрегать данной информацией. Перед выполнением ремонта знать точно нумерацию цилиндров очень полезно. Информацию об этом также можно найти на различных автомобильных форумах.

Подробнее о нумерации цилиндров мотора будет рассказано в этом видеоматериале:

Источник

Охлаждение ЦПГ

Хонингование

Обработка отверстий в различных деталях в том числе в деталях двигателя (отверстий блоков цилиндров, гильз цилиндров, отверстий кривошипной и поршневой головок шатунов, отверстий шестерен) и т. д. При обработке хонингованием обеспечивается стабильное получение точных отверстий и требуемых параметров шероховатости обработанной поверхности. Зеркало цилиндров должно иметь не совсем гладкую поверхность, так как масло будет стекать и не оставатся между парой трения, что будет приводить к износу, поэтому делается как бы меленькая насечка. В ней остаються частички масла , которые обеспечивают хорошую работу цилиндр-поршень и приводит к увеличению ресурса деталей.

Источник

Система смазки цилиндров

Как происходит нумерация на разных моторах?

Подробнее о нумерации цилиндров мотора будет рассказано в этом видеоматериале:

Неисправности при эксплуатации

Высокие нагрузки и температуры приводят к:

Деформации посадочных мест под гильзу

Разрушению, залеганию, закоксовыванию колец

Задирам на юбках поршней из-за сужения зазора между поршнем и цилиндром

Возникновению пробоин, трещин, сколов на рабочих поверхностях цилиндров

Оплавлению или прогару днища поршней

Различным деформациям на теле поршней

Ремонт цилиндро-поршневой группы двигателя включает в себя замену компрессионных и маслосъемных колец, восстановление и расточку цилиндров, установку новых шатунов и поршней.

Ремонт узлов автомобиля

Восстановление блока цилиндров двигателя состоит из таких операций:

№ работ	Выполняемые операции	Техническое оснащение.
1	Шлифовка поверхности упор подшипников коленчатого вала	Вертикально-фрезерный станок
2	Замена стертых втулок распредвала	Устройство для запрессовки
3	Восстановление резьбовых отверстий	Сверленое оснащение, набор сверл, лерка, плашка
4	Выпрессовка штифтов крепления	Специальный пресс
5	Расточка, ремонт крышки ЦПГ двигателя. Регулировка по плоскости, установка по отверстиям	Вертикально-фрезерный станок
6	Обработка корпуса под гильзы и расточка под упорные кромки	Вертикально-расточной станок
7	Расточка посадочных мест коренных подшипников	Горизонтально-расточной станок
8	Газо-термическое напыление на обработанные гнезда подшипников	Специальное технологическое оснащение
9	Двухконтурная расточка корпуса	Хонинговальный станок
10	Мойка мотора и прочистка масляных каналов	Оборудование для струйной мойки деталей.
11	Покраска блока	Краскопульт. Компрессор.

Сборка ГБЦ

Ремонт головки блока цилиндра двигателя выполняется по таким причинам:

Дефектовка деталей головки блока цилиндров двигателя

Восстановить дефекты можно следующими действиями:

Послеремонтный контроль

После дефектовки головка блока цилиндров проходит покраску, проверяется давление в цилиндре.

Какое давление в цилиндрах двигателя разных марках.

Завершающий этап, покраска

Головка блока цилиндров красится отдельно, чтобы не забились воздушные и масляные каналы.

Работа цилиндров не зависит от покраски, но она важна для защиты блока от загрязнения.

W-образный и звездообразный двигатели

Блок имеет три основных размера:

диаметр цилиндра, ход поршня, количество цилиндров (характеристики двигателя).

Создание автоматического цилиндра

Создание автоматического цилиндра
Создание автоцилиндра
Кнопка автоматического цилиндра
Автоматическая опция цилиндра позволяет определить размер цилиндра. Этот тип измерения особенно полезно, когда для частичного цилиндры. Минимальное количество ударов, необходимое для измерения автоматического цилиндра шесть.
Чтобы получить доступ к опции «Цилиндр», доступ к диалоговому окну Auto Feature для цилиндра (Вставка | Элемент | Авто | Цилиндр).
Диалоговое окно
Auto Feature — Цилиндр
Имейте в виду, что некоторые комбинации точек (например, два ряда из трех равноотстоящих точек или двух рядов из четырех равноотстоящих точек) приводит к множеству способов построения или измерения цилиндра.
Следовательно, Алгоритм наилучшего соответствия PC-DMIS может построить или измерить цилиндр, используя неожиданное решение. Для достижения наилучших результатов используйте шаблон точек, устраняет нежелательные решения для измеренных или построенных цилиндров.
При открытом диалоговом окне используйте один из этих методов. для создания функции.
Использование данных поверхности на экране
Для создания цилиндра с использованием данных поверхности:
Из графических режимов панели инструментов, щелкните значок Surface Mode ().

Поместите указатель мыши (снаружи или внутри нужный цилиндр).
Щелкните один раз по поверхности рядом с цилиндром. PC-DMIS выделяет выбранный цилиндр. В диалоговом окне отображается центральную точку и диаметр из данных САПР выбранного цилиндра. Он выбирает конец цилиндра, ближайший к тому месту, где вы щелкнули. модель детали.
Определите длину цилиндра, задав Начальная глубина и окончание Глубина в свойствах пути контакта на вкладке Probe Toolbox.
Внесите любые другие изменения в диалоговое окно поле и вкладку «Свойства пути контакта» Probe Toolbox по мере необходимости.
Щелкните Создать кнопка.
Использование данных поверхности с КИМ
Для создания цилиндра с использованием данных поверхности с ШМ:

Сделайте три удара по отверстию или шпильке.
Переместить зонд на другую глубину
Получите три дополнительных удара. ПК-DMIS прокалывает поверхность CAD, ближайшая к месту касания зонда.
Отображаемые значения X, Y, Z отражают ближайший CAD цилиндр, а не фактические попадания. I, J, K отражают нормаль к поверхности вектор. Если цилиндр CAD не найден, PC-DMIS отображает ближайшую точку и просит вас принять дополнительные удары.
Вы должны выбрать Find Noms опция в списке режимов для этого измерения метод. Дополнительную информацию о номиналах см. в разделе «Режим Список» в документации PC-DMIS Core.
Использование данных каркаса на экране
Данные CAD
Wireframe также можно использовать для создания цилиндра.
Для создания цилиндра с использованием данных каркаса:
Щелкните рядом с нужным проводом на цилиндре. PC-DMIS выделяет выбранный провод и выбирает конец цилиндр, ближайший к тому месту, где вы щелкнули модель детали.
Убедитесь, что выбрана правильная функция.
Подвод датчика всегда перпендикулярен элементу, а также перпендикулярно текущему вектору осевой линии датчика. Диалог поле отображает значение центральной точки и диаметра выбранного цилиндра как только провод был указан.
Если базовый элемент САПР не является цилиндром, кругом, или дуги, для идентификации функции могут потребоваться дополнительные щелчки. Если PC-DMIS не выделяет правильную функцию, попробуйте нажать хотя бы на два дополнительных места на цилиндре.
Без использования данных САПР
Для создания цилиндра без использования данных САПР:
Сделайте три удара по поверхности, чтобы найти плоскость, в которой лежит цилиндр.
Сделайте три удара по отверстию (или по шпильке).
Получите три дополнительных удара на другом уровне.
PC-DMIS рассчитывает цилиндр из листового металла, используя все шесть ударов. Иногда полезно принять удар между двумя уровнями. если PC-DMIS не может определить тип объекта. ПК-DMIS использует данные обо всех измеренных попаданиях до создания кнопка выбрана. X, Y, Z, которые отображаются, являются рассчитанным центром цилиндра (или шпильки).
Ввод данных
Этот метод позволяет ввести нужные значения X, Y, Z, Значения I, J, K для цилиндра.
Введите нужные значения X, Y, Z, I, J, K для функцию в диалоговое окно.
Нажмите «Создать», чтобы вставить функцию в вашу процедуру измерения.
Как определить, сколько цилиндров в вашем автомобиле
Большинство автомобилей имеют четыре, шесть или восемь цилиндров. Если автомобиль имеет четыре цилиндра, так называемый рядный четырехцилиндровый двигатель, все его цилиндры должны располагаться по прямой. Такая конфигурация характерна для автомобилей с объемом двигателя 2,4 литра.
Двигатель автомобиля с шестью цилиндрами называется двигателем V6. Этот двигатель имеет шесть цилиндров и установлен двумя способами: либо под острым углом, либо выполнен так же, как и рядный четырехцилиндровый двигатель, за исключением того, что у него на два цилиндра больше.
Двигатель с восемью цилиндрами называется V8. Его конфигурация аналогична V6, но с двумя дополнительными цилиндрами. Цилиндры на этом типе двигателей являются прямыми восьмерками и установлены справа или слева.
Чтобы определить, сколько цилиндров в вашем автомобиле, необходимо выяснить, сколько проводов свечи зажигания подключено к каждому цилиндру. Как правило, к головке блока цилиндров подходит одна свеча зажигания.
Вот шаги, чтобы узнать:
Подумайте о приобретении OBD Scantool , который покажет подробную статистику о двигателе вашего автомобиля.
Откройте капот вашего автомобиля. Капот автомобиля — это то, что закрывает моторный отсек.
Найдите провода свечей зажигания. Свеча зажигания представляет собой устройство, соединенное с цилиндром и воспламеняющее топливо в движущую силу с помощью электрической искры. Провода расположены либо сверху, либо по бокам двигателя. Общий цвет проводов черный, синий или красный. Каждый провод свечи зажигания подключается к крышке распределителя или головке блока цилиндров, и провода обычно нумеруются. В двигателях V6 или V8 провода свечей зажигания находятся с обеих сторон двигателя.
Подсчитайте количество проводов свечи зажигания. Подсчитав количество свечей зажигания в вашем двигателе, вы получите число, равное количеству цилиндров в вашем автомобиле.
Проверьте, пронумерован ли он. Вы также можете проверить поверхность двигателя, потому что у большинства двигателей цилиндры пронумерованы.

Поршень отвечает за преобразование внутреннего сгорания в движущую силу. Чем больше цилиндров у вашего автомобиля, тем он мощнее и тем плавнее он будет работать.
Также можно с уверенностью сказать, что чем больше цилиндров в вашем автомобиле, тем меньше расход топлива. Из-за использования стенки цилиндра подвержены повреждениям, и чтобы предотвратить это, ваш механик может установить гильзу цилиндра.
Гильзы устанавливаются и устанавливаются путем вставки цилиндра в гильзу и нагревания его блоком двигателя. Когда температура блока цилиндров падает, гильза становится меньше, пока не обхватит цилиндр.
Различия между 4-цилиндровым двигателем и двигателем V6
4-цилиндровые двигатели обычно имеют «прямую» или «рядную» конфигурацию. А 6-цилиндровые двигатели обычно имеют компактную V-образную форму, поэтому их называют двигателями V6.
Двигатели V6 были предпочтительным выбором двигателей для американских производителей автомобилей, потому что они мощные и тихие, но при этом легкие и компактные, чтобы соответствовать большинству конструкций автомобилей.
4-цилиндровый двигатель
Что касается будущего двигателя V6, то в последние годы разница между 4-цилиндровым двигателем и двигателем V6 уменьшилась. Чтобы не отставать от спроса на бензин с большим пробегом и более низким уровнем выбросов, производители автомобилей настойчиво работали над улучшением характеристик двигателей V6.
Большинство современных моделей V6 почти соответствуют стандартам по расходу бензина и выбросам меньших 4-цилиндровых двигателей. Таким образом, с уменьшением разрыва в производительности и эффективности между двумя двигателями решение о покупке 4-цилиндрового двигателя или V6 может сводиться только к стоимости.
В моделях, которые доступны с любым типом двигателя, 4-цилиндровая версия может стоить до 1500 долларов США дешевле, чем V6. Таким образом, независимо от того, какую производительность вы хотите получить от своего автомобиля, 4-цилиндровый двигатель всегда будет бюджетной покупкой.
6-цилиндровый двигатель
Еще одна подсказка: Не рекомендуется устанавливать двигатель V6 на модель автомобиля, изначально созданную для 4-цилиндрового двигателя. Модернизация 4-цилиндрового автомобиля для установки двигателя V6 в большинстве случаев обойдется дороже, чем покупка подержанного приличного автомобиля V6.
Взаимосвязь между количеством цилиндров и эффективностью двигателя автомобиля
Да, количество цилиндров в автомобиле действительно влияет на его характеристики и эффективность.
На рисунке показана конфигурация цилиндров в конфигурации с 2, 3 и 4 цилиндрами
Проверенное временем свидетельство показывает, что 3-цилиндровый двигатель с оппозитным расположением поршней является оптимальной конструкцией с точки зрения замены бензина, особенно по сравнению с 2- или 4-цилиндровым двигателем. конструкция цилиндра. Причина в том, что продолжительность газообмена в двухтактном двигателе составляет около 120 градусов угла поворота коленчатого вала.
В конструкции с 3 цилиндрами процессы продувки выровнены таким образом, что они минимально мешают друг другу и при этом поддерживают достаточный массовый расход, проходящий через цикл, чтобы обеспечить достаточную энергию для турбонагнетателя, чтобы он работал наиболее эффективно для сжатия всасываемый воздух.
Однако в конфигурации с 2 цилиндрами процессы обмена газ/бензин разделены слишком своевременно. Это разделение приводит к тому, что турбокомпрессор теряет энергию в течение цикла, что отрицательно сказывается на эффективности турбины, особенно при более низких нагрузках и оборотах двигателя.
Потеря энергии турбонагнетателя должна компенсироваться нагнетателем с кривошипным приводом, что приводит к снижению теплового КПД тормозов. И наоборот, в 4-цилиндровой конфигурации события замены бензина слишком сильно перекрываются. Это вызывает перекрестную зарядку в тот момент времени, когда горячие выхлопные газы покидают цилиндр.
Прерывание потока выхлопных газов вызывает увеличение содержания остаточных газов и, следовательно, снижение эффективности продувки, что приводит к снижению мощности. Даже при сложной конструкции выпускного коллектора для разделения импульсов связь по корпусу турбины с двойной спиралью будет.
Разделение выхлопной системы на два турбонагнетателя возвращает к проблеме двух цилиндров с утечкой потока энергии по циклу. В то время как варианты с 2, 4 и 5 цилиндрами являются жизнеспособными как часть обширного семейства двигателей, оптимальной является 3-цилиндровая двухтактная конструкция с оппозитными поршнями.
Каков эффект добавления большего количества цилиндров в вашу машину?
Если вы решите добавить больше цилиндров того же размера, эффект будет следующим:
Увеличенная вращательная масса: Дело не только в весе самих поршней. В двигателе теперь больше шатунов, шатунов, кулачков и клапанов, которые можно вращать. Из-за большей массы, которую нужно бросать, ожидается, что двигатель будет работать на более низкой частоте вращения, чем раньше.
Увеличенный объем двигателя: Это не гарантирует увеличения крутящего момента или мощности, поскольку объемный КПД может измениться в лучшую или худшую сторону в зависимости от скорости. Именно здесь изменение таких вещей, как фазы газораспределения и профиль кулачка, может оказать значительное влияние. Кроме того, на цилиндр приходится меньше воздушно-топливной смеси, поэтому существует компромисс между количеством работающих цилиндров и количеством рабочего сока на цилиндр.
Удлиненный коленчатый вал: Это способствует увеличению вращающейся массы, что приводит к снижению частоты вращения двигателя, но есть еще один эффект, который может повлиять на редкий странный двигатель. Более длинный вал имеет меньшую жесткость, что снижает максимальную скорость, на которой двигатель может безопасно работать. Однако большинство ограничений частоты вращения двигателя устанавливаются значительно ниже безопасного предела динамики ротора.
Общие проблемы с двигателем

Могут произойти три основные вещи: плохая топливная смесь, отсутствие компрессии или отсутствие искры. Тем не менее, есть также тысячи мелких вещей, которые могут создать проблемы, но выше приведены три основные причины, по которым ваш автомобиль не заводится. Эти проблемы можно проанализировать с помощью автомобиля 9.0135 кабель/программное обеспечение .

Двигатель или цилиндр являются ключевой функциональной частью автомобиля, потому что это область, которую перемещает поршень. Несколько цилиндров обычно располагаются бок о бок в блоке цилиндров или блоке цилиндров, который часто изготавливают из алюминия или чугуна, прежде чем приступить к точной машинной обработке. Двигатели, скорее всего, будут с гильзами (футерованные более твердым металлом) или без гильз (с износостойким покрытием, таким как никасил). Если двигатель не имеет гильзы, он называется двигателем с основным отверстием.

Мы можем рассчитать смещение цилиндра или рабочий объем, умножив его общую площадь (квадрат половины диаметра цилиндра на число Пи) на площадь, которую проходит поршень внутри цилиндра (т. е. ход поршня). Объем двигателя можно рассчитать, умножив рабочий объем одного цилиндра на количество цилиндров.

Поршень внутри каждого цилиндра удерживается различными металлическими поршневыми кольцами, которые установлены вокруг его наружной части в механически обработанных канавках; обычно два кольца для компрессионного уплотнения и одно для уплотнения масла. Кольца почти соприкасаются со стенками цилиндра (втулочного или безвтулочного), плавая на тонком слое смазочного масла; что необходимо для того, чтобы двигатель не заедал и чтобы стенки цилиндра были гладкими.

В начале срока службы двигателя, в период его первоначальной обкатки или обкатки, необходимы определенные неровности в металлах, чтобы постепенно создавать конгруэнтные канавки, не допуская экстремальных условий эксплуатации. Со временем, после механического износа, расстояние между поршнем и цилиндром должно быть увеличено до большего диаметра, чтобы получить новые втулки (по мере необходимости) и поршневые кольца. Этот процесс часто называют расточкой. .

Типовой цилиндр двигателя

Целью бензинового двигателя автомобиля является преобразование бензина в движение, чтобы ваш автомобиль мог двигаться. В настоящее время самый простой способ создать движение из бензина — это сжечь бензин внутри двигателя. Следовательно, автомобильный двигатель — это двигатель внутреннего сгорания, то есть сгорание происходит внутри. Существуют различные виды двигателей внутреннего сгорания: дизельные двигатели и газотурбинные двигатели.

Как работает автомобильный двигатель

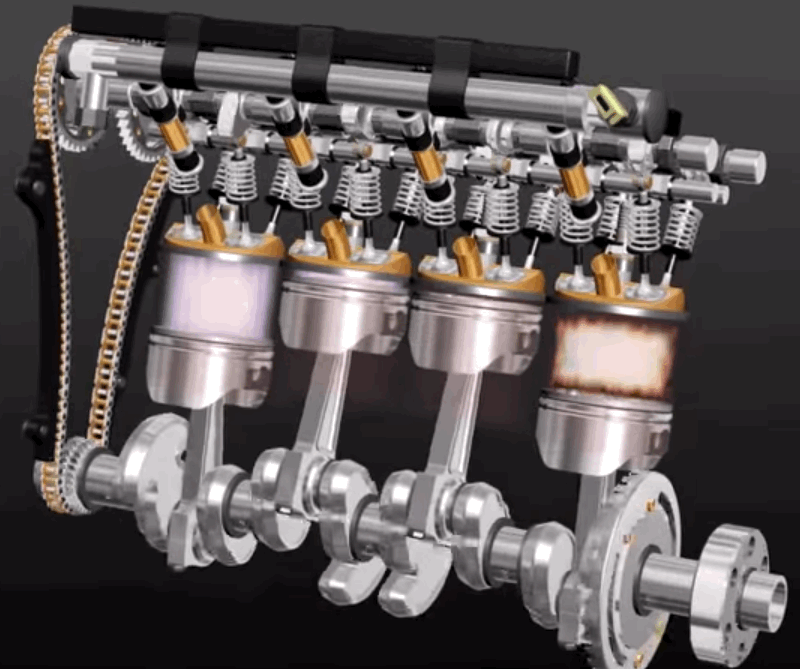

Рисунок 2: Принцип работы автомобильного двигателя

Поршень начинает движение вверх, впускной клапан открывается, а поршень движется вниз, чтобы двигатель мог всосать цилиндр, полный воздуха и бензина. Это такт впуска. Чтобы это сработало, в воздух нужно подмешать лишь малейшую каплю бензина. (Часть a на рис. 2)

Затем поршень движется обратно вверх, чтобы сжать эту топливно-воздушную смесь. Сжатие делает взрыв более мощным. (Часть b рисунка)

Когда поршень достигает верхней точки своего хода, свеча зажигания выдает искру для воспламенения бензина. Заряд бензина в цилиндре взрывается, толкая поршень вниз. (Часть с рисунка)

Как только поршень достигает нижней точки своего хода, открывается выпускной клапан, и выхлопные газы покидают цилиндр и выходят в выхлопную трубу. (Часть d рисунка)

Теперь двигатель готов к следующему циклу, поэтому он всасывает еще одну порцию воздуха и газа.

Обратите внимание, что движение, которое исходит от двигателя внутреннего сгорания, является вращательным. В двигателе прямолинейное движение поршней преобразуется коленчатым валом во вращательное движение. Вращательное движение хорошо, потому что мы все равно планируем крутить (вращать) колеса автомобиля с его помощью.

Большинство проблем с двигателем можно решить с помощью автомобильного комплекта и программного обеспечения .

Головки цилиндров Clearwater — головки цилиндров для автомобилей, грузовиков и судов

Выберите свой автомобиль

Низкая фиксированная цена $35 Доставка в любую точку континентальной части США.

Выберите год Выберите год20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931997218981191990851984198319821981198019791978197719761975197419731972197119701969196819671966196519641963196219611960195919581957195619551954195319521951195019491948194719461945194419431942194119401939193819371936193519341933193219311930192919281927192619251924192319221921192019191918191719161915191419131912191119101909190819071906

Выберите Сделать Выберите Сделать

Выберите модель Модель

Выберите объем двигателя Выберите объем двигателя

АВТОМОБИЛЬНАЯ

САМАЯ ПОПУЛЯРНАЯ

МОРСКАЯ

ПРОИЗВОДИТЕЛЬНОСТЬ

Доставка по низкой цене

Фиксированная ставка 35 долларов США Доставка в любую точку континентальной части США.

Найдите подходящие головки цилиндров

Более 1000 головок цилиндров на складе

Easy Payments

Доступны кредитные карты

КУПИТЬ

Популярные головки цилиндров
Новые головки цилиндров

Последние записи в блоге

На рынке представлено множество фургонов, заявляющих о своей универсальности…

Подробнее

30 сентября 2022 г.

При обсуждении самых эффективных двигателей за последние несколько…

Подробнее

13 сентября 2022 г.

Toyota Tundra в последнее время привлекла к себе большое внимание.

Вы искали конкретную запасную часть для…

Подробнее

23 августа 2022 г.

Отличное качество изготовления

Отличное качество изготовления. Я использовал этих парней в течение многих лет, купил много головок и никогда не возвращался. Спасибо за отличный сервис.

Дональд Хаусхолдер

Настоятельно рекомендую Clearwater Cylinder Heads

Настоятельно рекомендую Clearwater Cylinder Heads Я приобрел два комплекта головок для моего бизнеса, полностью доволен всем Мне нравится тот факт, что они не берут плату за сердечник, они дают вам 30 дней, чтобы получить автомобиль запуск и возврат сердечников за их стоимость, это отличная вещь, мы трансмиссии corms, и Complete Auto Care Monroe City Missouri будет продолжать использовать головки цилиндров Clearwater.

Complete Auto Care Monroe City Missouri

Замечательные люди

Замечательные люди, с которыми приятно иметь дело, ответили на все мои вопросы перед заказом. Будет заказывать снова.

Charlie’s Auto & Cycle Repair

Dodge Intrepid

Эта компания и эти люди приложили максимум усилий, чтобы купить мне новую головку блока цилиндров для моего 23-летнего Dodge Intrepid! ОТЛИЧНАЯ ЦЕНА, и я получил голову менее чем за 48 часов после моего телефонного звонка мистеру Тиму !!!!!!!!!!!!! Мистер Тим, спасибо вам и вашей команде за то, что выручили меня, когда я оказался в очень плохой ситуации. Ваши дамы, работающие на телефонах, были и остаются ВЫДАЮЩИМИСЯ членами экипажа! ОГРОМНОЕ СПАСИБО за помощь мне. Я расскажу всем своим друзьям о вас и вашей компании!

Ричард из Окала, Флорида

Лучший в отрасли

CCH делает невероятную работу! От замены клапанов до новой головки блока цилиндров… все на высшем уровне! Сервис отличный, адекватные цены, очень квалифицированный персонал, знающий свое дело! Если вам нужна головка блока цилиндров, я рекомендую позвонить им! Один из лучших в отрасли!!

John Rusetos

Предоплата обратной доставки

Купил у них головку по телефону, машина на ходу, без дефектов и даже предоплатили обратную доставку.

Scrub Love

Jeep Wrangler 1997 года

Нужна новая головка блока цилиндров для моего Jeep Wrangler 4.0L 1997 года выпуска. Головка цилиндра Clearwater была рекомендована из темы Jeep, за которой я следил. Цена была немного больше, чем восстановление моей старой головы, но я получал новые клапаны и лучшее литье на новую.
