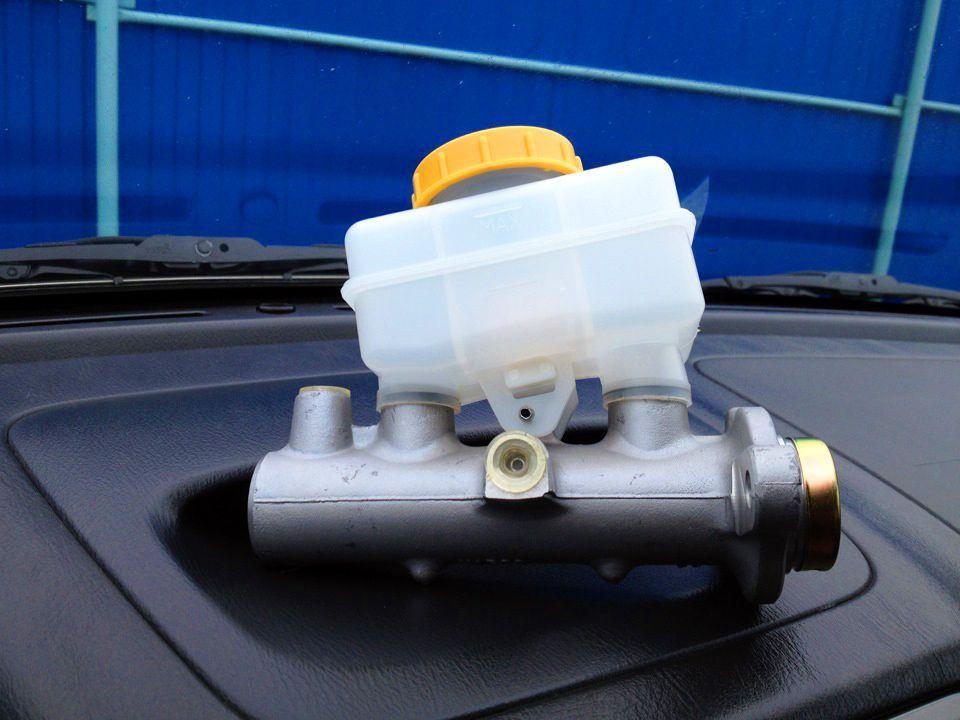

Главный тормозной цилиндр и все,что нужно о нем знать.

Nevada 1976Главный тормозной цилиндр и все,что нужно о нем знать. 0 Comment

Содержание статьи

Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов. В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля. Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения.

Для обеспечения максимальной надежности системы и повышения уровня безопасности, практически на всех современных автомобилях устанавливаются двухсекционные главные цилиндры, которые делят систему на два практически независимых контура. Двухсекционный тормозной цилиндр обеспечивает полное или частичное сохранение работоспособности тормозной системы в случае потери герметичности какого-либо контура.

В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого. В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.

Устройство главного цилиндра

Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:

Главный цилиндр: его назначение и функции

Общий вид главного тормозного цилиндра

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра.

Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

• передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам
• обеспечение эффективного торможения автомобиля

В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за  тормоза левого переднего и правого заднего колес.

Данная схема называется диагональной и получила наибольшее распространение.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.

Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. 1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
   2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
   3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
   4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Ремонт главного цилиндра

После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки своими руками прост:

• предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
• отверткой снимаем стопорное кольцо;
• аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

Очистив все составляющие и промыв их в гидравлической жидкости, требуется внимательно осмотреть внутреннее зеркало корпуса на предмет задиров и прочих повреждений. Если выявлены разбухшие манжеты, стоит поменять гидравлическую жидкость, плохое качество которой может быть причиной такого явления. Одним из табу является регулировка и ремонт регулятора давления, у которого параметры выставлены производителем, его замена производится в комплекте.



Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?Для этого существует специальный стенд, состоящий из таких узлов:

1. Клапаны прокачки.
2. Манометры.
3. Поглощающие вальцы.
4. Бачок с гидравлической жидкостью.
5. Указатель максимального смещения.
6. Механический маховик.
7. Корпус главного вальца.

Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.

Замена вальца

Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза. Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.

Работа системы при выходе из строя одного из контуров

Устройство двухконтурного тормозного привода

В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.

Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.
